BEDIENUNGSANLEITUNG KH 17217 E AMICA

BEDIENUNGSANLEITUNG - KAMINHAUBE DE 18

Bitte lesen Sie diese Anleitung vor der Installation des Kaminhaube durch!

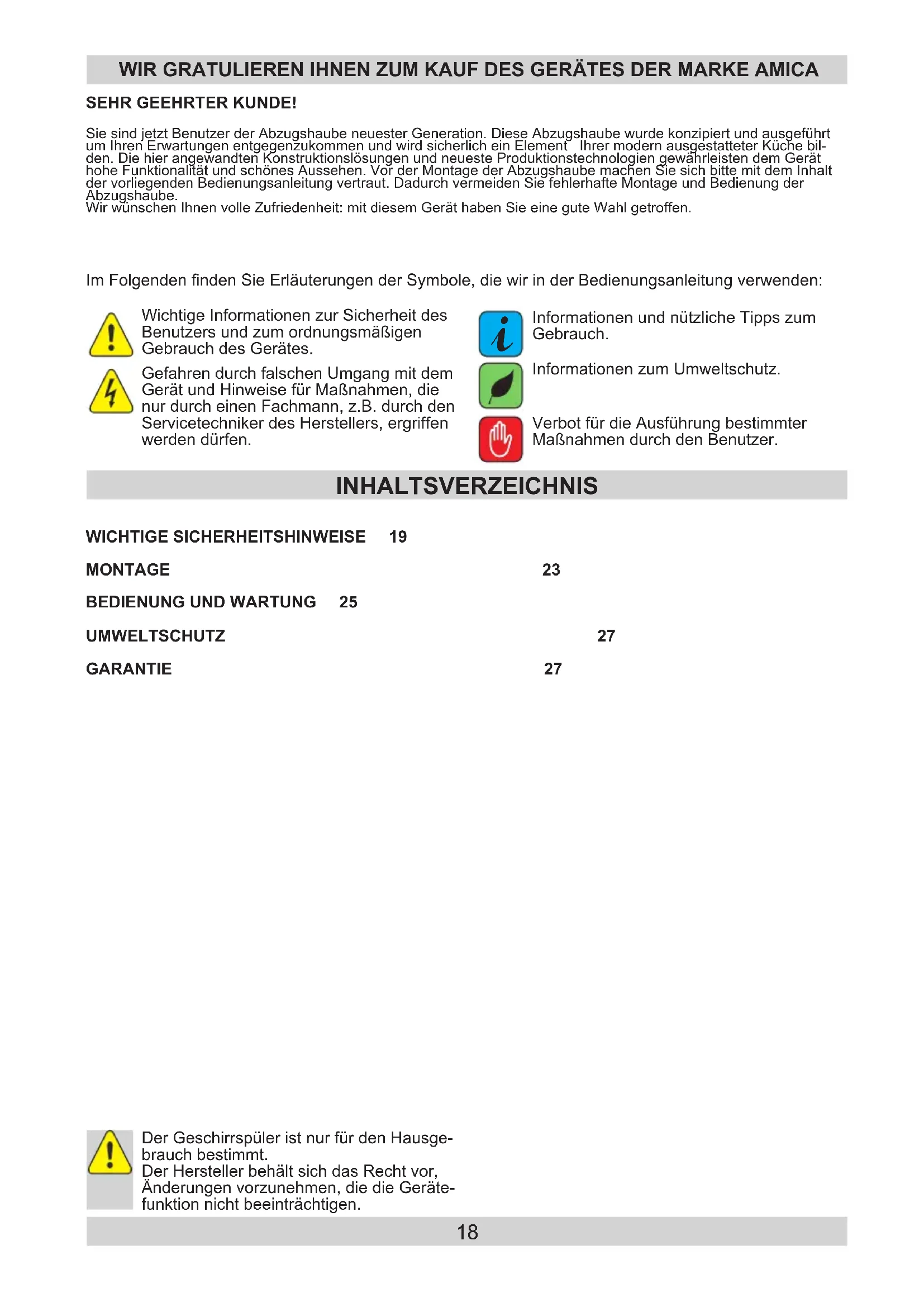

INHALTSVERZEICHNIS SEHR GEEHRTER KUNDE! Sie sind jetzt Benutzer der Abzugshaube neuester Generation. Diese Abzugshaube wurde konzipiert und ausgeführt um Ihren Erwartungen entgegenzukommen und wird sicherlich ein Element Ihrer modern ausgestatteter Küche bil-den. Die hier angewandten Konstruktionslösungen und neueste Produktionstechnologien gewährleisten dem Gerät hohe Funktionalität und schönes Aussehen. Vor der Montage der Abzugshaube machen Sie sich bitte mit dem Inhalt der vorliegenden Bedienungsanleitung vertraut. Dadurch vermeiden Sie fehlerhafte Montage und Bedienung der Abzugshaube.Wir wünschen Ihnen volle Zufriedenheit: mit diesem Gerät haben Sie eine gute Wahl getroffen. WIR GRATULIEREN IHNEN ZUM KAUF DES GERÄTES DER MARKE AMICA WICHTIGE SICHERHEITSHINWEISE 19 MONTAGE 23

BEDIENUNG UND WARTUNG 25

UMWELTSCHUTZ 27 GARANTIE 27 Im Folgenden nden Sie Erläuterungen der Symbole, die wir in der Bedienungsanleitung verwenden: Verbot für die Ausführung bestimmter Maßnahmen durch den Benutzer. Gefahren durch falschen Umgang mit dem Gerät und Hinweise für Maßnahmen, die nur durch einen Fachmann, z.B. durch den Servicetechniker des Herstellers, ergriffen werden dürfen. Wichtige Informationen zur Sicherheit des Benutzers und zum ordnungsmäßigen Gebrauch des Gerätes. Informationen und nützliche Tipps zum Gebrauch.

Informationen zum Umweltschutz. Der Geschirrspüler ist nur für den Hausge- brauch bestimmt. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, die die Geräte- funktion nicht beeinträchtigen.19 WICHTIGE SICHERHEITSHINWEISE

l Der Hersteller haftet nicht für die Schäden, die Folge der Nichtein- haltung inder vorlie- genden Gebrauchsan- weisung angeführten Prinzipien sind. l Die Dunstabzugshau- be dient zur Abführung von Gerüchen und Dämpfen. Verwenden Sie die Dunstabzugs- haube nicht zu anderen Zwecken. l Beim Abluftbetrieb muss die Dunstabzugs- haube an einen entspre- chenden Lüftungskanal angeschlossen werden (nicht an betriebsaktive Kamin-, Rauch- oder Abgaskanäle anschlie- ßen!). Es ist dabei erfor- derlich, eine Leitung zur Abführung der Abluft nach außen zu installie- ren. Diese Abluftleitung (ein Rohr mit einem Durchmesser von Ø 120 oder 150mm) sollte mindestens 4-5 m lang sein. Die Abluftleitung ist auch bei Teleskop- und Möbeldunstab- zugshauben bei Umluft- betrieb erforderlich. l Beim Umluftbetrieb muss der Aktivkohlel- ter installiert werden. In diesem Fall ist es nicht mehr erforderlich, die Leitung zur Abführung der Abluft zu installie- ren. Zu empfehlen ist dagegen die Montage des Umlenkblechs für die Abluft (nur bei Kami- nabzugshauben).

l Die Dunstabzugs- haube verfügt über eine unabhängige Be- leuchtung sowie einen Abluftventilator mit der Möglichkeit der Einstel- lung einer der mehreren Leistungsstufen.20 l Je nach der Versi- on der Gerätes ist die Dunstabzugshaube für eine dauerhafte Anbrin- gung an einer vertikalen Wand über einem Gas- oder Elektroherd (Ka- minabzugshauben und Universalabzugshau- ben); unter der Decke über einem Gas- oder Elektroherd (Inselab- zugshauben); an einer vertikalen Wand in ei- nem Möbelstück über einem Gas- oder Elek- troherd (Teleskop-und Möbeldunstabzugshau- ben) bestimmt. Verge- wissern Sie sich vor der Montage, ob die Wand- oder Deckenkonstruk- tion für die Montage der Dunstabzugshaube geeignet ist und stand- halten kann. Manche Modelle der Dunstab- zugshauben sind sehr schwer. l Die Montagehöhe über dem Elektroherd ist im Produktdatenblatt (in der technischen Spe- zikation des Gerätes) angegeben. Sollte in der Montageanleitung für Gasherde ein grö- ßerer Abstand angege- ben sein, so muss dies berücksichtigt werden (Abb. 1a/b/c). l Vermeiden Sie offe- ne Flammen unter der Dunstabzugshaube. Wenn Sie das Kochge- schirr von der Gaskoch- stelle nehmen, stellen Sie die Flamme zuvor auf Minimum. Sorgen Sie immer dafür, dass die Flamme keines- falls über das Kochge- schirr hinausragt, sonst kommt es zu uner- wünschten Energiever- lusten und zur gefährli- chen Konzentration von Wärme. l Die Zubereitung der Gerichte mit Fetten muss stets unter Auf- sicht erfolgen, da das überhitzte Fett sich schnell selbst entzün- den kann. l Vor jedem Filterwech- sel oder vor Durchfüh- rung von Reparaturen trennen Sie das Gerät von der Stromversor- gung, indem Sie den Stecker aus der Steck- dose ziehen. l Der Fettlter der Dunst- abzugshaube ist durch- schnittlich alle zwei bis drei Wochen zu reini- gen. Ein überfetteter Filter bedeutet Brand- gefahr! WICHTIGE SICHERHEITSHINWEISE21 l Sollten im Raum gleichzeitig sowohl die Abzugshaube als an- dere nicht mit Strom gespeiste Geräte (z.B. Öfen für üssige Brenn- stoffe, Durchlauferhit- zer, Thermen) betrieben werden, muss für eine ausreichende Belüftung des Raumes (Luftzu- fuhr) gesorgt werden. Ein sicherer Betrieb der Abzugshaube ist nur dann möglich, wenn bei gleichzeitigem Betrieb der Dunstabzugshau- be und anderer, luftver- brauchender Geräte, der Unterdruck in ihrer direkten Nähe den Wert von max. 0,004 mB er- reicht (dieser Wert gilt nicht bei Umluftbetrieb der Dunstabzugshau- be). l Die Dunstabzugshau- be darf nicht als Stütz- äche für Personen, die sich gerade in der Kü- che benden, genutzt werden. l Die Dunstabzugshau- be sollte sowohl von außen als auch von in- nen oft (MINDESTENS EINMAL PRO MONAT, unter Beachtung der in dieser Gebrauchsan- weisung angegebenen Hinweise zur Wartung des Gerätes) gereinigt werden. Bei Nichtbe- achtung der Grundsät- ze, die die Reinigung der Dunstabzugshaube und den Filterwech- sel betreffen, entsteht Brandgefahr. Der Her- steller übernimmt keine Haftung für eventuelle Schäden oder Brände, die durch das Gerät verursacht wurden und sich aus der Nichtbe- achtung der in dieser Gebrauchsanweisung angegebenen Hinweise ergeben. l Wird das Netzkabel beschädigt, muss es von einem Fachmann repariert werden. l Das Gerät muss prob- lemlos vom Stromnetz zu trennen sein, indem man den Stecker her- auszieht oder den zwei- poligen Schalter betä- tigt. WICHTIGE SICHERHEITSHINWEISE22 l Das Gerät darf nicht durch Personen (dar- unter auch Kinder) mit eingeschränkten körper- lichen, sinnlichen oder psychischen Fähigkeiten sowie durch unerfahrene sowie solche Personen, die das Gerät nicht ken- nen, bedient werden, es sei denn, es geschieht unter Aufsicht oder ge- mäß der Anweisungen der für ihre Sicherheit verantwortlichen Perso- nen. l Erlauben Sie nicht den Kindern das Gerät ohne Aufsicht zu bedienen. Erlauben Sie den Kinder nicht mit dem Gerät zu spielen. l Prüfen Sie, ob die auf Typenschild gemachten Angaben zur Spannung den örtlichen Parame- tern der Stromversor- gung entsprechen. l Das Netzkabel vor der Montage ausrollen und begradigen. l Vorsicht! Verpackungs- materialen (Kunststoff- beutel und Styropor) können gefährlich sein! Halten Sie diese von Kindern fern! Ersti- ckungsgefahr! l ACHTUNG: Vor An- schluss der Dunstab- zugshaube ans Strom- netz muss immer kontrolliert werden, ob das Netzkabel ord- nungsmäßig installiert und während der Mon- tagearbeiten durch die Dunstabzugshaube NICHT eingeklemmt wurde. Es ist empfeh- lenswert, das Funk- tionstüchtigkeit der Dunstabzugshaube vor der Ergeifung der Mon- tagemaßnahmen zu überprüfen. l Die Dunstabzugshau- be niemals ohne korrekt montiertes Gitter in Be- trieb setzen! l Es ist strengstens ver- boten, unter der Haube mit offener Flamme zu kochen. l In Bezug auf techni- sche und Sicherheit- smaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten. l WARNUNG! erfolgt die Installation der Schrau- ben oder Befestigung- svorrichtungen nicht entsprechend den vor- liegenden Anweisun- gen, führt dies zu Ge- fahr durch Stromschlag. WICHTIGE SICHERHEITSHINWEISE23 MONTAGE Ausstattung Die Abzugshaube, bestehet aus folgenden Teilen (Abb. 2...) Montage Die Montage wurde Schritt für Schritt auf den Abbildungen 3... gezeigt.24 Einstellung des Abluftbetriebs der Dunstab- zugshaube Im Abluftbetrieb wird die Luft nach Außen durch einen gesonderten Kanal abgeführt. Dabei sollten eventuell bestehende Kohleaktivlter entfernt werden. Die Abzugshaube schließen Sie an das Abzugsloch mit einem xen oder exiblen Rohr Ø 120 mm (im Fachhandel erreichbar) an. Der Anschluss sollte von einem qualizierten Fachmann durchgeführt werden. Einstellung des Umluftbetriebs der Dunstab- zugshaube In dieser Option kehrt die gelterte Luft über die auf beiden Seiten des oberen Kamin bendlichen Öffnungen in den Raum zurück. Bei dieser Einstellung ist ein Aktivkohlelter zu installieren Und es ist empfehlenswert, das Umlenkblech für die Abluft zu montieren (verfügbar je nach dem Modell). In ausgewählten Modellen der Universalabzug- shauben muss der Hebel in der Dunstabzugshau- be umgestellt werden (Abb. 8), damit das Gerät vom Abluft- auf den Umluftbetrieb wechseln kann. Die gereinigte Luft kehrt über die im oberen Be- reich des Gerätes bendlichen Öffnungen in den Raum zurück. Beim Umluftbetrieb muss im Falle der Möbel- und Teleskopabzugshauben ein Rohr zur Abführung der Abluft montiert werden. Das andere Rohrende ist in den Raum zu richten, dadurch erfolgt die Abführung der gelterten Luft. Geschwindigkeit der Lüfters Unter normalen Bedingungen und bei geringer Konzentration der Dämpfe wird geringe und mittlere Geschwindigkeit empfohlen. Die höchste Geschwindigkeit (TURBO) sollte dagegen nur bei hoher Konzentration der Dämpfe, z.B. beim Braten oder Grillen, genutzt werden. MONTAGE25

BEDIENUNG UND WARTUNG

- Felder ”-” und „+” - dienen zur Regulierung der Geschwindigkeit des Lüfters im Bereich von 1 bis 4, - Feld ”+” - durch Drücken dieser Taste wird der Geschwindigkeit des Lüfters erhöht - Feld ”-” - durch Drücken dieser Taste wird der Geschwindigkeit des Lüfters reduziert, - Timer - dient zur Programmierung der automatischen Ausschaltfunktion des Lüfters (max. 90 Min.) - ”L” - Beleuchtung Ein/Aus. Programm-Funktion (Timer) - Timer: Es besteht die Möglichkeit, die automatische Ausschaltfunktion des Lüfters jederzeit im Bereich von 10 bis 90 Minuten in Zeitabständen von 10 Minuten zu programmieren. - Um die Funktion der Programmierung zu betätigen, schalten Sie den Motor der Abzugshaube mit der Taste „+” in der gewünschten Leistungsstufe ein und anschließend drücken Sie die Taste der Programmierung der Uhrzeit für die Ausschaltung der Abzugshaube (Symbol der Uhr). In der Anzeige erscheint die blinkende Ziffer 0, die darauf hinweist, dass die Steuereinheit sich im Modus der Uhrzeit-Programmierung bendet. Anschließend wählen Sie die Uhrzeit für die automatische Ausschaltung des Motors mit der Taste‘’+‘’ und achten Sie darauf, dass die angezeigte Ziffer, multi- pliziert durch einen 10-minutigen Zeitintervall, der Zeit für die verzögerte Ausschaltung des Motors der Abzugshaube entspricht (z.B. Ziffer 1=10 Min., Ziffer 2=20 Min., Ziffer 3=30 Min., usw.) - Mit dem eingestellten Wert für die verzögerte Ausschaltung wird dieser Wert mit der Taste für die Programmierung der Uhrzeit für die Ausschaltung der Abzugshaube (Symbol der Uhr) erneut bestä- tigt. Danach blinkt das Display nicht mehr und zeigt den zuvor eingestellten Zeitablauf an und der blinkende Punkt an der Ziffer für den Zeitablauf signalisiert die bis zur Ausschaltung der Abzugshau- be ablaufende Zeit. Der Verzicht auf die Funktion einer automatischen Ausschaltung des Motors der Abzugshaube kann durch ein weiteres Drücken der Taste für die Programmierung der Uhrzeit für die Ausschaltfunktion der Abzugshaube (Symbol der Uhr) während des Zeitablaufs erfolgen. Achtung! Die Einschaltung der Funktion der automatischen Ausschaltung (Timer) muss innehalb von 20 Sekunden erfolgen, sonst geht die Abzugshaube in den normalen Modus automatisch über, wenn keine Tätigkeit vorgenommen wird. Elektronik abgesichert mit der Sicherung 250V- 1,6A / schnell (Glasschmelzsicherung 5x20). Die Steuerung der Dunstabzugshaube erfolgt am Bedienfeld (Abb. 4a / 4b) Die Steuerung verfügt über die Standby-Funktion, die nach Ablauf von ca. 20 Sekunden nach der letzten Berührung eines der Sensoren, soweit der Lüfter und die Beleuchtung ausgeschaltet sind, automatisch aktiviert wird. Im Standby-Modus liegt die Stromaufnahme unter 1W. In diesem Modus bleibt die Beleuchtung der Sensoren ausgeschaltet. Die erneute Aktivierung erfolgt nach der Berüh- rung eines der Sensoren (zusätzlicher Sensor neben dem Punkt in der Anzeige). FILTERSÄTTIGUNGSANZEIGE Die Dunstabzugshaube ist zusätzlich mit einer elektronischen Filtersättigungs- oder Filterwechselanze- ige ausgestattet: - Anzeige des Wechsels des Aktivkohlelters – im Display erscheint der Buchstabe „C” (220 Betriebs- stunden), - Anzeige der Reinigung des Alulters – im Display erscheint der Buchstabe „F” (100 Betriebsstunden), Die beiden vorstehenden Funktionen stehen dem Betrieb der Dunstabzugshaube nicht entgegen, aber nach der Aktivierung der Anzeige („C oder F”) ist die Ziffer des Betriebsablaufs (von 0 bis 4) nicht sicht- bar, bis der angezeigte Buchstabe „C” oder „F” gelöscht wird. Um die Nachrichten ”C” oder ”F” zu löschen, den Timer-Sensor über ca. 10 Sekunden betätigen. KH 17227 E / KH 17228 E / KH 17207E / KH 17208E / KH 17210S / KH 17209S - Abb. 4a KH 17217 E / KH 17218 E - Abb. 4b - Drücken Sie diese Taste um die Haube auszuschalten. Das Rücklicht wird rot bleiben so lang wie der Motor und/oder die Beleuchtung eingeschaltet sind. - Die Beleuchtung – an/aus – das Rücklicht der Taste wird rot wenn die Beleuchtung eingeschaltet ist 1 / 2 / 3 / 4 - der Motor – an/aus – Stufen 1, 2, 3, 4 – das Rücklicht wechselt sich ins Rot in der erste, zweite, dritte und vierte Stufe (Wichtig: die Haube wird automatisch nach 5 Minuten Laufzeit in der vierte Stufe wird in der Stufe 3 wechseln) - Stellt die zeitlich verzögerte Ausschaltung ein. Wenn aktiv, das Rücklicht des Timersymbols blinkt. - Rotes Rücklicht dieses Symbols deutet hin, dass die Filter ersetzt sein müssen. - Die Boost-Funktion schaltet sich jede Stunde automatisch für 5 Minuten ein. Hinweis: der Haupt- schalter schaltet den Motor und den Timer aus. Die Beleuchtung soll man getrennt ausschalten. Diese Haube ist mit Standby-Funktion ausgestattet. Das Rücklicht der Tastatur schwindet nach ein paar Sekunden (nur das Rücklicht der Aus- und Lichtsymbole bleiben da). Um die Tastatur zu reaktivieren drücken Sie irgendeine Taste26

BEDIENUNG UND WARTUNG

Wartung Durch die regelmäßige Wartung und Reinigung ist guter und fehlerfreier Betrieb und optimale Lebens- dauer des Gerätes gewährleistet. Beim Austausch der Fett- und Kohleaktivlter sind besonders Hin- weise des Herstellers zu beachten. Alufettlter Reinigung Der Aluminiumfettlter sollte bei einem üblichen Betrieb der Dunstabzugshaube jeden Monat im Ge- schirrspüler oder per Hand mit einem feinen Reini- gungsmittel oder üssiger Seife gereinigt werden. Wechsel Die Demontage des Aluminiumfettlters wurde in der Abbildung 5 gezeigt. In manchen Modellen wurde ein Akryllter einge- setzt. Dieser ist mindestens alle zwei Monate oder häuger bei einem durchaus intensiven Gebrauch zu wechseln. Kohlelter (nur in der Version mit dem Umlau- fbetrieb) Das Aktivkohlelter wird ausschließlich im Umluft- betrieb verwendet. Das Aktivkohlelter kann Gerüche so lange absor- bieren bis es gesättigt ist. Eine Reinigung ist nicht möglich, ein Austausch muß regelmäßig - minde- stens einmal alle zwei Monate, bei starker Bean- spruchung auch häuger – erfolgen. Austausch Die Demontage des Aktivkohlelters wurde in der Abb. 6 gezeigt. Beleuchtung Der Wechsel der Beleuchtung wurde in der Abbil- dung 7 gezeigt. Setzen Sie Leuchten / Halogen- leuchten / Diodenmodule mit denselben Parame- tern, wie sie im Gerät werkseitig montiert wurden, ein. Reinigung Normale Reinigung der Dunstabzugshaube: l Verwenden Sie weder nasse Reinigungstücher noch Schwämme noch Wasserstrahl. l Verwenden Sie weder Lösemittel noch Alko- hol, weil die lackierten Oberächen dadurch matt werden können. l Verwenden Sie keine ätzenden Stoffe, insbe- sondere bei der Reinigung von Oberächen aus nichtrostendem Stahl. l Verwenden Sie keine harten, rauen Reinigung- stücher Es wird empfohlen, einen feuchten Lappen mit mildem Reinigungsmittel zu verwenden. Achtung: Nach mehrerer Reinigungen in der Spülmaschine kann sich die Farbe des Alufettl- ters ändern. Diese Farbänderung bedeutet keine Funktionseinschränkung, das Alufettlter muss nicht ausgetauscht werden.27 UMWELTSCHUTZ Entsorgung der NeugeräteVerpackung Das Gerät wird durch seine Verpackung gegen Trans- portschäden geschützt. Nach dem Auspacken sind die Verpackungsmateria- lien so zu entsorgen, dass dadurch kein Risiko für die Umwelt entsteht. Unsere Verpackungen werden aus umweltfreundlichen Ma- terialien hergestellt, die wiederverwertbar sind: l Außenverpackung aus Pappe/Folie l Formteile aus geschäumtem, FCKW- freiem Polystyrol (PS) l Folien und Säcke aus Polyethylen (PE) GARANTIE CE-Konformitätserklärung Der Hersteller dieses Produktes erklärt hiermit in alleiniger Verantwortung, dass dieses Produkt den einschlägigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht: l Niederspannungsrichtlinie 2006/95/EG, l Elektromagnetische Verträglichkeit 2004/108/EG, l ErP – Richtlinie 2009/125/EG Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden Garantie Garantieleistung entsprechend der Garantiekarte. Der Hersteller lehnt jede Haftung ab, die aus unsachgemäßem Gebrauch der Mikrowelle resultiert.

ENTSORGUNG DES ALTGERÄTES

Schnapp- oder Riegel- schlösser entfernen oder unbrauchbar machen – So verhindern Sie , dass sich spielende Kinder im Gerät selbst einsperren können Der Versorgungleitung- saustausch- der Y-Typ- Anschluß Wenn die Versorgungsleitung beschädigt wird, muss sie ausgetauscht werden Der Austausch darf nur in einer autoriesierten Werkstatt von einem Fachmann vorgenommen werden. Dieses Gerät wurde gemäß der EU-Richtlinie 2002/96/ EG über Elektro- und Elektro- ni- kaltgeräte mit dem Symbol einer durch- gekreuzten Müll- tonne gekennzeichnet. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss bei einer Recycling-Sammelstelle für elektrische und elektro- nische Geräte abgegeben werden. Das Symbol weist auf die ordnungsgemäße Entsorgung hin. Sammelstellen, Elektrogeschäfte und Gemein- deeinrichtungen garantieren die Abgabe des Altgerätes. Eine fachgerechte Entsorgung von elektri- schen und elektronischen Altgeräten verhin- dert eventuelle Gesundheits- schäden und Umweltbelastungen, die aus dem Kontakt mit gefährlichen Stoffen und falscher Depo- nierung und Verarbeitung solcher Geräte resultieren.28
