Produkttyp	LED-Fernseher
Marke	DURABASE
Modell	DB40LE985
Bildschirmgröße	40 Zoll (101 cm)
Bildformat	16:9
Maximale Auflösung	1920 x 1080 (Full HD)
Tunertyp	DVB-T/C MPEG2/MPEG4 HD integriert
HDMI-Eingänge	3
VGA-Eingang (PC)	1
USB-Eingänge	2
SCART-Anschluss	2
Digitaler Audioausgang	SPDIF koaxial
Kopfhöreranschluss	1 (3,5 mm Klinke)
Stromversorgung	220-240 V AC, 50 Hz
Gewicht (mit Standfuß)	15,0 kg
Gewicht (ohne Standfuß)	13,0 kg
Maße (mit Standfuß)	221 x 956 x 606 mm (T x B x H)
Maße (ohne Standfuß)	40 x 956 x 569 mm (T x B x H)
Audiosystem	Stereo (German+Nicam), Surround, AVL
Hauptfunktionen	Teletext, EPG, USB-Medienbrowser, Energiesparmodus, Sleep-Timer, Kindersicherung, Untertitel, Elternkontrolle, automatische Softwareaktualisierung
Sicherheit	Belüftung, Erdung, automatische Abschaltung, Kindersicherung
Enthaltenes Zubehör	Fernbedienung, AAA-Batterien (2), Audio-/Videokabel, Bedienungsanleitung

Häufig gestellte Fragen - DB40LE985 DURABASE

Wie schließe ich ein USB-Gerät an den Fernseher an?

Schließen Sie Ihr USB-Gerät an einen der USB-Eingänge an der Seite des Fernsehers an. Der Fernseher erkennt das Gerät automatisch und zeigt das Menü Medienbrowser an. Sie können dann die gewünschten Video-, Foto- oder Musikdateien zur Wiedergabe auswählen. Stellen Sie sicher, dass Sie den Fernseher ausschalten, bevor Sie ein USB-Gerät anschließen oder trennen, um Schäden zu vermeiden.

Wie verwende ich die Kindersicherungsfunktion?

Um die Kindersicherung zu aktivieren, drücken Sie MENÜ, gehen Sie zu Einstellungen > Kindersicherung. Sie müssen einen PIN-Code eingeben (Standardcode ist 0000). Anschließend können Sie bestimmte Sender sperren oder den Zugriff basierend auf Einstufungen einschränken. Um einen Sender zu sperren, gehen Sie zu Senderliste, wählen Sie den Sender aus und wählen Sie dann die Option Sperren.

Was tun, wenn der Fernseher nicht einschaltet?

Überprüfen Sie zunächst, ob das Netzkabel ordnungsgemäß an eine funktionierende Steckdose angeschlossen ist (220-240 V AC, 50 Hz). Stellen Sie sicher, dass der Netzschalter nicht auf Aus steht. Wenn die Standby-LED leuchtet, drücken Sie die Taste Standby auf der Fernbedienung oder den Bedienungsschalter am Fernseher. Wenn das Problem weiterhin besteht, ziehen Sie den Fernseher für eine Minute ab und schließen Sie ihn wieder an.

Wie sende ich die Sender zum ersten Mal ein?

Beim ersten Einschalten erscheint ein Installationsassistent. Wählen Sie Ihre Sprache, Ihr Land und den Suchtyp (nur digital, nur analog oder beides). Wählen Sie dann entweder Antenne oder Kabel für die digitale Suche. Der Fernseher sucht automatisch nach allen verfügbaren Sendern. Sie können auch manuell über das Menü Installation suchen.

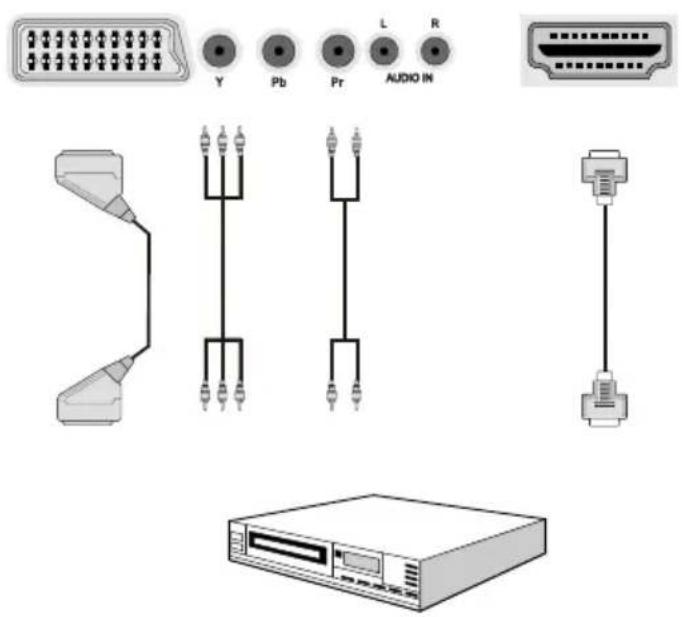

Wie schließe ich einen DVD-Player oder Receiver an?

Sie können eine der folgenden Methoden verwenden:
- HDMI: Schließen Sie ein HDMI-Kabel vom Player an einen HDMI-Eingang des Fernsehers an.
- SCART: Schließen Sie ein SCART-Kabel zwischen Player und SCART-Anschluss 1 oder 2 an.
- Komponenten (YPbPr): Verwenden Sie ein Komponenten-Videokabel für die Y-, Pb-, Pr-Anschlüsse und ein Audiokabel für die entsprechenden Audioeingänge.
Nach dem Anschließen drücken Sie QUELLE, um den entsprechenden Eingang auszuwählen.

Wie aktualisiere ich die Software des Fernsehers?

Gehen Sie zu MENÜ > Einstellungen > Weitere Einstellungen > Software-Update. Sie können die automatische Suche aktivieren (um 3 Uhr morgens) oder manuell suchen, indem Sie Nach Updates suchen auswählen. Wenn ein Update verfügbar ist, lädt der Fernseher es herunter und fordert Sie zum Neustart auf, um es zu installieren. Ziehen Sie während des Neustarts nicht den Netzstecker.

Wie verwende ich den Energiesparmodus?

Drücken Sie MENÜ, gehen Sie zu Bild > Energiesparmodus. Sie können ihn aktivieren oder deaktivieren. Bei Aktivierung wird die Helligkeit auf ein Minimum reduziert, was den Stromverbrauch senkt. Beachten Sie, dass einige Bildeinstellungen in diesem Modus nicht verfügbar sind.

Wie kann ich Dateien über den Medienbrowser abspielen?

Schließen Sie einen USB-Stick mit Video-, Foto- oder Musikdateien an. Das Menü Medienbrowser erscheint automatisch. Sie können auch über das Hauptmenü darauf zugreifen. Wählen Sie den Dateityp (Videos, Fotos, Musik). Verwenden Sie die Pfeiltasten, um durch die Dateien zu blättern, und drücken Sie OK, um sie abzuspielen. Während der Videowiedergabe können Sie die Farbtasten zum Pausieren, Vorlaufen usw. verwenden.

Wie stelle ich das Bildformat (Zoom) ein?

Drücken Sie mehrmals die Taste BILDSCHIRM auf der Fernbedienung, um durch die verfügbaren Modi zu blättern: Auto, 16:9, Untertitel, 14:9, 14:9 Zoom, 4:3, Kino. Der Auto-Modus passt das Format automatisch an das Signal an. Im PC-Modus können einige Formate eingeschränkt sein.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zunächst die Batterien: Ersetzen Sie sie durch neue AAA-Batterien und achten Sie auf die Polarität. Stellen Sie sicher, dass sich kein Hindernis zwischen der Fernbedienung und dem Sensor des Fernsehers befindet (Reichweite ca. 7 m). Wenn das Problem weiterhin besteht, verwenden Sie die Tasten am Fernseher (Bedienungsschalter), um ein-/auszuschalten, Kanäle zu wechseln oder die Lautstärke einzustellen.

BEDIENUNGSANLEITUNG DB40LE985 DURABASE

Bestimmungsgemäßer Betrieb 2

Vorbereitung 2

Symbole in dieser Bedienungsanleitung 3

Sicherheitshinweise....3

Außer Betrieb nehmen und lagern 5

Anschluss an ein TV-Verteilersystem (Kabel-TV etc.) über den Tuner: 5

Inhalt der Verpackungseinheit 5

Umweltinformationen 6

Tasten der Fernbedienung.... 7

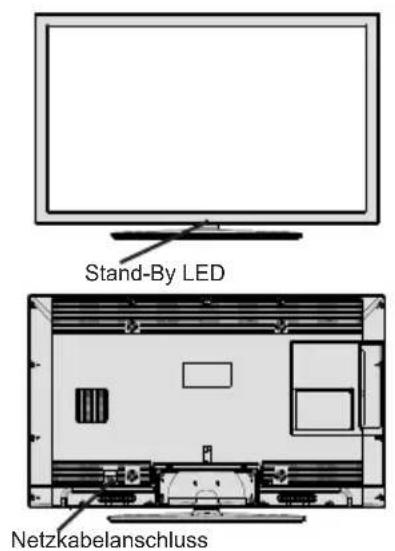

LED-TV und Bedientasten....8

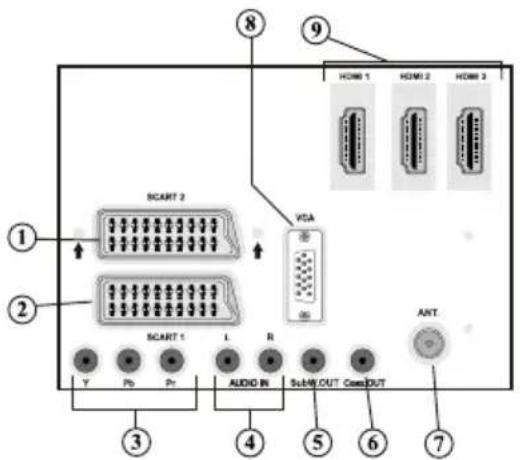

Ansicht der Anschlüsse – Anschlüsse an der Rückseite....8

Ansicht der Anschlüsse – Anschlüsse an der Seite 9

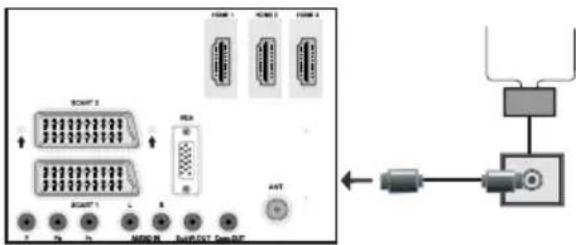

Netzanschluss....10 Anschluss Antenne / Kabel....10

Verwendung der Multimedia-Anschlüsse ..... 10

Anschluss von USB-Speichern....10

Anschließen des LED-TVs an einen PC......11

Anschluss eines DVD-Players....11

Verwendung der seitlichen Anschlüsse 12

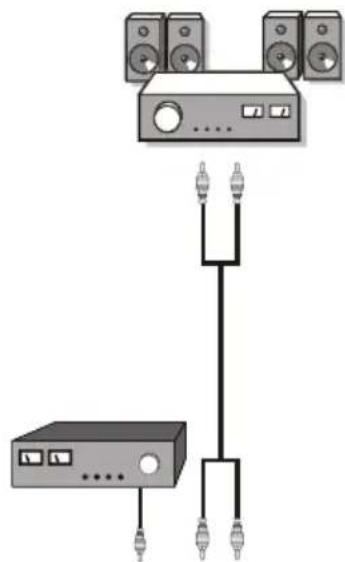

Verwendung anderer Anschlüsse 12

Fernbedienung .... 12 Einsetzen der Batterien .... 12

Ein-/Ausschalten.... 12

Einschalten des TV-Geräts 12

TV-Gerät ausschalten....12

Digitaler Teletext ( ^** nur für UK)....13

Analoger Teletext....13

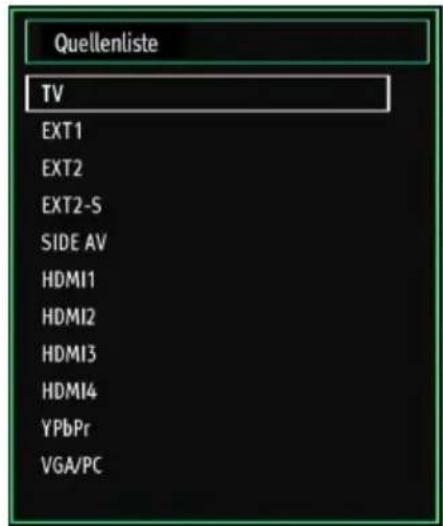

Eingangsauswahl 13

Bedienung mit den Tasten am TV-Gerät......13

Einstellung der Lautstärke 13

Programmauswahl....13

Ansicht des Hauptmenüs....13

AV-Modus....13

Bedienung mit den Tasten der Fernbedienung.14

Einstellung der Lautstärke 14

Programmauswahl (Vorheriges oder nächstes Programm)....14

Programmwahl (Direktzugriff) 14

Erste Installation....15

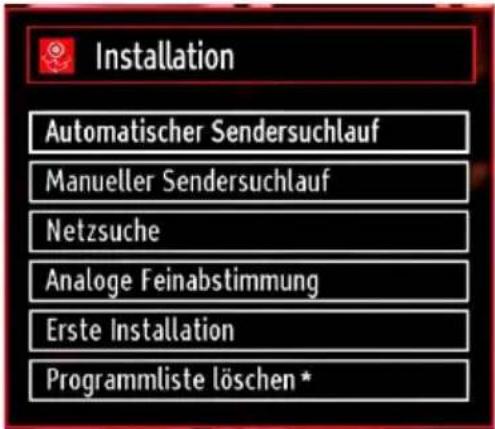

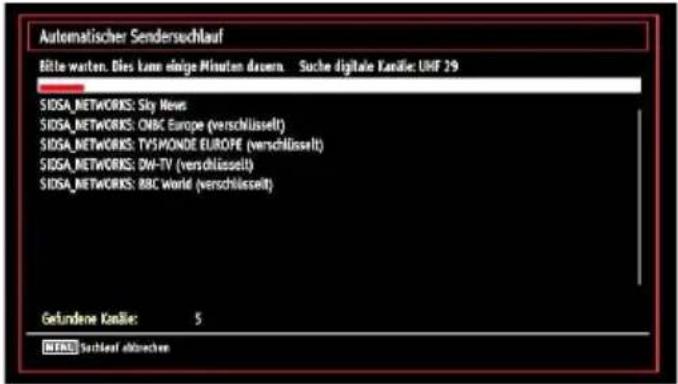

Automatische Sendersuche.... 17

Steuerung des Menüs Automatische Sendersuche.... 17

Manuelle Einstellung 17

Manuelle Antenne Digitale Suche....17

Manuelle Digitale Kabel Suche....17

Manuelle Analoge Suche....18

Analoge Feineinstellung 18

Netzwerk Kanalsuche....18

Diensteliste löschen (Clear Service List) (*) ..... 18

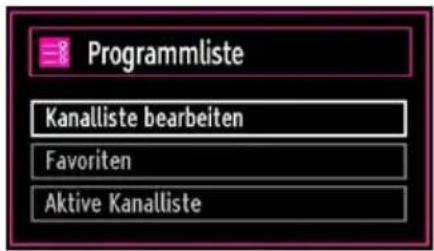

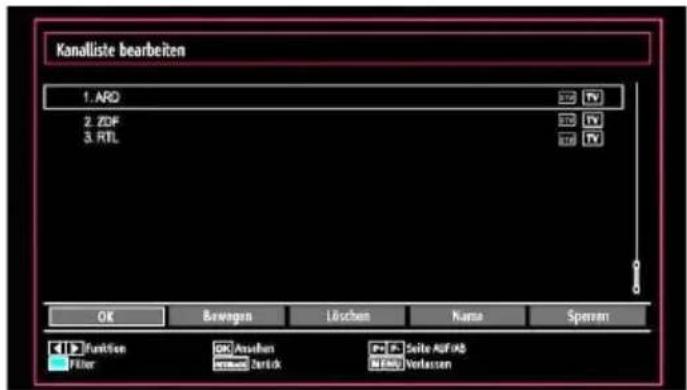

Sender verwalten: Kanalliste 19

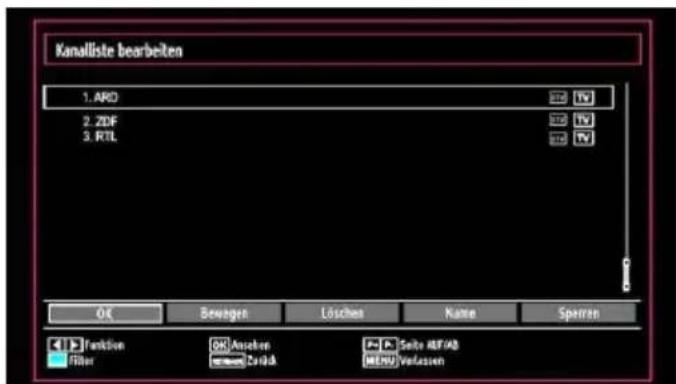

Steuern der Kanalliste 19

Kanäle verschieben 19

Kanäle löschen 19

Kanäle umbenennen 19

Kanäle sperren 19

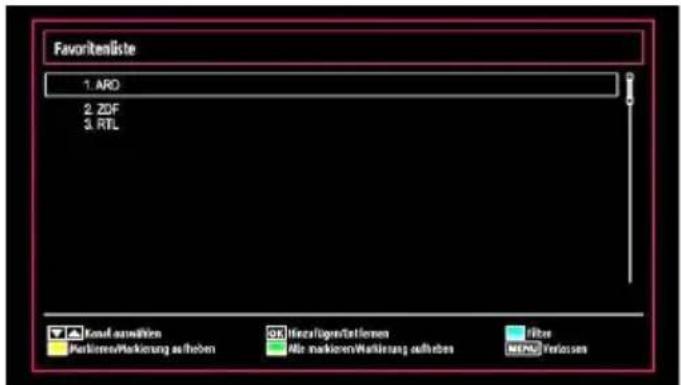

Sender verwalten: Favoriten.... 20

Tastenfunktionen.... 20

Sender verwalten: Kanalliste sortieren....20

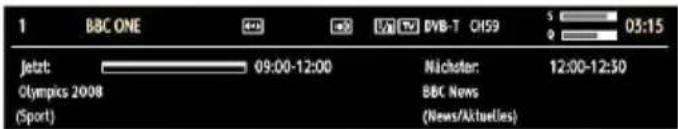

OSD-Informationen....20

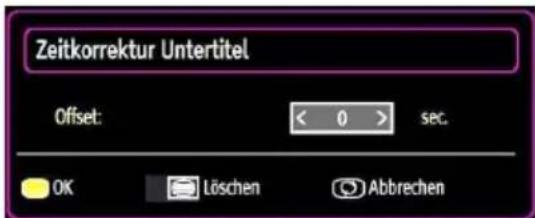

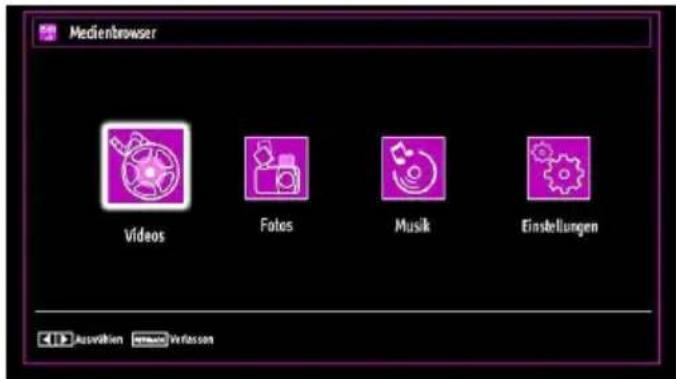

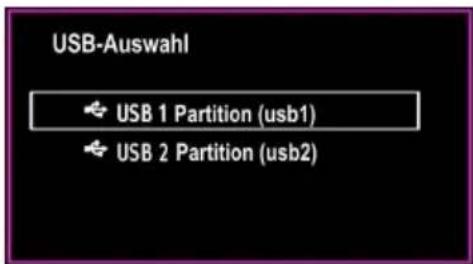

Medienplayer benutzt Medienbrowser.... 21

Videos über den USB anschauen ....21

Videos via USB anschauen 22

Optionen für Slideshow....22

Medienbrowser-Einstellungen 23

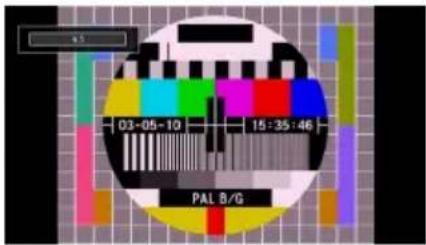

Bildgröße ändern: Bildformate....23

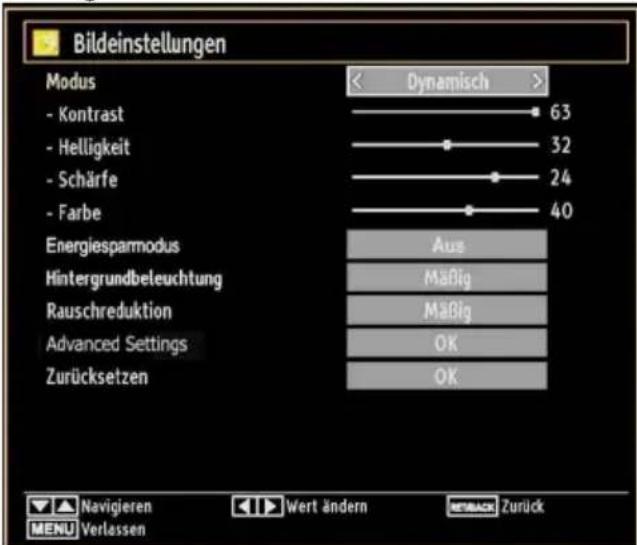

Bildeinstellungen konfigurieren....24

Steuerung des Menüs Bildeinstellungen ..... 24

Optionen des Menüs Bildeinstellungen ..... 24

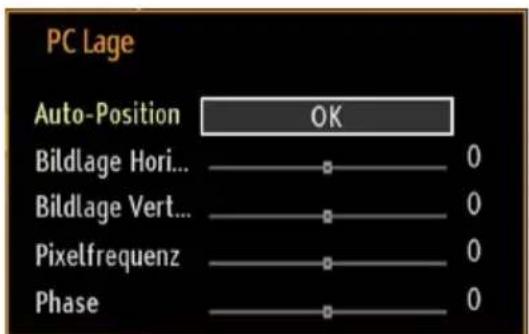

PC-Bildeinstellungen Bedienung 25

Konfiguration der Klangeinstellungen....25

Steuerung des Menüs Klangeinstellungen ..... 25

Optionen des Menüs Klangeinstellungen ..... 25

Konfiguration der Einstellungen.... 26

Steuerung des Menüs Einstellungen....26

Optionen des Menüs Einstellungen....26

Verwendung eines Conditional Access-Moduls....26

Anzeigen des Menüs Conditional Access (*)....27

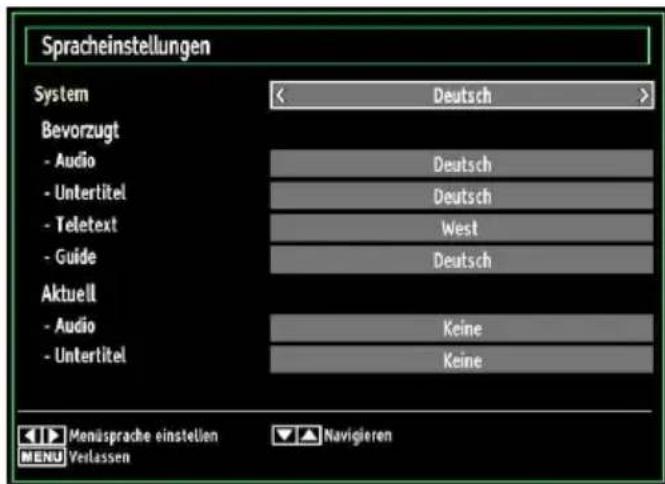

Konfigurieren der Spracheinstellungen 27

Jugendschutz 28

Timer 28

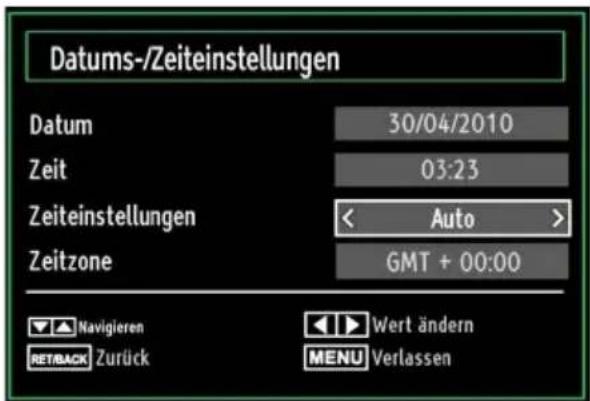

Einstellen von Datum und Uhrzeit 29

Konfiguration der Quelleneinstellungen.... 29

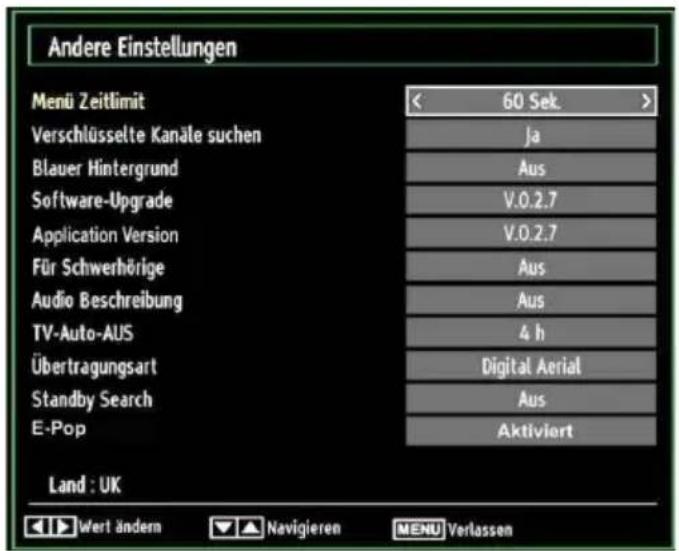

Andere Einstellungen konfigurieren.... 30

Steuerung 30

Andere Funktionen 31

Teletext 31

Tipps....31

Anhang A: Typische Anzeigemodi PC-Eingang....32

Anhang B: AV- und HDMI-Signalkompatibilität (Eingangssignaltypen)....33

Anhang C: Unterstützte DVI-Auflösungen 33

Anhang D: Im USB-Modus unterstützte Dateiformate 34

Anhang E: Softwareaktualisierung 35

Technische Daten 36

Digitaler Empfang (DVB-T) 36

Digitaler Empfang (DVB-C) 36

Hinweis zur Konformität.... 37

Definition der Begriffe 37

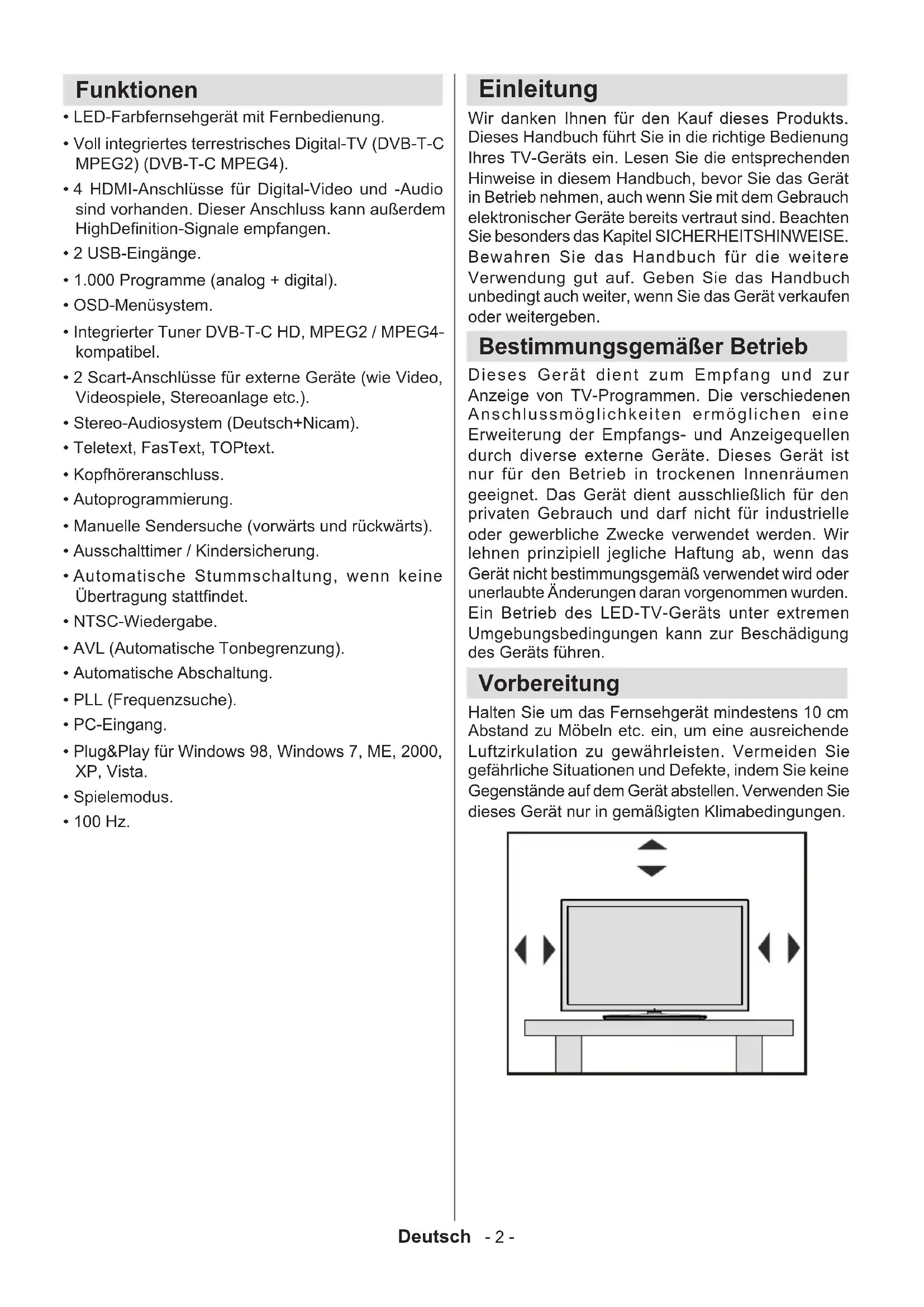

Funktionen

• LED-Farbfernsehgerät mit Fernbedienung.
- Voll integriertes terrestrisches Digital-TV (DVB-T-C MPEG2) (DVB-T-C MPEG4).
- 4 HDMI-Anschlüsse für Digital-Video und -Audio sind vorhanden. Dieser Anschluss kann außerdem HighDefinition-Signale empfangen.
• 2 USB-Eingänge.
• 1.000 Programme (analog + digital).
- OSD-Menüsystem.
- Integrierter Tuner DVB-T-C HD, MPEG2 / MPEG4-kompatibel.
- 2 Scart-Anschlüsse für externe Geräte (wie Video, Videospiele, Stereoanlage etc.).
- Stereo-Audiosystem (Deutsch+Nicam).
- Teletext, FasText, TOPtext.
• Kopfhöreranschluss.
- Autoprogrammierung.
- Manuelle Sendersuche (vorwärts und rückwärts).
• Ausschalttimer / Kindersicherung.
- Automatische Stummschaltung, wenn keine Übertragung stattfindet.
- NTSC-Wiedergabe.
• AVL (Automatische Tonbegrenzung).
• Automatische Abschaltung.
- PLL (Frequenzsuche).
- PC-Eingang.
- Plug&Play für Windows 98, Windows 7, ME, 2000, XP, Vista.
- Spielemodus.
• 100 Hz.

Einleitung

Wir danken Ihnen für den Kauf dieses Produkts. Dieses Handbuch führt Sie in die richtige Bedienung Ihres TV-Geräts ein. Lesen Sie die entsprechenden Hinweise in diesem Handbuch, bevor Sie das Gerät in Betrieb nehmen, auch wenn Sie mit dem Gebrauch elektronischer Geräte bereits vertraut sind. Beachten Sie besonders das Kapitel SICHERHEITSHINWEISE. Bewahren Sie das Handbuch für die weitere Verwendung gut auf. Geben Sie das Handbuch unbedingt auch weiter, wenn Sie das Gerät verkaufen oder weitergeben.

Bestimmungsgemäßer Betrieb

Dieses Gerät dient zum Empfang und zur Anzeige von TV-Programmen. Die verschiedenen Anschlussmöglichkeiten ermöglichen eine Erweiterung der Empfangs- und Anzeigequellen durch diverse externe Geräte. Dieses Gerät ist nur für den Betrieb in trockenen Innenräumen geeignet. Das Gerät dient ausschließlich für den privaten Gebrauch und darf nicht für industrielle oder gewerbliche Zwecke verwendet werden. Wir lehnen prinzipiell jegliche Haftung ab, wenn das Gerät nicht bestimmungsgemäß verwendet wird oder unerlaubte Änderungen daran vorgenommen wurden. Ein Betrieb des LED-TV-Geräts unter extremen Umgebungsbedingungen kann zur Beschädigung des Geräts führen.

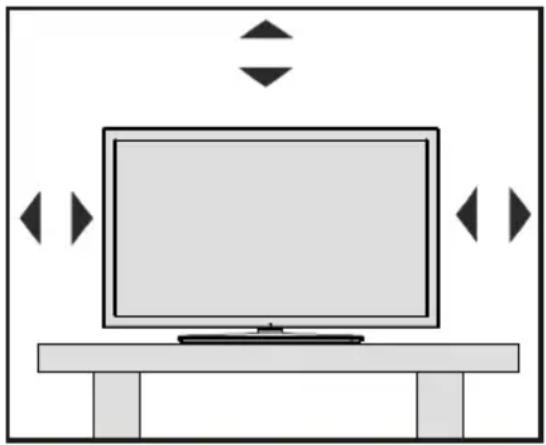

Vorbereitung

Halten Sie um das Fernsehgerät mindestens 10 cm Abstand zu Möbeln etc. ein, um eine ausreichende Luftzirkulation zu gewährleisten. Vermeiden Sie gefährliche Situationen und Defekte, indem Sie keine Gegenstände auf dem Gerät abstellen. Verwenden Sie dieses Gerät nur in gemäßigten Klimabedingungen.

Symbole in dieser Bedienungsanleitung

Folgende Symbole werden in der Bedienungsanleitung als Markierung für Einschränkungen und Vorsichtsmaßnahmen sowie Sicherheitshinweise verwendet. Bitte beachten Sie solche Hinweise aus Gründen der Sicherheit.

WARNUNG

Wenn Sie eine so gekennzeichnete Warnung nicht beachten, können ernsthafte Verletzungen oder Tod die Folge sein. Bitte beachten Sie diese Warnungen unbedingt, um den sicheren Betrieb zu gewährleisten.

GEFAHR ELEKTRISCHER SCHLÄGE!

Mit dem Blitzsymbol in dem Dreieck soll der Benutzer vor gefährlicher Hochspannung im Inneren des Gerätes gewarnt werden. Diese kann so hoch sein, dass die Gefahr eines elektrischen Schlages für Personen besteht!

VORSICHT

So wird eine Vorsichtsmaßnahme gekennzeichnet, die Sie ergreifen oder beachten sollten, damit Sie sich nicht verletzen oder Sachschaden entsteht. Bitte beachten Sie diese Hinweise unbedingt, um den sicheren Betrieb zu gewährleisten.

WICHTIG

So werden Warnungen zur Bedienung und Einschränkungen angezeigt. Bitte lesen Sie diese Hinweise unbedingt, damit Sie das System richtig bedienen und Beschädigungen vermeiden.

HINWEIS

So sind Hinweise zur Bedienung und zusätzliche Erläuterungen gekennzeichnet. Das Beachten solcher Hinweise ist empfehlenswert, damit die Funktionen optimal genutzt werden können.

Sicherheitshinweise

Lesen Sie bitte zu Ihrer eigenen Sicherheit die folgenden Sicherheitshinweise sorgfältig durch.

Elektrische Geräte nicht in Kinderhand

WARNUNG:

Lassen Sie Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen niemals unbeaufsichtigt ein Elektrogerät verwenden!

Kinder können mögliche Gefahren nicht richtig erkennen! Das Verschlucken von Batterien oder Akkus kann lebensgefährlich sein. Bewahren Sie Batterien stets für kleine Kinder unerreichbar auf. Wird eine Batterie verschluckt, müssen Sie sofort ärztliche Hilfe suchen. Bewahren Sie auch Verpackungsfolien für Kinder unerreichbar auf. Es besteht Erstickungsgefahr.

Netzkabel

Stellen Sie keine Gegenstände auf das Netzkabel (weder das Gerät selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Das Netzkabel darf nur am Stecker gehandhabt werden. Trennen Sie das Gerät niemals durch Ziehen am Kabel vom Netz und berühren Sie das Netzkabel niemals mit nassen Händen, da dies zu einem Kurzschluss oder zu einem Stromschlag führen kann. Machen Sie niemals Knoten in das Kabel, und binden Sie es nie mit anderen Kabeln zusammen. Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Beschädigungen am Netzkabel können zu Bränden oder Stromschlägen führen. Wenn das Netzkabel beschädigt ist und ausgetauscht werden muss, darf dies nur durch qualifizierte Personen erfolgen.

Feuchtigkeit und Wasser

Verwenden Sie dieses Gerät nicht in feuchter oder dunstiger Umgebung (vermeiden Sie das Badezimmer, die Spüle in der Küche oder die Umgebung der Waschmaschine). Achten Sie darauf, dass dieses Gerät niemals Regen oder Wasser ausgesetzt ist, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie zum Beispiel Blumenvasen, auf dem Gerät ab. Meiden Sie Tropf- und Spritzwasser, da dies zu einem Kurzschluss, Stromschlag oder Defekt des Gerätes führen kann.

Sollte ein harter Gegenstand auf das Gerät fallen oder Flüssigkeit in das Gerät eindringen, müssen Sie das Gerät vom Netz trennen und durch eine qualifizierte Fachkraft überprüfen lassen, bevor es wieder betrieben werden kann.

Servicearbeiten

Überlassen Überlassen Sie alle Wartungsarbeiten dem qualifizierten Kundendienstpersonal. Öffnen

Sie das Gehäuse nicht selbst, da dies einen elektrischen Schlag nach sich ziehen kann.

Kopfhörer-Lautstärke

Zu hoher Schalldruck oder zu hohe Lautstärken von Kopfhörern können zu Gehörschäden führen.

Batterien

VORSICHT: Legen Sie Batterien

stets polrichtig ein. Versuchen Sie Batterien nicht wieder aufzuladen und werfen Sie sie unter keinen Umständen ins Feuer. Explosionsgefahr!

Wandmontage

Um Verletzungen zu vermeiden, muss dieses Gerät in Übereinstimmung mit den Installationsanweisungen sicher an der Wand befestigt werden (wenn diese Option verfügbar ist).

Ersatzteile

Falls Ihr Gerät ein Ersatzteil benötigt, stellen Sie sicher, dass die Person, die die Reparatur vornimmt, Teile verwendet, die vom Hersteller spezifiziert wurden oder die gleiche Spezifikation haben wie das Originalteil. Nicht zugelassene Ersatzteile könnten Brand, elektrische Schläge oder andere Gefahren verursachen.

Stromquelle

Das Gerät darf nur an einer Netzsteckdose mit 220-240 V Wechselspannung und einer Frequenz von 50 Hz betrieben werden. Stellen Sie sicher, dass Sie die richtige Spannung verwenden, da sonst das Gerät beschädigt werden könnte.

Reinigung

Ziehen Sie vor der Reinigung des Gerätes den Netzstecker aus der Steckdose. Verwenden Sie keinen flüssigen Reiniger oder Sprühreiniger. Benutzen Sie ein weiches und trockenes Tuch, da sonst das Gerät beschädigt werden könnte.

Gewitter

Trennen Sie das Netzkabel von der Steckdose und ziehen Sie das Antennenkabel ab, falls es Sturm oder Gewitter gibt oder das Gerät längere Zeit nicht benutzt wird (z. B., wenn Sie in den Urlaub fahren), da sonst das Gerät beschädigt werden könnte.

Hitze und offenes Feuer

Das Gerät darf weder offenem Feuer noch anderen Quellen intensiver Hitzestrahlung, wie elektrischen Radiatoren, ausgesetzt werden. Kerzen und andere offene

Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten weden, um das Ausbreiten von Feuer zu verhindern. Batterien dürfen niemals zu großer Hitze wie direkter Sonneneinstrahlung, Feuer od. dgl. ausgesetzt werden.

Belüftung

Die Schlitze und Öffnungen des Empfängers dienen der Belüftung und sollen einen reibungslosen Betrieb gewährleisten. Um eine Überhitzung zu vermeiden, sollten diese Öffnungen niemals blockiert oder abgedeckt werden, da sonst das Gerät beschädigt werden könnte.

Standby / Netzschalter

VORSICHT: Lassen Sie das TV-Gerät nicht im Standby- oder aktiven Modus, wenn Sie für längerer Zeit außer Haus sind.

Mit dem Netzschalter kann das Gerät nicht vollständig vom Netz getrennt werden. Außerdem verbraucht das Gerät auch im Standby-Betrieb Strom. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Aus diesem Grund muss das Gerät so aufgestellt werden, dass der ungehinderte Zugang zur Steckdose garantiert ist, damit im Notfall der Netzstecker sofort gezogen werden kann. Um Brandgefahr auszuschließen, sollte das Netzkabel bei längerer Nichtverwendung des Geräts, zum Beispiel im Urlaub, unbedingt von der Steckdose getrennt werden.

Trennen des Geräts vom Netz

Der Netzstecker wird verwendet, um das TV-Gerät vom Netz zu trennen und muss daher stets gut zugänglich sein.

LCD-Bildschirm

Das LCD-Panel ist ein Hochtechnologieprodukt mit mehreren Millionen Dünnschicht-Transistoren, die selbst feine Bilddetails auflösen. Gelegentlich können einige inaktive Pixel als unveränderlich blaue, grüne oder rote Punkte erscheinen. Wir möchten ausdrücklich darauf hinweisen, dass dies die Leistung

oder Funktionsfähigkeit Ihres Produkts aber in keiner Weise beeinträchtigt.

Entsorgung

• Hinweise zur Entsorgung:

Verpackung und Verpackungshilfen sind recyclebar und sollten grundsätzlich wiederverwertet werden. Verpackungsmaterial, wie z.B. Plastiktüten, darf nicht in die Reichweite von Kindern gelangen. Batterien, auch solche die frei von Schwermetallen sind, dürfen nicht mit dem normalen H. entsorgt werden.

Bitte entsorgen Sie gebrauchte Batterien auf umweltgerechte Weise. Erkundigen Sie sich nach den gesetzlichen Vorschriften, die in Ihrem Gebiet gültig sind.

Dieses Symbol auf der Verpackung zeigt an, dass das elektrische oder elektronische Gerät am Ende seiner Lebensdauer getrennt vom normalen Haushaltsmüll entsorgt werden muss. Innerhalb der EU gibt es getrennte Sammel- und Recyclingsysteme. Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden oder an den Händler, bei dem Sie das Produkt gekauft haben.

Anschluss an ein TV-Verteilersystem (Kabel-TV etc.) vom Tuner aus:

Der Anschluss von Geräten, die über die Netzverbindung oder andere Geräte an die Schutzerdung des Gebäudes und an ein TV-Verteilersystem über Koaxialkabel angeschlossen sind, können unter bestimmten Umständen eine mögliche Feuergefahr darstellen.

Außer Betrieb nehmen und lagern

Ziehen Sie den Netzstecker aus der Steckdose und verpacken Sie das TV-Gerät in einer geeigneten Kartonage. Entnehmen Sie die Batterien aus der Fernbedienung und packen Sie die Fernbedienung zum TV-Gerät.

HINWEIS: Das TV-Gerät sollte in einem trockenen staubfreien Raum gelagert werden.

Anschluss an ein TV-Verteilersystem (Kabel-TV etc.) über den Tuner:

Der Anschluss von Geräten, die über die Netzverbindung oder andere Geräte an die Schutzerdung des Gebäudes angeschlossen sind, über Koaxialkabel an ein TV-Verteilersystem kann unter Umständen eine mögliche Feuergefahr darstellen.

Eine Verbindung über einen Kabelverteilersystem ist nur dann zulässig, wenn die Vorrichtung eine Isolierung unterhalb eines gewissen Frequenzbereichs liefert (Galvanische Isolation, siehe EN 60728-11)

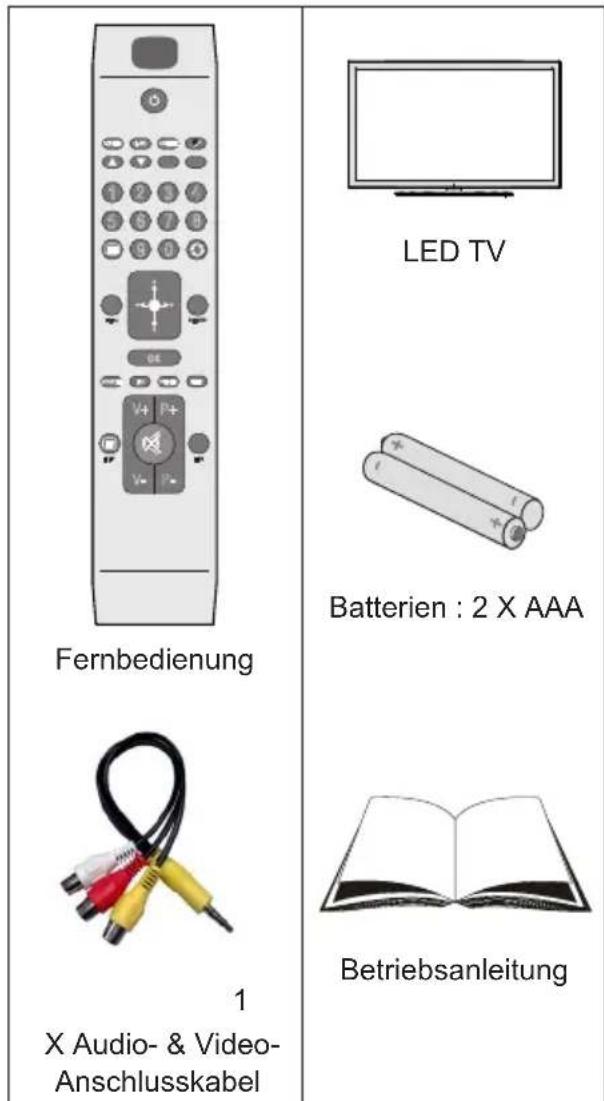

Inhalt der Verpackungseinheit

Fernbedienung 1 X Audio- & Video- Anschlusskabel LED TV Batterien : 2 X AAA Betriebsanleitung

HINWEIS: Bitte überprüfen Sie nach dem Kauf die Zubehörteile Stellen Sie sicher, dass alle Zubehörteile vorhanden sind

Umweltinformationen

• Dieses TV-Gerät wurde so konstruiert, dass es die Umwelt schützt und weniger Energie verbraucht.
  Sie können helfen, die Umwelt zu schonen, und gleichzeitig Geld sparen, indem Sie die Energiesparfunktion des TV-Geräts verwenden. Um den Energieverbrauch zu senken, gehen Sie wie folgt vor:
• Verwenden Sie die Einstellung Energiesparmodus im Menü Andere Einstellungen. • Verwenden Sie die Einstellung Energiesparmodus im Menü Funktion. Beachten Sie bitte, dass einige Bildeinstellungen nicht verfügbar sind, wenn das TV-Gerät im Energiesparmodus ist.

Energiesparmodus

Schalten Sie das Gerät aus oder ziehen Sie den Netzstecker, wenn das TV-Gerät nicht verwendet wird. Auch dadurch wird der Energieverbrauch reduziert.

- Trennen Sie das Gerät vom Netz, wenn Sie für längere Zeit Ihr Heim verlassen.

Beachten Sie: Über das Jahr betrachtet ist das Einsparungspotential größer, wenn Sie den Energiesparmodus verwenden, als wenn Sie das TV-Gerät ausstecken, anstatt den Standby-Modus zu verwenden.. Ziehen Sie den Netzstecker, wenn das TV-Gerät nicht verwendet wird, um Energie zu sparen. Um Ihren jährlichen Energieverbrauch zu senken, empfehlen wir aber, den Energiesparmodus zu verwenden.

- Bitte helfen Sie uns, die Umwelt zu schonen, indem Sie wie folgt vorgehen.

Reparaturinformationen

Überlassen Sie alle Wartungsarbeiten dem qualifizierten Kundendienstpersonal. Das TV-Gerät darf nur von qualifizierten Personen repariert werden. Für weitere Informationen wenden Sie sich bitte an den Händler, bei dem Sie das Gerät gekauft haben.

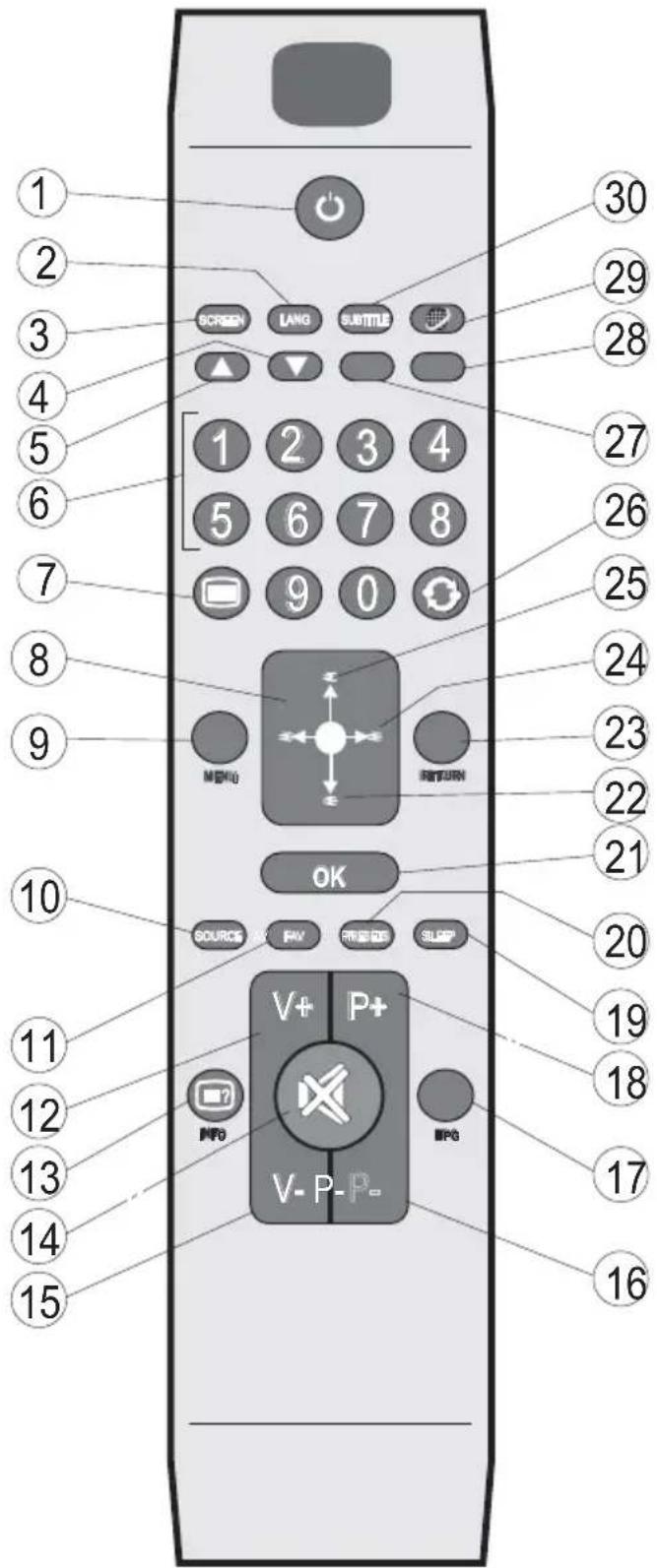

Tasten der Fernbedienung

1. Standby
2. Mono/Stereo - Dual I-II / Aktuelle Sprache
3. Bildgrösse / Erweitern (im TXT-Modus)
4. Taste Grün
5. Taste Rot
6. Zifferntasten
7. Teletext / Mix
8. Cursor nach links
9. Menü Ein/Aus
10. AV / Quelle
11. Auswahl Favoritenmodus
12. Lautstärke +
13. Info / Anzeige (im TXT-Modus)
14. Stummschaltung
15. Lautstärke -
16. Programm vorwärts / Programm weiter
17. Elektronischer Programmführer (EPG)
18. Programm weiter / Programm zurück
19. Ausschalttimer
20. Auswahl Bildmodus
21. OK / Auswahl / Halten (im TXT-Modus) / Kanalliste
22. Cursor nach unten
23. Return / Indexseite (im TXT-Modus)
24. Cursor links / Subseiten (im TXT modus)
25. Cursor nach oben
26. Vorhergehendes Programm
27. Taste Gelb
28. Taste Blau
29. Keine Funktion
30. Untertitel ein-aus / TXT unterteil (Der Analoge TV modus) / Untertitel (im DTV-Medienbrowser-Modus)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 SCREEN LANG SUBTITLE 1 2 3 4 5 6 7 8 9 0 MENU RETURN OK SOURCE PAV PRISE OR SLIPP V+ P+ V-P-P- MPG MPG 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16

LED-TV und Bedientasten

VORDER- und RÜCKANSICHT Steuerschalter ANSICHT Steuerschalter

Stand-By LED Netzkabelanschluss

1. Nach oben
2. Nach unten
3. Programm/Lautstärke/AV/Standby-Schalter

HINWEIS: Sie können den Schalter nach oben oder unten bewegen, um die Lautstärke zu ändern. Wenn Sie den Kanal wechseln wollen, drücken Sie einmal auf die Mitte des Schalters (Position 3) und bewegen Sie ihn dann nach oben oder unten. Wenn Sie die Mitte des Schalters nochmal drücken, wird die Quellen-OSD angezeigt. Wenn Sie die Schaltermitte einige Sekunden gedrückt halten, schaltet das Gerät in den Standby-Modus. Die Hauptmenü-OSD kann nicht über die Steuertasten aufgerufen werden.

Ansicht der Anschlüsse – Anschlüsse an der Rückseite

SCART 2 VGA ANT. Y Pb Pr AUDIO IN Sub-OUT Com-OUT ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ HDMI 1 HDMI 2 HDMI 3

1. Der SCART 2-Anschluss dient zur Eingabe von und Ausgabe an Zusatzgeräte(n).
2. Der SCART 1-Anschluss dient zur Eingabe von und Ausgabe an Zusatzgeräte(n). Schließen Sie das SCART-Kabel zwischen der SCART-Buchse des TV-Geräts und der SCART-Buchse des Zusatzgeräts (z.B. Decoder, VCR, DVD-Player) an.

HINWEIS: Wenn ein externes Gerät über den SCART-Anschluss angeschlossen wird, Itet das Gerät automatisch in den AV-Modus.

HINWEIS: Verwenden Sie bitte das mitgelieferte Scart-Kabel für den Anschluss vonernen Geräten.

HINWEIS: Wenn Sie gerade DTV-Kanäle (Mpeg4 H.264) empfangen oder im ienbrowsermodus sind, ist die Ausgabe über die Scart-Buchse nicht verfügbar..

1. Die Component Video-Eingänge (YPbPr) dienen zum Anschluss von Geräten mit Component-Video.Sie können hier ein Gerät anschließen, das über Component-Ausgänge verfügt. Schließen Sie das Component-Video-Kabel zwischen den COMPONENT VIDEO-EINGÄNGEN am TV und den Component Video-Ausgängen des Geräts an. Achten Sie beim Anschließen darauf, dass die Buchsen

mit den Buchstaben "Y", "Pb", "Pr" am TV mit den entsprechenden Buchsen am Gerät verbunden werden.

1. Die Audioeingänge PC/YPbPr werden zum Anschließen des Audiosignals eines PCs oder für ein Gerät, das über YPbPr an das TV-Gerät angeschlossen wird, verwendet. Schließen Sie das PC-Audiokabel zwischen den AUDIOEINGÄNGEN am TV-Gerät und dem Audioausgang Ihres PCs an, um das PC-Audiosignal zu aktivieren. Schließen Sie das PC-Audiokabel zwischen den AUDIOEINGÄNGEN am TV-Gerät und dem Audioausgang Ihres Geräts an, um das Geräte-Audiosignal zu aktivieren.
2. Am Anschluss Subwoofer Out können Sie einen externen aktiven Subwoofer anschließen, um so einen wesentlich tieferen Basseffekt zu erzeugen. Verwenden Sie ein geeignetes RCA-Kabel, um das Gerät an einen Subwoofer anzuschließen
3. Über den koaxialen Ausgang S/PDIF wird das digitale Audiosignal der gerade aktiven Quelle ausgegeben. Verwenden Sie ein koaxiales SPDIF-Kabel, um Audiosignale an ein Gerät mit einem S/PDIF-Eingang zu übertragen.
4. RF-Eingang für den Anschluss an ein Außenantennen- oder ein Kabelsystem. Beachten Sie: Wenn Sie einen Decoder oder einen Medienrecorder verwenden, sollten Sie das Antennen-kabel über diesen mit einem geeigneten Antennenkabel an das TV-Gerät anschließen, wie in der Abbildung gezeigt.
5. Der PC-Eingang dient zum Anschluss eines PCs an das TV-Gerät. Schließen Sie das PC-Kabel zwischen dem PC-EINGANG am TV-Gerät und dem PC-Ausgang an Ihrem PC an.
6. Die HDMI-Eingänge dienen zum Anschluss eines Geräts mit einer HDMI-Buchse. Ihr LED TV-Gerät kann High-Definition-Bilder von Geräten wie High-Definition-Satellitenreceivern oder -DVD-Playern anzeigen. Diese Geräte müssen über die HDMI-Buchse oder die Component-Buchsen angeschlossen werden. Diese Anschlüsse können 720p- oder 1080p-Signale empfangen. Für einen Anschluss von HDMI zu HDMI ist keine Audioverbindung erforderlich.

Ansicht der Anschlüsse – Anschlüsse an der Seite

1. Der CI-Steckplatz dient zum Einsetzen einer CI-Karte. Mit einer CI-Karte können Sie alle Kanäle sehen, die Sie abonniert haben. Weitere Informationen finden Sie im Abschnitt "Conditional Access".
2. Seitliche USB-Anschlüsse.
3. Der HDMI-Eingang dient zum Anschluss eines Geräts mit einer HDMI-Buchse.
4. Über die Kopfhörer-Buchse wird ein Kopfhörer an das System angeschlossen. Schließen Sie hier einen KOPFHÖRER an, um das TV-Audiosignal mit Kopfhörern zu hören (optional).
5. Die seitlichen Audio- und Videoeingänge werden zum Anschließen der Audio- und Videosignale von Zusatzgeräten verwendet. Um die Videoverbindung herzustellen, müssen Sie das mitgelieferte AV-Anschlusskabel verwenden. Stecken Sie zuerst den Einzelstecker des Kabels an den seitlichen AV-Anschluss des Fernsehgeräts an. Stecken Sie dann den Anschluss des Videokabels (nicht mitgeliefert) in den GELBEN Eingang (auf der Seite mit mehreren Steckern) des mitgelieferten AV-Anschlusskabels. Achten Sie darauf, dass Sie die Anschlüsse gleicher Farbe miteinander verbinden.

Um die Audioverbindung zu ermöglichen, müssen Sie den ROTEN und WEISSEN Eingang des seitlichen AV-Anschlusskabels verwenden. Stecken Sie dann die Anschlüsse des Audiokabels von Ihrem Gerät in den ROTEN und WEISSEN Eingang des mitgelieferten AV-Anschlusskabels. Achten Sie darauf, dass Sie die Anschlüsse gleicher Farbe miteinander verbinden.

HINWEIS: Sie sollten die Audioeingänge des AV-Anschlusskabels (ROT & WEISS) verwenden, um eine Audioverbindung für ein Gerät zu ermöglichen, das Sie über den VGA-Anschluss* an Ihr TV-Gerät anschließen (*für den Anschluss über ein Component Video Kabel YPbPr benötigen Sie ein VGA zu YPbPr-Kabel, nicht im Lieferumfang enthalten).

1. Lautstärke/Programm/Quelle und Standby-Schalter.

COMMON INTERFACE ① ② ③ HDMI ④ ② ⑤ ⑥ SIDE AV

Netzanschluss

WICHTIG: Das Gerät ist nur für den Betrieb mit 220-240V Wechselspannung bei einer Frequenz von 50 Hz ausgelegt.

- Geben Sie Ihrem Gerät nach dem Auspacken genug Zeit, sich der Raumtemperatur der Umgebung anzupassen, bevor Sie es einstecken. Stecken Sie das Netzkabel in eine Netzsteckdose.

Anschluss Antenne / Kabel

- Schließen Sie den Antennen- oder Kabel-TV-Stecker an die Buchse ANTENNENEINGANG (AERIAL INPUT) an der Rückseite des TV-Geräts an.

Verwendung der Multimedia-Anschlüsse

• Sie können über den USB-Eingang am TV-Gerät USB-Geräte an das TV-Gerät anschließen. Mit dieser Funktion können Sie auf einem USB-Stick gespeicherte JPG-, Video- und MP3-Dateien abspielen bzw. anzeigen.
• Unter Umständen sind bestimmte Arten von USB-Geräten (z. B. MP3-Player) mit diesem TV-Gerät nicht kompatibel.
• Machen Sie gegebenenfalls Kopien von Ihren Dateien, bevor Sie ein Gerät an das TV-Gerät anschließen, um mögliche Datenverluste zu vermeiden. Beachten Sie, dass der Hersteller keinerlei Haftung für beschädigte Dateien oder Datenverluste übernimmt.
• Ziehen Sie das USB-Modul nicht ab, während eine Datei wiedergegeben wird.

VORSICHT: Schnelles An- und Abstecken von USB-Geräten ist gefährlich. Sie sollten insbesondere nicht mehrmals schnell hintereinander das Laufwerk ein- und wieder abstecken. Dadurch könnten physische Schäden am USB-Player und besonders am USB-Gerät selbst entstehen.

SEITENANSICHT

USB-SPEICHER

Anschluss von USB-Speichern

WICHTIG: Das TV-Gerät sollte abgeschaltet werden, wenn Sie ein USB-Gerät anstecken oder trennen. Stecken Sie das USB-Gerät in den USB-Eingang am TV-Gerät ein. Sie können an die USB-Anschlüsse des TV-Geräts zwei USB-Geräte gleichzeitig anschließen.

HINWEIS: Unter Umständen werden bestimmte

Arten von Festplattenlaufwerken nicht unterstützt.

Anschließen des LED-TVs an einen PC

Zur Anzeige des Computerbilds auf Ihrem LED-TV können Sie dieses an einen Computer anschließen. Schalten Sie Computer und Display aus, bevor Sie die Anschlüsse vornehmen. Verwenden Sie ein 15-poliges D-Sub-Monitorkabel, um einen PC an das LED-TV anzuschließen. Wenn der Anschluss hergestellt ist, schalten Sie auf die Quelle PC. Siehe dazu den Abschnitt "Eingangsauswahl". Stellen Sie die von Ihnen bevorzugte Auflösung ein. Informationen zur Auflösung finden Sie im Anhang.

L R VGA AUDIO IN Audiceingänge des TV-Geräts PC-Audiokabel (nicht mitgeliefert) Audiousgang des PC PC-Engang des TV-Geräts PC-VGA-Kabel (nicht mitgeliefert) Monitorausgang des PC

HINWEIS: Wenn Sie einen PC über eine HDMI-Verbindung am Fernseher anschließen, können Funkstörungen auftreten. Daher wird dieser Verbindungstyp nicht empfohlen. Verwenden Sie stattdessen eine VGA-Verbindung.

Anschluss eines DVD-Players

Wenn Sie einen DVD-Player an Ihr LED-TV-Gerät anschließen möchten, können Sie dafür die Anschlüsse des TV-Geräts verwenden. DVD-Player können verschiedene Anschlüsse aufweisen. Bitte sehen Sie im Handbuch Ihres DVD-Players für weiterführende Informationen nach. Schalten Sie das TV-Gerät und das Zusatzgerät aus, bevor Sie die Anschlüsse vornehmen.

HINWEIS: Die in der Abbildung gezeigten Kabel nicht im Lieferumfang enthalten.

• Hat Ihr DVD-Player eine HDMI-Buchse, können Sie ihn über HDMI anschließen. Schalten Sie auf HDMI als Quelle, wenn Sie den DVD-Player wie unten abgebildet anschließen. Siehe dazu den Abschnitt "Eingangsauswahl".
  • Die meisten DVD-Player werden über die COMPONENT-ANSCHLÜSSE angeschlossen. Verwenden Sie ein Component-Videokabel, um es an den Videoeingang anzuschließen. Um das Audiosignal wiederzugeben, verwenden Sie ein Component-Audiokabel wie unten in der Abbildung gezeigt. Wenn der Anschluss hergestellt ist, schalten Sie auf die Quelle YPbPr. Siehe dazu den Abschnitt "Eingangsauswahl".
• Sie können den Anschluss auch über SCART 1 oder SCART 2 vornehmen. Verwenden Sie ein SCART-Kabel, wie in der Abbildung unten gezeigt.

HINWEIS: Diese drei Anschlussmethoden en dieselbe Funktion, aber auf verschiedenen altitätsstufen. Sie müssen nicht alle drei schlussarten verwenden.

Verwendung der seitlichen Anschlüsse

Mit den seitlichen Anschlüssen können Sie eine Reihe von Zusatzgeräten an Ihr LED-TV anschließen.

• Verwenden Sie den seitlichen AV-Anschluss, wenn Sie einen Camcorder oder eine Camera anschließen wollen. Dazu müssen Sie das mitgelieferte Audio-Video-Anschlusskabel verwenden. Stecken Sie zuerst den Einzelstecker des Kabels an die AV IN-Buchse (Seite) des Fernsehgeräts an. Stecken Sie dann die Anschlüsse des Component-Kabels (nicht mitgeliefert) in den Mehrsteckerteil des Video-Audio-Anschlusskabels. Achten Sie darauf, dass Sie die Anschlüsse gleicher Farbe miteinander verbinden. Siehe dazu die Abbildung unten.
• Schalten Sie anschließend auf die Quelle Seiten-AV. Weitere Informationen finden Sie im Abschnitt Eingangsauswahl.

Verwendung anderer Anschlüsse

Sie können eine Reihe von Zusatzgeräten an Ihr LED-TV-Gerät anschließen. Die verschiedenen Anschlussmöglichkeiten werden unten gezeigt. Beachten Sie, dass die in der Abbildung gezeigten Kabel nicht im Lieferumfang enthalten sind.

- Zum Anschluss eines Geräts mit SPDIF-Unterstützung müssen Sie ein geeignetes SPDIF-Kabel verwenden, um eine Audioverbindung herzustellen.

Einsetzen der Batterien

- Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung, indem Sie den angezeigten Teil leicht nach hinten ziehen. - Setzen Sie zwei Batterien vom Typ AAA/R3 oder einem gleichwertigen Typ ein. Achten Sie beim Einsetzen der Batterien auf die richtige Polung (+/-) und schließen Sie die Batteriefachabdeckung

HINWEIS: Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte andernfalls durch auslaufende Batterien beschädigt werden. Die Reichweite beträgt ca. 7 m / 23 ft..

Ein-/Ausschalten

Einschalten des TV-Geräts

• Schließen Sie das Netzkabel an ein 220-240V AC-Netz mit 50 Hz an.
  • Die Standby-LED leuchtet auf.
• Um das TV-Gerät aus dem Standby einzuschalten,
• Drücken Sie die Taste "☐" P+ / P- oder eine Zifferntaste auf der Fernbedienung.
• Drücken Sie den Steuerschalter auf der rechten Seite des TV-Geräts. Das TV-Gerät schaltet sich ein.

HINWEIS: Wenn Sie Ihr TV-Gerät über die Tasten PROGRAMM AUF/AB auf der Fernbedienung oder am TV-Gerät einschalten, wird das zuletzt gesehene Programm wieder ausgewählt.

In beiden Fällen schaltet sich das TV-Gerät ein.

TV-Gerät ausschalten

• Drücken Sie die Taste "auf der Fernbedienung oder halten Sie den Steuerschalter am TV-Gerät gedrückt. Das Gerät schaltet in den Standby-Modus.
• Um das TV-Gerät ganz abzuschalten, ziehen Sie den Netzstecker aus der Steckdose.

HINWEIS: Wenn das TV-Gerät in den Standby-Modus geschaltet wird, kann die LED blinken, um anzuzeigen, dass bestimmte Funktionen wie die Standby-Suche, Download über Antenne oder ein Timer aktiv sind. Die LED kann auch blinken, wenn Sie das TV-Gerät aus dem Standby-Modus einschalten.

Standby-Meldungen

Wenn sich das TV-Gerät im Kein-Signal-Modus abschaltet, wird beim nächsten Einschalten die folgende Meldung angezeigt:

Standby - kein Signal OK

Wenn das Auto TV Off-Timeout erreicht ist, wird die folgende Meldung auf dem Bildschirm angezeigt. Wählen Sie JA um das TV-Gerät auszuschalten und NEIN, um abzubrechen. Das TV-Gerät schaltet sich auch aus, wenn Sie keine Auswahl auf diesem Bildschirm treffen.

Es gab keinen Betrieb für längere Zeit. Herunterfahren? Ja Nein

Wenn sich das TV-Gerät im Kein-Signal-Modus abschaltet, wird beim nächsten Einschalten die folgende Meldung angezeigt:

Standby - kein Bedienvorgang OK

Digitaler Teletext ( ^** nur für UK)

• Drücken Sie die Taste
  • Die Startseite des digitalen Teletext wird eingeblendet.
• Steuern Sie diese Information über die farbigen Tasten, die Cursortasten und die Taste OK.

Die Bedienfunktion kann je nach Inhalt des digitalen Teletexts unterschiedlich sein.

Folgen Sie den Anweisungen, die auf dem Bildschirm des digitalen Teletexts angezeigt werden.

• Wenn der Hinweis "Drücken Sie die Taste SELECT" oder eine ähnlich lautende Meldung erscheint, drücken Sie die Taste OK.
• Wenn Sie die Taste ☐" drücken, schaltet das TV-Gerät auf normalen Fernsehbetrieb zurück.
• Bei einer digitalen, terrestrischen Sendung (DVB-T) verfügen Sie neben Kanälen, die digitalen Teletext und normales Fernsehbild beinhalten, auch solche, die nur digitalen Teletext ausstrahlen.
• Das Bildseitenverhältnis beim Ansehen eines Kanals, der nur über digitalen Teletext verfügt, entspricht dem Bildseitenverhältnis des zuletzt betrachteten Fernsehbilds.

- Wenn Sie erneut die Taste "drücken", wird der digitale Teletext-Bildschirm angezeigt

Analoger Teletext

Die Verwendung des Teletexts und seine Funktionen entsprechen jenen des analogen Teletextsystems. Bitte beachten Sie die Hinweise zum "TELETEXT".

Eingangsauswahl

Wenn Sie externe Geräte an Ihr TV angeschlossen haben, können Sie dieses auf unterschiedliche Eingabequellen schalten. Drücken Sie mehrmals die Taste "SOURCE" auf der Fernbedienung, um die Quelle direkt zu ändern.

Quellenliste TV EXT1 EXT2 EXT2-S SIDE AV HDMI1 HDMI2 HDMI3 HDMI4 YPbPr VGA/PC

Sie können Ihr TV-Gerät sowohl mit den Tasten auf der Fernbedienung als auch mit den Tasten am Gerät bedienen.

Bedienung mit den Tasten am TV-Gerät

Einstellung der Lautstärke

- Sie können den Steuerschalter nach oben oder unten bewegen, um die Lautstärke zu ändern. Um die Lautstärke zu erhöhen, bewegen Sie den Schalter nach oben. Um die Lautstärke zu verringern, bewegen Sie den Schalter nach unten. Auf dem Bildschirm wird eine Lautstärkeskala (Schieberegler) eingeblendet.

Programmauswahl

- Drücken Sie zuerst den Steuerschalter einmal, um den Kanal zu wechseln. Bewegen Sie nun den Schalter nach oben, um das nächste Programm auszuwählen, oder nach unten um das vorhergehende Programm auszuwählen.

Ansicht des Hauptmenüs

- Der Menübildschirm kann nicht über den Steuerschalter aufgerufen werden.

AV-Modus

- Drücken Sie den Steuerschalter so oft, bis die Quellen-OSD auf dem Bildschirm angezeigt wird.

Bedienung mit den Tasten der Fernbedienung

- Über die Fernbedienung Ihres TV-Geräts können Sie sämtliche Funktionen Ihres gewählten Modells steuern. Die Funktionen werden in Übereinstimmung mit dem Menüsystem Ihres TV-Geräts beschrieben.

Einstellung der Lautstärke

- Drücken Sie die Taste "V+", um die Lautstärke zu erhöhen. Drücken Sie die Taste "V-", um die Lautstärke zu verringern. Auf dem Bildschirm wird eine Lautstärkeskala (Schieberegler) eingeblendet.

Programmauswahl (Vorheriges oder nächstes Programm)

• Drücken Sie die Taste "P -", um das vorherige Programm auszuwählen.
• Drücken Sie die Taste "P +", um das nächste Programm auszuwählen.

Programmwahl (Direktzugriff)

- Drücken Sie die Zifferntasten auf der Fernbedienung, um Programme zwischen 0 und 9 auszuwählen. Das TV-Gerät schaltet dann auf das ausgewählte Programm. Um Programme dazwischen auszuwählen, drücken Sie der Reihe nach die Zifferntasten. Wenn die vorgegebene Zeit für die Eingabe überschritten wird, wird das der ersten Ziffer entsprechende Programm angezeigt. Drücken Sie die Programmnummer direkt, um erneut Programme mit einer einstelligen Ziffern auszuwählen.

Elektronischer Programmführer (EPG)

Mit dem elektronischen Programmführer (EPG) können Sie Informationen über verfügbare Programme anzeigen lassen. Drücken Sie die Taste EPG auf der Fernbedienung, um das EPG-Menü aufzurufen.

• Drücken Sie die Taste "▼"/"▲um in den Kanälen zu navigieren.
• Drücken Sie die Taste “◀”/“▶”, um in der Programmliste zu navigieren.
• Das EPG-Menü zeigt die verfügbaren Informationen zu allen Kanälen an.
• Beachten Sie, dass die Informationen zu Sendungen automatisch aktualisiert werden. Sind keine Sendungsinformationen auf den Kanälen vorhanden, bleibt die EPG-Anzeige leer.

Programm-Guide Fr 30/04 03:12 Kanäte Aktuelle Sendung Nächte Sendung 1.ARD Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationer Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationen Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informationes Keine Informatione: Kont der geplischen Sendungen: Opticosen: Zahlübersus: INFO Sondereings-Details: Filter

OK (OPTIONEN) Zeigt die Programmoptionen an, einschließlich der Option "Kanal auswählen".

INFO (Sendungsdetails): Zeigt Details zu den Programmen an.

Taste Grün Der Programmplan wird angezeigt.

Taste Gelb: Zeigt die EPG-Daten nach der Zeitleiste an

Taste Blau (Filter): Zeigt die Filteroptionen an

Programm-Guide Fr 30/04 03:15 BBC ONE Fr 30/04, 03:00-05:00 1. ARD Keine Informationen 2. ZDF Keine Informationen 3. RTL Anavigieren Verb. Zeitrahmen Nickelor Zeitrahmen Tag - BIFG Sendag-Details D.9 Springs Optionen Filter

Rote Taste (Vorh. Zeitabschnitt): Zeigt das Programm des vorherigen Zeitabschnitts an.

Taste Grün (Nächster Zeitabschnitt): Zeigt die Grüne Taste (Nächster Zeitabschnitt): Zeigt das Programm des nächsten Zeitabschnitts an.

Gelbe Taste (Tag -): Zeigt das Programm des Vortages an.

Blaue Taste (Tag +): Zeigt das Programm des Folgetages an.

Zifferntasten (Springen): Mit den Zifferntasten können Sie direkt zu den entsprechenden Kanälen springen.

OK (OPTIONEN) Zeigt die Programmoptionen an, einschließlich der Option "Kanal auswählen".

Taste Text (Filter): Zeigt die Filteroptionen an.

INFO (Details): Zeigt Einzelheiten zu dem Programm an.

Programm-Guide Fr 30/04 03:13 Fr 30/04 05:00 04:00 05:00 1. ARD 2. ZDF 3. RTL Tag - E... Springen Tag + OK Optioned Zoom Sortie Filter www. Sparte version INFO Sendungs-Details Jertel

Rote Taste (Tag -): Zeigt das Programm des Vortages an.

Grüne Taste (Tag +): Zeigt das Programm des Folgetages an.

Gelbe Taste (Zoom): Erweitert die Programminformationen.

Blaue Taste (Filter): Zeigt die Filteroptionen an.

INFO (Details): Zeigt Einzelheiten zu dem Programm an.

Zifferntasten (Springen): Mit den Zifferntasten können Sie direkt zu den entsprechenden Kanälen springen.

OK (OPTIONEN) Zeigt die Programmoptionen an, einschließlich der Option "Kanal auswählen".

Text (Suche): Zeigt das Menü "EPG-Suche" an.

SUBTITLE: Drücken Sie die Taste SUBTITLE, um das Menü Genre auswählen anzuzeigen. Mit dieser Funktion können Sie die EPG-Datenbank nach einem bestimmten Genre durchsuchen. Die im EPG verfügbaren Informationen werden durchsucht und die Ergebnisse, die zu Ihren Suchkriterien passen, angezeigt.

© (Jetzt): Zeigt das aktuelle Programm an.

Erste Installation

WICHTIG: Stellen Sie sicher, dass die Antenne geschlossen und kein CI-Modul eingesteckt ist, vor Sie das TV-Gerät für die erste Installation schalten.

- Wird das TV-Gerät zum ersten Mal eingeschaltet, führt der Installationsassistent Sie durch den Vorgang. Zuerst wird der Bildschirm zur Länderauswahl angezeigt:

Erste Installation Wählen Sie bitte ihre Sprache aus! Deutsch Selecionate la vozira lingue! Italiano Bienvenido, seleccione un idisma Español Hig geldiriz, lötten dil seçimini yaparz! Türkçe Dobrodoški, izberite vai jesik! Slevenski Välkommen, valt ditt språk! Svenska Üdvözülük, kërtük valassza ki a nyelvet! Magyar Brem-vindo, favor seleccionar seu idisma Portugues Tervetuloa, valitse kölesi! Susmi Velkommen, velg ditt språk! Norsk Dobro dedli, motim izaberite svoj jesik! Hrvatski Sprache auswählen Sprache einstellen

- Drücken Sie die Tasten "▼ oder " " um Ihre Sprache auszuwählen. Bestätigen Sie zur Fortsetzung mit OK.

- Nach Auswahl der Sprache wird der Begrüßungsbildschirm eingeblendet, wo Sie die Optionen Land*, Suchtyp, Teletextsprache, Speichermodus und Verschlüsselte Kanäle durchsuchen einstellen müssen.

Erste Installation Wöllkommen! Land < Deutschland > Suchtyp Nur Digital Teletest Sprache West Verschlüsselte Kanäte suchen Ja Speichermodus Deaktiviert Einstellung auswählen Um Land auszuwählen Suche starten

- Wählen Sie durch Drücken der Taste “◀ oder “▶” das gewünschte Land und drücken Sie die Taste “▼” um die Option Suchtyp zu markieren. Stellen Sie den gewünschten Suchtyp mit “◀” oder “▶” ein. Verfügbare Suchtypen sind nur digital, nur Analog-TV und alle.

- Wenn Sie die Einstellung abgeschlossen haben, drücken Sie "▼" um die Option Teletextsprache auszuwählen. Wählen Sie die gewünschte Teletextsprache mit den Tasten "◀" oder "▶" tlačítko.

- Drücken Sie nach Einstellen der Option Teletextsprache die Taste▼Die Option Verschlüsselte Kanäle durchsuchen wird markiert. Wenn Sie verschlüsselte Kanäle ebenfalls durchsuchen möchten, stellen Sie die Option Verschlüsselte Kanäle durchsuchen auf Ja ein.

- SiekönnendenSpeicher-ModusmitderTaste "◀" oder "◀" aktivieren. Ist der Speichermodus auf „Aktivert“ eingestellt, wird im Menü „Andere Einstellungen“ die Option E-Pop zur Verfügung gestellt. Wenn der Speicher-Modus auf „Deaktiviert“ eingestellt wird, wird der Speicher-Modus nach der Erstinstallation nicht mehr verfügbar sein. Hinweis: Ist der Speicher -Modus aktiviert, können einige TV-Eigenschaften beeintächtigt werden.

- Drücken Sie die Taste OK auf der Fernbedienung, um fortzufahren. Die folgende Meldung wird auf dem Bildschirm eingeblendet:

Autom. Sendersuche starten? Ja Nein

Um eine "Ja" oder "Nein"-Option auszuwählen, markieren Sie die Option über die Tasten "" oder "" und drücken Sie die Taste OK.

Danach auf dem Bildschirm erscheint die folgende OSD-Meldung:

Bitte wählen Sie den Digitalen Suchtyp Antenne Kabel

Wenn Sie die Option KABEL wählen, wird der folgende Bildschirm eingeblendet:

Netzsuche Starifrequenz 114000 KHz Endfrequenz R$8500 KHz Suchschritte BDDG KHz 0...0 Sachifrequenz eingeben OK Suche starten MENU verlassen

In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren der Zeilen verwenden Sie die Tasten "▼" oder "▲ Sie können auch manuell über die Zifferntasten auf der Fernbedienung einen Frequenzbereich eingeben. Stellen Sie die gewünschte Start- und Endfrequenz mit den Zifferntasten auf der Fernbedienung ein. • Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Je nach Land Auswahl in der Erstinstallation könnte die 250 KHz Schrittsuchoption am Bildschirm Netzwerk-Kanalsuche verfügbar sein. Beachten Sie, dass, wenn Sie die Suche mit der 250 KHz Option ausführen, der Suchprozess eine längere Zeit in Anspruch nehmen kann.

Zusätzlich kann für einige Länder, die Netzwerk-ID-Option verfügbar sein. Die Netzwerk-ID-Eigenschaft erhält die Netzwerk-Informationstabelle. Diese Tabelle enthält Informationen zum ausgewählten Netzwerk. Es kann sich je nach Betreiber und die Region, wo der Betreiber aktiv sendet, ändern. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten.

Wenn Sie die Option ANTENNE aus dem Bildschirm Suchtyp auswählen, sucht das TV-Gerät nach digitalen und analogen TV-Sendern.

Automatischer Sendersuchlauf Bite warten. Dies zum einige Minuten dazu. Suche digitale Karäfe: IMF 29 SIDGA_NETWORKS: Sky News SIDGA_NETWORKS: CNBC Europe (verschlüsselt) SIDGA_NETWORKS: TV5MONDE EUROPE (verschlüsselt) SIDGA_NETWORKS: DW-TV (verschlüsselt) SIDGA_NETWORKS: BBC World (verschlüsselt) Gefundene Karäfe: 5 WTRD Sachlauf abbrischen

HINWEIS: Sie können die Taste "MENU" drücken, um abzubrechen.

Region auswählen Es wurden mehrere regionale Varianten gefunden. Bitte wählen Sie die bevorzugte Region aus. Land UK Erste Region Ale Zweite Region Ale Dritte Region Ale OK

Nach Abschluss des Suchvorgangs wird der Bildschirm Region auswählen angezeigt (wenn mehrere Regionalvarianten gefunden werden). Wählen Sie Land und Region und drücken Sie dann OK, um fortzusetzen.

- Wenn alle Kanäle gespeichert sind, wird die Kanalliste auf dem Bildschirm angezeigt. Wenn Sie die Kanäle nach LCN (optional) sortieren wollen, wählen Sie "Ja" und drücken Sie dann "OK".

Kanalliste bearbeiten 1. ARD 2. ZDF 3. RTL OK Bewagen Löschen Kurse Sperven Funktion Filter OK Assellen verwäse Berick Seite AGFAB NEAB Verlassen

- Drücken Sie die Taste OK, um die Kanalliste zu schließen und fernzusehen.

Automatische Sendersuche

TIPP: Die Funktion Automatische Sendersuche hilft Ihnen, die Sender des TV-Geräts neu zu suchen und neue Sender zu speichern.

Drücken Sie die Taste "MENU" auf der Fernbedienung und wählen Sie mit der Taste "◀" oder "▶" die Option Installation. Drücken Sie die Taste OK und der folgende Menübildschirm wird angezeigt.

Installation Automatischer Sendersuchlauf Manueller Sendersuchlauf Netzsuche Analoge Feinabstimmung Erste Installation Programmliste löschen *

Wählen Sie die Option Automatische Kanalsuche mit den Tasten "▼"/"▲aus und drücken Sie die Taste OK. Die Optionen für die automatische Kanalsuche werden angezeigt. Mit den Tasten "▼"/"▲und OK können Sie Digital Antenne, Analog, oder Digitale Antenne-Analoge Abstimmung auswählen.

Steuerung des Menüs Automatische Sendersuche

Sie Digital Antenne Sucht und speichert DVB-Sender von der Antenne.

Digitalkabel Sucht und speichert DVB-Sender von der Kabel.

Analog: Sucht und speichert analoge Sender.

Sie Digital Antenne & Analog: Sucht und speichert DVB-Sender von der Antenne und analoge Sender.

Sie Digital Kabel & Analog: Sucht und speichert DVB-Sender von das Kabel und analoge Sender.

- Wählen Sie mit den Tasten "▼"/"▲und OK die Option Manuelle Kanalsuche aus dem Installationsmenü. Der Bildschirm mit den Optionen für die Manuelle Suche wird eingeblendet.

- Wählen Sie mit den Tasten “◀” oder “▶” den gewünschten Suchtyp aus. Die Optionen ändern sich je nach gewähltem Suchtyp. Verwenden Sie die Tasten “▼”, um eine Option zu markieren, und dann die Tasten “◀” oder “▶”, um diese Option festzulegen. Sie können die Taste “MENU” drücken, um abzubrechen.

Manuelle Einstellung

TIPP: Diese Funktion wird zur direkten Eingabe von Sendern verwendet.

- Wählen Sie mit den Tasten "▼"/"▲" und OK die Option Manuelle Kanalsuche aus dem Installationsmenü. Der Bildschirm mit den Optionen für die Manuelle Suche wird eingeblendet.

- Wählen Sie mit den Tasten “◀” oder “▶” den gewünschten Suchtyp aus. Die Optionen ändern sich je nach gewähltem Suchtyp. Verwenden Sie die Tasten“▼/“ ▲um eine Option zu markieren, und dann die Tasten “◀” oder “▶”, um diese Option festzulegen. Sie können die Taste “MENU” drücken, um abzubrechen.

Manuelle Antenne Digitale Suche

Manueller Sendersuchlauf Sachtyp < Digital > Kanel 21 Frequenz 474.00 MHz Netzsuche Daaktiert Signalqualität: Kein Signal Signalpost: Wert ändern Zurück

Bei der manuellen Suche wird die Nummer des Multiplexers manuell eingegeben und es wird nur dieser Multiplexer nach Kanälen durchsucht. Nach Auswahl des Suchtyps Digital können Sie mit den Zifferntasten die Multiplexernummer oder die Frequenz eingeben und dann OK drücken, um die Suche zu starten.

Manuelle Digitale Kabel Suche

Bei der Manuellen Suche im Kabel können Sie die Optionen Frequenz, Modulation, Symbolrate und Netzkanalsuche eingeben. Nach Auswahl des Suchtyps Digital Kabel, können Sie die gewünschte Option einstellen und die OK-Taste drücken, um die Suche zu starten.

Manueller Sendersuchlauf Suchtyp: < Digital Label > Frequenz: 114.00 MHz Modulation: 4216 Symbolrate: 8900 Netzusche: Notabilität Signalqualität: Kein Signal Signalpegel: Navigieren Verkauf: Versicher Suchte starten MENK Verkarten Veri Nordern

Manuelle Analoge Suche

Manueller Sendersuchlauf Suchtop Band TV-System Kanali Frequenz Analog C 85 02 648.25 MHz Signalqualität: Kein Signal Signalprojet: Nenigem Zurich Suche starten NEU Verdassen Vest ändern

Wird der Suchtyp Analog gewählt, können Sie die Tasten “▼”/“▲ verwenden, um eine Option zu markieren, und dann die Tasten “◀” oder “▶ drücken, um diese Option festzulegen.

Geben Sie die Kanalnummer oder -Frequenz über die Zifferntasten ein. Drücken Sie die Taste OK, um die Suche durchzuführen. Wenn der Kanal gefunden wurde, werden alle neuen Kanäle, die noch nicht in der Liste sind, gespeichert.

Analoge Feineinstellung

• Wählen Sie im Menü Installation mit den Tasten“ oder “” und OK die Option Analoge Feinabstimmung aus. Der Bildschirm Analoge Feineinstellung wird angezeigt. Diese Funktion ist nicht verfügbar, wenn keine analogen Kanäle, digitalen Kanäle oder externen Quellen gespeichert sind.
• Drücken Sie OK, um fortzusetzen. Wählen Sie die Option Feinabstimmung durch Drücken der Taste ◀ oder ▶aus. Drücken Sie erneut OK, wenn Sie fertig sind.

Netzwerk Kanalsuche

Wählen Sie mit den Tasten "◀" oder "▶" und OK die Option Netzwerk-Kanalsuche aus dem Installationsmenü. Der Auswahlbildschirm für die Netzwerk-Kanalsuche wird angezeigt. Wählen Sie Digital Antenne oder Digital Kabel und drücken Sie die Taste OK um fortzufahren. Die folgende Meldung fragt nach: Wählen Sie JA, um zu drücken, und Nein, um abzubrechen.

Wollen Sie die Netzsuche starten? Die bestehende Programmliste wird ersetzt. Ja Nein

Wenn Sie die Suche für Digital Antenne starten, beginnt der automatische Suchdurchlauf. Sie können die Taste "MENU" drücken, um abzubrechen.

Wenn Sie die Suche für Digital Kabel starten, wird der folgende Bildschirm angezeigt.

Netzsuche Startfrequenz 114000 KHz Endfrequenz 854000 KHz Suchschritte 8000 KHz Sachfrequenz eingeben Suche slatten MRAU Verlassen

In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren der Zeilen verwenden Sie die Tasten "▼" oder "▲ Sie können auch manuell über die Zifferntasten auf der Fernbedienung einen Frequenzbereich eingeben. Stellen Sie die gewünschte Start- und Endfrequenz mit den Zifferntasten auf der Fernbedienung ein. Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Je nach Land Auswahl in der Erstinstallation könnte die 250 KHz Schrittsuchoption am Bildschirm Netzwerk-Kanalsuche verfügbar sein. Beachten Sie, dass, wenn Sie die Suche mit der 250 KHz Option ausführen, der Suchprozess eine längere Zeit in Anspruch nehmen kann.

Zusätzlich kann für einige Länder, die Netzwerk-ID-Option verfügbar sein. Die Netzwerk-ID-Eigenschaft erhält die Netzwerk-Informationstabelle. Diese Tabelle enthält Informationen zum ausgewählten Netzwerk. Es kann sich je nach Betreiber und die Region, wo der Betreiber aktiv sendet, ändern. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten. Während des Vorgangs wird der Bildschirm zur automatischen Suche eingeblendet.

HINWEIS: Wenn Sie einen großen Abstand zwischen Start- und Stoppfrequenz auswählen, kann die automatische Suche längere Zeit dauern.

Diensteliste löschen (Clear Service List) (\*)

(*) Diese Einstellung ist nur sichtbar, wenn die Option Land auf Dänemark, Schweden, Norwegen oder Finnland eingestellt ist.

Verwenden Sie diese Einstellung, um die gespeicherten Kanäle zu löschen. Drücken Sie die Taste▼ oder ▲ um die Option Diensteliste löschen auszuwählen, und drücken Sie anschließend OK. Auf dem Bildschirm erscheint die folgende OSD-Meldung:

Sind Sie sicher, dass Sie alle Programme löschen wollen? Ja Nein

Drücken Sie OK zum Abbrechen. Wählen Sie Ja, indem Sie die Taste “◀” oder “▶” drücken, und drücken Sie anschließend OK, um alle Kanäle zu löschen.

Sender verwalten: Kanalliste

Das TV-Gerät sortiert alle gespeicherten Sender in der Kanalliste. Sie können mit Hilfe der Kanallistenoptionen diese Kanalliste bearbeiten, Favoriten festlegen oder aktive Sender festlegen.

- Drücken Sie die Taste "MENU", um in das Hauptmenü zu gelangen. Wählen Sie die Option Kanalliste mit den Tasten "◀" oder "▶" aus. Drücken Sie OK, um den Menüinhalt anzuzeigen.

Programmliste Kanalliste bearbeiten Favoriten Aktive Kanalliste

Wählen Sie Kanalliste bearbeiten, um alle gespeicherten Kanäle zu verwalten. Verwenden Sie die Taste "◀" oder "▶" und OK, um die Option Kanalliste bearbeiten auszuwählen.

Steuern der Kanalliste

Kanalliste bearbeiten 1. ARD 2. ZDF 3. RTL OK Bewagen Löschen Name Sperran Function Filter OK Anzeigen verben Zerika Seite ARFAB MENU Verkassen

• Drücken Sie die Taste “▼ oder “ ” ▲ um den Kanal auszuwählen, der bearbeitet werden soll. Drücken Sie die Tasten “◀” oder “▶” um eine Funktion im Kanallisten-Menü auszuwählen.
• Verwenden Sie die Tasten P+/P-, um eine Seite nach oben oder unten zu blättern.
• Drücken Sie die Taste BLAU, um die Filteroptionen zu sehen.
• Drücken Sie die Taste MENU, um abzubrechen.

Hinweis: In der Kanalliste sind die Kanäle gemischt dargestellt. Sie können die Kanaltypen durch die neben ihnen stehenden Symbole unterscheiden: DTV (Digital-TV), HD (HDTV), ATV (Analog-TV), TV (TV), RD (Radio), verschlüsselt, gesperrt und in der Favoritenliste.

• Die angeführten Kanäle können durch den aktiven Kanallistenfilter sortiert werden.

Kanäle verschieben

• Wählen Sie zuerst den gewünschten Kanal. Wählen Sie die Option Verschieben in der Kanalliste und drücken Sie die Taste OK.
• Der Bildschirm Nummer bearbeiten wird angezeigt. Geben Sie die gewünschte Kanalnummer über die Zifferntasten der Fernbedienung ein. Ist bereits ein Kanal unter dieser Nummer gespeichert, wird eine Warnmeldung eingeblendet. Wählen Sie Ja, wenn Sie den Kanal verschieben wollen, und drücken Sie OK.
• Drücken Sie OK, um fortzusetzen. Der gewählte Kanal wird nun verschoben.

Kanäle löschen

Sie können die Taste GRÜN drücken, um alle Kanäle zu markieren oder die Markierung aufzuheben, und die Taste GELB für einzelne Kanäle.

• Wählen Sie den Kanal, den Sie löschen wollen, und wählen Sie dann die Option Löschen. Drücken Sie die Taste OK, um fortzusetzen.
• Eine Warnmeldung wird eingeblendet. Wählen Sie JA, um zu löschen, und Nein, um abzubrechen. Drücken Sie die Taste OK, um fortzusetzen.

Kanäle umbenennen

• Wählen Sie den Kanal, den Sie umbenennen wollen, und wählen Sie dann die Option Namen bearbeiten. Drücken Sie die Taste OK, um fortzusetzen.
• Mit den Tasten “◀” oder “▶” verschieben Sie den Eingabepunkt zum nächsten/vorhergehenden Zeichen. Über die Tasten “◀” oder “▶” können Sie das aktuelle Zeichen ändern. So wird zum Beispiel das Zeichen ‘b’ durch Drücken von “▼” zu einem ‘a’ und durch Drücken von “▲” zu einem ‘c’. Durch Drücken der Zifferntasten „0...9“ können Sie das markierte Zeichen durch das Zeichen, das über der Taste aufgedruckt ist, austauschen.
• Wenn Sie fertig sind, drücken Sie OK, um fortzusetzen: Drücken Sie "MENU", um abzubrechen.

Kanäle sperren

Sie können die Taste GRÜN drücken, um alle Kanäle zu markieren oder die Markierung aufzuheben, und die Taste GELB für einzelne Kanäle.
- Wählen Sie den Kanal, den Sie löschen wollen, und wählen Sie dann die Option Sperren. Drücken Sie die Taste OK, um fortzusetzen.

- Sie müssen nun die Kindersicherungs-PIN eingeben. Die Standard-PIN ist 0000. Geben Sie die PIN-Zahl ein.

PIN eingeben

- Drücken Sie die Taste OK, wenn der gewünschte Kanal ausgewählt ist, um den Kanal zu sperren bzw. die Sperre aufzuheben. Das Sperrsymbol wird neben dem gewählten Kanal eingeblendet.

Sender verwalten: Favoriten

Sie können eine Liste mit Favoritenprogrammen erstellen.

• Drücken Sie die Taste "MENU", um in das Hauptmenü zu gelangen. Wählen Sie die Option Kanalliste mit den Tasten "◀" oder "▶aus. Drücken Sie OK, um den Menüinhalt anzuzeigen.
• Wählen Sie Favoriten, um die Favoritenliste zu verwalten. Wählen Sie mit den Tasten "▼"/"▲und OK die Option Favoriten.
• Sie können verschiedene Kanäle als Favoriten markieren, so dass Sie nur noch durch die Favoriten-Kanäle navigieren.

Favoriteliste 1. ARO 2. ZDF 3. RTL Kauf auswirken Perkierer/Markierung aufholen DE Ineuzigen/Entlehen Alle markieren/Markierung aufholen Filter MENU/Verlosses

- Wählen Sie einen Kanal mit den Tasten ▼oder ▲ aus. Drücken Sie OK, um den gewählten Kanal zur Favoritenliste hinzuzufügen. Drücken Sie erneut die Taste OK, um ihn wieder zu entfernen.

Tastenfunktionen

• OK: Fügt einen Sender hinzu oder entfernt ihn.
  • GELB: Kanal selektieren/deselektieren
• GRÜN: Alle Kanal selektieren/deselektieren.
  • BLAU: Zeigt die Filteroptionen an.

Sender verwalten: Kanalliste sortieren

Sie können die Sender auswählen, die in der Kanalliste aufgelistet werden. Um bestimmte Sendertypen anzuzeigen, sollten Sie die Einstellung Aktive Kanalliste verwenden.

Wählen Sie die Option Aktive Kanalliste mit den Tasten "▼"/"▲aus dem Kanallistenmenü. Drücken Sie die Taste OK, um fortzusetzen.

Aktive Kanalliste ✓Alle zeigen Digital Aerial only Nur Analog Nur TV Nur Radio Nur Text Favoriten

Wählen Sie Option Sendertyp mit den Tasten "▼/" ▲" und OK aus der Liste.

OSD-Informationen

Sie können die Taste "INFO" drücken, um die OSD-Informationen anzuzeigen. Details zum Sender und zur aktuellen Sendung werden in der Informationszeile angezeigt.

1 BBC ONE +3 +5 DVB-T CH59 5 03:15 Jetzt: 09:00-12:00 Nächster: 12:00-12:30 Olympics 2008 BBC News (Sport) (News/Aktuelles)

Die Informationszeile bietet eine Reihe von Informationen über den ausgewählten Kanal und die laufenden Programme. Der Name des Kanals wird zusammen mit der Kanallistennummer angezeigt.

HINWEIS: Nicht alle Kanäle strahlen die Programmdaten aus. Sind Name und Zeitdauer des Programms nicht verfügbar, bleibt die Informationszeile leer.

Wenn der ausgewählte Kanal gesperrt ist, müssen Sie den richtigen vierstelligen Code eingeben, um den Kanal sehen zu können (der Standard-Code ist 0000). In diesem Fall wird auf dem Bildschirm die Meldung "PIN eingeben" angezeigt:

Medienplayer benutzt Medienbrowser

Wenn der USB-Stick nach Ein-/Ausschalten oder nach der ersten Installation nicht erkannt wird, stecken Sie zuerst das USB-Gerät aus und schalten Sie die Box aus und wieder ein. Stecken Sie das USB-Gerät wieder an.

Um das Medienbrowser-Fenster anzuzeigen, drücken Sie entweder die Taste "MENU" auf der Fernbedienung und wählen Sie dann die Option Medienbrowser durch Drücken der Taste "◀" oder "▶". Drücken Sie die Taste OK, um fortzusetzen. Die Menüoptionen des Medienbrowsers werden angezeigt.

Außerdem wird der Medienbrowserbildschirm automatisch eingeblendet, wenn Sie ein USB-Gerät einstecken:

Medientbrowser Videos Fates Musik Einstellungen

Sie können die Musik-, Bild- und Video-Dateien von dem angeschlossenen USB-Speicherstick wiedergeben. Verwenden Sie die Tasten "◀" oder "▶" um Videos, Fotos, Musik oder Einstellungen auszuwählen.

Sie können zwei USB-Geräte an Ihr TV-Gerät anstecken. Wenn beide USB-Geräte Musik, Bilder und Videos enthalten, wird der USB-Auswahlbildschirm angezeigt. Das erste an das TV-Gerät angeschlossene USB-Gerät wird dabei als USB-Laufwerk 1 bezeichnet

USB-Auswahl USB 1 Partition (usb1) USB 2 Partition (usb2)

Wählen Sie mit den Tasten "▼ oder " " and OK ein Gerät aus und drücken Sie OK.

Videos über den USB anschauen

Wenn Sie Videos aus den Hauptoptionen wählen, werden die verfügbaren Videodateien gefiltert und am Bildschirm angezeigt. Sie können die Tasten "▼" oder "▲" verwenden, um eine Videodatei auszuwählen. Drücken Sie OK, um das Video abzuspielen. Wenn Sie eine Untertiteldatei wählen und die Taste OK drücken, können Sie diese Untertiteldatei wählen oder abwählen. Das folgende Menü wird beim Abspielen einer Videodatei angezeigt:

How I Met Your Mother - 1x01 - PilotLavi x1 00m05s 22m04s Wiedergebn Stop Pause Rücklauf Vorlauf LAU Untertitel/Audis Springen Zeitkorrektur Untertitel Erwin Zurück

Wiedergabe(Rote Taste): Startet die Videowiedergabe.

Stop (Blaue Taste): Stoppt die Videowiedergabe.

Pause (OK Taste): Pausiert die Videowiedergabe.

Rücklauf (◀ Taste): Startet den Rücklauf.

Vorlauf (▶ Taste): Startet den Vorlauf.

Untertitel/Audio (LANG): Stellt Untertitel/Audio ein.

Springen (Taste Grün): Springt zu einem Zeitpunkt. Verwenden Sie die Zifferntasten, um die gewünschte Zeit einzugeben und dann nochmals die Taste GRÜN, um fortzusetzen.

Gelb: Öffnet das Untertitel-Zeitkorrekturmenü.

Zeitkorrektur Untertitel Offset: < 0 > sec. OK Löschen Abbrehen

Drücken Sie RETURN, um zum vorhergehenden Menü zurückzukehren.

Videos via USB anschauen

Wenn Sie Fotos aus den Hauptoptionen wählen, werden die verfügbaren Bilddateien gefiltert und am Bildschirm aufgelistet.

Fotos Nr. Datinname Dutlon/Zell 0001. RapidShare Premium Sat... 0002. RapidShare Premium Sat... 0003. Dneemli !!! 0004. RapidShare Premium Sat... 0005. Girint6002 0006. Girint6006 0007. Girint601 0008. Girint6063 0009. $8000378 17.07.2009 16:57... RapidShare Premium Satn Al Salon Keçrma 480x550 54 KB 1/50 Syringe GW Hulbild assahca FAN Mach Selon setiforme Slidvukov Thambrasil Endos/Defall

0..9 (Zifferntasten): Springt zur Datei, die über die Zifferntasten ausgewählt wird.

OK: zeigt das ausgewählte Bild im Vollbildmodus an.

▼ / ▲ Navigieren.

Diaschau (GrüneTaste): Startet eine Slideshow mit allen Bildern.

Taste TXT: Zeigt alle Bilder als Thumbnails an.

Taste FAV: Sortiert die Dateien nach Datum.

Taste Blau: Wechselt den Anzeigestil.

Taste INFO: Ändert den Medientyp.

Optionen für Slideshow

114.jpg 1600x1200 11.04.2010 17:28:53 403 KB Zoom Droders Weather Senszel-Zer Datafilete Fuzur INFO Bille Endos/Zarfall Zurack/Vie

Pause (Gelbe Taste): Pausiert die Slideshow.

Fortsetzen (Grüne Taste) : Setzt die Slideshow fort.

Endlos/Zufallswiedergabe (Taste Blau): Drücken Sie die Taste einmal, um die Endloswiedergabe zu deaktivieren. Drücken Sie sie nochmals, um Endlos- und Zufallswiedergabe zu deaktivieren. Drücken Sie nochmals, um nur Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um alle zu deaktivieren. Sie sehen an der Änderung der Symbole, welche Funktionen deaktiviert sind.

Vorige/Nächste (Tasten Links/Rechts) : springt zur vorherigen oder nächsten Datei der Slideshow.

Drehen (Tasten Auf/Ab): Dreht das Bild mit den Tasten Auf/Ab.

RET/BACK: Zurück zur Dateiliste

INFO: Zeigt den Hilfebildschirm an.

Musik über USB wiedergeben

Wenn Sie Musik aus den Hauptoptionen wählen, werden die verfügbaren Audiodateien gefiltert und am Bildschirm aufgelistet.

Music Tärl Internet Album 01. Toygar (ipäle - ... 03.Malam Sýla - www.Ia... Sýla \ ..dan S... 04.Sía - Yara Ben... 09. Tahir Ie 20hrn... 10.Klçe Yastój Sýla - www.Ia... Sýla \ ..dan S... 10.Sía - Yoraldam 13.Keriana (Sía &... Sýla - www.Ia... Sýla \ ..dan S... Alexander Rybak - Ben Sevdals, Sen... Iain Karaca Arabesque 01. Toygar (ipäle - Seconis Hüzel) Other 1/60 03:26 Other Spilagen Stop Wistergeben Pause Endies/Zurali INFO FEN Sortieme DOS Ausselli wiedergeben Zarid/Kyr

▼ / ▲ Navigieren.

Wiedergabe (Grüne Taste): gibt alle Mediendateien im Ordner beginnend mit der ausgewählten Datei wieder.

Stop (Rote Taste): Stoppt die Wiedergabe.

Pause (Gelbe Taste): Hält die ausgewählte Wiedergabe an

Sortieren (Taste FAV): Sortiert die Dateien nach Titel, Interpret oder Album.

Endlos/Zufallswiedergabe (Taste Blau): Drücken Sie die Taste einmal, um die Endloswiedergabe zu deaktivieren. Drücken Sie sie nochmals, um Endlos- und Zufallswiedergabe zu deaktivieren. Drücken Sie nochmals, um nur Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um alle zu deaktivieren. Sie sehen an der Änderung der Symbole, welche Funktionen deaktiviert sind.

Springen (0..9 Zifferntasten): Das TV-Gerät springt zur Datei, deren Namen mit dem über die Zifferntasten auf der Fernbedienung eingegebenen Buchstaben beginnt.

Aktuelle Datei (Taste OK): Gibt die ausgewählte Datei wieder.

Vorige/Nächste (Tasten Links/Rechts) : Springt zur vorhergehenden oder nächsten Datei und gibt diese wieder.

HINWEIS: Ist der Anzeigestil im Menü

Einstellungen Medienbrowser auf Ordner eingestellt, wird der Musikordner sortiert angezeigt und die Titel müssen nicht nochmals durch Drücken der Taste FAV sortiert werden.

INFO: Ändert die Filteroptionen.

Medienbrowser-Einstellungen

Einstellungen Wiedergabestl Intervall f. Sliđeshow Untertitel anzeigen Untertitel-Sprache Untertitel-Position Schriftgröße Untertitel Normal 5 sek. Ein Frankreich Nach Unión 45 pt. Alle anzeigen gibt alle Deletion im Wechselaufwerk wieder. Verzeichnis wiedergaben gibt alle Deletion im gewählten Verzeichnis wieder. Auswaltens Navigieren Zurück MCHU verlusten

Sie können Ihre Einstellungen für den Medienbrowser mit dem Dialog Einstellungen anpassen. Drücken Sie die Tasten "▼" oder "▲um eine Option zu markieren und stellen Sie sie mit den Tasten "◀" oder "▶" ein.

Anzeigestil: Stellt den Standard-Browsermodus ein.

Slideshow-Intervall: Stellt die Intervallzeit für die Slideshow ein.

Untertitel anzeigen: Legt die Untertitel-Voreinstellung fest.

Untertitel-Position: Stellt die Untertitel-Position auf oben oder unten.

Schriftgröße Untertitel: Stellt die Schriftgröße für die Untertitel ein (max. 54 pt.).

Bildgröße ändern: Bildformate

• Sie können das Bildseitenverhältnis (Bildformat) des Fernsehers ändern und das Bild in verschiedenen Zoom-Modi anzeigen.
• Drücken Sie zum Ändern der Bildgröße wiederholt die SCREEN-Taste. Die verfügbaren Zoom-Modi werden nachstehend aufgelistet.

Auto

Wenn Auto ausgewählt ist, wird das Seitenverhältnis des Bildschirms entsprechend den von der ausgewählten Quelle bereitgestellten Informationen (sofern verfügbar) angepasst.

Das im Auto-Modus angezeigte Format ist von den WSS-Informationen, die möglicherweise im Rundfunksignal oder dem Signal von einem externen Gerät enthalten sind, vollständig unabhängig.

HINWEIS: Der Auto-Modus ist nur bei HDMI-, Pr- und DTV-Quellen verfügbar.

16:9

Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseitenformat 4:3) gleichmäßig ausdehnen, um die Breite des TV-Bildschirms auszufüllen.

- Für Bilder mit einem Bildseitenverhältnis von 16:9, die zu einem normalen Bild (Bildseitenverhältnis von 4:3) verkleinert worden sind, verwenden Sie zur Wiederherstellung des ursprünglichen Formats den 16:9-Modus.

Subtitle

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) mit Untertiteln auf volle Bildschirmgröße gezoomt.

HINWEIS: Sie können den Bildschirminhalt nach n oder unten verschieben, indem Sie die Tasten▼

/ ▲ drücken, während als Bildformat, 14:9, Kino oder Untertitel ausgewählt ist.

14:9

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 14:9) bis zu den oberen und unteren Grenzen des Bildschirms gezoomt.

Diese Option stellt das 14:9-Bildformat ein.

4:3

Wird dazu verwendet, ein normales Bild (Bildseitenverhältnis von 4:3) zu betrachten, da dies sein ursprüngliches Format ist.

03-05-10 15:35:46 PAL B/G

Der obere und der untere Teil des Bildes sind leicht abgeschnitten.

Kino

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) auf volle Bildschirmgröße gezoomt.

Bildeinstellungen konfigurieren

Sie können im Detail unterschiedliche Bildeinstellungen verwenden.

Drücken Sie die Taste "MENU" und wählen Sie das Bildsymbol mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste OK, um das Menü Bildeinstellungen anzuzeigen.

Bildeinstellungen Modus - Kontrast - Helligkeit - Schärfe - Farbe Energiesparmodus Hintergrundbeleuchtung Rauschreduktion Advanced Settings Zurücksetzen Dynamisch 63 32 24 40 Aus Mäßig Mäßig OK OK

Steuerung des Menüs Bildeinstellungen

• Drücken Sie die Tasten "▼ oder " ▲um eine Menüoption zu markieren.
• Wählen Sie eine Option mit den Tasten "◀" oder "▶" aus.
• Drücken Sie die Taste "MENU", um abzubrechen.

Optionen des Menüs Bildeinstellungen

Modus: Je nach Ihren Wünschen können Sie die entsprechende Option Modus einstellen. Der Bildmodus kann auf eine von drei Optionen eingestellt werden. Natürlich, Dynamisch und Kino (Cinema, Dynamic and Natural).

Kontrast: Stellt Helligkeits- und Dunkelheitswerte des Bildschirms ein.

Helligkeit: Stellt die Helligkeit des Bildschirms ein.

Schärfe: Stellt die Schärfe der am Bildschirm dargestellten Objekte ein.

Farbe: Stellt die Farbwerte ein.

Energiesparmodus: Wählen Sie die Option Energiesparmodus mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste "◀" oder "▶", um den Energiesparmodus auf "Öko", "Bild aus", oder "Deaktiviert" einzustellen. Weitere Informationen zum Energiesparmodus finden Sie im Abschnitt "Umweltinformation" in diesem Handbuch.

HINWEIS: Die Option Hintergrundbeleuchtung nicht sichtbar, wenn der Energiesparmodus EIN ist.

Rauschreduktion: Wenn das Übertragungssignal schwach oder verrauscht ist, können Sie mit der Option Rauschreduktion das Bildrauschen verringern. Die Rauschreduktion kann auf eine von vier Optionen eingestellt werden. Niedrig, Mittel, Hoch und Aus.

Erweiterte Einstellungen

Dynamischer Kontrast: Sie können die Kontraststärke verändern, indem Sie die Funktion Dynamischer Kontrast verwenden. Die Funktion Dynamischer Kontrast kann auf eine dieser Optionen eingestellt werden. Niedrig, Mäßig, Hoch und Aus.

Farbtemperatur: Stellt den gewünschten Farbton ein.

- Bildformat: Stellt die Bidgröße auf Auto,16:9, Untertitel,14:9, 14:9 Bildgröße, 4:3 oder Kino ein.

Movie Sense (Filmmodus): Solange die Funktion Filmmodus aktiv ist, werden die Videoeinstellungen des TV-Gerätes für bewegte Bilder optimiert, um die Qualität und Lesbarkeit zu verbessern.

Die Verwendung des Filmmodus

Ist die Option Filmmodus (Movie Sense) auf Niedrig, Mittel oder Hoch eingestellt, steht die Option Filmmodus-Demo zur Verfügung. Ist eine dieser Optionen gewählt, beginnt der Demo-Modus, wenn Sie die OK-Taste drücken. Solange der Demomodus aktiv ist, bleibt der Bildschirm in zwei Hälften geteilt. Auf der einen Hälfte wird die Filmmodus-Funktion demonstriert, auf der anderen Hälfte wird das Bild mit den normalen Einstellungen für TV angezeigt. Zum Abbrechen, erneut auf die Taste OK drücken.

HINWEIS: Die Funktion Filmmodus arbeitet auch Übertragungen mit 24 Einzelbildern/Sekunde.

Film-Modus: Filme werden mit einer anderen Zahl von Einzelbildern pro Sekunde aufgenommen als

normale Fernsehprogramme. Wählen Sie die Option Film-Modus mit den Tasten "▼" oder "▲".

Drücken Sie die Taste “◀” oder “▶”, um diese Funktion auf Ein bzw. Aus zu stellen. Schalten Sie diese Funktion ein, wenn Sie sich Filme ansehen, um Szenen mit schnellen Bewegungen deutlich zu sehen.

Hautton: Stellen Sie die gewünschte Oberflächenfarbe ein.

Farbverschiebung: Stellt den gewünschten Farbton ein.

HDMI True Black (Schwarztinte) (Optional): Sobald das Bildsignal über einen HDMI-Eingang kommt, ist diese Funktion im Bild-Einstellungs-Menü verfügbar. Sie können diese Funktion verwenden, um das Schwarz der Bilder zu verstärken. Sie können diese Funktion auf "Ein" einstellen, um den HDMI-True-Black-Modus zu aktivieren.

HINWEIS: Die HDMI True Black On/Off Funktion, funktioniert nur, wenn das HDMI Ausgabegerät auf 3 festgelegt ist.

RGB Gain: Die Farbtemperaturwerte können Sie über die Funktion "RGB-Grad" einstellen.

Zurücksetzen: Setzt die Bildeinstellungen auf die Werkseinstellungen zurück.

Im VGA- oder PC-Modus sind einige Optionen des Bildmenüs nicht verfügbar. Stattdessen werden die VGA-Modus-Einstellungen im PC-Modus zu den Bildeinstellungen hinzugefügt.

PC-Bildeinstellungen Bedienung

Um die Optionen für das PC-Bild einzustellen, gehen Sie wie folgt vor:

Wählen Sie das Bildsymbol mit den Tasten "◀" oder "◀" aus. Das Bildmenü erscheint auf dem Bildschirm.

Die Optionen Kontrast, Helligkeit, Farbe, Farbtemperatur, Bildformat und Zurücksetzen in diesem Menü entsprechen jenen im TV-Bildmenü. Die Einstellungen für Audio, Einstellungen und Quelle sind identisch mit jenen, die im Haupt-Menüsystem erklärt werden.

PC-Position: Wählen Sie diese Option aus, um die Menüoptionen PC-Bildlage anzuzeigen.

PC Lage Auto-Position OK Bildlage Hori... 0 Bildlage Vert... 0 Pixelfrequenz 0 Phase 0

Auto-Position: Optimiert die Anzeige automatisch. Drücken Sie OK, um die Optimierung durchzuführen.

Bildlage H: Mit dieser Option können Sie das Bild auf die rechte oder linke Seite des Bildschirms verschieben.

Bildlage V: Mit dieser Option können Sie das Bild zum oberen oder unteren Rand des Bildschirms verschieben.

Pixelfrequenz: Die Einstellung Pixelfrequenz korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen wie Tabellen oder Absätzen in kleinen Schriftarten auftreten.

Phase: Abhängig von der Auflösung und Abtastfrequenz, die Sie in das TV-Gerät einspeisen, kann es zu einem schmutzigen oder gestörten Bild auf dem Bildschirm kommen. In diesem Fall können Sie mit dieser Option durch mehrmalige Versuche ein klareres Bild erhalten.

Konfiguration der Klangeinstellungen

Sie können die Klangeinstellungen nach Ihren persönlichen Vorlieben festlege.

Drücken Sie die Taste "MENU" und wählen Sie das erste Symbol mit den Tasten "◀" oder "▶" aus. Drücken Sie die Taste OK, um das Menü Klangeinstellungen anzuzeigen.

Toneinstellungen Lautstärke 24 Equalizer Musik Balance 0 Kopfhörer 20 AVL Aus Dynamik Bass Aus Surround Sound Aus Digital-Ausgang PCM Navigieren Zurück Wert ändern MENU Verlassen

Steuerung des Menüs Klangeinstellungen

• Drücken Sie die Tasten "▼ oder " ▲um eine Menüoption zu markieren.
• Wählen Sie eine Option mit den Tasten “◀” oder “▶” aus.
• Drücken Sie die Taste MENU, um abzubrechen.

Optionen des Menüs Klangeinstellungen

Lautstärke: Stellt die Lautstärke ein.

Equalizer (Entzerrer): Drücken Sie die Taste OK, um das Untermenü Equalizer anzuzeigen.

Equalizer-Einstellungen Modus < Musik > 120Hz —— ● 4 500Hz —— ● 2 1.5KHz —— ● -2 5.0KHz —— ● 3 10.0KHz —— ● 5

Im Equalizer-Menü kann die Voreinstellung auf Musik, Film, Sprache, Flat, Klassik und Benutzer eingestellt werden. Drücken Sie die Taste "MENU", um zum vorhergehenden Menü zurückzukehren.

HINWEIS: Die Einstellungen des Menüs Equalizer können nur dann geändert werden, wenn Benutzer als der Equalizermodus eingestellt ist.

Balance (Ausgleich): Mit dieser Einstellung wird die Balance zwischen rechtem und linkem Lautsprecher eingestellt.

Kopfhörer: Stellt die Lautstärke für den Kopfhörer ein.

AVL: Die Funktion Automatische Lautstärkebegrenzung (AVL) stellt den Klang so ein, dass beim Umschalten zwischen Kanälen mit unterschiedlicher Lautstärke die Lautstärke gleich bleibt (zum Beispiel ist die Lautstärke von Werbesendungen oft höher als die von anderen Programmen).

Dynamischer Bass: Die Option Dynamischer Bass wird zum Erhöhen des Basseffekts des TV-Geräts benutzt.

Surround-Modus: Der Surround-Modus kann auf Ein oder Aus gestellt werden.

Digitaler Ausgang: Stellt den Audiotyp für den Digitalausgang ein.

Konfiguration der Einstellungen

Sie können die Einstellungen nach Ihren persönlichen Vorlieben festlegen.

Drücken Sie die Taste "MENU" und wählen Sie das Symbol Einstellungen mit den Tasten "◀" oder "▶" aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen.

Einstellungen Conditional Access Sprache Kindersicherung Timer Datum/Zeit Quellen Andere Einstellungen

Steuerung des Menüs Einstellungen

• Drücken Sie die Tasten "◀ oder "▶, um eine Menüoption zu markieren.
• Drücken Sie die Taste OK, um eine Option auszuwählen.
• Drücken Sie die Taste MENU, um abzubrechen.

Optionen des Menüs Einstellungen

Conditional Access: Einstellen der CA-Module, sofern vorhanden.

Sprache: Legt die Spracheinstellungen fest.

Jugendschutz: Legt die Jugendschutzeinstellungen fest.

Timer: Legt die Timer für gewählte Programme fest.

Datum/Zeit: Stellt Datum und Zeit ein.

Quellen: Aktiviert oder deaktiviert die gewünschten Quellenoptionen.

Andere Einstellungen: Zeigt andere Einstellungsoptionen für das TV-Gerät an.

Verwendung eines Conditional Access-Moduls

WICHTIG: Sie dürfen nur dann das CI-Modul setzen oder herausnehmen, wenn das TV-Gerät GESCHALTET ist.

• Um bestimmte digitale Kanäle zu sehen, ist u. U. ein CA-Modul (CAM) notwendig. Dieses Modul muss in den CI-Steckplatz Ihres TV-Geräts eingesetzt werden.
• Besorgen Sie sich durch die Anmeldung bei einem Pay-TV-Anbieter das CAM-Modul und die Smartcard und setzen Sie sie wie folgt in das TV-Gerät ein:
• Stecken Sie das CAM-Modul und die SmartCard in den Steckplatz, der sich im Anschlussfach auf der Rückseite des TV-Geräts befindet.
  • Die CAM-Module sollten korrekt eingesetzt werden. Sie können nicht vollständig eingesetzt werden, wenn sie falsch herum sind. Versuchen Sie nicht, das CAM-Modul mit Gewalt einzuführen, da dies sowohl das Modul als auch den Steckplatz am TV beschädigen kann.
• Schließen Sie das TV-Gerät wieder an die Stromversorgung an, schalten Sie ein und warten Sie einen Moment, bis die Karte aktiviert wurde.
• Wenn kein Modul eingesetzt ist, erscheint der
  HINWEIS: "Es konnte kein Common face-Modul gefunden werden" ("No Common face module detected").
• Weitere Informationen über die Einstellungen finden Sie in der Bedienungsanleitung des Moduls.

Anzeigen des Menüs Conditional Access (\*)

(*) Diese Menüeinstellungen können sich je nach Diensteanbieter ändern.

Drücken Sie die Taste "MENU" und wählen Sie das Symbol mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Verwenden Sie die Tasten "◀" oder "▶", um Conditional Access zu markieren, und drücken Sie die Taste OK, um die Menüoptionen anzuzeigen.

Konfigurieren der Spracheinstellungen

In diesem Menü können Sie die Spracheinstellungen des TV-Geräts steuern.

Drücken Sie die Taste "MENU" und wählen Sie das fünfte Symbol mit den Tasten "◀" oder "▶" aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Verwenden Sie die Taste "◀" oder "▶", um Sprache zu markieren, und drücken Sie OK, um fortzusetzen.

Spracheinstellungen System Deutsch Bevorzugt - Audio Deutsch - Untertitel Deutsch - Teletext West - Guide Deutsch Aktuell - Audio Keine - Untertitel Keine Menässprache einstellen Verlassen Navigieren

Wählen Sie eine Option mit den Tasten "▼" oder "▲" aus. Die Einstellungen werden automatisch gespeichert.

Menü: zeigt die Systemsprache an

Bevorzugt

Sofern verfügbar, werden diese Einstellungen verwendet. Andernfalls werden die aktuellen Einstellungen verwendet.

• Audio: Legt die bevorzugte Audio-Sprache fest.
- Untertitel: Legt die Untertitelsprache fest. Die gewählte Sprache wird für die Untertitel verwendet.
- Teletext: Legt die Teletext-Sprache fest.
- Guide: Stellt die bevorzugte EPG-Sprache aus.

Aktuell (\*)

(*) Diese Einstellungen können nur geändert werden, wenn dies vom Sender unterstützt wird. Ist dies nicht der Fall, können die Einstellungen nicht geändert werden.

Audio: Ändert die Audiosprache für den aktuellen Kanal.

Untertitel: Legt die Untertitelsprache für den aktuellen Kanal fest.

HINWEIS: Wenn die Option Land auf Dänemark, Schweden, Norwegen oder Finnland eingestellt ist, funktioniert das Menü Spracheinstellungen (Language Settings) wie folgt:

Spracheinstellungen

Spracheinstellungen Bevorzugt System Standard Audio Sprache Zweite Audio Sprache Standard Untertitel Sprache Zweite Untertitel Sprache Standard Teletext Sprache Zweite Teletext Sprache Guide Deutsch Deutsch Schwedisch Deutsch Schwedisch Finnisch Schwedisch Finnisch Menüsprache einstellen Menu Verlassen Navigieren

Markieren Sie im Menü Einstellungen die Option Spracheinstellungen durch Drücken der Tasten ▼ oder ▲ Drücken Sie OK. Daraufhin wird das Untermenü Spracheinstellungen (Language Settings) eingeblendet. Verwenden Sie die Tasten ▼ oder ▲, um die Menüoptionen zu markieren, und drücken Sie dann die Tasten ◀ oder ▶, um sie einzustellen.

HINWEISE:

• Die Option Systemsprache (System Language) legt die Menüsprache auf dem Bildschirm fest.
• Die Option Audiosprache (Audio Language) wird zur Festlegung der Audiosprache des Kanals verwendet.
• Die primären Einstellungen haben die höchste Priorität, wenn mehrere Auswahlmöglichkeiten in einer Übertragung vorhanden sind. Die sekundären Einstellungen sind die Alternativen, wenn die primären Optionen nicht verfügbar sind.

Jugendschutz

Um das Ansehen bestimmter Programme zu verhindern, können Kanäle und Menüs mit der Jugendschutzoption gesperrt werden.

Diese Funktion aktiviert bzw. deaktiviert das Menü-Schutzsystem und ermöglicht eine Änderung des PIN-Codes.

Drücken Sie die Taste "MENU" und wählen Sie das Symbol mit den Tasten ◀ oder ► aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Verwenden Sie die Taste ▼ oder ▲um Jugendschutz zu markieren, und drücken Sie OK, um fortzusetzen.

PIN eingeben

Um die Jugendschutz-Menüoptionen anzuzeigen, muss die PIN-Zahl eingegeben. Die werksseitige PIN-Zahl ist 0000. Nach Eingabe der richtigen PIN wird das Jugendschutzmenü angezeigt.

Kindersicherungseinstellungen Menüperre Maturity Lock Kindersicherung PIN einstellen < Aus > Aus Aus Aus *** Einstellung auswählen RETBACK Zurück Wert ändern MENU Verlassen

Steuerung des Menüs Jugendschutz (\*)

• Wählen Sie eine Option mit den Tasten ▼ oder ▲ aus.
• Wählen Sie eine Option mit den Tasten ◀ oder ▶ aus.
• Drücken Sie OK, um weitere Optionen zu sehen.

(*) Wenn Sie bei der Ersteinstellung UK als Länderoption auswählen, wird die Option Alterssperre nicht angezeigt. Diese Einstellung ist nur für EU-Länder verfügbar.

Menüsperre (optional): Die Einstellung Menüsperre aktiviert oder deaktiviert den Menüzugriff. Sie können den Zugriff auf das Installationsmenü oder auf das gesamte Menüsystem deaktivieren.

Altersbeschränkung (optional): Ist diese Option eingestellt, bezieht sie vom Sender Altersinformationen. Ist die entsprechende Altersstufe im Gerät deaktiviert, wird der Zugriff auf die Sendung gesperrt.

Kindersicherung (optional): Wenn Kindersicherung aktiviert wird, kann das TV-Gerät nur über die

Fernbedienung gesteuert werden. In diesem Fall sind die Tasten am Bedienfeld des TV-Gerätes mit Ausnahme der Standby/Ein-Taste außer Funktion gesetzt. Ist die Kindersicherung aktiviert, können Sie das TV-Gerät mit der Taste Standby/Ein in den Standby-Modus schalten. Um das TV-Gerät wieder einzuschalten, benötigen Sie die Fernbedienung. Wenn eine Taste gedrückt wird, erscheint die Meldung "Kindersicherung Ein" auf dem Bildschirm, während das Menü ausgeblendet bleibt.

PIN einstellen: Legt eine neue PIN-Zahl fest. Geben Sie über die Zifferntasten eine neue PIN-Zahl ein. Sie müssen den neuen Pin-Code zur Bestätigung nochmals eingeben.

WICHTIG: Der werksseitig eingestellte PIN-Code lautet 0000. Wenn Sie einen neuen PIN einstellen, schreiben Sie diesen bitte auf und bewahren Sie ihn an einem sicheren Ort auf.

Timer

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten ◀ oder ▶ aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Verwenden Sie die Taste ▼ oder ▲ um die Option Timer zu markieren, und drücken Sie OK, um fortzusetzen.

Einstellen des Ausschalttimers

Diese Einstellung dient dazu, das TV-Gerät nach einer bestimmten Zeit abzuschalten.

• Markieren Sie Ausschalttimer mit den Tasten ▼ oder ▲.
• Verwenden Sie die Taste ◀ oder ▶ zur Einstellung. Der Timer kann in 30-Minuten-Intervallen zwischen Aus (Off) und 2,00 Stunden (120 Minuten) eingestellt werden.

Einstellen von Programmtimern

Sie können mit dieser Funktion Programmtimer für bestimmte Programme festlegen.

- Um einen Timer hinzuzufügen, drücken Sie die Taste GELB auf der Fernbedienung.

HINWEIS: Die Taste GELB funktioniert nur, wenn TV-Gerät im Digitalmodus ist.

• Timerart: Diese Option kann nicht eingestellt werden.
• Kanal: Ändert den Kanal mit den Tasten ◀ oder ▶
• Datum: Geben Sie über die Zifferntasten ein Datum ein.
• Start: Geben Sie über die Zifferntasten eine Startzeit ein.
• Ende: Geben Sie über die Zifferntasten eine Endzeit ein.

• Dauer: Zeigt die Dauer zwischen Start- und Endzeit an.
- Wiederholen: Sie können die Wiederholung für den Timer auf Einmal, Täglich oder Wöchentlich einstellen. Wählen Sie eine Option mit den Tasten ▼ oder ▲aus.
- Ändern / Löschen: Stellt die Kindersicherungseinstellungen für Timer ein.
- Drücken Sie die Taste GRÜN, um den Timer zu speichern. Zum Abbrechen drücken Sie die Taste ROT.

Einen Timer bearbeiten

• Wählen Sie den Timer, den Sie bearbeiten wollen, durch Drücken der Taste ◀ oder ▶aus.
• Drücken Sie die Taste GRÜN. Der Bildschirm Timer bearbeiten wird angezeigt.
• Wenn Sie fertig sind, drücken Sie GRÜN, um fortzusetzen: Sie können die Taste "MENU" drücken, um abzubrechen

Einen Timer löschen

• Wählen Sie den Timer, den Sie löschen wollen, durch Drücken der Taste ▼ oder ▲aus.
• Drücken Sie die Taste ROT.
• Wählen Sie über die Tasten ◀ oder ▶JA aus, um den Timer zu löschen. Wählen Sie NEIN, um den Vorgang abzubrechen

Einstellen von Datum und Uhrzeit

Wählen Sie im Menü Einstellungen die Option Datum/ Zeit, um diese einzustellen. Drücken Sie die Taste OK.

Datums-/Zeiteinstellungen Datum 30/04/2010 Zeit 03:23 Zeiteinstellungen < Auto > Zeitzone GMT + 00:00 Navigieren Wert ändern REBACK Zurück MENU Verlassen

• Verwenden Sie die Tasten ▼ oder ▲ um Datum/Zeit zu markieren.
  • Die Optionen Datum, Zeit, Zeiteinstellungsmodus und Zeitzoneneinstellung sind verfügbar.

• Verwenden Sie die Tasten ◀ oder ▶, um Zeiteinstellungsmodus zu markieren. Der Zeiteinstellungsmodus wird mit den Tasten "" oder "" eingestellt. Sie kann auf AUTO oder MANUELL (MANUAL) gestellt werden.

• Wenn AUTO gewählt wird, können die Optionen Datum/Zeit und Zeitzone nicht eingestellt werden. Wenn MANUELL ausgewählt wird, kann die Zeitzone geändert werden.

• Wählen Sie die Option Zeitzone durch Drücken der Taste ▼ oder ▲aus.
• Verwenden Sie die Tasten “◀” oder “▶”, um die Zeitzone zwischen GMT-12 oder GMT+12 zu ändern. Die aktuelle Zeit oben im Menü ändert sich dann entsprechend der eingestellten Zeitzone. Die Einstellungen werden automatisch gespeichert. Drücken Sie “MENU”, um abzubrechen.

Konfiguration der Quelleneinstellungen

Hier können Sie die gewählten Quellenoptionen aktivieren oder deaktivieren. Das TV kann durch Drücken der Taste "QUELLE" nicht auf deaktivierte Quellenoptionen geschaltet werden.

Quellen-Einstellungen TV EXT1 EXT2 EXT2-S SIDE AV HDMI1 HDMI2 HDMI3 HDMI4 YPbPr VGA/PC Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktiviert Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt Aktivirt AktivIRT

• Wählen Sie im Menü Einstellungen die Option Quellen und drücken Sie OK.
• Wählen Sie eine Quelle mit den Tasten "▼" oder "▲" aus.
• Verwenden Sie die Tasten “◀” oder “▶”, um die gewählte Quelle zu aktivieren oder deaktivieren. Die Einstellungen werden automatisch gespeichert.

Andere Einstellungen konfigurieren

Um die allgemeinen Einstellungen anzuzeigen, wählen Sie im Menü Einstellungen die Option Andere Einstellungen und drücken Sie OK.

Andere Einstellungen Menü Zeitlimit 60 Sek > Verschlüsselte Kanäle suchen Ja Blauer Hintergrund Aus Software-Upgrade V.0.2.7 Application Version V.0.2.7 Für Schwerhörige Aus Audio Beschreibung Aus TV-Auto-AUS 4 h Übertragungsart Digital Aerial Standby Search Aus E-Pop Aktiviert Land : UK Wert ändern Navigieren MENU Verlassen

Steuerung

Wählen Sie eine Option mit den Tasten "▼" oder "▲" aus.

Stellen Sie eine Option mit den Tasten "◀" oder "▶" in.

Drücken Sie die Taste OK, um ein Untermenü anzuzeigen.

Menü Zeitlimit: Ändert die Anzeigezeit für den Menübildschirm.

Verschlüsselte Kanäle suchen: Wenn diese Einstellung auf JA gesetzt ist, werden beim Suchvorgang auch die verschlüsselten Kanäle gesucht. Wird die Funktion manuell auf NEIN gesetzt, werden bei der automatischen oder manuellen Suche keine verschlüsselten Kanäle berücksichtigt.

Softwareaktualisierung: Um sicherzustellen, dass Ihr TV-Gerät stets auf dem aktuellen Stand ist, müssen Sie diese Einstellung verwenden. Damit es richtig funktioniert, muss das TV-Gerät im Standby-Modus sein.

Upgradeoptionen Automatische Suche < Aktiviert > Suche nach Upgrade OK

Sie können durch Einstellen der Option Automatische Suche die automatische Aktualisierung aktivieren oder deaktivieren.

Mit Suche nach Upgrade können Sie manuell nach neuer Software suchen.

Software-Version: Zeigt die aktuelle Software-Version an.

Hörgeschädigte: Wenn der Programmanbieter spezielle Audiosignale überträgt, können Sie diese Einstellung auf Ein setzen, um solche Signale zu empfangen.

Bildbeschreibung: Bei der Bildbeschreibung handelt es sich um eine zusätzliche Audiospur für blinde und sehbehinderte Konsumenten von visuellen Medien wie Filmen und Fernsehen. Ein Erzähler beschreibt die Darstellung und das Geschehen auf dem Bildschirm in den natürlichen Pausen im normalen Audiokanal (und manchmal falls erforderlich auch während der Dialoge). Sie können diese Funktion nur verwenden, wenn der Sender die zusätzliche Audiospur unterstützt.

Audio Beschreibung Audio Beschreibung < Aus > Verfügbare Sprachen eng Bevorzugte Sprache English Relative Lautstärke 50

TV-Autoabschaltung: Hier können Sie den Zeitwert für die automatische Abschaltung einstellen. Ist dieser Wert erreicht und es wird kein Steuerbefehl an das TV-Gerät übertragen, schaltet sich dieses ab.

Übertragungstyp (optional): Wenn Sie den gewünschten Übertragungstyp mit den Tasten "◀" oder "◀" einstellen, zeigt das TV-Gerät die entsprechende Kanalliste an. Gibt es für den gewählten Typ keine gespeicherten Kanäle, wird die Meldung "Keine Kanäle für diesen Typ gefunden" angezeigt.

Standby-Suche (Optionen) : Zeigt die Programmoptionen an, einschließlich der Wählen Sie mit den Tasten“▼” oder “▲die Einstellung Standby-Suche und drücken Sie die Taste“◀” oder “▶”, um die Option auf Ein oder Aus zu setzen. Wenn Sie die Standby-Suche auf Aus stellen, steht diese Funktion nicht mehr zur Verfügung. Um die Standby-Suche zu verwenden, stellen Sie bitte sicher, dass die Standby-Suche auf Ein eingestellt ist.

E-Pop : Wenn Sie den E-pop auf "Aktiviert" stellen, werden die TV-Funktionen oben auf dem Bildschirm dargestellt.

Um diese Funktion zu deaktivieren, wählen Sie bitte "Deaktiviert".

Andere Funktionen

Anzeige der TV-Information: Programmnummer, Programmname, Klanganzeige, Zeit, Teletext, Kanaltyp und Auflösungsinformationen werden am Bildschirm angezeigt, wenn ein neues Programm eingegeben wird oder die Taste "INFO" gedrückt wird.

Stummschaltungsfunktion: Drücken Sie die Taste "", um den Ton abzuschalten. Die Stummschaltungsanzeige wird im oberen Teil des Bildschirms angezeigt. Um die Stummschaltung wieder auszuschalten, gibt es zwei Alternativen: Sie können die Taste "" drücken oder alternativ dazu einfach den Lautstärkepegel höher oder niedriger stellen.

Auswahl Bildmodus: Durch Drücken der Taste PRESETS können Sie die Einstellungen für den Bildmodus je nach Wunsch vomehmen. Die verfügbaren Optionen sind Dynamisch, Natürlich, Kino und Spiele.

Anzeigen von Untertiteln Sind in der Übertragung Untertitelinformationen verfügbar, können Sie diese durch Drücken der Taste UNTERTITEL auf der Fernbedienung aktivieren. Drücken Sie nochmals SUBTITLE, um die Untertitel wieder zu deaktivieren.

Wenn "Untertitel" auf EIN ist, erscheint bei Drücken der Taste "" die folgende Warnmeldung (** nur für UK/GB)

Interaktive Dienste sind nicht verfügbar, wenn Untertitel eingeschaltet sind. Wollen Sie die Untertitel nun abschalten? Ja Nein

Teletext

Das Teletext-System überträgt Informationen wie Nachrichten, Sport und Wetter auf Ihr TV-Gerät. Wenn das Signal schwächer wird, zum Beispiel bei schlechten Witterungsbedingungen, können Textfehler auftreten, oder der Textmodus insgesamt deaktiviert werden.

Die Teletext-Funktionstasten werden unten angeführt:

“☐” Teletext / Mix : Aktiviert bei einmaligem Drücken den Teletext. Drücken Sie nochmals diese Taste, um den Teletext-Bildschirm über dem Programm anzuzeigen (Mix). Durch erneutes Drücken wird der Teletextmodus beendet.

"RETURN" - Indexseite Dient zur Auswahl der Teletext-Indexseite.

"INFO" - Anzeigen Zeigt verborgene Informationen an (z. B. Lösungen von Rätseln oder Spielen).

"OK" Halten Hält falls gewünscht eine Seite an. Um die Haltefunktion aufzuheben, nochmals diese Taste drücken

“◀” Unterseiten wählt Unterseiten aus (sofern verfügbar), wenn der Teletext aktiv ist.

P+ / P- und Ziffern (0-9) Zum Auswählen einer Seite drücken.

HINWEIS: Die meisten TV-Sender verwenden Seitennummer 100 für die Indexseite.

Farbtasten (ROT/GRÜN/GELB/BLAU)

Ihr TV-Gerät unterstützt die Systeme FASTEXT und TOPtext. Wenn diese Systeme verfügbar sind, werden die Seiten in Gruppen oder Themen unterteilt. Ist das FASTEXT-System verfügbar, werden die Abschnitte einer Teletextseite farbcodiert und können dann durch Drücken der entsprechenden Farbtaste ausgewählt werden. Drücken Sie eine Farbtaste je nach Wunsch. Farbiger Text zeigt Ihnen an, welche Farbtasten Sie verwenden können, wenn eine Übertragung im TOPtext-System vorhanden ist. Durch Drücken der Tasten “▼” oder “▲wird die jeweils nächste oder vorhergehende Seite angefordert.

Tipps

Pflege des Bildschirms: Reinigen Sie den Bildschirm mit einem leicht feuchten, weichen Tuch. Verwenden Sie keinerlei Scheuermittel oder aggressive Reinigungsmittel, da solche Mittel die Schutzschicht des Bildschirms beschädigen können. Ziehen Sie zu Ihrer eigenen Sicherheit grundsätzlich den Netzstecker, wenn Sie das Gerät reinigen. Wenn Sie das Fernsehgerät bewegen, halten Sie es an der Unterseite gut fest.

Zurückbleibendes Bild: Beachten Sie, dass bei der Anzeige von stehenden Bildern Geisterbilder auftreten können. Solche Bildstörungen auf LED-TVs verschwinden meist nach einer Weile wieder. Schalten Sie das Gerät für eine Weile ab.

Um solche Störungen von vornherein zu vermeiden, sollten Sie keine stehenden Bilder lange Zeit anzeigen lassen.

Kein Strom: Wenn das Gerät keinen Strom hat, überprüfen Sie bitte das Netzkabel und dessen Anschluss an der Steckdose.

Schlechte Bildqualität: Haben Sie die richtige Farbnorm ausgewählt? Ist Ihr TV-Gerät oder die Hausantenne zu nahe an nicht geerdeten Audiogeräten oder Neonlichtern, etc. aufgestellt? Berge oder hohe Gebäude können dazu führen, dass Bilder doppelt dargestellt werden oder Geisterbilder entstehen. Manchmal können Sie die Bildqualität verbessern, indem Sie die Antenne anders ausrichten. Kann das Bild bzw. der Text kaum erkannt werden? Überprüfen Sie, ob Sie die richtige Frequenz eingegeben haben. Bitte stellen Sie die Kanäle neu ein. Die Bildqualität kann sich verschlechtern, wenn zwei Zusatzgeräte gleichzeitig an das TV-Gerät angeschlossen werden.

Trennen Sie in diesem Fall eines der Zusatzgeräte wieder ab.

Kein Bild: Ist die Antenne richtig angeschlossen? Sind die Stecker fest mit der Antennenbuchse verbunden? Ist das Antennenkabel beschädigt? Wurden geeignete Stecker verwendet, um die Antenne anzuschließen? Wenn Sie nicht sicher sind, fragen Sie Ihren Händler. Kein Bild bedeutet, dass Ihr TV-Gerät kein Signal empfängt. Haben Sie die richtigen Tasten auf der Fernbedienung betätigt? Versuchen Sie es noch einmal. Stellen Sie auch sicher, dass die richtige Eingangsquelle ausgewählt ist.

Ton: Sie hören keinen Ton. Haben Sie den Ton eventuell durch das Betätigen der Taste unterbrochen? Es funktioniert nur ein Lautsprecher. Ist die Balance auf nur eine Seite eingestellt? Siehe Menü Ton.

Fernbedienung: Das Gerät spricht nicht auf die Fernbedienung an. Möglicherweise sind die Batterien leer. In diesem Fall können Sie die Tasten direkt am TV-Gerät verwenden.

Eingabequellen: Wenn Sie keine Eingabequelle wählen können, haben Sie wahrscheinlich kein Gerät angeschlossen. Wenn Sie ein Gerät angeschlossen haben, überprüfen Sie die AV-Kabel und deren Anschluss.

Anhang A: Typische Anzeigemodi PC-Eingang

Das Display hat eine maximale Auflösung von 1920 x 1200. Die folgende Tabelle illustriert einige der typischen Anzeigemodi. Unter Umständen unterstützt Ihr TV keine verschiedenen Auflösungen. Die unterstützten Auflösungen werden unten aufgelistet. Wenn Sie Ihren PC mit einer nicht unterstützten Auflösung betreiben, erscheint eine Warnmeldung am Bildschirm.

Index	Auflösung	Frequenz
1	640x400 70Hz
2	640x480 60Hz
3	640x480 72Hz
4	640x480 75Hz
5	800x600 56Hz
6	800x600 60Hz
7	800x600 70Hz
8	800x600 72Hz
9	800x600	75Hz
10	1024x768 60Hz
11	1024x768 70Hz
12	1024x768 72Hz
13	1024x768 75Hz
14	1152x864 75Hz
15	1280x768 60Hz
16	1360x768	60Hz
17	1280x768	75Hz
18	1280x960	60Hz
19	1280x960	75Hz
20	1280x1024	60Hz
21	1280x1024	75Hz
22	1400x1050	60Hz
23	1600x1200	60Hz
24	1920x1080	60Hz
25	1920x1200	60Hz

Anhang B: AV- und HDMI-

Signalkompatibilität

(Eingangssignaltypen)

Quelle	Unterstützte Signale		Verfügbar
EXT-1(SCART-1)	PAL 50/60 O
	NTSC 60 O
	RGB 50 O
	RGB 60 O
EXT-2(SCART-2)	PAL 50/60 O
	NTSC 60 O
	RGB 50 X
	RGB 60 X
SIDE AV	PAL 50/60 O
	NTSC 60 O
YPbPr	480I 60Hz O
	480P 60Hz O
	576I 50Hz O
	576P 50Hz O
	720P 50Hz O
	720P 60Hz O
	1080I 50Hz O
	1080I 60Hz O
	1080P 50Hz O
	1080P 60Hz O
HDMI1HDMI2HDMI3HDMI4	480I 60Hz O
	480P 60Hz O
	576I 50Hz O
	576P 50Hz O
	720P 50Hz O
	720P 60Hz O
	1080I 50kHz O
	1080I 60Hz O
	1080P 50Hz O
	1080P 60Hz O
	1080P 24Hz O

(X: Nicht möglich, O : Möglich)

In einigen Fällen kann unter Umständen ein Signal nicht richtig auf dem LED-Schirm angezeigt werden. Das Problem kann durch eine Inkompatibilität in den Standards des Quellgeräts verursacht werden (DVD, Settop-Box etc.). Wenn solche Probleme auftreten, wenden Sie sich bitte an Ihren Händler und/oder den Hersteller des Geräts.

Anhang C: Unterstützte DVI-

Auflösungen

Index	Auflösung	Frequenz
1	640x400	70Hz
2	640x480	60Hz
3	640x480	72Hz
4	640x480	75Hz
5	800x600	56Hz
6	800x600	60Hz
7	800x600	70Hz
8	800x600	72Hz
9	800x600	75Hz
10	1024x768	60Hz
11	1024x768	70Hz
12	1024x768	72Hz
13	1024x768	75Hz
14	1152x864	75Hz
15	1280x768	60Hz
16	1360x768	60Hz
17	1280x768	75Hz
18	1280x960	60Hz
19	1280x960	75Hz
20	1280x1024	60Hz
21	1280x1024	75Hz
22	1400x1050	60Hz
23	1600x1200	60Hz
24	1920x1080	60Hz
25	1920x1200	60Hz
26	480p 60Hz
27	576p 50Hz
28	720p 50Hz
29	720p 60Hz
30	1080i 50Hz
31	1080i 60Hz
32	1080p	24Hz
33	1080p	25Hz
34	1080p	30Hz
35	1080p	50Hz
36	1080p	60Hz

Anhang D: Im USB-Modus unterstützte Dateiformate

Medium	Datei-erweiterung	Format		Hinweise
		Video	Audio	(Max. Auflösung / Bitrate etc.)
Film	.mpg, .mpeg	MPEG1, 2 MPEG Layer	1/2/3	MAX 1920x1080 @ 30P 20Mbit/sek.
	.dat MPEG1, 2		MPEG2
	.vob MPEG2
	.mkv H.264, MPEG1,2,4 EAC3 / AC3
	.mp4	MPEG4, Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10-beta1/2 H.264	PCM/MP3
	.avi	MPEG2, MPEG4 PCM/MP3		MAX 1920x1080 @ 30P 20Mbit/sec
		Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10-beta1/2 H.264	PCM
Musik .mp3 -			MPEG 1 Layer 1 / 2 (MP3)	32 Kbps ~ 320 Kbps (Bitrate)32 KHz ~ 48 KHz (Samplingrate)
Foto	.jpg .jpeg	Baseline JPEG		max. B x H = 15360 x 8640 4147200 Bytes
		Progressive JPEG		max. B x H = 1024 x 768 6291456 Bytes
	.bmp -			max. B x H = 9600 x 6400 3840000 Bytes
Untetitel	.sub	-		-
	.srt

Anhang E: Softwareaktualisierung

- Ihr TV-Gerät kann neue Software-Upgrades über das Internet oder über TV-Übertragungskanäle finden und installieren.

Bei der Suche über TV-Übertragungskanäle durchsucht das TV-Gerät die in den Einstellungen gespeicherten Kanäle. Vor der Upgradesuche sollten daher alle verfügbaren Kanäle eingestellt und aktualisiert werden.

1) Softwareupgrade-Suche über Benutzerschnittstelle

Sie können eine manuelle Suche nach neuen Softwareupgrades für Ihr TV-Gerät durchführen.

Navigieren Sie dazu im Hauptmenü. Wählen Sie Einstellungen und dann Weitere Einstellungen. Wählen Sie im Menü Weitere Einstellungen die Option Softwareupgrade und drücken Sie die Taste OK, um das Menü Upgradeoptionen zu wählen.

Wählen Sie im Menü Upgradeoptionen die Option Suche nach Upgrade und drücken Sie OK.

Wird ein neues Upgrade gefunden, beginnt das Gerät mit dem Herunterladen. Ein Fortschrittsbalken zeigt die verbleibende Dauer an. Nach Abschluss des Herunterladens wird eine Meldung angezeigt, dass Sie zum Aktivieren der neuen Software das Gerät neu booten müssen. Drücken Sie OK, um den Bootvorgang fortzusetzen.

2) Upgrademodus Suche um 3 Uhr früh

Wenn die Option Automatische Suche im Menü Upgradeoptionen aktiviert ist, schaltet sich das Gerät um 3:00 früh ein und sucht auf den Übertragungskanälen nach neuen Softwareupgrades. Wird eine neue Software gefunden und erfolgreich heruntergeladen, arbeitet das TV-Gerät ab dem nächsten Einschaltvorgang mit der neuen Softwareversion.

Hinweis zum Rebootvorgang: Das Rebooten ist der letzte Schritt beim Upgradevorgang, wenn einen neue Software erfolgreich heruntergeladen wurde. Während des Reboots führt das TV-Gerät die letzten Initialisierungen durch. Dabei wird das Panel abgeschaltet und die Front-LED zeigt die Aktivität durch Blinken an. Nach etwa 5 Minuten startet das TV-Gerät neu mit der neu aktivierten Softwareversion.

Wenn das TV-Gerät nach 10 Minuten noch immer nicht gestartet hat, ziehen Sie den Netzstecker, warten Sie 10 Minuten, und stecken Sie ihn wieder ein. Das TV-Gerät sollte nun mit der neuen Software starten. Funktioniert das Gerät noch immer nicht, wiederholen Sie den Ab-/Ansteckvorgang noch einige Male. Wenn auch dies nichts ändert, wenden Sie sich bitte an den Kundendienst, um das Problem beheben zu lassen.

VORSICHT: Ziehen Sie auf keinen Fall den Netzstecker, solange beim Rebootvorgang die LED noch blinkt. Dies kann dazu führen, dass das TV-Gerät nicht mehr gestartet werden kann. Dies kann dann nur vom Kundendienst behoben werden.

Informationen über die Entsorgung von Altgeräten und Batterien

[nur für die Europäische Union]

Diese Symbole zeigen an, dass das elektrische oder elektronische Gerät am Ende seiner Nutzungsdauer nicht als normaler Haushaltsmüll entsorgt werden darf. Wenn Sie dieses Produkt oder Batterien entsorgen wollen, beachten Sie bitte die Sammelsysteme und –einrichtungen für die entsprechende Wiederverwertung.

Hinweis: Das Zeichen Pb unter dem Batteriensymbol bedeutet, dass diese Batterie Blei enthält.

Technische Daten

TV-ÜBERTRAGUNG

Programmspeicherplätze

100 analog / 900 digital

KANALANZEIGE

Bildschirmanzeige

RF-ANTENNENEINGANG

75 Ohm (nicht geregelt)

BETRIEBSSPANNUNG

220-240V AC, 50 Hz.

AUDIO

Deutsch + Nicam Stereo

AUDIO-AUSGANGSLEISTUNG (WRMS.) (10% THD)

2×8

LEISTUNGSAUFNAHME (W)

150 W (max.)

PANEL

16:9-Display, 40" Bildschirmgröße

ABMESSUNGEN (mm)

TxLxB (Mit Standfuß): 221 x 956 x 606

Gewicht (kg): 15,00

TxLxB (Ohne Standfuß): 40 x 956 x 569

Gewicht (kg): 13,00

AUS-/EINGANGS-ANSCHLÜSSE

4 x HDMI

2 x Scart

2 x USB

1 x PC / VGA

1 x Digital Audio out (koaxial)

1 x 3,5 mm Klinke Kopfhörerausgang

1 x Cl - Slot

1 x Seiten A/V

Digitaler Empfang (DVB-T)

Übertragungsnormen:

DVB-T, MPEG2, DVB-T, MPEG4 HD

I. DEMODULATION

• Symbolrate: COFDM mit 2K/8K FFT-Modus.

- Modulation: 16-QAM - 64-QAM FEC für alle DVB-Modi (wird automatisch gefunden)

• MHEG-5 Engine, erfüllt Engine Profile 1

- Objektkarussell-Support erfüllt ISO/IEC 135818-6 und UK DTT-Profil (Nur UK).

- Frequenzbereich : 474-850 MHz für UK-Modelle

• II. VIDEO

- H.264 (MPEG-4 p. 10) Main- und High Profile Level 4.1/MPEG-2 MP@HL Videodecoder.

- HD-Anzeige kompatibel mit mehreren Formaten (1080i, 720p, 576p)

- Analoger CVBS-Ausgang. (Ist bei HD-Kanälen nicht verfügbar).

• III. AUDIO

- MPEG-1 Layer I/II, MPEG-2 Layer II, AAC, HEAAC, AC3, E-AC3

- Unterstützte Abtastfrequenzen 32, 44,1 und 48 kHz

Digitaler Empfang (DVB-C)

Übertragungsnormen:

DVB-C, MPEG2, DVB-C, MPEG4

i. DEMODULATION

-Symbolrate: 4.0 Msymbole/s bis 7.2 Msymbole/s

-Modulation: 16-QAM, 32-QAM, 64-QAM, 128-QAM und 256-QAM

ii. VIDEO

- Alle MPEG2 MP@ML-Formate mit Aufwärtskonvertierung und Filterung auf CCIR601-Format.

-Analoge CVBS-Ausgabe.

iii. AUDIO

-Alle MPEG1 Layer 1- und 2-Modi

-Unterstützte Abtastfrequenzen sind 32, 44,1 und 48 kHz.

Hinweis zur Konformität

Das Fernsehgerät entspricht den folgenden Normen:

In Bezug auf die Konformität mit den grundlegenden Anforderungen und den relevanten Vorschriften entspricht dieses Gerät der EMC-Richtlinie 2004/108/EC sowie der Richtlinie 2006/95/EC für Niederspannungsgeräte. Anforderungen für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (Richtlinie 2009/125/EC nach der Durchführungsverordnung Nr. 642/2009).

EN 55013: 2001 + A1:2003 + A2:2006

EN 55020: 2007

EN 61000-3-2:2006

EN 61000-3-3: 1995 + A1:2001 + A2:2005

EN 60065: 2002 + A1:2006 + A11:2008

EN 55022:2006 (Geräteklasse A)

EN 55024:1998 + A1:2001 + A2:2003

Importiert durch:

VESTEL GERMANY GmbH

Parkring 6

D-85748 Garching b. München

Deutschland

WARNUNG

Dies ist ein Produkt der Klasse A. Im Hausgebrauch kann dieses Produkt Funkstörungen verursachen. In diesem Fall muss der Benutzer unter Umständen entsprechende Maßnahmen ergreifen.

Definition der Begriffe

Bildverhältnis

Dieser Begriff bezieht sich auf das Verhältnis von Bildhöhe und -breite.

AVL

Automatische Lautstärkebegrenzung.

Helligkeit

Diese Steuerung definiert den allgemeinen Helligkeitsgrad des Gesamtbilds.

Kontrast

Damit wird der Bereich der optischen Dichte und der Ton des Gesamtbilds eingestellt.

Component-Audioeingänge

Wird für den normalen analogen Audioanschluss zwischen Geräten verwendet.

Component-Videoeingänge (Y/Pb/Pr)

Dieses Videosignal setzt sich aus den Farbunterschieden und einem Luminanzsignal zusammen.

HDMI

High Definition Multimedia Interface. Dieser Anschluss liefert ein unkomprimiertes digitales Video- und Audiosignal hoher Qualität. Dabei werden Audio- und Videosignale über einen einzigen Anschluss ausgegeben.

NTSC

Der in den USA verwendete Standard für Zeilen-TV-Signale, der auch in einigen anderen Ländern verwendet wird.

OSD

Bildschirmanzeige (On Screen Display). Informationen wie Kanalnummer und Lautstärke, die auf dem Bildschirm des TV-Geräts angezeigt werden.

PAL

Europäische Norm für Zeilen-TV-Signale.

SECAM

Ein in Frankreich und einigen anderen Ländern verwendetes Videoformat, das dem Format PAL ähnlich ist.

Scart

Audio-/Video-Anschluss mit 21 Pins, wird hauptsächlich bei TV-Geräten in Europa verwendet.

Schärfe

Eine Steuerung, die den Effekt einer größeren Auflösung durch Hell-/Dunkelübergänge erzeugt.

System

Definiert die Übertragungsart des TV-Bilds, da das Übertragungssystem nicht in allen Ländern dasselbe ist.

VGA

VGA ist ein verbreiteter Standard für die Grafikanzeige auf PCs.

LPCM

LPCM steht für Pulse Code Modulation und ist ein digitales Audiosignal.

MPEG

Kurzform für Moving Picture Experts Group. Dabei handelt es sich um einen internationalen Standard für die Kompression von bewegten Bildern. Auf einigen DVDs sind die digitalen Audiosignale in diesem Format komprimiert und aufgenommen.

Contents

Features 40

Introduction....40

Preparation 40

Andere Einstellungen Menu Zeitlimit < 60 Sek >> Verschlüsselte Kanäle suchen Ja Blauer Hintergrund Aus Software-Upgrade V.0.2.7 Application Version V.0.2.7 Für Schwerhörige Aus Audio Beschreibung Aus TV-Auto-AUS 4 h Übertragungsart Digital Aerial Standby Search Aus E-Pop Aktiviert Land : UK Wert ändern Navigieren MENU Verlassen

Operation

-Modulation: 16-QAM, 32-QAM, 64-QAM, 128-QAM et 256-QAM

II. VIDÉO

Wir freuen uns, dass Sie sich für den Kauf eines Produktes unseres Hauses entschieden haben, und wünschen Ihnen viel Spaß mit diesem hochwertigen Produkt. Unsere strenge Fertigungskontrolle gewährleistet die hohe Qualität unserer Geräte. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für die Dauer von

2 Jahren

ab Kaufdatum nach den nachfolgenden Bedingungen:

1. Diese Garantie lässt Ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkäufer des Gerätes unberührt. Diese Rechte werden durch die von uns gewährte Herstellergarantie nicht eingeschränkt.
2. Die von uns gewährte Garantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und beschränkt sich auf das Gebiet der Schweiz
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Unsere Garantieleistung umfasst während der Garantiedauer nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöhne, Materialkosten und die Transportkosten des Gerätes innerhalb der Schweiz.
5. Zur Geltendmachung Ihrer Beanstandung setzen Sie sich bitte mit folgender Servicenummer in Verbindung:

M-Infoline 0848 84 0848 www.migros.ch

Es wird empfohlen die Originalverpackung aufzubewahren, um im Garantiefalle einen sicheren Transport des Gerätes zu gewährleisten. Eine kurze Beschreibung Ihrer Beanstandung wäre sehr hilfreich und unterstützt die schnelle Reparatur und Rücklieferung des Gerätes.

1. Sie müssen den Kaufnachweis führen. Hierzu genügt das Original des Kassenzettels, den Sie dem Gerät beifügen. Ohne Kaufnachweis können wir leider keine kostenlosen Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns eine Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück und berechnen Ihnen eine Pauschale für Transport und Ausarbeitung des Kostenvoranschlags.

2. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.

3. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

4. Kein Garantieanspruch besteht:

5. bei unsachgemäßer Behandlung

6. bei mechanischer Beschädigung des Gerätes von außen
7. bei Transportschäden
8. bei Verschleiß
9. bei Bedienungsfehlern
10. bei Aufstellung des Gerätes in Feuchträumen oder im Freien
11. bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
12. bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung
13. bei Missachtung der Bedienungsanleitung.
14. wenn das Gerät keinen technischen Defekt aufweist.

15. bei Pixelfehlern die innerhalb der in der ISO Norm 13406-2 festgelegten (Pixelfehlerklasse II) Toleranzen liegen

16. Die Garantie umfasst keine weitergehende Haftung unsererseits, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z.B. Wegekosten, Handlingskosten, etc.). Hierdurch wird jedoch unsere gesetzliche Haftung, insbesondere nach dem Produkthaftungsgesetz, nicht eingeschränkt oder ausgeschlossen.

17. Von uns erbrachte Garantieleistungen verlängern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauschter Komponenten.
18. Zur Validisierung Ihres Anspruches und um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie uns bitte immer den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z.B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw...)

Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät!

"This warranty card is only valid in Switzerland."
"Deze garantiekaart is enkel beschikbaar in Zwitserland."
"Questa scheda di garanzia è valida solo in Svizzera".
"Cette garantie est valable seulement en Suisse."
"El certificado de garantía sólo es válido en Suiza."
"Dieses Garantiezertifikat ist nur für die Schweiz gültig."
"Bu garanti kartı sadece İsviçre'de geçerlidir."

WAR_Mi_2007_2_DE

Garantie fabricant

"Dieses Garantiezertifikat ist nur für die Schweiz gültig."

"Dieses Garantiezertifikat ist nur für die Schweiz gültig."
