BEDIENUNGSANLEITUNG DL40F180X2 DURABASE

• Deutsch - 1 - Inhalt Sicherheitsinformationen p. 2
• Erste Schritte p. 3
• Meldungen & Eigenschaften & Zubehör p. 3
• TV Eigenschaften p. 3
• Steuertasten am TV-Gerät p. 3
• Stromversorgung anschließen p. 4
• Fernbedienung p. 5
• Anschlüsse p. 6
• Menü Medienbrowser p. 8
• Quick-Menü p. 8
• Menü-Eigenschaften und -Funktionen p. 9
• Allgemeine Bedienung p. 12
• Verwendung der Kanalliste p. 12
• Jugendschutzeinstellungen p. 12
• Elektronischer Programmführer (EPG) p. 12
• Softwareaktualisierung p. 12
• Tipps zur Fehlersuche und -behebung p. 13
• Typische Anzeigemodi PC-Eingang p. 14
• Im USB-Modus unterstützte Dateiformate p. 14
• AV- und HDMI-Signalkompatibilität p. 14

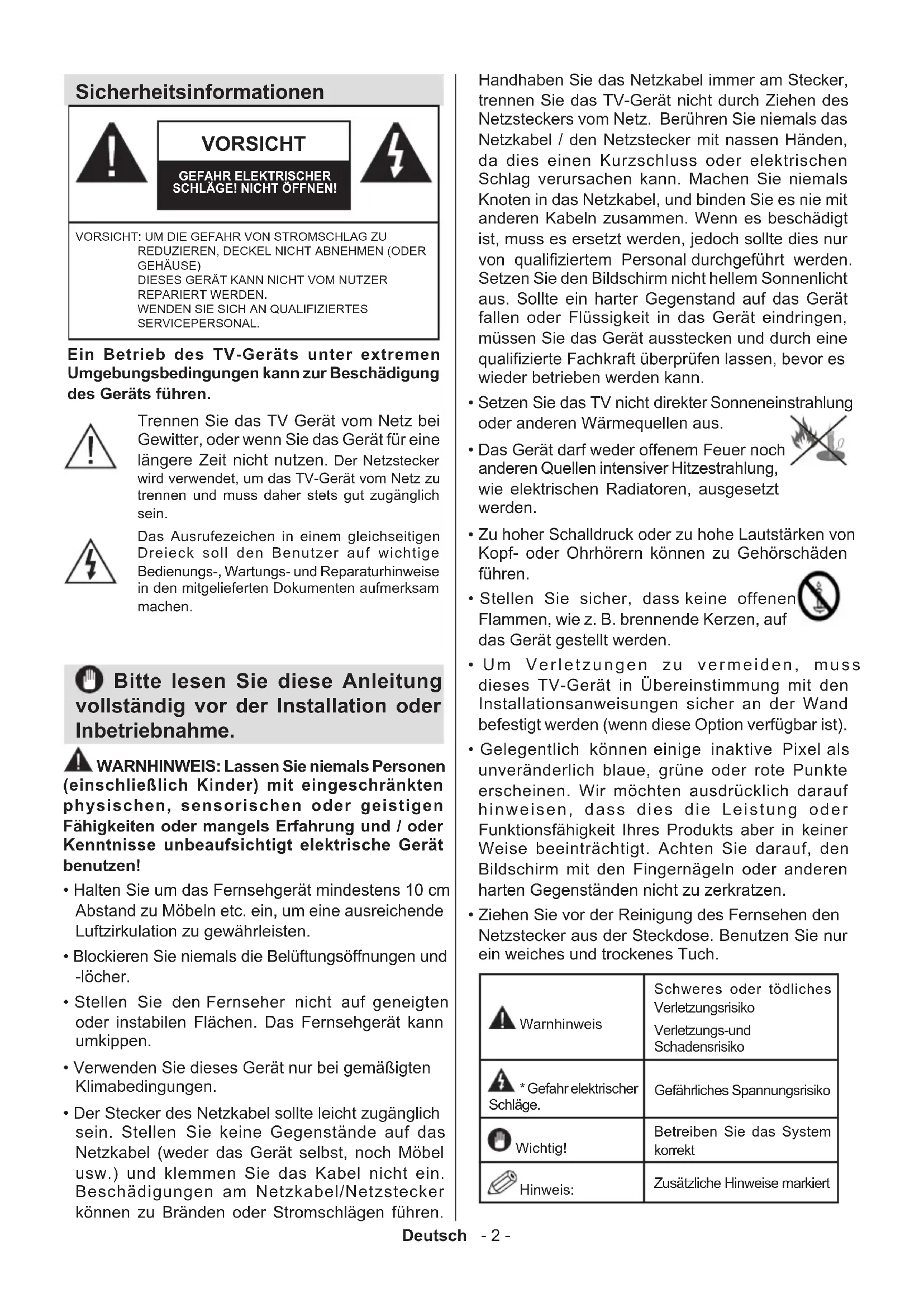

• Hinweis zur Konformität Deutsch - 2 - Sicherheitsinformationen Ein Betrieb des TV-Geräts unter extremen Umgebungsbedingungen kann zur Beschädigung des Geräts führen. VORSICHT GEFAHR ELEKTRISCHER SCHLÄGE! NICHT ÖFFNEN!VORSICHT: UM DIE GEFAHR VON STROMSCHLAG ZU REDUZIEREN, DECKEL NICHT ABNEHMEN (ODER GEHÄUSE) DIESES GERÄT KANN NICHT VOM NUTZER REPARIERT WERDEN. WENDEN SIE SICH AN QUALIFIZIERTES SERVICEPERSONAL. Trennen Sie das TV Gerät vom Netz bei Gewitter, oder wenn Sie das Gerät für eine längere Zeit nicht nutzen. Der Netzstecker wird verwendet, um das TV-Gerät vom Netz zu trennen und muss daher stets gut zugänglich sein. Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf wichtige Bedienungs-, Wartungs- und Reparaturhinweise in den mitgelieferten Dokumenten aufmerksam machen. Bitte lesen Sie diese Anleitung vollständig vor der Installation oder Inbetriebnahme. WARNHINWEIS: Lassen Sie niemals Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder Kenntnisse unbeaufsichtigt elektrische Gerät benutzen! p. 15

Abstand zu Möbeln etc. ein, um eine ausreichende Luftzirkulation zu gewährleisten.

-löcher. auf geneigten oder instabilen Flächen. Das Fernsehgerät kann umkippen.

sein. Stellen Sie keine Gegenstände auf das Netzkabel (weder das Gerät selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Beschädigungen am Netzkabel/Netzstecker können zu Bränden oder Stromschlägen führen. Handhaben Sie das Netzkabel immer am Stecker, trennen Sie das TV-Gerät nicht durch Ziehen des Netzsteckers vom Netz. Berühren Sie niemals das Netzkabel / den Netzstecker mit nassen Händen, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Machen Sie niemals Knoten in das Netzkabel, und binden Sie es nie mit anderen Kabeln zusammen. Wenn es beschädigt ist, muss es ersetzt werden, jedoch sollte dies nur

Setzen Sie den Bildschirm nicht hellem Sonnenlicht aus. Sollte ein harter Gegenstand auf das Gerät fallen oder Flüssigkeit in das Gerät eindringen, müssen Sie das Gerät ausstecken und durch eine

wieder betrieben werden kann. direkter Sonneneinstrahlung oder anderen Wärmequellen aus.

anderen Quellen intensiver Hitzestrahlung, wie elektrischen Radiatoren, ausgesetzt werden.

Kopf- oder Ohrhörern können zu Gehörschäden führen.

Flammen, wie z. B. brennende Kerzen, auf das Gerät gestellt werden.

dieses TV-Gerät in Übereinstimmung mit den Installationsanweisungen sicher an der Wand befestigt werden (wenn diese Option verfügbar ist).

unveränderlich blaue, grüne oder rote Punkte erscheinen. Wir möchten ausdrücklich darauf hinweisen, dass dies die Leistung oder Funktionsfähigkeit Ihres Produkts aber in keiner Weise beeinträchtigt. Achten Sie darauf, den Bildschirm mit den Fingernägeln oder anderen harten Gegenständen nicht zu zerkratzen.

Netzstecker aus der Steckdose. Benutzen Sie nur ein weiches und trockenes Tuch. Warnhinweis Schweres oder tödliches Verletzungsrisiko Verletzungs-und Schadensrisiko

• Gefahr elektrischer Schläge. Gefährliches Spannungsrisiko Wichtig! Betreiben Sie das System korrekt Hinweis: Zusätzliche Hinweise markiertErste Schritte Deutsch - 3 - Meldungen & Eigenschaften & Zubehör Umweltinformationen Dieses TV-Gerät wurde so konstruiert, dass es die Umwelt schützt und weniger Energie verbraucht. Um den Energieverbrauch zu senken, gehen Sie wie folgt vor: Wenn Sie den Öko-Modus auf Ein setzen, schaltet das Gerät in den stromsparenden Modus um. Die

Abschnitt "Bild" des Hauptmenüs. Ist dies nicht der Fall, können die Einstellungen nicht geändert werden. Wenn Sie die Option “Bild aus” ausgewählt haben wird eine Meldung erscheinen und der Bildschirm sich nach 3 Sekunden abschalten. Schalten Sie das Gerät aus oder ziehen Sie den Netzstecker, wenn das TV-Gerät nicht verwendet wird. Dies wird auch den Energieverbrauch reduzieren. Standby-Meldungen Wenn das Fernsehgerät für 5 Minuten keinen Eingangssignal empfängt (z.B. von einer Antenne oder HDMl Quelle), wird sich das TV-Gerät in Standby versetzen. Wenn Sie das TV-Gertät wieder einschalten wollen drücken Sie die Ein Taste auf der Fernbedienung. Es wird die Meldung “Standby kein Signal” erscheinen, drücken Sie OK um fortzufahren. Sollten Sie das TV-Gerät für vier Stunden nicht benutzen wird es sich automatisch in den Standby versetzen. Wenn Sie das TV-Gerät wieder anschalten erscheint eine Meldung. Wählen Sie WEITER und drücken Sie OK um fortzufahren. TV Eigenschaften

Zubehör im Lieferumfang

Steuertasten am TV-Gerät TV-Bedientasten & Betrieb

3. Programm/Lautstärke/AV/Standby-Schalter

Der Kontrol-Schalter ermöglicht Ihnen die Lautstärke / Programme / Quellen und Standby-Ein-Funktionen des Fernsehers zu steuern. Um die Lautstärke zu ändern: Erhöhen Sie die Lautstärke durch Drücken der Taste nach oben. Verringern Sie die Lautstärke durch Drücken der Taste nach unten. Kanal wechseln: Kanal wechseln: Blättern Sie durch die gespeicherten Kanäle durch Drücken der Taste nach oben oder unten. Erste SchritteDeutsch - 4 - Zum Ändern der Signalquelle: Drücken Sie die Mitte der Taste zweimal, nun erscheint die Quellenliste auf dem Bildschirm. Sie können durch die Quellenliste blättern indem Sie das Rad nach oben oder unten bewegen. TV ausschalten: Drücken Sie die Mitte der Taste nach unten und halten Sie sie für ein paar Sekunden, der Fernseher wird in den Standby-Modus versetzt. Legen Sie die Batterien in die Fernbedienung ein Nehmen Sie die Abdeckung an der Rückseite der Fernbedienung vorsichtig ab. Legen Sie zwei Batterien vom Typ AAA ein. Achten Sie auf die richtige Polarität der Batterien. Stromversorgung anschließen WICHTIG: Das Gerät ist nur für den Betrieb mit 220-240V Wechselspannung bei einer Frequenz von 50 Hz ausgelegt. Geben Sie Ihrem Gerät nach dem Auspacken genug Zeit, sich der Raumtemperatur der Umgebung anzupassen, bevor Sie es einstecken. Stecken Sie das Netzkabel in eine Netzsteckdose. Anschluss der Antenne Schließen Sie den Antennen- oder Kabel-TV-Stecker an die Buchse ANTENNENEINGANG (ANT) an der Rückseite des TV-Geräts an. Informationen über die Entsorgung von Altgeräten und Batterien Diese Symbole zeigen an, dass das elektrische oder elektronische Gerät am Ende seiner Nutzungsdauer nicht als normaler Haushaltsmüll entsorgt werden dürfen. Wenn Sie dieses Produkt oder Batterien entsorgen wollen, beachten Sie bitte die Sammelsysteme und –einrichtungen für die entsprechende Wiederverwertung. Hinweis: Das Zeichen Pb unter dem Batteriensymbol zeigt an,dass diese Batterie Blei enthält. Produkte Batterie Technische Daten TV-Übertragung PAL B/G D/K K Empfangskanäle VHF (BAND I/III)

HYPERBAND Anzahl der voreingestellten Kanäle

Kanalanzeige Bildschirmanzeige RF-Antenneneingang 75 Ohm (nicht geregelt) Betriebsspannung 220-240V AC, 50 Hz. Audio Deutsch+Nicam Stereo Audio Ausgangsleitung (wrms.) (10% THD) 2 x 6 Stromverbrauch 95 W Gewicht 11,00 Gerätemaße (mit Fuß) (BxTxH) 933x220x592 Gerätemaße (ohne Fuß) (BxTxH) 933x70x559 Betriebstemperaturen und Luftfeuchtigkeit 0ºC bis 40ºC, 85% Luftfeuchtigkeit maxErste Schritte Deutsch - 5 - Teletext Drücken Sie zum öffnen des Teletextes die Taste “ ”auf Ihrer Fernbedienung.Drücken Sie erneut, um Mix-Modus zu aktivieren. Drücken Sie nochmals diese Taste, um den Modus wieder zu verlassen. Folgen Sie den Anweisungen, die auf dem Bildschirm des digitalen Teletexts angezeigt werden. Fernbedienung

2. Wiedergabe (im Medienbrowser-Modus)

4. Mono- Stereo / Dual I-II / Aktuelle Sprache (bei

5. Schneller Rücklauf (im Medienbrowser-Modus)

6. Farbtasten (ROT/GRÜN/GELB/BLAU)

10. OK (Bestätigen) / Halten (im TXT-Modus)

12. Zurückkehren / Rücklauf / Indexseite (im TXT-

15. Elektronischer Programmführer (bei DVB-

17. Lautstärke + / -

19. Programm weiter / zurück

21. Info / Anzeige (im TXT-Modus)

26. Vorhergehendes Programm

27. Schneller Vorlauf (im Medienbrowser-Modus)

28. Untertitel ein-aus (im DVB Kanäle & im

Medienbrowser-Modus)

29. Stop (im Medienbrowser-Modus)

30. Pause (im Medienbrowser-Modus)

Verwendung von My button 1 Wenn auf einer gewünschten Quelle, auf einem Kanal oder Link, drücken Sie MY BUTTON 1 für 5 Sekunden, bis die “MY BUTTON ist eingestellt” Meldung auf dem Bildschirm angezeigt wird. Dies bestätigt, dass das ausgewählte MY BUTTON jetzt mit der gewählten Funktion verbunden ist.

Verwendung von My Button 2 Wenn auf einer gewünschten Quelle, auf einem Kanal oder Link, drücken Sie MY BUTTON 2 für 5 Sekunden, bis die “MY BUTTON ist eingestellt” Meldung auf dem Bildschirm angezeigt wird. Dies bestätigt, dass das ausgewählte MY BUTTON jetzt mit der gewählten Funktion verbunden ist.Erste Schritte Deutsch - 6 - HINWEIS: Wenn Sie ein Gerät über den seitlichen AV-Eingang anschließen, müssen Sie das mitgelieferten Anschlusskabel nutzen. Siehe dazu die Abbildung oben.Um PC Audio nutzen zu können müssen Sie die PC / YPbPr Audioverbindungskabel verwenden.Um PC-Audio zu nutzen, müssen Sie die Rot-Weiß-Eingänge des mitgelieferten SIDE AV CONNECTION Kabels benutzen.Wenn ein externes Gerät über den SCART-Anschluss angeschlossen wird, schaltet das Fernsehen automatisch in den AV-Modus.Wenn Sie gerade DTV-Kanäle empfangen oder im Medienbrowsermodus sind, ist die Ausgabe über die Scart-Buchse nicht verfügbar.Bei Verwendung des Wandmontage-Satzes (optional), empfehlen wir Ihnen, dass Sie vor der Montage an der Wand, alle Ihre Kabel an die Rückseite des Fernsehers anschließen. Sie dürfen nur dann das CI-Modul einsetzen oder herausnehmen, wenn das TV-Gerät ABGESCHALTET ist. Weitere Informationen über die Einstellungen finden Sie in der Bedienungsanleitung des Moduls. Anschluss Typ Kabel Gerät Scart- Anschluss

Rückseite) VGA Anschluss

Rückseite) SIDE AV PC/YPbPr Audio Anschluss (Seite) seitlicher Audio YPbPr oder PC Verbindungskabel (nicht mitgeliefert) HDMI Anschluss

Rückseite) SPDIF Anschluss

Rückseite) SIDE AV Seiten-AV Audio / Video Anschluss (Seite) (nicht mitgeliefert) KOPFHÖRER HEADPHONE Kopfhörer Anschluss (Seite) YPbPr Video Anschluss

Rückseite) PC zu YPbPr Verbindungskabel (nicht mitgeliefert) USB Anschluss (Seite)

Anschluss (Seite) CAM module AnschlüsseErste Schritte Deutsch - 7 - Ein-/Ausschalten Einschalten des TV-Geräts Schließen Sie das Netzkabel an ein 220-240V AC- Netz mit 50 Hz an. Um das TV-Gerät aus dem Standby einzuschalten, Drücken Sie die Taste “ ”, P+ / P- oder eine Zifferntaste auf der Fernbedienung. Drücken Sie die Standby-Taste, um den Fernseher auf Standby-Betrieb zu schalten. TV-Gerät ausschalten Drücken Sie die Taste “ ” auf der Fernbedienung oder drücken Sie für ein paar Sekunden das Rad am TV-Gerät. Das Gerät schaltet in den Standby-Modus. Um das TV-Gerät ganz abzuschalten, ziehen Sie den Netzstecker aus der Steckdose. Hinweis: Wenn das TV-Gerät in den Standby-Modus geschaltet wird, kann die LED blinken, um anzuzeigen, dass bestimmte Funktionen wie die Standby-Suche, Download über Antenne oder ein Timer aktiv sind. Die LED kann auch blinken, wenn Sie das TV-Gerät aus dem Standby-Modus einschalten. Erste Installation Nach dem ersten Anschalten erscheint das "Sprachauswahl"-Menü. Wählen Sie die gewünschte Sprache und drücken Sie OK. Folgen Sie nun den Anweisungen auf dem Bildschirm und die Erstinstallation zu beenden. Wenn der Geschäftsmodus ausgewählt ist, wird die Store-Modus-Option im Menü andere Einstellungen zur Verfügung stehen und Ihre TV-Features werden auf dem oberen Rand des Bildschirms dargestellt. Es wird ein Dialogfeld zur Bestätigung angezeigt: Wählen Sie JA, um fortzufahren. Ist der Heimmodus gewählt stehen die Geschäftsmodus Optionen nicht zur Verfügung. Drücken Sie OK um fortzufahren. Der Standard-PIN-Code kann sich je nach dem ausgewählten Land ändern. Wenn Sie aufgefordert werden, einen PIN-Code für die Anzeige einer Menü-Option einzugeben, verwenden Sie eine der folgenden Codes: 4725, 0000 oder 1234. Antenneninstallation Wenn Sie die Option ANTENNE im Bildschirm Suchtyp auswählen, sucht das DTV nach digitalen terrestrischen TV-Sendern. HINWEIS: Sie können die Taste MENU drücken, um abzubrechen. Wenn alle Kanäle gespeichert sind, wird die Kanalliste auf dem Bildschirm angezeigt. Wenn Sie die Kanäle nach LCN (*) sortieren wollen, wählen Sie "Ja" und drücken Sie dann OK. Drücken Sie die Taste OK, um die Kanalliste zu schließen und fernzusehen. (*) LCN ist das logische Kanalnummer System, welches verfügbare Sender laut einer erkennbaren Kanal-Sequenz organisiert. Kabelinstallation Wählen Sie die Option "Aufnahme" und drücken Sie die Taste OK. Um fortzufahren, wählen Sie bitte JA und drücken Sie die Taste OK. Um den Vorgang abzubrechen, wählen Sie NEIN und drücken Sie anschließend die Taste OK. In diesem Bildschirm können Sie die Frequenzbereiche wählen. Geben Sie die Kanalnummer oder -Frequenz über die Zifferntasten ein. Hinweis: Die Erscheinung des Menüs ändert sich mit den ausgewählten Optionen. Medienwiedergabe über USB-Eingang Über die USB-Eingänge am TV-Gerät können Sie eine USB- Festplatte oder einen USB-Speicherstick an das TV-Gerät anschließen. WICHTIG! Sichern Sie Ihre Daten, bevor Sie das USB- Gerät mit dem Fernseher verbinden. Der Hersteller übernimmt keinerlei Haftung für beschädigte oder verlorene Daten. Unter Umständen sind bestimmte Arten von USB-Geräten (z. B. MP3-Player) oder USB- Festplattenlaufwerke/-Speichersticks mit diesem TV- Gerät nicht kompatibel. Das Fernsehgerät unterstützt FAT32 oder NTFS formatierte Festplatten. Beim Formatieren von USB-Festplatten mit 1 TB (Terabyte) Speicher oder mehr können unter Umständen Probleme auftreten. Stecken Sie das Laufwerk nicht mehrmals schnell hintereinander an- und wieder ab. Dadurch könnten physische Schäden am USB-Player und am USB-Gerät selbst entstehen. Ziehen Sie das USB-Gerät nicht ab, während eine Datei wiedergegeben wird. Erste Installation (*)Deutsch - 8 - Menü Medienbrowser Sie können auf einer USB-Festplatte gespeicherte Foto-, Musik- und Videodateien wiedergeben, wenn Sie diese an Ihr TV-Gerät anschließen und den Medienbrowser starten. Schließen Sie eine USB-Festplatte an den USB-Eingang seitlich am TV-Gerät an. Wenn Sie im Medienbrowser die Taste MENU drücken, gelangen Sie zu den Bild, Ton und Einstellungen Menüoptionen. Drücken Sie MENU, um diesen Bildschirm zu verlassen. Sie können Ihre Einstellungen für den Medienbrowser mit dem Dialog Einstellungen anpassen. Endlos/Zufallswiedergabe (Taste GRÜN): Starten Sie die Wiedergabe mit und aktivieren Sie Das TV-Gerät spielt die nächste Datei und wiederholt die Liste. Starten Sie die Wiedergabe mit OK und aktivieren Sie die gleiche Datei wird in einer Endloswiedergabe (Wiederholung) wiedergegeben. Starten Sie die Wiedergabe mit OK/ und aktivieren Sie die Datei wird in einer Zufallswiedergabe wiedergegeben. Quick-Menü Das Quick Einstellungen Menü ermöglicht Ihnen auf einige Optionen schnell zuzugreifen. Dieses Menü enthält die Optionen Energiespar-Modus, Bild-Modus, Equalizer-Einstellungen, Favoriten und Einschlaf-Timer. Drücken Sie die Taste Q.MENU auf der Fernbedienung, um das Quick-Menü anzuzeigen. Siehe folgende Kapitel für die Details der aufgelisteten Funktionen.Deutsch - 9 - Menü-Eigenschaften und -Funktionen Inhalt des Bildmenüs Modus Sie können den Bildmodus ändern um es nach Ihren Wünschen oder Anforderungen anzupassen. Der Bildmodus kann auf eine der folgenden Optionen eingestellt werden. Kino, Spiel, Dynamisch und Natürlich. Kontrast Stellt die Kontrastwerte des Bildschirms ein. Helligkeit Stellt die Helligkeit des Bildschirms ein. Schärfe Stellt die Schärfe der am Bildschirm dargestellten Objekte ein. Farbe Stellt die Farbsättigung und damit die Farbe ein. Energiesparmodus Um den Energiesparmodus auf Ökö, Bild-Aus oder Deaktiviert einzustellen. (Wenn der Modus auf Dynamisch gesetzt ist, wird der Energiesparmodus automatisch als deaktiviert eingestellt.) Hintergrundbeleuchtung (optional) Mit dieser Einstellung wird die Hintergrundbeleuchtung geregelt. Die Option Hintergrundbeleuchtung ist nicht sichtbar, wenn der Energiesparmodus EIN ist. Die Hintergrundbeleuchtung kann nicht aktiviert werden, wenn der VGA- oder Medienbrowser-Modus aktiv ist oder der Bildmodus auf Spiel eingestellt ist. Rauschunterdrückung Wenn das Übertragungssignal schwach oder verrauscht ist, können Sie mit der Option Rauschreduktion das Bildrauschen verringern. Erweiterte Einstellungen Dynamischer Kontrast: Sie können die Kontraststärke verändern, indem Sie die Funktion Dynamischer Kontrast verwenden. Farbtemperatur Stellt den gewünschten Farbtemperatur ein. Bildzoom Mit dieser Funktion können Sie den Bildzoom einstellen. Hinweis: Auto (nur im Scart-Modus mit SCART PIN8 Hochspannungs- / Niederspannungsschaltung verfügbar) Filmmodus Filme werden mit einer anderen Zahl von Einzelbildern pro Sekunde aufgenommen als normale Fernsehprogramme. Schalten Sie diese Funktion ein, wenn Sie sich Filme ansehen, um die Szenen mit schnellen Bewegungen besser sehen zu können. Oberlächenfarbe: Die Balance kann zwischen -5 und 5 eingestellt werden. Farbverschiebung Hiermit können Sie die Farbverschiebung zu Grün oder Rot korrigieren. RGB-Gain: Hiermit können Sie die Farbe kalibrieren. Zurücksetzen Setzt die Bildeinstellungen auf die Werksteinstellungen zurück. Autoposition (im PC- Modus) Optimiert die Anzeige automatisch. Drücken Sie OK, um die Optimierung durchzuführen. Bildlage H (im PC- Modus) Mit dieser Option können Sie das Bild auf die rechte oder linke Seite des Bildschirms verschieben. Bildlage V (im PC- Modus) Mit dieser Option können Sie das Bild zum oberen oder unteren Rand des Bildschirms verschieben. Pixelfrequenz (im PC- Modus)

auftreten. Phasenlage (im PC- Modus)

einspeisen, kann es zu einem schmutzigen oder gestörten Bild auf dem Bildschirm kommen. In diesem Fall können Sie mit dieser Option durch mehrmalige Versuche ein klareres Bild erhalten. Im VGA- oder PC-Modus sind einige Optionen des Bildmenüs nicht verfügbar. Stattdessen werden die VGA- Modus-Einstellungen im PC-Modus zu den Bildeinstellungen hinzugefügt.Deutsch Menü-Eigenschaften und -Funktionen Inhalt Tonmenü Volumen Stellt die Lautstärke ein. Equalizer

Benutzer-Modus vorgenommen werden. Balance Mit dieser Einstellung wird die Balance zwischen rechtem und linkem Lautsprecher eingestellt. Kopfhörer Stellt die Lautstärke für den Kopfhörer ein. Audiomodus Audiomodus auswählen. (Wenn der gewählte Kanal es unterstützt). AVL (Automatische Lautstärkebegrenzung) Diese Funktion stellt den Ton so ein, dass zwischen den Programmen ein konstanter Ausgangspegel erhalten bleibt. Digitaler Ausgang Stellt den Audiotyp für den Digitalausgang ein. Inhalt Menü Einstellungen Conditional Access Hier nehmen Sie Einstellungen für die CA-Module, sofern vorhanden, vor. Sprache Legt die Spracheinstellungen fest. Jugendschutz Legt die Jugendschutzeinstellungen fest. Timer Stellt den Schlaftimer ein, um das TV-Gerät nach einer gewissen Zeit auszuschalten. Legt die Timer für gewählte Programme fest. Datum/Zeit Stellt Datum und Zeit ein. Quellen Aktiviert oder deaktiviert die gewünschten Quellen. Andere Einstellungen: Zeigt weitere Einstellungsoptionen für das TV-Gerät an. Menü Zeitlimit Ändert die Anzeigezeit für den Menübildschirm. Verschlüsselte Kanäle suchen: Wenn diese Einstellung gesetzt ist, werden beim Suchvorgang auch die verschlüsselten Kanäle gesucht. Blauer Hintergrund Aktiviert oder deaktiviert den blauen Hintergrund bei schwachem oder fehlendem Signal. Softwareaktualisierung Diese Funktion stellt sicher, dass Ihr TV-Gerät immer auf dem neuesten Stand ist. Software-Version: Zeigt die aktuelle Softwareversion an. Hörgeschädigte Aktiviert eine spezielle Funktion, die vom Sender gesendet wird. Audio-Beschreibung Bei der Audiobeschreibung handelt es sich um eine zusätzliche Audiospur für blinde und sehbehinderte Konsumenten von visuellen Medien wie Filmen und Fernsehen. Sie können diese Funktion nur verwenden, wenn der Sender die zusätzliche Audiospur unterstützt. Hinweis: Die Audiobeschreibung Ton-Funktion ist im Aufnahme-oder Time- Shifting-Modus nicht verfügbar. TV-Autoabschaltung Hiermit können Sie die Zeit festlegen nach welcher sich das Gerät automatisch abschaltet sollte der Fernseher nicht genutzt werden. Sie können diese Option auch deaktivieren. Standby-Suche (optional) Ist die Standbysuche auf Ein eingestellt, werden verfügbare Sender gesucht, wenn das TV-Gerät auf Standbymodus geschaltet ist. Wenn das Gerät neue

dem Sie die Änderungen annehmen oder verwerfen können. Die Kanalliste wird aktualisiert und nach diesem Prozess verändert. Shop-Modus Wenn Sie den Fernseher in einem Geschäft ausstellen, können Sie diesen Modus aktivieren. -Speichern.Während der Geschäftsmodus aktiviert ist, sind einige Optionen nicht verfügbar.Deutsch - 11 - Menü-Eigenschaften und -Funktionen Power Up-Modus Installieren und Neueinstellung des Menü-Inhalts Automatische Kanalsuche Zeigt die Optionen für die automatische Kanalsuche an. Digital Antenne: Sucht und speichert DVB-T Sender. Digitalkabel: Sucht und speichert DVB-C Sender. Analog: Sucht und speichert analoge Sender. Digital Antenne & Analog: Such und speichert analoge und digitale Antennen Sender. Digital Kabel & Analog: Sucht und speichert analoge und digitale Kabelsender. Manuelle Kanalsuche Diese Funktion wird zur direkten Eingabe von Sendern verwendet. Netzwerk Kanalsuche Sucht nach den verknüpften Kanälen des Rundfunksystems. Analoge Feineinstellung Verwenden Sie diese Einstellung für die Feineinstellung von analogen Kanälen aus. Diese Funktion ist nicht verfügbar, wenn keine analogen Kanäle gespeichert sind. Erste Installation Löscht alle gespeicherten Kanäle und Einstellungen, setzt das TV-Gerät auf die Werkseinstellungen zurück und beginnt die Erstinstallation. Hinweis: Folgen Sie den Anweisungen am Bildschirm um die bezogenen Eigenschaften zu bedienen.Deutsch - 12 - Allgemeine Bedienung Verwendung der Kanalliste Das TV-Gerät sortiert alle gespeicherten Sender in der Kanalliste. Sie können mit Hilfe der Kanallistenoptionen diese Kanalliste bearbeiten, Favoriten festlegen oder aktive Sender festlegen. Jugendschutzeinstellungen Um das Ansehen bestimmter Programme zu verhindern, können Kanäle und Menüs mit der Jugendschutzoption gesperrt werden. Um die Jugendschutz-Menüoptionen anzuzeigen, muss die PIN-Zahl eingegeben. Die werksseitig eingestellte PIN ist 0000. Nach Eingabe der korrekten PIN wird das Menü Jugendschutzeinstellungen angezeigt. Menüsperre: Die Einstellung Menüsperre aktiviert oder deaktiviert den Menüzugriff. Altersbeschränkung: Ist diese Option eingestellt, bezieht sie vom Sender Altersinformationen. Ist die entsprechende Altersstufe im Gerät deaktiviert, wird der Zugriff auf die Sendung gesperrt. Kindersicherung: Wenn Kindersicherung aktiviert wird, kann das TV-Gerät nur über die Fernbedienung gesteuert werden. In diesem Fall sind die Steuertasten am Bedienfeld außer Funktion gesetzt. PIN einstellen: Legt eine neue PIN-Zahl fest. Der Standard-PIN-Code kann sich je nach dem ausgewählten Land ändern. Wenn Sie aufgefordert werden, einen PIN-Code für die Anzeige einer Menü-Option einzugeben, verwenden Sie eine der folgenden Codes: 0000 oder 1234. Elektronischer Programmführer (EPG) Einige, aber nicht alle Kanäle senden Informationen über die laufenden sowie nachfolgenden Sendungen. Drücken Sie die Taste “ ”, um das Menü EPG aufzurufen. Taste Rot (Vorherg. Tag): Zeigt die Programme des vorigen Tages an. Taste Grün (Nächster Tag): Zeigt die Programme des nächsten Tages an. Taste Gelb (Zoom): Erweitert die Programminformation. Taste Blau (Filter): Zeigt die Filteroptionen an. SUBTITLE: Drücken Sie die Taste , um das Menü Genre auswählen anzuzeigen. Mit dieser Funktion können Sie die EPG-Datenbank nach einem bestimmten Genre durchsuchen. Die im EPG verfügbaren Informationen werden durchsucht und die Ergebnisse, die zu Ihren Suchkriterien passen, angezeigt. “İ” (INFO): Zeigt im Detail Informationen zum ausgewählten Programm. Zifferntasten (Springen): Mit den Zifferntasten können Sie direkt zu den entsprechenden Kanälen springen. OK: Anzeigen der Programm. Text (Suche):Zeigt das Menü “EPG-Suche” an. (Jetzt) : Zeigt das aktuelle Programm an. Programmoptionen Drücken Sie im Menü EPG die Taste OK, um das Menü Ereignisoptionen auszuwählen. Kanal auswählen Mit dieser Option können Sie im EPG-Menü zum gewählten Kanal umschalten. Timer einstellen / löschen Drücken Sie die Taste OK, nachdem Sie ein Programm im EPG-Menü ausgewählt haben. Der Bildschirm Optionen wird angezeigt. Wählen Sie die Option „Timer für Ereignis einstellen“ und drücken Sie die Taste OK. Sie können einen Timer für zukünftige Programme einstellen. Um einen schon eingestellten Timer zu löschen, markieren Sie die Sendung und drücken den OK-Knopf. Dann wählen Sie die “Timer löschen” Option. Die Aufzeichnung wird gelöscht. Softwareaktualisierung Ihr TV-Gerät kann neue Software-Upgrades über TV-

1) Softwareupgrade-Suche über

Benutzerschnittstelle

Einstellungen und dann Weitere Einstellungen. Wählen Sie im Menü Weitere Einstellungen die Option Softwareupgrade und drücken Sie die Taste OK, um das Menü Upgradeoptionen zu wählen.

2) Hintergrundsuche und

Aktualisierungsmodus Wenn die Option Automatische Suche im Menü Upgradeoptionen aktiviert ist, schaltet sich

Übertragungskanälen nach neuen Softwareupgrades. Wird eine neue Software gefunden und erfolgreich heruntergeladen, arbeitet das TV-Gerät ab dem nächsten Einschaltvorgang mit der neuen Softwareversion. Hinweis: Wenn das TV-Gerät nach 2 Minuten noch immer nicht gestartet hat, ziehen Sie den Netzstecker, warten Sie 10 Minuten, und stecken Sie ihn wieder ein.Deutsch - 13 - Tipps zur Fehlersuche und -behebung Das TV-Gerät schaltet sich nicht ein Vergewissern Sie sich, dass das Netzkabel in die Steckdose eingesteckt ist und die Batterien der Fernbedienung noch funktionieren. Drücken Sie das Einschaltrad am Fernsehgerät sollte der Fernseher nicht auf die Fernbedienung reagieren. Schlechte Bildqualität

• Haben Sie die richtige Farbnorm ausgewählt?

• Niedriger Signalpegel kann Bildverzerrungen verursachen.

• Überprüfen Sie ob die richtige Frequenz eingegeben ist.

• Die Bildqualität kann sich verschlechtern, wenn zwei Zusatzgeräte gleichzeitig an das TV-Gerät angeschlossen werden. Trennen Sie in diesem Fall eines der Zusatzgeräte wieder ab. Kein Bild

• Kein Bild bedeutet, dass Ihr TV-Gerät kein Signal empfängt. Haben Sie die richtigen Tasten auf der Fernbedienung betätigt? Versuchen Sie es noch einmal. Stellen Sie auch sicher, dass die richtige Eingangsquelle ausgewählt ist.

• Ist die Antenne richtig angeschlossen?

• Ist das Antennenkabel beschädigt?

• Wurden geeignete Stecker verwendet, um die Antenne anzuschließen?

• Wenn Sie nicht sicher sind, fragen Sie Ihren Händler. Kein Ton

• 1. Wurde das TV-Gerät stummgeschaltet? Um den Ton wieder einzuschalten, drücken Sie die Taste “ ”, oder erhöhen Sie die Lautstärke.

• Nur ein Lautsprecher funktioniert. Ist die Balance auf nur eine Seite gestellt? (Siehe Menü “Ton”) Fernbedienung spricht nicht an

• Möglicherweise sind die Batterien leer. Ersetzen Sie diese. Eingangsquellen - können nicht ausgewählt werden

• Wenn Sie keine Eingabequelle wählen können, haben Sie wahrscheinlich kein Gerät angeschlossen.

• Wenn Sie ein Gerät angeschlossen haben, überprüfen Sie die AV-Kabel und deren Anschluss.Deutsch - 14 - AV- und HDMI-Signalkompatibilität Quelle Unterstützte Signale Verfügbar EXT (SCART ) PAL 50/60 O NTSC 60 O RGB 50 O RGB 60 O Seiten-AV PAL 50/60 O NTSC 60 O PC, YPbPr 480i-480p 60Hz O 576i-576p 50Hz O 720P 50Hz 0,60Hz

(X: Nicht verfügbar, O : Möglich)Unter Umständen kann das Eingangssignal nicht korrekt auf dem Bildschirm angezeigt werden. Das Problem kann durch eine Inkompatibilität in den Standards des Quellgeräts verursacht werden (DVD, Settop-Box etc.). Wenn solche Probleme auftreten, wenden Sie sich bitte an Ihren Händler und/oder den Hersteller des Geräts. Typische Anzeigemodi PC-Eingang In der folgenden Tabelle werden einige der üblichen Video Display-Modi dargestellt. Unter Umständen unterstützt Ihr TV keine verschiedenen Aulösungen. Ihr Gerät unterstützt bis zu 1920x1080. Inhaltsverzeichnis Aulöung Frequenz1 1024x768 60 Hz2 1280x768 60 Hz3 1360x768 60 Hz4 800x600 56 Hz5 800x600 60 Hz6 1024x768 66 Hz7 1280x1024 60 Hz8 1280x960 60 Hz9 1400x1050 60 Hz10 1600x1200 60 Hz11 1920x1080 60 Hz Im USB-Modus unterstützte Dateiformate Medium Datei- erweiterung Format Hinweise Video Audio (Max. Aulösung / Bitrate etc.) Film .mpg, .mpeg MPEG1, 2 MPEG1 MPEG1, 21920x1080 .vob MPEG21920x1080.mp4 MPEG4, H.264.mkv H.264, MPEG1,2,4avi MPEG4, H.264lv H.264/VP6/Sorenson 1920x1080Kanal: 352x288 @30P 3gp MPEG4, H.264 1920x1080wmv,asf VC-1 1920x1080 Musik .mp3 - MPEG 1 Layer 1 / 2 (MP3) 32Kbps ~ 320Kbps(Bitrate)32K, 44.1k, 48k Hz,16K, 22.05K, 24K Hz,8K, 11.025K, 12K Hz(Abtastrate) Foto .jpg .jpeg Baseline JPEG - max. B x H = 15360 x 8640 4147200 Bytes

-Deutsch - 15 - Hinweis zur Konformität Das Fernsehgerät entspricht den folgenden Normen: In Bezug auf die Konformität mit den grundlegenden Anforderungen und den relevanten Vorschriften entspricht dieses Gerät der EMC-

Anforderungen für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (Richtlinie

Importiert durch: VESTEL GERMANY GmbH, Parkring 6 D-85748 Garching b. München Deutschland

Bildverhältnis Dieser Begriff bezieht sich auf das Verhältnis von Bildhöhe und -breite. AVL Automatische Lautstärkebegrenzung. Helligkeit

Helligkeitsgrad des Gesamtbilds. Kontrast Damit wird der Bereich der optischen Dichte und der Ton des Gesamtbilds eingestellt. Component-Audioeingänge Wird für den normalen analogen Audioanschluss zwischen Geräten verwendet. HDMI

liefert ein unkomprimiertes digitales Video- und Audiosignal hoher Qualität. Dabei werden Audio- und Videosignale über einen einzigen Anschluss ausgegeben. NTSC Der in den USA verwendete Standard für Zeilen- TV-Signale, der auch in einigen anderen Ländern verwendet wird. OSD Bildschirmanzeige (On Screen Display). Informationen wie Kanalnummer und Lautstärke, die auf dem Bildschirm des TV-Gerätes angezeigt werden. PAL Europäische Norm für Zeilen-TV-Signale. SECAM Ein in Frankreich und einigen anderen Ländern verwendetes Videoformat, das dem Format PAL ähnlich ist. Scart Audio-/Video-Anschluss mit 21 Pins, wird hauptsächlich bei TV-Geräten in Europa verwendet. Schärfe Eine Steuerung, die den Effekt einer größeren

das Übertragungssystem nicht in allen Ländern dasselbe ist. VGA VGA ist ein verbreiteter Standard für die

LPCM LPCM steht für Pulse Code Modulation und ist ein digitales Audiosignal. MPEG

• handelt es sich um einen internationalen Standard für die Kompression von bewegten Bildern. Auf einigen DVDs sind die digitalen Audiosignale in diesem Format komprimiert und aufgenommen.English - 16 - Contents Safety Information p. 17
• Getting Started p. 18

1920 x 1080 A B C D E FEnglishProduct Fiche Commercial Brand Product No. Model No. Energy efficiency class Visible screen size (diagonal, approx.) (inch/cm)Deutsch Produkt-Datenblatt Markenzeichen Produkt-Nr. Modell-Nr. Energieeffizienzklasse Sichtbare Bildschirmgröße (diagonal,ca.) (Zoll /cm)

(Italiano - 58 - G H I JK English On mode average power consumption (Watt) Annual energy consumption (kWh/annum) Standby power consumption (Watt) Off mode power consumption (Watt) Display resolution (px) Deutsch Durchschnittlicher Stromverbrauch im eingeschaltetem Zustand (Watt) Jährlicher Energieverbrauch (kWh/Jahr) Standby-Stromverbrauch (Watt) Stromverbrauch im ausgeschaltetem Zustand (Watt) Display-Auflösung (px)

(/ () () ()Wir freuen uns, dass Sie sich für den Kauf eines Produktes unseres Hauses ent-schieden haben, und wünschen Ihnen viel Spaß mit diesem hochwertigenProdukt. Unsere strenge Fertigungskontrolle gewährleistet die hohe Qualitätunserer Geräte. Für den Fall, dass Sie dennoch eine berechtigte Beanstandunghaben, gewähren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. Diese Garantie lässt Ihre gesetzlichen Gewährleistungsansprüche als Ver-

braucher gegenüber dem Verkäufer des Gerätes unberührt. Diese Rechtewerden durch die von uns gewährte Herstellergarantie nicht eingeschränkt.2. Die von uns gewährte Garantie hat nur Gültigkeit für den privaten Gebrauchdes Gerätes und beschränkt sich auf das Gebiet der Schweiz3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.4. Unsere Garantieleistung umfasst während der Garantiedauer nach unsererWahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöhne, Materialkosten und die Transportkosten des Gerätes innerhalb der Schweiz.5. Zur Geltendmachung Ihrer Beanstandung setzen Sie sich bitte mit folgender Servicenummer in Verbindung:Es wird empfohlen die Originalverpackung aufzubewahren, um im Garantiefalle einen sicheren Transport des Gerätes zu gewährleisten. Eine kurze Beschreibung Ihrer Beanstandung wäre sehr hilfreich und unterstützt die schnelle Reparatur und Rücklieferung des Gerätes. 6. Sie müssen den Kaufnachweis führen. Hierzu genügt das Original des Kassenzettels, den Sie dem Gerät beifügen. Ohne Kaufnachweis können wir leider keine kostenlosen Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns eine Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück und berechnen Ihnen eine Pauschale für Transport und Ausarbeitung des Kostenvoranschlags. Herstellergarantie Wichtiges Dokument! Bitte mit Kaufnachweis 2 Jahre aufbewahren. CHWichtiges Dokument! Bitte mit Kaufnachweis 2 Jahre aufbewahren.

7. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden

nach unserem Ermessen vernichtet.

8. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns

autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vor- genommen worden sind.

9. Kein Garantieanspruch besteht:

- bei unsachgemäßer Behandlung - bei mechanischer Beschädigung des Gerätes von außen - bei Transportschäden - bei Verschleiß - bei Bedienungsfehlern - bei Aufstellung des Gerätes in Feuchträumen oder im Freien - bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind - bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung - bei Missachtung der Bedienungsanleitung. - wenn das Gerät keinen technischen Defekt aufweist. - bei Pixelfehlern die innerhalb der in der ISO Norm 13406-2 festgelegten (Pixelfehlerklasse II) Toleranzen liegen

10. Die Garantie umfasst keine weitergehende Haftung unsererseits, ins-

besondere keine Haftung für Schäden, die nicht am Gerät selbst ent- standen sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z.B. Wegekosten, Handlingskosten, etc.). Hierdurch wird jedoch unsere gesetzliche Haftung, insbesondere nach dem Produkthaftungsgesetz, nicht eingeschränkt oder ausgeschlossen.

11. Von uns erbrachte Garantieleistungen verlängern die Garantiefrist von 2

Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell aus- getauschter Komponenten.

12. Zur Validisierung Ihres Anspruches und um eine zeitnahe Bearbeitung

zu gewährleisten, senden Sie uns bitte immer den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z.B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw...)
