BEDIENUNGSANLEITUNG B32A147TCHDP BLAUPUNKT

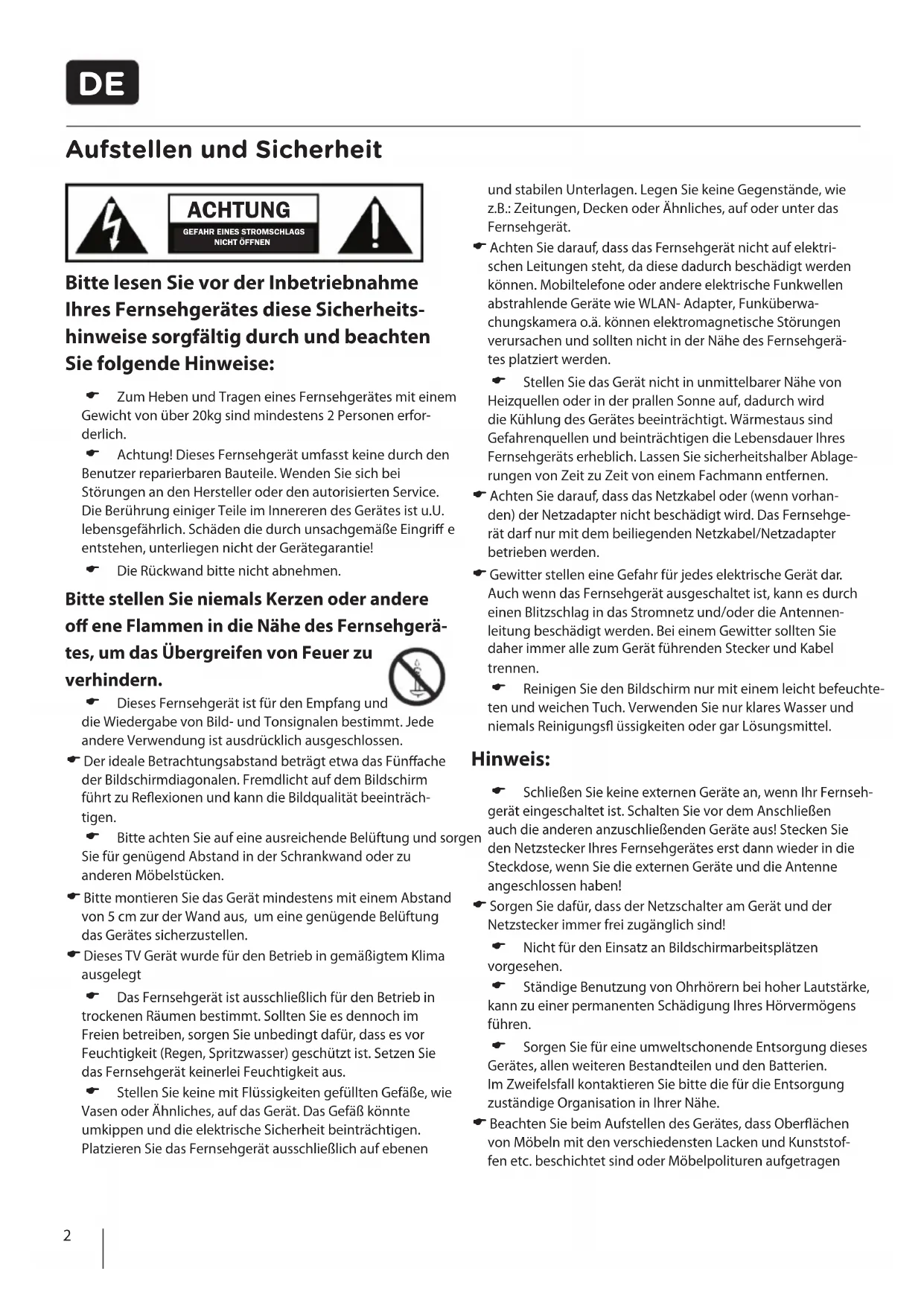

Aufstellen und Sicherheit Bitte lesen Sie vor der Inbetriebnahme Ihres Fernsehgerätes diese Sicherheits- hinweise sorgfältig durch und beachten Sie folgende Hinweise: Zum Heben und Tragen eines Fernsehgerätes mit einem Gewicht von über 20kg sind mindestens 2 Personen erfor-derlich. Achtung! Dieses Fernsehgerät umfasst keine durch den Benutzer reparierbaren Bauteile. Wenden Sie sich bei Störungen an den Hersteller oder den autorisierten Service. Die Berührung einiger Teile im Innereren des Gerätes ist u.U. lebensgefährlich. Schäden die durch unsachgemäße Eingri e entstehen, unterliegen nicht der Gerätegarantie! Die Rückwand bitte nicht abnehmen. Bitte stellen Sie niemals Kerzen oder andere o ene Flammen in die Nähe des Fernsehgerä- tes, um das Übergreifen von Feuer zu verhindern. Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt. Jede andere Verwendung ist ausdrücklich ausgeschlossen. Der ideale Betrachtungsabstand beträgt etwa das Fün ache der Bildschirmdiagonalen. Fremdlicht auf dem Bildschirm führt zu Re exionen und kann die Bildqualität beeinträch- tigen. Bitte achten Sie auf eine ausreichende Belüftung und sorgen Sie für genügend Abstand in der Schrankwand oder zu anderen Möbelstücken. Bitte montieren Sie das Gerät mindestens mit einem Abstand von 5 cm zur der Wand aus, um eine genügende Belüftung das Gerätes sicherzustellen. Dieses TV Gerät wurde für den Betrieb in gemäßigtem Klima ausgelegt Das Fernsehgerät ist ausschließlich für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass es vor Feuchtigkeit (Regen, Spritzwasser) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus. Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen oder Ähnliches, auf das Gerät. Das Gefäß könnte umkippen und die elektrische Sicherheit beinträchtigen. Platzieren Sie das Fernsehgerät ausschließlich auf ebenen und stabilen Unterlagen. Legen Sie keine Gegenstände, wie z.B.: Zeitungen, Decken oder Ähnliches, auf oder unter das Fernsehgerät. Achten Sie darauf, dass das Fernsehgerät nicht auf elektri- schen Leitungen steht, da diese dadurch beschädigt werden können. Mobiltelefone oder andere elektrische Funkwellen abstrahlende Geräte wie WLAN- Adapter, Funküberwa-chungskamera o.ä. können elektromagnetische Störungen verursachen und sollten nicht in der Nähe des Fernsehgerä-tes platziert werden. Stellen Sie das Gerät nicht in unmittelbarer Nähe von Heizquellen oder in der prallen Sonne auf, dadurch wird die Kühlung des Gerätes beeinträchtigt. Wärmestaus sind Gefahrenquellen und beinträchtigen die Lebensdauer Ihres Fernsehgeräts erheblich. Lassen Sie sicherheitshalber Ablage-rungen von Zeit zu Zeit von einem Fachmann entfernen. Achten Sie darauf, dass das Netzkabel oder (wenn vorhan- den) der Netzadapter nicht beschädigt wird. Das Fernsehge-rät darf nur mit dem beiliegenden Netzkabel/Netzadapter betrieben werden. Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennen-leitung beschädigt werden. Bei einem Gewitter sollten Sie daher immer alle zum Gerät führenden Stecker und Kabel trennen. Reinigen Sie den Bildschirm nur mit einem leicht befeuchte-ten und weichen Tuch. Verwenden Sie nur klares Wasser und niemals Reinigungs üssigkeiten oder gar Lösungsmittel. Hinweis: Schließen Sie keine externen Geräte an, wenn Ihr Fernseh-gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen anzuschließenden Geräte aus! Stecken Sie den Netzstecker Ihres Fernsehgerätes erst dann wieder in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben! Sorgen Sie dafür, dass der Netzschalter am Gerät und der Netzstecker immer frei zugänglich sind! Nicht für den Einsatz an Bildschirmarbeitsplätzenvorgesehen. Ständige Benutzung von Ohrhörern bei hoher Lautstärke, kann zu einer permanenten Schädigung Ihres Hörvermögens führen. Sorgen Sie für eine umweltschonende Entsorgung dieses Gerätes, allen weiteren Bestandteilen und den Batterien. Im Zweifelsfall kontaktieren Sie bitte die für die Entsorgung zuständige Organisation in Ihrer Nähe. Beachten Sie beim Aufstellen des Gerätes, dass Ober ächen von Möbeln mit den verschiedensten Lacken und Kunststof-fen etc. beschichtet sind oder Möbelpolituren aufgetragen ACHTUNG

GEFAHR EINES STROMSCHLAGSNICHT ÖFFNEN3

Wichtige Informationen wurden. Sie enthalten oft meist chemische Zusätze die unter Anderem das Material der Gerätefüße angreifen können. Dadurch können Rückstände auf der Möbelober äche ent- stehen, die sich nur schwer oder nicht mehr entfernen lassen. Das Display Ihres LCD/LED Fernsehgerätes entspricht den höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern mehrmals strengstens überprüft. Aufgrund von technologischen Gegebenheiten ist es ( trotz größter Sorgfalt bei der Herstellung von Bildschirmen ) nicht 100%ig auszu- schließen, dass einige, wenige Bildpunkte Defekte aufweisen. Derartige Pixelfehler können, wenn sie in den spezi schen Grenzen der DIN Norm liegen, nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden. Wichtige Informationen über den Einsatz von Videospielen, PCs, Sonder lmtiteln oder der Darstellung von unbeweglichen Bildern Der überwiegende Einsatz von wenig bewegten oder gänz- lich unbewegten Bildinhalten kann zu einem sogenannten „permanenten Schattenbild“ auf dem LCD/LED-Bildschirm führen (Fälschlich oft auch als „Einbrennen“ bezeichnet). Die- ses Schattenbild ist dann beim normalen Gerätebetrieb auf dem LCD/LED-Bildschirm ständig im Hintergrund zu sehen. Es handelt sich um eine teils irreversible Beschädigung. Sie können das Risiko einer solchen Beschädigung unter anderem, wie folgt vermeiden: Die Helligkeit/Kontrast auf das minimal wahrnehmbare Niveau reduzieren. Bringen Sie keine wenig oder nicht bewegten Bildinhalte über einen langen Zeitraum zur Anzeige! Vermeiden Sie die permanente Anzeige von: » Zeitanzeigen oder Videotext-Tafeln » TV- / DVD-Menüs: z. B. DVD-Inhalte » Pause-Modus: Belassen Sie das Gerät nicht zu lange im Pause-Modus, z. B. bei DVD- oder Videowiedergabe » Schalten Sie das Gerät bei Nichtgebrauch aus.

Batterien Bitte beachten Sie beim Einlegen der Batte- rien die richtige Polarität. Setzen Sie die Batterie nie großer Hitze aus und legen Sie diese nie an Orte, wo die Temperatur stark ansteigen kann, wie z. B. in die Nähe eines Feuers oder in direktes Sonnenlicht. » Niemals verschiedene Batterietypen und/oder alte/neue Batterien miteinan- der verwenden. » Sorgen Sie für umweltschonende Batterieentsorgung. » Bitte beachten Sie, dass in den meisten EU Ländern die Batterieentsorgung gesetzlich geregelt ist. Entsorgung Entsorgen Sie dieses Produkt nicht mit normalem Haushaltsmüll. Bringen Sie es zu einer dafür vorgesehenen Sammelstelle für Abfallbeseitigung nach WEEE. So helfen Sie mit Resourcen und Umwelt zu schonen. Ausführliche Informationen erhalten Sie bei Ihren kommunalen Behörden oder in dem Geschäft, in dem Sie das Produkt gekauft haben. Cd4

Wichtige Informationen 3D Sicherheitsinformation Wenn Sie 3D Inhalte über einen längeren Zeitraum zu nah betrachten, kann Ihre Sehfähigkeit beeinträchtigt werden 3D Videos/Filme zu schauen oder 3D Spiele mit der 3D Brille zu spielen kann über einen längeren Zeitraum dazu führen, dass Sie sich schläfrig fühlen, Kopfschmerzen bekommen oder sich benommen fühlen. Sollten Sie diese Symptome feststellen, bitte legen Sie eine Pause beim Fernsehen ein Schwangere Frauen, ältere Personen und Personen mit Herz- kreislaufproblemen sollten sofort bei einsetzender Müdigkeit und Schwindel auf den Genuss von 3D-Inhalten verzichten Einige 3D Inhalte können Sie dazu verleiten sich zu ducken oder auszuweichen, deswegen stellen Sie bitte sicher, dass sich keine zerbrechlichen Gegenstände in Ihrer Nähe be n- den, um Verletzungen zu vermeiden Bitte achten Sie darauf, dass Kinder unter 5 Jahren keine 3D Inhalte zu sehen bekommen, diese können die Entwicklung Ihres Sehvermögens beeinträchtigen Warnung für Schlaganfall- und Epilepsie- gefährdete Personen Das Fernsehen kann unter bestimmten Umständen, bei Personen die Schlaganfall- oder Epilepsiegefährdet sind, zu Problemen führen, durch schnelle Bildwechsel, grelle Farben und ackernde Bildinhalte Wenn Sie oder einer Ihrer Familienangehörigen dahinge- hend vorbelastet ist, bitte konsultieren Sie einen Arzt bevor Sie 3D Inhalte am Fernseher schauen. Auch Personen ohne entsprechende Vorgeschichte können unter bestimmten Umständen folgende Symptome feststellen: Benommenheit, Schwindel, verschwommene Wahrnehmung, Muskelzuckun- gen im Gesichtsbereich, unbewusste Bewegungen, Krämpfe, Verwirrung, Orientierungslosigkeit und Übelkeit. Sollte eins oder mehrere der erwähnten Symptome bei Ihnen oder Ihren angehörigen auftreten beenden Sie bitte sofort das Fernsehen und konsultieren Sie gegebenenfalls einen Arzt. Eltern sollten auf Ihre Kinder verstärkt achten, da Kinder bis in Teenageralter sensibler auf Reize regieren als Erwachsene. Hinweise um eventuellen Auswirkungen vorzubeugen Legen Sie regelmäßige Pausen ein vom 3D Fernsehen Personen mit einer Sehschwäche sollten mit entsprechender Sehhilfe 3d Inhalte anschauen 3D Inhalte möglichst frontal zum TV Gerät anschauen und genügend Abstand zum TV Gerät halten Vermeiden Sie es 3D Inhalte zu schauen wenn Sie krank sind oder Sie sehr müde sind Tragen Sie die 3D Brillen bitte nur um 3D Fernsehen zu sehen und nicht für irgendwelche anderen Belange Nachdem Sie das 3D Fernsehen beendet haben, nehmen Sie sich einen Moment Zeit bevor Sie aufstehen, oder sich bewe- gen, damit Sie sich wieder an die Umgebung gewöhnen5 Inhalt der Verpackung Die Lieferung dieses Fernsehgerätes umfasst folgende Einzelteile:

GUIDEP.MODE RADIO INFO TEXT HOLD TEXT/DVD ZOOM PVR / DVD 1x TV 1x Fernbedienung 2x Batterien AAA 1x Bedienungsanleitung 1x Standfuß 1x Standfußhals 1x RF Antennenkabel 1 x TV Installationspaket für Standfuß 3D-Brillen * Aufstellen des Gerätes Bitte folgen Sie der Aufbauanleitung, diese be ndet sich in der Zubehörtüte Ihres Fernsehgerätes. Wandmontage Ihr Fernseher ist für Wandhalterungen des VESA Standards vorbereitet:

1. Entfernen Sie zunächst die vier in der Abbildung gekenn-

zeichneten Schrauben.

2. Befestigen Sie nun die Wandhalterung mittels der soeben

gelösten Schrauben. Bitte beachten Sie beim Aufstellen des Gerätes einen Mind- estabstand von 4 cm zu Wänden oder anderen hitzestauenden Hindernissen. Für alle Geräte größer 26“ muß der Abstand mindestens 5 cm betragen. Für eine optimale Bildqualität sollte das Gerät bei Wandmon- tage oberhalb der Augenhöhe möglichst so nach unten geneigt werden, dass der Bildschirm frontal zum Betrachter ausgerichtet ist. Zur Gerätebefestigung nur die mit dem TV Gerät mitgelieferten Schrauben benutzen. Der Einsatz von anderen, insbesondere längeren Schrauben kann zu einer irreparableren Beschädigung des Geräts führen. Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben. Schließen Sie das Fernseh- gerät nur mit dem mitgelieferten Netzkabel an. g 2 g 1

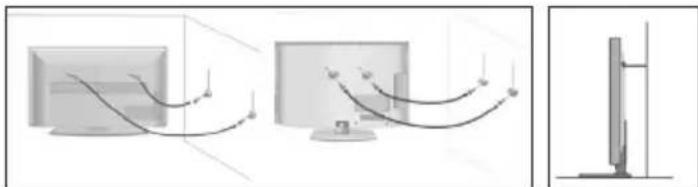

TVTV Viewing angleViewing angle KorrekterSchlechter BetrachtungswinkelBetrachtungswinkel Wichtiger Hinweis Wie nachstehend beschrieben, stellt die Montage des Gerätes an der Wand eine sichere Variante der Befestigung dar. Können Sie den Fernseher nicht an seiner Unterlage befestigen, empfehlen wir Ihnen den Fernseher mit einer Sicherheitsleine und Ösenschrauben an der Wand zu xieren. Stellen Sie in jedem Fall sicher, dass Kinder das Fernsehgerät nicht kippen, sich daran hängen oder darauf klettern können. Ein umkippendes Fernsehgerät kann Ihnen und Ihrem Kind schwerste Verletzungen zufügen. Die Sicherheitsleine sollte nicht durchhängen und horizontal zwischen Fernseher und Wand angebracht sein.

Anschließen und Vorbereiten

1. Das Antennenkabel der Hausantenne in die Antennenbuchse (RF IN) des Fernsehers

stecken. Stecken Sie den Stecker des Netzkabels in die Steckdose.

2. Das Gerät mit dem an der Unterseite des Gerätes angebrachten Ein/Aus Schalter

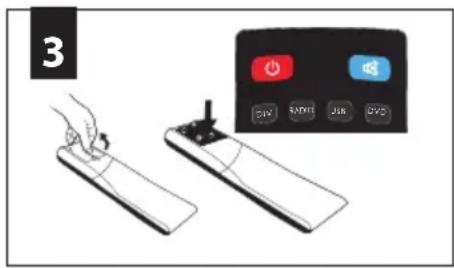

3. Die mitgelieferten Batterien ins Batteriefach der Fernbedienung einlegen (Polung

beachten) und das Gerät mit der Standby-Taste einschalten.

4. Auf dem Bildschirm wird die erste Seite des Installationsassistenten angezeigt. Soll-

ten Sie keine Anzeige sehen, drücken Sie bitte die Taste [MENU] auf der Fernbedie- nung und geben dann die Zeichenfolge 8-8-8-8 ein. Das Menü wird angezeigt.Mit Hilfe der Funktion “Ecohome” reduzieren Sie die Leistungsaufnahme um ca. 15% gegenüber anderen Modi. Die Bildhelligkeit ist in der „Ecohome“ - Funktion reduziert. Wenn diese Funktion für Sie nicht passend ist, können Sie einen anderen Mode auswählen.Achtung: Der „Demo“ – Modus ist mit optimaler Bildeinstellung voreingestellt,hat jedoch zirka 15% mehr Energieverbrauch als im „Ecohome“ - Modus.Wählen Sie ggf. Ihre Sprache, Ihr Land und Energiemodus. Aktivieren Sie LCN um die gefunden Kanäle in der Reihenfolge zu sortieren, wie es der Kabelanbieter vorgibt (gilt nur bei DVB-C). Bestätigen Sie mit OK.

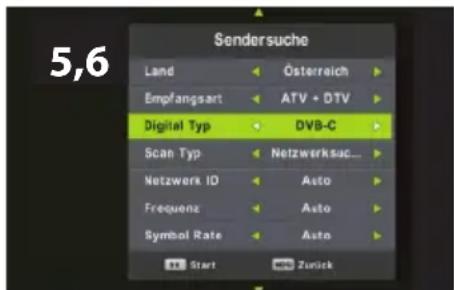

5. Im nächsten Schritt bestimmen Sie die von Ihnen verwendete Empfangsart. Sie

haben die Wahl zwischen DVB-T, DVB-C und Satellit(DVB-S). Der Analogbereich wird automatisch mit durchsucht, da die meisten Kabelnetze noch analoge Signale beinhalten.

6. Bei vorhandenem Breitband-Kabel (DVB-C): Wenn Sie an ein BK-Netz angeschlossen

sind, wählen Sie unter Digital Typ DVB-C. Behalten Sie möglichst alle Voreinstellun-gen bei. Drücken Sie dann auf die [OK] Taste um den Suchlauf zu starten.Sollten bei DVB-C Empfang einzelne Sender nicht gefunden werden, erfragen Sie bei Ihrem Netzanbieter die gültige „Netzwerk ID“. Führen Sie anschließend eine neue Suche durch. Drücken Sie die Taste [MENU], wählen Sie „Automatische Sendersuche“ aus und tragen Sie hier die erfragte Netzwerk-Id ein. Starten Sie die Suche mit der [OK] Taste.

7. Optionale Kanalvoreinstellungen DVB-S2*: Wenn Sie Ihr Gerät einschalten,

erscheint das Erstinstallationsmenü. Sobald Sie „DVB-S2“ im Feld „DVB-Typ“ und „DTV“ im Feld „Tune“ auswählen, erscheint das Menü für die optionalen Kanalvor-einstellungen. Hier können Sie zwischen den Satellitenbetreibern auswählen. Anschließend werden die Kanalvoreinstellungen des jeweiligen Betreibers in Ihr TV-System importiert. Die Ausführung dauert etwa 10 Sekunden. Bestätigen Sie mit [OK] auf der Fernbe-dienung, der Sendersuchlauf beginnt..Sollten einzelne Sender nicht gefunden werden, kann die Ursache an einer zu geringen Signalstärke oder Qualität liegen. In diesem Falle könnte der Einsatz eines Antennen-verstärkers oder einer aktiven Antenne von Nutzen sein. Nach einer entsprechenden Aufrüstung führen Sie bitte eine erneute Kanalsuche durch. Hierzu siehe >>Menü Programmkanäle. Hinweis: Sollte Ihr Fernsehgerät nicht alle digitalen Sender nden, prüfen Sie bitte die Empfangsfeldstärke, diese wird beim Kanalwech- sel oder nach Drücken der “Info“ Taste angezeigt. Sollte das eingehende Signal unter 50% liegen, empfehlen wir die Verwen- dung eines Antennenverstärkers oder einer aktiven Antenne. Der Signalverstärker wird in die Zuleitung vom Antennenan- schluss zum TV-Gerät geschaltet. Bitte beachten Sie die Montage-/Bedienungsanleitung des Herstellers. Antennenverstärker erhalten Sie im gut sortierten Fachhandel.* - nur für modelle mit DVB-S tuner

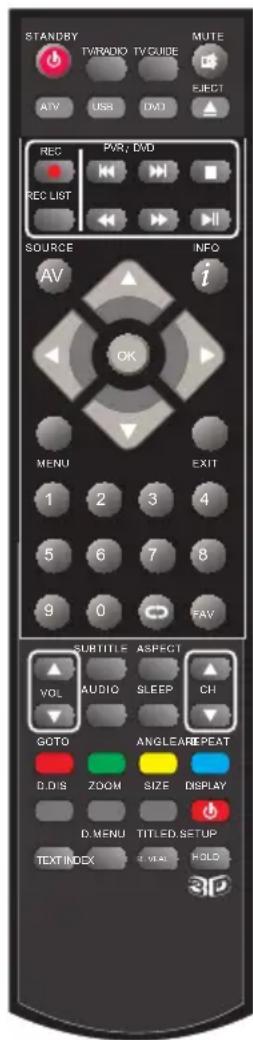

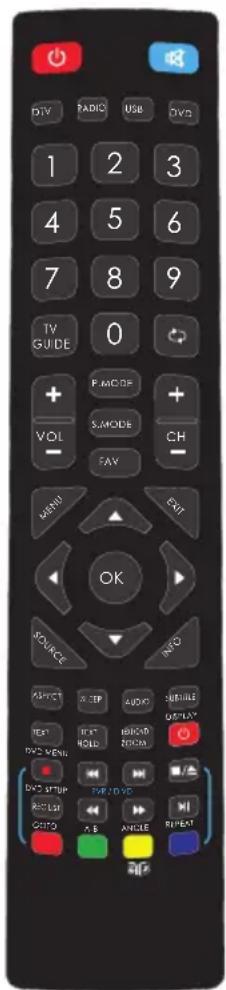

5,6 DTV USB DVD RADIO7 Fernbedienung STANDBY – Schaltet das Gerät ein oder in Bereitschaft MUTE – Stummschaltung ein oder aus DTV – Zum Digitalempfang und im Digitalmodus zwischen TV RADIO - TV/RADIO – Radio umschalten USB – Zur USB-Quelle umschalten DVD

- Auf DVD-Betrieb schalten ATV – Zu Analog TV umschalten 0 – 9 Direkte Programmwahl TV GUIDE – Ruft im Digitalmodus die elektronische Programmzeitschrift auf – Zum zuletzt gesehenen Programm VOL ▲/▼ – Lautstärke erhöhen / reduzieren S.MODE - Taste wiederholt drücken, um durch die verschiedenen Tonwiedergabe-Modi zu blättern P.MODE - Taste wiederholt drücken, um durch die verfügbaren Videobild-Modi zu blättern FAV – Favoritenliste CH ▲/▼ – Schaltet auf den nächst höheren oder niedrigeren Programmplatz (▲/▼/◄/►/ OK ) – Ermöglichen das Durchblättern im On-Screen-Menü und individuelle Anpassungen von diversen Geräteeinstellungen. MENU – Hauptmenü aufrufen / verlassen EXIT – Alle Menüs verlassen SOURCE – Quellenmenü anzeigen INFO – Erstes Betätigen zeigt Information zum aktuellen / nächsten Beitrag. Zweimal Betätigen liefert aktuelle Programminfos. ASPECT – Zwischen verschiedenen Bildformaten umschalten SLEEP – Wiederholtes Drücken wählt in 15 Minutenschritten die automatische Abschaltzeit AUDIO – Sprache / Tonspur umschalten (wenn verfügbar) SUBTITLE – Filmuntertitel ein- oder ausblenden TEXT – Videotext-Modus - Ö net den Videotex TEXT HOLD - HOLD - Videotext-Modus - aktuell angezeigte Seite anhalten TEXT/ DVD ZOOM - Videotext-Modus - DVD-Modus - Zoomen DVD ZOOM

- DVD-Modus - Zoomen DISPLAY – Schaltet den Bildschirm aus z.B. bei Radioempfang DVD MENU

DVD-Modus - Anzeige des DVD-Menüs. Rec

– PVR-Modus -Aktuelle Sendung aufnehmen DVD SETUP

– DVD-Modus - Menü-Anzeige für DVD-Einstellungen Rec List

– PVR-Modus - Ö net die Liste aufgenommener Beiträge – Aktuelles Kapitel wiederholen – Zum nächsten Kapiel springen

– Wiedergabe stoppen / Disc auswerfen . – Schneller Rücklauf – Schneller Vorlauf – Wiedergabe / Pause GOTO

– DVD-Modus – Kapitel wählen. A-B

– DVD-Modus - Markiert eine bestimmte Abspielsequenz. Einmal Drücken markiert den Startpunkt, ein weiteres Drücken markiert den Endpunkt. ANGLE

– DVD-Modus - Verschiedene Betrachtungswinkel wählen (DVD Option). REPEAT – DVD-Modus

- USB-Modus - Abspielen wiederholen. In einigen Menüs erhalten die farbigen Tasten zusätzliche Funktionen, beachten Sie die Untertitel in den Menüs. REVEAL – Videotext-Modus - Verdeckte Informationen ein- oder ausblenden. SIZE – Videotext-Modus - Ändert die Größeder Bildschirmanzeige im Videotext-Modus TITLE

– DVD-Modus - Zur Anzeige des DVD-Titelmenüs D.DIS

– DVD-Modus - Auskünfte über aktuelles Medium INDEX – Videotext-Modus - Indexseite anzeigen Rot Grün Gelb Blau Tasten - In einigen Menüs erhalten die farbigen Tasten zusätzliche Funktionen, beachten Sie die Untertitel in den Menüs. 3D Taste

- Taste wiederholt drücken, um durch die verschiedenen 3D-Modi zu blättern

1 - Funktionen sind nur auf Fernbedienungen, für TVs mit interiertem DVD Player, verfügbar.

2 - Funktionen sind nur auf Fernbedienungen, für TVs mit PVR, verfügbar

3 - Funktionen sind nur auf Fernbedienungen, für TVs mit 3D.

TV - Tasten Disc auswerfen * Disc Wiedergabe / Pause * Vol+ Lautstärke erhöhen / im MENÜ nach rechts Vol- Lautstärke reduzieren / im MENÜ nach links CH+ Programmplatz wählen / im MENÜ nach oben CH- Programmplatz wählen / im MENÜ nach unten MENU MENÜ bzw. Dialogfenster ö nen SOURCE Signalquellenmenü ö nen STANDBY Stand-by Modus ein-/ausschalten Signalquelle wählen (Eingang / Quelle) Zwischen verschiedenen Eingängen / Anschlüssen umschalten: auf der Fernbedienung:

1. [SOURCE / AV] drücken – Quellenmenü wird angezeigt

2. Durch [▼] oder [▲] die gewünschte

Signalquelle markieren

3. Mit [OK] bestätigen

2. Mit den Tasten CH+/- die gewünschte

Signalquelle markieren

3. Mit Vol+/- die gewünschte Eingangs- / Signalquelle bestä-

tigen. Anschlüsse USB USB-Eingangsport HDMI 1, 2*, 3* in HDMI-Eingang 1, 2, 3* VGA(PC) * VGA PC-Anschluß VGA (PC) Audio In * 3.5mm Klinkenbuchse für PC- Audio-Eingang

Mini YPbPr * Mini HD-Komponenten-Eingang YPbPr * HD-Komponenten-Eingang SCART * SCART-Eingang CI Card IN Karteneinschub / CI-Schnittstelle RF In HF-Antennen- / TV-Eingang Sat In Satelliten-Eingang COAX Audio Out * Digitaler Audioausgang HEADPHONES Kopfhörerausgang

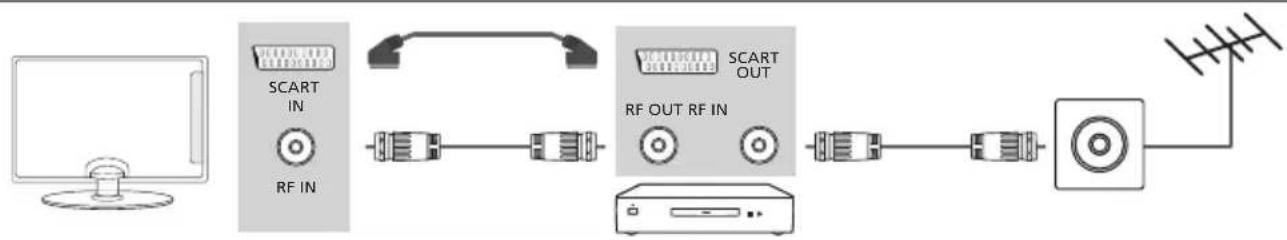

• - nur für ausgewählte modelle9 Verbindungen DVD-Spieler / Rekorder, Video-Rekorder oder Kabel- / Satellitenreceiver anschließen Wählen Sie die Eingangsquelle SCART! SCART OUT SCART

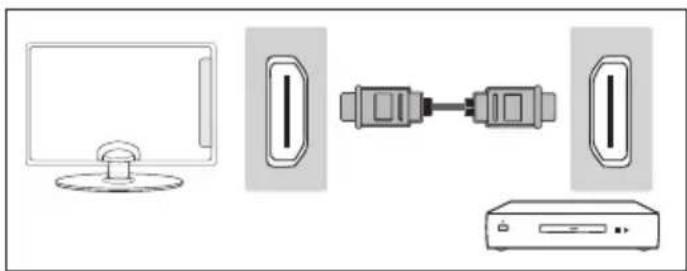

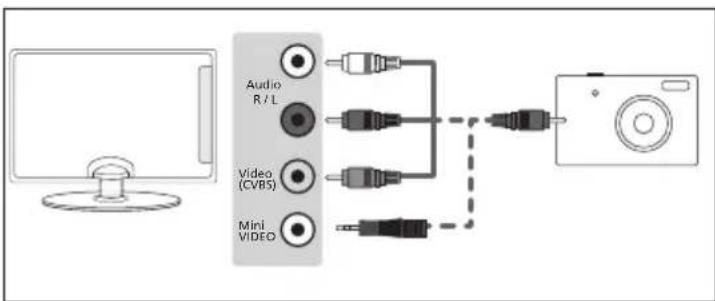

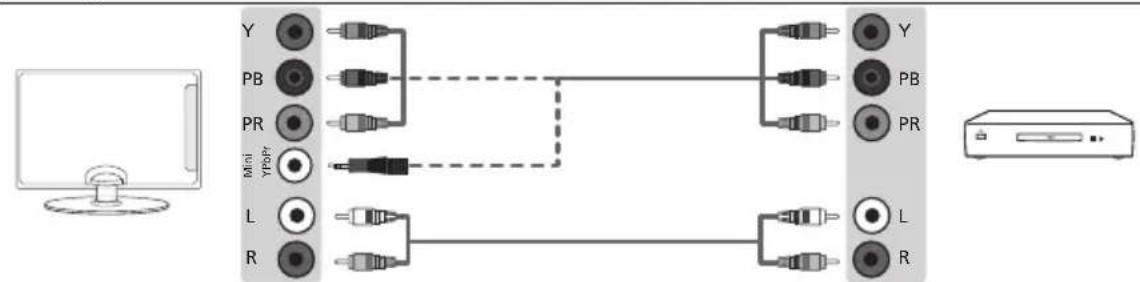

Digitale Foto- oder Videokamera/Spielkonsole anschließen Wählen Sie die Eingangsquelle VIDEO! AudioR / LVideo(CVBS) Mini VIDEO HD-Gerät digital anschließen (Hochau ösend) Das HDMI-Kabel ermöglicht digitale Video- sowie Audioübertragung in bestmöglicher Qualität. Wählen Sie die Eingangsquelle HDMI 1 (oder optional HDMI 2 oder 3 )! Option 2 - über Component Kabel oder Mini-YPbBr Kabel Wenn Sie Ihr externes Gerät über die Component Kabel anschließen möchten (Rot-, Grün-, Blau- Chinchstecker) verbinden Sie die entsprechenden Anschlüsse oder verwenden Sie gegebenenfalls den mitgelieferten Mini-YpbBr Adapter. Der Sound muss separat übertragen werden, über Chinch (L/R, Rot und Weiß) oder gegebenenfalls über das Mini-AV Kabel. Die Eingangsquelle des TVs muss auf Component gestellt werden. Mini YPbPr

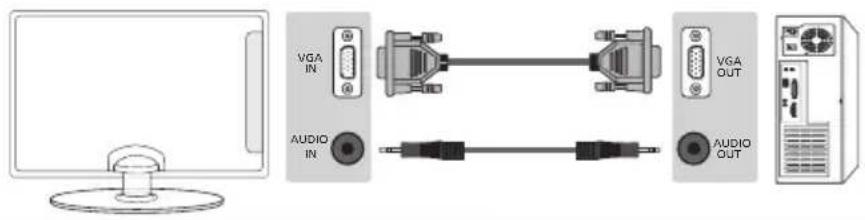

TV an PC anschließen (TV als Monitor nutzen)* Verbinden Sie das VGA Kabel (nicht mitgeliefert) mit dem TV und anschließend mit Ihrem PC oder Laptop. Um die TV Lautsprecher zu verwenden, verbinden Sie Ihren PC oder Laptop mit dem Audio IN Eingang des TV, direkt über 3,5mm Klinkenstecker (nicht mitgeliefert). Die Eingangsquelle des TVs muss auf VGA gestellt werden. VGA

• - -nur für Geräte mit VGA Anschluss Hinweis: Das Gerät wird ohne VGA-Anschluss darf nicht als Computermonitor verwendet werden, wie es sein würde über HDMI möglich.10

Bedienung des TV-Menüs Navigation Zum Aufrufen des Menüs, bitte die Taste [MENU] auf der Fernbedienung drücken. Wählen Sie den gewünschten Menüpunkt mit den Richtungs- tasten ▼▲►◄. Bestätigen Sie Ihre Auswahl mit der Taste [OK]. Das Menü kann jederzeit durch Drücken der Taste [EXIT] verlassen werden. Wenn länger als 10 Sekunden keine Taste betätigt wird, wird das Menü automatisch verlassen. Die Zeit zum automatischen Verlassen ist variabel – siehe den Abschnitten KONFIGURATION und „Menu Anzeigedauer“ dieser Anleitung. Sendersuche Automatische Sendersuche – Vollständiger Sendersuchlauf mit länderspezi scher Auswahlmöglichkeit. Manuelle Analog Suche – Neue analog empfangbare Program- me suchen und hinzufügen. Manuelle DVB-T Suche – Einzelne, neue digitale Programme suchen und hinzufügen. Programme bearbeiten – Hier können einzelne Kanäle gelöscht, verschoben, ausgeblendet und zur Favoritenliste hinzugefügt werden. Timerliste – Listet alle programmierten Ereignisse auf. Signalinformation - Informationen über das DVB Signal. CI - Informationen – Zeigt bei Verwendung eines CA-Moduls Informationen zum verwendeten Modul und zur eingesetzten „Smartcard“. Die im Weiteren angezeigten Informationen sind abhängig vom verwendeten CA-Modul und können ggf. nicht in der unter „KONFIGURATION“ >> „MENU Sprache“ gewählten Sprache angezeigt werden! Satellit Kon guration* - Dieses Menü ist nur im DVB-S2 Modus verfügbar. Hier können Sie den Satellitentyp, Ihren Transponder und Ihren LNB Typ usw. auswählen. Bild Bildeinstellung – Sie können aus folgenden Voreinstellungen wählen: Dynamisch Lebhafte und kontrastreiche Bildeinstellung Standard Vorgegebene Grundeinstellung Mild Betont weiche Bildeinstellung Persönlich Ermöglicht individuelle Einstellungen bzw. ruft diese auf Ecohome Mit Hilfe der Funktion “Ecohome” reduzieren Sie die Leistungsaufnahme um ca. 15% gegen- über anderen Modi. Die Bildhelligkeit ist in der „Ecohome“ - Funktion reduziert. Kontrast – Einstellung für die Grauabstufung * Helligkeit – Bildhelligkeit erhöhen oder reduzieren * Farbe – Farbintensität einstellen * Farbton – Nur bei NTSC anwählbar, dient der Phasenkorrektur des NTSC Signales. Schärfe – Bildschärfe erhöhen oder reduzieren *

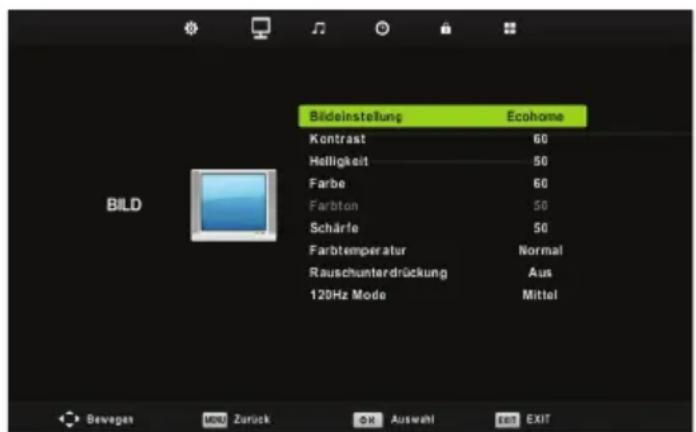

• Änderungen dieser Werte sind nur bei der Einstellung „Persönlich“ anwählbar. Farbtemperatur – Verfügbare Einstellungen: Normal Vorgegebene Grundeinstellung mit neutraler Farbwiedergabe Warm Bild wirkt durch einen höheren Rotanteil vom Farbton her wärmer Kalt Bild wirkt durch einen höheren Blauanteil vom Farbton her kühler Rauschunterdrückung – Verfügbare Einstellungen: Aus Keine Beein ussung des Bildes, ideal für digital empfangene Programme Niedrig Minimale Unterdrückung von Rauschanteilen im Bild Mittel Mittlere Unterdrückung von Rauschanteilen im Bild Hoch Maximale Unterdrückung von Rauschanteilen im Bild Standard Empfohlene Einstellung bei Analogempfang MENU SOURCE EXIT

• - nur für modelle mit DVB-S tuner11 Bedienung des TV-Menüs 3D Einstellungen* Für den besten 3D E ect, schauen sie in einem Winkel von +/- 10° auf Ihren TV 3D Type - Es kann manchmal vorkommen, dass das 3D Bild nicht gleich korrekt dargestellt wird, wählen Sie eine der folgenden Einstellungen um dies zu korrigieren. Sie können zwischen den Einstellungen mit der `3D’ Taste umherschalten (Siehe Seite 100). 3D o Schaltet 3D aus Side by Side 3D Format Wird häu g bei kommerziellen 3D Übertragungen verwendet. Dabei wird die horizontale Au ösung halbiert um in einem Bild die Bilder für rechtes und linkes Auge zu übertragen. Die Au ösung beträgt deshalb e ektiv 960 x 1080 Bildpunkte pro Auge. Damit können 3D Inhalte mit einer niedrigeren Bandbreite übertragen werden als im Vergleich zu Blue Rays erforderlich ist. Typische unterstütze Au ösungen sind sind beschränkt auf 720p und 1080i für 3D Inhalte. Der Anwender muss manuell den Modus Side by Side 3D einstellen um den 3D Inhalt auf einem 3D TV darzustellen. Top Bottom 3D Format Ist eine alternative 3D Übertragungsart, welche der Side by Side Übertragungsart sehr ähnlich ist, allerdings wird hierbei die vertikale Au ösung halbiert. Das Top Bottom 3D Format ist generell besser für Inhalte mit schnellen Kamera Schwenks geeignet. Frame Packing Beim Frame Packing werden die informationen für das linke und rechte Auge in einem Bild gepackt übertragen. Das ermöglicht, dass die ursprüngliche und beste Au ösung für den 3D Inhalt zur Verfügung steht. Die meisten 3D Blue-Rays und PS3 Spiele arbeiten mit dieser Technik. Ein anderer wichtiger Unterscheidungsfaktor ist, dass der TV dieses Format in der Regel selbst erkennt und einstellt, ohne das der Nutzer eingreifen muss. Line by Line Bei Line by Line werden die Bildinhalte für das Linke und Rechte Auge jeweils halbiert und dann über die ungerade und gerade Zeile abwechselnd wieder zusammengeführt. Kombiniert erhält man somit wieder die volle Au ösung von 1920x1080. Exchange 3D L/R - Exchange 3D L/R- Ändert die 3D Bild Anordung 2D to 3D - Ändert das Bild von 2 auf 3 Dimensionen (3D). Bei dieser umrechnung sind die 3D E ekte Ton Ton Pro l – Sie können aus folgenden Voreinstellungen wählen: Standard Vorgegebene Grundeinstellung Musik Optimiert für einen dynamischen Kinosound Film Voreinstellung für ein betont lebendiges Klangbild Sport Hebt die menschliche Stimme gegenüber anderen Tönen hervor Persönlich Ermöglicht individuelle Einstellungen bzw. ruft diese auf Höhen – Zur Anhebung / Absenkung von Hochtönen * Bässe – Zur Anhebung / Absenkung von Tieftönen *

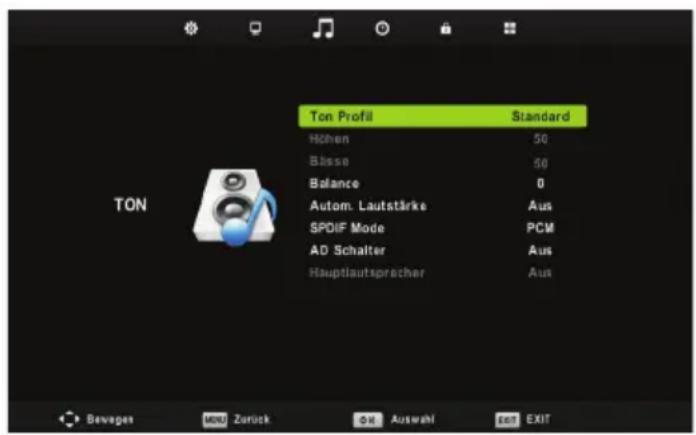

• Änderungen dieser Werte sind nur in der Einstellung „Persönlich“ anwählbar. Balance – Stellt das Laustärkeverhältnis zwischen linkem und rechtem Lautsprecher ein Autom. Lautstärke – In dieser Einstellung werden die Ein- gangspegel der unterschiedlichen Eingänge und Programm- plätze auf gleichem Niveau gehalten, so werden unangenehme Lautstärkesprünge beim Umschalten vermieden. SPDIF Mode – (Digitaler Coax-Audio Ausgang). Wählen Sie aus den folgenden Einstellungen diejenige, die Ihrer Audio-Anlage entspricht: Aus Ausgeschaltet Auto Erkennt und wählt automatisch die optimale Übertragungsart PCM Für Stereo-Hi-Fi-Anlage mit elektrischem Digital-Audio Eingang wählen Sie „Pulse Code Modulation“ (ein digitales Tonformat) AD Schalter – zusätzliche audio kanal für Sehbehinderte Nur verfügbar auf ausgewählten DTV kanäle.

• - nur für modelle mit 3D funktion12

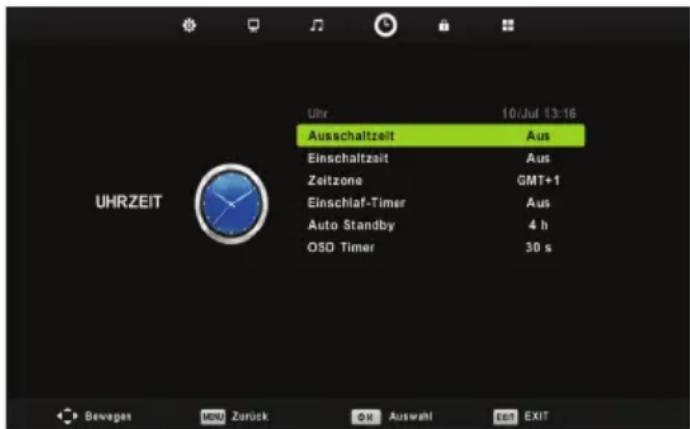

Bedienung des TV-Menüs Uhrzeit Uhr – Zum Einstellen der Uhrzeit. Nach Suchlauf im DVB Modus ist hier kein Zugri mehr möglich, da die Uhrzeit automatisch aus dem Empfangssignal generiert wird. Ausschaltzeit – Hier können Sie eine Zeit einstellen, zu welcher sich das Gerät abschalten soll und - falls gewünscht- in welchen Intervallen (täglich, wöchentlich und an welchen Wochentagen). Einschaltzeit – Hier können Sie eine Zeit einstellen, zu welcher sich das Gerät einschalten soll und - falls gewünscht - in welchen Intervallen (täglich, wöchentlich und an welchen Wochentagen). Zeitzone – Zum Einstellen der örtlichen Zeitzone - wird nur im DVB-T Modus angezeigt. Einschlaf-Timer – Hier legen Sie fest nach welcher Zeit Ihr Gerät einmalig ausschalten soll. Mögliche Einstellungen sind: O -> Nicht ausschalten oder nach 10min -> 20min -> 30min -> 60min -> 90min -> 120min -> 180min -> 240min. Auto Standby – Einstellmöglichkeit für den automatischen Standby in Stundenschritten: O -> 3h -> 4h -> 5h. OSD Timer – Hier legen Sie fest, nach welcher Zeit sich die Menüs ausblenden sollen. Schutz Das Standardpasswort lautet: 0000 System sperren – Unter diesem Menü-Punkt können bestimm- te Gerätefunktionen gesperrt werden, um z.B. bestimmte Pro- grammplätze für Kinder bzw. beim Geräteeinsatz im Hotel unzu- gänglich zu machen oder die maximal einstellbare Lautstärke zu begrenzen. Für Änderungen über dieses Menü ist die Eingabe einer PIN notwendig. Die voreingestellte PIN lautet: 0000. Kennwort Setzen – Ermöglicht Ihnen, das Passwort zu ändern. Sender sperren – Diese Funktion ermöglicht erweiterte Pro- grammeinstellungen und Programme zu sperren. Jugendschutz – Einstellmöglichkeiten im Elternmodus (Nur bei Digital TV möglich). Tastensperre - Sperren Sie die Tasten am Fernsehgerät. Konfi guration OSD sprache – Zur Auswahl der in den Menüs zu verwendenen Sprache. Videotext Zeichensatz – Untertitel-Kodierung Untertitelsprache – Ermöglicht die Auswahl der ersten Unterti- telsprache im Digital-TV-Modus. Audiosprachen - Ermöglicht die Auswahl der Audiosprache im Digital-TV-Modus. Gehörlosenhilfe – Untertitel für Hörgeschädigte. Bildformat – Hier legen Sie fest, wie Programminhalte im alten Bildschirmformat 4:3 auf Ihrem modernen 16:9 Gerät dargestellt werden sollen. Automa- tisch Die Bildposition wird automatisch angepasst. Abhängig vom gesendeten Bildformat können, je nach betrachtetem Bildmaterial, an den oberen/unteren und/oder seitlichen Rändern Schwarzbalken sichtbar werden 4:3 In dieser Einstellung werden Beiträge im alten 4:3 Format proportional korrekt und unbeschnit- ten, jedoch mit seitlichen schwarzen Balken, dargestellt. 16:9 16:9 Bildinhalte werden proportional korrekt wiedergegeben, Bilder im Format 4:3 werden gedehnt angezeigt. Zoom 1/2 4:3 Bildinhalte werden geometrisch korrekt angezeigt. Das Bild wird hierzu vergrößert und dadurch an den unteren und oberen Bildrändern beschnitten. Vollbild Passt das Bild an die das Bildschirmvormat an indem es gestreckt/gestaucht wird. Blauer Bildschirm – Wenn eingeschaltet, wird bei fehlendem Eingangssignal ein blauer Bildschirm angezeigt.13 Bedienung des TV-Menüs Erstinstallation - Startet die Erstinstallation. Werkseinstellungen wiederherstellen– Setzt alle Menüein- stellungen auf den Auslieferungszustand zurück. Softwareupdate (USB) – Von Zeit zu Zeit kann der Hersteller neue Firmware (zum Herunterladen) zur Verfügung stellen, um Ihr Fernsehgerät auf technische Neuerungen einzustellen. Dieser Menüpunkt ermöglicht Ihnen neue Software bzw. ein Firmwareupdate auf Ihrem Gerät aufzuspielen. Bitte rufen Sie unsere Kunden-Hotline an oder folgen Sie der im Internet verö entlichten Anleitung „Produktunterstützung“. HDMI CEC - Ermöglicht Ihnen die Steuerung HDMI CEC geeig- neter Peripheriegeräte über die TV Fernbedienung. Auto-Power - Automatisches Ein- / Ausschalten angeschlos- senen HDMI CEC fähiger Geräte. Device Menu - Ermöglicht Ihnen auf die Gerätefunktionen zuzugreifen und diese mit der Fernbedienung anzupassen. HDMI ARC - Sendet Audiosignale von terrestrischen/Sate- litensignalen über HDMI an ein AV Gerät ohne zusätzliche Audio-Kabelverbindung. Diese Funktion steht nur am Ausgang HDMI 2 zur Verfügung HDMI CEC muss von den angeschlossenen Geräten unter- stützt werden. PC-Einstellungen * Auto-Einstellung – Die erforderlichen Einstellungen werden, soweit möglich, automatisch getätigt. H. Position – Zum Verändern der horizontalen Bildposition.

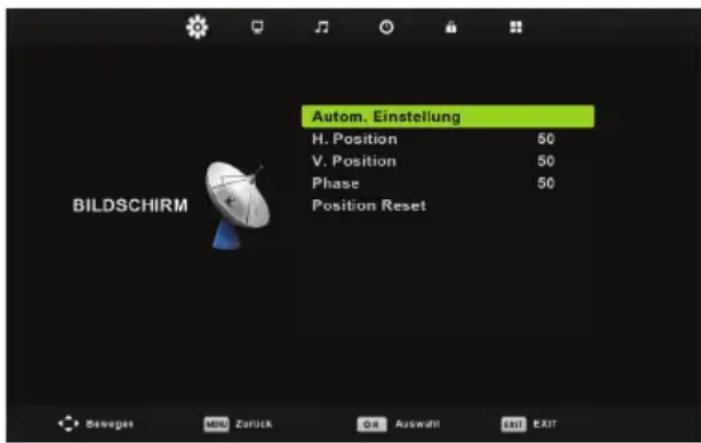

V. Position – Zum Verändern der vertikalen Bildposition.

Größe – Zum Verändern der Bildgröße. Phase – Dient zur Einstellung der Phasenlage des Monitorbildes. Reset – Setzt alle Einstellungen des PC-Setups auf den Ausliefe- rungszustand zurück. Achtung Wenn Sie Ihren PC eine bestimmte Zeit nicht benutzen, schaltet Ihr Fernsehgerät automatisch in den Stand-by Modus (um Energie zu sparen), der Bildschirm schaltet sich aus. Um den Bildschirm wieder einzuschalten, drücken Sie bitte die Stand-by Taste. Hinweis Nach Anwahl der Eingangsquelle „PC“ wird an Stelle des Display Menüs das PC-Setup Menü mit anderen Auswahlmög- lichkeiten angezeigt.

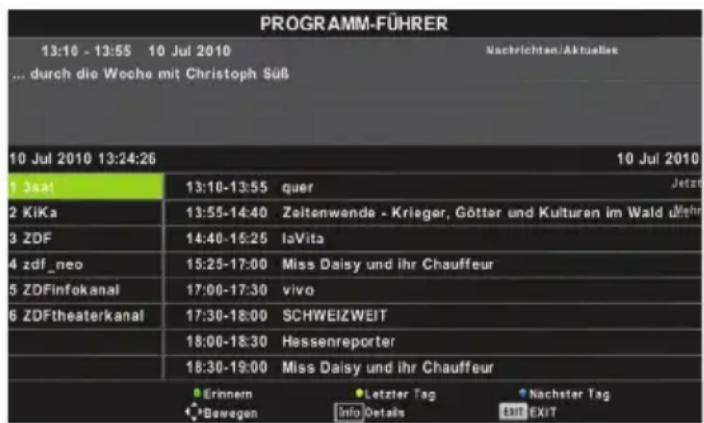

• - nur für Geräte mit VGA Anschluss Elektronischer Programm- Führer, 7-Tage Vorschau Der TV Guide ist eine elektronische Programmzeitschrift, die Ihnen schnell und aktuell eine Übersicht von allen vorprogram- mierbaren Fernsehsendungen gibt. Mit der Taste [TV GUIDE] rufen Sie die von den Programmanbi- etern übermittelten Programminformationen auf. Diese übersi- chtliche Darstellung bietet Ihnen Informationen zu den gerade laufenden und auch zu später startenden Beiträgen.

1. nach drücken der [TV Guide] Taste wird das Programm der

nächsten 7 Tage angezeigt

2. Navigieren Sie durch das Menü mit den Tasten ▼▲►◄

Sie können damit: einen Erinnerungstimer setzen - grüne Taste Sendungen des Vortages abfragen - gelbe Taste zum nächsten Tag springen - blaue Taste [INFO] zeigt detailierte Infos zum markierten Beitrag an

3. mit [EXIT] verlassen Sie den elektronischen Programmführer

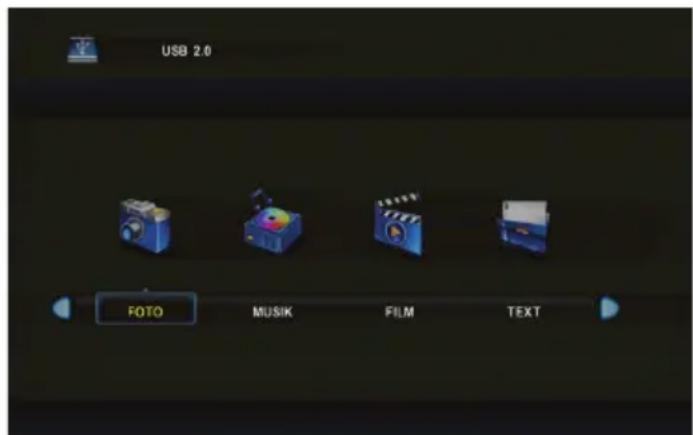

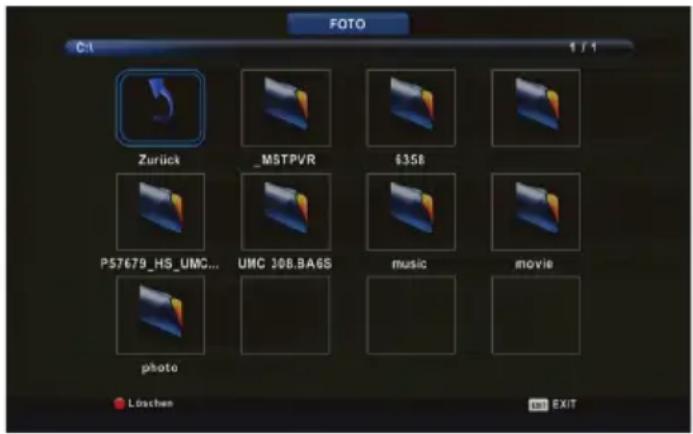

USB Multimedia Player Im USB Modus ist die Wiedergabe verschiedenster, von Ihnen auf dem USB-Medium gespeicherter, Dateiformate möglich. Drücken Sie die Taste [USB]. Der Inhalt des USB Sticks wird in verschiedenen Kategorien dargestellt: Fotos, Musik, Filme, Text. Der Inhalt wird nach Dateitypen sortiert. Markieren Sie mittels der Richtungstasten ◄► in der Liste die14

gewünschte Kategorie z. B. „FOTO“. Um diese zu ö nen drücken Sie [OK], wählen Ihr Laufwerk aus (in der Regel „C“) und bestäti- gen nochmals mit [OK]. Wenn Sie die Markierung eine kurze Zeit auf einem Bild belassen, ö net sich ein Vorschaufenster und es werden Informationen zu diesem Bild angezeigt. Drücken Sie jetzt die [OK] Taste, um das Bild in voller Größe auf dem Bildschirm darzustellen. Für Musik und Filme ergibt sich die gleiche Vorgehensweise. Auch hier erhalten Sie bereits beim Markieren einer Datei nützli- che Informationen und eine Vorschau angezeigt. Löschen – Möchten sie eine Datei löschen, markieren Sie diese und drücken anschließend die rote Taste der Fernbedienung.Um die gewählte Multimediafunktion zu verlassen, wählen Sie die Schalt äche „Zurück“ oder drücken so oft die Taste [EXIT] bis Sie auf der gewünschten Ebene angekommen sind. Zum Beenden der USB Funktionen, wählen Sie einfach eine andere Quelle aus (z.B. TV). Bedienung des TV-Menüs15 DVD Menu*

TEXT DISPLAY TEXT HOLD TEXT/DVD ZOOM PV R / DV D Wählen Sie zunächst die Eingangsquelle DVD. Zum Aufrufen des Menüs drücken Sie dann die Taste [D.SETUP (TEXT)]. Wählen Sie den gewünschten Menüpunkt mit den Richtungs- tasten ◄►▼▲. Bestätigen Sie die Ihre Auswahl mit der Taste [OK]. Das Menü kann jederzeit durch Anwahl des Punktes „Verlassen“ ausgeblendet werden. Allgemeine Einstellungen TV-Monitor – TV-Anzeigemodus Einstellungen: 4:3/PS Vergrößerte 4:3 Darstellung mit Fokussierung auf den Bildinhalt. 4:3/Lb Geometrisch korrekte Wiedergabe mit Streifen am oberen und unteren Bildrand. 16:9 Breitbildoption. Anzeigesprache – Zur Bestimmung der DVD Menüsprache. Audioeinstellungen Luatersprechereinstellungen – Abwärtsmischenmodus auswählen. Lt/Rt Lt/Rt Abwärtsmischen auswählen. Stereo Stereo Abwärtsmischen auswählen. Dolby - Digital - Einstellungen Doppeltes Mono – Einstellungen Doppeltes Mono Stereo Beide Tonkanäle (Standardeinstellung). L - Mono Monosignal nur auf dem linken Kanal R - Mono Monosignal nur auf dem rechten Kanal. Mix Mono Monosignal auf beiden Ausgängen. Dynamisch – Zur Erhöhung / Reduzierung des Dynamikum- fangs der digitalen Tonwiedergabe. Benutzereinstellungen TV-Typ – TV-Standard einstellen PAL Mitteleuropäischer Standard. Multi Multisync Format. NTSC In Nordamerika, Japan und weiteren Ländern verbreitete Farbnorm. Standardeinstellungen – Setzt getätigte Einstellung auf Standardwerte zurück. Disc Typen Auto DVD Ja Unterstützte Disc Typen

MPEG2-Dekodierung Ja XviD-Decodierung Ja Disc-Größe 12 cm Bedienung des TV-Menüs16

Tonwiedergabe / externe Laut- sprecher Ich möchte externe Lautsprecher oder eine Surround-Anlage anschließen. Sie haben zwei Möglichkeiten:

1) Schließen Sie Ihre Surroundanlage an den Koax An-

2) Oder Sie verwenden den 3,5mm Kopfhörerausgang

(Ein hierfür erforderliches Adapterkabel erhalten Sie im Fachhandel). Menü-Darstel- lung Warum werden einige Menü-Punkte gesperrt und grau angezeigt? Einige Menüpunkte sind nur nach Anwahl bestimmter Quellen zugänglich, z.B. Einstellungen für HDMI, VGA…

Ich habe das Fernsehgerät neu einge- stellt. Nach dem Ausschalten wurden keine Sender gespeichert. Bitte führen Sie einen erneuten Sendersuchlauf durch und verfahren wie in dieser Anleitung beschrieben. Brechen Sie den Suchlauf nicht vorzeitig ab, da die gefun- denen Sender sonst nicht gespeichert werden. VCR/DVD Ich habe mein Gerät über SCART an meinen VCR oder DVD-Rekorder ange- schlossen. Nun ist es nicht mehr möglich, etwas aufzunehmen. Bitte prüfen Sie, ob ein Antennenkabel zwischen Ihrem externen Gerät und der Antennenbuchse angeschlossen ist. Zusätzlich muss das externe Gerät mit einem zweiten Antennenkabel mit dem Fernsehgerät verbunden sein. Spielkonsolen 1 Ich habe eine PS3 über HDMI ange- schlossen. Jedoch ist weder Bild- noch Tonwiedergabe möglich.

1) Die Einstellung der Quelle HDMI prüfen.

2) Die PS3 Einstellungen gemäß der Bedienungsanleitung

prüfen. Spielkonsolen 2 Ich habe Xbox 360 auf das Gerät per Komponentenkabel oder RGB ange- schlossen, es gibt jedoch keine Tonwie- dergabe. Die Komponentenkabel dienen nur zur HD-Bildübertra- gung. Zur Tonübertragung haben Sie auch das rote und weiße Kabel in die Eingänge auf der Geräterückseite zu stecken. Folgen Sie bitte die Anweisungen im Abschnitt „Anschlüsse“. Timer Mein TV Gerät schaltet sich scheinbar willkürlich ein. Bitte überprüfen Sie, ob Sie die Timerfunktion aktiviert haben. Die Software Ihres TVs sowie das OSD kann ohne Vorankündigung geändert werden. Häufi g gestellte FragenHäufi g gestellte Fragen18
