Eigenschaften	Details
Produkttyp	DEWALT DCR017 T 1 Radio
Stromversorgung	Funktioniert mit Netzstrom oder DEWALT 18V Akkus
Konnektivität	Bluetooth für kabelloses Audio-Streaming
Portabilität	Robustes und leichtes Design, einfach zu transportieren
Klangqualität	Leistungsstarke Lautsprecher für klaren und ausgewogenen Klang
Zusätzliche Funktionen	AUX-Eingang, USB-Anschlüsse zum Laden von Geräten
Verwendung	Ideal für Baustellen, Werkstätten und Outdoor-Aktivitäten
Wartung	Regelmäßige Reinigung und Überprüfung der elektrischen Verbindungen
Sicherheit	Nicht Wasser aussetzen, in trockenen Umgebungen verwenden
Allgemeine Informationen	3 Jahre Garantie, technischer Support verfügbar

Häufig gestellte Fragen - DCR017 T 1 DEWALT

Wie kann ich mein DEWALT DCR017 mit meinem Smartphone verbinden?

Um Ihr DEWALT DCR017 mit Ihrem Smartphone zu verbinden, aktivieren Sie Bluetooth auf Ihrem Telefon und drücken Sie dann die Bluetooth-Taste am Radio. Wählen Sie 'DCR017' aus der Liste der verfügbaren Geräte auf Ihrem Telefon aus.

Welche Art von Batterien soll ich für das DEWALT DCR017 verwenden?

Das DEWALT DCR017 funktioniert mit DEWALT Akkus der Serie 10,8V bis 18V. Stellen Sie sicher, dass der Akku korrekt eingesetzt ist für eine optimale Funktion.

Wie setze ich das DEWALT DCR017 zurück?

Um Ihr DEWALT DCR017 zurückzusetzen, trennen Sie das Netzteil und entfernen Sie den Akku. Warten Sie etwa 1 Minute, und schließen Sie dann den Akku und das Netzteil wieder an.

Das Radio geht nicht an, was soll ich tun?

Wenn Ihr DEWALT DCR017 nicht angeht, überprüfen Sie zuerst, ob der Akku geladen ist oder das Netzteil richtig angeschlossen ist. Wenn das Problem weiterhin besteht, versuchen Sie, das Gerät zurückzusetzen.

Kann ich mit dem DEWALT DCR017 FM-Radio hören?

Ja, das DEWALT DCR017 ist mit einer FM-Radiofunktion ausgestattet. Verwenden Sie die Such-Taste, um Ihre Lieblingssender zu finden.

Wie stelle ich die Lautstärke am DEWALT DCR017 ein?

Um die Lautstärke einzustellen, verwenden Sie den Lautstärkeregler auf der Vorderseite des Radios. Drehen Sie ihn im Uhrzeigersinn, um die Lautstärke zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern.

Der Ton ist leise, was soll ich überprüfen?

Wenn der Ton leise ist, überprüfen Sie zuerst die Lautstärke des Radios. Stellen Sie auch sicher, dass die Toneinstellungen nicht zu niedrig sind. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Audioquelle von guter Qualität ist.

Ist das DEWALT DCR017 stoßfest?

Ja, das DEWALT DCR017 ist mit einem stoßfesten Gehäuse konstruiert, was es ideal für den Einsatz auf Baustellen macht.

Wo finde ich die Bedienungsanleitung für das DEWALT DCR017?

Die Bedienungsanleitung für das DEWALT DCR017 ist online auf der offiziellen DEWALT-Website im Bereich 'Support' oder 'Handbücher' verfügbar.

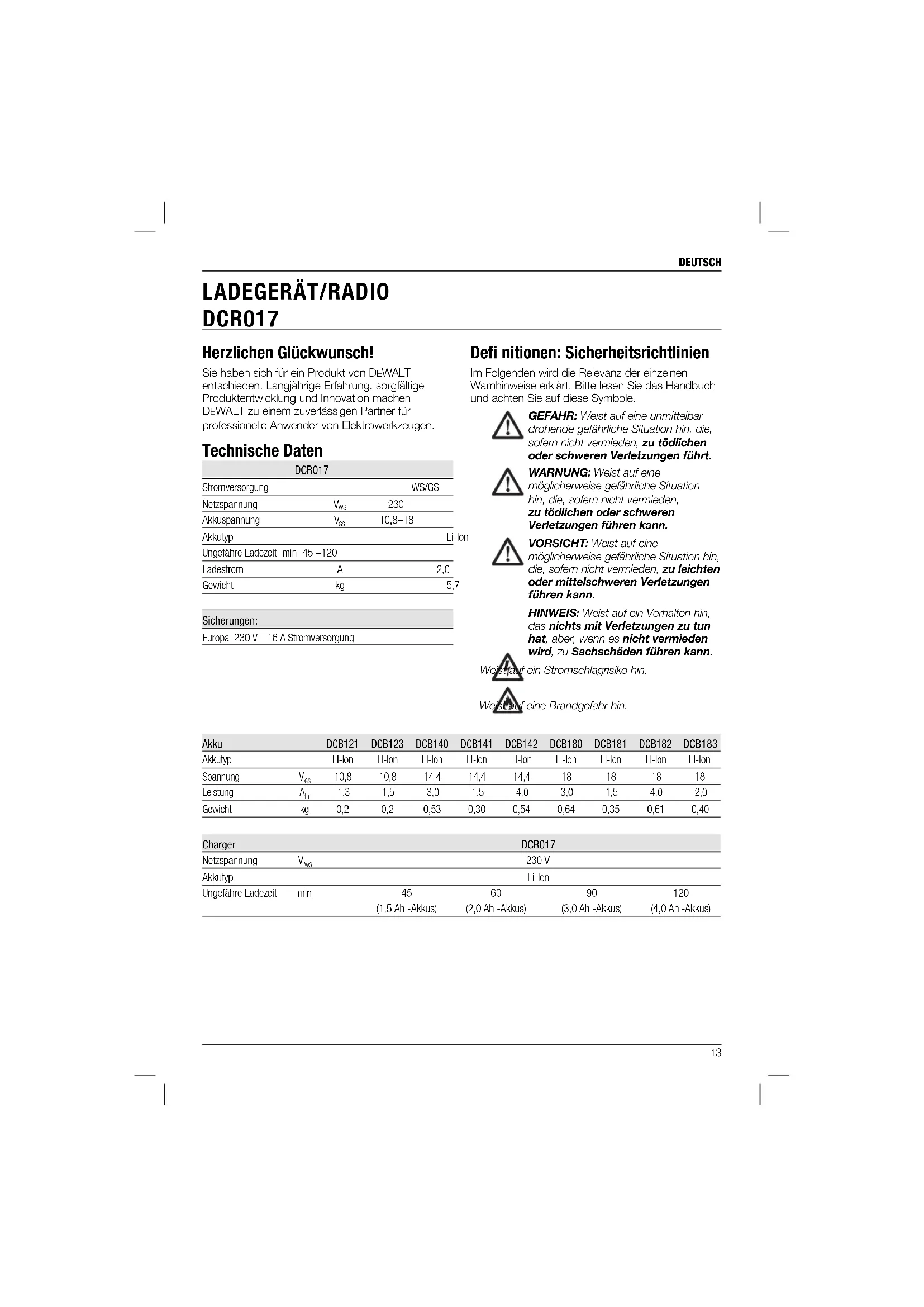

BEDIENUNGSANLEITUNG DCR017 T 1 DEWALT

Deutsch (übersetzt von den originalanweisungen) 13

Herzlichen Glückwunsch!

Sie haben sich für ein Produkt von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

DCR017
Stromversorgung		WS/GS
Netzspannung	V_ws	230
Akkuspannung	V_ss	10,8–18
Akkutyp		Li-Ion
Ungefähre Ladezeit min 45 –120
Ladestrom	A	2,0
Gewicht	kg	5,7

Sicherungen:
Europa 230 V 16 A Stromversorgung

Defi nitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

ein Stromschlagrisiko hin.

eine Brandgefahr hin.

Charger		DCR017
Netzspannung	V_ws	230 V
Akkutyp		Li-Ion
Ungefähre Ladezeit	min	45(1,5 Ah -Akkus)	60(2,0 Ah -Akkus)	90(3,0 Ah -Akkus)	120(4,0 Ah -Akkus)

DEUTSCH

Sicherheitsvorschriften für Ladegeräte/Radios

• Das Kabel nur für seinen vorgesehenen
Zweck verwenden. Tragen Sie das Ladegerät/Radio nicht am Kabel. Tragen Sie das Radio nicht am Kabel. Ziehen Sie mit dem Kabel nicht den Stecker aus der Steckdose. Halten Sie das Kabel von Hitzequellen, Öl und scharfen Kanten fern.
- Entfernen Sie den Akku. Schalten Sie das Gerät ab, bevor Sie es unbeaufsichtigt lassen. Entfernen Sie den Akku, wenn Sie das Gerät nicht benutzen, bevor Sie irgendwelche Geräteteile oder Zubehörteile auswechseln und bevor Sie irgendwelche Wartungsarbeiten vornehmen.
- Dieses Gerät ist zur Verwendung bei gemäßigten klimatischen Bedingungen vorgesehen.
- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt oder mit ihm vertraut gemacht werden.
- Das Ladegerät/Radio darf keinen tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden; es dürfen keine mit Flüssigkeit gefüllten Gegenstände, zum Beispiel Vasen, auf das Gerät gestellt werden.
- Auf das Radio/Ladegerät dürfen keine offenen Flammen, zum Beispiel angezündete Kerzen, gestellt werden.
- Zum Trennen des Geräts wird der Netzschalter verwendet; die Trennvorichtung (der Stecker) muss funktionsfähig gehalten werden.

Schilder am Ladegerät/Radio

Die folgenden Bildzeichen sind am Ladegerät/Radio angebracht:

Lesen Sie die Betriebsanleitung.

Wichtige Sicherheitsanweisungen für Ladegeräte/Radios

BEWAHREN SIE DIESE ANWEISUNGEN AUF: Diese Anleitung enthält wichtige Sicherheits- und Betriebsanweisungen für das Ladegerät/Radio DCR017.

- Bevor Sie das Ladegerät verwenden, lesen Sie alle Anweisungen und Warnhinweise am Ladegerät, Akku und am akkubetriebenen Produkt.

WARNUNG: Gefahr eines Stromunfalls. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Dadurch kann ein Stromunfall entstehen.

VORSICHT: Verbrennungsgefahr. Zur Reduzierung der Verletzungsgefahr laden Sie bitte nur aufladbare Akkus von DEWALT. Andere Akkutypen können bersten und Verletzungen und Beschädigungen verursachen.

VORSICHT: Lassen Sie nicht zu, dass Kinder mit dem Werkzeug spielen.

VORSICHT: Explosionsgefahr, wenn die interne Batterie gegen eine falsche ausgetauscht wird. Zum Austauschen nur denselben oder einen gleichwertigen Typ verwenden.

HINWEIS: Unter bestimmten

Umständen können bei an die Stromversorgung angeschlossenem Ladegerät die Kontakte im Ladegerät durch Fremdmaterial kurzgeschlossen werden. Elektrisch leitendes Fremdmaterial wie zum Beispiel, aber nicht ausschließlich, Stahlwolle, Alufolie oder die Ansammlung von Metallpartikeln sollte von den Hohlräumen des Ladegerätes ferngehalten werden. Ziehen Sie den Stecker des Ladegerätes immer aus der Steckdose, wenn kein Akku im Ladegerät steckt. Trennen Sie das Ladegerät vom Stromnetz, bevor Sie es reinigen.

• Der Akku darf NIEMALS mit einem anderen Ladegerät/Radio als dem in diesem Handbuch beschriebenen geladen werden. Das Ladegerät und der Akku sind speziell zur gemeinsamen Verwendung konstruiert.
• Diese Ladegeräte/Radios sind ausschließlich zum Laden von DEWALT Akkus bestimmt. Eine anderweitige Verwendung kann zu Brandgefahr, Stromunfall oder tödlichem Stromschlag führen.
• Setzen Sie das Ladegerät/Radio weder Regen noch Schnee aus.

• Ziehen Sie immer am Stecker statt am Kabel, um das Ladegerät von der Stromversorgung zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.

• Verlegen Sie das Kabel so, dass niemand darauf treten oder darüber stolpern kann oder dass es auf andere Weise Beschädigungen oder Belastungen ausgesetzt wird.

• Verwenden Sie ein Verlängerungskabel nur, wenn es absolut notwendig ist. Die Verwendung ungeeigneter Verlängerungskabel kann zu Brandgefahr, Stromunfall oder tödlichem Stromschlag führen.
• Stellen Sie keine Gegenstände auf das Ladegerät/Radio und stellen Sie das Ladegerät/Radio nicht auf eine weiche Fläche. Dadurch können die Lüftungsschlitze blockiert werden und das Innere sich übermäßig erhitzen. Stellen Sie das Ladegerät/Radio nicht in die Nähe von Wärmequellen.
• Verwenden Sie das Ladegerät/Radio nicht mit beschädigtem Netzkabel oder Netzstecker. Beschädigte Teile sind unverzüglich auszuwechseln.
• Benutzen Sie das Ladegerät/Radio nicht, wenn es einen harten Schlag erlitten hat, heruntergefallen ist oder auf andere Weise beschädigt wurde. Bringen Sie es zu einer autorisierten Kundendienststelle.
• Zerlegen Sie das Ladegerät/Radio nicht. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann zur Gefahr eines Stromunfalls, eines tödlichen Stromschlags oder zu Brandgefahr führen.
• Trennen Sie das Ladegerät von der Stromversorgung, bevor Sie es reinigen. Dadurch wird die Gefahr eines Stromunfalls reduziert. Durch die Entfernung des Akkus wird dieses Risiko nicht gemindert.
• Versuchen Sie NIEMALS, 2 Ladegeräte miteinander zu verbinden.
• Das DCR017-Ladegerät/Radio ist zum Betrieb mit Standard 230 V Haushaltsstrom konstruiert. Versuchen Sie nicht, es mit einer anderen Spannung zu betreiben. Dies betrifft nicht das Fahrzeug-Ladegerät.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Erdungsanweisungen

Das DCR017 (230 V) Ladegerät/Radio muss geerdet werden. Bei Fehlfunktion oder Pannen bietet die Erdung dem Strom den Pfad des geringsten Widerstandes, um die Gefahr eines Stromunfalls zu verringern. Das Ladegerät/Radio ist mit einem Kabel mit einem Geräte-Erdungsleiter und einem Erdungsstecker ausgestattet. Der Stecker muss in eine geeignete Steckdose gesteckt werden, die gemäß allen örtlichen Vorschriften und Anweisungen ordnungsgemäß installiert und geerdet ist.

GEFAHR: Ungezeichnetes Anschließen des Geräte-Erdungsleiters kann zur Gefahr eines Stromunfalls führen. Der Leiter mit der grünen Isolierung mit gelben Streifen ist der Geräte-Erdungsleiter. Wenn eine Reparatur oder ein Ersatz des Kabels oder Steckers erforderlich ist, schließen Sie den Geräte-Erdungsleiter nicht an einen Strom führenden Anschluss an. Reparaturen sollten nur von einer DEWALT Kundendienststelle durchgeführt werden. Verändern Sie nicht den mit dem Ladegerät/Radio gelieferten Stecker. Wenn er nicht in die Steckdose passt, lassen Sie eine passende Steckdose durch eine DEWALT Kundendienststelle installieren

BEI GEERDETEN, KABELGEBUNDENEN LADEGERÄTEN/RADIOS MIT 16A UND WENIGER NENNSTROM UND FÜR EIN STROMNETZ MIT 230 V NENNSPANNUNG

Das Ladegerät/Radio ist für Verwendung an einem Stromnetz mit 230 V Nennspannung bestimmt und besitzt einen Erdungsstecker, der wie ein Stecker in der folgenden Abbildung aussieht.

DCR017-LX DCR017-GBDCR017-BD, -QW

Ladegeräte

Das DCR017 Ladegerät/Radio ist für 10,8–18 V Li-Ion-Akkus konstruiert.

An diesem Radio/Ladegerät müssen keine Einstellungen vorgenommen werden, und es wurde für eine möglichst einfache Bedienung konzipiert.

DEUTSCH

Ladevorgang [Abb. (fi g.) 3]

1. Stecken Sie das Ladegerät in eine geeignete Steckdose mit 230 V, bevor Sie den Akku einsetzen.
2. Legen Sie den Akku (s) vollständig in das Ladegerät ein. Die rote Leuchte (Aufladen) blinkt dauerhaft und zeigt dadurch an, dass der Ladevorgang begonnen wurde.
3. Der Ladevorgang ist abgeschlossen, wenn die rote Kontrolleuchte ununterbrochen leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt benutzt oder im Ladegerät belassen werden.

HINWEIS: Um die maximale Lebensdauer der Li-Ion-Akkus zu gewähren, laden Sie den Akkusatz vor der ersten Verwendung vollständig auf.

Ladevorgang (Abb. 1)

Die Ladezustände des Akkus sind in der Tabelle unten aufgeführt.

Die Ladeanzeige (o) zeigt den Ladezustand des Akkus, wenn eine Batterie aufgeladen wird.

Ladezustand	Leuchtmuster

Dieses Ladegerät lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht leuchtet oder indem das Blinkmuster für Probleme mit dem Akku oder dem Ladegerät angezeigt werden.

HINWEIS: Dies kann auch auf ein Problem mit dem Ladegerät hinweisen.

Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

Temperaturverzögerung

Wenn das Ladegerät feststellt, dass der Akku zu heiß oder zu kalt ist, wird automatisch die Temperaturverzögerung ausgelöst. Dabei wird der Ladevorgang so lange ausgesetzt, bis der Akku eine geeignete Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch auf Ladebetrieb. Dieses Funktionsmerkmal gewährleistet die maximale Lebensdauer des Akkus.

XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladung schützt.

Das Gerät schaltet sich automatisch aus, wenn der elektronische Schutz anschlägt. Wenn dies geschieht, setzen Sie den Li-Ion-Akku in das Ladegerät, bis er vollständig geladen ist.

Ein kalter Akku wird mit etwa der halben Geschwindigkeit eines warmen Äkkus geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmer wird.

Wichtige Sicherheitsanweisungen für alle Akkus

Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angeben.

Der Akku ist bei der Lieferung nicht vollständig aufgeladen. Lesen Sie vor der Verwendung von Akku und Ladegerät die folgenden Sicherheitsanweisungen und befolgen Sie dann die genannten Schritte zum Aufladen.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Laden oder benutzen Sie den Akku nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.
• Setzen Sie das Akku niemals mit Gewalt in das Ladegerät ein. Führen Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führen kann.
• Laden Sie die Akkus nur in ausgewiesenen Ladegeräten von DEWALT auf.
• Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiten eintauchen.
• Das Werkzeug und den Akku niemals in Bereichen lagern oder verwenden, in denen die Temperatur 40 °C überschreiten könnte (z. B. Scheunen oder Metallgebäude im Sommer).
• Setzen Sie die Batterien keiner übermäßigen Hitze durch Sonneneinstrahlung, Feuer oder ähnliches aus.

- Um beste Ergebnisse zu erzielen, sollte der Akku vor der Verwendung vollständig aufgeladen werden.

WARNUNG: Versuchen Sie niemals und unter keinen Umständen, den Akku zu öffnen. Wenn das Akkugehäuse Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Ein Stromunfall oder ein tödlicher Stromschlag könnte entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienststelle zurückgebracht werden.

VORSICHT: Wenn das Werkzeug nicht gebraucht wird, muss es seitlich auf eine stabile Fläche gelegt werden, wo es kein Stolperrisiko darstellt und nicht herunterfallen kann. Manche Werkzeuge mit großen Akkus können aufrecht auf dem Akku stehen, aber leicht umgestoßen werden.

BESONDERE SICHERHEITSANWEISUNGEN FÜR LITHIUMIONEN (Li-Ion) - AKKUS

• Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe und Stoffe.
• Wenn der Akkuinhalt mit der Haut in Kontakt kommt, waschen Sie die Stelle sofort mit einer milden Seife und Wasser. Wenn Akkuffüssigkeit in die Augen gelangt, spülen Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in ärztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten und Lithiumsalzen.
• Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen. Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in ärztliche Behandlung.

WARNUNG: Verbrennungsgefahr. Die Akkuflüssigkeit kann brennbar sein, wenn sie Funken oder einer Flamme ausgesetzt ist.

Akku

AKKUTYP

Das DCR017 wird mit XR-Li-Ion-Akkus mit 10,8 Volt, 14,4 Volt und 18 Volt betrieben.

Es können die Akkus DCB121, DCB123, DCB140, DCB141, DCB142, DCB180, DCB181, DCB182 und DCB183 verwendet werden. Weitere Angaben sind den Technischen Daten zu entnehmen.

Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und nicht direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendet werden.
2. Bei längerer Aufbewahrung sollte ein vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zu erhalten.

HINWEIS: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladen werden.

Schilder am Ladegerät und Akku

Zusätzlich zu den in dieser Betriebsanleitung verwendeten Bildzeichen befinden sich die folgenden Bildzeichen auf dem Ladegerät und dem Akku:

Vor der Verwendung die Betriebsanleitung lesen.

Akku wird geladen.

Akku ist geladen.

Temperaturverzögerung.

Problem mit Akku oder Ladegerät.

Nicht mit elektrisch leitenden Gegenständen berühren.

DEUTSCH

Beschädigte Akkus nicht aufladen.

Nur mit DEWALT Akkus verwenden. Andere Akkutypen können bersten und Verletzungen und Beschädigungen verursachen.

Das Gerät keiner Nässe aussetzen.

Beschädigte Kabel sofort austauschen.

Nur zwischen 4 °C und 40 °C aufladen.

Akku umweltgerecht entsorgen.

Den Akku nicht verbrennen.

Lilon Lädt nur Li-Ion-Akkus.

Die Ladezeit ist den Technische Daten zu entnehmen.

Packungsinhalt

Die Packung enthält:

1 Ladegerät/Radio
1 Betriebsanleitung
1 Explosionszeichnung

• Prüfen Sie das Radio, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.
• Nehmen Sie sich Zeit, die Betriebsanweisung vor Inbetriebnahme sorgfältig zu lesen.

Beschreibung (Abb. 1–3)

WARNING: Nehmen Sie niemals Änderungen am Radio oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen.

a. Einschalttaste
b. Lautstärkeregler
c. Pfeiltasten
d. Modus-Taste
e. Menü-Taste

f. Speichertasten

g. Eingabe-/Anzeigetaste

h. LCD-Display

i. Batteriefachlasche
j. Batteriefach
k. Zusatzanschluss
I. Knopfzellenabdeckung

m. Knopfzelle

n. Ausgänge
o. Ladeanzeige
p. USB-Stromversorgungsanschluss

Elektrische Sicherheit

Überprüfen Sie immer, dass die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegeräts der Netzspannung entspricht.

WARNUNG: Risiko eines Stromunfalls. Nur an trockenen Orten zu verwenden.

Wenn das Netzkabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, das über die DEWALT Serviceorganisation erhältlich ist.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) - Geräte

Typ 12 für Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlängerungskabels

Verwenden Sie ein zugelassenes 3-adriges Verlängerungskabel, das für die Leistungsaufnahme dieses Elektrowerkzeugs geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1,5 mm² und die Höchstlänge beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

ZUSAMMENBAU UND EINSTELLUNGEN

Einsetzen des Akkus (Abb. 1, 3)

WARNING: Verwenden Sie nur Akkus und Ladegeräte von DEWALT.

HINWEIS: Überprüfen Sie, dass Ihr Akku vollständig geladen ist. Wenn der Akku nicht genügend Leistung bringt, laden Sie den Akku gemäß den Anweisungen in der Betriebsanleitung für das Ladegerät.

HINWEIS: Um die maximale Lebensdauer der Li-Ion-Akkus zu gewähren, laden Sie die Akkus vor der ersten Verwendung mindestens 10 Stunden auf.

1. Löschen Sie die Lasche (i), um die Batteriefachabdeckung zu öffnen.
2. Legen Sie das Akku (s) in das Fach (j) ein, bis es vollständig eingesetzt ist.
3. Schließen und verriegeln Sie die Batteriefachabdeckung.

AKKU-LADESTANDSANZEIGE (ABB. 3)

Einige DEWALT-Akkus besitzen eine Ladestandsanzeige mit drei grünen LEDs, die den verbleibenden Ladestand des Akkus anzeigen.

Zum Betätigen der Ladestandsanzeige halten Sie die Taste für die Ladestandsanzeige (t) gedrückt. Eine Kombination der drei grünen LEDs leuchtet auf und zeigt den verbleibenden Ladestand an. Wenn der verbleibende Ladestand im Akku nicht mehr ausreicht, um das Werkzeug zu verwenden, leuchtet die Ladestandsanzeige nicht auf und der Akku muss aufgeladen werden.

HINWEIS: Die Ladestandsanzeige ist nur eine Schätzung des verbleibenden Akku-Ladestands. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzers basieren.

Einsetzen der knopfzelle (Abb. 1, 2)

WARNUNG: Ersetzen Sie die Batterie durch eine derselben Marke und desselben Typs. Beachten Sie die Polarität (+ und -) beim Batteriewechsel. Lagern oder transportieren Sie Batterien nicht so, dass Metallgegenstände mit ungeschützten Polen in Kontakt kommen können.

Ihr Radio ist mit einer Speicherkapazität ausgestattet, um die Zeit und Ihre ausgewählten Sender zu speichern. Wenn das Radio AUS ist, wird diese Speicherkapazität durch eine Knopfzelle bewahrt, die im Radio enthalten ist.

1. Schalten Sie das Ladegerät/Radio aus und ziehen Sie den Stecker.

2. Öffnen Sie das Batteriefach, indem Sie die Batteriefachverriegelung (i) anheben.

3. Schrauben Sie die Schraube (r) am Batteriedeckel (l) los.

4. Drücken Sie die Batteriefachverriegelung nach unten und ziehen Sie sie auf.
5. Setzen Sie die Knopfzelle (m) entsprechend der Markierung im Innern des Batteriefaches ein.
6. Setzen Sie den Batteriedeckel wieder auf, ziehen Sie die Schraube fest.
7. Schließen Sie den Batteriefachdeckel sicher.

HINWEIS: Um LCD Display, Uhrzeit und Voreinstellungen neu einzustellen, entfernen Sie zuerst die Knopfzelle und setzen Sie sie anschließend wieder ein. Dieses Verfahren ist auch anzuwenden, wenn das Display „eingefroren“ ist.

BETRIEB

Betriebsanleitung

WARNING: Beachten Sie immer die Sicherheitsanweisungen und die geltenden Vorschriften.

WARNING: Stellen Sie das Ladegerät/Radio nicht an Stellen auf, an denen es Nässe oder Spritzem ausgesetzt ist.

Wechselstrombetrieb (Abb. 4)

Wickeln Sie das Stromkabel ab und stecken Sie es in eine 110 V bzw. 230 V Wechselstrom-Wandsteckdose.

Bedienung des Radios (Abb. 1)

EINSCHALTEN/LAUTSTÄRKEREGELUNG

1. Um das Radio einzuschalten, drücken Sie die Einschalttaste (a).

HINWEIS: Wenn das Radio zum ersten Mal verwendet wird, geht es in den DAB-Modus und sucht automatisch nach Sendern. Es stellt dann die Zeit ein und spielt den ersten gefundenen Sender. Wenn kein Zeitsignal verfügbar ist, finden sie unter Programmierung der Uhr Informationen zur manuellen Zeiteinstellung.

1. Drehen Sie den Regler (b) im Uhrzeigersinn, um die Lautstärke zu erhöhen. Um die Lautstärke zu verringern, gegen den Uhrzeigersinn drehen.

DEUTSCH

MODUSAUSWAHL

Drücken Sie zur Auswahl der Modusfunktionen (DAB, FM oder AUX) die Modus-Taste (d), bis die gewünschte Funktion gefunden wurde. Wenn das Radio zum Beispiel im Modus DAB läuft, was links oben im LCD-Display (h) angezeigt wird, drücken Sie die Modus-Taste zweimal, um zu AUX zu wechseln.

DAB-MODUS - TUNING

Wenn das Gerät zum ersten Mal auf den Modus DAB/DAB+ umgeschaltet wird, scannt das Radio automatisch nach Sendern in der Gegend.

Verwenden Sie die Pfeiltasten nach links oder rechts (c), um die Sender zu durchsuchen.

HINWEIS: Bei einem Standortwechsel oder wenn der Empfang beim ursprünglichen Scanvorgang schlecht war (was passieren kann, wenn die Antenne nicht benutzt wurde), kann dies zu einer leeren oder unvollständigen Liste der verfügbaren Sender führen. Mit einem manuellen Auto-Scan werden alle verfügbaren Sender gefunden.

Durchführen eines Auto-Scan:

1. Drücken Sie die Menü-Taste (e), scrollen Sie durch Drücken der Taste mit dem Pfeil nach rechts (c) durch die Optionen, bis Sie zu Auto Scan gelangen, und wählen Sie diese Option durch Drücken der Eingabe/Anzeigetaste (g).
2. Drücken Sie die Taste mit dem Pfeil nach rechts, um die Option „Ja“ auszuwählen.
3. Drücken Sie die Eingabe-/Anzeigetaste (g), um den Auto-Scan durchzuführen.

Nach Abschluss des Auto-Scans wird der erste gefundene Sender gespielt.

Informationen zur Verwendung von Voreinstellungen finden Sie unter Programmierung der

Speichertasten.

DAB-MODUS – SENDER LÖSCHEN

Sender, die schon einmal von Ihrem Radio empfangen wurden, aber nicht mehr verfügbar sind, werden möglicherweise mit einem ? nach dem Sendernamen angezeigt.

Nutzen Sie zum Entfernen solcher Sender aus der Senderliste die Löschfunktion:

1. Drücken Sie auf Menü (e) und scrollen Sie nach rechts zur Option Löschen.
2. Drücken Sie zur Auswahl die Eingabe-/Anzeigetaste (g).
3. Scrollen Sie nach rechts zur Option „Ja“, drücken Sie dann die Eingabe-/Anzeigetaste (g), um Sender zu löschen.

DAB-MODUS - DYNAMIC RANGE COMPRESSION (DRC)

Diese Funktion reduziert den Unterschied zwischen den lautesten und leisesten gesendeten Tönen. Effektiv macht die Funktion diese leisen Töne vergleichsweise lauter und laute Töne entsprechend leiser.

Folgende Optionen sind verfügbar:

• 0 - DRC von Übertragungen wird ignoriert
- 1/2 - stellt die DRC-Funktion auf die Hälfte der Übertragung ein
• 1 - verwendet die übertragene DRC-Stufe
• 2 - verdoppelt die übertragene DRC-Stufe

HINWEIS: DRC funktioniert nur, wenn die Funktion vom Sender aktiviert wurde.

FM/AM-MODUS - TUNING

Tuning:

Drücken Sie die Taste mit dem Pfeil nach rechts, um den Tuner auf dem Frequenzband nach oben zu bewegen, und drücken Sie die Taste mit dem Pfeil nach links, um den Tuner auf dem Frequenzband nach unten zu bewegen.

Suchen:

Halten Sie die Taste mit dem Pfeil nach rechts (c) kurz gedrückt und lassen Sie sie dann los. Die Tuner-Frequenz wird erhöht, um den ersten Sender zu finden, der angemessen deutlich empfangbar ist, und stoppt an diesem Sender. Die Taste mit dem Pfeil nach rechts kann erneut gedrückt werden, um die Suche nach einem Radiosender mit einer höheren Frequenz fortzusetzen. Die Taste mit dem Pfeil nach links kann gedrückt werden, um nach Radiosendern mit einer niedrigeren Frequenz zu suchen. Die Suchfunktion ist in den Modi AM und FM verfügbar.

PROGRAMMIERUNG DER MEMORY-TASTEN

Sie können zehn verschiedene DAB- und zehn UKW-Radiosender einstellen. Nach der Programmierung der Tasten wird die Frequenz durch Drücken auf 1, 2, 3, 4 oder 5 sofort auf den voreingestellten Sender geändert.

1. Stellen Sie das Radio auf den gewünschten Sender ein (siehe Tuning).
2. Halten Sie eine der gewünschten Memory-Tasten (f) gedrückt, bis die voreingestellte Nummer im LCD-Display (h) zu blinken beginnt. Lassen Sie die Taste los und warten Sie, bis die Anzeige nicht mehr blinkt.
3. Über jede Memory-Taste können zwei Sender voreingestellt werden. Zum Speichern eines zweiten Senders wiederholen Sie Schritt 1.

DEUTSCH

1. Halten Sie eine der gewünschten Memory-Tasten (f) gedrückt, bis die voreingestellte Nummer im LCD-Display (h) zu blinken beginnt. Drücken Sie die Voreinstellungstaste ein zweites Mal, so dass die nächste Voreinstellungsnummer angezeigt wird. Lassen Sie die Taste los und warten Sie, bis die Anzeige nicht mehr blinkt.

PROGRAMMIERUNG DER UHR

Die Zeit und das Datum können manuell aktualisiert werden oder automatisch mit nationalen Zeitsignalen synchronisiert werden, die über DAB (soweit verfügbar) ausgestrahlt werden.

Automatische Synchronisierung der Uhr: (NUR DAB-Modus)

HINWEIS: Wenn das Radio zum ersten Mal verwendet wird, geht es in den DAB-Modus und sucht automatisch nach Sendern.

1. Drücken Sie die Menü-Taste (e).
2. Verwenden Sie die Pfeiltasten (c), um zu Uhreinstellung zu gehen, und drücken Sie die Eingabe-/Anzeigetaste (g).
3. Scrollen Sie zu Zeitsynch. jetzt und drücken Sie zur Auswahl die Eingabe-/Anzeigetaste. Dadurch wird die Uhr automatisch mit nationalen Zeitsignalen synchronisiert.

Manuelle Einstellung der Uhr: (FM- und DAB-Modus)

1. Drücken Sie die Menü-Taste (e).
2. Verwenden Sie die Pfeiltasten (c), um auf dem LCD-Display zu Uhreinstellung zu gehen, und drücken Sie die Eingabe-/Anzeigelaste (g).
3. Scrollen Sie zu Datum & Uhrzeit und drücken Sie die Eingabe-/Anzeigetaste (g).
4. Stellen Sie Datum und Uhrzeit mit den Pfeiltasten nach links und rechts ein (c).
5. Drücken Sie nach der Einstellung der richtigen Zeit zur Bestätigung die Eingabe-/Anzeigetaste (g).

Weitere Optionen des Menüs Uhreinstellung:

• Zeitformat: Wählen Sie 12h oder 24h als anzuzeigendes Zeitformat
• Datumsformat: Wählen Sie als anzuzeigendes Datumsformat MM/TT/JJJJ, JJJJ/MM/TT oder TT/MM/JJJJ.

EINSTELLUNG DES EQ

Der Klang kann durch Veränderung der Equalizer-Einstellungen der Bass- und Höhenwerte des Radios angepasst werden.

1. Drücken Sie die Menü-Taste (e) und scrollen Sie mit den Pfeiltasten nach links oder rechts (c), um Sound EQ auszuwählen. Bestätigen Sie die Auswahl durch Drücken der Eingabe-/Anzeigetaste (g).
2. Drücken Sie die Taste mit dem Pfeil nach rechts, um den Bass zu erhöhen, und diejenige mit dem Pfeil nach links, um ihn zu reduzieren.
3. Drücken Sie nach Abschluss der gewünschten Einstellung die Eingabe-/Anzeigetaste (g).
4. Wiederholen Sie die Schritte 2 und 3 für die Höheneinstellung.

Wichtige Hinweise zum Radio

1. Das Radio kann mit einem vollständig aufgeladenen 4.0 Ah-Akku 8 Stunden lang betrieben werden. Werden Akkus mit geringeren Spannung oder Kapazität verwendet, verringert sie die Betriebsdauer.
2. Der Empfang ist vom Standort und der Stärke des Rundfunksignals abhängig.
3. Bestimmte Generatoren können Hintergrundgeräusche verursachen.
4. AM-Empfang ist meistens klarer, wenn die Stromversorgung durch einen Akku erfolgt.
5. Um den AUX-Anschluss (k) zu verwenden, stecken Sie den Ausgangsstecker eines CD- oder iPod®/MP3-Players in den Anschluss (Abb. 1). Die externe Quelle wird durch die Lautsprecher des DCR017-Gerätes wiedergegeben.
6. Der USB-Stromausgang (p) ist ein Port zur Stromversorgung von Geräten mit Niedrigspannung wie Mobiltelefone, CD- und MP3-Player.
   * iPod ist eine eingetragene Handelsmarke von Apple Inc.

WARTUNG

Ihr DEWALT Ladegerät/Radio wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein dauerhafter zufriedenstellender Betrieb hängt von der geeigneten Pflege ab.

Wartungshinweis

Dieses Produkt kann nicht vom Nutzer gewartet werden. Es gibt keine durch den Nutzer zu wartenden Teile im Inneren des Ladegeräts/Radios. Wartung durch eine autorisierte Kundendienststelle ist erforderlich, um zu vermeiden, dass statisch sensible interne Bauelemente beschädigt werden.

DEUTSCH

Reinigung

NG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Ladegeräts/Radios. Solche Chemikalien können das in diesen Teilen verwendete Material weich werden lassen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Ladegerät/Radio eindringen. Tauchen Sie niemals irgendein Teil des Radios in eine Flüssigkeit.

REINIGUNGSANWEISUNGEN FÜR LADEGERÄTE/RADIOS

WARNUNG: Gefahr eines Stromunfalls. Trennen Sie das Ladegerät von der Wechselstromversorgung, bevor Sie es reinigen. Schmutz und Fett an der Außenseite des Ladegeräts/Radios kann mit einem Tuch oder einer weichen, nicht-metallischen Bürste entfernt werden. Verwenden Sie kein Wasser oder Reinigungslösungen.

Optionales Zubehör

NG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör mit diesem Ladegerät/Radio gefährlich sein. Um das Verletzungsrisiko zu mindem, sollte mit diesem Produkt nur von DEWALT empfohlenes Zubehör verwendet werden.

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Umweltschutz

Abfalltrennung. Dieses Produkt darf nicht mit normalem Haushaltsabfall entsorgt werden.

Wenn Sie eines Tages feststellen, dass Ihr DEWALT-Produkt ersetzt werden muss oder Sie es nicht mehr benötigen, entsorgen Sie es nicht mit dem normalen Haushaltsabfall. Führen Sie dieses Produkt der Abfalltrennung zu.

Die separate Entsorgung von Gebrauchtprodukten und Verpackungen ermöglicht das Recycling und die Wiederverwendung der Stoffe. Die Wiederverwendung von Recyclingstoffen hilft, Umweltverschmutzung zu vermeiden und mindert die Nachfrage nach Rohstoffen.

Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produkt kaufen.

DEWALT stellt Möglichkeiten für die Sammlung und das Recycling von DEWALT-Produkten nach Ablauf des Nutzungszeitraums zur Verfügung. Um diesen Service zu nutzen, bringen Sie bitte Ihr Produkt zu einer beliebigen autorisierten Kundendienstwerkstatt, die es in unserem Auftrag sammeln.

Die nächstgelegene autorisierte Kundendienststelle erfahren Sie bei Ihrem örtlichen DEWALT-Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse. Alternativ erhalten Sie eine Liste der autorisierten DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst im Internet unter: www.2helpU.com.

Aufl adbarer Akku

Dieser Akku mit langer Lebensdauer muss wieder aufgeladen werden, wenn er nicht mehr ausreichend Energie bei Arbeiten liefert, die vorher problemlos durchgeführt werden konnten. Am Ende seiner technischen Lebensdauer entsorgen Sie ihn bitte umweltgerecht.

• Lassen Sie den sich Akku vollständig entladen und entfemen Sie ihn dann aus dem Ladegerät/Radio.
• Lithiumionen-, NiCd- und NiMH-Zellen sind recyclingfähig. Bringen Sie sie zu Ihrem Händler oder zu einer Recycling-Sammelstelle am Ort. Die gesammelten Akkus werden recycelt oder ordnungsgemäß entsorgt.

GARANTIE

DEWALT vertraut auf die Qualität seiner Produkte und bietet daher den professionellen Anwendem des Produktes eine herausragende Garantie. Diese Garantieerklärung gilt als Ergänzung und unbeschadet Ihrer Rechte aus dem Vertrag als professioneller Anwender oder Ihrer gesetzlichen Ansprüche als privater, nichtprofessioneller Anwender. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE OHNE RISIKO •

Wenn Sie mit der Leistung Ihres DEWALT-Gerätes nicht vollständig zufrieden sind, geben Sie es einfach innerhalb von 30 Tagen komplett im Originallieferumfang, so wie gekauft, an den Händler zurück, um eine vollständige Erstattung oder ein Austauschgerät zu erhalten. Das Produkt darf normalem Verschleiß ausgesetzt sein. Der Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate nach dem Kauf, wird einmalig eine Wartungsinspektion für Ihre DEWALT-Maschine ausgeführt. Diese Arbeiten werden kostenlos von einem autorisierten DEWALT-Service-Partner ausgeführt. Der Kaufbeleg muss vorgelegt werden. Gilt einschließlich Arbeitskosten. Gilt nicht für Zubehör und Ersatzteile, sofern es sich nicht um einen Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE •

Wenn Ihr DEWALT-Produkt wegen Material- oder Produktionsmängeln innerhalb von 12 Monaten ab Kauf einen Fehler aufweist, garantiert DEWALT den kostenlosen Austausch aller fehlerhaften Teile oder, nach unserer Wahl, die kostenlose Wandlung des Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß behandelt;
• Das Produkt war normalem Verschleiß ausgesetzt;
• Es wurden keine Reparaturversuche durch nicht autorisierte Personen vorgenommen;
  • Der Kaufbeleg wird vorgelegt;

- Das Produkt wird vollständig im Originallieferumfang zurückgegeben. Um einen Garantieanspruch anmelden zu können, wenden Sie sich an einen DEWALT-Service-Partner in Ihrer Nähe, dessen Adresse Sie im DEWALT-Katalog finden, oder Sie wenden sich an die DEWALT-Liederlassung, die in dieser Anleitung angegeben ist. Eine Liste der autorisierten DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst finden Sie im Internet unter: www.2helpU.com.

ENGLISH

CHARGER/RADIO

DCR017

Congratulations!

DAB-TILA - ASEMIEN KARSIMINEN

Κατάσταση φόρτισης λυχνίας		Μοτίβο ενδεικτικής
	Ενεται φόρτιση	—	— — —
	Πλήρης φόρτιση	—
	Καθυστέρηση λόγω θερμής/ ψυχρής μπαταρίας — • — • — • — •
	πρόβλημα μπαταριών ή φορτιστή	••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••	••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••	-
