BEDIENUNGSANLEITUNG 111850 Xavax

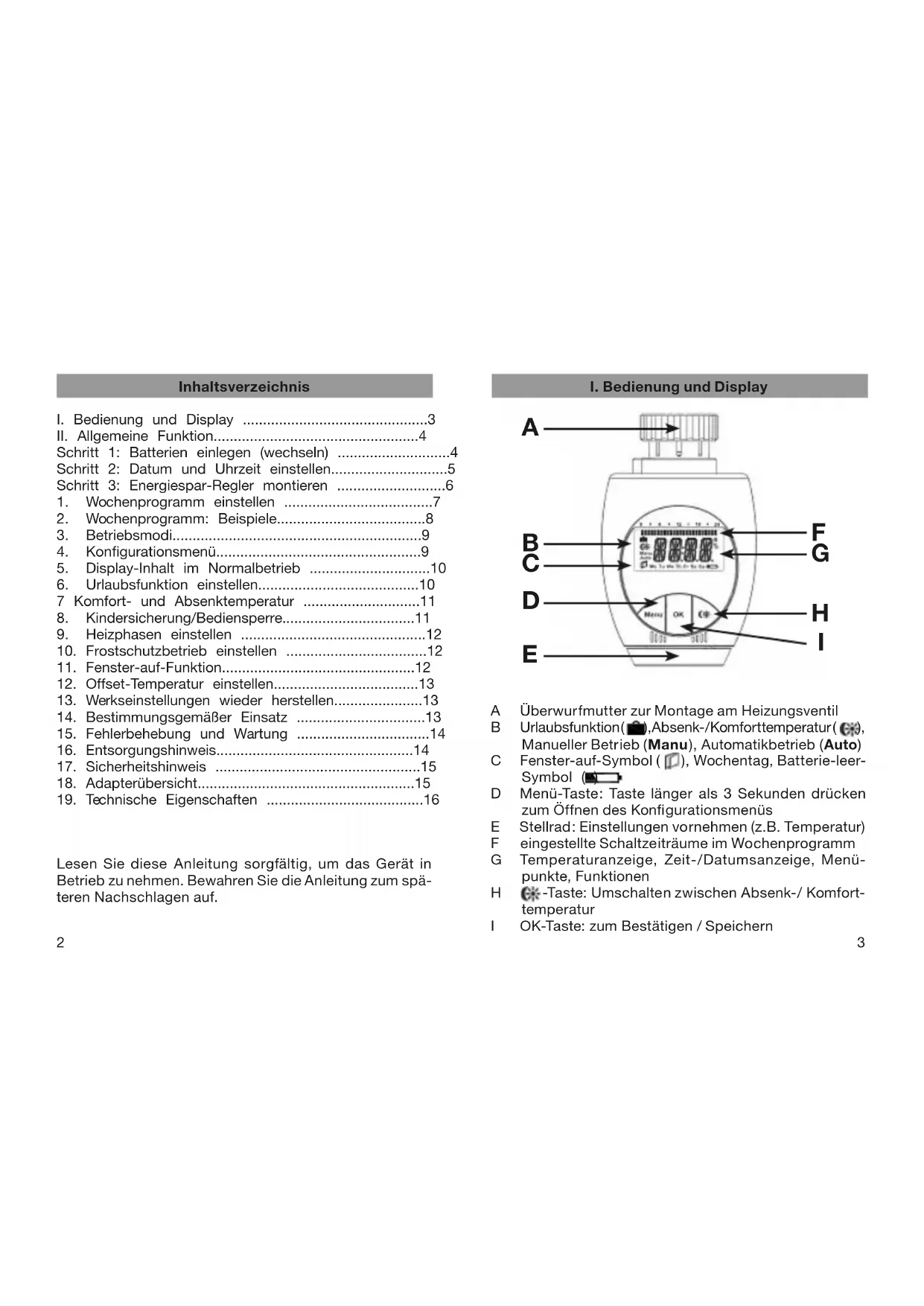

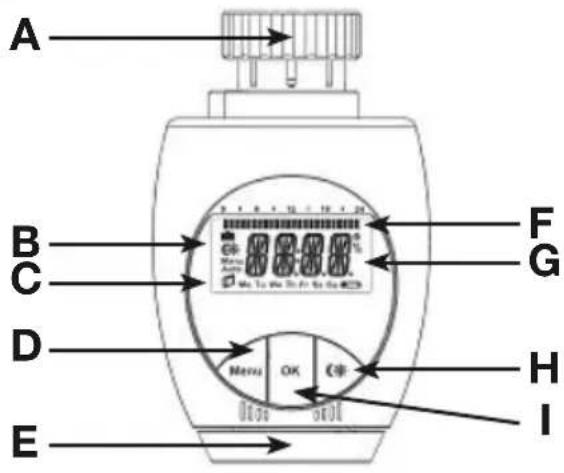

I. Bedienung und Display

A Überwurfmutter zur Montage am Heizungsventil B Urlaubsfunktion( ),Absenk-/Komforttemperatur( ), Manueller Betrieb (Manu), Automatikbetrieb (Auto) C Fenster-auf-Symbol ( ), Wochentag, Batterie-leer- Symbol ( ) D Menü-Taste: Taste länger als 3 Sekunden drücken zum Öffnen des Kongurationsmenüs E Stellrad: Einstellungen vornehmen (z.B. Temperatur) F eingestellte Schaltzeiträume im Wochenprogramm G Temperaturanzeige, Zeit-/Datumsanzeige, Menü- punkte, Funktionen

-Taste: Umschalten zwischen Absenk-/ Komfort- temperatur I OK-Taste: zum Bestätigen / Speichern Inhaltsverzeichnis

Schritt 1: Batterien einlegen (wechseln) ............................4 Schritt 2: Datum und Uhrzeit einstellen.............................5 Schritt 3: Energiespar-Regler montieren ...........................6

1. Wochenprogramm einstellen .....................................7

2. Wochenprogramm: Beispiele.....................................8

5. Display-Inhalt im Normalbetrieb ..............................10

6. Urlaubsfunktion einstellen........................................10

7 Komfort- und Absenktemperatur .............................11

10. Frostschutzbetrieb einstellen ...................................12

13. Werkseinstellungen wieder herstellen......................13

14. Bestimmungsgemäßer Einsatz ................................13

15. Fehlerbehebung und Wartung .................................14

Lesen Sie diese Anleitung sorgfältig, um das Gerät in Betrieb zu nehmen. Bewahren Sie die Anleitung zum spä- teren Nachschlagen auf.

D45 Schritt 2: Datum und Uhrzeit einstellen Wenn Batterien eingelegt oder ausgetauscht werden, wird nach kurzer Anzeige der Firmware-Versionsnummer auto- matisch Datum und Uhrzeit abgefragt.

• Jahr (A) mit Stellrad (B) einstellen

• Mit OK (C) bestätigen

• Monat (A) mit Stellrad (B) einstellen

• Mit OK (C) bestätigen

• Tag (A) mit Stellrad (B) einstellen

• Mit OK (C) bestätigen

• Stunde (A) mit Stellrad (B) einstellen

• Mit OK (C) bestätigen

• Minute (A) mit Stellrad (B) einstellen

• Mit OK (C) bestätigen Während der Eingaben fährt der Motor den Steuerstift bereits zurück.

• Die Anzeige „INS“ mit drehendem „

“ weist darauf hin, dass der Motor noch zurückfährt. Sobald der Stell- antrieb am Ventil montiert werden kann, steht nur „INS“ im Display.

• Das Wochenprogramm und andere Einstellungen können vor der Montage angepasst werden. Drü- cken Sie dazu die Menü-Taste, während in der Anzeige „INS“ steht. Mehr Details nden Sie unter „4. Kongu- rationsmenü“.

• Nach abgeschlossener Programmierung steht erneut „INS“ im Display und die Montage (Schritt 3) kann er- folgen.

II. Allgemeine Funktion

Der Energiespar-Regler für Heizkörper regelt zeitgesteuert die Raumtemperatur. Der Stellantrieb bewegt ein Ventil, um den Wärmezustrom am Heizkörper zu steuern. Der Regler passt auf alle gängigen Heizkörperventile. Die Montage erfolgt in 3 einfachen Schritten. Schritt 1: Batterien einlegen (wechseln)

• Batteriefachdeckel abziehen

• 2 neue Batterien vom Typ LR6 (Mignon/AA) polungsrichtig in das Batteriefach einlegen

• Batteriefachdeckel wieder aufsetzen und einrasten Die Lebensdauer neuer Alkali- Batterien beträgt ca. 3 Jahre. Ein Batteriesymbol (

weist darauf hin, dass die Batterien auszutauschen sind. Nach Entnahme der Batterien sollte bis zum Einlegen der neuen Batterien ca. 1 Minute gewartet werden. Ein Betrieb mit Akkus ist nicht möglich. Normale Batterien dürfen niemals aufgeladen wer- den. Es besteht Explosionsgefahr. Batterien nicht ins Feuer werfen! Batterien nicht kurzschließen! Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!

• Im Display steht „INS“, OK-Taste drücken

• DerStellantriebführteine Adaptierfahrtdurch (im Display erscheint „ADA“, keine Bedienung möglich).

• Danach ist der Stellantrieb betriebsbereit (Auto-Modus) Wurde die Adaptierfahrt vor der Montage eingeleitet bzw. wird eine Fehlermeldung (F1, F2, F3) angezeigt, drücken Sie OK und der Motor fährt zurück zur Po- sition „INS“.

1. Wochenprogramm einstellen

Im Wochenprogramm lassen sich für jeden Wochentag se- parat bis zu 3 Heizphasen (7 Schaltzeitpunkte) einstellen. Die Programmierung erfolgt für die ausgewählten Tage, wobei für einen Zeitraum von 00:00 bis 23:59 Tempera- turen hinterlegt werden müssen.

• Menü-Taste länger als 3 Sekunden drücken.

• Im Display erscheint „PRO“

• Mit OK-Taste bestätigen

• Im Display erscheint „DAY“. Mit dem Stellrad sind ein einzelner Wochentag, alle Werktage, das Wochenende oder die gesamte Woche auswählbar (Bsp. Werktage).

• Mit OK-Taste bestätigen

• Der erste Schaltzeitpunkt wird angezeigt (0:00), dieser kann nicht verändert werden. Die Heizzei- ten werden zudem als Balken an- gezeigt.

• Danach ist die Temperatur einzu- stellen, die ab 0:00 im Raum vor- herrschen soll (Bsp. 17.0°C).

• Mit OK bestätigen Schritt 3: Energiespar-Regler montieren Der Stellantrieb kann auf alle gängigen Heizungsventile montiert werden. Ein Ablassen von Wasser oder ein Ein- griff ins Heizungssystem sind dabei nicht notwendig. Zu- erst ist der alte Thermostatkopf zu entfernen:

• Thermostatkopf bis zum End- anschlag nach links drehen (A)

• Befestigung des Thermos- tatkopfes lösen (B)

• Thermostatkopf vom Ventil abziehen (C) Für einige Ventile ist ein Adapter zu verwenden. Adapter für Dan- foss-Ventile (RA, RAV, RAVL) liegen bei. Details bitte der Adapterübersicht (siehe 18) entnehmen.

• Der Adapter ist auf das Ventil zu setzen und zu drehen, bis er stabil aufsitzt.

• Beim RAV Adapter ist die mit- gelieferte Verlängerung auf den Ventilstößel zu stecken.

• Die Adapter RA und RAV sind zusätzlich mit der mitgeliefer- ten Schraube und Mutter zu befestigen. Damit der Energiespar-Regler montiert werden kann, muss im Display „INS“ stehen. Nach der Montage führt der Stell- antrieb zur Anpassung ans Ventil eine Adaptierfahrt durch. Währenddessen wird „ADA“ angezeigt.

• Stellantrieb auf Ventil setzen

• Überwurfmutter festziehen Adapterübersicht (siehe 18) entnehmen.89 Montag bis Sonntag ab 00:00 bis 06:00 16.0°C ab 06:00 bis 09:00 22.0°C ab 09:00 bis 12:00 17.0°C ab 12:00 bis 14:00 20.0°C ab 14:00 bis 17:30 17.0°C ab 17:30 bis 23:30 21.0°C ab 23:30 bis 23:59 16.0°C Haben Sie zu Hause ein Büro und möchten dies nur tags- über an Werktagen heizen, könnten Sie die folgenden Zei- ten programmieren: Montag bis Freitag ab 00:00 bis 08:30 17.0°C ab 08:30 bis 17:00 21.0°C ab 17:00 bis 23:59 17.0°C Samstag bis Sonntag ab 00:00 bis 23:59 15.0°C

Mit kurzem Druck der Menü-Taste kann zwischen den fol- genden 3 Betriebsmodi gewechselt werden (die Betriebs- Modi sind erst nach der Installation/Schritt 3 auswählbar):

• Urlaubsfunktion ( ): Einstellen einer Temperatur, die bis zu einem xen Zeitpunkt gehalten werden soll.

• Manu: Manueller Betrieb - die Temperatur wird manuell über das Stellrad eingestellt

• Auto: Wochenprogramm - automatische Temperaturre- gelung gemäß hinterlegtem Wochenprogramm

Im Kongurationsmenü lassen sich Einstellungen ändern. Das Menü lässt sich über einen langen Tastendruck (länger als 3 Sekunden) der Menü-Taste aufrufen.

• Der nächste Schaltzeitpunkt wird angezeigt (Bsp. 6:00). Dieser kann verändert werden.

• Danach die Temperatur einstellen, die ab 6:00 vorherrschen soll.

• Dieser Vorgang ist zu wiederholen, bis für den Zeitraum von 0:00 bis 23:59 Temperaturen hinterlegt sind.

• Sind alle 7 Schaltzeitpunkte belegt, wird 23:59 als End- zeitpunkt zum Bestätigen angezeigt. Im Auto-Modus kann die Temperatur über das Stellrad jederzeit verändert werden. Die geänderte Temperatur bleibt dann bis zum nächsten Programmwechsel erhalten.

2. Wochenprogramm: Beispiele

Mit dem Energiespar-Regler können für jeden Wochentag bis zu 3 Heizzeiten (7 Schaltzeitpunkte) mit individueller Temperaturvorgabe hinterlegt werden. Werkseitig sind zwei Heizphasen von 6:00 bis 9:00 Uhr und von 17:00 bis 23:00 Uhr für alle Wochentage gleich hinterlegt: ab 00:00 bis 06:00 17.0°C ab 06:00 bis 09:00 21.0°C ab 09:00 bis 17:00 17.0°C ab 17:00 bis 23:00 21.0°C ab 23:00 bis 23:59 17.0°C Im Display werden Balken für Zeitschalträume für je- des zweite Zeitintervall angezeigt. Bei diesem Bei- spiel werden keine Balken für das Intervall 0:00 bis 6:00 eingeblendet. Nur für die Intervalle 6:00 bis 9:00 und 17:00 bis 23:00 erscheinen Balken im Display. Soll ein Raum auch zur Mittagszeit beheizt werden, kann eine Programmierung wie folgt aussehen:10 11

• Über das Stellrad ist die Uhrzeit einzustellen, bis zu der die Temperatur gehalten werden soll.

• Bestätigung durch die OK-Taste

• Mit dem Stellrad ist danach das Datum einzustellen

• Bestätigung durch die OK-Taste

• Mit dem Stellrad die Temperatur einstellen, mit OK be- stätigen. Die Anzeige blinkt zur Bestätigung. Die eingestellte Temperatur bleibt bis zum vorgegebenen Zeitpunkt bestehen. Danach geht der Stellantrieb in den Auto-Modus.

7. Komfort- und Absenktemperatur

Die Taste Komfort-/Absenktemperatur ( ) dient zur kom- fortablen und einfachen Umschaltung zwischen diesen beiden Temperaturen. Werkseitig liegen diese bei 21.0°C und 17.0°C. Sie können wie folgt angepasst werden.

• Die Komfort-/Absenktaste ( ) lange gedrückt halten.

• Im Display erscheinen das Sonnensymbol ( ) und die aktuelle Komforttemperatur.

• Temperatur mit Stellrad verändern, mit OK bestätigen.

• Es erscheinenMondsymbol ( ) und Absenktemperatur.

• Temperatur mit Stellrad verändern, mit OK bestätigen. Auch im Auto-Modus kann die Temperatur über die Tas- te jederzeit geändert werden. Diese bleibt dann bis zum nächsten Schaltzeitpunkt des Programms erhalten.

8. Kindersicherung / Bediensperre

Die Bedienung kann gesperrt werden.

• Um die Bediensperre zu aktivieren/deaktivieren, sind die Tasten Menu und gleichzeitig kurz zu drücken.

• Nach Aktivierung erscheint „LOC“ im Display.

• Zur Deaktivierung beide Tasten erneut drücken.

• PRO: Einstellung des Wochenprogramms (siehe Ab- schnitt „1. Wochenprogramm einstellen“)

• DAT: Ändern von Uhrzeit und Datum

• POS: Abfrage der aktuellen Position des Stellantriebs

• DST: Die automatischeUmschaltungzwischen Sommer- und Winterzeit kann deaktiviert werden.

• AER: Fenster-auf-Temperatur und –Zeit für die auto- matische Temperaturabsenkung beim Lüften einstellen

• TOF: Offset-Temperatur einstellen

• RES: Werkseinstellungen wieder herstellen Menüpunkte werden mit dem Stellrad ausgewählt und mit OK bestätigt. Ein erneuter Druck der Menü-Taste führt zur vorherigen Ebene zurück. Nach 65 Sekunden Inaktivität schließt sich das Menü automatisch.

5. Display-Inhalt im Normalbetrieb

Im Normalbetrieb werden Schaltzeiträume, Betriebs- modus, Soll-Temperatur und Wochentag angezeigt. Die Balken für Schaltzeiträu- me des Wochenprogramms werden für jedes zweite Zeitintervall angezeigt. (Beispiel unter „2. Wochenprogramm: Beispiele“).

6. Urlaubsfunktion einstellen

Wenn während eines Urlaubs oder einer Party für einen be- stimmten Zeitraum eine feste Temperatur gehalten werden soll, kann die Urlaubsfunktion genutzt werden.

• Die Menü-Taste ist so oft kurz zu drücken, bis im Display das Koffersymbol ( ) erscheint.12 13

12. Offset-Temperatur einstellen

Da die Temperatur am Heizkörper gemessen wird, kann es woanders im Raum kälter oder wärmer sein. Um dies anzugleichen, kann ein Temperatur-Offset von ±3.5°C eingestellt werden. Werden z.B. 18°C anstatt eingestell- ter 20°C gemessen, ist ein Offset von -2.0°C einzustellen.

• Die Menü-Taste länger als 3 Sekunden drücken

• Mit dem Stellrad den Menüpunkt „TOF“ auswählen

• Mit OK-Taste bestätigen

• Die Temperatur mittels des Stellrads verändern.

• Bestätigung erfolgt durch die OK-Taste

13. Werkseinstellungen wieder herstellen

Der Auslieferungszustand des Stellantriebs kann manuell wieder hergestellt werden. Dabei gehen alle manuell vor- genommenen Einstellungen verloren.

• Die Menü-Taste länger als 3 Sekunden drücken

• Mit dem Stellrad den Menüpunkt „RES“ auswählen

• Mit OK-Taste bestätigen

• Es erscheint „CFM“ im Display, mit OK bestätigen

14. Bestimmungsgemäßer Einsatz

Der Energiespar-Regler dient zum Regulieren eines gän- gigen Heizkörperventils. Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einuss von Feuch- tigkeit, Staub sowie Sonnen- oder Wärmebestrahlung. Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht bestimmungsgemäß und führt zu Garantie- und Haftungsausschluss. Dies gilt auch für Um- bauten und Veränderungen. Die Geräte sind ausschließlich für den privaten Gebrauch gedacht.

9. Heizpause einstellen

Ist die Heizung im Sommer abgeschaltet, können die Bat- terien geschont werden. Dazu wird das Ventil ganz ge- öffnet. Der Verkalkungsschutz wird weiter durchgeführt.

• Um die Heizpause zu aktivieren, ist das Stellrad im ma- nuellen Betrieb (Manu) so lange nach rechts zu drehen, bis im Display „ON“ erscheint.

• Zum Beenden ist der manuelle Betrieb (Manu) zu ver- lassen oder das Stellrad nach links zu drehen.

10. Frostschutzbetrieb einstellen

Wenn der Raum nicht geheizt werden soll, kann das Ventil geschlossen werden. Nur bei Frostgefahr wird das Ventil geöffnet. Der Verkalkungsschutz wird weiter durchgeführt.

• Um den Frostschutzbetrieb zu aktivieren, ist das Stell- rad im manuellen Betrieb (Manu) so lange nach links zu drehen, bis im Display „OFF“ erscheint.

• ZumBeenden ist der manuelle Betrieb (Manu) zu verlas- sen oder das Stellrad nach rechts zu drehen.

11. Fenster-auf-Funktion

Der Stellantrieb erkennt bei einer stark absinkenden Tem- peratur automatisch, ob im Raum gelüftet wird. Um Heiz- kosten zu sparen, wird dann die Temperatur für einen be- stimmten Zeitraum herunter geregelt (werkseitig 15 Mi- nuten). Währenddessen wird im Display das Fenster-auf- Symbol ( ) angezeigt.

• Die Menü-Taste länger als 3 Sekunden drücken

• Mit dem Stellrad den Menüpunkt „AER“ auswählen

• Mit OK-Taste bestätigen

• Die Temperatur und die Zeit lassen sich mit dem Stellrad einstellen. MitderZeitauswahl„0“lässt sich die Funktion deaktivieren.14 15

17. Sicherheitshinweise

Die Geräte sind keine Spielzeuge, erlauben Sie Kindern nicht damit zu spielen. Verpackungsmaterial nicht achtlos liegen lassen, dies kann für Kinder zu einem gefährlichen Spielzeug werden. Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Im Fehler- fall schicken Sie das Gerät an den Service.

18. Adapterübersicht

Hersteller Abbildung Adapter Heimeier, MNG, Junkers, Landis&Gyr „Duodyr“, Honeywell- Braukmann, Oventrop, Schlösser, Simplex, Valf Sanayii, Mertik Maxitrol, Watts, Wingenroth (Wiroex), R.B.M., Tiemme, Jaga kein Adapter erforderlich Danfoss RA liegt bei Danfoss RAVliegt bei Danfoss RAVL liegt bei Weitere Adapter sind als Zubehör erhältlich.

15. Fehlerbehebung und Wartung

Fehlercode im Display ProblemBehebung Batteriesymbol

Batterieleistung zu gering Batterien austauschen

Ventilantrieb schwergängig Installation prüfen, Heizungsventil überprüfen

Stellbereich zu groß Befestigung des Stellantriebs überprüfen

Stellbereich zu klein Heizungsventil überprüfen Einmal wöchentlich am Samstag, um 12:00 führt der Stellantrieb zum Schutz vor Ventilverkalkung eine Entkalkungsfahrt durch. Dabei erscheint „CAL“ im Display.

16. Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik- Altgeräte zu entsorgen! Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.16 17

19. Technische Eigenschaften

Versorgungsspannung: 3 V Max. Stromaufnahme: 100 mA Batterien: 2x LR6 / Mignon / AA Batterielebensdauer: ca. 3 Jahre Display: LC-Display Gehäuseabmessung: 63 x 66 x 92 mm (B x H x T) Anschluss: M30 x 1,5 Technische Änderungen, die zur Verbesserung dienen, sind vorbehalten.18 19 Table of contents
