BEDIENUNGSANLEITUNG PRO 3500 CASO

Dokument-Nr.: 2365 18-03-2014

Druck- und Satzfehler vorbehalten.

© 2014 Braukmann GmbH

1 Bedienungsanleitung....12

1.1 Allgemeines....12

1.2 Informationen zu dieser Anleitung 12

1.3 Warnhinweise....12

1.4 Haftungsbeschränkung....13

1.5 Urheberschutz....13

2 Sicherheit....14

2.1 Bestimmungsgemäße Verwendung 14

2.2 Allgemeine Sicherheitshinweise 14

2.3 Gefahrenquellen....15

2.3.1 Gefahr durch elektromagnetisches Feld....15

2.3.2 Verbrennungsgefahr....16

2.3.3 Explosionsgefahr 16

2.3.4 Brandgefahr....16

2.3.5 Gefahr durch elektrischen Strom....17

3 Inbetriebnahme....18

3.1 Sicherheitshinweise 18

3.2 Lieferumfang und Transportinspektion 18

3.3 Auspacken....18

3.4 Entsorgung der Verpackung....18

3.5 Aufstellung....19

3.5.1 Anforderungen an den Aufstellort....19

3.5.2 Vermeidung von Funkstörungen 19

3.6 Elektrischer Anschluss 20

4 Aufbau und Funktion ......21

4.1 Bedienelemente und Anzeigen 21

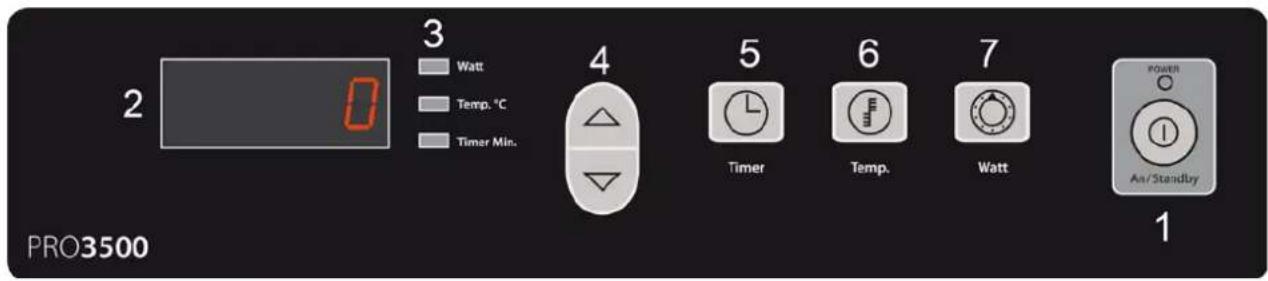

4.1.1 Bedienfeld und Display....21

4.1.2 Hinweise am Gerät....21

4.1.3 Signaltöne 22

4.1.4 Überhitzungsschutz....22

4.1.5 Typenschild 22

5 Bedienung und Betrieb......22

5.1 Funktionsweise und Vorteile von Induktionskochstellen 22

5.2 Hinweise zum Kochgeschirr 23

5.3 Sicherheitshinweise 24

5.4 Betrieb des Gerätes 24

5.4.1 Einschalten....24

5.4.2 Leistungsmodus 25
5.4.3 Temperaturmodus....25
5.4.4 Timer 25

6 Reinigung und Pflege......26

6.1 Sicherheitshinweise ......26

6.2 Reinigung 27

7 Störungsbehebung......27

7.1 Sicherheitshinweise 27

7.2 Störungsanzeigen....27

7.3 Störungsursachen und -behebung 28

8 Entsorgung des Altgerätes....29

9 Garantie....29

10 Technische Daten....30

11 Operating Manual....32

11.1 General....32

50 Technische gegevens....108

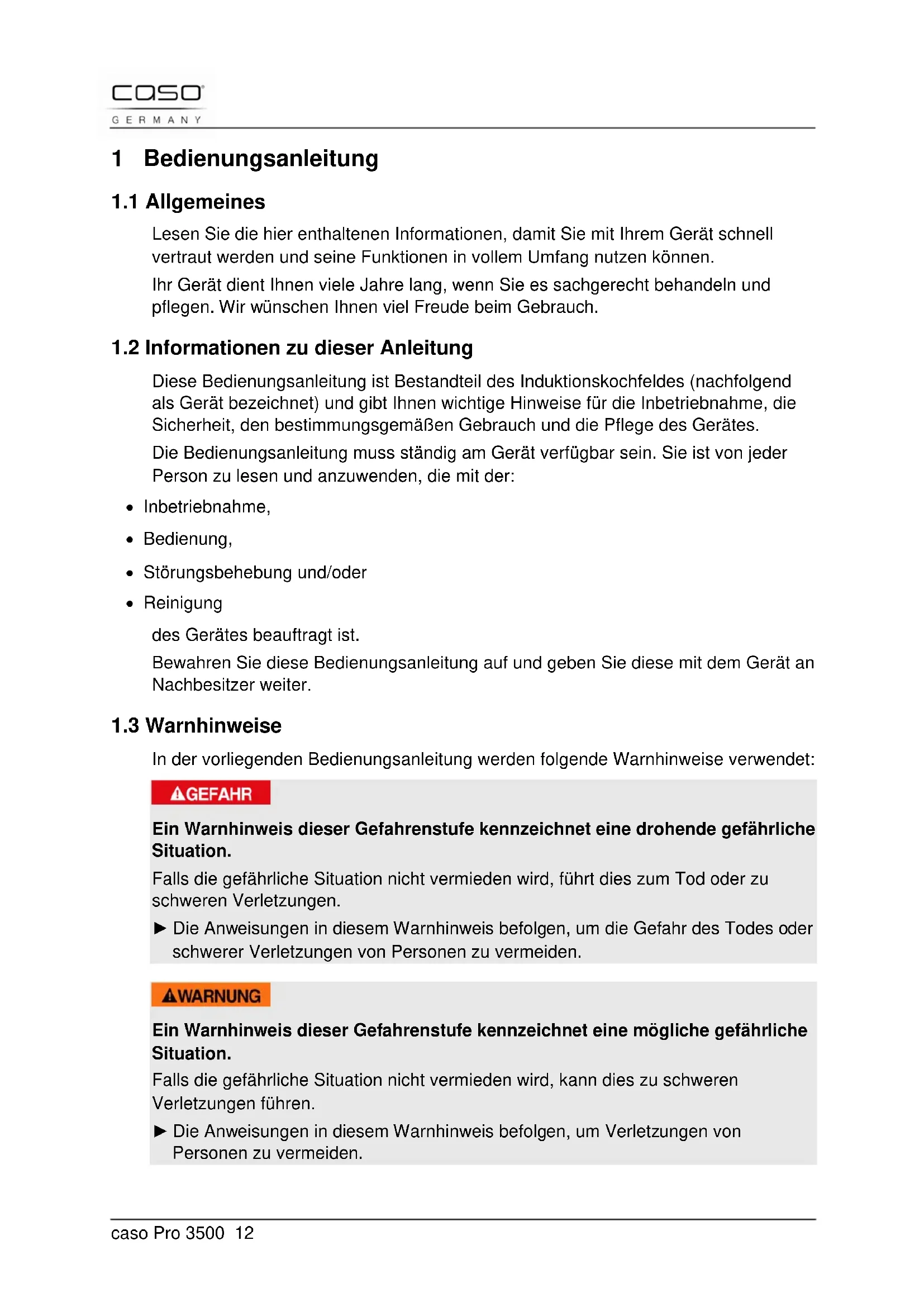

1 Bedienungsanleitung

1.1 Allgemeines

Lesen Sie die hier enthaltenen Informationen, damit Sie mit Ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können.

Ihr Gerät dient Ihnen viele Jahre lang, wenn Sie es sachgerecht behandeln und pflegen. Wir wünschen Ihnen viel Freude beim Gebrauch.

1.2 Informationen zu dieser Anleitung

Diese Bedienungsanleitung ist Bestandteil des Induktionskochfeldes (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pflege des Gerätes.

Die Bedienungsanleitung muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der:

• Inbetriebnahme,
• Bedienung,
  • Störungsbehebung und/oder
• Reinigung

des Gerätes beauftragt ist.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

1.3 Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

⚠GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, führt dies zum Tod oder zu schweren Verletzungen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

⚠️WARNUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

VORSICHT

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu leichten oder gemäßigten Verletzungen führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit der Maschine erleichtern.

1.4 Haftungsbeschränkung

Alle in dieser Anleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, Betrieb und Pflege entsprechen dem letzten Stand bei

Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen.

Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund:

• Nichtbeachtung der Anleitung
- Nicht bestimmungsgemäßer Verwendung
• Unsachgemäßer Reparaturen
- Technischer Veränderungen, Modifikationen des Gerätes
- Verwendung nicht zugelassener Ersatzteile

Modifikationen des Gerätes werden nicht empfohlen und sind nicht durch die Garantie gedeckt.

Übersetzungen werden nach bestem Wissen durchgeführt. Wir übernehmen keine Haftung für Übersetzungsfehler, auch dann nicht, wenn die Übersetzung von uns oder in unserem Auftrag erfolgte. Verbindlich bleibt allein der ursprüngliche deutsche Text.

1.5 Urheberschutz

Diese Dokumentation ist urheberrechtlich geschützt.

Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfältigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, behält sich die Braukmann GmbH vor.

Inhaltliche und technische Änderungen vorbehalten.

2 Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät.

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Personen- und Sachschäden führen.

2.1 Bestimmungsgemäße Verwendung

Dieses Gerät ist nur für den Gebrauch in geschlossenen Räumen zum Erwärmen, Kochen und Braten von Lebensmitteln bestimmt. Das dabei verwendete Kochgeschirr muss für Induktionskochgeräte geeignet sein.

Eine andere oder darüber hinaus gehende Verwendung gilt als nicht bestimmungs-gemäß.

⚠️WARNUNG

Gefahr durch nicht bestimmungsgemäße Verwendung!

Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Das Gerät ausschließlich bestimmungsgemäß verwenden.
▶ Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Betreiber.

2.2 Allgemeine Sicherheitshinweise

HINWEIS

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden allgemeinen Sicherheitshinweise:

▶ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
▶ Bei Beschädigung der Anschlussleitung muss eine spezielle Anschlussleitung durch eine vom Hersteller autorisierte Fachkraft installiert werden.
▶ Dieses Gerät kann von Kindern, die älter als 8 Jahre sind, sowie von Personen mit einer geistigen, sensorischen oder körperlichen Behinderung benutzt werden, wenn sie über den sicheren Betrieb unterrichtet worden sind und die möglichen Gefahren verstehen.
▶ Kinder dürfen mit dem Gerät nicht spielen.
▶ Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Das Gerät und das dazugehörige Anschlusskabel müssen für Kinder unter 8 Jahren unerreichbar sein.
Das Gerät während des Betriebes nicht unbeaufsichtigt lassen.

HINWEIS

▶ Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
▶ Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
▶ Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.
▶ Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf der Heizplatte platziert werden, da sie heiß werden können.
Das Gerät ist nicht dazu bestimmt mit einer externen Zeitschaltuhr oder einer separaten Fernsteuerung benutzt zu werden.

2.3 Gefahrenquellen

2.3.1 Gefahr durch elektromagnetisches Feld

⚠️WARNUNG

Durch die beim Betrieb des Gerätes entstehenden magnetischen Felder kann es zu Beeinträchtigungen kommen.

Beachten Sie die folgenden Sicherheitshinweise:

▶ Personen mit gesteigerter Elektrosensibilität sollten sich nicht länger als nötig in unmittelbarer Nähe des Gerätes aufhalten.
Wissenschaftliche Tests haben erwiesen, dass Induktionskocher keine Gefahr darstellen. Jedoch sollten Personen, die einen Herzschrittmacher tragen, mindestens 60 cm Abstand zum Gerät halten, wenn es in Betrieb ist. Außerdem sollten Personen, die einen Herzschrittmacher tragen, eventuell zu beachtende Schutzhinweise vor Benutzung mit ihrem Arzt besprechen.
Platzieren Sie keine magnetisierbaren Gegenstände wie z.B. Kreditkarten, Datenträger oder Kassetten auf oder in unmittelbarer Nähe des Gerätes.
▶ Stellen Sie das Kochgeschirr mittig auf das Kochfeld. So schirmt der Topfboden das elektromagnetische Feld weitestgehend ab.
▶ Entfernen Sie keine Abdeckungen am Gerät.

2.3.2 Verbrennungsgefahr

⚠️WARNUNG

Das mit diesem Gerät erhitzte Kochgut sowie das verwendete Kochgeschirr und die Oberfläche des Gerätes können sehr heiß werden.

Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht zu Verbrennen oder zu Verbrühen:

▶ Schützen Sie Ihre Hände bei allen Arbeiten am heißen Gerät oder Kochgeschirr mit Wärme isolierenden Handschuhen, Topflappen oder Ähnlichem.
▶ Legen Sie keine Küchenutensilien, Koch- oder Pfannendeckel, Messer oder andere Gegenstände aus Metall auf die Kochstelle. Wenn das Gerät eingeschaltet wird, können sich diese Gegenstände stark erhitzen.
▶ Die heiße Oberfläche des Keramikfeldes nicht berühren. Der Induktionskocher selbst entwickelt während des Kochvorgangs keine Hitze. Die Temperatur des Kochgeschirrs erwärmt aber die Kochstelle.

2.3.3 Explosionsgefahr

⚠️WARNUNG

Bei nicht sachgemäßer Verwendung des Gerätes besteht Explosionsgefahr durch entstehenden Überdruck.

Beachten Sie die folgenden Sicherheitshinweise um die Explosionsgefahr zu vermeiden:

▶ Erhitzen Sie niemals Speisen oder Flüssigkeiten in verschlossenen Behältern wie z.B. Konservendosen. Durch den entstehenden Überdruck kann der Behälter platzen. Eine Konservendose wird am besten erwärmt, indem man sie öffnet und in einem mit etwas Wasser gefüllten Topf stellt.

2.3.4 Brandgefahr

▲WARNUNG

Bei nicht sachgemäßer Verwendung des Gerätes besteht Brandgefahr.

Beachten Sie die folgenden Sicherheitshinweise um Brandgefahr zu vermeiden:

▶ Entfernen Sie während des Betriebes alle leicht entzündlichen Gegenstände (z.B. Reinigungsmittel, Spraydosen, Topflappen, Geschirrtücher, etc.) aus der unmittelbaren Nähe des Gerätes.
▶ Vermeiden Sie ein langfristiges Überhitzen von Ölen und Fetten. Überhitztes Öl oder Fett kann sich schnell entzünden.
▶ Stellen Sie keine leeren Töpfe auf die Kochfelder!

HINWEIS

Sollte es zu einem Brand auf der Kochstelle kommen, wie folgt vorgehen:

Schalten Sie das Gerät aus (gegebenenfalls die Sicherung ausschalten).
Ersticken Sie die Flammen mit einem großen Topfdeckel, Teller oder einem feuchten Geschirrtuch.

AUF KEINEN FALL MIT WASSER LÖSCHEN!

Nachdem der Brandherd erloschen ist, Geschirr und Gerät abkühlen lassen und für ausreichend Frischluftzufuhr sorgen.

2.3.5 Gefahr durch elektrischen Strom

⚠GEFAHR

Lebensgefahr durch elektrischen Strom!

Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!

Beachten Sie die folgenden Sicherheitshinweise um eine Gefährdung durch elektrischen Strom zu vermeiden:

▶ Die Installation darf nur von qualifiziertem Fachpersonal (Elektrofachbetrieb) durchgeführt werden!
▶ Bei Beschädigung der Anschlussleitung muss eine spezielle Anschlussleitung durch eine vom Hersteller autorisierte Fachkraft installiert werden.
▶ Falls die Glaskeramik-Oberfläche bricht oder reißt, schalten Sie das Gerät aus und schalten Sie die Sicherung aus, um einem elektrischen Schock vorzubeugen.
Das Gerät darf nicht in Betrieb genommen werden, wenn das Stromkabel oder der Stecker beschädigt sind, wenn es nicht ordnungsgemäß funktioniert oder fallen gelassen oder beschädigt worden ist. Falls das Stromkabel oder der Stecker beschädigt worden sind, müssen diese durch den Hersteller oder dessen Servicebeauftragten ersetzt werden, um Gefahren vorzubeugen.
▶ Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. Darüber hinaus können Funktionsstörungen am Gerät auftreten
▶ Berühren Sie das Gerät sowie den Netzstecker nicht mit nassen Händen.
Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in die Spülmaschine geben.
Keine Gegenstände in die Öffnungen des Gerätes einführen. Bei Berührung Spannung führender Anschlüsse besteht Stromschlaggefahr.
▶ Schließen Sie das Gerät nicht zusammen mit anderen Geräten an der gleichen Netzsteckdose an.

3 Inbetriebnahme

In diesem Kapitel erhalten Sie wichtige Hinweise zur Inbetriebnahme des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

3.1 Sicherheitshinweise

▲WARNUNG

Bei der Inbetriebnahme des Gerätes können Personen- und Sachschäden auftreten!

Beachten Sie die folgenden Sicherheitshinweise um die Gefahren zu vermeiden:

▶ Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

3.2 Lieferumfang und Transportinspektion

Das Gerät wird standardmäßig mit folgenden Komponenten geliefert:

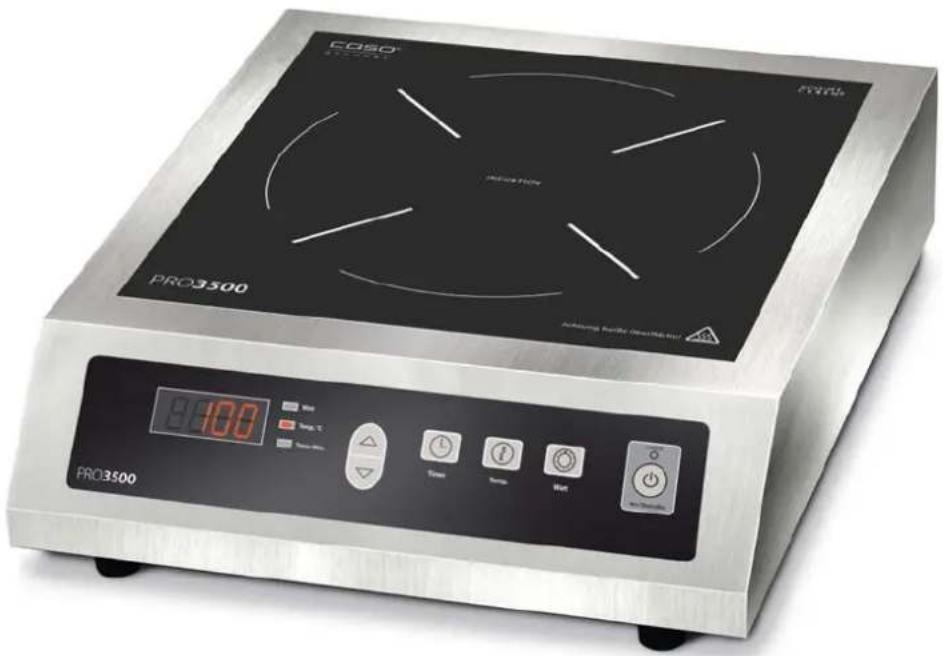

• Induktionskochfeld PRO 3500
- Bedienungsanleitung

HINWEIS

▶ Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.
▶ Melden Sie eine unvollständige Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport sofort dem Spediteur, der Versicherung und dem Lieferanten.

3.3 Auspacken

Zum Auspacken des Gerätes entnehmen Sie das Gerät aus dem Karton und entfernen Sie das Verpackungsmaterial.

3.4 Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die

Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte

Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«.

HINWEIS

▶ Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall wieder ordnungsgemäß verpacken zu können.

3.5 Aufstellung

3.5.1 Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

• Das Gerät muss auf einer festen, ebenen, waagerechten und hitzebeständigen Unterlage mit einer ausreichenden Tragkraft für das Gerät und das erwartungsgemäß schwerste Kochgut aufgestellt werden.
• Der Induktionskocher darf nicht auf einer eisen- oder stahlhaltigen Unterlage in Betrieb genommen werden, da sich diese stark erhitzen kann.
• Wählen Sie den Aufstellort so, dass Kinder nicht an die heiße Oberfläche des Gerätes gelangen können.
  • Das Gerät ist nicht für den Einbau vorgesehen.
• Stellen Sie das Gerät nicht in einer heißen, nassen oder sehr feuchten Umgebung oder in der Nähe von brennbarem Material auf.
• Stellen Sie den Induktionskocher nicht in der Nähe von Geräten und Gegenständen auf, die empfindlich auf Magnetfelder reagieren (z.B.: Radios, Fernseher, Kassettenrecorder, etc.).
• Das Gerät benötigt zum korrekten Betrieb eine ausreichende Luftströmung. Lassen Sie bei der Aufstellung an allen Seiten 10 cm Freiraum.
• Die Kühlluft wird von der Unterseite des Gerätes angesaugt. Decken Sie keine Öffnungen am Gerät ab und blockieren Sie sie nicht.
• Die Steckdose muss leicht zugänglich sein, so dass das Stromkabel notfalls leicht abgezogen werden kann.
• Der Aufstellung des Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

3.5.2 Vermeidung von Funkstörungen

Durch das Gerät können Störungen bei Radios, Fernsehern oder ähnlichen Geräten auftreten.

Durch folgende Maßnahmen können Störungen beseitigt oder reduziert werden:

• Stellen Sie das Radio, den Fernseher etc. soweit wie möglich vom Gerät entfernt auf.
• Schließen Sie das Gerät an einer anderen Steckdose an, so dass für das Gerät und den gestörten Empfänger unterschiedliche Stromkreise verwendet werden.
• Verwenden Sie eine ordnungsgemäß installierte Antenne für den Empfänger, um einen guten Empfang sicherzustellen.

3.6 Elektrischer Anschluss

Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:

• Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten.
  Im Zweifelsfall fragen Sie Ihre Elektro-Fachkraft.
  • Die Steckdose muss über einen 16A-Sicherungsschutzschalter abgesichert sein.
• Der Anschluss des Gerätes an das Elektronetz darf maximal über ein 3 Meter langes, abgewickeltes Verlängerungskabel mit einem Querschnitt von mindestens 1,5 mm² erfolgen. Die Verwendung von Mehrfachsteckern oder Steckdosenleisten ist wegen der damit verbundenen Brandgefahr verboten.
• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht über oder unter dem Gerät oder über heiße und/oder scharfkantige Flächen verlegt wird.
• Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen.
  Der Hersteller haftet nicht für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

4 Aufbau und Funktion

In diesem Kapitel erhalten Sie wichtige Hinweise zum Aufbau und zur Funktion des Gerätes.

4.1 Bedienelemente und Anzeigen

4.1.1 Bedienfeld und Display

PRO3500 2 3 Watt Temp. °C Timer Min. 4 5 Timer 6 Temp. 7 Watt POWER As/Standby 1

1 An/Standby

2 Display

3 Anzeige der gewählten Funktion

4 Pfeiltasten zur Einstellung von Zeit / Temperatur /Watt

5 Funktionstaste Timer

6 Funktionstaste Temperatur

7 Funktionstaste Watt

4.1.2 Hinweise am Gerät

Dieser Hinweis und das Anzeigen von „H“ im Display dienen zur Warnung, dass das Keramikfeld heiß sein kann. Der Induktionskocher selbst entwickelt zwar während des Kochvorgangs keine Hitze; die Temperatur des Kochgeschirrs erwärmt aber die Kochstelle!

Beachten Sie die folgenden Sicherheitshinweise, um sich nicht am heißen Gerät zu verbrennen:

VORSICHT

Verbrennungsgefahr an heißer Oberfläche!

▶ Die Oberfläche des Keramikfeldes nicht berühren, solange sie heiß ist (H erscheint im Display)
▶ Keine Gegenstände auf dem heißen Keramikfeld ablegen.

4.1.3 Signaltöne

Das Gerät sendet nach dem Einschalten und im Fehlerfall ein akustisches Signal aus.

HINWEIS

Das akustische Signal bleibt solange anstehen, bis der Fehler behoben, oder das Gerät ausgeschaltet wurde.
Nähere Informationen zu den Fehleranzeigen finden Sie im Kapitel
„Störungsanzeigen“.

4.1.4 Überhitzungsschutz

Das Gerät ist mit einem Überhitzungsschutz ausgerüstet.

Wenn die Temperatur des Gerätes die kritische Grenze überschreitet, wird der entsprechende Fehlercode angezeigt und ein akustisches Signal ertönt. Das Gerät schaltet aus Sicherheitsgründen die weitere Energiezufuhr ab.

Nach der Abkühlphase kann das Gerät aus- und wieder eingeschaltet werden.

HINWEIS

Das akustische Signal bleibt solange anstehen, bis der Fehler behoben, oder das Gerät ausgeschaltet wurde.
Nähere Informationen zu den Fehleranzeigen finden Sie im Kapitel
„Störungsanzeigen“.

4.1.5 Typenschild

Das Typenschild mit den Anschluss- und Leistungsdaten befindet sich an der Unterseite des Gerätes.

5 Bedienung und Betrieb

In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

5.1 Funktionsweise und Vorteile von Induktionskochstellen

Bei einem Induktionskochfeld wird die Wärme nicht von einem Heizelement über das Kochgefäß auf die zu garende Speise übertragen, sondern die erforderliche Wärme wird mit Hilfe von Induktionsströmen direkt im Kochgefäß erzeugt.

Eine Induktionsspule unterhalb der Glaskeramik-Kochfläche erzeugt ein elektromagnetisches Wechselfeld, dass die Glas-Keramikplatte durchdringt und im Geschirrboden den wärme- erzeugenden Strom induziert.

Vorteile des Induktionskochfeldes

• Energiesparendes Kochen durch direkte Energieübertragung auf den Topf.

• Erhöhte Sicherheit, da die Energie nur bei aufgesetztem Topf übertragen wird.

• Energieübertragung zwischen Induktionskochzone und Topfboden mit hohem Wirkungsgrad.
  • Hohe Aufheizgeschwindigkeit.

• Verbrennungsgefahr ist gering, da die Kochfläche nur durch den Topfboden erwärmt wird.
• Überlaufendes Kochgut brennt nicht fest.
• Schnelle, feinstufige Regelung der Energiezufuhr.

5.2 Hinweise zum Kochgeschirr

Das für die Induktionskochfläche benutzte Kochgefäß muss aus Metall sein, magnetische Eigenschaften haben und eine ausreichende, plane Bodenfläche besitzen.

So können Sie die Eignung des Gefäßes feststellen:

Vergewissern Sie sich, dass das Gefäß einen Hinweis für die Eignung zum Kochen mit Induktionsstrom trägt, oder führen Sie den folgenden Magnettest durch:

Führen Sie einen Magneten (z.B. einen Haftmagneten einer Magnettafel) an den Boden Ihres Kochgefäßes heran. Wird er kräftig angezogen, so können Sie das Kochgefäß auf der Induktionskochfläche benutzen.

Die folgende Tabelle dient als Anhaltspunkt zur Auswahl des richtigen Kochgeschirrs:

Geeignetes Kochgeschirr	Ungeeignetes Kochgeschirr
Kochgeschirr mit ferromagnetischem (eisenhaltigem) Boden	Gefäße aus Kupfer, Aluminium, feuerfestem Glas und andere nichtmetallische Gefäße
Emaillierte Stahlgefäße mit starkem Boden	Gefäße aus rostfreiem Stahl ohne magnetischen Eisenkern
Gusseiserne Gefäße mit emailliertem Boden	Gefäße, die keine plane Auflage auf dem Kochfeld haben
Gefäße aus rostfreiem Mehrschichten-Stahl, rostfreiem Ferritstahl bzw. Aluminium mit Spezialboden	Gefäße mit einem Bodendurchmesser kleiner 14 cm und größer als 26 cm

HINWEIS

▶ Beim Gebrauch induktionsgeeigneter Töpfe einiger Hersteller können Geräusche auftreten, die auf die Bauart dieser Töpfe zurückzuführen sind.

Beachten Sie auch die folgenden Hinweise zur Verwendung geeigneten Kochgeschirrs:

Benutzen Sie nur Töpfe mit induktionsgeeignetem Boden.

Das maximal zulässige Gewicht des Topfes mit Inhalt darf 10 kg nicht überschreiten.

HINWEIS

▶ Vorsicht bei der Verwendung von hohlwandigen Simmertöpfen. Diese Töpfe können unbemerkt leer kochen. Dies führt zu Beschädigungen am Topf und am Kochfeld.

5.3 Sicherheitshinweise

⚠️WARNUNG

Das Gerät während des Betriebes nicht unbeaufsichtigt lassen, um bei Gefahren schnell eingreifen zu können.
Das Gerät nicht während des Betriebes oder mit heißem Kochgeschirr auf der Kochstelle versetzen.
▶ Achten Sie darauf, dass das Kochgeschirr mittig auf dem Kochfeld steht. Es darf weder auf dem Bedienfeld, noch auf dem Rahmen abgestellt werden.
▶ Legen Sie keine Küchenutensilien, Koch- oder Pfannendeckel, Messer oder andere Gegenstände aus Metall auf die Kochstelle. Wenn das Gerät eingeschaltet wird, können sich diese Gegenstände stark erhitzen.
Keine Aluminiumfolie oder Metallplatten auf die Geräteoberfläche legen, um Überhitzung zu vermeiden.
▶ Die heiße Oberfläche des Keramikfeldes nicht berühren. Der Induktionskocher selbst entwickelt während des Kochvorgangs keine Hitze. Die Temperatur des Kochgeschirrs erwärmt aber die Kochstelle.
▶ Halten Sie die Kochstelle und den Topfboden immer trocken und sauber. Wenn zwischen Topfboden und Kochstelle Flüssigkeit gelangt, kann diese verdampfen und durch den entstehenden Druck der Topf in die Höhe springen. Es besteht Verletzungsgefahr.

HINWEIS

▶ Schalten Sie das Gerät nach Gebrauch aus. So vermeiden Sie unnötigen Energieverbrauch und gewährleisten Ihre Sicherheit.
▶ Wenn Sie das Gerät längere Zeit nicht nutzen, empfehlen wir den Netzstecker aus der Steckdose zu ziehen.

5.4 Betrieb des Gerätes

5.4.1 Einschalten

• Netzstecker in eine geeignete Steckdose stecken.
• Das Display zeigt die Temperatur der Oberfläche des Induktionskochfeldes an: Wenn die Temperatur der Oberfläche unter 50°C liegt, wird „L“ angezeigt, wenn die Temperatur der Oberfläche über 50°C liegt, zeigt das Display „H“. Ein akustisches Signal ertönt. Das Gerät befindet sich nun im Standby-Modus.
• Ein geeignetes Kochgeschirr mit dem Koch- / Bratgut zentriert auf die Kochstelle stellen (∅ 140 mm - 260 mm).

- Zum Einschalten des Induktionskochers betätigen Sie nun die „An/Standby“-Taste. Ein akustisches Signal ertönt.

HINWEIS

▶ Sollte innerhalb von 30 Sekunden nach dem Einschalten des Gerätes keine weitere Eingabe erfolgen, erlischt das Lämpchen im Display und das Gerät wechselt automatisch in den Standby-Modus. Um das Gerät wieder in Betrieb zu nehmen, betätigen Sie noch einmal die An/Standby Taste.

5.4.2 Leistungsmodus

- Mit der Funktionstaste WATT haben Sie die Möglichkeit, eine von 10 Leistungsstufen zu wählen. Die mit Hilfe der Pfeiltasten gewählte Stufe wird im Display angezeigt. Die ersten 3 Leistungsstufen ermöglichen ein Warmhalten der Speisen und Flüssigkeiten ohne zu kochen.

5.4.3 Temperaturmodus

- Mit der Funktionstaste Temperatur (TEMP) können Sie die Temperaturstufe wählen, diese wird im Display angezeigt. Die voreingestellte Temperaturstufe beträgt 120°C. Mit den Pfeiltasten haben Sie die Möglichkeit, Temperaturen zwischen 60°C und 240°C auszuwählen.

HINWEIS

Da speziell beim Braten mit sehr wenig Fett die Temperatur im Topfboden sehr schnell ansteigt und der Grenzwert von 170°C schnell erreicht wird, schalten Sie beim Braten auf den Temperaturmodus um. Hier liegt die Höchsttemperatur bei 240°C.

5.4.4 Timer

• Mit der Funktionstaste TIMER können Sie verschiedene Kochzeiten einstellen. Nach dem Drücken dieser Taste erscheint im Display die Ziffer 0. Mit den Pfeiltasten können Sie in 1-Minuten-Intervallen (max. 180 Minuten) die gewünschte Zeit wählen. Sobald die Zeit abgelaufen ist, ertönt ein akustisches Signal und das Gerät wechselt automatisch in den Standby-Modus.
• Nach kurzer Zeit springt die Anzeige im Display von der Timer-Einstellung wieder auf die eingestellte Temperatur oder Wattleistung. Der Timer läuft im Hintergrund und kann durch Drücken auf die Timer-Taste abgerufen werden.
• Hinweis: Mit Hilfe der Pfeiltasten können Sie die Zeiten jederzeit ändern. Die vorher eingestellten Temperaturen und Leistungen bleiben unverändert. Sollte die Leistungs- bzw. Temperaturstufe neu eingestellt werden, so bleibt die gewählte Zeit unverändert.

HINWEIS

▶ Ziehen Sie, sobald der Kochvorgang beendet ist, den Netzstecker aus der Steckdose.

HINWEIS

Im Leistungsmodus ist eine maximale Temperatur von 170°C vorgegeben. Bei höheren Temperaturen wird der Überhitzungsschutz ausgelöst. Den Leistungsmodus sollten Sie zum Garen von Speisen und zum Erhitzen von Wasser benutzen.
Im Temperaturmodus ist eine maximale Tempertur von 240°C vorgegeben. Bei höheren Temperaturen wird der Überhitzungsschutz ausgelöst. Diesen Modus sollten Sie zum Braten von Speisen benutzen, beim dem Fett stark erhitzt werden muss.
▶ Wenn das Gerät ausgeschaltet wird (über „An/Standby“), zeigt das Display die Restwärme der Oberfläche des Induktionskochfeldes an. Wenn die Temperatur der Oberfläche unter 50°C liegt, wird „L“ angezeigt, wenn die Temperatur der Oberfläche über 50°C liegt, zeigt das Display „H“.

6 Reinigung und Pflege

In diesem Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pflege des Gerätes. Beachten Sie die Hinweise um Beschädigungen durch falsche Reinigung des Gerätes zu vermeiden.

6.1 Sicherheitshinweise

VORSICHT

Beachten Sie die folgenden Sicherheitshinweise, bevor Sie mit der Reinigung des Gerätes beginnen:

Das Gerät muss regelmäßig gereinigt und Kochrückstände entfernt werden. Ein nicht in einem sauberen Zustand gehaltenes Gerät wirkt sich nachteilig auf die Lebensdauer aus und kann zu einem gefährlichen Gerätezustand führen.
▶ Schalten Sie das Gerät vor dem Reinigen aus und ziehen Sie den Stecker aus der Steckdose.
Das Kochfeld kann nach dem Benutzen heiß sein. Es besteht Verbrennungsgefahr! Warten Sie, bis das Gerät abgekühlt ist.
▶ Reinigen Sie das Gerät nach der Verwendung, sobald es abgekühlt ist. Zu langes Warten erschwert die Reinigung unnötig und macht sie im Extremfall unmöglich. Zu starke Verschmutzungen können unter Umständen das Gerät beschädigen.
▶ Wenn Feuchtigkeit in das Gerät eindringt, können elektronische Bauteile beschädigt werden. Achten Sie darauf, dass keine Flüssigkeit durch die Lüftungsschlitze in das Geräteinnere gelangt.
Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in die Spülmaschine geben.
Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine Lösungsmittel.
▶ Kratzen Sie hartnäckige Verschmutzungen nicht mit harten Gegenständen ab.

6.2 Reinigung

Keramik-Kochfeld

- Das Keramik-Kochfeld mit einem feuchten Tuch oder unter Verwendung einer milden, nicht scheuernden Seifenlösung abwischen.

♦ Gehäuse und Bedienfeld

- Reinigen Sie das Gehäuse und das Bedienfeld mit einem weichen angefeuchteten Tuch.

VORSICHT

▶ Verwenden Sie keine lösungshaltigen Reinigungsmittel wie z.B. Benzin, um die Kunststoffteile nicht zu beschädigen.

7 Störungsbehebung

In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

7.1 Sicherheitshinweise

VORSICHT

▶ Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind.
▶ Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

7.2 Störungsanzeigen

Im Fehlerfall wird im Display ein Fehlercode ausgegeben, der die Fehlerursache beschreibt.

Fehlercode Grund Lösung
E01 zu niedrige Netzspannung (<160V)		Stellen Sie sicher, dass die Netzspannung mit der Spannung auf dem Typenschild des Gerätes übereinstimmt.
E02 zu hohe Netzspannung (>270V)		Stellen Sie sicher, dass die Netzspannung mit der Spannung auf dem Typenschild des Gerätes übereinstimmt.
E03	evt. Kurzschluss	Bitte schicken Sie das Gerät an den Kundenservice.
E05 Überhitzungsschutz	(im Leistungsmodus)	Entfernen Sie das Kochgeschirr, lassen Sie das Gerät abkühlen.Anschließend schalten Sie es aus und wieder an.
E06	Temperatursensor defekt	Bitte schicken Sie das Gerät an den Kundenservice.
E07 Überhitzungsschutz	(im Temperaturmodus)	Entfernen Sie das Kochgeschirr, lassen Sie das Gerät abkühlen.Anschließend schalten Sie es aus und wieder an.
E08 Temperatursensor	Fehlfunktion	Bitte schicken Sie das Gerät an den Kundenservice.

HINWEIS

▶ Sollten nach längerer Wartezeit und Neustart des Gerätes weiterhin Fehleranzeigen erscheinen, muss das Gerät zur Überprüfung an den Kundendienst geschickt werden.

7.3 Störungsursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen.

Fehler	Mögliche Ursache	Behebung
KeineAnzeige	Netzstecker nicht eingesteckt	Netzstecker einstecken
	Sicherung nicht eingeschaltet	Sicherung einschalten

HINWEIS

▶ Wenn Sie mit den oben genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst.

8 Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren.

Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

HINWEIS

• Nutzen Sie die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Rathaus, Ihrer Müllabfuhr oder bei Ihrem Händler.
• Sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

9 Garantie

Wir gewähren Ihnen auf die Caso Induktionskochplatte PRO3500 12 Monate GARANTIE bei gewerblicher Nutzung, beginnend vom Verkaufsdatum an.

Bei ausschließlich privater Nutzung verlängert sich die Garantiezeit auf 24 Monate.

Die Garantie gilt für Mängel, die auf Fertigungs –oder Werkstofffehler zurückzuführen sind.

Ihre gesetzlichen Gewährleistungsansprüche nach §439 ff. BGB-E bleiben hiervon unberührt.

In der Garantie nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entstanden sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur geringfügig beeinflussen. Weitergehend sind Verschleißteile,

Transportschäden, soweit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entstanden sind, vom Garantieanspruch ausgeschlossen.

Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen.

Offene Mängel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen.

Weitere Ansprüche sind ausgeschlossen.

Zur Geltendmachung eines Garantieanspruches setzten Sie sich bitte immer zwecks Anforderung einer Retourennummer mit uns in Verbindung. Halten Sie dazu bitte Ihre Kaufquittung und die genaue Gerätebezeichnung bereit.

10 Technische Daten

Bezeichnung Induktionskocher	Pro3500 (2365)
Temperaturbereich:	60° bis 240°C
Leistung	3500 Watt/20-26 kHz
Stand-by	Standby “gemäß ErP stufe 2”
Geräuschemission des Gerätes	weniger als 70 dB (A)
Anschluss: 220-240 V / 50 Hz
Abmessungen B/H/T :	355 x 120 x 440 mm

CQSO®

GERMANY

Original

Operating manual

Induction Hot plate

Pro 3500 (2365)

VORSICHT VOORZICHTIG

VORSICHT VOORZICHTIG

VORSICHT VOORZICHTIG

VORSICHT VOORZICHTIG

VORSICHT VOORZICHTIG

VORSICHT VOORZICHTIG

50 Technische gegevens

▲WARNUNG Advertencia

▲WARNUNG Advertencia

▲WARNUNG Advertencia

▲WARNUNG Advertencia

▲WARNUNG Advertencia
