BEDIENUNGSANLEITUNG EKI 3267 CLATRONIC

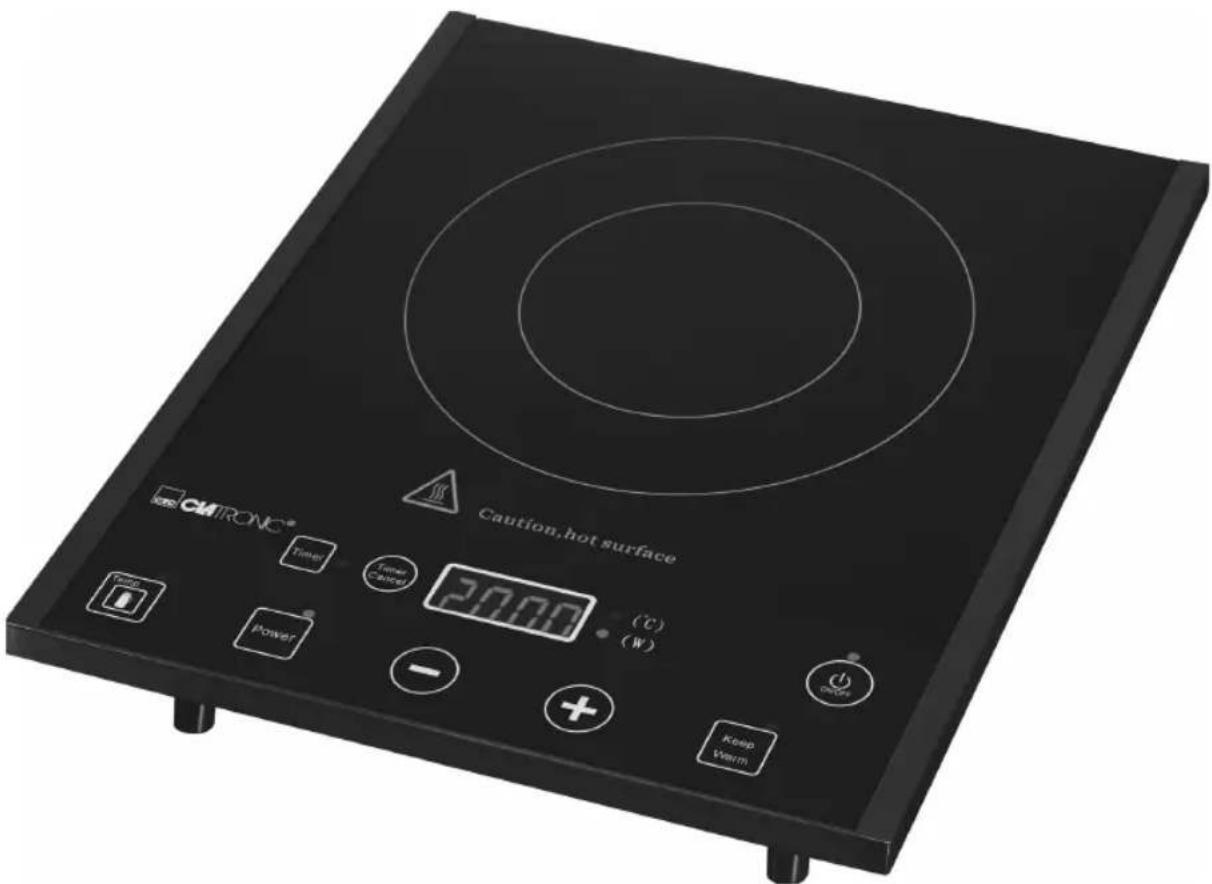

Bedienungsanleitung/Garantie

Gebruiksaanwijzing • Mode d'emploi Instrucciones de servicio • Manual de instruções Istruzioni per l'uso • Bruksanvisning Instruction Manual • Instrukcja obsługi/Gwarancja Návod k použití • Használati utasítás Руководство по эксплуатации

Übersicht der Bedienelemente ...... Seite 3

Bedienungsanleitung ...... Seite 4

Technische Daten ...... Seite 7

Garantiebedingungen ...... Seite 7

NEDERLANDS

Inhoud

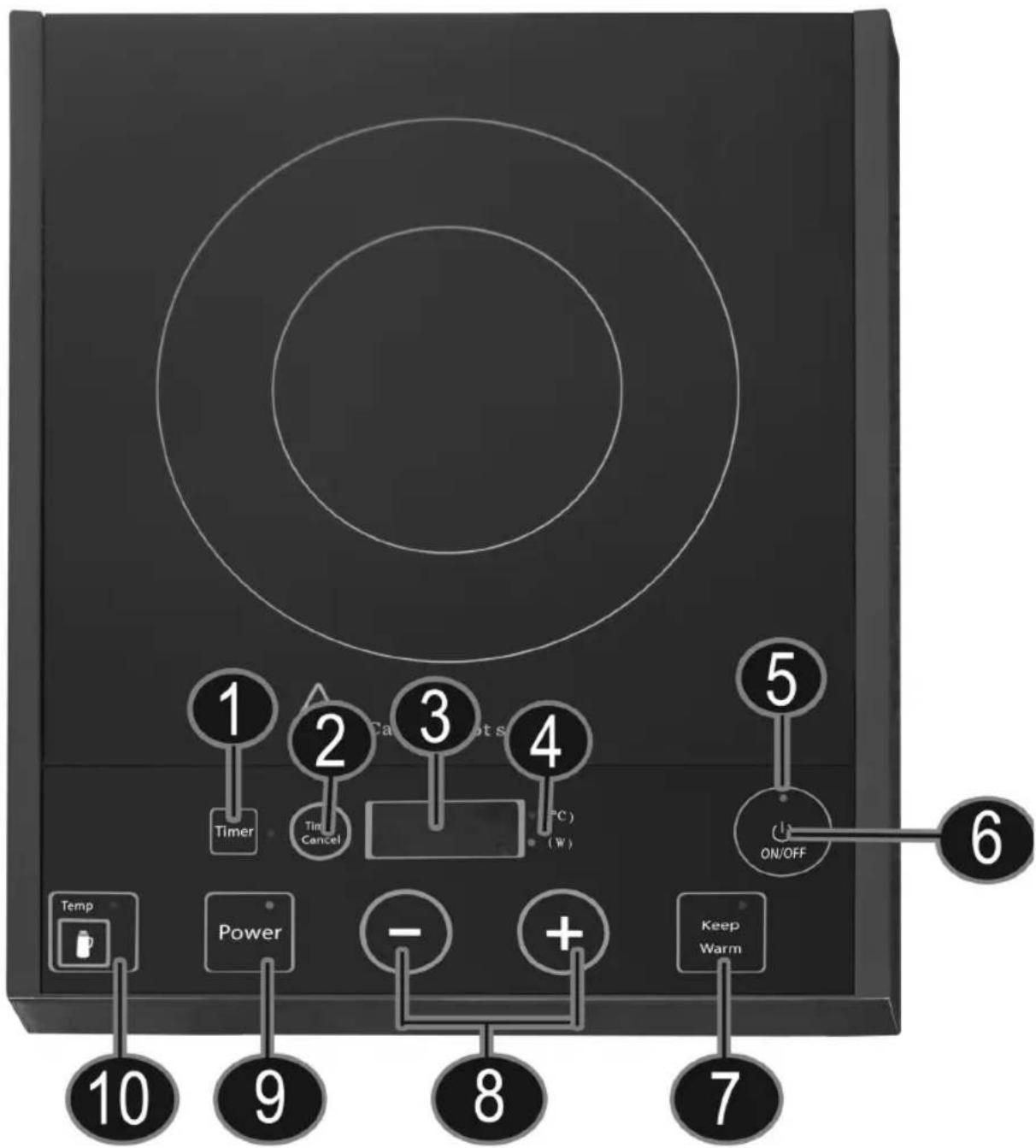

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Descrição dos elementos • Elementi di comando Oversikt over betjeningselementene • Overview of the Components Przegląd elementów obsługi • Přehled ovládacích prvků • A kezelőelemek áttekintése Обзор деталей прибора

1 Timer 2 Timer Cancel 3 Ca hot s 4 °C (W) 5 ON/OFF 6 Temp Power - + Keep Warm 7 8 9 10

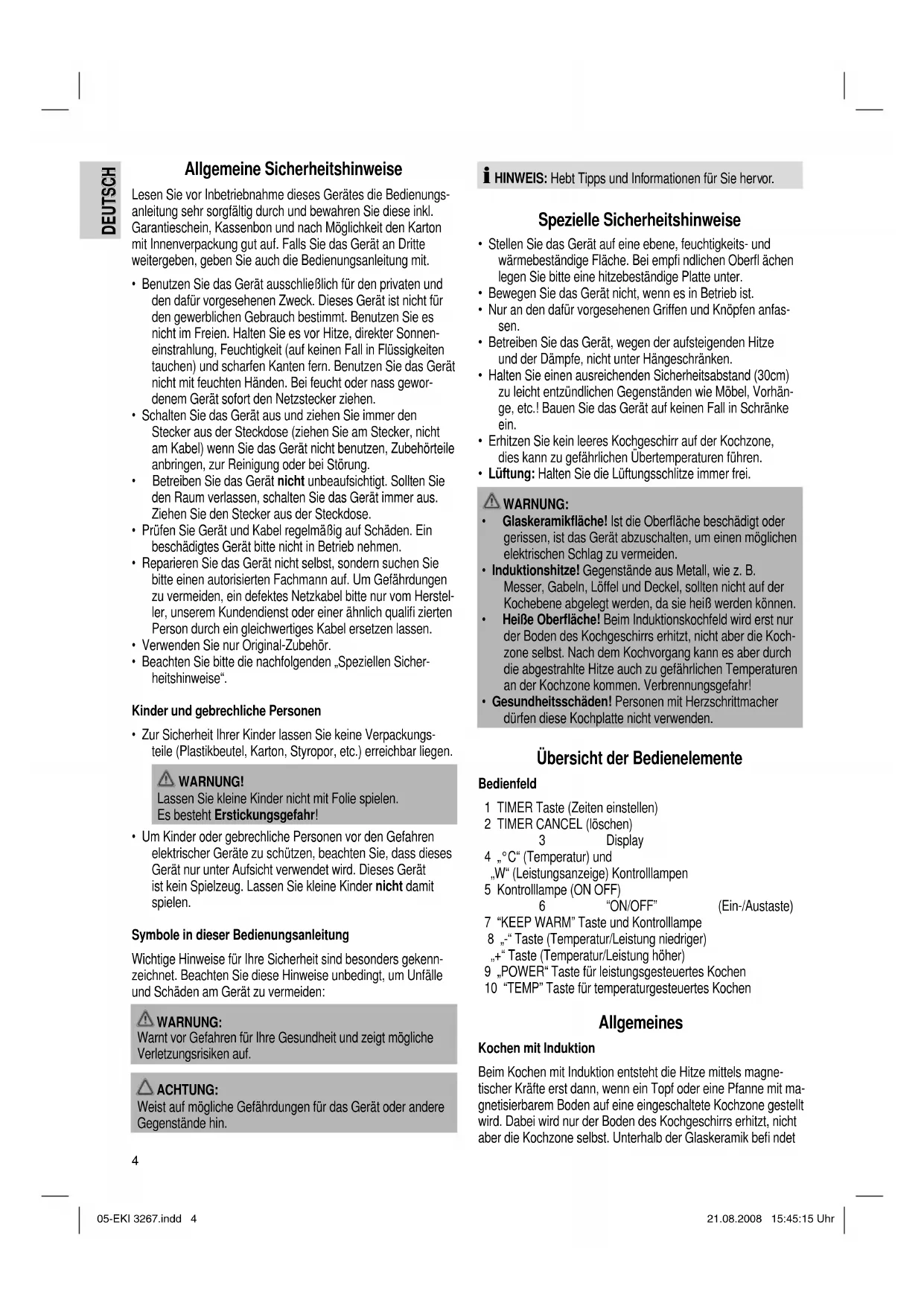

Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.
• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel bitte nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzen lassen.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sie bitte die nachfolgenden „Speziellen Sicherheitshinweise“.

Kinder und gebrechliche Personen

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungs- teile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

- Um Kinder oder gebrechliche Personen vor den Gefahren elektrischer Geräte zu schützen, beachten Sie, dass dieses Gerät nur unter Aufsicht verwendet wird. Dieses Gerät ist kein Spielzeug. Lassen Sie kleine Kinder nicht damit spielen.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS: Hebt Tipps und Informationen für Sie hervor.

Spezielle Sicherheitshinweise

• Stellen Sie das Gerät auf eine ebene, feuchtigkeits- und wärmebeständige Fläche. Bei empfindlichen Oberflächen legen Sie bitte eine hitzebeständige Platte unter.
• Bewegen Sie das Gerät nicht, wenn es in Betrieb ist.
• Nur an den dafür vorgesehenen Griffen und Knöpfen anfas- sen.
• Betreiben Sie das Gerät, wegen der aufsteigenden Hitze und der Dämpfe, nicht unter Hängeschränken.
• Halten Sie einen ausreichenden Sicherheitsabstand (30cm) zu leicht entzündlichen Gegenständen wie Möbel, Vorhänge, etc.! Bauen Sie das Gerät auf keinen Fall in Schränke ein.
• Erhitzen Sie kein leeres Kochgeschirr auf der Kochzone, dies kann zu gefährlichen Übertemperaturen führen.
• Lüftung: Halten Sie die Lüftungsschlitze immer frei.

WARNUNG:

• Glaskeramikfläche! Ist die Oberfläche beschädigt oder gerissen, ist das Gerät abzuschalten, um einen möglichen elektrischen Schlag zu vermeiden.
• Induktionshitze! Gegenstände aus Metall, wie z. B. Messer, Gabeln, Löffel und Deckel, sollten nicht auf der Kochebene abgelegt werden, da sie heiß werden können.
• Heiße Oberfläche! Beim Induktionskochfeld wird erst nur der Boden des Kochgeschirrs erhitzt, nicht aber die Kochzone selbst. Nach dem Kochvorgang kann es aber durch die abgestrahlte Hitze auch zu gefährlichen Temperaturen an der Kochzone kommen. Verbrennungsgefahr!
• Gesundheitsschäden! Personen mit Herzschrittmacher dürfen diese Kochplatte nicht verwenden.

Übersicht der Bedienelemente

Bedienfeld

1 TIMER Taste (Zeiten einstellen)
2 TIMER CANCEL (löschen)
3
Display
4 „°C“ (Temperatur) und „W“ (Leistungsanzeige) Kontrolllampen
5 Kontrolllampe (ON OFF)
6
"ON/OFF"
(Ein-/Austaste)
7 "KEEP WARM" Taste und Kontrolllampe
8 „-“ Taste (Temperatur/Leistung niedriger)
„+“ Taste (Temperatur/Leistung höher)
9 „POWER“ Taste für leistungsgesteuertes Kochen
10 "TEMP" Taste für temperaturgesteuertes Kochen

Allgemeines

Kochen mit Induktion

Beim Kochen mit Induktion entsteht die Hitze mittels magnetischer Kräfte erst dann, wenn ein Topf oder eine Pfanne mit magnetisierbarem Boden auf eine eingeschaltete Kochzone gestellt wird. Dabei wird nur der Boden des Kochgeschirrs erhitzt, nicht aber die Kochzone selbst. Unterhalb der Glaskeramik befinndet

sich die Induktionsspule. Wird sie mit Strom versorgt, entsteht ein Magnetfeld, das im Topfboden Wirbel erzeugt. Hierdurch wird eine Erhitzung des Bodens bewirkt. Das spart Energie, da die Wärme ausschließlich dort entsteht, wo sie gebraucht wird.

Welches Kochgeschirr kann ich verwenden?

Für Induktionskochplatten werden Töpfe bzw. Topfböden aus magnetisierbarem Material benötigt. Kochgeschirr wird heutzutage mit dem Hinweis Induktionsherd geeignet versehen.

Grundsätzlich können Sie alle eisenhaltigen Kochgeschirre verwenden, ob diese auch magnetisierbar sind, zeigt Ihnen ein kurzer Versuch:

Stellen Sie den fraglichen Topf auf. Ertönt ein Signal nachdem die Kochfunktion gewählt und das Gerät eingeschaltet wurde, ist der Topf untauglich.

i HINWEIS:

Aus Sicherheitsgründen schaltet das Gerät nach wenigen Sekunden in den Bereitschaftszustand.

Diese Materialien können Sie als Kochgeschirr nicht verwenden:

Ton, Glas oder Aluminium.

Diese Töpfe können Sie nicht verwenden:

Töpfe mit rundem Boden.

Töpfe deren Durch- messer am Boden kleiner als 12cm ist.

Töpfe die auf Füßen stehen.

Elektrischer Anschluss

Anschlusswert

Insgesamt kann die Kochplatte eine Leistung von 2000 W aufnehmen. Bei diesem Anschlusswert empfi ehlt sich eine getrennte Zuleitung mit einer Absicherung über einen 16A Haushaltsschutzschalter.

WARNUNG VOR ÜBERLASTUNG!

Benutzen Sie keine Verlängerungsleitungen oder Mehrfachsteckdosen, da dieses Gerät zu leistungsstark ist.

Anschluss

• Bevor Sie den Netzstecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu finden Sie auf dem Typenschild.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose, 230V/50Hz an.

Anwendungshinweise

Displayanzeige

niedrige Temperatur hohe Temperatur ca. 70°C ca. 100°C ca. 140°C ca. 200°C ca. 240°C 500 W 1400 W 1600 W 1800 W 2000 W

kleine Leistung/ hohe Leistung

i HINWEIS:

Je nach Menge des Gargutes, der Art des Topfes und der Garzeit kann es zu Abweichungen von den genannten Temperaturwerten kommen.

Inbetriebnahme

1. Bereitschaftszustand: Nachdem Sie den Stecker eingesteckt haben, geht die Kochplatte in den Bereitschaftszustand. Die Kontrolllampe ON OFF (5) blinkt.
2. Stellen Sie einen geeigneten Topf auf die Kochzone.
3. Drücken Sie die Ein-/Äustaste ON/OFF (6), um den Kochbetrieb zu starten. Die Kontrolllampe ON OFF (5) leuchtet kontinuierlich.
4. Stellen Sie mit den Tasten „POWER“ (9) oder “TEMP” (10) die gewünschte Kochfunktion ein.

Kochfunktionen

Drücken Sie die Tasten +/- (8) wiederholt, um eine Leistungs- oder Temperaturstufe auszuwählen. Die Lampe für die entsprechende Funktion (4), „°C“ (Temperatur) oder „W“ (Leistungsanzeige), leuchtet.

a) Leistungsgesteuertes Kochen „POWER“

- Das Gargut wird auf der von Ihnen eingestellten Stufe ständig fortgekocht.

i HINWEIS:

Sie können die Stufe nach dem Einschalten jederzeit mit den Tasten (8) verändern.

b) Temperaturgesteuertes Kochen „TEMP“

- Das Gargut wird auf die von Ihnen eingestellte Temperatur erwärmt und durch automatische Regelung bei dieser Temperatur gehalten.

i HINWEIS:

• Die voreingestellte Temperatur können Sie nach dem Einschalten jederzeit mit den Tasten (8) verändern.
- Diese Funktion eignet sich bei Temperaturen von 200°C auch zum frittieren. Bitte nur hoch hitzebeständiges Fett verwenden!

Abschaltzeit eingeben

Alle Kochfunktion können zeitlich begrenzt werden.

• Drücken Sie die ON/OFF (Ein-/Austaste 6) und wählen Sie eine beliebige Funktion aus.
• Drücken Sie dann die Taste TIMER (1). Stellen Sie mit den Tasten +/- eine Abschaltzeit zwischen 1 und 120 Minuten ein. Nach Ablauf der voreingestellten Zeit wird die Kochplatte automatisch ausgeschaltet.

i HINWEIS:

• Das Ende der Kochzeit wird Ihnen nach Ablauf der Zeit durch einen Signalton angezeigt.
• Zeit löschen: Möchten Sie die voreingestellte Zeiten löschen, drücken Sie die Taste TIMER CANCEL (2), die Kontrollleuchte erlischt.
• Automatische Abschaltung: die Kochplatte schaltet sich nach 120 Minuten selbstständig ab, wenn in dieser Zeit am Bedienfeld keine Eingabe gemacht wurde. Diese Schaltung dient Ihrer Sicherheit.
• Mit der „KEEP WARM“ Funktion können Sie Ihre zubereiteten Speisen warm halten. Dazu drücken Sie einmal die Taste (7) während des Kochvorgangs. Die Temperatur ist auf 70°C voreingestellt. Zum Ausschalten drücken Sie die ON/OFF (Ein-/Austaste 6).

Ausschalten

• Drücken Sie die ON/OFF (Ein-/Austaste 6).
  • Die Kochplatte wird aus jedem Betriebszustand in den Bereitschaftszustand zurückgeschaltet. Die Betriebsanzeige (5) blinkt.
• Ziehen Sie anschließend den Netzstecker.
• Bevor Sie das Gerät wegräumen, lassen Sie es abkühlen.

Das Gerät verfügt über eine Topferkennung. Die Platte wird nachdem der Topf weggenommen wurde in den Bereitschaftszustand zurückgeschaltet.

Bitte beachten Sie hierzu folgende Hinweise:

WARNING:

• Nach dem Gebrauch ist die Kochplatte durch ihre Regel- und Steuereinrichtungen auszuschalten und nicht allein durch die Topferkennung.
• Verbrennungsgefahr! Nach dem Kochvorgang kann es durch die abgestrahlte Hitze zu gefährlichen Temperaturen an der Kochzone kommen.

Reinigung

• Ziehen Sie vor der Reinigung immer den Netzstecker und warten Sie ab, bis das Gerät abgekühlt ist.
• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.
  • Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen.

Keramik-Kochfeld

• Beseitigen Sie Speiserückstände noch im warmen Zustand mit einem feuchten Tuch oder einem Papiertuch.
• Waschen Sie das Kochfeld mit einem weichen Schwamm und etwas Wasser ab und trocknen Sie mit einem weichen Tuch gründlich nach.
• Reinigungsmittel für Glaskeramikflächen: Bei eingebrannten Resten bedienen Sie sich bitte mit Produkten aus den Fachabteilungen der Warenhäuser.

Gehäuse

• Reinigen Sie das Gehäuse nach der Benutzung mit einem leicht feuchten Tuch.
• Achten Sie darauf, dass keine Flüssigkeit in Gehäuseöffnungen dringt. Dies könnte das Gerät beschädigen oder zu einem elektrischen Schlag führen.

Störungsbehebung

- Gerät ist ohne Funktion, ohne Anzeige.

Abhilfe:

Überprüfen Sie den Netzanschluss.

- Es ertönt ein Signal nachdem die Kochfunktion gewählt und das Gerät eingeschaltet wurde.

Mögliche Ursache:

Es wurde kein oder ein untauglicher Topf aufgesetzt.

i HINWEIS:

Aus Sicherheitsgründen schaltet das Gerät nach wenigen Sekunden in den Bereitschaftszustand.

Abhilfe:

Stellen Sie einen für Induktionskochfelder geeigneten Topf auf.

• Die Kochplatte schaltet sich plötzlich während des Betriebes aus.

Mögliche Ursache:

Der Übertemperaturschutz hat angesprochen.

Abhilfe:

Trennen Sie das Gerät vom Stromnetz und lassen Sie es für ca. 20 min. abkühlen. Nehmen Sie dann den Betrieb wieder auf.

Weitere Ursache:

Die Lüftungsschlitze sind verdeckt.

Abhilfe:

Befreien Sie die Lüftungsschlitze von Fremdkörpern.

- Beim Warmhalten wird die Temperatur am Topf nicht gehalten.

Mögliche Ursache:

Der Topfboden ist uneben oder gebogen.

Abhilfe:

Stellen Sie einen geeigneten Topf auf.

• Störungsmeldungen

Während des Betriebs erscheinen im Display folgende Meldungen:

Meldung

E1 o. E2 In

diesem Fall gibt es ein Problem in der elektronischen Steuerung. Senden Sie das Gerät mit einer Fehlerbeschreibung an unser Servicecenter.

Meldung

E3 o. E4 Übertemperatur. Siehe weiter unter Störungsbehebung.

E5 Unterspannung. Überprüfen Sie das Stromnetz!

E6 Überspannung. Überprüfen Sie das Stromnetz!

Technische Daten

Modell:....EKI3267

Spannungsversorgung: 220-240 V, 50 Hz

Leistungsaufnahme: 2000 W

Schutzklasse:......II

Nettogewicht: 2,8 kg

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät EKI 3267 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (93/68/EWG und 2006/95/EG) befin det.

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

Befi ndet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

1. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

3. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Service-portal.

www.sli24.de

Sie können sich dort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternativ können Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

0 21 52 - 20 06 15 97

mitteilen.

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht kostenfrei bearbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

Clatronic International GmbH

Industriering Ost 40

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

Beschermingsklasse:....II

Nettogewicht: 2,8 kg

Signifi cation du symbole „Elimination“

500 B 1400 B 1600 B 1800 B 2000 B
