BEDIENUNGSANLEITUNG MobiCool S32 DC WAECO

Bedienungsanleitung 12

F

Sac isotherme

Notice d'emploi 21

E

Bolsa nevera

_S13_S24_S28_S32.book Seite 2 Mittwoch, 7. Mai 2008 2:07 14

S13, S24, S28, S32

MOBICOOL S24, S28, S32

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Gerätes an den Nutzer weiter.

Inhaltsverzeichnis

1 Sicherheitshinweise 12
2 Bestimmungsgemäßer Gebrauch 15
3 Lieferumfang 15
4 Technische Beschreibung 15
5 Bedienung 16
6 Reinigung und Pflege 17
7 Störungsbeseitigung 18
8 Entsorgung 18
9 Technische Daten 19

Beachten Sie bitte die nachfolgenden Sicherheitshinweise.

1 Sicherheitshinweise

1.1 Allgemeine Sicherheit

• Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.
• Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden.
• Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.
• Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Kühlbox sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen.
• Elektrogeräte sind kein Kinderspielzeug!
  Verwahren und benutzen Sie das Gerät außerhalb der Reichweite von Kindern.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.
• Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe!
• Achtung!
  Halten Sie die Ventilationsöffnungen, am Gerätegehäuse oder im Einbauzustand, frei von Behinderungen.

- Achtung!

Verwenden Sie keine elektrischen Geräte innerhalb des Lebensmittelbehälters des Gerätes.

● Schließen Sie das Gerät nur wie folgt an:
– mit dem im Lieferumfang enthaltenen Netzgleichrichter an das 100–240-V-Wechselstromnetz (nur S28 DC/AC, S32 DC/AC)
– mit dem im Lieferumfang enthaltenen 12-V-Anschlusskabel an eine 12-V-Steckdose

• Ziehen Sie den Stecker nie am Anschlusskabel aus dem Zigarettenanzünder oder der Steckdose.
• Wenn das Anschlusskabel beschädigt ist, müssen Sie es durch ein Kabel desselben Typs und derselben Spezifikation ersetzen.
  • Ziehen Sie das Anschlusskabel
  – vor jeder Reinigung und Pflege
• nach jedem Gebrauch
• Wenn das Kühlgerät an der 12-V-Steckdocke angeschlossen ist: Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Batterie entladen werden.
• Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Stromversorgung über einen FI-Schalter abgesichert ist! Lebensgefahr!
• Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Batterie ab, bevor Sie ein Schnelladegerät anschließen!
• Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.

Sicherheitshinweise S13, S24, S28, S32

1.2 Sicherheit beim Betrieb des Gerätes

• Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.
• Stellen Sie das Gerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen usw.) ab.
  ● Achtung Überhitzungsgefahr!

Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie dafür, dass das Gerät in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann.

• Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
  ● Tauchen Sie das Gerät nie in Wasser.
  ● Schützen Sie das Gerät und die Kabel vor Hitze und Nässe.
• Ein paar Wassertropfen können sich im Inneren des Kühlgerätes absetzen, wenn es längere Zeit gekühlt hat. Dies ist normal, weil die Feuchtigkeit in der Luft zu Wassertropfen kondensiert, wenn die Temperatur im Kühlgerät abkühlt. Das Kühlgerät ist nicht defekt. Wischen Sie es ggf. mit einem trockenen Tuch aus.
• Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz: Lebensgefahr!
• Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

S13, S24, S28, S32 Bestimmungsgemäßer Gebrauch

2 Bestimmungsgemäßer Gebrauch

Das Kühlgerät eignet sich zum Kühlhalten von Lebensmitteln.

Das Gerät ist für den Betrieb an einer 12-V-DC-Bordnetzsteckdose eines Autos (Zigarettenanzünder), Boots oder Wohnmobils sowie an einem 100–240-V-Wechselstromnetz (nur S28 DC/AC, S32 DC/AC) ausgelegt.

Das Gerät ist auch für Camping-Zwecke geeignet. Das Gerät darf keinem Regen ausgesetzt werden.

Achtung!

Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die Kühlleistung des Gerätes den Anforderungen der jeweiligen Arzneimittel entspricht.

3 L i e f e r u m f

Menge Bezeichnung

1 K ü h l t a s c h e

1 Netzgleichrichter (100–240 V/12 V) (nur S28 DC/AC, S32 DC/AC)

1 Bedienungsanleitung

4 Technische Beschreibung

Die Kühltasche ist für den mobilen Einsatz geeignet. Sie kann Waren bis max. 15 °C unter Umgebungstemperatur kühl halten.

Leer kann die Kühltasche klein zusammengefaltet werden.

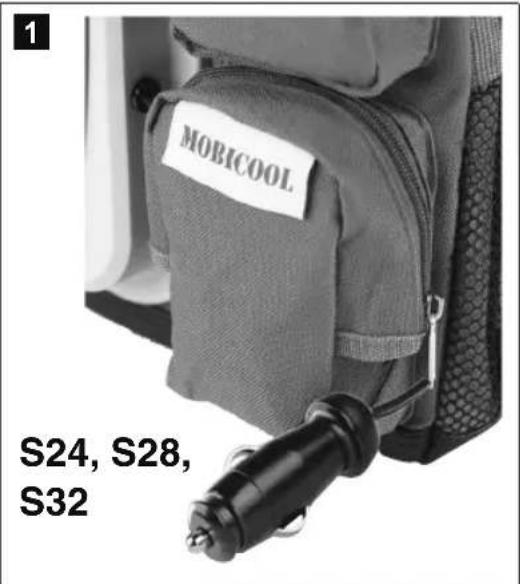

Das 12-V-Anschlusskabel und den Netzgleichrichter (nur S28 DC/AC, S32 DC/AC) können Sie in einer Tasche an der Seite verstauen (Abb. 1, Seite 3).

Die Kühlung ist eine verschleiß- und FCKW-freie Peltierkühlung mit Wärmeabfuhr durch einen Lüfter.

S32

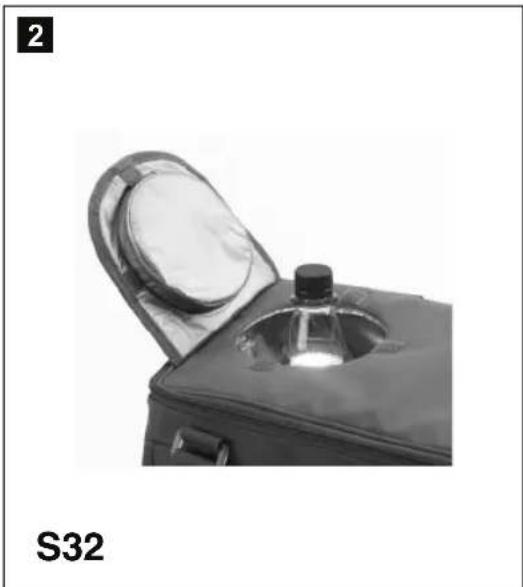

Eine einzelne Getränkeflasche kann über die Flaschenluke (Abb. 2, Seite 3) entnommen werden.

Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 17).

Tipps zum Energiesparen

• Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort.
• Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl halten.
• Öffnen Sie das Kühlgerät nicht häufiger als nötig!
• Lassen Sie die Kühltasche nicht länger offen stehen als nötig!

Kühltasche verwenden

Hinweis!

Wie jedes Kühlgerät muss die Kühltasche einwandfrei belüftet sein, damit die entzogene Wärme abgeführt werden kann, andernfalls ist eine ordnungsgemäße Funktion nicht gewährleistet.

▶Schließen Sie das 12-V-Anschlusskabel an den Zigarettenanzünder oder eine 12-V-Steckdose im Fahrzeug an.

oder...

▶ Nur S28 DC/AC, S32 DC/AC: Verbinden Sie das 12-V-Anschlusskabel mit dem Netzgleichrichter (Abb. 4, Seite 3) und stecken Sie den Netzgleichrichter in eine 100–240-V-Steckdose.

√Die Kühltasche startet mit dem Kühlen des Innenraums.

Achtung!

Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der Kühltasche befinden, die auf die gewählte Temperatur gekühlt werden dürfen.

Zum Ausschalten ziehen Sie das Anschlusskabel ab.

S13, S24, S28, S32 Reinigung und Pflege

Kühltasche zusammenlegen

Klappen Sie den Boden in Richtung Griff hoch, dann können Sie die leere Kühltasche flach zusammenlegen und mit den Druckknöpfen fixieren.

6 Reinigung und Pflege

Achtung!

Ziehen Sie vor jedem Reinigen der Kühltasche das Anschlusskabel aus der Steckdose oder dem Zigarettenanzünder.

Achtung!

Reinigen Sie die Kühltasche niemals unter fließendem Wasser oder gar im Spülwasser.

Achtung!

Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese die Kühltasche beschädigen können.

▶Reinigen Sie die Kühltasche innen und außen gelegentlich mit einem feuchten Tuch und legen Sie sie erst im völlig getrockneten Zustand zusammen.

Störungsbeseitigung S13, S24, S28, S32

7 Störungsbeseitigung

Störung Mögliche Ursache Lösungsvorschlag

Ihre Box funktioniert nicht (Stecker ist eingesteckt).	An der 12-Volt-Steck-dose (Zigarettenanzünder) im Fahrzeug liegt keine Spannung an.	In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit der Zigarettenanzünder Spannung hat.
	Die Wechselspan-nungs-Steckdose führt keine Spannung (nur S28 DC/AC, S32 DC/AC).	Versuchen Sie es an einer anderen Steckdose.
Die Box kühlt nicht (Stecker ist eingesteckt).	Der Innenlüfter oder das Kühlelement ist defekt.	Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden.
Betrieb an der 12-V-Steckdose (Zigarettenanzünder):Die Zündung ist einge-schaltet, und die Box funk-tioniert nicht.Ziehen Sie den Stecker aus der Steckdose und nehmen Sie folgende Prüfungen vor.	Die Fassung des Ziga-rettenanzünders ist verschmutzt. Das hat einen schlechten elek-trischen Kontakt zur Folge.Die Sicherung des 12-V-Steckers ist durchgebrannt.Die Fahrzeug-Sicherung ist durchgebrannt.	Wenn Ihr Kühlboxstecker in der Zigarettenanzünderfassung sehr warm wird, muss entweder die Fassung gereinigt werden, oder der Stecker ist möglicherweise nicht richtig zusammengebaut.Tauschen Sie die Sicherung (5 A) des 12-V-Steckers (Abb. 3 1, Seite 3) aus.Tauschen Sie die Fahrzeug-Sicherung der 12-V-Steckdose (üblicherweise 15 A) aus (Beachten Sie dazu die Betriebsanweisungen zu Ihrem KFZ).

8 Entsorgung

▶Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

S13, S24, S28, S32 Technische Daten

9 Technische Daten

	S13 DC S24 DC
Bruttoinhalt: 13 Liter 24	Liter
Anschlussspannung:	12 V DC	12 V DC
Mittlere Leistungs-aufnahme: 35 W 35 W
Kühlleistung: max. 15 °C unter Umgebungstemperatur
Maße (L x B x H):	350 x 200 x 260 mm	350 x 200 x 430 mm
Gewicht : 1,95 kg 2,27 kg
Prüfung/Zertifikat:

	S28 DC	S28 DC/AC
Bruttoinhalt:	28 Liter
Anschlussspannung:	12 V DC	12 V DC100–240 V AC, ~50/60 Hz(separater Adapter)
Mittlere Leistungs-aufnahme:	35 W	DC: 35 WAC: 20 W
Kühlleistung: max. 15 °C unter Umgebungstemperatur
Maße (L x B x H):	370 x 230 x 410 mm
Gewicht :	2,3 kg	2,45 kg
Prüfung/Zertifikat:

Technische Daten S13, S24, S28, S32

	S32 DC S32 DC/AC
Bruttoinhalt: 32 Liter
Anschlussspannung:	12 V DC	12 V DC100–240 V AC, ~50/60 Hz(separater Adapter)
Mittlere Leistungs-aufnahme:	35 W DC: 35 W	AC: 20 W
Kühlleistung: max. 15 °C unter Umgebungstemperatur
Maße (L x B x H): 400 x 280 x 370 mm
Gewicht	2,75	kg
Prüfung/Zertifikat:	CE E4

2,9

Dieses Gerät ist FCKW-frei.

Ausführungen, dem technischen Fortschritt dienende Änderungen und Liefermöglichkeiten vorbehalten.
