HIF1850TUMPK - Hifi-system ROADSTAR - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG HIF1850TUMPK ROADSTAR

BEDIENUNGSANLEITUNG Bitte lesen Sie aufmerksam diese Bedienungsanleitung, um sich mit Ihrem neuen Radio-Plattenspieler vertraut zu machen, bevor Sie ihn zum ersten Mal in Betrieb nehmen. Bitte bewahren Sie diese Anleitung auf, um später jederzeit nachschlagen zu können.

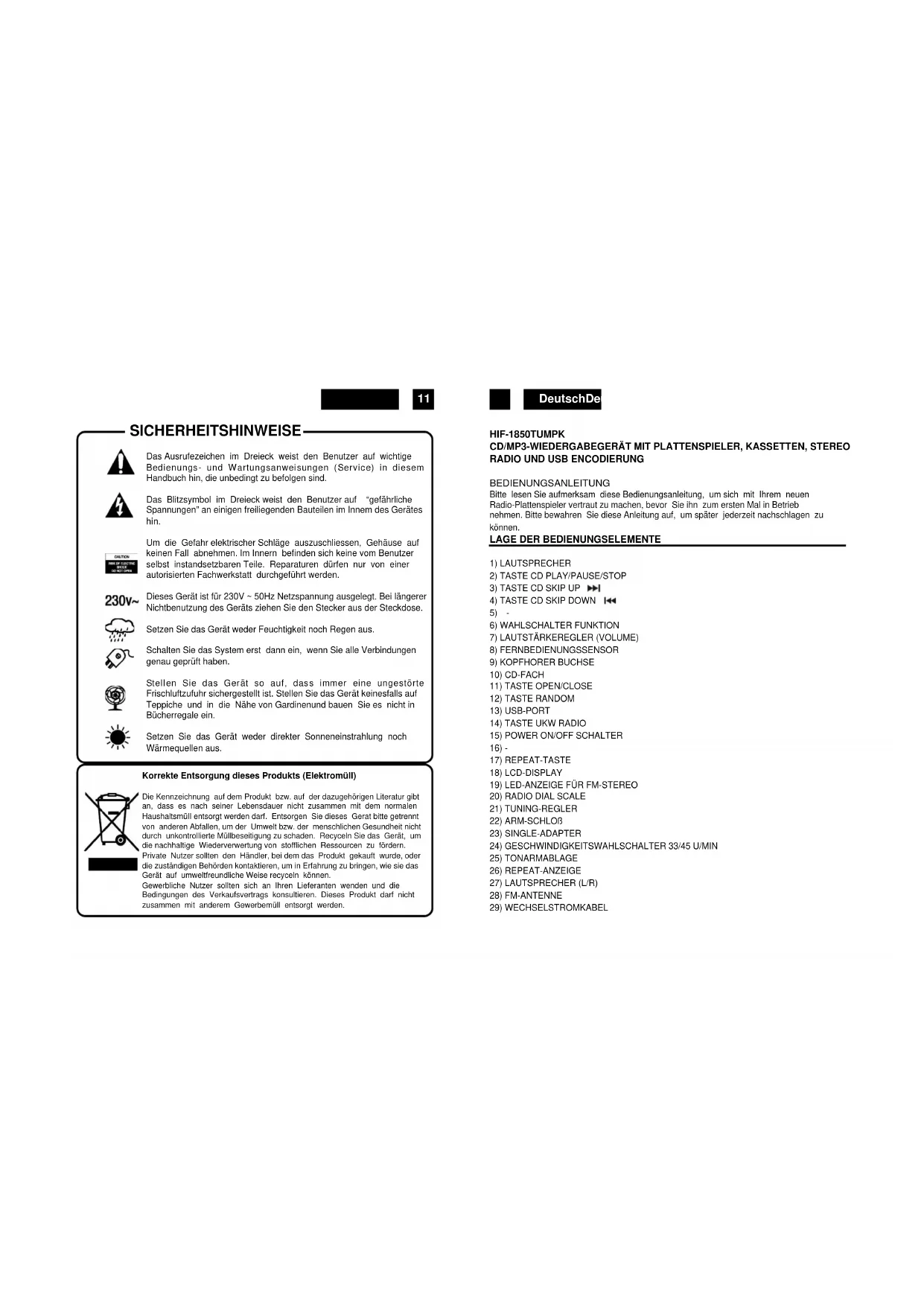

SICHERHEITSHINWEISE Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt zu befolgen sind. Das Blitzsymbol im Dreieck weist den Benutzer auf “gefährliche Spannungen” an einigen freiliegenden Bauteilen im Innem des Gerätes hin. Um die Gefahr elektrischer Schläge auszuschliessen, Gehäuse auf keinen Fall abnehmen. Im Innern befinden sich keine vom Benutzer selbst instandsetzbaren Teile. Reparaturen dürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden. Dieses Gerät ist für 230V ~ 50Hz Netzspannung ausgelegt. Bei längerer Nichtbenutzung des Geräts ziehen Sie den Stecker aus der Steckdose. Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus. Schalten Sie das System erst dann ein, wenn Sie alle Verbindungen genau geprüft haben. Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr sichergestellt ist. Stellen Sie das Gerät keinesfalls auf Teppiche und in die Nähe von Gardinenund bauen Sie es nicht in Bücherregale ein. Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Wärmequellen aus. Korrekte Entsorgung dieses Produkts (Elektromüll) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen HaushaltsmüIl entsorgt werden darf. Entsorgen Sie dieses Gerat bitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden. HIF-1850TUMPK CD/MP3-WIEDERGABEGERÄT MIT PLATTENSPIELER, KASSETTEN, STEREO RADIO UND USB ENCODIERUNGDeutschDeutsch

FERNBEDIENUNG BATTERIE Die Infrarot-Fernbedienung erfordert zum Betrieb zwei Batterien vom Typ CR-2025.

BESCHREIBUNG DER BEDIENTASTEN

zur Aktivierung der Aufzeichnungsfunktion.

NETZANSCHLUSS Bevor Sie das Gerät einschalten, vergewissern Sie sich, daß Ihre örtliche Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt. Zu Ihrer eigenen Sicherheit lesen Sie sorgfältig die folgende Bedienungsanleitung, bevor Sie das Gerät ans Netz anschließen. NETZBETRIEB (AC) Dieses Gerät funktioniert nur mit einer Spannung von AC 230V 50Hz. Wird das Gerät an andere Stromquellen angeschlossen, könnte es Schaden nehmen. Vorsicht Um elektrischen Schlägen vorzubeugen, trennen Sie das Gerät vom Netz ab, bevor Sie den Deckel entfernen. Verwenden sie keine nutzbaren inneren Teile. Für die Wartung wenden Sie sich an qualifiziertes Kundendienstpersonal. Sicherheitsmaßnahmen Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Stromversorgung: AC 230Volt / 50Hz - nur Wechselstrom (AC) Dieses Zeichen bedeutet, daß dieses Gerät doppelt isoliert ist. Eine Erdung ist nicht notwendig.

VORBEREITUNG FÜR INBETRIEBNAHME

• Nehmen Sie das Gerät vorsichtig aus der Verpackung. Bewahren Sie diese für einen eventuellen späteren Gebrauch auf.

• Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Netzbetrieb (AC)

• Schließen Sie das AC-Netzkabel an Ihr AC-Haushaltstromnetz an. RUNDFUNKEMPFANG

1. Drehen Sie den Funktionschalter (6) auf Radio.

2. Wählen Sie das gewünschte Frequenzband mit dem Funktionschalter (6) UKW oder

3. Stimmen Sie die gewünschte Radiostation mit dem Abstimmregler (21) ab.

Antenne Für den UKW-Empfang befindet sich auf der Rückseite des Gerätes ein eingebauter UKW- Antennendraht (28). Bewegen Sie den Draht hin und her, bis der beste Empfang erreicht wird. Für den MW-Empfang werden die Signale über eine eingebaute Ferritantenne empfangen. Sie brauchen das Gerät nur auszurichten, bis der beste Empfang erreicht wird. UKW-Stereo- und Mono-Empfang Wenn ein UKW-Signal eingestellt wird und Sie den UKW-Modus-Wahlschalter auf FM ST (UKW-Stereo) stellen, können Sie die Sendung in Stereo empfangen. Die UKW-Stereo- Anzeige (19) leuchtet auf. PLATTENSPIELERBETRIEB Vorbereitung Plattenspielerbetrieb

1. Drehen Sie den Funktionschalter (6) auf PHONO.

2. Legen Sie eine Schallplatte auf die mittlere Spindel des Plattentellers. Legen Sie den

EP- Adapter auf die mittlere Spindel, wenn Sie 17 cm-EP-Platten abspielen.

3. Stellen Sie die Drehzahl-Wahlschalter (24) auf 33/78 oder 45 U./Min., entsprechend der

4. Entfernen Sie die Schutzklappe von der Wiedergabenadel.

5. Heben Sie den Tonarm.

6. Bewegen Sie den Tonam an den Anfang der Plane oder eines bestimmten Titels.

7. Senken Sie den Tonarm vorsichtig auf die Platte, um die Wiedergabe zu starten.

8. Am Ende der Platte, heben Sie den Tonarm und bringen Sie es zum Rest.

9. Wenn Sie die Platte während der Wiedergabe stoppen wollen, den Tonarm von der

Platte heben und zur Ruhe zurückbringen. Hinweise: Drehen oder stoppen Sie den Plattenteller nicht manuell. Wenn Sie den Plattenteller bewegen oder anstossen, ohne den Tonarm mit der Klemme gesichert zu haben, konnte der Tonarm beschadigt werden Stecken Sie die Schutzkappe auf die Wiedergabenadel, wenn das Gerät nicht benutzt wird.

1. Drehen Sie den Funktionschalter (6) den Modus „CD/USB” aus.

2. Öffnen Sie das CD-Fach (11) mittels der Taste „OPEN/CLOSE” (10).

3. Legen Sie eine CD mit der bedruckten Seite nach oben in das CD-Fach und schließen

4. Die CD wird daraufhin eingelesen, und erste Track beginnt Playback.

Wiedergabe, Pause und Stop

1. Starten Sie die Wiedergabe mittels der Taste „CD PLAY/PAUSE” (32) ein mal; der

erste Track wird nun abgespielt.

2. Zum Unterbrechen der Wiedergabe drücken Sie ein weiteres Mal auf die Taste „CD

STOP” (2). Die Spielzeit hält nun an. Betätigen Sie die Taste erneut, um die normale Wiedergabe fortzusetzen. Skip- und Suchfunktion

1. Wenn Sie während der Wiedergabe oder Pause auf die Taste „SKIP UP” (3)

drücken, springt das Gerät zum nächsten Track, zeigt die entsprechende Tracknummer an und bleibt dann im Wiedergabe- bzw. Pausenmodus.

2. Wird während der Wiedergabe oder Pause die Taste „SKIP DOWN” (3) betätigt,

springt das Gerät zum Anfang des aktuellen Tracks zurück, zeigt die aktuelle Tracknummer an und bleibt dann im Wiedergabe- bzw. Pausenmodus.

3. Wenn Sie im Anschluss an Schritt 2 erneut auf die Taste „SKIP DOWN” (3) drücken,

wird der vorangehende Track aufgerufen und das Gerät bleibt dann im Wiedergabe- bzw. Pausenmodus.

4. Halten Sie die Taste „SKIP UP/DOWN” (3) während der CD/MP3-Wiedergabe gedrückt,

erfolgt der schnelle Vor- bzw. Rücklauf, bis Sie die Taste wieder loslassen.

5. Drüken Sie die Taste +10 oder -10 vom fernbedienung zu springen die track.

WARNUNG: Das Gerät ist mit zwei Ersatz-Stylus, die im Falle ersetzt könnte, wenn die ursprünglich in Reihe montiert werden abgenutzt oder beschädigt werden kann ausgestattet. Um den Stift zu ersetzen, entfernen Sie vorsichtig die alte und schieben Sie die neue Aufmerksamkeit.DeutschDeutsch ANFORDERUNGENAN DAS MP3/WMA-TRACKFORMAT: - MP3-Bitrate: 32 kbps-256 kbps; WMA-Bitrate: 32 kbps-320 kbps. - Die Qualität bei der Wiedergabe einer MP3-Disc hängt von der Aufnahmequalität und dem Aufnahmeverfahren ab. Außerdem dauert auch der Such- und Einlesevorgang bei einer MP3-Disc aufgrund des unterschiedlichen Formats länger als bei einer herkömmlichen CD.

WIEDERHOLUNG, INTRO UND ZUFALLSWIEDERGABE

Drücken Sie die Taste „REPEAT” (Fernbedienung) vor oder während der Wiedergabe mehrfach, um den gewünschten Wiedergabemodus für einen Track, einen Ordner (nur bei MP3) oder alle Tracks auszuwählen: FOR CD (1) REPEAT 1 (2) REPEAT ALL TRACK (4) RANDOM OFF MODE

(6) OFF MODE Wiederholung Mittels dieser Funktion können Sie die gewünschten Tracks oder einen Ordner wiederholt anhören. Zufallswiedergabe Diese Funktion ermöglicht die Zufallswiedergabe aller Tracks oder eines bestimmten Ordners. PROGRAMMIERFUNKTION Bis zu 20 Tracks können bei gewöhnlichen CDs oder 99 IN MP3-Discs programmiert und in beliebiger Reihenfolge abgespielt werden:

1. Drüken Sie den CD/USB-Modus ein und stoppen Sie die CD-Wiedergabe.

2. Drücken Sie auf die Taste „PLAY/MODE”, woraufhin „P” auf dem LCD-Display (18)

eingeblendet wird. Außerdem erscheinen die Programmnummer und Ziffernstellen für die zu programmierende Tracknummer.

3. Wählen Sie nun einen Track mittels der SKIP-Tasten (3) aus.

4. Speichern Sie den Track durch Drücken der Taste „PLAY MODE”.

5. Wiederholen Sie die Schritte 3 und 4 gegebenenfalls zum Speichern weiterer Tracks.

6. Nachdem Sie alle gewünschten Tracks programmiert haben, drücken Sie auf die

Taste „CD PLAY/PAUSE” (2), um die Tracks in der programmierten Reihenfolge abzuspielen.

7. Zum Löschen des Programms betätigen Sie die Taste „STOP” auf der Fernbedienung.

WIEDERGABE VON MP3/WMA-TRACKS VON USB-SPEICHERMEDIEN

Das System ist in der Lage, MP3- und WMA-Dateien zu entschlüsseln und abzuspielen, die auf angeschlossenen USB-Speichermedien.

1. Drehen Sie den Funktionschalter (6) CD/USB ein und drücken Sie dann auf die Taste

FUNCTION (6), um den Modus „USB” auszuwählen.

2. Stecken Sie anschließend den USB-Anschluss mit der Oberseite nach oben vollständig

in den USB-Port ein bzw. Werden Speichermedien falsch angeschlossen, können Schäden am Audiosystem oder an den Speichermedien (USB) entstehen. Achten Sie daher bitte unbedingt darauf, dass Sie Speichermedien stets richtig herum einstecken.

3. Nach dem Anschluss beginnt das System automatisch mit dem Einlesen des

Speichermediums, und das LCD-Display (18) zeigt die Gesamtzahl der MP3/WMA- Dateien.

4. Gehen Sie bei der Wiedergabe entsprechend der obigen Beschreibung für CDs

und MP3-Discs vor. ANMERKUNG - Über den USB-Port kann das System nur Dateien im MP3- und WMA-Format erfassen und einlesen. - Wird das System über den USB-Port an einen MP3-Player angeschlossen, kann es bei einigen MP3-Playern passieren, dass aufgrund von Unterschieden im MP3- Kodierformat die Wiedergabe über den USB-Port nicht möglich ist. Hierbei handelt es sich nicht um eine Fehlfunktion des Systems. KASSETTEN BETRIEB GENERELL Kassettenwiedergabe: Drüken Sie den Funktionschalter (30) auf den Modus „TAPE”. Das Gerät wird die Wiedergabe automatisch beginnen, nachdem sie die Kassette eingelegt haben. Schnellvorlauf: Drücken Sie die Taste zur Hälfte ein, läuft die Kassette im schnellen Vorlauf vor. 17 18DeutschDeutsch

MP3-ENCODIERUNG VON CD/PHONO

Das System ermöglicht die Encodierung von CD, Kassetten oder Plattenspieler in das Format MP3 und die Aufzeichnung auf Speichermedien über den USB-Port. A) CD-ENCODIERUNG

I) Encodierung eines Tracks

1. Starten Sie die normale Wiedergabe des CD-Tracks, der encodiert und aufgezeichnet

2. Drücken Sie während der Wiedergabe des Tracks auf die Taste „RECORD” (9) zwei

mal, woraufhin die Anzeige “ “. Dies bedeutet, dass der Encodiervorgang nun ausgeführt wird.

3. Drücken Sie den STOP-Taste, um aufzuhören, die Fährte aufzuzeichnen.

II) Encodierung einer Disc

1. Legen Sie eine CD mit der bedruckten Seite nach oben in das CD-Fach und schließen

2. Drücken Sie nach Beendigung des Einlesevorgangs auf die Taste „RECORD” (9)

zwei mal, woraufhin die Anzeige “ “. Dies bedeutet, dass der Encodiervorgang nun ausgeführt wird.

3. Nach Abschluss der Encodierung wird die Wiedergabe automatisch gestoppt.

ANMERKUNG: - Die Aufzeichnungsgeschwindigkeit ist 1:1 und entspricht der Spielzeit des CD-Tracks. - Das System erstellt einen „RECORD”-Ordner, in dem die encodierten Tracks gespeichert werden. - Das Aufzeichnungsformat ist auf eine MP3-Bitrate von 128 kbps und eine Abtastrate von 44,1 kHz voreingestellt. - Während des Encodiermodus werden keine Liedtitel aufgezeichnet. - Zum Unterbrechen der Aufzeichnung drücken Sie während des Vorgangs erneut auf die Taste „RECORD”. B)PHONO-ENCODIERUNG

1) Legen Sie das USB-Gerät ein.

2) Drehen Sie den Funktionschalter (6) „PHONO”.

3) Starten Sie nun unter PHONO die Wiedergabe des Tracks.

4) Drücken Sie dann direkt auf die Taste „RECORD” (9) zwei mal.

5) Auf dem LCD-Display wird die Anzeige „REC” eingeblendet, Das System startet nun

den Encodiermodus. B)KASSETTE-ENCODIERUNG

1) Legen Sie das USB-Gerät ein.

2) Drehen Sie den Funktionschalter (6) „TAPE”.

3) Starten Sie nun unter Kassette die Wiedergabe des Tracks.

4) Drücken Sie dann direkt auf die Taste „RECORD” (9) zwei mal.

5) Auf dem LCD-Display wird die Anzeige „REC” eingeblendet, Das System startet nun

den Encodiermodus. Löschen Sie Lied von usb-Gerät:

1) Legen Sie das USB-Gerät ein.

2) Drehen Sie den Funktionschalter (6) „CD/USB”.

3) Drüken die Taste DELETE zwei mal während des Playbacks.

Zum Entfernen eines USB-Speichermediums bzw. Sie das Gerät zunächst aus oder stellen Sie den Funktionsmodus auf KASSETTE,PHONO oder TUNER. Im Falle eines USB- Speichermediums können Sie dieses einfach direkt aus dem USB-Port ziehen.

Ein erneuter leichter Druck lässt den Vorlauf ausrasten. Stopp und Auswurf: Drücken Sie sich die SCHNELLVORLAUF/AUSWURF-TASTE (33) vollständig nach innen. Die Kassette wird durch die Kassette-Deckel (22) ausgestoßen. - Die Aufzeichnung wird nur abgeschlossen, wenn ein vollständiger Track encodiert wird. Wenn Sie den Encodiervorgang vor seiner Beendigung abbrechen, wird kein Track aufgezeichnet oder auf dem USB-Speichermedium bzw.

III)KOPIEREN EINER MP3/WMA-DATEI

Wenn Sie eine MP3/WMA-Disc anstelle einer normalen CD eingelegt haben, kopiert das System die Dateien bei Betätigung der Taste „RECORD” (9) auf das USB-Speichermedium bzw. Die Vorgehensweise entspricht der für die zuvor beschriebene CD-Encodierung. Beachten Sie bitte, dass das System nur in den Kopiermodus schaltet, wenn die MP3/ WMA-Datei gelesen wird. TECHNISCHE DATEN Stromversorgung Netzbetrieb (AC) 230V ~ 50Hz FB Batterien: 2 x CR-2025V Radio-Frequenzbereich UKW: 87,5 - 108 MHz MW: 522 - 1620 kHz Auf Grund ständiger Verbesserungen bleibt die Änderung der technischen Daten und des Designs ohne Vorankündigung vorbehalten.FrançaisFrançais

27) HAUT-PARLEURS (D/G)
