Produkttyp	Waschmaschine
Marke	Fagor
Modell	1FET116
Fassungsvermögen (Baumwolle)	5 kg
Fassungsvermögen (Synthetik)	2,5 kg
Fassungsvermögen (Wolle/Feinwäsche)	1 kg
Stromversorgung	230 V ~ 50 Hz, 10/16 A
Wasserdruck	0,07 - 1 MPa (0,7 - 10 bar)
Maximale Schleuderdrehzahl	800 U/min (Synthetik)
Programme	Baumwolle, Synthetik, Feinwäsche und Wolle
Waschoptionen	Vorwäsche, Schnellwäsche, Extra Spülen, Spülstopp, Startzeitvorwahl
Temperaturen	Kalt bis 90°C (Baumwolle), Kalt bis 60°C (Synthetik), Kalt bis 40°C (Wolle/Feinwäsche)
Energieverbrauch (Programm 60°C Baumwolle)	0,95 kWh
Programmdauer (60°C Baumwolle)	2 h 20 min
Wasserverbrauch (Programm 60°C Baumwolle)	Nicht angegeben
Sicherheit	Deckelverriegelung, Überlaufschutz, Schleudersicherheit
Reinigung und Pflege	Reinigung des Pumpenfilters, Reinigung des Waschmittelfachs, monatlicher 90°C-Programm
Mitgeliefertes Zubehör	Abdeckkappen, Ablaufschlauchhalter, Dokumentationstasche
Herstellungsland	Nicht angegeben

Häufig gestellte Fragen - 1FET116 FAGOR

Wie entblockiert man die Waschmaschine vor der ersten Benutzung?

Entfernen Sie die 4 Transportschrauben auf der Rückseite, nehmen Sie die Querstrebe ab, entfernen Sie die Transportsicherungen in der Trommel und verschließen Sie die Löcher mit den mitgelieferten Abdeckkappen. Bewahren Sie die Teile für einen zukünftigen Transport auf.

Welcher Wasserdruck ist erforderlich?

Der Wasserdruck muss zwischen 0,07 MPa (0,7 bar) und 1 MPa (10 bar) liegen.

Wie reinigt man den Pumpenfilter?

Öffnen Sie die Trommeltüren, entfernen Sie das Kunststoffteil am Boden, greifen Sie auf den Filter zu, nehmen Sie ihn heraus, reinigen Sie ihn unter fließendem Wasser und setzen Sie ihn wieder ein.

Was tun bei Schaumüberlauf?

Überprüfen Sie die Waschmitteldosierung. Führen Sie eine Entleerung und dann mehrere Spülgänge durch, starten Sie dann das Programm neu.

Wie entleert man die Trommel im Störungsfall?

Öffnen Sie die vordere Klappe, ziehen Sie den gelben Stopfen, trennen Sie ihn von der Pipette, lassen Sie das Wasser in einen Behälter ablaufen, setzen Sie dann alles wieder ein.

Welche Programme sind verfügbar?

Die Hauptprogramme sind: Baumwolle, Synthetik und Feinwäsche und Wolle. Jedes mit Temperatur- und Schleuderdrehzahloptionen.

Wie installiert man die Waschmaschine richtig?

Stellen Sie die Maschine auf einen waagerechten Boden, entblockieren Sie sie, schließen Sie den Kaltwasserzulauf und den Ablaufschlauch an (zwischen 65 und 90 cm Höhe) und schließen Sie sie an eine Steckdose mit Schutzkontakt an.

Was tun, wenn sich der Deckel nicht öffnet?

Warten Sie das Programmende ab. Der Deckel ist während des Zyklus verriegelt. Drücken Sie gegebenenfalls die Ein-/Aus-Taste und warten Sie 2-3 Minuten.

Wie pflegt man die Türdichtung?

Reinigen Sie regelmäßig die Kunststoff- und Gummi-Teile mit einem leicht chlorhaltigen Produkt und spülen Sie dann nach. Lassen Sie den Deckel nach dem Waschen offen.

Welches Waschmittel für Wolle verwenden?

Verwenden Sie ein Spezialwaschmittel für Wolle, vermeiden Sie es, es direkt auf die Trommel zu geben. Wählen Sie das Programm Feinwäsche und Wolle mit der Option Handwäsche, falls verfügbar.

BEDIENUNGSANLEITUNG 1FET116 FAGOR

INSTALLATIONS-, GEBRAUCHS- UND PFLEGEANLEITUNG FÜR EINE WASCHMASCHINE

Hauptwäsche : Wählen Sie niemals höhere Temperaturen als die auf der Wäsche angegebenen Werte

Möglichkeit der Verwendung von kalt verdünnter Bleichlauge

Chemische Reinigung : Mineralbenzin

allgem. übliche Lösungsmittel

todos os solventes

Beachten Sie die Verbote!

(D) Im Laufe der Seiten geben folgende Symbole Hinweise auf:

die Sicherheitsvorschriften (für Sie, die Maschine oder die Wäsche), die unbedingt eingehalten werden müssen,

eine elektrische Gefahr,

Tipps und wichtige Informationen.

VOR JEGLICHEM GEBRAUCH MÜSSEN UNBEDINGT DIE NACHFOLGEND BESCHRIEBENEN SCHRITTE DURCHGEFÜHRT WERDEN.

Diese Schritte bestehen darin, alle Teile zu entfernen, die zur Sicherung der Gerätetrommel während des Transports dienen.

Das Entfernen der Transportsicherungen ist für den einwandfreien Gerätebetrieb und für die Einhaltung der geltenden Sicherheitsnormen notwendig.

Sollte dies nicht vollständig geschehen, könnte dies zu schweren Beschädigungen des Geräts während dessen Betriebs führen.

1 - Die Waschmaschine von ihrem Sockel entfernen. (Prüfen, ob die Verkeilung Ⓐ die den Motor hält, unter der Maschine geblieben ist.) (Zeichnung D1.①)
2 - Die 4 Schrauben Ⓑ mit einem Schraubendreher entfernen (Zeichnung D1.②)
3 - Den Verbindungsriegel © ausbauen: Hierfür die beiden Schrauben Ⓓ (Zeichnung D1.③) mit einem 10er oder 13er Schlüssel (je nach Modell) entfernen.
(Sich davon überzeugen, dass die beiden, auf dem Verbindungsriegel befestigten Kunststoffzwischenstücke gleichzeitig mit dem Riegel entfernt werden.)
Die Schrauben Ⓑ wieder an der ursprünglichen Stelle einsetzen.

4 - ⚠️ Die beiden Löcher unbedingt mit den hierfür vorgesehenen Abdeckungen Ⓔ (im Zubehörbeutel enthalten) verschließen. (Zeichnung D1.④)

Wir empfehlen das Aufbewahren aller Transportsicherungen, da diese für den eventuellen, späteren Transport der Maschine unbedingt wieder eingebaut werden müssen.

Alle diese Teile sowie die Bestandteile der Maschine sind aus recyclingfähigen Materialien. Dies muss bei der Entsorgung des Altgeräts berücksichtigt werden.

5 - Den Hemmklotz der Trommel-Wannen-Einheit entfernen (Zeichnung D2).
Hierfür:
- den Maschinendeckel anheben
- den Keil Ⓕ entfernen
- den Hemmklotz Ⓖ mit einer Viertelumdrehung herausnehmen
- Die in der unteren Position blockierten Trommeltüren durch gleichzeitiges Drücken auf beide Klappen öffnen.

6 - ⚠️ Die Schlauchhalterungen ① entfernen und die Löcher unbedingt mit den hierfür vorgesehenen Abdeckungen ② (im Zubehörbeutel enthalten) verschließen. (Zeichnung D3).

Wir empfehlen das Aufbewahren aller Transportsicherungen, da diese für den eventuellen, späteren Transport der Maschine unbedingt wieder eingebaut werden müssen.

Alle diese Teile sowie die Bestandteile der Maschine sind aus recyclingfähigen Materialien. Dies muss bei der Entsorgung des Altgeräts berücksichtigt werden.

① Vor dem Verlassen des Werks wurde das Gerät sorgfältig geprüft; es ist daher möglich, dass sich etwas Wasser in der Wanne oder in den Waschmittelbehältern befindet.

Aufstellen des Geräts

siehe Zeichnung D4

Auf Fußröllchen stellen:

Si votre machine est équipée de roulettes escamotables, vous Wenn die Maschine mit versenkbaren Fußröllchen ausgestattet ist, kann sie leicht verschoben werden.

Um die Maschine auf die Fußröllchen zu stellen, den Hebel im unteren Geräteteil von rechts bis zum linken Anschlag drehen (Zeichnung D4).

⚠ Während dem Betrieb darf die Maschine nicht auf den "vorderen" Fußröllchen ruhen: nicht vergessen, den Hebel wieder in seine Ausgangsstellung zu bringen.

Waagerecht-Einstellung:

Mit Hilfe einer Wasserwaage prüfen, ob der Boden waagerecht ist: Höchstneigung 2°, d. h. eine Abweichung von ca. 1 cm in der Breite und von 1,5 cm in der Tiefe der Maschine.

Geräteumgebung:

Sollte die Maschine neben einem anderen Gerät oder einem Möbelstück aufgestellt werden, muss immer ein Zwischenraum gelassen werden, damit die Luft besser zirkulieren kann.

⚠️ Des weiteren wird dringend davon abgeraten:

- das Gerät in einem feuchten, schlecht belüfteten Raum aufzustellen. - das Gerät an einem Ort aufzustellen, an dem er Spritzwasser ausgesetzt werde.

- das Gerät auf Teppichboden aufzustellen.

Sollte sich dies nicht vermeiden lassen, alle notwendigen Vorkehrungen treffen, damit die Luftzirkulation am Boden nicht behindert wird, so dass die inneren Bauteile gut belüftet werden.

Geräteanschlüsse siehe Zeichnungen D5-D6-D7

Kaltwasserversorgung

Den Zulaufschlauch (Zeichnung D5) :

- einerseits am Anschluss auf der Geräterückseite

- andererseits an einem Wasserhahn mit Gewindenase, Durchmesser ∅ 20x27 (3/4" BSP) anschließen.

Beim Einsatz eines selbstbohrenden Hahns muss die geschnittene Öffnung einen Durchmesser von mindestens 6mm haben.

Wasserzulauf:

- Mindestwasserdruck: 0,07 MPa oder 0,7 bar

- Höchstwasserdruck: 1 MPa oder 10 bar

Abwasserableitung

Am Ende des Abwasserschlauchs den mit der Maschine mitgelieferten Bogen montieren und den Schlauch (Zeichnung D6):

- entweder provisorisch an einem Waschbecken oder an einer Badewanne.

- oder dauerhaft an einem belüfteten Geruchverschluss anschließen. Sollte die Anlage nicht mit einem belüfteten Geruchverschluss ausgestattet sein, darauf achten, dass der Anschluss nicht luftdicht ist. Um ein Zurückwerfen von Abwasser in die Maschine zu vermeiden, wird in der Tat dringend empfohlen, einen freien Luftdurchlass zwischen dem Ablassschlauch der Maschine und der Abwasserleitung zu lassen.

Der Entleerungsbogen muss auf jeden Fall in einer Höhe zwischen 65 und 90 cm vom Maschinenboden angebracht werden.

⚠️ Darauf achten, dass der Abwasserschlauch mit einem Band gehalten wird, um zu vermeiden, dass sich der Bogen während dem Entleeren löst und eine Überschwemmung verursacht.

Das Abwasser kann auch am Boden abgeführt werden, vorausgesetzt, dass der Abwasserschlauch über einen Punkt geführt wird, der sich zwischen 65 und 90 cm über dem Maschinenboden befindet.

Aus Sicherheitsgründen müssen folgende Anweisungen unbedingt eingehalten werden.

Stromversorgung (Zeichnung D7)

Die elektrische Anlage muss insbesondere für den Erdanschluss der Norm NF C 15-100 entsprechen.

Kabel 3 x 2,5 mm², 230 V Einphasenstrom, angeschlossen an:

- einem 20-Ampere-Zähler, 230 V Einphasenstrom, 50 Hz

- einem FI-Schalter und einer eigenen Sicherung (10 oder 16 A, je nach Modell)

- einer 10/16-Ampere-Steckdose mit 2 Polen + Erde

Wir sind für keine Betriebsstörungen haftbar, die auf eine schlechte Erdung des Geräts zurückzuführen sind.

① Hinweise zum Stromanschluss des Geräts

• Keine Verlängerungskabel, Adapter oder Mehrfachsteckdosen verwenden.
• Niemals den Erdanschluss entfernen.
• Die Steckdose muss leicht zugänglich, jedoch für Kinder unerreichbar sein.
  Im Zweifelsfall wenden Sie sich bitte an Ihren Elektroinstallateur

Das Gerät entspricht den europäischen Richtlinien EWG/73/23 (Niederspannungsrichtlinie) und EWG/89/336 (elektromagnetische Verträglichkeit), die von der Richtlinie EWG/93/68 abgeändert wurden.

Beladen der Wäsche

Die Schritte in folgender Reihenfolge durchführen: Öffnen der Maschine

• Sich davon überzeugen, dass die Taste "Ein/Aus"( )gelöst ist.
• Je nach Modell, den Öffnungsgriff anheben oder auf den Druckknopf auf der Vorderseite der Maschine drücken. Der Deckel öffnet sich.
• Auf den Öffnungsdrücker der vorderen Klappe drücken und die Trommel öffnen.

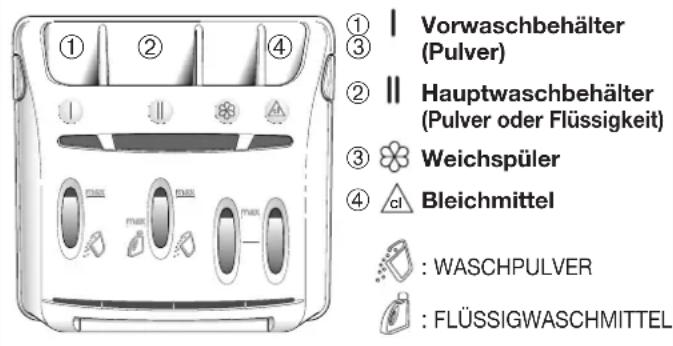

Einfüllen der Waschmittel

① | Vorwaschbehälter (Pulver) ② || Hauptwaschbehälter (Pulver oder Flüssigkeit) ③ Weichspüler ④ Cl Bleichmittel : WASCHPULVER : FLÜSSIGWASCHMITTEL

⚠️ Der Hauptwaschbehälter kann sowohl Pulver als auch Flüssigkeit enthalten. Jedoch kein Flüssigwaschmittel für Programme MIT Vorwäsche und/oder MIT "verzögertem Start" (je nach Modell) verwenden.
⚠ Konzentrierter Weichspüler muss mit warmem Wasser verdünnt werden.
⚠️ Konzentrierte Bleichmittel muss unbedingt verdünnt werden.
⚠️ Für das richtige Befüllen der Produktbehälter den Deckel so weit wie möglich öffnen.
⚠ Niemals den durch MAX angezeigten Höchststand überschreiten.

Einlegen der Wäsche

Für eine optimale Waschleistung die zuvor sortierte und gelockerte Wäsche in die Trommel legen, dabei die Wäsche nicht zusammendrücken und gleichmäßig verteilen. Große und kleine Wäschestücke mischen, um ein optimales Schleuderergebnis zu erzielen, ohne dass sich eine Unwucht bildet.

Schließen der Trommel

Sich davon überzeugen, dass die Trommel richtig geschlossen ist.

⚠️ Prüfen, ob die drei Haken und die Randleiste des Drückers gut sichtbar sind.

Dosieren des Waschmittels

Die zu verwendende Waschmittelmenge hängt vom Härtegrad des Wassers, dem Verschmutzungsgrad der Wäsche und der Wäschemenge ab. Es wird immer auf die Dosierhinweise auf den Waschmittelverpackungen verwiesen. Achtung: Die Empfehlungen der Waschmittelhersteller entsprechen in den meisten Fällen einer maximalen Trommelfüllung. Bitte passen Sie die Dosierung an die eingelegte Wäschemenge an. Wenn Sie diesen Empfehlungen folgen, verhindern Sie eine Überdosierung, die zur Schaumbildung führt. Eine übermäßige Schaumbildung kann die Maschinenleistungen verringern und die Waschdauer sowie den Wasserverbrauch erhöhen.

Woll- und Feinwaschmittel

Für das Waschen dieser Textilien wird der Einsatz eines geeigneten Waschmittels empfohlen. (Dieses möglichst nicht direkt auf die Trommel geben, da einiger dieser Mittel Metall angreifen.)

Vor dem ersten Waschen

Bevor Sie zum ersten Mal Wäsche waschen, empfehlen wir Ihnen, einen Waschzyklus "BAUMWOLLE 90° ohne Vorwäsche" ohne Wäsche und mit einer halben Dosis Ihres üblichen Waschmittels durchlaufen zu lassen. Damit entfernen Sie eventuelle Produktionsreste, die noch in der Maschine vorhanden sein könnten.

Automatische Sicherheiten

Öffnungssicherung des Deckels:

Sobald der Waschzyklus begonnen hat, wird der Deckel des Geräts verriegelt.

Sobald der Zyklus beendet ist, oder wenn die Maschine ohne Abpumpen stehen bleibt, wird der Deckel entriegelt.

Soll der Deckel während dem Zyklus geöffnet werden, die Taste "Ein/Aus" (ülösen und mindestens 2 bis 3 Minuten warten, damit sich die Deckelsicherung entriegelt.

Wassersicherung:

Während des Betriebs beugt die ständige Wasserstandskontrolle einem eventuellen Überlaufen vor.

Schleudersicherheit:

Die Waschmaschine ist mit einer Sicherung ausgestattet, die das Schleudern einschränken kann, wenn eine schlechte Lastverteilung festgestellt wird. In diesem Fall kann die Wäsche ungenügend geschleudert werden.

Die Wäsche gleichmäßig in der Trommel verteilen und ein erneutes Schleudern programmieren.

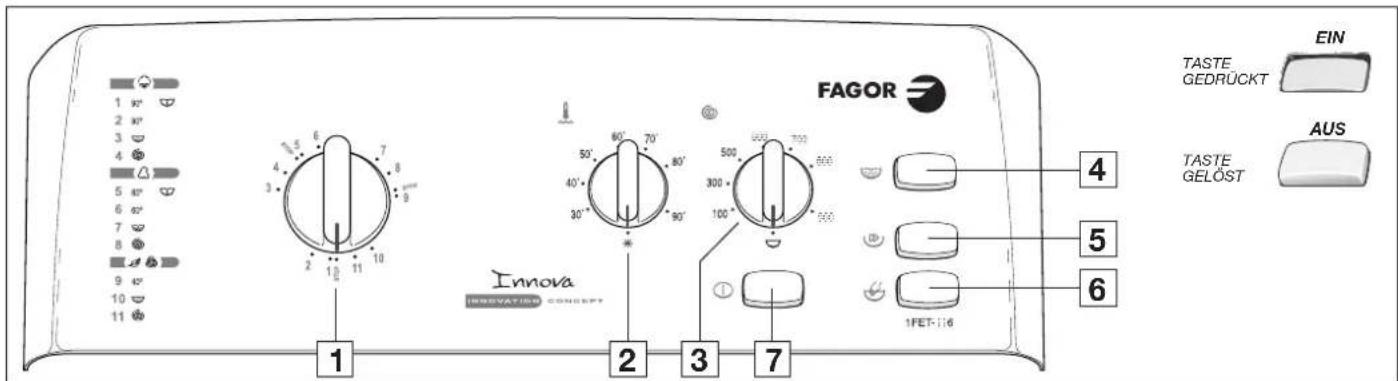

Auswahl eines Waschprogramms

1 Auswahl der Wäscheart

Das Programm wählen, das sich am besten für die Wäscheart eignet.

BAUMWOLLE

Wenn die Wäscheladung aus KOCHWÄSCHE, BAUMWOLLE oder LEINEN besteht.

SYNTHETICS

Wenn die Wäscheladung aus BUNTWÄSCHE, WIDERSTANDS-FÄHIGEN SYNTHETICS oder MISCHFASERN besteht.

FEINWÄSCHE UND WOLLE

Wenn die Wäscheladung aus GARDINEN, FEINWÄSCHE, EMPFINDLICHER WÄSCHE oder "MASCHINENWASCHBARER WOLLE" besteht.

① Weitere Einzelheiten entnehmen Sie bitte der Programmtabelle auf Seite 17.

2 Temperaturwahl

Die für die Wäscheart am besten geeignete Temperatur wählen. Hierfür die Angaben auf den in den meisten Wäschestücken angebrachten Etiketten befolgen.

BAUMWOLLE : von "kalt" bis 90°C

SYNTHETICS : von "kalt" bis 60°C

FEINWÄSCHE UND WOLLE : von "kalt" * bis 40°C

① Die Temperatur wird im "Synthetics" Programm automatisch auf 60°C und im Programm "Feinwäsche und Wolle" auf 40°C begrenzt.

3 Auswahl des Programmendes

a - Schleudern

Die für die Wäscheart geeignete Schleudergeschwindigkeit wählen.

BAUMWOLLE : von 500 bis Höchstgeschwindigkeit

SYNTHETICS : von 300 bis 800 U/min

FEINWÄSCHE UND WOLLE : von 300 bis 600 U/min

Die Schleudergeschwindigkeit wird im "Synthetics" Programm automatisch auf 800 U/min und im Programm "Feinwäsche und Wolle" auf 600 U/min begrenzt. Nach dem Spülen können automatisch Schleuderphasen eingelegt werden, um eine einwandfreie Entfernung des Waschmittels zu gewährleisten. In den Programmen "Baumwolle" und "Synthetics" erfolgt das letzte Schleudern in zwei Abschnitten, um das Knittern der Wäsche einzuschränken.

b - Abtropfen

Diese Option wählen, wenn die Wäsche nur abtropfen soll.

Zur Auswahl dieser Option den Knopf 38f "100" stellen.

① Wenn ein "Abtropfen" programmiert wird, endet das Programm mit einem milden Schleudern bei 100 U/min

FAGOR 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 40' 30" 50' 60' 70' 80' 90' 100' 110' 120' 130' 140' 150' 160' 170' 180' 190' 200' 210' 220' 230' 240' 250' 260' 270' 280' 290' 300' 310' 320' 330' 340' 350' 360' 370' 380' 390' 400' 410' 420' 430' 440' 450' 460' 470' 480' 490' 500' 510' 520' 530' 540' 550' 560' 570' 580' 590' 600' 610' 620' 630' 640' 650' 660' 670' 680' 690' 700' 710' 720' 730' 740' 750' 760' 770' 780' 790' 800' 810' 820' 830' 840' 850' 860' 870' 880' 890' 900' 910' 920' 930' 940' 950' 960' 970' 980' 990' 1000 4 EIN TASTE GEDRÜCKT AUS TASTE GELÖST 1FET-1:6

c - Halt ohne Abpumpen

Diese Funktion wird für Textilien verwendet, die nicht geschleudert werden sollen, oder wenn eine längere Abwesenheit nach Ende des Waschzyklus vorgesehen ist.

Zur Auswahl dieser Funktion den Knopf auf "stellen.

Wurde diese Position gewählt, wird der Zyklus vor dem letzten Schleudern abgebrochen. Dadurch bleibt die Wäsche im Wasser liegen und knittert nicht.

Anschließend:

- soll entweder die Maschine entleert und die Wäsche geschleudert werden.

In diesem Fall, den Knopf auf eine für die Wäscheart geeignete Schleudergeschwindigkeit stellen.

Das Programm endet dann automatisch..

- oder die Maschine soll nur entleert werden. In diesem Fall den Knopf 35s zur Position "100" drehen.

4 Verstärktes Spülen

Zusatzprogramm "speziell für empfindliche und allergische Haut": es fügt dem gewählten Waschzyklus einen zusätzlichen Spülgang hinzu.

5 Kurzprogramm

Für nur schwach verschmutzte Wäsche die Taste "Kurzprogramm" (1) wählen.

Diese Funktion reduziert die Umwälz- und Spüldauer.

Im Kurzprogramm wird die Temperatur begrenzt: - auf 60°C in den Programmen "Baumwolle" und "Synthetics" - auf 40°C im Programm "Feinwäsche und Wolle"

6 Spülen von Hand

Diese Funktion wird für besonders empfindliche Wollsachen empfohlen.

Während dem Waschen wird die Wäsche sanft umgewälzt, um die Gefahr des Verfilzens zu verringern.

Diese Funktion ist nur im Programm "Feinwäsche und Wolle" aktiv und ist in den Programmen "Baumwolle" und "Synthetics" wirkungslos.

7 Ein/Aus

⚠️ Prüfen, ob das Netzkabel angeschlossen und der Wasserhahn geöffnet ist. Sich ebenfalls davon überzeugen, dass die Trommeltüren und der Maschinendeckel richtig geschlossen sind.

Nach dem Programmieren die Taste "drücken. Der Waschzyklus startet.

Nach Abschluss des Waschzyklus das Gerät durch Lösen der Taste "spannungslos machen.

Nun kann der Deckel geöffnet und die Wäsche entnommen werden. Ebenfalls die andere(n) Taste(n) lösen, die gewählt wurden.

⚠️ Aus Sicherheitsgründen wird empfohlen, den Netzstecker zu ziehen und den Wasserhahn zu schließen.

"Direkter Zugriff zur Wäsche"

Die Maschine ist mit einem System ausgestattet, das am Zyklusende die Trommel mit den Türen nach oben anhält. Sollte dies nicht der Fall sein, liegt das an einer schlechten Wäscheverteilung in der Trommel. In diesem Fall die Trommel von Hand drehen und die Türen nach oben bringen.

Programmbeispiele

Waschart	programme
Baumwolle 90°C stark verschmutzt, mit Vorwäsche	1	90	500bismax.			3	02 : 25
Baumwolle 90°C	2	90			■	3	02 : 05
Baumwolle 60°C	2	60			■	3	02 : 20
Spülen Schleudern Baumwolle	3	— —				1	00 : 25
Schleudern Baumwolle	4	— —				—	00 : 20
Synthetics 60°C stark verschmutzt, mit Vorwäsche	5	60	300bis800U/min			3	01 : 50
Synthetics 60°C	6	60			■	3	01 : 35
Synthetics 40°C	6	40			■	3	01 : 25
Spülen Schleudern Synthetics	7	— —			■	1	00 : 20
Schleudern Synthetics	8	— —			■	—	00 : 15
Wolle 40°C	9	40	300bis600U/min		■	3	01 : 05
Empfindliche Textilien, von kalt bis 30°C	9	* bis 30				3	01 : 05
Spülen Schleudern Wolle und Feinwäschet	10	— —				1	00 : 15
Mildes Schleudern Wolle und Feinwäsche	11	— —				—	00 : 10

"Synthetics": Höchstlast 2,5 kg. "Wolle" und "Feinwäsche": Höchstlast 1 kg.

PROGRAMM FÜR DIE VERGLEICHS- UND NORMTESTS

Programm 2: Kochwäsche bei 60°C 5 kg 02 : 20 0.95 kWh-59 l

WASSERVERBRAUCHENER

Für die auf dem Energieetikett vermerkte Anzeige erfolgen die Tests gemäß der europäischen Richtlinie 92/75/EWG bei Nennkapazität, wobei man sich davon überzeugt, dass das gesamte Reinigungsmittel CEI sofort bei Beginn der Waschphase verwendet wird.

Reinigen des Geräts (Zeichnung D8).

Für das Reinigen der Karosserie:

Ausschließlich Wasser und Seife verwenden.

Für das Reinigen aller Kunststoffteile (Bedienungstafel, Sockel, usw.):

Ausschließlich ein feuchtes Tuch verwenden.

In jedem Fall:

• Scheuerpulver
• Metall- oder Kunststoffschwämme
• Produkte auf Alkoholbasis (Alkohol, Verdünnungsmittel, usw.) verbannen.

Pflege der internen Teile

Für eine bessere Hygiene empfehlen wir:

• Den Deckel einige Zeit nach dem Waschen geöffnet zu lassen.
• Etwa einmal im Monat die Kunststoff- und Gummiteile des Wannenzugangs mit einem leicht gechlorten Produkt zu reinigen. Gut spülen, damit alle Überreste dieses Produkts entfernt werden.
• Mindestens einmal im Monat einen Waschzyklus bei 90°C durchzuführen.

Frostgefahr

Bei Frostgefahr den Wasserzulaufschlauch vom Wasserhahn trennen und alles Wasser entleeren, das im Abwasserschlauch sein könnte, indem dieser so tief wie möglich in eine Wanne gelegt wird.

Regelmäßige Prüfungen

Wir empfehlen Ihnen, den Zustand des Wasserzulauf- und des Abwasserschlauchs zu prüfen. Sollten Sie den geringsten Riss feststellen, zögern Sie nicht, die Schläuche durch identische Schläuche zu ersetzen, die beim Hersteller oder seinem Kundendienst erhältlich sind.

Austausch des Wasserzulaufschlauchs

Beim Austausch auf ein gutes Festdrehen und auf das Vorhandensein der Dichtung an beiden Enden achten.

Reinigung des Waschmittelbehälters (Zeichnung D9).

Den Waschmittelbehälter regelmäßig reinigen. Hierfür:

• Gleichzeitig auf die beiden Höcker drücken, die sich auf beiden Seiten des Behälters befinden. Dieser löst sich aus seiner Kammer.
• Die Siphons Ⓗ auf der Rückseite des Behälters Ⓘ entfernen und dieser von ihrer Frontverkleidung Ⓙ trennen.
• Das Ganze unter fließendem Wasser ausspülen. (Dabei darauf achten, dass alles überschüssige Wasser entleert wird, das sich noch im Behälter befinden könnte.)
• Alle Behälterelemente wieder zusammenfügen. Dabei darauf achten, dass der Behälter an sich richtig in die Verkleidung geklemmt wird. Dann die Einheit wieder unter dem Maschinendeckel anbringen.

Reinigen des Pumpenfilters

Dieser Filter sammelt die kleinen Gegenstände, die versehentlich in den Kleidungsstücken geblieben sind, und verhindert, dass diese den Pumpenbetrieb stören.

Zum Reinigen wie folgt vorgehen:

• Die Trommeltüren öffnen. Am Boden der Trommel erscheint ein Kunststoffteil Ⓔ (Zeichnung D10)
• Dieses Teil entriegeln.

Hierfür:

• Einen Stift (beispielsweise einen Bleistift oder einen Schraubendreher) in das Loch auf Teil Ⓚ stecken.
• Mit diesem Stift senkrecht drücken und gleichzeitig das Teil ⑨ nach rechts schieben, bis es aus seiner Aufnahme kommt

- Das Teil Ⓔ entfernen

- Die Trommel mit geöffneten Türen leicht zur Vorderseite der Maschine drehen (Zeichnung D11)

Durch die Öffnungen, die durch das Entfernen des Teils ⑨ entstanden sind, erhält man Zugang zum Pumpenfilter ①.

• Diesen aus seiner Aufnahme nehmen (Zeichnung D11)
• Die verschiedenen Gegenstände entfernen, die sich darin befinden.
• Den Filter unter fließendem Wasser reinigen (Zeichnung D11)
• Den Filter wieder bis zum Anschlag in die Aufnahme drücken, von deren Sauberkeit man sich zuvor überzeugt hat.
• Das Teil Ⓙ wieder einsetzen, dabei darauf achten, dass es richtig in die Öffnungen am Trommelboden eingesetzt und bis zum völligen Einrasten nach links geschoben wird (Zeichnung D12).

Entleeren der Wanne

Sollten Sie nach einem Zwischenfall die Wanne leeren müssen, wie folgt vorgehen (Zeichnung D13):

• Die Klappe ① an der Vorderseite des Gerätes öffnen. Hierfür:
• einen Schraubendreher wie auf der Zeichnung angegeben einführen,

• leicht nach links drücken und die Klappe entriegeln.

• Den gelben Verschluss ② herausziehen und die Ablasspipette freilegen.

• Den Verschluss von der Pipet ③ trennen und das Wasser in eine dafür vorbereitete Wanne fließen lassen (Auf die Wasser-temperatur achten).

Nach dem Entleeren, die Pipette in der umgekehrten Reihenfolge der beschriebenen Schritte wieder wegräumen.

⚠ Austausch des Netzkabels

Aus Sicherheitsgründen muss dieser Eingriff unbedingt vom Kundendienst des Herstellers oder von einem qualifizierten Fachmann durchgeführt werden.

Mögliche Störungen

Während des Gebrauchs der Waschmaschine kann es zu kleinen Zwischenfällen kommen. Dies sind zu prüfende Punkte.

Der Zyklus startet nicht - Prüfen, ob:

• der Zyklus vollständig programmiert wurde
• das Gerät mit Wasser und Strom versorgt wird
• der Gerätedeckel gut geschlossen ist.

Überschäumen - Prüfen, ob:

• zuviel Waschmittel verwendet wurde.
• ein Waschmittel für Waschmaschinen verwendet wurde:
• Das Wasser abpumpen und mehrere Spülgänge programmieren. Schließlich das Waschprogramm erneut starten.

Starke Schwingungen beim Schleudern - Prüfen, ob:

• die Transportsicherungen richtig entfernt wurden.
  • der Boden waagerecht ist.
• die Maschine auf den beiden "vorderen" Fußröllchen ruht (je nach Modell).

Die Wäsche wurde nicht oder nicht genug geschleudert

Prüfen, ob:

• ein Programm ohne Schleudern (z. B. Abtropfen) gewählt wurde Die Schleudersicherung hat eine schlechte Verteilung der Wäsche in der Trommel festgestellt:
• in diesem Fall die Wäsche lockern und ein weiteres Schleudern programmieren.

Es bildet sich eine Pfütze um die Maschine herum

Während des Gerätebetriebes verhindert die ständige Wasserstandsüberwachung ein Überlaufen. Sollte dennoch Wasser aus der Maschine austreten, prüfen, ob:

• der Entleerungsbogen richtig in die Abwasserleitung eingeführt wurde
  •die Anschlüsse des Wasserzulaufschlauchs an der Maschine und am Wasserhahn nicht sind

Die Maschine pumpt nicht ab - Prüfen, ob:

• ein "Halt ohne Abpumpen" programmiert wurde.
• der Filter der Entleerungspumpe verstopft ist:

- diesen reinigen (Vorgehensweise siehe oben).

- der Abwasserschlauch geknickt oder gequetscht ist.

Der Deckel lässt sich nicht öffnen - Prüfen, ob:

• das Programm fertig abgelaufen ist.
  Der Deckel bleibt während der gesamten Programmdauer verriegelt.

ANTES DE QUALQUER UTILIZAÇÃO, É IMPERATIVO EFECTUAR AS OPERAÇÕES DESCRITAS ABAIXO.

D Die Programmtabelle dieses Handbuchs ist auch, in gekürzter Form, auf einem Aufkleber zu finden, der sich in der Tüte mit den Unterlagen befindet.

Wenn gewünscht, können Sie dieses Etikett auf die Waschmaschinentür, in die Nähe der Bedienungstafel kleben.

1. Die Garantiezeit beträgt 12 Monate und beginnt mit dem Zeitpunkt der Übergabe; dieser ist durch Vorlage des Kaufbeleges nachzuweisen. Ohne diesen Nachweis ist die Garantie ungültig

Innerhalb des genannten Zeitraumes werden Garantieleistungen ohne jede Berechnung durchgeführt.

Die Garantiezet vermindert sich auf 6 Monate, wenn das Gerät gewerblinch oder von mehreren Verwendern gemeinschaftlich genutzt wird.

1. Innerhalb der Garantiezeit beheben wir Schäden oder Mängel des Gerätes, soweit diese durch Material-bzw. Herstellfehler verursacht und unmittelbar nach Feststellung gemeldet wurden.

Nicht unter diese Garantie fallen Schäden und Mängel, die durch nicht vorschriftsmäßigen Anschluß bzw. Nichtbeachtung der Bedienungsanweisung verursacht wurden.

Teile, die einer betriebsbedingten Abnutzung unterliegen, sind ebenso von der Garantie ausgeschlossen wie leicht zebrechliche Teile.

1. Die Behebung garantiepflichtiger Mängel erfolgt nach unserer Wahl durch Instandsetzung oder durch Austausch; ausgetauschte Teile gehen in unser Eigentum über.

Darüber hinausgehende Ansprüche aus dieser Garantie sind ausgeschlossen.

1. Garantieansprüche erlöschen, wenn Eingriffe am Gerät von anderen als den von uns autorisierten Personen vorgenommen werden.

2. Bei unberechtigter Inanspruchnahme des Kundendienstes gehen die Kosten zu Lasten des Kunden.

Gültig für Deutschland

P CONDIÇÕES DE GARANTIA
