Produkttyp	Waschmaschine
Marke	Fagor
Modell	1F-3611 IT
Maximale Beladung	5 kg oder 6 kg (je nach Modellvariante)
Anzahl Waschprogramme	16 (inkl. Spezialprogramme für Wolle, Schleudern, Spülen)
Maximale Schleuderdrehzahl	900 U/min
Energieverbrauch (Programm 5, 60°C)	0,95 kWh (bei 5 kg Beladung)
Wasserverbrauch (Programm 5, 60°C)	46 Liter (bei 5 kg Beladung)
Programmdauer (Programm 5, 60°C)	140 Minuten
Vorwäsche	Ja (Programm 7)
Zusatzoptionen	Extra Spülen, Zeitreduzierung, Bügelfreundlich, Schleuderdrehzahlwahl, Schleudern ausschalten, Knitterfrei (Flot), Startzeitvorwahl
Kindersicherung (Tastensperre)	Ja, durch gleichzeitiges Drücken von Extra Spülen und Bügelfreundlich für 3 Sekunden
Türanschlag wechselbar	Ja (Schritte in der Anleitung beschrieben)
Unterbaumöglichkeit	Ja (unter Arbeitsplatte; passendes Schutzblech erforderlich)
Wasseranschluss	Kaltwasser (optional Warmwasser mit rotem Gewinde)
Schutzart	IPX4
Spannung / Frequenz	220–240 V, 50 Hz
Filter	Zugänglicher Flusenfilter (regelmäßige Reinigung empfohlen)
Waschmittelbehälter	3 Fächer (Vorwäsche, Hauptwäsche, Weichspüler)
Entkalkungsempfehlung	Regelmäßiger Waschgang mit Entkalker je nach Wasserhärte
CE-Kennzeichnung	Ja

Häufig gestellte Fragen - 1F-3611 IT FAGOR

Warum geht die Waschmaschine nicht in Betrieb?

Mögliche Ursachen: Stromnetz führt keine Spannung, Sicherung defekt, Stecker nicht eingesteckt, Programmwahltaste nicht herausgezogen (ON), Tür nicht richtig geschlossen (Anzeige blinkt oder F04 im Display). Prüfen Sie die genannten Punkte und schließen Sie die Tür fest.

Warum vibriert die Waschmaschine stark oder macht laute Geräusche?

Häufigste Ursachen: Transportsicherung nicht entfernt (Schrauben an der Rückseite lösen), Maschine nicht waagerecht ausgerichtet (Füße justieren). Achten Sie auf gleichmäßige Wäscheverteilung in der Trommel.

Warum nimmt die Waschmaschine kein Wasser auf?

Mögliche Gründe: Wasserhahn geschlossen, Wasserversorgung unterbrochen, Zulauffilter verstopft. Reinigen Sie den Filter im Zulaufschlauch. Im Display erscheint Fehler F01.

Warum pumpt die Waschmaschine das Wasser nicht ab und schleudert nicht?

Die Ablaufpumpe könnte verstopft sein oder der Ablaufschlauch ist geknickt. Reinigen Sie den zugänglichen Filter (siehe Wartungshinweise). Im Display erscheint Fehler F02.

Warum schleudert die Waschmaschine nicht?

Die Wäsche ist ungleichmäßig in der Trommel verteilt, was zu starken Vibrationen führt. Verteilen Sie die Wäsche neu und starten Sie das Schleuderprogramm erneut. Fehler F03 im Display.

Wie reinige ich den Waschmittelbehälter?

Ziehen Sie den Behälter ganz heraus, reinigen Sie die Fächer mit lauwarmem Wasser und einer Bürste. Auch den Siphon für Weichspüler reinigen. Anschließend wieder einschieben.

Wie reinige ich den zugänglichen Filter?

Entfernen Sie die Sockelblende, stellen Sie ein Gefäß unter, drehen Sie den Filter eine viertel Umdrehung nach links, lassen Sie das Wasser ablaufen. Entfernen Sie Fremdkörper und setzen Sie den Filter wieder ein. Achtung: Nur bei Wassertemperatur unter 30°C durchführen.

Kann ich die Tür während des Programms öffnen?

Ja, drücken Sie die Taste Betrieb/Stillstand (Pause). Die Tür kann nur geöffnet werden, wenn der Wasserstand unterhalb der Türunterkante liegt und die Temperatur nicht zu hoch ist. Nach dem Programmende ist die Tür ca. 2 Minuten verriegelt.

Wie ändere ich den Türanschlag?

Lösen Sie die Scharnierschrauben, nehmen Sie die Tür ab, tauschen Sie Scharniere und Verriegelung auf die andere Seite. Die genaue Schritt-für-Schritt-Anleitung finden Sie im Handbuch.

Wie aktiviere ich die Kindersicherung?

Wählen Sie Programm und Optionen, drücken Sie dann gleichzeitig die Tasten 'Extra Spülen' und 'Bügelfreundlich' für mindestens 3 Sekunden. Die Betriebsanzeige beginnt zu blinken. Zum Deaktivieren gleiche Tastenkombination erneut drücken.

BEDIENUNGSANLEITUNG 1F-3611 IT FAGOR

Gebrauchs- und Installationsanleitung

ZÁRUČNÍ LIST / GARANCIAIGAZOLÁS GARANTIEBEWIJS / GARANTIEZERTIFIKAT

COD.: kg.

N.:

Vor Installation und Gebrauch des Gerates bitte die Gebrauchs- und Installationsanleitung sorgfaltig durchlesen.

GEBRAUCH DES GERÄTS UND PRAKTISCHE RATSCHLÄGE 86 - 96

WARTUNG UND REINIGUNG DES GERÄTS 97 - 99

WARTUNG UND REINIGUNG DES GERÄTS 100 - 102

HINWEISE BEZÜGLICH DER UMWELT 103

1 ROZBALENÍ A ODSTRANĚNÍ PŘEPRAVNÍ VÝZTUHY

ROZBALENI

ELEKTRISCHE AANSLUITING

GEBRUIK VAN HET APPARAAT EN PRAKTISCHE TIPS

1 PREPAREREN VAN HET WASGOED VOOR HET WASSEN

1 AUSPACKEN UND LÖSEN DER ARRETIERUNG DER WASCHMASCHINE

AUSPACKEN

LÖSEN DER ARRETIERUNG

a Lösen Sie die Schrauben, die die Kunststoffplatten an der Rückseite der waschmaschine festhalten.
b Lösen Sie die 3 Verblockungs-Schrauben und nehmen sie diese ab.
c Bedecken Sie die Löcher mit den vorher abgenommenen Ikunststoffplatten.

Heben Sie die Verblockungsschrauben für einen späteren Umzug auf.

2

ANSCHLUSS AN DAS WASSERNETZ

Im Inneren der Wasch- trommel finden Sie den Schlauch für die Wasserzufuhr:

a Schließen Sie das abgewinkelte Ende der Leitung an die Gewindeeinlassöffnung des Elektroventils das an der Rückseite des Geräts angebracht ist.
b Schließen Sie das andere Ende des Schlauches an die Wasserzapfstelle an. Nachdem dieser Arbeitsgang durchgeführt wurde, ziehen Sie bitte die Schraubverbindung fest an.

Wir empfehlen einen festen Wasserablauf, 50 bis 70 cm vom Boden entfernt.

Vermeiden Sie, dass der Wasserablaufschlauch sehr fest anliegt, Falten oder Einschnürungen aufweist.

Es ist wichtig, dass der Winkel des Schlauches gut befestigt wird, um ein Herabfallen und das darauffolgende Überschwemmungsrisiko zu vermeiden.

Wenn Ihre Waschmaschine eine Warmwasserzapfung zuläßt, schließen Sie den Schlauch mit dem roten Gewinde an den Warmwasserhahn und an das Elektroventil mit dem roten Filter an.

3

NIVELLIERUNG

Gleichen Sie die Waschmaschine aus, indem Sie die regelbaren Füße betätigen. Damit erreichen Sie Eine Verringerung des Lärmpegels und vermeiden, dass die Waschmaschine während des Waschvorgangs verrutscht.

ELEKTRISCHER ANSCHLUSS

Vor Durchführung der Elektroanschlüsse beachten Sie bitte das Typenschild, das an der Luke der Waschmaschine angebracht ist. Versichern Sie sich, dass die an der Steckdose anliegende Spannung derjenigen entspricht, die auf dem Schild angegeben ist.

Nehmen Sie das Typenschild nicht ab, die darauf erscheinenden Angaben sind wichtig.

WICHTIG

Es ist sehr wichtig, dass die Waschmaschine an eine gute Erdung angeschlossen wird.

Elektroinstallation, Stecker, Steckdose, Sicherungen oder automatische Schutzschalter und Zähler müssen für die auf dem Typenschild angegebene Höchstleistung ausgelegt sein.

Ist das Spannungskabel beschädigt, muß es ausgewechselt werden. Die Auswechslung darf nur vom Hersteller, dem Kundendienst oder autorisiertem Fachpersonal vorgenommen werden.

5

ABBRINGEN DER TÜRFÜLLUNGEN

An der Türe der

Waschmaschine kön- nen Sie einfach

Türfüllungen oder dekorative

Verkleidungen anbringen, die zu den Möbeln ihrer Küche passen. Diese Verkleidungsplatten dürfen nicht dicker als 5 mm sein.

a Lösen Sie die

Schrauben der Scharniere und nehmen Sie die Tür der Waschmaschine durch eine seitliche Verschiebung ab.

b Nehmen Sie den unteren

Schutzrahmen ab, indem Sie die Schrauben lösen. Ziehen Sie das im Lieferumfang der Waschmaschine enthaltene Paneel heraus.

C. Bringen sie die neue Verkleidung für die Türfüllung an, wenn deren Dicke 3 mm oder mehr beträgt. Wenn sie weniger dick ist, bringen Sie sie bitte auf dem im Lieferumfang der Waschmaschine enthaltenen Paneel an.

Um die Tür mit der neuen dekorativen Türverkleidung anzubringen, wiederholen Sie die in Punkt a, b, c angegebenen Schritte.

Sie haben auch die Möglichkeit, die Höhe der Tür zu regulieren, um sie mit den anderen Küchenmöbeln auszurichten.

a Lösen Sie die

Schrauben der Scharniere und nehmen Sie die Tür der Waschmaschine durch eine seitliche Verschiebung ab.

b Nehmen Sie den unteren

Schutzrahmen ab, indem Sie die Schrauben lösen. Ziehen Sie das im Lieferumfang der Waschmaschine enthaltene Paneel heraus.

C Der untere Teil der Tür und der untere Schutzrahmen sind in 7 Abteilungen von 10 mm aufgeteilt. Durchtrennen Sie diese je nach Bedarf und passen Sie das dekorative Paneel an die neuen Abmessungen an.

d. Bringen sie das dekorative Paneel und den unteren Schutzrahmen erneut an und montieren Sie die Tür erneut.

Person using a tool to adjust or install an electrical outlet (no visible text or symbols)

Außerdem ermöglichen ihnen die Waschmaschinen von Fagor die Öffnungsrichtung der Tür zu verändern.

a Lösen Sie die

Schrauben der Scharniere und nehmen Sie die Tür der Waschmaschine durch eine seitliche Verschiebung ab.

b Nehmen Sie den

unteren Schutz- rahmen heraus, indem Sie die Schrauben lösen.

c Ziehen Sie die im

Lieferumfang der Waschmaschine enthaltene Türfüllung sowie das innere Blech ab, indem Sie die Befestigungsschrauben lösen.

d Nehmen Sie die

Scharniere ab, um sie auf der Gegen-seite der Türe anzu-bringen.

e Lösen Sie den

Schutzdeckel der Tür, um ihn an der Gegenseite anzu- bringen, wo die Scharniere waren.

f Montieren Sie erneut das Blech, die

Türfüllung und den unteren Schutzrahmen, um danach die Tür zu montieren.

g Nehmen Sie die an

der Front des Waschmaschinenmöbels die Sperrveranke- rung ab, indem Sie die Befestigungschraube lösen und bringen sie die Verankerung dort an, wo sich vorher das obere Scharnier befand.

h Nehmen Sie auch den Schutzstopper ab und bringen sie ihn dort an, wo sich vorher das untere Scharnier befand.

i bringen Sie die Tür an, indem Sie die Scharniere mit einer leichten seitlichen Verschiebung in die neue Lage bringen. Stellen Sie die Schrauben ein.

EINBAU DER WASCHMASCHINE UNTER DEM ARBEITSFELD DER KÜCHE

Sie haben die Möglichkeit, die Waschmaschine unter dem

Arbeitsfeld der Küche einzubauen. Wenn Sie die obere Platte der Waschmaschine ändern müssen, bestellen Sie das Schutzblech beim technischen Kundendienst, und führen sie folgende Schritte durch.

a Montieren Sie die Abdeckplatte Ihrer Waschmaschine ab, indem sie die seitlichen Schrauben lösen und schlagen Sie leicht nach hinten gegen die Abdeckplatte um sie herauszunehmen.

b Nehmen Sie die Befestigungsstücke der Abdeckplatte ab, indem Sie die Schrauben lösen.

Cegen Sie das Schutzblech auf und schrauben Sie es an die Waschmaschine, um es am von Ihnen gewünschten Ort anzubringen.

Nachdem Sie Ihre Waschmaschine zur Zufriedenheit eingebaut haben, empfehlen wir Ihnen, das Programm 5 bei 60°C ohne Wäsche noch Waschmittel in Betrieb zu nehmen. Dies dient zur Überprüfung der Anlage, der Anschlüsse und des Wasserablaufs und reinigt außerdem den Innenraum der Waschmaschine vollständig, bevor mit dieser ein Waschprogramm durchgeführt wird.

Wählen Sie das Programm 5 und 60°C

Drücken Sie den Knopf Betrieb/Stillstand

GEBRAUCH DES GERÄTS UND PRAKTISCHE RATSCHLÄGE

1 VORBEREITUNG DER WÄSCHE VOR DEM WASCHEN

Bevor Sie die Wäsche in die Waschmaschine geben, versichern Sie sich, dass alle Taschen leer sind. Kleine Gegenstände können die Motorpumpe für den Wasserablauf verstopfen.

Verlesen Sie Ihre Wäsche je nach Stoff oder

Machart. Wir empfehlen Ihnen für empfindliche Kleidungsstücke Schonprogramme zu verwenden. Wollwäsche kann in einem besonderen Wollwaschprogramm gewaschen werden.

Stellen Sie vorab sicher, dass Ihre Wollwäsche in der Waschmaschine gewaschen werden darf.

Verlesen Sie Ihre Wäsche nach Verschmutzung.

a Waschen Sie leicht verschmutzte Wäsche vorzugsweise mit einem Kurzprogramm in Kaltwasser.
b Normal verschmutzte Wäsche, waschen Sie bitte mit einem Programm ohne Vorwäsche.
c Sehr schmutzige Wäsche kann mit einem langen Programm mit Vorwäsche gewaschen werden.

Verlesen Sie Ihre Wäsche je nach

Farben. Waschen Sie weiße Wäsche und Buntwäsche getrennt.

Wir möchten Sie daran erinnern, dass die Waschmaschine bis zur maximalen Kapazität geladen werden soll. Damit sparen Sie Wasser und Strom.

Wir empfehlen Ihnen, dass Sie, wenn immer möglich, Wäsche verschiedener Größe in einem selben Waschprogramm waschen, damit die Waschwirkung verstärkt wird. So begünstigen Sie auch die Verteilung der Wäsche in der Trommel beim Schleudern, womit Sie erreichen, dass Ihre Maschine leiser arbeitet.

2 VERWENDUNG VON WASCHMITTEL UND ZUSÄTZEN

Vor Beginn des Waschprogramms, geben Sie das Waschmittel oder den Zusatz in die für das Waschmittel vorgesehene Wanne. Die für das Waschmittel vorgesehene Wanne verfügt über drei Abteile.

Abteil für Vorwäsche

Abteil für Hauptwäsche

Abteil für flüssige Zusätze (Weichmacher,...)

Der Flüssigkeitsspiegel darf in keinem Fall das Zeichen MAX überschreiten, das als Bezug in die Wand der Wanne eingraviert ist.

In dieser Waschmaschine können Sie auch flüssige Waschmittel verwenden, wofür eine optionale Wanne verwendet wird, die über das Netz der technischen Kunden-dienste gekauft werden kann.

Die optionale Wanne muss im Waschabteil angebracht werden.

Bedenken Sie, dass die Waschmitteldosis immer von folgenden Umständen abhängt:

● Menge der zu was- chenden Wäsche.
● Verschmutzung der Wäsche.
- Wasserhärte (Die Informationen über den Härtegrad des Wassers können bei den zuständigen lokalen Behörden erfragt werden).

HINWEIS BEZÜGLICH DER UMWELT

Bedenken Sie bitte, dass es konzentrierte Waschmittel gibt, die schonender mit Natur und Umwelt umgehen.

Wenn Sie mehr Waschmittel als nötig verwenden, verbessert dies das Waschergebnis nicht und trägt negativ zur Erhaltung der Umwelt bei, und bringt zusätzlich einen wirtschaftlichen Nachteil mit sich.

Deshalb empfehlen wir Ihnen die Anweisungen der Waschmittelhersteller zu beachten.

3

WAHL DES WASCHPROGRAMMS

Sie verfügen über vier Arten von Programmen:

a Normale Programme
b Empfindliche Programme
c Wollwasch- programme d Hilfsprogramme

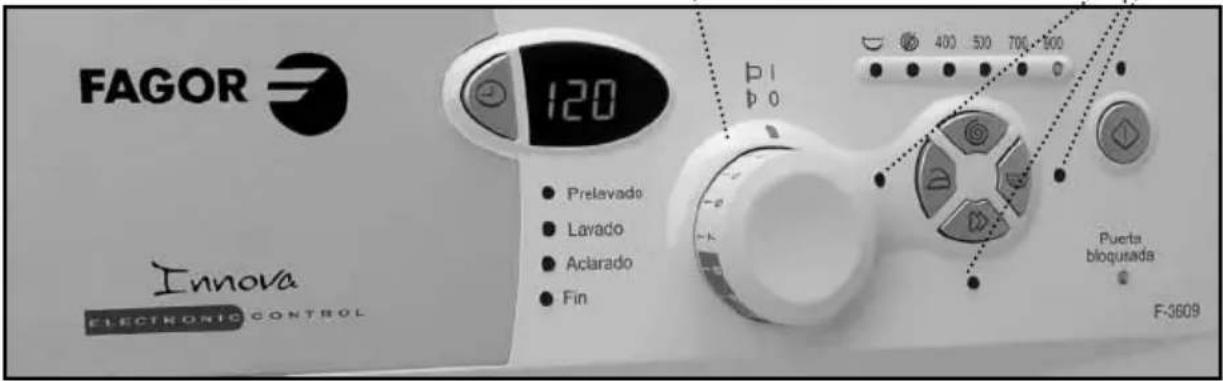

Um ein Waschprogramm zu wählen, führen Sie bitte nacheinander folgende Schritte aus:

1. ON betätigen (durch drücken des Programmwahlschalt ers, der heraus geht).
2. Wahl des Waschprogramms durch Drehen des Programm-wahlschalters.

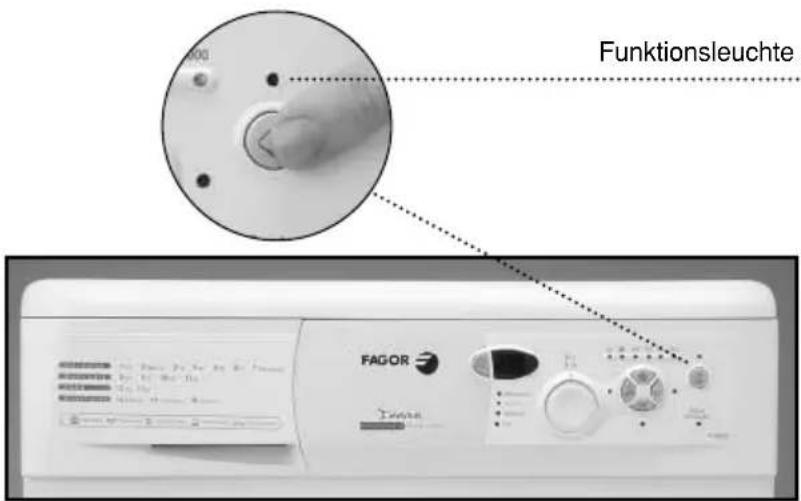

Bei Durchführung dieser Tätigkeiten leuchtet das Licht für die diesem Programm entsprechen-de Schleuder-geschwindigkeit auf.

Wenn Ihre Waschmaschine über ein Display verfügt, leuchtet dieses bei Wahl des Programmes während einiger Sekunden auf und zeigt P + Nummer des Programms (P01, P02...) an. Daraufhin zeigt es die ungefähre Dauer des Programms in Minuten an.

Die auf dem Display erscheinende Zeit verändert sich gemäß dem Ablauf des Programms an.

1. Ist Ihre Waschmaschine vollkommen integrierbar, muß der auf dem Foto gezeigte, in der Mitte des Bedienfelds befindliche Knopf an Stelle des Programmwahlschalters gedrückt werden.

HINWEIS BEZÜGLICH DER UMWELT

Wir empfehlen Ihnen, für Ihre Wäsche das geeignete Programm zu wählen, um – wenn immer möglich – das Vorwaschen zu vermeiden. Dies spart Geld und trägt zur besseren Schonung der Umwelt bei.

PROGRAMM

EMP-FOHLENE TEMPERATUR

ART DES GEWEBES

DRUCKKNÖFE MIT MÖGLICHEN OPTIONEN

WÄSCHE-LADUNG MAX. (KG)

ABTEIL WASCH-MITTEL

PROGRAMMBESCHREIBUNG

GESAMTVER-BRAUCH KWh/liter

UNGEFÄHRE DAUER (min.)

Extra Spüggang

Zeit-reduzierung

Bügel-freundlich

Wahl Schleudern

Ausschalten Schleuern

Kritterbei

Für Waschmaschinen für 5 kg. *

Für Waschmaschinen für 6 kg. *

Für Waschmaschinen für 5 kg. *

Für Waschmaschinen für 6 kg. *

1

Normal kalt Kalt empfindliche Farben JA

[5/6*]

Baumwolle/Leinen sehr leicht verschmutzt

Normaler Waschgang, Spülen Automatische Aufnahme von Zusätzen, wenn dies gewünscht ist, und langer Schleudergang am Ende

0.15/46 0.15/49 90 90

2

Schnell 30°C Weiß/bunt J

[3434]

Baumwolle/Leinen sehr leicht verschmutzt

KURZER Waschgang, Spülen Automatische Aufnahme von Zusätzen, wenn dies gewünscht ist, und langer Schleudergang am Ende

0.20/25 0.20/30 30 30

3

Normal 30°C

Baumwolle/Leinen empfindliche Farben leicht verschmutzt

JA

5/6*

0.35/46

0.40/49

120

120

4

Normal 40°C

Baumwolle/Leinen Feste Farben leicht verschmutzt

JA

5/6*

0.60/46

0.65/49

125

125

5 (*)

Normal 60°C

Baumwolle/Leinen Feste Farben normal verschmutzt

JA

5/6*

A: 0.95/46 A+: 0.85/46

1.14/49

140

140

6

Normal 90°C

Baumwolle/Leinen Weiß Stark verschmutzt

JA

5/6*

1.60/51

1.90/55

125

125

7

Vorwäsche 60°C

Baumwolle/Leinen Weiß/feste Farben Stark verschmutzt

JA

5/6*

Vorwaschgang, normaler Waschgang, Spülen Automatische Aufnahme von Zusätzen, wenn dies gewünscht ist, und langer Schleudergang am Ende

1.40/55 1.45/60

135

135

8

Empfindlich kalt Kalt

Synthics/Mischgewebe Baumwolle empfindliche Farben sehr leicht verschmutzt

JA 3 0.15/50 0.15/55

70 70

[IMAGE]

Zusätzen, wenn dies gewünscht ist, und sanfter Schleudergang am Ende

9

Empfindlich 30°C

[IMAGE]

Synthics/Mischgewebe Baumwolle empfindliche Farben leicht verschmutzt Automatische Aufnahme von

JA 3 Schonwaschgang, Spülen, 0.35/50 0.35/55 75 75

10

Empfindlich 40°C

[IMAGE]

Synthics/Mischgewebe Baumwolle empfindliche Farben normal verschmutzt

JA

3

0.55/50 0.60/55 80 80

11

Empfindlich 60°C weiße

[IMAGE]

Synthics/Mischgewebe Baumwolle/feste Farben normal verschmutzt

JA 3 0.95/50 1.00/55

90 90

12

Wolle kalt

WOLLE kalt

Wolle/Woll-mischung weiß/bunt sehr leicht verschmutzt

JA

NEIN

JA

1

WOLLwaschgang, Spülen, automatische Aufnahme von Zusätzen, wenn dies gewünscht ist, und sanfter Schleudergang am Ende

0.05/60 0.05/60 30 30

13

Wolle 35°C

WOLLE 35

Wolle/Woll-mischung wolle weiß/bunt leicht verschmutzt

JA

NEIN

JA

1

0.45/60 0.50/60 40 40

14

Spülen

—

Baumwolle/Baumwoll-mischung Synthetics/empfindlich Wolle/Wollmischung

JA

NEIN

JA

5/6*

[IMAGE]

Spülen, Automatische aufnahme von Zusätzen, wenn dies gewünscht ist, und langer Schleudergang am Ende

0.05/25

0.05/30

25

25

15

Schleudern

—

Baumwolle/Baumwoll-mischung Synthetics/empfindlich Wolle/Wollmischung

NEIN

JA

NEIN

5/6*

—

Entleeren und langer Schleudergang am Ende

0.05/0

0.05/0

10

10

16

Entleeren/Ende

—

Baumwolle/Baumwoll-mischung Synthetics/empfindlich Wolle/Wollmischung

NEIN

5/6*

—

Entleeren und Ende des Programms Bringt das Programm in die Endstellung

0.00/0

0.00/0

2

2

* Stellen Sie fest, ob die Waschmaschine für 5 oder 6 Kilos Höchstlast ausgelegt ist, indem Sie im Garantie-Zertifikat auf dem Titelblatt dieses Handbuches nachschauen. (*) Auf diesem Programm basierende Daten des Energieetiketts nach EN60456. HINWEIS: der Verbrauch in kWh und Litern, sowie die Dauer des Programms gelten für Höchstlast und können je nach Art und Menge der Wäsche, Druck des Wassernetzes, etc. variieren.

4

WAHL DER ZUSÄTZLICHEN FUNKTIONEN

Die Waschoptionen dürfen immer erst nach Wahl des Waschprogramms gewählt werden. Jegliche

Programmänderung während der Wahl annulliert die vorher gewählten Optionen.

Nach Betätigung von ON

(Programmschalter nach außen oder zentraler Schalter im Falle des vollkommen integrierten Modells) Wahl der gewünschten Optionen. Bei deren Wahl leuchtet das entsprechende Licht neben der Wahltaste auf.

Es stehen folgende Optionen zur Auswahl:

Druckknopf: Wahl der Schleudergeschwindigkeit

Dem gewählten Programm ist eine

Schleudergeschwindigkeit zugewiesen, die aus den Leuchten an der oberen Seite ersichtlich sind. Sollte es notwendig sein, haben Sie die Option, die Drehzahl des

Schleuderganges zu ändern, das Schleudern und die Option flot / knitterfrei aus zu schalten.

Drücken sie dafür den Wahlknopf für die Schleudergeschwindigkeit ein oder mehrere Male, bis die gewünschte Option aufleuchtet

Option: flot / knitterfrei

Dabei wird stoppt die Maschine im letzten Spülgang, wodurch die

Wäsche im Wasser bleibt. Wenn die Funktion deaktiviert wird, läuft die Waschmaschine mit dem Programm weiter und entleert das Wasser und schleudert. Dies wird zum Beispiel dann verwendet, wenn man nicht zuhause ist und den Schleudergang bis zur Heimkunft verzögern möchte, um Falten in der Wäsche nach dem

Schleudern und dem Verweilen in der Waschtrommel bis zur Entnahme vermeiden will.

Option: ausschalten des Schleuderganges

Führt ein Programm aus, ohne den Schleudergang am Ende durchzuführen. Wird verwendet um

Faltenbildung beim Waschen besonderer Stoffe zu vermeiden

Ausschalten des Schleuderns

Flot / knitterfrei

Wahl der Schleudergeschwindigkeit

Drehzahl des Schleuderganges

Druckknopf: zusätzliches Spülen

Erhöht den Spülgrad, der am Ende in der Wäsche erreicht wird; geeignet für große Mengen und Wäsche von Personen mit empfindlicher Haut.

Erhöht den Wasserverbrauch!

Druckknopf: Reduzierung der Waschzeit

Durch die Wahl dieser Option kann die Programmzeit bis um ein Drittel verringert werden (siehe Programmtabelle). Wenn Ihre Waschmaschine über ein Display verfügt, erscheint die neue Zeit in dem Augenblick, in dem diese Taste gedrückt wird

Druckknopf: Bügelfreundlich

Diese Option verhindert Faltenbildung in der Wäsche mittels der Durchführung eines Spezialprogrammes durch das verschiedene besondere Drehungen durchgeführt werden um die Wäsche nach dem Schleudern aufzu-bauschen und das Bügeln zu erleichtern.

Bügelfreundlich Zusätzliches Spülen

Reduzierung der Waschzeit

Druckknopf: Wahl der Verzögerung

Diese Option besteht nur, wenn die Waschmaschine über ein Display verfügt. Kann nach Auswahl des Waschprogramms gewählt werden. Um die Stundenanzahl für die Verzögerung zu wählen, drücken Sie den Druckknopf oder halten ihn gedrückt, bis im Display die Stundenanzahl für die gewünschte Verzögerung erscheint.

Annullierung der Verzögerung

Um die Verzögerung zu annullieren, muss der Druckknopf nacheinander gedrückt oder gedrückt gehalten werden, bis man zu 24 Stunden Verzögerung gelangt. Wenn dann noch einmal gedrückt

wird, annulliert man die Verzögerung und es erscheint die ungefähre Dauer des Programms.

Wahl der Verzögerung.

WICHTIG

Wenn während der Wahl der bis hier erwähnten Zusatzfunktionen das Programm geändert wird, oder der Programmwahlschalter nach innen (OFF), oder zentraler Schalter im Falle des vollkommen integrierten Modells, gedrückt wird, werden alle bis dahin gewählten Funktionen annulliert.

Wahl der Sperre

Funktion der Sperre

Durch die Sperre wird sichergestellt, dass eine Handhabung verschiedener Druckknöpfe nicht das gewählte Programm und die gewählten Wasch-funktionen beeinflusst. Die Sperre wird verwendet, um Handhabungen seitens der Kinder usw. zu verhindern.

Sperre aktivieren

Die Sperre wird aktiviert, indem gleichzeitig die Druckknöpfe für Extra Spülen und Bügel-freundlich gedrückt werden und mindestens 3 Sekunden lang gedrückt gehalten werden.

Nach Ablauf dieser Sekunden beginnt die Betriebstaste zu blinken, was bestätigt, dass die Sperre aktiviert ist. und die Waschmaschine schaltet sich ein. Die Sperre darf erst nach der Wahl des Programms und aller Optionen desselben, sowie der gewünschten Verzögerung aktiviert werden

Sperre aufheben

Die Sperre wird am Ende des Waschprogramms gelöscht, wenn das Licht ENDE aufleuchtet. Wenn die Sperre aufgehoben werden soll, bevor das Programm-ende erreicht wurde, müssen die Tasten EXTRA SPÜLEN und BÜGELFREUNDLICH während mindestens 3 Sekunden gedrückt werden. Nach Ablauf der 3 Sekunden erlischt das Licht und bleibt im

Pausenzustand. OFF (das Bedienelement nach innen oder den zentralen Schalter im Falle des vollkommen integrierten Modells drücken) löscht die Sperre nicht.

Wenn die Wasch-maschine wieder in Betrieb genommen wird, wird die Durchführung des Programms an dem Punkt wieder aufgenommen, an dem es stehen geblieben war.

5

INBETRIEBNAHME

Für die Inbetrieb- nahme der Wasch-maschine muss der Druckknopf Betrieb / Stillstand gedrückt werden. Das

Display ober dem Druckknopf leuchtet auf und die Waschmaschine beginnt mit der Durchführung des gewählten Programms mit den gewählten Optionen.

Wenn Ihre Waschmaschine über ein Display verfügt, können Sie jederzeit sehen, wie viele Minuten bis zum Ende des Waschvorgangs übrig sind.

Inbetriebnahme der Verzögerung

Besteht darin, dass der Druckknopf Betrieb / Stillstand nach Wahl des Programms, der Waschoptionen und der Verzögerungszeit gedrückt wird.

Wenn der Druckknopf gedrückt wird, blinkt das Display während der gesamten gewählten

Verzögerungzeit in Zyklen von 2 Sekunden ON und zwei Sekunden OFF, indem die Zeit stundenweise abgezählt wird, bis zur letzten Stunde, wenn die restlichen Minuten bis zum Beginn des Programms angezeigt werden.

WICHTIG

Wenn Sie Wäsche dazugeben oder herausnehmen müssen, wählen Sie Pause und versichern Sie sich, dass der Wasserspiegel nicht über dem Überlaufpegel der Tür liegt und dass die Temperatur im inneren nicht hoch ist. Wenn erneut der Betriebsdruckknopf betätigt wird, beginnt der Waschgang bei der letzten Phase des Zyklus, an dem er aufgehört hat

6

ABLAUF DES WASCHPROGRAMMS

Die jederzeit aktiven Phasen des Programms erscheinen nach und nach gemäß dem Ablauf des Programms. Es kann jegliche Optionstaste gewählt werden, wenn die Phase des Waschgangs noch nicht vorbei ist und das Programm diese Option erlaubt.

Die Betätigung der Verzögerungstaste wäh-

rend des Waschgangs hat keine Wirkung auf die

WICHTIG

Wenn während des Waschvorgangs das Waschprogramm mit dem Wahlschalter gewechselt wird, verbleibt die Waschmaschine im PAUSE Zustand, mit ausgeschaltetem Licht an der Betriebstaste und das Programm wird annulliert.

Waschmaschine. Die Betätigung der Betriebs-Taste während des Waschgangs lässt die Wasch-maschine im PAU- SEN Zustand, wobei das Licht dieser Taste erlischt.

7

UNTERBRECHUNGEN DER STROMZUFUHR

Bei einer

Unterbrechung der

Stromzufuhr nimmt die

Wasch-maschine ihre

normale Funktion, nach

Wiederherstellung der

Stromzufuhr an demsel-

ben Punkt auf, an dem

sie stehen geblieben

war. (Sie hat einen

Stundenspeicher).

Dies geschieht auch,

wenn OFF und gleich

darauf ON betätigt wer-

den.

8

HINWEISE

Um das Geräusch beim Schleudern zu reduzieren: gleichen Sie die Waschmaschine ab, indem sie die regelbaren Füße betätigen.

- TWaschen Sie möglichst Wäschestücke verschiedener Größe in einem selben Wasch-programm, da dies beim Schleudern die Verteilung der Wäsche innerhalb der Waschtrommel begünstigt.

- Alle Modelle verfügen über ein Sicherheitssystem beim Schleudern, das verhindert, dass geschleudert wird, wenn die Wäsche in der Trommel stark verklumpt ist. Auf diese Weise wird vermieden, dass

HINWEIS BEZÜGLICH DER UMWELT

Zum Zwecke des Umweltschutzes, ist Ihre Waschmaschine mit einem System ausgerüstet, das sich an die verschiedenen Gebrauchsbedingungen (Wäschelast und Art des Stoffes) anzupassen fähig ist und eine optimale Verwendung von Wasser und Strom gewährleistet.

Dies führt dazu, dass während des Waschvorganges die Wassermenge, die Sie durch die Luke beobachten können, niedrig erscheint. Keine Angst, der Wirkungsgrad des Waschens und Spülens ist optimal.

das Gerät ein

übermäßiges

Vibrationsniveau

erreicht. Wenn Sie

gegebenen-falls

feststellen, dass die

Wäsche nicht genü- gend ausge-wrungen

aus der Maschine

kommt, versuchen

Sie sie erneut zu schleudern, nachdem Sie die Wäsche

gleichmäßiger in der

Trommel verteilt

haben.

WASCHMASCHINE

WARTUNG UND REINIGUNG DES GERÄTS

Lassen Sie nach jedem Waschgang die Beschickungstüre eine Zeit lang offen, damit die Luft frei im Inneren der Maschine zirkulieren kann.

Es ist ratsam von Zeit zu Zeit, je nach Härte des Wassers, einen kompletten Waschzyklus mit einem Entkalker durchzuführen. Auf diese Weise verlängern Sie das Leben Ihrer Waschmaschine.

Bevor Sie irgendeine Reinigungs-oder Wartungstätigkeit durchführen, ist es ratsam, die Waschmaschine vom Stromnetz abzutrennen.

1 REINIGUNG DER WANNE FÜR DAS WASCHMITTEL

Reinigen Sie die Wanne für das Waschmittel immer dann, wenn Sie Rückstände irgendeines Waschmittels darin feststellen.

a Ziehen Sie die Wanne für das Waschmittel ganz heraus indem Sie am Griff nach außen ziehen.

b Reinigen Sie die Abteile der Wanne. Verwenden Sie dazu lauwarmes Wasser und eine Bürste.

c Reinigen Sie auch die Syphone der Wanne für Zusätze.

Schieben Sie die Wanne wieder in die Waschmaschine.

2

REINIGUNG DES ZUGÄNGLICHEN FILTERS

Reinigen Sie den zugänglichen Filter, wenn die Ablaufpumpe durch Fremdkörper blockiert wurde.

a Lösen Sie den

Sockel, indem Sie leicht an den Seiten ziehen und gleichzeitig nach unten drehen, um dann die Befestigungskrallen auszuhaken. Sollten Sie seitlich keinen Zugang haben, schieben Sie einen kleinen Schraubenzieher in die drei Schlitze, die sich im oberen Bereich des Sockels befinden, um durch die Hebelwirkung die Befestigungskrallen zu lösen.

b Um das Wasser, das beim Lösen des Filters herausrinnt, aufzufangen, stellen Sie einen Teller oder einen anderen Behälter darunter.

c. Drehen Sie den Filter eine viertel oder eine halbe Drehung nach links. Das Wasser beginnt heraus zu fließen.

d Wenn Sie das gesamte Wasser aus der Waschmaschine abgelaufen ist, drehen sie den Filter so lange, bis er ganz heraus gezogen werden kann..

e Entnehmen Sie die Gegenstände oder Fusseln, die im Filter hängen geblieben sind.

f. Etzen Sie den Filter und den Sockel erneut an ihren Platz.

WICHTIG

Um Verbrennungen zu vermeiden, führen Sie diese Operation nicht durch, wenn die Temperatur des Waschwassers 30 °C übersteigt.

3 AUSSENREINIGUNG

Verwenden Sie für die Außenreinigung der Waschmaschine lauwarmes Seifenwasser oder ein sanftes Reinigungsmittel, das weder Schleifmittel noch Lösungsmittel enthält.

Danach reiben Sie die Waschmaschine gut mit einem weichen Tuch trocken.

SICHERHEIT UND LÖSUNG VON PROBLEMEN

Sollte beim Gebrauch Ihrer Waschmaschine irgendein Problem auftreten, können Sie es wahrscheinlich nach zu Rate ziehen folgender Anweisungen selbst lösen.

Sollte dies nicht so sein, stecken Sie das Gerät aus und rufen Sie den TECHNISCHEN KUNDENDIENST.

WICHTIG

Bitte öffnen Sie auf keinen Fall das Gerät. Im Inneren gibt es keine Sicherung oder ähnliche Komponenten, die vom Benutzer ersetzt werden könnten.

- Warum geht die Waschmaschine nicht in Betrieb?

Gründe dafür können sein:

– Das Stromnetz führt keine Spannung.
– Die Sicherungen der Elektroanlage sind „herausgesprungen“.
– Die Waschmaschine ist nicht an das Stromnetz angeschlossen.
– Sie haben den Druckknopf Betrieb / Stillstand nicht gedrückt (die Leuchtanzeige dieses Druckknopfes muss dauernd leuchten).
– Der Programmwahlschalter ist draußen.
– Die Tür der Waschmaschine ist schlecht geschlossen. Wenn dies festgestellt wird, blinken die Anzeigen für Vorwäsche und Ende oder es erscheint F04 im Display Ihrer Waschmaschine. In diesem Fall müssen Sie dies überprüfen und die Tür gut schließen.

- Warum vibriert die Waschmaschine oder macht ein zu starkes Geräusch?

Dies kann folgende Ursachen haben:

– Die inneren Befestigungsschrauben sind nicht abgenommen worden
– Die Waschmaschine ist schlecht ausgeglichen.

- Warum nimmt die Waschmaschine kein Wasser auf?

• Wenn dieser Fehler festgestellt wird, blinken abwechselnd die Anzeigen für Waschen und Spülen oder, wenn Ihre Waschmaschine über ein Display verfügt, zeigt dieses F01 an.
  – Die Störung des Wassereinlasses kann an einer Unterbrechung der Wasserversorgung, einem geschlossenen Wasserhahn am Einlauf der Waschmaschine oder einem verstopften Filter am Einlauf der Waschmaschine liegen.
  – Deshalb gibt es folgende Möglichkeiten: warten, bis die Wasserversorgung wieder funktioniert, den Einlasshahn des Wassers öffnen, den Einlassschlauch für das Wasser lösen und den Filter reinigen

- Warum pumpt die Waschmaschine weder das Wasser ab noch schleudert sie?

• Wenn dieser Fehler festgestellt wird, blinken die Anzeigen Spülen und Ende oder es erscheint F02, wenn Ihre Waschmaschine über ein Display verfügt.
• ür diesen Fehler kann es folgende Gründe geben: Motorpumpe des Wasserablaufs de Waschmaschine verstopft, Wasserablauf in den Rohrleitungen des Gebäudes verstopft oder schlechter elektrischer Anschluss der Motorpumpe.
  – Bereinigung: wenn der Grund in der Verstopfung der Motorpumpe liegt, soll diese gemäß Abschnitt 2, Wartung und Reinigung des Geräts gereinigt werden.

• Warum schleudert die Waschmaschine nicht?

• Wenn dieser Fehler festgestellt wird, blinken die Anzeigen Vorwaschgang und Waschgang oder es leuchtet F03 auf, wenn Ihre Waschmaschine über ein Display verfügt.
  – Dieser Fehler hat seinen Grund darin, dass die Verteilung der Wäsche in der Trommel ungleichmäßig ist und zu starke Vibrationen verursachen kann.
  – Hier muss die Waschmaschine auf den Schleuderpunkt zurückgestellt werden.

- Gibt man das Waschmittel besser in die Wanne oder direkt in die Trommel?

Immer öfter werden „Tabletten“ verwendet, die direkt in die Trommel gegeben werden. Diese Tabletten gewährleisten eine guten Waschgang und schädigen die Wäsche nicht. Andererseits enthalten andere Waschmittel, in Pulverform oder flüssig aggressive Komponenten, welche die Wäsche im direkten Kontakt beschädigen können. In diesen Situationen verwendet man besser die Wanne

- Warum sehe ich kein Wasser n der Trommel?

Dies kann daran liegen, dass die Waschmaschine mit einem System ausgerüstet ist, das die Fähigkeit besitzt, sich an die Wäschelast und die Eigenart des Stoffes anzupassen und den Wasserspiegel und den Stromverbrauch so auszulegen, dass dadurch die Umwelt geschont wird. Deshalb haben Sie keine Sorge, auch wenn Ihnen scheint, dass die Wassermenge, die Sie durch die Luke beobachten können, zu gering ist, der Wirkungsgrad des Wasch- und Spülganges ist optimal.

• Warum rinnt Wasser aus der Wanne?

Das kann daran liegen, dass die Wanne oder der Verteilerkasten eine Reinigung benötigt. Dieser einfache Vorgang wird unter Wartung und Reinigung des Geräts; 1- Reinigung der Wanne für das Waschmittel.

- Warum kann ich die Luke nicht sofort nach Ende des Waschgangs öffnen?

Die modernen Waschmaschinen sind mit Sicherheits-systemen für die Benutzer ausgerüstet. Eines davon besteht darin, dass die Waschmaschine nicht geöffnet werden kann, bevor sichergestellt ist, dass die Trommel vollkommen still steht. Deshalb kann die Luke erst nach ca. 2 Minuten geöffnet werden.

- Weitere Störungen

– Die Waschmaschine besitzt die Möglichkeit, weitere Störungen festzustellen. Wenn dies geschieht blinken alle Anzeigen der Phasen des Waschgangs oder am Display erscheinen verschiedene Fehlermeldungen F05, F06, ....., F10.
– Diese Störungen können die verschiedensten Gründe haben.
– Hier muss der OFFIZIELLE TECHNISCHE KUNDEN-DIENST gerufen werden

WASCHMASCHINE

HINWEISE BEZÜGLICH DER UMWELT

HINWEIS BEZÜGLICH DER UMWELT

Um die Umwelt zu schonen, geben Sie bitte Ihr gebrauchtes Gerät bei einer offiziellen Stelle für die Sammlung und Verwertung von wieder verwertbaren Materialien ab.

Bevor Sie Ihr Gerät entsorgen, machen Sie es bitte unbrauchbar, indem Sie das Anschlusskabel mit dem Stecker abschneiden.

Fagor Electrodomésticos, S. Coop.

Apartado 49

Tél. [phone] / 01

Fax [phone]

B° San Andrés, 18
