Produkttyp	Waschmaschine
Marke	Fagor
Modell	3F3612IT
Breite	60 cm
Tiefe	55 cm
Höhe	85 cm
Gewicht	ca. 70 kg
Energieeffizienzklasse	A++
Maximale Füllmenge	6 kg
Schleuderdrehzahl	1200 U/min
Wasserverbrauch pro Waschgang	ca. 50 Liter
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Schnellwäsche, etc.
Startzeitvorwahl	Ja, bis zu 24 Stunden
Kindersicherung	Ja
Geräuschentwicklung (Waschen)	ca. 56 dB(A)
Geräuschentwicklung (Schleudern)	ca. 76 dB(A)
Anschlussspannung	230 V
Anschlussleistung	2000 W
Pflegehinweise	Reinigung des Flusensiebs, regelmäßige Entkalkung
Reparaturfähigkeit	Ersatzteile über den Kundendienst erhältlich
Zubehör	Transportsicherungen, Zulaufschlauch, Ablaufschlauch

Häufig gestellte Fragen - 3F3612IT FAGOR

Wie schalte ich die Kindersicherung ein?

Halten Sie die Taste Kindersicherung für ca. 3 Sekunden gedrückt, bis das Symbol im Display erscheint.

Was bedeutet der Fehlercode E20?

Der Fehlercode E20 deutet auf ein Problem mit der Wasserablaufpumpe hin. Überprüfen Sie den Ablaufschlauch und reinigen Sie das Flusensieb.

Wie reinige ich das Flusensieb?

Öffnen Sie die untere Klappe, drehen Sie das Sieb gegen den Uhrzeigersinn heraus und reinigen Sie es unter fließendem Wasser. Setzen Sie es wieder ein.

Kann ich die Schleuderdrehzahl anpassen?

Ja, Sie können die Schleuderdrehzahl über das Bedienfeld für jedes Programm individuell einstellen, z.B. von 0 bis 1200 U/min.

Wie viel Waschmittel sollte ich verwenden?

Die Menge hängt von der Wasserhärte und der Verschmutzung ab. Als Richtwert: 20-30 ml für leicht verschmutzte Wäsche, mehr bei hartem Wasser.

Was tun, wenn die Waschmaschine nicht startet?

Stellen Sie sicher, dass die Tür richtig geschlossen ist, der Wasserhahn geöffnet ist und das Programm ausgewählt wurde. Prüfen Sie auch die Kindersicherung.

Wie kann ich die Tür während des Betriebs öffnen?

Drücken Sie die Start/Pause-Taste, um das Programm zu unterbrechen. Warten Sie einige Sekunden, bis die Türverriegelung aufgehoben wird.

Warum bleibt die Maschine in der Mitte des Programms stehen?

Mögliche Ursachen: Überhitzung, unzureichende Wasserzufuhr oder ein blockierter Ablauf. Überprüfen Sie die Zulaufschläuche und das Flusensieb.

Wie führe ich eine Reinigung der Maschine durch?

Verwenden Sie ein handelsübliches Waschmaschinenreinigungsmittel und führen Sie ein Leerprogramm bei 60°C oder 90°C durch.

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich auf dem Typenschild an der Rückseite der Maschine oder im Türrahmen.

BEDIENUNGSANLEITUNG 3F3612IT FAGOR

Handbuch für Einbau und Bedienung der Waschmaschine Manuale di installazione e uso della lavatrice

BEDIENUNG DES GERÄTS UND

PRAKTISCHE HINWEISE 10

WARTUNG UND

REINIGUNG DES GERÄTS 20

SICHERHEIT UND

PROBLEMLÖSUNGEN 22

HINWEISE ZUM UMWELTSCHUTZ 25

indice

AVVERTENZE 26

SPECIFICHE 27

Zur Vermeidung von Brandgefahr, Stromschlägen, Personen- und sonstigen Schäden beim Betrieb der Waschmaschine, beachten Sie bitte die folgenden Vorsichtsmassnahmen:

■ Dieser Waschmaschine liegt ein Handbuch mit Hinweisen für den Betrieb, die Wartung und den Einbau bei. Bitte lesen Sie diese Hinweise genau durch, bevor Sie die Waschmaschine in Betrieb nehmen.
■ Waschen Sie keine Wäschestücke, die vorher mit Waschbenzin, chemischen Reinigungsmitteln oder anderen brennbaren Substanzen behandelt wurden. Es besteht die Gefahr der Entstehung von Gasen, die sich entzünden oder explodieren könnten.
■ Geben Sie kein Waschbenzin, chemische Reinigungsmittel oder andere brennbare oder explosionsgefährdete Substanzen in die Waschmaschine. Es besteht die Gefahr der Entstehung von Gasen, die sich entzünden oder explodieren könnten.
■ Versuchen Sie nicht, die Waschmaschine selbst zu reparieren, Teile auszutauschen oder sonstige Eingriffe vorzunehmen, es sei denn diese werden ausdrücklich in den Wartungshinweisen des Handbuchs empfohlen.

■ Setzen oder stellen Sie sich nicht auf die Maschine oder auf die offene Trommeltür.
■ Benutzen Sie zur Vermeidung von Brandgefahr oder Stromschlägen KEIN Verlängerungskabel und KEIN Adapter zum Anschluss der Maschine an das Stromnetz.
■ Die Maschine darf nur zu dem für sie vorgesehenen Bestimmungszweck verwendet werden.
■ Bitte beachten Sie die Pflegehinweise des Herstellers für das jeweilige Wäschestück.
■ Vor Inbetriebnahme der Waschmaschine überprüfen Sie bitte, ob:

• Diese entsprechend der Einbauhinweise installiert wurde.
• Ob Wasseranschlüsse, Abflüsse, Stromanschluss und Erdung den örtlichen und/oder allgemeinen Vorschriften entsprechen.

waschmaschine beschreibung

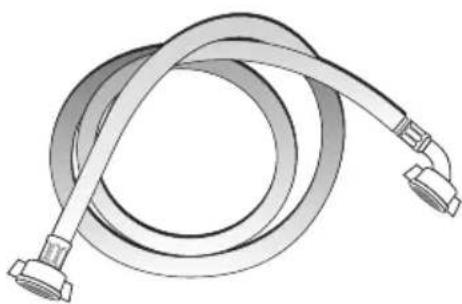

ZUBEHÖR

Wasserzufuhrschlauch.

waschmaschine einbau und mo

einbau und montage

1 ENTFERNEN DER VERPACKUNG UND LÖSEN DER BLOCKIER-VORRICHTUNGEN

ENTFERNEN DER VERPACKUNG

a Entfernen Sie die Unterlage, die Winkelstücke und die obere Abdeckung.

BLOCKIERVORRICHTUNGEN

Ka Lösen Sie die Befestigungschrauben der drei Plastikstücke die an der Hinterseite der Waschmaschine angebracht sind.

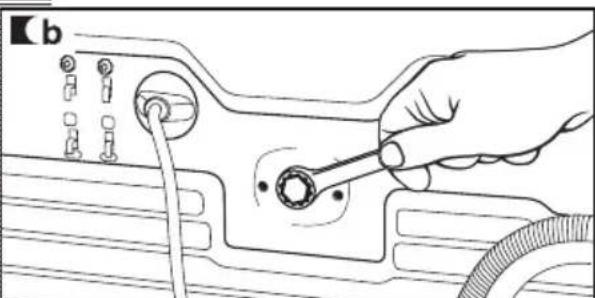

b Losen Sie die drei Blockierschrauben und nehmen Sie sie heraus.
c Decken Sie die Öffnungen mit den vorher entfernten Plastikplatten ab.

Bewahren Sie bitte die Blockierschrauben für eventuelle spätere Transporte auf.

2 ANSCHLUSS AN DIE WASSERVERSORGUNG UND AN DEN ABFLUSS

einbau und montage

ANSCHLUSS AN DIE WASSERVERSORGUNG

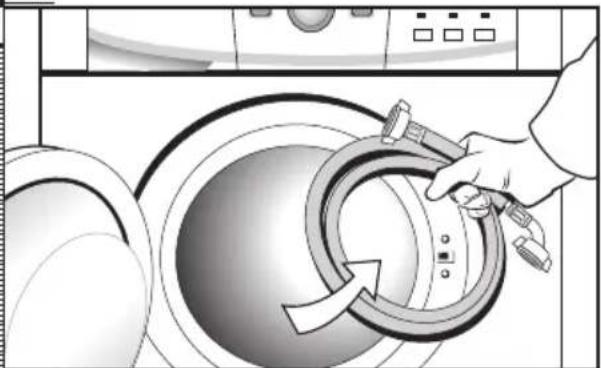

Den Wasserzulaufschlauch finden Sie im Inneren der Wäschetrommel:

a Schliessen Sie das gekröpfte Ende des Wasserschlauchs an das Gewinde des Elektroventils an, das sich an der Rückseite des Geräts befindet.
b Schliessen Sie das andere Ende an die Wasserzufuhr an. Ziehen Sie nach dem Anbringen die Anschlussmutter gut fest.

Bitte beachten!

Achten Sie darauf, dass das abgeknickte Ende des Ablaufschlauchs gut im Ablaufrohr verankert ist und ein Herausrutschen unmöglich ist, da es sonst zu Überschwemmungen kommen kann. Ist bei Ihrer Waschmaschine ein Anschluss an die Warmwasserversorgung vorgesehen, schliessen Sie den Schlauch mit der roten Mutter an den Warmwasserhahn und an das Elektroventil mit dem roten Filter an. Benutzen Sie zum Anschluss der Waschmaschine an die Wasserversorgung bitte nur die mit dem Gerät gelieferten fabrikneuen Wasserschläuche. Gebrauchte Schläuche dürfen nicht verwendet werden. Für den einwandfreien Betrieb der Waschmaschine muss der Wasserdruck zwischen 0,05 und 1MPa betragen (0,5 bis 10 Kgr/cm²).

ANSCHLUSS AN DEN ABFLUSS

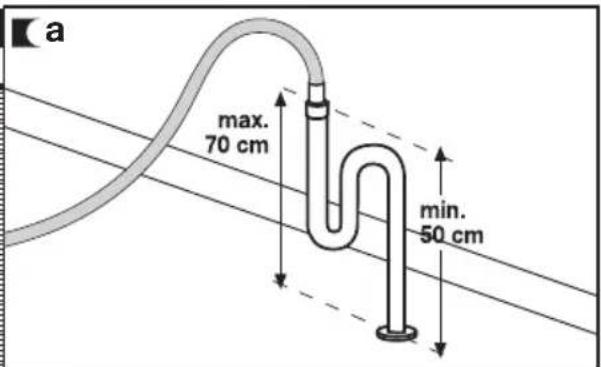

a Die Abflussöffnung sollte sich an einem festen Punkt etwa 50 bis 70 cm über dem Boden befinden. Achten Sie bitte darauf, dass der Abwasserschlauch weder gespannt, geknickt noch gedreht wird.

3

AUSRICHTEN DER WASCHMASCHINE UND ANSCHLUSS AN DIE STROMVERSORGUNG

einbau und montage

AUSRICHTEN

Bitte beachten!

Richten Sie die Waschmaschine mit Hilfe der Einstellfüsse aus, so dass sie gleichmäßig belastet auf dem Boden steht. Auf diese Weise reduzieren Sie die Lärmentwicklung während des Waschens und vermeiden, dass die Maschine ihre Position verändert.

Bei Modellen mit Ausrichtmutter muss diese mit einem Schraubenschlüssel angezogen werden.

Bevor Sie die Maschine an das Stromnetz anschliessen, lesen Sie bitte die technischen Informationen auf dem Typenschild, das sich am Einfüllöffnung befindet. Vergewissern Sie sich, dass die vorhandene Netzspannung mit der auf dem Typenschild angegebenen übereinstimmt.

Entfernen Sie das Typenschild nicht, es enthält wichtige Informationen.

Bitte beachten!

Die Waschmaschine muss an einen Netzanschluss mit vorschriftsgemässer Erdung angeschlossen werden.

Die Leitungen, Stecker, Steckdosen, Sicherungen, Schalter und Stromzähler müssen für die auf dem Typenschild angegebene Höchstleistung ausgerichtet sein. Stecken Sie den Stecker nie mit feuchten Händen in die Steckdose!

Umfassen Sie den Stecker mit der Hand, um diesen aus der Steckdose zu ziehen. Reissen Sie nicht am Kabel. Ist das Stromkabel beschädigt, muss dieses durch ein Originalersatzteil ersetzt werden. Wenden Sie sich in diesem Fall bitte an den Hersteller oder Ihren Kundendienst. Bei eingebauten Waschmaschinen muss das Stromkabel auch nach dem Einbau zugänglich sein.

4 EINBAU DER WASCHMASCHINE IN EINE KÜCHENZEILE UND VORHERIGER REINIGUNGSDURCHLAUF

EINBAU UNTER EINER ARBEITSPLATTE

Die Waschmaschine kann unter die Arbeitsplatte Ihrer Küchenzeile eingebaut werden.

Ist es notwendig, die auf der Waschmaschine angebrachte Abdeckplatte zum Einbau abzunehmen, muss auf der Oberfläche der Waschmaschine ein Unterbaublech angebracht werden. Dieses können Sie über den Hersteller oder Ihren Kundendienst beziehen.

Zum Anbringen des Unterbaublechs gehen Sie bitte folgendermassen vor:

a Nehmen Sie die Abdeckplatte der Waschmaschine ab, indem Sie die seitlichen Schrauben lösen und die Platte leicht nach hinten ziehen.
b Lösen Sie die Schrauben der vier Befestigungsstücke und nehmen Sie diese ab.
c Bringen Sie auf dem Rahmen der Maschine, auf den das Unterbaublech aufgelegt wird, Schaumstoffklebeband an, um Geräuschentwicklung zu vermeiden. Legen Sie danach das Unterbaublech auf und schrauben Sie es fest.

REINIGUNGSLAUF VOR INBETRIEBNAHME

Wir raten dazu, nach Abschluss des Einbaus und vor der Inbetriebnahme der Waschmaschine einen Probelauf durchzuführen.

Dieser dient zum Überprüfen des einwandfreien Einbaus, der Anschlüsse und des Ablaufs und dient ausserdem zur gründlichen Reinigung des Inneren der Maschine vor dem ersten Waschen (sieh folgende Seiten).

a Drücken Sie die Tast ON/OFF.
b Wählen Sie Hauptwäsche bei 60°C.

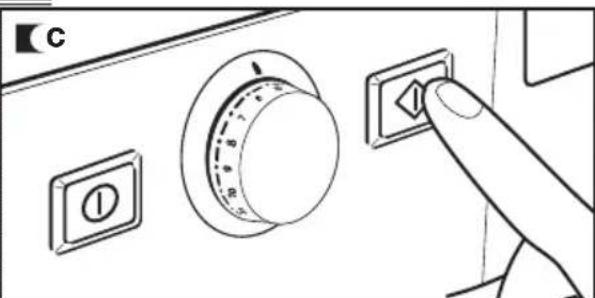

c Drücken Sie die Taste Start/Pause.

1 VORBEREITUNG DER WÄSCHESTÜCKE VOR

VORBEREITUNG

Bitte beachten!

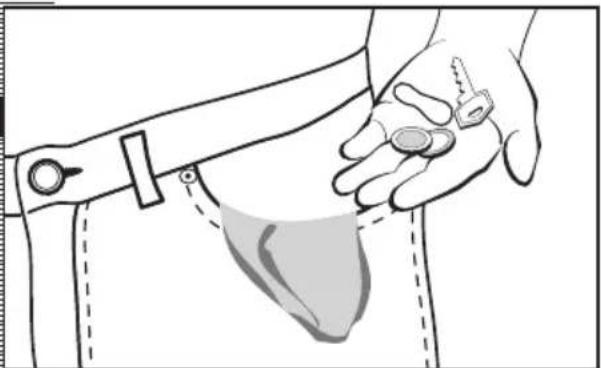

Versichern Sie sich bevor Sie die Wäsche in die Maschine geben, dass Hosen- und Jackentaschen leer sind.

Münzen und andere kleine Objekte können die Funktion der Absaugpumpe behindern.

SORTIEREN DER WÄSCHE

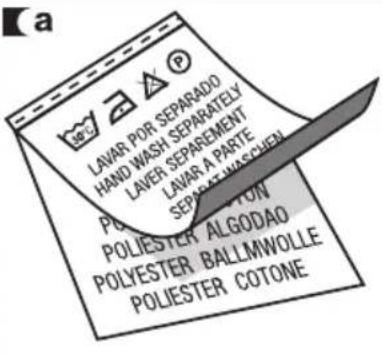

a Sortieren Sie die Wäsche nach Stoffart oder Herstellung.

Für empfindliche Wäschestücke empfehlen wir die Wahl eines Schonprogramms. Kleidungsstücke aus Wolle können mit einem speziellen Wollprogramm gewaschen werden.

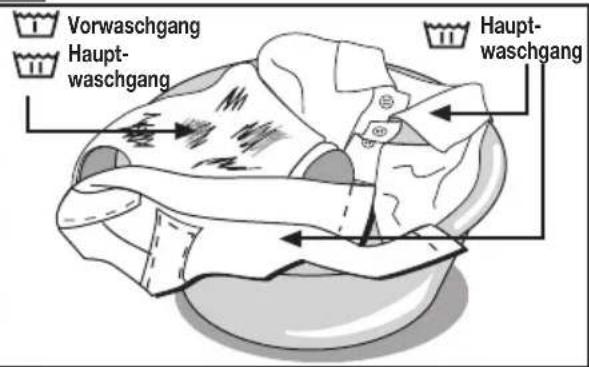

b Sortieren Sie die Wäsche nach Verschmutzungsgrad.

• Waschen Sie nur leicht verschmutzte Wäsche in einem Kurzprogramm.
• Waschen Sie normal verschmutzte Wäsche in einem Programm ohne Vorwaschgang.
• Stark verschmutzte Wäsche kann in einem Vollprogramm mit Vorwaschgang gewaschen werden.

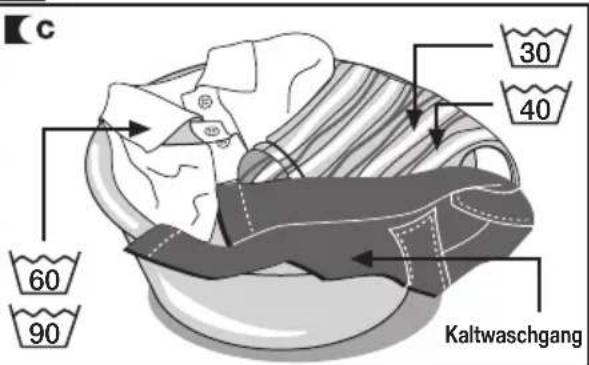

c Sortieren Sie die Wäsche nach Farben.

Waschen Sie Buntwäsche und Weisswäsche getrennt.

Bitte beachten!

Wir empfehlen, das

Fassungsvermögen der Maschine voll auszunutzen. Daduch sparen Sie Wasser und Strom. Ebenso ist es ratsam, in einer Maschinenladung Wäschestücke von verschiedener Grösse zu waschen. So wird die Waschleistung verstärkt. Ausserdem wird die Wäsche während des Schleuderns gleichmässiger verteilt, wodurch die Geräuschentwicklung vermindert wird.

Sehr kleine Wäschestücke sollten in einen Waschsack gegeben werden.

Bitte beachten!

Bitte vergewissern Sie sich bei Kleidungsstücken aus Wolle vor dem Waschen, ob diese maschinenwaschbar sind.

2 ZUGABE DES WASCHMITTELS UND DER ZUSATZMITTEL

bedienen des geräts und praktische hinweise

WASCHMITTEL

UND ZUSATZMITTEL

a Das Waschmittelfach Ihrer Waschmaschine verfügt über drei Abteilungen.
b Füllen Sie Wasch- und Zusatzmittel vor dem Starten des Waschprogramms in die dafür vorgesehene Abteilung des Waschmittelfachs.
c Auch die Verwendung von Flüssigwaschmittel ist möglich. Dazu benötigen Sie einen speziellen Einsatz für das Waschmittelfach, den Sie als Zubehörteil bei Ihrem Kundendienst erwerben können.

Bitte beachten! Bitte beachten!

Der Einsatz für Flüssigwaschmittel muss in der Abteilung für den Hauptwaschgang angebracht werden.

Die Füllmenge des Flüssigwaschmittels darf auf keinen Fall den an der Seite des Einsatzes mit MAX markierten Höchstfüllstand überschreiten.

Bitte beachten Sie, dass die Dosierung des Waschmittels von folgenden Faktoren abhängt:

■ Menge der Wäsche.
■ Verschmutzungsgrad der Wäsche.
Härtegrad des Wassers (Information über den Härtegrad des Wassers erhalten Sie bei Ihrer örtlichen Verwaltung).

Bei hohem Härtegrad des Wassers empfehlen wir die Verwendung eines Produktes zur Wasserenthärtung.

a

Vorwaschgang

Haupt- waschgang

Weichspüler

Hinweis zum Umweltschutz

Waschmittelkonzentrate sind weniger belastend für Natur und Umwelt.

Höhere Dosierung des Waschmittels verbessert nicht das Waschergebnis sondern verursacht nur unnötige

Kosten und eine zusätzliche Belastung der Umwelt.

Bitte beachten Sie bei der Dosierung des Waschmittels immer genau die Anweisungen des Herstellers.

3 WAHL DES WASCHPROGRAMMS

bedienen des geräts und praktische hinweise

modelle ohne display

Gehen Sie zum Einstellen des Waschprogramms bitte folgendermassen vor:

a Schalten Sie mit der ON / OFF Taste die Maschine ein.

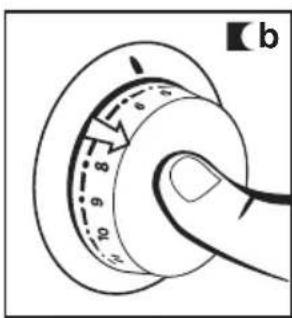

b Ziehen Sie den Drehknopf zur Programmwahl heraus (je nach Modell).
c Wählen Sie das gewünschte Waschprogramm mit dem Drehknopf zur Programmwahl (siehe Tabelle der Waschprogramme).

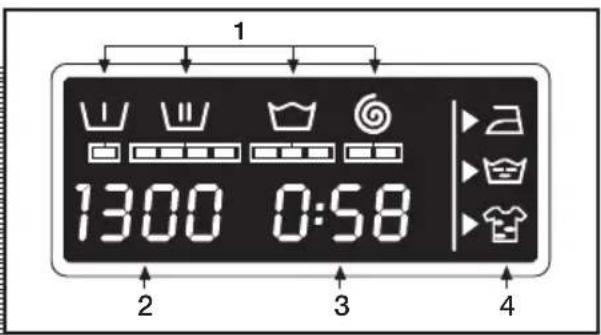

Nach der Auswahl des Programms erscheinen auf dem Display die folgenden Angaben:

1 Waschgänge des Waschprogramms

- Modelle mit Display

Vorwäsche

Hauptwäsche

Spülgang

Schleudergang

- Modelle ohne Display

Hauptwäsche

Spülgang

Stop

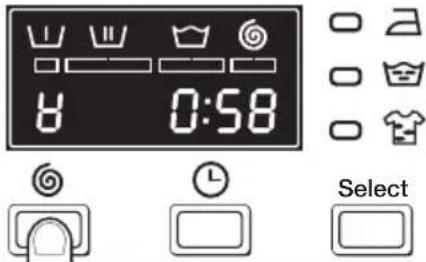

2 Schleuderdrehzahl

3 Nummer des gewählten Programms (während einiger Sekunden) und anschliessend die Programmdauer bei Modellen mit Display.

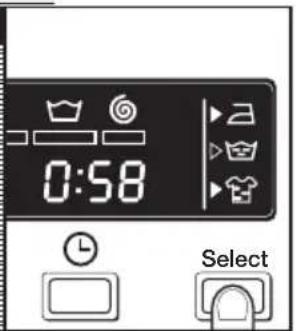

4 Zusatzfunktionen

- Modelle mit Display

Bügelleicht

Extraspülgang

Intensivwäsche

- Modelle ohne Display

Extraspülgang

Intensivwäsche

Es kann zwischen vier verschiedenen Programmtypen gewählt werden:

Grundprogramme

Schonprogramme

Wollprogramme

Zusatzprogramme

Umweltschutzhinweis

Wählen Sie bitte sorgfältig das richtige Waschprogramm und vermeiden Sie eine Vorwäsche, falls diese nicht unbedingt notwendig ist. Sie sparen dadurch Kosten und tragen zum Umweltschutz bei.

WASCHPROGRAMMS

Grundprogramme Feinwäsche Wolle Zusatzprogramme

1 Kaltwäsche
2 Schnellwäsche 30°C
3 Hauptwäsche 30°C
4 Hauptwäsche 40°C
5 Hauptwäsche 60°C
6 Hauptwäsche 90°C
7 Vorwäsche 60°C

8 Feinwäsche kalt
9 Feinwäsche 30°C
10 Feinwäsche 40°C
11 Feinwäsche 60°C

12 Wolle kalt
13 Wolle 35°C

14 Spuelen
15 Schleudern
16 Entleeren/Beenden

	Programm		Empfohlene Temperatur	Gewebeart	Wahltasten						Fassungsvermögen Max. (Kg)
					Extra-spulen	Intensiv-wäsche	Bügel-leicht	Auszahl Schuldgruppe	Ohne Schleudern	Kültenschutz
Grundprogramme	1	Kaltwäsche	Kalt empfindliche Farben JA 5/6 sehr leichte Verschmutzung
	2	Schnellwäsche 30°C		Baumwolle/Leinen Weiss/Bunt JA sehr leichte Verschmutzung		NEIN	JA 1.5
	3	Hauptwäsche 30°C		Baumwolle/Leinen empfindliche Farben JA 5/6 leichte Verschmutzung
	4	Hauptwäsche 40°C		Baumwolle/Leinen farbechte Wäsche leichte Verschmutzung	JA						5/6
	5 (*)	Hauptwäsche 60°C		Baumwolle/Leinen farbechte Wäsche JA 5/6 normale Verschmutzung
	6	Hauptwäsche 90°C		Baumwolle/Leinen weisse Wäsche JA 5/6 starke Verschmutzung
	7	Vorwäsche 60°C		Baumwolle/Leinen weiss/farbecht JA 5/6 starke Verschmutzung
Schonprogramme	8	Feinwäsche kalt	Kalt	Synthetik/Mischgewebe Baumwolle empfindliche Farben sehr leichte Verschmutzung	JA 3
	9	Feinwäsche 30°C		Synthetik/Mischgewebe Baumwolle empfindliche Farben leichte Verschmutzung	JA 3
	10	Feinwäsche 40°C		Synthetik/Mischgewebe Baumwolle empfindliche Farben normale Verschmutzung	JA 3
	11	Feinwäsche 60°C		Synthetik/Mischgewebe Baumwolle weiss/farbecht normale Verschmutzung	JA 3
Wollprogramme	12	Wolle kalt	WOLLE kalt	Wolle/Mischgewebe mit Wolle Weiss/Bunt JA sehr leichte Verschmutzung		NEIN	JA 1
	13	Wolle 35°C	WOLLE 35 W	Wolle/Mischgewebe mit Wolle Weiss/Bunt JA leichte Verschmutzung		NEIN	JA 1
Zusatzprogramme	14	Spuelen	—Synthetik/Feinwäsche JA Wolle/Mischgewebe mit Wolle			NEIN	JA				5/6
	15	Schleudern	—Synthetik/Feinwäsche Wolle/Mischgewebe mit Wolle		NEIN		JA		NO		5/6
	16	Entleeren/Beenden	—Synthetik/Feinwäsche Wolle/Mischgewebe mit Wolle		NEIN						5/6

(*) Programm zur Bewertung des Waschens und des Energieverbrauchs gemäss Richtlinie EN60456, bei Drücken der Taste Intensivwäsche.

Überprüfen Sie auf der Bedientafel, ob es sich bei ihrer Maschine um eine Turbo Time Plus oder eine Turbo Time handelt

	Fach für Waschmittel und Zusatzmittel	Beschreibung des Programms	TURBO TIME TURBO TIME PLUS
			Gesamtverbrauch KWh/Liter		Dauer ca. (Minuten)	Gesamt-verbrauch KWh/Liter	Dauer ca. (Minuten)
			5 Kg	6 Kg		6 Kg
		Hauptwäsche, Spülen, automatische Aufnahme von Zusatzprodukten wenn gewünscht, langes Schleudern am Ende	0,15/46 0,	15/49 60	0,10/49	50
		KURZE LAUFZEIT, Spülen, automatische Aufnahme von Zusatzprodukten wenn gewünscht, langes Schleudern am Ende	0,20/25 0,	20/30 30	0,20/30	30
		Hauptwäsche, Spülen, automatische Aufnahme von Zusatzprodukten wenn gewünscht, langes Schleudern am Ende	0,60/46 0,	65/49 87	0,50/49	57
			A+: 0,85/46
		Vorwäsche, Hauptwäsche, Spülen, Aufnahme von Zusatzprodukten wenn gewünscht, langes Schleudern am Ende	1,40/55 1,	45/60 105	1,40/49	100
	15/50 0,15/55 55 0,10/49 50	Feinwäsche, Spülen, automatische Aufnahme von Zusatzprodukten wenn gewünscht, leichtes Schleudern am Ende	0,35/50 0,	35/55 55	0,20/49	50
	55/50 0,60/55 60 0,40/49 55 [XSGZ]
	15/60 0,50/60 40 0,40/52 40	WOLLWÄSCHE, Spülen, automatische Aufnahme von Zusatzprodukten wenn gewünscht, leichtes Schleudern am Ende	0,05/60 0,	05/60 30	0,05/52	30
		Spülen, automatische Aufnahme von Zusatzmitteln wenn gewünscht, langes Schleudern am Ende	0,05/25 0,	05/30 23	0,05/30	23
-		Entleeren und langes Schleudern am Ende	0,05/0 0,	05/0 10	0,05/0	10
-		Entleeren und Programmende Vorrücken zum Programmende	0,00/0 0,	00/0	2	0,00/0	2

HINWEIS: der Verbrauch in kWh und in Litern ist Schwankungen unterworfen, je nach Art und Menge der Wäsche, je nach Wasserdruck etc.

4 AUSWAHL SCHLEUDERPROGRAMME

bedienen des geräts und praktische hinweise

SCHLEUDERN

Die Zusatzprogramme werden immer erst nach der Wahl des Waschprogramms eingestellt. Wird das Waschprogramm nachträglich geändert, werden die eingestellten Zusatzfunktionen automatisch annulliert.

a Taste zur Wahl des Schleudergangs und des Knitterschutz-Programms (flot)

Dem angewählten Programm entsprechen die Drehzahlen für den Schleudergang, die bei Modellen mit Display angezeigt werden. Bei Modellen ohne Display leuchtet die entsprechende Betriebsleuchte auf.

b Die Drehzahl kann geändert werden, indem man wiederholt auf die Schleudertaste drückt. Die Drehzahl reduziert sich dabei in 100er Schritten bis 400 bei Modellen mit Display. Bei Modellen ohne Display leuchtet die Betriebsleuchte auf.

c Ohne Schleudern

Durch erneutes Drücken der Wahltaste Schleudern wird der Schleudergang ausgeschaltet. Dies dient zum Waschen bestimmter Wäschestücke, die nicht geschleudert werden dürfen oder nicht knittern sollen.

d Wahlmöglichkeit: flot/Knitterschutz

Bei dieser Einstellung hält die Maschine im letzten Spülgang an und die Wäsche bleibt in der Trommel im Wasserbad. Wird die Einstellung ausgeschaltet, setzt sich das Programm automatisch fort, das Wasser wird abgepumpt und die Maschine beginnt zu schleudern. Diese Einstellung ist sinnvoll wenn sie bei Programmende die Wäsche nicht sofort aus der Maschine nehmen können und das Knittern durch längeres Verbleiben der geschleuderten Wäsche in der Trommel vermeiden möchten.

a

b

c

d

5 STARTZEITVORWAHL UND ZUSATZFUNKTIONEN

bedienen der maschine

STARTZEITVORWAHL

Taste zur Programmierung des Waschbeginns Eine Startzeitvorwahl von bis zu 24 Stunden ist möglich. Die Startzeit kann erst nach der Auswahl des Waschprogramms eingestellt werden. Drücken Sie zum Einstellen der Startzeit die Uhrzeit-Tast. Mit jedem Drücken der Taste wird die Startzeit um eine Stunde vorgestellt. Bei Modellen mit Display wird mit jedem Impuls der Start der Maschine um eine weitere Stunde verzögert. Bei Modellen ohne Display kann zwischen 3, 6 und 9 Stunden Verzögerung gewählt werden.

Annullieren der Startzeit

Zum Annullieren der Startzeit wird ebenfalls die Uhrzeit-Taste gedrückt. Sobald Sie bei 24 Uhr angelangt sind, drücken Sie die Taste ein weiteres Mal und die Startzeit wird annuliert. Bei Programmwechsel wird die eingestellte Startzeit ebenfalls automatisch annulliert.

Wahltaste für die Zusatzfunktionen, je nach Waschrogramm.

a Je nach Modell stehen 3 oder 2 Optionen zur Verfügung: Bügelleicht, Extraspülen und Intensivwäsche. Betätigen Sie die Taste und die gewünschte Option wird angezeigt.

b Durch das Drücken mehrer Tasten können sie auch zwei oder drei Zusatzfunktionen kombinieren, je nach dem eingestellten Waschprogramm.

Taste: Leichtbügeln (☐)

Diese Einstellung verhindert Faltenbildung bei der Wäsche durch spezielle Trommeldrehungen nach dem Schleudern, durch die die Wäsche aufgeschüttelt wird und so leichter zu bügeln ist.

Taste: Extraspülen (☐)

Die Wäsche wird länger und dadurch intensiver gespült als bei den Standardprogrammen. Dies wird beim Waschen von grossen Wässchemengen empfohlen und für Personen mit empfindlicher Haut. Bitte beachten Sie, dass dadurch auch der Wasserverbrauch erhöht wird.

Taste: Intesivwäsche (1)

Diese Einstellung wird besonders empfohlen bei stark verschmutzter Wäsche und Flecken. Durch die Verlängerung des Waschzyklus wird ein intensiveres Waschergebnis erziehlt.

Wird während der Einstellung der Zusatzfunktionen das Programm gewechselt oder die Taste ON/OFF gedrückt, werden alle bis dahin gewählten Zusatzfunktionen annuliert.

6 INBETRIEBNAHME UND VERRIEGELN

bedienen der maschine

INBETRIEBNAHME

Taste Start/Pause

a Drücken Sie zum Starten der Waschmaschine die Taste Start/Pause. Bei Modellen mit Display können Sie jederzeit die bis zum Ende des Waschvorgangs verbleibenden Minuten ablesen.

Funktion der Verriegelung Bei Modellen mit Display

Mit der Verriegelung der Tasten stellen Sie sicher, dass durch ungewolltes Drücken von Tasten die eingestellten Programme und Zusatzfunktionen nicht verändert werden. Sie dient u. a. als Kindersicherung. Aktivieren Sie die Verriegelung erst nach dem Einstellen des Waschprogramms und der Zusatzfunktionen.

Auslösen der Verriegelung□

a Die Verriegelung wird durch Drücken der Taste Start / Pause während mindestens drei Sekunden ausgelöst. Auf dem Display sehen Sie, ob die Verriegelung ausgelöst wurde.

Lösen der Verriegelung

b Die Verriegelung der Tasten wird bei Ende des Waschprogramms automatisch gelöst. Wenn Sie die Verriegelung bei laufendem Waschprogramm lösen möchten, halten Sie die Starttaste erneut während drei Sekunden gedrückt. Nach den drei Sekunden erscheint die Anzeige der Verriegelung auf dem Display mit dem Hinweis Pause. Durch Drücken der Taste ON/OFF wird die Verriegelung gelöst.

7 ABLAUF DES WASCHPROGRAMMS UND STROMAUSFALL

bedienen der maschine

ABLAUF DES

WASCHPROGRAMMS

Bei Modellen mit Display kann während des laufenden Programms auf dem Display abgelesen werden, in welcher Phase sich das Programm befindet und wie viel Zeit bis zum Ende des Waschvorgangs verbleibt. Bei Modellen ohne Display zeigen die Anzeigeleuchten die Programmphasen an.

Die einzelnen Waschphasen erscheinen aufeinanderfolgend im oberen Teil des Displays, gemäss dem Ablauf de Programms. Die bis zum erreichen des Programmendes benötigte Zeit erscheint ebenfalls auf dem Display. Die Anzeige wird nicht pro Minute, aber in regelmässigen Abständen aktualisiert.

Sie können durch Drücken der entsprechenden Taste weitere Zusatzfunktionen einstellen, allerdings darf das Waschprogramm die jeweilige Phase noch nicht erreicht haben und Zusatzfunktion muss für das eingestellte Programm vorgesehen sein.

Das Drücken der Taste Zeitvorwahl bei laufendem Waschprogramm löst keinerlei Funktion aus.

Das Drücken der Taste Start / Pause bei laufendem Waschprogramm löst die Funktion PAUSE aus.

Wird bei laufendem Programm mit dem Drehknopf zur Programmwahl das Waschprogramm geändert, stellt sich die Maschine auf PAUSE und das eingestellte Waschprogramm wird annulliert.

Drücken Sie zum Herausnehmen oder Hinzufügen eines Wäschestücks die Taste Start / Pause. Versichern Sie sich, dass der Wasserstand unter der Höhe der Ladeluke liegt und die Temperatur in der Wäschetrommel nicht zu heiss ist. Drücken Sie danach erneut die Taste Start / Pause und das Waschprogramm wird fortgesetzt.

STROMAUSFALL

Kommte es zu einem Stromausfall, nimmt die Maschine nach dem Wiederherstellen der Stromversorgung genau dort den Betrieb wieder auf, wo er unterbrochen wurde (die Informationen werden während mehrerer Stunden gespeichert).

1100

700

400

3h 6h 9h

hinweise

■ Genaues Ausrichten der Maschine mit den Einstellfüssen verringert die Geräuschentwicklung beim Schleudern.
■ Waschen Sie, wenn möglich, in einem Waschgang Kleidungsstücke unterschiedlicher Grösse. Dadurch wird die Wäsche gleichmässiger in der Trommel verteilt und das Schleuderergebnis verbessert.
■ Alle Modelle verfügen über ein Sicherheitssystem, das den Schleudervorgang unterbindet, wenn die Wäsche zu sehr auf einer Seite der Trommel konzentriert ist. Auf diese Weise werden zu starke Vibrationen verhindert. Sollte Sie feststellen dass die Wäsche nicht ausreichend geschleudert wurde, verteilen sie sie gleichmässig in der Trommel und schleudern sie erneut.

waschmaschine wartung und reinigung

WARTUNG

Lassen Sie nach jedem Waschen die Trommeltür der Maschine eine Weile offen stehen, damit die Luft ungehindert in der Maschine zirkulieren kann.

Es wird empfohlen, in regelmässigen Abständen, je nach Härte des Wassers, ein komplettes Waschprogramm mit einem Anti-Kalk-Mittel durchlaufen zu lassen. Dadurch verlängern Sie die Lebensdauer ihrer Waschmaschine.

Ziehen Sie bitte den Netzstecker bevor Sie die Maschine reinigen oder warten.

1 REINIGUNG DES WASCHMITTELFACHS

Reinigen Sie das Waschmittelfach, sobald sich darin Wasch- oder Zusatzmittel abgelagert haben.

a Entnehmen Sie das Waschmittelfach, in dem Sie es mit Schwung aus der Maschine ziehen.
b Reinigen Sie die Abteilungen des Waschmittelfachs mit lauwarmem Wasser und einer Bürste.
c Nehmen Sie die Siphons in den Abteilungen für Zusatzmittel des Waschmittelfachs heraus und reinigen Sie sie. Setzen Sie sie danach wieder ein und versichern Sie sich, dass sie gut sitzen. Geben Sie dann die Waschmittelschublade wieder in die Maschine.

Ein schlecht sitzender oder verschmutzter Siphon behindert die Aufnahme von Zusatzmitteln und hat zur Folge, dass nach dem Waschen Wasserreste im Waschmittelfach übrigbleiben.

2 REINIGUNG DES ZUGÄNGLICHEN FILTERS UND REINIGUNG VON AUSSEN

wartung und reinigung

REINIGUNG DES FILTRES

Reinigen Sie den Filter, wenn die Pumpe durch Gegenstände blockiert wurde, die in die Maschine geraten sind.

a Lösen Sie die Klappe des Sockels, indem Sie leicht an den Seiten ziehen und gleichzeitig nach unten drehen, und lösen Sie danach die Halterungen. Falls Sie keinen seitlichen Zugang zum Sockel haben, führen Sie einen kleinen Schraubenzieher in die drei Vertiefungen ein, die sich an der Oberseite der Sockelklappe befinden. Auf diese Weise können die Klappe aushebeln und die Halterungen lösen.
b Um das Wasser aufzufangen, das beim herausnehmen des Filters herausläuft, geben Sie vorher einen Teller oder ein anderes Gefäss darunter.
c Drehen Sie den Filter eine viertel oder halbe Umdrehung nach links. Das Wasser beginnt herauszulaufen.
d Sobald das Wasser aus dem Filter abgelaufen ist, drehen sie ihn so lange, bis sie ihn herausnehmen können. Zu diesem Zwecke ziehen Sie ihn vorsichtig nach vorn.
e Entfernen Sie die Gegenstände, die möglicherweise durch den Filter aufgefangen wurden, und reinigen Sie ihn von Fuseln.
f Setzen Sie den Filter ein und bringen Sie die Sockelklappe wieder an.

Bitte beachten!

Zum Vermeiden von Verbrühungen führen Sie diesen Vorgang nicht aus, wenn die Temperatur des Waschwassers über 30°C beträgt.

REINIGUNG VON AUSSEN

Verwenden Sie zur Reinigung der Maschine von Aussen lauwarmes Seifenwasser oder ein mildes Reinigungsmittel, keine Scheuermittel und keine Lösungsmittel.

Bitte beachten!

Entfernen Sie sofort Waschmittel oder Zusatzmittel, das aus dem Waschmittelfach ausgetreten ist, da dieses die Oberfläche des Geräts angreift.

sicherheit und problemlösungen

Bestimmte Probleme, die beim Betrieb der Maschine auftreten können, lassen sich durch das Befolgen der unten aufgeführten Anweisungen möglicherweise selbst beheben.

Besteht das Problem weiter, benachrichtigen sie bitte Ihren KUNDENDIENST.

Bitte beachten!

Öffnen Sie auf keinen Fall selbst das Gerät! Im Inneren des Geräts befindet sich keine Sicherung oder analoge Komponente, die vom Benutzer ausgewechselt werden könnte.

Anzeige	Mögliche Störungen
FO1	Es läuft kein Wasser in die Maschine ein
FO2	Wasser läuft nicht ab, Maschine schleudert nicht
CO3	Maschine schleudert nicht
FO4	Maschine startet nicht
FO5
:	Benachrichtigen Sie bitte den technischen Kundendienst
F10

MÖGLICHE STÖRUNGEN

Warum startet die Maschine nicht?

Warum vibriert die Maschine zu stark oder entwickelt übermässigen Lärm?

Wenn die Maschine nicht startet kann das folgende Gründe haben:

■ Prüfen Sie, ob die Tür richtig geschlossen ist.
■ Die Waschmaschine ist nicht an das Stromnetz angeschlossen, oder es liegt kein Strom an den Leitungen.
■ Die Start/Pause Taste wurde nicht gedrückt.
■ Wenn die Tür der Waschmaschine nicht richtig geschlossen ist, erscheint auf dem Display F04 oder de Leuchtanzeigen für Waschen und Ende blinken.

Dies kann folgende Ursachen haben:

■ Die Blockier- und Transportschrauben wurden nicht entfernt.
■ Die Maschine ist nicht richtig ausgerichtet oder steht nicht gut auf dem Boden.

Warum läuft kein Wasser in die Maschine?

Warum läuft das Wasser nicht ab und die Maschine schleudert nicht?

Warum Schleudert die Maschine nicht?

Warum ist beim Waschen kein Wasser in der Trommel zu sehen?

■ Die Anzeige F01 – kein Wasserzulauf– kann dadurch bedingt sein, dass das Wasser abgestellt ist, der Hahn des Wasserzulaufs abgedreht ist, oder der Eingangsfilter der Maschine verstopft ist.
Zum Beseitigen der Störung können Sie folgendes tun: Warten Sie, bis die Wasserversorgung wieder gewährleistet ist, öffnen Sie den Hahn des Wasserzulauft, lösen Sie den Zulaufschlauch und reinigen Sie den Filter. Wenn dieser Fehler auftritt, erscheint au f dem Display F01 oder die Leuchtanzeigen für Waschen und Spülen blinken abwechselnd.
Das Erscheinen von F02 kann folgende Gründe haben: Blockierung der Motorpumpe die für das Abpumpen des Wassers zuständig ist, Verstopfung in der Rohrleitung des Gebäudes oder unsachgemässer elektrischer Anschluss der Motorpumpe.
■ Massnahmen: Liegt die Ursache des Problems in der Behinderung der Motorpumpe durch Verstopfung des Filters, beheben Sie das Problem wie in Kapitel 2, Wartung und Reinigung der Maschine, beschrieben. Wenn dieser Fehler auftritt, erscheint auf dem Display F02 oder die Leuchtanzeigen für Spülen und Ende blinken abwechselnd.
■ Dies ist bedingt durch die ungleichmässige Verteilung der Wäsche in der Trommel und kann übermässige Vibrationen zur Folge haben.
■ Stellen Sie erneut ein Schleuderprogramm ein. Wenn dieser Fehler auftritt, erscheint auf dem Display C3 oder die Leuchtanzeigen für Waschen, Spülen und Ende blinken abwechselnd und die übrigen Leuchtanzeigen der Bedienerleiste sind ausgeschaltet.

Dies liegt daran, dass die Maschine über ein System verfügt, das sich an die Wäschemenge und die Stoffart anpasst, und die Wassermenge und den Energieverbrauch automatisch darauf einstellt, um die Umweltbelastung so gering wie möglich zu halten. Auch wenn die Wassermenge, die sie durch die Einfüllöffnung wahrnehmen, niedrig erscheint, besteht kein Grund zur Beunruhigung. Das Wasch- und Spülergebnis ist trotzdem optimal.

Warum bleibt Wasser im Waschmittelfach zurück?

Warum lässt sich die Einfüllöffnung nicht sofort nach dem Ende des Waschgangs öffnen?

Warum stimmt die auf der Uhr angezeigte Restzeit nicht mit der tatsächlichen Zeit des Endes des eingestellten Zyklus überein?

Sonstige Unregelmäßigkeiten

Dies kann seine Ursache darin haben, dass das Waschmittelfach gereinigt werden muss. Dieser einfache Vorgang wird im Kapitel Wartung und Reinigung des Geräts beschrieben.

1 - Reinigung des Waschmittelfachs.

Moderne Waschmaschinen sind mit verschiedenen Sicherheitssystem ausgestattet. Eines davon besteht darin, dass sich die Waschmaschine nicht öffnen lässt, bevor die Trommel nicht komplett zum Stillstand gekommen ist. Es dauert etwa zwei Minuten, bis sich die Trommeltür öffnen lässt.

Es handelt sich bei dieser Zeitangabe um einen Richtwert, der durch bestimmte Bedingungen während des Ablaufs des eingestellten Programms beeinträchtigt werden kann. Z.B. die Temperatur des Wassers bei Waschbeginn, die Wäschemenge oder beim Schleudern durch die Wäsche verursachtes Ungleichgewicht.

■ Die Waschmaschine kann auch weitere Störungen anzeigen. Wenn dies der Fall ist, erscheinen auf dem Display die Anzeigen F05, F06..., F10 oder die Leuchtanzeigen für Waschen, Spülen und Ende blinken gemeinsam mit einer weiteren Leuchtanzeige der Bedienerleiste. Bitte verständigen Sie in diesem Fall den Technischen Kundendienst.

waschmaschine hinweise zum umweltschutz

Umweltschutzhinweis

INFORMATION ZUR VORSCHRIFTGEMÄSSEN ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN

Ist das Gerät nicht mehr funktionsfähig, darf dieses nicht gemeinsam mit dem üblichen Hausmüll entsorgt werden.

Das Gerät kann ohne jegliche Kosten in speziell dafür vorgesehenen Annahmestellen abgegeben werden. Die Adressen dieser Stellen erhalten Sie von ihrer örtlichen Verwaltung. Auch bestimmte Hersteller bieten diesen Service an.

Durch die getrennte Entsorgung eines Elektrogeräts vermeiden sie mögliche negative Auswirkungen auf die Umwelt und die Gesundheit, die durch eine unsachgemässe Entsorgung ausgelöst werden können. Durch Verwertung und Recycling der Bestandteile des Geräts werden gleichzeitig Energie und Rohstoffe eingespart.

Ein auf dem Gerät angebrachtes Symbol weist darauf hin, dass dieses Gerät getrennt entsorgt werden muss und nicht in übliche Hausmüllbehälter gegeben werden darf.

Wenden Sie sich für alle weiteren Informationen bitte an die örtliche Verwaltung oder an den Händler, bei dem Sie dieses Gerät gekauft haben.
