BEDIENUNGSANLEITUNG SPUXG46 JVC

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: SICHTBARE UND/ODER UNSICHTBARE LASERSTRAHLUNG DER KLASSE 1M, WENN GEÖFFNET. BLICKEN SIE NICHT IN DEN STRAHL ODER VERWENDEN SIE BEIM SEHEN OPTISCHE INSTRUMENTE.

4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, INNEN AM GERÄT ANGEBRACHT.

5. PRODUIT LASER CLASSE 1

6. ATTENTION: N'ouvrez pas le couvercle supérieur. Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur de l'appareil; confiez toute réparation à un personnel qualifié.
7. ATTENTION: RAYONNEMENT LASER VISIBLE ET / OU INVISIBLE DE CLASSE 1M UNE FOIS OUVERT. NE PAS FIXER LE FAISCEAU NI REGARDER DIRECTEMENT AVEC DES INSTRUMENTS OPTIQUES.
8. REPRODUCTION DE L'ÉTIQUETTE: ÉTIQUETTE DE PRÉCAUTION PLACÉE À L'INTERIEUR DE L'APPAREIL.

CAUTIONVISIBLE AND/ORINVISIBLE CLASS1M LASERRADIATION WHENOPEN. DO NOTSTARE INTO BEAMOR VIEW DIRECTLYWITH OPTICALENSTRUMENTS.(ENG)

VARNINGSYNLIG OCH/ELLEROSYNLIGLASERSTRÄLNING,KLASS 1M, NÄR DENNADEL AR OPPNAD.STIRRA EI IN I STRÄLENOCH BETRAKTA EI,STRÄLEN MED OPTISKAINSTRUMENT.(SWE)

AVISORADIACIÓN LÄSERDE CLASE 1M VISIBLEY/O INVISIBLECUANDO ESTABIERTO NO MIRARFLAMENTE EL HAZNI OBSERVARDIRECTAMENTE CON INSTRUMENTALOPTICO.(ESP)

ADVARSELSYNLIG OG/ELLEROSYNLIG KLASSE1M-LASERSTRÄLINGVED ABNING.SE KKE IND I STRÄLEN -HELLERKKE MED OPTISKENSTRUMENTER.(DNK)

VARO!AVATTAESSA OLETALT TINA NÄKYVALLEJA/TAI.NÄKYMÄTTÖMÄLLELUOKAN 1MLASERSATELYLLEALA KATSÜ SUORAANSATEESEEN TAIARKASTELE, SRA OPTISENLAIT TEEN LÄPI.(FN)

ATTENTIONRAYONNEMENT LASERVISIBLE ET/OUINVISIBLE DE CLASSE1M UNE FOIS OUVERT.NE PAS FIXER LEFAISCEAU NI REGARDERDIRECTEMENT AVECDES INSTRUMENTSOPTIQUES.LV44603-001A(FRA)

1. KLASSE 1 LASERPRODUKT
2. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.
3. LET OP: ZICHTBARE EN/OF ONZICHTBARE LASERS-TRALING VAN DE KLASSE 1M, BIJ OPENING. STAAR NIET IN DE STRAAL EN KIJK ER NIET DIRECT IN MET OPTISCHE INSTRUMENTEN.

4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL IN TOESTEL AANGEBRACHT.

5. PRODOTTO LASER DI CLASSE 1

6. ATTENZIONE: Non aprire il coperchio superiore. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi al personale qualificato.
7. ATTENZIONE: RADIAZIONI LASER CLASSE 1M VISIBILI E/O INVISIBILI SE APERTO. NON FISSARE CON LO SGUARDO IL FASCIO NÉ GUARDARLO DIRETTAMENTE CON STRUMENTI OTTICI.
8. RIPRODUZIONE DELL'ETICHETTA; ETICHETTA DI AVVERTENZA, POSIZIONATA SULLA SUPERFICIE INTERNA DELL'UNITÁ.

Warnung, Achtung und sonstige Hinweise / Mises en garde, précautions et indications diverses / Waarschuwingen, voorzorgen en andere mededelingen / Avvertenze e precauzioni da osservare

VORSICHT— Taste ⏻/I STANDBY/ON

Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (alle Leuchten und Anzeigen erlöschen). Beim Aufstellung des Geräts stellen Sie sicher, dass der Stecker gut zugänglich ist. Die Taste ☉/I STANDBY/ON trennt in keiner Position die Stromversorgung zum Netzanschluß.

• Wenn sich das Gerät in Bereitschaftsbetrieb befindet, leuchtet die STANDBY-Leuchte auf.
• Ween das Gerät eingeschaltet wird, erlischt die STANDBY-Leuchte.

Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

ATTENTION — Touche Ⓐ/I STANDBY/ON

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen enlfernen und das Gehäuse nicht öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

Vorsicht: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden sollte das Gerät unter folgenden Bedingungen aufgestellt werden:

1 Vorderseite:

Hindernisfrei und gut zugänglich.

2 Seiten- und Rückwände:

Hindernisfrei in allen gegebenen Abständen (s. Abbildung).

3 Unterseite:

Die Stellfläche muß absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Seitenansicht Côté Zijaanzicht Vista laterale

15 cm 15 cm

Über das Gebläse

An der Rückseite der Anlage ist ein Gebläse installiert, das zu hohen Temperaturen innerhalb der Anlage vorbeugt und somit normalen Betrieb der Anlage sicherstellt. Das Gebläse beginnt automatisch kalte Luft von außen anzusaugen, wenn die Lautstärke über einen bestimmten Wert steigt.

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

- Ein übermäßiger Schallleistungspegel der Kopfhörer kann zu Gehörschäden führen.

ATTENTION:

Benutzerinformationen zur Entsorgung alter Geräte

DEUTSCH

[Europäische Union]

Hinweis:

Dieses Symbol ist nur in der Europäischen Union gültig.

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

Sehr geehrter Kunde, sehr geehrte Kundin,

dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Deutschland

Cher(e) client(e),

Vorsichtsmaßregeln 2

Wie Sie diese Anleitung lesen 3

Erste Schritte 4

Schritt 1: Auspacken....4

Schritt 2: Vorbereitung der Fernbedienung.... 4

Schritt 3: Herstellen von Anschlüssen.... 5

Vor dem Betrieb der Anlage 8

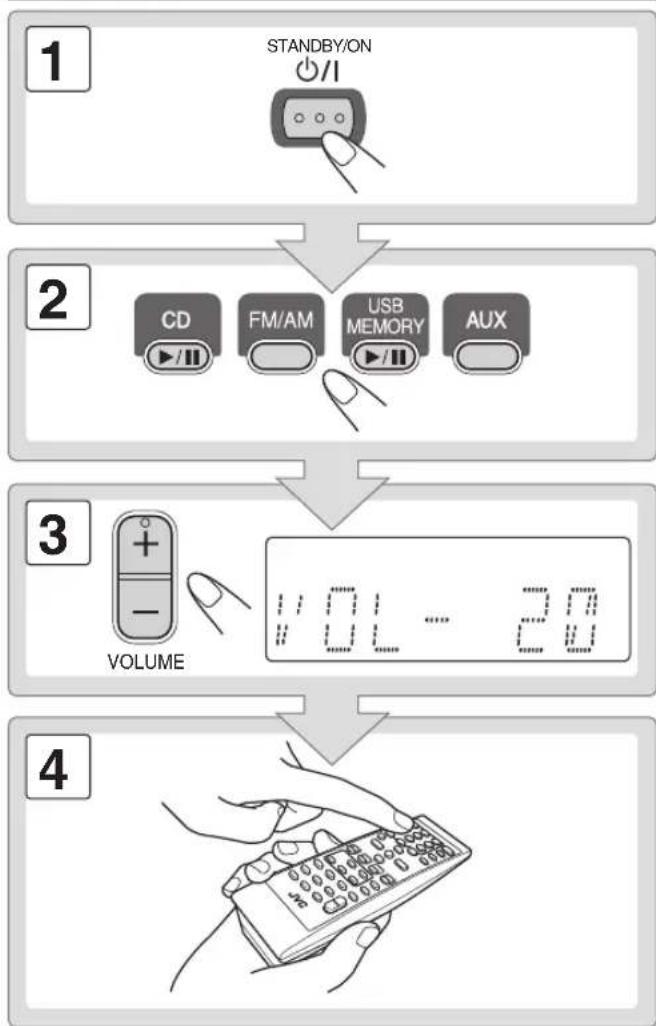

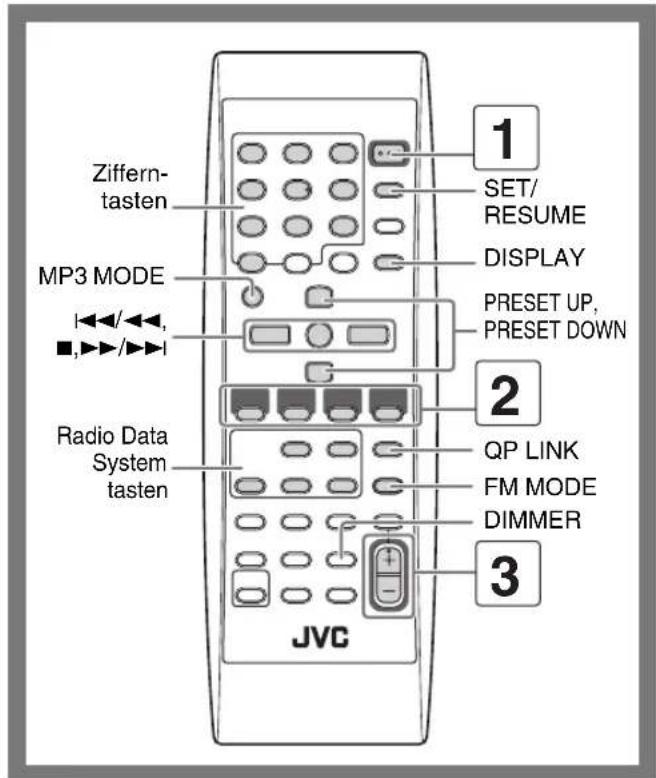

Tägliche Bedienung – Wiedergabe ...... 9

Rundfunkempfang 10

Wiedergabe einer Disk 11

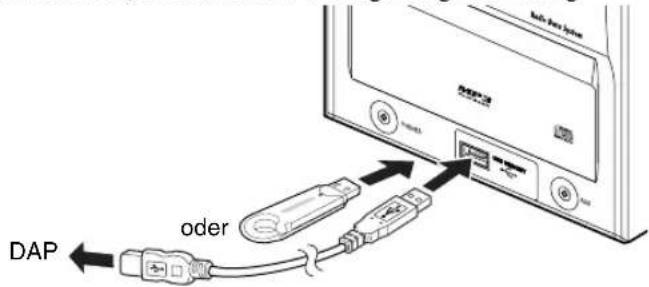

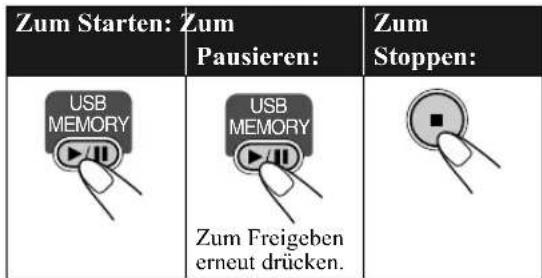

Wiedergabe von einem USB-Gerät zur Massenspeicherung 11

Wiedergabe von anderen Geräten.... 13

Quick Portable Link (QP Link) 13

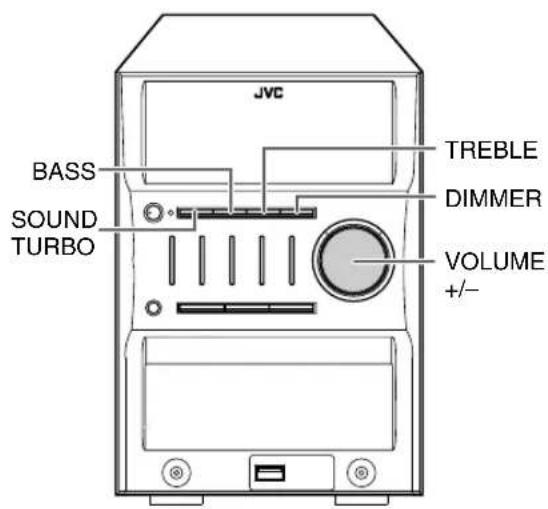

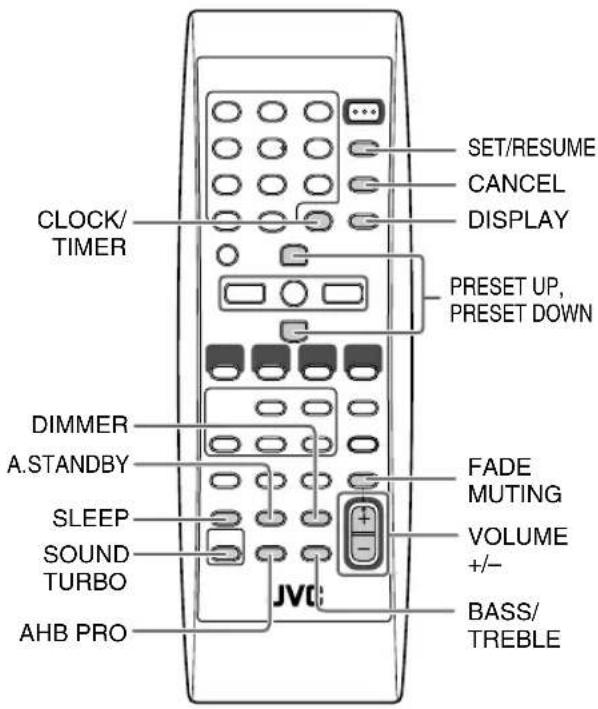

Tägliche Bedienung— Klang und andere Einstellungen ..... 14

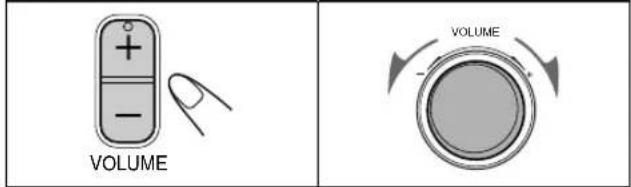

Einstellen der Lautstärke 14

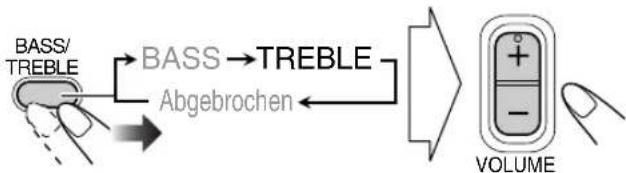

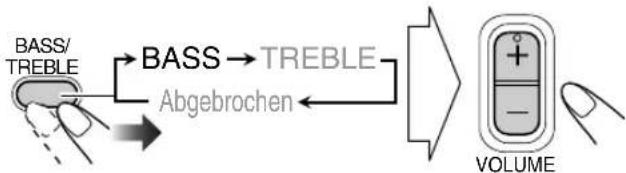

Einstellen des Klangs.... 14

Anpassen der Display-Helligkeit – DIMMER ..... 15

Einstellung der Uhr.... 15

Automatisch Ausschalten 16

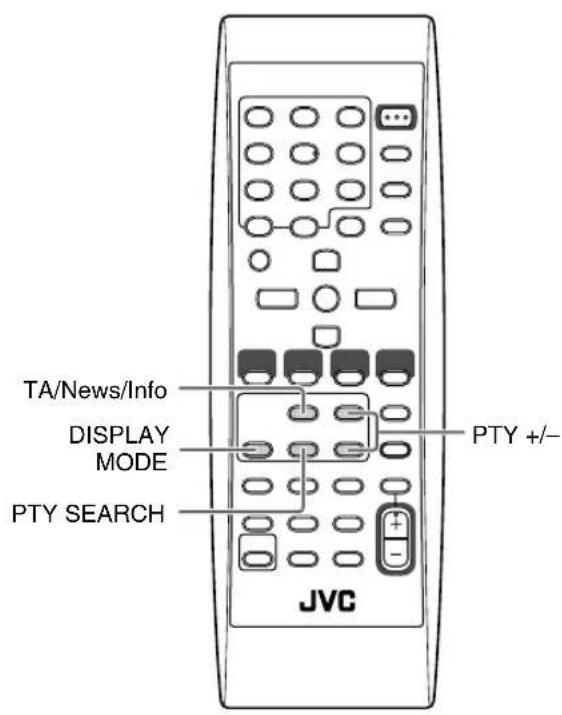

Erweiterte Radiofunktionen 17

Empfang von UKW-Sendern mit Radio Data System.... 17

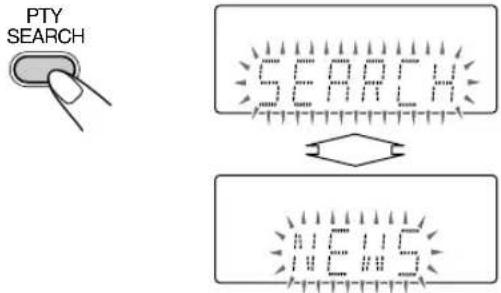

Suchen eines Programms mit PTY-Codes.... 17

Kurzfristig automatisch zu einem Programm Ihrer Wahl umschalten.... 18

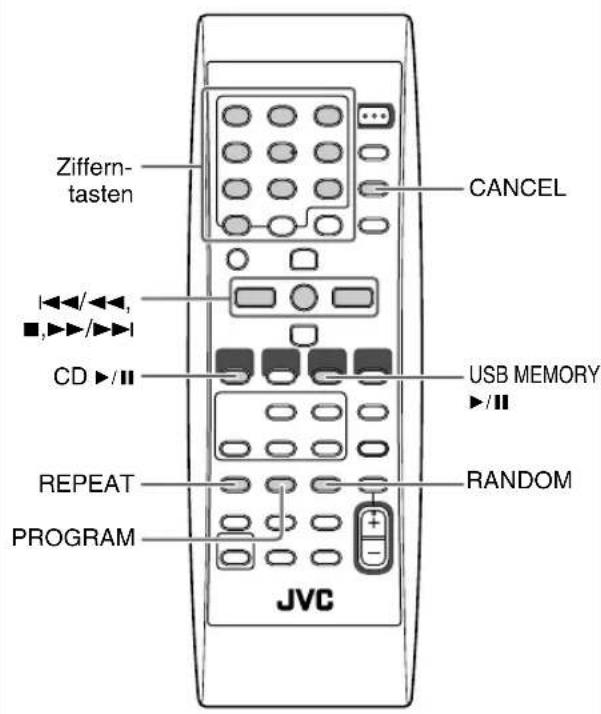

Spezielle Funktionen für Discs und USB -Geräte für die Massenspeicherung ..... 19

Programmierung der Wiedergabereihenfolge— Programmwiedergabe .... 19

Zufällige Wiedergabe—Zufallswiedergabe.... 20

Wiederholt abspielen—Wiederholwiedergabe...... 21

Sperre der Disk-Ausgabe—Kindersperre 21

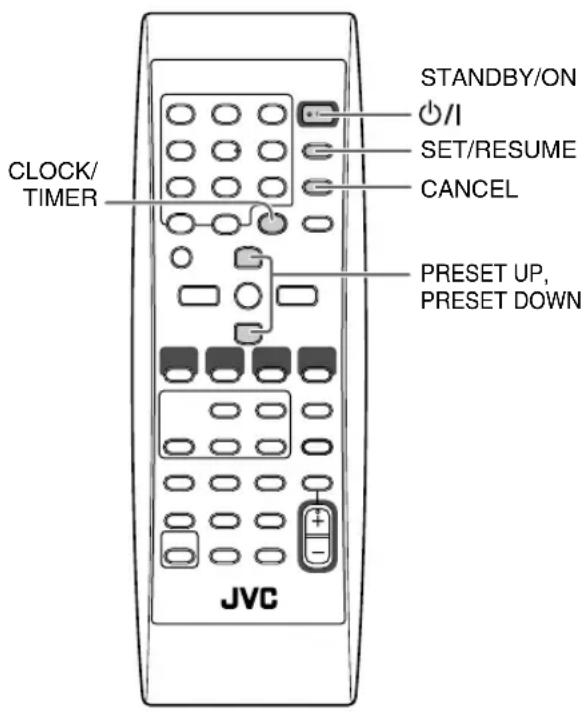

Timer-Funktionen 22

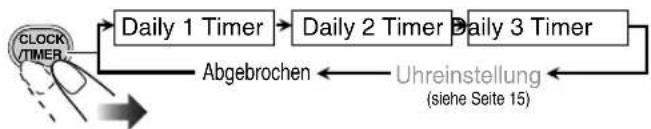

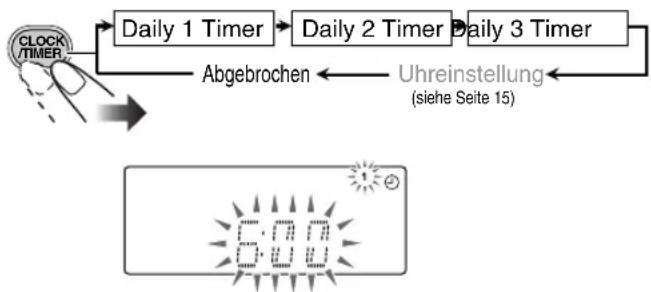

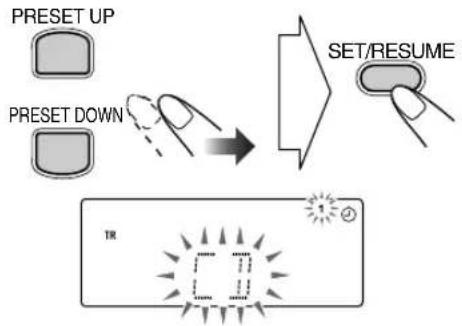

Einstellung des Timers 22

Zusätzliche Informationen 24

Weitere Informationen zu diesem System...... 24

Störungssuche 25

Wartung 26

Technische Daten.... 26

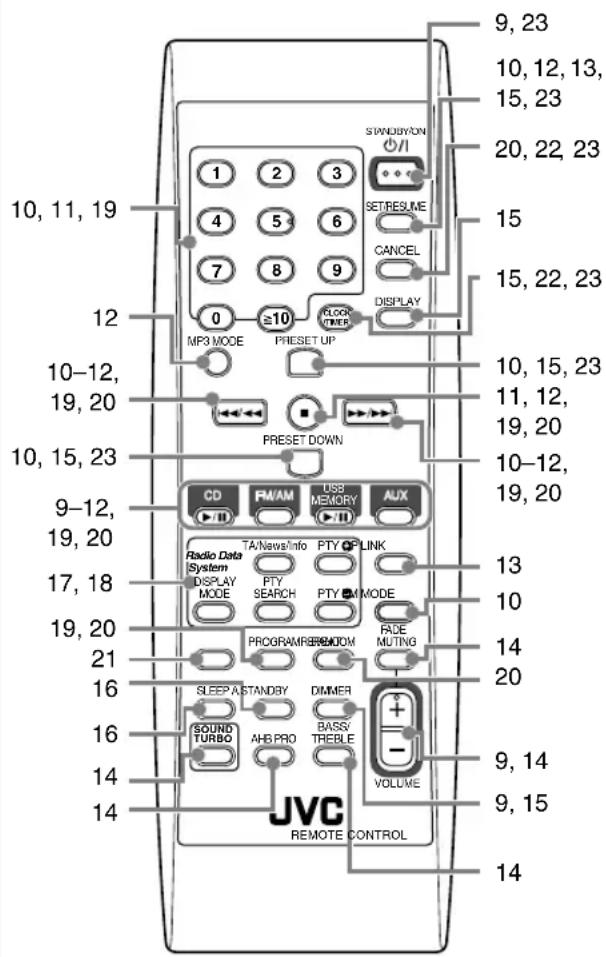

Teile-Index....27

Einleitung

Vielen Dank für den Kauf des Micro-Component-Systems von JVC.

Wir hoffen, dass es eine wertvolle Erweiterung in Ihrem Lebensbereich darstellt und Ihnen jahrelang Freude bereitet. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihr neues Stereosystem in Betrieb nehmen. Sie finden darin alle Informationen, die Sie für Aufbau, Einrichtung und Betrieb des Systems benötigen. Wenn Sie eine Frage haben, die in dieser Anleitung nicht beantwortet wird, wenden Sie sich bitte an Ihren Händler.

Vorsichtsmaßregeln

Aufstellung

• An einem Ort aufstellen, der eben, trocken und nicht zu heiß oder zu kalt ist—zwischen 5°C und 35°C.
• Stellen Sie die Anlage an einem Ort mit ausreichender Lüftung auf, um Hitzestau in der Anlage zu vermeiden.

Stellen Sie die Anlage NICHT an einem Ort in der Nähe von Hitzequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staub oder Vibration ausgesetzt ist.

• Lassen Sie ausreichenden Abstand zwischen der Anlage und dem Fernsehgerät.
• Halten Sie die Lautsprecher vom Fernsehgerät fern, um Störungen mit den Fernsehgerät zu vermeiden.

Betriebsstromquellen

- Beim Trennen der Anlage von der Wandsteckdose ziehen Sie immer am Stecker und nicht Netzkabel.

Berühren Sie das Netzkabel NICHT mit nassen Händen.

Feuchtigkeitskondensation

Feuchtigkeitskondensation auf den Linsen in der Anlage kann sich in den folgenden Fällen bilden:

• Beim starken Aufheizen eines Raums
  • In einem feuchten Raum
• Wenn die Anlage direkt von einem kalten an einem warmen Ort gebracht wird
  In diesem Fall kann eine Fehlfunktion in der Anlage auftreten. In diesem Fall lassen Sie die Anlage einige Stunden lang stehen, bis die Feuchtigkeit verdampft, ziehen Sie den Netzstecker ab und stecken Sie ihn erneut ein.

Interne Hitze

- Ein Kühlgebläse ist an der Rückseite angebracht, um Hitzestau im Inneren des Hauptgerät zu verhindern (siehe Seite G-3)

Zur Sicherheit müssen Sie folgende Punkte beachten:

• Stellen Sie sicher, dass für gute Lüftung um das Hauptgerät gesorgt ist. Durch schlechte Lüftung kann Überhitzung und Beschädigung des Systems verursacht werden.
• NICHT das Kühlgebläse und die Lüftungsschlitze oder -löcher blockieren. Wenn diese durch z.B. eine Zeitung oder einen Tuch blockiert sind, kann die Hitze nicht aus dem Gerät entweichen.

Sonstige

- Falls Metallgegenstände oder Flüssigkeiten in die Anlage geraten, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler, bevor Sie weitere Maßnahmen treffen.

Zerlegen die Anlage NICHT; im Inneren befinden sich keine vom Anwender zu wartenden Teile.

- Wenn Sie diese Anlage über längere Zeit verwenden, ziehen Sie den Netzstecker von der Steckdose ab.

Fall etwas schief geht, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler.

Wie Sie diese Anleitung lesen

Um diese Anleitung so einfach und leichtverständlich wie möglich zu halten, haben wir folgendes Format verwendet:

• Tasten und Bedienungsvorgänge werden erklärt, wie in der Tabelle unten gezeigt. In dieser Anleitung werden in erster Linie die Bedienungsschritte mit der Fernbedienung erklärt; Sie können jeweils die Tasten und Regler am Hauptgerät verwenden, sofern diese die gleichen (oder ähnliche) Bezeichnungen und Kennzeichnungen tragen.
• Einige zugehörige Tipps und Hinweise werden später in den Abschnitten „Weitere Informationen zu diesem System“ und „Störungssuche“ gegeben, aber nicht im gleichen Abschnitt, wo die Bedienungsschritte erklärt werden. Wenn Sie mehr über die Funktionen wissen wollen oder wenn Zweifel an den Funktionen bestehen, gehen Sie zu den betreffenden Abschnitten und schlagen dort die Antworten nach.

	Zeigt an, dass Sie die Taste kurz drücken.
	Zeigt an, dass Sie die Taste kurz und wiederholt drücken, bis die gewünschte Option gewählt ist.
	Zeigt an, dass Sie die Taste kurz drücken.
	Zeigt an, dass Sie die Taste für eine gegebene Sekundenzahl gedrückt halten.• Die Zahl im Pfeil zeigt die Länge des Drückens an (in diesem Beispiel 2 Sekunden).• Wenn sich keine Zahl im Pfeil befindet, halten Sie die Taste gedrückt bis der gesamte Vorgang beendet ist oder das gewünschte Ergebnis erhalten wurde.
	Zeigt an, dass Sie den Regler in die angegebene Richtung(en) drehen.

	Zeigt an, dass dieser Vorgang nur über die Fernbedienung möglich ist.
	Zeigt an, dass dieser Vorgang nur über die Tasten und Regler am Hauptgerät möglich ist.

Erste Schritte

Schritt 1: Die Packung öffnen und die Zubehörteile prüfen.

Schritt 2: Die Fernbedienung vorbereiten.

Schritt 3: Die Verbindungen zu den Komponenten wie AM/UKW-Antennen, Lautsprechern usw. (siehe Seiten 5 bis 7).

ANTENNA AM EXT AM LOOP GND FM 750Ω

Schließlich den Netzstecker einstecken. Jetzt können Sie die Anlage bedienen.

Schritt 1: Auspacken

Nach dem Auspacken prüfen Sie, ob die folgenden Artikel vorhanden sind. Die Zahl in Klammern zeigt die Anzahl jedes mitgelieferten Stücks an.

• UKW-Antenne (1)
  • AM-Rahmenantenne (1)
  • Fernbedienung (1)
• Batterien (2)

Falls ein Artikel fehlt, wenden Sie sich sofort an Ihren Fachhändler.

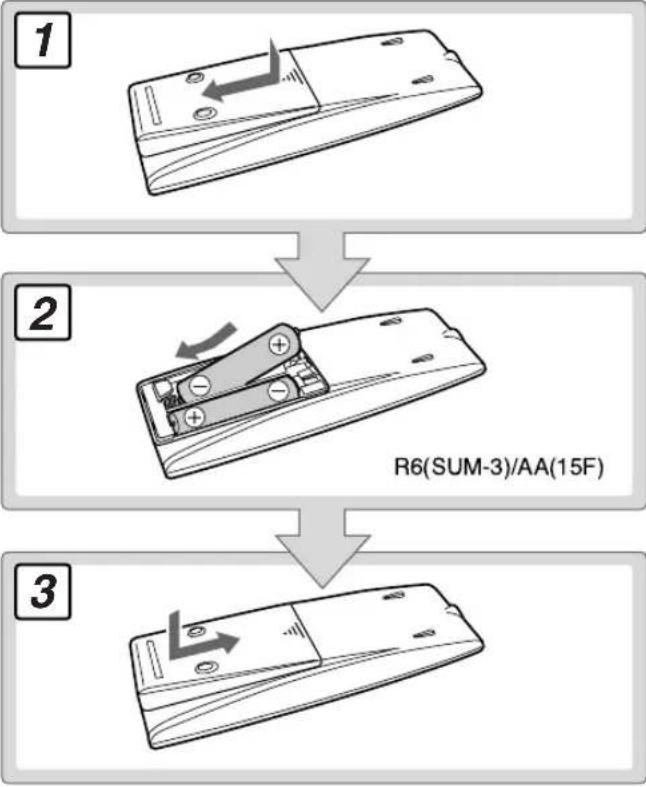

Schritt 2: Vorbereitung der Fernbedienung

Legen Sie Batterien in die Fernbedienung unter Beachtung der richtigen Polung (+ und −) ein.

- Wenn der Bereich oder die Wirksamkeit der Fernbedienung abnimmt, ersetzen Sie beide Batterien.

Die Batterie sollte keiner übermäßigen Hitze wie direktem Sonnenlicht, Feuer o. Ä. ausgesetzt werden.

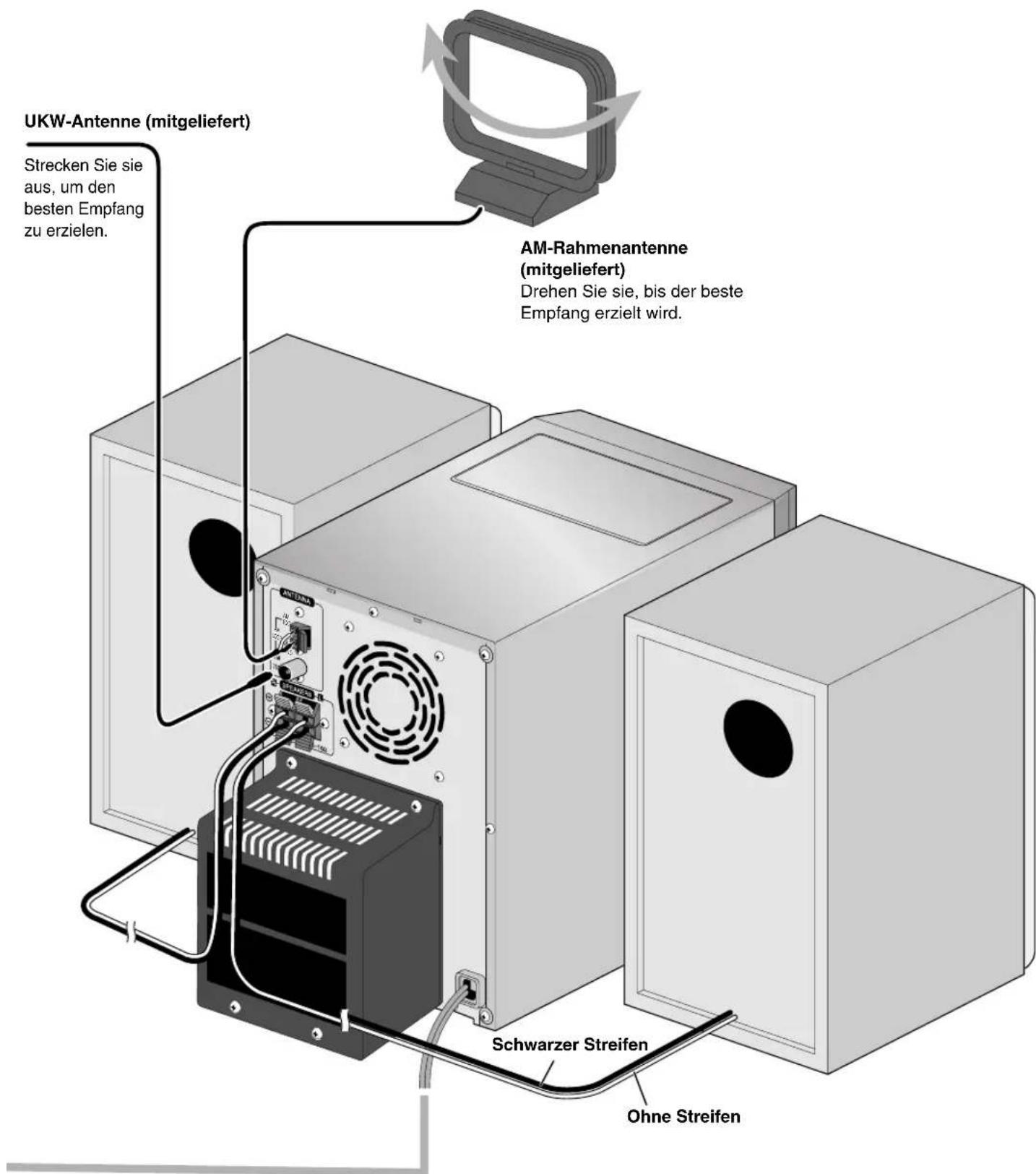

Schritt 3: Herstellen von Anschlüssen

Wenn Sie detailliertere Information benötigen, siehe Seite 7.

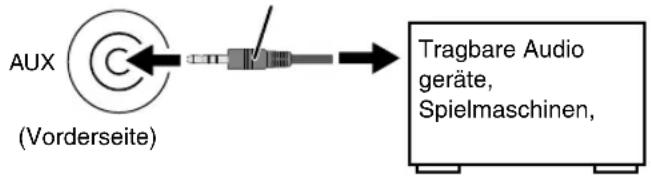

Näheres zum Anschluss externer Geräte siehe Seite 13.

Abbildungen der Eingangs-/Ausgangsanschlüsse unten stellen typische Beispiele dar. Wenn Sie andere Komponenten anschließen, beachten Sie auch deren Bedienungsanleitungen, da die auf dem Gerät aufgedruckten Anschlussbezeichnungen an der Rückseite je nach Gerät unterschiedlich sein können.

Schalten Sie alle Komponenten vor dem Herstellen von Anschlüssen aus.

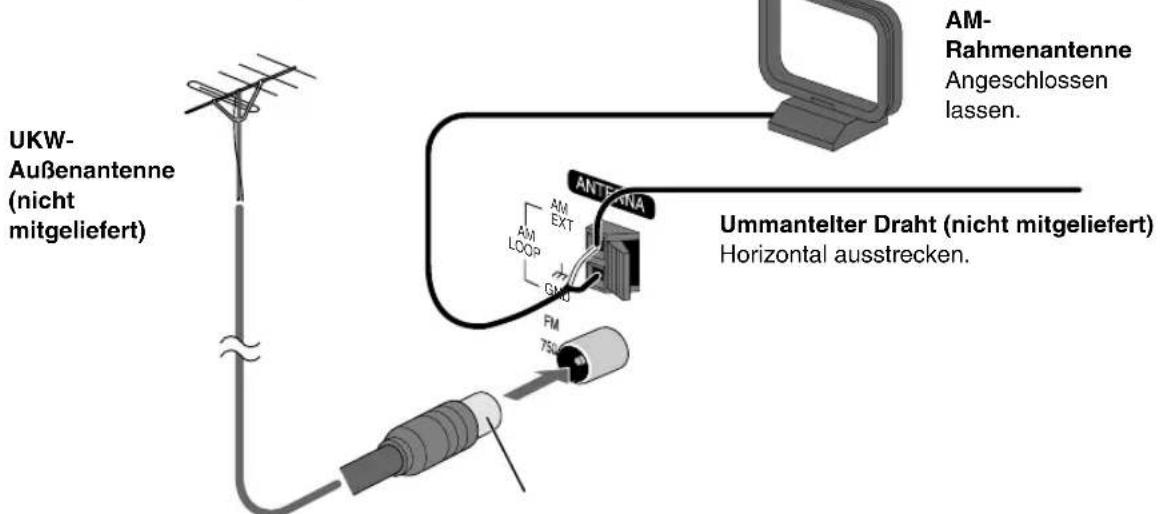

Für besseren UKW/AM-Empfang

UKW- Außenantenne (nicht mitgeliefert) ~ AM- Rahmenantenne Angeschlossen lassen. ANTENA AM EXT LOO FM 750 Ummantelter Draht (nicht mitgeliefert) Horizontal ausstrecken.

Trennen Sie die mitgelieferte UKW-Antenne ab, und schließen Sie eine UKW-Außenantenne mit einem 75 Ω-Draht mit Koaxialstecker (IEC oder DIN45325) an.

An eine Wandsteckdose

Stecken Sie den Netzstecker erst ein, nachdem alle

Verbindungen hergestellt sind.

UKW-Antenne (mitgeliefert) Strecken Sie sie aus, um den besten Empfang zu erzielen. AM-Rahmenantenne (mitgeliefert) Drehen Sie sie, bis der beste Empfang erzielt wird. Schwarzer Streifen Ohne Streifen

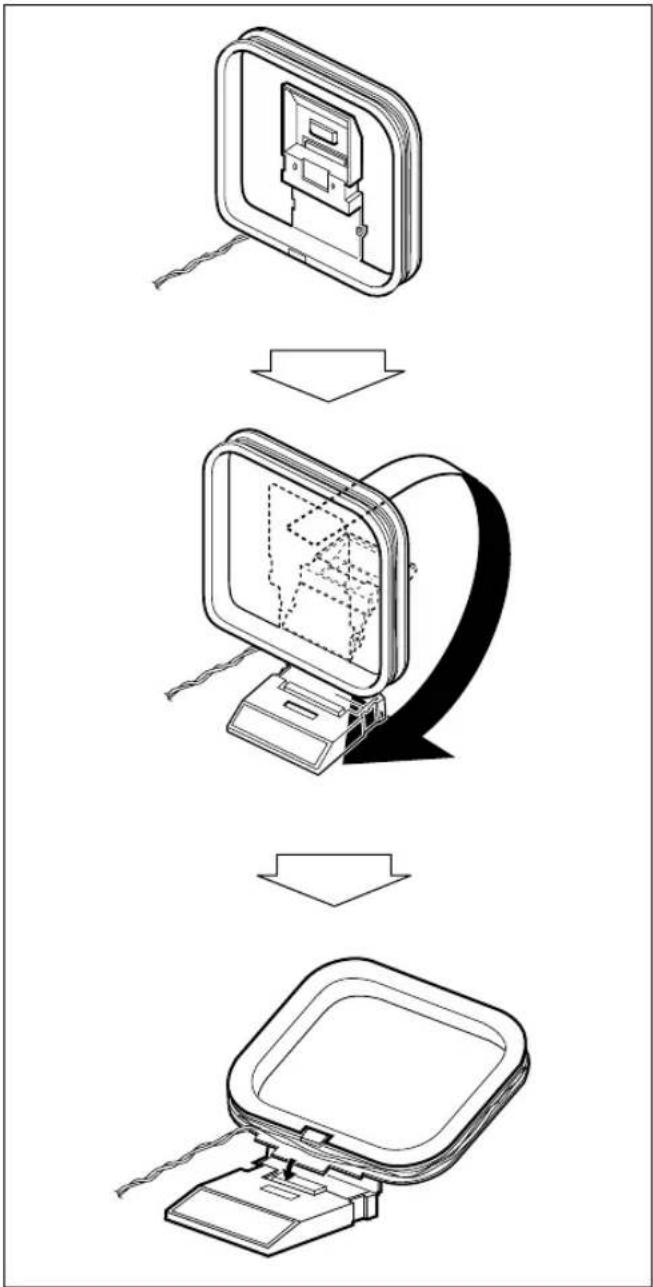

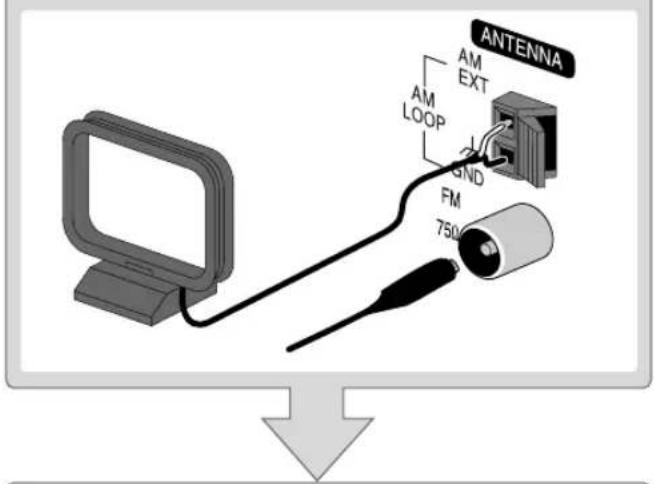

Zum Montieren und Anschließen der AM-Rahmenantenne

Zum Montieren der AM-Rahmenantenne

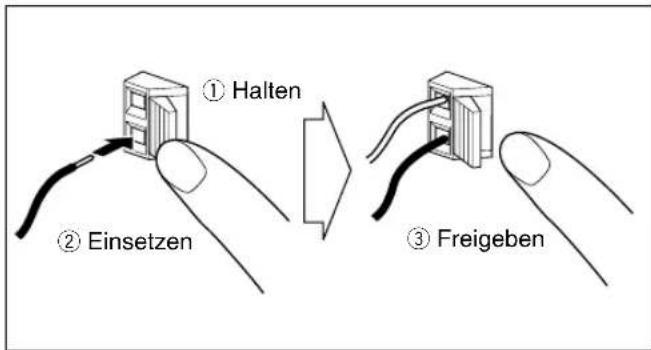

Zum Anschließen der AM-Rahmenantenne

Stellen Sie sicher, dass der Draht richtig angeschlossen wird: Das weiße Ende an AM EXT, das schwarze Ende an GND.

① Halten ② Einsetzen ③ Freigeben

• Wenn der AM-Rahmenantennendraht oder die Lautsprecherkabel mit Vinyl isoliert sind, isolieren Sie die Spitze des Antennendrahts durch Drehen des Vinyls ab.
• Stellen Sie sicher, dass die Antennenleiter nicht andere Klemmen, Verbindungskabel oder Netzkabel berühren. Halten Sie außerdem die Antennen von Metallteilen der Anlage, Verbindungskabeln und dem Netzkabel fern. Dadurch kann schlechter Empfang verursacht werden.

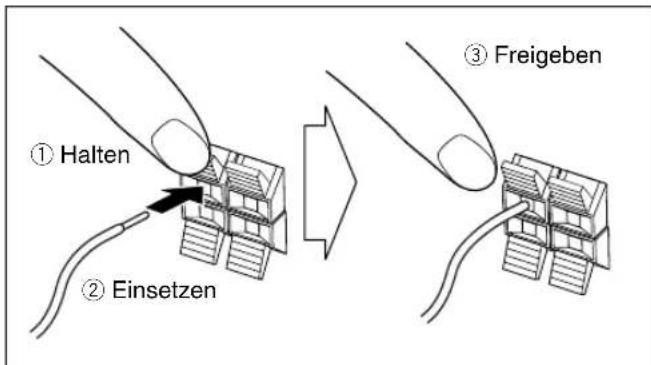

Zum Anschließen der Lautsprecherkabel

Stellen Sie sicher, dass beide Lautsprecher richtig und fest angeschlossen sind.

① Halten ② Einsetzen ③ Freigeben

Beim Anschließen der Lautsprecherkabel achten Sie auf richtige Polung der Lautsprecherklemmen: Das Kabel mit schwarzem Streifen an (−), das Kabel ohne Streifen an (+).

• NICHT mehr als einen Lautsprecher an jeder Klemme anschließen.
• NICHT zulassen, dass der Leiter der Lautsprecherkabel metallische Teile der Anlage berührt.

Vor dem Betrieb der Anlage

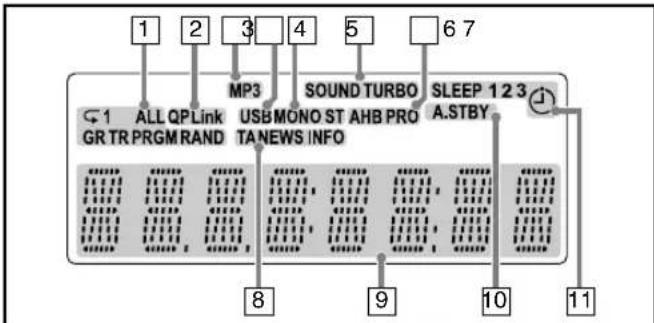

Die Anzeigen im Display teilen dem Anwender bei der Bedienung nützliche Informationen mit.

Vor dem Betrieb der Anlage machen Sie sich mit der Bedeutung der aufleuchtenden Anzeigen im Display vertraut.

1 2 3 4 5 6 7 MP3 SOUND TURBO SLEEP 1 2 3 G1 ALL QP Link USB MONO ST AHB PRO A.STBY GR TR PRGM RAND TANews INFO 8 9 10 11

Anzeigen im Hauptdisplay

- Während des Rundfunkempfangs:

ST Fri 103.50 Wellenbereich Frequenz

- Während der Wiedergabe einer CD:

Stücknummer Vergangene Spielzeit

- Beim Wählen von „AUX“:

- Während der Wiedergabe einer MP3*:

Aktuelle Titelnummer

Vergangene Spielzeit

- Bei Auswahl von USB MEMORY:

Aktuelle Titelnummer Vergangene Spielzeit

- Während die Disk-Wiedergabe

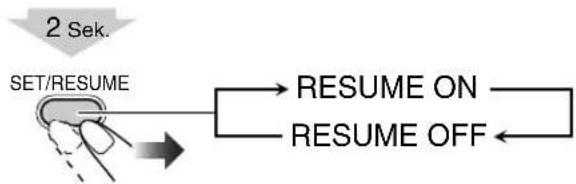

Wenn RESUME eingeschaltet ist (ON), wird RESUME im Display angezeigt. Dies ist auch dann der Fall, wenn das USB-Massenspeichergerät gestoppt ist.

CD:

Gesamt-Stückzahl

Gesamte Spielzeit

MP3:

- Während eim Modus „TRACK“:

Gesamt-Stückzahl

- Während im Modus „GROUP“:

Gesamt- Gruppenzahl

Gesamt-Stückzahl

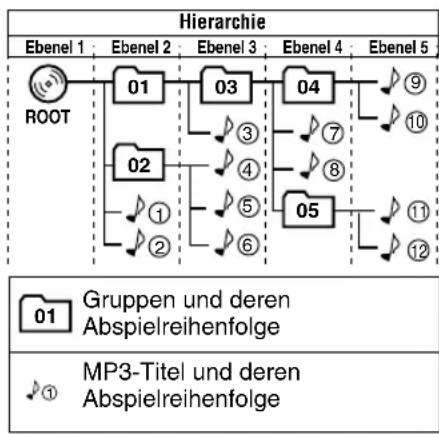

* Bei Beginn der Wiedergabe einer MP3-Disk erscheinen Titelnummer, Titelname (und ID3-Tag), bevor die verflossene Spielzeit erscheint.

①Wiedergabemodus-Anzeigen

• RAND (random): Leuchtet auf, wenn die Zufallswiedergabe aktiviert ist.
• PRGM (Programm): Leuchtet auf, wenn Programmwiedergabe aktiviert ist.

• :Geuchtet auf, wenn Wiederholwiedergabe aktiviert ist.

• 1: Wiederholt das Stück.

• ALL: Wiederholt alle Titel.
• GR: Wiederholt alle Titel in der ausgewählten Gruppe (nur MP3).

2|QP-Link-Anzeige

- Leuchtet, wenn QP Link aktiviert ist.

3MP3-Anzeige

- Leuchtet, wenn eine MP3-Datei erkannt wird.

4USB-Anzeige

- Leuchtet, wenn USB MEMORY ausgewählt ist.

5 UKW-Empfangsanzeigen

• MONO: Leuchtet auf, während der UKW-Mono-Empfangsmodus aktiviert ist.
• ST (Stereo): Leuchtet, während ein UKW-Sender mit ausreichender Signalstärke abgestimmt ist.

6 SOUND TURBO-Anzeige

- Leuchtet auf, wenn die SOUND TURBO aktiviert ist (siehe Seite 14).

7AHB PRO (Active Hyper Bass Pro) Anzeige

- Leuchtet auf, wenn die AHB PRO aktiviert ist.

8TA/Programmtyp (PTY)-Anzeige

TA/News/Info: leuchtet auf, um den aktuell gewählten Programmtyp für PTY-Standby-Empfang anzuzeigen.

-TA/News/Info: blinkt, wenn ein Programm automatisch mit PTY-Standby-Empfang abgestimmt ist.

9Hauptdisplay

10A.STBY-Anzeige (Auto Standby)

• Leuchtet auf, wenn Auto-Standby aktiviert ist.
• Blinkt, wenn die Disk-Wiedergabe mit aktiviertem Auto-Standby stoppt.

11Timer-Anzeigen

• :①Leuchtet, wenn der Täglich-Timer im Standby-Betrieb ist; blinkt während er aktiviert ist.
• 1/2/3: Leuchtet auf, wenn ein Täglich-Timer (1, 2 oder 3) im Standby-Betrieb ist; blinkt während der Voreinstellung und wenn aktiv.
• SLEEP: Leuchtet auf, wenn der Einschlaf-Timer aktiviert ist.

Tägliche Bedienung – Wiedergabe

Ziffern- tasten MP3 MODE Radio Data System tasten 1 SET/ RESUME DISPLAY PRESET UP, PRESET DOWN 2 QP LINK FM MODE DIMMER 3 JVC

1 Schalten Sie das Gerät ein.

Das Lämpchen STANDBY am Gerät leuchtet auf.

- Ohne Drücken von STANDBY/ON schaltet die Anlage durch Drücken einer der Quellenwahltasten im nächsten Schritt ein.

2 Wählen Sie die Quelle.

Die Wiedergabe startet automatisch, wenn die gewählte Quelle startbereit ist.

- Wenn Sie AUX drücken, startet die Wiedergabequelle am externen Gerät.

3 Stellen Sie die Lautstärke ein.

4 Regeln Sie die Ziellautstärke wie später erklärt.

Zum Ausschalten der Anlage (auf Standby)

STANDBY/ON

/1

Das Lämpchen STANDBY am Gerät leuchtet auf.

- Eine geringe Menge Strom wird immer verbraucht, auch im Standby-Betrieb.

Ausschalten der Uhranzeige zum Stromsparen

Bei ausgeschalteter Anlage...

DIMMER

- Drücken Sie die Taste erneut, um die Uhrzeit anzuzeigen.

Für ungestörtes Hören

Schließen Sie ein Paar Kopfhörer an die Buchse PHONES am Hauptgerät an. Jetzt kommt kein Ton mehr von den Lautsprechern. Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen.

- Durch Abtrennen der Kopfhörer werden die Kopfhörer erneut aktiviert.

Schalten Sie die Anlage NICHT bei sehr hoch eingestellter Lautstärke aus (auf Standby); andernfalls kann der plötzlich einsetzende laute Ton Ihr Gehör, die Lautsprecher und/oder die Kopfhörer beschädigen, wenn die Anlage ein- oder auf Wiedergabe geschaltet wird.

Rundfunkempfang

Wählen des Wellenbereichs (UKW oder AM)

Sie können die gleichen Funktionen auch mit den Tasten FM oder AM an der Anlage bedienen.

So stellen Sie Sender ein

Während UKW (FM) oder AM gewählt ist...

Fernbedienung: Hauptgerät:

1 Sek.

Die Frequenz beginnt im Display weiterzuschalten. Wenn ein Sender (eine Frequenz) mit ausreichender Signalstärke abgestimmt ist, bleibt der Frequenzlauf stehen.

- Wenn Sie die Taste wiederholt drücken, schaltet die Frequenz in Einzelschritten um.

Zum Stoppen des manuellen Suchlaufsdrücken Sie eine der Tasten.

Wenn der empfangene UKW-Sender schwer zu hören ist

MONO: Der Empfang wird verbessert, obwohl der Stereoeffekt verloren geht. Die MONO-Anzeige leuchtet auf.

STEREO: Wählen Sie im Normalbetrieb diese Einstellung. Der Stereoeffekt wird wieder hergestellt.

Zum Eingaben von Festsendern

Sie können die 30 UKW- und 15 AM-Festsender eingeben.

1Stimmen Sie einen als Festsender einzugeben gewünschten Sender ab.

2Aktivieren Sie den Festsendernummer-Eingabemodus.

- Beenden Sie den folgenden Vorgang, während die Anzeige im Display blinkt.

3 Wählen Sie eine Festsendernummer für den gespeicherten Sender.

1

2

3

4

5

6

7

8

9

0

≥10

Beispiele:

Zur Wahl der Festsendernummer 5 drücken Sie 5.

Zur Wahl der Festsendernummer 15 drücken Sie ≥10 → 1 → 5.

Zur Wahl der Festsendernummer 30 drücken Sie ≥10 → 3 → 0.

- Sie können auch die Tasten PRESET UP/PRESET DOWN verwenden.

4Speichern Sie den Sender.

SET/RESUME

memo

- Wenn Sie einen auf MONO gestellten Sender speichern, wird dieser zusammen mit der MONO-Einstellung gespeichert.

So stellen Sie einen Festsender ein

1 Wählen Sie das gewünschte Frequenzband (UKW oder AM).

2 Wählen Sie eine Festsendernummer für den gespeicherten Sender.

1

2

3

- Sie können auch der Regler PRESET UP oder PRESET DOWN.

4

5

6

7

8

9

0

≥10

Abspielbare Medien und Dateien

Dieses System kann die folgenden Medien- und Dateitypen abspielen.

Medien Audio-CD, CD-R/RW, USB-Geräte für Massenspeicherung

Dateiformat MP3

Audio CD CD-R CD-RW

• Dieses System kann einige Dateien evtl. Nicht abspielen, obwohl deren Format oben aufgeführt ist.
• Achtung bei DualDisc-Wiedergabe Die Nicht-DVD-Seite einer „DualDisc“ entspricht nicht dem Standard „Compact Disc Digital Audio“. Deshalb wird die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen.

Wiedergabe einer Disk

Zum Einsetzen einer Disk

Sie können Disks einsetzen, während eine andere Quelle wiedergegeben wird.

Zum Schließen des Disk-Fachs drücken Sie ▲ erneut.

- Während das Disk-Fach geöffnet ist, wird durch Drücken von CD ▶/■ das Fach geschlossen und die Wiedergabe gestartet.

Zum Start: Zum Pausieren:		Zum Stoppen:

Zum Wählen von Titel/Gruppe\*

Steigert die Titel-/Gruppe*- Nummern.

Senkt die Titel-/Gruppe*-Nummern.

* Näheres zur Gruppenwahl siehe „Für MP3-Wiedergabe“ auf Seite 12.

Zum Aufsuchen eines bestimmten Abschnitts

Während der Wiedergabe einer Disk drücken und halten Sie diese Taste, bis der gewünschte Abschnitt erreicht ist.

Spult schnell im Titel vor.

Spult schnell im Titel zurück.

Wenn diese Funktion bei MP3-Signalquellen ausgeführt wird, wird kein Ton ausgegeben.

Zum direkten Aufsuchen eines Titels und Starten der Wiedergabe

1

2

3

4

5

6

7

8

9

0

≥10

Beispiele:

Zur Wahl von Titelnummer 5 drücken Sie 5.

Zur Wahl von Titelnummer 15 drücken Sie ≧ 10 → 1 → 5.

Zur Wahl von Titelnummer 30 drücken Sie ≥ 10 → 3 → 0.

(Bei MP3-Quellen mit 100 oder mehr Titeln)

Zur Wahl von Titelnummer 125 drücken Sie zweimal ≧0 → 1 → 2 → 5.

* Bei bis zu 99 Titeln können Sie ≥ 10 zweimal drücken, um in den Zustand vor dem Drücken von ≥ 10 zurück zu gelangen.

Wiedergabe von einem USB-Gerät zur Massenspeicherung

Die Anlage ist mit einem USB-Anschluss an der Vorderseite ausgestattet. Sie können USB-Massenspeichergeräte wie USB-Flash-Speichergeräte und digitale Audioplayer (DAP) an diese Anlage anschließen. Dieses System kann kein USB-Gerät für die Massenspeicherung erkennen, dessen Leistungsbedarf die Werte 5 V/500 mA überschreiten.

WICHTIG

• Sie können keinen Computer an der Buchse USB MEMORY des Systems anschließen.
• Sie können jedoch mit dieser Anlage keine Daten an Ihr USB-Massenspeichergerät übertragen.
• Immer die Lautstärke auf „VOL-MIN“ einstellen, wenn andere Geräte angeschlossen oder abgetrennt werden.
• Schließen Sie das USB-Gerät für die Massenspeicherung direkt am System an. Die Verwendung eines USB Hub kann zu Fehlfunktionen führen.
• Speziell kodierte oder verschlüsselte Titel können auf dieser Anlage nicht wiedergegeben werden.

Anschließen eines USB-Gerätes für die Massenspeicherung

Wenn Sie ein USB-Gerät für die Massenspeicherung anschließen, lesen Sie auch die zugehörige Anleitung.

DAP oder

- Wenn Sie ein USB-Gerät für die Massenspeicherung abziehen, achten Sie darauf, dass das System in gestopptem Zustand ist.

Audiowiedergabe von einem USB-Gerät für die Massenspeicherung

Zum Starten: Zum Pausieren: Zum Stoppen: USB MEMORY USB MEMORY Zum Freigeben erneut drücken.

• Die USB-Anzeige im Display leuchtet, während USB MEMORY ausgewählt ist.

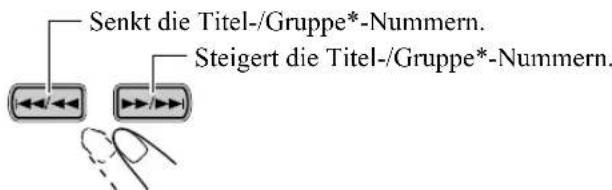

Zum Wählen eines Titels / einer Gruppe\*

Senkt die Titel-/Gruppe*-Nummern. Steigert die Titel-/Gruppe*-Nummern.

* Näheres zur Gruppenwahl siehe „Für MP3-Wiedergabe“ auf dieser Seite.

Wiedergabe von Audio-CD/MP3/USB-Massenspeichergerät fortsetzen

Wenn Sie während der Wiedergabe ■ drücken, wird die Stelle des Titels, an dem Sie die Wiedergabe gestoppt hatten, vom Gerät gespeichert.

Indem Sie CD ▶/■ oder USB MEMORY ▶/■ drücken, können Sie die Wiedergabe von dem Punkt an fortsetzen, an dem Sie die Wiedergabe gestoppt hatten.

Aktivierung der Fortsetzung der Wiedergabe

Wenn die Signalquelle CD oder USB MEMORY ist...

• Wenn 🚗drücken oder das USB-Massenspeichergerät abziehen, wird die gespeicherte Wiedergabeposition gelöscht.
• Um bei aktivierter Wiedergabefortsetzung wieder beim ersten Titel zu starten, drücken Sie zweimal ■ während der Wiedergabe und drücken Sie dann CD ▶/■ oder USB MEMORY ▶/■.

Für MP3-Wiedergabe

Entsprechend dem MP3-Wiedergabemodus fungieren ◀◀◀/◀◀/▶▶/▶▶ oder die Zifferntasten für die Gruppenwahl oder Musikstückwahl.

Beispiele:

Wenn der MP3-Wiedergabemodus „GROUP“ ist.

GR (Gruppe)-Anzeige MP3 GR ← 09 - 100

Gesamt-Gruppenzahl Gesamt-Stückzahl

Sie können den MP3-Wiedergabemodus wechseln, indem Sie MP3 MODE drücken.

- Bei jedem Drücken der Taste schaltet der MP3-Wiedergabemodus wie folgt um:

MP3 MODE

TRACK GROUP

TRACK:

• Nur Stücke werden erkannt (Gruppen werden ignoriert).
• |◀◀◀◀◀, ▶▶/▶▶| und die Zifferntasten fungieren für die Titelauswahl bei MP3-Disks.

GROUP:

• Sowohl Gruppen als auch Titel werden erkannt.
• |◀◀◀◀◀,▶▶,▶▶| und die Zifferntasten fungieren für die Gruppenauswahl bei MP3-Disks.
• Zifferntasten fungieren zur Wahl der Titelnummer innerhalb der Gruppe.

Wiedergabe von anderen Geräten

Zum Anschließen von anderen Geräten

Durch Verwendung eines Stereo-Ministeckerkabels (nicht mitgeliefert) können Sie Geräte mit Analog-Audioausgangsbuchsen wie einen Digital-Audio-Player oder ein Fernsehgerät usw. anschließen.

Stereo-Ministeckerkabel (nicht mitgeliefert)

AUX (Vorderseite) Tragbare Audio geräte, Spielmaschinen,

Wenn der Audioausgang am anderen Gerät nicht auf Stereo-Ministecker ausgelegt ist,

verwenden Sie einen Steckeradapter, um den Stereo-Ministecker in die entsprechende Buchse stecken zu können. Lesen Sie die Bedienungsanleitungen der anderen Geräte.

WICHTIG

- Immer die Lautstärke auf „VOL-MIN“ stellen, wenn andere Geräte angeschlossen oder abgetrennt werden.

Einstellung des Toneingangspegels von anderen Geräten

Sie können den Toneingangspegel angeschlossener Geräte nachregeln, falls das empfangene Signal zu schwach oder zu stark ist.

1 Wählen Sie AUX als Signalquelle.

2Stellen Sie den Eingangspegel ein.

AUX LVL 1: Normaler Eingangspegel (Werkseinstellung). Geeignet für Geräte mit geringem Ausgangspegel (z. B. ein mobiles Audiogerät).

AUX LVL 2: Abgesenkter Eingangspegel. Geeignet für Geräte mit hohem Ausgangspegel (z. B. einem DVD-Spieler).

memo

- Wenn Sie meinen, dass der Ausgangspegel des externen Geräts hoch ist, wählen Sie AUX LVL 2.

Quick Portable Link (QP Link)

Wenn Sie andere Geräte an der AUX-Buchse anschließen, z. B. einen Digital-Audio-Player, und diese abspielen, schaltet das Gerät automatisch auf AUX um.

Die Anzeige QP Link leuchtet, während QP Link aktiviert ist.

Wenn QP Link aktiviert ist...

• Wenn ein Audio-Signal am AUX-Eingang empfangen wird, und die Anlage wird eingeschaltet, schaltet das Gerät automatisch auf AUX.
• Wenn ein Audio-Signal am AUX-Eingang empfangen wird, und die Anlage ist im Bereitschaftsmodus, schaltet sich das Gerät automatisch ein und das Signal ist zu hören.
• Sie können die Signalquelle nicht umschalten, so lange am AUX-Eingang ein Signal empfangen wird.
  Wenn Sie versuchen, eine andere Signalquelle auszuwählen, blinkt die Anzeige QP Link mehrfach.

memo

• Während die Wiedergabe auf dem externen Audio-Gerät läuft, schaltet QP Link das System auch dann ein, wenn der Einschlaf-Timer oder Sie selbst das System auf Bereitschaft geschaltet haben. Schalten Sie in diesem Fall QP Link aus, oder stoppen Sie die Wiedergabe an dem Gerät, das an der AUX-Buchse angeschlossen ist.
• Wenn das an der AUX-Buchse empfangene Audio-Signal zu schwach ist, schaltet das Gerät nicht auf AUX um.
  • Die Signalquelle schaltet daher je nach abgespieltem Musikmaterial eventuell nicht auf AUX um.
• Es dauert ein oder zwei Sekunden, bis die Signalquelle auf AUX umschaltet, nachdem ein Digital-Audio-Player gestartet wurde und ein Signal ausgibt. Das liegt daran, dass das System eine Weile benötigt, um das Signal von dem externen Gerät zu erkennen.
• QP Link funktioniert nicht, wenn die Uhranzeige für den Bereitschaftsmodus ausgeschaltet wird.

Tägliche Bedienung—Klang und andere Einstellungen

Fernbedienung

CLOCK/ TIMER DIMMER A.STANDBY SLEEP SOUND TURBO AHB PRO SET/RESUME CANCEL DISPLAY PRESET UP, PRESET DOWN FADE MUTING VOLUME +/- BASS/ TREBLE

Hauptgerät

JVC BASS SOUND TURBO TREBLE DIMMER VOLUME +/-

Einstellen der Lautstärke

Sie können den Lautstärkepegel von 0 (VOL-MIN) bis 31 (VOL-MAX) einstellen.

Fernbedienung: Hauptgerät:

Zum kurzzeitigen Senken der Lautstärke

Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut, oder stellen den Lautstärkepegel ein.

Einstellen des Klangs

Zur Betonung des Klangs—SOUND TURBO

Diese Funktion betont den Klang.

Zur Verstärkung des Tiefenklangs —AHB PRO

Sie können den Basston verstärken, um reiche, volle Tiefen bei niedriger Lautstärke zu bewahren.

Zum Einstellen des Tons – BASS/TREBLE

Sie können die Pegel der Tiefen und Höhen von 0 bis +5 einstellen.

Zum Einstellen der Tiefen

Zum Einstellen der Höhen

Sie können die gleichen Funktionen auch an der Anlage bedienen. Wenn SOUND TURBO eingeschaltet ist (ON), wird BASS/TREBLE ausgeschaltet.

Anpassen der Display-Helligkeit – DIMMER

Sie können das Displayfenster abblenden.

DIMMER DIM ON DIM OFF (Abgebrochen)

Einstellung der Uhr

Ohne Einstellung der eingebauten Uhr können Sie nicht den Täglich-Timer (siehe Seite 22) verwenden.

• Zum Verlassen der Uhreinstellung drücken Sie CLOCK/TIMER nach Bedarf.
• Zum Zurückschalten zum vorherigen Schritt drücken Sie CANCEL.

1Aktiviert den Uhreinstellung-Modus.

- Wenn Sie die Uhr bereits vorher eingestellt haben, drücken Sie die Taste wiederholt, bis der Uhreinstellungsmodus (siehe Seite 22) gewählt ist.

2Stellen Sie die Uhrzeit ein.

3Stellen Sie die Minute ein.

PRESET UP PRESET DOWN SET/RESUME

„CLOCK OK“ erscheint, und die eingebaute Uhr beginnt zu arbeiten.

Zum Prüfen der aktuellen Zeitanzeige bei der Wiedergabe

Bei einem Stromausfall

Die Uhr verliert ihre Einstellung und wird auf „0:00“ zurückgesetzt. Sie müssen die Uhr im erneut einstellen.

Automatisch Ausschalten

Ausschalten des Systems nach beendeter Wiedergabe – Auto-Standby

Diese Funktion arbeitet nur dann, wenn die Signalquelle CD ist.

Wenn Auto-Standby verwendet wird, leuchtet die Anzeige A.STBY im Display auf.

Wenn die Disk-Wiedergabe stoppt, beginnt die Anzeige A.STBY zu blinken.

Wenn ca. 3 Minuten lang keine Disk-Bedienung erfolgt, während die Anzeige blinkt, schaltet die Anlage automatisch aus (auf Standby).

Zum Ausschalten der Anlage nach Ablauf einer bestimmten Zeit – Einschlaf-Timer

1 Geben Sie die Zeit ein (in Minuten).

SLEEP 10 20 30 60 90 120 OFF (Abgebrochen)

2Warten Sie, bis die eingestellte Zeit abgelaufen ist.

Zum Prüfen der Zeit bis zum Ausschalten

- Wenn Sie die Taste wiederholt drücken, können Sie die Ausschaltzeit ändern.

Erweiterte Radiofunktionen

Fernbedienung

Empfang von UKW-Sendern mit

Radio Data System

Das Radio Data System erlaubt es UKW-Sendern, ein zusätzliches Signal zusammen mit dem normalen Sendesignal auszustrahlen.

- Wenn ein UKW-Sender eingestellt ist, der den Dienst Radio Data System bietet.

Dieses System kann die folgenden Radio Data System-Signale empfangen.

PS(Programmservice)	Zeigt bekannte Sendernamen an.
PTY(Programmtyp)	Zeigt die Art der ausgestrahlten Programms an.
RT (Radiotext)	Zeigt vom Sender ausgestrahlte Textmeldungen.
Enhanced Other Networks	Bietet Informationen über die Art der Sendungen, die von Radio Data System-Sendern auf verschiedenen Netzwerken ausgestrahlt werden.

Zur Anzeige der Radio Data System-Informationen

Während des Empfangs eines UKW-Senders...

PS Sende	crscheint. „NO PS“ erscheint, wenn kein Signal gesendet wird.
PTY Der	Sendeprogrammtyp wird angezeigt. „NO PTY“ erscheint, wenn kein Signal gesendet wird.
RT Vom	Sender ausgestrahlte Textmeldungen werden angezeigt. „NO RT“ erscheint, wenn kein Signal gesendet wird.

Suchen eines Programms mit

PTY-Codes

Sie können ein bestimmtes Programm unter den Festsenderkanälen (siehe Seite 10) durch Angabe der PTY-Codes aufsuchen.

Zum Suchen eines Programms mit PTY-Codes

1 Während des Empfangs eines UKW-Senders...

2 Wählen Sie einen PTY-Code.

NEWS ⇌ AFFAIRS ⇌ INFO ⇌ SPORT ⇌ EDUCATE ⇌ DRAMA ⇌ CULTURE ⇌ SCIENCE ⇌ VARIED ⇌ POP M ⇌ ROCK M ⇌ EASY M ⇌ LIGHT M ⇌ CLASSICS ⇌ OTHER M ⇌ WEATHER ⇌ FINANCE ⇌ CHILDREN ⇌ SOCIAL ⇌ RELIGION ⇌ PHONE IN ⇌ TRAVEL ⇌ LEISURE ⇌ JAZZ ⇌ COUNTRY ⇌ NATION M ⇌ OLDIES ⇌ FOLK M ⇌ DOCUMENT ⇌ zurück zum Anfang

3Starten Sie den Suchlauf.

PTY SEARCH SEARCH E##5

Beisp.: Wenn „NEWS“ gewählt ist

Der Receiver sucht 30 UKW-Festsender ab, stoppt wenn der gewünschte Sender gefunden ist, und stimmt diesen Sender ab.

• Wenn kein Programm gefunden wird, „NOT“ und „FOUND“ erscheinen abwechselnd im Display.
• Der Suchlauf kann jederzeit durch Drücken von PTY SEARCH abgebrochen werden.

Zum Fortsetzen des Suchlaufs, wenn bei einem ungewünschten Sender angehalten wurde

Während die Anzeigen im Display blinken, drücken Sie PTY SEARCH erneut.

Kurzfristig automatisch zu einem Programm

Ihrer Wahl umschalten

Die Enhanced-Other-Networks-Funktion erlaubt es der Anlage, kurzfristig zu einem anderen UKW-Sender umzuschalten, der ein Programm Ihrer Wahl ausstrahlt (TA, NEWS oder INFO).

- Diese Funktion arbeitet beim Hören eines UKW-Senders, der die gewünschten Signale ausstrahlt.

Beim Hören eines UKW-Senders wählen Sie einen der folgenden Punkte aus:

TA Verkehrsansagen in Ihrem Gebiet

NEWS Nachrichten

INFO Programm, das Ratschläge jeder Art vermittelt

Wie die Enhanced-Other-Networks-Funktion praktisch arbeitet:

FALL 1

Wenn ein Sender nicht das Programm Ihrer Wahl ausstrahlt

Die Anlage bleibt weiterhin auf den aktuellen Sender abgestimmt.

Wenn ein Sender das Programm Ihrer Wahl ausstrahlt, schaltet die Anlage automatisch auf diesen Sender um. Die TA/News/Info-Anzeige beginnt zu blinken.

Wenn das Programm beendet ist, schaltet die Anlage auf der vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört zu blinken auf und leuchtet ständig).

FALL 2

Wenn der aktuell abgestimmte Sender das Programm Ihrer Wahl ausstrahlt

TA/News/Info-Anzeige beginnt zu blinken.

Wenn das Programm beendet ist, hört die Anzeige zu blinken auf (die Funktion bleibt aktiv).

Spezielle Funktionen für Discs und USB-Geräte für die Massenspeicherung

Fernbedienung

Programmierung der Wiedergabereihenfolge—

Programmwiedergabe

Sie können die Wiedergabereihenfolge der Titel (bis zu 32) vor dem Wiedergabebeginn bestimmen.

• Die Programmwiedergabe kann nur im Modus MP3 TRACK verwendet werden.
- Sie können alle programmierten Stücke durch Drücken von REPEAT wiederholen.

1 Vor dem Wiedergabebeginn drücken Sie PROGRAM.

PROGRAM PROGRAM

2 Wählen Sie die Titel für Programmwiedergabe.

StücknummerProgrammschritt

1

2

3

4

5

6

7

8

9

0

≥10

Beispiele:

Zur Wahl von Titelnummer 5 drücken Sie 5.

Zur Wahl von Titelnummer 15 drücken Sie ≥10 → 1 → 5.

Zur Wahl von Titelnummer 30 drücken Sie ≧10 → 3 → 0.

(Bei MP3-Quellen mit 100 oder mehr Titeln) Zur Wahl von Titelnummer 125 drücken Sie zweimal ≈0 → 1 → 2 → 5.

* Bei bis zu 99 Titeln können Sie ≥10 zweimal drücken, um in den Zustand vor dem Drücken von ≥10 zurück zu gelangen.

3 Wiederholen Sie die Schritte 2, um weitere Titel zu programmieren.
4Starten Sie die Wiedergabe.

oder

Die gewählten Titel werden in der programmierten Reihenfolge abgespielt.

Zum Überspringen eines Titels:	Zum Pausieren:	Zum Stoppen:
	oder
	Zum Freigebenerncut drücken.

- Titel lassen sich während der Programmwiedergabe nicht mit den Zifferntasten auswählen.

Zum Prüfen der Programminhalte

Während die PRGM-Anzeige im Display erscheint und vor der Wiedergabe...

In der programmierten Reihenfolge.

In der umgekehrten Reihenfolge.

Zum Modifizieren des Programms

Während die PRGM-Anzeige im Display erscheint und vor der Wiedergabe...

Zum Löschen des letzten Schritts:	Zum Löschen des gesamten Programms:
Zum Hinzufügen von Schritten im Programm:
Wiederholen Sie Schritt 2 auf Seite 19.

Zum Verlassen der Programmwiedergabe

Während die PRGM-Anzeige im Display erscheint...

Durch Drücken von ■ wird die Programmwiedergabe ebenfalls aufgehoben.

- Während der Programmwiedergabe (die PRGM-Anzeige erscheint im Display) können Sie nicht die Disk-Fächer öffnen. Wenn keine Bedienung vorgenommen wird, wird die Programmwiedergabe aufgehoben, und Sie können die Disk-Fächer öffnen.

Zufällige Wiedergabe—Zufallswiedergabe

Sie können alle Titel auf der ausgewählten Disk und dem USB-Massenspeichergerät beliebig abspielen.

- Sie können alle Titel (⊂ALL) durch Drücken der Taste REPEAT wiederholen.

Drücken Sie RANDOM.

Die Wiedergabe beginnt in zufälliger Reihenfolge.

- Wenn der Modus „GROUP“ für die MP3-Disk gewählt ist. Er wird aufgehoben.

Die Zufallswiedergabe endet, wenn alle Titel abgespielt sind.

Zum Überspringeneines Titels:	Zum Pausieren:	Zum Stoppen:
	oderZum Freigebenerneut drücken.

- Titel lassen sich während der Zufallswiedergabe nicht mit den Zifferntasten auswählen.

Zum Verlassen der Zufallswiedergabe

Während die Anzeige RAND im Display erscheint...

Wiederholt abspielen—

Wiederholwiedergabe

Sie können die Wiedergabe wiederholen.

Für CD/MP3 (TRACK-Modus):

Für MP3 (GROUP-Modus):

Während der Programmwiedergabe:

Während der Zufallswiedergabe:

1	Wiederholt das aktuelle Stück.
GR	Wiederholt alle Stücke in der aktuellen Gruppe (nur für MP3-Wiedergabe in „GROUP“).
ALL	Alle Titel werden wiederholt.(Auswählbar bei normaler und Zufallswiedergabe)
	Wiederholt das Programm.

Sperre der Disk-Ausgabe—Kindersperre

Sie können die Disk-Fächer sperren, so dass die eingesetzte Disks nicht entnommen werden kann.

- Dies ist möglich, wenn die Anlage im Standby-Betrieb ist.

Bei geschlossenen Disk-Fächern...

Zum Aufheben der Sperre, das gleiche Verfahren wiederholen.

„UNLOCKED“ erscheint im Display.

Timer-Funktionen

Fernbedienung

STANDBY/ON I SET/RESUME CANCEL CLOCK/ TIMER PRESET UP, PRESET DOWN JVC

Einstellung des Timers

Bei Verwendung des Täglich-Timers können Sie zu Musik usw. aufwachen.

• Sie können drei Einstellungen für den Täglich-Timer speichern, aber nur einen der Timer zur Zeit aktivieren.
• Zum Verlassen der Timer-Einstellung drücken Sie CLOCK/TIMER nach Bedarf.
• Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie CANCEL. Sie können zum vorherigen Schritt zurückkehren.

Wie der Täglich-Timer praktisch arbeitet

Wenn der Täglich-Timer eingestellt ist, leuchten die Timer-Anzeige ( ) und die Timer-Nummer (1, 2 oder 3) im Display. Der Täglich-Timer wird jeden Tag zur gleichen Zeit aktiviert, bis er manuell ausgeschaltet oder ein anderer Täglich-Timer aktiviert wird.

Wenn die Einschaltzeit erreicht ist

Das System schaltet sich ein, stellt den angegebenen Sender ein oder beginnt mit der Wiedergabe der gewählten Signalquelle.

• Wenn „P ---“ ausgewählt wird, wird der zuletzt angegebene Sender ausgewählt.
• Wenn „VOL –“ ausgewählt wird, wird der zuletzt angegebene Wert ausgewählt.
• Während der Täglich-Timer arbeitet, blinken die Timer-Anzeige ( ) und die Timer-Nummer-Anzeige (1, 2 oder 3) im Display.
• Die Timereinstellung bleibt gespeichert, bis Sie sie ändern.
• Ohne Aufheben des Täglich-Timer können Sie die Quelle ändern oder die Lautstärke einstellen, nachdem der Täglich-Timer mit der Wiedergabe beginnt.

1 Wählen Sie eine der gewünschten Timer-Einstellbetriebsarten—Daily 1 Timer, Daily 2 Timer oder Daily 3 Timer.

Beisp.: Wenn der Einstellmodus Daily Timer 1 gewählt ist

Fortsetzung nächste Seite...

2 Nehmen Sie die Timereinstellung nach Wunsch vor.

① Stellen Sie die Stunde und dann die Minute für die Einschaltzeit ein.

② Stellen Sie die Stunde und dann die Minute für die Ausschaltzeit auf die gleiche Weise ein.
③ Wählen Sie die Wiedergabequelle – „TUNER FM“, „TUNER AM“, „CD“, „AUX“ oder „USB“.

Für „TUNER FM“ und „TUNER AM“:

Wählen Sie eine Preset-Nummer oder „P ---“, indem Sie PRESET UP oder PRESET DOWN und dann SET drücken.

④ Stellen Sie die Lautstärke ein.

Wenn Sie „VOL –“ auswählen, wird die Lautstärke auf den Pegel eingestellt, der vor dem Ausschalten eingestellt war.

3 Schalten Sie die Anlage aus (bei Standby), wenn Sie den Timer mit eingeschalteter Anlage eingestellt haben.

STANDBY/ON

0/1

Zum Ausschalten des Timers nach der Einstellung

Da der Täglich-Timer zur gleichen Zeit an jedem Tag aktiviert wird, kann es nötig sein, ihn an bestimmten Tagen aufzuheben.

1 Wählen Sie den aufzuheben gewünschten Timer.

2 Den gewählten Timer ausschalten.

Die Ziffernanzeige entsprechend dem Täglich-Timer wird ausgeschaltet.

Zum erneuten Einschalten des Timers wiederholen Sie die obigen Schritte und drücken in Schritt 2...

Die Ziffernanzeige entsprechend dem Täglich-Timer leuchtet auf.

Zusätzliche Informationen

Weitere Informationen zu diesem System

Tägliche Bedienung—Wiedergabe (siehe

Seiten 9 bis 13)

Rundfunkempfang:

• Wenn Sie einen neuen Sender unter einer belegten Festsendernummer speichern, wird der vorher unter dieser Festsendernummer vorhandene Sender gelöscht.
• Die Festsender bleiben, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, nur noch einige Tage lang abgespeichert. In diesem Fall speichern Sie die Sender erneut ab.

Wiedergabe von Disk/USB-Geräte für die Massenspeicherung:

- Bei Verwendung einer 8 cm Disk setzen Sie diese in den inneren Kreis des Disk-Fachs.

- Dieses System lässt keine sog. „packet write“ Disks zu.

- Für MP3-Wiedergabe...

- MP3-Disks erfordern eine längere Auslesezeit als normale CDs. (Das liegt an der Komplexität der Gruppe/Datei-Konfiguration.)

- Manche MP3-Dateien können nicht wiedergegeben werden und werden übersprungen. Das ist ein Resultat ihrer Aufnahmeverfahren und Bedingungen.

- Bei der Herstellung von MP3-Disks verwenden Sie ISO 9660 mit Level 1 oder Level 2 als Disk-Format.

- Das System kann MP3-Dateien mit der Dateierweiterung <.mp3> abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).

- Manche Zeichen oder Symbole werden nicht richtig im Display angezeigt. Die maximale im Display gezeigte Zeichenzahl ist 32 (ohne Erweiterungscode) für Dateien und 30 für ID3-Marken.

– Wir empfehlen, jede MP3-Datei mit einer Sampling-Rate von 44,1 kHz und Bitrate von 128 kbps zu erstellen.

– Dieses System erkennt insgesamt 500 Titel und 200 Gruppen auf einer MP3-Disk oder 999 Titel und 250 Gruppen auf einem USB-Massenspeichergerät. Solche, die die Maximalzahl überschreiten, können nicht erkannt werden.

– Die Wiedergabereihenfolge von MP3-Titeln kann sich von der beabsichtigten unterscheiden. Wenn ein Ordner keine MP3-Titel enthält, werden sie ignoriert.

MP3 Gruppen-/Titel-Konfiguration

Diese Anlage spielt MP3-Titel wie folgt ab. Die Wiedergabereihenfolge in der Abbildung gilt für MP3-Titel auf der Disk. MP3-Titel auf USB-Massenspeichergeräten können anders wiedergegeben werden.

Quick Portable Link (QP Link)

- Das System merkt sich den Ein-/Ausschaltzustand von QP Link auch dann, wenn das Netzkabel abgezogen und wieder eingesteckt wird.

- Die Signalquelle bleibt auf AUX eingestellt, wenn Sie externe Geräte wie z. B. Digital-Audio-Player stoppen.

Tägliche Bedienung – Klang und andere Einstellungen (siehe Seiten 14 bis 16)

Einstellen der Lautstärke:

- Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen.

Einstellen des Klangs:

- Diese Funktion beeinflusst auch den Klang über die Kopfhörer.

- SOUND TURBO und AHB PRO können nicht gleichzeitig verwendet werden.

Einstellung der Uhr:

- „0:00“ blinkt im Displayteil, bis Sie die Uhr einstellen.

- Die Uhr kann 1 oder 2 Minuten im Monat vor- oder nachgehen. In diesem Fall muss die Uhrzeit neu eingestellt werden.

Automatisch Ausschalten:

- Auto-Standby kann nicht auf die folgenden Weisen aufgehoben werden.

• Anpassen der Displayhelligkeit
  – Einstellen Sie die Lautstärke ein
  – Einstellen des Klangs

Erweiterte Radiofunktionen (siehe Seiten 17 und 18)

Beschreibungen der PTY-Codes

NEWS: Nachrichten

AFFAIRS: Erweiterte, regionale Nachrichten oder Berichte

INFO: Sendungen über medizinische Hilfe, Wettervorhersagen, etc.

SPORT: Sportereignisse

EDUCATE: Lehrprogramme

DRAMA: Hörspiele

CULTURE: Nationale oder regionale Kultursendungen

SCIENCE: Sendungen über Naturwissenschaften und Technik

VARIED: Andere Sendungen, z. B. Komödien, Karneval o. ä.

POP M: Popmusik

ROCK M: Rockmusik

EASY M: Middle-of-the-Road (gewöhnfelsy Listening" genannt)

LIGHT M: Leichte Musik

CLASSICS: Klassische Musik

OTHER M: Andere Musikrichtungen

WEATHER: Wettervorhersage

FINANCE: Berichte aus Handel und Wirtschaft, Aktienmarkt usw.

CHILDREN: Unterhaltungssendungen für Kinder

SOCIAL: Sendungen über soziale Aktivitäten

RELIGION: Sendungen, die sich im weitesten Sinne mit Glaubens- und Existenzfragen oder ethischen Fragen beschäftigen

PHONE IN: Sendungen, in denen Menschen ihre Ansichten per Telefon oder in anderer Form öffentlich äußern können

TRAVEL: Sendungen über Reiseziele, Abenteuerreisen, Reiseideen und gelegenheiten

LEISURE: Sendungen über Freizeitaktivitäten wie Gartenarbeit, Kochen, Angeln usw.

JAZZ: Jazzmusik

COUNTRY: Country-Musik

NATION M: Aktuelle Musik aus Regionen anderer Länder in deren Landessprache

OLDIES: Pop-Hits aus früherer Zeit

FOLK M: Volksmusik bzw. Folk-Musik

DOCUMENT: Sendungen, die sich in dokumentarischem Stil mit Tatsachen beschäftigen

Spezielle Funktionen für Discs und USB-Geräte für die Massenspeicherung (siehe Seiten 19 bis 21)

Programmierung der Wiedergabereihenfolge—Programmwiedergabe:

- Wenn Sie versuchen, ein 33. Stück zu programmieren, erscheint „FULL“ im Display.

- Während der Programmierschritte... Ihr Eintrag wird ignoriert, wenn Sie versucht haben, eine Gegenstandsnummer zu programmieren, die auf der Disk nicht vorhanden ist (z.B. Wahl von Stück 14 auf einer Disk, die nur 12 Stücke enthält).

Timer-Funktionen (siehe Seiten 22 und 23)

• Die Timer-Eingaben werden, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, sofort gelöscht. Sie müssen zuerst die Uhr einstellen, und danach erneut den Timer.

- Wenn Sie den Einschlaf-Timer einstellen, nachdem der Täglich-Timer mit der Wiedergabe der gewählten Signalquelle begonnen hat, wird die Einstellung des Täglich-Timers aufgehoben.

Sonstige

Die folgenden Einstellungen werden vom System für zwei bis drei Tage nach dem Abziehen des Netzkabels gespeichert. Nach einigen Tagen werden die Einstellungen auf die Werksvoreinstellungen bestellt, so dass Sie das System neu einstellen müssen. Preset-Sender, Lautstärke, BASS/TREBLE, AHB PRO, SOUND TURBO, AUX LEVEL, QP Link und der Timer.

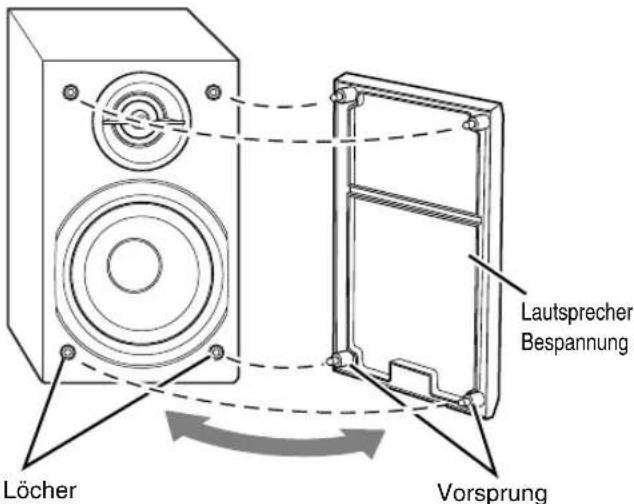

Zum Abnehmen der Lautsprecherbespannungen

Löcher Vorsprung Lautsprecher Bespannung

Störungssuche

Wenn Sie ein Problem mit Ihrem System haben, gehen Sie zunächst diese Liste durch, um hier eine mögliche Lösung zu finden, bevor Sie das Gerät zum Kundendienst einreichen.

Allgemeines:

Einstellungen oder Eingaben werden plötzlich annulliert, bevor Sie fertig sind.

⇒Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert.

⇒Der eingebaute Mikroprozessor weist eine Fehlfunktion wegen elektrischer Störungen auf. Ziehen Sie den Netzstecker ab und stecken ihn erneut ein.

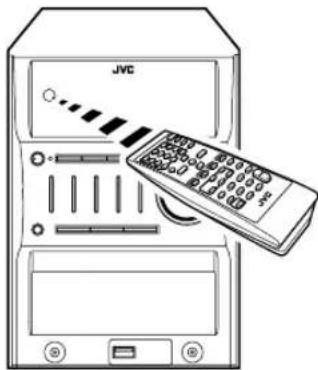

Unfähig, das System von der Fernbedienung zu steuern.

⇒ Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor am System.

⇒ Richten Sie den Fernbedienungssensor auf die Frontplatte.

→Signale können den Fernbedienungssensor nicht erreichen. Gehen Sie näher an die Anlage heran.

⇒Die Batterien sind erschöpft.

JVC

Kein Ton von den Lautsprechern.

⇒Lautsprecherverbindungen sind falsch oder locker (siehe Seite 7).

⇒Kopfhörer sind angeschlossen (siehe Seite 9).

Das System schaltet sich nicht aus.

⇒QP Link ist aktiv (siehe Seite 13).

Bedienung des Radios:

Schwer hörbare Sendungen wegen Rauschen (siehe Seiten 4 bis 6)

→Antennenverbindungen sind falsch oder locker.

⇒Die AM-Rahmenantenne ist zu nahe am System.

⇒Die UKW-Antenne ist nicht richtig ausgestreckt und platziert.

Disk-Vorgänge:

Die Disk wird nicht abgespielt.

⇒ Die Disk ist umgekehrt eingesetzt. Setzen Sie die Disk mit der Beschriftungsseite nach oben weisend ein.

Der Disk-Klang ist unterbrochen.

⇒Die Disk ist zerkratzt oder schmutzig.

Das Disk-Fach öffnet oder schließt sich nicht.

⇒Der Netzstecker ist nicht eingesteckt.

⇒Kindersperre ist aktiv (siche Seite 21).

Timer-Funktionen:

Täglich-Timer arbeiten nicht.

⇒Die Anlage war bei Erreichen der Einschaltzeit bereits eingeschaltet. Der Timer arbeitet nur bei ausgeschalteter Anlage.

Wartung

Um beste Leistung mit der Anlage zu erzielen, halten Sie Ihre Disks und Mechanismen immer sauber.

Umgang mit Disks

• Beim Entnehmen einer Disk aus ihrer Hülle immer den Mittenhalter der Hülle leicht eindrücken und die Disk an den Rändern haltend herausheben.
• Berühren Sie nicht die glänzende Seite der Disk, und biegen Sie die Disk nicht.
• Setzen Sie die Disk nach der Verwendung in die Hülle zurück, um Verbiegen zu vermeiden.
• Achten Sie darauf, nicht die Oberfläche der Disk zu zerkratzen.
• Schützen Sie die Disk vor direktem Sonnenlicht, extremen Temperaturen und Feuchtigkeit.

Zum Reinigen der Disk:

Wischen Sie die Disk mit einem weichen Lappen gerade von der Mitte nach außen hin ab.

Reinigung der Anlage

• Flecken müssen mit einem weichen Lappen abgewischt werden. Bei schwerer Verschmutzung der Anlage einen Lappen mit wässeriger, neutraler Spülmittellösung tränken, gut auswringen, die Anlage abwischen, und dann mit einem trockenen Lappen trockenwischen.
• Um Beeinträchtigung der Qualität der Anlage, Beschädigung, oder Abpellen der Lackierung zu vermeiden, auf folgendes achten:
  – NICHT mit einem harten Tuch abwischen.
  – NICHT gewaltsam abwischen.
  – NICHT mit Lösungsmitteln wie Terpentin oder Benzol abwischen.
  – NICHT flüchtige Substanzen wie etwa Insektensprays darauf sprühen.
  – NICHT Gummi- oder Plastikteile längere Zeit in Berührung lassen.

Technische Daten

Verstärkersektion

Ausgangsleistung: 80 W pro Kanal, min. RMS, betrieben an 6 Ω bei 1 kHz und weniger als 10% THD (gesamter harmonischer Verzerrungen). (IEC268-3)

Lautsprecher/Impedanz: 6 Ω – 16 Ω

Audioeingang AUX

Eingangsempfindlichkeit/ Impedanz:

LEVEL1: 150 mV/47 kΩ

LEVEL2: 500 mV/47 kΩ

USB: Vers.1.1

Tuner-Sektion

UKW-Abstimmbereich: 87,50 MHz – 108,00 MHz

MW-Abstimmbereich: 522 kHz – 1 629 kHz

CD-Player-Sektion

Dynamikumfang: 85 dB

Signal-Rauschabstand: 85 dB

Gleichlaufschwankungen: Unmessbar

Allgemeines

Betriebsstromanforderungen:

Wechselstrom 230 V,50 Hz

Leistungsaufnahme: 145 W (im Betrieb)

20 W (bei Standby)

0,9 W (Standby und mit ausgeschaltetem Display)

Abmessungen (ca.): 175 mm × 246 mm × 415 mm (B/H/T)

Gewicht (ca.): 6,2 kg

Lautsprecher

Typ: 2-Weg

Bassreflextyp

Lautsprecherchassis: Tieftöner: 12 cm Konus × 1

Hochtöner: 4 cm Konus × 1

Impedanz: 6 Ω

Abmessungen (ca.): 145 mm × 246 mm × 199 mm (B/H/T)

Gewicht (ca.): je 2,2 kg

Mitgeliefertes Zubehör

Siehe Seite 4.

Die technischen Daten und das Design können sich ohne Ankündigung ändern.

Teile-Index

Zur Verwendung der Tasten und Regler siehe betreffende Seiten.

Fernbedienung

Technische gegevens 26

10A.STBY (automatisch standby) indicator

Dynamisch bereik: 85 dB

Stroomvereisten: 230 V, 50 Hz wisselstroom
