BEDIENUNGSANLEITUNG Akoya P55830 MD 20830 MEDION

9. Energiebesparing 13

10. Oplossen van problemen....14

1. Zu dieser Anleitung 38

1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter 38

2. Bestimmungsgemäßer Gebrauch 38

3. Konformitätsinformation....39

4. Sicherheitshinweise 39

4.1. Betriebssicherheit....39
4.2. Aufstellungsort 40
4.3. Reparatur 40
4.4. Umgebungstemperatur 40
4.5. Stromversorgung....41

5. Lieferumfang 41

6. Geräteübersicht 42

6.1. Vorderseite 42
6.2. Rückseite 43

7. Inbetriebnahme....44

7.1. Vor dem Anschluss des Bildschirms....44
7.2. Montage des Fußes....44
7.3. Bildschirm aufstellen 45
7.4. Bildschirm anschließen 45
7.5. Bildschirm einschalten....45
7.6. Bildschirmauflösung einstellen 46

8. Bildschirmmenü....47

8.1. Das OSD-Menü......47

9. Stromspareinrichtungen....48

10. Fehlerbehebung 49

10.1. Kein oder Störungen im Bild....49
10.2. Fehlerhafte Farbdarstellung; Bild ist zu hell/zu dunkel....49

11. Reinigung 49

12. Recycling und Entsorgung......49

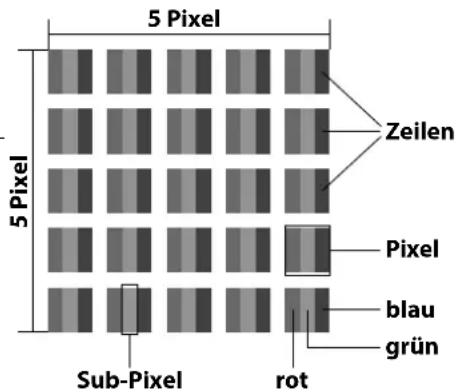

13. Pixelfehler bei Bildschirmen 50

14. Energy Star 50

15. Technische Daten....51

15.1. Produktdatenblatt 52

16. Impressum....53

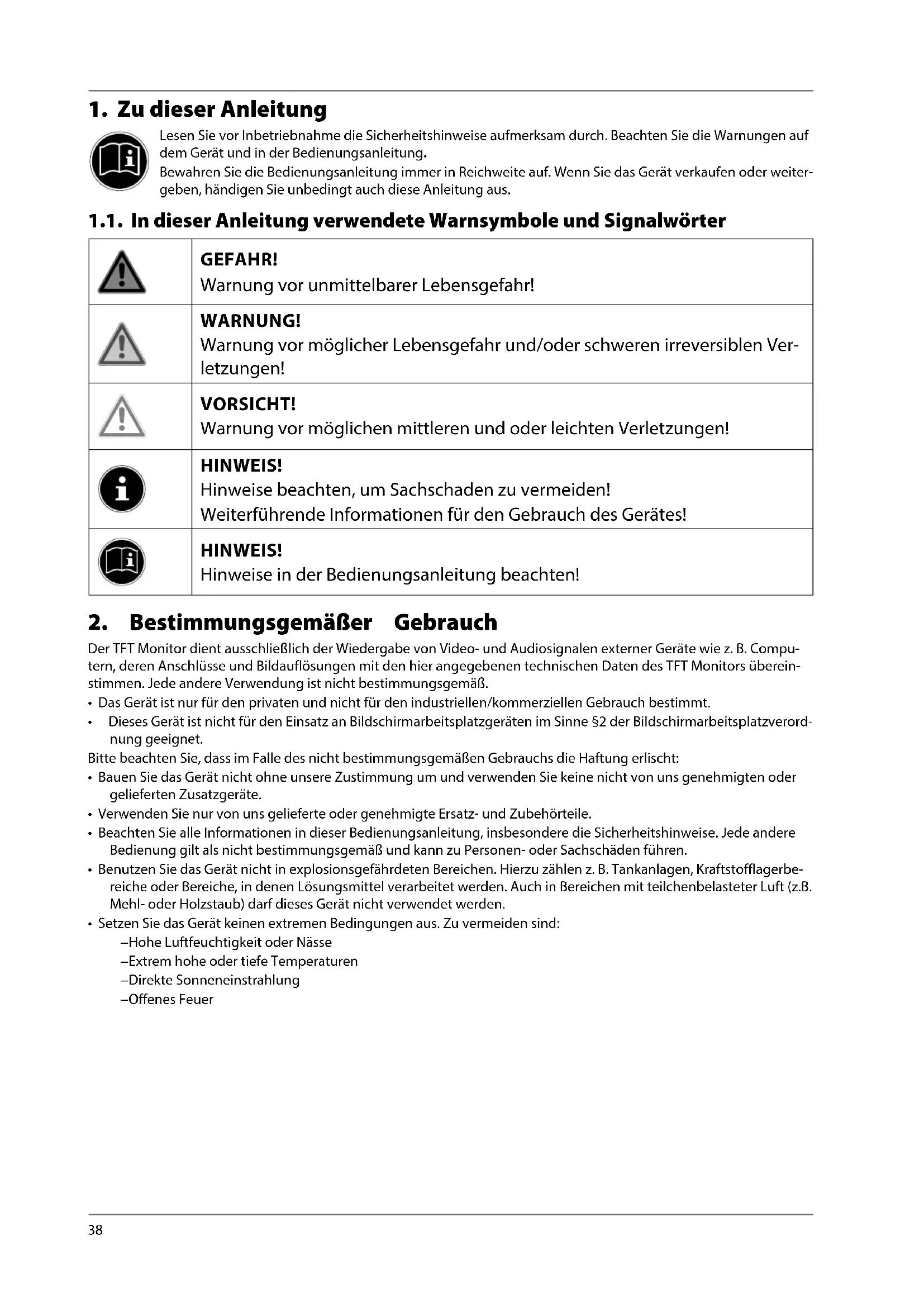

1. Zu dieser Anleitung

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter

	GEFAHR!Warnung vor unmittelbarer Lebensgefahr!
	WARNUNG!Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
	VORSICHT!Warnung vor möglichen mittleren und oder leichten Verletzungen!
	HINWEIS!Hinweise beachten, um Sachschaden zu vermeiden!Weiterführende Informationen für den Gebrauch des Gerätes!
	HINWEIS!Hinweise in der Bedienungsanleitung beachten!

2. Bestimmungsgemäßer Gebrauch

Der TFT Monitor dient ausschließlich der Wiedergabe von Video- und Audiosignalen externer Geräte wie z. B. Computern, deren Anschlüsse und Bildauflösungen mit den hier angegebenen technischen Daten des TFT Monitors übereinstimmen. Jede andere Verwendung ist nicht bestimmungsgemäß.

• Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.
• Dieses Gerät ist nicht für den Einsatz an Bildschirmarbeitsplatzgeräten im Sinne §2 der Bildschirmarbeitsplatzverordnung geeignet.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
• Benutzen Sie das Gerät nicht in explosionsgefährdeten Bereichen. Hierzu zählen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf dieses Gerät nicht verwendet werden.
• Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:

–Hohe Luftfeuchtigkeit oder Nässe
-Extrem hohe oder tiefe Temperaturen
-Direkte Sonneneinstrahlung
-Offenes Feuer

3. Konformitätsinformation

Hiermit erklärt die Medion AG, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt:

• EMV-Richtlinie 2004/108/EG
• Niederspannungsrichtlinie 2006/95/EG
• RoHS-Richtlinie 2011/65/EU.
- Öko-Design Richtlinie 2009/125/EG (Verordnung 1275/2008)

Allerdings ist dieses Gerät mit keiner vollständigen Funktion zur Minimierung des Verbrauchs gemäß der Ökode-sign-Richtlinie ausgestattet. Diese Funktion wird in der Regel bei dieser Produktkategorie durch das angeschlossene Endgerät (Personal Computer) definiert bzw. vorgegeben.

4. Sicherheitshinweise

4.1. Betriebssicherheit

- Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!

▶ Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

GEFAHR!

Verletzungsgefahr!

Bei übermäßigem Druck auf das Display, besteht die Gefahr das es bricht!

Packen Sie die geborstenen Teile mit Schutzhandschuhen ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center.
Waschen Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemikalien austreten können.

- Berühren Sie den Bildschirm nicht mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.

4.2.Aufstellungsort

• Halten Sie Ihren Bildschirm und alle angeschlosse nen Geräte von Feuchtigkeit fern und ver meiden Sie Staub, Hitze, direkte Sonneneinstrahlung und offene Brandquellen (Kerzen oder ähnliches). Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des Bildschirms führen.
• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse, wie Regen, Schnee etc. das Gerät beschädigen könnten.
• Setzen Sie das Gerät und das Netzteil nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf oder neben das Gerät und das Netzteil. Eindringende Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Schlitze und Öffnungen des Bildschirms dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!
• Verlegen Sie die Kabel so, dass niemand darauf treten, oder darüber stolpern kann.
• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um ein Herunterfallen des Bildschirms zu ver meiden.
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen und eine angenehme Arbeitsplatzergonomie zu gewährleisten.
• Machen Sie regelmäßig Pausen bei der Arbeit an Ihrem Bildschirm, um Verspannungen und Ermüdungen vorzubeugen.

4.3. Reparatur

- Wenden Sie sich an den Kundendienst, wenn:

—das Netzkabel angeschmort oder beschädigt ist

-Flüssigkeit in den Bildschirm eingedrungen ist

—der Bildschirm nicht ordnungsgemäß funktioniert

—der Bildschirm heruntergefallen, oder das Gehäuse beschädigt ist.

- Überlassen Sie die Reparatur Ihres Bildschirms ausschließlich qualifiziertem Fachpersonal.

- Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten Servicepartner.

4.4. Umgebungstemperatur

- Der Bildschirm kann bei einer Umgebungstempera tur von 0 °C bis +35 °C und bei einer relati von Luftfeuchtigkeit von < 80 % (nicht kondensierend) betrieben werden.

- Im ausgeschalteten Zustand kann der Bildschirm bei -20^ bis +60^ gelagert werden.

GEFAHR!

Stromschlaggefahr!

Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner halb des Bildschirms kommen, die einen elektrischen Kurzschluss verursachen kann.

Warten Sie nach einem Transport des Bildschirms solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.

4.5. Stromversorgung

GEFAHR!

Stromschlaggefahr!

Auch bei ausgeschaltetem Netzschalter sind Teile des Gerätes unter Spannung.

Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen, oder das Gerät gänzlich von Spannung freizuschalten, ziehen Sie den Netzstecker aus der Steckdose.

• Betreiben Sie den Bildschirm nur an einer leicht erreichbaren und in der Nähe befindlichen Schutzkontakt-Steckdose mit 100 - 240 V\~, 50/60 Hz.
• Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.

GEFAHR!

Stromschlaggefahr!

Im Inneren des Bildschirms befinden sich stromführende Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes.

Öffnen Sie niemals das Gehäuse des Bildschirms und führen Sie keine Gegenstände durch die Schlitze und Öffnun gen ins Innere des Bildschirms!

• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.
• Halten Sie mindestens einen Meter Abstand von hoch frequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherbo xen, Mobiltelefon usw.), um Funktionsstörungen und Datenverlust zu vermeiden.

5. Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Bildschirm haben Sie erhalten:

• Bildschirm
• VGA-Kabel
  • DVI-Kabel
• Audiokabel
• Bildschirmfuß

- Netzanschlusskabel

- Dokumentation

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!

▶ Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

6. Geräteübersicht

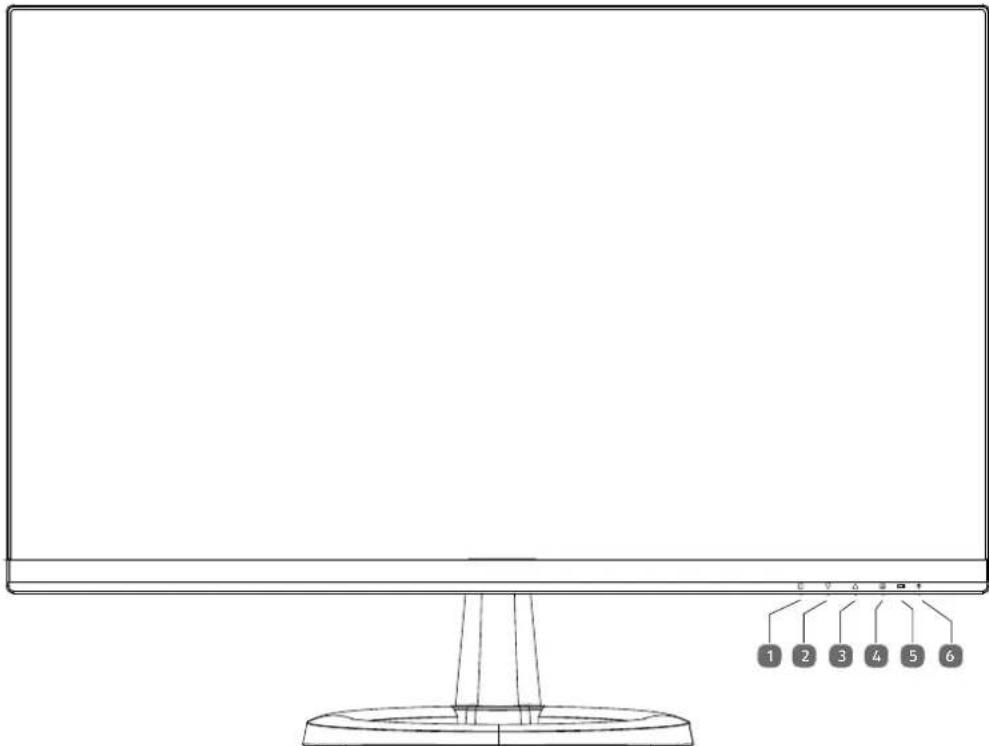

6.1. Vorderseite

1 2 3 4 5 6

1) – Öffnen / Schließen des Menüs im Grundzustand Tasten 📊 gedrückt halten: Sperren/Entsperren der Ein-/Standby-Taste im Grundzustand Tasten 📊 gedrückt halten: Sperren/Entsperren der Menü-Taste Um die Sperrung zu aktivieren/deaktivieren halten Sie die Tasten gedrückt, bis der angezeigte Balken komplett von links nach rechts gewandert ist. Eine Meldung erscheint auf dem Bildschirm.
2) – Im Menü: nach unten navigieren im Grundzustand: Öffnen des Menüs KONTRAST/HELLIGKEIT
3) – Im Menü: nach oben navigieren im Grundzustand: Automatische Anpassung des Bildes (nur VGA); Bildmodi wählen (nur HDMI/DVI)
4) - Im2Menü: Auswahl bestätigen im Grundzustand: Auswahl der Bildquelle
5) Betriebs-LED zeigt den Betriebszustand an blau: Bildschirm ist eingeschaltet, orange: Bildschirm ist im Standby- Modus
6) - Bildschirm einschalten / in den Standby-Modus schalten

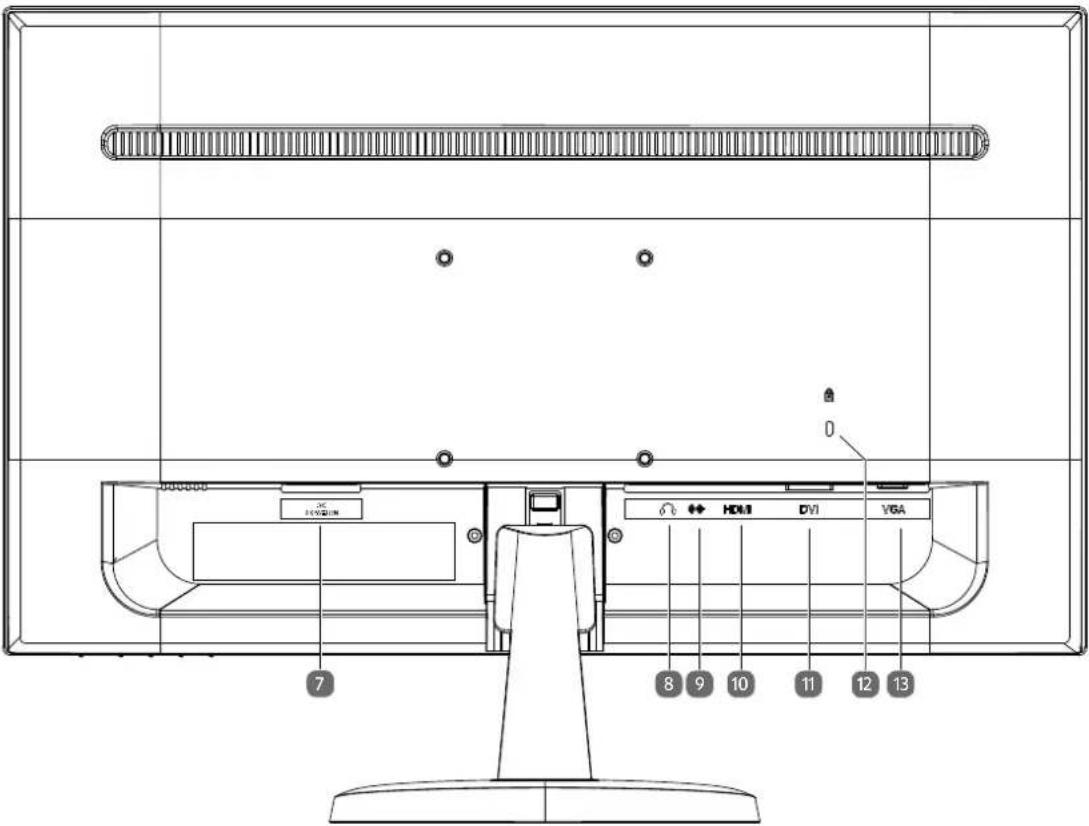

6.2. Rückseite

300-500 HIVQUIN 7 8 9 10 11 12 13 HOM DVI VGA

7) AC POWER IN – Anschluss für Stromversorgung
8) - Kopfhöreranschluss

WARNUNG!

Gefahr von Hörschäden!

Wenn ein Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann das Schäden am Hörvermögen des Zuhörers verursachen

▶ Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
▶ Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.

9) - Audio-Anschluss (3,5 mm Stereoklinke)
10) HDMI - HDMI-Anschluss
11) DVI - DVI-D-Anschluss
12) Öffnung für Kensington® Schloss
13) VGA - VGA-Anschluss

7. Inbetriebnahme

7.1. Vor dem Anschluss des Bildschirms

Es kann vorkommen, dass Ihr bisheriger Bildschirm eine physikalische Auflösung unterstützt, die von Ihrem neuen Bildschirm nicht unterstützt wird. Dann erscheint nach dem Anschluss Ihres neuen Bildschirms zunächst kein korrektes Bild.

Um dies zu vermeiden, stellen Sie vor dem Anschluss des neuen Bildschirmes in Ihrem Betriebssystem ggf. eine physikalische Auflösung ein, die sowohl von dem alten, als auch von dem neuen Bildschirm unterstützt wird.

Eine Tabelle mit den von diesem Bildschirm unterstützten physikalischen Auflösungen finden Sie im Kabitel „Bildschirmauflösung einstellen“ auf Seite 46.

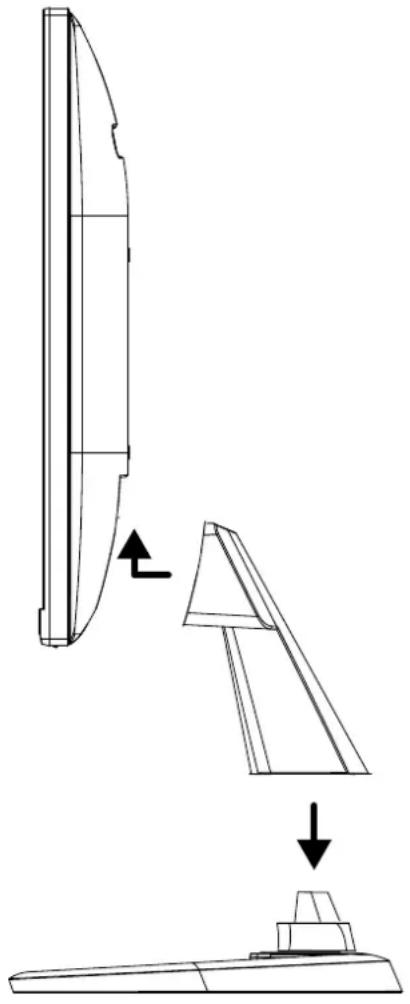

7.2. Montage des Fußes

Befestigen Sie den Bildschirmfuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des Bildschirms durch.

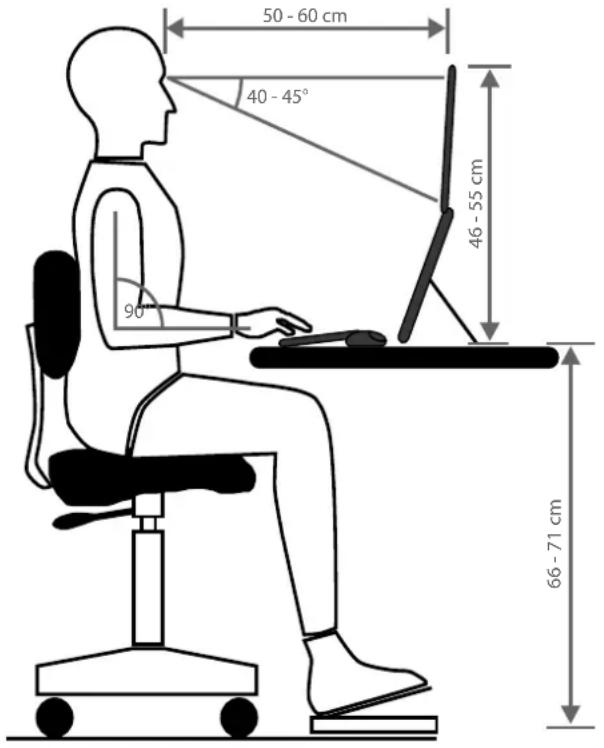

7.3. Bildschirm aufstellen

Der Bildschirm soll so aufgestellt sein, dass Spiegelungen, Blendun gen und starke Hell-Dunkel-Kontraste vermie den werden. Nehmen Sie die Zeichung zuhilfe, um den Platz des Bildschirmes optimal zu wählen und eine ergonomische Sitzposition zu erlangen.

50 - 60 cm 40 - 45° 90° 46 - 55 cm 66 - 71 cm

7.4. Bildschirm anschließen

7.4.1. Signalkabel anschließen

Stecken Sie das Signalkabel in die passenden VGA-, HDMI- oder DVI-Anschlüsse am Rechner und am Bildschirm.

HINWEIS!

Es kann immer nur eine Anschlussart gleichzeitig verwendet werden.

7.4.2. Audiokabel anschließen

Stecken Sie das Audiokabel in die passenden Audiobuchsen am Computer und am Bildschirm ein. Sollten Sie ein HDMI-Signalkabel verwenden, benötigen Sie kein separates Audiokabel.

7.4.3. Stromversorgung anschließen

Verbinden Sie das eine Ende des mitgelieferten Netzkabels mit dem Bildschirm und anschließend das andere Ende mit einer passenden Steckdose. Die Netzsteckdose muss sich in der Nähe des Bildschirms befinden und leicht erreichbar sein (gleichen Stromkreis wie für den Rechner verwenden).

7.5. Bildschirm einschalten

▶ Schalten Sie Ihren Bildschirm am Ein-/Standbyschalter an der Vorderseite des Gerätes ein.
▶ Schalten Sie anschließend Sie Ihren Computer ein.

7.6. Bildschirmauflösung einstellen

Der Bildschirm unterstützt die physikalischen Auflösungen, die in der Tabelle aufgeführt sind. Das Bildformat des Bildschirmes ist 16:9. Ein verzerrungsfreies Bild erhalten Sie, wenn Sie die Auflösung 1920 x 1080 Bildpunkte wählen. Hier handelt es sich um ein natives 16:9-Bildformat. Bei allen anderen Auflösungen können Verzerrungen im Bild oder schwarze Balken am Rand des Bildes auftreten.

Stellen Sie die physikalische Auflösung an Ihrem Rechner entsprechend den Anweisungen in Ihrem Betriebssystem ein.

Physikalische Auflösung (Pixel)	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
720 x 400 31,47 70
640 x 480 31,47 60
640 x 480 35 60
640 x 480 37,8 72
640 x 480 37,5 75
800 x 600 35,15 56
800 x 600 37,8 60
800 x 600 48,0 72
800 x 600 46,87 75
832 x 624 48,67 75
1024 x 768 48,36 60
1024 x 768 56,48 70
1024 x 768 60,0 75
1152 x 864 67,0 75
1152 x 870 68,6 75
1280 x 768 47,0 60
1280 x 960 60,0 60
1280 x 1024 63,98 60
1280 x 1024 80,0 75
1440 x 900 56,0 60
1440 x 900 71,0 75
1400 x 1050 65,1 60
1600x 1200 75,0 60
1680 x 1050 65,0 60
1920 x 1080 67,0 60

8. Bildschirmmenü

Über das Bildschirmmenü können Sie verschiedene Funktionen wie z. B. zum Bild, Ton oder zur Sprache einstellen.

Drücken Sie die Taste, um das OSD zu aktivieren.
Mit den Tasten ▽/△ wählen Sie die Optionen aus den Menüs.
▶ Bestätigen Sie Ihre Wahl mit der Taste.
Drücken Sie die Taste ☐, um das OSD zu verlassen.

HINWEIS!

Das Menü wird automatisch ausgeblendet, wenn Sie für die voreingestellte Zeit keine Taste am Bildschirm bedienen.

8.1. Das OSD-Menü

Nachfolgend werden die Hauptfunktionen bzw. Einstellmöglichkeiten über das OSD erläutert.

AUTOM.ANPASSUNG	Stellt Horizontal- und Vertikal-Position, Phase (Feineinstellung) und Takt (H-Größe) automatisch ein
KONTRAST / HELLIGKEIT	KONTRAST	Zur Einstellung des Bildkontrastes
	HELLIGKEIT	Zum Anpassen der Helligkeit des Bildes
	DCR	Hier können Sie den dynamischern Kontrast ein- und ausschalten
	ECO	ECO ein-und ausschalten. Kontrast-und Helligkeitsanpassung sowie DCR sind im ECO-Modus deaktiviert
	OD	Overdrive ein- und ausschalten. Bei eingeschalteter Funktion wird die Reaktionszeit von 14 ms (grey to grey, typ.) herabgesetzt.
EINGABEQUELLE	Schalten Sie hier den Signaleingang um
AUDIO-ANPASSUNG	LAUTSTÄRKE	Stellt die Tonausgabe der Lautsprecher ein
	STUMM-SCHALTUNG	Ermöglicht die Wahl von Stumm Ein/Aus
	AUDIO INPUT	Wählen Sie, welche Quelle als Toneingang verwendet werden soll (HDMI oder Line In)In den Modi VGA und DVI steht nur die Option Line In zur Verfügung.
FARBEINSTELLUN-GEN	Zur Auswahl der Farben, um die Helligkeit und Farbsättigung zu verbessern
	KÜHL	Fügt dem Bildschirm Blau hinzu und erzeugt ein kühleres Weiß
	NORMAL	Stellt das Bild in einem ausgewogenen Weiß-Verhaltnis dar
	WARM	Fügt dem Bildschirm Rot hinzu und erzeugt ein wärmeres Weiß und ein prächtigeres Rot
	BENUTZE-REINSTEL-LUNG	Individuelle Einstellung für rot(R), grün(G) und blau(B)
	BILDMODUS	Bietet eine optimale Anzeigeumgebung entsprechend dem angezeigten Inhalt
		STANDARD	ist für allgemeine Windows-Umgebungen und standardmäßige Monitoreinstellungen geeignet
		SPIEL	ist optimal für PC-/TV-Spiele
		VIDEO	ist optimal für die Wiedergabe von Spielfilmen und bewegenden Bildern
		LANDSCHAFT	ist optimal für das Anzeigen von Landschaftsbildern
		TEXT	ist optimal für die Textbearbeitung und -anzeige in einer Textverarbeitungsumgebung

INFORMATIONEN	Zeigt Informationen über das aktuelle Eingangssignal von der Grafikkarte Ihres Computers an
MANUELLE BILDANPASSUNG	Horizontale Größe, H./V. Lage, Phase, Schärfe, Video Modus Einstellung und Bild Modus
	H./V. LAGE	Stellt die Horizontal- und Vertikal-Position des Videobildes ein
	HORIZON-TALE GRÖS-SE	Stellt die Breite des Bildschirms ein
	PHASE	Feineinstellung zur Verbesserung der Anzeige des Bildschirms. Bei falscher Phaseneinstellung können horizontale Störungen auf dem Bildschirm erscheinen (nur im Modus VGA)
	SCHÄRFE	Zum Anpassen der Schärfe bei einem Signal, welches nicht der physikalischen Auflösung des Bildschirmes entspricht
	BILD SEITEN-VERHÄLTNIS	Ein Bildformat aus den Optionen 16:9 und 4:3. Diese Option steht nur zur Verfügung, wenn die Auflösung des Bildes kein reines 16:9-Bild darstellt.
MENÜ EINSTELLUN-GEN	Sprache, OSD-Position, OSD-Einblendezeit und Hintergrund
	SPRACHE	Ermöglicht dem Benutzer, aus vorhandenen Sprachen auszuwählen
	OSD POSITION	Horizontale und vertikale Einstellung der OSD-Position
		H. LAGE Zur horizontalen Einstellung der OSD-Position
		V. LAGE Zur vertikalen Einstellung der OSD-Position
	OSD EINBLENDE-ZEIT	Zum automatischen Abschalten des On Screen Displays (OSD) nach Ablauf einer voreingestellten Zeitspanne
	OSD HINTER-GRUND	Ermöglicht das Ein- und Ausblenden des Hintergrund.
	AUTOM. ABSCHALTUNG	Ist die Funktion aktiviert, schaltet das Gerät nach 4 Stunden Inaktivität (keine Bedienung am Gerät) automatisch in den Standby-Modus (nur im Modus HDMI)
ZURÜCKSETZEN	Zur Wiederherstellung der Werkseinstellungen für die Video- & Audiosteuerung.

9. Stromspareinrichtungen

Dieser Bildschirm schaltet in verschiedene Stromsparzustände, die vom jeweiligen Rechner / Betriebssystem vorgegeben werden. Dies entspricht den aktuellen Anforderungen zur Reduzierung des Energieverbrauchs.

Der Bildschirm unterstützt die folgenden Arten von Stromsparmodi:

Status Leistung (Nennwert) Farbe der Betriebsanzeit Bereitschaft (ca.)
EIN	< 30 Watt (max.)	blau	-
STANDBY	< 0,5 Watt	orange	2 Sekunden
ERW. STANDBY*	< 0,5 Watt	-	5 Sekunden

* Das Gerät wird über die Taste 🔒 an der Vorderseite des Gerätes in den erweiterten Standby-Modus geschaltet

Der Bildschirm bleibt abhängig vom Betriebssystem solange im Stromsparzu stand, bis Sie eine Taste auf der Tastatur drücken oder die Maus bewegen. Der Bildschirm benötigt zum Umschalten vom Standby-Betrieb bis zum Betriebsmodus ein etwa 2 Sekunden.

10. Fehlerbehebung

Wenn Probleme mit Ihrem Bildschirm auftreten, vergewissern Sie sich, dass der Bildschirm ordnungsgemäß installiert ist. Bleiben die Probleme bestehen, lesen Sie in diesem Kapitel die Informationen zu möglichen Lösungen.

10.1. Kein oder Störungen im Bild

• Das Netzkabel muss fest in der Buchse sitzen und der Netzschalter (sofern vorhanden) muss eingeschaltet sein.
• Der Rechner muss eingeschaltet sein und die Verbindungskabel fest in den Buchsen sitzen.
• Die eingestellten Werte des Betriebssystems müssen für den Bildschirm geeignet sein. Um Verzerrungen zu vermeiden, wählen sie eine Auflösung im Format 16:9.
• Sollte der Bildschirmschoner aktiviert sein oder sich der Bildschirm im Standby-Betrieb befinden, drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus
• Entfernen Sie störende Geräte (Funktelefone, Lautsprecherboxen etc.) aus der Nähe Ihres Bildschirms.
• Wenn Stifte an der VGA-Buchse verbogen sind, wenden Sie sich bitte an Ihren Kundendienst.

10.2. Fehlerhafte Farbdarstellung; Bild ist zu hell/zu dunkel

• Überprüfen Sie die Farbeinstellungen im Menü des Bildschirmes oder im Betriebssystem des Rechners.
• Wählen Sie Autom. Anpassung, um die Einstellungen für Helligkeit und Kontrast zu optimieren. Zur Optimierung sollte das Display eine Textseite anzeigen.
• Wenn Stifte an der VGA-Buchse verbogen sind, wenden Sie sich bitte an Ihren Kundendienst.

11. Reinigung

• Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.
• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
• Achten Sie darauf, dass keine Wassertröpfchen auf dem Bildschirm zurückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.
• Bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um den Bildschirm zu transportieren.

HINWEIS!

Es befinden sich keine zu war tenden oder zu reinigenden Teile inner halb des Bildschirmgehäuses.

12. Recycling und Entsorgung

Wenn Sie Fragen zur Entsorgung haben, wenden Sie sich bitte an Ihre Verkaufsstelle oder an unseren Service.

Verpackung

Das Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe, somit wiederverwendungsfähig und können dem Rohstoffkreislauf zugeführt werden.

Gerät

Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

13. Pixelfehler bei Bildschirmen

Bei Aktiv Matrix TFTs mit einer Auflösung von 1920 x 1080 Pixeln, welche sich aus je drei Sub-Pixeln (rot, grün, blau) zusammensetzen, kommen insgesamt ca. 6,2 Mio. Ansteuertransistoren zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußerst komplexen Fertigungsprozesses, kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommen.

Der ISO-Standard ISO 9241-307 definiert u.a. allgemein gültige Vorgaben in Bezug auf Pixelfehler. Die Pixelfehler werden in vier Fehlerklassen und drei Fehlertypen kategorisiert. Jeder einzelne Pixel setzt sich wiederum aus drei Sub-Pixeln mit je einer Grundfarbe (Rot, Grün, Blau) zusammen.

5 Pixel 5 Pixel Zeilen Pixel blau grün Sub-Pixel rot

Pixelfehlerklasse	Fehlertyp 1ständig leuchtender Pixel	Fehlertyp 2ständig schwarzer Pixel	Fehlertyp 3defekter Subpixelleuchtend schwarz
0	0	0
I	1	1	210	135
II 2 2			55-n*0	02xn*10
III 5 15			5050-n*0	02xn*100
IV 50 150			500500-n*0	02xn*1000

n^*=1,5
Die Tabelle beschreibt die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftreten darf, ohne dass es sich um einen Garantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie überschritten ist.

14. Energy Star

Dieser Monitor ist ENERGY STAR ^® -konform. MEDION versichert als ENERGY STAR ^® -Partner, dass dieses Gerät den ENERGY STAR ^® -Richtlinien zur Optimierung des Stromverbrauchs entspricht.

15. Technische Daten

Gerät

Modell P55830 (MD 20830)

Nennspannung 100-240 V \~ 50/60 Hz 0,8 A

Leistungsaufnahme (Stand-by) < 0,5 Watt

Leistungsaufnahme (im Betrieb) < 30 Watt (max.)


Bildschirmgröße 60,5 cm (23,8"), TFT mit LED-backlight

Seitenverhältnis 16:9

Auflösung 1920 x 1080 Pixel

Helligkeit 250 cd/m² (typ.)

Dynamischer Kontrast 5.000.000:1

Reaktionszeit 14 ms (grey to grey, typ.), 6 ms (Overdrive, grey to grey, typ.)

Anschlüsse

RGB-Eingang, analog VGA 15-Pin D-SUB

RGB-Eingang, digital DVI-D mit HDCP Entschlüsselung

HDMI Eingang HDMI mit HDCP Entschlüsselung

Audio Eingang 3,5 mm Stereoeingang

Audio Ausgabe 2 x 1 W max. über Lautsprecher, Kopfhörerausgang (3,5 mm Anschluss)

Umgebungswerte

Temperaturen In Betrieb: 0 °C \~ +35 °C

Nicht in Betrieb: -20 °C \~ +60 °C

Feuchtigkeit In Betrieb: < 80 %

(nicht kondensierend) Nicht in Betrieb: < 90 %

Abmessungen / Gewichte

Gewicht (mit Fuß) ca. 3,8 kg

Gewicht (ohne Fuß) ca. 3,4 kg

Abmessungen mit Fuß (BxHxT) ca. 541 x 404 x 216 mm

Abmessungen mit Fuß (BxHxT) ca. 541 x 323 x 44 mm

Wandmontage: Vesa Standard, Lochabstand 100 x 100 mm ^1

CE

Bauart geprüft

Sicherheit

Regelmäßige

Produktions-

Übragsungswinn

doderwachung

www.tuv.com

ID 2000000000

15.1. Produktdatenblatt

Gemäß Verordnung 1062/2010

Leistungsaufnahme Standby: 0,31 Watt

Leistungsaufnahme im Aus-Zustand: 0,28 Watt

Physikalische Auflösung: 1.920 x 1.080 Pixel

16. Impressum

Copyright © 2016

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnthof 77

45307 Essen

Deutschland

Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung.

Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

Bitte benutzen Sie das Kontaktformular unter:
