Produkttyp	Monitor
Marke	MEDION
Modell	Erazer X53281 (MD 22481)
Bildschirmdiagonale	68,6 cm (27 Zoll)
Auflösung	1920 x 1080 Pixel (Full HD)
Bildwiederholfrequenz	144 Hz
Reaktionszeit	1 ms (MPRT)
Panel-Typ	VA
Kontrastverhältnis	3000:1 (statisch)
Helligkeit	250 cd/m²
Betrachtungswinkel	178° horizontal / 178° vertikal
Anschlüsse	HDMI (2x), DisplayPort (1x), Kopfhörerausgang
VESA-Halterung	100 x 100 mm
Neigbar	Ja (-5° bis 15°)
Stromverbrauch (Betrieb)	ca. 30 W
Stromverbrauch (Standby)	< 0,5 W
Netzteil	Extern (Netzadapter)
Gewicht (mit Standfuß)	ca. 4,5 kg
Abmessungen (mit Standfuß)	ca. 620 x 450 x 200 mm (B x H x T)
Lieferumfang	Monitor, Standfuß, Netzkabel, HDMI-Kabel, Kurzanleitung
Besonderheiten	FreeSync, Blaulichtfilter, flimmerfreies Display
Garantie	24 Monate

Häufig gestellte Fragen - Erazer X53281 (MD 22481) MEDION

Wie schließe ich den Monitor an meinen PC an?

Verbinden Sie den Monitor über ein HDMI- oder DisplayPort-Kabel mit Ihrem PC. Schließen Sie das Netzkabel an und schalten Sie den Monitor ein. Wählen Sie die richtige Eingangsquelle über das OSD-Menü aus.

Wie stelle ich die Bildschirmauflösung ein?

Gehen Sie in den Einstellungen Ihres Computers unter Anzeigeeinstellungen und wählen Sie die empfohlene Auflösung 1920 x 1080 Pixel bei 144 Hz aus.

Warum flackert das Bild?

Mögliche Ursachen: falsche Bildwiederholfrequenz, lose Kabel oder Störungen. Überprüfen Sie die Kabelverbindungen und stellen Sie die Bildwiederholfrequenz in den Anzeigeeinstellungen auf 144 Hz oder 60 Hz ein. Aktivieren Sie ggf. die FreeSync-Funktion.

Wie reinige ich den Monitor?

Schalten Sie den Monitor aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes Mikrofasertuch, um das Display abzuwischen. Bei hartnäckigen Flecken leicht anfeuchten, aber nie direkt auf das Display sprühen.

Kann ich den Monitor an der Wand montieren?

Ja, der Monitor ist VESA-kompatibel mit 100 x 100 mm. Entfernen Sie den Standfuß und befestigen Sie eine kompatible Wandhalterung.

Was tun, wenn der Monitor kein Signal anzeigt?

Überprüfen Sie, ob das Kabel richtig eingesteckt ist und die richtige Eingangsquelle ausgewählt ist. Testen Sie ein anderes Kabel oder einen anderen Anschluss. Starten Sie den PC neu.

Wie aktiviere ich den Blaulichtfilter?

Drücken Sie die OSD-Taste am Monitor, navigieren Sie zu den Bildeinstellungen und schalten Sie den Blaulichtfilter oder Low Blue Light Modus ein.

Unterstützt der Monitor HDR?

Der Monitor unterstützt HDR10, aber die HDR-Leistung ist aufgrund der typischen Helligkeit von 250 cd/m² begrenzt. Für HDR-Inhalte empfehlen wir, die HDR-Einstellung in Windows zu aktivieren.

Wie setze ich den Monitor auf die Werkseinstellungen zurück?

Öffnen Sie das OSD-Menü, gehen Sie zu Systemeinstellungen oder Zurücksetzen und wählen Sie Werkseinstellungen wiederherstellen.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung liegt dem Produkt bei oder kann als PDF von der MEDION Support-Website heruntergeladen werden.

BEDIENUNGSANLEITUNG Erazer X53281 (MD 22481) MEDION

1. Informationen zu dieser Bedienungsanleitung .... 4

1.1. Zeichenerklärung......4

2. Bestimmungsgemäßer Gebrauch

3. Konformitätsinformation

3.1. Informationen zu Markenzeichen ....6

4. Sicherheitshinweise

4.1. Betriebssicherheit....7
4.2. Aufstellungsort 8
4.3. Reparatur....9
4.4. Umgebungstemperatur
4.5. Stromversorgung 10

5. Lieferumfang 1

6. Geräteübersicht 1

6.1. Vorderseite....12
6.2. Rückseite 13

7. Inbetriebnahme 1

7.1. Vor dem Anschluss des Bildschirms ....14
7.2. Montage des Fußes 14
7.3. Aufstellen....15
7.4. Anschließen....17
7.5. Einschalten / Standby 18
7.6. Bildschirmauflösung einstellen 1

8. Menü 2

9. Stromspareinrichtungen.... 22

10. Fehlerbehebung 22

10.1. Kein Bild/Störungen im Bild 22
10.2. Fehlerhafte Farbdarstellung; Bild ist zu hell/zu dunkel 23

11. Reinigung 23

12. Pixelfehler bei Bildschirmen 24

13. Recycling und Entsorgung 25

14. Technische Daten.... 26

14.1. Produktdatenblatt 27

15. Serviceinformationen 28

16. Impressum....29

1. Informationen zu dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produktes ist.

1.1. Zeichenerklärung

Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den dort beschriebenen, möglichen Konsequenzen vorzubeugen.

GEFAHR!

Warnung vor unmittelbarer Lebensgefahr!

WARNUNG!

Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!

Weiterführende Informationen für den Gebrauch des Gerätes!

WARNUNG!

Warnung vor Gefahr durch elektrischen Schlag!

WARNUNG!

Warnung vor Gefahr durch hohe Lautstärke!

Aufzählungspunkt / Information über Ereignisse während der Bedienung

Auszuführende

Handlungsanweisung

2. Bestimmungsgemäßer Gebrauch

Der TFT Monitor dient ausschließlich der Wiedergabe von Video- und Audiosignalen externer Geräte wie z. B. Computern, deren Anschlüsse und Bildauflösungen mit den hier angegebenen technischen Daten des TFT Monitors übereinstimmen. Jede andere Verwendung ist nicht bestimmungsgemäß.

• Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.
  Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Er-satz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
• Benutzen Sie das Gerät nicht in explosionsgefährdeten Bereichen. Hierzu zählen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf dieses Gerät nicht verwendet werden.
• Verwenden Sie das Gerät nicht im Freien.
• Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:

– hohe Luftfeuchtigkeit oder Nässe

– extrem hohe oder tiefe Temperaturen

– direkte Sonneneinstrahlung

-offenes Feuer

3. Konformitätsinformation

Hiermit erklärt Medion AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet:

• EMV-Richtlinie 2014/30/EU
• Niederspannungsrichtlinie 2014/35/EU
- Öko-Design Richtlinie 2009/125/EG

Allerdings ist dieses Gerät mit keiner vollständigen Funktion zur Minimierung des Verbrauchs gemäß der Ökodesign-Richtlinie ausgestattet. Diese Funktion wird in der Regel bei dieser Produktkategorie durch das angeschlossene Endgerät (Personal Computer) definiert bzw. vorgegeben.

• RoHS-Richtlinie 2011/65/EU.

3.1. Informationen zu Markenzeichen

Das HDMI Logo sowie High-Definition Multimedia Interface sind eingetragene Warenzeichen der HDMI Licensing LLC.

Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

4. Sicherheitshinweise

4.1. Betriebssicherheit

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

- Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!

▶ Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

GEFAHR!

Verletzungsgefahr!

Bei übermäßigem Druck auf das Display besteht die Gefahr, dass es bricht!

Packen Sie die geborstenen Teile mit Schutzhand-schuhen ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemikalien austreten können.

- Berühren Sie den Bildschirm nicht mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.

4.2.Aufstellungsort

• Halten Sie Ihren Bildschirm und alle angeschlosse nen Geräte von Feuchtigkeit fern und ver meiden Sie Staub, Hitze, direkte Sonneneinstrahlung und offene Brandquellen (Kerzen oder ähnliches). Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des Bildschirms führen.
• Dieses Gerät ist nicht für den Einsatz an Bildschirmarbeitsplätzen im Sinne der Bildschirmarbeitsplatzverordnung §2 geeignet.
• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigen könnten.
• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf oder neben das Gerät. Eindringende Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Schlitze und Öffnungen des Bildschirms dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!
• Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.
• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrations freien Unterlage, um ein Herunterfallen des Bildschirms zu ver meiden.
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen und eine angenehme Arbeitsplatzergonomie zu gewährleisten.
• Machen Sie regelmäßig Pausen bei der Arbeit an Ihrem Bildschirm, um Verspannungen und Ermüdungen vorzubeugen.

4.3. Reparatur

- Wenden Sie sich an den Kundendienst, wenn:

– das Netzkabel angeschmort oder beschädigt ist,
- Flüssigkeit in den Bildschirm eingedrungen ist,
– der Bildschirm nicht ordnungsgemäß funktioniert,
– der Bildschirm heruntergefallen oder das Gehäuse beschädigt ist.

• Überlassen Sie die Reparatur Ihres Bildschirms ausschließlich qualifiziertem Fachpersonal.
• Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten Servicepartner.

4.4. Umgebungstemperatur

• Der Bildschirm kann bei einer Umgebungstempera tur von 0 °C bis +35 °C und bei einer relati von Luftfeuchtigkeit von < 80 % (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann der Bildschirm bei -20 °C bis +60 °C gelagert werden.

GEFAHR!

Stromschlaggefahr!

Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner halb des Bildschirms kommen, die einen elektrischen Kurzschluss verursachen kann.

Warten Sie nach einem Transport des Bildschirms solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.

4.5. Stromversorgung

GEFAHR!

Stromschlaggefahr!

Auch bei ausgeschaltetem Gerät sind Teile des Gerätes unter Spannung.

Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen oder das Gerät gänzlich von Spannung freizuschalten, ziehen Sie den Netzstecker aus der Steckdose.

• Betreiben Sie den Bildschirm nur an einer leicht erreichbaren und in der Nähe befindlichen Schutzkontakt-Steckdose mit 100 - 240 V \~, 50/60 Hz.
• Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.

GEFAHR!

Stromschlaggefahr!

Im Inneren des Bildschirms befinden sich stromführende Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes.

- Öffnen Sie niemals das Gehäuse des Bildschirms und führen Sie keine Gegenstände durch die Schlitze und Öffnun gen ins Innere des Bildschirms!

• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.
• Halten Sie mindestens einen Meter Abstand von hoch-frequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherbo xen, Mobiltelefon usw.), um Funktionsstörungen und Datenverlust zu vermeiden.

5. Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Bildschirm haben Sie erhalten:

• Bildschirm
• HDMI-Kabel
  • Netzanschlusskabel EU
• Bildschirmfuß
• Dokumentation

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!

▶ Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

6. Geräteübersicht

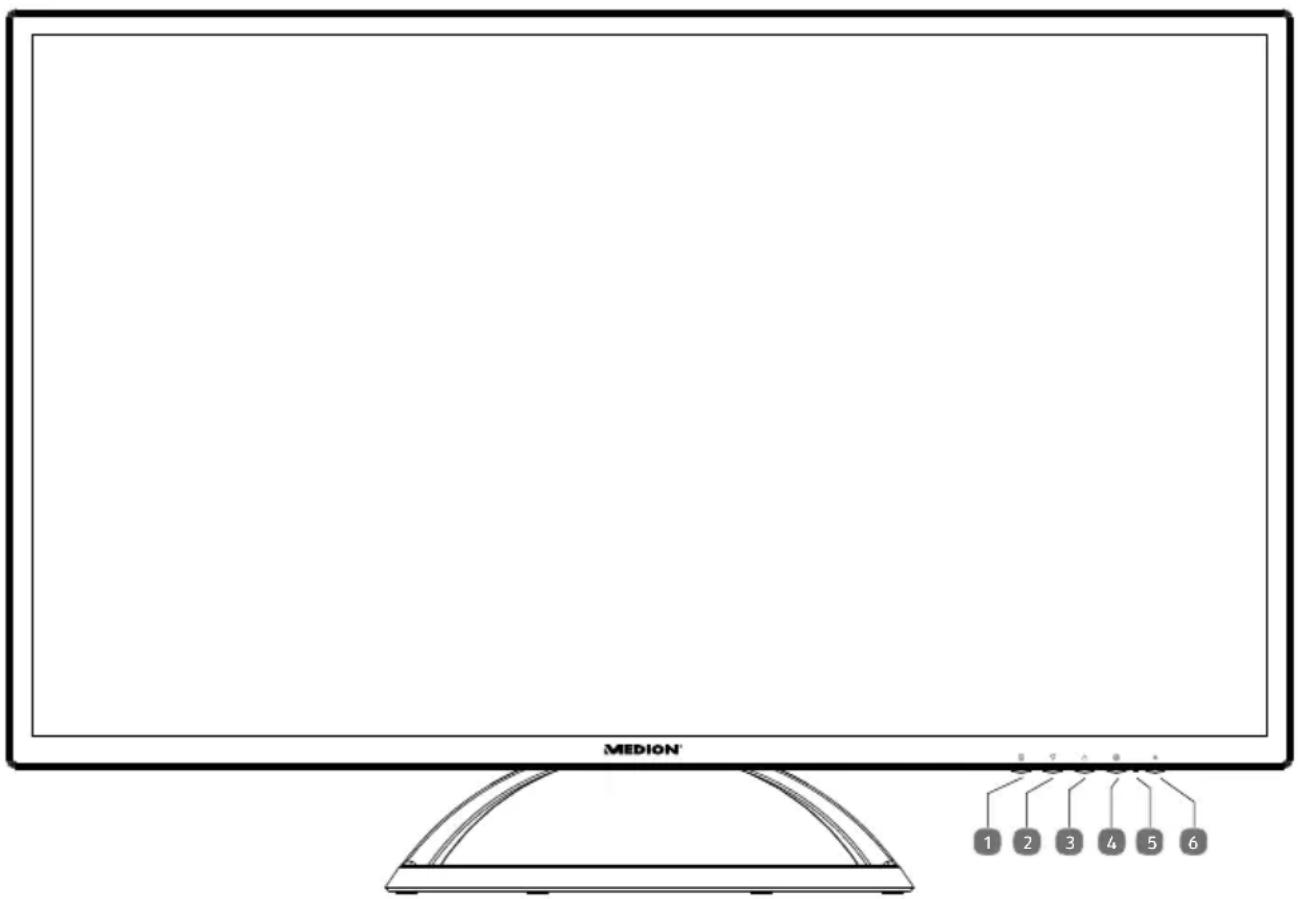

6.1. Vorderseite

1) Öffnen / Schließen des Menüs

-4 gedrückt halten: Sperren/Entsperren der Ein-/Standby-Taste
- + gedrückt halten: Sperren/Entsperren der Menü-Taste

– Um die Sperrung zu aktivieren/deaktivieren halten Sie die Tasten gedrückt, bis der angezeigte Balken komplett von links nach rechts gewandert ist. Eine Meldung erscheint auf dem Bildschirm.

2) Im Menü: nach unten navigieren

im Grundzustand: Öffnen des Menüs KONTRAST/HELLIGKEIT/DCR/ECO/OD

3) Im Menü: nach oben navigieren

im Grundzustand: BILD-MODUS wählen

4) Im Menü: Auswahl bestätigen

im Grundzustand: Auswahl der Bildquelle

5) Betriebs-LED zeigt den Betriebszustand an
6) Bildschirm einschalten / in den Standby-Modus schalten

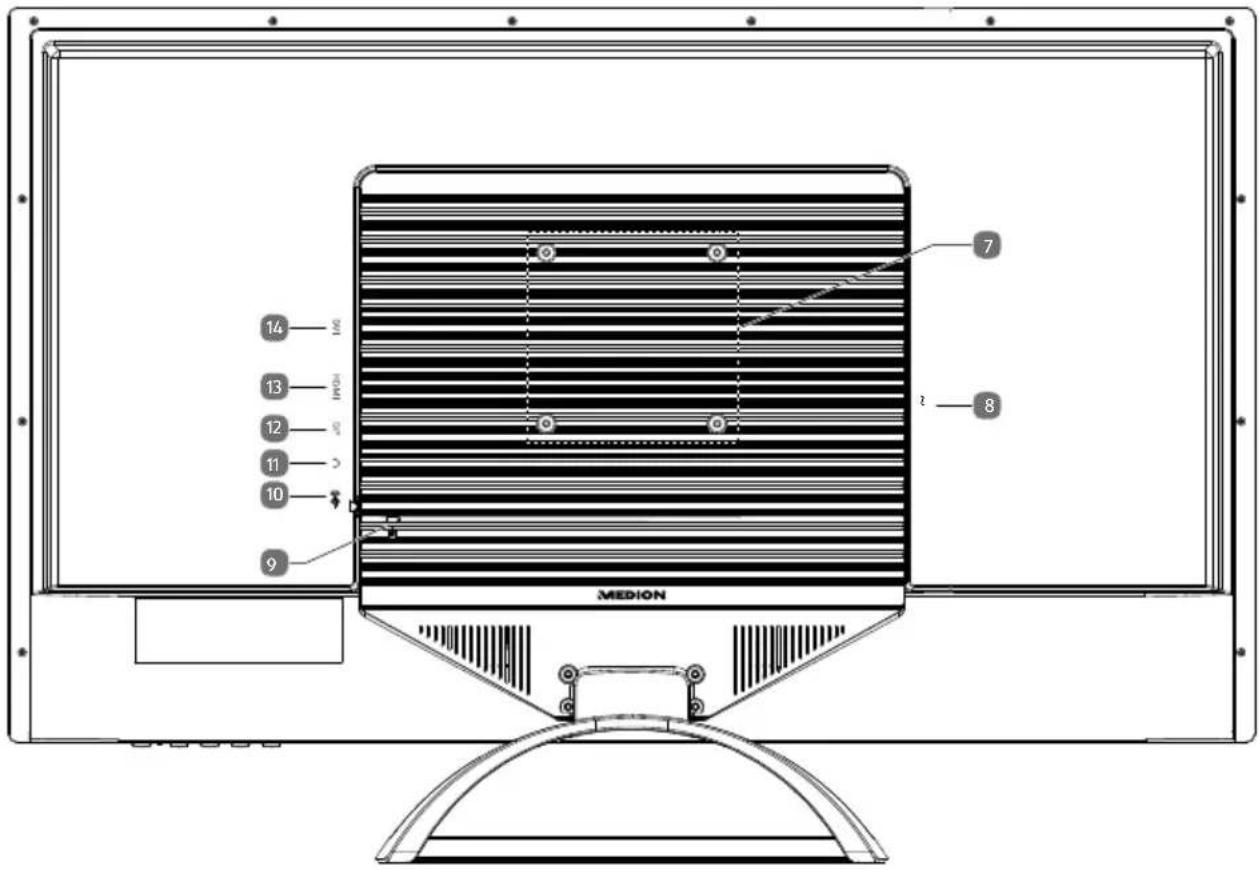

6.2. Rückseite

7) Befestigungslöcher für eine Wandhalterung (Lochabstand 100 x 100 mm)
8) \~ - Anschluss für Stromversorgung
9) Öffnung für Kensington® Schloss
10) - Audio-Anschluss (3,5 mm Stereoklinke)
11) Kopfhöreranschluss
12) DP - DisplayPort-Anschluss
13) HDMI – HDMI-Anschluss
14) DVI - DVI-D-Anschluss

7. Inbetriebnahme

7.1. Vor dem Anschluss des Bildschirms

Es kann vorkommen, dass Ihr bisheriger Bildschirm eine physikalische Auflösung unterstützt, die von Ihrem neuen Bildschirm nicht unterstützt wird. Dann erscheint nach dem Anschluss Ihres neuen Bildschirms zunächst kein korrektes Bild.

Um dies zu vermeiden, stellen Sie vor dem Anschluss des neuen Bildschirmes in Ihrem Betriebssystem ggf. eine physikalische Auflösung ein, die sowohl von dem alten, als auch von dem neuen Bildschirm unterstützt wird.

Eine Tabelle mit den von diesem Bildschirm unterstützten physikalischen Auflösungen finden Sie im Kapitel „7.6. Bildschirmauflösung einstellen“ auf Seite 19.

7.2. Montage des Fußes

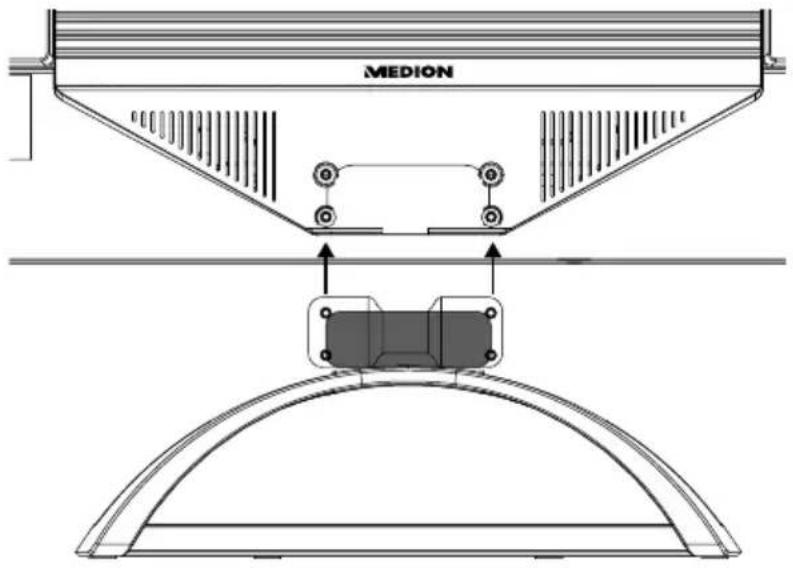

Befestigen Sie den Bildschirmfuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des Bildschirms durch.

Stecken Sie das Gerät auf den Fuß. Achten Sie darauf, dass das Verbindungsstück in die Vertiefungen des Gerätes passen und der Fuß einrastet.

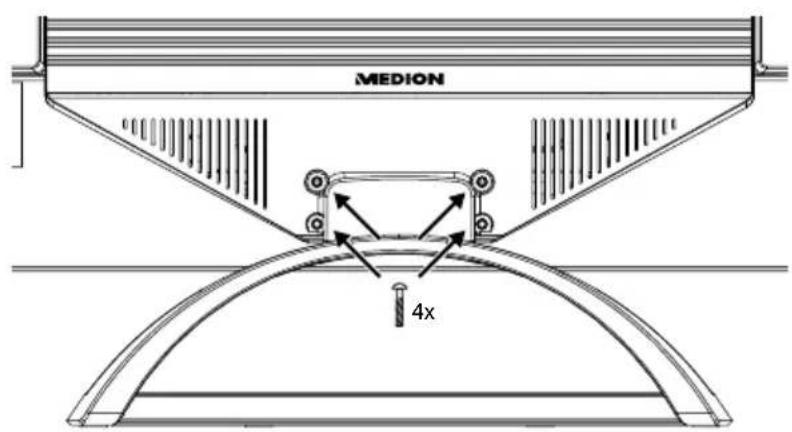

▶ Schrauben Sie mithilfe der mitgelieferten Schrauben den Fuß am Gerät fest.

7.3. Aufstellen

Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen.

Der Monitor soll niemals in unmittelbarer Nähe der Fenster stehen, weil an dieser Stelle der Arbeitsraum durch das Tageslicht am hellsten beleuchtet ist. Diese Helligkeit erschwert die Anpassung der Augen an den dunkleren Monitor.

Stellen Sie den Monitor stets mit einer zur Fensterfront parallelen Blickrichtung auf. Die parallele Blickrichtung sollte auch in Bezug auf künstliche Beleuchtungseinrichtungen eingehalten werden. Das heißt, es gelten bei der Beleuchtung des Arbeitsraumes mit künstlichem Licht im Wesentlichen dieselben Kriterien und Gründe.

Ist es nicht möglich, den Bildschirm wie beschrieben aufzustellen, können folgende Maßnahmen hilfreich sein:

• Drehen, Absenken oder Neigen des Bildschirmgerätes;
• Lamellen- oder Vertikalstores an den Fenstern;
• Stellwände oder Änderungen der Beleuchtungseinrichtung.

Machen Sie regelmäßig Pausen bei der Arbeit an Ihrem Bildschirm, um Verspannungen und Ermüdungen vorzubeugen.

Langes Sitzen ohne Veränderung der Haltung kann unbequem sein. Um die Risiken physischer Beschwerden oder Schäden zu minimieren, ist die richtige Haltung sehr wichtig.

• Allgemein – Verändern Sie häufig (ca. alle 20-30 Minuten) Ihre Haltung und legen Sie häufig Pausen ein, um Ermüdungen zu vermeiden.
• Rücken – Beim Sitzen am Arbeitsplatz muss der Rücken durch die aufrechte oder leicht nach hinten geneigte Rückenlehne des Arbeitsstuhls abgestützt werden.
• Arme – Die Arme und Ellenbogen sollten entspannt und locker sein. Die Ellenbogen sollten nahe am Körper anliegen. Halten Sie Unterarme und Hände annähernd parallel zum Boden.
• Handgelenke – Die Handgelenke sollten bei der Arbeit mit der Tastatur, der Maus oder dem Trackball möglichst gestreckt und nicht mehr als 10° angewinkelt sein. Achten Sie darauf, dass die Handgelenke nicht direkt an der Tischkante liegen.
• Beine – Die Oberschenkel sollten horizontal oder leicht nach unten geneigt verlaufen. Die Unterschenkel sollten mit den Oberschenkeln einen Winkel von ungefähr 90° bilden. Die Füße sollten flach auf dem Boden ruhen. Verwenden Sie gegebenenfalls eine Fußstütze, doch vergewissern Sie sich vorher, dass die Sitzhöhe richtig eingestellt ist.
• Kopf – Der Kopf sollte aufrecht oder nur leicht nach vorne geneigt sein. Arbeiten Sie nicht mit verdrehtem Kopf oder Oberkörper.

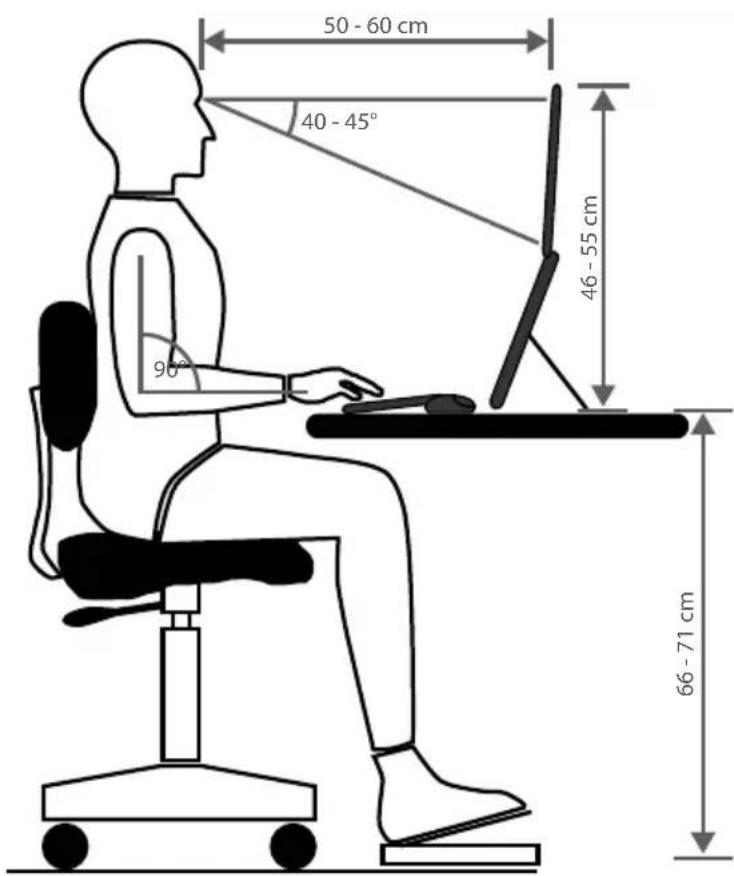

  Die Oberkante des Monitors sollte sich beim Arbeiten etwa in Augenhöhe oder knapp darunter befinden.
  Wie groß der Abstand zwischen Monitor und Betrachter sin soll, hängt von den jeweiligen Anforderungen ab. Abstände zwischen 50 - 60 cm werden häufig verwendet.

7.4. Anschließen

Schließen Sie die Verbindungskabel nur bei ausgeschaltetem Bildschirm und Computer an, um Beschädigungen und Fehlfunktionen zu vermeiden.

7.4.1. Signalkabel anschließen

▶ Stecken Sie das Signalkabel in einen der Anschlüsse DVI, HDMI oder DP am Bildschirm und in die passenden Anschlüsse am Rechner.

Es kann immer nur eine Anschlussart gleichzeitig verwendet werden.

7.4.2. Audiokabel anschließen

Stecken Sie das Audiokabel in den Anschluss (↔) am Bildschirm und in einen passenden Anschluss am Rechner. Sollten Sie ein HDMI-Signalkabel verwenden, benötigen Sie kein separates Audiokabel.

7.4.3. Kopfhörer anschließen

▶ Stecken Sie das Kabel mit dem 3,5 mm Stereo-Klinkenstecker in den Anschluss Ω.

WARNUNG!

Gefahr von Hörschäden!

Wenn ein Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann das Schäden am Hörvermögen des Zuhörers verursachen

▶ Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.

▶ Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.

7.4.4. Stromversorgung anschließen

▶ Schließen Sie das mitgelieferte Netzkabel an der Netzanschlussbuchse \~ des Gerätes an.
Verbinden Sie das andere Ende mit einer gut zugänglichen Netzsteckdose. Die Netzsteckdose muss sich in der Nähe des Bildschirms befinden und leicht erreichbar sein (gleichen Stromkreis wie für den Rechner verwenden).

7.5. Einschalten / Standby

▶ Drücken Sie ⏻, um das Gerät einzuschalten.
Drücken Sie die Taste erneut, um das Gerät in den Standby-Modus zu schalten.

Dieser Bildschirm ist mit Sensortasten ausgestattet, die keine mechanischen Schalter enthalten. Die Tastenfunktion wird durch kurzes Berühren der fühlbaren Punkte unterhalb der Tastensymbole ausgelöst.

7.6. Bildschirmauflösung einstellen

Der Bildschirm unterstützt die physikalischen Auflösungen, die in der Tabelle aufgeführt sind. Das Bildformat des Bildschirmes ist 16:9. Ein verzerrungsfreies Bild erhalten Sie, wenn Sie die Auflösung 2.560 x 1.440 Bildpunkte wählen. Hier handelt es sich um ein natives 16:9-Bildformat. Bei allen anderen Auflösungen können Verzerrungen im Bild oder schwarze Balken am Rand des Bildes auftreten.

▶ Stellen Sie die physikalische Auflösung an Ihrem Rechner entsprechend den Anweisungen in Ihrem Betriebssystem ein.

Physikalische Auflösung (Pixel)	Vertikale Frequenz (Hz)	Physikalische Auflösung (Pixel)	Vertikale Frequenz (Hz)
720 x 400 70 Hz	1.024 x 768 70 Hz
640 x 480 60 Hz	1.024 x 768 75 Hz
640 x 480 67 Hz	1.152 x 870 75 Hz
640 x 480 72 Hz	1.280 x 1.024 60 Hz
640 x 480 75 Hz	1.280 x 1.024 75 Hz
720 x 400 70 Hz	1.600x 1.200 60 Hz
800 x 600 56 Hz	1.680 x 1.050 60 Hz
800 x 600 60 Hz	1.920 x 1.080 60 Hz
800 x 600 72 Hz	1.920 x 1.200 60 Hz
800 x 600 75 Hz	2.048 x 1.152 60 Hz
832 x 624 75 Hz	2.560 x 1.440 60 Hz
1.024 x 768 60 Hz

8. Menü

Über das Bildschirmmenü können Sie verschiedene Einstellungen vornehmen.

Drücken Sie die Taste, um das OSD zu aktivieren.
Mit den Tasten ∇/△ wählen Sie die Optionen aus den Menüs.
▶ Bestätigen Sie Ihre Wahl mit der Taste.
Drücken Sie die Taste, um das OSD zu verlassen.

Das Menü wird automatisch ausgeblendet, wenn Sie für die voreingestellte Zeit keine Taste am Bildschirm bedienen.

Nachfolgend werden die Hauptfunktionen bzw. Einstellmöglichkeiten erläutert:

KONTRAST / HELLIGKEIT	KONTRAST	Einstellung des Bildkontrastes.
	HELLIGKEIT	Anpassen der Bildhelligkeit.
	DCR	Dynamischen Kontrast ein- oder ausschalten.
	ECO	ECO ein- oder ausschalten. Kontrast-und Helligkeitsanpassung sowie DCR sind im ECO-Modus deaktiviert.
	OD	Overdrive ein- oder ausschalten. Bei eingeschalteter Funktion wird die Reaktionszeit herabgesetzt.
EINGABEQUELLE	Auswahl des Eingangsquelle.
AUDIO-ANPASSUNG	LAUTSTÄRKE	Lautstärke der integrierten Lautsprecher einstellen.
	STUMM-SCHALTUNG	Stummschaltung ein- oder ausschalten.
	AUDIO EINGANG	Auswahl der Tonquelle. Bei einigen Eingangsquellen ist das Menü deaktiviert.
FARBEINSTEL-LUNGEN	KÜHL	Kühle Farbdarstellung des Bildes.
	NORMAL	Ausgeglichene Farbdarstellung des Bildes.
	WARM	Warme Farbdarstellung des Bildes.
	BENUTZERFAR-BE	Individuelle Einstellung der Farben.
	BILD-MODUS	Auswahl eines voreingestellten Farb-profils.
INFORMA-TIONEN	Anzeige von Informationen über das Eingangssignal.
MANUELLE BILDANPAS-SUNG	SCHÄRFE	Zum Anpassen der Schärfe bei einem Signal, welches nicht der physikalischen Auflösung des Bildschirmes entspricht.
	BILD SEITENVER-HÄLTNIS	Auswahl des Bildformates. Diese Option steht nur zur Verfügung, wenn die Auflösung des Bildes kein reines 16:9-Bild darstellt.
	BLAUTON REDUZIERUNG	Reduziert den Blauwert des Lichts und stellt es angenehmer und wärmer dar.
MENÜ EINSTELLUNGEN	SPRACHE	Auswahl der Menüsprache.
	OSD-POSITION	Position des Menüs im Bild.
	OSD-EIN-BLENDZEIT	Blendet das Menü nach Ablauf einer voreingestellten Zeitspanne aus.
	LOGO	Bootlogo ein- und ausblenden.
	OSD-HINTER-GRUND	Menühintergrund ein- oder ausblend- en.
	AUTOM. ABSCHALTUNG (nur HDMI)	Ist die Funktion aktiviert, schaltet das Gerät nach 4 Stunden Inaktivität (keine Bedienung am Gerät) automatisch in den Standby-Modus.
	DISPLAYPORT 1.2	Schaltet die Version Displayport 1.2 ein oder aus.
ZURÜCKSETZEN	Zurücksetzen des Gerätes auf Werkseinstellungen.

9. Stromspareinrichtungen

Dieser Bildschirm schaltet in verschiedene Stromsparzustände, die vom jeweiligen Rechner / Betriebssystem vorgegeben werden. Dies entspricht den aktuellen Anforderungen zur Reduzierung des Energieverbrauchs.

Der Bildschirm unterstützt die folgenden Arten von Stromsparmodi:

Status	Leistung (Nennwert)	Farbe der Betriebsanzeige	Bereitschaft (ca.)
EIN < 60 Watt (max.) blau -
STANDBY < 0,5 Watt orange 2 Sekunden
ERW. STANDBY1	< 0,5 Watt - 5 Sekunden

Der Bildschirm bleibt abhängig vom Betriebssystem solange im Stromsparzu stand, bis Sie eine Taste auf der Tastatur drücken oder die Maus bewegen. Der Bildschirm benötigt zum Umschalten vom Standby-Betrieb bis zum Betriebsmodus „Ein“ etwa 2 Sekunden.

10. Fehlerbehebung

Wenn Probleme mit Ihrem Bildschirm auftreten, vergewissern Sie sich, dass der Bildschirm ordnungsgemäß installiert ist. Bleiben die Probleme bestehen, lesen Sie in diesem Kapitel die Informationen zu möglichen Lösungen.

10.1. Kein Bild/Störungen im Bild

• Das Netzkabel muss fest in der Buchse sitzen und der Netzschalter (sofern vorhanden) muss eingeschaltet sein.
• Der Rechner muss eingeschaltet sein und die Verbindungskabel fest in den Buchsen sitzen.
• Die eingestellten Werte des Betriebssystems müssen für den Bildschirm geeignet sein. Um Verzerrungen zu vermeiden, wählen Sie eine Auflösung im Format 16:9.
• Sollte der Bildschirmschoner aktiviert sein oder sich der Bildschirm im Standby-Betrieb befinden, drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus.
• Entfernen Sie störende Geräte (Funktelefone, Lautsprecherboxen etc.) aus der Nähe Ihres Bildschirms.

10.2. Fehlerhafte Farbdarstellung; Bild ist zu hell/zu dunkel

- Überprüfen Sie die Farbeinstellungen im Menü des Bildschirmes oder im Betriebssystem des Rechners.

11. Reinigung

• Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.
• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
• Achten Sie darauf, dass keine Wassertröpfchen auf dem Bildschirm zurückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.
• Bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um den Bildschirm zu transportieren.

Es befinden sich keine zu war tenden oder zu reinigenden Teile innerhalb des Bildschirmgehäuses.

12. Pixelfehler bei Bildschirmen

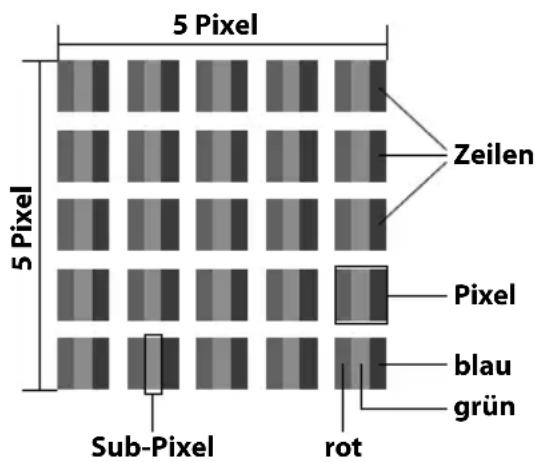

Bei Aktiv Matrix TFTs mit einer Auflösung von 2.560 x 1.440 Pixeln, welche sich aus je drei Sub-Pixeln (rot, grün, blau) zusammensetzen, kommen insgesamt ca. 11,05 Mio. Ansteuertransistoren zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußerst komplexen Fertigungsprozesses, kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommen.

Der ISO-Standard ISO 9241-307 definiert u.a.

allgemein gültige Vorgaben in Bezug auf Pixelfehler. Die Pixelfehler werden in vier Fehlerklassen und drei Fehlertypen kategorisiert. Jeder einzelne Pixel setzt sich wiederum aus drei Sub-Pixeln mit je einer Grundfarbe (Rot, Grün, Blau) zusammen.

Pixelfehler-klasse	Fehlertyp 1ständig leuchten-der Pixel	Fehlertyp 2ständigschwarzer Pi-xel	Fehlertyp 3defekter Subpixel
			leuchtend	schwarz
0	0		0
I	1	1	2	1
			1	3
			0	5
II 2 2			5	0
			5-n*	2xn*
			0	10
III 5 15			50	0
			50-n*	2xn*
			0	100
IV 50 150			500	0
			500-n*	2xn*
			0	1000

$$ n ^ {*} = 1, 5 $$

Die Tabelle beschreibt die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftreten darf, ohne dass es sich um einen Garantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie überschritten ist.

13. Recycling und Entsorgung

Wenn Sie Fragen zur Entsorgung haben, wenden Sie sich bitte an Ihre Verkaufsstelle oder an unseren Service.

Verpackung

Das Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe, somit wiederverwendungsfähig und können dem Rohstoffkreislauf zugeführt werden.

Gerät

Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

14. Technische Daten

Gerät
Modell X53281 (MD 22481)
Nennspannung 100-240 V ~ 50/60 Hz 1,2 A
Leistungsaufnahme	Standby: < 0,5 WBetrieb: < 60 W (max.)
Audioausgabe 2 x 2 W max. über	Lautsprecher

Bildschirmgröße 80 cm (31,5"), TFT mit LED-Backlight
Seitenverhältnis 16:9
Auflösung 2.560 x 1.440 Pixel
Helligkeit 300 cd/m2 (typ.)
Kontrast 1.200:1 (typ.)
Dynamischer Kontrast 5.000.000:1
Reaktionszeit	8 ms (typ.)5 ms (Overdrive, grey to grey, typ.)

Anschlüsse
Bild	DVI-D mit HDCP Entschlüsselung
	HDMI mit HDCP Entschlüsselung
	DisplayPort
Ton	3,5 mm Stereoeingang
	Kopfhörerausgang (3,5 mm Anschluss)

Umgebungswerte
Temperaturen	In Betrieb: 0 °C ~ +35 °CNicht in Betrieb: -20 °C ~ +60 °C
Feuchtigkeit(nicht kondensierend)	In Betrieb: < 80 %Nicht in Betrieb: < 90 %
Abmessungen / Gewichte
Gewicht	Mit Fuß: ca. 7,08 kgOhne Fuß: ca. 6,48 kg
Abmessungen (BxHxT)	Mit Fuß: ca. 728 x 498 x 192 mmOhne Fuß: ca. 728 x 435 x 52 mm
Wandmontage ^2	Vesa Standard, Lochabstand 100 x 100 mm

14.1. Produktdatenblatt

Gemäß Verordnung 1062/2010

	MEDION®
Modell X53281 (MD 22481)
MSN 3002 7748
Energieeffizienzklasse A+
Sichtbare Bildschirmgröße (diagonal, ca.) (cm/Zoll) 80 /	31,5
Durchschnittlicher Stromverbrauch im eingeschalteten Zustand (Watt)	29
Jährlicher Energieverbrauch (kWh/Jahr) 43
Standby-Stromverbrauch (Watt) 0,46
Stromverbrauch im ausgeschalteten Zustand (Watt) 0,43
Display-Auflösung (px) 2.560 x 1.440

15. Serviceinformationen

Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet funktionieren, wenden Sie sich zunächst an unseren Kundenservice. Es stehen Ihnen verschiedene Wege zur Verfügung, um mit uns in Kontakt zu treten:

• In unserer Service Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weitergeben.
  Sie finden unsere Service Community unter http://community.medion.com.

- Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.

- Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.

Öffnungszeiten Multimedia-Produkte (PC, Notebook, etc.)
Mo. - Fr.: 07:00 - 23:00Sa. / So.: 10:00 - 18:00	1 0201	22099-111
	Haushalt & Heimelektronik
	1 0201	22099-222
	Mobiltelefon; Tablet & Smartphone
	1 0201	22099-333

Serviceadresse

MEDION AG

45092 Essen

Deutschland

Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/de/service/start/ zum Download zur Verfügung.

Dort finden Sie auch Treiber und andere Software zu diversen Geräten.

Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

16. Impressum

Copyright © 2019

Stand: 16.09.2019

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt beim Inverkehrbringer:

MEDION AG

Am Zehnthof 77

45307 Essen

Deutschland

Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kontaktieren Sie zuerst immer unseren Kundenservice.

MEDION AG

45092 Essen

Deutschland

Hotline: [phone]

Fax: [phone]

(Es entstehen keine zusätzlichen Kosten zu den

jeweiligen Gebühren des Telefonanbieters.)

Bitte benutzen Sie das Kontaktformular unter:
