Produkttyp	Hochauflösender Plasma-Monitor
Marke	YAMAHA
Modell	PDM1
Abmessungen (B × H × T)	1 210 mm × 724 mm × 98 mm
Nettogewicht	42,5 kg
Bildschirmgröße	50 Zoll (Diagonale 1 269 mm)
Bildformat	16:9
Native Auflösung	1 366 × 768 Pixel
Stromversorgung	Netz 220-240 V AC, 50/60 Hz
Stromverbrauch (normal)	495 W
Stromverbrauch (Bereitschaft)	3,0 W
Stromverbrauch (ausgeschaltet)	1,7 W
Horizontale Abtastfrequenz	15,6 – 110 kHz
Vertikale Abtastfrequenz	48 – 120 Hz
Videoeingänge	AV (S-Video), Komponenten (Y/Pb/Pr), RGB, PC (D-sub 15)
PC-Audioeingang	Mini-Klinke 3,5 mm Stereo
Serielle Schnittstelle	RS-232C (D-sub 9-polig) für externe Steuerung
Integrierte Audioleistung	16 W (2 × 8 W) mit optionalen Lautsprechern SP-PDM1
Mitgeliefertes Zubehör	Fernbedienung, R6-Batterien (×2), Kabelbinder (×2), Ferritkerne (klein und groß), Netzkabel
Optionales Zubehör	Lautsprecher SP-PDM1, Standfuß PDS-150, Wandhalterung PWK-150, RCA-Karte PTM-RCA1
Betriebsbedingungen	Temperatur 0°C – 40°C, Luftfeuchtigkeit 20 % – 80 %
Wartung und Reinigung	Weiches, fusselfreies Tuch, bei Bedarf Wasser und mildes Reinigungsmittel. Keine flüchtigen Produkte verwenden.
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen. Gehäuse nicht öffnen. Geerdete Steckdose verwenden.
Garantie	Einbrennen durch längere Anzeige von Standbildern ist nicht durch die Garantie abgedeckt.

Häufig gestellte Fragen - PDM1 YAMAHA

Wie schließe ich einen Computer an den Monitor PDM1 an?

Verwenden Sie das mitgelieferte oder ein passendes VGA-Kabel (D-sub 15-polig). Schließen Sie es an den PC IN-Anschluss auf der Rückseite des Monitors an. Für Audio verwenden Sie ein 3,5-mm-Stereo-Klinkenkabel am AUDIO-Eingang neben dem PC-Anschluss. Möglicherweise müssen Sie die Auflösung des Computers auf 1 024 × 768 oder 1 366 × 768 einstellen, um ein optimales Bild zu erhalten.

Wie ändere ich die Sprache des Bildschirmmenüs (OSD)?

Drücken Sie die SET UP-Taste auf der Fernbedienung, um das Konfigurationsmenü anzuzeigen. Wählen Sie mit den Pfeilen ▲/▼ OSD-Sprachen aus und drücken Sie ACTION. Wählen Sie die gewünschte Sprache (Français, English, Deutsch, etc.) und bestätigen Sie.

Was tun, wenn das Bild verzerrt oder instabil ist?

Überprüfen Sie zunächst, ob die Abtastfrequenz Ihrer Quelle den Spezifikationen entspricht (horizontal 15,6-110 kHz, vertikal 48-120 Hz). Wenn das Problem weiterhin besteht, rufen Sie das Menü Konfiguration und dann Signal auf und passen Sie die Parameter Farbsystem oder 3:2 Pulldown an. Für PC-Signale können Sie auch Taktphase im Menü Bildgröße/Position einstellen.

Wie vermeide ich Einbrennungen auf dem Plasma-Bildschirm?

Vermeiden Sie, ein Standbild (Logo, Videospiel, Teletext) länger als einige Minuten anzuzeigen. Nutzen Sie die Funktion Bildschirmschoner: Gehen Sie zum Konfigurationsmenü, wählen Sie Bildschirmschoner, dann Weißer Balken oder Negativbild und stellen Sie den Modus auf Ja oder Intervall mit einer Auslösezeit ein.

Wie schließe ich externe Lautsprecher an?

Sie können die optionalen Lautsprecher SP-PDM1 verwenden, die direkt an die Lautsprecheranschlüsse auf der Rückseite des Monitors angeschlossen werden. Wenn Sie einen externen Verstärker verwenden, verbinden Sie den Audioausgang Ihrer Quelle mit dem Verstärker und die Lautsprecher mit dem Verstärker. Stellen Sie sicher, dass die Lautstärke des Monitors richtig eingestellt ist.

Wie stelle ich den Timer für automatisches Ein-/Ausschalten ein?

Drücken Sie SET UP und wählen Sie Timer-Einstellung. Stellen Sie zunächst bei Bedarf die Aktuelle Uhrzeit ein. Wählen Sie dann Einschaltzeit (Einschalten) oder Ausschaltzeit (Ausschalten), stellen Sie die Uhrzeit mit den Pfeilen ein und aktivieren Sie Einschaltfunktion oder Ausschaltfunktion auf Ja. Der Timer funktioniert nur, wenn die aktuelle Uhrzeit richtig eingestellt ist.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie zuerst die Batterien: Ersetzen Sie die beiden R6-Batterien durch neue (vorzugsweise Alkalibatterien). Achten Sie auf die richtige Polarität. Wenn das Problem weiterhin besteht, reinigen Sie den Infrarotsensor am Monitor und das Sendefenster der Fernbedienung. Stellen Sie auch sicher, dass kein Gegenstand den Sensor blockiert.

Wie reinige ich den Plasma-Bildschirm?

Verwenden Sie nur das mitgelieferte Reinigungstuch oder ein weiches, fusselfreies Tuch. Bei hartnäckigem Schmutz befeuchten Sie das Tuch leicht mit Wasser und etwas mildem Reinigungsmittel und wischen Sie vorsichtig. Wischen Sie anschließend mit einem trockenen Tuch nach. Verwenden Sie niemals Lösungsmittel, Verdünner, Insektizide oder flüchtige Produkte, die die Oberfläche beschädigen könnten.

Wie schließe ich einen DVD-Player über Komponenten an?

Verbinden Sie die Y-, Pb- und Pr-Ausgänge des DVD-Players mit den entsprechenden Eingängen COMPONENT/RGB IN (gekennzeichnet mit Y/G, PB/B, PR/R). Für Audio verwenden Sie die AUDIO L/R-Anschlüsse. Stellen Sie dann im Menü Konfiguration die Eingangsauswahl Komponente/RGB auf Komponente. Drücken Sie INPUT, um den Komponentenmodus auszuwählen.

Warum gibt es keinen Ton, obwohl das Bild vorhanden ist?

Überprüfen Sie zunächst, ob die Lautstärke nicht auf null gestellt ist. Drücken Sie die MUTE-Taste auf der Fernbedienung, um die Stummschaltung aufzuheben. Stellen Sie sicher, dass die Audiokabel richtig angeschlossen sind. Wenn Sie externe Lautsprecher verwenden, überprüfen Sie deren Anschluss und Stromversorgung. Setzen Sie als letzten Ausweg die Soundeinstellungen zurück, indem Sie im Menü Ton die Taste N (Normalisieren) drücken.

BEDIENUNGSANLEITUNG PDM1 YAMAHA

Wichtige Hinweise zur Sicherheit...... 4

Sicherheitsmaßnahmen 5

Zubehör....7

Mitgeliefertes Zubehör 7

Sonderzubehör 7

Fernbedienungsbatterien 8

Anschlüsse 9

Anschluß an die PC-Eingangsbuchsen 10

Anschluß an die SERIAL-Buchsen 12

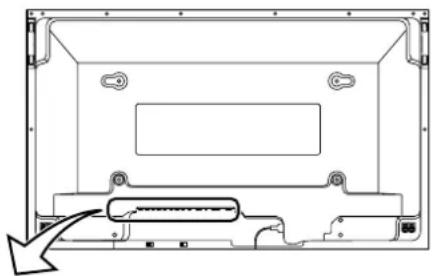

Mit optionalem RCA-Terminal-Board

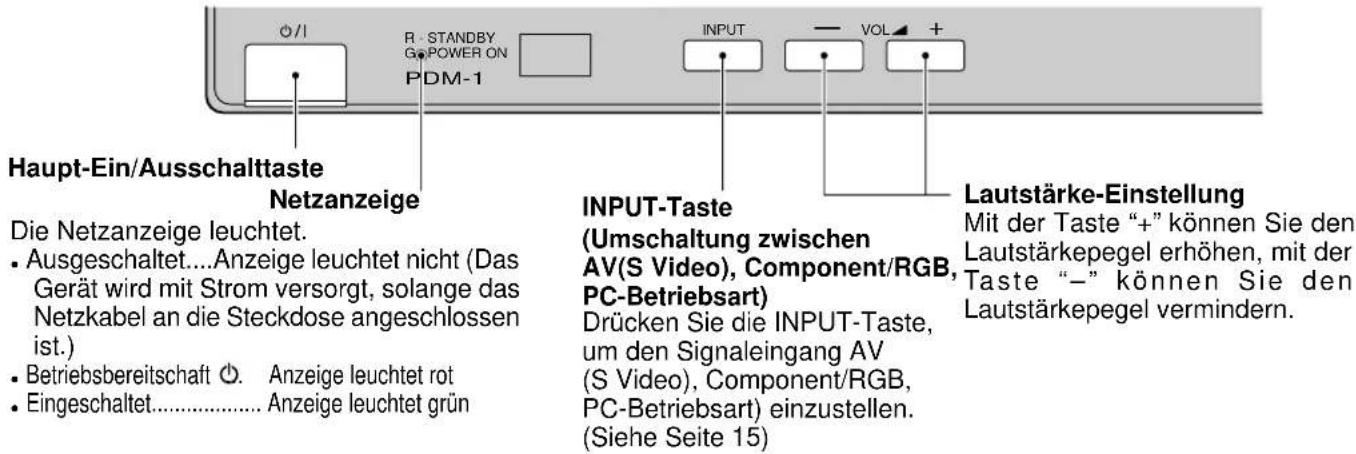

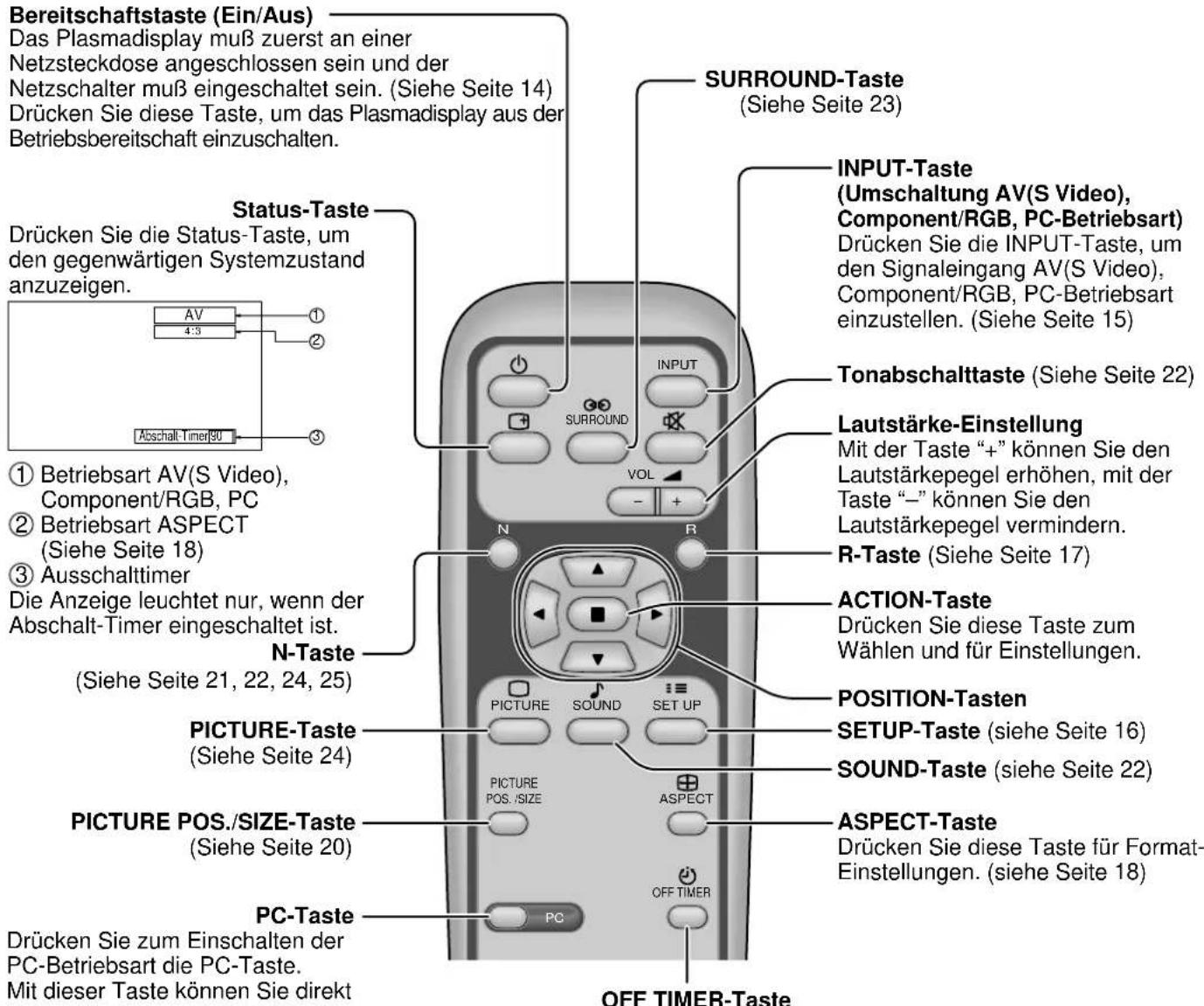

Grundbedienungselemente 13

Ein- und Ausschalten und Eingangssignalwahl ..... 14

Anschluß des Netzkabels 14

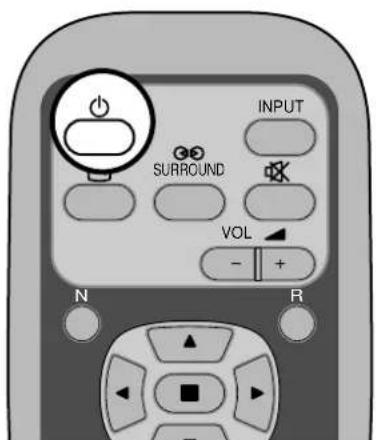

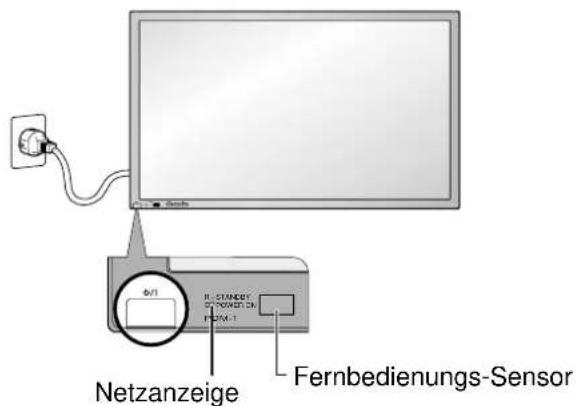

Ein- und Ausschalten 14

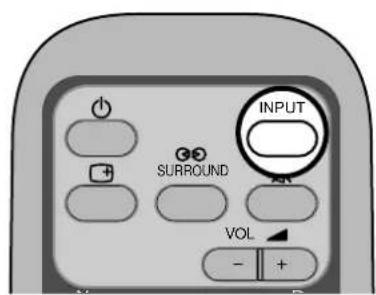

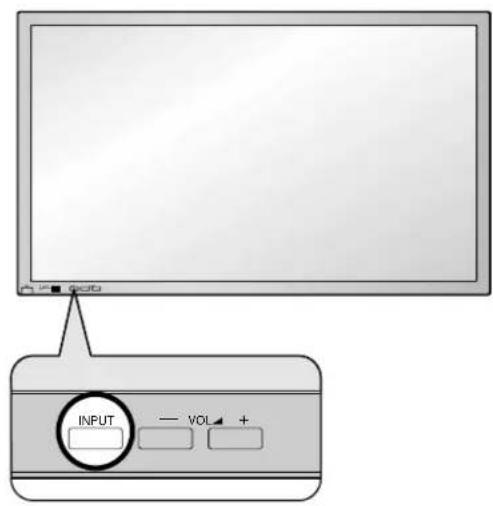

Wahl des Eingangssignals 15

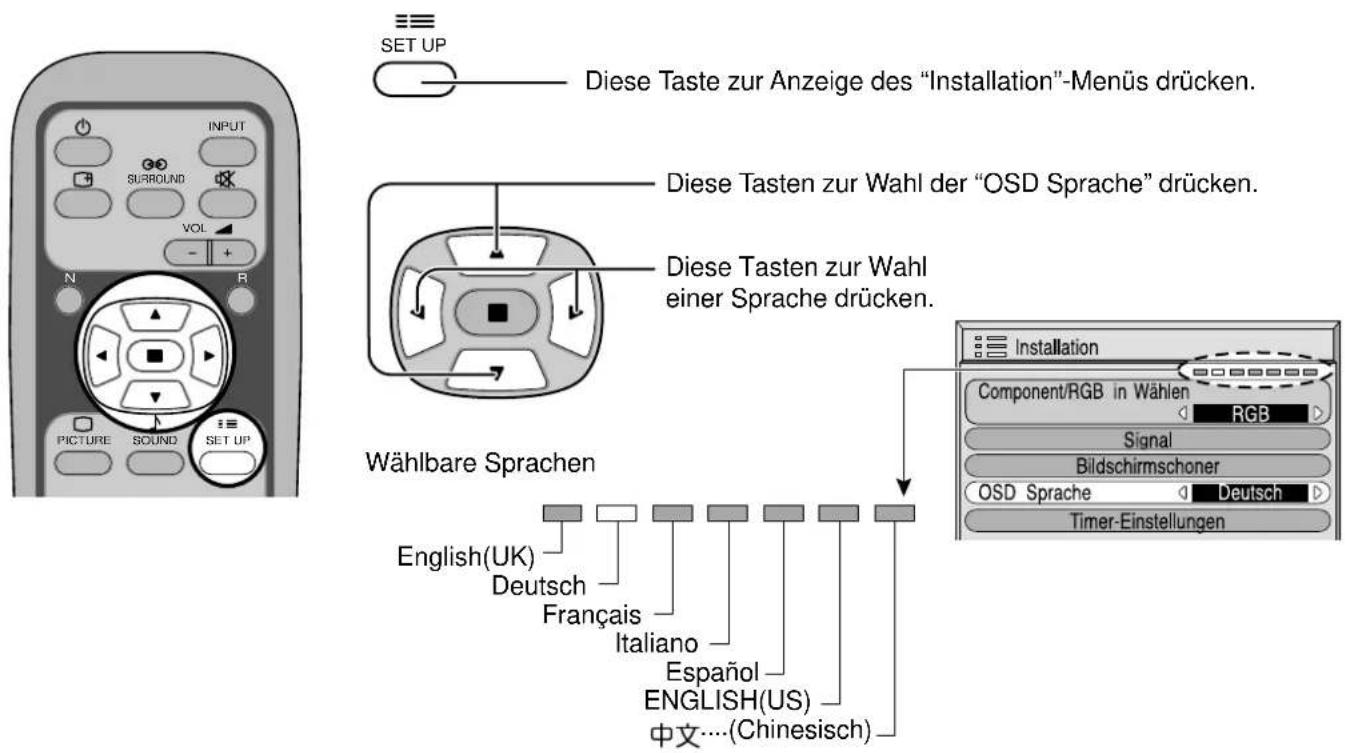

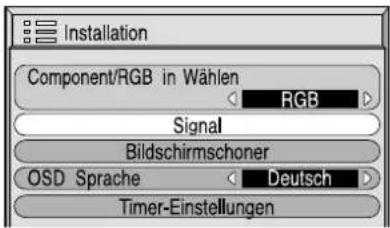

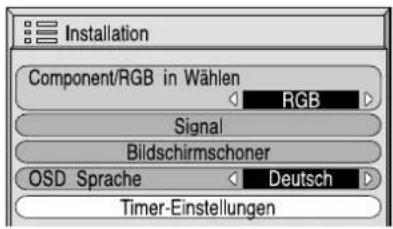

Wahl der Menüsprache für die Bildschirmanzeige .. 15

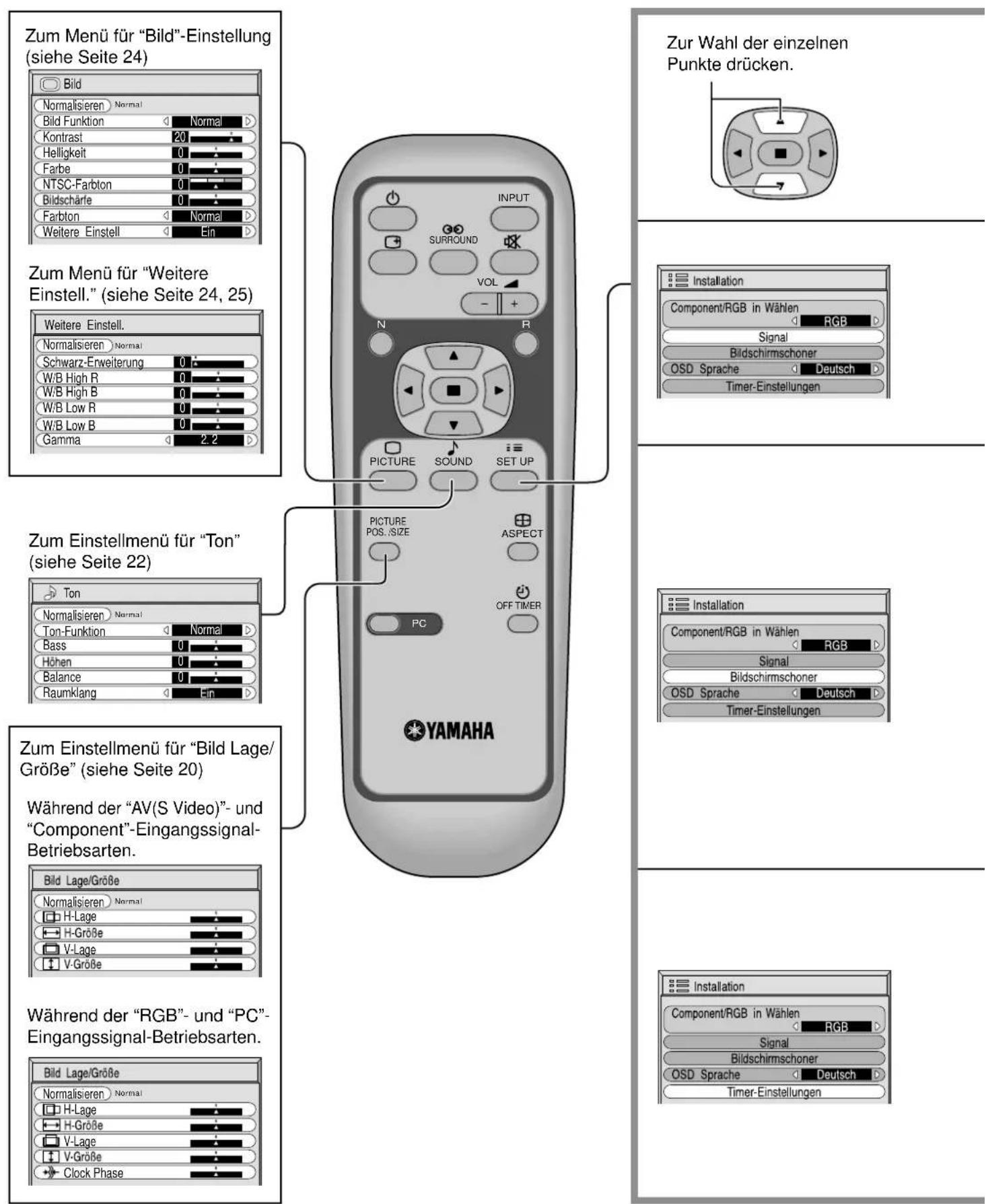

Menü-Anzeige auf dem Bildschirm mit der Fernbedienung .... 16

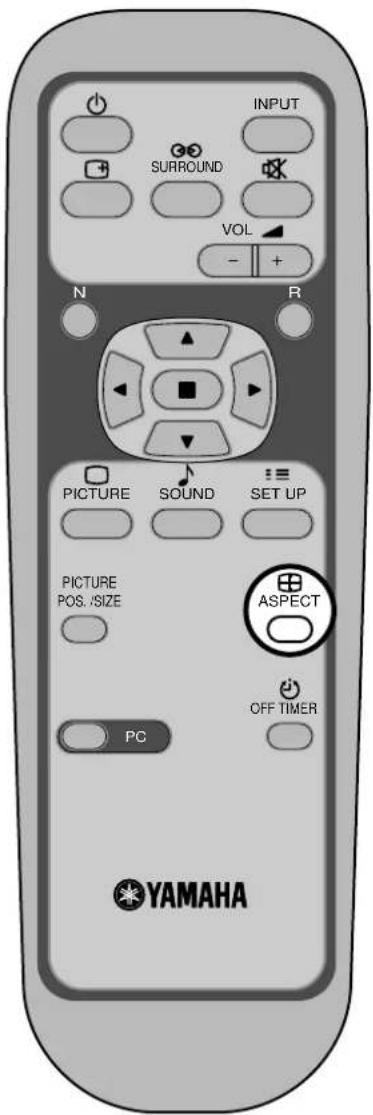

ASPEKT-Betriebsart (Bildformat) 18

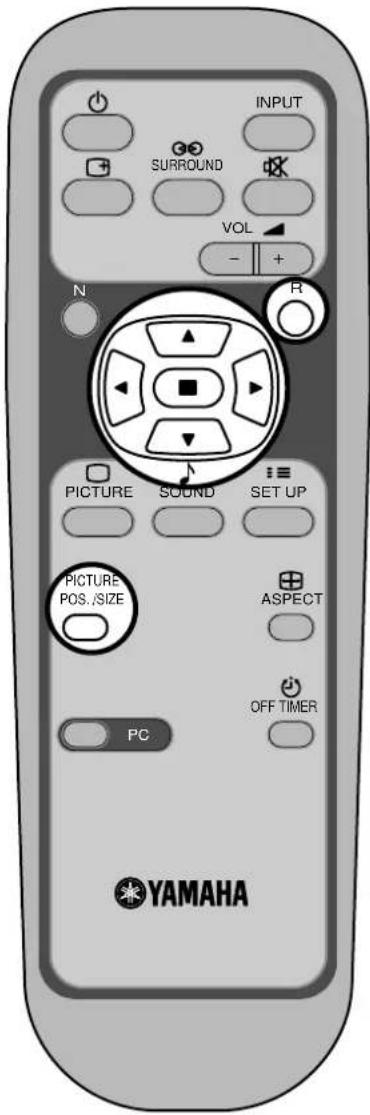

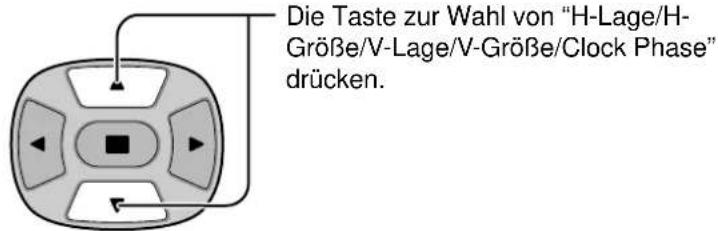

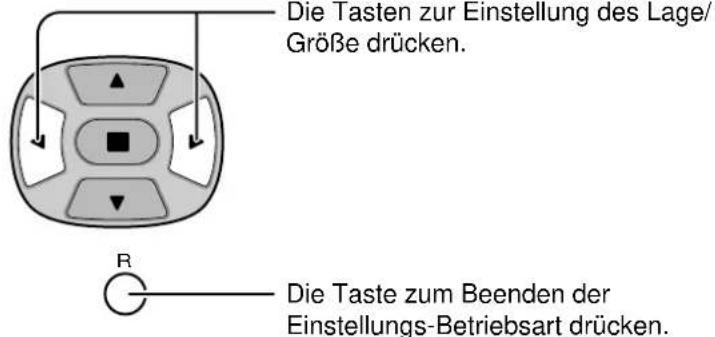

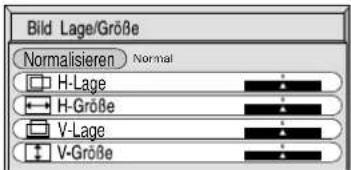

Einstellung von Bild Lage/Größe 20

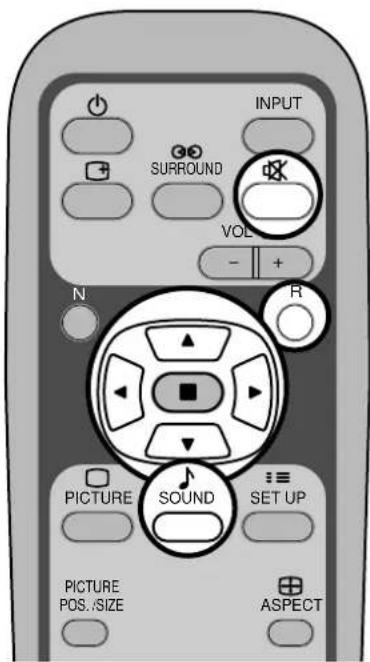

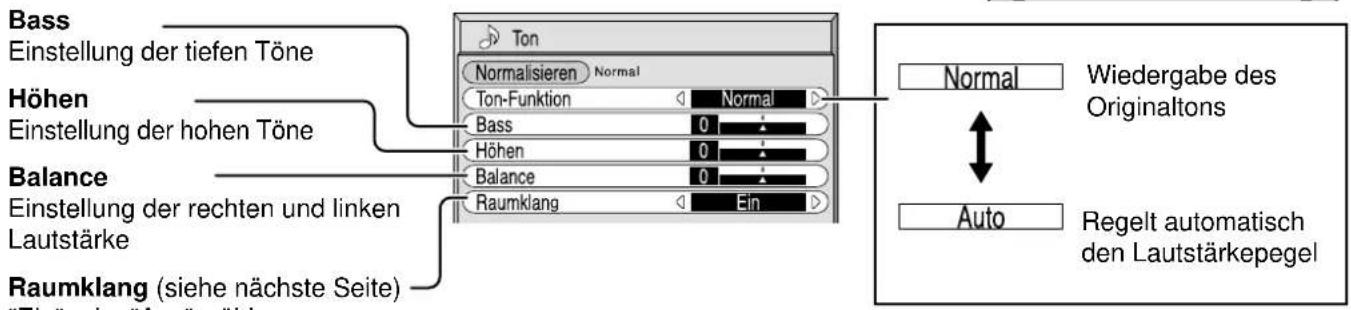

Toneinstellungen.... 22

Stummschaltung 22

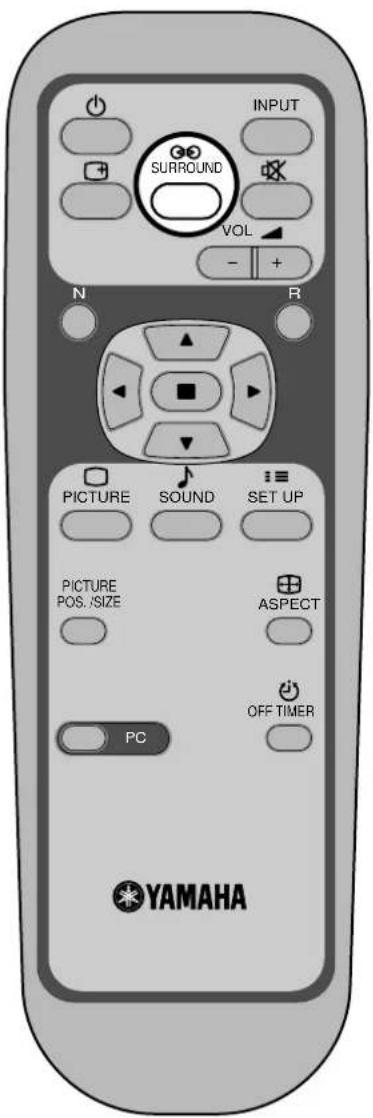

Raumklang-Regelung 23

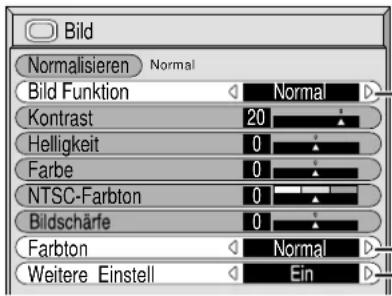

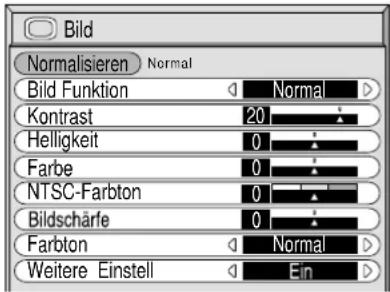

Bild-Einstellungen 24

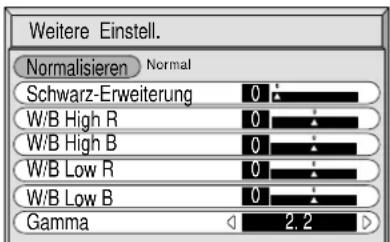

Weitere Einstellungen 25

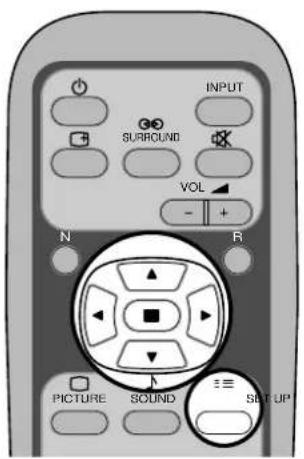

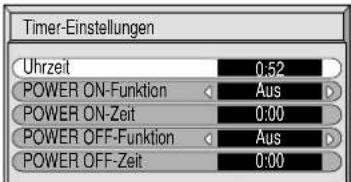

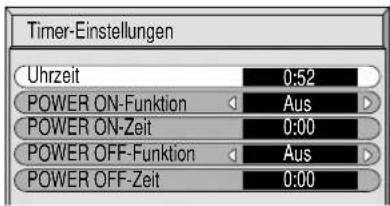

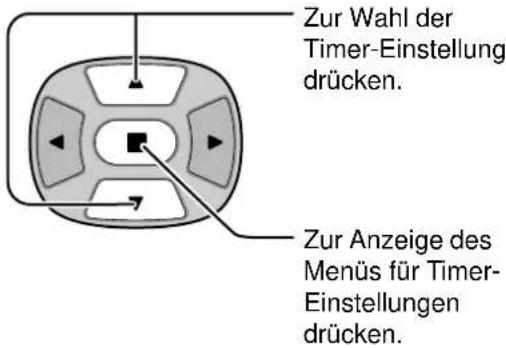

Einstellung des Timers...... 26

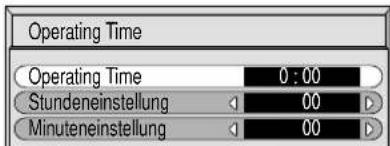

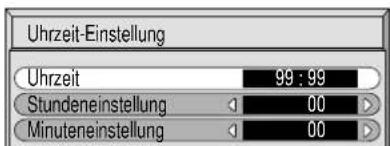

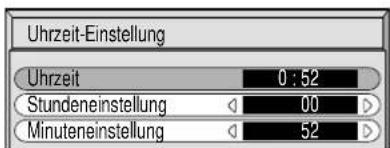

PRESENT TIME -Einstellung 26

TIMER-Einstellung 27

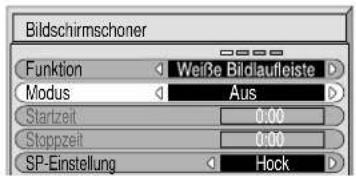

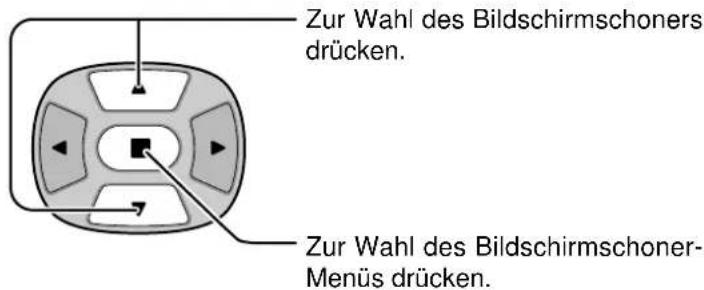

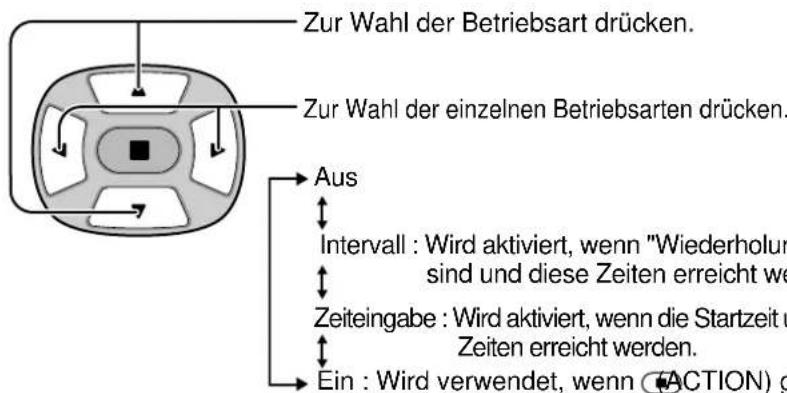

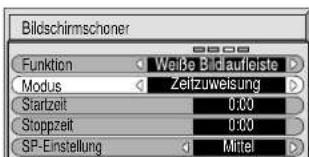

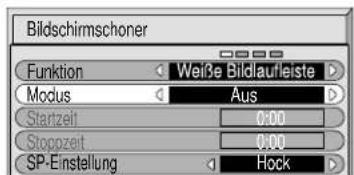

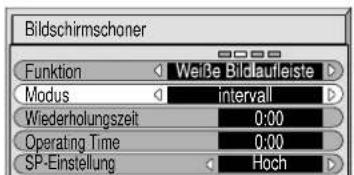

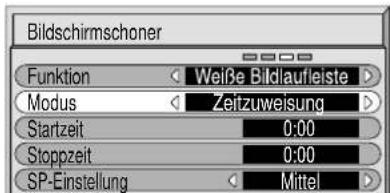

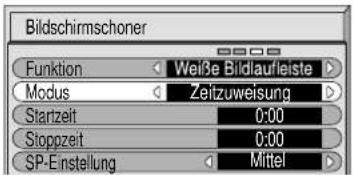

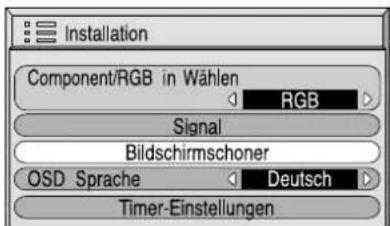

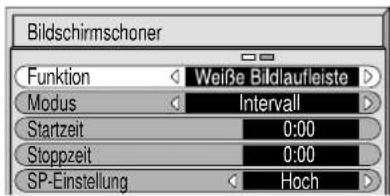

Bildschirmschoner (zum Verhindern von Nachbildern) .. 28

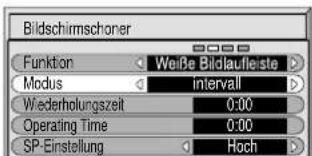

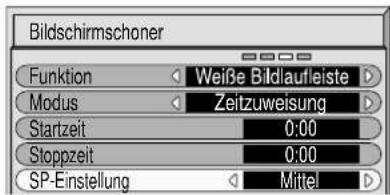

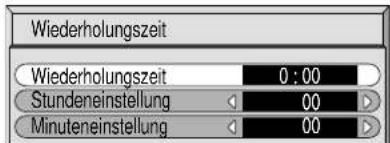

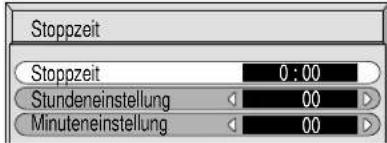

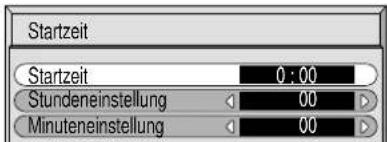

Einstellung der Zeit für den Bildschirmschoner..... 29

Einstellung der seitlichen Bildteile.... 29

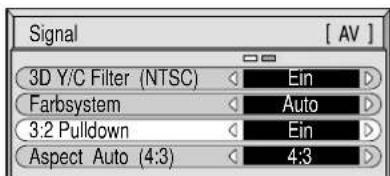

Einstellung der Eingangssignale 30

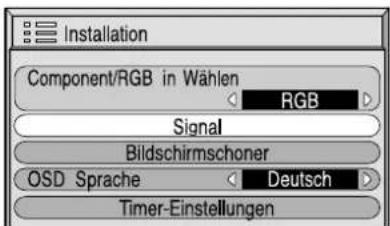

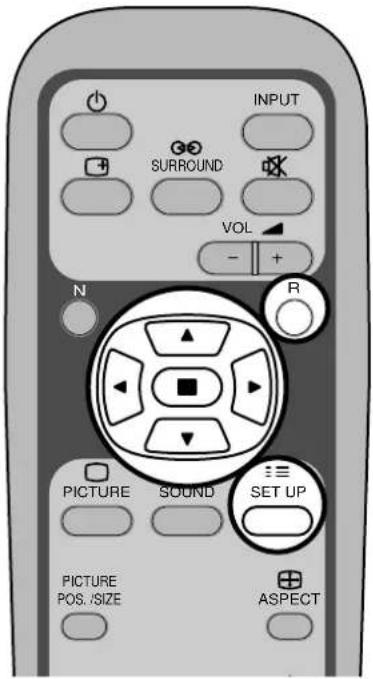

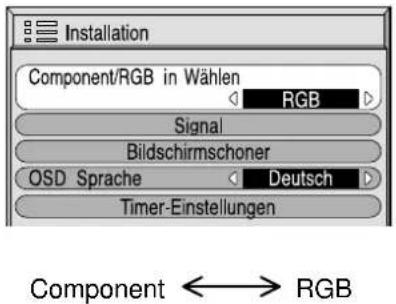

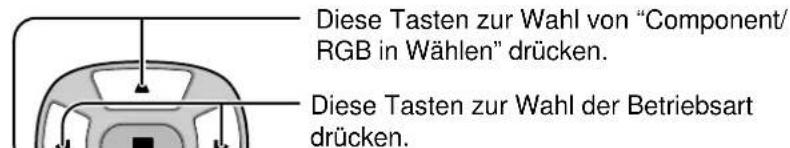

Wahl von Component/RGB IN Signalen 30

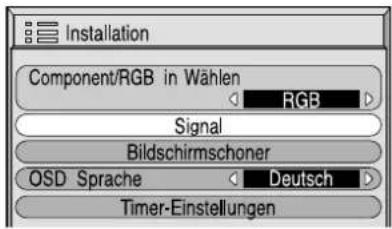

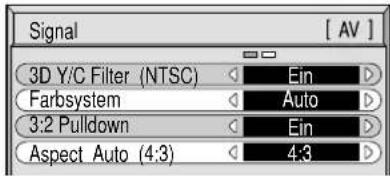

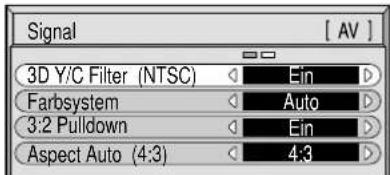

3D Y/C-Filter für NTSC-AV-Bilder 30

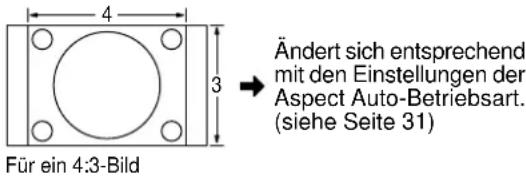

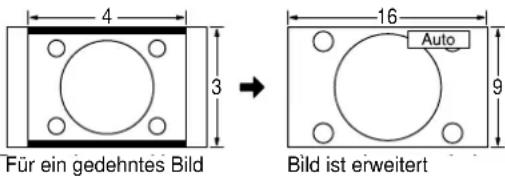

Farbsystem/Aspect Auto 31

3:2 Pulldown 31

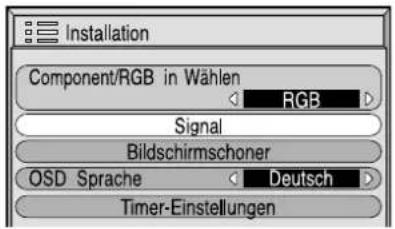

Sync-Signal 32

H-Freq. (kHz)/V-Freq. (Hz) 32

Fehlersuche 33

Anschlüsse 34

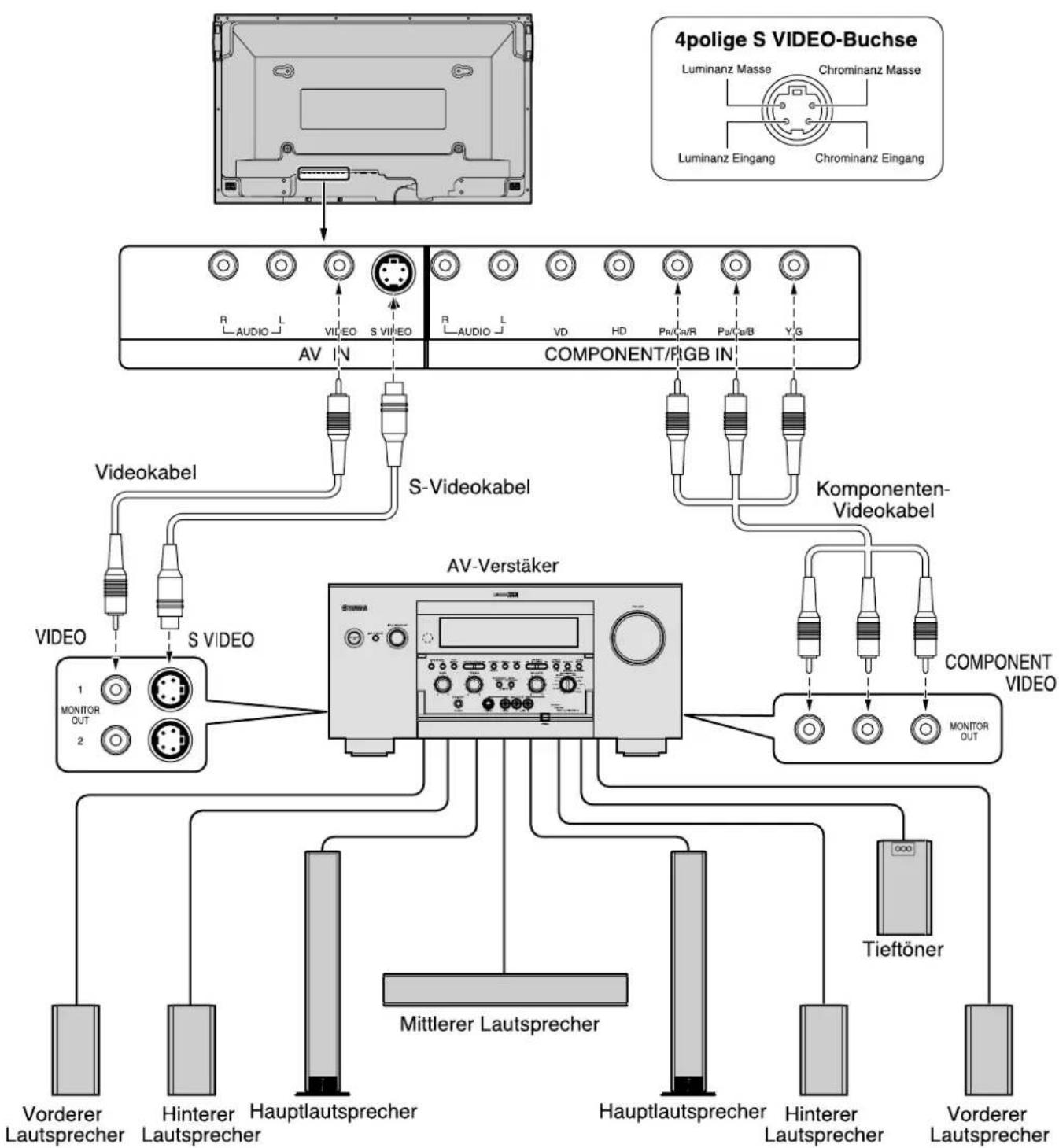

Grundlegender Anschluß 35

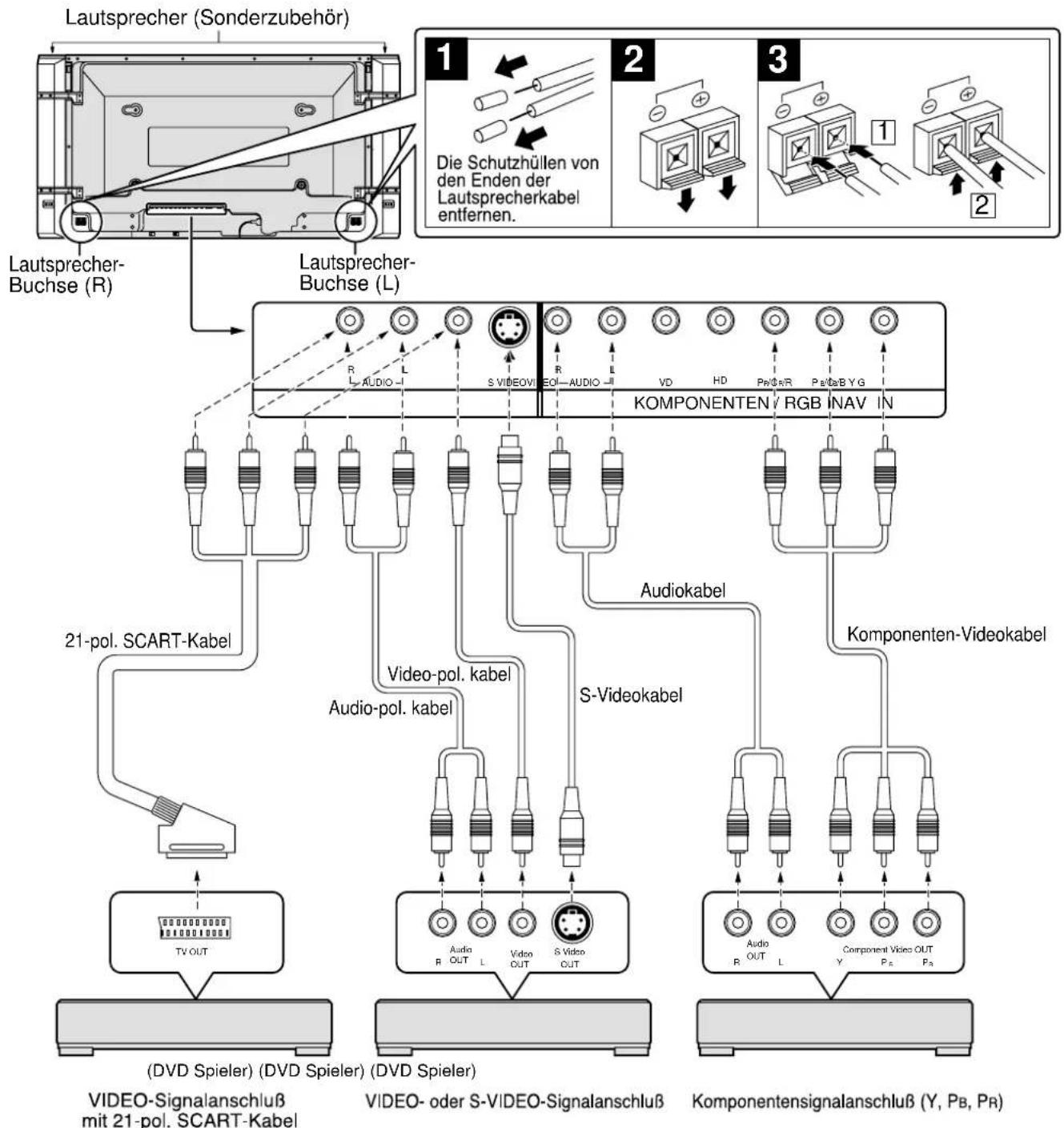

Lautsprecheranschluß 36

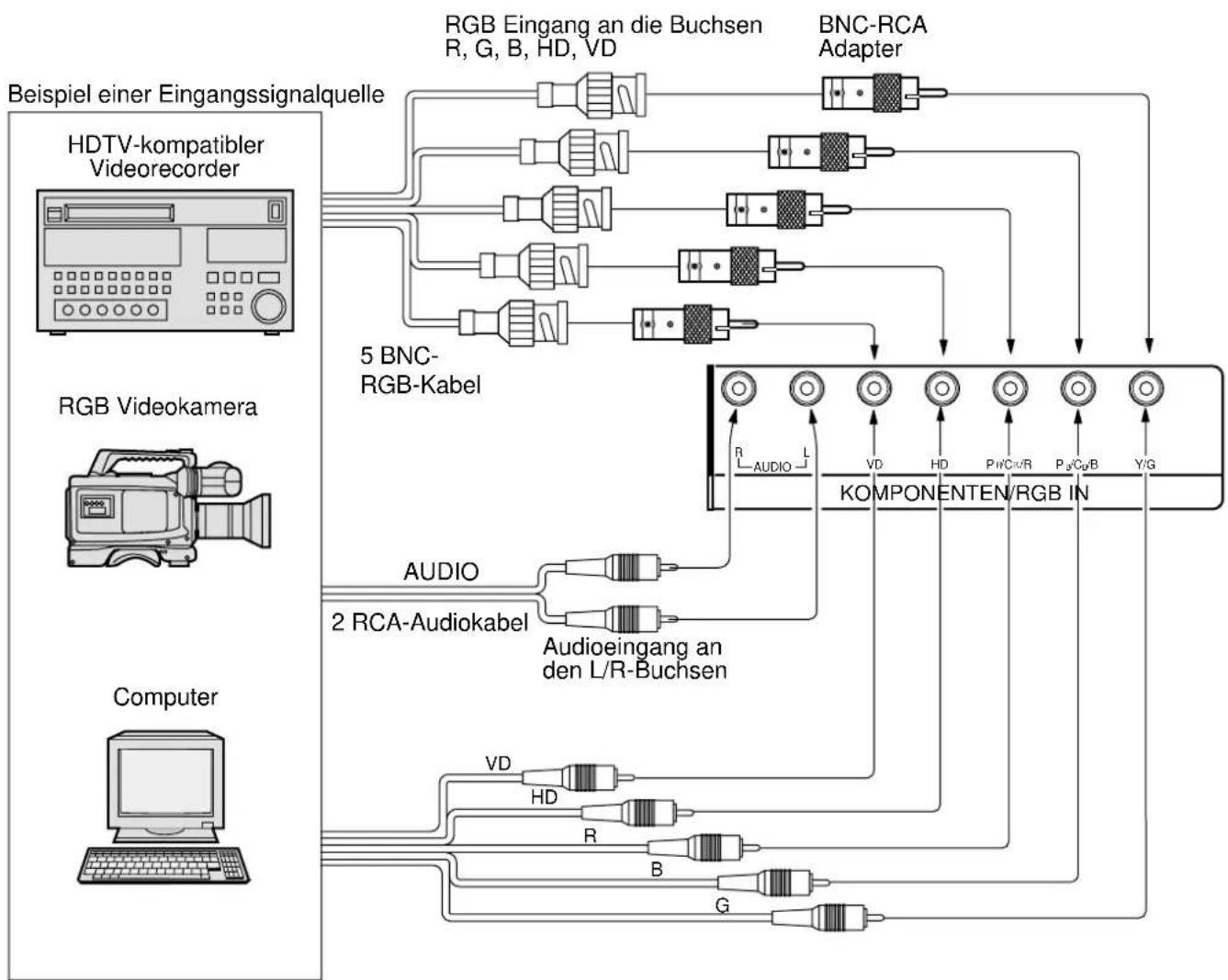

Komponenten- / RGB-Eingangsanschluß ...... 37

Technische Daten.... 38

Wichtige Hinweise zur Sicherheit

WARNUNG: Zur Vermeidung von Beschädigungen, die einen Brandausbruch oder einen elektrischen Schlag auslösen können, darf dieses Gerät keinem Regen oder hoher Luftfeuchtigkeit ausgesetzt werden. Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf das Gerät stellen (einschließlich der Regale usw. über dem Gerät).

WARNUNG: 1) Zur Vermeidung eines elektrischen Schlages darf die Abdeckung nicht entfernt werden. Im Geräteinneren befinden sich keine Teile, die gewartet werden müssen. Wenden Sie sich für Reparaturen an einen qualifizierten Fachmann.
2) Der Erdungsanschluß des Netzsteckers darf nicht entfernt werden. Dieses Gerät ist mit einem dreipoligen Netzstecker ausgerüstet, der sich aus Sicherheitsgründen nur an einer geerdeten Netzsteckdose anschließen läßt. Wenden Sie sich an einen Elektriker, falls der Netzstecker nicht an eine Steckdose angeschlossen werden kann. Die Erdung darf nicht außer Funktion gesetzt werden.

WARNUNG

Dies ist ein Gerät der Klasse A (Industrieklasse). Dieses Gerät kann im Wohnraum Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen.

VORSICHT

Dieses Gerät ist für den Betrieb an Orten vorgesehen, an denen nur geringe elektromagnetische Felder auftreten. Falls das Gerät in der Nähe von Quellen starker elektromagnetischer Felder oder an Orten betrieben wird, an denen elektrische Störsignale die Eingangssignale beeinflussen, kann die Bild- oder Tonwiedergabe instabil sein oder es können Störgeräusche auftreten. Halten Sie deshalb das Gerät von Quellen starker elektromagnetischer Felder fern, um jegliche Gefahr einer Beschädigung auszuschließen.

Zur Vermeidung von elektrischem Schlag sicherstellen, daß der Netzstecker richtig geerdet ist.

Warenzeichen

• VGA ist ein Warenzeichen von International Business Machines Corporation.
• Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, USA.
- S-VGA ist ein eingetragenes Warenzeichen von der Video Electronics Standard Association.
Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden diese Warenzeichen vollständig berücksichtigt.

Hinweis:

Standbilder sollte nicht über längere Zeit wiedergegeben werden, da dies zum Verbleib von permanenten Nachbildern auf dem hochauflösendem Plasmadisplay führen kann.

Beispiele von Standbildern schließen Firmenzeichen, Videospiele, Computerbilder, Teletext und im Seitenverhältnis 4:3 wiedergegebene Bilder ein.

Sicherheitsmaßnahmen

WARNUNG

Aufstellung

Für das Plasmadisplay darf nur das folgende Sonderzubehör verwendet werden. Bei Verwendung von anderem Zubehör kann eine ausreichende Stabilität nicht gewährleistet werden, so daß eine Verletzungsgefahr besteht.

• Sockel PDS-150
• Wandbefestigungseinheit …… PWK-150
• RCA-Terminal-Board für Plasmadisplay…… PTM-RCA1
• Lautsprecher SP-PDM1

(Wenn die Lautsprecher direkt an die Lautsprecherbuchsen des Plasmadisplays angeschlossen werden.)

Alle Einstellungen müssen durch einen qualifizierten Fachmann vorgenommen werden.

Das Breitbild-Plasmadisplay darf nicht auf einer geneigten oder instabilen Fläche aufgestellt werden.

- Das Breitbild-Plasmadisplay kann umkippen und herunterfallen.

Keine Gegenstände auf das Breitbild-Plasmadisplay stellen.

- Beim Eindringen von ausgeschüttetem Wasser oder von Fremdkörpern kann ein Kurzschluß verursacht werden, der einen Brand oder einen elektrischen Schlag auslösen kann. Falls irgendwelche Fremdköper in das Breitbild-Plasmadisplay gelangen, müssen Sie sich an Ihren örtlichen Yamaha-Händler wenden.

Bei Verwendung eines Sockels (Sonderzubehör) muß der freie Abstand an der Oberseite und auf beiden Seiten mindestens 10 cm, an der Unterseite mindestens 6 cm und an der Rückseite mindestens 7 cm betragen. Bei Verwendung einer anderen Aufstellungsmethode muß ein freier Abstand von mindestens 10 cm oben, unten und auf beiden Seiten und ein Abstand von mindestens 1,9 cm auf der Rückseite des Displays vorhanden sein.

Dieses Produkt sollte nicht in der Nähe von elektronischen Geräten installiert werden, die elektromagnetische Wellen empfangen können.

- Dadurch können Störungen von Bildern, Ton usw, verursacht werden. Besonders sollten Videogeräte von diesem Produkt ferngehalten werden.

Verwendung des Breitbild-Plasmadisplay

Das Breitbild-Plasmadisplay ist für den Betrieb mit einer Netzspannung von 220 - 240 V, 50/60 Hz vorgesehen. Die Entlüftungsöffnungen dürfen nicht abgedeckt werden.

- Falls die Entlüftungsöffnungen blockiert werden, kann sich das Breitbild-Plasmadisplay überhitzen, was einen Geräteschaden oder einen Brand verursachen kann.

Keine Fremdkörper in das Breitbild-Plasmadisplay stecken.

- Metallene oder entzündbare Gegenstände dürfen nicht durch die Entlüftungsöffnungen in das Breitbild-Plasmadisplay gesteckt werden oder in das Gerät fallen, weil die Gefahr eines Brandausbruchs oder eines elektrischen Schlages vorhanden ist.

Die Abdeckung darf nicht abgenommen und es dürfen keine Änderungen vorgenommen werden.

- Im Inneren ist Hochspannung vorhanden, deshalb ist die Gefahr eines elektrischen Schlages vorhanden. Wenden Sie sich für alle Kontrollen, Einstellungen und Reparaturen an Ihren örtlichen Yamaha-Händler.

Den Netzstecker vollständig an eine Steckdose anschließen.

- Falls der Netzstecker nicht vollständig hineingesteckt ist, kann durch entstehende Wärme ein Brand verursacht werden. Ein beschädigter Netzstecker oder eine Steckdose mit lockerer Abdeckplatte dürfen nicht verwendet werden.

Den Netzstecker nicht mit nassen Händen anfassen.

- Beim Anfassen mit nassen Händen kann ein elektrischer Schlag ausgelöst werden.

Das Netzkabel darf nicht deschädigt werden. Beim Lösen aus der Steckdose muß das Kabel am Netzstecker festgehalten und herausgezogen werden.

- Das Kabel darf nicht beschädigt oder abgeändert, mit schweren Gegenständen belastet, einer Wärmequelle ausgesetzt, verdreht, stark gebogen oder gezogen werden. In diesem Fall besteht die Gefahr eines Brandausbruchs oder eines elektrischen Schlages. Ein beschädigtes Netzkabel muß unverzüglich bei einem autorisierten Kundendienstzentrum repariert werden.

Falls das Breitbild-Plasmadisplay für längere Zeit nicht in Betrieb genommen wird. müssen Sie das Netzkabel aus der Steckdose ziehen.

Bei auftretenden Störungen

Bei einer Störung (wie Bild- oder Tonausfall) oder falls Rauch oder ein abnormaler Geruch aus dem Breitbild-Plasmadisplay austritt, muß der Netzstecker sofort aus der Steckdose gezogen werden.

- Bei fortgesetztem Betrieb unter solchen Bedingungen kann ein Brand oder ein elektrischer Schlag verursacht werden. Kontrollieren Sie, ob kein Rauch mehr austritt und wenden Sie sich an Ihren örtlichen Yamaha-Händler, um die notwendigen Reparaturen ausführen zu lassen. Versuchen Sie nie selbst am Breitbild-Plasmadisplay irgendwelche Reparaturen vorzunehmen.

Beim Eindringen von Fremdkörpern oder Wasser oder bei einer Gehäusebeschädigung müssen Sie den Netzstecker sofort aus der Steckdose ziehen.

- Durch einen Kurzschluß kann ein Brand verursacht werden. Wenden Sie sich gegebenenfalls für notwendige Reparaturen an Ihren örtlichen Yamaha-Händler.

VORSICHT

Verwendung des Breitbild-Plasmadisplay

Die Hände, das Gesicht oder Gegenstände nicht in die Nähe der Entlüftungsöffnungen des Breitbild-Plasmadisplays halten.

- Heiße Luft tritt aus den Entlüftungsöffnungen an der Oberseite des Breitbild-Plasmadisplay aus. Körperteile oder Gegenstände, die nicht hitzebeständig sind, von der Oberseite fernhalten, weil Verbrennungen und Deformationen resultieren können.

Zum Ändern des Aufstellungsortes müssen alle Kabel gelöst werden.

- Beim Ändern des Standortes mit angeschlossenen Kabeln können die Kabel beschädigt werden, was zu einem Brandausbruch oder einem elektrischen Schlag führen kann.

Ziehen Sie vor dem Reinigen als Vorsichtsmaßnahme den Netzstecker aus der Steckdose.

- Bei angeschlossenem Netzstecker kann ein elektrischer Schlag ausgelöst werden.

Das Netzkabel regelmäßig reinigen, so daß sich kein Staub darauf ansammeln kann.

- Falls sich auf dem Netzkabel Staub ausammelt, kann die Isolation durch Feuchtigkeit beschädigt werden, was zu einem Brandausbruch führen kann. Das Netzkabel aus der Steckdose ziehen und mit einem trockenen Tuch abwischen.

Das Plasmadisplay strahlt Infrarotstrahlen ab und kann daher andere Infrarot-Kommunikationsgeräte beeinflussen.

Den Infrarot-Sensor an einem Ort aufstellen, an dem er nicht von direktem oder reflektiertem Licht des Plasmadisplay beeinflusst werden kann.

Reinigung und Wartung

Der Bildschirm ist speziell behandelt. Verwenden Sie deshalb zum Reinigen nur das mitgelieferte Tuch oder ein weiches fusselfreies Tuch.

- Bei starker Verschmutzung müssen Sie den Bildschirm mit einem weichen fusselfreien Tuch, das mit reinem Wasser oder mit einer stark verdünnten, neutralen Reinigungsmittellösung angefeuchtet ist, gleichmäßig abwischen und mit einem weiche n, trockenem Tuch trocken reiben.

- Die Bildschirmoberfläche darf nicht mit Fingernägeln oder anderen Gegenständen zerkratzt werden und es dürfen keine Gegenstände gegen den Bildschirm geschlagen werden, weil er beschädigt werden kann. Jeglicher Kontakt mit flüchtigen Substanzen, wie Insektenschutzmittel, Lösungsmittel usw. ist zu vermeiden, weil die Oberfläche beschädigt werden kann.

Verwenden Sie zum Reinigen des Gehäuses ein weiches trockenes Tuch.

- Bei starker Verschmutzung müssen Sie das Gehäuse mit einem weichen Tuch, das mit einer stark verdünnten, neutralen Reinigungsmittellösung angefeuchtet ist, reinigen. Wischen Sie das Gehäuse mit einem anderen weichen Tuch trocken.

- Es darf kein Reinigungsmittel auf die Bildschirmoberfläche gelangen. Falls Wassertropfen ins Geräteinnere gelangen, können Betriebsstörungen verursacht werden.

- Vermeiden Sie jeglichen Kontakt des Gehäuses mit flüchtigen Substanzen, wie Insektenschutzmitteln, Lösungsmitteln usw., weil das Gehäuse beschädigt werden und sich die Beschichtung ablösen kann. Außerdem darf das Gehäuse nicht über längere Zeit mit Gegenständen aus Gummi oder PVC in Berührung kommen.

Zubehör

Mitgeliefertes Zubehör

Kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit

Fernbedienung

Fernbedienungsbatterien (2 Batterien R6)

Halteband · 2

Netzkabel

Netzkabel (Nur für Großbritannien)

• Lautsprecher SP-PDM1 (Sonderzubehör)

• Wandbefestigungseinheit PWK-150


• RCA-Terminal-Board für Plasmadisplay PTM-RCA1

Hinweis zum Zusammenbau

Entsprechende Anweisungen entnehmen Sie bitte der Anleitung des Sonderzubehörs.

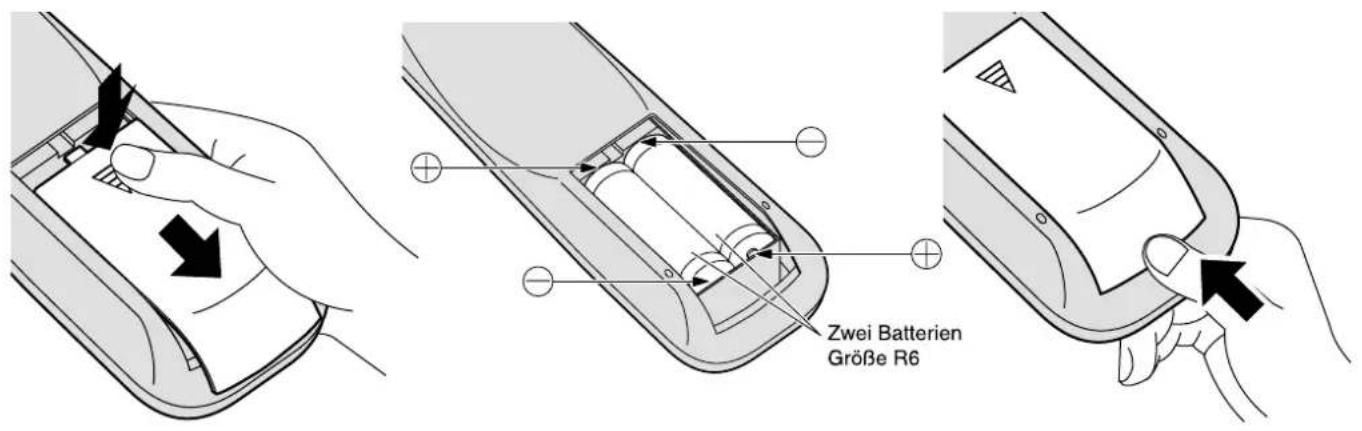

Fernbedienungsbatterien

Zwei Batterien der Größe R6 sind notwendig

1. Die Fernbedienung mit der Oberseite nach unten legen. Auf die Batterieabdeckung drücken und abschieben.

2. Die Batterien wie gezeigt im Batteriefach einlegen. (Die Polarität + oder – muß den Markierungen im Batteriefach entsprechen.)

3. Die Abdeckung wieder aufsetzen und bis zum Einrasten einschieben.

Zwei Batterien Größe R6

Tip:

Beim regelmäßigen Benutzen der Fernbedienung sollten die alten Batterien für eine längere Lebensdauer durch Alkali-Batterien ausgetauscht werden.

⚠ Vorsichtsmaßnahmen bei der Verwendung von Batterien

Ein falsches Einlegen der Batterien kann zum Auslaufen und zum Korrodieren und dadurch zu Beschädigungen der Fernbedienung führen.

Beachten Sie die folgenden Vorsichtsmaßnahmen:

1. Die Batterien sollten immer paarweise ausgetauscht werden. Immer neue Batterien beim Auswechseln der alten verwenden.
2. Alte und neue Batterien sollten niemals miteinander verwendet werden.
3. Verschiedene Batteriearten nicht mischen (Beispiel: "Zink-Kohle" und "Alkali").
4. Niemals die Batterien aufladen, kurzschließen, zerlegen, aufheizen oder verbrennen.
5. Das Auswechseln der Batterien wird notwendig, wenn das Plasmadisplay auf die Fernbedienung nur noch gelegentlich oder gar nicht mehr reagiert.

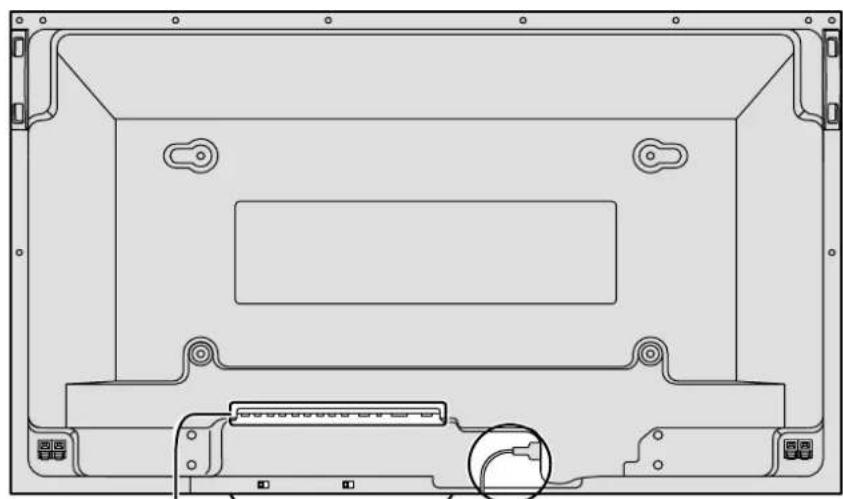

Anschlüsse

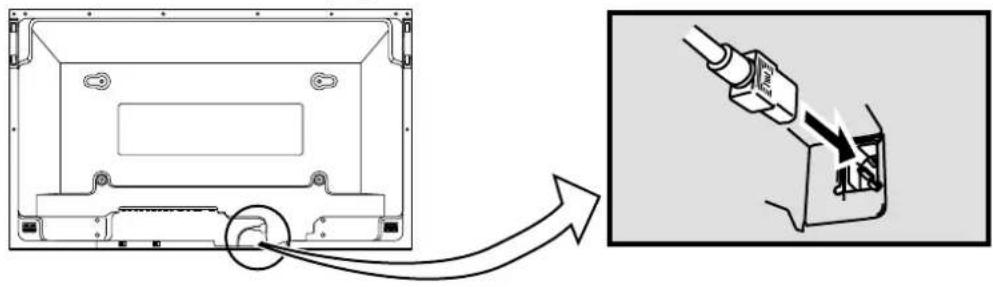

Anschluß des Netzkabels (Siehe Seite 14)

- Kabelbänder

Lockere Kabel mit den Bändern zusammenbinden.

Das Kabel-Halteband wie in der Abbildung gezeigt durch die Klemme stecken.

Zum Bündeln der an den Terminals angeschlossenen Kabel das Halteband um die Kabel legen und das angespitzte Ende wie in der Abbildung gezeigt durch den Halter schieben.

Bei den Kabeln sollte zur Vermeidung der Belastung (besonders für das Netzkabel) ausreichend Durchhang vorhanden sein; abschliessend alle Kabel mit der mitgelieferten Kabelklemme zusammenbinden.

1

Festziehen:

2

Lösen:

Knopt

gedrückthalten

halten Ziehen

Von EXIT-Monitor-Buchse an Computer (siehe Seite 10)

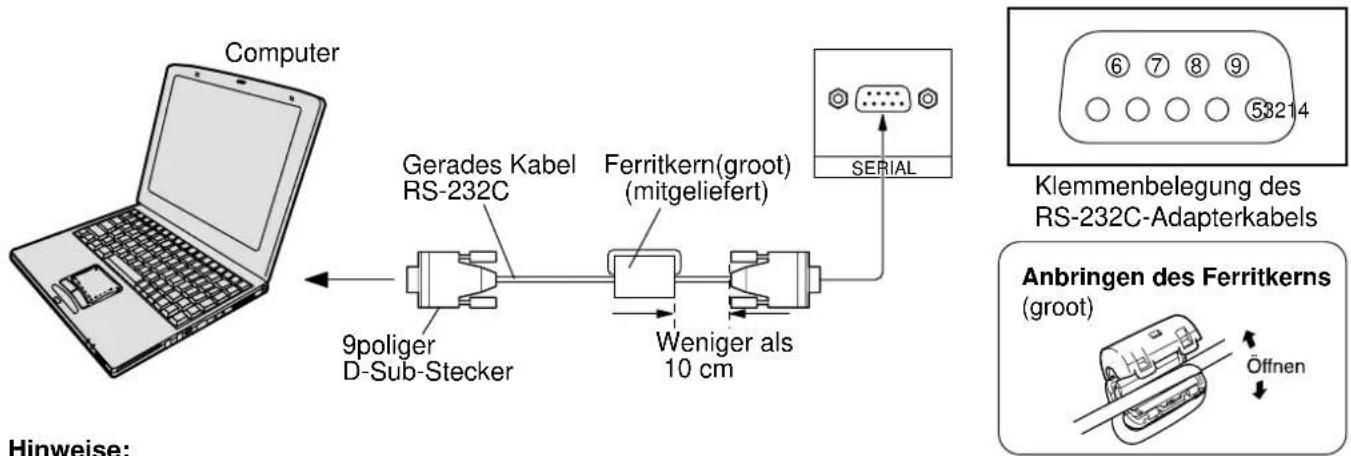

Von SERIAL-Buchse an Computer (siehe Seite 12)

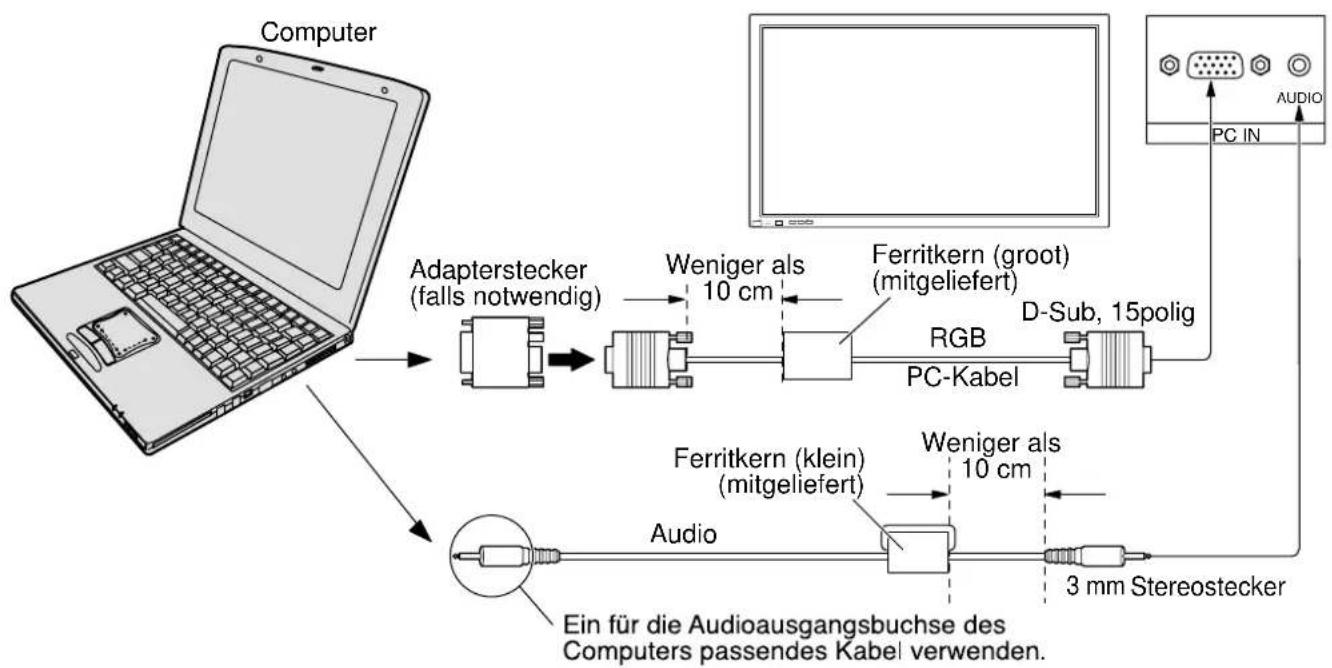

Anschluß an die PC-Eingangsbuchsen

Anbringen des Ferritkerns (klein)

Die Vorsprünge zurückziehen (an zwei Stellen)

2 Öffnen

3 Das Ka und de

Die Vorsprünge zurückziehen (an zwei Stellen)

2 Öffnen

3 Das Kabel e und den Ke

Das Kabel einlegen und den Kern zusammendrücken.

Hinweise:

(1) Computersignale mit einer Horizontalabtastfrequenz von 15,6 bis 110 kHz und einer Vertikalabtastfrequenz von 48 bis 120 Hz lassen sich verwenden. Signale mit mehr als 1.200 Zeilen können nicht richtig wiedergegeben werden.
(2) Die Anzeigewauflösung beträgt maximal 1.024 · 768 Punkte mit einem Bildseitenverhältnis von 4:3 und 1.366 · 768 Punkte mit dem Bildseitenverhältnis "16:9". Falls die Anzeigewauflösung diese Maxima übersteigt, können feine Details nicht mit ausreichender Klarheit wiedergegeben werden.
(3) Die PC-Eingangsbuchsen sind DDC1/2B-kompatibel. Falls der anzuschließende Computer nicht mit DDC1/2B kompatibel ist, muß der Computer beim Anschließen entsprechend eingestellt werden.
(4) Es gibt auch Computer, die sich nicht am Plasmadisplay anschließen lassen.
(5) Für den Anschluß eines DOS/V-kompatiblen Computers mit einer 15poligen D-Sub-Buchse ist kein Adapter notwendig.
(6) Der in der Abbildung gezeigte Computer dient nur zur Erklärung.
(7) Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang dieses Gerätes eingeschlossen.
(8) Stellen Sie die Horizontal- und Vertikalabtastfrequenzen der PC-Signale nicht auf Werte ein, die außerhalb des vorgeschriebenen Frequenzbereichs liegen.

Am 15poligen D-Sub-Stecker anliegende Signale

1514131211 ⑥⑦⑧⑨⑩ ①②③④⑤

Klemmenbelegung des PC-Eingangsbuchse

Klemme	Signal	Klemme	Signal	Klemme	Signal
1	R	6	GND (Masse)	11	GND (Masse)
2	G	7	GND (Masse)	12	SDA
3	B	8	GND (Masse)	13	HD/SYNC
4	GND (Masse)	9	NC (nicht verwendet)	14	VD
5	GND (Masse)	10	GND (Masse)	15	SCL

Anschluß an die SERIAL-Buchsen

Für die Steuerung des Plasmadisplays mit einem Computer wird die SERIAL-Buchse verwendet.

Computer Gerades Kabel RS-232C Ferritkern(groot) (mitgeliefert) 9poliger D-Sub-Stecker Weniger als 10 cm SERIAL Klemmenbelegung des RS-232C-Adapterkabels Anbringen des Ferritkerns (groot) Öffnen Hinweise:

Hinweise:

(1) Zum Anschluss eines Computers an das Plasmadisplay ein RS-232C-Kabel verwenden.
(2) Der gezeigte Computer wird nur als Beispiel verwendet.
(3) Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang eingeschlossen.

Die SERIAL-Buchse entspricht der Schnittstelle RS-232C, es ist deshalb möglich das Plasmadisplay mit einem angeschlossenen Computer zu steuern. Im Computer muß dazu eine Software für das Senden und Empfangen von Steuerbefehlen installiert sein, die die nachstehenden Bedingungen erfüllen. Die Software kann mit einem Anwendungsprogramm für eine Programmiersprache zusammengestellt werden. Für Einzelheiten wird auf die Anleitungen der Computeranwendungsprogramms verwiesen.

Kommunikationsparameter

Signalpegel	kompatibel mit RS-232C
Synchronisation	Asynchron
Baud-Übertragungsrate	9600 bps
Parität	keine
Zeichenlänge	8 Bit
Stoppbit	1 Bit
Flußregelung	-

RS-232C-Adapterkabel
D-Sub-Buchse, 9polig	Einzelheiten
2	R X D
3	T X D
5	GND (Masse)
4·6	Nicht verwendet
78	kurzgeschlossen
1·9	NC

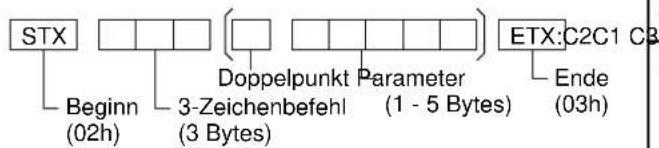

Grundformat der Steuerbefehle

Die Übertragung eines Steuersignals vom Computer beginnt mit einem STX-Signal, gefolgt vom Befehl, den Parametern und wird mit einem ETX-Signal abgeschlossen. Falls keine Parameter vorhanden sind, braucht kein Parametersignal gesendet zu werden.

STX Beginn (02h) 3-Zeichenbefehl (3 Bytes) Doppelpunkt Parameter (1 - 5 Bytes) ETX:C2C1 C3 Ende (03h)

Hinweise:

(1) Bei Übertragung mehrerer Befehle müssen Sie zuerst auf eine Reaktion dieses Gerätes auf den ersten Befehl warten, bevor der nächste Befehl übertragen wird.
(2) Bei Übertragung eines unzulässigen Befehls erhält der Computer die Fehlermitteilung "ER401".

Befehl

Befehl	Parameter	Steuerung
PON	keine	Einschalten
POF	keine	Ausschalten
AVL	**	Lautstärke 00 - 63
AMT3 P2P1 P3 P4	0	Automatische Tonabschaltung AUS
	15	Automatische Tonabschaltung EIN
IIS	keineVIDYP1RG1	Eingangswahl (Umschaltung)AVComponent / RGB (von diesem Gerät als Y / PB/ PR- oder RGB-Signal verarbeitet)PC
DAM	keineNORMZOOMFULLJUSTSELF	Bildschirmbetriebsart (Umschaltung)4:3Zoom16:9AspektAuto

Bei ausgeschaltetem Gerät reagiert dieses Display nur auf den Befehl "Gerät einschalten" (PON).

Grundbedienungselemente

Die Anleitungen ab hier beschreiben die Funktionen bei Installation des optionalen RCA-Terminal-Boards.

Haupt-Ein/Ausschalttaste Netzanzeige Die Netzanzeige leuchtet. • Ausgeschaltet...Anzeige leuchtet nicht (Das Gerät wird mit Strom versorgt, solange das Netzkabel an die Steckdose angeschlossen ist.) • Betriebsbereitschaft Ⓐ. Anzeige leuchtet rot • Eingeschaltet...... Anzeige leuchtet grün INPUT-Taste (Umschaltung zwischen AV(S Video), Component/RGB, PC-Betriebsart) Drücken Sie die INPUT-Taste, um den Signaleingang AV (S Video), Component/RGB, PC-Betriebsart) einzustellen. (Siehe Seite 15) Lautstärke-Einstellung Mit der Taste “+” können Sie den Lautstärkepegel erhöhen, mit der Taste “-” können Sie den Lautstärkepegel vermindern.

Bereitschaftstaste (Ein/Aus) Das Plasmadisplay muß zuerst an einer Netzsteckdose angeschlossen sein und der Netzschalter muß eingeschaltet sein. (Siehe Seite 14) Drücken Sie diese Taste, um das Plasmadisplay aus der Betriebsbereitschaft einzuschalten. Status-Taste Drücken Sie die Status-Taste, um den gegenwärtigen Systemzustand anzuzeigen. ① Betriebsart AV(S Video), Component/RGB, PC ② Betriebsart ASPECT (Siehe Seite 18) ③ Ausschalttimer Die Anzeige leuchtet nur, wenn der Abschalt-Timer eingeschaltet ist. N-Taste (Siehe Seite 21, 22, 24, 25) PICTURE-Taste (Siehe Seite 24) PICTURE POS./SIZE-Taste (Siehe Seite 20) PC-Taste Drücken Sie zum Einschalten der PC-Betriebsart die PC-Taste. Mit dieser Taste können Sie direkt SURROUND-Taste (Siehe Seite 23) INPUT-Taste (Umschaltung AV(S Video), Component/RGB, PC-Betriebsart) Drücken Sie die INPUT-Taste, um den Signaleingang AV(S Video), Component/RGB, PC-Betriebsart einzustellen. (Siehe Seite 15) TONABSCHALTASTE (Siehe Seite 22) Lautstärke-Einstellung Mit der Taste “+” können Sie den Lautstärkepegel erhöhen, mit der Taste “-” können Sie den Lautstärkepegel vermindern. R-Taste (Siehe Seite 17) ACTION-Taste Drücken Sie diese Taste zum Wählen und für Einstellungen. POSITION-Tasten SETUP-Taste (siehe Seite 16) SOUND-Taste (siehe Seite 22) ASPECT-Taste Drücken Sie diese Taste für Format- Einstellungen. (siehe Seite 18) OFF TIMER-Taste

Das Plasmadisplay kann so eingestellt werden, daß es sich nach Ablauf einer bestimmten Zeit ausschaltet. Mit jedem Tastendruck wird zwischen den Einstellungen 30 Minuten, 60 Minuten, 90 Minuten und 0 Minuten (Abschalt-Timer ausgeschaltet) umgeschaltet.

Wenn die Restzeit 3 Minuten beträgt, beginnt die Anzeige "Abschalt-Timer 3" zu blinken. Bei einem Stromausfall wird der Abschalt-Timer ausgeschaltet.

Ein- und Ausschalten und Eingangssignalwahl

Anschluß des Netzkabels

Den Stecker des Netzkabels am Plasmadisplay anschließen.

Ein- und Ausschalten

Netzanzeige Fernbedienungs-Sensor

Anschluss des Steckers an eine Steckdose Hinweis:

Die Gerätestecker sind von Land zu Land unterschiedlich. Der links gezeigte Stecker kann sich von dem des gelieferten Gerätes unterscheiden.

Drücken Sie den Netzschalter ⏻ / | auf dem Plasmadisplay zum Einschalten des Gerätes.

Netzanzeige: Grün

Beispiel: Das untere Bild wird beim Einschalten des Plasmadisplay angezeigt. (Diese Einstellung ist ein Beispiel.)

Beim erstmaligen Einschalten des Gerätes wird die Anzeige zur Wahl der Bildschirmsprache angezeigt.

Vom zweiten Einschalten an kann die Anzeige zur Wahl der Bildschirmsprache mit dem Einstellungs-Menü durchgeführt werden. (Siehe Seite 15)

Die gewünschte Sprache mit den ▲- und ▼Tasten wählen und die ACTION-Taste ▼brücken.

OSD Sprache English (UK) Deutsch Français Italiano Español ENGLISH (US) 中文 Wahlen Einstellen

Vom zweiten Einschalten an wird das unten abgebildete Menü eine Weile angezeigt. (Diese Einstellung ist ein Beispiel.)

AV 4:3

INPUT SURROUND VOL N R

Den Netzschalter auf der Fernbedienung zum Ausschalten des Plasmadisplays drücken.

Netzanzeige: Rot (Bereitschaft)

Den Netzschalter auf der Fernbedienung zum Einschalten des Plasmadisplays drücken.

Netzanzeige: Grün

Zum Ausschalten des Gerätes bei eingeschaltetem Gerät oder Einstellung auf Betriebsbereitschaft den Netzschalter auf dem Plasmadisplay zum Ausschalten des Plasmadisplays drücken.

Wahl des Eingangssignals

INPUT — VOL + +

Die INPUT-Taste zur Wahl des am Plasmadisplay angeschlossen Gerätes mit dem wiederzugebenden Eingangssignals drücken.

Das Eingangssignal wählen, das beim Installieren des optionalen Terminal-Boards wiedergegeben werden kann. (siehe Seite 30)

Das Eingangssignal ändert sich folgendermaßen:

INPUT SURROUND VOL - +

Hinweis:

Die INPUT-Tasten können nur verwendet werden, wenn ein optionales Terminal-Board installiert ist.

Wahl der Menüsprache für die Bildschirmanzeige

SET UP Diese Taste zur Anzeige des "Installation"-Menüs drücken. Diese Tasten zur Wahl der "OSD Sprache" drücken. Diese Tasten zur Wahl einer Sprache drücken. Wählbare Sprachen English(UK) Deutsch Français Italiano Español ENGLISH(US) 中文...(Chinesisch) Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen

Menü-Anzeige auf dem Bildschirm mit der Fernbedienung

Zum Menü für "Bild"-Einstellung (siehe Seite 24) Bild Normalisieren Normal Bild Funktion Normal Kontrast 20 Helligkeit 0 Farbe 0 NTSC-Farblon 0 Bildscharfe 0 Farblon Normal Weitere Einstell Ein Zum Menü für "Weitere Einstell." (siehe Seite 24, 25) Weitere Einstell. Normalisieren Normal Schwarz-Erweiterung 0 W/B High R 0 W/B High B 0 W/B Low R 0 W/B Low B 0 Gamma 2.2 Zum Einstellmenü für "Ton" (siehe Seite 22) Ton Normalisieren Normal Ton-Funktion Normal Bass 0 Höhen 0 Balance 0 Raumklang Ein Zum Einstellmenü für "Bild Lage/ Größe" (siehe Seite 20) Während der "AV(S Video)"- und "Component"-Eingangssignal- Betriebsarten. Bild Lage/Größe Normalisieren Normal H-Lage H-Größe V-Lage V-Größe Während der "RGB"- und "PC"- Eingangssignal-Betriebsarten. Bild Lage/Größe Normalisieren Normal H-Lage H-Größe V-Lage V-Größe Clock Phase Zur Wahl der einzelnen Punkte drücken. Installation Component/RGB in Wahlen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen Installation Component/RGB in Wahlen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen Installation Component/RGB in Wahlen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen

Zum Au drücken

Die R-Taste zum Zurückgehen auf das "Installation"-Menü drücken.

Zum "Signal"-Menü für "AV" (siehe Seite 30, 31)

Signal 3D Y/C Filter (NTSC) < Ein > Farosystem < Auto > 3:2 Pulldown < Ein > Aspect Auto (4:3) < 4:3 >

Zum "Signal"-Menü für "Component" (siehe Seite 31)

Zum "Signal"-Menü für "RGB" (siehe Seite 32)

Zum "Signal"-Menü für "PC" (siehe Seite 32)

Hinweis:

Jedes "Signal"-Einstellmenü zeigt die Einstellungsbedingungen für das Eingangssignal an. (Siehe Seite 15)

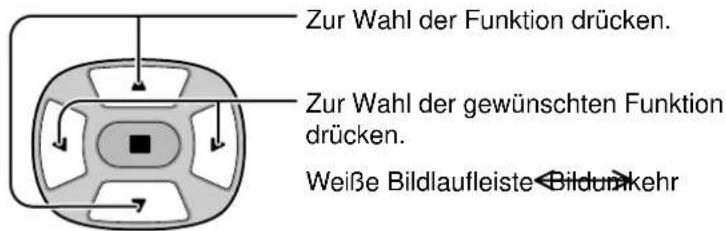

Zur Wahl des Bildschirmschoners. (siehe Seite 28)

Bildschirmschoner Funktion Weiße Bildlaufleiste Modus Aus Startzeit 0:00 Stopzeit 0:00 SP-Einstellung Hock

Zur Wahl der einzelnen Zeiteinstellungsmenüs drücken.

Zur Anzeige der einzelnen Einstellungsmenüs drücken.

Die R-Taste zum Zurückgehen auf das "Bildschirmschoner"-Menü drücken.

Startzeit Startzeit 0:00 Stundeneinstellung 00 Minuteneinstellung 00

Stoppzeit Stoppzeit 0 : 00 Stundeneinstellung 00 Minuteneinstellung 00

Wiederholungszeit Wiederholungszeit 0:00 Stundeneinstellung 00 Minuteneinstellung 00

Operating Time Operating Time 0 : 00 Stundeneinstellung 00 Minuteneinstellung 00

Zur Wahl des Menüs für die Timer-Einstellungen.(siehe Seite 26)

Timer-Einstellungen Uhrzeit 0,52 POWER ON-Funktion Aus POWER ON-Zeit 0,00 POWER OFF-Funktion Aus POWER OFF-Zeit 0,00

Zur Wahl der einzelnen Timer-Einstellungen drücken.

Zur Wahl der Timer-Einstellungen diese Taste für das Menü der Timer-Einstellungen drücken.

Die R-Taste zum Zurückgehen auf das "Installation"-Menü drücken.

Uhrzeit-Einstellung Uhrzeit 99:99 Stundeneinstellung 00 Minuteneinstellung 00

POWER ON-Einstellung POWER ON-Zeit 0:00 Stundeneinstellung 00 Minuteneinstellung 00

POWER OFF-Einstellung POWER OFF-Zeit 0:00 Stundeneinstellung 00 Minuteneinstellung 00

ASPEKT-Betriebsart (Bildformat)

Auf dem Plasmadisplay kann ein Bild in maximaler Größe, einschließlich Breitbild (Kinoformat) wiedergegeben werden.

INPUT SURROUND VOL N R PICTURE SOUND SET UP PICTURE POS. /SIZE ASPECT PC OFF TIMER YAMAHA

ASPECT-Taste

Die Aspekt-Betriebsart ändert sich jedesmal beim Drücken der ASPECT-Taste.

Hinweise:

(1) Während der RGB- und PC-Eingangs-Betriebsart kann nur zwischen "4:3", "Zoom" und "16:9" umgeschaltet werden.
(2) Für den Signaleingang 1125i (1080i) bzw. 750p (720p) während des "Component"-Eingangssignalmodus ist der Modus auf "16:9"-Modus eingestellt und ein Umschalten ist nicht möglich. Für den Signaleingang 525i (480i), 625i (575i) in der "Component"-Eingangssignal-Betriebsart kann "Panasonic Auto" nicht gewählt werden.
(3) Die Aspekt-Betriebsart wird für jeden Eingangsanschluß getrennt gespeichert (AV(S Video), Component, RGB und PC).

Betriebsart	Bild	Beschreibung
4:3		“4:3” wird als 4:3-Bild mit standardisierter 4:3-Größe wiedergegeben.
Zoom		In der “Zoom”-Betriebsart wird der mittlere Teil des Bildes vergrößert.
16:9		“16:9” wird als Bild mit maximaler Größe wiedergegeben, jedoch etwas in die Breite gezogen.
Aspekt		In der “Aspekt”-Betriebsart wird ein 4:3-Bild mit maximaler Größe wiedergegeben, jedoch ohne Aspekt-Korrektur im mittleren Bildbereich, so daß die Breitenverziehung nur an den rechten und linken Kanten des Bildschirm bemerkt wird. Die Größe des Bildes hängt vom Originalsignal ab.
Auto		Das angezeigte Bild wird automatisch vergrößert (abhängig von der Bildquelle) und erlaubt die Wiedergabe in maximaler, symetrischer Größe.Hinweis:Die “Auto”-Betriebsart ist für die automatische Einstellung des Aspekt-Verhältnisses vorgesehen und kann gemischte Programme mit 16:9 und 4:3 verarbeiten. Bestimmte 4:3-Programme, z.B. Datenanzeigen von Börsenmärkten können dazu führen, daß das Bild sich plötzlich ändert. Bei der Wiedergabe solcher Programme sollte die Aspekt-Betriebsart auf Zoom oder 4:3 eingestellt werden.

Hinweis:

Standbilder sollten in der 4:3-Betriebsart nicht über längere Zeit wiedergegeben werden, da dies zum Verbleib von permanenten Nachbildern auf dem Plasmadisplay führen kann.

Einstellung von Bild Lage / Größe

Einstellung des Bildschirms

1

PICTURE POS./SIZE Die Tasten zur Anzeige des "Bild Lage/ Größe"-Menüs drücken.

2

Die Taste zur Wahl von "H-Lage/H-Größe/V-Lage/V-Größe/Clock Phase" drücken.

Während der "AV(S Video)"- und "Component"-Eingangssignal-Betriebsarten.

Bild Lage/Größe Normalisieren Normal H-Lage H-Größe V-Lage V-Größe

Während der "RGB"- und "PC"-Eingangssignal-Betriebsarten.

Bild Lage/Größe Normalisieren Normal H-Lage H-Größe V-Lage V-Größe Clock Phase

3

Die Tasten zur Einstellung des Lage/ Größe drücken. R Die Taste zum Beenden der Einstellungs-Betriebsart drücken.

INPUT SURROUND VOL - + N R PICTURE SOUND SET UP PICTURE POS./SIZE ASPECT PC OFF TIMER YAMAHA

Hinweise:

(1) Die Einstellungen werden getrennt für die verschiedenen Eingangssignalformate gespeichert. (Einstellungen für Komponentensignale werden jeweils für 525i (480i), 625i (575i), 525p (480p), 1.125i (1.080i) und 625p (575p), 750p (720p) gespeichert und RGB/PC-Signale werden für jede Frequenz gespeichert.)
(2) Wenn ein "Cue"- oder "Rew"-Signal von einem Videorecorder oder DVD-Spieler empfangen wird, verschiebt sich die Bildposition nach oben oder unten. Diese Bewegung der Bildposition kann nicht mit der Funktion zur Einstellung von "Bild Lage/Größe" gesteuert werden.

H-Lage	Wenn die Position Links-Taste “◀” gedrückt wird.	Wenn die Position Rechts-Taste “▶” gedrückt wird.
H-Größe	Wenn die Position Links-Taste “◀” gedrückt wird.	Wenn die Position Rechts-Taste “▶” gedrückt wird.
V-Lage	Wenn die Position Links-Taste “◀” gedrückt wird.	Wenn die Position Rechts-Taste “▶” gedrückt wird.
V-Größe	Wenn die Position Links-Taste “◀” gedrückt wird.	Wenn die Position Rechts-Taste “▶” gedrückt wird.↓
Clock Phase (RGB/PC Eingangs-Betriebsart)	Flimmern und Verzerrungen können durch Einstellungen mit den Pfeiltasten für Position Links “◀” oder Rechts “▶” behoben werden.

Tip (N / Normalisieren)

Wenn auf der Fernbedienung bei Anzeige des "Bild Lage/Größe"-Menüs die N-Taste oder die ■-Taste (ACTION-Taste) während des "Normalisieren" gedrückt wird, werden alle Einstellungen auf die Werte ab Werk zurückgestellt.

Toneinstellungen

1

Zur Anzeige des Ton-Menüs drücken.

2

Die einzelnen einzustellenden Punkte wählen.

Mit diesen Tasten die einzustellenden Menüs wählen.

Den gewünschten Lautstärkepegel durch Drücken der Tasten einstellen.

INPUT SURROUND VOLT N R PICTURE SOUND SET UP PICTURE POS./SIZE ASPECT

Bass Einstellung der tiefen Töne Höhen Einstellung der hohen Töne Balance Einstellung der rechten und linken Lautstärke Raumklang (siehe nächste Seite) Ton Normalisieren Normal Ton-Funktion Normal Bass 0 Höhen 0 Balance 0 Raumklang Ein Normal Wiedergabe des Originaltons Auto Regelt automatisch den Lautstärkepegel

• Zum Beenden der Einstellungen

Die R-Taste drücken.

Hinweis:

Tip ( ^N / Normalisieren)

Während das Ton-Menü angezeigt wird, werden beim Drücken der N-Taste auf der Fernbedienung bzw. von ■ (ACTION) während des "Normalisieren" alle Einstellungen auf die Werte ab Werk zurückgestellt.

Stummschaltung

Diese Funktion kann bei einem Anruf oder beim Empfang von unerwarteten Gästen verwendet werden.

Diese Taste zum Stummschalten des Tons drücken.

Die Taste erneut für die Tonwiedergabe drücken. Der Ton wird ebenfalls wieder eingeschaltet, wenn das Gerät ausgeschaltet oder der Lautstärkepegel geändert wird.

Raumklang-Regelung

INPUT SURROUND VOL N R PICTURE SOUND SET UP PICTURE POS./SIZE ASPECT OFF TIMER PC YAMAHA

SURROUND-Taste

Die Vorteile des Raumklangs sind groß. Man kann sich von allen Seiten mit einem Raumklang umgeben, wie in einer Konzerthalle oder einem Kino.

Die Raumklang-Einstellungen werden jedesmal beim Drücken der SURROUND-Taste ein- bzw. ausgeschaltet.

Ein Aus

Raumklang Ein

Hinweis:

Die Raumklang-Einstellungen werden getrennt für jede Raumklang-Betriebsart (Normal, Auto) gespeichert.

Bild-Einstellungen

1


Die PICTURE-Taste auf der Fernbedienung zur Anzeige des "Bild"-Menüs drücken.

2 Die einzelnen einzustellenden Punkte wählen.

Diese Tasten zur Wahl des einzustellenden Menüs drücken.

Das Bild hinter dem Menü durch Drücken der Tasten einstellen.

Bild Normalisieren Normal Bild Funktion Normal Kontrast 20 Helligkeit 0 Farbe 0 NTSC-Farbton 0 Bildschärfe 0 Farbton Normal Weitere Einstell Ein

Bild Normalisieren Normal Bild Funktion Normal Kontrast 20 Helligkeit 0 Farbe 0 NTSC-Farbton 0 Bildschärfe 0 Farbton Normal Weitere Einstell Ein

Die linke ◀ oder rechte Pfeiltaste zur Wahl von "Ein" drücken. Die Pfeiltaste nach Unten ▼ zum Aufrufen der "Weitere Einstell."-Betriebsart drücken. Weitere Einstellungen: Hier können Sie Bildeinstellungen auf professioneller Ebene durchführen (siehe nächste Seite).

Weitere Einstell. Normalisieren Normal Schwarz-Erweiterung 0 W/B High R 0 W/B High B 0 W/B Low R 0 W/B Low B 0 Gamma 2.2 >

Weitere Einstellungen deaktiviert Wiedergabe von Bildern mit der gewählten Einstellung des "Bild"-Menüs.

Die linke ◄ oder rechte ▶ Pfeiltaste zum Umschalten der Betriebsarten drücken.

Normal

Für eine Wiedergabe bei Standard-Umgebung (Abendbeleuchtung). Einstellung von Helligkeit und Kontrast auf normale Pegel.

Dynamik

Für eine Wiedergabe in heller Umgebung. Einstellung von Helligkeit und Kontrast auf höhere Pegel als normal.

Kino

Ideal für Kinofilme.

Hinweis:

Zum Ändern des Bildes oder der Farbe des gewählten "Bild"-Menüs sollte das "Bild"-Menü verwendet werden (Siehe nächste Seite).

Die linke ◀ oder rechte Pfeiltaste zum Umschalten der Betriebsarten drücken.

Tip ( ^N / Normalisieren)

Während das "Bild"-Menü angezeigt wird, werden beim Drücken der N-Taste auf der Fernbedienung bzw. von ■ (ACTION) während des "Normalisieren" alle Einstellungen auf die Werte ab Werk zurückgestellt.

Gegenstand	Effekt		Einstellungen
Kontrast	Weniger	[62xH]Mehr	Wahl der richtigen Helligkeit und Dichte für den Raum.
Helligkeit	Dunkler	Heller	Einstellung für die bessere Wiedergabe von dunkleren Bildern wie Nachtszenen und schwarze Haare.
Farbe	Weniger	[K04D]Mehr	Einstellung auf eine hellere Farbe.
Farbton(nur NTSC)	[HZ50]Rötlich	[GYZY]Grünlich	Einstellung auf eine bessere Hautfarbe.
Bildschärfe	Weniger	Mehr	Wiedergabe eines scharfen Bildes.

Hinweis:

Wenn der Wert mit einem hellen Bild erhöht oder mit einem dunklen Bild verringert wird, tritt nur eine geringe Änderung auf.

Weitere Einstellungen

Gegenstand	Effekt		Einzelheiten
Schwarz-Erweiterung			Einstellung der dunklen Schatten des Bildes in Stufen.
	Weniger	Mehr
W/B High R			Einstellung des Farbtons für helle rote Bereiche.
	Weniger	Mehr
W/B High B			Einstellung des Farbtons für helle blaue Bereiche.
	Weniger	Mehr
W/B Low R			Einstellung des Farbtons für dunkle rote Bereiche.
	Weniger	Mehr
W/B Low B			Einstellung des Farbtons für dunkle blaue Bereiche.
	Weniger	Mehr
Gamma			2.0 2.2 2.5
	Weniger	Mehr

Hinweise:

(1) Die "W/B"-Einstellungen folgendermaßen ausführen:

Den Farbton der hellen Bildteile mit "W/B High R" und "W/B High B" einstellen.
B Den Farbton der dunklen Bildteile mit "W/B Low R" und "W/B Low B" einstellen.
© Die Schritte Ⓐ und Ⓑ wiederholen.

Die Schritte Ⓐ und Ⓑ haben jeweils Einfluß auf die einzelnen Einstellungen; die Einstellungen sollten für jeden Schritt wiederholt werden.

(2) Der Einstellungsbereich sollte als Referenz für die Eingangsanschluß (AV(S Video), Komponenten, RGB und PC) gespeichert.
(3) Die Werte für den Einstellungsbereich sollten als Referenz verwendet werden.

Hinweis:

Wenn "Bild" mit einem hellen Bild erhöht oder mit einem dunklen Bild verringert wird, tritt nur eine geringe Änderung auf.

Tip ( N / Normalisieren)

Wenn bei Anzeige des "Weitere Einstell."-Menüs die N-Taste oder die ☐-Taste (ACTION-Taste) während des "Normalisieren" gedrückt wird, werden alle Einstellungen auf die Werte ab Werk zurückgestellt.

Einstellung des Timers

Mit dem Timer kann das Plasmadisplay ein- oder ausschaltet werden.

Vor der Einstellung des Timers sollte die aktuelle Zeit überprüft und wenn notwendig eingestellt werden. Dann den Timer einstellen.

Anzeige des Menüs für die Timer-Einstellung.

INPUT SURROUND VOL N R PICTURE SOUND SET UP

1

SET UP Zur Anzeige des Einstellmenüs drücken.

Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen

2

Zur Wahl der Timer-Einstellung drücken. Zur Anzeige des Menüs für Timer- Einstellungen drücken.

Timer-Einstellungen Uhrzeit 0:52 POWER ON-Funktion Aus POWER ON-Zeit 0:00 POWER OFF-Funktion Aus POWER OFF-Zeit 0:00

PRESENT TIME -Einstellung

Zur Einstellung der aktuellen Uhrzeit folgendermaßen vorgehen.

1

Zur Wahl der Uhrzeitdrücken.

Uhrzeit-Einstellung Uhrzeit 99:99 Stundeneinstellung 00 Minuteneinstellung 00

Zur Anzeige des Menüs für die Uhrzeit drücken.

2

Zur Wahl der Einstellung für Stunde und Minuten drücken.

Zur Einstellung der Stunde und Minuten drücken.

▶ Taste: Vorwärts
◀ Taste: Rückwärts

Zum Speichern der Einstellung der aktuellen Zeit drücken.

Uhrzeit-Einstellung Uhrzeit 0:52 Stundeneinstellung 00 Minuteneinstellung 52

TIMER-Einstellung

1

Zur Wahl der POWER ON-Zeit / POWER OFF-Zeit drücken.

Zur Anzeige des Menüs für POWER ON-Einstellung / POWER OFF-Einstellung drücken.

Timer-Einstellungen
Uhrzeit	0:52
POWER ON-Funktion	Aus
POWER ON-Zeit	0:00
POWER OFF-Funktion	Aus
POWER OFF-Zeit	0:00

2

Zur Wahl der Einstellung für Stunde und Minuten drücken.

Zur Einstellung der einzelnen Zeitangaben drücken.

Zum Beenden der Einstellung der POWER ON-Zeit/POWER OFF-Zeit drücken.

POWER ON-Einstellung
POWER ON-Zeit	0:00
Stundeneinstellung	00
Minuteneinstellung	00

POWER OFF-Einstellung
POWER OFF-Zeit	0:00
Stundeneinstellung	00
Minuteneinstellung	00

3

Zur Wahl der POWER ON Function / POWER OFF Function drücken.

Zur Wahl von "Einschalten" drücken.

Timer-Einstellungen
Uhrzeit	0:52
POWER ON-Funktion	Ein
POWER ON-Zeit	0:00
POWER OFF-Funktion	Ein
POWER OFF-Zeit	0:00

4

Zum Beenden des Einstellmenüs zweimal drücken.

Hinweis:

Die Timer-Funktion kann nicht verwendet werden, wenn die "Uhrzeit" nicht eingestellt ist.

Bildschirmschoner (zum Verhindern von Nachbildern)

In der 4:3-Betriebsart sollte ein Standbild nicht für längere Zeit wiedergegeben werden.

Wenn das Display eingeschaltet belassen wird, sollte ein Bildschirmschoner verwendet werden.

1

SET UP Zur Anzeige des Einstellmenüs drücken.

2

Zur Wahl des Bildschirmschoners drücken. Zur Wahl des Bildschirmschoner-Menüs drücken.

Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen

Wahl der Umkehr-/Aufrollen-Funktion

3

Zur Wahl der Funktion drücken. Zur Wahl der gewünschten Funktion drücken. Weiße Bildlaufleiste Bildunkehr

Bildschirmschoner Funktion Weiße Bildlaufleiste Modus Intervall Startzeit 0:00 Stoppzeit 0:00 SP-Einstellung Hoch

Weiße Bildlaufleiste : Der weiße Balken wird von links nach rechts aufgerollt.

Bildumkehr : Ein negatives Bild wird wiedergegeben.

Wahl der Betriebsart

4

Zur Wahl der Betriebsart drücken. Zur Wahl der einzelnen Betriebsarten drücken. Aus Intervall : Wird aktiviert, wenn "Wiederholum" sind und diese Zeiten erreicht we Zeiteingabe : Wird aktiviert, wenn die Startzeit u Zeiten erreicht werden. Ein : Wird verwendet, wenn (ACTION) g

Bildschirmschoner Funktion Weiße Bildlaufleiste Modus Zeitzuweisung Startzeit 0:00 Stoppzeit 0:00 SP-Einstellung Mittel

Intervall : Wird aktiviert, wenn "Wiederholungszeit" und "Operating Time" eingestellt sind und diese Zeiten erreicht werden.

Zeiteingabe : Wird aktiviert, wenn die Startzeit und die Stoppzeit eingestellt sind und diese Zeiten erreicht werden.

Ein : Wird verwendet, wenn (ACTION) gedrückt wird.

Bei aktivierter Betriebsart erlischt das Menü und der Bildschirmschoner wird aktiviert.

Zum Löschen des Bildschirmschoners in aktiviertem Zustand die Taste ○ drücken.

Nach der Wahl von "Zeiteingabe" oder "Intervall" kann die entsprechende Zeiteingabe ausgeführt und die Betriebszeit eingestellt werden. (Die Zeit kann nicht eingestellt werden, wenn "Modus" auf "Ein" oder "Aus" eingestellt ist.)

Bildschirmschoner Funktion Weiße Bildlaufleiste Modus Zeizuweisung Startzeit 0:00 Stopzeit 0:00 SP-Einstellung Mittel

Bildschirmschoner Funktion Weße Bildaufleiste Modus interval Wiederholungszeit 0:00 Operating Time 0:00 SP-Einstellung Hoch

Bildschirmschoner Funktion Weiße Bildlaufleiste Modus Aus Startzeit 0:00 Stopzeit 0:00 SP-Einstellung Hock

Einstellung der Zeit für den Bildschirmschoner

5

Zur Wahl der Startzeit / Stoppzeit drücken. (Wenn "Zeiteingabe" gewählt ist).

Zur Wahl von sWiederholungszeit / Operating Time Betriebszeit drücken. (Wenn "Intervall" gewählt ist).

Zum Aufrufen des Zeiteinstellungs-Menüs drücken.

Bildschirmschoner Funktion Weße Bildlaufleiste Modus Zerizuweisung Startzeit 0.00 Stopzeit 0.00 SP-Einstellung Mittel

Bildschirmschoner Funktion Weite Bildlaufleiste Modus intervall Wiederholungszeit 0:00 Operating Time 0:00 SP-Einstellung Hoch

6

Zur Wahl der Einstellung für Stunde und Minuten drücken.

Zur Einstellung der Stunde und Minuten drücken.

▶ Taste: Vorwärts

◀ Taste: Rückwärts

Zum Speichern der Einstellung drücken.

Startzeit Startzeit 0 : 00 Stundeneinstellung 00 Minuteneinstellung 00

Stoppzeit Stoppzeit 0:00 Stundeneinstellung 00 Minuteneinstellung 00

Wiederholungszeit Wiederholungszeit 0 : 00 Stundeneinstellung 00 Minuteneinstellung 00

Operating Time Operating Time 0 : 00 Stundeneinstellung 00 Minuteneinstellung 00

Hinweis:

Die Timer-Funktion kann nicht verwendet werden, wenn die "Uhrzeit" nicht eingestellt ist.

Einstellung der seitlichen Bildteile

In der 4:3-Betriebsart sollte ein Standbild nicht für längere Zeit wiedergegeben werden, da dies zu Nachbildern auf den seitlichen Bildteilen des Displays führen kann.

Zur Vermeidung solcher Nachbilder sollten die seitlichen Bildteile aufgehellt werden.

1

Zur Anzeige des Bildschirmschoner-Menüs.

(Siehe die Schritte 1 und 2 auf Seite 28.)

2

Zur Wahl der Einstellung für seitliche Bildteile drücken.

Zur Wahl von Aus, Niedrig, Mittel oder Hoch drücken.

3

Zum Beenden des Bildschirmschoner-Menüs drücken.

Seitliche Bildteile 4:3 Bildformat

Nachbilder

Bildschirmschoner Funktion Weiße Bildlaufleiste Modus Zeitzuweisung Startzeit 0:00 Stoppzeit 0:00 SP-Einstellung Mittel

Hinweis:

• Die Einstellung der seitlichen Bildteile auf Hoch-Betriebsart für eine längere Zeit kann zum Auftreten von Nachbildern führen.
- Die seitlichen Bildteile können abhängig von wiedergegebenen Bild blinken (abwechselnd schwarz/weiß). In solchen Fällen sollte die Kino-Betriebsart verwendet werden.

Einstellung der Eingangssignale

Wahl von Component / RGB IN Signalen

Das Eingangssignal des anzuschließenden Gerätes zur Installation des optionalen Terminal-Boards wählen.

(Siehe die Wartungsanleitung für das optionale Terminal-Board.)

Einstellung auf die Signale Component/RGB.

Y-, PB-, PR-Signale "Component"

R-, G-, B-, HD-, VD-Signale = "RGB"

INPUT SURROUND VOL - + N R PICTURE SOUND SET UP PICTURE POS. SIZE ASPECT

1

SET UP Die Taste zur Anzeige des "Installation" Menüs drücken.

2

Diese Tasten zur Wahl von "Component/ RGB in Wählen" drücken. Diese Tasten zur Wahl der Betriebsart drücken.

Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen Component ←→ RGB

Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

3D Y/C-Filter für NTSC-AV-Bilder

"Signal" aus dem "Installation"-Menü während der AV(S Video)-Eingangssignal-Betriebsart wählen. (Das "Signal[AV]"-Menü wird angezeigt.)

Diese Tasten zur Wahl von "3D Y/C Filter (NTSC)" drücken.

Diese Tasten für "Ein" oder "Aus" drücken.

Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen

Die ■ -Taste (ACTION) drücken.

Signal [ AV ] 3D Y/C Filter (NTSC) Ein Farbsystem Auto 3:2 Pulldown Ein Aspect Auto (4:3) 4:3

Hinweis:

Bei Aktivierung hat diese Einstellung nur auf NTSC-Eingangssignale einen Einfluß.

Farbsystem / Aspect Auto

"Signal" aus dem "Installation"-Menü während der AV(S Video)-Eingangssignal-Betriebsart wählen. (Das "Signal[AV]"-Menü wird angezeigt.)

Diese Tasten zur Wahl von "Farbsystem" oder "Aspect Auto" drücken.

Diese Tasten zur Wahl der einzelnen Funktionen drücken.

Wenn das Bild instabil wird:

Bei Einstellung des Bildes auf Automatik kann das Bild in einigen Fällen instabil werden, wenn Signale mit niedrigem Pegel oder Rauschen eingegeben werden. In diesem Fall sollte das Gerät auf das Format des Eingangssignals eingestellt werden.

Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen

↓ Die ▪Daste (ACTION) drücken.

Signal [ AV ] 3D Y/C Filter (NTSC) Ein Farbsystem Auto 3:2 Pulldown Ein Aspect Auto (4:3) 4:3

Betriebsart	Funktion
Farbsystem	Das Farbsystem entsprechend auf das Eingangssignal einstellen. Bei Einstellung auf “Auto” wird das Farbsystem automatisch eingestellt.→ Auto ↔ PAL ↔ SECAM ↔ M·NTSC ↔ NTSC <
Aspect Auto (4:3)	Einstellung auf “4:3” zur Wiedergabe von 4:3-Bildern mit ungeändertem Format, wenn Aspect Auto gewählt ist. Wenn die 4:3-Bilder im “Aspekt”-Format wiedergegeben werden sollen, sollte “Aspekt” eingestellt werden.

3:2 Pulldown

Bei aktivierter Funktion versucht das Gerät eine natürlichere Wiedergabe einer Signalquelle wie Kinofilme, die mit 24 Bildern pro Sekunde aufgenommen wurden.

Wenn das Bild nicht stabil ist, schalten Sie diese Einstellung aus.

Wählen Sie "Signal" aus dem "Installation"-Menü im AV(S Video)- oder Komponenten-Eingangssignal-Modus.(Das "Signal[AV]"-Menü wird angezeigt.)

Zur Wahl von 3:2-Pulldown drücken.

Diese Tasten für "Ein" oder "Aus" drücken.

Installation Component/RGB in Wählen RGB Signal Bildschirnschoner OSD Sprache Deutsch Timer-Einstellungen

↓ Die ▪Taste (ACTION) drücken.

Hinweis:

Bei Aktivierung beeinflusst diese Einstellung den folgenden Signaleingang.

• NTSC-Signaleingang im "AV(S Video)"-Eingangssignal-Modus.
• 525i (480i) während des Komponenten-Eingangssignal-Modus.

Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

Signal 3D Y/C Filter (NTSC) Ein Farbsystem Auto 3:2 Pulldown Ein Aspect Auto (4:3) 4:3

Sync-Signal

"Signal" aus dem "Installation"-Menü während der RGB- oder PC-Eingangssignal-Betriebsart wählen.

Diese Tasten zum Einstellen drücken.

Diese Taste zum Beenden der Einstellungs-Betriebsart drücken.

Installation Component/RGB in Wählen RGB Signal Bildschirmschoner OSD Sprache Deutsch Timer-Einstellungen

↓ Die ▪Daste (ACTION) drücken.

Einstellung des RGB-Sync-Signals

Sicherstellen, daß der Eingang auf RGB eingestellt ist (diese Einstellung gilt nur für den RGB-Eingang).

H & V: Die H- und V-Sync-Signale werden vom HD/VD-Anschluß eingegeben.

G: Verwendet ein synchronisiertes Video G-Signal, das vom G-Anschluß eingegeben wird.

VIDEO: Kompatibel mit dem SCART-Stecker (Europa). Der gemischte Videosignaleingang von der Videoeingangsbuchse wird durch Trennen des Sync-Signals verwendet.

Einstellung des PC-Sync-Signals

Sicherstellen, daß der Eingang auf PC eingestellt ist (diese Einstellung gilt nur für den PC-Eingang).

H & V: Die H- und V-Sync-Signale werden vom HD/VD-Anschluß eingegeben.

G : Verwendet ein synchronisiertes Video G-Signal, das vom G-Anschluß eingegeben wird.

(Sync-Signal H & V ) Sync-Signal G

H-Freq. (kHz) / V-Freq. (Hz)

Anzeige der horizontalen (H) und vertikalen (V) Frequenzen.

Diese Anzeige gilt nur für den RGB- und PC-Eingang.

Anzeigebereich:

Horizonta 15,6 - 110 kHz

Vertikal 48 - 120 Hz

H-Freq. 31,5 kHz

V-Freq. 60,0 Hz

Fehlersuche

Stellen Sie die Störungsursache anhand einiger einfacher Prüfungen fest, bevor Sie einen Kundendienst anrufen.

Störung				Prüfungen
Bild		Ton
	Bildstörungen		Tonstörungen	Elektrische GeräteAutomobile, MotorräderFluoreszenzröhren
	Normales Bild		Kein Ton	Lautstärkepegel(Kontrollieren, ob die Tonabschaltfunktion mit der Fernbedienung eingeschaltet wurde.)
	Kein Bild		Kein Ton	Nicht an einer Netzsteckdose angeschlossen.Netzschalter nicht eingeschaltet. Einstellung des Kontrasts, der Helligkeit bzw. des Lautstärkepegels (Kontrolle durch Drücken des Netzschalters oder des Ein/Ausschalttaste der Fernbedienung)
	Kein Bild		Normaler Ton	Beim Signaleingang von einem unzulässigen Farbsystem, einer Fernsehnorm oder einer Frequenz wird nur die Eingangsbuchse angezeigt.
	Keine Farbe		Normaler Ton	arbregler in Minimalposition(Siehe Seite 24, 25)Farbsystem (Siehe Seite 31)

Störung	Prüfungen
Das Bild von der Spielekonsole oder einem ähnlichen Gerät ist gestört.	Einige Spielekonsolen oder ähnliche Geräte geben ein anderes Videosignal aus als die normal verwendeten Geräte. Störungen aufgrund von Synchronisationsfehlern können auftreten, wenn solche Geräte angeschlossen werden. Dies ist jedoch keine Fehlfunktion.
Das Bild wird während der Wiedergabe, dem Rücklauf, Vorlauf oder anderer Funktionen des Videorekorders oder eines anderen Gerätes gestört wiedergegeben.	Wenn AUTO im Farbsystem bei der Installation der Eingangssignale gewählt wird, kann das Bild aufgrund von Synchronisationsfehlern ohne Farbe oder mit Störungen wiedergegeben werden, abhängig von der Qualität der aufgenommenen Signale. Dies ist jedoch keine Fehlfunktion. Beim Auftreten solcher Störungen sollte das entsprechende Farbsystem für das verwendete Eingangssignal gewählt werden.

Plasmadisplay

Störung	Prüfungen
Gewisse Bildschirmteile leuchten nicht.	Das Plasmadisplay ist mit hoher Präzision hergestellt. Es kann jedoch vorkommen, daß fehlende Bildpunkte oder helle Bildpunkte auftreten. Das ist nicht auf eine Störung zurückzuführen.
Auftretende Nachbilder	Standbilder sollte nicht über längere Zeit wiedergegeben werden, da dies zum Verbleib von permanenten Nachbildern auf dem Plasmadisplay führen kann. Beispiele von Standbildern schließen Firmenzeichen, Videospiele, Computerbilder, Teletext und im Seitenverhältnis 4:3 wiedergegebene Bilder ein.Hinweis:Das von einem langfristigen Standbild erzeugte permanente Nachbild auf dem Plasmadisplay ist kein Betriebsfehler und als solcher nicht durch die Garantie gedeckt. Dieses Gerät ist nicht für die längerfristige Wiedergabe von Standbildern vorgesehen.
Ein Summen kann vom Display gehört werden.	Das Display ist mit einem Kühlventilator ausgestattet, der die bei normaler Verwendung entstehende Wärme ableitet. Das Summen wird durch die Drehung des Ventilators erzeugt und ist keine Fehlfunktion.

Anschlüsse

Anschluß an das optionale Terminal-Board (PTM-RCA 1)

Durch die Installation des optionalen Terminal-Boards kann das Plasmadisplay Eingangssignals mit hoher Qualität wie AV(S Video), DVD und RGB wiedergeben. Im folgenden Abschnitt wird das Anschlußverfahren beschrieben, wenn das optionale RCA-Terminal-Board installiert ist.

AV/Component/RGB/PC Eingangssignal

R L S VIDEO AUDIO COMPONENT/RGB INAV IN AV IN -Buchsen (siehe Seite 35, 36) COMPONENT/RGB IN- und Audio IN-Eingangsanschlüsse (siehe Seite 35, 36, 37) AUDIO SERIALPC IN PC RGB Eingangssignal

AV Eingangssignal

	Signal	horizontale vertikaleFrequenz (kHz) Frequenz (Hz)
1 NTSC 15,734 59,95
2 PAL 15,625 50
3 PAL60	15,734 59,95
4 SECAM	15,625 50
5	Modifizierte NTSC-Signale	15,734 59,95

* Aanduiding: Das Eingangssignal kann wiedergegeben werden.

Component/RGB/PC Eingangssignal

	Signal	horizontale vertikaleFrequenz (kHz) Frequenz (Hz)		Component	RGB	PC
1	525 (480) /60i	15,734 59,94		*	*
2	625 (575) /50i	15,625 50		*	*
3	525 (480) /60p	31,468 59,94		*	*
4	625 (575) /50p 31,25	50		*	*
5	750 (720) /60p	45	60	*	*
6	1.125 (1.080) /60i	33,75	60	*	*
7	1.125 (1.080) /50i	28,125 50		*	*
8	1.125 (1.080) /24p	27	24	*	*
9	1.125 (1.080) /24sF 27	48		*	*
10	640 · 400 @70	31,5	70		*	*
11	640 · 480 @60	31,5	59,94		*	*
12	Macintosh13" (640 · 480)	35	67		*	*
13	640 · 480 @75	37,5	75		*	*
14	852 · 480 @60	31,7	60		*	*
15	800 · 600 @60	37,9	60		*	*
16	800 · 600 @75	46,9	75		*	*
17	800 · 600 @85	53,7	85		*	*
18	Macintosh16" (832 · 624)	49,7	75		*	*
19	1.024 · 768 @60	48,4	60		*	*
20	1.024 · 768 @70	56,5	70		*	*
21	1.024 · 768 @75	60	75		*	*
22	1.024 · 768 @85	68,7	85		*	*
23	Macintosh21" (1.152 · 870)	68,7	75		*	*
24	1.280 · 1.024 @60	64	60		*	*
25	1.280 · 1.024 @75	80	75		*	*
26	1.280 · 1.024 @85	91,1	85		*	*
27	1.600 · 1.200 @60	75	60		*	*

Hinweis:

Nach der Installation des optionalen Terminal-Boards ändert sich das Einstellmenü des Plasmadisplays. (Die Eingangssignal-Kabel sollten an den entsprechenden Anschlüssen angeschlossen werden).

• Die mit der INPUT-Taste gewählten Eingangssignale können sich ändern.
• Die entsprechende Betriebsart, "Component" oder "RGB" und "Component/RGB in wählen" kann gewählt werden.
- Im Einstellmenü ändern sich die unter dem Punkt "Signal" wählbaren Einstellungen.

Grundlegender Anschluß

(Beispiel) Beim Anschluß eines AV-Verstärkers

Hinweise:

(1) Ändern Sie die Einstellung "Component / RGB in" im Menü "Installation" auf "Component". (Siehe Seite 30)
(2) Andere Geräte und Kabel als in der Abbildung gezeigte werden nicht mitgeliefert.
(3) Ein Verbindungskabel für Video, S-Video oder Komponenten-Video wählen, das dem verwendeten Gerät entspricht.
(4) Die normal wiedergegebene Bildqualität weist wegen der Anschlußverfahren in der folgenden abnehmenden Reihenfolge Unterschiede auf: Komponenten-Video, S-Video und Video.

Lautsprecheranschluß

Wenn kein AV-Verstärker verwendet wird, können die Lautsprecher direkt an den Lautsprecherbuchsen des Plasmadisplays angeschlossen werden.

Siehe die Anleitung für den Anschluß der Lautsprecher für weitere Hinweise.

Beim Anschluß der Lautsprecher ist sicherzustellen, dass nur die optionalen Lautsprecher verwendet werden.

    J["Die Schutzhüllen von den Enden der Lautsprecherkabel entfernen."] --> K["1"]
    K --> L["2"]
    L --> M["3"]
    M --> N["1"]
    N --> O["2"]

Hinweise:

(1) Ändern Sie die Einstellung "Component / RGB in" im Menü "Installation" auf "Component". (Siehe Seite 30)
(2) Andere Geräte und Kabel als in der Abbildung gezeigte werden nicht mitgeliefert.
(3) Ein Verbindungskabel für Video, S-Video oder Komponenten-Video wählen, das dem verwendeten Gerät entspricht.
(4) Die normal wiedergegebene Bildqualität weist wegen der Anschlußverfahren in der folgenden abnehmenden Reihenfolge Unterschiede auf: Komponenten-Video, S-Video und Video.
(5) Wenn die RGB-Videosignale von TV OUT-Anschluß (SCART) eines DVD-Spielers oder ähnlichen Gerätes verwendet werden, sollte ein 4-pol. Kabel zur Signalübertragung an den entsprechenden Eingangsanschluß des Displays verwendet werden.

Komponenten- / RGB-Eingangsanschluß

RGB-Signalanschluss (R, G, B, HD, VD)

Hinweise:

(1) Ändern Sie die Einstellung "Component / RGB in" im Menü "Installation" auf "RGB". (Siehe Seite 30)
(2) Andere Geräte und Kabel als in der Abbildung gezeigte werden nicht mitgeliefert.
(3) Ein Verbindungskabel für Video, S-Video oder Komponenten-Video wählen, das dem verwendeten Gerät entspricht.
(4) Die normal wiedergegebene Bildqualität weist wegen der Anschlußverfahren in der folgenden abnehmenden Reihenfolge Unterschiede auf: Komponenten-Video, S-Video und Video.

Technische Daten

		PDM-1
Netzspannung		220 - 240 V Wechselstrom, 50/60 Hz
NennaufnahmeNormalbetriebBetriebsbereitschaftAusgeschalteter Zustand		495 W3,0 W1,7 W
Plasmadisplay		Wechselstromsteuerung50", Seitenverhältnis 16:9
Kontrast		3000:1
Bildschirmgröße		1.106 mm (B) · 622 mm (H) · 1.269 mm (diagonal)Anzahi Pixel1.049.088 (1.366 (B) · 768 (H)) [4.098 · 768 Pixel]
BetriebsbedingungenTemperaturFeuchtigkeit		0 °C - 40 °C20 % - 80 %
Nutzbare Signale
Farbsystem		NTSC, PAL, PAL60, SECAM, NTSC Modifizierte
Abtastformat		525i (480i), 625i (575i), 525p (480p), 625p (575p), 750p (720p), 1.125/60i, 50i, 24p, 24sF (1.080/60i, 50i, 24p, 24sF) ...... SMPTE 274M
PC-signals		XGA DisplayVGA, SVGA, XGASXGA, UXGA (komprimiert)Horizontal scanning frequency 15,6 - 110 kHzVertical scanning frequency 48 - 120 Hz
Anschlussbuchsen
PC		(HIGH-DENSITY D-SUB 15PIN) R,G,B/0,7 Vp-p (75-ohm)HD, VD/1,0 - 5,0 Vp-p (high impedance)AUDIO IN (M3-Buchsen) 0,5 Vrms (high impedance)
SERIAL		EXTERNER STEUERUNGSANSCHLUSS (D-SUB 9PIN) Kompatibel mit RS-232C
Lautsprecher (6 Ω)		16W [8 W + 8 W] (10 % THD)Nur für SP-PDM1
Mitgeliefertes Zubehör
Fernbedienung		EUR646528
Batterien		2 · R6
Halteband		2 Stück
Ferritkern		(klein) · 1, (gross) · 2
		PDM-1
Sonderzubehör
	Lautsprecher	SP-PDM1
	Sockel	PDS-150
	Wandbefestigungseinheit	PWK-150
	RCA-Terminal-Board für Plasmadisplay	PTM-RCA1
Abmessungen (B - H · T)		1.210 mm · 724 mm · 98 mm
Masse (Gewicht)		ca. 42,5 kg netto (nur Hauptgerät)

Hinweise:

(1) Änderungen vorbehalten. Für die Abmessungen und das Gewicht sind nur Richtwerte angegeben.
(2) Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien.

EN55022, EN61000-3-2, EN61000-3-3, EN61000-6-2.

YAMAHA

PDM-1
