BEDIENUNGSANLEITUNG Punch 200.2 Rockford Fosgate

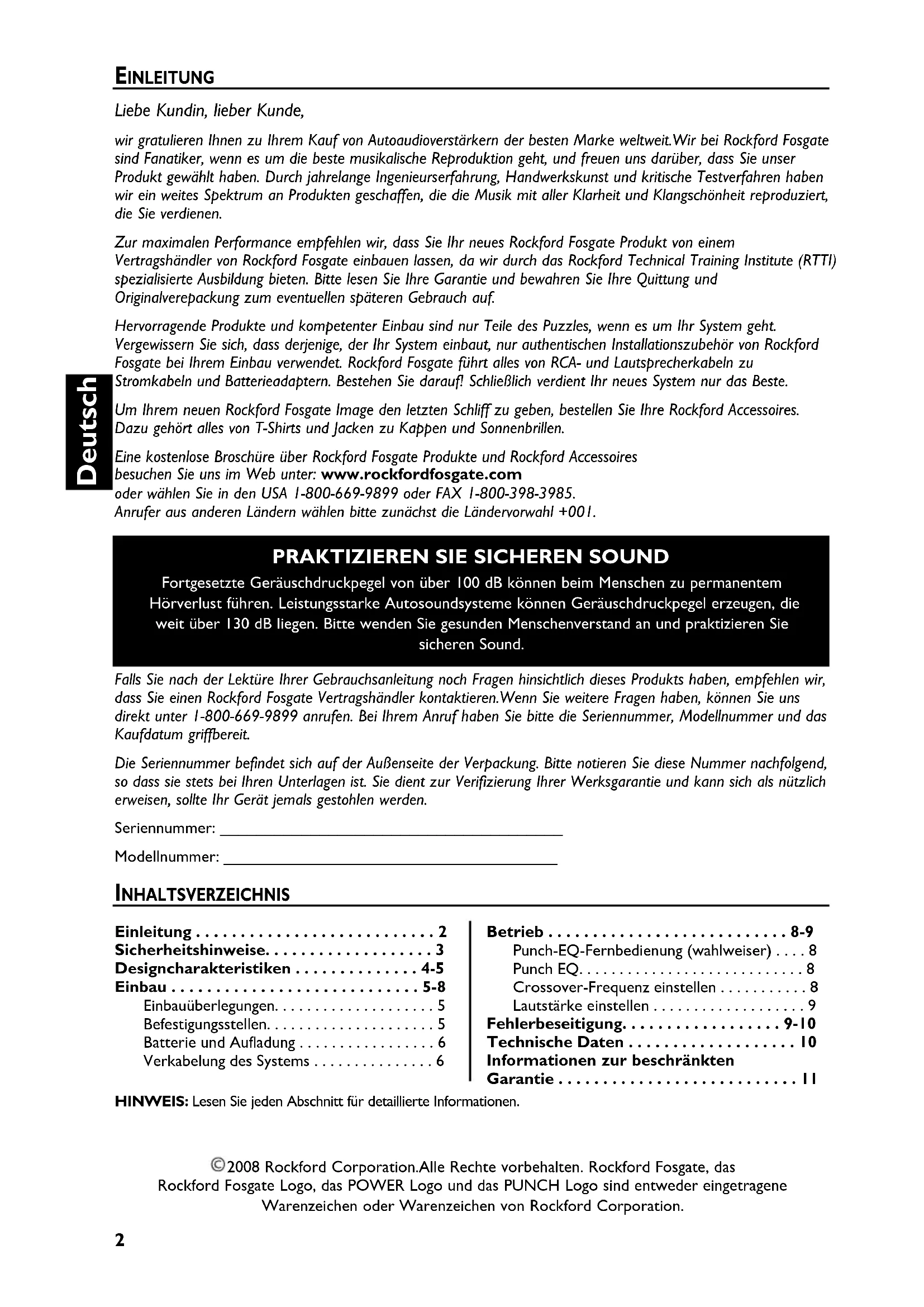

Lieber Kundin, lieber Kunde,

wir gratulieren Ihnen zu ihrem Kauf von Autoaudioverstärkern der besten Marke weltweit. Wir bei Rockford Fosgate sind Fanatiker, wenn es um die Beste musikalische Reproduktion goes, und freiuen uns darüber, dass Sie unser Produkt gewählt haben. Durch jahrelange Ingenieurserfahrung, Handwerkskunst und kritische Testverfahren haben wir ein weites Spektrum an Produkten geschaffen, die die Musik mit aller Klarheit und Klangscheinheit reproduziert, die Sie verdienen.

Zur maximalen Performance empfehlen wir, dass Sie Ihr neues Rockford Fosgate Produkt von einem Vertragshandler von Rockford Fosgate einbauen halten, da wir durch das Rockford Technical Training Institute (RTTI) spezialisierte Ausbildung bieten.itte lesen Sie ihre Garantie und bewahren Sie ihre Quittung und Originalverepackung zum eventuellen späteren Gebrauch auf.

Hervorragende Produkte und kompetenter Einbau sind nur Teile des Puzzles, wenn es um Ihr System geh. Vergewissern Sie sich, dass derjenige, der Ihr System einbaut, nur authentischen Installationszubehar von Rockford Fosgate bei与其 Hem Einbau verwendet. Rockford Fosgate führ alles von RCA- und Lautsprecherkabeln zu Stromkabeln und Batterieadaptern. Bestehen Sie darauf! SchlieBlich verdient Ihr neues System nur das Beste.

Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zuappen und Sonnenbrillen.

Eine kostenlose Broschüre über Rockford Fosgate Produkte und Rockford Accessoires besuchen Sie uns im Web unter: www.rockfordfosgate.com

oder wahlen Sie in den USA I-800-669-9899 oder FAX I-800-398-3985.

Anrufer aus anderen Ländern wahrenitte zunachst die Landervorwahl +001.

PRAKTIZIEREN SIE SICHEREN SOUND

Fortgesetzte Gerauschdruckpegel von über 100 dB konnen beim Menschen zu permanentem Hörverlust führen. Leistungsstarke Autosoundsysteme konnen Gerauschdruckpegel erzeugen, die welt über 130 dB liegen.itte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound.

Falls Sie nach der Lektüe ihrer Gebrauchsanleitung noch Fragen hinsichtlich thesees Produkts haben, empfehlen wir, dass Sie einen Rockford Fosgate Vertragshandler kontaktieren. Wenn Sie weitere Fragen haben, konnen Sie uns direkt unter I-800-669-9899 anrufen. Bei Ihr dem Anruf haben Sieitte die Seriennummer, Modellnummer und das Kaufdatum griffbereit.

Die Seriennummer befindet sich auf der Außenseite der Verpackung.itte notieren Sie diese Nummer nachfolgend, so dass sie stets bei ihren Unterlagen ist. Sie dient zur Verifizierung ihrer Werksgarantie und kann sich als nutzlich erweisen, sollte Ihr Gerätjemals gestöhlen werden.

Seriennummer:

Modellnummer:

INHALTSVERZEICHNIS

Einleitung 2

Sicherheitshinweise. 3

Designcharakteristiken 4-5

Einbau 5-8

Einbauüberlegungen. 5

Befestigungsstellen. 5

Batterie und Aufladung 6

Verkabelung des Systems 6

Betrieb 8-9

Punch-EQ-Fernbedienung (wahlweiser) 8

Punch EQ. 8

Crossover-Frequency einstellen 8

Lautstärke einstellen 9

Fehlerbeseitigung. 9-10

Technische Daten 10

Informationen zur beschränkten Garantie 11

HINWEIS: Lesen Sie jeder Abschnitt für detaillierte Informationen.

© 2008 Rockford Corporation. Alle Rechte vorbehalten. Rockford Fosgate, das

Rockford Fosgate Logo, das POWER Logo und das PUNCH Logo sind entweder eingetragene

Warenzeichen oder Warenzeichen von Rockford Corporation.

HIER GEHT'S LOS

Willkommen bei Rockford Fosgate! Diese Anleitung bietet dem Besitzer, Verkauf der Einbauenden Informationen. Kurzgefasse Informationen zum Einbau these Products finden sich im Abschnitt „Einbau" dieser Anleitung. Andere Informationen konnen Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemührt, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte bereits ständig weiterentwickeln, konnen sich diese Informationen bereits ohne Ankündigung ändern.

SICHERHEITSHINWEISE

WARNING

Dieses Symbol mit dem Wort „WARNUNG“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise führt zu schweren Verletzungen oder Tod.

VORSICHT

Dieses Symbol mit dem Wort „VORSICHT“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise kann zu Verletzungen oder Schäden am Gerät führen.

VORSICHT:itte lessen Sie zur Vermeidung von Verletzungen und Schaden am Gerat die Hinweise in dieser Anleitung.Wir mochten, dass Ihnen these System Freude, nicht Kopfschmerzen bereitet.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, setzen Sie esitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

INHALT DES KARTONS

Entweder ein Modell P200-2, P300-2, P400-2 oder P500-2 Punch-Zweikanalversteller Einbau- und Bedienungsanleitung

Befestigungszubehör

Das jedem Verständner beiliegende Zubehörset enthalt das Zubehör, das zur Befestigung des Verständers im Fahrzeug nötig ist.

Die neusten Informationen über alle Rockford Produkte finden Sie auf unserer Web site im Internet.

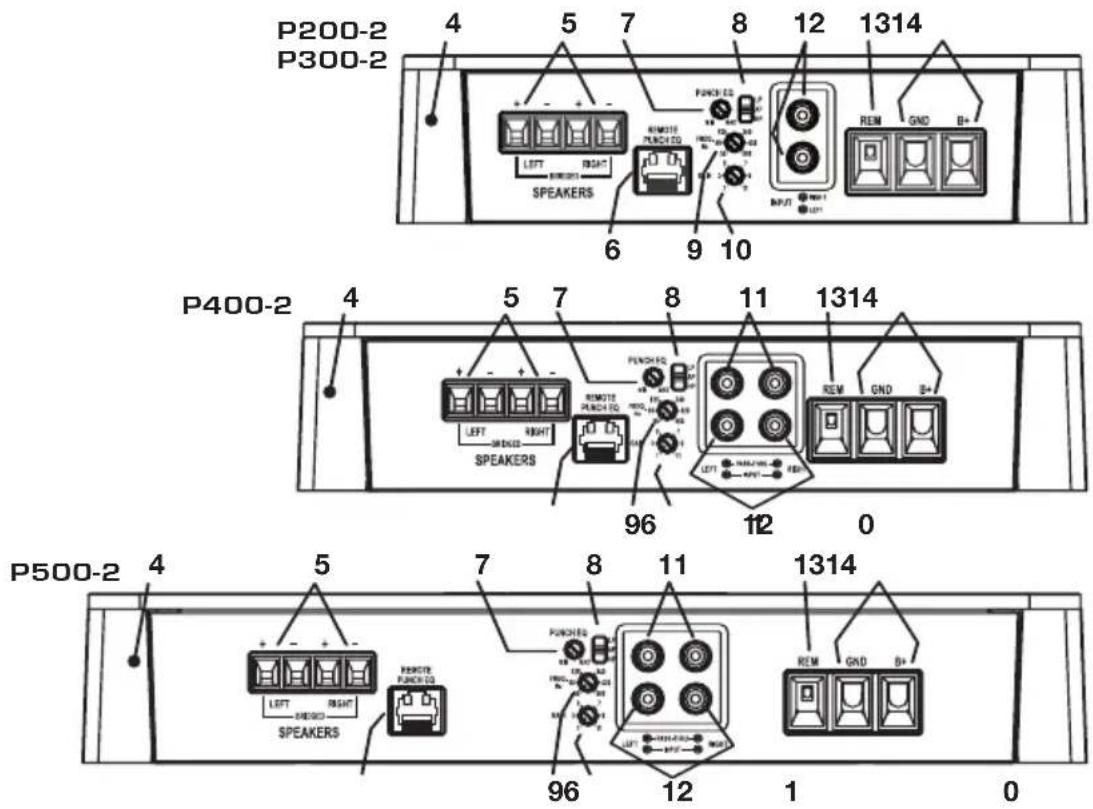

I. Betriebs-LED (Oberseite des Geräts - nicht gezeigt) – Diese blaue LED leuchtet auf, wenn das Gerät betriebsbereit ist.
2. Thermal-LED (Oberseite des Geräts - nicht gezeichnet) - Diese rote LED leuchtet auf, wenn die internen Komponenten des Verständrakers zu halten und der Thermalschutz aktiviert wird. Der Verständraker schaltet sich in thisem Fall zum Abkühlen aus.
3. Schutz-LED (Oberseite des Geräts - nicht gezeigt) - Diese gelbe LED leuchtet auf, wenn ein Kurzschluss oder eine zu geringe Impedanz an den Lautsprecheranschlüssen erkannt wird. Wenn dies eintritt, schaltet sich der Veränderer automatisch aus.
4. Aluminiumguss-Kuhlkorper - Der Aluminiumguss-Kuhlkorper des Punch-Verstärkers führt die durch die Schaltungsbauteile des Verstärkers erzeugte Wärme ab.
5. Laatsprecheranschlüsse - Die hochbelastbaren, vernickelten Klemmkabelanschlüsse (+ und-) erhmen Kabel der Stärken 8 bis 18 AWG auf.
6. Punch-EQ-Fernbedienung (wahlweiser Regler) - Die Fernbedienung des Punch-EQ wird mit einem RJ-45-Kabel angeschlossen. Bequemer Zugriff kann durch unterscheidliche Einbaumoglichkeiten erzielt werden. Der Regler dient dazu die Nieder- und/oder Hochfrequenzen anzuheben, um Straßengeräische zu überkommen. Die angeschlossene Fernbedienung hebt den Punch-EQ am Veränder auf.

HINWEIS: Vor 2007 hergestellte Modelle der Punch-Bass- und Para-Punch-Fernbedienungen konnen nicht mit diesen Verstärkern benutzt werden.

1. Punch-EQ - Ein Gyrator-basierter Punch-EQ, der die bei einer Verständigung entstehende Frequenzverschiebung eliminiert. Dies Funktioniert gemeinsam mit dem Crossover-Schalter am Veränderk. Bei Einstellung auf Tieffpassbetrieb (LP) handelt es sich um eine variable Verständlung der Basse. Bei Einstellung auf Hochpassbetrieb (HP) handelt es sich um eine variable Verständlung der Mitten und Hohen. Bei Einstellung auf Allpassbetrieb (AP) werden sowohl die Basse als auch die Hohen verstandt.
2. Crossover-Schalter - Dient zur Wahl des Hochpass- (HP), Allpass- (AP), oder Tiefpassbetriebs (LP).
3. Varierbares Crossover - Die Veränder haben einen eingebauten 12 dB/Oktav Butterworth-Filter mit einem von 50 Hz bis 500 Hz varierbaren Crossover-Punkt.
4. Lautstärkeregler - Der Engangslautstärkeregler ist werkseite so eingestellt, dass er der Leistung der meisten Source-Geräte entspricht. Er kann den Ausgangspegeln einer Vielzahl von Source-Geräten angepasst werden.

5. RCA-Durchgangsausgabe - Der Durchgang bietet eine bequeme Quelle zum Daisy-Chaining eines zusätzlichen Verstärkers, ohne einen weiteren Satz von RCA-Kabeln vom vorderen Bereich des Wagens zum hinten befindlichen Verstärker zu verlagen.

6. RCA-Anschlüsse - Die genormten RCA-Anschlüsse ermöglich eingeschlossen des Signalpegeleingangs. Sie sind platinplattiert, um der Signalverschlechterung verursachenden Korrosion zu widerstehen.

7. Fernbedienungsanschluss - Der hochbelastbare, vernickelte, unverlierbare C-Klemmkabelanschluss nimmt Kabel der Stärken 12 bis 24 AWG auf. Diese Anschluss wird dazu benutzt, den Verständner per Fernbedienung ein- bzw. auszuschalten, wenn +12 V Gleichstrom angelegt werden.
8. Stromanschlüsse - Die Strom- und Erdungsanschlüsse sind vernickelte, unverlierbare C-Klemmkabelanschlüsse undnehmen Kabel bis Stärke 4 AWG auf.

EINBAU

EINBAUÜBERLEGUNGEN

Die nachfolgenden Werkzeuge werden für den Einbau benötigt:

Sicherungsfassung und Sicherung.

(Siehe Technische Daten für

Bemessungsstrom)

Spannungs- und Widerstandsmesser

Abisolierzange

Drahtkripper

Drahtschere

Kreuzschraubenzieher Nr. 2

Batteriestützenschlussel

Handbohrer mit verschiedenen Bohrspritzen

Schrumpfschlauch (3 mm Durchmesser)

Verschiedene Anschlussteile

Angemessene Länge—Rotes Stromkabel

Angemessene Lange—Fernbedienungsanschaltkabel

Angemessene Lange—Schwarzes Erdungskabel

HINWEIS: Wir empfehlen Draht der Stärke 4AWG für die Strom- (B^+) und Masse-Anschlisse (GND).

Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des Einbau Ihres neuen Verstärkers im Fahrzeug. Vorausplanung Ihres System layouts und der besten Verkabelungsrouten spart Zeit beim Einbau. Prufen Sie bei der Wahl eines Layouts für Ihr neues System, ob alle Komponenten leicht erreichbar sind, um Einstellungen vorzunehmen.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, halten Sie esitte von einem

qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

Befolgen Sie vor dem Einbau diese einfahren Regel:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen das Gerät einzubauen.
2. Entfernen Sie vor dem Einbau aus Sicherheitsgründen das negative Kabel von der Batterie.
3. Um die Montage zu erreichtern, empfehlen wir, alle Kabel vor der Befestigung des Source-Geräts zu verlegen.
4. Verlegen Sie alle RCA-Kabel dicht zusammen und im Abstand zu jeglichen Hochstromkabeln.
5. Verwenden Sie nur Qualitätsstecker, um einen verlüsslichen Einbau zu gewährleisten und Signal- und Stromverlust zu minimieren.
6. Denken Sie nach, bevor Sie bohren! Achten Sie daraufuf, nicht in den Benzintank, die Benzin-, Brems- oder hydraulische Leitungen,Vakuumleitungen oder Elektrokabel zu schneiden oder zu bohren, wenn Sie an einem Fahrzeug arbeiten.
7. Verlegen Sie Kabel nie unter dem Fahrzeug. Die Kabel im Fahrzeug zu verlagen, bietet den besten Schutz.
8. Vermeiden Sie es, Kabel über scharfe Kanten zu verlegen.Verwenden Sie Gummi- oder Plastikringe, um Kabel zu schützen, die durch Metall verlegt werden (besonderss die Feuerwand).
9. Schützen Sie die Batterie und das elektrische System IMMER durch ordnungsgemäß Sicherungen vor Schäden. Installieren Sie die entsprechende Sicherungshalterung und Sicherung auf dem +12V Stromkabel maximal 45 cm vom Batteriepol.
10. Kratzen Sie bei der Erdung über das Fahrgestell alle Farbe vom Metall, um eine gute, saubere Erdungsverbindung zu gewährleisten. Erdungsverbindungen sollen so kurz wie möglich und stets an

Metall angeschlossen sein, das an die Karosserie oder das Fahrgestell geschweit ist.

BEFESTIGUNGSSTellen

Motorraum

Das Gerätarf nicht im Motorraum installiert werden. Ein solcher Einbau führt zum Verlust der Garantie.

Einbau im Kofferraum

Aufrechter oder umgekehrter Einbau des Verstärkers bietet adäquate Kuhlung des Verstärkers.

Befestigung des Verstärkers auf dem Boden des Kofferraums bietet die Beste Kuhlung des Verstärkers.

Einbau im Innenaum

Befestigung des Verstärkers im Innenaum ist möglich, solange gewährleistet ist, dass der Verstärker genugend Luftzufahr hat, um sich selbst zu kühlen. Wenn Sie den Verstärker unter dem Fahrzeugsitz befestigen, muss ein Luftspalt von wichtstens 2,54 cm um den Kuhlkörper des Verstärkers herum vorhanden sein.

Befestigung des Verstärkers bei einem Luftspalt von weniger als 2,54 cm um den Kuhlkörper des Verstärkers herum bietet keine ordnungsgemäß Kuhlung und wird sich negativ auf die Leistung des Verstärkers aus.Von ihr wird dringend abgeraten.

BATTERIE UND AUFLADUNG

Verstärker belasten die Fahrzeugbatterie und das Ladesystem zusätzlich. Wir empfehlen, die Lichtmaschine und den Batteriezustand zu überprüfen, um zu gewährleisten, dass das elektrische System genugend Kapazität hat, um die zusätzliche Belastung durch Ihr Stereosystem zu verkraften. Gewöhnliche elektrische Systeme, die sich in gutem Zustand befinden, sollenn in der Lage sein, die zusätzliche Belastung durch einen beliebigen Verstärker der Punch-Serie problemlos zu verkraften, jedoch kann sich die Lebensdauer der Batterie und Lichtmaschine etwas reduzieren. Wir empfehlen die Verwendung einer hochbelastbaren Batterie und eines Energiespeicherungskondensators, um die Leistung Ihres Verstärkers zu maximieren.

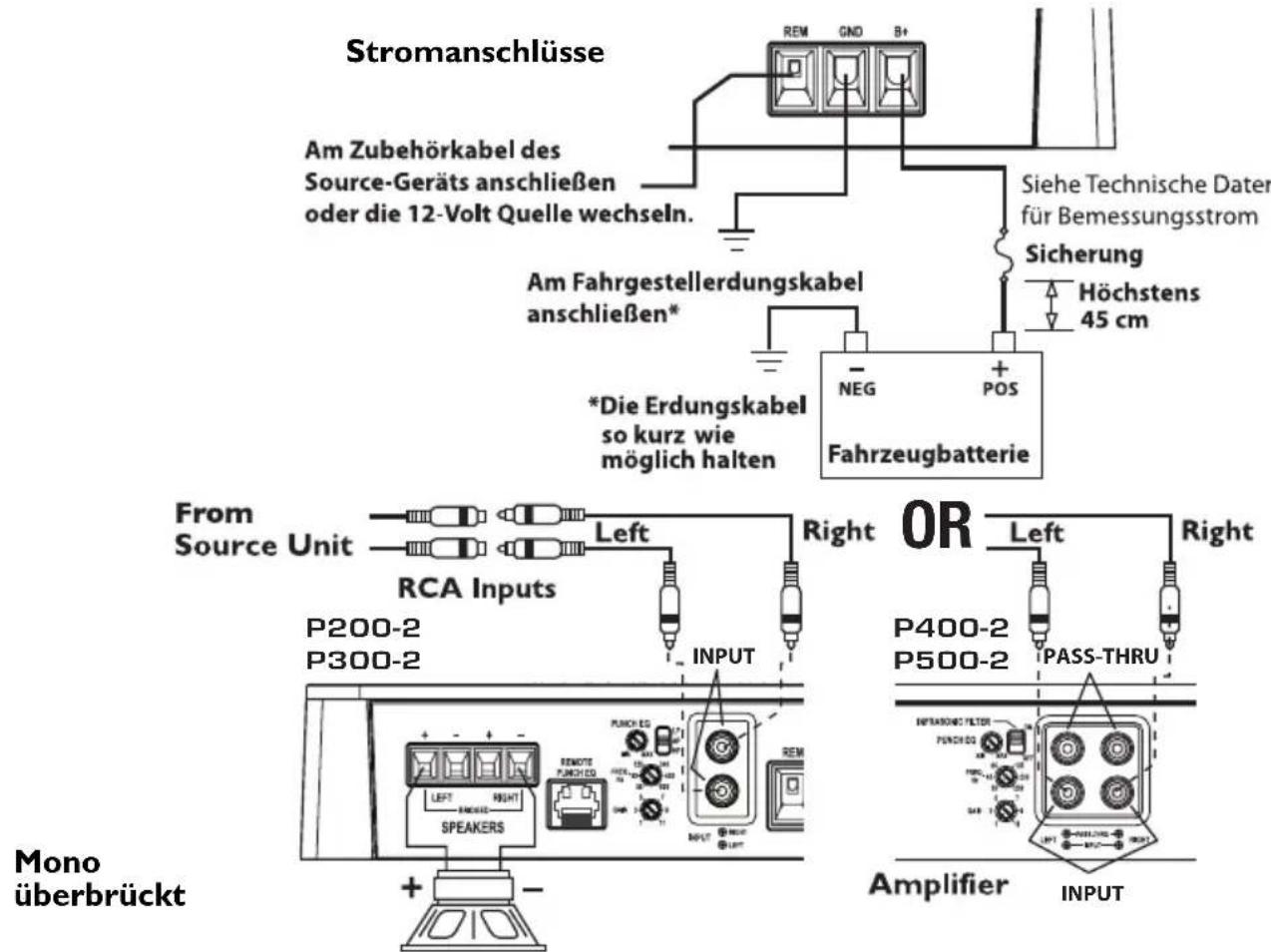

VERKABELUNG DES SYSTEMS

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, halten Sie esitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

VORSICHT: Vermeiden Sie es, Stromkabel in der Nähe von niedrigaktiven Eingangskabeln, der Antenne, Stromleitungen, empfindlichem Gerät oder Halterungen zu verlagen. Die Stromkabel leiten erheblichen Strom und konnen Gerausche im Audiosystem verursichen.

1. Planen Sie die Kabelrouten. Die RCA-Kabel sollen nicht zusammen bleiben, aber von den Stromkabeln des Verstärkers und anderen Hochleistungszubehör, insbesondere von elektrischen Motoren isoiert sein. Dies dient dazu, die Kupplung von Geräuschen aus elektrischen Strahlungsfeldern in das Audiosignal zu verhindern. Werden Kabel durch die Feuerwand oder andere Metallbarrieren geführt, die Kabel zur Vermeidung von Kurzschlüssen mit Plastik- oder Gummiringen schützen. Die Kabel zunachst etwas länger{lssen und erst später exakt anpassen.
   HINWEIS: Wir empfehlen Draht der Stärke 4 AWG für die Strom- (B^+) und Masse-Anschlüsse (GND).

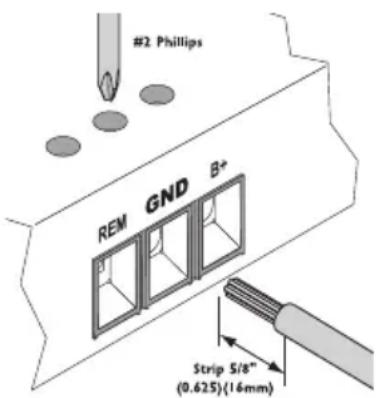

2. Das ROTE Kabel (Stromkabel) durch Abisolieren von 1,5 cm am Kabelende zur Befestigung am Verträger vorbereiten. Das blanke Kabel in den B+-Anschluss einfahren und die Einstellschraube zur Befestigung des Kabels anziehen.
   HINWEIS: Das B+-Kabel muss maximal 45 cm von der Fahrzeugbatterie mit einer Sicherung ausgestellt sein. Den Sicherungshalter unter der Motorhaube anbringen und gewährleisten, dass die Anschlüsse wasserdicht sind.
3. Das ROTE Kabel (Stromkabel) maximal 45 cm von der Batterie abisolieren und einen Inline-Sicherungshalter einspleiben. Der Bemessungsstrom der zu verwendenden Batterie ist in den Technischen Daten aufgeführrt. Zunachst noch KEINE Sicherung eingesetzt.
4. Vom Batterieende des Stromkabels 13 mm Isolierung abziehen und einen großen, ringförmigen Stecker zur Befestigung am positiven Batteriepol an das Kabel crimpen. Die Sicherung noch nicht anbringen.

1. Das SCHWARZE Kabel (Erdungskabel) zur Befestigung am Veränder der Abziehen von 1,5 cm der Isolation am Kabelende vorbereiten. Das freigelegte Kabel in den GND-Pol einführen und die Befestigungsschraube anziehen. Den Untergrund am Fahrgestell durch Abkratzen der Farbe von der Metalloberfläche und sorgfälliges Reinigen des Bereichs von Schmutz und Schmiere vorbereiten. Die Isolation am anderen Ende des Kabels abziehen und einen ringformigen Stecker anbringen. Das Kabel mittels einer nichteloxierten Schraube und einer Sternunterlegscheibe am Fahrgestell befestigen.

HINWEIS: Die Länge des SCHWARZEN Kabels (Erde) sollte so kurz wie möglich gehalten werden, jeder stets maximal 75 cm.

1. Das Fernbedienungseinschaltkabel durch Abisolieren von 1,5 cm am Kabelende zur Befestigung am Verträger vorbereiten. Das blanke Kabel in den Fernbedienungsanschluss einführen und die Einstellschraube zur Befestigung des Kabels anziehen. Das andere Ende des Fernbedienungskabels an eine geschalte, positive 12 V-Quelle anschlieben. Die geschalte Spannung wird gewöhnlich vom Einschaltanschluss für externe Verträger am Source-Gerät genommen. Ist ein solcher Anschluss am Source-Gerät nicht vorhanden, wird empfohlen, einen mechanischen Schalter in eine Leitung mit einer 12 V-Quelle einzubauen, um den Verträger zu aktivieren..
2. Den Verstärker gut am Fahrzeug oder Verstärkergestell befestigen. Darauf achten, dass der Verstärker nicht an Pappoder Plastikpanelen befestigt wird. Dies kann dazu führen, dass die Schrauben sich durch Straβenvibrationen oder plötzliches Anhalten aus den Panelen lose.

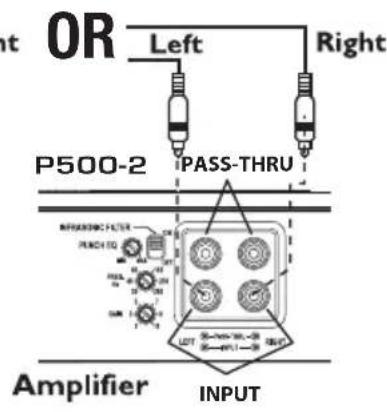

3. Vom Quellsignal durch Einstöpseln der RCA-Kabel in die Engangsbuchen am Verstärker anschließen.

VORSICHT: Vor dem Anschlieben von RCA-Kabeln stets gewährleisten, dass die Stromzufahr zum Veränder abgeschelt oder enternt wurde. Andernfalls konnen Verletzungen oder Schäden am Veränder bzw. den angeschlossenen Komponenten verursacht werden.

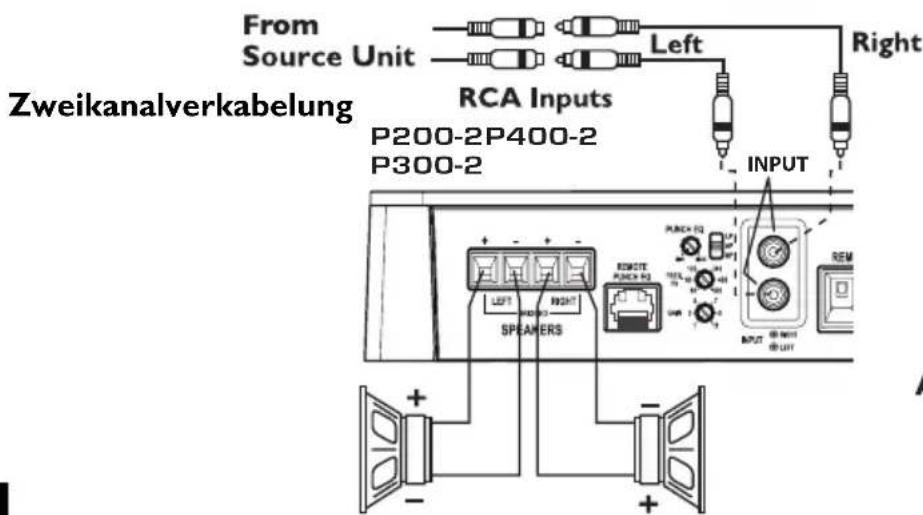

1. Die Lautspricher anschließen.Von den Enden der Lautspricherkabel 13 mm Isolation abziehen, dann die Kabel in das Lautspricheranschlussstück einfahren und die Befestigungsschraube fest anziehen. Die Lautspricherkabel NICTT über das Fahrgestell erden, da dies zu unstabilem Betrieb führen kann.
2. Eine abschließlich Prüfung des gesamten Kabelsystems durchführren, um zu gewährleisten, dass alle Verbindungen akkurat sind. Alle Strom- und Erdungsverbindungen auf durchgeriebene Kabel und lose Verbindungen prüfen, die Probleme verursachen können. Inline-Sicherung in der Höhe des Batterieanschlusses einbauen.

HINWEIS: Beachten Sie die Diagramme zur ordnungsgemäben Signalpolarität.

BETRIEB

PUNCH-EQ-FERNBEDIENUNG (wahlweise)

HINWEIS: Vor 2007 hergestellte Modèle der Punch-Bass- und Para-Punch-Fernbedienungen können nicht mit diesen Verständern benutzt werden.

HINWEIS: Die der Fernbedienung beiliegende Bedienungsanleitung beschreibenkt verschiedene Einbaumoglichkeiten. Wahlen sie diejenige, die ihren Anforderungen entspricht.

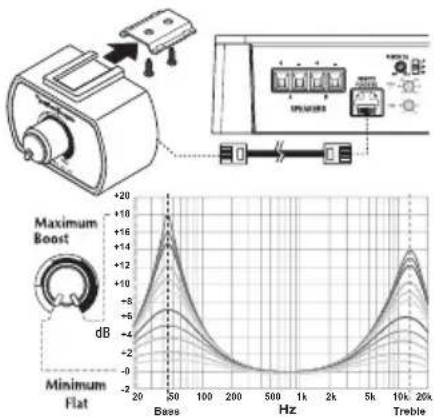

Bringen Sie Schnell An

I. Die Befestigungsklemme mithilfe der beiliegenden Schrauben einbauen.
2. Die Fermbedienung in die Befestigungsklemme einschieben, bis sie an ihrem Platz einrastet.
3. Verlegen Sie das Kabel, schlieben Sie an Fermbedienung und Veränder an.

Funktion

1. Funktioniert genauso wie der unter beschriebene Punch-EQ.

HINWEIS: Durch Anschlieben der wahlweisen Punch-EQ-Fernbedienung wird der Punch-EQ am Verändern aufgehoben.

VORSICHT:

Übermäßig Auslenkung und nachfolgender Schaden können bei hohen Boost-Pegeln entstehen.

PUNCH EQ

Dies Funktioniert gemeinsam mit dem Crossover-Schalter am Veränder.

Bei Einstellung auf Tieffpassbetrieb (LP) handelt es sich um eine variable Verständung der Basse.

Bei Einstellung auf Hochpassbetrieb (HP) handelt es sich um eine variable Verständung der Mitten und Hohen.

Bei Einstellung auf Allpassbetrieb (AP) werden sowohl die Basse als auch die Höhen verstärkt.

Nehmen Sie ihre persönliche Einstellung während des Zuhörens vor.

HINWEIS: Durch Anschlieben der wahlweisen Punch-EQ-Fernbedienung wird der Punch-EQ am Verständer aufgehoben.

CROSSOVER-FREQUENZ EINSTELLLEN

Zur Wahl des Hochpassmodus den Schalter am Veränder in die HP-Position bringen. Dadurch werden Frenzen oberhalb des Grenzpunkts durchgelassen (kann zwischen 50 und 500Hz eingestellt werden).

Zur Wahl des Allpassmodus den Schalter am Veränder in die AP-Position bringen. Dadurch wird eine Anpassung des Crossovers verhindert und alle Frenzen werden durchgelassen.

Zur Wahl des Niedrigpassmodus den Schalter am Veränder in die LP-Position bringen. Dadurch werden Frenzen unterhalb des Grenzpunkts durchgelassen (kann zwischen 50 und 500Hz eingestellt werden).

Den Crossover-Regler vollständig abdrehen. Wahrend das System spiel, den Crossover-Regler langsam aufdrehen, bis der gewünschte Crossover-Punkt erreicht ist.

LAUTSTÄRKE (GAIN) EINSTELLEN

Zur Einstellung der Lautstärke die Lautstärkeregler des Verständerkers ganz nach unterstellen (nach links drehen). Die Lautstärke des Source-Geräts erhöhen, bis eine Verzerrung hörbar ist, dann ein weniger verringn, bis die Verzerrung nicht mehr hörbar ist. An den meisten Source-Geräten bedeutet dies ganz nach oben. Als Nächstes die Lautstärkeeinstellung des Verständerkers erhöhen, bis eine adäquate Lautstärke erreicht ist.

HINWEIS: Der Beste Rauschabstand und Dynamikbereich werden bei einer auf das Minimum gestellten Lautstärke erreicht. Die meisten Benutzer finden, dass adäquate Lautstärke etwa in der Mitte des Einstellungenbereichs erzielt wird.

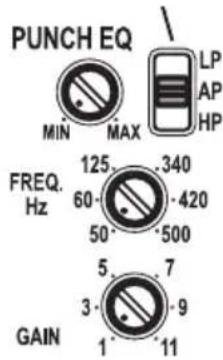

Crossover-Schalter

VORSICHT: Vermeiden Sie, die Verstärkerlautstärke sehr hoch einzustellen, da Gerausche und Verzerrung sich dadurch wesentlich erhöhen.

HINWEIS: Kontaktieren Sie den technischen Kundendienst von Rockford für genaure Einstellungenverfahren.

FEHLERBSEITIGUNG

HINWEIS: Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung.

Verfahren I:Den Verständner auf ordnungsgemäß Anschlüsse überprüfen.

Prifen, ob die BETRIEBS-LED aufleucht. Leuchtet die BETRIEBS-LED auf, bei Schritt 3 weltmachen, falls nicht, hier weitermachen.

I. Die Sicherung auf dem positiven Batteriekabel überprüften und nach Bedarf ersetzen.
2. Die Sicherung(en) am Verstärker überprüfen und nach Bedarf ersetzen.
3. Überprüfen, ob der Erdungsanschluss an blankem Metall am Fahrgestell des Fahrzeugs angeschlossen ist. Nach Bedarf reparieren oder ersetzen.
4. Überprüifen,ob an der positiven Batterie und am Fernbedienungsgeschaltkabel 9 bis 16 Volt anliegen.Die Qualität der Anschlüsse für beide Kabel am Veränder, Stereosystem und Batterie- bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.

Verfahren 2: Schutz- oder Thermallicht leuchtet auf.

I. Falls das Schutzlicht aufleucht, bedeutet dies, dass möglicherweise ein Kurzschluss in den Lautsprecheranschlüssen vorliegt. Überprüfen, ob die Lautsprecher ordernungsgemäß angeschlossen sind. Einen Widerstandsmesser benutzen, um auf mögliche Kurzschlüsse in der Lautsprecherverkabelung zu prufen. Eine zu niedrige Lautsprecherimpedanz kann ebenfalls dazu führren, dass das Schutzlicht aufleucht.
2. Leuchtet die Thermal-LED auf, die Lausprecherimpendanz überprüfen und gfs.neu verkabeln. Dies kann auch ein Zeichen darauf sein, dass der Verstärker auf sehr hoher Leistung gefahren wird, ohne dass adäquater Luftstrom um den Verstärker herum vorhanden ist. Das System ausschalten und den Verstärker abkühlen halten. Überprüfen, ob das Lodesystem des Fahrzeugs die erforderliche Spannung aufrechterhalt. Soltte keiner dieser Schritte Abhilfe schaffen, ist der Verstärker mölicherweise defekt. Rufen Sie dann den Kundendienst an.

Verfahren 3:Den Veränder auf Audioleistung überprüfen.

1. Gewährleisten Sie, dass gute RCA-Eingangsanschlüsse am Stereosystem und Verstärke vorliegen. Die gesamte Länge der Kabel auf Knicke, Spleie usw.überprüfen. Die RCA-Eingänge bei eingeschalteten Stereosystem auf Wechselspannung überprüfen. Nach Bedarf reparieren bzw. ersetzen.
2. Den RCA-Eingang vom Verträger entfern. Den RCA-Eingang vom Prüf-Stereosystem direkt an den Verträkereingang anschließen.

Verfahren 4:Prufen,ob beim Anstellen des Verständerkers ein Knacken auftritt.

I. Das Eingangssignal zum Veränderer entfern und den Veränderer ein- und ausschalten.
2. Ist das Gerausch eliminiert, die FERNBEDIENUNGS-Ader des Verstärkers mit einem Verzögerungseinschaltmodul am Source-Gerät anschließen.

ODER

I. Eine andere 12 V Quelle für die FERNBEDIENUNGS-Ader des Verständers (zB.Batterie direkt) verwenden.
2. Falls das Gerausch elimiert ist, ein Relais zur Isolierung des Verstärkers von Anschaltgeräuschen verwenden.

Verfahren 5:Den Verständner auf übermäßige Motorengeräusche prüfen.

I. Alle signalübertragenden Kabel (RCA-, Lautsprecherkabel) von Strom- und Erdungskabeln entfern't verlegen.

ODER

1. Alle elektrischen Komponenten zwischen der Stereoanlage und dem/den Verstärker(n) umgeben.Die Stereoanlage direkt am Verstärkereingang anschließen.Falls das Geräusch eliminiert ist, ist das umgangene Gerät die Ursache des Gerauschs.

ODER

1. Die vorhandenen Erdungskabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prifen, ob die Erdungsstelle sauberes, glänzendes Metall ist, das frei von Farbe, Rost usw. ist.

ORER

1. Ein zweites Erdungskabel vom Negativpol der Batterie zum Fahrgestellsmetall oder Motorblock des Fahrzeugs hinzufugen.

ODER

1. Die Drehstromlichtmaschine und Batterieladung von ihrem Mechaniker prufen halten. Die ordnungsgemäß Funktion des elektrischen Systems am Fahrzeug prufen, undzar einschließlich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spanningsreglers usw.

TECHNISCHE DATEN

MODELL-Punch P200-2 P300-2 P400-2 P500-2

Kontinuierliche Nennleistung (Mittelwert) - Bei 14,4 Batterie-Volt gemessen

45Belastung pro Kanal 50 Watt x 2 75 Watt x 2 100 Watt x 2 125 Watt x 2
26Belastung pro Kanal 100 Watt x 2 150 Watt x 2 200 Watt x 2 250 Watt x 2
46Belastung überbrückt 200 Watt x 1 300 Watt x 1 400 Watt x 1 500 Watt x 1
Maße: Höhe 5,71 cm 5,71 cm 5,71 cm
Breite	19,37 cm	19,37 cm	19,37 cm	19,37 cm
Länge	22,80 cm	22,80 cm	26,03 cm	33,07 cm
Bemessungsstrom der Batteriesicherung (Amp) Extern (Liegt nicht bei)	40A	50A	80A	100A

A-gewichteter Rauschabstand

Referenzwert bei I W an 4 Ohm

≥85 dB

A-gewichteter Rauschabstand

Referenzwert bei Nennstromwert an 4 Ohm

≥105 dB

Crossoversteilheit

Crossoverfrequency

Frequenzverhalten

Einstellbarer Signalspannungsbereich

Schutz

12 dB/Oktav Butterworth

von 50 bis 500Hz variabel

20 Hz bis 20 kHz ±1 dB

Von 150 mV bis 5 V variabel (RCA-Eingang)

NOMAD - Interne Analog-Computer-Ausgangsschutzschaltung beschränkt Stromzufahr im Überlastungsfall und bietet Schutz vor Kurzschlüssen. Thermaler Schalter schaltet den Verständner im Überhitzungsfall ab.

Entzerrung PEQ (Punch-Entzerrung)

Von 0 dB bis +18 dB bei 45 Hz und/oder 0 dB bis +12 dB bei 12 kHz variable

Eingangsimpedanz

20 K Ohm

Betriebsspannung

9 bis 16 V DC

Symmetrische Eingänge

Ja

CMRR (Gleichtaktunterdrückungsverhältnis)

55 dB @ 1kHz

Dämpfungsfaktor

200

THD+N (Gesamtklirfaktor + Geräusch)

<0,1 bei 2 Ohm und <0,05 bei 4 Ohm

These technischen Daten sind Amplifier Power Standard CEA-2006 normkonform

Rockford Corporation bietet fur Rockford Fosgate Produkte eine beschränkte Garantie zu folgenden Bedingungen:

Laufzeit der Garantie

Source-Geräte, Lautsprecher, Signalprozessoren und PUNCH-Verträger - 1 Jahr POWER-Verträger - 2 Jahre

Alle werkseitig aufgearbeiteten Produkte - 90 Tage (Quittung erforderlich)

Was gedeckt ist

These Garantie erstreckt sich nur auf Rockford Fosgate Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in den Vereinigten Staaten von Amerika oder deren Besitzungen verkauft wurden. Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in einem anderen Land verkauft wurden, sind nur durch den Handler in dem betreffenden Land, nicht jedoch durch die Rockford Corporation gedeckt.

Weristgedeckt

These Garantie deckt nur den ursprünglichen Käfer von Rockford Produktten, die von einem Rockford Fosgate Vertragshändler in den Vereinigten Staaten gekauft wurden. Um Leistungen in Anspruch zunehmen, muss der Käfer Rockford eine Kopie der Quittung vorlegen, die den Kundennamen, den Handlernamen, das Produkt und das Kaufdatum angibt.

Produkte, die sich während der Garantiezeit als defekt erweisen, werden nach Rockford Fosgates Ermessen repariert oder (mit einem Produkt, das als gleichwertig erachtet wird,) ersetzt.

Was nicht gedeckt ist

I. Durch Unfall, Missbrauch, unsachgemäßen Betrieb, Wasser, Diebstahl oder Versand verursachte Schäden
2. Jegliche Kosten, die im Zusammenhang mit Ein- bzw.Ausbau des Produkts entstanden sind
3. Leistungen, die nicht von Rockford oder einem autorisierten Rockford Fosgate Servicecenter erbracht wurden
4. Produkte, an denen die Seriennummer unkenntlich gemacht, verändert oder entfern't wurde
5. Folgeschäden an anderen Komponenten
6. Produkte, die außerhalb der USA gekauft wurden
7. Produkte, die nicht von einem Rockford Fosgate Vertragshandler gekauft wurden

Einschränkung von implizierten Garantien

Implizierte Garantien, einschließlich von Garantien der Eignung für einen bestimmen Zweck und Marktgangigkeit, werden auf den Zeitraum der oberstehenden ausdrücklichen Garantie beschrankt. Manche Staaten erlauben Einschränkungen der Gültigkeit der implizierten Garantie nicht. Daher trifft these Einschränkung nicht in allen Fälle zu.

Inanspruchnahme des Kundendienstes

Kontaktieren Sieitte den Rockford Fosgate Vertragshandler,bei dem Sie theseS Produkt gkauft haben. BenotigenSiezuszlicheHilfe,rufenSie den Kundendienst von Rockford unter I-800-669-9899an.Sie erhalten dann eine RA# (Rucksendungsautorisierungsummer),um jegliche Produkte an Rockford Fosgate zurückzusenden.SiedarfdieRucksendungdesProdukstanoRockfordverantwortlich.

EU-Garantie

Dieses Produkt entspricht den gultigen EU-Garantiebestimmungen. Sprechen Sie mit ihrem Vertragshandler über die Einzelheiten.

Egregio cliente,
