Produkttyp	Monoverstärker für Kfz-Audiosystem
Marke	Rockford Fosgate
Modell	T10004
Abmessungen (H x B x T)	5,44 cm x 20,68 cm x 55,66 cm
Gewicht	Ca. 7,5 kg (Schätzung)
Stromversorgung	9 bis 15,5 V DC (Kfz-Batterie)
Nennleistung (RMS) - 4 Ω	1000 W x 1
Nennleistung (RMS) - 2 Ω	1800 W x 1
Nennleistung (RMS) - 1 Ω	2500 W x 1
Signal-Rausch-Verhältnis	≥100 dB (bei Nennleistung an 4 Ω)
Frequenzgang	20 Hz bis 250 Hz ±0,5 dB
Variabler Tiefpassfilter	35 bis 250 Hz, Flankensteilheit 24 dB/Oktave Butterworth
Infraschallfilter	28 Hz, wählbar (12 dB/Oktave)
Punch-Entzerrung (PEQ)	0 dB bis +18 dB @ 45 Hz
Eingangsimpedanz	20 kΩ
Eingänge	2 RCA-Eingänge (Stereo), symmetrischer Eingang
Ausgänge	1 Paar Lautsprecherklemmen (Mono), RCA-Durchschleifausgang
Schutz	Kurzschluss, thermisch, Unter-/Überspannung
Kühlkörpermaterial	Aluminiumguss
Montage	Vertikal oder horizontal, mindestens 2,54 cm Abstand rundherum
Garantie	2 Jahre (POWER-Verstärker)
Mitgeliefertes Zubehör	Montageset, Inbusschlüssel

Häufig gestellte Fragen - T10004 Rockford Fosgate

Wie installiere ich den Verstärker T10004 im Auto?

Trennen Sie zuerst den Minuspol der Batterie. Wählen Sie einen Standort mit guter Luftzirkulation, vorzugsweise im Kofferraum oder unter einem Sitz mit mindestens 2,54 cm Abstand um den Kühlkörper. Befestigen Sie den Verstärker fest mit dem mitgelieferten Material. Verlegen Sie die Stromkabel (B+), Masse (GND) und Fernbedienung (REM) unter Beachtung der Polarität. Verwenden Sie AWG 1/0 Kabel für Strom und Masse. Installieren Sie eine Sicherung am B+ Kabel innerhalb von 45,7 cm der Batterie. Schließen Sie die RCA-Kabel und Lautsprecher unter Einhaltung der Mindestimpedanzen (1 Ω im Mono-Modus) an.

Welche Sicherung wird für die Stromversorgung empfohlen?

Verwenden Sie eine externe 300 A Sicherung (nicht im Lieferumfang) am Stromkabel B+, innerhalb von 45,7 cm der Batterie. Installieren Sie die Sicherung erst, nachdem die gesamte Verkabelung abgeschlossen und die Verbindungen überprüft wurden.

Wie stelle ich die Verstärkung des Verstärkers ein?

Stellen Sie die Verstärkung auf Minimum (ganz nach links drehen). Erhöhen Sie die Lautstärke der Quelle, bis Verzerrungen hörbar sind, und reduzieren Sie sie dann leicht. Erhöhen Sie dann allmählich die Verstärkung des Verstärkers auf die gewünschte Hörlautstärke. Vermeiden Sie zu hohe Verstärkung, um das Signal-Rausch-Verhältnis nicht zu verschlechtern.

Was tun, wenn die Schutz-LED (gelb) leuchtet?

Die Schutz-LED zeigt einen Kurzschluss oder eine zu niedrige Impedanz an den Lautsprecherausgängen an. Überprüfen Sie die Lautsprecherverbindungen und messen Sie die Impedanz mit einem Ohmmeter. Stellen Sie sicher, dass die Gesamtlast nicht unter 1 Ω im Mono-Modus oder 2 Ω im gebrückten Modus fällt. Wenn das Problem weiterhin besteht, trennen Sie die Stromversorgung und überprüfen Sie die Verkabelung.

Wie verwende ich den Punch-Equalizer (PEQ)?

Drehen Sie den Punch EQ-Regler im Uhrzeigersinn, um die Bässe von 0 bis +18 dB bei 45 Hz zu erhöhen. Stellen Sie es nach Ihrem Geschmack ein. Wenn Sie eine optionale Punch-Equalizer-Fernbedienung (RJ-45) anschließen, ersetzt diese die Steuerung am Verstärker. Achtung: Übermäßige Verstärkung kann die Lautsprecher beschädigen.

Kann ich mehrere T10004 Verstärker miteinander verbinden?

Ja, dank der bd Sync-Funktion. Verbinden Sie die Verstärker mit einem bd Sync-Kabel (Mini-DIN 6-polig). Stellen Sie den ersten Verstärker auf Master-Modus und die folgenden auf Slave. Verwenden Sie den Phasenschalter, um bei Bedarf um 180° zu phasen. Bis zu 100 Verstärker können verkettet werden.

Welche Mindestimpedanz wird im Normal- und im Brückenmodus unterstützt?

Im Mono-Modus (ein Verstärker) beträgt die Mindestimpedanz 1 Ω. Im Brückenmodus (zwei Verstärker im bd Sync) beträgt die Mindestimpedanz 2 Ω. Unterschreiten Sie diese nicht, um die Schutzschaltung zu vermeiden.

Wie reinige und pflege ich den Verstärker?

Trennen Sie die Stromversorgung vor der Reinigung. Verwenden Sie ein trockenes, weiches Tuch, um Staub vom Kühlkörper und Gehäuse zu wischen. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind, um eine optimale Kühlung zu gewährleisten.

Was tun, wenn der Verstärker überhitzt und sich ausschaltet?

Die rote thermische LED leuchtet bei Überhitzung. Schalten Sie das System aus und lassen Sie es abkühlen. Überprüfen Sie, ob die Lautsprecherimpedanz korrekt ist und die Belüftung ausreicht (mindestens 2,54 cm Abstand rundherum). Wenn die Batteriespannung niedrig ist, kann dies ebenfalls Überhitzung verursachen. Testen Sie das Ladesystem des Fahrzeugs.

Wo finde ich die Seriennummer und wie kann ich die Garantie in Anspruch nehmen?

Die Seriennummer befindet sich auf der Originalverpackung. Notieren Sie sie und bewahren Sie den Kaufbeleg auf. Für einen Garantieanspruch (2 Jahre für POWER-Verstärker) kontaktieren Sie Ihren autorisierten Rockford Fosgate Händler oder den Kundendienst unter 1-800-669-9899. Sie müssen eine RA-Nummer erhalten, bevor Sie das Produkt zurücksenden.

BEDIENUNGSANLEITUNG T10004 Rockford Fosgate

Liebe Kundin, lieber Kunde,

wir gratulieren Ihnen zu Ihrem Kauf von Autoaudioverstärkern der besten Marke weltweit. Wir bei Rockford Fosgate sind Fanatiker, wenn es um die beste musikalische Reproduktion geht, und freuen uns darüber, dass Sie unser Produkt gewählt haben. Durch jahrelange Ingenieurserfahrung, Handwerkskunst und kritische Testverfahren haben wir ein weites Spektrum an Produkten geschaffen, die die Musik mit aller Klarheit und Klangschönheit reproduziert, die Sie verdienen.

Zur maximalen Performance empfehlen wir, dass Sie Ihr neues Rockford Fosgate Produkt von einem Vertragshändler von Rockford Fosgate einbauen lassen, da wir durch das Rockford Technical Training Institute (RTTI) spezialisierte Ausbildung bieten. Bitte lesen Sie Ihre Garantie und bewahren Sie Ihre Quittung und Originalverepackung zum eventuellen späteren Gebrauch auf.

Hervorragende Produkte und kompetenter Einbau sind nur Teile des Puzzles, wenn es um Ihr System geht. Vergewissern Sie sich, dass derjenige, der Ihr System einbaut, nur authentischen Installationszubehör von Rockford Fosgate bei Ihrem Einbau verwendet. Rockford Fosgate führt alles von RCA- und Lautsprecherkabeln zu Stromkabeln und Batterieadaptern. Bestehen Sie darauf! Schließlich verdient Ihr neues System nur das Beste.

Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie Ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zu Kappen und Sonnenbrillen.

Eine kostenlose Broschüre über Rockford Fosgate Produkte und Rockford Accessoires besuchen Sie uns im Web unter: www.rockfordfosgate.com oder wählen Sie in den USA 1-800-669-9899 oder FAX [phone].

Anrufer aus anderen Ländern wählen bitte zunächst die Ländervorwahl +001-480-967-3565 oder FAX [phone].

PRAKTIZIEREN SIE SICHEREN SOUND

Fortgesetzte Geräuschdruckpegel von über 100 dB können beim Menschen zu permanentem Hörverlust führen. Leistungsstarke Autosoundsysteme können Geräuschdruckpegel erzeugen, die weit über 130 dB liegen. Bitte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound.

Falls Sie nach der Lektüre Ihrer Gebrauchsanleitung noch Fragen hinsichtlich dieses Produkts haben, empfehlen wir, dass Sie einen Rockford Fosgate Vertragshändler kontaktieren. Wenn Sie weitere Fragen haben, können Sie uns direkt unter 1-800-669-9899 anrufen. Bei Ihrem Anruf haben Sie bitte die Seriennummer, Modellnummer und das Kaufdatum griffbereit.

Die Seriennummer befindet sich auf der Außenseite der Verpackung. Bitte notieren Sie diese Nummer nachfolgend, so dass sie stets bei Ihren Unterlagen ist. Sie dient zur Verifizierung Ihrer Werksgarantie und kann sich als nützlich erweisen, sollte Ihr Gerät jemals gestohlen werden.

Seriennummer: ____

Modellnummer: ____

INHALTSVERZEICHNIS

Einleitung 2

Sicherheitshinweise....3

Designcharakteristiken 4-5

Einbau 5-9

Einbauüberlegungen. 5

Befestigungsstellen. 6

Batterie und Aufladung 7

Verkabelung des Systems 7

HINW EIS: Lesen Sie jeden Abschnitt für

detaillierte Informationen.

Betrieb 9-12

Punch-EQ-Fernbedienung (wahlweiser) .... 9

Lautstärke einstellen 10

Crossover-Frequenz einstellen ..... 10

Infraschallfilter 10

Funktionsschalter....10

Phasenschalter 12

Fehlerbeseitigung 13

Technische Daten 14

Informationen zur beschränkten Garantie15

HIER GEHT'S LOS

Willkommen bei Rockford Fosgate! Diese Anleitung bietet dem Besitzer, Verkäufer und Einbauenden Informationen. Kurzgefasste Informationen zum Einbau dieses Produkts finden sich im Abschnitt „Einbau“ dieser Anleitung. Andere Informationen können Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemüht, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte jedoch ständig weiterentwickeln, können sich diese Informationen jedoch ohne Ankündigung ändern.

SICHERHEITSHINWEISE

WARNUNG

Dieses Symbol mit dem Wort „WARNUNG“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise führt zu schweren Verletzungen oder Tod.

VORSICHT

Dieses Symbol mit dem Wort „VORSICHT“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise kann zu Verletzungen oder Schäden am Gerät führen.

WARNUNG: RISIKO DES ELEKTRISCHEN SCHOCKS. Seien Sie bei der Handhabe oder dem Anschließen von Lautsprechern äußerst vorsichtig. Die Spannung an den Lautsprecherausgängen kann zu Verletzung oder Tod führen. Lesen Sie vor dem Anschließen die Anweisungen in dieser Anleitung gründlich durch.

VORSICHT: Bitte lesen Sie zur Vermeidung von Verletzungen und Schäden am Gerät die Hinweise in dieser Anleitung. Wir möchten, dass Ihnen dieses System Freude, nicht Kopfschmerzen bereitet.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

INHALT DES KARTONS

Entweder ein Modell T2500-bd Power-Monoverstärker

Einbau- und Bedienungsanleitung

Befestigungszubehör

4 mm-Inbusschlüssel für Strom- und Lautsprecheranschlüsse

Das jedem Verstärker beiliegende Zubehörset enthält das Zubehör, das zur Befestigung des Verstärkers im Fahrzeug nötig ist.

Die neusten Informationen über alle Rockford Produkte finden Sie auf unserer Web site im Internet.

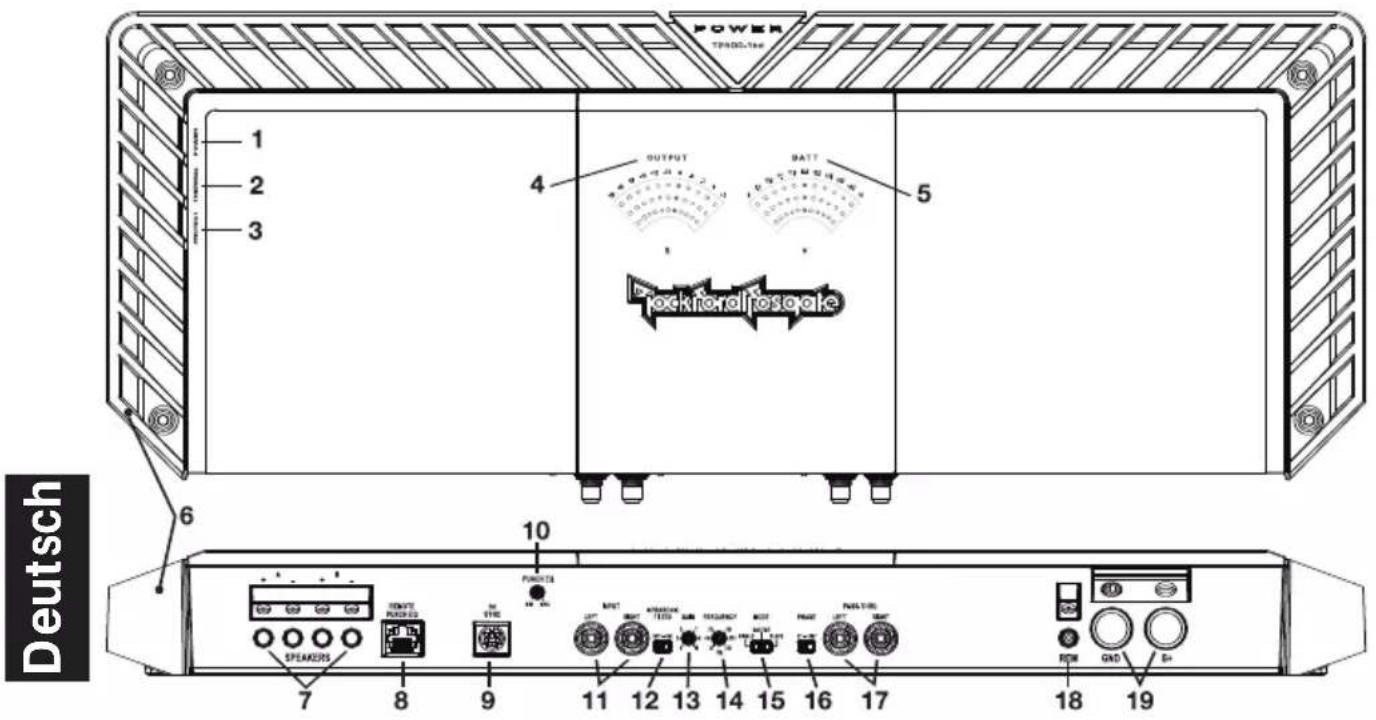

1. Betriebs-LED (Oberseite des Geräts) – Diese blaue LED leuchtet auf, wenn das Gerät betriebsbereit ist.
2. Thermal-LED (Oberseite des Geräts) – Diese rote LED leuchtet auf, wenn der Verstärker die dritte Stufe des thermalen Schutzes erreicht hat. Wenn dies eintritt, schaltet sich der Verstärker zum Abkühlen aus.
3. Schutz-LED (Oberseite des Geräts) – Diese gelbe LED leuchtet auf, wenn ein Kurzschluss oder eine zu geringe Impedanz an den Lautsprecheranschlüssen erkannt wird. Wenn dies eintritt, schaltet sich der Verstärker automatisch aus.
4. Ausgangsanzeige (Oberseite des Geräts) - Diese LED-Nadelsimulierung zeigt den Echtzeit-Ausgang des Verstärkers von -00 (Unendlichkeit) bis +2 dB. Während des normalen Betriebs sollte diese Anzeige +2 dB nicht erreichen, da dies Begrenzung anzeigt.
5. Batt (Batterie-) Anzeige (Oberseite des Geräts) - Diese LED-Nadelsimulierung zeigt die Echtzeit-Eingangsspannung an den Verstärker von 9 bis 16 V DC.
6. Aluminiumguss-Kühlkörper – Der Aluminiumguss-Kühlkörper des Power-Verstärkers führt die durch die Schaltungsbauteile des Verstärkers erzeugte Wärme ab.
7. Lautsprecheranschlüsse - Die strapazierfähigen, vernickelten Kabelanschlüsse (+ und -) nehmen Kabel der Größen 8 AWG bis 16 AWG auf.
8. Punch-EQ-Fernbedienung (wahlweiser Regler) - Die Fernbedienung des Punch-EQ wird mit einem RJ-45-Kabel angeschlossen. Bequemer Zugriff kann durch unterschiedliche Einbaumöglichkeiten erzielt werden. Der Regler dient dazu die Nieder- und/oder Hochfrequenzen anzuheben, um Straßengeräusche zu überkommen. Die angeschlossene Fernbedienung hebt den Punch-EQ am Verstärker auf.

HINWEIS: Vor 2007 hergestellte Modelle der Punch-Bass- und Para-Punch-Fernbedienungen können nicht mit diesen Verstärkern benutzt werden.

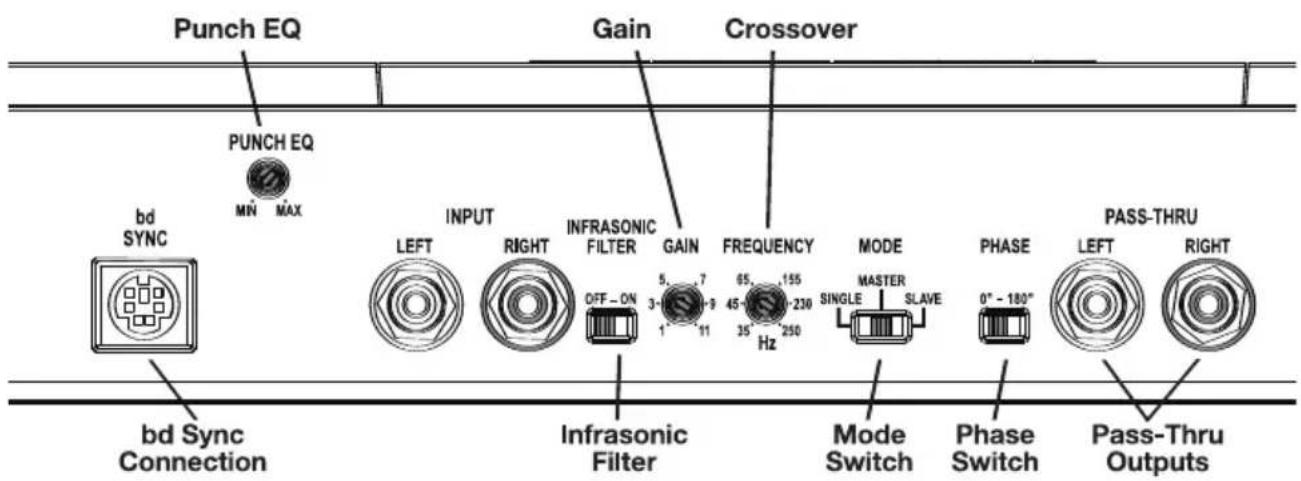

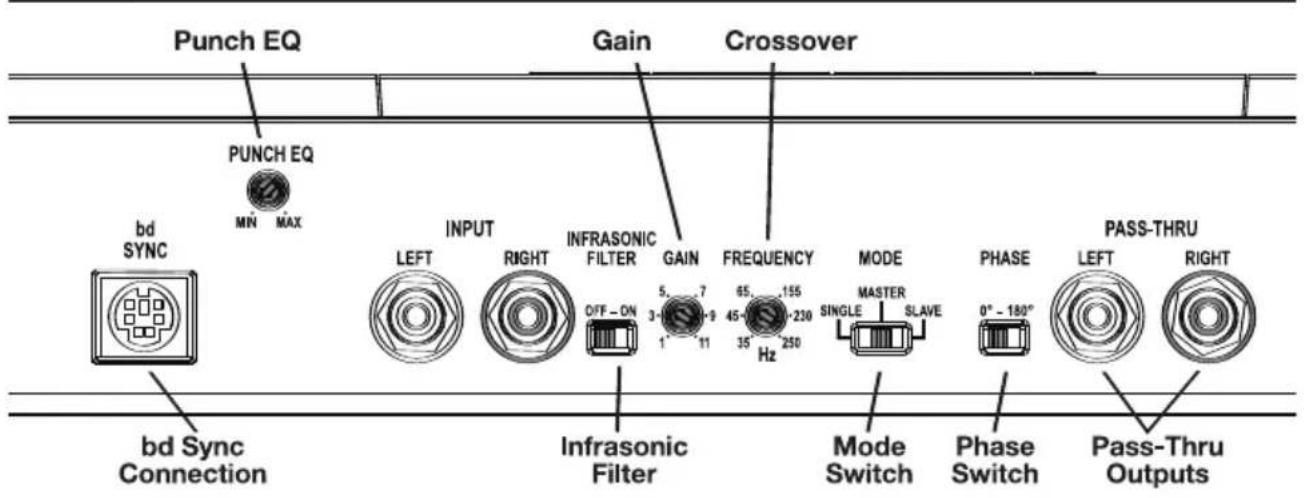

1. bd-Synchronverbindung – Diese Verstärker haben einen DIN-Minianschluss mit 6 Pins. Werden zwei Verstärker zusammen im Brückenmodus betrieben, muss ein bd-Synchronkabel verwendet werden. Dadurch können die zwei unabhängigen Trägerfrequenzgeneratoren in jedem Gerät synchronisiert werden.

2. Punch EQ – Bei diesem Regler handelt es sich um eine von 0 dB bis +18 dB variable Schmalbandeinstellung bei 45 Hz mit einem Gyrater-basierten Punch-EQ, der die bei einer Verstärkung entstehende Frequenzverschiebung eliminiert

3. bd-Synchronverbindung – Diese Verstärker haben einen DIN-Minianschluss mit 6 Pins. Werden zwei Verstärker zusammen im Brückenmodus betrieben, muss ein bd-Synchronkabel verwendet werden. Dadurch können die zwei unabhängigen Trägerfrequenzgeneratoren in jedem Gerät synchronisiert werden.

4. Punch EQ – Bei diesem Regler handelt es sich um eine von 0 dB bis +18 dB variable Schmalbandeinstellung bei 45 Hz mit einem Gyrater-basierten Punch-EQ, der die bei einer Verstärkung entstehende Frequenzverschiebung eliminiert

5. RCA-Eingangsbuchsen - Diese pro-audio, paneelmontierten RCA-Buchsen bieten bequemen Anschluss für den Signalpegeleingang. Sie sind vernickelt, um der durch Korrosion verursachten Signalverschlechterung zu widerstehen. Ihr Design reduziert den Stress, der bei Anschließen oder Entfernen der RCA-Kabel auf die internen Platten ausgeübt wird.

6. Infraschallfilter – Ein 28 Hz Hochpassfilter, der dazu konzipiert ist zu verhindern, dass Frequenzen unterhalb des Hörspektrums vom Verstärker auf den Subwoofer gelegt werden. Hierdurch wird die Subwooferleistung und Belastbarkeit des Subwoofers insbesondere in ventilierten Gehäusen verbessert.
7. Lautstärkeregler – Der Eingangslautstärkeregler ist so voreingestellt, dass er dem Ausgang der meisten Source-Geräte entspricht. Die Einstellung kann angepasst werden, sodass sie den Ausgangspegeln einer Vielfalt von Source-Geräten entspricht.
8. Variables Crossover – Dies ist ein eingebauter 24 dB/Oktav Butterworthfilter mit einem Crossoverpunkt, der von 35 bis 250 Hz variabel ist. Das Crossover ist auf Tiefpass (TP) eingestellt.

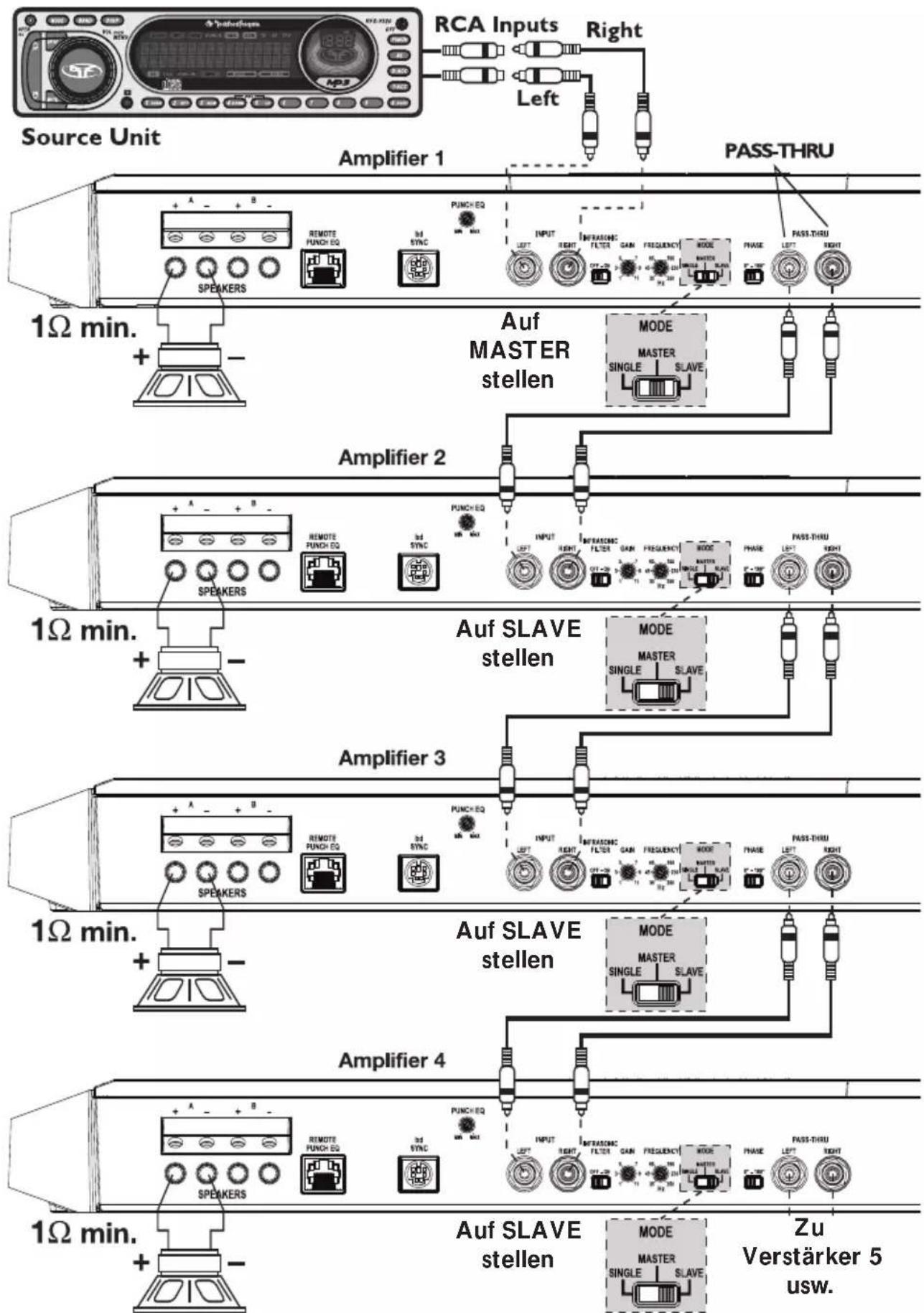

9. Modus-Schalter - Wird zum Einstellen des Verstärkers auf Single (bei Verwendung eines einzigen Verstärkers) und Master oder Slave (bei gemeinsamer Verwendung mehrerer bd-Verstärker) benutzt. Der erste Verstärker in der Kette wird als Master und die nachfolgenden Verstärker als Slave eingestellt. Dies ermöglicht eine gemeinsame Einstellung von Lautstärke, Crossover, Infraschallfilter und Bass-Boost für alle nachgeordneten Verstärker.
   HINWEIS: Die Lautstärke am Slave-Verstärker ermöglicht eine Feineinstellung.

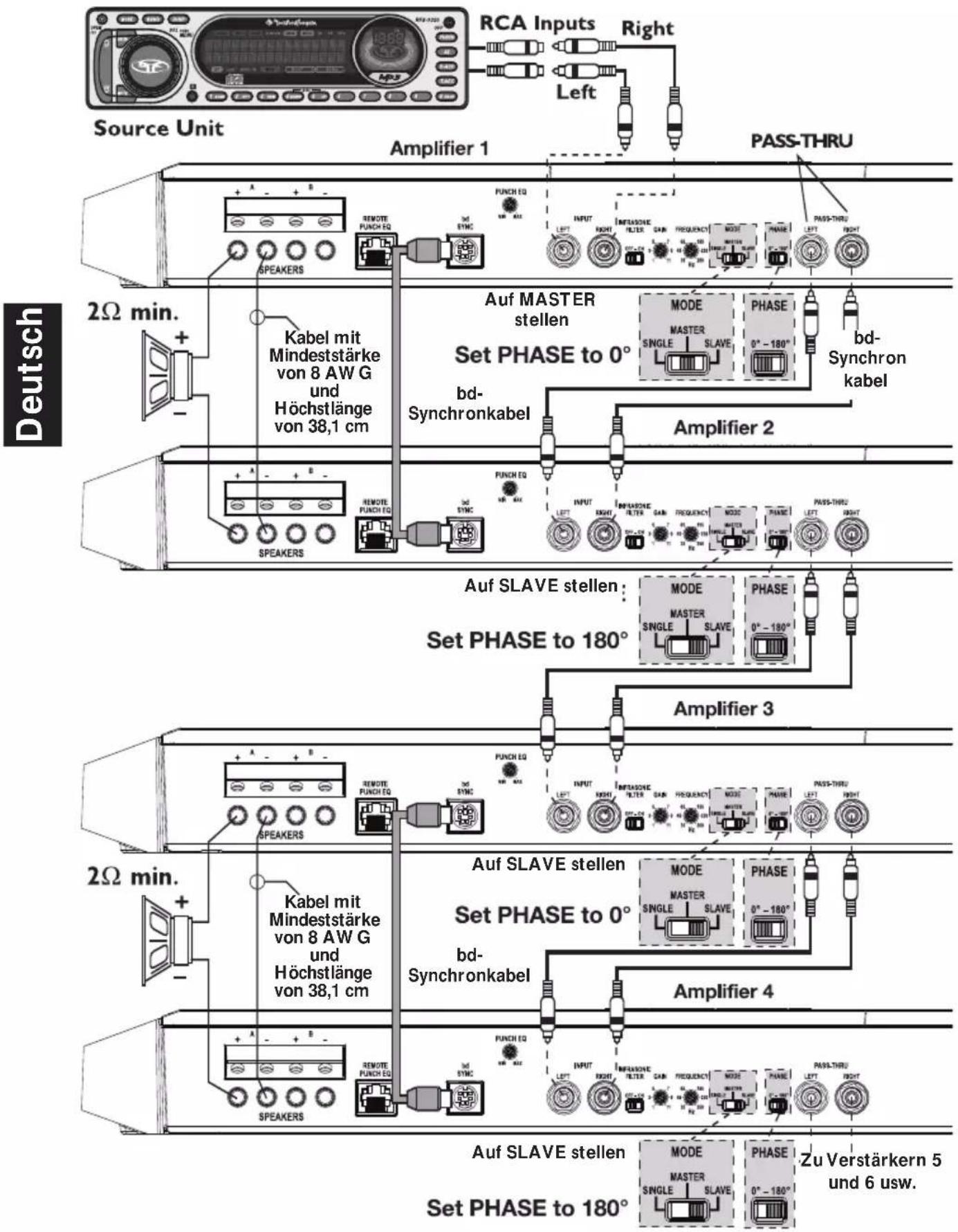

10. Phasenschalter – Dient zur Brückenverbindung von zwei bd-Verstärkern mittels eines bd-Synchronkabels, um die Phase eines Verstärkers 180° von der Phase des anderen Verstärkers einzustellen, wenn eine gemeinsame Last getrieben wird.
11. RCA-Durchgangsausgänge – Der Durchgang bietet eine bequeme Quelle zum Daisy-Chaining eines zusätzlichen Verstärkers, ohne einen weiteren Satz von RCA-Kabeln vom vorderen Bereich des Wagens zum hinten befindlichen Verstärker zu verlegen.
12. Fernbedienungsanschluss - Dieser strapazierfähige, vernickelte Kabelanschluss nimmt Kabel der Größen 8 AWG bis 16 AWG auf. Dieser Anschluss wird zur Fernein- und -ausschaltung des Verstärkers verwendet, wenn +12 V DC angelegt werden.
13. Stromanschlüsse - Die Strom- und Erdungsanschlüsse am Verstärker sind vernickelt und nehmen Kabel bis Größe 1/0 AWG auf, wodurch die Stromaufnahmefähigkeit des Verstärkers maximiert wird.

EINBAU

EIN BAUÜBERLEGUNGEN

Die nachfolgenden Werkzeuge werden für den Einbau benötigt:

Spannungs- und Widerstandsmesser

Abisolierzange

Drahtkripper

Drahtschere

Kreuzschraubenzieher № 2

Batteriestützenschlüssel

Handbohrer mit verschiedenen Bohrerspitzen

Schrumpfschlauch (3 mm Durchmesser)

Verschiedene Anschlussteile

Adäquate Länge - Rotes 1/0 AWG-Stromkabel

Angemessene Länge—Fernbedienungsanschaltkabel

Adäquate Länge - Schwarzes 1/0 AWG-Erdungskabel

HINWEIS: Wir empfehlen ein 1/0 AWG-Kabel zur Verwendung an den Strom- (B+) und Erdungsanschlüssen (GND).

Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des Einbaus Ihres neuen Verstärkers im Fahrzeug.Vorausplanung Ihres Systemlayouts und der besten Verkabelungsrouten spart Zeit beim Einbau. Prüfen Sie bei der Wahl eines Layouts für Ihr neues System, ob alle Komponenten leicht erreichbar sind, um Einstellungen vorzunehmen.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

Befolgen Sie vor dem Einbau diese einfachen Regeln:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen das Gerät einzubauen.
2. Entfernen Sie vor dem Einbau aus Sicherheitsgründen das negative Kabel von der Batterie.
3. Um die Montage zu erleichtern, empfehlen wir, alle Kabel vor der Befestigung des Source-Geräts zu verlegen.
4. Verlegen Sie alle RCA-Kabel dicht zusammen und im Abstand zu jeglichen Hochstromkabeln.
5. Verwenden Sie nur Qualitätsstecker, um einen verlässlichen Einbau zu gewährleisten und Signal- und Stromverlust zu minimieren.
6. Denken Sie nach, bevor Sie bohren! Achten Sie darauf, nicht in den Benzintank, die Benzin-, Brems- oder hydraulische Leitungen, Vakuumleitungen oder Elektrokabel zu schneiden oder zu bohren, wenn Sie an einem Fahrzeug arbeiten.
7. Verlegen Sie Kabel nie unter dem Fahrzeug. Die Kabel im Fahrzeug zu verlegen, bietet den besten Schutz.
8. Vermeiden Sie es, Kabel über scharfe Kanten zu verlegen. Verwenden Sie Gummi- oder Plastikringe, um Kabel zu schützen, die durch Metall verlegt werden (besonders die Feuerwand).
9. Schützen Sie die Batterie und das elektrische System IMMER durch ordnungsgemäße Sicherungen vor Schäden. Installieren Sie die entsprechende Sicherungshalterung und Sicherung auf dem +12V Stromkabel maximal 45 cm vom Batteriepol.
10. Kratzen Sie bei der Erdung über das Fahrgestell alle Farbe vom Metall, um eine gute, saubere Erdungsverbindung zu gewährleisten. Erdungsverbindungen sollten so kurz wie möglich und stets an Metall angeschlossen sein, das an die Karosserie oder das Fahrgestell geschweißt ist.

BEFESTIGUNGSSTELLEN

Motorraum

Das Gerät darf nicht im Motorraum installiert werden. Ein solcher Einbau führt zum Verlust der Garantie.

Einbau im Kofferraum

Vertikale Befestigung des Verstärkers ermöglicht adäquates Kühlen des Verstärkers.

Befestigung des Verstärkers auf dem Boden des Kofferraums bietet die beste Kühlung des Verstärkers.

Befestigung des Verstärkers mit der Oberseite nach unten am Kofferraumdeckel ermöglicht adäquate Kühlung des Verstärkers.

Einbau im Innenraum

Befestigung des Verstärkers im Innenraum ist möglich, solange gewährleistet ist, dass der Verstärker genügend Luftzufuhr hat, um sich selbst zu kühlen. Wenn Sie den Verstärker unter dem Fahrzeugsitz befestigen, muss ein Luftspalt von wenigstens 2,54 cm um den Kühlkörper des Verstärkers herum vorhanden sein.

Befestigung des Verstärkers bei einem Luftspalt von weniger als 2,54 cm um den Kühlkörper des Verstärkers herum bietet keine ordnungsgemäße Kühlung und wirkt sich negativ auf die Leistung des Verstärkers aus. Von ihr wird dringend abgeraten.

BATTERIE UND AUFLADUNG

Verstärker belasten die Fahrzeugbatterie und das Ladesystem zusätzlich. Wir empfehlen, die Lichtmaschine und den Batteriezustand zu überprüfen, um zu gewährleisten, dass das elektrische System genügend Kapazität hat, um die zusätzliche Belastung durch Ihr Stereosystem zu verkraften. Gewöhnliche elektrische Systeme, die sich in gutem Zustand befinden, sollten in der Lage sein, die zusätzliche Belastung durch einen beliebigen Verstärker der Power-Serie problemlos zu verkraften, jedoch kann sich die Lebensdauer der Batterie und Lichtmaschine etwas reduzieren. Wir empfehlen die Verwendung einer hochbelastbaren Batterie und eines Energiespeicherungskondensators, um die Leistung Ihres Verstärkers zu maximieren.

VERKABELUNG DES SYSTEMS

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

VORSICHT: Vermeiden Sie es, Stromkabel in der Nähe von niedrigaktiven Eingangskabeln, der Antenne, Stromleitungen, empfindlichem Gerät oder Halterungen zu verlegen. Die Stromkabel leiten erheblichen Strom und können Geräusche im Audiosystem verursachen.

HINWEIS: Den beiliegenden Inbusschlüssel benutzen, um die Strom- und Lautsprecheranschlüsse anzuziehen.

1. Planen Sie die Kabelrouten. Die RCA-Kabel sollen dicht zusammen bleiben, aber von den Stromkabeln des Verstärkers und anderem Hochleistungszubehör, insbesondere von elektrischen Motoren isoliert sein. Dies dient dazu, die Kupplung von Geräuschen aus elektrischen Strahlungsfeldern in das Audiosignal zu verhindern. Werden Kabel durch die Feuerwand oder andere Metallbarrieren geführt, die Kabel zur Vermeidung von Kurzschlüssen mit Plastik- oder Gummiringen schützen. Die Kabel zunächst etwas länger lassen und erst später exakt anpassen.

HINWEIS: Wir empfehlen ein 1/0 AWG-Kabel zur Verwendung an den Strom- (B+) und Erdungsanschlüssen (GND).

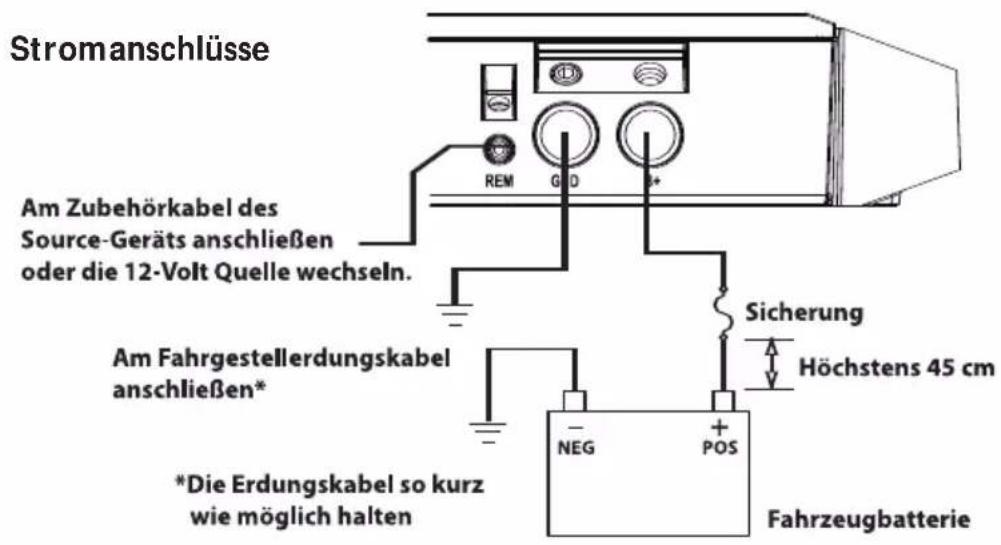

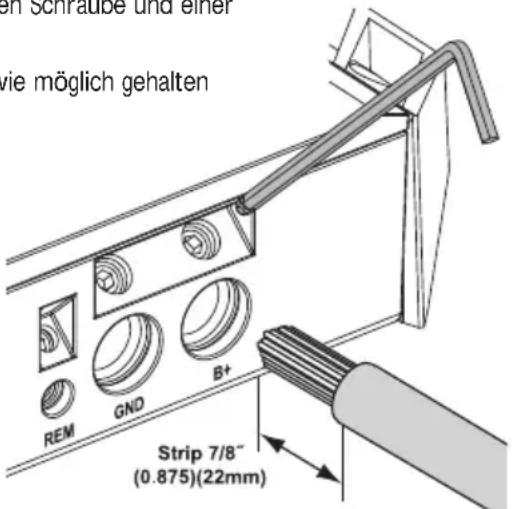

1. Das ROTE Kabel (Stromkabel) durch Abisolieren von 2,2 cm am Kabelende zur Befestigung am Verstärker vorbereiten. Das blanke Kabel in den B+-Anschluss einführen und die Einstellschraube zur Befestigung des Kabels anziehen.

HINWEIS: Das B+-Kabel muss maximal 45 cm von der Fahrzeugbatterie mit einer Sicherung ausgestattet sein. Den Sicherungshalter unter der Motorhaube anbringen und gewährleisten, dass die Anschlüsse wasserdicht sind.

1. Das ROTE Kabel (Stromkabel) maximal 45 cm von der Batterie abisolieren und einen Inline-Sicherungshalter einspleißen. Der Bemessungsstrom der zu verwendenden Batterie ist in den Technischen Daten aufgeführt. Zunächst noch KEINE Sicherung einsetzen.

2. Vom Batterieende des Stromkabels 13 mm Isolierung abziehen und einen großen, ringförmigen Stecker zur Befestigung am positiven Batteriepol an das Kabel crimpen. Die Sicherung noch nicht anbringen.

3. Das SCHWARZE Kabel (Erdungskabel) zur Befestigung am Verstärker durch Abziehen von 2,2 cm der Isolation am Kabelende vorbereiten. Das freigelegte Kabel in den GND-Pol einführen und die Befestigungsschraube anziehen. Den Untergrund am Fahrgestell durch Abkratzen der Farbe von der Metalloberfläche und sorgfältiges Reinigen des Bereichs von Schmutz und Schmiere vorbereiten. Die Isolation am anderen Ende des Kabels abziehen und einen ringförmigen Stecker anbringen. Das Kabel mittels einer nichteloxierten Schraube und einer Sternunterlegscheibe am Fahrgestell befestigen.

HINWEIS: Die Länge des SCHWARZEN Kabels (Erde) sollte so kurz wie möglich gehalten werden, jedoch stets maximal 75 cm.

1. Das Fernbedienungseinschaltkabel durch Abisolieren von 2,2 cm am Kabelende zur Befestigung am Verstärker vorbereiten. Das blanke Kabel in den Fernbedienungsanschluss einführen und die Einstellschraube zur Befestigung des Kabels anziehen. Das andere Ende des Fernbedienungskabels an eine geschaltete, positive 12 V-Quelle anschließen. Die geschaltete Spannung wird gewöhnlich vom Einschaltanschluss für externe Verstärker am Source-Gerät genommen. Ist ein solcher Anschluss am Source-Gerät nicht vorhanden, wird empfohlen, einen mechanischen Schalter in eine Leitung mit einer 12 V-Quelle einzubauen, um den Verstärker zu aktivieren..

1. Den Verstärker gut am Fahrzeug oder Verstärkergestell befestigen. Darauf achten, dass der Verstärker nicht an Papp- oder Plastikpanelen befestigt wird. Dies kann dazu führen, dass die Schrauben sich durch Straßenvibrationen oder plötzliches Anhalten aus den Panelen lösen.
2. Vom Quellsignal durch Einstöpseln der RCA-Kabel in die Eingangsbuchsen am Verstärker anschließen.

VORSICHT: Vor dem Anschließen von RCA-Kabeln stets gewährleisten, dass die Stromzufuhr zum Verstärker abgeschaltet oder entfernt wurde. Andernfalls können Verletzungen oder Schäden am Verstärker bzw. den angeschlossenen Komponenten verursacht werden.

1. Die Lautsprecher anschließen.Von den Enden der Lautsprecherkabel 13 mm Isolation abziehen,dann die Kabel in das Lautsprecheranschlussstück einführen und die Befestigungsschraube fest anziehen.Die Lautsprecherkabel NICHT über das Fahrgestell erden,da dies zu unstabilem Betrieb führen kann.
2. Eine abschließende Prüfung des gesamten Kabelsystems durchführen, um zu gewährleisten, dass alle Verbindungen akkurat sind. Alle Strom- und Erdungsverbindungen auf durchgeriebene Kabel und lose Verbindungen prüfen, die Probleme verursachen könnten. Inline-Sicherung in der Nähe des Batterieanschlusses einbauen.

HINW EIS: Beachten Sie die Diagramme zur ordnungsgemäßen Signalpolarität.

VORSICHT: Diese Verstärker werden nicht für Impedanzlasten unter 1 oder pro überbrücktem Verstärkerpaar empfohlen.

Ω

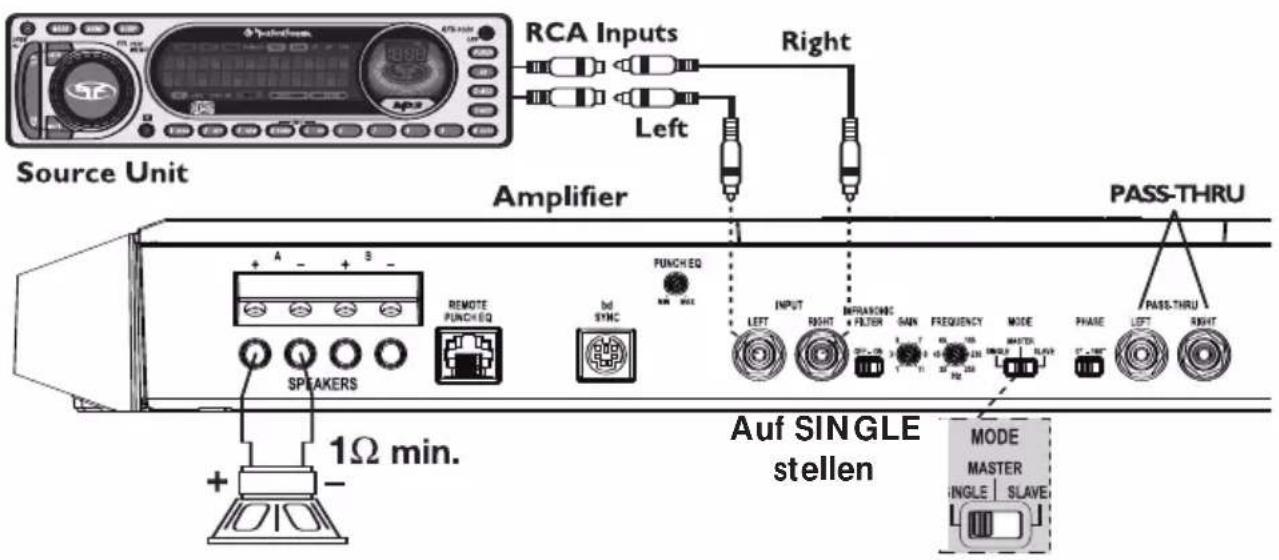

Verkabelung eines einzelnen Verstärkers

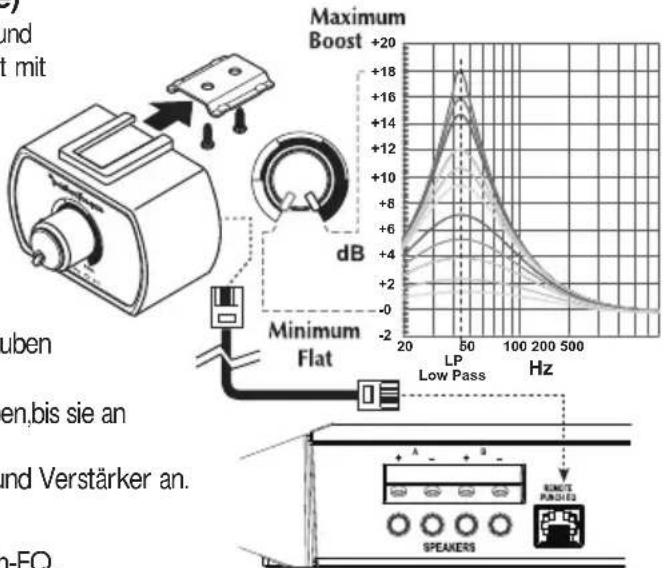

PUNCH-EQ-FERN BEDIENUNG (wahlweise)

HINW EIS: Vor 2007 hergestellte Modelle der Punch-Bass- und Para-Punch-Fernbedienungen können nicht mit diesen Verstärkern benutzt werden.

HINW EIS: Die der Fernbedienung beiliegende Bedienungsanleitung beschreibt verschiedene Einbaumöglichkeiten. Wählen Sie diejenige, die Ihren Anforderungen entspricht.

Bringen Sie Schnell An

1. Die Befestigungsklemme mithilfe der beiliegenden Schrauben einbauen.
2. Die Fernbedienung in die Befestigungsklemme einschieben, bis sie an ihrem Platz einrastet.
3. Verlegen Sie das Kabel, schließen Sie an Fernbedienung und Verstärker an.

Funktion

1. Funktioniert genauso wie der unten beschriebene Punch-EQ.

HINW EIS: Durch Anschließen der wahlweisen Punch-EQ-Fernbedienung wird der Punch-EQ am Verstärker aufgehoben.

VORSICHT: Übermäßige Auslenkung und nachfolgender Schaden können bei hohen Boost-Pegeln entstehen.

PUNCH EQ

Durch Rechtsdrehen des Reglers wird der Bass-Boost von 0 dB auf +18 dB bei 45 Hz erhöht. Nehmen Sie Ihre persönliche Einstellung während des Zuhörens vor.

HINW EIS: Durch Anschließen der wahlweisen Punch-EQ-Fernbedienung wird der Punch-EQ am Verstärker aufgehoben.

LAUTSTÄRKE (GAIN) EINSTELLEN

Zur Anpassung der Lautstärkeeinstellung die Lautstärke am Verstärker (durch Linksdrehung) ganz herunterdrehen. Die Lautstärke am Source-Gerät aufdrehen, bis eine Verzerrung hörbar ist, dann ein bischen herunterdrehen, bis die Verzerrung nicht mehr hörbar ist. Die meisten Source-Geräte sind dabei fast voll aufgedreht. Als nächstes die Lautstärke am Verstärker erhöhen, bis eine adäquate Lautstärke erreicht ist.

HINW EIS: Der beste Rauschabstand und Dynamikbereich werden erreicht, wenn die Lautstärke auf ein Minimum eingestellt ist.

VORSICHT:

Vermeiden Sie, die Verstärkerlautstärke sehr hoch einzustellen, da Geräusche und Verzerrung sich dadurch wesentlich erhöhen.

HINW EIS: Kontaktieren Sie den technischen Kundendienst von Rockford für genauere Einstellungsverfahren.

CROSSOVER-FREQUENZ EINSTELLEN

Die Crossoverfrequenz kann zwischen 35 und 250 Hz angepasst werden. Das Crossover ist auf nur Tiefpassbetrieb (TP-Betrieb) eingestellt.

Den Crossover-Regler vollständig abdrehen. Während das System spielt, den Crossover-Regler langsam aufdrehen, bis der gewünschte Crossover-Punkt erreicht ist.

INFRASCHALLFILTER

Durch Einschalten wird ein 28 Hz-Infraschallfilter aktiviert, der die Menge der Niederfrequenzinformationen, die an den Tieftöner geleitet werden, beschränkt. Nehmen Sie die Einstellung entsprechend Ihrer Hörvorlieben vor, während Sie das System in der einen und dann in der anderen Einstellung benutzen.

HINW EIS: Wir empfehlen die Verwendung eines Infraschallfilters, wenn ventilierte Gehäuse mit diesem Verstärker verwendet werden.

FUNKTIONSSCHALTER

Dient dazu, den Verstärker auf Einzelbenutzung oder bei Zusammenschließen mehrerer bd-Verstärker entweder auf Master oder Slave einzustellen.

Dabei wird der erste Verstärker in der Reihe auf Master- und die nachfolgenden Verstärker auf Slave-Betrieb eingestellt. Dies erlaubt die Einstellung von einheitlicher Lautstärke, Crossover, Infraschallfilter und Bassverstärkung für alle Slave-Verstärker.

Die Lautstärkeregelung an den Slave-Verstärkern kann zur Feineinstellung benutzt werden. Bis zu 100 bd-Verstärker können auf diese Weise aneinandergeschlossen werden.

PHASENSCHALTER

Dient zur Brückenverbindung von zwei bd-Verstärkern mittels eines bd-Synchronkabels, um die Phase eines Verstärkers 180° von der Phase des anderen Verstärkers einzustellen, wenn eine gemeinsame Last getrieben wird.

Ein bd-Synchronkabel muss zur Synchronisierung der beiden unabhängigen Trägerfrequenzgeneratoren in jedem Gerät benutzt werden.

Verkabelung mehrerer Verstärker

HINW EIS:
Nur die Regler am ersten Verstärker (Master) müssen eingestellt werden. Der Lautstärkeregler an den nachfolgenden Verstärkern (Slaves) kann zur Feineinstellung benutzt werden.

bd-Synchronverkabelung

HINWEIS: Nur die Regler am ersten Verstärker
(Master) müssen eingestellt werden. Der
Lautstärkeregler an den nachfolgenden
Verstärkern (Slaves) kann zur Feineinstellung
benutzt werden.

HINW EIS: Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung:

Verfahren 1: Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen.

Prüfen, ob die BETRIEBS-LED aufleuchtet. Leuchtet die BETRIEBS-LED auf, bei Schritt 3 weitermachen, falls nicht, hier weitermachen.

1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.
2. Die Sicherung(en) am Verstärker überprüfen und nach Bedarf ersetzen.
3. Überprüfen, ob der Erdungsanschluss an blankem Metall am Fahrgestell des Fahrzeugs angeschlossen ist. Nach Bedarf reparieren oder ersetzen.
4. Überprüfen, ob an der positiven Batterie und am Fernbedienungseinschaltkabel 9,0 bis 15,5 Volt anliegen. Die Qualität der Anschlüsse für beide Kabel am Verstärker, Stereosystem und Batterie- bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.

Verfahren 2: Schutz- oder Thermallicht leuchtet auf.

1. Falls das Schutzlicht aufleuchtet, bedeutet dies, dass möglicherweise ein Kurzschluss in den Lautsprecheranschlüssen vorliegt. Überprüfen, ob die Lautsprecher ordnungsgemäß angeschlossen sind. Einen Widerstandsmesser benutzen, um auf mögliche Kurzschlüsse in der Lautsprecherverkabelung zu prüfen. Eine zu niedrige Lautsprecherimpedanz kann ebenfalls dazu führen, dass das Schutzlicht aufleuchtet.
2. Falls das Thermallicht aufleuchtet, ist dies gewöhnlich ein Zeichen, dass der Verstärker auf sehr hohen Leistungspegeln läuft, ohne dass adäquate Luftströmung um den Verstärker herum vorhanden ist. Das System ausschalten und abkühlen lassen. Auf ordnungsgemäße Lautsprecherimpedanz prüfen und nach Bedarf neu verkabeln. Niedrige Batteriespannung kann auch zum Aufleuchten des Thermallichts führen. Überprüfen, ob das Ladesystem des Fahrzeugs ordnungsgemäße Spannung aufrechterhält. Falls die vorangegangenen Punkte das Problem nicht gelöst haben, kann ein Fehler im Verstärker vorliegen. Rufen Sie zur Unterstützung den Kundendienst an.

Verfahren 3: Den Verstärker auf Audioleistung überprüfen.

1. Gewährleisten Sie, dass gute RCA-Eingangsanschlüsse am Stereosystem und Verstärker vorliegen. Die gesamte Länge der Kabel auf Knicke, Spleiße usw. überprüfen. Die RCA-Eingänge bei eingeschaltetem Stereosystem auf Wechselspannung überprüfen. Nach Bedarf reparieren bzw. ersetzen.
2. Den RCA-Eingang vom Verstärker entfernen. Den RCA-Eingang vom Prüf-Stereosystem direkt an den Verstärkereingang anschließen.

Verfahren 4: Prüfen, ob beim Anstellen des Verstärkers ein Knacken auftritt.

1. Das Eingangssignal zum Verstärker entfernen und den Verstärker ein- und ausschalten.
2. Ist das Geräusch eliminiert, die FERNBEDIENUNGS-Ader des Verstärkers mit einem Verzögerungseinschaltmodul am Source-Gerät anschließen.

ODER

1. Eine andere 12V Quelle für die FERNBEDIENUNGS-Ader des Verstärkers (z.B. Batterie direkt) verwenden.
2. Falls das Geräusch elimiert ist, ein Relais zur Isolierung des Verstärkers von Anschaltgeräuschen verwenden.

Verfahren 5: Den Verstärker auf übermäßige Motorengeräusche prüfen.

1. Alle signalübertragenden Kabel (RCA-, Lautsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

ODER

1. Alle elektrischen Komponenten zwischen der Stereoanlage und dem/den Verstärker(n) umgehen. Die Stereoanlage direkt am Verstärkereingang anschließen. Falls das Geräusch eliminiert ist, ist das umgangene Gerät die Ursache des Geräuschs.

ODER

1. Die vorhandenen Erdungskabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prüfen, ob die Erdungsstelle sauberes, glänzendes Metall ist, das frei von Farbe, Rost usw. ist.

ORER

1. Ein zweites Erdungskabel vom Negativpol der Batterie zum Fahrgestellsmetall oder Motorblock des Fahrzeugs hinzufügen.

ODER

1. Die Drehstromlichtmaschine und Batterieladung von ihrem Mechaniker prüfen lassen. Die ordnungsgemäße Funktion des elektrischen Systems am Fahrzeug prüfen, und zwar einschließlich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spannungsreglers usw.

MODELL- POWER T2500-1bd

Kontinuierliche Nennleistung (Mittelwert) - Bei 14,4 Batterie-Volt gemessen

4ΩMono-Belastung 1000 Watts x 1

2Ω - Mono-Belastung 1800 Watts x 1

1 Ω Mono-Belastung 2500 Watts x 1

Kontinuierliche Nennleistung (Mittelwert) - Zwei Verstärker in bdSYNC Korfiguration

2ΩMonobrückenbetrieb 2500 Watts x 1

Maße:

Höhe 5,44 cmBreite 20,68 cmLänge

55,66 cm

Bemessungsstrom der Batteriesicherung (Amp) Extern (Liegt nicht bei) 300A

A-gewichteter Rauschabstand

Referenzwert bei 1 W an 4 Ohm ≥70 dB

A-gewichteter Rauschabstand

Referenzwert bei Nennstromwert an 4 Ohm ≥100 dB

Crossoversteilheit 24 dB/Oktav Butterworth

Crossoverfrequenz von 35 bis 250 Hz variabel

Crossover-Frequenz (nur Tiefpass)

Einstellbarer Signalspannungsbereich

Schutz

zwischen 35 Hz und 250 Hz variabel

Von 150 mV bis 5 V variabel (RCA-Eingang)

Kurzschluss-Schutzmechanismus schaltet den Verstärker aus, wenn sehr niedrige Impedanz oder ein Kurzschluss in den Lautsprecherkabeln vorliegt. Thermaler Schalter schaltet den Verstärker im Überhitzungsfall ab.

Entzerrung PEQ (Punch-Entzerrung)

Eingangsimpedanz

Infraschallfilter

Betriebsspannung

Symmetrische Eingänge

CMRR (Gleichtaktunterdrückungsverhältnis)

Dämpfungsfaktor

THD+N (Gesamtkirrfaktor + Geräusch)

Von 0 dB bis +18 dB bei 45 Hz variable

20 K Ohm

Wählbar 12 dB/Oktav, -3 dB bei 28 Hz

9 bis 15.5 V DC

Ja

55 dB @ 1 KHz

200

<1% bei 1 Ohm

Diese technischen Daten sind Amplifier Power Standard CEA-2006 normkonform

Rockford Corporation bietet für Rockford Fosgate Produkte eine beschränkte Garantie zu folgenden Bedingungen:

Laufzeit der Garantie

Source-Geräte, Lautsprecher, Signalprozessoren und PUNCH-Verstärker – 1 Jahr POWER-Verstärker – 2 Jahre Type RF-Verstärker – 3 Jahre

Alle werkseitig aufgearbeiteten Produkte – 90 Tage (Quittung erforderlich)

Was gedeckt ist

Diese Garantie erstreckt sich nur auf Rockford Fosgate Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in den Vereinigten Staaten von Amerika oder deren Besitzungen verkauft wurden. Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in einem anderen Land verkauft wurden, sind nur durch den Händler in dem betreffenden Land, nicht jedoch durch die Rockford Corporation gedeckt.

Wer ist gedeckt

Diese Garantie deckt nur den ursprünglichen Käufer von Rockford Produkten, die von einem Rockford Fosgate Vertragshändler in den Vereinigten Staaten gekauft wurden. Um Leistungen in Anspruch zu nehmen, muss der Käufer Rockford eine Kopie der Quittung vorlegen, die den Kundennamen, den Händlernamen, das Produkt und das Kaufdatum angibt.

Produkte, die sich während der Garantiezeit als defekt erweisen, werden nach Rockford Fosgates Ermessen repariert oder (mit einem Produkt, das als gleichwertig erachtet wird,) ersetzt.

Was nicht gedeckt ist

1. Durch Unfall, Missbrauch, unsachgemäßen Betrieb, Wasser, Diebstahl oder Versand verursachte Schäden
2. Jegliche Kosten, die im Zusammenhang mit Ein- bzw. Ausbau des Produkts entstanden sind
3. Leistungen, die nicht von Rockford oder einem autorisierten Rockford Fosgate Servicecenter erbracht wurden
4. Produkte, an denen die Seriennummer unkenntlich gemacht, verändert oder entfernt wurde
   5.Folgeschäden an anderen Komponenten
5. Produkte, die außerhalb der USA gekauft wurden
6. Produkte, die nicht von einem Rockford Fosgate Vertragshändler gekauft wurden

Einschränkung von implizierten Garantien

Implizierte Garantien, einschließlich von Garantien der Eignung für einen bestimmten Zweck und Marktgängigkeit, werden auf den Zeitraum der obenstehenden ausdrücklichen Garantie beschränkt. Manche Staaten erlauben Einschränkungen der Gültigkeit der implizierten Garantie nicht. Daher trifft diese Einschränkung nicht in allen Fällen zu.

Inanspruchnahme des Kundendienstes

Kontaktieren Sie bitte den Rockford Fosgate Vertragshändler, bei dem Sie dieses Produkt gekauft haben. Benötigen Sie zusätzliche Hilfe, rufen Sie den Kundendienst von Rockford unter 1-800-669-9899 an. Sie erhalten dann eine RA# (Rücksendungsautorisierungsnummer), um jegliche Produkte an Rockford Fosgate zurückzusenden. Sie sind für die Rücksendung des Produkts an Rockford verantwortlich.

EU-Garantie

Dieses Produkt entspricht den gültigen EU-Garantiebestimmungen. Sprechen Sie mit Ihrem Vertragshändler über die Einzelheiten.

Egregio cliente,
