T10004 - Autoradio Rockford Fosgate - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur mono pour système audio automobile
Marque	Rockford Fosgate
Modèle	T10004
Dimensions (H x L x P)	5,44 cm x 20,68 cm x 55,66 cm
Poids	Environ 7,5 kg (estimation)
Alimentation	9 à 15,5 Vcc (batterie automobile)
Puissance nominale (RMS) - 4 Ω	1000 W x 1
Puissance nominale (RMS) - 2 Ω	1800 W x 1
Puissance nominale (RMS) - 1 Ω	2500 W x 1
Rapport signal/bruit	≥100 dB (pour puissance nominale en 4 Ω)
Réponse en fréquence	20 Hz à 250 Hz ±0,5 dB
Filtre passe-bas variable	35 à 250 Hz, pente 24 dB/octave Butterworth
Filtre infrasonique	28 Hz, sélectionnable (12 dB/octave)
Égalisation Punch (PEQ)	0 dB à +18 dB @ 45 Hz
Impédance d'entrée	20 kΩ
Entrées	2 entrées RCA (stéréo), entrée symétrique
Sorties	1 paire de bornes haut-parleur (mono), sortie pass-through RCA
Protection	Court-circuit, thermique, sous/surtension
Matériau du dissipateur	Aluminium coulé
Montage	Vertical ou horizontal, espacement minimal de 2,54 cm autour
Garantie	2 ans (amplificateurs POWER)
Accessoires inclus	Kit de montage, clé Allen

FOIRE AUX QUESTIONS - T10004 Rockford Fosgate

Comment installer l'amplificateur T10004 dans la voiture ?

Débranchez d'abord la borne négative de la batterie. Choisissez un emplacement avec une bonne circulation d'air, de préférence dans le coffre ou sous un siège avec un espacement d'au moins 2,54 cm autour du dissipateur. Fixez l'ampli solidement avec le matériel fourni. Acheminez les câbles d'alimentation (B+), de masse (GND) et de télécommande (REM) en respectant les polarités. Utilisez du fil AWG 1/0 pour l'alimentation et la masse. Installez un fusible sur le câble B+ à moins de 45,7 cm de la batterie. Branchez les câbles RCA et les haut-parleurs en respectant les impédances minimales (1 Ω en mono).

Quel est le fusible recommandé pour l'alimentation ?

Utilisez un fusible externe de 300 A (non fourni) sur le câble d'alimentation B+, à moins de 45,7 cm de la batterie. Ne pas installer le fusible avant d'avoir terminé tout le câblage et vérifié les connexions.

Comment régler le gain de l'amplificateur ?

Mettez le gain au minimum (tourné à fond dans le sens antihoraire). Augmentez le volume de l'unité source jusqu'à entendre une distorsion, puis baissez légèrement. Ensuite, augmentez progressivement le gain de l'ampli jusqu'au niveau d'écoute souhaité. Évitez de trop augmenter le gain pour ne pas dégrader le rapport signal/bruit.

Que faire si le voyant de protection (jaune) s'allume ?

Le voyant de protection indique un court-circuit ou une impédance trop basse sur les sorties haut-parleurs. Vérifiez les connexions des haut-parleurs et mesurez l'impédance avec un ohmmètre. Assurez-vous que la charge totale ne descend pas en dessous de 1 Ω en mono ou 2 Ω en ponté. Si le problème persiste, coupez l'alimentation et inspectez le câblage.

Comment utiliser l'égaliseur Punch (PEQ) ?

Tournez le bouton Punch EQ dans le sens horaire pour augmenter les basses de 0 à +18 dB à 45 Hz. Réglez selon votre goût. Si vous connectez une télécommande d'égaliseur Punch en option (RJ-45), elle remplace la commande sur l'ampli. Attention : une amplification excessive peut endommager les haut-parleurs.

Puis-je connecter plusieurs amplificateurs T10004 ensemble ?

Oui, grâce à la fonction bd Sync. Connectez les amplis avec un câble bd Sync (mini-DIN 6 broches). Réglez le premier ampli en mode Master et les suivants en Slave. Utilisez le commutateur de phase pour déphaser de 180° si nécessaire. Jusqu'à 100 amplis peuvent être chaînés.

Quelle est l'impédance minimale supportée en mode normal et en mode ponté ?

En mode mono (un seul ampli), l'impédance minimale est de 1 Ω. En mode ponté (deux amplis en bd Sync), l'impédance minimale est de 2 Ω. Ne descendez pas en dessous pour éviter la protection.

Comment nettoyer et entretenir l'amplificateur ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon sec et doux pour essuyer la poussière du dissipateur et du boîtier. N'utilisez pas de produits chimiques ou abrasifs. Assurez-vous que les aérations ne sont pas obstruées pour un refroidissement optimal.

Que faire si l'amplificateur chauffe trop et s'éteint ?

Le voyant thermique rouge s'allume en cas de surchauffe. Éteignez le système et laissez refroidir. Vérifiez que l'impédance des haut-parleurs est correcte et que la ventilation est suffisante (espacement d'au moins 2,54 cm autour). Si la tension de la batterie est faible, cela peut aussi causer une surchauffe. Testez le système de charge du véhicule.

Où trouver le numéro de série et comment bénéficier de la garantie ?

Le numéro de série est indiqué sur l'emballage d'origine. Notez-le et conservez le reçu d'achat. Pour une réclamation sous garantie (2 ans pour les amplis POWER), contactez votre distributeur agréé Rockford Fosgate ou le service client au 1-800-669-9899. Vous devrez obtenir un numéro RA avant de retourner le produit.

MODE D'EMPLOI T10004 Rockford Fosgate

Installation et fonctionnement

Toutes nos félicitations pour avoir acheté la meilleure marque d'amplificateurs pour automobile. Chez Rockford Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C'est pourquoi nous sommes heureux que vous ayez choisi notre produit. Des années d'expertise en ingénierie, de savoir-faire et d'essais poussés nous ont permis de créer une vaste gamme de produits capables de reproduire toute la clarté et la richesse musicales que vous méritez.

Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre nouvel appareil par un distributeur agréé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI). Prenez soin de lire la garantie et conservez votre reçu ainsi que l'emballage d'origine pour usage ultérieur.

La haute qualité et l'installation correcte des appareils ne sont pas les seuls facteurs assurant un fonctionnement optimal du système. Veillez à ce que votre installateur utilise uniquement des accessoires d'installation Rockford Fosgate d'origine. Rockford Fosgate fournit tous les articles nécessaires, des câbles RCA aux fils de haut-parleurs en passant par les fils d'alimentation et les connecteurs de batterie. N'hésitez pas à insister sur ce point. Après tout, votre nouveau système ne mérite rien de moins.

Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil.

Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford,

Visitez notre site Web : www.rockfordfosgate.com

ou, aux États-Unis, appelez le 1-800-669-9899 ou envoyez un fax au 1-800-398-3985.

Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-966-3983.

PRATIQUEZ UNE ÉCOUTE SANS RISQUES ^MD

Une exposition continue à des niveaux de pression acoustique supérieurs à 100 dB peut causer une perte d'acuité auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produire des niveaux de pression acoustique bien au-delà de 130 dB. Faites preuve de bon sens et pratiquez une écoute sans risques

Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez votre distributeur agréé Rockford Fosgate. Si vous avez besoin d'aide, appelez-nous au 1-800-669-9899.Veuillez avoir les numéros de modèle et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appelez.

Le numéro de série est indiqué sur l'extérieur de l'emballage. Veuillez l'inscrire ci-dessous dans l'espace réservé à cet effet. Il permettra de vérifier votre garantie et de retrouver votre appareil en cas de vol.

Numéro de série : ____

Numéro de modèle : ____

TABLE DES MATIÈRES

Introduction.	2
Consignes de sécurité.	3
Particularités techniques.	4-5
Installation.	5-9
Considérations concernant l'installation . . . 5
Emplacements de montage.	6
Batterie et charge.	7
Câblage du système.	7

NOTE : consultez chaque section pour de plus amples informations.

Fonctionnement.	9-12
Télécommande d'égaliseur Punch (option) . 9
Réglage du gain	10
Réglage de la fréquence du filtre passif	10
Filtre infrasonique	10
Sélecteur de mode	10
Commutateur de phase	12
Dépannage	13
Caractéristiques	14
Informations sur la garantie limitée	15

AVANT DE COMMENCER

Bienvenue à Rockford Fosgate ! Ce manuel vise à informer le propriétaire, le vendeur et l'installateur de l'appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d'autres informations. Nous nous efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient à jour. Mais comme nous améliorons constamment nos produits, nous nous réservons le droit de modifier ces informations sans aucun préavis.

CONSIGNES DE SÉCURITÉ

ADVERTISSEMENT

Le symbole accompagnant le mot « AVERTISSEMENT » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions causera des blessures graves ou la mort.

MISE EN GARDE

Le symbole accompagnant l'expression « MISE EN GARDE » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions peut causer des blessures ou endommager l'appareil.

MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil, veuillez lire et suivre les instructions du manuel. Nous espérons que ce système vous procurera du plaisir et non des tracas.

MISE EN GARDE : si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien Rockford Fosgate qualifié.

MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

CONTENU DE L'EMBALLAGE

Amplificateur Power mono modèle T2500-1 bd

Manuel d'installation et d'utilisation

Kit de matériel de montage

Clé Allen de 4 mm pour les bornes d'alimentation et de haut-parleur

Le kit de matériel inclus avec chaque amplificateur contient le matériel de montage nécessaire pour fixer l'ampli au véhicule.

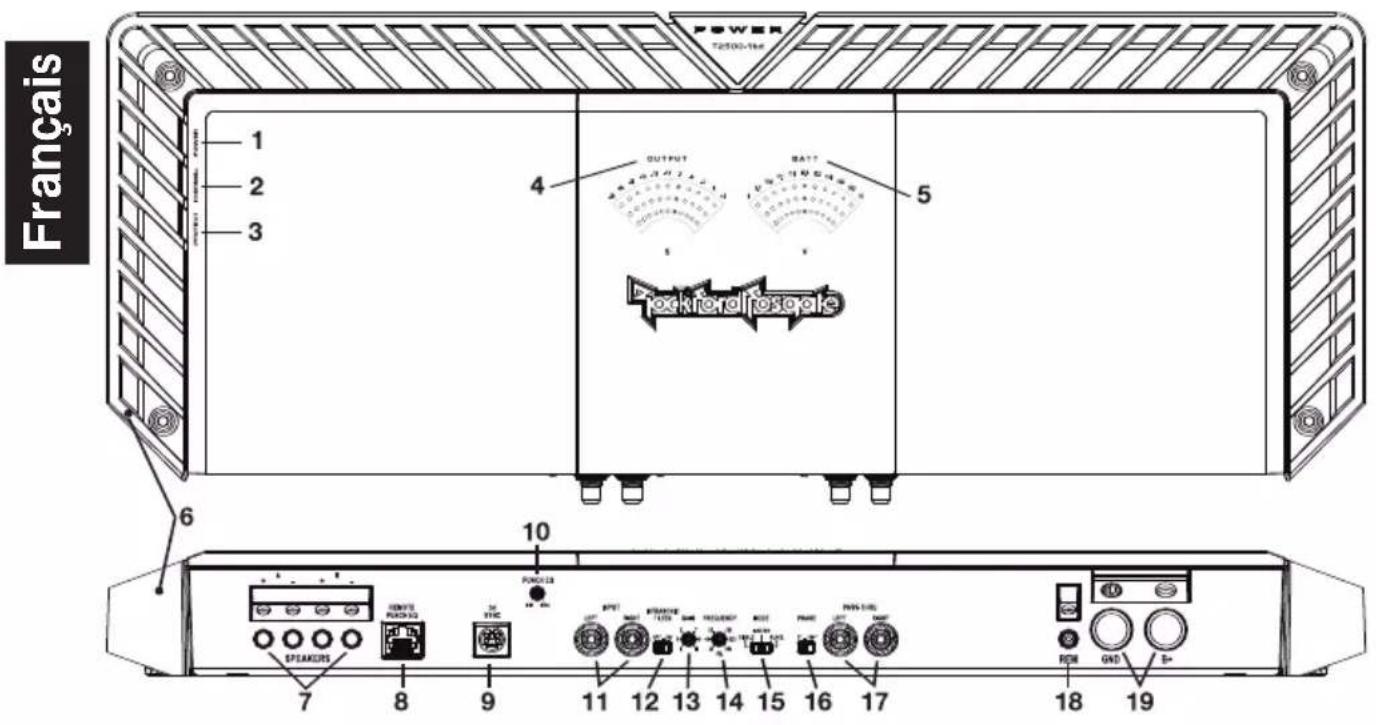

1. DEL d'alimentation (au-dessus de l'appareil) – Cette DEL bleue s'illumine lorsque l'appareil est allumé.
2. DEL thermique (au-dessus de l'appareil) – Cette DEL rouge s'illumine si l'ampli atteint le troisième niveau de protection thermique. Si cela se produit, l'ampli s'éteint pour refroidir.
3. DEL de protection (au-dessus de l'appareil) - Cette DEL jaune s'illumine si un court-circuit ou une impédance trop basse est détecté au niveau des connexions de haut-parleur. L'ampli s'éteint automatiquement si cela se produit.
4. Vumètre de sortie (dessus de l'appareil) - Ce vumètre à diodes électroluminescentes indique en temps réel le niveau de sortie de l'amplificateur de -00 (infini) jusqu'à +2 dB. Le niveau affiché par ce vumètre ne doit pas atteindre +2 dB en fonctionnement normal, car cela indique un écrêtage.
5. Voyant de batterie (dessus de l'appareil) - Ce voyant à diodes électroluminescentes affiche en temps réel la tension à l'entrée de l'amplificateur, de 9 à 16 volts c.c.
6. Dissipateur thermique en aluminium coulé – Le dissipateur thermique en aluminium coulé de l'amplificateur Power dissipe la chaleur générée par les circuits de l'amplificateur.
7. Bornes de haut-parleur - Ces connecteurs nickelés (+ et -) de haute qualité acceptent les fils de calibre AWG 8 à 16.
8. Télécommande d'égaliseur Punch (télécommande en option) - La connexion de la télécommande d'égaliseur Punch se fait à l'aide d'un câble RJ-45 et peut être effectuée de différentes façons de manière à permettre un accès facile. Cette commande permet d'amplifier les basses et hautes fréquences afin de couvrir le bruit de la route. La télécommande remplace l'égaliseur Punch de l'ampli une fois connectée.
   REMARQUE : Les modèles précédents (antérieurs à 2007) de télécommandes de basses Punch et Para-Punch ne fonctionneront pas avec ces amplificateurs.

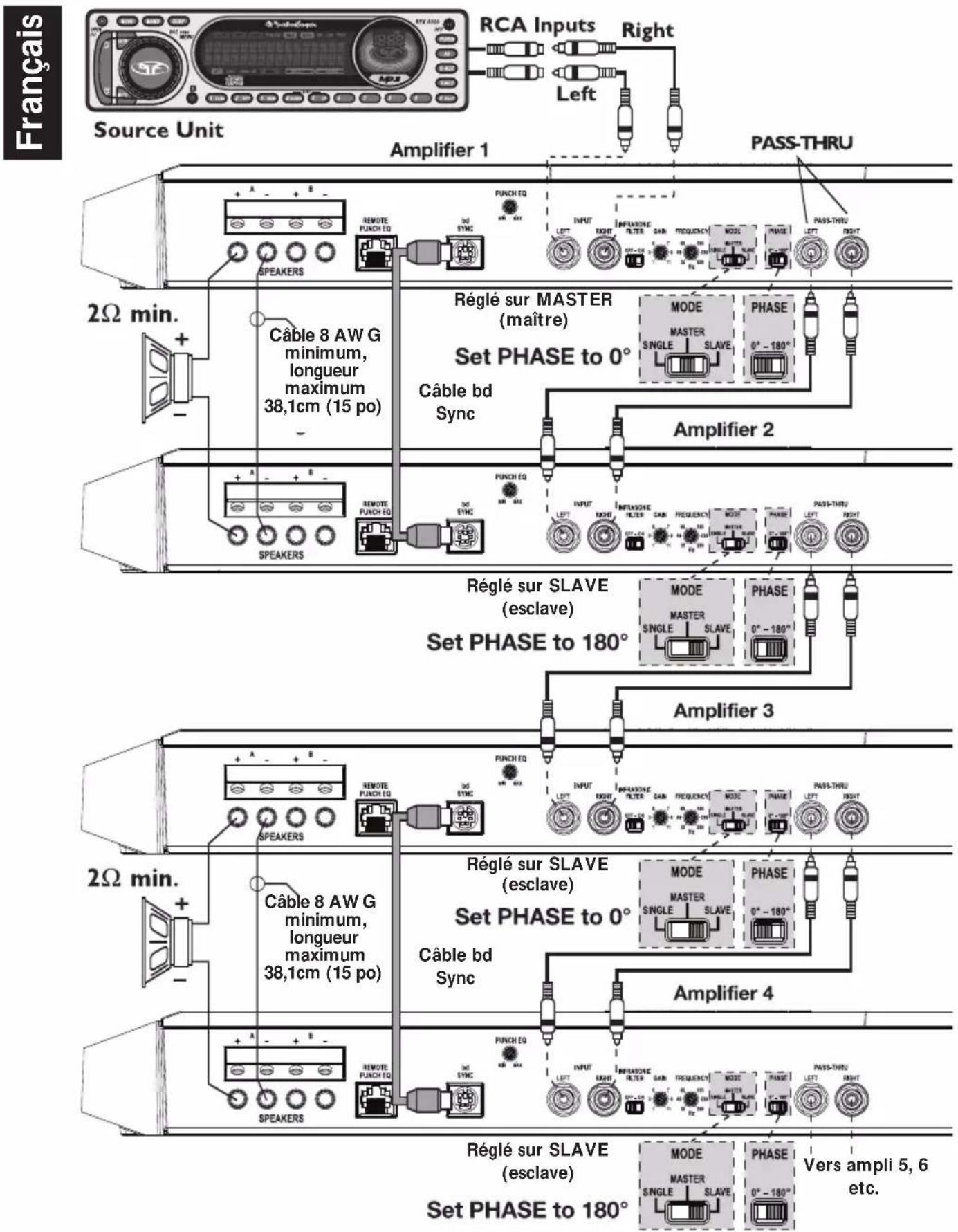

9. Connexion bd Sync – Ces amplis sont dotés d'un connecteur mini-DIN à 6 broches. Le câble bd Sync doit être utilisé lorsqu'on utilise deux amplis en mode ponté. Cela permet de synchroniser les deux générateurs de fréquence indépendants de chaque appareil.
   10 Égaliseur punch - Cette commande des basses permet un réglage sur bande étroite de 0 db à +18 db @ 45 Hz, et comporte un égaliseur Punch à base de gyrateur pour éliminer le déplacement de fréquence produit par l'amplification.
10. Connecteurs RCA d'entrée - Ces connecteurs RCA Pro-Audio assurent une connexion facile des

entrées de signaux. Ils sont nickelés pour résister à la dégradation du signal causée par la corrosion. Leur conception réduit les contraintes exercées sur les cartes de circuit internes lorsque les câbles RCA sont connectés ou déconnectés.

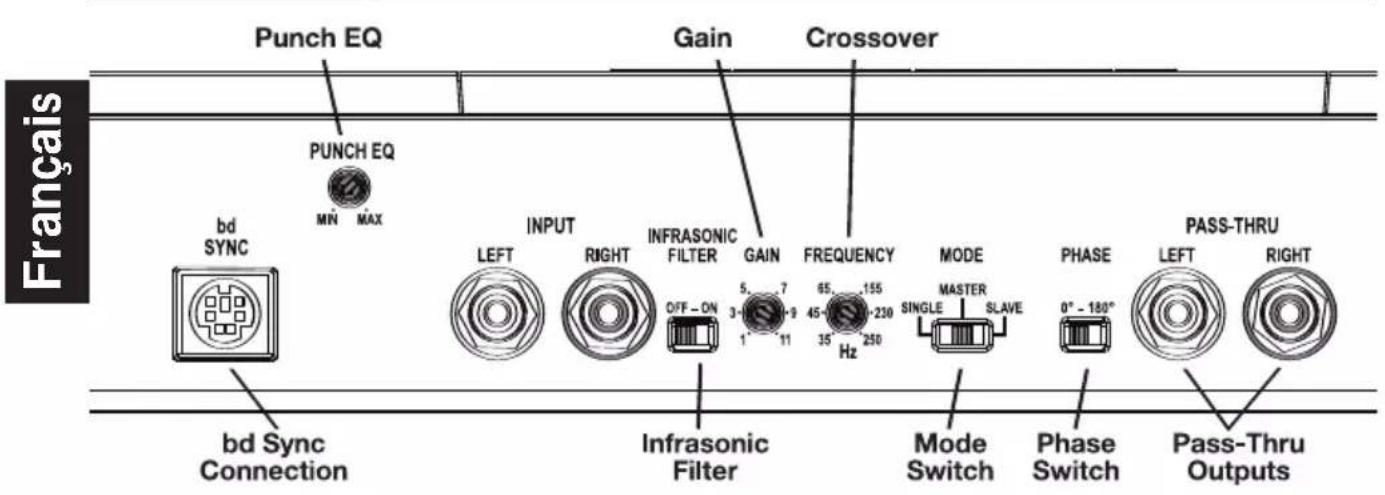

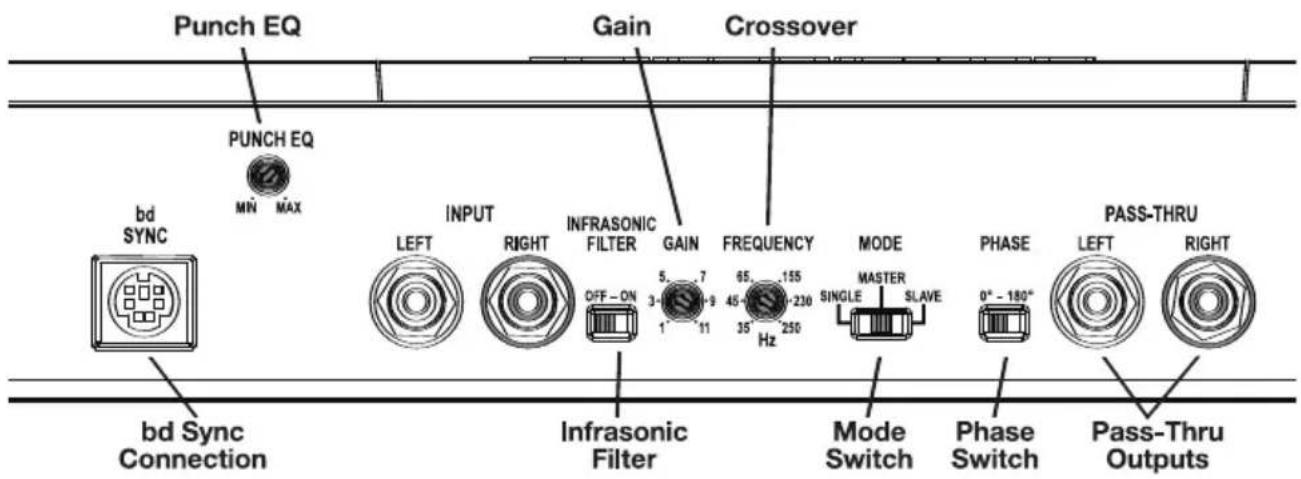

1. Filtre infrasonique – Filtre passe-haut 28 Hz conçu pour empêcher la transmission, de l'ampli au subwoofer, des fréquences inférieures à la plage sonore. Par conséquent, cela améliore le rendement et la puissance du subwoofer, particulièrement dans les enceintes à évent.
2. Commande de gain - La commande de gain d'entrée est préréglée de manière à correspondre à la sortie de la plupart des unités source. Elle peut être réglée en fonction d'une variété d'unités source.
3. Filtre variable – Filtre Butterworth intégré de 24 dB/octave dont le point de fréquence varie entre 35 Hz et 250 Hz. Le filtre est réglé sur passe-bas (LP).
4. Commutateur de mode - Permet de basculer entre les modes amplificateur unique (Single), maître (Master) et asservi (Slave) lors de l'interconnexion de plusieurs amplificateurs de classe BD. Le premier amplificateur de la série doit être mis en mode maître (Master) et les autres en mode asservi (Slave). Cela permet d'utiliser les mêmes réglages de gain, de fréquence de coupure, de filtre infrasonore et d'amplification des basses pour tous les amplificateurs asservis.

REMARQUE : Le réglage du gain peut être affiné sur l'amplificateur asservi.

1. Commutateur de phase – Utilisé lorsqu'on ponte deux amplis bd ensemble (se partageant une charge commune) à l'aide d'un câble Sync bd pour déphaser un amplificateur de l'autre de 180°.

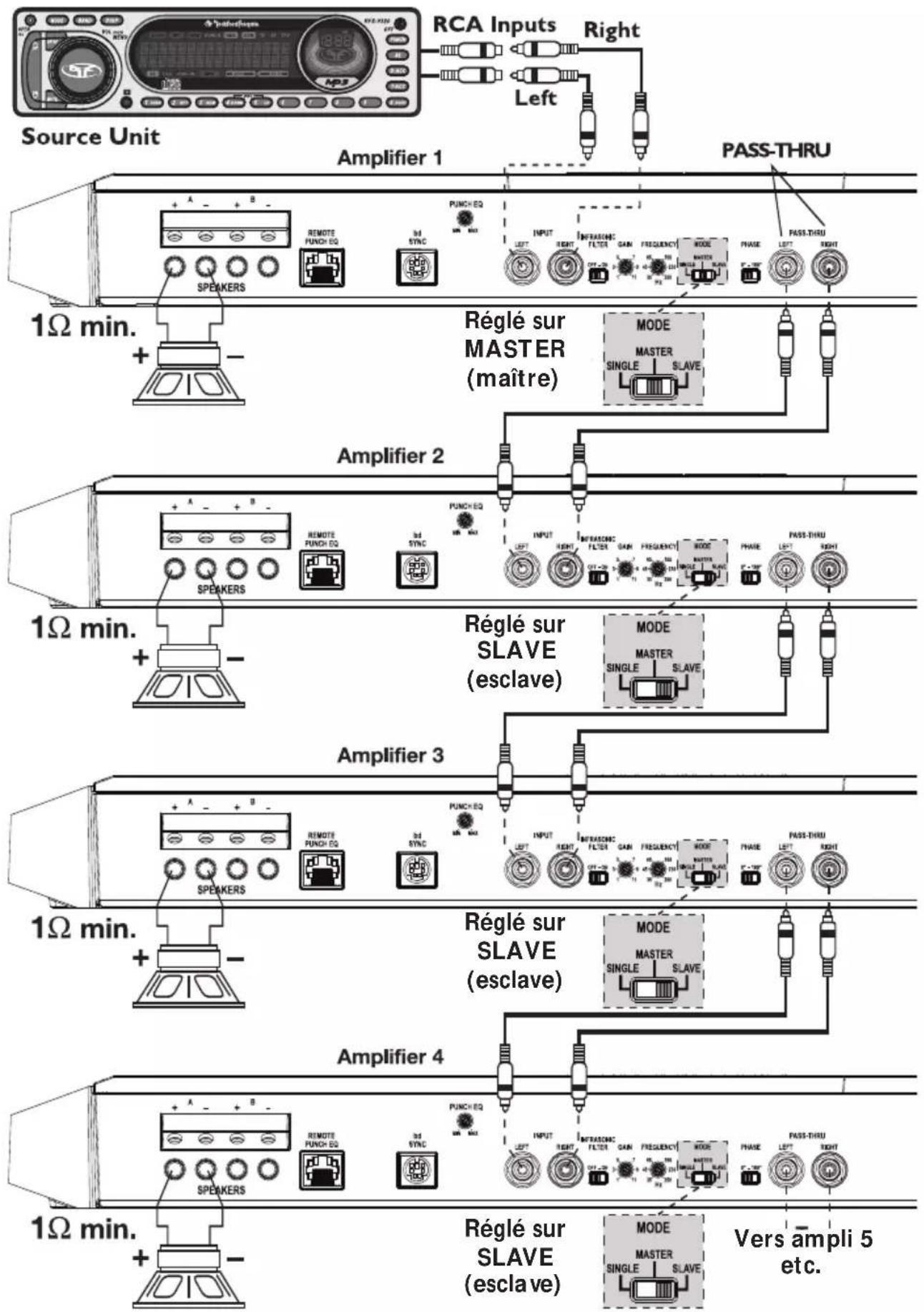

2. Extension ampli RCA – L'extension ampli permet de connecter en guirlande un second ampli en évitant d'acheminer des câbles RCA supplémentaires de l'avant du véhicule vers l'emplacement de l'ampli arrière.
3. Bor6e de télécommande - Ce connecteur nickelé de haute qualité accepte les fils de calibre AWG 8 à 16. Cette borne sert à allumer et éteindre l'amplificateur à distance lorsqu'une tension de +12 V c.c. y est appliquée.
4. Bornes d'alimentation - Les connecteurs d'alimentation et de masse de l'amplificateur sont nickelés et acceptent des fils allant jusqu'au calibre AWG 1/0 pour maximiser la capacité d'entrée de courant.

INSTALLATION

CONSIDÉRATIONS CONCERNANT L'INSTALLATION

Voici la liste d'outils requis pour l'installation :

Voltmètre-ohmmètre

Pince à dénuder

Pince à sertir

Coupe-fils

Tournevis à embout cruciforme n° 2

Clé de borne de batterie

Perceuse à main avec mèches assorties

Tube thermorétrécissable de 1/8 po de diamètre

Connecteurs assortis

Longueur adéquate - Fil d'alimentation rouge de calibre AWG 1/0

Longueur adéquate — Fil d'allumage à distance

Longueur adéquate - Fil de masse noir de calibre AWG 1/0

REMARQUE : Il est recommandé d'utiliser du fil de calibre AWG 1/0 pour les connexions d'alimentation (B+) et de masse (GND).

Cette section traite de points concernant le véhicule dont il faut tenir compte pour l'installation de votre nouvel ampli. Vous sauverez du temps en planifiant à l'avance la disposition du système et du câblage. Assurez-vous, entre autres, que chaque composant du système est facilement accessible pour les réglages.

MISE EN GARDE : si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien qualifié.

MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

Avant de commencer l'installation, suivez ces règles toutes simples :

1. Prenez soin de bien lire et comprendre les instructions avant d'installer l'appareil.
2. Par mesure de sécurité, veuillez débrancher le fil négatif de la batterie avant de commencer l'installation.

3. Pour faciliter le montage, nous vous suggérons de dérouler tous les fils avant d'installer l'appareil.

4. Acheminez tous les câbles RCA de façon groupée, à l'écart des fils à courant élevé.

5. Utilisez des connecteurs de haute qualité pour assurer une installation fiable et minimiser la perte de signal ou de puissance.

6. Réfléchissez avant de percer quoique ce soit! Faites attention de ne pas couper ou percer le réservoir d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le câblage électrique lorsque vous travaillez sur un véhicule.

7. Ne faites jamais passer les fils sous le véhicule. Il vaut mieux les installer à l'intérieur du véhicule pour assurer une meilleure protection.

8. Évitez de faire passer les fils par dessus ou à travers des bords tranchants. Tout fil acheminé à travers du métal, un pare-feu en particulier, doit être protégé avec des bagues en caoutchouc ou plastique.

9. Protégez TOUJOURS la batterie et le circuit électrique des dommages potentiels à l'aide de fusibles. Installez un porte-fusible et un fusible appropriés sur le câble d'alimentation de +12 V à moins de 45,7 cm (18 po) de la borne de batterie.

10. Préparez la masse du châssis en grattant toute trace de peinture de la surface métallique afin d'assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et toujours connectées à du métal soudé à la carrosserie ou au châssis du véhicule.

EMPLACEMENTS DE MONTAGE

Compartiment moteur

Ne montez jamais cet appareil dans le compartiment moteur. Cela entraînerait l'annulation de la garantie.

Montage dans le coffre

Un montage vertical de l'ampli assure un refroidissement adéquat.

Le montage de l'ampli sur le plancher du coffre assure un refroidissement optimal.

Le montage de l'ampli à l'envers, sur la tablette arrière, assure un refroidissement adéquat.

Montage dans l'habitable

Le montage de l'ampli dans l'habitacle passager est acceptable à condition qu'il reçoive suffisamment d'air pour se refroidir. Si vous comptez installer l'ampli sous le siège du véhicule, prévoyez un écartement d'au moins 2,54 cm (1 po) autour du dissipateur thermique de l'ampli.

Un écartement inférieur à cela n'assure pas un refroidissement satisfaisant, nuit à la performance de l'ampli et est, pas conséquent, fortement déconseillé.

BATTERIE ET CHARGE

Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du véhicule. Nous vous conseillons de vérifier l'état de l'alternateur et de la batterie pour vous assurer que le système électrique puisse supporter la charge accrue de votre système stéréo. Les systèmes électriques ordinaires en bon état sont normalement capables de fournir sans problème la charge supplémentaire requise par les amplis Power. Toutefois, la durée de vie de la batterie et de l'alternateur peut s'en trouver affectée légèrement. Pour maximiser la performance de votre ampli, nous vous suggérons d'utiliser une batterie à usage intensif et un condensateur de stockage d'énergie.

CÂBLAGE DU SYSTÈME

MISE EN GARDE : si vous ne vous sentez pas à l'aise pour effectuer vous-même le câblage de votre nouvel appareil, veuillez confier l'installation à votre distributeur agréé Rockford Fosgate.

MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

MISE EN GARDE : évitez de faire passer les fils d'alimentation près des câbles d'entrée de signaux faibles, de l'antenne, des câbles d'alimentation, des équipements ou faisceaux sensibles. Les fils d'alimentation transportent un courant élevé et peuvent produire du bruit dans le système audio.

REMARQUE : Utilisez la clé Allen fournie pour serrer les bornes d'alimentation et de haut-parleur.

1. Planifiez l'acheminement des fils. Gardez les câbles RCA ensemble mais en les isolant des câbles d'alimentation de l'ampli et des autres accessoires automobiles de forte puissance, particulièrement les moteurs électriques, pour éviter que le signal audio ne subisse d'interférence de bruit provenant de champs de rayonnement électriques. Si vous faites passer les fils par un pare-feu ou autre barrière métallique, protégez-les à l'aide de bagues en caoutchouc ou en plastique pour éviter les courts-circuits. Conservez toute la longueur des fils pour l'instant. Vous l'ajusterez plus tard.
   REMARQUE : Il est recommandé d'utiliser du fil de calibre AWG 1/0 pour les connexions d'alimentation (B+) et de masse (GND).

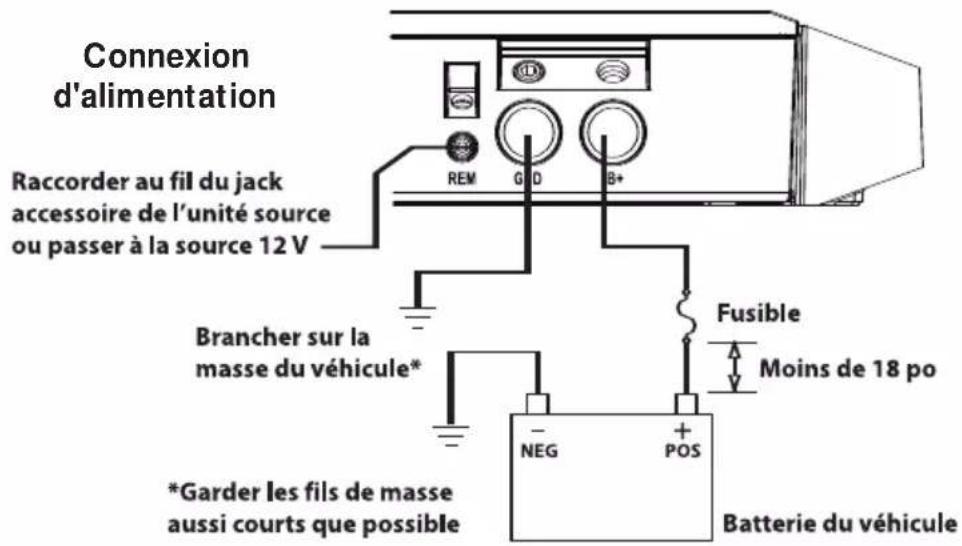

2. Préparez le fil ROUGE (câble d'alimentation) qui devra être relié à l'ampli en dénudant 7/8 po (2,2 cm) de son extrémité. Insérez la partie dénudée dans la borne B+, puis fixez le fil en vissant la vis sans tête.
   REMARQUE : Le câble B+ DOIT comporter un fusible à 18 po (45,7 cm) ou moins de la batterie du véhicule. Installez le porte-fusible sous le capot et assurez-vous que les connexions sont étanches.
3. Coupez le fil ROUGE (câble d'alimentation) à moins de 18 po (45,7 cm) de la batterie et épissez un portefusible en ligne. Voir les Spécifications en ce qui concerne la capacité du fusible à utiliser. N'INSTALLEZ PAS le fusible pour l'instant.

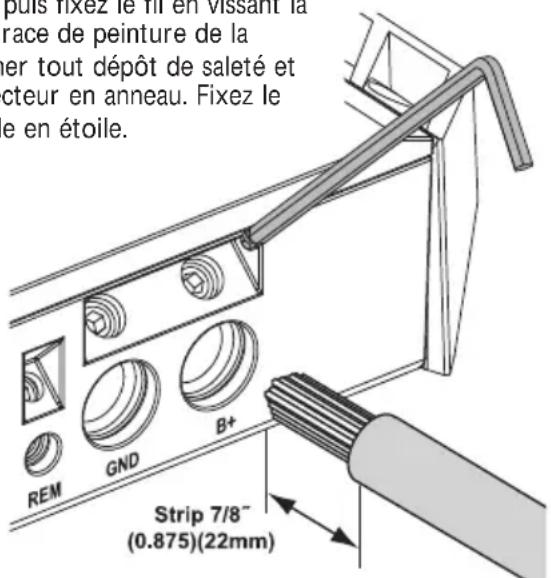

4. Dénudez 1/2 po de l'extrémité de batterie du câble d'alimentation et sertissez une grosse cosse à anneau sur le câble. Connectez la cosse à la borne positive de la batterie. N'installez pas le fusible pour l'instant.
5. Préparez le fil NOIR (câble de mise à la masse) qui devra être relié à l'ampli en dénudant 7/8 po (2,2 cm) de

son extrémité. Insérez la partie dénudée dans la borne GND, puis fixez le fil en vissant la vis sans tête. Préparez la masse du châssis en grattant toute trace de peinture de la surface métallique et en nettoyant soigneusement pour éliminer tout dépôt de saleté et de graisse. Dénudez l'autre extrémité du fil et fixez un connecteur en anneau. Fixez le câble au châssis à l'aide d'une vis non anodisée et une rondelle en étoile.

REMARQUE : Gardez le fil NOIR (masse) aussi court que possible. Toujours inférieur à 30 po (76,2 cm).

1. Préparez le fil d'activation REM qui devra être relié à l'ampli en dénudant 7/8 po (2,2 cm) de son extrémité. Insérez la partie dénudée dans la borne REM, puis fixez le fil en vissant la vis sans tête. Connectez l'autre extrémité du fil REM à une source positive commutée de 12 volts. La tension commutée provient généralement du câble d'allumage d'ampli de la source audio. Si la source audio ne comporte pas une telle sortie, nous recommandons de raccorder un interrupteur mécanique en ligne avec une source de 12 volts pour activer l'ampli.

1. Montez solidement l'ampli sur le véhicule ou le rack d'ampli. Prenez soin de ne pas le fixer sur des panneaux en car ton ou en plastique. Les vis pourraient en effet se décoller des panneaux sous l'effet des vibrations de la route ou des arrêts soudains du véhicule.
2. Connectez le signal à l'ampli en branchant les câbles RCA dans les prises d'entrée de l'ampli.

MISE EN GARDE : Assurez-vous toujours que l'ampli est éteint ou débranché avant de connecter les câbles RCA. Toute négligence à cet égard peut causer des blessures ou endommager l'ampli et/ou les composants qui lui sont connectés.

1. Connectez les haut-parleurs : dénudez les fils des haut-parleurs de 1/2 po et insérez la partie dénudée dans la borne du haut-parleur, puis serrez la vis sans tête pour fixer le tout. Veillez à respecter la polarité des haut-parleurs. NE mettez PAS les fils de haut-parleur à la masse sur le châssis car cela pourrait causer un fonctionnement instable.
2. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien mises. Vérifiez toutes les connexions d'alimentation et de mise à la masse en vue de fils effilochés et de connexions desserrées pouvant causer des problèmes. Installez le fusible en ligne près de la connexion de la batterie.

REMARQUE : vérifiez les polarités de signal à l'aide des schémas.

MISE EN GARDE : Ces amplis ne sont pas recommandés pour des charges d'impédance inférieures à 1 ou 2 par paires d'amplis pontées (jumelées).

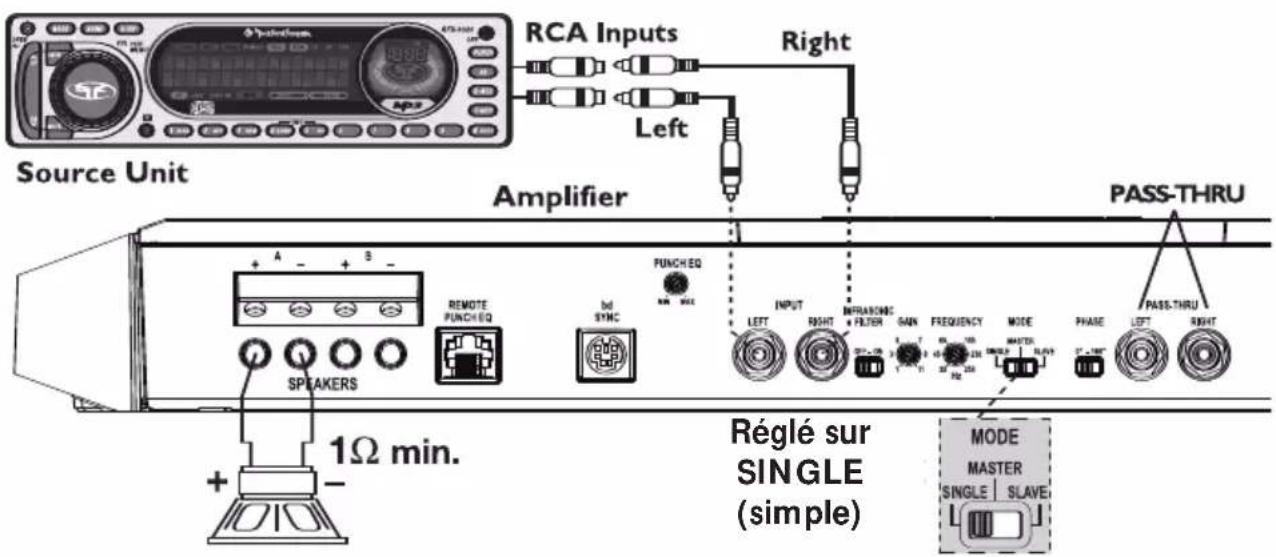

Câblage pour un ampli

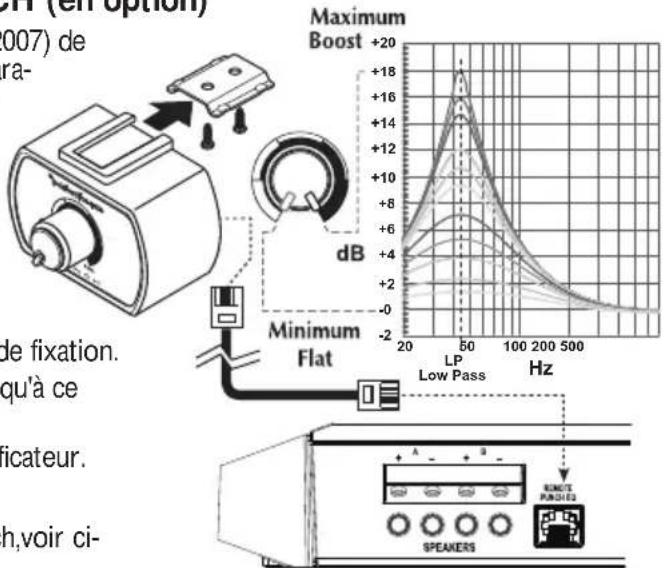

TÉLÉCOMMANDE D'ÉGALISEUR PUNCH (en option)

REMARQUE : Les modèles précédents (antérieurs à 2007) de télécommandes de basses Punch et Para-Punch ne fonctionneront pas avec ces amplificateurs.

REMARQUE : Suivez le mode d'emploi livré avec la télécommande pour choisir parmi les différents types de montage celui que vous préférez.

Installez Vite

1. Servez-vous des vis fournies pour installer l'attache de fixation.
2. Glissez la télécommande sur l'attache de fixation jusqu'à ce qu'elle se mette en place d'un déclic.
3. Placez le câble, reliez à la télécommande et à l'amplificateur.

Fonctionnement

1. Fonctionnement identique à celui de l'égaliseur Punch,voir ci-dessous.

REMARQUE : Une fois connectée, la télécommande d'égaliseur Punch en option remplace la commande de l'égaliseur Punch sur l'ampli.

MISE EN GARDE : Une forte amplification peut produire un excès de mouvement de la membrane, ce qui peut l'endommager.

ÉGALISEUR PUNCH

Tournez le bouton dans le sens des aiguilles d'une montre pour amplifier les basses de l'ampli de 0 à +18 dB @ 45 Hz. Réglez-le selon votre goût en écoutant le système.

REMARQUE : Une fois connectée, la télécommande d'égaliseur Punch en option remplace la commande de l'égaliseur Punch sur l'ampli.

RÉGLAGE DU GAIN

Pour régler le gain, commencez par mettre tous les boutons de gain de l'amplificateur à zéro en les tournant à fond dans le sens antihoraire. Augmentez progressivement le volume de l'unité source jusqu'à ce qu'une distorsion soit audible, puis baissez-le un peu jusqu'à ce que la distorsion devienne inaudible. Cela correspondra à peu près au volume maximum sur la plupart des unités sources. Augmentez alors le gain de l'amplificateur jusqu'au volume adéquat.

REMARQUE : Le meilleur rapport signal-bruit et la meilleure gamme dynamique s'obtiennent avec le réglage de gain minimum.

MISE EN GARDE : Évitez de régler le gain de l'ampli trop haut car cela entraîne une augmentation significative du bruit et des distorsions.

REMARQUE : pour un réglage plus approfondi, communiquez avec le support technique de Rockford.

FONCTIONNEMENT

RÉGLAGE DE LA FRÉQUENCE DU FILTRE PASSIF

La fréquence du filtre peut être ajustée de 35 à 250 Hz. Le filtre est réglé sur un fonctionnement en mode LP (passe-bas) uniquement.

Baissez complètement le niveau du filtre. Le système audio étant en fonctionnement, augmentez le niveau du filtre graduellement jusqu'à atteindre le point de fréquence voulu.

FILTRE INFRASONIQUE

Lorsque l'interrupteur est mis sur « ON », le filtre infrasonique 28 Hz est activé et limite les basses fréquences transmises au haut-parleur de graves. Réglez-le selon votre goût en écoutant le système d'une façon puis de l'autre.

REMARQUE : Nous recommandons d'employer le filtre infrasonique en cas d'utilisation d'enceintes à évent avec cet ampli.

SÉLECTEUR DE MODE

Permet de régler l'ampli en mode simple (utilisation d'un seul ampli), et maître ou esclave en cas de connexion de plusieurs amplis bd.

Le premier ampli de la série est défini comme maître et les autres comme esclaves. Ceci permet de définir un seul et même réglage de gain, de filtre passif, de filtre infrasonique et d'amplification des basses pour tous les amplis esclaves.

Le gain des amplis subséquents (esclaves) peut être utilisé pour affiner le réglage.

On peut connecter ainsi 100 amplis bd au maximum au moyen de cette méthode.

COMMUTATEUR DE PHASE

Utilisé lorsqu'on ponte deux amplis bd ensemble (se partageant une charge commune) à l'aide d'un câble Sync bd pour déphaser un amplificateur de l'autre de 180°.

Le câble bd Sync doit être utilisé pour permettre la synchronisation des deux générateurs de fréquence porteuse indépendants de chaque appareil.

Câblage pour plusieurs amplis

REMARQUE : Seules les commandes du premier ampli (maître) ont besoin d'être réglées. Le gain des amplis subséquents (esclaves) peut être utilisé pour affiner le réglage.

Câblage bd Sync

REMARQUE : Seules les commandes du premier ampli (maître) ont besoin d'être réglées. Le gain des amplis subséquents (esclaves) peut être utilisé pour affiner le réglage.

REMARQUE : si vous éprouvez des difficultés après l'installation, appliquez les procédures de dépannage ci-dessous.

Procédure 1 : vérifiez que les connexions de l'ampli sont bien mises.

Vérifiez que le voyant POWER est allumé. Si c'est le cas, passez à l'étape 3, sinon poursuivez.

1. Vérifiez le fusible en ligne du câble positif de batterie. Effectuez un remplacement au besoin.
2. Vérifiez les fusibles de l'ampli.Effectuez un remplacement au besoin.
3. Vérifiez que la connexion de mise à la masse est branchée à une surface métallique propre du châssis du véhicule. Procédez à une réparation ou un remplacement si nécessaire.
4. Vérifiez la présence d'un courant de 9,0 à 15,5 volts au niveau de la borne positive de la batterie et du câble d'allumage à distance. Vérifiez la qualité des connexions des deux câbles au niveau de l'ampli, de la stéréo, de la batterie et du porte-fusible. Procédez à une réparation ou un remplacement si nécessaire.

Procédure 2 : Le voyant de protection ou thermique est allumé.

1. Si le voyant de protection est activé, cela indique la présence possible d'un court-circuit dans les connexions de haut-parleur. Vérifiez si les connexions des haut-parleurs sont bonnes et servez-vous d'un ohm-mètre pour voir s'il y a des courts-circuits dans le câblage des haut-parleurs. Le voyant de protection peut s'allumer si l'impédance de haut-parleur est trop basse.
2. Si le voyant thermique est allumé, cela indique généralement que l'ampli fonctionne à très forte puissance alors que la circulation d'air autour de l'ampli est inadéquate. Éteignez le système et laissez-le refroidir. Vérifiez que l'impédance de haut-parleur est bonne. Refaites le câblage au besoin. Le voyant thermique peut également s'allumer si la tension de la batterie est faible. Vérifiez que le système de charge du véhicule assure une tension adéquate. Si les procédures précédentes ne suffisent pas à résoudre le problème, il se peut qu'il y ait une anomalie dans l'ampli. Dans ce cas, appelez le service à la clientèle.

Procédure 3 : Vérifiez la sortie audio de l'ampli.

1. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéréo et de l'ampli. Vérifiez s'il y a des problèmes de torsion ou d'épissure tout le long des câbles, etc. Testez la présence de courant c.a. au niveau des entrées RCA lorsque la stéréo est allumée. Procédez à une réparation ou un remplacement si nécessaire.
2. Débranchez l'entrée RCA de l'ampli. Branchez l'entrée RCA de la stéréo test directement à l'entrée de l'ampli.

Procédure 4 : vérifiez l'ampli si un crépitement se produit lorsque vous l'allumez.

1. Débranchez le signal d'entrée reçu par l'ampli, puis allumez et éteignez l'ampli.
2. Si le bruit disparaît, connectez le fil REMOTE de l'ampli à la source audio avec un module d'allumage temporisé.

OU

1. Utilisez une source de 12Volts différente pour le fil REMOTE de l'ampli (p. ex., directement de la batterie).
2. Si le bruit disparaît, utilisez un relais pour isoler l'ampli du signal de bruit du démarrage.

Procédure 5 : vérifiez l'ampli si un bruit de moteur excessif se produit.

1. Acheminez tous les fils de signal (RCA, câbles de haut-parleur) à l'écart des fils d'alimentation ou de masse.

OU

1. Contournez tous les composants électriques situés entre la stéréo et l'ampli. Connectez la stéréo directement à l'entrée de l'ampli. Si le bruit disparaît, l'unité contournée est la cause du bruit.

OU

1. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les fils à la masse, mais à des emplacements différents. Vérifiez que ceux-ci sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.

OU

1. Ajoutez un deuxième fil de masse allant de la borne négative de la batterie au métal du châssis ou au bloc-moteur du véhicule.

OU

1. Faites effectuer par votre mécanicien un essai de charge au niveau de l'alternateur et de la batterie. Vérifiez que le circuit électrique du véhicule fonctionne correctement, notamment le distributeur, les bougies et leurs câbles, le régulateur de tension, etc.

MODÈLE - POWER T2500-1bd

Puissance nominale en continu (RMS) - Mesurée à 14,4 V (batterie)

Charge de 4Ω mono 1000 watts x 1

Charge de 2 mono 1800 watts x 1

Charge de 1 mono 2500 watts x 1

Puissance nominale en continu (RMS) - Deux Amplificateurs bdSYNC en Configuration

Charge de 2Ω bridgé mono 5000 Watts x 1

Dimensions : Hauteur 5,44 cm

Largeur 20,68 cm

Longueur 55,66 cm

Capacité du fusible de la batterie (Ampères) externe (non fourni) 300A

Rapport signal/bruit (pondéré A)

À 1 watt dans 4 Ohms ≥70 dB

Rapport signal/bruit (pondéré A)

Pour une puissance nominale dans 4 Ohms ≥100 dB

Pente d'atténuation du filtre 24 dB/octave Butterwort

Fréquence de coupure (filtre passe-bas uniquement) variable de 35 à 250 Hz

Réponse en fréquence de 20 Hz à 250 Hz ±0,5 dB

Plage de réglage de tension de signal Variable de 150 mV à 5 V (entrée RCA)

Protection

Le dispositif de protection de court-circuit arrête l'ampli en cas de détection d'une d'impédance trop basse ou d'un court-circuit au niveau des câbles de haut-parleur. Un interrupteur thermique éteint l'amplificateur en cas de surchauffe.

Égalisation PEQ (égalisation Punch)

Impédance d'entrée

Filtre infrasonique

Tension de fonctionnement

Entrées symétriques

RRMC (rapport de réjection en mode commun)

Facteur d'amortissement

THD+N (Distorsion harmonique totale + bruit)

Variable de 0 dB à +18 dB @ 45 Hz

20 k-ohms

Sélectable 12 dB/octave, -3 dB @ 28 Hz

de 9 à 15.5 Vcc

Oui

55 dB @ 1 KHz

200

< 1% @ 1 Ohms

Rockford Corporation offre une garantie limitée sur les produits Rockford Fosgate selon les termes suivants :

Durée de la garantie

Sources audio, haut-parleurs, processeurs de signaux et amplificateurs PUNCH — 1 an

Amplificateurs POWER — 2 ans Amplificateurs Type RF — 3 ans

Tout produit remis à neuf en usine — 90 jours (reçu obligatoire)

Couverture

Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus à des consommateurs par des distributeurs agréés Rockford Fosgate, aux États-Unis d'Amérique et leurs territoires. Les produits achetés par des consommateurs auprès d'un distributeur agréé Rockford Fosgate, dans un autre pays, sont couverts par le distributeur de ce pays et non par Rockford Corporation.

Qui est couvert?

Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis auprès d'un distributeur agréé Rockford Fosgate. Afin de bénéficier du service de garantie, l'acheteur doit fournir à Rockford une copie du reçu indiquant le nom du client, le nom du distributeur, le produit acheté et la date d'achat.

Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés (par un produit jugé équivalent) au choix de Rockford.

Non-couverture

1. Dommages pour cause d'accident, d'abus, de mauvaise utilisation, d'eau, de vol, de transport
2. Coûts et frais relatifs au retrait ou à la réinstallation du produit
3. Service effectué par quelqu'un d'autre que Rockford ou un centre de service autorisé Rockford Fosgate
4. Tout produit dont le numéro de série a été oblitéré, altéré ou enlevé
5. Dommages subséquents infligés à d'autres composants
6. Tout produit acheté en dehors des États-Unis
7. Tout produit qui n'a pas été acheté auprès d'un distributeur agréé Rockford Fosgate

Limite sur les garanties implicites

Toute garantie implicite, y compris toute garantie d'adéquation à un usage particulier et de commerciabilité, est limitée dans le temps à la période de la garantie expresse énoncée ci-dessus. Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable. Aucune personne n'est autorisée à assumer une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit.

Pour l'obtention de service

Contactez le distributeur agréé Rockford Fosgate qui vous a vendu ce produit.

Si vous avez besoin d'aide, appelez le service à la clientèle Rockford au 1-800-669-9899. Vous devez obtenir un numéro d'autorisation de retour de marchandise (RA#) avant de renvoyer le produit à Rockford Fosgate. La responsabilité de l'envoi du produit à Rockford vous incombe entièrement.

Garantie de l'Union Européenne

Ce produit est conforme aux exigences de garantie actuelles de l'UE. Voir votre distributeur agréé pour plus de détails.

Estimado cliente,

Impedenza d'ingresso

20K ohm

Filtro subsonico
