BEDIENUNGSANLEITUNG HSD 7790 XORO

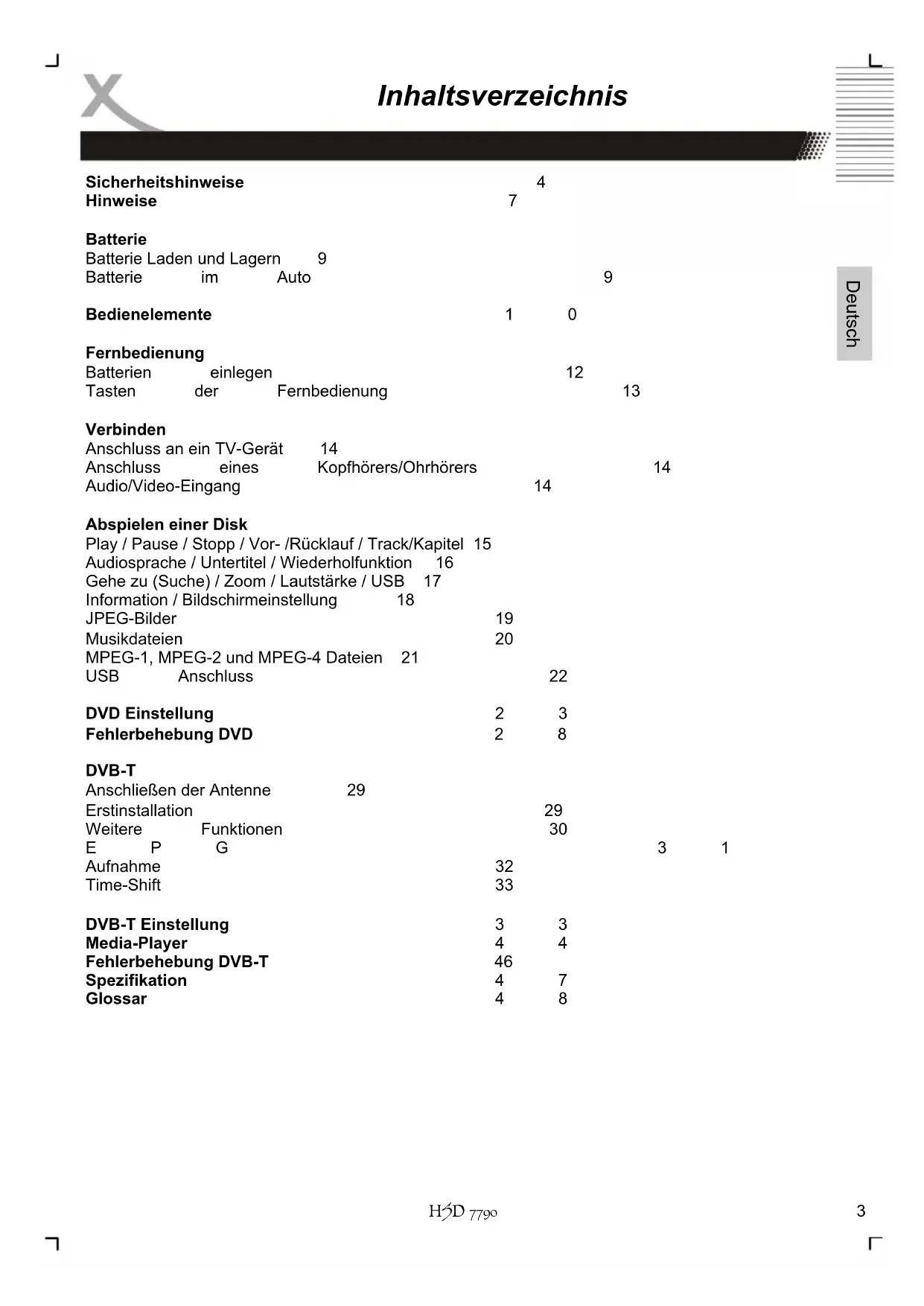

Sicherheitshinweise 4
Hinweise 7

Batterie

Batterie Laden und Lager 9

Batterie im Auto 9

Bedienelemente 1 0

Fernbedienung

Batterien einlagen 12
Tasten der Fernbediedung 13

Verbinden

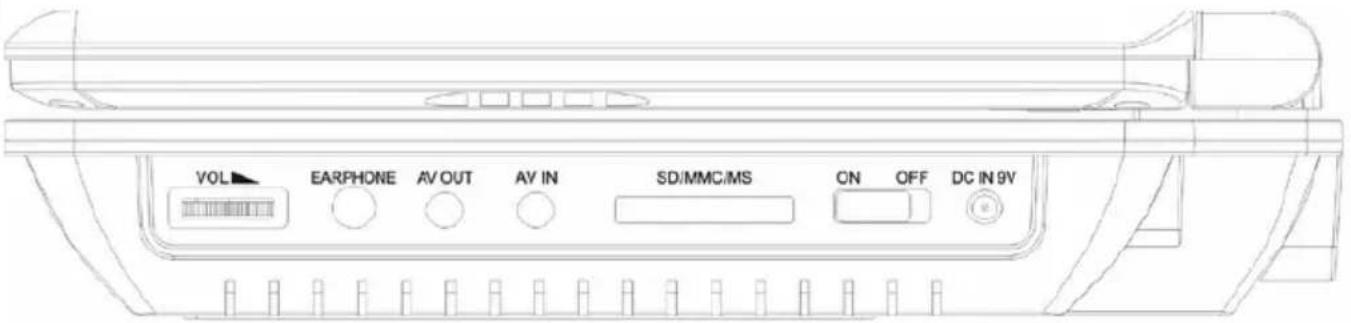

Anschluss an ein TV-Gerä 14
Anschluss eines Kopfhörers/Ohrhörers
Audio/Video-Eingang 14

Abspielen einer Disk

Play / Pause / Stopp / Vor-/Rücklauf / Track/Kapitel 15
Audiosprache / Untertitel / Wiederholfunktion 16

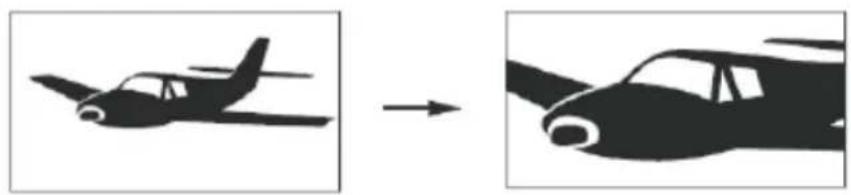

Gehe zu (Suche) / Zoom / Lautstärke / USB 17

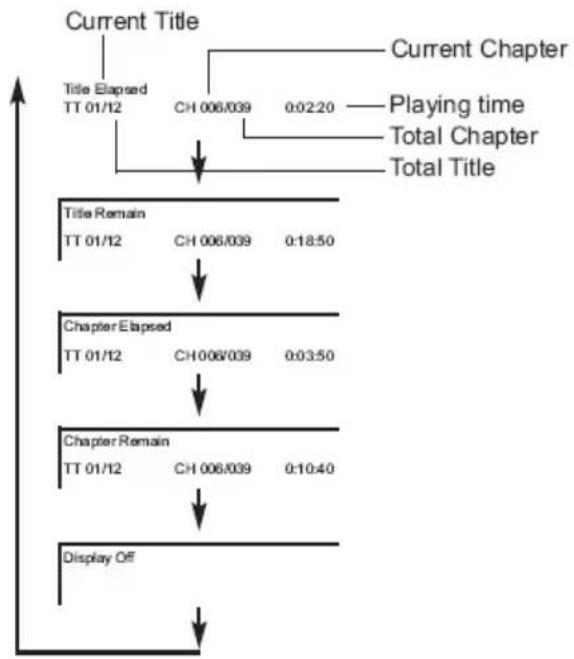

Information / Bildschirmeinstellung 18
JPEG-Bilder 19
Musikdateien 20
MPEG-1, MPEG-2 und MPEG-4 Dateien 21
USB Anschluss

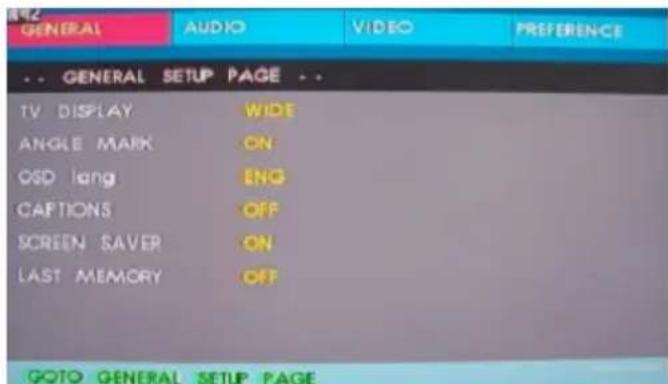

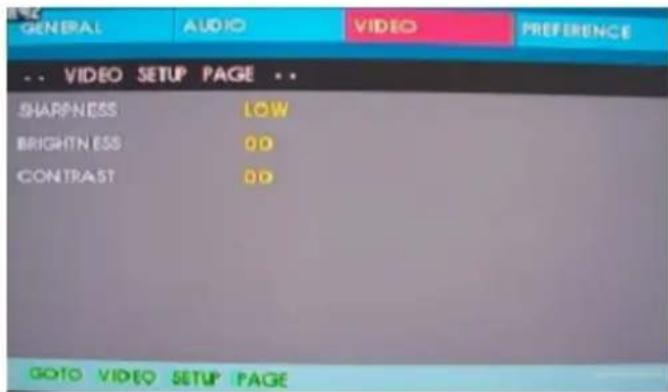

DVD Einstellung 2 3
Fehlerbehebung DVD 2 8

DVB-T

Anschließlich der Antenne 29
Erstinstallation 29
Weitere Funktionen 30

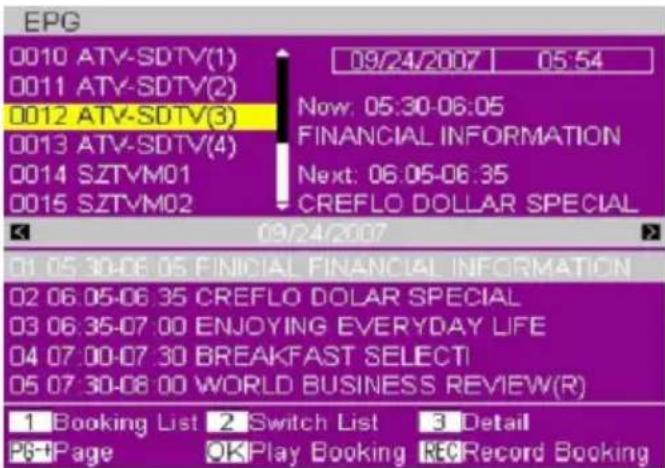

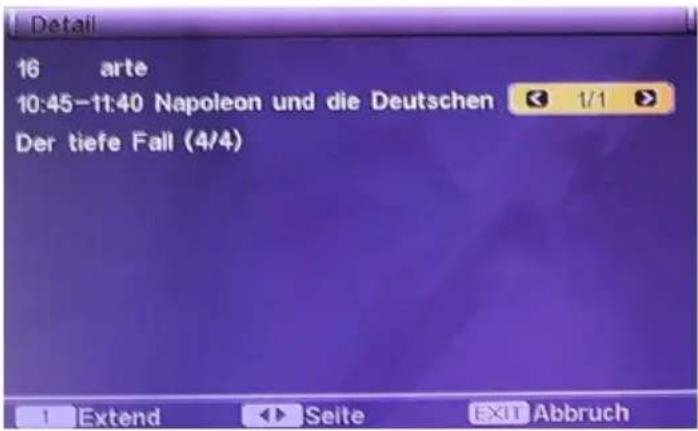

E P G 3 1
Aufnahme 32
Time-Shift 33

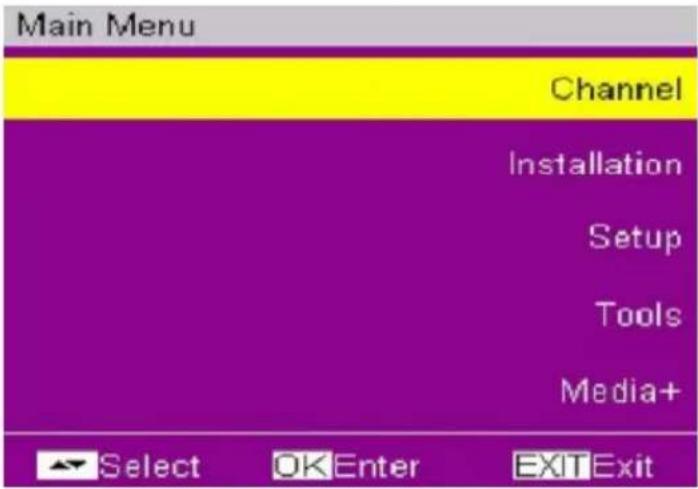

DVB-T Einstellung 3 3

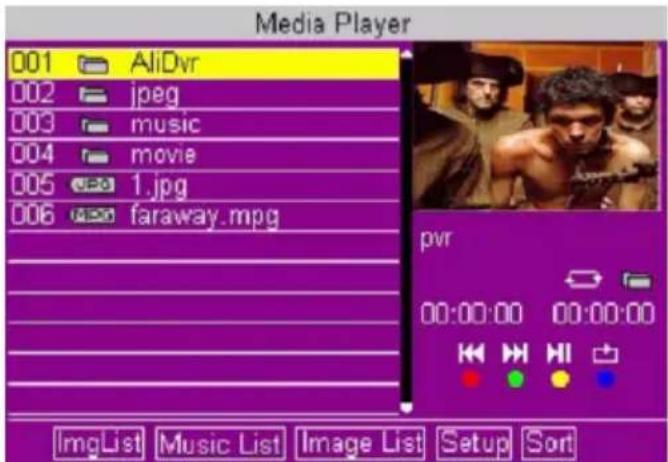

Media-Player 4 4
Fehlerbehebung DVB-T 46
Spezifikation 4 7
Glossar 4 8

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in thisen Handbuch hin, die unbedingt befolgt werden sollenn.

Das Gerät wurde getestet und entspricht It. FCC Norm den Standards eines Klasse B Audiospielers. Diese Standards wurden entwickelt, um Interferenzen mit anderenheimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und sollte wie in der Anleitung vorgeschreiben installiert werden. Ansonsten kann es zu Störungen des Radios oder Fernsehers kommt, zum Beispiel beim Ein- oder Ausschalten des DVD Spieler.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen theses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
3. Alle Hinweise und Warnungen, die in thisem Handbuch erwähnt werden, müssen eingehalten werden.

Laser

Dieses Gerat enthalt ein Lasersystem der Klasse 1.
1. Um austretende Strahlung zu vermeiden, sollte das Gerät nicht geöffnet werden.
2. Die Laserstrahlung kann Augenschäden hervorrufen.
3. Sollen Reparaturarbeiten notwendig sein, kontaktieren Sie einen Fachmann oder wenden Sie sich an ihren Handler.
4. Das Gerat ist nur von Servicemitarbeitern zu öffnen.
5. Sollte das Gerät in anderer Weise als der hier beschriebenen genutzt werden, könnte die zum Austritt von gefährlicher Laserstrahlungen führen.

Verwendung

1. Verwenden Sie das Gerät nur zu dem Abspielen von Video-DVD, Video-CD und Audio-CD.
2. Abspielen von Inhalten (Video, Bilder und Musik) von USB-Speichermedien.
   3.itte beachten Sie, dass der USB Anschluss mit dem DVD-Player gekoppelt ist.
3. Empfang von digitalen terrestrischen Programmen (DVB-T).
4. Aufnahme von Sendungen auf SD Speicherkarten (PVR Ready).
   6.utzung der Time-Shift-Funktion (nur bei eingelegter SD-Speicherkarte).
5. Abspielen von Inhalten (Video, Bilder und Musik) von SD-Speicherkarten.
6. Jeone andere Verwendung ist nicht gestattet.

USB Anschluss

Am USB Anschlussarf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

Stromversorgung

1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Voltzahl betrieben werden. Sollten Sie die Strom Starke nicht kennen, Fragen Sieitte einen Elektriker.
3. Dieses Gerat darf nicht in der Näre von Feuchtigkeit und Wasser positioniert werden.
4. Stellen Sie das Gerät nicht auf eine instabile Fläche. Der DVD-Player können beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollenn nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
5. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sieitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
6. Wenn Sie den Stecker aus der Steckdose Herausziehen sollen,ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel konnte ansonsten reifen.
7. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetaucht werden, vergewissem Sie sich, dass das Gerät wieder sicher Funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollenn Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall, dass das Gerät langere Zeit nicht genutzt wird.
8. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längerere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlagen.
9. Eine Außenantenne sollt nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tõlich enden kann.
10. Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich, dass diese oder das Kabel geerdet sind.
11. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
12. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
13. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
14. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerätarf nur mit einem feuchten Tuch gereinigt werden.
15. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie den Player länger nicht nutzen.

Batterie

1. Die Batterie (Akkumulator) ist Teil des Gerätes und intern eingebaut.
2. Offnen Sie nicht das Gerät, um an die Batterie zu gelangen.
3. Es besteht das Risiko von Verbrennungen und Feuer bei falscher Benutzung. Öffnen, beschädigten oder überladen Sie die Batterien nicht und verhindern Sie Kontakt mit Feuer und Wasser.
4. Batterien gehoren nicht in den Hausmüll. Jeder Verbraucher in der EU ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben. Die Batterien werden dadurch einer umweltschonenden Entsorgung zugeführrt.
5. Die Spannung während des Aufladensarf nicht über 9 V liegen.
   6.itte beachten Sie die gesonderten Hinweise in der Anleitung.

SICHERHEITSHINWEISE

Deutsch

Betrieb und Aufstellung

1. Wahrend der Wiedergabe dreht sich die Disk sehr schnell.itte offen und bewegen Sie den Player nicht, sonst konnte die CD beschadigt werden.
2. Schlieben Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
3. Stellen Sie das Gerät nicht auf eine instabile Fläche. Der DVD-Player konnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollenn nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
4. Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige Stopps, unebene Flächen konnten darauf sorgen, dass der Wagen evtl. umkippt.
5. Der Player kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei konnen Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirm-schoner oder schalten Sie das Gerät aus.
6. Betreiben Sie den Player nie permanent im 4:3 Modus. Dies konnte bei langere Benutzung zu Schaden am Bildschirm führen.
7. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies konnte zu Schäden an den Laatsprechern führen, wenn eine laute Passage kommt.
8. Legen Sie ausschließlich CDs oder DVDs in das Laufwerk.
9. Ziehen Sie den Stecker während eines Gewitters aus der Steckdose.
10. Die Öffnungen des Gehäuses dienen der Luftung, damit das Gerät nicht überhützt. Diese müssen immer frei gehalten werden.
11. Das Gerät sollt nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
12. Vermeiden Sie Hitzestau am Gerät.
13. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüessen.
14. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
15. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeintrachtigt die Funktion und könnte zu Schädigungen führen.

Servicefall

1. Führn Sie Reparaturen niemals selbst durch,itte überlassen Sie dies immer qualifiziertem Personal.
2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
d. Wenn das Gerät trotz richtiger Anwendung nicht Funktioniert. Ändern Sie nur die Einstellungen, die hier beschreiben werden. Das Ändern anderer Estellungzieht eine kostspelige Instandsetzung eines Technikers nach sich.
e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen auf- weist.

1. Verwenden Sie originale Ersatzteile oder Teile, die die selbst Eigenschaften besitzen. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.
2. Nach jeder Reparatur solte der Techniker Sicherheitschecks durchführren, um die richtige Funktionweise sicherzustellen.
   5.itte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.

Dies ist jeder keine Garantie dazu, dass diese Störungen nie auftreten konnen. Sollten diese Störungen bei Ihnen auftreten, probieren Sieitte folgenden:

• Positionieren oder richten Sie die Empfangs-Antenne anders aus.
• Vergroßern Sie den Abstand zwischen dem DVD-Player und dem gestörten Gerät.
• Stecken Sie den Netzstecker des DVD Players in eine andere Steckdose als das gestorte Gerät.
• Setzen Sie sich mit dem Handler oder einem Radio/Fernsehtechniker in Verbindung.

HINWEISE

Macrovision

U.S. Patens Nos. 4.631.603; 4.577.216; 4.819.098; 4.907.093; 5.315.448 and 6.516.132

Recycling Informationen

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden konnen. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmull.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffeilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmull.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohrstoffgewinnung zahlt.

Hinweise

Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

HSD7790
Fernbedienung mit Batterie
AC/DC Stromadapter
Audio/Video-Adapterkabel
Kopfhorer
- Adapterkabel für den Zigarettenanzünder
Bedienungsanleitung
- Garantiekarte

Hinweise:

• Veränderungen oder Modifizierungen der Bestandteile des Lieferumfangs führen zum Erlösen der Garantie.
• Transportieren und versenden Sie das Gerät ausschließlich in der Originalverpackung.
  -itte benachrichtigen Sie ihren Handler, wenn Sie Transportschaden feststellen.
  Entsorgen Sie das Verpackungsmaterial entsprechend den geltenden Vorschriften. Trennen Sie das Verpackungsmaterial nach Papier/Pappe und Plastik.

Eigenschaften

• Tragbarer MPEG-4 DVD-Player
  22,8 cm (9 Zoll) großer Bildschirm
• Digitales Panel mit einer Auflösung von 800 x 480 Pixel
• LCD Bildschirm mit LED Hintergrundbeleuchting
  USB Schnittstelle zum Abspielen von Medien-Inhalten (Film, Bilder oder Musik)
  DVD-Player ist kompatibel zu Video-DVD, DVD+R (W), DVD+R DL, DVD-R (W), DVD-R DL, CD-R (W), CD-ROM, Audio-CD
  DVD-Player spielt Video-DVD, VCD, SVCD, MPEG-1, MPEG-2, MPEG-4 (AVI Container), JPEG und MP3
  DVB-T TV Tuner
• EPG und Teletext
• SD-Kartenleser zum Abspielen von Medien-Inhalten (Filme, Bilder oder Musik)
• PVR Ready Funktion - nimmt DVB-T Sendungen auf SD-Speicherkarten auf
  Audio (Stereo)/Video Eingang
  Audio (Stereo)/Video Ausgang

Batterie aufladen und Lagerung

1. Die Batterie ist Bestandteil des Gerätes. Sie wird immer auch dann aufgeladen, wenn das Gerät mit dem Stromnetz verbunden ist.
2. Zum Laden der Akku-Einheit schalten Sie den DVD-Player zunachst aus. Schlieben Sie das Netzstromkabel (AC/DC) an den Netzstromeingang auf der linken Seite (DC IN) an. Stecken Sie dann das Netzstromkabel in die Steckdose.
3. Die mitgelieferten Batterien konnen bis zu 500 Mal aufgeladen werden. Es dauert ca. 4 bis 5 Stunden, bis die Batterien aufgeladen sind. Während des Ladevorgangs leuchtet die Lade-anzeige rot auf, nach vollständigem Laden leuchtet sie grün auf. Eine vollständig aufgeladene Batterie kann das Gerät bis zu 2,5 Stunden mit Strom versorgen. Der Energieverbrauch ist damit abhängig von Bildschirmhelligkeit, Lautstärke etc.
4. Lagertemperatur und Feuchtigkeit (bei kurzer Lagerung) Aufbewährung nur in einem trockenen Umfeld mit geringer Luftfeuchtigkeit (max. 85% ) und einer Lagertemperatur zwischen 20^ und +45^ .
5. Der Akku darf nicht in Kontakt mit aggressiven Gasenkommen. Wenn diese Bedingungen nicht eingehalten werden, kann es zur Korrosion der metallischen Teile und damit zum Austritt von Batterieflüssigkeit kommt.
6. Lagerung über einen längeren Zeitraum (> 2 Jahre, -20°C bis +35°C) Eine langere Lagerdauer kann zum Entladen der Batterien führen. Bei längerer Lagerdauer sollen den Batterien bei Temperaturen zwischen +10°C und +30°C gelagert werden.
7. Nach längerer Lagedauer kann es vorkommen, dass die Ladeleistung der Batterien zunachst gemindert ist. Durch mehrfaches Ent- und Aufladen erlangen die Batterien aber wieder ihre ursprüngliche Leistung.
8. Wenn die Batterie für länger als 1 Jahr gelagert wird, sollte sie mindestens einmal pro Jahr aufgeladen werden, um ein vollständiges Entlagen, Korrosion und den Austritt von Batterieflüssigkeit zu vermeiden.
9. Batterie nie ins Feuer werfen, nicht erhitzen und nicht ins Wasser werfen.
10. Batterie damit nicht geöffnet werden.

Gerät im Auto

1. Bitten verwenden Sie ausschließlich den originalen Fahrzeugadapter.
2. Der 9 V Zigarettenzünderadapter wird für Fahrzeuge verwendet, die eine 12 V Stromversorgung mit negativer Erdung haben.
3. Falls der Zigarettenanzünder oder der Zigarettenanzünderadapter verschmutzt ist, wird der Anschluss durch das schlechte Leiten des elektrischen Stroms besteht. Achten Sie auf saubere Kontakte am Zigarettenanzünderadapter und auf einem sauberen und nicht korrodierten Zigarettenanzünder.
4. Ziehen Sie die Batterie bei Benutzung des Zigarettenanzünderadapter ab.
5. Der Fahrzeugführerarf nie wahrend der Fahrt am Gerat hantieren und keine Video auf dem Player anschauen.
6. Verwenden Sie zum Aufladen keinen Auto-Adapter.
7. Nach dem Gebrauch den Zigarettenanzünderadapter entfernen.
8. Verwenden Sie den mitgelieferten Zigarettenanzünderadapter nicht mit anderen Geräten.

Hinweise:

• Laden Sie niemals die Batterie mit dem Zigarettenanzünderadapter auf.
• Ziehen Sie die Batterie vor der Benutzung mit dem Zigarettenanzünder ab.

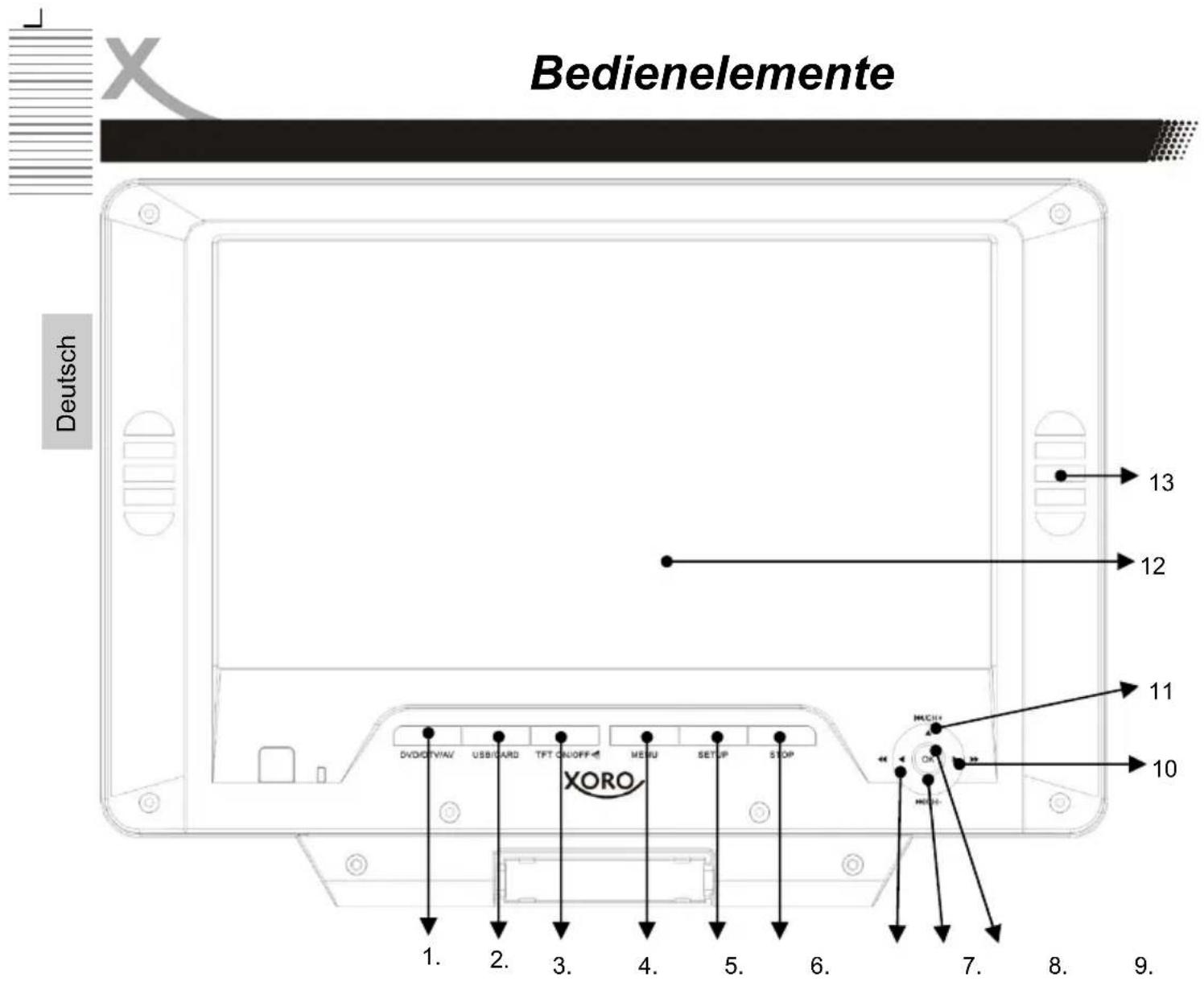

Die Elemente des HSD 7790

1. DVD/DTV/AV Taste
2. USB/CARD Taste
3. TFT An/Aus-Schalter (TFT ON/OFF)
   4.DVD:MenuTaste(MENU)
4. Einstellungstaste für DVD und DVB-T (SETUP)
5. DVD: Stopp Taste (STOP)
6. DVD: Schnelles Spulen ruckwarts (<<); Linke Navigationstaste
7. DVB-T: Kanalwechsel (CH-); DVD: Nächstes Stück/Kapitel/Datei; Navigationstaste UNTEN
8. Bestätigen Taste (OK); DVD: Wiedergabe starten oder Pause Taste
9. DVD: Schnelles Spulen vorwärts () ; Rechte Navigationstaste
10. DVB-T: Kanalwechsel (CH+); DVD: Vorheriges Stück/Kapitel/Datei; Navigationstaste OBEN
11. LCD Bildschirm
12. Laatsprecher

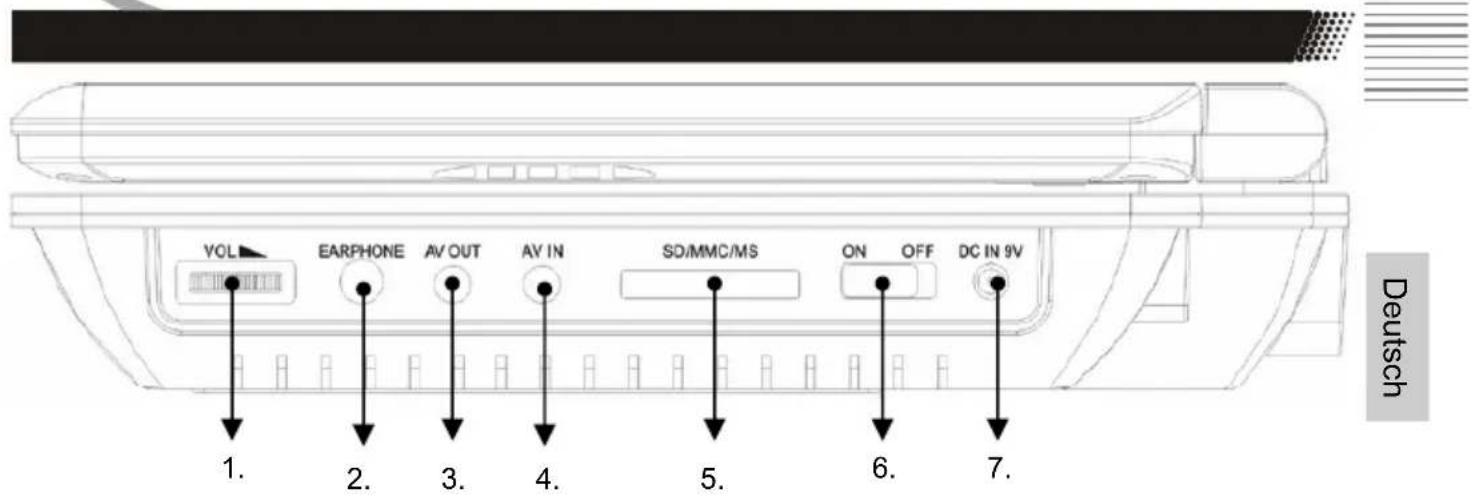

Bedienelemente

Rechte Seite

1. Lautstärkeregler (VOL)
2. Kopfhorerausgang (EARPHONE)
3. Audio/Video Ausgang
4. Audio/Video Eingang
5. SD/MMC/MS Kartenleser
6. AN- und Aus-Schalter ON/OFF)
7. DC 9 Volt Eingang

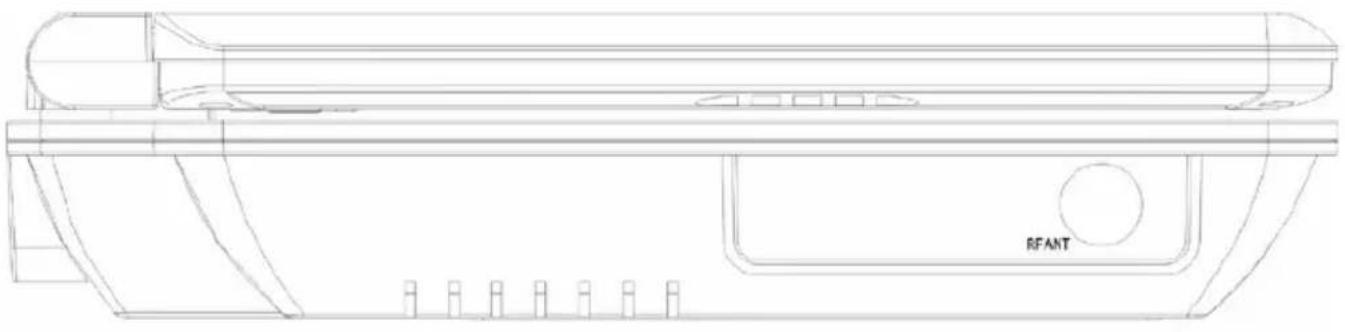

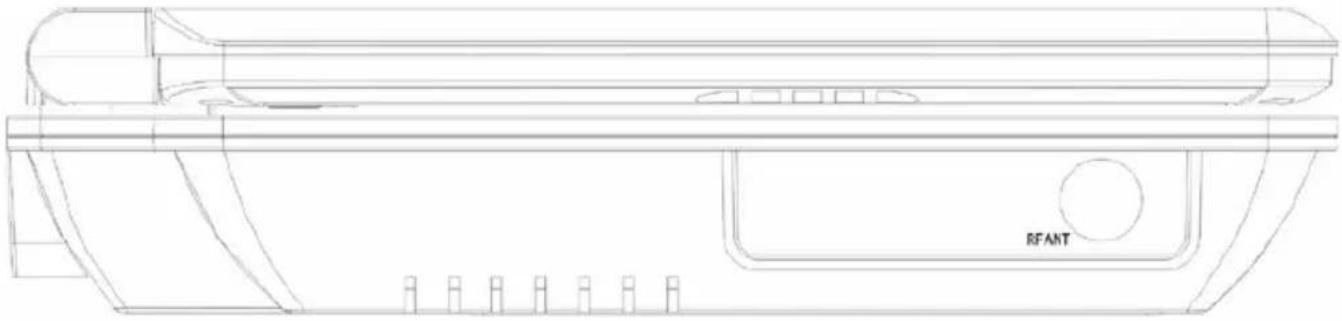

LinkeSeite

Auf der linken Seite befindet sich der Antenneneingang

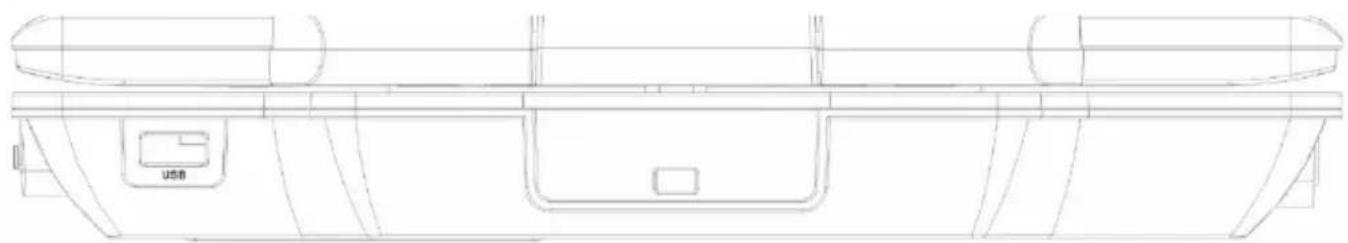

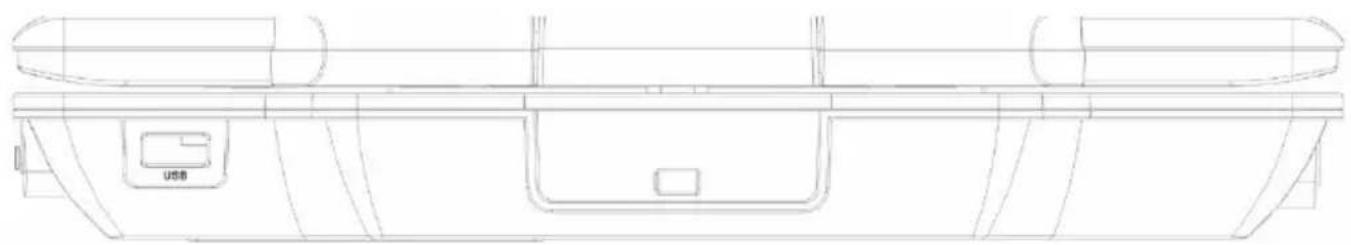

Rückseite

Auf der Rückseite befindet sich der USB Anschluss.

H5D 7790

Fernbedienung

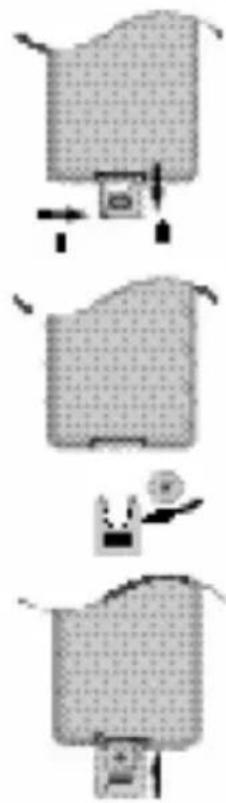

Fernbedienung-Batterie und Bedienung

1. Öffnen Sie das Batteriefach.
2. Die Batterien für die Fernbedienung sind mit Folio umgepackt.itte entfernen Sie die Folio.
3. Legen Sie die Batterien in das Fach ein. Achten Sieitte beim Einlegend der Batterie auf die richtige Polaritat (+ / - )
4. Schieben Sie die Batterieiklappe wieder auf.
5. Richten Sie die Fernbedienung immer auf das Sensor-Feld des DVD-Players. Die Entführung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel nicht länger als 60^ sein.
6. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den HSD 7790 eine langere Zeit nicht benutzen.

Hinweise:

1. Entfernen und erneuern Sie alte Batterien. Sie konnen auslaufen und die Fernbedienung beschädigen.
2. Austretende Batterieflüssigkeit mit einem Tuch entfernen.
3. Wenn die Batterieflüssigkeit mit der Haut in Kontakt kommt,itte die betroffene Stelle sofort saubern/waschen.
4. Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie dazu einen Arzt auf.
5. Bei Augenkontakt die Augen auswaschen und einem Arzt aufsuchen.

Fernbedienung

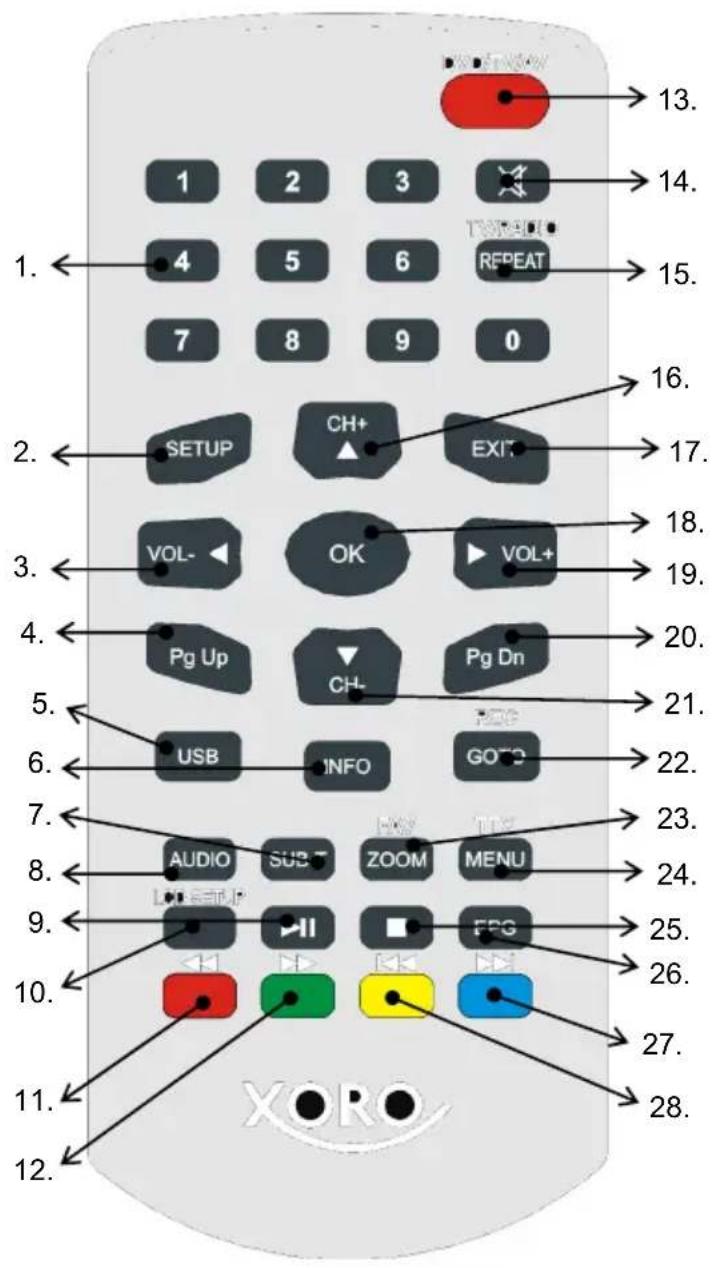

TastendernFernbedienung

Die Tastenbelegung der Fernbedienung

1. Numerische Tasten (0 ... 9)
2. Einstellen-Taste (SETUP)
3. Lautstärke verringern (VOL-) / Navigationstaste Links
4. Seite OBEN Taste (PgUp)
5. USB Taste
6. Informationstaste (INFO)
7. Untertitel-Taste (SUB-T)
8. Audio-Taste
9. Abspielen/Pause-Taste (PLAY/ PAUSE)
10. LCD Einstellen-Taste (LCD SETUP)
11. Schneller Rücklauf (<<) ; DVB-T Modus: Rote Funktionstaste
12. Schneller Vorlauf-Taste (>>) ; DVB-T: Grüne Funktionstaste
13. DVD/DVBT/AV Taste
14. Stummschalten (MUTE)
15. Wiederholen Taste (REPEAT); DVB-T: TV/Radio Taste
16. DVB-T: Kanalwechsel Taste (CH+); Navigationstaste OBEN
17. Beenden Taste (EXIT)
18. Bestätigen Taste (OK)
19. Lautstärke erhöhen Taste (VOL+); Navigationstaste Rechts
20. Seite UNTEN Taste (PgDn)
21. DVB-T: Kanalwechsel Taste (CH-); Navigationstaste UNTEN
22. Suche Taste (GOTO); DVB-T: Aufnahme Taste (REC)
    23.DVD:VergroBern Taste (ZOOM); DVB-T: Favoriten Taste (FAV)
23. DVD: Video-DVD Menu Taste (MENU); DVB-T: Teletext Taste (TEXT)
24. Stopp-Taste (STOP)
25. DVB-T: EPG Taste
26. DVD: Nächstes Stück/Kapitel Taste (>>|) ; DVB-T Blaue Funktionstaste
27. DVD: Vorheriges Stück/Kapitel Taste (>>|) ; DVB-T Gelbe Funktionstaste

Verbinden

Anschluss an einem TV Fernsehgerät

1. Schalten Sie den Strom am Gerät ab, bevor Sie es mit weiteren Geräten verbinden.
2. Verbinden Sie das Adapterkabel mit den 3,5 mm Klinkenstecker am AV OUT Anschluss.
3. Verbinden Sie das gelbe Kabel mit dem gelben Anschluß am Adapterkabel und mit VIDEO IN an der Seite des TV Fernsehgerätes.
4. Schalten Sie den HSD 7790 in den AV Out Modus, indem Sie die DVD/DTV/AV mehrmals drucken.
5. Verbinden Sie das weisse und rote Kabel mit dem Adapterkabel und mit dem Audioeingang des TV Fernsehgerätes.

Neben einem Kompentenkabel (A/V-Kabel) können Sie auch den HSD 7790 über die Scartschnittstelle am Fernseher unter Benutzung eines AV/Scart-Adapters anschliessen.

Anschluss eines Kopfhörers

1. Kopfhörer mit einem 3,5mm Klinkenstecker können an these Gerat angeschlossen werden.
2. Regulieren Sie die Lautstärke mit den Lautstärkenregler VOL.
3. Achten Sie auf die Lautstärke bei der Benutzung von Kopfhörer und schützen Sie ihre Ohren vor zu lauten Gerauschen.

Hinweis:

Benutzen Sie nicht dauerhaft über einen längeren Zeitraum die Ohrhörer.

Audio/Video-Eingang

Der HSD 7790 verfügt auch über einen Audio/Video-Eingang.

1. Um das Bild eines andes Wiedergabegerates (z.B. Digitalkamera) auf dem LCD Bildschirm wiederzugeben, verbinden Sie das Audio/Video-Adapterkabel mit der Buchse AV IN und das andere Ende mit dem Audio/Videokabel und dem Wiedergabegerät.
2. Schalten Sie den HSD 7790 in den AV Modus, indem Sie die DVD/DTV/AV mehrmals drucken.

DVD-Player

1. Drücken Sie die MENU Taste, um zum Menu zu gelangen.
2. Drücken Sie Navigationstasten oder die numerische Tasten, um zu dem Titel zu springen.
3. Drucken Sie OK oder den PLAY Knopf.
4. Der Player startet vom ausgewählten Titel.

Titel 3

Titel 4

Hinweis:

Sie können auch die vorgegebene Titelnummer eingeben, um direkt auszuwahlen.

Ein Titel auf einer Video-DVD ist ein definierter und bestimmter Sektion. Wie in der keinsten stehenden Abbildung gezeigt, kann eine Video-DVD vier Titel enthalten. Hinter jedem Titel befindet sich zu, Beispiel ein Film oder Dokumentation. Die einzelnen Titel können tatsächlich auch weiter mit Kapitel unterteilt werden.

Wiedergabe unterbrechen (im Wiedergabemodus)

Drücken Sie PLAY/PAUSE auf der Fernbedienung oder die OK Taste und die Wiedergabe startet.

Wiedergabe unterbrechen (im Wiedergabemodus)

Drücken Sie PLAY/PAUSE auf der Fernbedienung während der Wiedergabe und das Bild hält an. Drücken Sie PLAY/PAUSE, um wieder in den normalen Modus zurückzukehren.

Wiedergabe unterbrenchen

Drücken Sie die STOP Taste, um die Wiedergabe zu unterbrechen.

Drücken Sie noch einmal auf die Taste PLAY/PAUSE, um die Wiedergabe von der letzten Position fortzusetzen.

Drücken Sie zweimal auf die Taste STOP, um die Wiedergabe vollständig zu stoppen.

Schneller Rück-/ Schneller Vorlauf

Drücken Sie << oder >> während des Abspielens auf der Fernbedienung und der HSD 7790 wechselt die Abspielgeschwindigkeit. Die Abspielgeschwindigkeit verdoppelt sich mit jedem weiteren Drücken der Taste. Die Sequenz ist:

Normal x2 x4 x8 x16 x32 Normal

Hinweis:

Manche Disk unterstützenden diese Funktion nicht.

Kapitel / Track

Drücken Sie während der Wiedergabe die |<< oder >>| Taste um das vorherige oder{nachste Kapitel, Musiktück, Bild oder Film zu starten.

DVD-Player

Audiospracheändern

Drücken Sie die AUDIO Taste während des Abspielens und der Player wechselt zu dem{nachsten Audiospur bzw. Audiosprache (wenn diese verfugbar ist). Meistens sind auf einer Video-DVD mehrere Sprachen hinterlegt. Sie konnen jeder einzeln Audiosprache durch mehrmalige Drucken der AUDIO Taste ansteuern.

Bei dem Abspielen einer MPEG-4 Datei mit z.B. Zwei Audiosprachen wechselt der HSD 7790 auch dieSprache mit dem Drucken der AUDIO Taste. Bei einer VCD worden die verschiedene Audiokanäle (Stereo, Links oder Rechts) gewechselt.

Hinweis:

Drücken Sie mehrmals die AUDIO Taste und dann gelangen Sie in der Regel zu der ursprünglichen Audiospur davon.

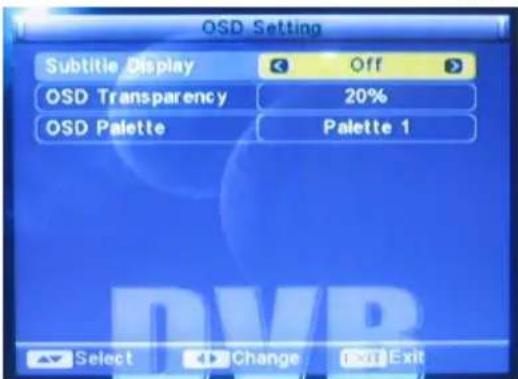

Untertitel auswahlen

Sie haben die Möglichkeit einen bevorzugten Untertitel, von denen die auf der DVD Video Disk enthalten sind auszuwahlen. Drücken Sie die SUB-T Taste während der Wiedergabe.

Ausblenden des Untertitelis

Drucken Sie die Untertitel-Taste während der Wiedergabe und der Untertitel wird ausgebendet.

Wiederholfunktion

Dieses DVD-Gerät gibt Ohnen die Möglichkeit, bestimmte Titel in Endlosschleife wiederzugegeben. (TITLE REPEAT, CHAPTER/TRACK REPEAT, A-B REPEAT).

1. Drucken Sie REPEAT während der normalen Wiedergabe.
2. Der REPEAT Modus wechselt jedesmal wenn Sie den Knopf drucken.

Abhängig von der Art der Disc (Video-DVD, VCD, order Daten)ändert sich die Wiederholenfungtion (REPEAT).

DVD-Video - Wiederhole Kapitel / Titel / Alle / Aus

Kapitel: Wiederholt das aktuelle Kapitel

Titel: Wiederholt den aktuellen Titel

Alle: Wiederholt alle Tracks/Titel einer Disc.

Aus: Schaltet die Wiederholenfungtion ab.

Video-CD, MPEG-1, MPEG-2, MEG-4, JPEG Disc - Wiederhole Track / Alle / Aus

Kapitel: Wiederholt das aktuelle Kapitel

Alle: Wiederholt alle Tracks/Titel einer Disc.

Aus: Schaltet die Wiederholenfungtion ab.

Musik-Disc - Track / Alle / Aus

Kapitel: Wiederholt das aktuelle Kapitel

Alle: Wiederholt alle Tracks/Titel einer Disc.

Aus: Schaltet die Wiederholenfungtion ab.

Hinweise:

1. Bei einer VCD mit PBC muss zuerst PBC deaktiviert werden, um die Wiederholenfungtion zu nutzen.
2. Die Wiederholenfunktion endet, wenn die Tasten NEXT oder PREV (|<< oder >>|) gedrück wird.

DVD-Player

Suche oder GOTO

Über das Bildschirmenu konnen Sie komfortabel beliebige Passagen eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:

1. Wahlen Sie die gewünschte Rubrik durch wiederholtes Drucken der Taste GOTO aus.
2. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In Abhängigkeit vom Typ des Mediums kann es sich damit beispelsweise um eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die Eingabe behmen Sie über die Zifferntasten vor. Nach kurzer Zeit beginnnt die Wiedergabe.

Zoom

Drücken Sie ZOOM während der Wiedergabe. Der DVD Player vergroßert das Bild im Zentrum. Drücken Sie Wahrend des Zoomens und der Zoopunkt verändert sich.

Bei dem mehrmaligen Drücken der ZOOM Tasteändert sich die Vergroßernfunktion in folgender Weise:

Hinweis:

These Funktion ist bei manchen Disc nicht verfügbar.

Lautstärke

Die gewündchte Lautstärke stellen Sie mit den Lautstärkentasten VOL+ / VOL- am Gerät ein.

Stummschaltung

Drücken Sie die MUTE Taste und der Ton wird ausgeschelt. Um den Ton wieder zu horen, drucken erneut die MUTE Taste auf der Fernbedienung.

USB Anschluss

Sie haben die Möglichkeit这部电影, Bilder und Music von USB Speicher wieder zugeben. Schlieben Sie das USB Adapterkabel am USB Anschluss des HSD 7790 an und verbinden Sie dann ihren USB Speicher. Drücken Sie dann die USB Taste und der USB Anschluss wird aktiviert.

Hinweis:

Am USB Anschlussarf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

Informationsanzeige

Dieser DVD-Player zeigt den Betriebsstatus und DVD-Informationen auf dem Bildschirm an. Drücken Sie dazu die OSD Taste.

Mit dieser Funktion konnen Sie folgende Informationen auf dem Fernseher sehen:

• Aktueller Track und die Gesamtanzahl der Tracks (TT 01/22)
• Aktuelles Kapitel und Gesamtanzahl der Kapitel (CH006/009)
  Abgespielte Zeit

Mit dem mehrmaligen Drücken der Display Taste folgen weitere Informationen:

Abgelaufene Zeit des Titels (Title Remain)
- Verbleibene Zeit des Titels (Title Elapsed)
Abgelaufene Zeit des Kapitels (Chapter Remain)
- Verbleibene Zeit des Kapitels (Chapter Elapsed)

Im Falle einer Audio-CD/MPEG-4 Videodateien erschinen folgende Informationen:

• Abgelaufene Spielzeit (Single Remain)
• Verbleibene Zeit des Spielzeit des Stückes (Single Elapsed)

Hinweis:

Drücken Sie OSD während des Abspielens, um das On-Screen Display zu starten. Zum Beendenitte wieder OSD drucken.

Bildschirmeinstellungen

Mit verschiedene Einstellungen konnen Sie das Erscheinungsbild des Bildschirmes verändern. Drücken Sie hierzu die LCD SETUP Taste auf dem Gerät oder auf der Fernbedienung. Einmaliges Drucken der Taste startet die Einstellungen. Um die entsprechenden Einstellungen zu aktivieren, müssen Sie die LCD SETUP Taste mehrmals hintereinander drücken.

Die Einstellungen für den Bildschirm sind Helligkeit, Kontrast, Farbton und Aspektverhältnis. Mit den Optionen Helligkeit, Kontrast und Farbton können Sie die Darstellung des TFT Bildschirmes beeinflussen oder gegebenenfalls korrigieren. Die einzelnen Werte werden mit der linken und rechten Taste des Navigationskreuzes auf dem Gerät oder mit der Fernbedienung verändert.

Die Einstellung Aspektverhältnis ist speziell zu dem Ändern der 16:9 und 4:3 Darstellung.

1. Wird ein Film im 16:9 Aspektverhältnis gezeigt,itte verwenden Sie die Werkseinstellung 16:9.Dann wird das Bild unverzerrt wiedergegeben.
2. Wenn eine Film im 4:3 Aspektverhältnis vorliegt,itte wechseIn Sie die Bildschirmdarstellung von 16:9 und 4:3.Andernfalls ist das Bild verzerrt.

DVD-Player

JPEG-dateien

Sie konnen mit Ihr dem DVD-Player Fotos anschauen, die auf einer CD-R gespeichert sind. Die Fotos auf der Disk müssen im JPEG Format gespeichert sein.

1. Legen Sie die CD in das Diskfach.
2. Wahlen Sie einen Ordner oder ein Bild, das auf der CD enthalten ist

Bedingungen bei dem Abspielen einer JPEG Disc und der Anzeige von JPEG-Bildern

1. Achten Sie auf die Anzahl der Bilder auf einer Disc. Falls das Einlesen der Disc zu langle dauert, organisieren Sieitte Ihr Bilderarchiv neu. Entweder benutzen Sie dazu Ordnerstrukturen oder verwenden Sie wenigerer Dateien pro Disc. Das Limit von 650 Dateien sollte nicht übersritten werden.
2. Falls Sie nach dem Starten eines Bildes einige Zeit keine Anzeige besteht, dann kann das Bild eine zu große Auflösung haben. Reduzieren Sie ggf. die Auflösung des Bildes bis zu einer maximalen Auflösung von 2760x2048 pixel.
3. Idealerweise sollen den die Bilder nicht mehr als 1024x576 (16:9) oder 768x576 (4:3) Pixel haben.
4. Achten Sie auf die Dateierweiterung ihrer Bilder. Es werden nur JPEG Dateien unterstützt und angezeigt wenn diese die Dateierweiterung .jpg oder .jpeg haben. Andere Bildformate werden nicht unterstützen.

Nachdem die CD geladen ist, erscheint ein Menu auf dem Bildschirm. Drücken Sie OK, um die Ordinerinhalte anzusehen (wie unter in der rechten Spalte gezeigt wird).

DiaShow:

Am Ende ihrer Bilddiashow ist jeder Bild auf eine Miniaturbildgroße reduziert. Um ihre Diashow-Präsentation noch einmal anzuschauen, drücken Sie die Taste.

Wichtig: Lassen Sie den Player den Entwurf vonzwolf Bildern beenden, bevor Sie wieder die

Taste drücken, um die nächstenzwolf zu sehen. Am Anfang drücken Sie die OK Taste und die Präsentation beginnt.

Bild rotieren

Es gibt vier Transformationsmodi: „Umgekehrt“, „Gespiegelt“, „Links“ und „Rechts“: Diese Funktionen können nur bei normaler Wiedergabe eines aktuellen Bildes verwendet werden und werden automatisch abgebrochen, wenn ein neues Bild aufgerufen wird. Die verschiedene Transformationsmodi wahlen Sie wie folgt mit den Pfeil-Navigationstasten aus:

Umgekehrt/Normal
Gespiegelt/Normal
Nach links drehen
Nach rechts drehen

Hinweis:

These Funktionen stehen im ZOOM-Modus nicht zur Verfügung.

JPEG-dateien

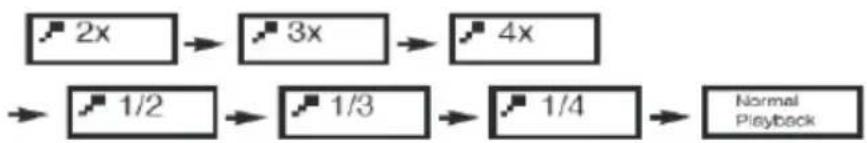

Zoom

Durch das Drucken der ZOOM Taste konnen die Bilder entweder vergroßert oder verkleinert werden. Damit ein Bild kleiner dargestellt werden soll, drucken Sie mehrmals hintereinander die ZOOM Taste.

Menü

Die MENU Taste wird verwendet, um Miniaturbilder in der Stop-Position anzuzeigen. Nachdem es aktiviert wurde, werden bis zuzwölf verkleinerte Miniaturbilder auf dem Bildschirm angezeigt. Die▶| Und |▶ Taste kann verwendet werden, um die{nachsten und vorherigen zwölf Bilder im aktuellen Verzeichnis anzuzeigen. Hinweis: Im Miniaturbildschirm, konnen Sie MENU aufrufen, um Hilfsinformationen zubekommen.

Abspielen von Musik während der Bildanzeige

Sie konnen während der Bildbetrachtung Musik horen.

1. Wahlen Sie die Musikdatei (komprimierte Musikformate)
2. Wahlen Sie das Bild.

Musik-Dateien

Disc

Der HSD 7790 kann MP3 oder WMA Dateien abspielen, wenn diese von CD-R, CD-RW, DVD-R oder DVD+RW kommt. Die maximale Anzahl der Musikdateien sollen nicht länger als 650 betragen. Achten Sie auf die Brenngeschwindigkeit ihrer selbst erstellen Disc. Sie sollen nicht länger als 16fach betragen. Nutzen Sie ausschließlich Markenrohlinge, die Ihr Brenner explizit unterstützen.

Audio-CD

Wenn eine Audio-CD ins Laufwerk gelegt wird, dann wird diese automatisch abgespielt. Informationen werden auf dem Bildschirm angezeigt.

Formate

Folgende Eigenschaften sollen Their Musikdateien haben:

1. Samplingfrequency: bis zu 8 - 48 kHz (MP3), bis zu 32 - 48kHz (WMA).
2. Bitrate: bis zu 8 - 320kbps (MP3), 32 - 192kbps (WMA).
3. Der HSD 7790 **mp3 und *.wma
4. Selfbst erstellte Disc sollenn nach der ISO 9660 Norm sein.
5. Dateinamen sollenn nicht großer als 8 Zeichen haben (ohne die Endung). Sie sollenn keine Sonderzeichen wie /?^*:< >1 etc enthalten.

Bitte achten Sie auf die entsprechenden Copyright Bestimmungen, wenn Sie entweder MP3 oder WMA Dateien aus dem Internet nutzen oder selbst diese Dateien erzeugen.

Abspielfunktionen:

Wahlen Sie ein Stück oder ein anderen Order
- Drücken PLAY/PAUSE zu dem Abspielen der Datei. Wiederholtes Drücken der Taste bewirkt eine Pause.
Um das Abspielen anzuhalten, drucken Sie die STOP Taste.
Mochten Sie das vorherige oder{nachste Stuck anhoren, drucken Sie dazu die PREV (|<<) oder NEXT (>>|) Taste.
Mit der REPEAT Taste konnen Sie die Wiederholungsfunktion aktivieren.
Mochten Sie ein Teilstück permanent wiederholen, so markieren Sie diese Teilstück mit der A-B Taste.
Schneller Ruck- wie schneller Vorlauf sind mit den Tasten << oder >> möglich.

MPEG-1, MPEG-2 und MPEG-4-Dateien

Der HSD 7790 kann Filmdateien in den Formaten MPEG-1, MPEG-2 oder MPEG-4 absielen.itte beachten Sie die folgenden Regeln:

1. Die Auflösung der Filmdateien sollenen maximal 720x576 Pixel betragen.
2. Der Name solln nicht mehr als 56 Zeichen enthalten.
3. Falls ein Zeichen nicht richtig erkannt wird (z.B. Sonderzeichen), so erscheint an der Stelle与此es „Zeichen.
4. Falls bei MPEG-4 Dateien der Abstand der einzelnen I-Frames mehr als 30 Sekunden beträgt, dann kann es zu Störungen während des Abspielens kommt.
   5.itte beachten Sie bei dem Erstellen der MPEG-4 Dateien dass Video und Audio nur mit der interleave" Option abgespielt werden konnen.
5. Dateien mit der Endung .avi, .mpg und *.mpeg werden angezeigt und ggf. abgespielt. Andere Formate sind unbekannt und werden ggf. auch nicht angezeigt.
6. Verschiedene MPEG-3 Codices werden unterszt. Sie müssen/sollten nach dem anerkannen Standard MPEG-4 Part 2 (MPEG-4 SP/ASP) erstellt worden sein. Andernfalls kann es zu Fehlern bei der Darstellung kommt.
7. Unterstützung Audioformate in den MPEG-x Dateien sind:

MPEG-4: AC3, PCM, MP3
- MPEG-1/2: MP2 / MPA
- Sampling Frequenz: 8 - 48 kHz (MP3)
Bitrate: 8 bis 320 kbps (MP3)

Abspielfunktionen:

Wahlen Sie eine Filmdatei oder ein andere- ren Order
- Drücken PLAY/PAUSE zu dem Abspielen der Datei. Wiederholtes Drücken der Taste bewirkt eine Pause.
Um das Abspielen anzuhalten, drucken Sie die STOP Taste.
- Mochtgen Sie das vorherige oder{nachste Stuck anhoren, drucken Sie dazu die PREV (|<<) oder NEXT (>>I) Taste.
- Mit der REPEAT Taste können Sie die Wiederholungsfunktion aktivieren.
Schneller Ruck- wie schneller Vorlauf sind mit den Tasten << oder >> möglich.

USB Anschluss

Der HSD 7790 verfügbar über einen USB Anschluss, der mit dem DVD Part verbunden ist.

Sie haben die Möglichkeit Filme, Bilder und Musik von USB Speicher wieder zugeben. Schreiben Sie das USB Speicher am USB Anschluss des HSD 7790 an. Drücken Sie dann die USB Taste und der USB Anschluss wird aktiviert. Der Inhalt des USB Flashspeicher wird ausgegeben und in dem Datebrowser angezeigt.

Hinweis:

Am USB Anschlussarf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

Unterstützte Formate und Bitrate von USB

Sie können von USB Speichermedien die gleichen Formate abspielen wie von Disk. Dies waren zum Beispiel JPEG, Musikdateien (kompremierte Formate) oder Videodateien (MPEG-1, MPEG-2 oder MPEG-4 Format).

Bitte beachten Sie, dass die Bitrate der Videodateien nicht grober als 2000 kbps sein darf.

Unterstützte Medien

Der USB-Anschluss untersucht eine Reihe von USB Speichersticks mit entsprechenden Größen. Der USB Speicher muss FAT32 formatiert sein, ansonsten wird dieser nicht erkannt.

Abspielfunktionen

Die Abspielfunktionen entsprechen je nach Art des Kontents (JPEG, Musik oder Video) denen der vorangegangenden Beschreibungen.

Sicherheitshinweis

Wenn Sie den USB Speicher entfernen möchten, drücken Sie die USB Taste und wechseln Sie in den DVD-Player Modus. Wenn das DVD Laufwerk aktiv ist, dann konnen Sie den USB Speicher entfernen.

Allgemeines

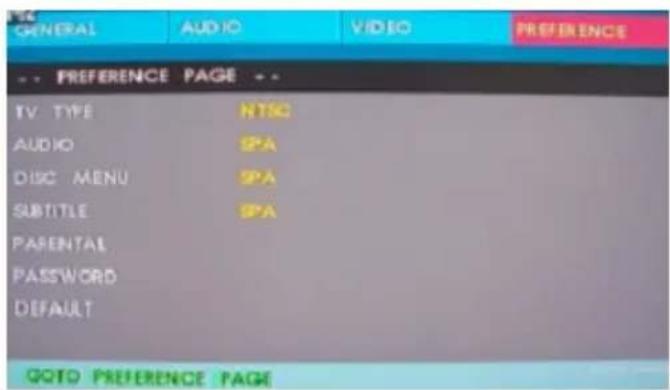

Hinter den Einstellungen (SETUP) befinden sich die vielfältigen Optionen die die Ausgabe, Anzeige, Navigation einer Video-DVD und mehr beeinflussen.

1. Drücken SETUP auf Fernbedienung um in Einstellungsmenu zu gelangen.
2. Drucken Sie OK um in die einzelnen Optionen und Submenüs zu gelangen.
3. Navigieren Sie mit den Pfeiltasten zu den einzelnen Einstellungen.
4. Drücken Sie SETUP wiederholt, dann werden die Einstellungen übernommen und Sie konnen das Einstellungsmenu verlassen.

Vier übergeordnete Kategorien hat das Einstellungsmenu:

Allgemeines Setup, Analogausgang Setup, Dolby Digital Einstellungen, Vorzugseinstellungen, Passwort Einstellungen und DVB-T Einstellungen.

Allgemeines Setup

Das Allgemeine Setup enthalt folgende Untermenü: TV BILDSCHIRM, WINKELZEICHEN, OSD SPRACHE, GEHÖRLOS TITEL, BILDSCHIRM-SCHONER und LETZTER SPEICHER.

TV Bildschirm

Die Einstellung verändert die Darstellung des Videos auf dem Bildschirm und agiert unabhängig von den TFT Einstellungen.

4:3 PANSCAN

Mit dieser Einstellung wird bei dem versucht wird, einen Teil des Widescreen-Bildes, das im Kino gezeigt wird, auf einem 4:3-Fernsehbildschirm darzustellen. So kommt es, dass im Schnitt ein Film im Fernseher nur 33 - 50 % des Kinofilmbildes enthalt.

4:3 Letterbox

Die andere Möglichkeit, dem Problem der Darstellung eines zu

großen Films auf einem zu klinen Fernseher anzuzeigen, bei dem oben und unter schwarze Balken entstehen, der Film aber im Schnitt zu mindestens 90% angezeigt wird.

16:9

Die Begriffe Breitbartld oder Widescreen (engl. fur Breitbart) wird allgemein, etwa bei der Vermarktung von DVD- und VHS-Filmen, fur alle Bildformate verwendet, die breiter als das Standardfernsehformat von 1,33:1 (4:3) sind, unabhängig davon, ob der Film im Letterbox-Format innerhalb eines 4:3-Rahmens oder anamorph gespeichert ist - in der Regel in Formaten ab etwa 1,66:1, haufig 2,35:1 und bis hin zu 2,76:1. Als "Breitbildfernseher" werden meinest Geräte mit einem Seitenverhältnis von 16:9 (ca. 1,78:1, nahezu dem ebenf als gängigen Kinoformat von 1,85:1 entsprechend) bezeichnet.

Winkelzeichen

Falls die Video-DVD mit alternativen Kameraperspektiven in einer Szene aufgenommen wurde und diese auch auf der Video-DVD verfügbar sind, dann wurde bei Anwesenheit in der linken oberen Ecke des Bildschirmes ein Kamerazeichen auftauchen. Im SETUP können Sie die Anzeige entweder ganz unterträcken (Aus) oder aktiviert setzen (Ein).

DVD Einstellungen

OSD Sprache

These Einstellung definiert die Sprache des Setups und Meldungen des Players.

Gehorlos Titel

Gehörlos Titel sind eine spezielle Form der Untertitel, die kein dem gesprochenem auch Gerausche schriftlich anzeigt. Dies konnen zum Beispiel „Telefonklingeln“, „Schritte“ oder „Buummmm“ sein. Sie konnen die Funktion aktivieren oder deaktivieren.

Hinweis:

Nicht alle Video-DVD's enthalten diese spezielle Form der Untertitel.

Bildschirmschoner

Der Bildschirmschoner wird immer dann aktiv (wenn dieser eingeschaltet ist), wenn das Abspielen einer Disc unterbrochen (PAUSE), beendet (STOPP) wurde oder sich keine Disc im Laufwerk befindet. In diesen Fälle startet der Bildschirmschoner nach ca. 3 Minuten.

Der Bildschirmschoner kann auch deaktiviert werden.

Hinweis:

Um ein Einbrennen in den Bildschirm zu verhindern,itte aktivieren Sie den Bildschirmschoner.

Letzter Speicher

Wenn these Option aktiv ist (ON), dann wird die letzte Position bei einer Video DVD gespeichert und nach dem Ausschalten an der gleichen Stelle fortgesetzt.

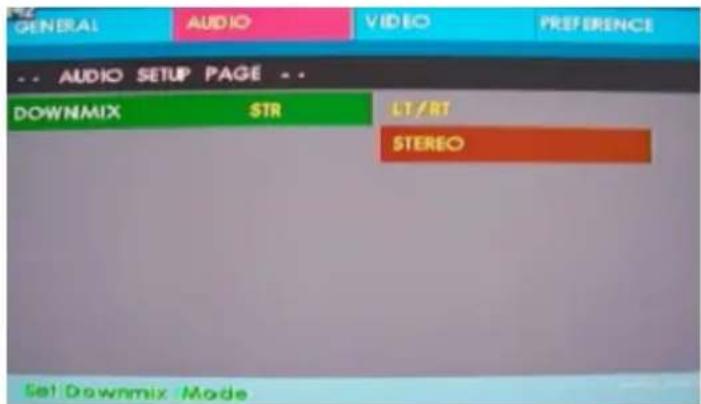

Audio Einstellung

Unter dieser Kategorie befindet sich nur die Einstellung „Downmix".

Downmix

TheseinstellungermoglichdieArtderanalogenTonausgabe.

LT/RT:

Wenn Sie den HSD 7790 an einem externen Dolby Pro Logic Decoder anschließen. Dolby Pro Logic ist eine analoges Mehrkanalsystem. Dabei wird aus einer Stereouelle der Mehrkanalton dekodiert.

Stereo:

Wahlen Sie diese Option, wenn Sie den Tonausgang direkt an einem 2.0 aktiven Laufsprechersystem anschließen.

Video Einstellung

In den Videoeinstellungen sind folgende Optionen Scharfe, Helligkeit und Kontrast.

Scharfe

Die Einstellung Scharfe enthalt drei Optionen, Stark", Mittel und Wenig. Die Option, Wenig (Low) zeitnet das Bild sehr stark weich.

D

Helligkeit und Kontrast

Die beiden Einstellungen können über die Pfeiltasten < (Links) oder > (Rechts) verändert werden und erlauben individuelle Einstellungen bei der Helligkeit und dem Kontrast.

Vorzugseinstellungen

Die Vorzugseinstellungen enthalten einige grundlegende Parameter, wie „TV TYP“, „AUDIO“, „UNTERTITEL“, „DISK MENÜ“, „KINDERSICHERUNG“, “PASSWORT” und „GRUNDEINSTELLUNG”.

Hinweis:

Einge Optionen bei den Vorzugseinstellungen sind nur dann wahlbar, wenn sich keine Disc im Laufwerk befindet, bzw. wenn die Laufwerksklappe geöffnet ist.

TV TYP

Hier stellen Sie bei der Videoausgabe das entsprechende TV System ein. Zwischen den beiden TV Systemen PAL und NTSC gibt es eine Reihe von Unterschiede wie z. B Farbraum, Auflösung und mehr.

PAL

Benutzen Sie die Option PAL wenn Sie den HSD 7790 mit einem PAL Fernseher verbinden. Dabei wird im Falle einer NTSC Video-DVD die Videoausgabe nach PAL gewandelt.

NTSC

Benutzen Sie die Option NTSC wenn Sie den HSD 7790 mit einem NTSC Fernseher verbinden. Dabei wird im Falle einer PAL Video-DVD die Videoausgabe nach PAL gewandelt.

Audio, Untertitel und Disk Menu

Mit diesen Optionen legen Sie fest, mit welcher Sprache das Startmenu einer Video-DVD startet (Disk Menu), welche Untertitelsprache angezeigt wird und welche Audiosprache bevorzugt wird. Diese Einstellungen werden nur dann ausgeführct, wenn die entsprechenden Sprachen auch auf der Video-DVD zur Verfugung stehen.

Vorzugseinstellungen

Kindersicherung/Jugendschutz

DVDs werden von einer Kontroll-Organisation nach ihrem Inhalt bewertet. Die Art der Kontrolle variiert von DVD zu DVD. Zum Beispiel konnen Sie, wenn es die DVD erlaubt, gewalttätige Szenen für Kinder oder das Abspielen der DVD komplett sperren.

1. Wahlen Sie „Vorzugseinstellungen“, drücken Sie OK.
2. Wahlen Sie, KI. Sicherung, drucken Sie OK.
3. Wahlen Sie „Rating" und drücken OK
4. Password eingeben und OK drücken. Voreingestellt ist 8806.
5. Drücken Sie SETUP um das Menu zu verlassen. Drücken Sie OK um in das Setup-Menu zu gelangen.

Die Ratings sind:

Level	Bedeutung
Kind.-Sich (Kinder Sicher) Für Kinder	geeignet
O. Altersp. (Ohne Alterseinstufung) Für alle Altergruppen geeignet
Freig ab 6 (Freigabe ab 6) Für Kinder	ab 6 Jahre geeignet. Eltern anwesend.
Freig. Ab 12" (Freigabe ab 12)	Unpassend für Kinder unter 12 Jahren
Freig. Ab 16" (Freigabe ab 16)	Für Kinder ab 16 Jahren unter Aufsicht
N.Frei U.16" (Nicht frei unter 16)	Jugendliche unter 16 Jahren dürfen den Film unter Aufsicht führen.
N.Frei U.18" (Nicht frei unter 18)	Jugendliche unter 18 dürfen nicht gucken
Adult (Erwachsene) Mündige Erwachsene
Aus Spiel alle Disk

Hinweis:

Einige Video-DVD enthalten keinerlei Ratings im Film. Daher kann die Kindersicherung auch nicht wirsam sein. Auch kommt es vor, dass die gedruckten Angaben zu dem Jugendschutz nicht mit dem tatsächlichen Rating übereinstimmt.

Default

These Einstellung stellt die Grundwerte des HSD 7790 zurück. Alle persönlichen Einstellungen werden gelöscht.

Hinweis!

Wenn diese Funktion ist aktiv, alle Einstellungen werden zurückgesetzt.

DVD Einstellungen

Password

These Option ist auch in Benutzung für die Kindersicherung. Mit dieser Option können Sie das Password ändern und damit auch die Änderung bei dem Rating der Kindersicherung blockieren. Das Standardpassword ist 8806.

1. Wahlen Sie „Vorzugseinstellungen“, drücken Sie OK.
2. Navigieren Sie mit den Pfeilasten zu der Option „Passwort" und drücken Sie OK.
3. Altes Password eingeben. Drucken Sie 8806.
4. Neues Password eingeben. Wahlen Sie ein vierstelligen Password aus.
5. Zur Bestätigung erneut eingeben.
6. OK drucken.

Bitte beachten Sie die folgende listened zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren. Technischer Kundenservice von Xoro/MAS:

Tel.: [phone]
- Internet: www.xoro.de/support.htm

Symptom	Korrektur
Kein Strom	• Stecken Sie den Stecker vorsichtig in die Steckdose • Kontrollieren Sie den Ladezustand der Batterie • Achten Sie auf die richtige Arretierung der Batterie. • Schalten Sie den Netzschalter ein.
Keine Wiedergabe	• Entfernen Sie die Laserpickup Schutz • Legen Sie eine bespiefte Disk ein (überprüfen Sie Disk-Typ und Filesystem). • Kontrollieren Sie den Inahl auf abspielbare Dateien • Legen Sie eine Disk mit der bespielen Seite nach unten ein. • Reinigen Sie die Disk. • Die Disk hat zuviele Kratzer. • Die DVD+/-RW muss finalisiert sein. • Flascher Regionalcode bei der Video-DVD • Entfernen Sie die Kindersicherung oder ändern Sie die Sicherheitsstufe.
Schwarz/Weiß wechselnd	• Vergewissern Sie sich, dass NTSC/PAL umgestellt wurde. • Die Vertikaleinstellungen des Fernsehers über prufen. • Makrovisionkopierschutz ist aktiv an einem VCR
Keine Untertitel	• Stellen Sie safer, dass die Video-DVD Untertitel hat. • Falsches MPEG-4 Untertitelformat. •itte benennen Sie die MPEG-4 Untertitel mit dem gleichen Dateinamen wie der Film (Film.avi und Film.srt).
Batterie arbeitet nicht	• Kontrollieren Sie ob die Batterie mit dem Stromkabel verbunden ist. • Wenn die Indikatorleuchte Rot aneigt, dann müssen Sie die Batterie wieder aufladen.
Kein Ton	• Überprüfen Sie die Lautstärke. • Ist der Kopfhörer richtig eingesteckt? • Überprüfen Sie die Audioeinstellungen. • AV-Verträker ist eingeschaltet? •itte wechseln Sie die Tonspur im Video.
Kein Bild/Ton am AV Ein-/Ausgang	• Achten Sie darauf, dass der LCD an ist. • Achten Sie auf die richtige Kabelverbidung • Schalten Sie die AV IN/OUT um.

Dieses Gerät verfügt über einen eingebauten DVB-T Empfänger. Um mit dem eingebauten DVB-T-Empfänger digitale terrestrische Programme empfangen zu konnen, müssen Sie ihre fest installierte Hausantenne anschließen. Falls Sie im Kernbereich des Sendegebieten empfangen, konnen Sie auch eine optionale passive oder aktive DVB-T Antenne verwenden.

Verbinden Sie das Kabel Ihrer DVB-T Antennenanlage bzw. Ihrer DVB-T Zimmerantenne mit der RF ANT Buchse auf der linken Seite des Gerätes.

Bitte stellen Sie sicher, das ein Empfang von DVB-T Signalen in Ihrw Gehngebiet zur Verfugung steht. Informationen zum Sendegebiet erhalten Sie im Internet unter: http:// www.ueberallfernsehen.de.

Um in den Genuss des digitalen Fernsehens zu kommt, mussen Sie den Player mit der DVD/DTV/ AV Taste auf dem HSD 7790 oder DVD/DTV/AV Taste der Fermbedienung in den DVB-T Modus schalten.

Schnellinstallation

1. Bei dem ersten Benutzen des HSD 7790 sollte nun ein Willkommensbildschirm erscheinen:

Easy Install

Region

France

OSD Language

English

Search

A. Andern Sie die Regionaleinstellung mittels der / Tasten.

B. Navigieren Sie mit den / Tasten zu der OSD Sprache und wahlen Sie ihren Sprache mit den / Tasten aus.

C. Wenn die Einstellungen angepasst wurden,uchen Sie mit den / Tasten das Feld O K^a auf und starten Sie den automatischen Suchlauf mit der OK Taste.

1. Falls kein Willkommensbildschirm nach dem ersten Anschalten des HSD 7790 im DVB-T Modus erscheint:

A. Setzen Sie das Gerät mittels den Werkseinstellungen zurück. Drücken Sie die SETUP Taste und navigieren Sie zu "Tools". Innerhalb dieser Option finden Sie die Einstellung "Werkseinstellungen". Bestätigten Sie dies mit der OK Taste und die Werkseinstellungen werden eingerichtet.

B. Der HSD 7790 wechselt danach in die Erstinstallation. Nehmen Sie die Einstellung wie offen beschrieben vor.

Wichtige Tasten und deren Funktionen

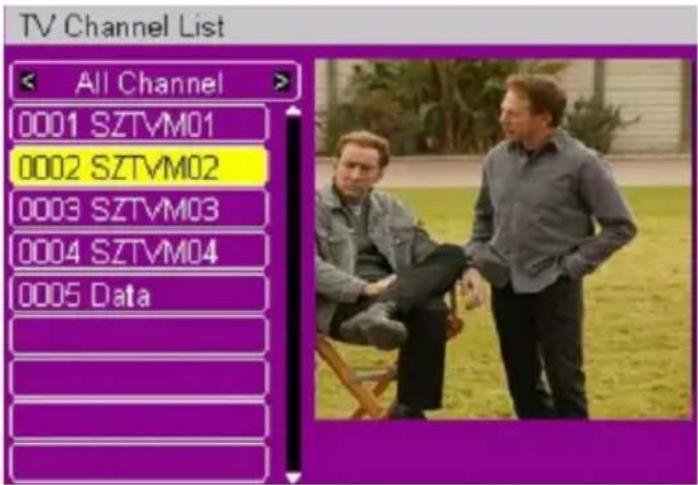

Kanalliste

Rufen Sie die Kanalliste durch das Drucken der OK Taste auf. Sie haben hier auch schon Zugriff auf die verschiedene Bearbeitungsfunktionen. Diese werden einige Seiten später erlautert.

Senderwechsel

Mit den Tasten / oder CH + / CH konnen Sie den TV Sender wechseln.

Tele-/ Videotext

Videotext aktivieren Sie über die TEXT Taste.

Subtitle

Wenn Sie zu einem TV Programm Untertitel angezeigt haben möchten, drücken Sie die SUB-T Taste.

Hinweis:

In Deutschland werden keine Untertitel bei DVB-T übertragen.

Navigieren bei den Einstellungen

Mit den Tasten des Navigationskreuzes ( / / ) können Sie sich in den verschiedenen Ebenen des Einstellungenmenü bewegen.

TV/Radio

Wenn Sie zwischen den TV und Radio wechseln möhlen, dann Drucken Sie die TV/RADIO Taste.

Hinweis:

In Deutschland wird über DVB-T keine digitalen oder analogen Radiosender übertragen.

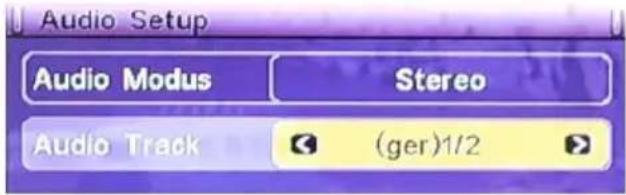

Audio Einstellung des TV Senders

Wenn Sie wahrend des Live-Bildes die AUDIO Taste auf der Fernbedienung drucken, dann haben Sie Zugriff auf die Audioeinstellungen des TV Sender.

Es werden zwei Optionen angezeigt, Audio-Modus und Audio-Track. Die beiden Optionen beinhalten weitere Unteroptionen. Sie können diese jeweils mit den / Tasten wechseln. Den Wechsel der beiden Hauptooptionen Audio-Modus und Audio-Track konnen Sie über die / Tasten erreichen.

Audio-Modus: Vorgabe der Tonausgabe (Stereo, Links, Rechts)

Audio-Track: Entweder Wechsel der Sprache (ARTE), zu einer digitalen Tonspur (wenn vorhenden) oder zu einer anderen Tonspur

Information

Wenn Sie die INFO Taste drücken, dann erhalten Sie eine Vielzahl von Innformation. Bei dem ersten Drücken der INFO Taste gelangen Sie zu der Übersicht: TV Sendername, aktive TV Programm, nachstes TV Programm und ob Teletext verfügbar ist.

Bei nochmaligen Drücken der INFO Taste erhalten Sie eine Übersicht der Frequenz des TV Senders, Datum, spezielle Informationen der DVB-T Übertragung und den beiden weiteren wichtigen Parameter „Signalstarke" und „Signalqualität".

Rot, Grün, Gelb und Blau

Mit diesen Tasten haben Sie bei dem Videotext einen Schnellzugriff auf die letzten besuchten Videotextseiten. Diese Tasten haben auch bei den verschiedenen Menü’s entsprechliche Funktionen.

Lautstärke

Mit den Tasten / (VOL+/VOL-) andern Sie die Lautstärke an dem DVB-T Empfänger.

EPG

Drücken Sie die EPG Taste und dann wird der elektronische Programm Führer aktiviert. Das EPG Fenster ist wie folgt aufgeteilt:

Links Oben: TV Senderübersicht

Rechts Oben: TV Programmtitel der aktuellen und der nachfolgen den Sendung.

Mitte: EPG Übersicht der folgenden TV Programme (insgesamt 7 Tage)

Unten: Tasten zur Navigationshilfe.

Der Bildschirmzeiger (Cursor) befindet sich in der TV Senderübersicht. Mit den / Tasten konnen Sie den Sender wechseln. Die EPG Anzeige wird für den nun aktiven Senderactualisiert.

Taste 2:

Wechsel aus der Senderliste zu der EPG Übersicht. Der Bildschirmzeiger befindet sich in der Mitte des EPG-Fensters.

Taste 3:

Hiermit konnen Sie die EPG Informationen der einzelnen Sendungen im Detail anzeigen halten.

REC Taste:

Wenn Sie eine Sendung ausgewählt haben und dann die REC Taste drücken, dann wird diese Sendung in die Booking-Liste übernommen. Wenn eine SD Karte eingelegt ist, dann wird diese Sendung aufgenommen.

/

Wechsel des Bildschirmzeigers von einer zur nachsten Sendung.

PgDn / PgUp:

Anzeige der{nachsten Seitenübersicht der TV Sender oder der TV Programme.

A

Anzeige der TV Sendungen des nachsten Tages. Durch mehrmaliges Drucken der / Tasten können Sie Tag für Tag weiterblättern (max. 7 Tage).

OK Taste:

Die markierte TV Sendung wurde „gebucht" und in die Timerprogrammierung (Booking List) übernommen. Die programmierte Sendung wird mit einem Herzsymbol markiert.

Taste 1: Übersicht der Timerprogrammierung (Book List)

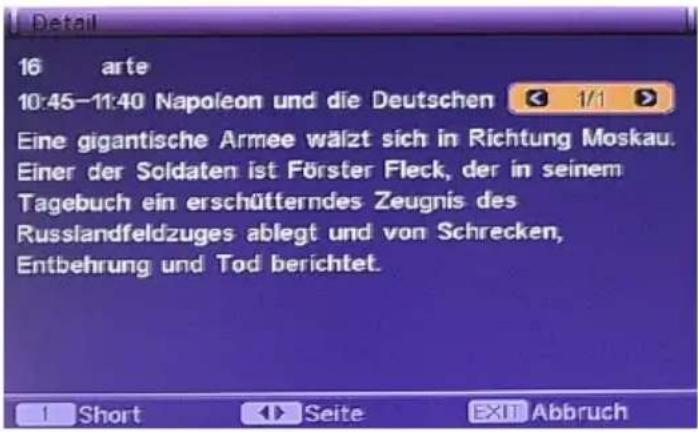

Die ausfuhrliche Ansicht der EPG Informationen (mit der Taste 3 aktiviert) zeigt ein verändertes Aussehen des EPG Fensters.

Es wird der Programmtitel angezeigt. Detailed Informationen der TV Sendung wird mit der Taste 1 angezeigt. Folgende Abbildung zeigt die erweiterte Ansicht.

Hinweis:

Manchmal kann es vorkommen, dass in der detailierten EPG Information den Hinweis „Keine Information“ oder „No Description“ erscheint. Häufig sind jedoch weitere Information vorhanden, dazu drücken Sie die Taste 1 und der weitere Inhalt angezeigt.

Mit der EXIT Taste können Sie die einzelnen Fenster wieder schreiben. Mehrmalige Drücken dieser Taste beendet schließlich auch das allgemeine EPG Fenster.

Aufnahme einer DVB-T Sendung

Wenn Sie eine Sendung aufnehmen möchten, dann müssen zuerst eine SD Karte in den Kartenleser einlagen. Achten Sie bei dem Einlagen der SD Karte darauf, dass das Label der SD Karte nach oben zeigt und damit sightbar ist. Wenn die Karte erkannt wurde, erscheint für kurze Zeit ein Schloss-Symbol auf dem Bildschirm.

Der Kartenleser befindet sich auf der rechten Seite des Gerätes.

1. Positionieren Sie die MMC-, SD- oder MS-Karte so, dass sich das Etikett offen und die Kontakte unter befinden.
2. Fugen Sie die Karte mit der Einkerbung rechts oben voran in den Steckplatz ein.
3. Drucken Sie die Karte sanft komplett hinein, bis sie fest sitzt.

Hinweis:

Achten Sie auf die eingekerbte Ecke der MMC- bzw. SD-Karte und dass Sie diese nicht falsch herum einstecken.

Der Kartenleser kann Speicherkarten im Formfaktor SD (2GB), MMC oder MS erkennen undlesen. SDHC Speicherkarte mit z.B. 4 GB werden ebenfalls erkannt.

DVB-T

Drücken Sie die REC Taste auf der Fernbedienung. Ein Informationsfenster wird angezeigt. Es enthalt die Programmnummer, TV Sendername, Aufnahmezeit, maximale Aufnahmezeit, Speicherkapazität und das Aufnahmeformat.

2SZTYM02 00:01:45/02:00:00

Live PS 40%

Die maximale Aufnahmezeit ist standardmäßig auf 2 Stunden eingestellt.

Während der ganzen Aufnahme wird ein REC Symbol im Bildschirm angezeigt.

Programmierung einer Aufnahme via EPG

Legen Sie eine SD Karte in dem Kartenleser ein. Drücken Sie die EPG Taste und wahlen Sie den TV Sender und das TV Programm aus, welche aufgenommen werden soll. Drücken Sie die REC Taste. Die Sendung wird in die Booking-Liste übernommen.

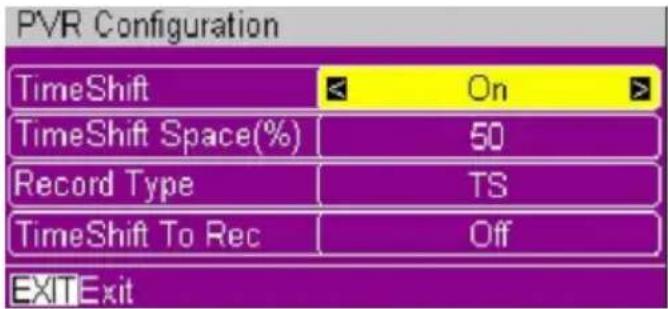

Time-Shift Funktion

Um die Time-Shift Funktion nutzen zu konnen, muss diese in den DVB-T Einstellungen aktiviert sein. Überprüfen Sie ggf. die Einstellung (drücken Sie im DVB-T Modus die SETUP Taste) unter:

Hauptmenü Media+ PVR Konfiguration Time-Shift

ob die Option TimeShift an (ON) ist.

Drücken Sie die PAUSE Taste und die Time-Shift Funktion startet. Das Livebild friert ein und ein Infobanner wird im Bildschirm sightbar. Die Video-Daten werden im "Timeshift-Puffer" gespeichert. Wahrend dessen haben Sie die Möglichkeit folgende Tasten zu nutzen:

PLAY Starten der Time-Shift Wiedergabe
PAUSE Pausieren der Wiedergabe

Schneller Vorlauf << Schneller Rucklau

STOP Beendet die Time-Shift Aufnahme

DVB-T Einstellung

Die Einstellungen konnen Sie mit dem Drucken der SETUP Taste aktivieren. Das Hauptmenu enthalt

fünft Untermenüs:

Die einzelnen Untermenüs oder Einstellungsparameter konnen Sie mit den Pfeiltasten des Navigationskreuzes ( / / /) ansteuern und ändern. Mit den Tasten / konnen Sie die einzelnen Optionen anwahlen und mit den Tasten / die Einstellungen ändern.

Möchten Sie das entsprechende Menu verlassen, dann drücken Sie die EXIT Taste.

Hinweise:

1. Die Tasten , , , , OK und EXIT haben in allen Einstellungsmenüs die gleiche Funktion.
2. Zusätzliche Funktionen werden in der unteren Leiste des einzelnen Menüs angezeigt und angeboten. Dann können die verschiedene Optionen zum Beispiel mit der roten, gelben, grünen und blauen Taste aktiviert oder ausgeführrt werden.

Programm

Rufen Sie mit der MENU Taste das Hauptmenu auf, navigieren Sie zu Programm und öffnen Sie diese Unternehmen mittels der OK Taste. Es werden vier weitere Unternehmen angezeigt:

TV Programmliste
Radio Programmliste
- Lösche Alle Favoriten (Delete All Favorites)
- Lösche Alle
- Gruppen umbenennen (Group Rename)

TV Programmliste

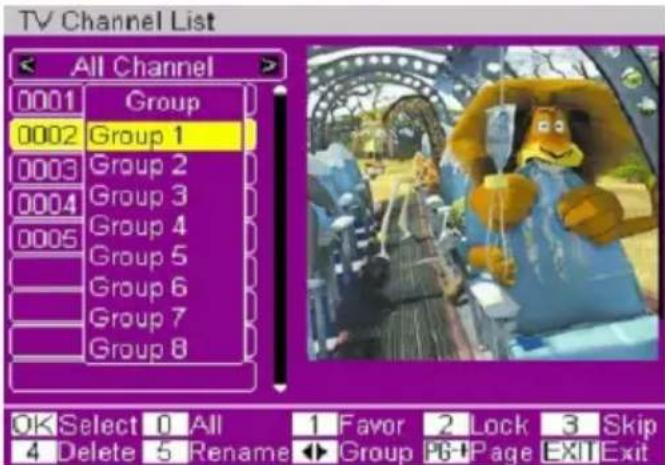

Hier werden alle empfangenen TV Sender gelistet. Wechseln Sie mit den / Tasten den TV Sender und aktivieren Sie diesen mit der OK Taste. Wenn Sie die Favoriten definiert haben, dann konnen Sie mit den / Tasten die entsprechenden TV Sender sortieren.

Mit der Taste 1 starten Sie die verschiedene Optionen der Programmbearbeitung, wie z.B. Unbenennen, Löschen ect..
- Mit der Taste 2 konnen Sie nach bestimmten TV Sendernamenuchen.
- Mit der Taste 3 konnen Sie die TV Sender nach den Kategorien alphabetisch (A bis Z) und (Z bis A), frei verfügbar (FTA) und nach gespernten Programmnamen sortieren.
- Mit der Taste 4 können Sie die TV Sender auf individuelle Plätze verschiben und sortieren.
- Mit den Tasten PAGE+ / PAGE- blättern Sie in der Programmliste Seitenweise weiter. Das Limit liegt bei 600 TV Sender.
- Mit der Taste MENU oder EXIT können Sie immer wieder die Untermenüs oder auch die Kategorie "TV Programmliste" verlassen.

Programm

Optionen bei der Programmbearbeitung:

Mit der Taste OK wird der zu bearbeiten de TV Sender markiert. Es wird nur der einzeln TV Sender bearbeitet.
- Mit der Taste 0 werden alle TV Sender markiert und die Bearbeitung ist für alle gültig.
Die Taste 1 definiert den TV Sender zu bestimmten Favoriten. Es gibt insgesamt 8 Gruppen.
- Mit der Taste 2 kann der einzelné TV Sender oder alle Sender gespert werden.
- Mit der Taste 3 markieren Sie einen TV Sender der bei dem Umschalten von Sendern übersprungen wird.
Mit der Taste 4 loschen Sie ein Sender aus der Programmliste oder all Sender.
- Mit der Taste 5 können Sie einem TV Sender einen neuen Namez zuweisen.
Mit den Tasten konnen Sie TV Sender in entsprechliche Favoritengruppen einteilen.
Mit den Tasten PAGE+ / PAGE- blättern Sie in der Programmliste Seitenweise weiter. Das Limit liegt bei 600 TV Sender.
Mit der Taste MENU oder EXIT können Sie immer wieder die Untermenüs oder auch die Kategorie "TV Programmliste" verlassen.

Radio Programmliste

Bitte lesen Sie die vorherige Beschreibung der entsprechenden Mochigkeiten bei den TV Programmliste durch. Von der Handhabung gibt es keinen Unterschied zwischen TV oder Radio Programme.

Lösche Alle Favoriten

Unter dieser Option werden alle TV Sender, die in Favoriten organisiert sind gelöscht.

Lösche Alle

Hiermit loschen alle gespeicherten TV oder Radio Kanäle.

Gruppen Umbenennen

Mit dieser Option können Sie die einzelnen Gruppen umbenennen. Starten Sie die Option mit der OK Taste und dann erscheint die Gruppenübersicht. Es gibt insgesamt 8 Gruppen. Navigieren Sie mit der Navigationstaste Oben / Unter zu derjenigen Gruppe, die Sie umbenennen möchten und drücken Sie die OK Taste.

Ein weiteres Fenster wird jetzt geöffnet und dort konnen Sie den Gruppennamen umbenennen. Bestätigen Sie den neuen Gruppenname mit der OK Taste.

DVB-T Einstellung

Installationsmenü

Benutzen Sie das Navigationskreuz zu der Option "Installation" im Hauptmenu und bestätigen Sie mit der OK Taste. jetzt erreichen Sie das Installationsmenu mit den Unteroptionen:

• Auto Suche (Auto Scan)
• Manueller Suchlauf (Channel Scan)
• Tunereinstellung (Tuner Setting)

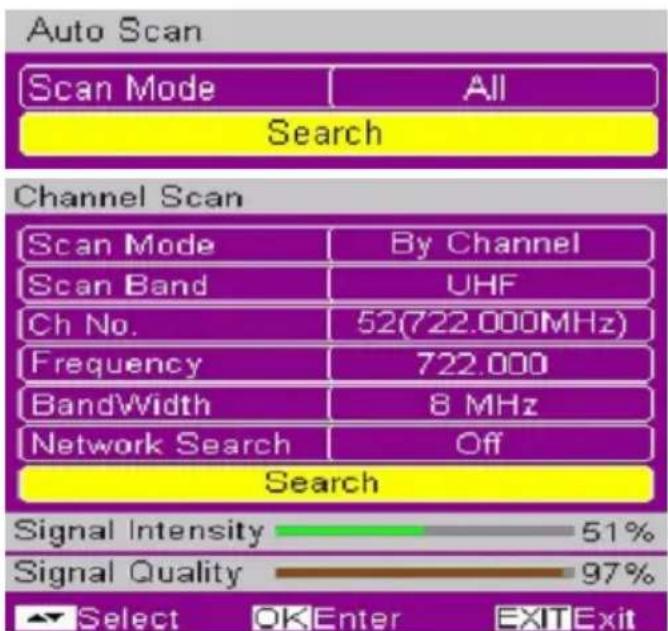

Automatischer Suchlauf (Auto Scan)

HierfindensiezwischenzweiOptionenwahlen, nurFreieTVSender(FTA)oderAlle(komplett). UnterAlleTVSenderwerdenauch dieverschlusseltengesucht.AktuellgibtistinDeutschlandauschließlichFreieTVProgramme.Jedoch inanderenLändernwiez.BFrankreich wirdauch beiDVB-TBezahlfernsehenangeboten.

Bewegen Sie den Cursor auf das Feld „Suche" und bestätigten Sie mit OK, dann wird der automatische Suchlauf gestartet.

Mit der Taste MENU oder EXIT können Sie die Sucheverlassen.

Wenn Sie dieSuche gestartet haben,erscheint eine Übersicht des Suchlaufes.Angezeigt werden Frenzen,Kanalnummer,Fortschrittsbalken der Suche und eine.Liste der schon gefundenenProgrammeAuf der linken Seite werden die TV Sender und auf der rechten Seite die Radio Sender angezeigt.

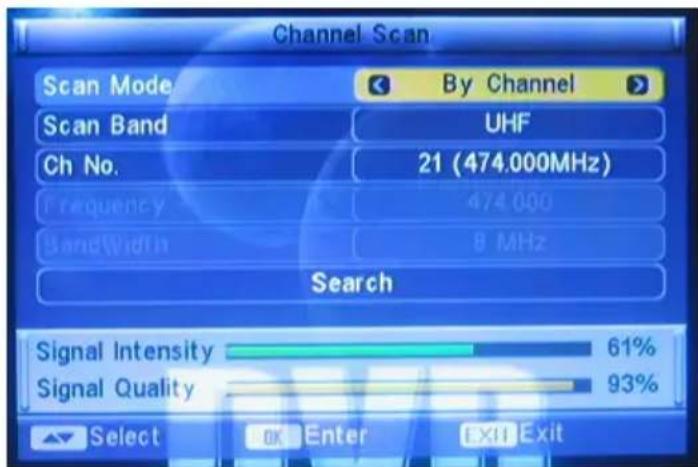

Manueller Suchlauf (Channel Scan)

Der manuelle Suchlauf benötigt eine Reihe von Angaben und die entsprechlichsten Optionen sind möglich.

Suchmodus

• Nach Kanal (By Channel)
• Nach Freqenz (By Frequency)

Scan Band

VHF
UHF

Kanalnummer (CH No.)

• Kanäle 5 bis 12 liegen im VHF Band
• Kanäle 21 bis 69 liegen im UHF Band

Frequenz

174 bis 230 MHz (VHF)
470 bis 862 MHz (UHF)

Hinweis:

Die Bandbreite der beiden Frequenzsysteme kann in den Ländern unterschiedlich sein und passt sich automatisch mit der Regionaleinstellung an.

Installationsmenu

Bandweite

Die Bandweite kann 6, oder 7 oder 8 MHz detragen.

Suche

Bewegen Sie den Cursor zu dem Suchfeld und starten Sie die Sueche mit der OK Taste. Auch hier erscheint eine Übersicht des Suchlaufes. Angezeigt werden Frenquenzen, Kanalnummer, Fortschrittsbalken der Sueche und eine Liste der schon gefundenen Programme. Auf der linken Seite werden die TV Sender und auf der rechten Seite die Radio Sender angezeigt.

Hinweise:

1. Nur wenn der Suchmodus ist mit der Option „Nach Kanal" (By Channel) versehen, dann konnen die beiden anderen Optionen „Scan Band" und „Kanalnummer" (CH No) geändert werden.
2. Falls der Suchmodus auf „Nach Frenzen" (By Frequency) geändert wurde, dann konnen Sie Werte bei der Frenz und der Bandbreite eingeben.

Tuner Einstellungen (Tuner Settings)

Hier schalten Sie die 5 V Unterstützung für aktive Antennen an oder Aus.

Konfiguration

Wenn Sie im Hauptmenu „Konfiguration" angesteuert und mit der OK Taste bestätig haben, dann gelangen Sie in dem Konfigurationsuntermenü mit den weiteren Optionen:

Sprache
TV System
- Region und Zeit (Time)
- Timereinstellungen
- OSD Einstellung
Kindersicherung

OSD Sprache

In thisum Untermenk konnen Sie die OSD Sprache andern. Es werden viele europaische Sprachen angeboten.

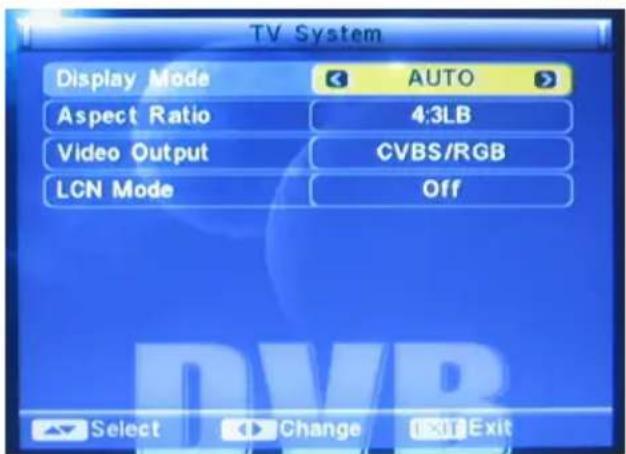

TV System

Hier werden eine grundlegende Einstellungen bezüglich der Darstellung auf dem Fernseher ausgeführrt.

Anzeige-Modus

Hier definieren Sie die Art Ihres TV Fernsehgerätes, ob nun PAL oder NTSC vorliegt. In der Regel sind in Deutschland alle Fernseher mit dem PAL Standard. Falls Sie jedoch unsicher sind, so konnen Sie die AUTO Einstellungnehmen, und der DVB-T Empfänger wählt automatisch und selbstständig die richtige Einstellung.

DVB-T Einstellung

Konfiguration

Verhältnis

Hier wird die Art des Fernsehers eingestellt, ob sie nun einen normalen 4:3 Fernseher haben oder einen 16:9 Fernseher. Die entsprechenden Optionen sind hier 4:3 PS (Pan&Scan), 4:3 LB (Letterbox) und 16:9.

Video Ausgang

Hier konnen Sie die Art der Signalübertragung an der SCART Schnittstelle definieren. Die Optionen sind CVBS und CVBS/RGB. Falls Ihr TV Fernsehgerät eine RGB-fähige SCART-Schnittstelle besitzt, sollen den sie die letztere Option wahlen. Dies erhoht die Bildqualität deutlich.

LCN Modus

Der LCN Modus kann an- oder ausgeschelt werden. Wenn LCN aktiv ist, dann werden die TV Sender nach den empfangendem Programmströmen dargestellt und numberiert. Falls Sie eine Nummerierung der Liste von „1" haben möchten, dann deaktivieren Sie diese Option.

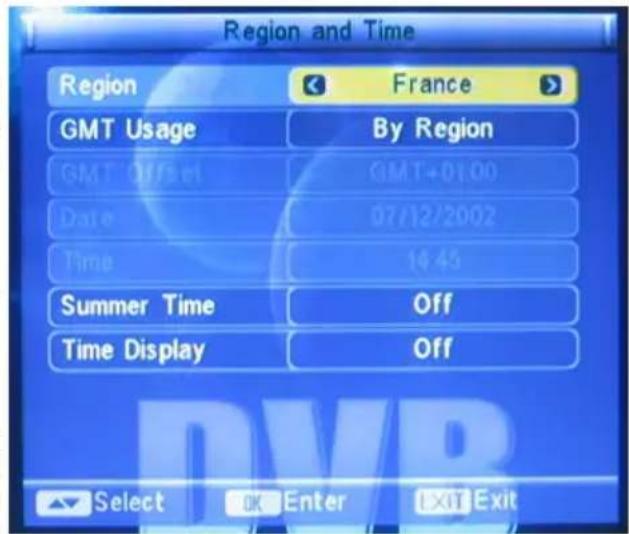

Region und Zeit

In thisem Untermenu wahlen Sie die Region bzw. das Land, wo der DVB-T Empfänger platziert ist und konnen auch die entsprechende Zeit inklusive Sommerzeit definieren.

Region

Wahlen Sie das Land aus, in dem der DVB-T Empfänger liegt.

GMT Usage

Hier wird die Zeitzone an Hand der Greenwich Meridian Zeit definiert.itte benutzen Sie die Einstellung "By Region" und somit haben Sie die optimale Voreinstellung. Weitere Optionen sind Benutzdefiniert" oder

"Aus". Wenn Sie „By Region" ausgewählten haben, dann konnen noch folgende Einstellungen ändern:

Sommerzeit (Summer Time)

Hier können Sie die Sommerzeit an- und ausschalten.

Zeitanzeige

Sie konnen die Zeit permanent einblenden, wenn Sie diese Option anschalten.

Falls Sie bei GMT Usage die Option „Benutzerdefiniert" gewählt haben, dann konnen Sie weitere Einstellungen vornehmen:

GMT Offset

Wahlen Sie hier die zeitliche Differenz zu der Greenwichzeit.

Falls Sie bei GMT Usage die Option „Aus" gewählt haben, dann konnen Sie das Datum und die Zeit manuell eingeben.

Datum

Stellen Sie hier das entsprechende aktuelle Datum ein.

Zeit

Stellen Sie hier die aktuelle Zeit ein.

DVB-T Einstellung

Konfiguration

OSD Einstellung

Die OSD Einstellungen beinhalten die Anzeige von Untertitel, das generelle Aussehen der ganzen OSD Einstellungen, ob die Transparenz des OSD und die Werkseinstellungen.

Untertitel

Bei DVB-T können Untertitel übertragen werden. Die befinden sich entweder in den Teletextseiten oder als Teil des ganzen DVB-T Transportdatenstroms. Die Optionen sind Standard, Teletext und Aus.

D

Hinweis:

In Deutschland werden aktuell keine Untertitel im DVB-T Transportdatenstrom gesendet. Es gibt bei einigen TV Sender zu einigen TV Programmen Untertitel auf den Teletextseiten.

OSD Transparenz

Hier können Sie die „Durchlüssigkeit" des OSD definierten. Wenn Sie die Option „Aus" wahren, dann ist das OSD undurchlüssig und Sie können von dem Live Bild nichts sehen.

Werkseinstellung

Mit der vierten Option konnen Sie den DVB-T Empfänger zu den ursprünglichen Einstellungen zurückgesetzt werden (Werkseinstellungen laden).

Timereinstellung

Die Timereinstellung enthalten zwei weitere Unteroptionen, Programm-Timer und Sleep-Timer.

Programm-Timer

Mit dieser Option können Sie den Start des DVB-T Empfängers einstehen, wenn das Gerät starten soll. Es können maximal 8 Timer definiert werden. Die Optionen sind:

• Timer-Wiederholung: Aus, Einmalig, tätiglich, wochentlich oder monatlich
• Timer-Dienst: entweder TV Programme oder Radio-Programme
• Einsatzprogramm: Hier definieren Sie den Sender, der gestartet werden soll.
• Monat: Geben Sie den gewünschten Monat ein (1 bis 12 -> Januar bis Dezember)
• Datum: Geben Sie das gewünschte Datum ein (1 bis 31)
• Tag: Falls Sie den Modus wochentlich gewählt haben, dann konnen Sie hier den Wochentag spezifizieren. (Montag bis Sonntag)
• Zeit: Geben Sie die Startzeit ein. Drücken Sie die Taste OK, um die Zeit eingeben zu können und bestätigen Sie die Zeit bereits mit der OK Taste.
• Automatische Aufnahme mit den Option An und Aus
• Aufnahme Dauer. Hier wird die Dauer der Aufnahme festgelegt.

Wenn alle Einstellungen des Programm-Timers ihren Wünschen entsprechen, dann verlassen Sie das Untermenü mittels der EXIT Taste. Sie werden dann gefragt, ob Sie die vorhandene Liste über-schreiben möchten.itte bestätigen Sie die Abfrage mit Ja.

Sleep-Timer

Mit dieser Option definieren Sie den Zeitrahmen, wann der DVB-T Empfänger sich in den Schlafmodus (Stand-By) schalten soll.

Parental Lock

Wenn Sie diese Einstellungen überarbeiten möchten, aktivieren Sie das Untermenü mit der OK Taste. Danach werden Sie sofort nach dem Password gefragt.itte geben Sie das Password ein. Falls Sie das noch nie geändert haben, benutzen Sie das Standardpassword: 3330.Jetzt haben Sie Zugriff auf die weiteren Optionen:

• Menu Lock: Hier konnen Sie den Suchlauf mit einer Passwortabfrage schützen.
• Kanal Lock: Hier können Sie bestimmte Kanäle mit einer Passwortabfrage schützen.
  Neues Password: Hier definieren Sie ein neuen Password. Geben Sie das neue Password mit einer vierstelligen Zahl ein und bestätigen Sie das neue Password mit der OK Taste.

Hinweis:

In Deutschland werden keine Informationen bezüglich Parental Lock oder Kinderschutz übertragen, wie es zum Beispiel in den USA oder England der Fall sein kann. Alle Einstellungen haben hier keine Auswirkung.

Werkzeuge

Die vierte Kategorie des Hauptmenü sind die so genannten Tools. Sie enthalten ein weiteres Unter-. menu:

• DVB-T Empfänger Information (Hardware und Software Version)
• Spiele
• Fabrikeinstellungen
• Software Update

DVB-T Empfänger Informationen

Mit dieser Option werden die Hardware und Software Versionen abgerufen.

Spiele

Der HSD 7790 hat drei verschiedene Spieler integriert:

• Tetris
• Snake
• Othello

Hinweis:

Bitte beachten Sie die einzelnen Hinweise in den Spieler, wie diese zu bedieren sind.

Werkseinstellungen

Drücken Sie die OK Taste wenn Sie die Werkseinstellungen laden möchten. Folgen Sie den Anweisungen und bestätigten Sie „Ja" mit der OK Taste.

Hinweis:

Das Password Hautet: 3330.

DVB-T Einstellung

Software Update

Mit dieser Option können Sie ein Software Update in den DVB-T Part einspielen. Drücken Sie die OK Taste und ein weiteres Fenster erscheint. Drücken Sie wieder bei der Option Update durch Speicher die OK Taste. Eine Sicherheitsabfrage erscheint auf dem Bildschirm. Nun müssen Sie das Password eingeben. Das Standardpassword lautet 3330.

Nach der Eingabe des Passwordes such das Gerät automatisch auf der SD Karte nach einem Update.

Media+

Das Menu Media+ enthält sechs Untermenüs:

Media-Player
PVR Verwaltung
- Disk Information
PVR Konfiguration
- Speicher sicher entfernen
- Formatiere Sepeicher

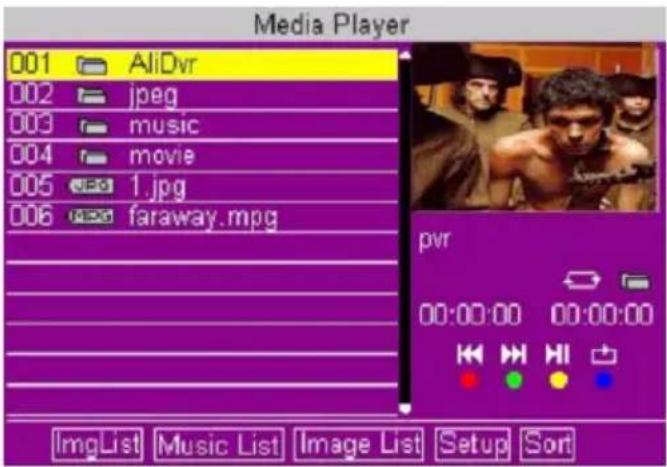

Media-Player

Mit dem Media-Player konnen Sie Bilder, Musik und这部电影 von SD Karte abspielen.

Sie können die Dateiliste des Media-Players mit verschiedene Filter sortieren. Mit den Pfeiltasten RECHTS und LINKS wechseln Sie von der Dateiliste zu den Filteroptionen (untere Zeile des BilDES).

Wenn Sie die Option SETUP in den unteren Zeile anklichen, dann haben Sie Zugriff auf die Abspiel-

funktion. Hier konnen Sie die Anzeigedauer, die Diashow und die Übergangseffekte definieren.

PVR Verwaltung

Das Untermenü PVR Verwaltung erlaubt den Zugriff auf die Aufnahmen, die Sie mit dem HSD 7790 durchgeführt haben. Alle Aufnahmen werden Dort gelistet. Die markierte Aufnahme wird im Vorschaufenster angezeigt.

Die Abspielfunktionen sind:

OK

Wiedergabe starten

STOP/EXIT

Wiedergabe beenden

/<<

Schneller Vorlauf bzw. Rücklauf mit den Geschwindigkeiten x2, x4, x8, x16 und x24

Die PVR Verwaltung enthalt weiterhin die Optionen einzeln Dateien zu sperren, zu Löschen, Umbenennen und EPG Information der Aufnahme. Mit der Tasten 1 bis 4 sind die Operationen auszufahren:

DVB-T Einstellung

Media+

1 Sperren
2 Löschen einer Aufnahme.
3 Unbenennen
4 Information

Loschen

Nachdem die Datei markiert wurde, drucken Sie die OK Taste und bestätigten Sie die Sicherheitsabfrage. Danach wird die Aufnahme gelöscht.

Unbenennen

Wenn Sie eine Aufnahme umbenennen möchten, dann drücken Sie die Taste 3. Danach erscheint eine Bildschirmastatur. Damit können Sie den Vorgang ausführren. Nutzen Sie dazu die Pfeiltasten und die OK Taste.

Information

Drucken Sie die Taste 4 und dann werden die EPG Information, sofern diese vorhanden sind, auf dem Bildschirm angezeigt.

Disk Information

Mit dieser Option erhalten Sie einen Überblick über die angeschlossene SD Karte.

PVR Konfiguration

Die Option PVR Konfiguration enthalten die Optionen:

Time-Shift Zeit
- Aufnahmetyp
TimeShift zu Aufnahme
Time-Shift

Time-Shift

Wenn these Option eingeschaltet haben, dann steht Ihnen Time-Shift zur Verfugung. Gestartet wird Time-Shift dann durch die PAUSE Taste während des Livebildes.

Time-Shift Zeit

Hier wird die Größe des Time-Shifts in Minuten definiert.

Aufnahmetyp

Hier können Sie zwischen Transportstrom (TS) oder Programmstrom (PS) wahlen. Der wesentlich Unterschied ist, dass innerhalb des Transportstromes auch die EPG Informationen abgespeichert werden.

TimeShift zu Aufnahme

Wenn Sie diese Option aktivieren, dann haben Sie die Möglichkeit den Time-Shift Bereich als Datei zu speichern.

DVB-T Einstellung

Media+

Speicher sicher Entfernen

Mit dieser Option kann die SD Speicherkarte sicher entfernt werden. Starten Sie diese Option, und dann wird die Karte von dem System getrennt. Danach konnen Sie die Speicherkarte aus dem SD Kartenleser enthalten.

Formatiere Speicher

Mit dieser Option haben Sie die Möglichkeit den SD Speicher zu formatieren. Wahlen Sie das Dateisystem aus (nutzen Sie FAT Dateisystem) und navigieren Sie auf das OK Feld und drücken Sie die OK Taste. Nach dem Bestätigen der Sicherheitsabfrage wird die SD Karte formatiert.

Hinweis:

Alle Dateien werden bei der Formatierung des Speichers gelöscht. Sichern Sie ggf. vorher den Speicher.

Mit dem Media-Player konnen Sie Bilder, Musik und这部电影 von SD Karte abspielen.

Sie können die Dateiliste des Media-Players mit verschiedene Filter sortieren. Mit den Pfeiltasten RECHTS und LINKS wechseln Sie von der Dateiliste zu den Filteroptionen (untere Zeile des Bildes).

Wenn Sie die Option SETUP in den unteren Zeile anklichen, dann haben Sie Zugriff auf die Abspiel-. Funktion. Hier konnen Sie die Anzeigedauer, die Diashow und die Übergangseffekte definieren.

Allgemeine Tasten zur Bedienung

OK Wiedergabe startet

EXIT Wiedergabe beenden

| Nächstes Datei

Vorherige Datei

PAUSE Wiedergabehalt an

Wiedergabe von Bilder

Die Unterstützung Formate bei der Wiedergabe von Bilder sind JPEG und BMP. Wahlen Sie ein Bild aus und drücken Sie die OK Taste. Die Wiedergabe startet. Es stehen Ohnen eine Reihe von weiteren Tasten zur Bedienung zur Verfugung.

RECHTS Rotation des Bildes im Uhrzeigersinn

LINKS Rotation des Bildes gegen den Uhrzeigersinn

OK Zoom Modus mit x2, x4, x8, x16. Innerhalb des Zoommodus konnen Sie das Bild mit dem Navigationskreuz verschieben

Wiedergabe von Filme

Der Media-Player unterstützt nur die Wiedergabe von MPEG Dateien.itte beachten Sie, dass der Media-Player kein AC 3 (DD/DTS ect.) bei der Wiedergabe unterstützen. Die Videodateien sollen ausschließlich MPEG-2 Ton (MPA, MP2) enthalten. Spezielle Tasten bei der Videowiedergabe sind:

<< Schneller Rücklauf x2, x4, x8, x16, x32

Schneller Vorlauf x2, x4, x8, x16, x32

STOP Anhaltener Wiedergabe und zurück zu Zeitindex 0:00:00 Std.

OSD Schaltet die Navigationshilfe an

RECHTS Sprung um 10 Sekunden vorwärts (nur aktiv, wenn die Navigationshilfe sightbar ist)

LINKS Sprung um 10 Sekunden zurück (nur aktiv, wenn die Navigationshilfe sightbar ist)

Wiedergabe von Musik

Der Media-Player understands nur die Wiedergabe von MP3 Dateien. Abgesehen von dem schellen Spulen vorwarts bzw. ruckwarts gibt es keine weiteren besonderen Navigationshifen.

DVB-T Hinweise

Informationen

Einmaliges Drücken der INFO Taste zeigt den Kanal, das Datum, die Uhrzeit und welche Audiosprachen verfügbar sind an. Weiterhin finds Sie Hinweise zu der Signalstarke und der Signalqualität an.

Bildqualität

Die Bildqualität bei DVB-T ist in den einzelnen Ländern unterschiedlich. Im wesentlichen wird die Qualität durch die verwendete Bitrate und der Sendeempfang beeinflusst.

Die gesendete Bitrate wird von den einzelnen TV Stationen festgelegt und kann auch nur den diesen geändert werden. Falls Sie starke Mosaike, Artfakte oder ein unscharfes Bild empfangen, können Sie ggf. versuchen die Position der Antenne zu ändern um einen besseren Empfang zu gewährleisten. Jedoch ist es z.B. selbst bei optimalen Empfangsbedingungen nicht möglich bei einigen TV Stationen eine bessere Qualität zu gewährleisten, Denn die gesendeten Bitraten sind zu niedrig. Hier eine Beispiele für Deutschland der entsprechenden Bitraten:

ZDF 2700 bis 4500 kbps

ARD 2000 bis 4500 kbps

Dritte Programme 1800 bis 3500 kbps

Private TV Sender 1800 bis 2700 kbps

Je hoher die gesendete Bitrate ist, besoin better kann die Bildqualität sein und das Bild beinhaltet weniger Artefakte, Mosaike oder Störungen.

Die Scharfe des Bildes ist kein der Bitrate auch von der gesendeten Auflösung und de, Quellmaterial abhängig. Verallgemeinert kann gesagt werden, je hoher die Auflösung ist, desto schärfer ist das Bild. Manche TV Stationen senden mit kleineren Auflösungen als andere.

Hier eine Beispiele für Deutschland der unterscheidlichen Auflösungen:

Öffentlich Rechtliche TV Sender 720x576 oder 704x576

Einzelne Private TV Sender 544x576 oder 528x576

Die Empfangsbedingungen können Sie teilweise selbst beeinflussen. Häufiges Kennzeichen eines schlechten Empfangs ist z.B. ein eingefrorenes Bild oder die Meldung „Kein Signal". Sie haben verschiedene Möglichkeit den Empfang zu verbessern. Es gibt drei verschiedene Antennenarten, die passive, die aktive oder die Dachantenne. Die passive oder aktive Antennen sind so genannte Zimmerantennen. Richten Sie die Antonne immer so aus, dass Sie den besten Empfang gewährleisten können. Achten Sie ggf. auch auf die Positionen der Sendemasten. Verwenden Sie nach Möglichkeit immer hochwertige Antennen.

Den besten Empfang ist durch eine Dachantenne gewährleistet, wie sie zu dem Empfang der analogen terrestrischen Programme installiert waren. Hier konnen Sie auch durch die Orientierung der Dachantenne ein besseres Bild erhögbaren.

Informationen zum Sendegebiet und den Positionen der Sendemasten erhalten Sie im Internet unter: http://www.ueberallfernsehen.de. Dort finds Sie auch eine Übersicht zu den gesendeten TV Sender.

Fehlerbehebung DVB-T

Bitte beachten Sie die folgende listened zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren.

Technischer Kundenservice von Xoro/MAS:

Tel.: [phone]
- Internet: www.xoro.de/support.htm

Symptom	Korrektur
Kein TV Programm	Schalten Sie den Player in den DVB-T Modus. Überprüfen Sie ob Sie in Ihr Gemiet TV Programm mit DVB-T empfangen können. Richten Sie die Antenna neu aus. Achten Sie auf die Rich-tung des nächsten Sendemastes. Verwenden Sie eine aktive Antenne oder eine Dachantenne. Wiederholen Sie ggf. Den Suchlauf der TV Sender.
Bild friert ein	Richten Sie die Antenne neu aus, bis ein besseres Bild be- kommen. Verwenden Sie eine aktive Antenne oder eine Dachantenne.
Starke Mosaike, Arte- fakte oder Stücke im Bild	Richten Sie die Antenne neu aus. Wechseln Sie den Sender
Keine Aufnahme möglich	Lagen Sie eine SD Karte in den Kartenleser ein Überprüfen Sie ob die Speicherkarte erkannt wurde (SETUP → Media+ → Disk Information). Überprüfen Sie auch dfort den freien Speicher Nutzen Sie eine andere Speicherkarte
Keine Wiedergabe von SD Karte möglich	Drücken Sie die USB Taste und wechseln Sie somit zu dem SD Speicher Überprüfen Sie den Inhalt der SD-Karte auf abspielbare Da- teiformate Dateifformat nicht unterstützt
Kein Ton beim der Wie- dergabe	Überprüfen Sie die Tonspur der Videodatei. Es wird keine AC3 Tonspur wiedergeben

Spezifikation

Strom

AC/DC Stromadapter: DC 9 V bei 1 A Batterie: Batteriekapazität

AC 100-240 Volt, 50-60 Hz bei 0,45 A Li-lonen 1800 mAh

Operationsbedingungen

Temperatur:	0-40°
Luftfeuchtigkeit:	90%

Celsius

Andere

Nettogewicht:	0.9	Kg	inklusive	Fernbedienung
Abmessungen:	260 × 190 × 45 mm

Bildschirm

Größe: 22,8 cm (9 Zoll)
Typ:	Digitales TFT-Panel
Auflösung: 800 x 480 Pixel
Hintergrundbeleuchtung: LED

DVD-Player

Laser	Halbleiterlaser, Wellenlänge 650 nm
Video DAC	108 MHz bei 12 bit

Laufsprecher

Leistung	2x	0,8	Watt
Frequenzbereich	20 Hz	bis 20 kHz
Signal/Rausch Verhältnis	>80 dB

DVB-T Tuner

Frequenzen

VHF: 170 - 230 MHz (Kanal 5-12)

UHF: 470 - 862 MHz (Kanal 21-69)

Bandweite: 6 oder 7 oder 8MHz

Input Signal Level: -75 - -15 dBm

Anschluss: IEC 169-2, Eingang FEMALE

Eingangswiderstand: 75 Ω

Demodulation Modus

Wellenform: COFDM (Code Orthogonal Frequency Division Multiplexing)

Demodulation: QPSK, QAM16, QAM64

Transmission Modus: 2K, 8K

Guard interval: 1/4, 1/8, 1/16, 1/32

Code rate: 1/2, 2/3, 3/4, 5/6, 7/8

Video, Audio decoding

Videodekodierung: ISO/IEC13818-2 MPEG2 (MP@ML) kompatibe

Videoauflösung: PAL 720 x 576 / NTSC 720 x 480

Bitrate: 15 Mbit/s Max.

Teletext: Support DVB-ETS300472

Audiodekodierung: ISO 11172-3

Audio Track: Stereo, Links, Rechts

Audio Sampling: 32, 44.1, 48 KHz

5.1 Kanal / AC-3

5.1-Mehrkanalcodierung bedeutet, dass sowohl fünf Kanäle mit valler Bandbreite (Links, Center, Rechts, Surround links, Surround rechts) als auch ein Tieftonkanal vorhanden sind (für diesen steht das ".1" er sört für das drohnende Bassgrollen, das Sie auch in einem gut ausgestatteten Kinaaal hören und spuren). Sowohl Dolby Digital® als auch DTS® unterstützen 5.1-Codierung und -Decodierung.

CD

Eine CD (Compact Disc) ist eine mit Metall beschichtete Kunststoffscheibe. Sie hat einen Durchmesser von 12 cm und eine Stärke von ca. 1,2 mm. Die Entwicklung these Speichermediums erfolgte 1985 von Sony und Phillips. Die Vorteile liegen in der digitalen Verarbeitung der Musiksignale, was eine nahezu originalgetreue Wiedergabe erhögbare. Darüber ist war bei der CD die Speicherdichte hoher, das Handling einfacher, die Lebensdauer deutlich länger und sie ist nahezu verschleißfrei.

Mittlerweile sind aus der CD zwölf verschiedene Datenträger entstanden. Die geläufigsten sind die CD-DA (Compact Disc - Digital Audio), CD-ROM (Compact Disc - Read Only Memory, Speicher mit Lesezugriff) und die DVD (Digitale Versatile Disk). Man kann auf einer CD (-DA) zwischen 74 - 80 Minuten Musik speichern. Dies entspricht einer Datenmenge von ca. 650 - 700 MB.

DVD

Die DVD (Digital Versatile Disk) kam 1995 auf den Markt und ist ein Datenträger mit großer Speicherkapazität. Eine gewöhnliche CD-ROM, die einen Speicherplatz von 650 MB aufweist, wird durch den Speicherplatz der DVD von bis zu 9 GB in den Schatten gestellt. Gerade bei der Wiedergabe von Videoformaten playt die Speicherkapazität eine große Rolle. Neben dem hohen Speicherplatz genießt der Konsument bei der Wiedergabe von DVDsz zusätzlich hochwertige digitale Bild- und Tonqualität. Bis zu acht Audiokanäle kann eine DVD ansteuern. Das heißt im besten Fall, das ein Film in 8 Sprachen gehört werden kann.

DVB MPEG-2

DVB bezeichnet in technischer Hinsicht die standardisierten Verfahren zur Übertragung von digitalen Inhalten (Fernsehe, Mehrkanalklang, EPG und Teletext) durch digitale Technik. Durch Datenkompression (MPEG-2) konnen im Vergleich zur analogen Fernsehübertragung mehr Programme pro Sendekanal (Frequenz) übertragen werden. Die Qualität ist damit vielfältig anpassbar; je stärker die Daten komprimiert werden,esto mehr Programme konnen gleichzeitig auf einem Transponder übertragen werden, im Gegenzug sinkt die Qualität oder steigt der Rechenaufwand.

DVB-T

DVB-T steht fur die Übertragung digitalen Fernsehens durch terrestrische Senderketten im VHF- bzw. UHF-Bereich.

FEC

FEC steht fur Forward Error Correction, und dient als Fehlerkorrekturverfahren bei DVB-T. Damit sollen Störungen bei der Übertragung vermieden werden.

PID

DER PID Kode ist eine Identifikationsnummer für Video, Audio, EPG und andere Daten. Die PID ist eine Organisationsstruktur im DVB Datenstrom der eine eindeutige Adressierung von Video, Audio, EPG, Teletext und anderen Daten spezifiziert.

GLOSSAR

Foto-CD (JPEG CD)

Eine Foto-CD ist ein Aufzeichnungsverfahren zur Speicherung von Fotos auf einer CD-ROM in einer plattformenabhängigen Multiresolutionsstruktur (Unterstützung verschiedener Auflösungen und Formate z.B.: JPEG, BMP, etc). Da ein einzelnter Foto-Film kaum ausrecht, um eine CD zu fullen, konnen nachträglich weitere Filme auf eine noch nicht vollständig gefüllte CD übertragen werden. Damit ein CD-ROM-Laufwerk diese Bilder laden kann, muß es multisessionfähig sein.

GUI

Graphic User Interface Siehe OSD.

Helligkeit

Das Wort Helligkeit wird meinst für die subjektive Lichtempfindung benutzt. Diese Sinnesempfindung ist physikalisch etwa dem Logarithmus des Reizes proportional, kann aber bei verschiedenen Personen etwas unterschiedlich sein. Sie hangt insbesondere von der spektralen Empfindlichkeit der Sehzellen ab, die bei den meisten Menschen in der Wellenlänge 0.47 m (gelb-grün) am hochsten ist. Das menschliche Auge arbeitet in einem sehr große Helligkeitsbereich, der Lichtintensitäten von 1:10 Milliarden entspricht (Sehschwelle 10^-13 Lumen). Dennoch konnen wir verschiedene Helligkeiten als unterscheidlich wahrnehmen, sobald sich ihre Lichtmenge um mehr als 10% unterscheidet.

Interlaced

Bildaufbauverfahren im Zeilensprungverfahren. Hierbei werden nacheinander zwei um eine Bildzeile versetzte Halbbildner erzeugt. Dies ist das übliche Verfahren bei herkommlichen 50 Hz TV Geräten.

Krontrast

Krontrast bezeichnet den Unterschied zwischen hellen und dunklen Bereichen, praziser die Steilheit der Tonwertkurve einer visuellen Darstellung. Der Kontrast ist ein Unterscheidungsmerkmal für den Helligkeitsverlauf eines Bildes, oder zwischen zwei Bildpunkten. Der Kontrastumfang oder die Dynamik beschreiben den Intensitätsunterschied zwischen dem hellsten und dunkelsten Punkt eines Bildes.

Seitenverhältnis: 4:3 und 16:9

"Vollbildformat" ("Full Frame") bezieht sich auf Inhalte, die für die Darstellung auf TVs mit einem Seitenverhältnis von 4:3 entwickelt wurden. "Breitbildformat" ("Widescreen") bezieht sich auf Inhalte, die für die Darstellung auf Bildschirmen mit einem Seitenverhältnis von 16:9 (wie z. B. Breitbart-Fernsehgeräte) entwickelt wurden.

Werden Inhalte im Breitbartformat auf einem 4:3-Bildschirm angezeigt, so erscheinen im entstehenden Leerraum am oberen und unteren Bildrand schwarze Streifen.

Super Video CD (SVCD)

SVCD steht für "Super VideoCD". SVCDs sind den VCDs sehrähnlich; sie fassen (auf 650- bzw. 700-MB-CDs) etwa 35 bis 60 Minuten sehr hochwertige Videodaten sowie bis zu 2 Stereotonspuren und 4 wählbare Untertitel. SVCDs können auf allen Xoro DVD-Playern abgespielt werden.

Video CD(VCD)

VCD steht fur "Video Compact Disc". VCDs bauen auf dem CD-Format auf und enthalten Bewegtbilder mit Ton. Eine VCD fasst bis zu 74 bzw. 80 Minuten (650- bzw. 700-MB-CDs) Video mit Stereosound. Zur Speicherung der Video- und Audiodaten verwenden VCDs einen Komprimierungsstandard namens MPEG. VCDs konnen auf allen Xoro DVD-Playern abgespielt werden.

7

Table of Contents

The "Grüne Punkt" denotes that the MAS Elektronik AG pays a duty to the "Gesellschaft für Abfallvermeidung und Sekundärrohrstoffgewinnung".

Tel.: [phone]
- Internet: www.xoro.de/support.htm

English

Tel.: [phone]
- Internet: www.xoro.de/support.htm

2SZTYM02 00.01.45/02.00.00

Live PS

40%
