HSD 9910 - Tragbarer DVD-Player XORO - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer DVD-Player
Marke	Xoro
Modell	HSD 9910
Bildschirmgröße	9 Zoll (22,86 cm) TFT-LCD
Bildschirmauflösung	800 x 480 Pixel
Seitenverhältnis	16:9
Hintergrundbeleuchtung	LED
Stromversorgung	DC 12V/1A oder AC-Adapter (100-240V)
Leistungsaufnahme	Weniger als 9W
Akkutyp	Wiederaufladbarer Lithium-Polymer, 1100 mAh
Akkulaufzeit	Bis zu 2,0 Stunden (Wiedergabe)
Ladezeit	Ungefähr 5 Stunden
Disc-Kompatibilität	DVD-Video, DVD±R/RW, VCD, SVCD, CD, CD-R/RW
Unterstützte Videoformate	MPEG1, MPEG2 (PS), MPEG4 (XVID)
Unterstützte Audioformate	MP3
Unterstützte Bildformate	JPEG
Anschlüsse	AV-AUSGANG, AV-EINGANG, Kopfhöreranschluss, USB 2.0, SD/MMC-Kartenleser
Fernbedienung	Inklusive Infrarot
Enthaltenes Zubehör	AC-Adapter, Autoladegerät, AV-Kabel, Ohrhörer (2x), Montagegurte (2x)
Abmessungen (Hauptgerät)	247 x 191,8 x 41,9 mm
Abmessungen (Zweitmonitor)	246,5 x 191,6 x 30 mm (für Dual-Player-Modell)
Betriebstemperatur	7 °C bis 40 °C
Sicherheitszertifikate	FCC Part 15, CE, Klasse-1-Laser

Häufig gestellte Fragen - HSD 9910 XORO

Wie lade ich den Akku?

Schalten Sie das Gerät aus. Schließen Sie das AC/DC-Netzteil an die DC IN-Buchse auf der linken Seite des Players an und stecken Sie es dann in eine Steckdose. Die rote Anzeige leuchtet während des Ladevorgangs auf und wird gelb, wenn der Akku vollständig geladen ist. Der Ladevorgang dauert etwa 5 Stunden.

Kann ich diesen DVD-Player an einen Fernseher anschließen?

Ja. Verwenden Sie das mitgelieferte AV-Kabel, um die AV AUSGANG-Anschlüsse des Geräts mit den AV EINGANG-Anschlüssen Ihres Fernsehers zu verbinden. Schließen Sie die obere Abdeckung, um die Videoausgabe zu starten und den Ton des Geräts auszuschalten. Die Videoausgabeauflösung ist auf 480P (PAL) festgelegt.

Wie kann ich MP3-Dateien abspielen?

Legen Sie eine Disc mit MP3-Dateien in das Disc-Fach ein. Wählen Sie im Quellmenü mit den Navigationstasten MP3 aus und drücken Sie ENTER. Navigieren Sie zur gewünschten Datei und drücken Sie PLAY/PAUSE oder ENTER, um die Wiedergabe zu starten.

Was soll ich tun, wenn kein Ton zu hören ist?

Überprüfen Sie, ob alle Kabel fest an den entsprechenden Buchsen angeschlossen sind. Stellen Sie sicher, dass die Lautstärke aufgedreht und nicht stummgeschaltet ist (drücken Sie die STUMM-Taste auf der Fernbedienung, um die Stummschaltung aufzuheben). Wenn Sie externe Lautsprecher verwenden, vergewissern Sie sich, dass diese eingeschaltet und richtig angeschlossen sind.

Kann ich USB-Laufwerke oder SD-Karten verwenden?

Ja. Schließen Sie ein USB-Massenspeichergerät (FAT32, bis zu 500 GB) an den USB-Anschluss an oder legen Sie eine SD/MMC-Karte (FAT32, bis zu 32 GB) in den SD-Kartenslot ein. Wählen Sie die entsprechende Quelle aus dem Menü, um auf Dateien zuzugreifen.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite und den Bildschirm vorsichtig abzuwischen. Verwenden Sie keine Flüssigkeiten, Reinigungsmittel oder scheuernden Materialien. Vermeiden Sie, dass Feuchtigkeit in die Öffnungen eindringt.

Ist der Akku vom Benutzer austauschbar?

Nein. Der Akku ist fest im Gerät verbaut und nicht für den Austausch durch den Benutzer vorgesehen. Versuchen Sie nicht, das Gerät zu öffnen, um an den Akku zu gelangen. Wenden Sie sich an qualifiziertes Servicepersonal, wenn ein Akkuwechsel erforderlich ist.

Was ist der Garantieumfang?

Die MAS Electronic AG gewährt eine eingeschränkte Garantie, die Material- und Verarbeitungsfehler abdeckt. Die Garantie für wiederaufladbare Akkus ist auf 6 Monate beschränkt. Vollständige Einzelheiten finden Sie im Garantieabschnitt des Handbuchs. Für den Service ist eine RMA-Nummer erforderlich.

Wie setze ich den Player auf die Werkseinstellungen zurück?

Drücken Sie die SETUP-Taste, gehen Sie zur Einstellungsseite, wählen Sie Standard und drücken Sie ENTER. Bestätigen Sie den Reset, um die Werkseinstellungen wiederherzustellen. Beachten Sie, dass persönliche Einstellungen verloren gehen.

Kann ich Discs aus anderen Regionen abspielen?

Das Handbuch gibt keine Einschränkungen des Regionalcodes an. Normalerweise sind DVD-Player regionalsperrgeschützt. Überprüfen Sie den Regionalcode auf Ihrer Disc (z. B. Region 1 für USA, Region 2 für Europa). Wenn der Disc-Regionalcode nicht übereinstimmt, wird die Disc möglicherweise nicht abgespielt. Der HSD 9910 ist wahrscheinlich für den europäischen Markt (Region 2) vorgesehen.

BEDIENUNGSANLEITUNG HSD 9910 XORO

Bedienungsanleitung (DE)

User's Guide (ENG)

Sicherheitshinweise 4

Recycling und Umwelt 7

Bedienelemente und Anschlüsse 8

Lieferumfang 10

Fernbedienung 11

Verbinden

Anschluss an das Netzteil 13

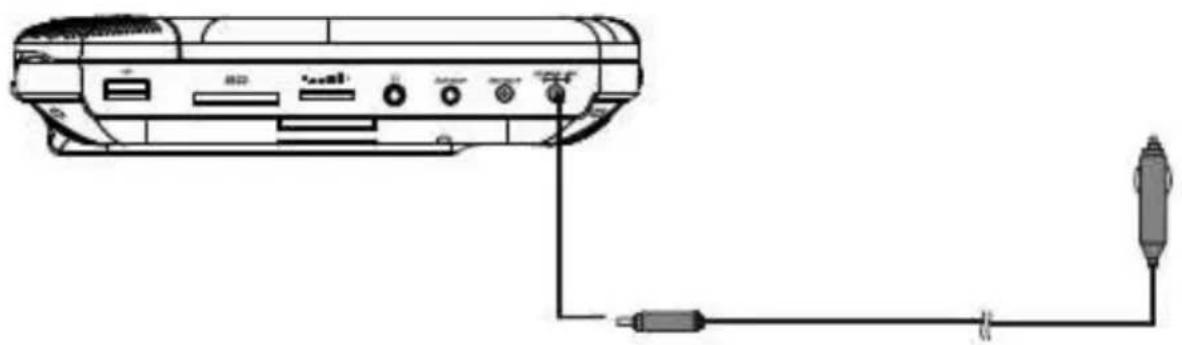

Anschluss an den Zigarettenanzünder 13

Anschluss an einem Fernsehgerät 14

Anschluss an einer Stereoanlage 15

Hauptgerät mit Zweitmonitor verbinden 16

Kopfhörer anschließen 17

USB Anschluss und Kartenleser 17

Installation im Auto 18

Wiedergabe

Vorspulen und Zurückspulen 20

Wiederholfunktion 20

Wiederholfunktion für Favoriten / Bereich 21

Angle 21

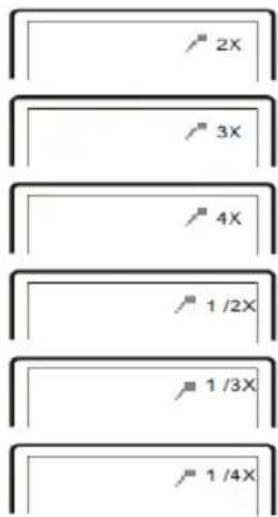

Zoom in / out 21

JPEG Dateien 22

MP3 Dateien 22

Einstellungen

System Einstellungen 23

Allgemeine Einstellungen 23

Video Einstellungen 24

Voreinstellungen 25

Spezifikation 26

Fehlerbehebung 27

Gewährleistung 28

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Audiospielers. Diese Standards wurden entwickelt, um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und sollte wie in der Anleitung vorgeschrieben installiert werden. Ansonsten kann es zu Störungen des Radios oder Fernsehers kommen, zum Beispiel beim Ein- oder Ausschalten des DVD Spielers.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
3. Alle Hinweise und Warnungen, die in diesem Handbuch erwähnt werden, müssen eingehalten werden.
   Dieses Gerät enthält ein Lasersystem der Klasse 1.
4. Um austretende Strahlung zu vermeiden, sollte das Gerät nicht geöffnet werden.
5. Die Laserstrahlung kann Augenschäden hervorrufen.
6. Sollten Reparaturarbeiten notwendig sein, kontaktieren Sie einen Fachmann oder wenden Sie sich an Ihren Händler.
7. Das Gerät ist nur von Servicemitarbeitern zu öffnen.
8. Sollte das Gerät in anderer Weise als der hier beschriebenen genutzt werden, könnte dies zum Austritt von gefährlicher Laserstrahlungen führen.

Laser

USB Anschluss

• Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.
- Der USB Anschluss ist nicht zum Aufladen von MP3-Playern, Telefonen usw. geeignet.

Stromversorgung

1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden.
3. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.

4. Stellen Sie das Gerät nicht auf eine instabile Fläche. Der Player könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

5. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.

6. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

7. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.

8. Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.

9. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.

10. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.

11. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.

12. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie den Player länger nicht nutzen.

Batterie (Akku)

1. Die Batterie ist Bestandteil des Gerätes. Sie wird immer auch dann aufgeladen, wenn das Gerät ausgeschaltet ist und mit dem Stromnetz verbunden ist.

2. Es dauert ca. 4-5 Stunden, bis die Akkus aufgeladen sind. Während des Ladevorgangs leuchtet die Ladeanzeige rot, nach vollständigem Laden leuchtet sie grün auf. Eine vollständig aufgeladene Batterie kann das Gerät bis zu 2,5 Stunden mit Strom versorgen. Der Energieverbrauch ist dabei abhängig von Bildschirmhelligkeit, Lautstärke, Speichermedium usw. Trennen Sie USB-Geräte, Speicherkarten und Netzwerkkabel vom Player, wenn Sie diese nicht benötigen. Dies wirkt sich positiv auf die Akkulaufzeit aus.

3. Der Akku darf nicht in Kontakt mit aggressiven Gasen kommen. Wenn diese Bedingungen nicht eingehalten werden, kann es zur Korrosion der metallischen Teile und damit zum Austritt von Batterieflüssigkeit kommen.

4. Eine längere Lagerdauer kann zum Entladen der Batterien führen. Bei längerer Lagerdauer sollten die Batterien bei Temperaturen zwischen +10°C und +30°C gelagert werden.

5. Nach längerer Lagerdauer kann es vorkommen, dass die Ladeleistung der Batterien zunächst gemindert ist. Durch mehrfaches Ent- und Aufladen erlangen die Batterien aber wieder ihre ursprüngliche Leistung.

6. Batterie nie ins Feuer werfen, nicht erhitzen und nicht ins Wasser werfen.

7. Batterie darf nicht geöffnet werden.

8. Auch wenn kein Produktionsmangel vorliegt, unterliegt ein Akku bauartbebingt einem Verschleiß. Normales Verschleiß ist von der Gewährleistung ausgeschlossen.

Sicherheitshinweise

Betrieb und Aufstellung

1. Während der Wiedergabe dreht sich die Disk sehr schnell. Bitte öffnen und bewegen Sie den Player nicht, sonst könnte die Disc beschädigt werden.

2. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.

3. Der Player kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.

4. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.

5. Ziehen Sie den Stecker während eines Gewitters aus der Steckdose.

6. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.

7. Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.

8. Vermeiden Sie Hitzestau am Gerät. Die Belüftungsöffnungen an der Unterseite dürfen nicht verdeckt werden!

9. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.

10. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.

11. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

Servicefall

1. Führen Sie Reparaturen niemals selber durch, bitte überlassen Sie dies immer qualifiziertem Personal.

2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a. Wenn das Netzteil oder Netzkabel defekt ist.

b. Wenn Gegenstände in das Gerät gefallen sind.

c. Wenn das Gerät mit Wasser in Berührung gekommen ist.

d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. Ändern Sie nur die Einstellungen, die hier beschrieben werden. Das Ändern anderer Einstellung zieht eine kostspielige Instandsetzung eines Technikers nach sich.

e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.

1. Verwenden Sie originale Ersatzteile oder Teile, die die selben Eigenschaften besitzen. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.

2. Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführen, um die richtige Funktionsweise sicherzustellen.

3. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.

Recycling Informationen

Wiederverwertung von Elektrogeräten

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

1. Die Batterien können nach Gebrauch in der Verkaufsstelle oder in deren unmittelbarer Nähe unentgeltlich zurückgegeben werden.

2. Der Endverbraucher ist zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet.

3. Die Symbole gemäß Anhang 1 № 1 und 3 der BattV folgende Bedeutung haben: Kennzeichnungspflichtige Batterien sind mit einem der beiden nachstehenden Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls zu versehen.

4. Die Entscheidung welches Zeichen verwendet wird, trifft der zur Kennzeichnung Verpflichtete. Beide Zeichen haben die gleiche Bedeutung.

5. Batterien, die Schadstoffe enthalten, sind durch chemische Symbole gekennzeichnet: Pb = Batterie enthält Blei, Cd = Batterie enthält Cadmium, Hg = Batterie enthält Quecksilber. Jeder Verbraucher ist gesetzlich verpflichtet, diese Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

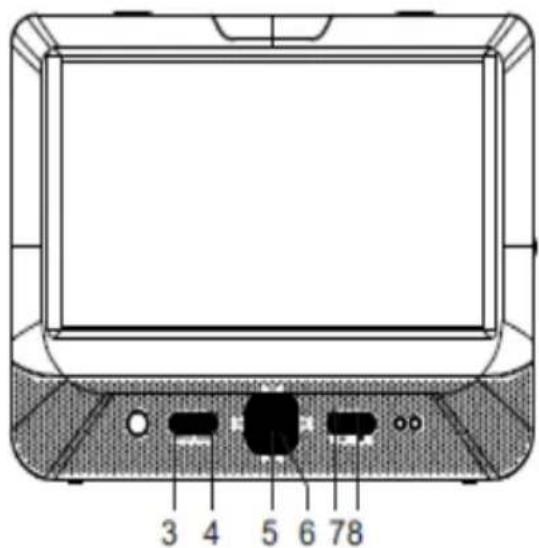

Hauptmonitor HSD9910 /9912

1 Öffnen

Nach Links schieben, um das Fach für die DVD zu öffnen

2 EIN / AUS Taste

Gerät Ein-/Ausschalten - Energie sparen

3 SET UP

Menü mit Geräteinstellungen einblenden

4 Mode

DVD, SD oder USB Modus

5

6 OK

Auswahl bestätigen.

1. Wiedergabe / Pause

8 STOP

Wiedergabe beenden

9 DC IN 12V 1A

Anschluss für Netzteil

10 DC OUT

Anschluss für Zweitmonitor

11 AV OUT

Audio/FBAS-Video-Ausgang

12 Kopfhörerbuchse

Anschluss für Kopfhörer

13 Lautstärkeregler

Lautstärke verringern bzw. erhöhen

14 SD Kartenschacht

SD-Speicherkartenleser

15 USB Port

Anschluss für USB Massenspeicher Geräte

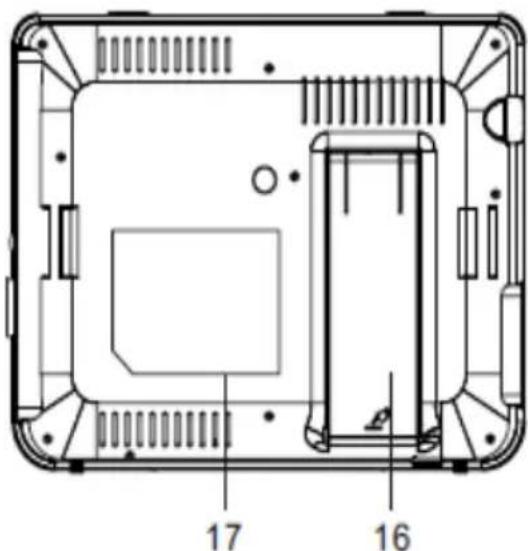

16 Standfuss

17 Techniche Daten Aufkleber

Achtung: Beim Aufladen des Akkus muss das Gerät ausgeschaltet sein!

Nach Links schieben, um das Fach für die DVD zu öffnen

2 EIN / AUS Taste

Gerät Ein-/Ausschalten - Energie sparen

3 SET UP

Menü mit Geräteinstellungen einblenden

4 Mode

DVD, SD oder USB Modus

5

6 OK

Auswahl bestätigen.

1. Wiedergabe / Pause

8 STOP

Wiedergabe beenden

9 DC IN 9-12V 1A

Anschluss für Netzteil

10 DC OUT

Anschluss für Zweitmonitor

11 AV OUT

Audio/FBAS-Video-Ausgang

12 Kopfhörerbuchse

Anschluss für Kopfhörer

13 Lautstärkeregler

Lautstärke verringern bzw. erhöhen

14 SD Kartenschacht

SD-Speicherkartenleser

15 USB Port

Anschluss für USB Massenspeicher Geräte

16 Standfuss

17 Techniche Daten Aufkleber

Achtung: Beim Aufladen des Akkus muss das Gerät ausgeschaltet sein!

Zweitmonitor

Gerät Ein-/Ausschalten - Energie sparen

2 Volume Regelung

Lautstärke verringern bzw. erhöhen

3 EARPHONE

Anschluss für Kopfhörer

4 AV IN

Anschluss zum Hauptmonitor

5 DC IN 12V Anschluss für Netzteil oder Hauptmonitor

6 Helligkeit Regelung

7 Standfuss

8 Techniche Daten Aufkleber

Achtung:

Bevor Sie das Gerät verwenden können, müssen Sie es mit dem Schalter auf der Unterseite einschalten!

Lieferumfang

• HSD 9910 oder HSD 9912 oder HSD 7701
- Monitor
• Fernbedienung,
• Netzteil, Adapterkabel für den Zigarettenanzünder
• Gurtt x 2, Kopfhörer x2
• DC+Audio/Video Kable
• Bedienungsanleitung

Hinweise:

• Veränderungen oder Modifizierungen der Bestandteile des Lieferumfangs führen zum Erlöschen der Gewährleistung.
• Transportieren und versenden Sie das Gerät ausschließlich in der Originalverpackung.
• Bitte benachrichtigen Sie Ihren Händler, wenn Sie Transportschäden feststellen.
• Entsorgen Sie das Verpackungsmaterial entsprechend den geltenden Vorschriften. Trennen Sie das Verpackungsmaterial nach Papier/Pappe und Plastik.

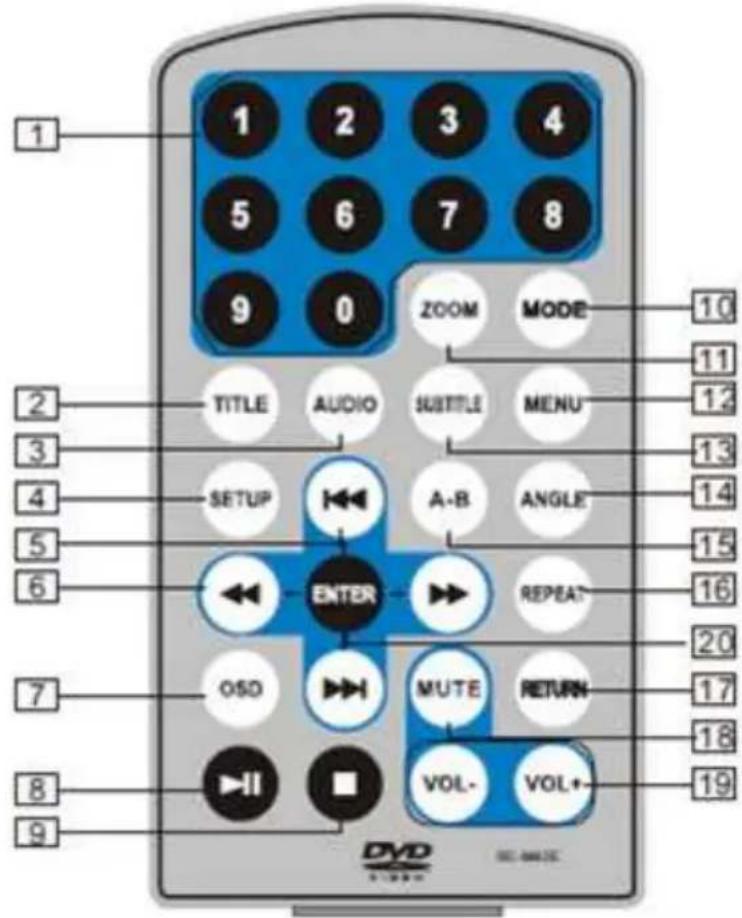

1. Nummerntasten
2. TITLE (Titelinformationen anzeigen)
3. AUDIO (Audiosprache auswählen)
4. SETUP (Setup-Menü öffnen oder schließen)
5. Zurück/Weiter (Während der Wiedergabe zum/zur vorhergehenden/nächsten Kapitel oder Szene springen)
6. Vorspulen/Zurückspulen (Mit 2-, 4-, 8-, 16- oder 32-facherGeschwindigkeit vor-/ zurückspulen)
7. OSD (Während der Wiedergabe Disc-Informationen anzeigen, z.B. verstrichene und verbleibende Zeit)
8. Wiedergabe/Pause

9. Stopp (Einmal drücken, um die Wiedergabe zu unterbrechen; danach drücken, um die Wiedergabe an der gestoppten Stelle fortzusetzen. Stopp-Taste zweimal drücken, um die Wiedergabe vollständig zu beenden.)
   10.MODE (Auswahl der Eingabequelle)

10. ZOOM (Bild während der Wiedergabevergrößern/verkleinern)

11. MENU (Hauptmenü öffnen oder schließen)
12. SUBTITLE (Während der Wiedergabe einer DVD die Untertitelsprache auswählen)
13. ANGLE (Während der Wiedergabe einer Disc mit mehreren Winkeleinstellungen den Blickwinkel auswählen)
14. A-B (Einen bestimmten Abschnitt A-B wiederholen; Taste erneut drücken, um die Funktion zu beenden)
15. REPEAT (Titel, Kapitel oder Track wiederholen)
16. RETURN (Zum Hauptmenü zurückkehren)
17. MUTE (Ton stumm stellen)
18. VOL +/- (Lautstärke einstellen)
19. ENTER (Bestätigen)

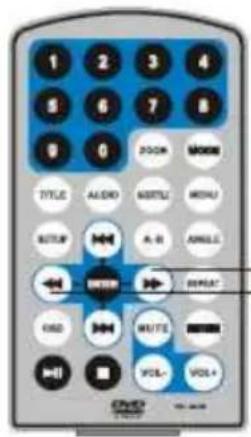

Nutzung der Fernbedienung

Bitte legen Sie die Batterie, wie abgebildet, in die Fernbedienung ein.

Beachten Sie, dass für die Bedienung mit der Fernbedienung der Winkel über 30 Grad nicht überschritten werden darf. Der maximale Abstand der Fernbedienung zum Gerät beträgt 3 Meter.

Anschluss an das Netzteil

Verbinden Sie das Netzteil über den DC IN Anschluss mit dem Stromnetz.

Hinweis: Schalten Sie das Gerät aus, bevor Sie das Netzteil vom Stromnetz trennen.

Anschluss an den Zigarettenanzünder

Verbinden Sie den das mitgelieferte KFZ Anschlusskabel mit dem DC IN des Gerätes und dem Zigarettenanzünder des Kraftfahrzeugs.

Anschluss an einem Fernsehgerät

1. Verbinden Sie ein Adapterkabel (3,5 mm Klinkenstecker) mit dem AV OUT Anschluss.
2. Verbinden Sie das gelbe Kabel mit dem gelben Anschluss am Adapterkabel und mit VIDEO IN an der Seite des TV Fernsehgerätes. (Je nach Fernsehgerät kann die Buchse auch mit FBAS/CVBS oder FRONT AV gekennzeichnet sein)
3. Verbinden Sie das weiße und rote Kabel mit dem Adapterkabel und mit dem Audioeingang des TV Fernsehgerätes.
4. Klappen Sie den Player zu um den AV Ausgang zu aktivieren.
5. Wählen Sie an Ihrem Fernseher den VIDEO/AV-In Eingang als Signalquelle. Eine automatische Umschaltung erfolgt nicht.

Anschluss an einer Stereoanlage

Hinweis:

5.1 Tonausgabe wird am Gerät selbst nicht unterstützt, aber nach Anschluss an einer entsprechenden Stereoanlage, ist 5.1 Tonausgabe über die Stereoanlage verfügbar!

Hauptgerät mit Zweitmonitor verbinden

Verbinden Sie beide Geräte über das Kabel.

Es wird empfohlen, ausschließlich durch die Zigarettenanzünder-Adapter den Strom zu beiden Geräten zu liefern. Der AC / DC-Adapter wird nur verwendet, um Strom zum Hauptgerät zu liefern oder als Ladegerät, um das Hauptgerät aufzuladen. Beim Aufladen sollten die Geräte ausgeschaltet sein!!!

Kopfhörer anschließen

1. Kopfhörer mit einem 3,5mm Klinkenstecker können an dieses Gerät angeschlossen werden.
2. Regulieren Sie die Lautstärke mit dem Lautstärkeregler.
3. Achten Sie auf die Lautstärke bei der Benutzung von Kopfhörern und schützen Sie ihre Ohren vor zu lauten Geräuschen.

USB Anschluss und Kartenleser

Folgende USB-Geräte werden unterstützt:

• USB Massenspeichergeräte
Max. Kapazität: 500GB
Dateisysteme: FAT, FAT32
• SD / MMC Karten
Max. Kapazität: 32GB
Dateisysteme: FAT, FAT32

Verbinden Sie Ihr USB-Massenspeichergerät mit dem USB-Anschluss bzw. Ihre SD-Speicherkarte mit dem SD-Kartenleser. Drücken Sie die Taste Mode, um auf die Speichergeräte zugreifen zu können. Evtl. müssen Sie zunächst die Wiedergabe einer DVD mit STOP unterbrechen.

Hinweise:

• Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechenden nicht alle den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB Speichergerät nicht vom Disc Player erkannt werden, probieren Sie bitte einen anderen USB-Speicher aus.
• Sollte ein USB-Gerät bzw. eine Speicherkarte nicht mehr erkannt werden, führen Sie bitte mit Hilfe Ihres Computers eine Datenträgerdiagnose durch oder formatieren Sie das USB Speichergerät erneut.
• USB-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzten die USB-Spezifikationen und funktionieren evtl. nicht fehlerfrei zusammen mit dem DVD Player.
  • USB Massenspeicher bis 500GB werden unterstützt, bei höherer Kapazität kann die Kompatibilität zum DVD PLAYER nicht unter allen Umständen garantiert werden.
• Sichern Sie immer alle Daten von dem USB Speicher, bevor Sie diesen mit dem DVD PLAYER verbinden.
• Große USB-Speichergeräte und/oder Datenträger mit sehr vielen Dateien und Ordner benötigen evtl. eine lange Zeit, um erkannt zu werden.

Installation im Auto

1.Befestigen Sie die Gurte je nach Bedarf an dem DVD-Spieler / Bildschirm.

Der DVD-Spieler wird in dieser Position in die Halterung passen; siehe Abbildung unten.

A

Drehen Sie den Spieler um, damit die Rückseite vor Ihnen liegt.

HINWEIS:

Bevor Sie das DVD Player im Auto verwenden können, muss die Installation abgeschlossen sein. Für die Installation des DVD Players wird empfohlen, den DVD-Spieler an der LINKEN Kopfstütze zu befestigen, damit das Kabel ungehindert zum Bildschirm führen kann.

1. Befestigung der Gurte an der Kopfstütze.

Führen Sie die Gurte um die Kopfstütze herum und schließen Sie die 2 dreizackigen Schnallen. Die Schnallen müssen fest verschlossen sein.

Ziehen Sie die Gurte fest.

Stecken Sie die losen Enden ordentlich in den Gurt.

Wiedergabe Modus

Unterstützt werden folgende Dateien: von DVD, MPEG4, SVCD, VCD, CD, MP3.

1. In der Quellen-Einstellung kann man mit die Auswahl bestätigen.

Tasten navigieren und mit der "ENTER" Taste

1. Öffnen Sie das DVD-Fach (vorsichtig Fach darf nicht über 30° geöffnet werden!) und legen Sie eine CD/DVD mit der beschrifteten Seite nach oben ein.
2. Schließen Sie das DVD Fach, die Disk wird anschließend geladen und abgespielt.
3. Drücken Sie " einmal um die Wiedergabe zu stoppen; Drücken Sie " " um die Wiedergabe an der Stelle fortzusetzen, wo Sie aufgehört wurde. Drücken Sie " zweimal um die Wiedergabe vollständig zu stoppen
4. Während der Wiedergabe, drücken Sie "um zu unterbrechen, Drücken Sie erneut die Wiedergabe zum Fortsetzen.
5. Wenn das Abspielen beendet ist, schalten Sie das Gerät durch Verschieben des ON / OFF-Schalter aus.

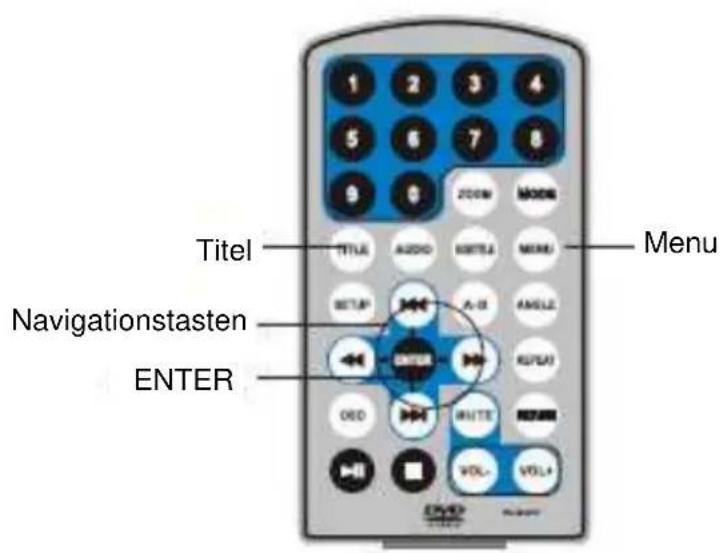

6. Einige DVD bieten ein Titer oder Kapitelmenü. Drücken Sie die Taste "MENU" um zur Menüseite zu kommen und zum auswählen, anschließend die ENTER Taste zum bestätigen.

Hinweis:

Bitte trennen Sie nicht USB-Geräte oder Stick nicht während der Wiedergabe vom Gerät um Funktionsstörungen zu vermeiden!

Vorspulen und Zurückspulen

Beim Abspielen von DVD, MPEG4, SVCD, VCD, CD, kann das Gerät vorwärts oder rückwärts spulen

1. Drücken Sie " >> ", wird das Gerät vorspulen. Drücken Sie sie wiederholt, wird die Geschwindigkeit um das 2, 4,8, 16, 32-fache erhöht.

1. Drücken Sie "<<", wird das Gerät zurückspulen.

Drücken Sie sie wiederholt, wird die Geschwindigkeit um 2, 4,8, 16, 32-fache erhöht

Vorspulen zurückspulen

Wiederholfunktion

Beim Abspielen von DVD, MPEG4, SVCD, VCD, CD, gibt der DVD PLAYER Ihnen die Möglichkeit, bestimmte Titel, Kapitel oder ganz Disk in Endlosschleife wiederzugeben.

Drücken Sie REPEAT während der normalen Wiedergabe.

Der REPEAT Modus wechselt jedesmal wenn Sie die REPEAT Taste drücken. (Nicht bei jeder Disc stehen alle Funktionen zur Verfügung.)

Abhängig von der Art der Disc ändert sich die Wiederholenfunktion (REPEAT).

Bei DVD Disc drücken Sie REPEAT einmal, wiederholt das Gerät das aktuelle Kapitel, drücken Sie REPEAT noch einmal der aktuelle Titel wiederholt, drücken Sie ein 3tes Mal wird Alles wiederholt.

Bei MP3-Discs, drücken Sie REPEAT einmal wird die vorhandene Datei wiederholt, drücken Sie REPEAT noch einmal wird der aktuelle Ordner wiederholt, drücken Sie ein 3tes Mal wird die Funktion abgeschaltet.

Bei einer CD/VCD Disk, drücken Sie REPEAT einmal um den aktuellen Titel zu wiederholen, drücken Sie REPEAT noch einmal um alle Tracks/Titel einer Disk zu wiederholen, drücken Sie ein 3tes Mal wird die Funktion beendet.

Wiederholfunktion für Favoriten / Bereich

Bei der Wiedergabe von MPEG4, SVCD, VCD, CD, MP3, kann der Benutzer einen bestimmten Abschnitt immer wieder spielen.

Während der Wiedergabe, drücken Sie "A-B" Taste an einem Punkt A, und drücken Sie dann diese Taste wieder an einem Punkt B. Das Gerät wird diesen Bereich fortan automatisch wiederholen.

Drücken Sie die Taste nochmals, kehrt das Gerät zur normalen Wiedergabe zurück.

Angle

Während der Wiedergabe von DVD-Disc mit „Multi-Angle“, drücken Sie "Winkel", um den Anzeigewinkel zu ändern.

Hinweis: Die Funktion ist nur bei Disk mit Multi-Angle verfügbar!

Zoom in / out

Drücken Sie 🐎/纍/纍/纍 ZOOM während der Wiedergabe. Der DVD Player vergrößert das Bild.

Drücken Sie während des Zoomens um den Bildausschnitt zu verändern.

Bei dem mehrmaligen Drücken der ZOOM Taste ändert sich die Vergrößernfunktion in folgender Weise (siehe rechts)

Hinweis:

JPEG-Dateien (Bilder)

Sie können mit Ihrem DVD-Player Fotos anschauen, die auf einer CD/DVD oder auf einem USB-bzw. Speicherkatenmedium gespeichert sind. Die Fotos müssen im JPEG Format gespeichert sein.

1. Legen Sie die CD/DVD in das Diskfach bzw. verbinden Sie USB- oder Kartenspeicher.
2. Wählen Sie einen Ordner mit ◀◀◀ oder ein Bild und anschließend die "ENTER" Taste zum bestätigen

Hinweis: Sie können "MENU" drücken, um die Ordnerliste zu öffnen. Drücken Sie oder "ENTER", um ein Vorschaubild anzuzeigen.

1. Mit drehen Sie das Bild gegen den Uhrzeigersinn, drücken Sie " " um das Bild im Uhrzeigersinn zu drehen .
2. Drücken Sie "OSD" -Taste, während des Betrachtens von Bildern, können Sie verschiedene Übergangs-Modus wählen:

• von oben nach unten
• von unten nach oben
• von der linken zur rechten Seite
• von der rechten Seite auf die linke Seite
• von links oben nach rechts unten
• von rechts oben nach links unten
• von links unten nach rechts oben
• von rechts unten nach links oben
• von der horizontalen Mitte zu beiden Seiten
• von der vertikalen Mitte zu beiden Seiten
• von oben und unten zur Mitte
• von rechts und links Mitte
• von vier Fenstern Oberseite nach unten Seite
• von vier Fenstern Seite auf die rechte Seite links
• von 4 Kanten zum Zentrum

1. . Während der Anzeige von Dateien erscheint, " " wenn man die Taste "Angle" oder "Untertitel" oder "Audio" oder "A-B" oder "Titel" etc; drückt. In dieser Situation sind diese Optionen nicht verfügbar.

2. Beim Anzeigen von JPEG- Dateien, drücken Sie " "werden Bilder im Thumbnail-Modus angezeigt. Drücken Sie oder „ENTER“ um eine Datei anzuzeigen.

MP3-Dateien

1. Legen Sie die CD/DVD in das Diskfach bzw. verbinden Sie USB- oder Kartenspeicher.
2. Wählen Sie einen Ordner mit oder eine Datei und anschließend oder "ENTER" um zu bestätigen.

System - Einstellung

Allgemeine Einstellungen

Setup seite			Unter dieser Option können Sie das Bildseitenformat (Normal/PS, Normal/LB, Wide) einstellen Die Standardeinstellung ist „Wide“ Hinweis • Diese Funktion ist abhängig vom Anzeigeformat, mit dem die DVD aufgezeichnet wurde. • Wählen Sie Wide (16:9) für 16:9 Breitbildfernseher
Anzeigeformat	16:9	4:3PS
Winkelmarkierung	Ein	4:3BL
Bildschirmsparche	Deu	16:9
Bildschirmschoner	Ein
Auto-standby	Aus
▲▼:Verschieben	◄:Zurück	►:Eintrag
Setup seite			Unter dieser Option können Sie den Winkel während der Wiedergabe einstellen. Optionale Einstellung: ON, OFF Die Standardeinstellung ist ON
Anzeigeformat	16:9
Winkelmarkierung	Ein	Ein
Bildschirmsparche	Deu	Aus
Bildschirmschoner	Ein
Auto-standby	Aus
▲▼:Verschieben	◄:Zurück	►:Eintrag
Setup seite			Unter dieser Option können Sie Englisch als OSD-Sprache einstellen. Standardeinstellung: Deutsch
Anzeigeformat	16:9	Deutsch
Winkelmarkierung	Ein	Portugliesisch
Bildschirmsparche	Deu	Spanisch
Bildschirmschoner	Ein	Holländisch
Auto-standby	Aus	Schwedisch Polnisch Finisch
▲▼:Verschieben	◄:Zurück	►:Eintrag
Setup seite			Unter dieser Option haben Sie die Möglichkeit, den Bildschirmschoner zu aktivieren. Die Standardeinstellung ist ON.
Anzeigeformat	16:9
Winkelmarkierung	Ein
Bildschirmsparche	Deu
Bildschirmschoner	Ein	Ein
Auto-standby	Aus	Aus
▲▼:Verschieben	◄:Zurück	►:Eintrag

Allgemeine Einstellungen

General Setup
TV Display	16:9
Angle Mark	ON
OSD Lang	ENG
Screen Saver	ON
Auto Standby	3H	Off
		3 Hours
		4 Hours

Unter dieser Option können Sie die Zeit für den automatischen Standby einstellen.

Die Standardeinstellung ist Off.

Video Einstellungen

Video - einstellungsseiteTv- Modell PAL PALQualität NTSCPanelqualität▲ ▼:Verschieben ◀:Zurück ▶:Eintrag	Unter dieser Option können Sie den TV-Typ (PAL, NTSC) einstellenDie Standardeinstellung ist PAL.
Video - einstellungsseiteTv- Modell PALQualitätPanelqualität▲ ▼:Verschieben ◀:Zurück ▶:Eintrag	Videoqualität von AV-OUT einstellen
Video - einstellungsseiteTv- Modell PALQualitätPanelqualität▲ ▼:Verschieben ◀:Zurück ▶:Eintrag	Videoqualität der ANZEIGE einstellen

Voreinstellungen

Bevorzugte Einstellungen
Audio Eng	Deutsch
Untertitel Aus	Portugiesisch	Hinweis:Die Audiosprache ist abhängig von dem auf der DVD aufgenommenen Inhalt.
Disk-Menü Eng	Spanisch
Elternkontrolle	Holländisch
Standardeeinstell.	Schwedisch
	Polnisch
	Finisch
▲▼:Verschieben ◀:Zurück ▶:Eintrag
Bevorzugte Einstellungen
Audio Eng	Deutsch
Untertitel Aus	Portugiesisch
Disk-Menü Eng	Spanisch
Elternkontrolle	Holländisch
Standardeeinstell.	Schwedisch
	Polnisch
	Finisch
	Aus
▲▼:Verschieben ◀:Zurück ▶:Eintrag
Bevorzugte Einstellungen
Audio Eng	Deutsch
Untertitel Aus	Portugiesisch
Disk-Menü Eng	Spanisch
Elternkontrolle	Holländisch
Standardeeinstell.	Schwedisch
	Polnisch
	Finisch
▲▼:Verschieben ◀:Zurück ▶:Eintrag
Bevorzugte Einstellungen
Audio Eng	1 Kinder
Untertitel Aus	2 G
Disk-Menü Eng	3 PG
Elternkontrolle	4 PG 13
Standardeeinstell.	5 PGR
	6 R
	7 NC 17
	8 Erwachse
▲▼:Verschieben ◀:Zurück ▶:Eintrag
Bevorzugte Einstellungen
Audio Eng
Untertitel Aus
Disk-Menü Eng
Elternkontrolle
Standardeeinstell.
▲▼:Verschieben ◀:Zurück ▶:Eintrag

Allgemeines

Netzteil Externes Schaltnetzteil (Ausgang 12V, 1A DC)

Leistungsaufnahme <9Watt

Abmessungen (Hauptgerät) 265x45x199mm

Abmessungen (Monitor) 265x45x199mm

Chipsatz MediaTek MT 1389

Akku

Typ Lithium-Polymer

Akkubetrieb >2,0 Stunden (HSD 9910/ HSD 7701)

3,0 Stunden (HSD 9912)

Kapazität 1100mAh (HSD 9910)

1350mAh (HSD 9912)

950mAh (HSD 7701)

Bildschirm

Größe 9" (22,86 cm) (HSD9910 / HSD9912)

7" (17,8 cm) (HSD7701)

Seitenverhältnis 16:9

Auflösung 800 x 480

Beleuchtung LED

DVD-Player

Disc-Durchmesser 12cm/8cm

Formate DVD-Video, Audio-CD, DVD ROM, VCD, SVCD, CD ROM

Datenträger CD-R/RW, DVD-R(DL)/RW

Audio-Formate MP3

Anschlüsse

AV AV OUT (3,5mm Klinkenstecker)

Kopfhörer (3,5mm Klinkenstecker)

Daten USB, Kartenleser (SD)

Andere DC-In

HD Media Player

Speichermedien USB Massenspeicher mit FAT32 (max. 500GB)

SD-Karte mit FAT32 (max. 32GB)

Video Codecs (HD) MPEG1, MPEG2(PS), MPEG4(XVID)

Audio Codecs MPEG Audio Layer 2 und 3 (MP3),

Bilder JPEG

Musik MP3

Betriebsbedingungen

Temperatur 7 - 40°C

Luftfeuchtigkeit 5 - 85% (nicht kondensierend)

Irrtum und technische Änderungen vorbehalten!

Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren.

Kein Strom	Kontrollieren Sie den Ladezustand der Batterie.Schalten Sie den Schalter (on/off) ein.
Keine Wiedergabe	Legen Sie eine bespielte Disk ein (überprüfen Sie Disk-Typ und Dateisystem).Kontrollieren Sie den Inahlt auf abspielbare Dateien.Reinigen Sie die Disk.Die Disk hat zuviele Kratzer.Die DVD+/-R muss finalisiert sein.Flascher Regionalcode bei der Video-DVDEntfernen Sie die Kindersicherung oder ändern Sie die Sicherheitsstufe.
Schwarz/Weiß wechselnd	Vergewissern Sie sich, dass NTSC/PAL umgestellt wurde.
Keine Untertitel	Stellen Sie sicher, dass die Video-DVD Untertitel hat.Falsches Untertitelformat
Batterie arbeitet nicht	Wenn die Indikatorleuchte Rot anzeigt, dann müssen Sie die Batterie wieder aufladen.
Batterie kann nicht geladen werden	Beim Akku laden muss das Gerät ausgeschaltet werden
Kein Ton	Überprüfen Sie die Lautstärke.Ist der Kopfhörer richtig eingesteckt?Überprüfen Sie die Audioeinstellungen.Bitte wechseln Sie die Tonspur im Video

Gewährleistung

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausgebauten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind.

Die Gewährleistung für Verschleißsteile (z.B. Akkus) beträgt 6 Monate. Sofern das Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.

Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Rauch, Wasser, Batterieauslauf, Fälschung.

Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen/Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/oder telefonisch (s.u.)

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an:

ERS GmbH Elektronik Repair Service Weidegrund 3 21614 Buxtehude / Niedersachsen Germany

Kundendienst

e-mail: [e-mail]

Hotline: [phone] (Mo-Fr: 11-17:00 Uhr)

Phone: [phone] (Mo-Fr: 09-17:00 Uhr)

eMail: [e-mail]

ERS GmbH Elektronik Repair Service

Weidegrund 3

21614 Buxtehude / Niedersachsen

Germany

Weidegrund 3 21614 Buxtehude Deutschland

Tel: [phone]

www.xoro.de
