HSD 1011 - Tragbarer DVD-Player XORO - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer DVD-Player mit DVB-T2 TV-Tuner
Marke	XORO
Modell	HSD 1011
Bildschirmgröße	10,1 Zoll (25,7 cm)
Bildschirmauflösung	1024 x 600 Pixel
DVD-Laufwerk	Integriert, CD/DVD Wiedergabe
TV-Empfang	DVB-T/T2 (frei empfangbar)
Medienwiedergabe	DVD, CD, USB (bis 500 GB), SD/SDHC/MMC-Karte
Anschlüsse	HDMI (nur TV-Modus), AV Out (analog), Kopfhörer, COAXIAL (digital), USB 2.0, SD-Kartenleser, Antenneneingang
Stromversorgung	12V Gleichstrom über mitgeliefertes Netzteil, integrierter Akku
Energieeffizienzklasse	A
Leistungsaufnahme (Betrieb)	9,4 W (Standard-Modus)
Leistungsaufnahme (Standby)	0,5 W
Fernbedienung	IR, Reichweite bis 5 m
Lieferumfang	Gerät, Fernbedienung mit Batterien, Netzteil, KFZ-Netzteil, AV-Kabel, Teleskopantenne, Bedienungsanleitung
Sicherheit	Lasersystem der Klasse 1, Gehäuse nicht öffnen
Reinigung	Mit weichem, trockenem Tuch; keine Flüssigkeiten
Reparatur	Nur durch qualifiziertes Personal; keine eigenständigen Reparaturen
Gewährleistung	Gesetzliche Gewährleistung, 6 Monate für Verschleißteile (Akku)
Hersteller	XORO (MAS Elektronik AG)

Häufig gestellte Fragen - HSD 1011 XORO

Warum habe ich keinen Ton?

Überprüfen Sie, ob die Stummschaltung (MUTE) aktiviert ist. Drücken Sie die MUTE-Taste auf der Fernbedienung. Erhöhen Sie die Lautstärke mit den VOL+-Tasten.

Wie kann ich PayTV-Sender empfangen?

Das Gerät ist nur für frei empfangbares DVB-T2 ausgelegt. Für PayTV benötigen Sie ein zertifiziertes Gerät mit CI+ Schacht. Das Gerät unterstützt kein HbbTV.

Warum findet der Sendersuchlauf keine Sender?

Stellen Sie sicher, dass die Antenne korrekt angeschlossen und ggf. die Stromversorgung für die Antenne im Menü aktiviert ist. Führen Sie einen manuellen Suchlauf mit bekannten Frequenzen durch oder verbessern Sie die Antennenposition.

Der USB-Stick wird nicht erkannt.

Verwenden Sie einen USB 2.0 Massenspeicher bis 500 GB. Andere Geräte mit höherem Stromverbrauch können inkompatibel sein. Formatieren Sie den Stick ggf. im FAT32-Format.

Das DVD-Laufwerk öffnet nicht oder liest keine Disc.

Drücken Sie den OPEN-Schalter nach rechts. Legen Sie die DVD mit der bedruckten Seite nach oben ein. Falls 'Keine Disc' erscheint, prüfen Sie die Einbaurichtung.

Der HDMI-Ausgang funktioniert nicht im DVD-Modus.

Der HDMI-Ausgang ist technisch bedingt nur im TV-Modus aktiv. Für DVD-Wiedergabe auf einem externen Bildschirm nutzen Sie den analogen AV-Ausgang.

Wie kann ich die Untertitel oder Tonspur umschalten?

Drücken Sie während der Wiedergabe die SUB-T Taste für Untertitel oder AUDIO für die Tonspur. Wählen Sie die gewünschte Option und bestätigen Sie mit OK.

Die Senderliste ändert sich von selbst.

Deaktivieren Sie die LCN-Funktion im Menü 'Sender' → 'Sortieren'. LCN sortiert die Sender automatisch nach Anbietervorgabe.

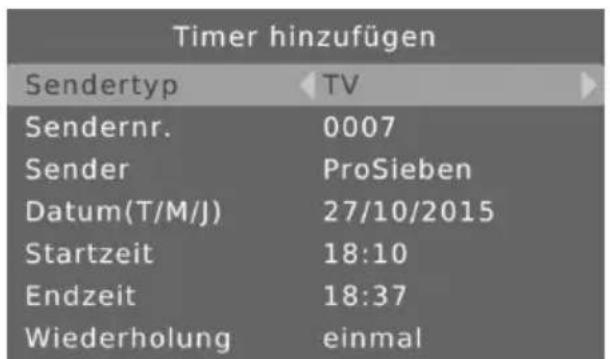

Wie programmiere ich einen Timer?

Rufen Sie den EPG auf, wählen Sie eine Sendung aus und drücken Sie OK. Im Timer-Menü können Sie Wiederholung einstellen. Die Timerliste rufen Sie mit der i-Taste auf.

Welche Dateiformate werden unterstützt?

Foto: JPEG, BMP; Musik: MP3; Video: MPEG-2, MPEG-4 (nach ISO/IEC). Nicht alle Formate sind garantierbar. Für Diashows mit Musik zuerst Musik starten, dann Fotos.

BEDIENUNGSANLEITUNG HSD 1011 XORO

BEDIENUNGSANLEITUNG (DE)

Sicherheitshinweise

Elektronische Sicherheit, Laser, Antenne, Pixelfehler 4

Stromversorgung, Servicefall 5

Verwendungszweck, USB / SD Karte, Einlegen der Batterien ...... 6

Recycling Informationen 7

EG-Konformitätserklärung 7

Lieferumfang....7

Erste Schritte

Geräteübersicht 8

Fernbedienung 9

Stromversorgung, Antenne, Audio/Videoausgänge 10

Betriebsarten 11

DVD Modus

Einstellungen, Funktionsweise 11

Media Player (SD/SDHC/MMC Kartenleser / USB 2.0) ...... 13

TV Modus

Grundfunktionen 14

Ersteinrichtung....15

Senderliste, Favoritenliste, Untertitel.... 16

Tonspur, Videotext, Seitenverhältnis 17

EPG, Timerprogrammierung 18

Hauptmenü, Senderliste bearbeiten....21

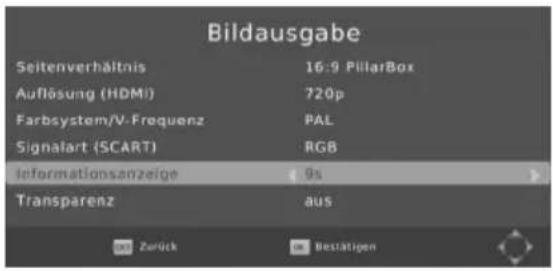

Bildausgabe 23

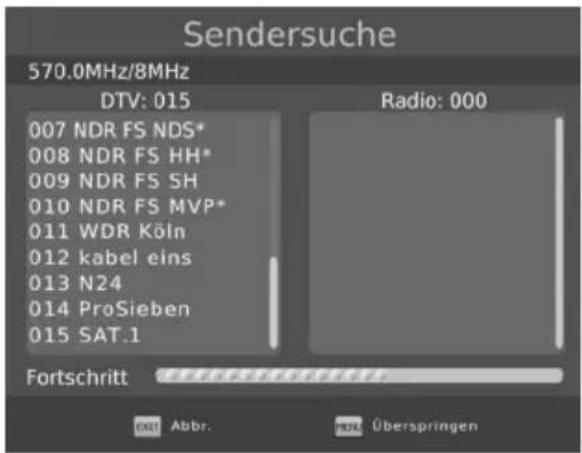

Sendersuche 24

Zeiteinstellungen, Sprache, Tonspur 25

Digitaler Ton, Kindersicherung, PIN, Werkseinstellungen ..... 26

Mediaplayer Einstellungen 27

Energieverbrauch....27

Problembehandlung....28

Gewährleistungsbedingungen 29

DVB-T2 Empfangsgebiete (Stand 03/2017)....30

Sicherheitshinweise

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten. Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder Ausschalten des Gerätes kommen.

Bedienungsanleitung

• Folgen Sie den Sicherheitshinweisen und Instruktionen in diesem Handbuch.
• Dieses Handbuch muss für späteres Nachschlagen sicher aufbewahrt werden.
- Alle Hinweise und Warnungen, die in diesem Handbuch aufgeführt werden, müssen beachtet werden.

Laser

Der DVD-Player in diesem Gerät enthält ein Lasersystem der Klasse 1.

• Um austretende Strahlung zu vermeiden, darf das Gerät nicht geöffnet werden.
• Die Laserstrahlung kann Augenschäden hervorrufen.
- Sollten Reparaturarbeiten notwendig sein, kontaktieren Sie einen Fachmann oder wenden Sie sich an Ihren Händler.
- Sollte das Gerät in anderer Weise als der hier beschriebenen genutzt werden, könnte dies zum Austritt von gefährlicher Laserstrahlungen führen.

Antenne

Der digitale TV Tuner wird mit einer Antenne verbunden.

• Wenn Sie die Antenne anschließen oder entfernen möchten, schalten Sie bitte das Gerät vorher aus
• Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich, dass diese den Vorschriften entsprechend geerdet ist.
• Wenn Sie das Gerät für längere Zeit nicht mehr nutzen, ziehen Sie bitte das Antennenkabel ab.
• Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.

Pixelfehler

Die auf dieser Seite definierten Pixelfehler (Helle, Dunkle Pixel, Liniendefekte und Helligkeitsunterschiede) beschreiben die maximal erlaubten Defekte in Art und Anzahl, welche von der Gewährleistung ausgeschlossen sind.

Helle Pixel (Bright Dot) ≤ 3 Dunkle Pixel (Dark Dot) ≤ 6 Helle + Dunkle Pixel ≤ 6

Betrieb und Aufstellung

• Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
  • Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.

Sicherheitshinweise

• Das Gerät muss mindestens 8 cm von der Wand entfernt aufgestellt werden.
- Das Gerät muss mindestens 10 cm zur Seite und mindestens 20 cm zur Decke/Regalbogen/Ablage entfernt aufgestellt werden und jederzeit gut belüftet aufgestellt sein. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu Schäden am Bildschirm führen.
- Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
• Die Öffnungen des Gehäuses dienen der Belüftung, damit das Gerät nicht überhitzt. Diese müssen immer freigehalten werden. Das Gerät niemals im Betrieb oder während der Aufladung abdecken.
• Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
- Zigarettenrauchen kann in den Bildschirm eindringen und sichtbare Verschmutzungen im Bildschirm erzeugen. Durch Zigarettenrauch verursachte Schäden werden nicht im Rahmen der Gewährleistung behoben.

Stromversorgung

• Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden. Sollten Sie die Spannung nicht kennen, fragen Sie bitte einen Elektriker.
• Um eine Überlastung zu vermeiden, betreiben Sie nicht zu viele weitere Geräte an der gleichen Steck-dose.
  • Verlegen Sie Stromkabel unbedingt immer so, dass niemand darüber stolpern kann.
• Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
• Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.
• Wenn Sie das Gerät für längere Zeit nicht mehr nutzen, ziehen Sie unbedingt das Stromkabel ab.
• Für den Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist, ziehen Sie bitte den Netzstecker aus der Steckdose und das Antennenkabel aus der Antennendose. Dies verhindert Schäden aufgrund von Blitzschlägen.
• Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
• In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
• Entfernen Sie nie die Abdeckung - es befinden sich keine Teile im Inneren, die vom Benutzer selbst repariert werden können.
• Betreiben Sie das Gerät nur mit dem mitgelieferten Netzteil.

Servicefall

Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem Personal. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

• Wenn das Netzkabel defekt ist.
• Wenn Gegenstände in das Gerät gefallen sind oder wenn das Gerät mit Flüssigkeiten in Berührung gekommen oder in das Gerät eingedrungen ist.
• Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. Ändern Sie nur die Einstellungen, die hier beschrieben werden.
• Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.
• Verwenden Sie nur originale Ersatzteile. Falsche Ersatzteile können die Leistung und die Betriebssicherheit des Gerätes negativ beeinflussen.

Verwendungszweck

• Empfang von frei empfangbaren digitalen Programmen via Antenne (DVB-T2).
• Abspielen von unterstützten Video-, Bild- und Musikdateien und CD / DVD
- Anschluss von kompatiblen Massenspeichergeräten.

Portable Geräte mit eingebautem Akku sind nicht für den dauerhaften Betrieb über das Netzteil konzipiert. Wir empfehlen das Gerät bei Nichtbenutzung vom Stromnetz zu trennen!

USB Anschluss / SD Kartenleser

Das Gerät benötigt evtl. etwas Zeit, bis das Speichergerät vollständig eingelesen und betriebsbereit ist. Entnehmen Sie das Speichergerät erst dann, wenn alle Wiedergaben beendet sind.

Die USB-Anschlüsse an diesem Gerät sind nicht zum Aufladen von Geräten mit integriertem Akku (z.B. Mobil-telefone, Tablet Computer, MP3-Player usw.) geeignet. Beachten Sie die Angaben auf dem Typenschild bzgl. der maximalen Stromabgabe der USB-Anschlüsse.

Hinweise:

• USB 2.0 Massenspeicher bis 500 GB werden sicher unterstützt. Speichergeräte mit höherer Kapazität können verwendet werden, jedoch kann die Kompatibilität zum Fernseher nicht unter allen Umständen garantiert werden.
• Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechen nicht alle den Spezifikationen für USB 2.0 Massenspeichergeräte. Sollte Ihr USB Speichergerät nicht vom Fernseher erkannt werden, probieren Sie bitte einen anderen USB-Speicher.
• Sollte ein USB-Gerät nicht mehr erkannt werden, führen Sie bitte mit Hilfe Ihres Computers eine Daten-trägerdiagnose durch oder formatieren Sie das USB Speichergerät erneut.
• USB-Geräte, welche einen höheren Strom als 500mA (0.5A) benötigen, verletzten die USB 2.0 Spezifikationen und funktionieren evtl. nicht fehlerfrei zusammen mit dem Fernseher.
  • Sichern Sie immer alle Daten von dem Speicher, bevor Sie diesen mit dem Fernseher verbinden.

Einlegen der Batterien

1. Öffnen Sie das Batteriefach auf der unteren Rückseite der Fernbedienung
2. Legen Sie die Batterien in das Fach ein. Achten Sie bitte beim Einlegen der Batterie auf die richtige Polarität (+/-).
3. Schieben Sie die Batterieklappe wieder auf (Abbildung).
4. Richten Sie die Fernbedienung immer auf das Sensorfeld (IR) des Gerätes.
5. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel nicht größer als 60° sein.

Hinweise:

• Entfernen und erneuern Sie alte Batterien. Diese könnten auslaufen und die Fernbedienung beschädigen. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie das Gerät eine längere Zeit nicht benutzen.
• Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit. Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf. Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Bitte entsorgen Sie Batterien nicht im Hausmüll.

EG-Konformitätserklärung

Mit dem CE Zeichen erklärt Xoro, eine registrierte Handelsmarke der MAS Elektronik AG, dass dieses Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt.

Weitere Informationen, sowie eine ausführliche EG Konformitätserklärung zum herunterladen finden Sie im Downloadbereich zu diesem Gerät auf der Internetseite der MAS Elektronik AG (www.xoro.de).

Lieferumfang

Folgende Bestandteile gehören zum Lieferumfang:

• Gerät
  • Fernbedienung und Batterien
  • Bedienungsanleitung
  • Netzteil und KFZ Netzteil
  • AV Kabel
  • Ausziehbare DVB-T2 Teleskopantenne

Falls eines dieser Teile fehlen sollte, wenden Sie sich bitte schnellstmöglich an Ihren Händler. Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät an den Händler zurückgeschickt werden muss.

Erste Schritte

Geräteübersicht

◀▶▲▼ Navigationstasten
Bildsuchlauf rückwärts / vorwärts
I◀◀ ▶▶▶ Vorherige / Nächste Datei
ENTER Auswahl / OK / Bestätigen
MENU DVD Hauptmenü anzeigen
VOL +/- Lautstärke erhöhen / verringern
▶ || Wiedergabe / Pause

■ Stop

SOURCE Wechselt Modus: DVD Wiedergabe, Mediaplayer (DVD Modus), TV Tuner

1	LCD Display
2	Lautsprecher
3	CD/DVD Laufwerk
4	OPEN	Zum Öffnen des DVD Laufwerkes (Nach Rechts schieben)
		Zum Schließen des DVD Laufwerkes den Deckel schließen & andrücken
6		Haltepunkte für Halterungsgurte (Nicht im Lieferumfang enthalten)
7	IR	Fernbedienungsdiode
8		LED Anzeige für den Betrieb (leuchtet dauerhaft rot im Betrieb)
9		LED Ladeanzeige (blinkt grün während des Ladevorgangs, leuchtet grün bei vollgeladenen Akku) *
10
11	ANT	Anschluss für die DVB-T2 Antenne
12	HDMI	HDMI Ausgang für den Anschluss eines externen Anzeigegerätes(Nur im TV Modus verfügbar!)
12		SD / SDHC / MMC Kartenleser für den Media Player(Nur im DVD Modus verfügbar!)
13	USB	USB 2.0 Anschluss
14	AV Out	Analoger Audio / Videoanschluss (Adapterkabel mitgeliefert)
15		Kopfhöreranschluss
16	COAXIAL	Digitaler koaxialer Audioausgang (Adapterkabel mitgeliefert)
17	ON / OFF	Zum Ein/Ausschalten des Gerätes
18	DC IN	Anschluss für das Netzteil / KFZ Netzteil

*Das Gerät bietet keine Ladestandsanzeige für den integrierten Akku!

Fernbedienung

Zum Einschalten / StandBy schalten des Gerätes

SOURCE Betriebsart auswählen (Seite 11)

GOTO Zu einer bestimmten Wiedergabezeit springen

AUDIO Tonspurenmenü aufrufen

SUB-T Untertitelmenü aufrufen

REPEAT Wiederholungsmodus bei Wiedergabe ändern

Bildsuchlauf rückwärts / vorwärts

I◀◀ ▶▶▶ Vorherige / Nächste Datei

▶ || Wiedergabe / Pause

■ Stop

MUTE Ton stummschalten

SETUP Einstellungsmenü

ROT Rote Farbtaste

GRÜN Grüne Farbtaste

GELB Gelbe Funktionstaste

BLAU Blaue Funktionstaste

MENU Hauptmenü

EXIT Verlassen / Beenden

◀▶▲▼ Navigationstasten

OK / LIST Auswahl bestätigen / Senderliste anzeigen

i/INFO Informationen anzeigen

RECALL ☑ vorherigen Sender aufrufen / zum übergeordneten Verzeichnis wechseln / Zurück

VOL +/- Lautstärke erhöhen / verringern

CH +/- Kanalwahl vorwärts / rückwärts

EPG Elektronischen Programmführer einblenden

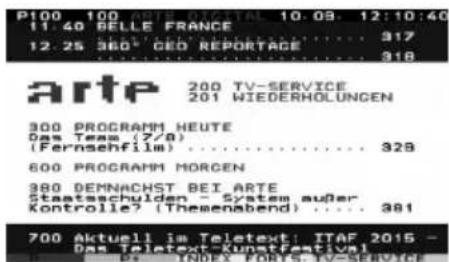

TXT Videotext einblenden

0-9 Zifferntasten

TV/RADIO Umschalten zwischen TV- und Radiomodus

FAV Favoritenlistenauswahl einblenden

Hinweise:

• Die TV/RADIO Taste ist nur aktiv, wenn das Gerät beim Sendersuchlauf auch Radiosender gefunden hat. Aktuell wird bei DVB-T und DVB-T2 kein Radioprogramm gesendet! Die Taste hat aus diesem Grund daher möglicherweise keine Funktion!
- Richten Sie die Fernbedienung immer in Richtung der eingebauten Fernbedienungsdiode (7) aus, damit die Signale der Fernbedienung übertragen werden können.
- Einige Tasten haben verschiedene Funktionen in den Betriebsarten des Gerätes. Diese Tasten sind auf der Fernbedienung teilweise mit zwei Beschriftungen/Symbolen versehen.

Stromversorgung

Stellen Sie sicher, dass bei der Installation das Gerät ausgeschaltet und von dem Stromnetz getrennt ist. Erst wenn alle Anschlüsse erfolgt sind, schalten Sie das Gerät über den Netzschalter ein. Benutzen Sie ausschließlich das mitgelieferte Netzteil zur Stromversorgung und Aufladung des Fernsehers. Beachten Sie die Angaben auf dem Typenschild des Netzteils.

Hinweise:

• Das Netzteil liefert eine stabilisierte Gleichspannung. Der Betrieb mit einer nicht-stabilisierten Spannung kann das Gerät beschädigen. Nur mit dem mitgelieferten Netzteil ist ein sicherer Betrieb und die Einhaltung aller Vorschriften und Normen gewährleistet.
• Eine Benutzung des Fernsehers bei angeschlossenen Netzteil ist möglich. Das Gerät wird während der Benutzung gleichzeitig den integrierten Akku aufladen.
• Portable Geräte mit eingebautem Akku sind nicht für den dauerhaften Betrieb über das Netzteil konzipiert. Wir empfehlen das Gerät bei Nichtbenutzung vom Stromnetz zu trennen!

Verbindung zur Antenne herstellen

Das Empfangsteil des Fernsehers ist für digitales frei empfangbares Antennenfernsehen (DVB-T/T2) geeignet. Verbinden Sie das Kabel Ihrer Antennenanlage oder der mitgelieferten Antenne mit dem Antenneneingang (ANT) des Gerätes.

Hinweise:

• Nicht in allen Regionen ist der DVB-T/T2 Empfang mit der mitgelieferten Antenne möglich. Bitte lassen Sie sich im Fachhandel beraten. Das Gerät kann ggf. mit einer empfangsstärkeren handelsüblichen (aktiven) DVB-T2 Antenne erweitert werden. Ziehen sie zum besseren Empfang die mitgelieferte Teleskopantenne auf volle Länge heraus.
• Der Fernseher kann DVB-T/T2 Antennen mit Strom versorgen, sofern dies im Einstellungsmenü des Gerätes aktiviert ist (Seite 21).
• Führen Sie einen Empfangscheck durch um herauszufinden ob in Ihrer Position DVB-T2 Empfang möglich ist: http://www.dvb-t2hd.de/empfangscheck
• Mit dem Gerät können Sie ausschließlich freie DVB-T/T2 Sender empfangen. PayTV und Sender der Multithek (HbbTV) sind mit dem Gerät nicht decodierbar!

Kopfhörer

Am Kopfhörerausgang können Sie einen Kopfhörer anschließen. Bei der Benutzung des Anschlusses werden die internen Lautsprecher des Gerätes automatisch abgeschalten.

USB Anschluss / SD Kartenleser

Das Gerät bietet einen USB 2.0 Anschluss und einen SD/SDHC/MMC Kartenleser. Bitte beachten Sie die Hinweise auf Seite 6 dieses Handbuches. Der SD/SDHC/MMC Kartenleser funktioniert nicht im TV Modus des Gerätes!

Analoger / Digitaler Audio & Videoausgang

Sie können an diesem Gerät zusätzlich weitere Anzeigegeräte anschließen. Für den analogen Video/Audio Ausgang benutzen Sie das mitgelieferte Adapterkabel. Für den HDMI Anschluss benötigen Sie ein HDMI Kabel. Die Auflösungen für die externen Anzeigegeräte können Sie bequem im Einstellungsmenü konfigurieren (Seite 23).

Der HDMI Ausgang funktioniert nur im TV Modus des Gerätes und hat im DVD Modus keine Funktion!

Benutzen Sie das mitgelieferte AV Kabel und den Anschluss COAXIAL für den Anschluss des Gerätes an einen digitalen AV Receiver. Der weiße oder gelbe Chinch Anschluss überträgt die digitalen Signale.

Das Gerät bietet drei Betriebsmodi an, wobei der DVD Player Modus immer vordergründig aktiv ist. Um in einen anderen Betriebsmodus zu wechseln, drücken Sie die SOURCE Taste der Fernbedienung oder am Gerät.

• DVD Wechselt in den DVD Player Modus
• DIGITAL TV Wechselt in den DVB-T2 Tuner Modus (Seite 14)
• MEDIA Öffnet den Media Player des DVD Modus (Seite 13)

Hinweise:

• Wenn Sie das Gerät am Hauptschalter ausschalten oder die StandBy Taste der Fernbedienung drücken, startet das Gerät beim erneuten Anschalten technisch bedingt immer im DVD Modus.
• Der SD Kartenleser steht nicht im TV Modus zur Verfügung. Möchten Sie Medien von einer SD Karte abspielen, benutzen Sie den Mediaplayer des DVD Modus (Seite 13).

DVD Modus

Das Gerät verfügt über einen integrierten DVD Player. Um eine DVD zu schauen, drücken Sie ggf. die SOURCE Taste der Fernbedienung und wählen den DVD Player als Betriebsmodus.

Öffnen Sie das DVD Fach des Gerätes durch nach rechts schieben des OPEN Schalters am Gerät. Drücken Sie die DVD mit der bedruckten Seite nach Oben auf die DVD Halterung, bis diese merklich einrastet und fest sitzt. Die DVD wird nach Schließen des DVD Faches automatisch eingelesen und das DVD Menü angezeigt. Zum Entnehmen der DVD öffnen Sie das DVD Fach, warten ggf. ab bis die DVD still steht und drücken die DVD vorsichtig von der Halterung ab.

Hinweise:

• Falls Sie eine Disc falsch herum eingelegt haben, versucht das Laufwerk den Inhalt der Scheibe zu lesen. Es folgt dann die Meldung „Keine Disc“,. Legen Sie die DVD richtig herum ein.
• Kleben Sie keine Aufkleber oder Labels auf die Disk, weder auf die beschreibbare noch auf die andere Seite.
  • Leider kann nicht dafür garantiert werden, dass alle selbsterstellten Medien gelesen werden können.
  • Das Gerät enthält lizenzrechtlich bedingt keinen DTS Decoder. Wechseln Sie ggf. die Tonspur über die AUDIO Taste auf Stereoton oder Dolby Digital Ton.
• Der HDMI Ausgang hat im DVD Modus keine Funktion.

Folgende Funktionen der Fernbedienung stehen Ihnen bei der DVD Wiedergabe zur Verfügung:

Mit den Navigationstasten können Sie im DVD Menü navigieren und Funktionen auswählen. Mit der OK Taste bestätigen Sie Ihre Auswahl.

1-9 Direktwahl von Kapiteln oder Dateien oder Titeln

MENU Ruft das DVD Hauptmenü auf

INFO Mit der Infotaste können Sie Abspielinformationen einblenden (Kapitelnummer, verbleibende Abspielzeit, ect.)

Wiedergabe pausieren / starten

SUB-T Blendet die Untertitelung ein/aus (sofern auf DVD Medium enthalten)

AUDIO Blendet das Sprachmenü ein/aus (sofern auf DVD Medium enthalten)

I◀◀ ▶▶▶ Vorheriges/Nächstes Kapitel

◀◀ ▶▶ Mit dieser Taste können Sie vor/zurückspulen.

Einstellungen

Durch drücken der SETUP Taste im DVD Betrieb erreichen Sie das Einstellungsmenü. In diesem Menü können Sie Detaileinstellungen für das Gerät vornehmen. Markieren Sie mit den Richtungstasten die Funktionssymbole. Drücken Sie die Taste OK zum Bestätigen einer Auswahl.

Allgemeine Einstellungen

TV-Format	Bildformatumschaltung zwischen 16:9 und 4:3 Format Kameraperspektive
Anzeigesprache	Sprachauswahl für den DVD Modus
Geschloss. Untertitel	Aktiviert / Deaktiviert global für den DVD Modus die Untertitelung
Bildschirmschoner	De/Aktiviert den Bildschirmschoner bei Inaktivität
Wiedergabespeicher	Wenn diese Option aktiv ist, wird die letzte Position bei der Wiedergabe gespeichert und nach dem Einschalten des Fernsehers an der gleichen Stelle fortgesetzt.
Auto StandBy	Erfolgt nach der vordefinierten Zeit keine Eingabe durch den Nutzer, schaltet das Gerät in den StandBy Modus. Laut EU Vorgabe muss dieser Wert standardmäßig 3 Stunden betragen.

Toneinstellungen

Downmix	Einstellungen für die analoge Tonausgabe (Stereo, Linker oder rechter Tonkanal)
Digitalausgang	Mit dieser Einstellung legen Sie fest, welches digitale Audiosignal im DVD-Modus über den Ausgang COAX ausgegeben wird (RAW: Rohdaten, PCM: Stereoton, AUS).
Dolby Digital	Mit dem Begriff „Dynamik“ (Dynamikbereich) wird das Verhältnis vom leisesten zum lautesten Ton beschrieben. Ist der Dynamikumfang sehr groß, so gibt es sowohl sehr leise als auch sehr laute Töne. Sie können gemäß Ihren Wünschen in diesem Menü Einstellungen vornehmen.

Videoeinstellungen

Benutzereinstellungen

Das Menü ist standardmäßig inaktiv, wenn ein DVD Medium eingelegt wurde. Um das Menü zu betreten drücken Sie 2x die STOP Taste bei eingelegter DVD oder öffnen das DVD Fach des Gerätes.
Bildformat	Je nach Videonorm des eingelegten DVD Medium, kann in diesem Menü Einstellungen vorgenommen werden. Sie können zwischen PAL und NTSC Norm manuell wählen oder die automatische Einstellung aktivieren.
Audio	Definieren Sie die Standard Audiosprache für DVD Medien
Untertitel	Definieren Sie die Standard Untertitelsprache für DVD Medien
Discmenu	Definieren Sie die Sprache der DVD Modus Oberfläche
Altersstufen	Wählen Sie aus verschiedenen Jugendschutzstufen und beschränken Sie somit ggf. die Wiedergabe von DVD’s. Die erste Stufe ist für Discs, die für jedes Alter geeignet sind, und die achte Stufe für Discs, die nur für Erwachsene bestimmt sind.
Werkseinstellungen	Mit dieser Funktion können Sie die Werkseinstellungen wiederherstellen.Wenn Sie zurücksetzen auswählen, werden die alle Benutzereinstellungen des DVD Modus gelöscht und der Player auf die Werkseinstellungen zurückgesetzt. Ist Ihr DVD Modus mit einem Passwort gesichert, muss dieses Passwort ggf. vorher eingegeben werden (Seite 13).

Passworteinstellungen

Passwortmodus

Passwort

De/Aktiviert den Passwortmodus für den DVD Modus

Bewegen Sie den Cursor zum Eintrag, drücken Sie die Taste OK und geben Sie das Standardpasswort „1369„ (wenn dies der erste Gebrauch ist) ein. Nach der Bestätigung müssen Sie einen neues Passwort eingeben und diesen mit OK bestätigen.

Bitte merken Sie sich das neue Passwort, da Sie diverse Einstellungen im DVD Modus des Gerätes ansonsten nicht mehr ändern können.

Das Passwort ist ausschließlich im DVD Modus des Gerätes aktiv!

Mediaplayer im DVD Modus

Drücken Sie die SOURCE Taste am Gerät oder auf der Fernbedienung und wählen Sie den Modus MEDIA aus, um den Mediaplayer des DVD Modus zu erreichen.

In diesem Betriebsmodus stehen Ihnen der USB 2.0 Anschluss und der verbaute SD/SDHC/MMC Speicherkartenleser zur Verfügung.

Hinweis:

Das Gerät bietet im TV Modus ebenfalls einen umfangreicheren Mediaplayer an (Seite 19). Dieser kann technisch bedingt allerdings nur auf den verbauten USB 2.0 Anschluss zugreifen!

Folgende Funktionen der Fernbedienung stehen Ihnen bei der Medien Wiedergabe zur Verfügung:

Mit den Navigationstasten können Sie im Menü navigieren und Funktionen

auswählen. Mit der OK Taste bestätigen Sie Ihre Auswahl bzw. starten das Medium.

INFO

Mit der Infotaste können Sie Abspielinformationen einblenden (Kapitelnummer, Abspielzeit, ect.)

▶ ||

Wiedergabe pausieren / starten

SUB-T

Blendet die Untertitelung ein/aus (sofern im Medium enthalten)

AUDIO

Blendet das Sprachmenü ein/aus (sofern im Medium enthalten)

Vorheriges/Nächstes Kapitel

Mit dieser Taste können Sie vor/zurückspulen.

REPEAT

Wiederholungseinstellungen für Medien (Zufallswiedergabe, Einzelwiedergabe, ...)

Diashow

Das Gerät kann Ihre Fotos als Diashow anzeigen, wenn gewünscht auch mit Musikuntermalung. Kopieren Sie dafür einfach die gewünschte Hintergrundmusik und die Fotos gemeinsam auf einen Massenspeicher. Starten Sie sodann zuerst die Hintergrundmusik und öffnen Sie danach das erste Foto der gewünschten Diashow. Das Gerät wird nun die Fotos nacheinander abspielen und mit der ausgewählten Musik hinterlegen.

Hinweis:

- Wenn Sie von einem Medium auf ein anderes Medium wechseln möchten, müssen Sie jeweils erneut die SOURCE taste drücken und den gewünschten Massenspeicher auswählen.

Grundfunktionen

Den TV Modus des Gerät erreichen Sie durch Drücken der SOURCE Taste auf der Fernbedienung oder am Gerät. TV Modus und DVD Modus sind zwei separate Funktionsmodule.

Hinweis:

Der verbaute SD/SDHC/MMC Kartenleser hat im TV Modus keine Funktion! Um von dem TV Modus in den Mediaplayer des DVD Modus zu wechseln, müssen Sie zuerst in den DVD Modus wechseln, dann ist MEDIA im Betriebsmodi Menu wählbar!

Steuerkreuz / OK Taste

Mit den Tasten ◀/▶ /▲/▼ der Fernbedienung navigieren Sie in den Menüs oder in dem Programmführer oder der Senderliste. Um Ihre Auswahl zu bestätigen drücken Sie die OK Taste.

Lautstärke / Stummschaltung

Drücken Sie die Taste MUTE der Fernbedienung um den Ton abzuschalten. Es erscheint ein durchgestrichenes Lautsprechersymbol. Nochmaliges Drücken der Taste aktiviert den Ton wieder. Zum Regeln der Lautstärke nutzen Sie die VOL + / - Tasten der Fernbedienung.

Senderwechsel

Zum Wechseln des Senders nutzen Sie die CH +/- Tasten oder die Zifferntasten für die direkte Eingabe der Sendernummer. Mit der OK Taste erreichen Sie die Programmliste und mit der FAV Taste die Favoritenliste des Gerätes.

TV/ Radio Umschaltung

Die Taste TV/RADIO auf der Fernbedienung wechselt zwischen Radio- und Fernsehsenderliste. Die Programmliste und die Funktionen sind im Radiomodus gleich dem TV Betrieb.

Hinweis:

Die TV/RADIO Taste ist nur aktiv, wenn das Gerät beim Sendersuchlauf auch Radiosender gefunden hat. Aktuell wird bei DVB-T und DVB-T2 kein Radioprogramm gesendet! Die Taste hat aus diesem Grund daher möglicherweise keine Funktion!

Videotext

Die Taste TXT blendet das Videotextmenü des aktuellen Senders ein. Videotextseiten rufen Sie durch Eingabe der Seitennummer über die Zifferntasten 0-9 auf. Mit den Tasten ▲/▼ können vorwärts und rückwärts durch den Videotext blättern. Mit den Farbtasten können Sie senderabhängig ebenfalls schnell zu bestimmten Videotextseiten springen. Zum Verlassen des Videotextes drücken Sie erneut die TXT Taste.

Untertitel

Drücken Sie während des Fernsehens die SUB-T Taste um das Menü für die Untertitelung aufzurufen. Sofern der Sender eine Untertitelung anbietet, können Sie nun die Untertitel aktivieren. Mit der OK Taste speichern Sie Ihre Einstellung.

Audiospur

Drücken Sie die AUDIO Taste um das Menü für die Tonspuren des aktiven Senders anzeigen zu lassen. Senderabhängig können Sie nun zwischen Tonspuren auswählen. Mit der OK Taste speichern Sie Ihre Einstellung.

Ersteinrichtung

Bei der ersten Inbetriebnahme des Receivers erscheint auf dem TV-Bildschirm das Installationsmenü. Dieses Menü enthält folgende Optionen:

• OSD-Sprache
• Land
• Sendersuche

Mit den Pfeiltasten CH+/CH- ▲/▼ können Sie zwischen den Menüpunkten wechseln. Wenn ein Menüpunkt farblich hinterlegt ist, können Sie diesen mit den Tasten ◀/► anpassen.

OSD Sprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs im TV Modus angezeigt werden sollen.

Land

Wählen Sie aus, in welchem Land Sie den Receiver betreiben wollen.

Sendersuche

Starten Sie die Sendersuche mit der OK Taste. Der Suchlauf kann einige Minuten in Anspruch nehmen. Sollte der Suchlauf nicht alle Sender finden, richtigen Sie Ihre Antenne neu aus bzw. verwenden Sie eine leistungsfähigere Antenne und starten Sie den Suchlauf erneut (Seite 24).

Hinweise:

• In Deutschland werden in den meisten Gebieten keine DVB-T2 Radiosender übertragen.
• Nach einem Umzug in eine andere Region müssen Sie den Sendersuchlauf erneut ausführen.
• Sollte das Installationsmenü nicht angezeigt werden, setzen Sie das Gerät bitte auf Werkseinstellungen zurück (siehe Seite 26)

Bedienung

Senderwechsel

Mit den Tasten CH▲/CH▼ können Sie den Sender wechseln. Über die Tasten 0-9 können Sie die Sendernummer auch direkt eingeben.

Senderliste

Rufen Sie die Senderliste durch das Drücken der OK Taste auf.

▲/▼ Sender auswählen

OK Aufrufen des ausgewählten Senders

◀/▶ Zwischen Radio- und Fernsehsenderliste wechseln.

EXIT Senderliste ausblenden

TV/Radio

Wenn Sie zwischen dem Fernseh- und Radiosendern wechseln möchten, dann drücken Sie die TV/RADIO Taste.

Hinweis:

In Deutschland werden in den meisten Gebieten keine DVB-T2 Radiosender übertragen.

Favoriten

Haben Sie Favoritenlisten angelegt (siehe Seite 22), können Sie mit der FAV Taste auf die Favoritenlisten zugreifen.

◀/▶ Favoritenliste auswählen

▲/▼ Sender auswählen

OK Aufrufen des ausgewählten Senders

EXIT Favoritenliste ausblenden

Untertitel

Wenn Sie Untertitel anzeigen wollen, drücken Sie die SUB-T Taste.

Wählen Sie mit den Tasten ▲/▼ die gewünschte Untertitelsprache aus. Bestätigen Sie Ihre Auswahl mit OK. Überträgt ein Fernsehsender keine Untertitel, wird nur die Auswahlmöglichkeit "aus" angezeigt.

Verlassen Sie das "Untertitelsprache"-Menü mit der Taste EXIT.

Tonspur/Sprache wählen

Einige Fernsehsender übertragen mehrere Tonspuren. Mit der AUDIO Taste blenden Sie das Menü zum Wechsel der Tonspuren ein.

Wählen Sie mit den Tasten ▲/▼ die gewünschte Sprache bzw. das Audioformat aus. Bestätigen Sie Ihre Auswahl mit OK.

Verlassen Sie das "Tonspur"-Menü mit der Taste EXIT.

Videotext

Den Videotext aktivieren Sie über die TXT Taste. Nutzen Sie die Zifferntasten 0-9 zur Eingabe der gewünschten Videotextseite.

Verlassen Sie den Videotext mit der Taste EXIT.

Stummschaltung/Ton aus

Drücken Sie die MUTE Taste auf der Fernbedienung, um den Ton auszuschalten. Drücken Sie die MUTE Taste erneut, um den Ton wieder anzuschalten.

Lautstärke

Mit den Tasten ◀/▶ (VOL+ / VOL-) ändern Sie die Lautstärke.

Wenn Sie Dolby Digital oder andere Raumklangformate über den S/PDIF bzw. HDMI-Ausgang als Bitstream (RAW) ausgeben, hat die Lautstärkeregelung vom Receiver keine Auswirkung.

Informationen

Drücken Sie die Taste i/INFO mehrfach, um unterschiedliche Informationen zum aktuellen Programm anzuzeigen.

Seitenverhältnis

Während des Fernsehens haben Sie die Möglichkeit, das Seitenverhältnis zu ändern, ohne das Menü aufzurufen. Drücken Sie dazu die Gelbe Farbtaste. Das Seitenverhältnis ändert mit jedem Tastendruck (siehe auch Seite 23).

Elektronischer Programmführer

Drücken Sie die EPG Taste, der elektronische Programmführer wird angezeigt.

OK Timer für gewählte Sendung programmieren

i Zeigt die Timer-Liste an

▲/▼ Sendung auswählen

◀/▶ Sender umschalten

EXIT EPG ausblenden

Timerprogrammierung

Wenn Sie in der EPG-Anzeige die OK Taste nach Auswahl einer Sendung drücken, wird diese in die Timerprogrammierung übernommen. Informationen wie Sender, Datum und Uhrzeit werden automatisch aus dem EPG übernommen.

Die Option Wiederholung definiert, ob ein Timer einmalig oder regelmäßig ausgeführt werden soll. Zum Speichern drücken Sie die Taste OK. Der programmierte Timer erscheint in der Timer-Liste.

Mit der EXIT Taste können Sie die einzelnen Fenster wieder schließen.

Innerhalb der Timer-Liste können Sie mit der ROTEN Taste einen neuen Timer hinzufügen, mit der GRÜNEN Taste einen ausgewählten Timer ändern und mit der BLAUEN Taste einen gewählten Timer löschen.

Mediaplayer

Wenn Sie Bilder, Musik oder Filme von USB-Massenspeichergeräten abspielen möchten, rufen Sie dazu den USB-Media-Player des Gerätes auf. Schließen Sie zuerst den USB-Speicher an und drücken Sie die MENU Taste. Drücken Sie so oft die ◀/▶ Tasten, bis das Menü "USB" angezeigt wird. Drücken Sie die ▼ Taste bis die Option "XORO Media Player" hervorgehoben wird. Bestätigen Sie mit der OK Taste die Auswahl. Alternativ können Sie auch die Taste SOURCE der Fernbedienung drücken, um den Mediaplayer aufzurufen.

Der Media Player erlaubt die Wiedergabe folgender Dateitypen:

• Musik
• Foto
• Film

Wechseln Sie zwischen den Option mit den Tasten ◀/▶, bestätigen Sie Ihre Auswahl mit der OK Taste. Nach erfolgreichem Auslesen des USB-Speichers werden im Dateibrowser Ordner und erkannte Dateien angezeigt. Wählen Sie mit den ▲/▼ Tasten den entsprechenden Ordner aus und öffnen Sie diesen mit der OK Taste. Folgende Tasten stehen im Media-Player-Modus zur Verfügung:

Hinweis:

Der Medienplayer im TV Modus kann technisch bedingt nicht auf den SD/SDHC/MMC Kartenleser zugreifen. Benutzen Sie für die Wiedergabe von Speicherkarten den Media Player des DVD Modus!

Dateibrowser

▲/▼ Datei/Ordner auswählen

OK Datei/Ordner öffnen/wiedergeben

PLAY (▶) Diashow starten (nur bei Bilddateien)

BLAU Ansicht ändern (nur bei Bilddateien)

RECALL G Navigation zu dem übergeordneten

Ordner

EXIT Zurück zum Auswahlbildschirm

Wiedergabe - allgemein

▶▶| Nächste Datei wiedergeben

|◀◀ Vorherige Datei wiedergeben

|| / PAUSE Wiedergabe pausieren

STOP Wiedergabe beenden

GOTO Zu einer bestimmten Wiedergabeposition springen (nicht bei Bildwiedergabe)

RPT/REPEAT Dateiwiederholung/Zufallswiedergabe

i/INFO Dateinformationen anzeigen (nicht bei Musikwiedergabe)

Wiedergabe - Foto

ROT Vergrößern bzw. verkleinern des Bildes

GRÜN Rotation des Bildes um 90° gegen den Uhrzeigersinn

GELB Rotation des Bild um 90° im Uhrzeigersinn

Wiedergabe - Film

AUDIO Tonspuren wechseln (nur bei bestimmten Videodateien)

SUB-TITLE Untertitel anzeigen (nur bei bestimmten Videodateien)

ROT Umschalten zwischen Vollbild- und Vorschauansicht

Wiedergabe fortsetzen

Für einige Dateiformate kann der Receiver die Position speichern, an der Sie beim letzten Abspielen die Wiedergabe gestoppt haben.

Konnte der Receiver die letzte Wiedergabeposition speichern, blendet er beim erneuten Starten der Wiedergabe am oberen Bildschirmrand die Auswahl Letzte Pos./Start ein.

• Letzte Pos.: Die Wiedergabe an der gespeicherten Position fortsetzen.
  • Start: Fortsetzen der Wiedergabe abbrechen und Datei von Anfang an wiedergeben.

Die Auswahl zwischen den Optionen erfolgt mit den Taste ▲/▼, bestätigen Sie Ihre Auswahl mit OK.

Musikwiedergabe während der Fotoanzeige

Sie können während der Fotowiedergabe auch Musik hören. Dazu müssen Sie zuerst ein Musikstück auswählen und dessen Wiedergabe starten und dann zu den Bildern wechseln.

Unterstützte Dateiformat

Durch die Vielzahl an unterschiedlichen Video- und Audioformaten, Videocontainern und PC-Programmen zur Erstellung dieser kann es vorkommen, dass einzelne Videodateien nicht unterstützt werden. Obwohl jeder Teil dieser Dateien evtl. einzeln betrachtet unterstützt wird, kann eine Kombination dieser Teile zu einer nicht abspielbaren Dateien führen. Das Darstellen von Fotos mit hoher Auflösung kann viel Zeit in Anspruch nehmen. Wir empfehlen fernsehgerechte Auflösungen (z.B. 1280x720 oder 1920x1080 Pixel)

Fotos: JPEG, BMP

Musik: MP3

Video: Verschiedene Codecs werden unterstützt. Sie müssen/sollten nach dem anerkannten Standards erstellt worden sein. Für MPEG-2 gilt ISO/IEC 13818, für MPEG-4 gilt ISO/IEC-14496. Andernfalls kann es zu Fehlern bei der Darstellung kommen.

Hauptmenü

Das Hauptmenü des Empfängers rufen Sie über die MENU Taste auf. Das Menü Sender enthält die Untermenüs Senderliste bearbeiten, Sortieren und LCN.

Sender

Senderliste bearbeiten

In dem Untermenü haben Sie die Möglichkeit, die gefundenen Sender Ihren Wünschen entsprechend zu sortieren bzw. zu bearbeiten. Sie erhalten nur dann Zugang zu diesem Menü, wenn Sie bei der Passwortabfrage das richtige Passwort eingeben (Standard: 0 0 0 0 0 0, Siehe Seite 26).

Folgende Werkzeuge stehen Ihnen zur Verfügung:

• Bewegen
• Überspringen
• Verriegeln
• Löschen
• Favorit
• Umbenennen

Wenn Sie die Senderbearbeitung verlassen, werden die Änderungen gespeichert.

Bewegen

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, welchen Sie auf eine andere Programmnummer verschieben wollen.
  • Drücken Sie die ROTE Taste, der Sender wird für das Verschieben markiert.
• Wählen Sie mit den Tasten ▲/▼ den Platz aus, zu dem Sie den markierten Sender verschieben wollen.
• Drücken Sie die OK, der Sender wird an dem gewählten Platz in die Senderliste eingefügt.

Löschen

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie löschen möchten.
  • Drücken Sie die BLAUE Taste, eine Sicherheitsabfrage wird angezeigt.
  • Drücken Sie die OK, der markierte Sender wird gelöscht

Sperren

Der Receiver fragt nach dem Passwort, bevor ein gesperrter Sender angeschaut werden kann.

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie sperren möchten.
  • Drücken Sie die GELBE Taste, der Sender wird für das Sperren markiert.
  • Drücken Sie erneut die GELBE Taste, um die Sperrung aufzuheben.

Überspringen

Sender, die für das Überspringen markiert werden, werden beim Umschalten mit den Tasten CH+/-/▲/▼ übersprungen und können nur mit den Zifferntasten (0-9) aufgerufen werden.

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie "überspringen" möchten.
• Drücken Sie die GRÜNE Taste, der Sender wird für das Überspringen markiert.
• Drücken Sie erneut die GRÜNE Taste, um "Überspringen" aufzuheben.

Favorit

Sie können Ihre bevorzugten Sender zu Favoritenlisten hinzufügen.

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie zu einer Favoritenliste hinzufügen wollen.
• Drücken Sie die FAV Taste, die verfügbaren Favoritenlisten werden aufgelistet.
• Wählen Sie mit den Tasten ▲/▼ die Favoritengruppe aus, zu der Sie den im ersten Schritt gewählten Sender hinzufügen wollen. Drücken Sie zum Hinzufügen die Taste OK.
• Möchten Sie den im ersten Schritt gewählten Sender mehreren Gruppen hinzufügen, wählen Sie mit den Tasten ▲/▼ weitere Favoritengruppen aus und fügen Sie den Sender mit der Taste OK hinzu. Der Eintrag "Ausschalten" löscht den gewählten Sender aus allen Favoritenlisten.
• Wenn Sie den gewählten Sender allen gewünschten Favoritenlisten hinzugefügt haben, blenden Sie die Favoritenliste mit der Taste EXIT aus.

Sender umbenennen

Wählen Sie mit den ▲/▼ Tasten den entsprechenden Sender aus und drücken Sie die

RECALL Taste. Es erscheint eine Bildschirmtastatur. Wählen Sie mit den Navigationstasten ◀/▶/▲/▼ die Buchstaben aus und bestätigen Sie den Buchstaben mit der OK Taste. Ist der neue Sendername komplett, dann navigieren Sie zu dem "OK"-Feld und drücken Sie dort die OK Taste. Der Sender erhält dann den neuen Namen.

Sortieren

Mit dieser Option können Sie die Sender nach den Vorgaben (LCN, ONID, Name usw.) innerhalb der Liste sortieren. Die vorherige Sortierung geht dabei verloren.

LCN (Logische Kanalnummerierung)

Einige DVB-T-Anbieter übertragen LCN-Informationen. Diese erlauben es dem Anbieter, eine vorsortierte Senderliste zu erzeugen. Aktivieren Sie LCN nur, wenn Ihr Anbieter dieses Merkmal unterstützt. Achtung: Ist LCN aktiviert, können Sie die Senderliste nicht mehr nach Ihren eigenen Wünschen nummerieren.

Bildausgabe

Seitenverhältnis

Diese Einstellung bestimmt, welches Bildformat Ihr extern angeschlossener Fernseher verwendet und wie Inhalte mit abweichendem Seitenverhältnis für Ihren Fernseher vom Receiver angepasst werden.

- AUTO (für 16/9 Fernseher, 4:3- oder "Wide Screen"-Inhalte werden ggf. bildschirmfüllend aber verzerrt dargestellt. Die weitere Anpassung muss durch den Fernseher erfolgen)

- 4:3 Pan & Scan (für 4/3 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden nach Möglichkeit bildschirmfüllend dargestellt, unverzerrt, jedoch mit Informationsverlust)

4:3 Letterbox (für 4/3 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden unverzerrt aber ggf. mit "schwarzen Balken" dargestellt.)
• 16:9 Pillar Box (für 16/9 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden unverzerrt aber ggf. mit "schwarzen Balken" dargestellt.)
• 16:9 Pan & Scan (für 16/9 Fernseher. 16/9 Übertragungen werden bildschirmfüllend und unverzerrt dargestellt. 4/3 Übertragungen werden unverzerrt aber vergrößert dargestellt. Diese Einstellungen ist besonders für 4/3 "Letterbox" Übertragungen geeignet, um die Anzeige von "schwarzen Balken" in diesem Fall zu reduzieren)

Während des Fernsehens können Sie mit der Taste ASPECT zwischen den unterschiedlichen Seitenverhältnissen umschalten.

Auflösung

Hier definieren Sie die Auflösung, die über den HDMI-Ausgang ausgegeben wird. (Verfügbare Auflösungen:576i (PAL) / 480i (NTSC) /576p (PAL) / 480p (NTSC) / 720p /1080i/1080p) Bitte beachten Sie das Handbuch Ihres Anzeigegerätes bzgl. der richtigen Auflösung.

Farbsystem/V-Frequenz

Bestimmt das Farbsystem für den SCART-Ausgang (PAL oder NTSC) und die Bildwechselfrequenz für den HDMI-Ausgang (50Hz oder 60Hz).

Signalart (Analoger Audio/Videoausgang)

Mit dieser Option legen Sie fest, welche Signalart an dem analogen Audio/Videoausgang verfügbar ist. RGB bietet i.d.R. die beste Bildqualität. Beachten Sie auch das Handbuch ihres Fernsehers.

Informationsanzeige

Diese Einstellung bestimmt, wie lange die Informationsanzeige (Sendername/-nummer usw.) nach dem Senderwechsel angezeigt wird.

Transparenz

Diese Einstellung beeinflusst die Durchsichtigkeit der Bildschirmmenüs und Informationsanzeigen.

Sendersuche

Autom. Sendersuchlauf

Bei Aktivierung dieser Option startet die automatische Suche. Bitte lesen Sie ab Seite 15 in dieser Anleitung.

Manueller Suchlauf

Sie können gezielt nach bestimmten Sendern suchen. Dazu müssen Ihnen die technischen Parameter (Frequenz bzw. Kanal) genau bekannt sein. Die Balkenanzeige am unteren Bildschirmrand zeigt an, ob mit den eingestellten Parametern ein Signal gefunden werden kann. Sie können mit Hilfe der Balkenanzeige auch Ihre Antenne ausrichten.

Stromvers. für Antenne

Muss Ihre Antenne (z.B. eine Zimmerantenne mit Verstärker ohne eigenes Netzteil) vom Receiver über das Antennenkabel mit Strom versorgt werden, schalten Sie diese Funktion bitte ein. Wiederholen Sie die automatische Sendersuche ggf. nach dem Einschalten dieser Funktion.

Hinweis:

Die Benutzung einer aktiven Antenne, die vom Gerät mit Strom versorgt werden muss, kann die Akkulaufzeit des Gerätes erheblich verringern.

Zeit

Der Receiver stellt seine Uhr automatisch, sobald ein Sender empfangen wird, der die Uhrzeit überträgt. Damit der Receiver die Uhrzeit korrekt berechnen kann, muss die richtige Zeitzone eingestellt werden.

Zeitzoneneinstellung

Auto Der Receiver bestimmt die Zeit- zone auf Grundlage des einge- stellten Landes (siehe Seite 15) selbst.

Manuell Sie können die Zeitzone selbst festlegen.

Region

Wenn "Zeitzoneneinstellung: Auto" eingestellt ist, wird hier die Stadt bzw. das Land angezeigt, welches der Receiver für seine Bestimmung der Zeitzone zu Grunde legt. Diese Einstellungen kann nicht verändert werden.

Zeitzone

Wenn "Zeitzoneneinstellung: Manuell" eingestellt ist, können Sie hier die Zeitzone festlegen. Für Deutschland ist es MGZ +1.

Auto-Standby

Energiesparen nach Vorgabe einer EU-Richtlinie (EuP). Der Receiver schaltet nach der ausgewählten Zeit ab, wenn keine Benutzeraktivität festgestellt wird.

Präferenzen

OSD-Sprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.

Untertitelsprache

Wählen Sie die bevorzugte Sprache für Untertitel.

Tonspur

Wählen Sie die bevorzugte Sprache für Tonspuren.

Digital-Audio

Mit dieser Option bestimmen Sie, in welchem Format das Audio-Signal am S/PDIF (COAX OUT) und am HDMI Ausgang zur Verfügung steht:

• PCM: digitaler Stereo Ton
- RAW: Wenn eine TV-Sendung oder eine Video-Datei über eine Dolby Digital-Tonspur verfügt, wird dieses Tonformat über den S/PDIF und den HDMI-Ausgang ausgegeben. Sollten Sie keinen Ton über den Fernseher hören können, wählen Sie bitte die Einstellung "PCM"!

Bitte benutzen Sie die AUDIO Taste, um eine ggf. verfügbare Dolby Digital-Tonspur eines Fernsehsenders zu wählen. Wenn Sie Dolby Digital oder andere Raumklangformate über den S/PDIF bzw. HDMI-Ausgang als Bitstream (RAW) ausgeben, hat die Lautstärkeregelung vom Receiver keine Auswirkung.

System

Kindersicherung

In diesem Menü legen Sie fest, ab welcher Altersfreigabe für ein Rundfunkprogramm Bild und Ton erst nach Eingabe des Kennworts angezeigt werden.

Hinweis: Informationen zu Altersfreigabe von Rundfunkprogrammen werden in Deutschland nicht übertragen.

PIN ändern

Nach dem Aktivieren der Option müssen zuerst die alte PIN eingeben. Die Standard-PIN ist 000000. Der Zeiger springt automatisch in die nächste Zeile. Geben Sie hier eine neue sechsstellige PIN ein. Nach der Eingabe müssen Sie zur Sicherheit noch mal die PIN eingeben.

Sollten Sie Ihre PIN vergessen haben, können Sie die Master-PIN verwenden, um eine neue PIN zu vergeben. Master-PIN: 888888

Werkseinstellungen laden

Sie haben die Möglichkeit, alle Einstellungen und Änderungen des TV Modus rückgängig zu machen, indem Sie die Werkseinstellungen laden. Rufen Sie die Option auf und geben Sie die PIN ein. Alle Einstellungen des TV Modus werden zurückgesetzt. Sie müssen dann auch den Suchlauf erneut durchführen.

Informationen

Mit dieser Option können Sie Informationen über Software und Hardware anzeigen lassen.

Software aktualisieren

Falls nötig, wird aktuelle Firmware auf www.xoro.de zusammen mit einer Aktualisierungsanleitung bereitgestellt. Bitte installieren Sie keine Firmware, welche Sie von anderen Internetseiten herunter geladen haben.

USB

XORO Media Player

Über diese Option gelangen Sie zu dem USB Media Player des TV Modus (Seite 19).

Fotoeinstellungen

Mit diesen Einstellungen bestimmen Sie, wie Fotos angezeigt werden.

Anzeigedauer

Die Einstellungen bestimmt, wie lange ein einzelnes Bild während einer Diashow angezeigt wird.

Übergangseffekt

Wird eine andere Einstellung als "0" gewählt, werden Übergangseffekte zwischen den Bildern einer Diashow angezeigt. Abhängig von der Auflösung der Bilder, kann es zu Verzögerungen während der Diashow kommen.

Seitenverhältnis

Bestimmt, wie Bilddateien angezeigt werden.

• Beibehalten (Bilder werden unverzerrt dargestellt)
- Verwerfen (Bilder werden an den Bildschirm angepasst, dabei kann es jedoch zu Verzerrungen kommen)

Untertiteleinstellungen

Diese Einstellungen beziehen sich nur auf die Darstellung von einigen Untertiteln von Videodateien.

Schriftgröße

Bestimmt die Schriftgröße von Untertiteln im Media-Player.

Hintergrund

Legt fest, auf welchem Hintergrund Untertitel im Media-Player angezeigt werden.

Schriftfarbe

Legt fest, in welcher Schriftfarbe Untertitel angezeigt werden.

Energieverbrauch

Warenzeichen: Xoro

Modellkennung: HSD 1011

Energieeffizienzklasse: A

Sichtbare Bilddiagonale: 10,1" / 25,7 cm

Leistungsaufnahme (Ein-Zustand, Bildmodus: "Standard", Ort/Modus: Zu Hause (ECO)): 9,4 W

Energieverbrauch: 31,9 kWh/Jahr, auf der Grundlage eines täglich vierstündigen Betriebs des Fernsehgerätes an 365 Tagen. Der tatsächliche Energieverbrauch hängt von

der Art der Nutzung des Fernsehgerätes ab.

Leistungsaufnahme (Bereitschaftszustand): 0,5W

Bildschirmauflösung (physikalisch):

10,1" / 25,7 cm

lodus: Zu Hause (ECO): 9,4 W

ines täglich vierstündigen Betriebs des

Fernsehgerätes an 365 Tagen. Der tatsächliche Energieverbrauch hängt von

1024 x 600 Pixel

Lesen Sie bitte die folgenden Informationen, um die mögliche Ursache zu einem Problem herauszufinden, bevor Sie sich an den Kundendienst wenden.

Problem Lösung
Gerät lässt sich nicht einschalten	Überprüfen Sie, ob das Netzteil korrekt an der Steckdose angeschlossen ist. Überprüfen Sie, ob das Netzkabel korrekt am Gerät angeschlossen ist. Überprüfen Sie ob der verbaute Akku des Gerätes geladen ist und/oder laden das Gerät ggf. vor der Benutzung auf.
Kein Ton	Überprüfen Sie, ob die Stummschaltung in der Lautstärkeregelung aktiviert ist (mute). Erhöhen Sie die Lautstärke bis Sie wieder Ton hören.
Wie kann ich PayTV Sender mit dem Gerät entschlüsseln, bzw. Sender der Multithek schauen	Das Gerät ist ausschließlich für frei empfangbares DVB-T2 Fernsehen geeignet. Für die Entschlüsselung der PayTV Kanäle benötigen Sie ein zertifiziertes Empfangsgerät mit eingebauten kartenlosen Zugangssystem oder einem CI+ Schacht.Das Gerät ist nicht HbbTV geeignet und kann daher keine Sender der Multithek empfangen.
Bei eingestecktem USB Datenträger startet das Gerät ab und zu neu	Wenn das Gerät bei eingestecktem USB Datenträger unvorhergesehen neu startet, benötigt der angeschlossene USB Datenträger zu viel Anlaufstrom und entspricht damit nicht den USB 2.0 Spezifikationen. Dies ein Zeichen für Inkompatibilität des verwendeten Datenträgers. Verwenden Sie ein USB 2.0 Massenspeicher mit eigener Stromversorgung
Falsche Sprache: Ton oder Untertitel	Drücken Sie die AUDIO Taste, um aus verfügbaren Tonspuren zu wählen.Drücken Sie die SUB-T Taste, um verfügbare Untertitel zu wählen.
Meine Senderliste verändert sich selbstständig	Sollten Sie Probleme bei der Senderlistensortierung haben und sich Ihre Senderliste selbstständig verändern bzw. die Kanalnummern nicht fortlaufend angezeigt werden, überprüfen Sie ob die LCN Funktion aktiviert ist (Seite 22)!
Kein Empfang / Schlechten Empfang	Nicht in allen Regionen ist der DVB-T/T2 Empfang mit der mitgelieferten Antenne möglich. Bitte lassen Sie sich im Fachhandel beraten. Das Gerät kann ggf. mit einer empfangsstärkeren handelsüblichen (aktiven) DVB-T2 Antenne erweitert werden. Der Fernseher kann DVB-T/T2 Antennen mit Strom versorgen, sofern dies im Einstellungsmenü des Gerätes aktiviert ist (Seite 24).Ziehen sie zum besseren Empfang die mitgelieferte Teleskopantenne auf volle Länge heraus oder verändern Sie die Position.Führen Sie einen Empfangscheck durch um herauszufinden ob in Ihrer Position DVB-T2 Empfang möglich ist:http://www.dvb-t2hd.de/empfangscheck (Siehe auch Seite 30)
Im Mediaplayer des TV Modus wird keine Speicherkarte angezeigt	Benutzen Sie den Mediaplayer des DVD Modus für die Wiedergabe von SD/SDHC/MMC Speichermedien (Seite 13)
Der HDMI Ausgang funktioniert nicht im DVD Modus	Technisch bedingt, funktioniert der HDMI Ausgang nur im TV Modus des Gerätes. Wenn Sie Medien an einem externen Anzeigegerät wiedergeben möchten nutzen Sie den Mediaplayer des TV Modus für die Wiedergabe

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach Ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausgebauten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind.

Die Gewährleistung für Verschleißsteile (z.B. Akkus und Batterien) beträgt 6 Monate. Sofern das Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.

Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Wasser, Batterieauslauf, Fälschung.

Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/oder telefonisch (s.u.)

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an u.g. Adresse.

Kontakt mit dem Xoro-Kundendienst aufnehmen:

Per Telefon: [phone] (Mo-Fr: 11 -17:00 Uhr) Per eMail: [e-mail]

ERS GmbH Elektronik Repair Service Weidegrund 3 21614 Buxtehude / Niedersachsen Germany

Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten. Bitte beachten Sie auch die Hinweise zu Fehlerbehebung auf Seite 20 dieses Handbuches!

Die Karte ist lediglich eine schematische Darstellung der Empfangsprognosen zum Start des Regelbetriebes im März 2017. Die Empfangsarten Zimmer-, Außen- und Dachantenne sind zusammengefasst. Eine detaillierte Aussage zur benötigten Antenne in Ihrer Region erhalten Sie auf: http://www.dvb-t2hd.de/empfangscheck

Aufgrund örtlicher oder topografischer Gegebenheiten können die DVB-T2 Signale in den gekennzeichneten Gebieten ggf. nicht oder nur mit einem höheren Antennenaufwand empfangen werden.
