HSD 7799 - Tragbarer DVD-Player XORO - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer DVD-Player
Marke	Xoro
Modell	HSD 7799
Bildschirmgröße	7 Zoll TFT-LCD
Bildschirmauflösung	800 x 480 Pixel
Unterstützte Disc-Formate	DVD, DVD±R/RW, CD, CD-R/RW, MP3, JPEG, DivX
Medienwiedergabe	USB 2.0, SD/MMC-Kartenslot
Akkutyp	Eingebauter wiederaufladbarer Lithium-Ionen-Akku
Akkukapazität	1800 mAh
Stromversorgung	Wechselstrom 100-240V, Gleichstrom 9 V 1,5 A
Abmessungen (L x B x H)	200 x 160 x 30 mm
Gewicht	0,8 kg
Audioausgang	Eingebaute Stereo-Lautsprecher, Kopfhöreranschluss (3,5 mm)
Videoausgang	AV-Ausgang (RCA Composite)
Zusatzfunktionen	Kindersicherung, Anti-Shock-Schutz, Programmwiedergabe, Wiederholungswiedergabe, Zoom
Im Lieferumfang enthaltenes Zubehör	Fernbedienung, Netzadapter, Auto-Adapter, AV-Kabel
Sicherheitshinweise	Feuchtigkeit vermeiden, nur mitgelieferten Adapter verwenden, keine vom Benutzer zu wartenden Teile im Inneren
Reinigung	Mit einem weichen, trockenen Tuch abwischen, keine Lösungsmittel verwenden
Reparatur	Reparaturen nur durch autorisierte Servicezentren

Häufig gestellte Fragen - HSD 7799 XORO

Kann ich DVDs aus anderen Regionen auf dem HSD 7799 abspielen?

Der Player ist wahrscheinlich auf einen bestimmten Regionalcode eingestellt (z. B. Region 2 für Europa). Um Discs aus anderen Regionen abzuspielen, müssen Sie möglicherweise den Regionalcode im Setup-Menü ändern (auf wenige Änderungen begrenzt) oder ein multi-regionales Gerät kaufen.

Wie schließe ich den tragbaren DVD-Player an meinen Fernseher an?

Verwenden Sie das mitgelieferte AV-Kabel: Verbinden Sie den gelben Stecker mit dem Videoeingang und die roten/weißen Stecker mit den Audioeingängen an Ihrem Fernseher. Wählen Sie den entsprechenden AV-Eingang am Fernseher aus.

Warum kommt kein Ton aus den Lautsprechern?

Stellen Sie sicher, dass die Lautstärke aufgedreht und der Player nicht stummgeschaltet ist. Überprüfen Sie, ob Kopfhörer eingesteckt sind (diese schalten die Lautsprecher stumm). Vergewissern Sie sich auch, dass die Disc Audiospuren enthält.

Wie lange hält der Akku bei voller Ladung?

Der Akku bietet typischerweise 2 bis 3 Stunden Wiedergabezeit, abhängig von den Nutzungsbedingungen wie Bildschirmhelligkeit und Lautstärke.

Kann ich Videodateien von einem USB-Stick abspielen?

Ja, der HSD 7799 unterstützt USB-Wiedergabe von DivX, MPEG4 und anderen Videoformaten. Stellen Sie sicher, dass der USB-Stick im FAT32-Format formatiert ist und die Dateien kompatibel sind.

Wie setze ich den Player zurück?

Schalten Sie den Player aus und trennen Sie ihn vom Stromnetz. Drücken Sie mit einer Büroklammer 3 Sekunden lang die Reset-Taste an der Unterseite oder Seite des Geräts.

Was tun, wenn die Disc springt oder stoppt?

Überprüfen Sie die Disc auf Kratzer oder Verschmutzungen; reinigen Sie sie mit einem weichen Tuch. Stellen Sie sicher, dass der Player auf einer stabilen Oberfläche steht und der Anti-Shock-Modus für den mobilen Einsatz aktiviert ist.

Wie reinige ich die Linse?

Verwenden Sie eine speziell für DVD-Player entwickelte CD-Linsenreinigungsdisc. Verwenden Sie keine Flüssigreiniger oder Wattestäbchen, da diese die Linse beschädigen können.

Unterstützt der Player SD-Karten größer als 32 GB?

Das Handbuch unterstützt in der Regel SDHC-Karten bis zu 32 GB. Karten mit größerer Kapazität (z. B. SDXC) sind möglicherweise nicht kompatibel. Formatieren Sie die Karte vor der Verwendung auf FAT32.

Kann ich den Player während des Ladevorgangs verwenden?

Ja, der Player kann bei Anschluss an den Netzadapter oder Auto-Adapter betrieben werden. Er spielt und lädt gleichzeitig.

BEDIENUNGSANLEITUNG HSD 7799 XORO

BEDIENUNGSANLEITUNG (DE)

USER'S GUIDE (ENG)

Sicherheitshinweise	4
Hinweise	7
Lieferumfang	8

Batterie

Batterie laden und Lagerung	9
Batterie	im	Auto

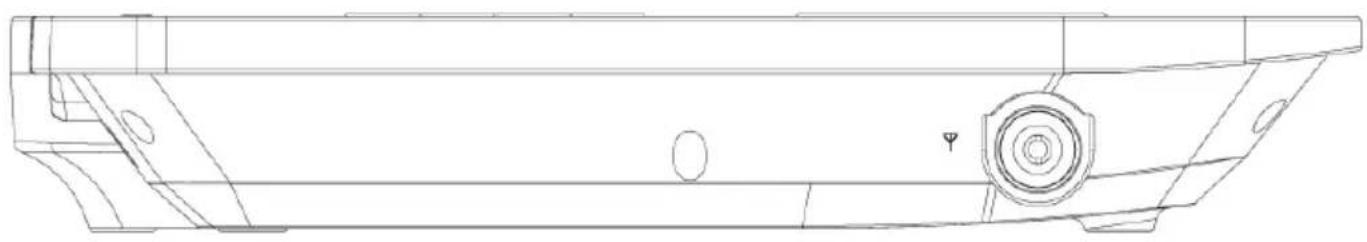

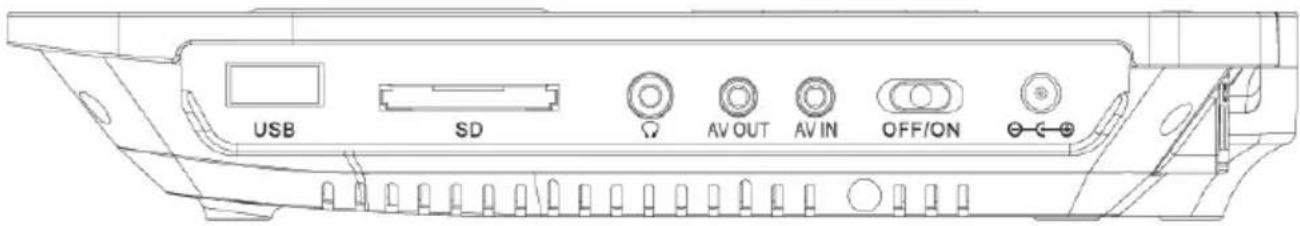

Bedienelemente

1

0

Fernbedienung

Batterien	einlegen	12
Tasten	der Fernbedienung	13

Verbinden

Anschluss an ein TV-Gerät	14
Anschluss eines Kopfhörers/Ohrhörers	14
Zuspielgeräte anschließen	14

Abspielen einer Disk

DVD	abspielen		15

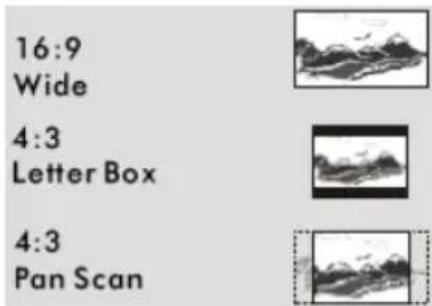

Bildschirmeinstellungen		18
JPEG-Dateien	(Bilder)		19
Musikdateien		20
MPEG-1, MPEG-2 und MPEG-4 Videodateien		21
USB	Anschluss	22

DVD Einstellung	2	3
Fehlerbehebung DVD	2	7

DVB-T

Erstinstallation		28
Täglicher Betrieb
	2	9
Einstellungen		31

Fehlerbehebung DVB-T

38

Spezifikation	3	9
Gewährleistung		4	0

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Audiospielers. Diese Standards wurden entwickelt, um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und sollte wie in der Anleitung vorgeschrieben installiert werden. Ansonsten kann es zu Störungen des Radios oder Fernsehers kommen, zum Beispiel beim Ein- oder Ausschalten des DVD Spielers.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
3. Alle Hinweise und Warnungen, die in diesem Handbuch erwähnt werden, müssen eingehalten werden.

Laser

Dieses Gerät enthält ein Lasersystem der Klasse 1.

1. Um austretende Strahlung zu vermeiden, sollte das Gerät nicht geöffnet werden.

2. Die Laserstrahlung kann Augenschäden hervorrufen.

3. Sollten Reparaturarbeiten notwendig sein, kontaktieren Sie einen Fachmann oder wenden Sie sich an Ihren Händler.

4. Das Gerät ist nur von Servicemitarbeitern zu öffnen.

5. Sollte das Gerät in anderer Weise als der hier beschriebenen genutzt werden, könnte dies zum Austritt von gefährlicher Laserstrahlungen führen.

Verwendung

1. Verwenden Sie das Gerät nur zu dem Abspielen von Video-DVD, Video-CD und Audio-CD.
2. Abspielen von unterstützen Inhalten (Video, Bilder und Musik) von USB/CARD-Speichermedien.
3. Empfang von digitalen terrestrischen Fernsehen (DVB-T, SD, MPEG2).
4. Das Gerät ist nicht für den gewerblichen Einsatz konstruiert.

USB Anschluss

• Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.
• USB-Gerät mit einem hohen Stromverbrauch verkürzen ggf. die Akkulaufzeit
  • USB-Gerät, welche eine Stromaufnahme von über 500mA aufweisen, dürfen nicht mit dem HSD7799 verbunden werden. Diese Geräte verstoßen gegen die USB-Spezifikationen.
• Es dürfen ausschließlich USB-Massenspeichergeräte angeschlossen werden. Die Buchse ist nicht zum Aufladen von MP3-Playern, Mobiltelefonen usw. geeignet.

Stromversorgung

1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Voltzahl betrieben werden. Sollten Sie die Stromstärke nicht kennen, fragen Sie bitte einen Elektriker.

3. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.

4. Stellen Sie das Gerät nicht auf eine instabile Fläche. Der DVD-Player könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

5. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.

6. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

7. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollten Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall, dass das Gerät längere Zeit nicht genutzt wird.

8. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.

9. Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.

10. Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich, dass diese oder das Kabel geerdet sind.

11. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.

12. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.

13. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.

14. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.

15. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie den Player länger nicht nutzen.

Batterie

1. Die Batterie (Akkumulator) ist Teil des Gerätes und intern eingebaut.
2. Öffnen Sie nicht das Gerät, um an die Batterie zu gelangen.
3. Es besteht das Risiko von Verbrennungen und Feuer bei falscher Benutzung. Öffnen, beschädigen oder überladen Sie die Batterien nicht und verhindern Sie Kontakt mit Feuer und Wasser.
4. Batterien gehören nicht in den Hausmüll. Jeder Verbraucher in der EU ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben. Die Batterien werden dadurch einer umweltschonenden Entsorgung zugeführt.
5. Die Spannung während des Aufladens darf nicht über 9 V liegen.
6. Bitte beachten Sie die gesonderten Hinweise in der Anleitung.
7. Laden Sie den Akku nur mit dem mitgelieferten Netzteil auf!

Dolby

Betrieb und Aufstellung

1. Während der Wiedergabe dreht sich die Disk sehr schnell. Bitte öffnen und bewegen Sie den Player nicht, sonst könnte die CD beschädigt werden.
2. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
3. Stellen Sie das Gerät nicht auf eine instabile Fläche. Der DVD-Player könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
4. Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige Stopp, unebene Flächen könnten dafür sorgen, dass der Wagen evtl. umkippt.
5. Der Player kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirm-schoner oder schalten Sie das Gerät aus.
6. Betreiben Sie den Player nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu Schäden am Bildschirm führen.
7. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
8. Legen Sie ausschließlich CDs oder DVDs in das Laufwerk.
9. Ziehen Sie den Stecker während eines Gewitters aus der Steckdose.
10. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.
11. Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
12. Vermeiden Sie Hitzestau am Gerät.
13. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
14. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
15. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

Servicefall

1. Führen Sie Reparaturen niemals selber durch, bitte überlassen Sie dies immer qualifiziertem Personal.
2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:
   a. Wenn das Netzteil oder Netzkabel defekt ist.
   b. Wenn Gegenstände in das Gerät gefallen sind.
   c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
   d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. Ändern Sie nur die Einstellungen, die hier beschrieben werden. Das Ändern anderer Einstellung zieht eine kostspielige Instandsetzung eines Technikers nach sich.
   e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.
3. Verwenden Sie originale Ersatzteile oder Teile, die die selben Eigenschaften besitzen. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.
4. Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführen, um die richtige Funktionsweise sicherzustellen.
5. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.

Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:

• Positionieren oder richten Sie die Empfangs-Antenne anders aus.
• Vergrößern Sie den Abstand zwischen dem DVD-Player und dem gestörten Gerät.
  • Stecken Sie den Netzstecker des DVD Players in eine andere Steckdose als das gestörte Gerät.
• Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.

Macrovision

Recycling Informationen

Wiederverwertung von Elektrogeräten

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

1. Die Batterien können nach Gebrauch in der Verkaufsstelle oder in deren unmittelbarer Nähe unentgeltlich zurückgegeben werden.

2. Der Endverbraucher ist zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet.

3. Die Symbole gemäß Anhang 1 Nr. 1 und 3 der BattV folgende Bedeutung haben: Kennzeichnungspflichtige Batterien sind mit einem der beiden nachstehenden Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls zu versehen.

4. Die Entscheidung welches Zeichen verwendet wird, trifft der zur Kennzeichnung Verpflichtete. Beide Zeichen haben die gleiche Bedeutung.

5. Batterien, die Schadstoffe enthalten, sind durch chemische Symbole gekennzeichnet: Pb = Batterie enthält Blei, Cd = Batterie enthält Cadmium, Hg = Batterie enthält Quecksilber. Jeder Verbraucher ist gesetzlich verpflichtet, diese Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Gebrauchte Batterien entsorgen auch wir kostenlos und umweltgerecht für Sie. Einfach an uns zurücksenden.

• HSD 7799
- Fernbedienung
- Netzteil
• Audio/Video-Adapterkabel
- Ohrhörer
- Adapterkabel für den Zigarettenanzünder
- Tasche
• Bedienungsanleitung

Hinweise:

• Veränderungen oder Modifizierungen der Bestandteile des Lieferumfangs führen zum Erlöschen der Gewährleistung.
  • Transportieren und versenden Sie das Gerät ausschließlich in der Originalverpackung.
• Bitte benachrichtigen Sie Ihren Händler, wenn Sie Transportschäden feststellen.
• Entsorgen Sie das Verpackungsmaterial entsprechend den geltenden Vorschriften. Trennen Sie das Verpackungsmaterial nach Papier/Pappe und Plastik.
• Prüfen Sie nach Erhalt des Gerätes sofort die Vollständigkeit des Lieferumfangs. Wenden Sie sich an Ihren Händler, falls Teile fehlen.

Eigenschaften

• Tragbarer DVD-Player
  • 22,8 cm (9 Zoll) großer Bildschirm
• Digitales Panel mit einer Auflösung von 800 x 480 Pixel
  • LCD Bildschirm mit LED Hintergrundbeleuchtung
• USB Schnittstelle und Kartenleser zum Abspielen von Medien-Inhalten (Filme, Bilder oder Musik)
• DVD-Player ist kompatibel zu Video-DVD, DVD+R (W), DVD+R DL, DVD-R (W), DVD-R DL, CD-R (W), CD-ROM, Audio-CD
• DVD-Player spielt Video-DVD, VCD, SVCD, MPEG-1, MPEG-2, MPEG-4 (AVI Container), JPEG und MP3
  • DVB-T TV Tuner
• EPG und Teletext

Batterie aufladen und Lagerung

1. Die Batterie ist Bestandteil des Gerätes. Sie wird immer auch dann aufgeladen, wenn das Gerät mit dem Stromnetz verbunden ist.
2. Zum Laden der Akku-Einheit schalten Sie den DVD-Player zunächst aus. Schließen Sie das Netzstromkabel (AC/DC) an den Netzstromeingang auf der linken Seite (DC IN) an. Stecken Sie dann das Netzstromkabel in die Steckdose.
3. Es dauert ca. 4 bis 5 Stunden, bis die Batterien aufgeladen sind. Während des Ladevorgangs leuchtet die Ladeanzeige rot auf, nach vollständigem Laden leuchtet sie grün auf. Eine vollständig aufgeladene Batterie kann das Gerät bis zu 2,5 Stunden mit Strom versorgen. Der Energieverbrauch ist dabei abhängig von Bildschirmhelligkeit, Lautstärke etc.
4. Lagertemperatur und Feuchtigkeit (bei kurzer Lagerung) Aufbewahrung nur in einem trockenen Umfeld mit geringer Luftfeuchtigkeit (max. 85%) und einer Lagertemperatur zwischen 20°C und +45°C.
5. Der Akku darf nicht in Kontakt mit aggressiven Gasen kommen. Wenn diese Bedingungen nicht eingehalten werden, kann es zur Korrosion der metallischen Teile und damit zum Austritt von Batterieflüssigkeit kommen.
6. Eine längere Lagerdauer kann zum Entladen der Batterien führen. Bei längerer Lagerdauer sollten die Batterien bei Temperaturen zwischen +10°C und +30°C gelagert werden.
7. Nach längerer Lagerdauer kann es vorkommen, dass die Ladeleistung der Batterien zunächst gemindert ist. Durch mehrfaches Ent- und Aufladen erlangen die Batterien aber wieder ihre ursprüngliche Leistung.
8. Wenn die Batterie für länger als 1 Jahr gelagert wird, sollte sie mindestens einmal pro Jahr aufgeladen werden, um ein vollständiges Entladen, Korrosion und den Austritt von Batterieflüssigkeit zu vermeiden.
9. Batterie nie ins Feuer werfen, nicht erhitzen und nicht ins Wasser werfen.
10. Batterie darf nicht geöffnet werden.
11. Auch wenn keine Produktionsmangel vorliegt, unterliegt ein Akku bauartbebingt einem Verschleiß. Normales Verschleiß ist von der Gewährleistung ausgeschlossen.
12. Das Gerät zeigt die Meldung "LOW POWER DOWN" an, wenn der Akku fast leer ist. Bitte laden Sie denn Akku dann auf.

Betrieb im Auto

1. Bitten verwenden Sie ausschließlich den mitgelieferten Zigarettenzünderadapter.
2. Der Zigarettenzünderadapter ist nur für Fahrzeuge mit 12V Spannungsnetz geeignet.
3. Falls der Zigarettenanzünderanschluss oder der Zigarettenanzünderadapter verschmutzt ist, wird der Anschluss durch das schlechte Leiten des elektrischen Stroms heiß. Achten Sie auf saubere Kontakte am Zigarettenanzünderadapter und auf einem sauberen und nicht korro-dierten Zigarettenanzünderanschluss.
4. Der Fahrzeugführer darf nie während der Fahrt am Gerät hantieren und keine Videos auf dem Player anschauen.
5. Verwenden Sie den mitgelieferten Zigarettenanzünderadapter nicht mit anderen Geräten.
6. Trennen Sie die Verbindung zwischen HSD 7799 und dem Zigarettenanzünderanschluss, wenn Sie das Gerät nicht verwenden.
7. Lassen Sie den HSD 7799 nicht unbeaufsichtigt, wenn er mit dem Zigarettenanzünderanschluss verbunden ist!
8. Schützen Sie das Gerät vor hohen Temperaturen, die im Innenraum von Autos im Sommer entstehen können!

Hinweis:

Verbinden Sie niemals das Gerät mit dem Zigarettenanzünderadapter und dem Zigarettenanzünder wenn das Auto gestartet/augeschaltet wird. Es können Spannungsspitzen entstehen, die den HSD 7799 beschädigen können.

Bereich 1

DVD/AV/TV (Umschalten zwischen DVD, DVB-T und AV-Eingang)

VOL-/VOL+ (Lautstärke verringern bzw. erhöhen)

USB/CARD (Nur im DVD-Modus: Kartenleser oder USB-Anschluss aufrufen)

Bereich 2

MENU (Nur im DVD-Modus: DVD-Menü aufrufen)

▶ | | PLAY/PAUSE (Nur im DVD-Modus: Wiedergabe starten/pausieren)

SETUP (Menü mit Geräteinstellungen einblenden)

Bereich 3

◀◀ ▶▶ (Nur im DVD-Modus: Bildsuchlauf rückwärts/vorwärts, Pfeiltaste rechts/links)

|◀◀ ▶▶ | (Nur im DVD-Modus: Nächstes/Vorheriges Kapitel, Datei usw., Pfeiltaste oben/unten)

OPEN (Mechanische Verschluss für DVD-Klappe. Auf den Bereich drücken, um Fach zu öffenen bzw. schließen.

Hinweis: Bitte öffnen Sie die Klappe vorsichtig. Wird die Klappe zu weit geöffnet, kann es zu Schäden am Gehäuse kommen. Derartige Schäden werden nicht im Rahmen der Gewährleistung kostenlos behoben!

Bedienelemente

Rechte Seite

1. USB-Anschluss (USB)
2. Speicherkartenleser (SD/MMC)
3. Kopfhörereingang
4. Audio/Video Ausgang (AV OUT)
5. Audio/Video Eingang (AV IN)
6. Gerät Ein-/Ausschalten (ON/OFF)
7. Anschluss für Netzteil bzw. Zigarettenzünderadapter

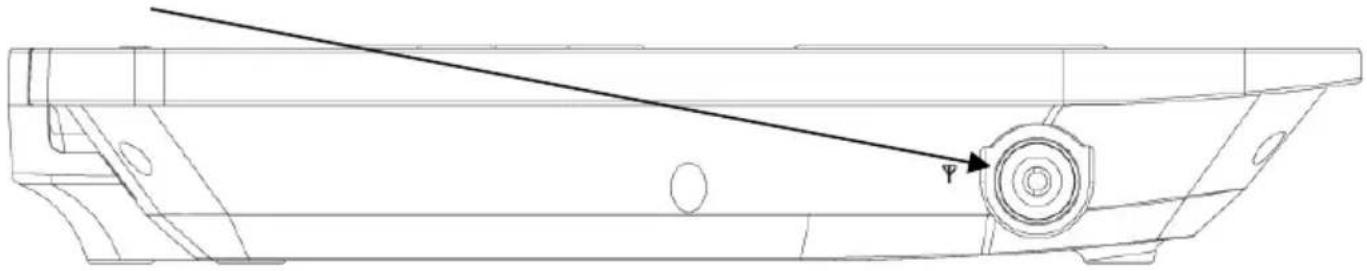

Linke Seite

Auf der linken Seite befindet sich der Antenneneingang

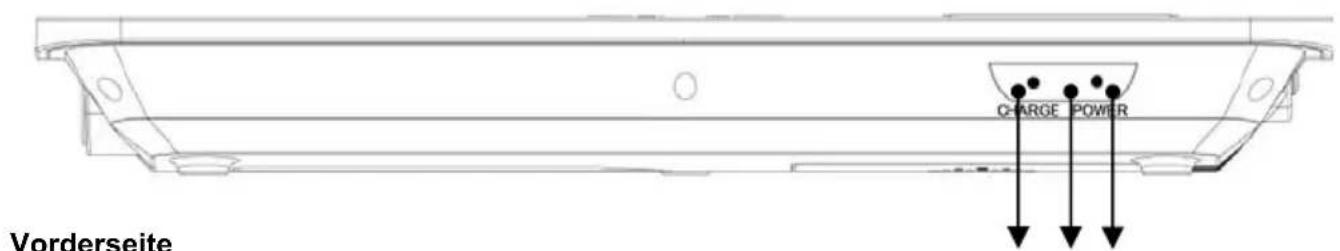

Vorderseite

1. Ladeanzeige (rot= Laden, grün: Akku vollständig geladen)
2. Empfänger für Fernbedienungssignale
3. Betriebsanzeige (blau= Gerät eingeschaltet)

Fernbedienung

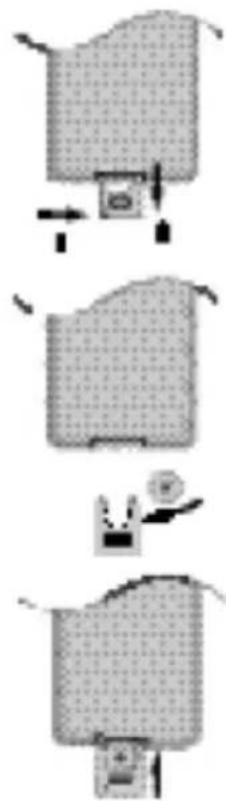

Batterie

1. Öffnen Sie das Batteriefach.
2. Die Batterien für die Fernbedienung sind mit Folio umgepackt. Bitte entfernen Sie die Folio.
3. Legen Sie die Batterien in das Fach ein. Achten Sie bitte beim Einlegen der Batterie auf die richtige Polarität (+/-).
4. Schieben Sie die Batterieklappe wieder auf.
5. Richten Sie die Fernbedienung immer auf das Sensor-Feld des DVD-Players. Die Entfernung zu dem Gerät sollte nicht mehr als 3 Meter betragen und der Operationswinkel nicht größer als 60° sein.
6. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den HSD 7799 eine längere Zeit nicht benutzen.

Hinweise:

1. Entfernen und erneuern Sie alte Batterien. Sie können auslaufen und die Fernbedienung beschädigen.
2. Austretende Batterieflüssigkeit mit einem Tuch entfernen.
3. Wenn die Batterieflüssigkeit mit der Haut in Kontakt kommt, bitte die betroffene Stelle sofort säubern/waschen.
4. Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
5. Bei Augenkontakt die Augen auswaschen und einem Arzt aufsuchen.

Tasten der Fernbedienung

Die Tastenbelegung der Fernbedienung

1. Zifferntasten (0 ... 9)
2. Einstellen-Taste (SETUP)
3. Lautstärke verringern (VOL-) / Navigationstaste Links
4. Seite OBEN Taste (PgUp)
5. TITLE Taste (Titelmenü)
6. Informationstaste (INFO)
7. Untertitel-Taste (SUB-T)
8. Audio-Taste
9. Abspielen/Pause-Taste (PLAY/ PAUSE)
10. USB/CARD aufrufen (nur im DVD-Modus)
11. Schneller Rücklauf (<<); DVB-T Modus: Rote Funktionstaste
12. Schneller Vorlauf-Taste (>>); DVB-T: Grüne Funktionstaste
13. DVD/DVBT/AV Taste
14. Stummschalten (MUTE)
15. Wiederholen Taste (REPEAT); DVB-T: TV/Radio Taste
16. DVB-T: Kanalwechsel Taste (CH+); Navigationstaste OBEN
17. Beenden Taste (EXIT)
18. Bestätigen Taste (OK)
19. Lautstärke erhöhen Taste (VOL+); Navigationstaste Rechts
20. Seite UNTEN Taste (PgDn)
21. DVB-T: Kanalwechsel Taste (CH-); Navigationstaste UNTEN
22. Suche Taste (GOTO); DVB-T: Favoritenlistentaste (FAV)
23. DVD: Vergrößern Taste (ZOOM); DVB-T: Videotext

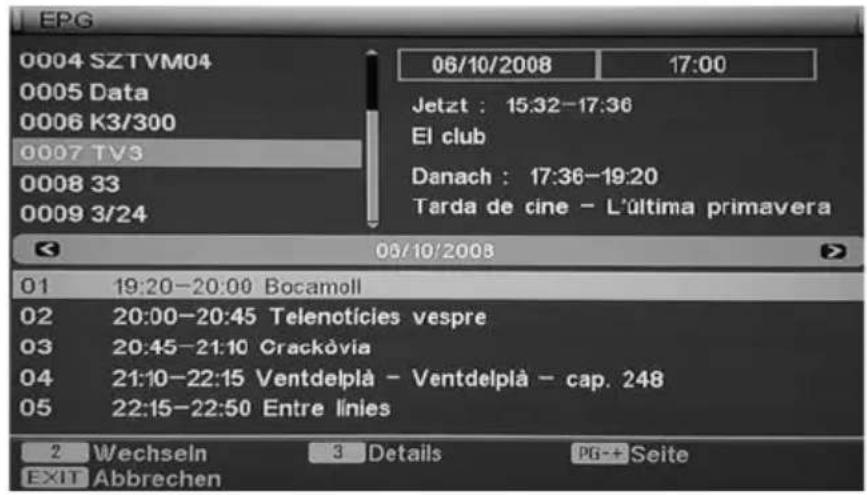

24. DVD: Video-DVD Menü Taste (MENU); DVB-T: EGP (EPG)
25. Stopp-Taste (STOP)
26. DVD: STEP, Einzelbildfortschaltung DVB-T: Seitenverhältnis ändern
27. DVD: Nächstes Stück/Kapitel Taste (>>|); DVB-T Blaue Funktionstaste
28. DVD: Vorheriges Stück/Kapitel Taste (>>|); DVB-T Gelbe Funktionstaste

Anschluss an ein Fernsehgerät (Audio-/Videoausgang)

1. Schalten Sie den Strom am Gerät ab, bevor Sie es mit weiteren Geräten verbinden.
2. Verbinden Sie das Adapterkabel mit dem 3,5 mm Klinkenstecker mit dem AV OUT Anschluss.
3. Verbinden Sie das gelbe Kabel mit dem gelben Anschluß am Adapterkabel und mit VIDEO IN an der Seite des TV Fernsehgerätes. (Je nach Fernsehgerät kann die Buchse auch mit FBAS/CVBS oder FRONT AV gekennzeichnet sein)
4. Verbinden Sie das weisse und rote Kabel mit dem Adapterkabel und mit dem Audioeingang des TV Fernsehgerätes.

Der Ausgang AV OUT ist im DVD und DVB-T Modus automatisch aktiv.

Anschluss eines Kopfhörers

1. Kopfhörer mit einem 3,5mm Klinkenstecker können an dieses Gerät angeschlossen werden.
2. Regulieren Sie die Lautstärke mit den Tasten VOL-/VOL+.
3. Achten Sie auf die Lautstärke bei der Benutzung von Kopfhörer und schützen Sie ihre Ohren vor zu lauten Geräuschen.

Hinweis:

Benutzen Sie nicht dauerhaft über einen längeren Zeitraum die Ohrhörer.

Zuspielgeräte anschließen (Audio-/Videoeingang)

Der HSD 7799 verfügt auch über einen Audio/Video-Eingang.

1. Um das Bild eines anderes Wiedergabegerätes (z.B. Digitalkamera) auf dem LCD Bildschirm wiederzugeben, verbinden Sie das Audio/Video-Adapterkabel mit der Buchse AV IN und das andere Ende mit dem Audio/Videokabel und dem Wiedergabegerät.

2. Schalten Sie den HSD 7799 in den AV-IN Modus, indem Sie die DVD/AV/TV mehrmals drücken.

3. Drücken Sie die MENU Taste, um zum DVD-Menü zu gelangen.

4. Drücken Sie Navigationstasten oder die numerische Tasten, um zu dem Titel zu springen.
5. Drücken Sie OK-Taste
6. Der Player startet vom ausgewählten Titel.

Hinweis:

Sie können auch die vorgegebene Titelnummer eingeben, um direkt auszuwählen.

Wie in der nebenstehenden Abbildung gezeigt, kann eine Video-DVD mehrere Titel enthalten. Hinter jedem Titel befindet sich zum Beispiel ein Film oder Dokumentation. Die einzelnen Titel können natürlich auch weiter mit Kapitel unterteilt werden.

Titel 1

Titel 2

Titel 3

Titel 4

Wiedergabe unterbrechen (im Wiedergabemodus)

Drücken Sie PLAY/PAUSE auf der Fernbedienung während der Wiedergabe und das Bild hält an. Drücken Sie PLAY/PAUSE, um wieder in den normalen Modus zurückzukehren.

Wiedergabe unterbrechen

Drücken Sie die STOP Taste, um die Wiedergabe zu unterbrechen.

Drücken Sie noch einmal auf die Taste PLAY/PAUSE, um die Wiedergabe von der letzten Position fortzusetzen.

Drücken Sie zweimal auf die Taste STOP, um die Wiedergabe vollständig zu stoppen.

Schneller Rück- / Schneller Vorlauf

Drücken Sie die Tasten ◀◀ ▶▶ während des Abspielens und der HSD 7799 wechselt die Abspielgeschwindigkeit. Die Abspielgeschwindigkeit erhöhrt sich mit jedem weiteren Drücken der Taste. Die Sequenz ist:

Hinweis:

Manche Disk unterstützen diese Funktion nicht.

Mit der Taste OK kehren Sie zur normalen Wiedergabegeschwindigkeit zurück,

Kapitel / Track

Drücken Sie während der Wiedergabe die |<< oder >>| Taste um das vorherige oder nächste Kapitel, Musikstück, Bild oder Film zu starten.

Audiosprache ändern

Drücken Sie die AUDIO Taste während des Abspielens und der Player wechselt zur nächsten Audiospur bzw. Audiosprache (sofern diese verfügbar ist).

Beim Abspielen einer MPEG-4 Datei mit z.B. zwei Audiosprachen wechselt der HSD 7799 ebenfalls die Sprache mit dem Drücken der AUDIO Taste. Bei einer VCD werden die verschiedenen Audiokanäle (Stereo, Links oder Rechts) gewechselt.

Hinweis:

Drücken Sie mehrmals die AUDIO Taste und dann gelangen Sie in der Regel zu der ursprünglichen Audiospur zurück.

Untertitel auswählen

DVD können unterschiedliche Untertitel enthalten. Durch mehrmaliges drücken der Taste SUB-T können Sie zwischen verfügbaren Untertiteln wählen.

Zum Ausblenden von Untertiteln drücken Sie mehrfach die SUB-T Taste. Untertitel, welche Bestandteil der Bildinformationen sind, können nicht ausgeblendet werden.

Wiederholfunktion

Dieses DVD-Gerät gibt Ihnen die Möglichkeit, bestimmte Titel in Endlosschleife wiederzugeben.

1. Drücken Sie REPEAT während der normalen Wiedergabe.
2. Der REPEAT Modus wechselt jedesmal wenn Sie die Taste drücken.

Abhängig von der Art der Disc (Video-DVD, VCD, order Daten) ändert sich die Wiederholenfunktion (REPEAT).

DVD-Video - Wiederhole Kapitel / Titel / Alle / Aus

Kapitel: Wiederholt das aktuelle Kapitel

Titel: Wiederholt den aktuellen Titel

Alle: Wiederholt alle Tracks/Titel einer Disc.

Video-CD, MPEG-1, MPEG-2, MEG-4, JPEG Disc - Einzel / Ordner / Zufall

Einzel: Einzelne Datei wiederholen.

Ordner: Alle Dateien in einem Ordner wiederholen.

Zufall: Dateien im Ordner in zufälliger Reihenfolge abspielen

Musik-Disc - Einzel / Alle / Aus

Einzel: Aktuellen Titel entlos wiedergeben

Alle: Wiederholt alle Tracks/Titel einer Disc.

Hinweis:

Bei einer VCD mit PBC muss zuerst PBC deaktiviert (MENU Taste) werden, um die Wiederholenfunktion zu nutzen.

Suche oder GOTO

Über das Bildschirmmenü können Sie komfortabel beliebige Passagen eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:

1. Wählen Sie die gewünschte Rubrik durch wiederholtes Drücken der Taste GOTO aus.
2. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In Abhängigkeit vom Typ des Mediums kann es sich dabei beispielsweise um eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die Eingabe nehmen Sie über die Zifferntasten vor. Nach kurzer Zeit beginnt die Wiedergabe.

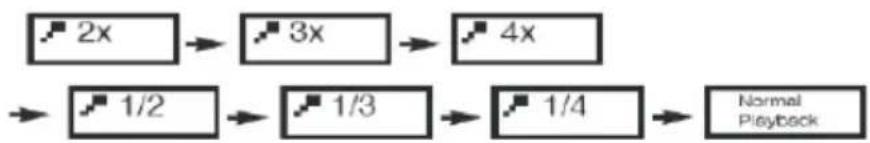

Zoom

Drücken Sie ZOOM während der Wiedergabe. Der DVD Player vergrößert das Bild. Drücken Sie ◀ ▶ ▲ ▼ während des Zoomens und der Bildausschnitt verändert sich.

Bei dem mehrmaligen Drücken der ZOOM Taste ändert sich die Vergrößernfunktion in folgender Weise:

Hinweis:

Diese Funktion ist bei manchen Disc nicht verfügbar.

Lautstärke

Die gewünschte Lautstärke stellen Sie mit den Lautstärkentasten VOL+ / VOL- am Gerät oder auf der Fernbedienung ein.

Stummschaltung

Drücken Sie die MUTE Taste und der Ton wird ausgeschaltet. Um den Ton wieder zu hören, drücken erneut die MUTE Taste auf der Fernbedienung.

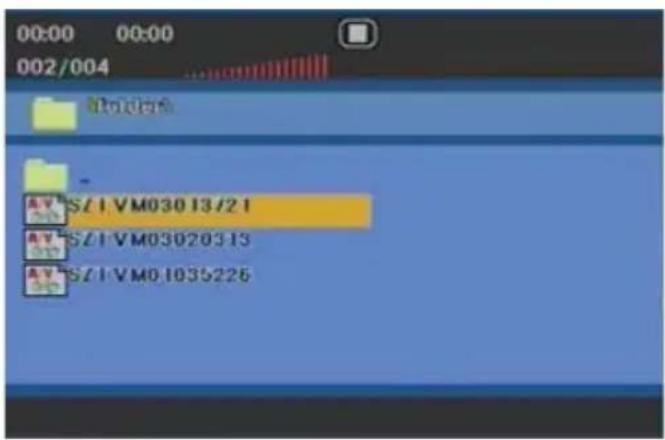

Kartenleser und USB Anschluss

Sie haben die Möglichkeit Filme, Bilder und Musik von USB-Sticks oder Speicherkarten wieder zugeben. Verbinden Sie den USB-Stick mit dem USB-Anschluss ODER stecken Sie die Speicherkarte in den Kartenleser (rechte Gehäuseseite). Drücken Sie die Taste USB auf der Fernbedienung bzw. USB/CARD am Hauptgerät, um die Geräteerkennung zu starten.

Hinweise:

• Die Dateisysteme FAT/FAT32 werden unterstützt
• Kartenleser und USB-Anschluss können nur im DVD-Modus aktiviert werden.
- Bitte beachten Sie die Hinweise zum USB-Anschluss auf Seite 4.
- Der Kartenleser unterstützt SD, MS und MMC bis max. 32GB

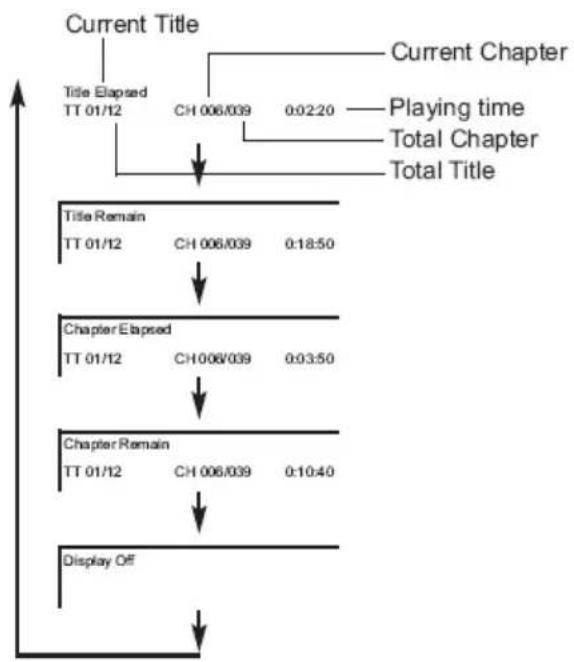

Informationsanzeige

Dieser DVD-Player zeigt den Betriebsstatus und DVD-Informationen auf dem Bildschirm an. Drücken Sie dazu die INFO Taste.

Mit dieser Funktion können Sie folgende Informationen auf dem Fernseher sehen:

• Aktueller Track und die Gesamtanzahl der Tracks (TT 01/22)
• Aktuelles Kapitel und Gesamtanzahl der Kapitel (CH006/009)
  • Abgespielte Zeit

Mit dem mehrmaligen Drücken der Display Taste folgen weitere Informationen:

• Abgelaufene Zeit des Titels (Title Remain)
• Verbleibene Zeit des Titels (Title Elapsed)
• Abgelaufene Zeit des Kapitels (Chapter Remain)
• Verbleibene Zeit des Kapitels (Chapter Elapsed)

Im Falle einer Audio-CD/MPEG-4 Videodateien erscheinen folgende Informationen:

• Abgelaufene Spielzeit (Single Remain)
- Verbleibene Zeit des Spielzeit des Stückes (Single Elapsed)

Hinweis:

Drücken Sie INFO während des Abspielens, um das On-Screen Display zu starten. Zum Beenden bitte wieder INFO drücken.

Bildschirmeinstellungen

Die Bildschirmeinstellungen (Helligkeit, Kontrast, Farbsättigung und Schärfe) können nur im DVD-Modus eingestellt werden. Die Einstellungen gelten jedoch auch für den DVB-T und AV-IN Modus.

• Wechseln Sie mit der Taste DVD/AV/TV in den USB-Modus (ggf. mehrfach drücken)
• Drücken Sie die Taste SETUP
• Rufen Sie mit der Taste ▶ (VOL+) das Menü "VIDEO" auf.
- Drücken Sie die Taste ▼ gefolgt von OK, um das Menü die Bildschirmeinstellungen zu öffnen.
• Mit den Tasten▼/▲ wählen Sie die Einstellungen aus, die Sie verändern möchten.
• Verändern Sie die gewählte Einstellung mit den Tasten ◀/▶.
• Mit der Taste EXIT blenden Sie das Menü aus.

JPEG-Dateien (Bilder)

Sie können mit Ihrem DVD-Player Fotos anschauen, die auf einer CD/DVD oder auf einem USB-bzw. Speicherkatenmedium gespeichert sind. Die Fotos müssen im JPEG Format gespeichert sein.

1. Legen Sie die CD/DVD in das Diskfach bzw. verbinden Sie USB- oder Kartenspeicher. (siehe Seite 17)
2. Wählen Sie einen Ordner oder ein Bild, das auf der CD enthalten ist

Bedingungen bei der Anzeige von JPEG-Bildern

1. Achten Sie auf die Anzahl der Bilder auf einem Speichermedium. Falls das Einlesen der Disc zu lange dauert, organisieren Sie bitte Ihr Bilderarchiv neu. Entweder benutzen Sie dazu Ordnerstrukturen oder verwenden Sie weniger Dateien pro Disc. Das Limit von 650 Dateien sollte nicht überschritten werden.
2. Falls Sie nach dem Starten eines Bildes einige Zeit keine Anzeige bekommen, dann kann das Bild eine zu große Auflösung haben. Reduzieren Sie ggf. die Auflösung des Bildes bis zu einer maximalen Auflösung von 2760x2048 pixel.
3. Idealerweise sollten die Bilder nicht mehr als 1024x576 (16:9) oder 768x576 (4:3) Pixel haben.
4. Achten Sie auf die Dateierweiterung Ihrer Bilder. Es werden nur JPEG Dateien unterstützt und angezeigt wenn diese die Dateierweiterung *.jpg oder *.jpeg haben. Andere Bildformate werden nicht unterstützt.

Nachdem die CD geladen ist, erscheint ein Menü auf dem Bildschirm. Drücken Sie OK, um die Ordnerinhalte anzusehen (wie unten in der rechten Spalte gezeigt wird).

Bild rotieren

Es gibt vier Transformationsmodi: „Umgekehrt“, „Gespiegelt“, „Links“ und „Rechts“: Diese Funktionen können nur bei normaler Wiedergabe eines aktuellen Bildes verwendet werden und werden automatisch

abgebrochen, wenn ein neues Bild aufgerufen wird. Die verschiedenen Transformationsmodi wählen Sie wie folgt mit den Pfeil-Navigationstasten aus:

▲ Umgekehrt/Normal
Gespiegelt/Normal
Nach links drehen
▶ Nach rechts drehen

Hinweis:

Die Funktion ZOOM steht nicht zur Verfügung.

JPEG-Dateien

Menü

Drücken Sie die Taste STOP während ein Bild angezeigt wird, um anzuzeigen. Nachdem es aktiviert wurde, werden bis zu zwölf verkleinerte Miniaturbilder auf dem Bildschirm angezeigt. Die ▶▶| und |◀◀ Taste kann verwendet werden, um die nächsten und vorherigen zwölf Bilder im aktuellen Verzeichnis anzuzeigen. Hinweis: Im Miniaturbildschirm, können Sie MENÜ aufrufen, um Hilfsinformationen zu bekommen.

Abspielen von Musik während der Bildanzeige

Sie können während der Bildbetrachtung Musik hören.

1. Wählen Sie zunächst die Musikdatei (komprimierte Musikformate)

2. Wählen Sie dann das Bild.

3.

Musikdateien

Disc

Der HSD 7799 kann MP3 Dateien abspielen, wenn diese auf CD-R, CD-RW, DVD-R oder DVD+RW bzw. USB- oder Kartenspeicher abgelegt sind. Die maximale Anzahl der Musikdateien sollte nicht größer als 650 sein. Achten Sie auf die Brenngeschwindigkeit Ihrer selbsterstellten Disc. Sie sollte nicht größer als 16fach sein. Nutzen Sie ausschließlich Markenrohlinge, die Ihr Brenner explizit unterstützt.

Audio-CD

Wenn eine Audio-CD ins Laufwerk gelegt wird, dann wird diese automatisch abgespielt.

Formate

Folgende Eigenschaften sollten Ihrer Musikdateien haben:

1. Samplingfrequenz: bis zu 8 - 48 kHz (MP3)
2. Bitrate: bis zu 8 - 320kbps (MP3)
3. Der HSD 7799 unterstützt nur Dateien mit der Datei-Endung *.mp3
4. Selbst erstellte Disc sollten nach der ISO 9660 Norm sein.
5. Dateinamen sollten nicht größer als 8 Zeichen haben (ohne die Endung). Sie sollten keine Sonderzeichen wie „/ ? * : < > l" etc enthalten.

Bitte achten Sie auf die entsprechenden Copyright Bestimmungen, wenn Sie MP3 Dateien aus dem Internet nutzen oder selbst diese Dateien erzeugen.

Abspielfunktionen:

• Wählen Sie eine MP3-Datei aus.
• Drücken PLAY/PAUSE ▶ | | zu dem Abspielen der Datei. Wiederholtes Drücken der Taste bewirkt eine Pause.
  • Um das Abspielen anzuhalten, drücken Sie die STOP Taste.
• Möchten Sie das vorherige oder nächste Stück anhören, drücken Sie dazu die PREV (|<<) oder NEXT (>>|) Taste.
• Mit der REPEAT Taste können Sie die Wiederholungsfunktion aktivieren.
• Schneller Rück— wie schneller Vorlauf sind mit den Tasten << oder >> möglich.

MPEG-1, MPEG-2 und MPEG-4-Videodateien

Der HSD 7799 kann Filmdateien in den Formaten MPEG-1, MPEG-2 oder MPEG-4 absielen. Bitte beachten Sie die folgenden Regeln:

1. Die Auflösung der Filmdateien darf maximal 720x576 Pixel betragen.
2. Der Dateiname sollte nicht mehr als 56 Zeichen enthalten.
3. Falls ein Zeichen nicht richtig erkannt wird (z.B. Sonderzeichen), so erscheint an der Stelle dieses „“ Zeichen.
4. Falls bei MPEG-4 Dateien der Abstand der einzelnen I-Frames mehr als 30 Sekunden beträgt, dann kann es zu Störungen während des Abspielens kommen.
5. Bitte beachten Sie bei dem Erstellen der MPEG-4 Dateien dass Video und Audio nur mit der „interleave“ Option abgespielt werden können.
6. Dateien mit der Endung *.avi, *.mpg und *.mpeg werden angezeigt und ggf. abgespielt. Andere Formate sind unbekannt und werden ggf. auch nicht angezeigt.
7. Verschiedene MPEG-3 Codecs werden unterstützt. Sie müssen/sollten nach dem anerkannten Standard MPEG-4 Part 2 (MPEG-4 SP/ASP) erstellt worden sein. Andernfalls kann es zu Fehlern bei der Darstellung kommen.
8. MOV, MKV, MP4-Dateien u.ä. können nicht abgespielt werden
9. MPEG4 h.264/AVC wird nicht unterstützt.
10. Unterstütze Audioformate in den MPEG-x Dateien sind:
11. MPEG-4: AC3, PCM, MP3
    • MPEG-1/2: MP2 / MPA
    • Sampling Frequenz: 8 - 48 kHz (MP3)
12. Bitrate: 8 bis 320 kbps (MP3)

Abspielfunktionen:

• Wählen Sie eine Filmdatei oder ein anderen Order
• Drücken ▶ | | PLAY/PAUSE zu dem Abspielen der Datei. Wiederholtes Drücken der Taste bewirkt eine Pause.
• Um das Abspielen anzuhalten, drücken Sie die STOP Taste.
• Möchten Sie das vorherige oder nächste Stück anhören, drücken Sie dazu die PREV (|<<) oder NEXT (>>|) Taste.
• Mit der REPEAT Taste können Sie die Wiederholungsfunktion aktivieren.

- Schneller Rück— wie schneller Vorlauf sind mit den Tasten << oder >> möglich.

Der HSD 7799 verfügt über einen USB Anschluss, der mit dem DVD-Player im HSD 7799 verbunden ist.

Sie haben die Möglichkeit Filme, Bilder und Musik von USB Speicher wiederzugeben. Schließen Sie das USB Speicher am USB Anschluss des HSD 7799 an. Drücken Sie dann die USB Taste und der USB Anschluss wird aktiviert. Der Inhalt des USB Flashspeicher wird ausgelesen und in dem Dateibrowser angezeigt.

Beachten Sie bitte auch Seite 4 und Seite 17.

Unterstützte Formate und Bitraten von USB

Sie können von USB Speichermedien die gleichen Formate abspielen wie von Disk. Dies wären zum Beispiel JPEG, Musikdateien (kompremierte Formate) oder Videodateien (MPEG-1, MPEG-2 oder MPEG-4 Format).

Bitte beachten Sie, dass die Bitrate der Videodateien nicht größer als 2000 kbps sein darf.

Unterstützte Medien

Der USB-Anschluss unterstützt eine Reihe von USB Speichersticks mit unterschiedlichen Größen. Der USB Speicher muss FAT32 formatiert sein, ansonsten wird dieser nicht erkannt.

Abspielfunktionen

Die Abspielfunktionen entsprechen je nach Art des Kontents (JPEG, Musik oder Video) denen der vorangegangenden Beschreibungen.

Allgemeines

Hinter den Einstellungen (SETUP) befinden sich die vielfältigen Optionen die die Ausgabe, Anzeige, Navigation einer Video-DVD und mehr beeinflussen.

1. Drücken SETUP auf Fernbedienung um in Einstellungsmenü zu gelangen.
2. Drücken Sie OK um in die einzelnen Optionen und Submenüs zu gelangen.
3. Navigieren Sie mit den Pfeiltasten zu den einzelnen Einstellungen.
4. Drücken Sie SETUP wiederholt, dann werden die Einstellungen übernommen und Sie können das Einstellungsmenü verlassen.

Vier übergeordnete Kategorien hat das Einstellungsmenü: HAUPTMENU, AUDIO, VIDEO, und PRÄFERENZEN

HAUPTMENÜ

BILDSCHIRM

Die Einstellung verändert die Darstellung des Videos auf dem Bildschirm und agiert unabhängig von den TFT Einstellungen.

4:3 Pan-Scan

Verwenden Sie diese Einstellung, wenn Sie den HSD 7799 mit einem 4:3-Fernseher verbinden. 16:9-Filme werden vergrößert und nach Möglichkeit ohne 'schwarze Balken" dargerstellt. Durch die Vergrößerung werden an den Seiten Informationen vom Bild abgeschnitten.

4:3 Letterbox

Verwenden Sie diese Einstellung, wenn Sie den HSD 7799 mit einem 4:3-Fernseher verbinden. 16:9-Filme werden mit 'schwarzen Balken' an der Ober- und Unterseite des Bildes dargestellt.

16:09

Wählen Sie diese Einstellung, wenn Sie den eingebauten Bildschirm verwenden oder den HSD 7799 mit einem 16:9-Fernseher verbinden. 16:9-Filme werden formatfüllend dargestellt.

BLICKW.SYM.

Falls die Video-DVD mit alternativen Kameraperspektiven in einer Szene aufgenommen wurde und diese auch auf der Video-DVD verfügbar sind, dann würde bei Anwesenheit in der linken oberen Ecke des Bildschirmes ein Kamerazeichen auftauchen. Im SETUP können Sie die Anzeige entweder ganz unterdrücken (Aus) oder aktiviert lassen (Ein).

Zum Umschalten der Blickwinkel drücken Sie während der Filmwiedergabe die Taste GOTO. In dem dann eingeblendeten Menü kann der Blickwinkel geändert werden.

MENÜ SPRACHE

Diese Einstellung definiert die Sprache des Bildschirmmenüs und Meldungen des DVD-Players.

UNTERTITEL

Gehörlos Titel sind eine spezielle Form der Untertitel, die neben dem gesprochenem auch Geräusche schriftlich anzeigt. Dies können zum Beispiel „Telefonklingeln“, „Schritte“ oder „Buummmm“ sein. Sie können die Funktion aktivieren oder deaktivieren.

Hinweis:

Nicht alle Video-DVD's enthalten diese spezielle Form der Untertitel.

BILDS.SCHONER

Der Bildschirmschoner wird immer dann aktiv (wenn dieser eingeschaltet ist), wenn das Abspielen einer Disc unterbrochen (PAUSE), beendet (STOPP) wurde oder sich keine Disc im Laufwerk befindet. In diesen Fällen startet der Bildschirmschoner nach ca. 3 Minuten.

Der Bildschirmschoner kann auch deaktiviert werden.

Hinweis:

Um ein Einbrennen in den Bildschirm zu verhindern, aktivieren Sie bitte den Bildschirmschoner.

LETZTE POSITION

Wenn diese Option aktiv ist (EIN), wird beim Abschalten die letzte Wiedergabeposition bei einer Video DVD gespeichert und nach dem Einschalten die Wiedergabe an der gleichen Stelle fortgesetzt.

AUDIO

Unter dieser Kategorie befindet sich nur die Einstellung „Downmix“.

Downmix

Diese Einstellung ermöglicht die Festlegung der Art der analogen Tonausgabe.

LT / RT:

Wenn Sie den HSD 7799 an einem externen Dolby Pro Logic Decoder anschließen.

Stereo:

Wählen Sie diese Option, wenn Sie den Sie eingebauten Lautsprecher oder Kopfhörer verwenden.

VIDEO (BILDEINSTELLUNGEN)

Siehe Seite 18

PRÄFERENZEN

Hinweis:

Einige Optionen bei den Vorzugseinstellungen sind nur dann wählbar, wenn sich keine Disc im Laufwerk befindet, bzw. wenn die Laufwerksklappe geöffnet ist.

FARBSYSTEM

Hier stellen Sie für die Videoausgabe das entsprechende Farbsystem ein. Zwischen den beiden TV Systemen PAL und NTSC gibt es eine Reihe von Unterschiede wie z. B Farbraum, Auflösung und mehr. Der eingebaute Bildschirm unterstützt beide Formate.

PAL

Benutzen Sie die Option PAL wenn Sie den HSD 7799 mit einem PAL Fernseher verbinden. Dabei wird im Falle einer NTSC Video-DVD die Videoausgabe nach PAL gewandelt.

NTSC

Benutzen Sie die Option NTSC wenn Sie den HSD 7799 mit einem NTSC Fernseher verbinden. Dabei wird im Falle einer PAL Video-DVD die Videoausgabe nach PAL gewandelt.

AUDIO, UNTERTITEL und DVD MENÜ

Mit diesen Optionen legen Sie fest, mit welcher Sprache das Startmenü einer Video-DVD startet (DVD MENÜ), welche Untertitelsprache angezeigt wird und welche Audiosprache bevorzugt wird. Diese Einstellungen werden nur dann ausgeführt, wenn die entsprechenden Sprachen auch auf der Video-DVD zur Verfügung stehen.

PBC

Mit dieser Einstellung schalten Sie die PBC-Funktion (Playback control) von VCD ein und aus.

Vorzugseinstellungen

K,SICHERUNG

DVDs werden von einer Kontroll-Organisation nach ihrem Inhalt bewertet. Die Art der Kontrolle variiert von DVD zu DVD. Zum Beispiel können Sie, wenn es die DVD erlaubt, gewalttätige Szenen für Kinder oder das Abspielen der DVD komplett sperren.

1. Wählen Sie „PRÄFERENZEN“, drücken Sie OK.
2. Wählen Sie „K.SICHERUNG“, drücken Sie OK.
3. Wählen Sie die gewünschte Altersstufe und drücken OK
4. Passwort eingeben und OK drücken. Voreingestellt ist 8806.
5. Drücken Sie SETUP um das Menü zu verlassen. Drücken Sie OK um in das Setup-Menü zu gelangen.

Die Altersstufen sind:

Level	Bedeutung
KIND.-SICH Für Kinder geeignet
O.ALTERSB. Für alle Altergruppen geeignet
FREIG AB6 Für Kinder ab 6 Jahre geeignet. Eltern anwesend.
FREIG AB12 Unpassend für Kinder unter 12 Jahren
FREIG AB16	Für Kinder ab 16 Jahren
N.FREI U.16	Nicht frei unter 16
N.FREI U.18	Nicht frei unter 18
ERWACHSENE	Mündige Erwachsene

Hinweis:

Einige Video-DVD enthalten keinerlei Informationen zu Altersstufen. Daher kann die Kindersicherung auch nicht wirksam sein. Auch kommt es vor, dass die gedruckten Angaben zu dem Jugendschutz nicht mit dem tatsächlichen Alterstufen übereinstimmt.

Passwort

Geben Sie zum Ändern des Passworts zunächst das alte (8806 im Auslieferzustand) ein. Anschließend müssen Sie das neue Kennwort zweimal eingeben. Bitte notieren Sie das Kennwort und bewahren Sie es gut auf.

WERKSEINST:

Diese Funktion versetzt den DVD-Player des HSD 7799 in den Auslieferzustand zurück. Alle DVD-Einstellungen (abgesehen vom Passwort und der Altersstufe der Kindersicherung) werden auf Werkseinstellungen zurückgesetzt.

Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren. Technischer Kundenservice von Xoro:

• Tel.: 040 / 77 11 09 17 (Werktags, 09:00 bis 18:00)
- Internet: www.xoro.de/support

Symptom	Korrektur
Kein Strom	Stecken Sie den Stecker in die SteckdoseKontrollieren Sie den Ladezustand der BatterieSchalten Sie den Schalter (on/off) auf der rechten Gehäuseseite ein.
Keine Wiedergabe	Legen Sie eine bespielte Disk ein (überprüfen Sie Disk-Typ und Dateisystem).Kontrollieren Sie den Inahlt auf abspielbare DateienLegen Sie eine Disk mit der bespielen Seite nach unten ein.Reinigen Sie die Disk.Die Disk hat zuviele Kratzer.Die DVD+/-R muss finalisiert sein.Flascher Regionalcode bei der Video-DVDEntfernen Sie die Kindersicherung oder ändern Sie die Sicherheitsstufe.
Schwarz/Weiß wechselnd	Vergewissern Sie sich, dass NTSC/PAL umgestellt wurde.Makrovisionkopierschutz ist aktiv an einem VCR
Keine Untertitel	Stellen Sie sicher, dass die Video-DVD Untertitel hat.Falsches MPEG-4 Untertitelformat.Bitte benennen Sie die MPEG-4 Untertitel mit dem gleichen Dateinamen wie der Film (Film.avi und Film.srt).
Batterie arbeitet nicht	Kontrollieren Sie ob die Batterie mit dem Stromkabel verbunden ist.Wenn die Indikatorleuchte Rot anzeigt, dann müssen Sie die Batterie wieder aufladen.
Kein Ton	Überprüfen Sie die Lautstärke.Ist der Kopfhörer richtig eingesteckt?Überprüfen Sie die Audioeinstellungen.AV-Verstärker ist eingeschaltet?Bitte wechseln Sie die Tonspur im Video.

Anschließen der Antenne

Dieses Gerät verfügt über einen eingebauten DVB-T Empfänger. Damit Sie mit dem eingebauten DVB-T-Empfänger digitale terrestrische Programme empfangen können, müssen Sie Ihre fest installierte Hausantenne anschließen. Falls Sie im Kernbereich des Sendegebietes empfangen, können Sie auch eine passive oder aktive DVB-T Antenne verwenden.

Verbinden Sie das Kabel Ihrer DVB-T Antennenanlage bzw. Ihrer DVB-T Zimmerantenne mit der Antennenbuchse auf der linken Seite des Gerätes.

Bitte stellen Sie sicher, das ein Empfang von DVB-T Signalen in Ihrem Wohngebiet zur Verfügung steht. Informationen zum Sendegebiet erhalten Sie im Internet unter: http://www.ueberallfernsehen.de.

Um in den Genuss des digitalen Fernsehens zu kommen, müssen Sie den HSD 7799 mit der DVD/AV/TV Taste auf dem HSD 7799 oder der Fernbedienung in den DVB-T Modus schalten.

Xoro Installation

1. Bei dem ersten Benutzen des HSD 7799 sollte nun die "Xoro Installation" erscheinen:

A. Wählen Sie Ihren Standard mittels der ◀/▶ Tasten.
B. Navigieren Sie mit den ▲/▼ Tasten zu der OSD-Sprache und wählen Sie Ihren Sprache mit den ◀/► Tasten aus.
C. Wenn die Einstellungen angepasst wurden, wählen Sie mit den ▲/▼ Tasten das Feld "OK" auf und starten Sie den automatischen Suchlauf mit der OK Taste.

1. Falls "Xoro Installation" nicht nach dem ersten Anschalten des HSD 7799 im DVB-T Modus erscheint:

A. Setzen Sie das Gerät mittels den Werkseinstellungen zurück. Drücken Sie die SETUP Taste und navigieren Sie zu "Wartung". Innerhalb dieser Option finden Sie die Einstellung "Werkseinstellung". Bestätigen Sie dies mit der OK Taste und die Werkseinstellungen werden eingerichtet.
B. Der HSD 7799 wechselt danach in die Erstinstallation. Nehmen Sie die Einstellung wie oben beschrieben vor.

Hinweis: Sie müssen jedes mal einen neuen Sendersuchlauf durchführen, wenn Sie das Gerät in ein anderes Empfangsgebiet mitnehmen.

Wichtige Tasten und deren Funktionen

Kanalliste

Rufen Sie die Kanalliste durch das Drücken der OK Taste auf. Sie haben hier auch schon Zugriff auf die verschiedenen Bearbeitungsfunktionen. Diese werden einige Seiten später erläutert.

Senderwechsel

Mit den Tasten ▲/▼ oder CH+ / CH- können Sie den TV Sender wechseln.

Tele- / Videotext

Videotext aktivieren Sie über die TTX Taste.

Untertitel

Wenn Sie zu einem TV Programm Untertitel angezeigt haben möchten, drücken Sie die SUB-T Taste.

Hinweis:

In Deutschland werden keine Untertitel bei DVB-T übertragen.

Navigieren bei den Einstellungen

Mit den Tasten des Navigationskreuzes (▲/▼/◄/►) können Sie sich in den verschiedenen Ebenen des Einstellungsmenüs bewegen.

TV / Radio

Wenn Sie zwischen den TV und Radio wechseln möchten, dann Drücken Sie die TV/RADIO Taste.

Hinweis:

In den meistens Regionen Deutschlands sind keine DVB-T Radiosender verfügbar.

Audio Einstellung des TV Senders

Wenn Sie während des Fernsehens die AUDIO Taste auf der Fernbedienung drücken, haben Sie Zugriff auf die Audioeinstellungen des TV Senders.

Es werden zwei Optionen angezeigt, "Modus" und

"Tonspur". Die beiden Optionen beinhalten weitere Unteroptionen. Sie Können diese jeweils mit den ◀/► Tasten wechseln. Den Wechsel der beiden Hauptoptionen Audio-Modus und Audio-Track können Sie über die ▲/▼ Tasten erreichen.

Modus: Art der Tonausgabe (Stereo, Links, Rechts)

Tonspur: Entweder Wechsel der Sprache (ARTE), zu einer digitalen Tonspur (falls vorhanden) oder zu einer anderen Tonspur

Information

Wenn Sie die INFO Taste drücken, erhalten Sie eine Vielzahl von Innformation. Bei dem ersten Drücken der INFO Taste gelangen Sie zu der Übersicht: TV Sendername, aktive TV Programm, nächstes TV Programm und ob Teletext verfügbar ist.

Bei nochmaligen Drücken der INFO Taste erhalten Sie eine Übersicht der Frequenz des TV Senders, Datum, spezielle Informationen der DVB-T Übertragung und den beiden weiteren wichtigen Parameter „Signalstärke“ und „Signalqualität“.

Wichtige Tasten und deren Funktionen & EPG

Lautstärke

Mit den Tasten ◀/▶ (VOL+ / VOL-) ändern Sie die Lautstärke.

EPG

Drücken Sie die EPG Taste, der elektronische Programmführer wird eingeblendet. Das EPG Fenster ist wie folgt aufgeteilt:

Links Oben: Fernsehsender

Rechts Oben: Titel der aktuellen und der nachfolgen den Sendung.

Mitte: Übersicht: Fernsehsendungen

Unten: Beschreibung der Tastenfunktionen

Der Bildschirmzeiger (Cursor) befindet sich in der TV Senderübersicht. Mit den ▲/▼ Tasten können Sie den Sender wechseln. Die EPG Anzeige wird für den nun aktiven Sender aktualisiert.

Taste 2:

Wechsel aus der Senderliste zu der EPG Übersicht. Der Bildschirmzeiger befindet sich in der Mitte des EPG-Fensters.

Taste 3:

Hiermit können Sie die EPG Informationen der einzelnen Sendungen im Detail anzeigen lassen.

▲/▼:

Wechsel des Bildschirmzeigers von einer zur nächsten Sendung.

PgDn / PgUp:

Anzeige der nächsten Seite der TV Sender oder der Programminformationen.

◀/▶:

Anzeige der TV Sendungen des nächsten Tages. Durch mehrmaliges Drücken der ◀/▶ Tasten können Sie Tag für Tag weiterblättern.

Umfang und Inhalt der Programminformationen werden vom Fernsehsender bestimmt. Einige Sender übertragen keine Programminformationen. Die Übertragung der EPG-Informationen nimmt einige Zeit in Anspruch.

Die Einstellungen können Sie mit dem Drücken der SETUP Taste aufrufen. Das Hauptmenü enthält folgende Untermenüs:

• Sender
• Sender suchen
• Präferenzen
• Wartung

Die einzelnen Menüpunkte können Sie mit den Pfeiltasten des Navigationskreuzes (▲/▼/◄/►) ansteuern und ändern.

Möchten Sie das entsprechende Menü verlassen, drücken Sie die EXIT Taste.

Hinweise:

1. Die Tasten ▲, ▼, ◀, ►, OK und EXIT haben in allen Einstellungsmenüs die gleiche Funktion.
2. Zusätzliche Funktionen werden in der unteren Leiste des einzelnen Menüs angezeigt. Dann können die verschiedenen Optionen zum Beispiel mit der roten, gelben, grünen und blauen Taste aktiviert oder ausgeführt werden.

Sender

Rufen Sie mit der MENU Taste das Hauptmenü auf, navigieren Sie zu "Sender" und öffnen Sie dieses Untermenü mittels der OK Taste. Es werden vier weitere Untermenüs angezeigt:

• TV-Senderliste
- Radiosenderliste
- Alle Favoriten löschen
- Alle Löschen
- Gruppe umbenennen

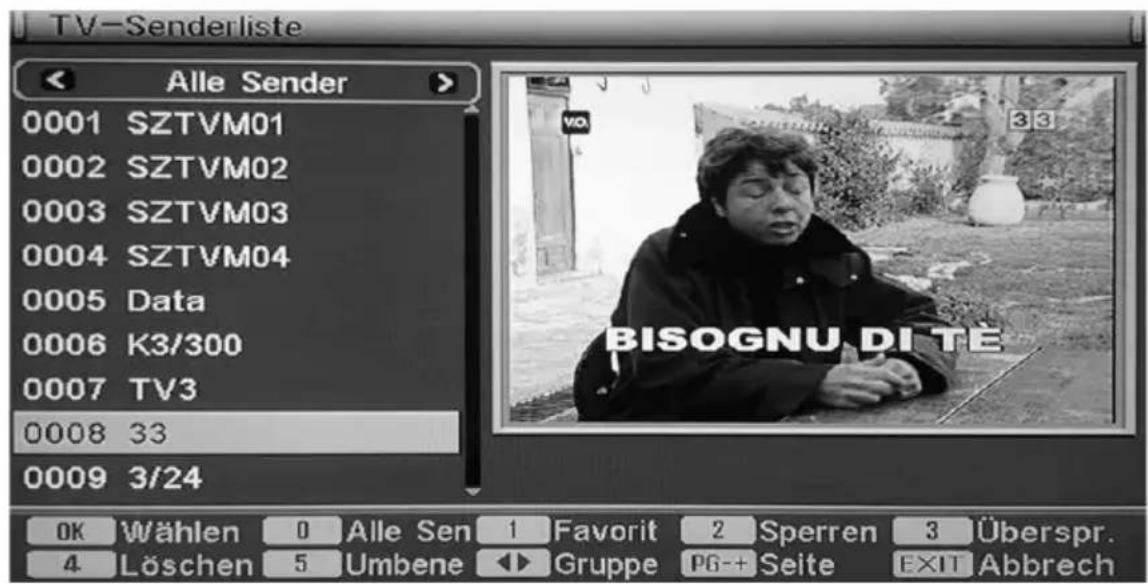

TV-Senderliste

Hier werden alle empfangenen Fernsehsender gelistet. Wechseln Sie mit den ▲/▼ Tasten den Sender und aktivieren Sie diesen mit der OK Taste. Wenn Sie die Favoriten definiert haben, dann können Sie mit den ◀/► Tasten die entsprechenden TV Sender sortieren.

• Mit der Taste 1 gelangen Sie zu den verschiedenen Optionen der Programmbearbeitung, wie z.B. Unbenennen, Löschen ect..
  • Mit der Taste 2 können Sie nach bestimmten TV Sendernamen suchen.
• Mit der Taste 3 können Sie die TV Sender nach den Kategorien alphabetisch (A bis Z) und (Z bis A), frei verfügbaren (FTA) und nach gesperrten Programmnamen sortieren.
  • Mit der Taste 4 können Sie die TV Sender auf individuelle Plätze verschieben und sortieren.
• Mit den Tasten PAGE+ / PAGE– blättern Sie in der Programmliste seitenweise weiter. Das Limit liegt bei 600 TV Sender.
• Mit der Taste SETUP oder EXIT können Sie immer wieder die Untermenüs oder auch die Kategorie "TV Programmliste" verlassen.

DVB-T: Einstellunger

Sender

Optionen bei der Programmbearbeitung:

• Mit der Taste OK wird der zu bearbeitende TV Sender markiert. Es wird nur der einzelne TV Sender bearbeitet.
  • Mit der Taste 0 werden alle TV Sender markiert und die Bearbeitung ist für alle gültig.
  • Die Taste 1 definiert den TV Sender zu bestimmten Favoriten. Es gibt insgesamt 8 Gruppen.
  • Mit der Taste 2 kann der einzelne TV Sender oder alle Sender gesperrt werden.
• Mit der Taste 3 markieren Sie einen TV Sender der bei dem Umschalten von Sendern übersprungen wird.
  • Mit der Taste 4 löschen Sie ein Sender aus der Programmliste oder all Sender.
  • Mit der Taste 5 können Sie einem TV Sender einen neuen Namen zuweisen.
• Mit den Tasten können Sie TV Sender in unterschiedliche Favoritengruppen einteilen.
• Mit den Tasten PAGE+ / PAGE– blättern Sie in der Programmliste seitenweise weiter. Das Limit liegt bei 600 TV Sender.
• Mit der Taste MENU oder EXIT können Sie immer wieder die Untermenüs oder auch die Kategorie "TV Programmliste" verlassen.

Radiosenderliste

Bitte lesen Sie die vorherige Beschreibung der unterschiedlichen Möglichkeiten bei den TV-Senderliste durch. Von der Handhabung gibt es keinen Unterschied zwischen TV oder Radio Programmen.

Alle Favoriten löschen

Mit dieser Funktion werden alle Favoritengruppen geleert.

Alle Löschen

Hiermit löschen alle gespeicherten TV oder Radio Kanäle.

Gruppe umbenennen

Mit dieser Option können Sie die einzelnen Favoritengruppen umbenennen. Starten Sie die Option mit der OK Taste und dann erscheint die Gruppenübersicht. Navigieren Sie mit der Navigationstaste Oben / Unten zu derjenigen Gruppe, die Sie umbenennen möchten und drücken Sie die OK Taste.

Ein weiteres Fenster wird jetzt geöffnet und dort können Sie den Gruppennamen umbenennen. Bestätigen Sie den neuen Gruppenname mit der OK Taste.

Sender suchen

Benutzen Sie das Navigationskreuz zu der Option "Sender suchen" im Hauptmenü und bestätigen Sie mit der OK Taste. Jetzt erreichen Sie das Installationsmenü mit den Unteroptionen:

• Autom. Sendersuche
- Manuelle Suche

Automatischer Suchlauf (empfohlen)

Legen Sie zunächst den Suchmodus fest: "Unverschl. Send." oder "Alle Sender". Bei "Alle Sender" werden auch die verschlüsselten gespeichert. Bei "Unverschl. Send." werden nur unverschlüsselte Programme gespeichert.

Bewegen Sie den Cursor auf das Feld "Suche" und bestätigen Sie mit OK, der automatische Sendersuchlauf wird gestartet.

Mit der Taste SETUP oder EXIT können Sie die Suche verlassen.

Wenn Sie die Suche gestartet haben, erscheint eine Übersicht des Suchlaufes. Angezeigt werden Frequenzen, Kanalnummer, Fortschrittsbalken der Suche und eine Liste der schon gefundenen Programme. Auf der linken Seite werden die TV-Sender und auf der rechten Seite die Radiosender angezeigt.

Manuelle Suche

Nutzen Sie den manuellen Suchlauf, wenn Sie eine bestimmte Sendergruppe suchen und Ihnen die technischen Parameter bekannt sind,

Suchmodus

• Nach Kanal
• Nach Frequenz

Band (Nur bei Kanalsuche)

• VHF
• UHF

Kanal (Nur bei Kanalsuche)

• Kanäle 5 bis 12 liegen im VHF Band
• Kanäle 21 bis 69 liegen im UHF Band

Frequenz (nur bei Frequenzsuche)

• 174 bis 230 MHz (VHF)
• 470 bis 862 MHz (UHF)

Bandbreite (nur bei Frequenzsuche, bei Kanalsuche autom. Auswahl basierend auf Standort)

- 6,7 oder 8 MHz

Sender suchen

Suche

Bewegen Sie den Cursor zum Feld "Suchen" und starten Sie die Suche mit der OK Taste. Auch hier erscheint eine Übersicht des Suchlaufes. Angezeigt werden Frequenzen, Kanalnummer, Fortschrittsbalken der Suche und eine Liste der schon gefundenen Programme. Auf der linken Seite werden die TV Sender und auf der rechten Seite die Radio Sender angezeigt.

Präferenzen

Wenn Sie im Hauptmenü „Konfiguration“ angesteuert und mit der OK Taste bestätigt haben, dann gelangen Sie in dem Konfigurationsuntermenü mit den weiteren Optionen:

• OSD-Sprache
  • TV Einstellungen
• Zeit und Datum
• OSD-Einstellung
• Kindersicherung

OSD Sprache

In diesem Untermenü können Sie die OSD Sprache ändern. Es werden viele europäische Sprachen angeboten.

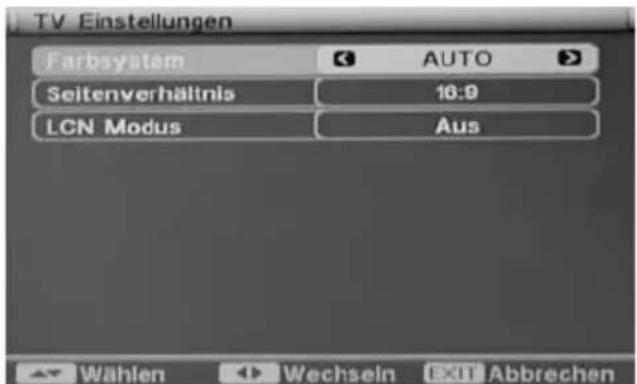

TV Einstellungen

Die Einstellungen in diesem Menü sind für die Verwendung des eingebauten Bildschirms angepasst. Sie müssen diese Einstellung nur verändern, wenn Sie einen Fernseher im 4/3-Format an den Ausgang AV-OUT anschließen. Weiterhin kann das Farbsystem geändert und LCN ein-/ausgeschaltet werden.

Farbsystem

• PAL: AV-OUT Ausgabe erfolgt in PAL (720x576 Pixel/50Hz für den eingeb. Bildschirm)
• NTSC PAL: AV-OUT Ausgabe erfolgt in NTSC (720x480 Pixel/60Hz für den eingeb. Bildschirm)
• AUTO: Abhängig vom TV-Sender erfolgt die Ausgabe als NTSC oder PAL.

Seitenverhältnis

• 16:9: Korrekte Einstellung für den eingebauten Bildschirm oder angeschlossene 16:9 Fernseher
• 4:3 LB: Wählen Sie diese Einstellung, wenn Sie einen 4:3 Fernseher am Ausgang AV-OUT angeschlossen haben. 16:9-Sendungen werden mit "schwarzen Balken" oben/unten darge-stellt.
4:3 PS: Wählen Sie diese Einstellung, wenn Sie einen 4:3 Fernseher am Ausgang AV-OUT angeschlossen haben. 16:9-Sendungen werden vergrößert dargestellt. Es werden keine "schwarzen Balken" angezeigt, jedoch gehen an den Seiten durch die Vergrößerung Informationen verloren.

Präferenzen

LCN Modus

Der LCN Modus kann ein- oder ausgeschaltet werden. Wenn LCN aktiv ist, werden die TV Sender nach den empfangendem Programmströmen dargestellt und nummeriert.

Bitte lassen Sie LCN in Deutschland ausgeschaltet.

Zeit und Datum

In diesem Untermenü wählen Sie die Region bzw. das Land, wo der DVB-T Empfänger platziert ist und können auch die entsprechende Zeit inklusive Sommerzeit definieren.

Standort

Wählen Sie das Land aus, in dem der DVB-T Empfänger steht.

Zeitzone best.

Hier wird die Zeitzone an Hand der Greenwich Meridian Zeit definiert. Bitte benutzen Sie die Einstellung "Nach Standort" und somit haben Sie die optimale Voreinstellung. Weitere Optionen sind „Benutzdefiniert“ oder „Aus“. Wenn Sie "Nach Standort" ausgewählt haben, dann können noch folgende Einstellungen ändern:

Hier können Sie die Sommerzeit an- und ausschalten.

Falls Sie bei Zeitzone best. die Option "Benutzerdefiniert" gewählt haben, dann können Sie weitere Einstellungen vornehmen:

Zeitzone

Wählen Sie hier die zeitliche Differenz zu der Greenwichzeit.

Falls Sie bei Zeitzone best. die Option "Aus" gewählt haben, dann können Sie das Datum und die Zeit manuell eingeben.

Datum

Stellen Sie hier das entsprechende aktuelle Datum ein.

Zeit

Stellen Sie hier die aktuelle Zeit ein.

Präferenzen

OSD-Einstellung

Untertitel

Bei DVB-T können Untertitel übertragen werden. Die befinden sich entweder in den Teletextseiten oder als Teil des ganzen DVB-T Transportdatenstroms. Die Optionen sind Standard, Teletext und Aus.

Hinweis:

In Deutschland werden aktuell keine Untertitel im DVB-T Transportdatenstrom gesendet. Es gibt bei einigen TV Sender zu einigen TV Programmen Untertitel auf den Teletextseiten.

Transparenz

Hier können Sie die „Durchlässigkeit“ des OSD definieren. Wenn Sie die Option „Aus“ wählen, ist das Bildschirmmenü undurchlässig.

Darstellung

Wählen Sie zwischen Stil 1 und 2. Dies hat Einfluss auf die Farbgestaltung des Bildschirmmenüs.

Standard wiederherst.

Laden Sie die Standardeinstellungen für die Einstellungen im Menü "OSD-Einstellung"

Kindersicherung

Wenn Sie diese Einstellungen überarbeiten möchten, aktivieren Sie das Untermenü mit der OK Taste. Danach werden Sie sofort nach dem Passwort gefragt. Bitte geben Sie das Passwort ein. Falls Sie das noch nie geändert haben, benutzen Sie das Standardpasswort: 0000 bzw. 3330. Jetzt haben Sie Zugriff auf die weiteren Optionen:

• Menüsperre: Sie können den Suchlauf mit einer Passwortabfrage schützen.
• Sendersperre: Hier können Sie bestimmte Kanäle mit einer Passwortabfrage schützen.
• Neues Passwort: Hier ändern Sie das Passwort. Geben Sie das neue Passwort mit einer vierstelligen Zahl ein und bestätigen Sie das neue Passwort mit der OK Taste.

Hinweis:

In Deutschland werden keine Informationen bezüglich "Sendersperre" übertragen, wie es zum Beispiel in den USA oder England der Fall sein kann. Alle Einstellungen haben hier keine Auswirkung.

Wartung

Über Xoro HSD 7799

Mit dieser Option werden Hardware- und Software-Informationen angezeigt.

Spiele

Der HSD 7799 hat zwei Spiele integriert:

- Snake

- Othello

Hinweis:

Bitte beachten Sie die einzelnen Bedienhinweise der Spiele.

Werkseinstellung

Drücken Sie die OK Taste, wenn Sie die Werkseinstellungen laden möchten. Folgen Sie den Anweisungen und bestätigen Sie „Ja“ mit der OK Taste.

Hinweis:

Das Passwort lautet: 0000 bzw. 3330.

Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren. Technischer Kundenservice von Xoro:

• Tel.: 040 / 77 11 09 17 (Werktags, 09:00 bis 18:00)
- Internet: www.xoro.de/support

Symptom	Korrektur
Kein TV Programm	Schalten Sie den Player in den DVB-T Modus.Überprüfen Sie ob Sie in Ihrem Gebiet TV Programm mit DVB-T empfangen können.Richten Sie die Antenne neu aus. Achten Sie auf die Richtung des nächsten Sendemastes.Verwenden Sie eine aktive Antenne oder eine Dachantenne. Informieren Sie sich im Fachhandel über eine geeignete Antenne für Ihren StandortWiederholen Sie ggf. den Suchlauf für TV Sender.Der HSD 7799 kann kein HD-Programme empfangen.Der HSD 7799 kann nur digitales Antennenfernsehen empfangen. Kabel oder Satellitenfernsehen kann der HSD 7799 nicht empfangen!
Bild friert ein	Richten Sie die Antenne neu aus, bis ein besseres Bild bekommen.Verwenden Sie eine aktive Antenne oder eine Dachantenne.
Starke Mosaike, Arte-fakte oder Blöcke im Bild	Richten Sie die Antenne neu aus.Wechseln Sie den Sender

Allgemeines

Netzteil Externes Schaltnetzteil (Eingang 100-

Leistungsaufnahme max. 14Watt

Abmessungen (Hauptgerät) 240x45 x180mm

Gewicht (Hauptgerät) 0.95kg

Gewicht (Hauptgerät/FB/NT) 1.30kg

Akku

Typ Lithium-Polymer

Akkubetrieb >2 Stunden (DVD/DVB-T)

Ladezeit <4 Stunden (<8 Stunden bei gleichzeitigem DVD- bzw. DVB-

B e t r i e b )

Bildschirm

Größe 9" (22.8 cm)

Seitenverhältnis 16/9

Auflösung 800 x 480

Beleuchtung LED

DVD-Player

Disc-Durchmesser 12cm/8cm

Formate DVD-Video/Audio-CD/DVD ROM,VCD, SVCD

Dateien AVI, MPG, JPG, MP3

Codec (max. 720x576) MPEG1, MPEG2, MPEG4 (ASP)

DVB-T Empfänger

Frequenzbereich 170-230MHz, 470-862MHz

Bandbreite 6,7 und 8MHz

Video Decoder ISO/IEC13818-2 MPEG2

Auflösung PAL 720 × 576 / NTSC

Audio Decoder ISO 111723

Betriebsbedingungen

Temperatur 0 - 40° C

Luftfeuchtigkeit 5 - 85% (nicht kondensierend)

Irrtum und technische Änderungen vorbehalten!

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausgebauten / ausge-

tauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind.

Die Gewährleistung für Verschleißsteile (z.B. Akkus) beträgt 6 Monate. Sofern das Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt.

Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.

Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Rauch, Wasser, Batterieauslauf, Fälschung.

Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen/Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/oder telefonisch (s.u.)

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an:

MAS Elektronik AG

Pollhornbogen 19

21107 Hamburg

Kundendienst

e-mail: [e-mail]

Hotline: +49 (0) 40 - 77 11 09 - 17 (werktags 09:00 bis 18:00 Uhr)

Fax: +49 (0) 40 - 76 73 35 -15

The “Grüne Punkt” denotes that the MAS Elektronik AG pays a duty to the “Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung“.

• Tel.: [phone]
- Internet: www.xoro.de/support

• Tel.: [phone]
- Internet: www.xoro.de/support
