Produkttyp	LED-Fernseher mit integriertem DVD-Player
Marke	SEG
Modell	Nagano
Bildschirmgröße	55 cm (21,5 Zoll) Diagonale
Auflösung	1920 x 1080 Pixel (Full HD)
TV-System	PAL BG/DK/I
Audioleistung	2 x 3 W
Stromversorgung	12 V ⎓ 5 A
Stromverbrauch	32 W (Standby < 1 W)
Gewicht	4,4 kg
Abmessungen (ca.)	Nicht in der Anleitung angegeben
Anschlüsse	2x HDMI, VGA, Scart (SCART), YPbPr, USB, PC-Audioeingang, Kopfhörerausgang, CI, RF-Antenne
Multimedia-Wiedergabe	Foto, Musik, Video, Text via USB
Besondere Funktionen	Elektronischer Programmführer (EPG), Hotel-Modus, Kindersicherung
Wandmontage	VESA-Standard 100x100 mm, Schrauben M4x10
Pflege und Reinigung	Verwenden Sie ein weiches, trockenes Tuch; keine Lösungsmittel verwenden
Sicherheit	Gehäuse nicht öffnen, bei Gewitter abstecken, Feuchtigkeit vermeiden
Ersatzteile und Reparierbarkeit	Qualifizierten Techniker hinzuziehen; Herstellergarantie 2 Jahre
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; Recycling gemäß WEEE

Häufig gestellte Fragen - Nagano SEG

Wie schließe ich eine TV-Antenne an den Nagano SEG Fernseher an?

Schließen Sie die TV-Antenne an die RF-Buchse mit einem 75-Ohm-Koaxialstecker an. Für besseren Empfang verwenden Sie eine hochverstärkende Antenne, die auf dem Dach oder im Dachboden installiert ist.

Was tun, wenn Bild oder Ton fehlen?

Überprüfen Sie, ob der Fernseher eingesteckt und eingeschaltet ist. Stellen Sie sicher, dass die Kabel richtig angeschlossen sind. Drücken Sie die SOURCE-Taste, um die Quelle zu wechseln. Wenn das Problem weiterhin besteht, starten Sie den Fernseher neu.

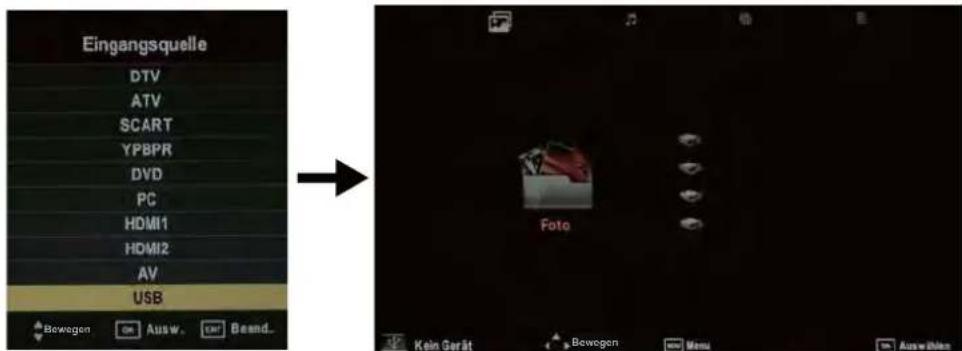

Wie verwende ich die USB-Multimedia-Funktion?

Schließen Sie ein USB-Gerät an, drücken Sie SOURCE und wählen Sie USB. Verwenden Sie die Pfeiltasten, um FOTO, MUSIK, VIDEO oder TEXT auszuwählen, und drücken Sie OK zum Öffnen.

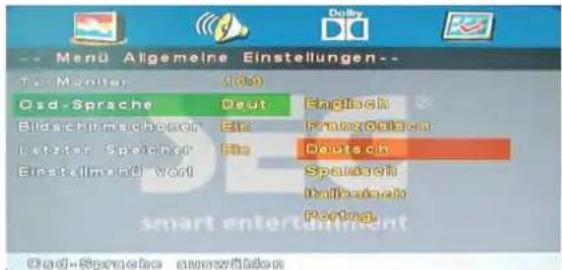

Wie stelle ich die Menüsprache ein?

Drücken Sie MENU, gehen Sie zu OPTIONEN und wählen Sie OSD-Sprache. Wählen Sie die gewünschte Sprache aus der Liste.

Wie sperre ich bestimmte Sender?

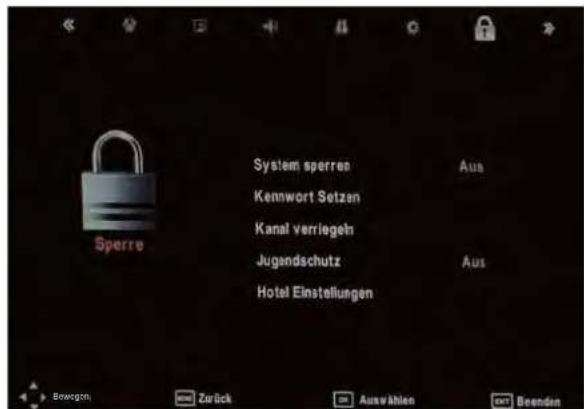

Im MENÜ SPERRE aktivieren Sie System-Sperre. Geben Sie den Code ein (Standard 0000). Wählen Sie Programm sperren, wählen Sie den Sender und drücken Sie die GRÜNE Taste zum Sperren.

Wie schließe ich einen Computer an den Fernseher an?

Verwenden Sie ein VGA- oder HDMI-Kabel. Schließen Sie es an die VGA- oder HDMI-Buchse des Fernsehers und an den Computer an. Wählen Sie die entsprechende Quelle (PC/VGA oder HDMI). Wenn Sie VGA verwenden, schließen Sie auch das PC-Audiokabel an.

Was tun, wenn der DVD-Player die Disc nicht annimmt?

Stellen Sie sicher, dass die DVD-Quelle ausgewählt ist. Legen Sie die Disc mit der bedruckten Seite zu Ihnen ein. Wenn die Meldung 'KEINE DISC' erscheint, überprüfen Sie, ob die Disc verschmutzt oder beschädigt ist.

Wie stelle ich die maximale Lautstärke im Hotel-Modus ein?

Aktivieren Sie den Hotel-Modus im MENÜ SPERRE. Gehen Sie zu Max. Lautstärke, drücken Sie OK und stellen Sie mit den Pfeiltasten den gewünschten Grenzwert ein.

Wie stelle ich die Werkseinstellungen wieder her?

Drücken Sie MENU, gehen Sie zu OPTIONEN, wählen Sie Einstellungen wiederherstellen und dann OK. Bestätigen Sie, um alle Einstellungen zurückzusetzen.

Wie reinige ich den Bildschirm des Fernsehers?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit verdünntem Reinigungsmittel. Verwenden Sie niemals Lösungsmittel oder erdölbasierte Produkte.

BEDIENUNGSANLEITUNG Nagano SEG

SICHERHEITSHINWEISE 3

Vorsicht bei Verwendung von Kopfhörern 4

Aufstellungsord 4

LED-Bildschirm 4

Gerät und Zubehör 5

Erste Schritte 5

Ansicht von vorn 5

Fernbedienung 6

Funktionen der Fernbedienungstasten 6

So programmieren Sie die Betriebsartentaste fur einen Satellitenreceiver: 8

Batterien in die Fernbedienung einlagen 9

Handhabung der Fernbedienung 9

Antenne anschlieben 9

Fernsehantenne anschlieben 9

Externe Geräte anschlieben 9

HDMI-Kabel 9

SCART-Kabel 9

VGA-Kabel 9

ANSCHLUSSE 11

PC-Verbindung 11

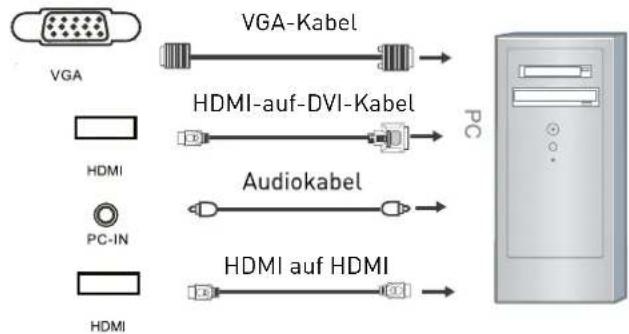

PC-Verbindung über VGA- bzw. HDMI-Kabel 11

Videokamera und Videorecorder anschließen 11

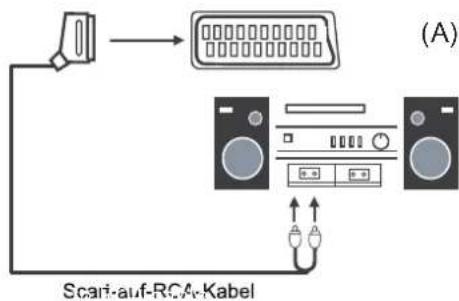

Mit einer Stereoanlage verbinden 12

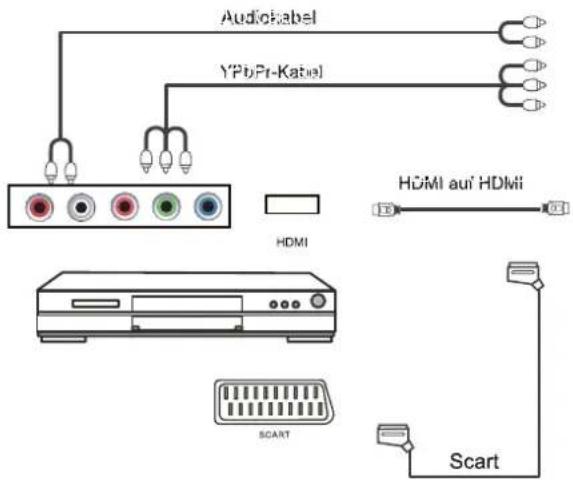

DVD-Player anschlieben 12

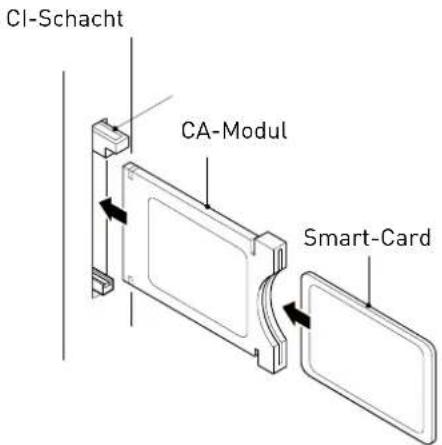

Common-Interface-Einschub 13

COMMON-INTERFACE-EINSCHUB VERWENDEN 13

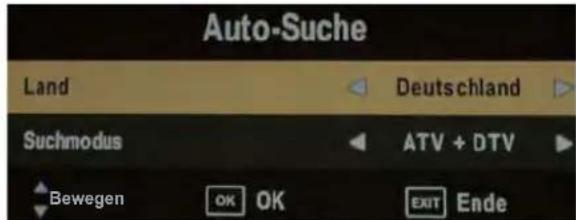

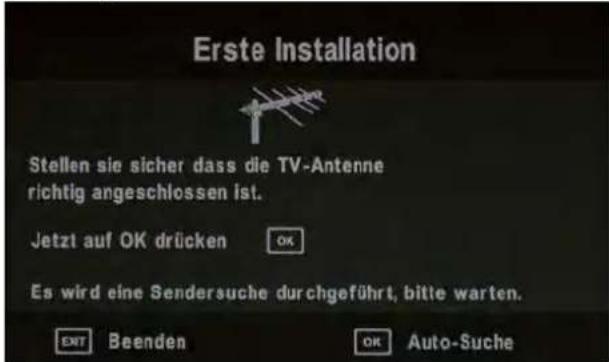

Automatische Installation 13

LED-TV ein-/ausschalten 13

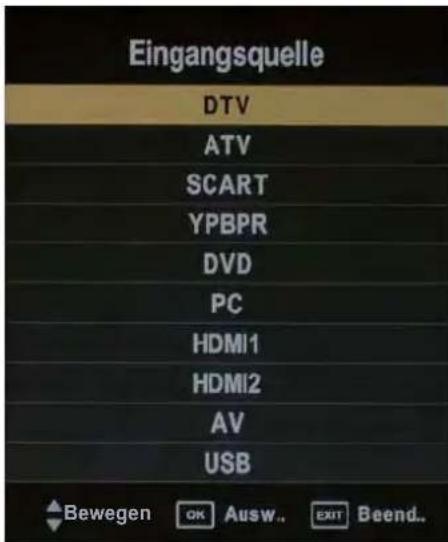

Menu Signalquelle 14

Menüeinstellungen 14

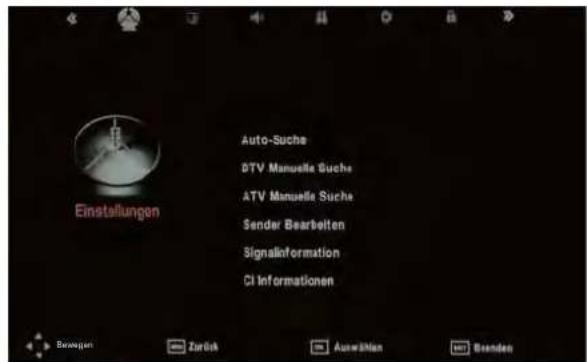

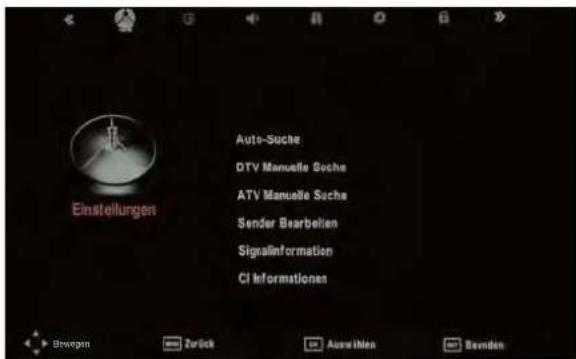

Menu TV SETTINGS (Fernseher einrichten) 14

BILDMENU 14

TONMENU 14

MENUEXTRAS 15

SCHUTZMENU 15

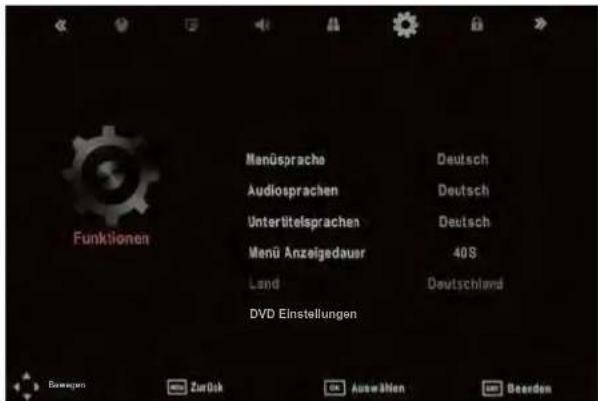

OPTIONSMENU 15

Menu TV SETTINGS (Fernseher einrichten) 15

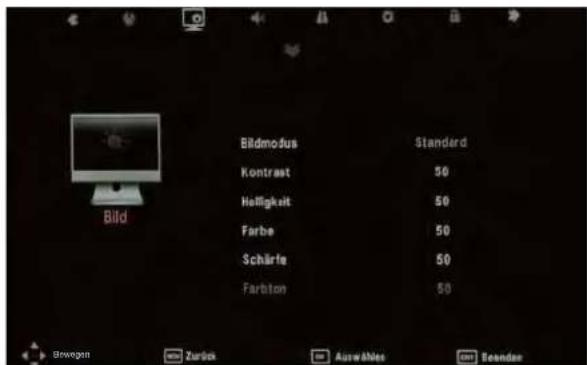

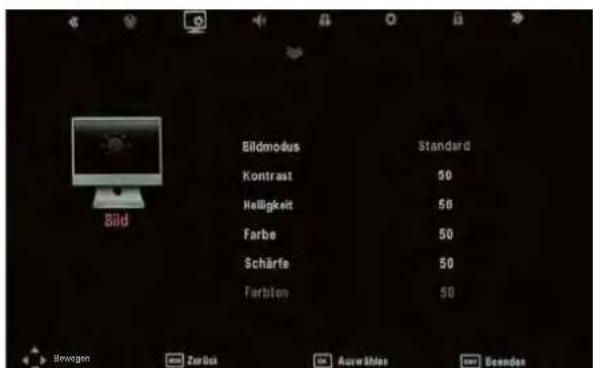

Menu Bild 16

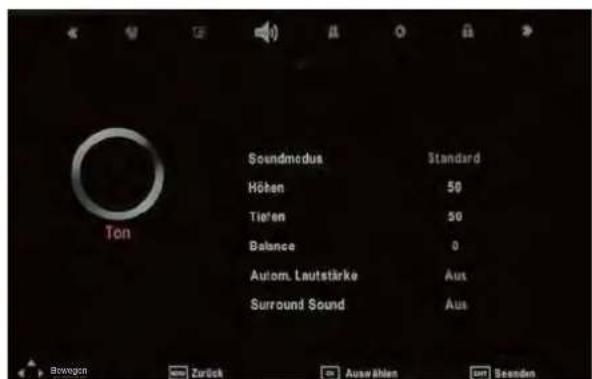

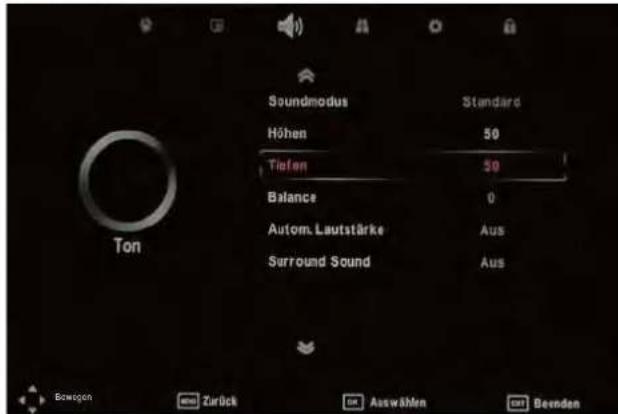

Menu Ton 16

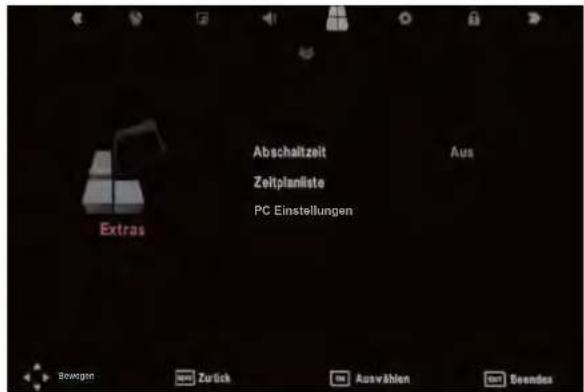

Menu Extras 17

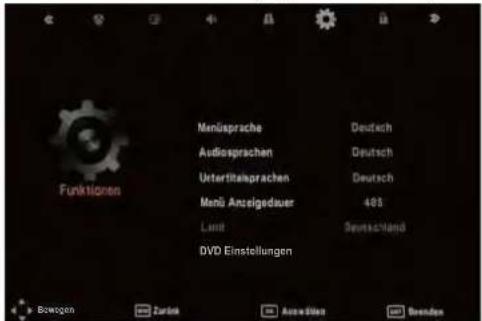

Optionsmenu 17

Menu Schutz 17

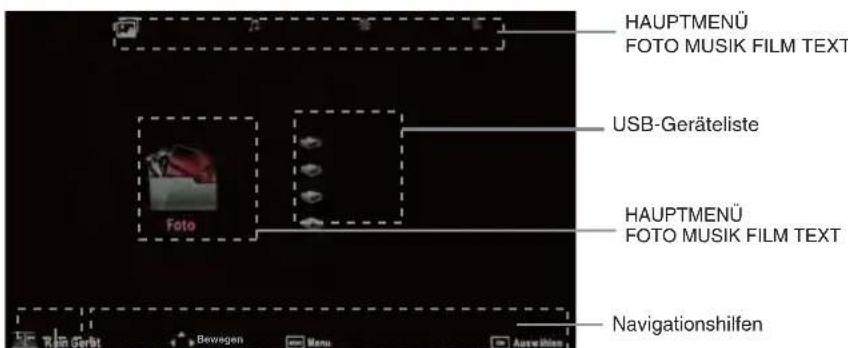

Multimediafunktionen 18

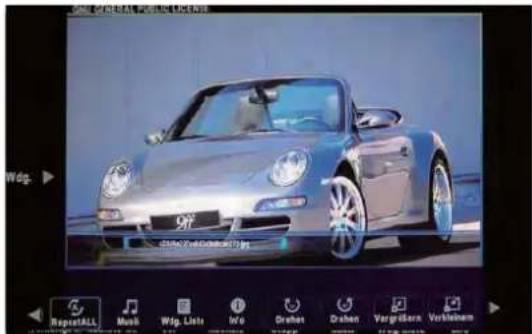

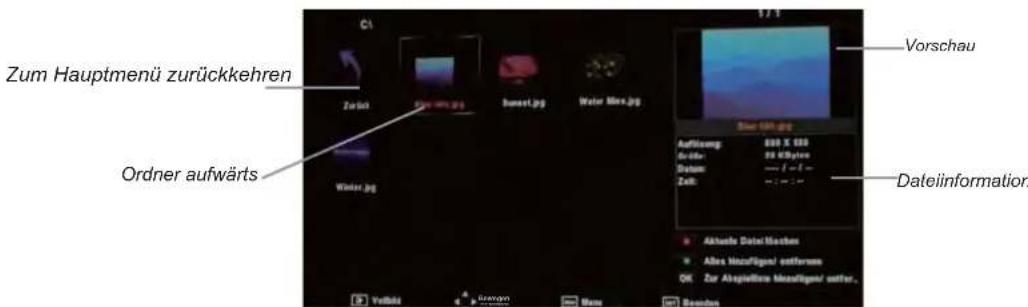

Foto 19

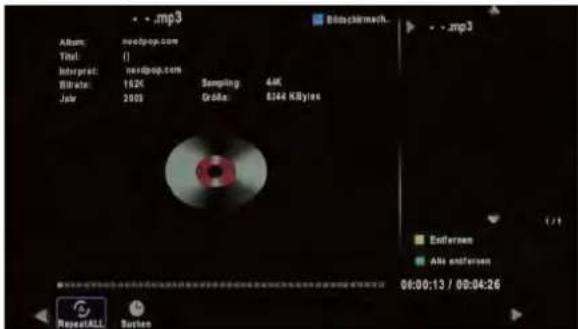

Musik. 19

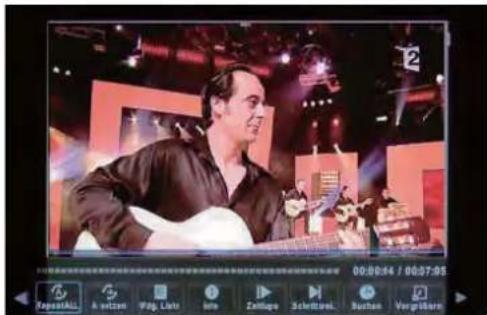

Film 19

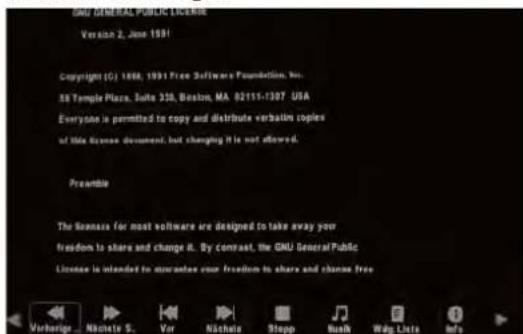

Text 19

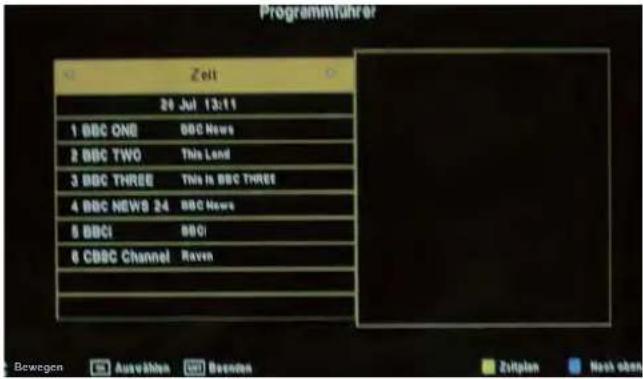

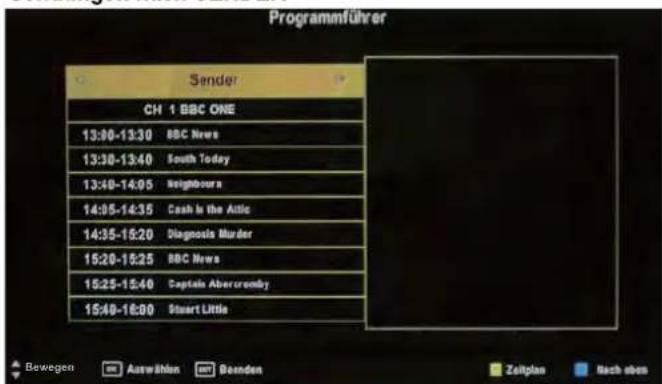

EPG (Elektronischer Programmführer) 20

Bedienung des DVD-Teils 21

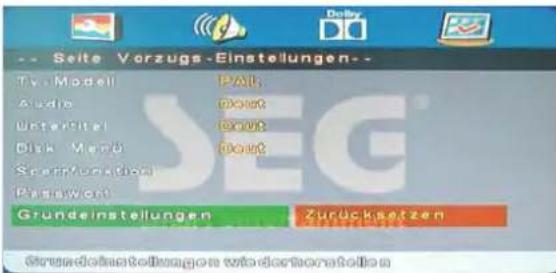

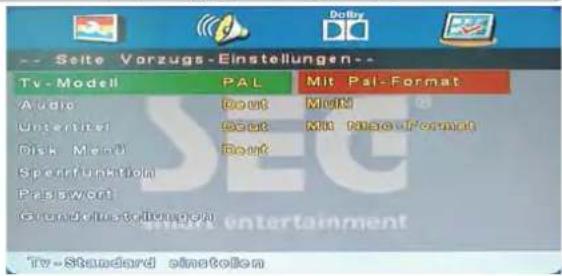

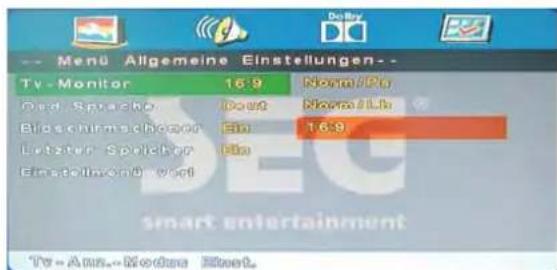

Allgemeine Einstellungen 21

Fehler eingrenzen und beheben 24

TECHNISCHE DATEN 24

Technische Spezifikationen des Fernsehgerätes 24

Wandmontage, De- und Montage des Standfusses. 25

Entsorgung von Altgeräten 25

Richtige Entsorgung des Produktes 25

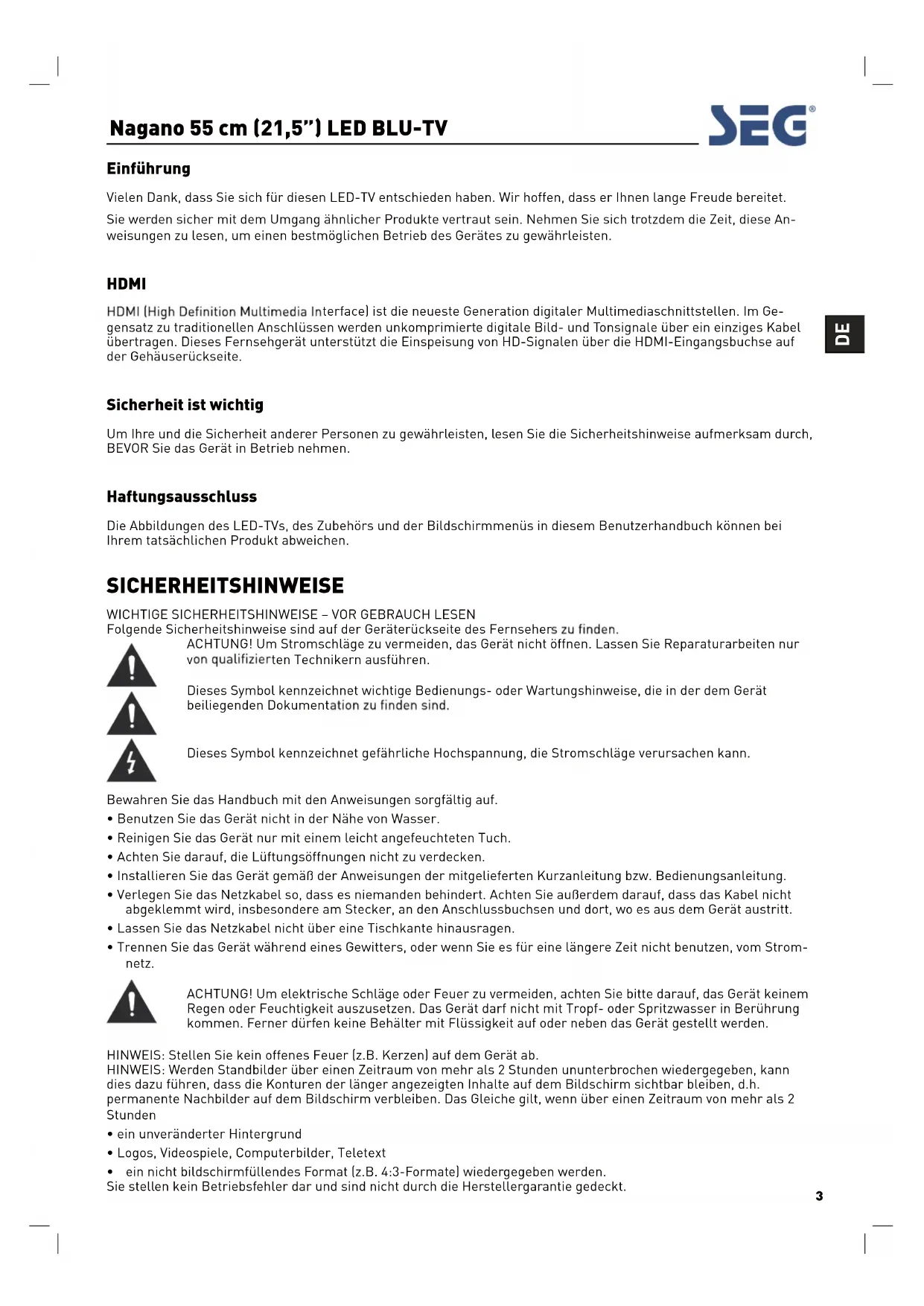

Einführung

Vielen Dank, dass Sie sich für diesen LED-TV entschieden haben. Wir hoffen, dass er Ihnen lange Freude bereitet. Sie werden sicher mit dem Umgang ähnlicher Produkte vertraut sein. Nehmen Sie sich trotzdem die Zeit, diese Anweisungen zu lesen, um einen bestmöglichen Betrieb des Gerätes zu gewährleisten.

HDMI

HDMI (High Definition Multimedia Interface) ist die neueste Generation digitaler Multimediachnittstellen. Im Gegensatz zu traditionellen Anschlüssen werden unkomprimierte digitale Bild- und Tonsignale über ein einziges Kabel übertragen. Dieses Fernsehgerat unterstützt die Einspeisung von HD-Signalen über die HDMI-Eingangsbuchse auf der Gehäuserückseite.

Sicherheit ist wichtig

Um ihre und die Sicherheit anderer Personen zu gewährleisten, lessen Sie die Sicherheitshinweise aufmerksam durch, BEVOR Sie das Gerät in Betriebnehmen.

Haftungsausschluss

Die Abbildungen des LED-TVs, des Zubehörs und der Bildschirmmenü in thism Benutzerhandbuch konne bei Ihrem tatsächlichen Produkt abweichen.

SICHERHEITSHINWEISE

WICHTIG SICHERHEITSHINWEISE - VOR GEBRAUCH LESEN

Folgende Sicherheitshinweise sind auf der Geräterückseite des Fernsehers zu finden.

ACHTUNG! Um Stromschläge zu vermeiden, das Gerät nicht öffnen. Lassen Sie Reparaturarbeiten nur von qualifizierten Technikern ausführten.

Dieses Symbol kennzeichnet wichtige Bedienungs- oder Wartungshinweise, die in der dem Gerä beiliegenden Dokumentation zu finden sind.

Dieses Symbol kennzeichnet gefährliche Hochspannung, die Stromschläge verursachen kann.

Bewahren Sie das Handbuch mit den Anweisungen sorgfältig auf.

• Benutzen Sie das Gerät nicht in der Nähe von Wasser.
• Reinigen Sie das Gerät nur mit einem leicht angefeuchteten Tuch.
• Achten Sie darauf, die Luftungsöffnungen nicht zu verdecken.
• Installieren Sie das Gerät gemäß der Anweisungen der mitgelieferten Kurzanleitung bzw. Bedienungsanleitung.
• Verlegen Sie das Netzkabel so, dass es niemanden behindert. Achten Sie außer dem darauf, dass das Kabel nicht abgeklemmt wird, insbesondere am Stecker, an den Anschlussbuchsen und Dort, wo es aus dem Gerät austritt.
• Lassen Sie das Netzkabel nicht über eine Tischkante hinausragen.
• Trennen Sie das Gerät während eines Gewitters, oder wenn Sie es für eine längerere Zeit nicht benutzen, vom Strom-netz.

ACHTUNG! Um elektrische Schläge oder Feuer zu vermeiden, achen Sieitte daraufuf, das Gerät keinem Regen oder Feuchtigkeit auszusetzen. Das Gerät darf nicht mit Tropf- oder Spritzwasser in Berührung kommt. Ferner durren keine Behälter mit Flüssigkeit auf oder neben das Gerät gestellt werden.

HINWEIS: Stellen Sie kein offenes Feuer (z.B. Kerzen) auf dem Gerät ab.

HINWEIS: Werden Standbilder über einen Zeitraum von mehr als 2 Stunden ununterbrochen wiedergegeben, kann diesazo fuhren,dass die Konturen der langer angezeigten Inhalte auf dem Bildschirm sightbar bleiben,d.h. permanente Nachbilder auf dem Bildschirm verbleiben.Das Gleiche gilt, wenn uber einen Zeitraum von mehr als 2 Stunden

ein unveränderter Hintergrund
- Logos, Videospiele, Computerbilder, Teletext
- ein nicht bildschirmfullendes Format (z.B. 4:3-Formate) wiedergegeben werden.

Sie stellen kein Betriebsfehler dar und sind nicht durch die Herstellergarantie gedeckt.

Dieses Gerät wurde unter Berücksichtigung aller gegenüber zu erfüllenden Sicherheitsbestimmungen hergestellt. Folgende Sicherheitshinweise dieren zum Schutz gegen fahrlässigen Gebrauch und Folgeschäden.

• Ihr Fernsehgerät wurde vor dem Verlassen der Fertigungsstätte einer sorgfälligen Qualitätsprüfung unterzogen. Dennoch konnen immer Fehler auftreten. Falls Sie Rauch, starke Hitzeentwicklung oder andere unerwartete Vorgänge wahrnehmen, trennen Sie das Gerät sofort vom Stromnetz.
• Stellen Sie stets sicher, dass das Gerät ausreichend beluftet ist. Stellen Sie es nie in der Nähe oder gar hinter einer Gardine auf.
  Das Gerät ist nach dem Ausschalten nicht stromlos. Um es vollständig stromlos zu machen,ziehen Sie den Netzstecker aus der Steckdose.
  Schlieben Sie das Gerät nur an ein Stromnetz an, das die Spezifikationen erfüllt, die auf der Plakette auf der Gehäuserückseite aufgedruckt sind.
  Die Steckdose muss sich in der Naze des Gerates befinden und leicht zuganglich sein.
• Um eine Netzüberlastung zu vermeiden, schreiben Sie nicht mehrere Verbraucher gleichzeitig an dieselbe Steckdose an.
• Geräte der Schutzklasse 1 müssen an eine Wechselstromsteckdose mit Erdleiter angeschlossen werden.
• Halten Sie das Gerät von Nagetieren fern. Nagetiere beißen fremse Elektroleitungen durch.
• Halten Sie das Netzkabel immer am Stecker und niemals am Kabel, wenn Sie es aus der Steckdoseziehen.
• Stellen Sie das Gerät so auf, dass niemand über das Netzkabel stolpern oder darauf troten kann.
• Stellen Sie keine schweren Gegenstände auf die Kabel. Anderenfalls konnten sie beschädigt werden.
• Achten Sie darauf, dass sich die Kabel außerhalb der Reichweite von Kindern befinden. Es besteht Verletzungsgefahr.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Durch Hitze kann die Gehäuseoberfläche bzw. das Netzkabel beschädigt werden.
• Der Bildschirm ist aus Kunststoff und kann leicht beschädigt werden. Seien Sie beim Aufheben gebrochener Kunststoffe vorsichtig, um sich nicht zu verletzen.
• Stellen Sie das Gerät nicht auf Oberflächen, die Vibrationen oder Erschüttungen ausgesetzt sind.
• Trennen Sie das Gerät während eines Gewitters vom Stromnetz, und ziehen Sie auch den Antennenstecker ab. Achtung! Berühren Sie den Antennenstecker nicht.
• Falls Sie das Gerät über einen längeren Zeitraum nicht verwenden,ziehen Sie zur Sicherheit das Netz-kabel aus der Steckdose.
  Das Gerät wird während des Betriebs warm. Decken Sie es nicht mit einer Decke oder Ähnlichem ab, um eine Überhitzung zu vermeiden. Die Lüftungsschlitze)dürfen nicht verdeckt werden. Stellen Sie das Gerät nicht in die Nähe von Heizgeräten. Stellen Sie das Produkt nicht in direktes Sonnenlicht. Beim Aufstellen in einem Regal,lassen Sie mindestens 5 cm Abstand zu allen Seiten.
  Das Fernsehgerat scarf nicht mit Wasser oder Feuchtigkeit in Berührung kommt. Gebrauchen Sie

deses Produkt NICHT in Feuchträumen wie Badezimmern, Kuchen oder in der Nähe von Schwimmbecken.

Schalten Sie das Gerät aus, wenn Sie vermuten, dass Kondensflüssigkeit entstehen kann.
- Reparaturen dürfen nur von qualifizierten Technikern durchgeführt werden.
- Offnen Sie das Gehäuse nicht. Eigenhändige Reparaturen können Lebensgefährlich sein und Brände verursachen.
- Das Eindringen von Flüssigkeit in das Gerät kann schwere Schäden zur Folge haben. Schalten Sie das Gerät AUS, und trennen Sie es umgehend vom Stromnetz. Wenden Sie sich sofort an einen qualifizierten Techniker, bevor Sie das Produkt wieder gebrauchen.
- Entfernen Sie NICHT die Gehäuseabdeckungen. Im Gehäuseinnern befinden sich keine Bauteile, die eine Wartung Ihrersects erfordern. Außen dem verlieren Sie dadurch ihren Gewährleistungsanspruch. Das Offnen des Gerätes darf nur durch Fachpersonal erfolgen.
- Kippen oder schütteln Sie das Gerät nicht. Anderenfalls können die internen Schaltkreise beschädigt werden. Handhaben und pflegen Sie die Fernbedienung sorgfältig, halten Sie sie nicht fallen.
- Legen Sie keine weiteren Gegenstände oder gar offenes Feuer auf oder in die Nähe des Fernsehgerätes.
- Hohe Temperaturen können Kunststoffe schmelzen und Brand verursachen.
- Reinigen Sie das Fernsehgerät nur mit einem weichen und trockenen Tuch. Verwenden Sie NIEMALS Lösungsmittel oder Ole. Zum Reinigen von starken Verschmutzungen können Sie ein weiches Tuch verwenden, das leicht mit einem in Wasser verdünnten Reinigungsmittel angefeucht ist.

Vorsicht bei Verwendung von Kopfhörern

Laute Musik kann dauerhafte Gehorschaden verursachen. Verwenden Sie beim Horen des Tons über Kopfhörer keine hohen Lautstärkepegel, insbesondere, wenn Sie die Kopfhörer für eine langere Zeit aufsetzen.

Aufstellungssort

Stellen Sie das Fernsehgerät entfernt von direkter Sonneneinstrahlung und starken Lichtquellen auf. Eine indirekte Beleuchtung wird für ein für die Augen angenehmes Fernsehen empfohlen. Mit Gardinen oder Rollos können Sie direkten Sonneneinfall auf den Bildschirm verhindern. Stellen Sie den Fernseher auf eine ebene und stabile Oberfläche. So schützen Sieihn davor, umzufallen.

Stellen Sie den Fernseher dort auf, wo er von anderen Gegenständen nicht umgestoßen werden kann, da er durch Stöbe zerbrechen und der Bildschirm beschädigt werden kann. Achten Sie ebenso daraufuf, dass keine klinen Fremdkörper durch die Lüftungsschlitze oder Gehäuseöffnungen in das Gerät gelangen können.

LED Bildschirm

Trotz hoher Qualitätskontrollen kann es vorkommen, dass bei der Auslieferung des Bildschirms einzeln Bildpunkte nicht oder dauerhaft leuchten bzw. fehlerhaft angezeigt werden. Dabei handelt es sich nicht um eine Fehlfunktion.

Gerät und Zubehör

Fernseher

Fernbedienung

Konverterkabel fur YPbPr-Bildsignal

Batterien fur Fernbedienung

Netzkabel

Netzteil

Kurzanleitung

Benutzerhandbuch

Erste Schritte

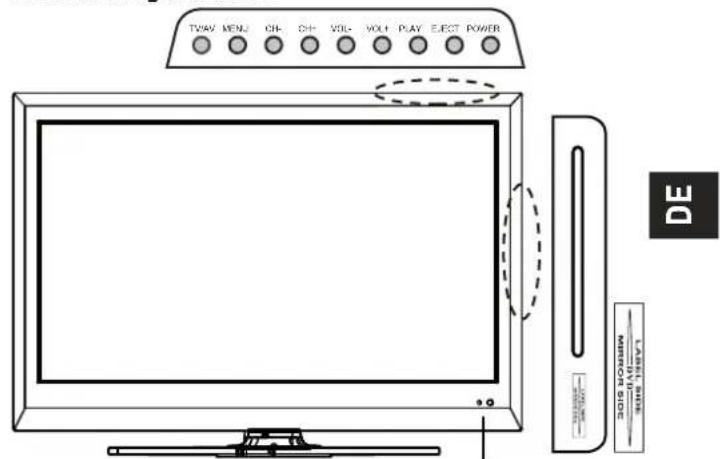

Vorderseitige Ansicht
LED-Anzeige Fernbedienungssensor - nicht verdecken

Das Verpackungsmaterial ist kein Kinderspielzeug!
Halten Sie es außerhalb der Reichweite von
Kindern. Kunststofffolien und-tuten können zu Erstickung führen!

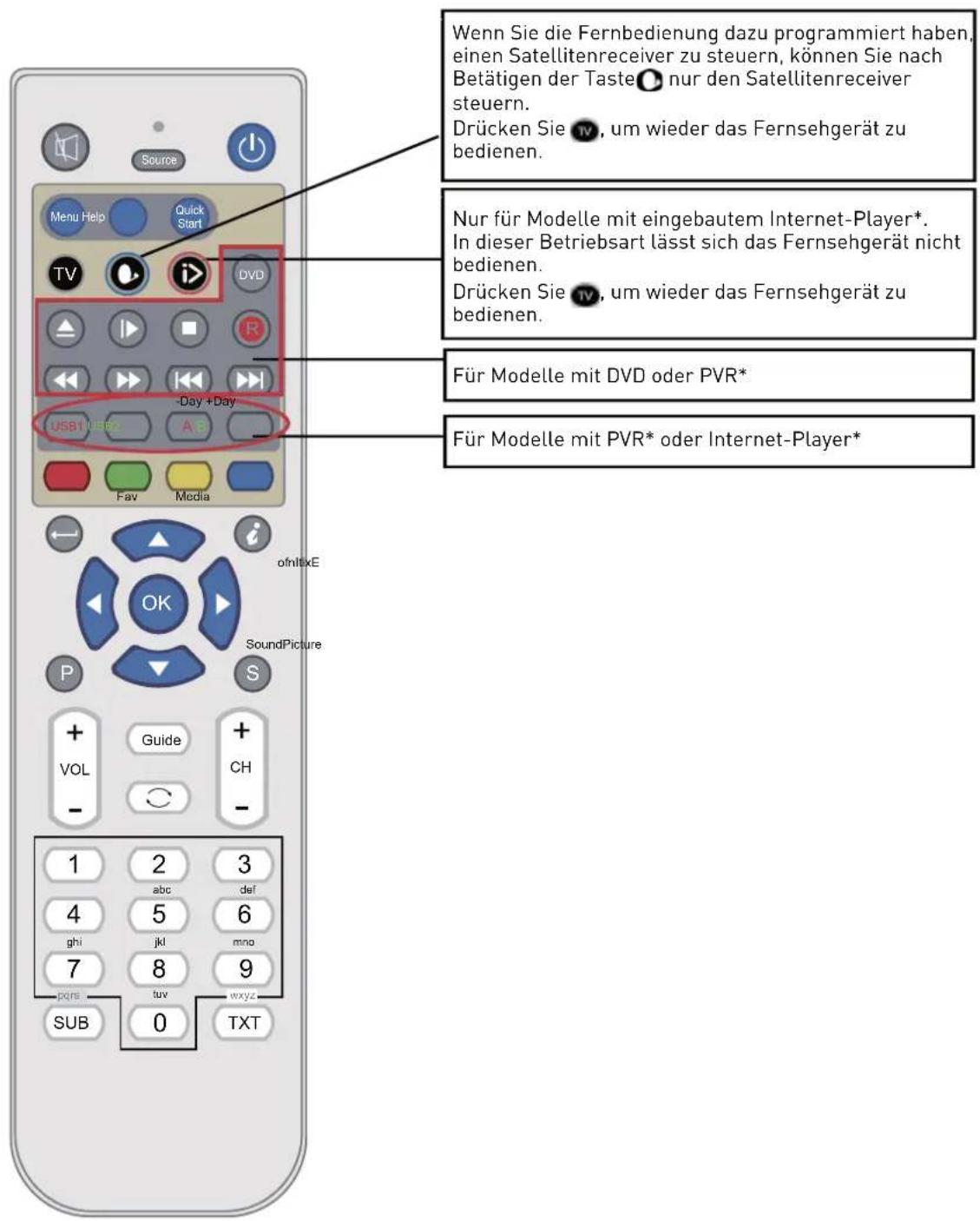

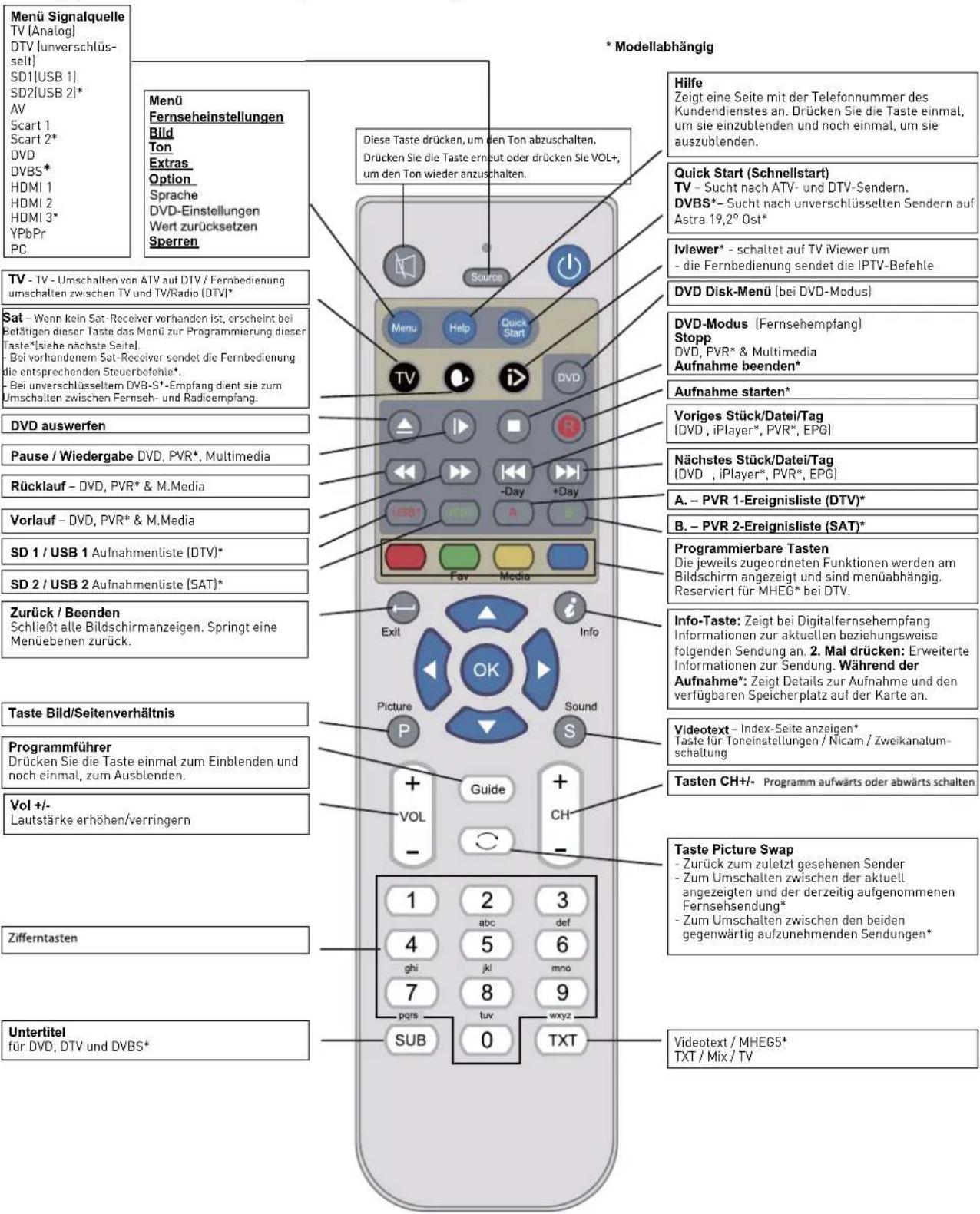

Funktionen der Fernbedienungstasten

Abhängig vom Modell Ihr's Fernsehgerätes haben einige Tasten keine Funktion

Fernbedienung

Funktionen der Fernbedienungstasten

Abhängig vom Modell Ihres Fernsehgerätes haben einige Tasten keine Funktion

Fernbedienung (Fortsetzung)

Abhängig vom Modell Ihres Fernsehgerätes haben einige Tasten keine Funktion.

• Modellabhängig

These Taste dient zum Steuern des Fernsehgerätes.

These Taste dient zum Steuern eines Satellitenreceivers.

• Es stehen zahlreiche Betriebsarten zur Verfügung. Für Details, siehe unten.

These Taste dient zum Steuern des Internet Players.*

• Nur für einige Fernsehgeräte und Digital Decoder verfügbar.

So programmieren Sie die Betriebsartentaste für einen Satellitenreceiver:

Die Sat-Taste O der Fernbedienung lasst sich folgendermaßen programmieren:

Programmierung, wenn Sie keinen Satellitenreceiver verwenden:

Drücken Sie die Taste und gleichzeitig 0.

Wenn Sie einen Satellitenreceiver mit Recorder besitzen: Drücken Sie die Taste und gleichzeitig 1.

Wenn Sie einen High Definition-Satellitenreceiver besitzen (auch als .HD" bezeichnet):

Drucken Sie die Taste und gleichzeitig 2.

Wenn Sie einen digitalen Satellitenreceiver verwenden: Drücken Sie die Taste und gleichzeitig 3.

Wenn Sie diese Taste verwenden möchten, um das DVBS* Empfangsteil des Gerätes einzuschalten: * Drücken Sie die Taste und gleichzeitig 4.

• Nicht alle Modelle besitzen ein DVBS Empfangsteil.

O + 0 ohne Satellitenreceiver
O + 1 Satellitenreceiver mit Recorder
O + 2 HD-Satellitenreceiver
O + 3 Digitaler Satellitenreceiver
O + 4 DVBS unverschlusslusselt

Batterien in die Fernbedienung einlegen

1. Offnen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung. Schieben Sie den Riegel dazu vorwärts, und haben Sie die Abdeckung an.
2. Legen Sie die mitgelieferten Batterien unter Bechtung der Polarität (siehe Markierungen im Batteriefach) ein.
3. Setzen Sie die Abdeckung des Batteriefachs wieder ein.

Antenne anschließen

ACHTUNG! Trennen Sie den Fernseher und alle hieran angeschlossenen Geräte vom Stromnetz, bevor Sie Kabel anschließen oder abziehen.

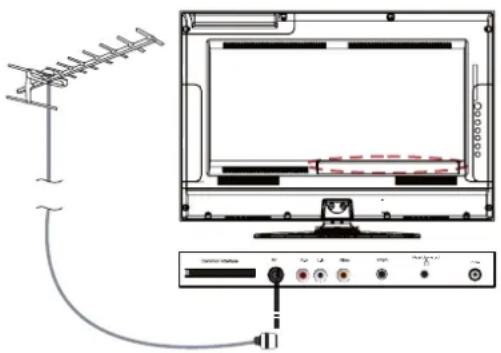

Fernsehantenne anschlieben

Schlieben Sie das 75-Ohm-Koaxialkabel Ihrer Antennemit an die Antenneneingangsbuchse an. Wir empfehlen die Verwendung einer Außenantenne mit hohem Gewinn.

• In Gebieten mit schlechtem Empfang sollenn Sie einen Signalversteller verwenden.
• Wenn Sie die Antenna für mehrere Fernsehgeräte einsetzen möchten, müssen Sie eine Weiche einbauen (nicht im Lieferumfang enthalten).

Handhabung der Fernbedienung

Wenn Sie die Fernbedienung verwenden,richten Sie sie auf den Fernseher,und drucken Sie die gewünschten Tasten.Die maximale Reichweite betragt 6 Meter,and Si müssen sich innerhalb eines Winkels von 30^ von der Mitte des Fernsehgerates befinden.

HINWEIS: Sonneneinstrahlung oder starker Lichteinfall können die Signalübertragung von der Fernbedienung beeinträchtigen. Drehen Sie den Fernseher in einem solchen Fall von der Lichtquelle weg.

ACHTUNG! Lassen Sie die Batterien nicht dauerhaft in der Fernbedienung eingelegt. Sie konnen auslaufen und die Fernbedienung beschädigen. Überprüfen Sie sie von Zeit zu Zeit, und tauschen Sie sie ggf. aus.

ACHTUNG! Verwenden Sie keine entsprechenden Batterien gleichzeitig. Tauschen Sie immer alle Batterien gleichzeitig aus. Verwenden Sie stets zwei Batterien mit gleichem Ladestand.

ACHTUNG! Leere Batterien,müssen behutsam gehandhabt und gemäß der geltendenBestimmungen entsorgt werden. Batteriengehoren nicht in den Hausmull,und werfenSie sie auch nicht ins Feuer.

ACHTUNG! Setzen Sie die Batterien keiner Hitze (z.B. Sonneneinstrahlung, Feuer o.a.) aus.

Externe Geräte anschließen

These Bedienungsanleitung zeigt ihren, wie Sie ihren Fernseher am einfachsten und bestmöglich an externe Zusatzgeräte anschließen können. Die verschiedene Vorgehensweisen sind im Folgenden aufgelistet.

HDMI-Kabel

Sie konnen ihren Fernseher über ein HDMI-Kabel mit einem kompatiblen Gerät verbinden. Dadurch erhalten Sie die bestmögliche Bildqualität.

Schlieben Sie das Kabel an das HDMI-Gerät und an die HDMI-Buchse Ihres Fernsehgerätes an.

SCART-Kabel

Sie können ihren Fernseher über ein SCART-Kabel mit einem kompatiblen Gerät verbinden. Dabei wird das Bild-signal nach Komponenten übertragen, d.h. die Signale für rot, grün und blau (RGB) werden als getrennte Signale übertragen.

VGA-Kabel

Sie konnen ihren Fernseher als PC-Monitorenetzen. Dazu benotigen Sie ein VGA-Kabel. Ebenso konnen Sie den vom Personal Computer erzeugten Ton über die Lautsprecher Ihres Fernsehers abspielen.

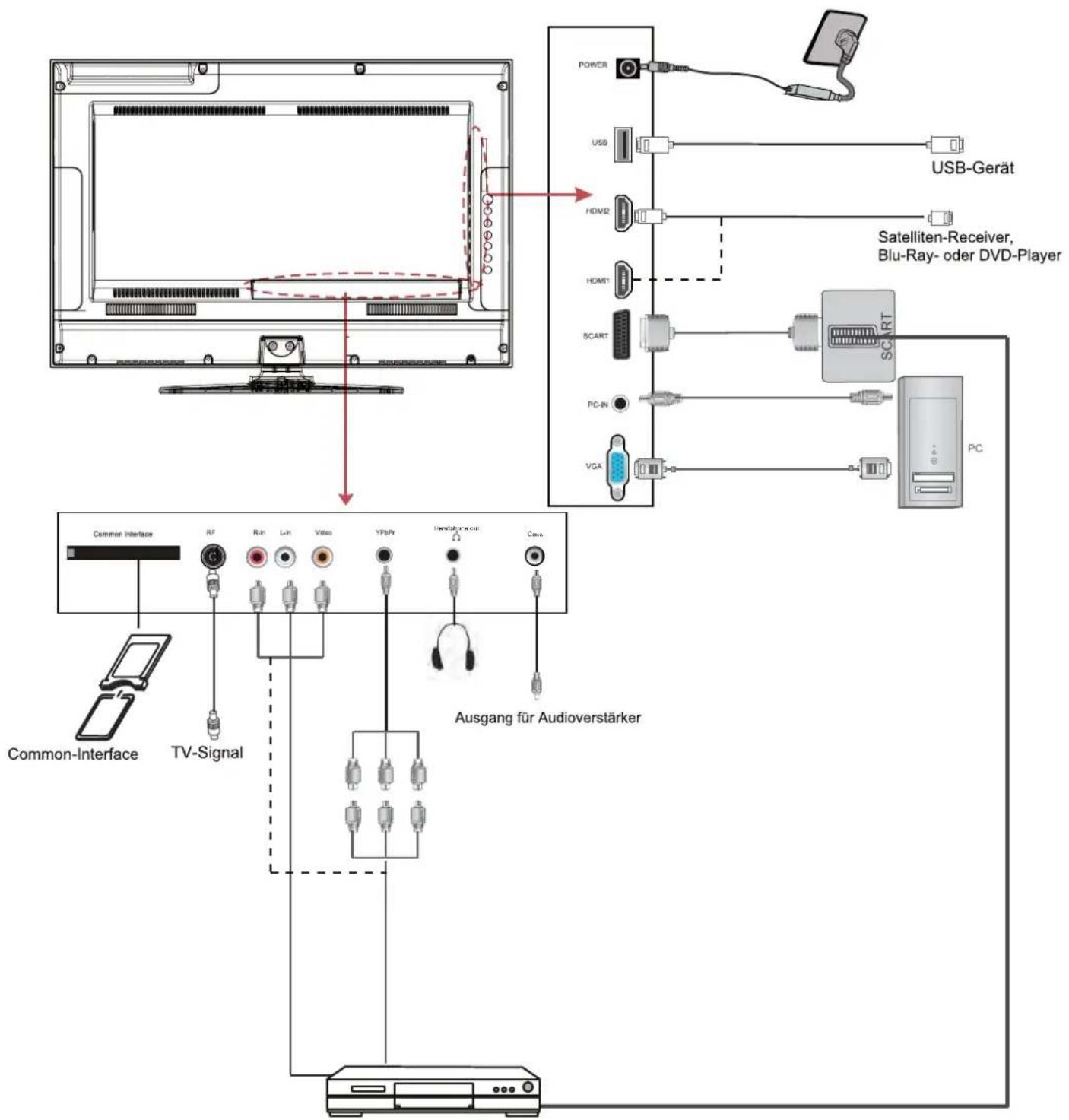

Externe Geräte anschlieben (Fortsetzung)

Externe Geräte anschließen (Fortsetzung) ANSCHLUSSE

Name Funktionsbeschreibung
POWER Anschluss an das Netzeitil
HDMI 1,2	Verbinden Sie diese Buchse mit dem HDMI-Anschluss Ihres DVD-Players oder Satellitenreceivers.
VGA	Verbinden Sie diese Buchse mit dem VGA-Ausgang der Grafikkarte Ihres PCs.
PC-IN	PC-Audioeingang
mini YPbPr	Verbinden Sie diese Buchse mit dem YPbPr-Ausgang des externen Geräts.
Video	Verbinden Sie diese Buchse mit dem Videoausgang eines externen Gerätes.
(AUDIO) L/R IN	Audioeingang für externe AV-Geräte (auch bei YPbPr-Anschluss)
USB	Zum Anschlieben eines USB-Gerätes für die Wiedergabe von Multimedia-dateien
SCART	These Buchse können Sie mit dem Scart-Ein- bzw.-Ausgang externer Geräte verbinden.
RF	Anschluss für Antennenkabel bzw. Kabelfernsehen
Headphone	Hier schlieben Sie die Kopfhörer an.
CI	CI-Einschubfach (für Pay-TV-Karten)
Coax	Digitaler Ausgang für A/V-Verträger

Achtung!

Bevor Sie externe Geräte anschließen:

• Trennen Sie zuerst alle anzuschliebenden Geräte vom Stromnetz, um möglich Schäden zu vermeiden.
• Stellen Sie sicher, dass Sie das richtige Kabel mit den wichtigen Buchsen verbinden.
• Stellen Sie sichere, daß alle Stecker fest angeschlossen sind, bevor Sie die Geräte wieder an das Stromnetz anschließen.

PC-Verbindung

Eventuell muesse Sire Auflösung der G afikkar PCs auf eine kompatiblesaltusudnadas Bild richtig angezeigt wird. Schalten Sie ihren PC ein (zunachst mit Ihrem alten Monitor), und stellen Sie eine geeignete Bildschirmauflosung und eine Bildwiederholfrequency von 60 Hz ein. Schalten Sie ihren PC aus, und verbinden Sie ihn mit Ihrem Fernseher. Lassen Sie damit beide Gerate zunachst ausgeschaltet.

PC-Verbindung über VGA-bzw. HDMI-Kabel

Verwenden Sie ein VGA-Kabel (nicht im Lieferumfang enthalten), und verbinden Sie ihren Fernseher mit dem PC. Oder verwenden Sie anstelle ein HDMI-Kabel (sofern Ihr PC einen HDMI-Ausgang besitzt). Wenn Sie das HDMI-Kabel verwenden, müssen Sie keine zusätzliche Verbindung zur Übertragung des Tonsignals vom PC herstellen. Wenn Sie ein HDMI-auf-DVI-Kabel verwenden, müssen Sie hierzu allerdings das Audiokabel vom PC anschlieben. Verbinden Sie alle Kabel vorsichtig, und achten Sie darauf, dass keine Stifte der Anschlussstecker verbogen werden.

Bei Verwendung eines VGA-Kabels

Schalten Sie den Fernseher ein.
Schalten Sie den PC ein.
Wahlen Sie die Signalquelle PC/VGA.

Bei Verwendung eines HDMI-Kabels

Wahlen Sie die Signalquelle HDMI aus.

(Die abgebildeten Kabel gehoren nicht zum Lieferumfang)

Videokamera und Videorecorder anschließen

Videokamera

SchlieBen Sie das AV-Kabel an den

Fernseher und an die Videokamera an.

Schalten Sie die Videokamera und das

Fernsehgerat ein.

Wahlen Sie die Signalquelle AV/CVBS aus.
- Daraufhin entscheidt das von der Videokamera ausgesendete Bild.

Hinweis:

• Wenn Sie die Videokamera über ein anderes Kabel anschließen möchten,lesen Sie die Bedienungsanleitung ihrer Videokamera.

Videorecorder

Schlieben Sie das Scart-Kabel an den
Fernseher und an den Videorecorder an.
Schalten Sie den Videorecorder und das
Fernsehgerat ein.
Wahlen Sie die Signalquelle Scart aus.
- Daraufhin entscheidet das vom Videorecorder ausgesendete Bild.

Hinweis:

• Wenn Sie den Videorecorder über ein anderes Kabel anschließen möchten,lesen Sie die Bedienungsanleitung Ihres Videorecorders.

Verwenden Sie ein Scart-Anschlusskabel

Verwenden Sie ein AV-Anschlusskabel

Mit einer Stereoanlage verbinden

Sie konnen den Ton des Fernsehgerätes auf ihre Stereoganlage (A) übertragen. Dazu verwenden Sie die Scart-Buchse. (nur ATV-und DTV-Ton). Für diese Anschlussart ist ein spezielles SCART-auf-RCA-Kabel erforderlich. (Liesen Sie auch die Hinweise in der Eladienungsanleitung zu ihrer Stereoganlage.) Wenn Sie einen Verstärker bzw. Decoder mit Surround-Sound (B) verwenden möchten, verwenden Sie ein Scart-auf Scart oder ein Koaxialkabel.

(Die abgebildeten Kebel gehoren nicht zum Lieferumfang)

DVD-Player anschlieben

Sie konnen ihren DVD-Player wahlweise über ein SCART-, das HDMI-(nur, wenn das externe Geräte einen HDMI-Anschluss besitzt) oder ein YPbPr-Kabel anschließen.

(die abgebildeten Kabel gehoren nicht zum Lieferumfang)

Bei Verwendung eines SCART-Kabels

Schalten Sie den Fernseher ein.
Schalten Sie den DVD-Player ein.
Wahlen Sie die Signalquelle SCART aus.

Bei Verwendung eines HDMI-Kabels

Wahien Sie die Signalquelle HDMI aus.

Bei Verwendung eines YPbPr-Kabels

Wahlen Sie die Signalquelle YPbPr.
- Beachten Sie die Farben der Stecker.
Verbinden Sie die Audiostecker.

Common-Interface-Einschub

COMMON-INTERFACE-EINSCHUB VERWEN-DEN(nur fur DVB-T)

Common-Interface

Der Common-Interface-Einschub (CI) dient zur Aufnahme von CA-Modulen und einer Smart-Card für Pay-TV und Zusatzdienste. Wenden Sie sich an ihren Pay-TV-Anbieter, um weitere Informationen über die Module und Abonnements zu erhalten.

HINWEIS: CA-Module und Smart-Cards gehören nicht zum Lieferumfang.

ACHTUNG! Schalten Sie Ihr Fernsehgerät aus, bevor Sie ein Modul in den Cl-Einschub stecken, und setzen Sie die Smart-Card in das CA-Modul ein.

1. Schalten Sie den Fernseher ein, und wahlen Sie die Signalquelle „DTV" aus.
2. Wird das CA-Modul erkannt, erscheint folgende Nachricht: „Common Interface Module inserted". Warten Sie einen Moment, bis die Karte aktiviert wird.
3. Wahlen Sie den gewünschten digitalen Pay-TV-Sender aus.
4. Daraufhin werden Detailinformationen zur Verwendung der Smart-Card angezeigt.
5. Betätigen Sie die Taste OK, um das Kartenmenu anzuzeigen. Weitere Informationen entnehmer Sieitte Ihrhem Handbuch zum betreffenden Modul.
6. Wenn Sie das Modul entnehmer, erscheint die folgen-de Nachricht. "Common Interface module removed".

Automatische Installation

LED-TV ein-/ausschalten

LED-TV einschalten

Drücken Sie den Ein-/Ausschalter am LED-TV beziehungsweise die Taste auf der Fernbedienung. Daraufhin leuchtet die Standby-Anzeige grün auf.

LED-TV ausschalten

Drücken Sie den Ein-/Ausschalter am LED-TV beziehungsweise die Taste auf der Fernbedienung. Daraufhin leuchtet die Standby-Anzeige rot auf.

Wenn Sie ihren LED-TV zum ersten Mal einschalten, erscheidt der Assistant zur Erstinstallation [siehe folgende Abbildung]:

Stellen Sie sicher, dass Sie die Antenne an Ihr Fernsehgerät angeschlossen haben und dass sich ihre Fernbedienung in der Betriebsart TV befindet (drücken Sie dazu die Taste), und schalten Sie das Fernsehgerät ein, indem Sie die Taste drucken. Daraufhin entscheidt der Assistenz zur Erstinstallation.

Drücken Sie die Taste auf der Fernbedienung, um die Sendersuche zu starten. Dabei werden alle verfügbar Analog- und Digitalsender gesucht und abgespeichert.

Um den Assistenten zur Erstinflation zu einem späteren Zeitpunkt erneut aufzurufen, drücken Sie die Taste Quick Start.

Menu Quelle

Drucken Sie die Taste Source auf der Fernbedienung oder die Taste TV/AV am LED-TV, um die Signalquelle zu wahlen.

Drucken Sie die Taste Source der Fernbedienung. Drucken Sie die Tasten ,um die gewünschte Signalquelle hervorzuheiten.

Drucken Sie, um sie auszuwahlen.

Menüinstallungen

1. Schalten Sie ihren LED-TV ein.
2. Drücken Sie die Taste MENU auf der Fernbedienung.
3. Mithilfe der Tasten und konnen Sie durch das Menu blättern.
4. Drucken Sie die Taste EXIT, um das Menu zu verlassen.

Menu Einstellungen (Fernseher einrichten)

Hier konnen Sie nach verfügbaren Sendern suchen und eine Reihe senderspezifischer Optionen einstehen (wahlen Sie z.B. die Signalquelle DTV).

Bildmenu

Über这点es Menu können Sie die Bildparameter einstellen. (Wahlen Sie z.B. die Signalquelle DTV aus)

Tonmenu

Hier konnen Sie die Einstellungen fur den Ton und besondere Effekte vormehmen. (Wahlen Sie z.B. die Signalquelle DTV aus)

Extras Menu

Hier konnen Sie zahlreiche Optionen zur Uhrzeit einstellen. (Wahlen Sie z.B. die Signalquelle DTV aus)

Sperre Menu (Schütz Menu)

Hier konnen Sie zahlreiche Optionen zum Sperren bestimmter Funktionen einstellen. (Wahlen Sie z.B. die Signalquelle DTV aus)

Funktionen Menu (Optionsmenu)

Hier konnen Sie zahlreiche Optionen einstellen. (Wahlen Sie z.B. die Signalquelle DTV aus)

Menüeinstellungen (Fortsetzung)

1. Menu Einstellungen (Femseher einrichten)

Beschreibung

Auto SuAtomatische Sendersuche)

Drucken Sie die Taste OK, um das Menu zu öffnen, und wahren Sie Ihr Land sowie die gewünschte Sendersuche für Ihr Fernsehgerät. Drucken Sie anschließend die Taste OK, um die automatische Sendersuche zu starten.

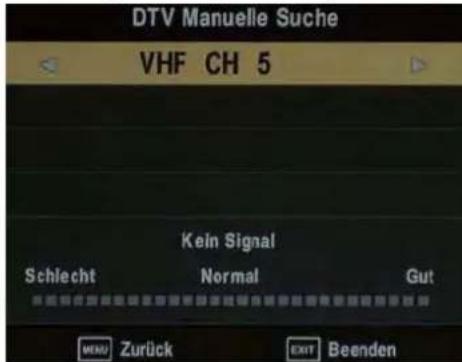

DTV - Manuelle Abstimmung

Drücken Sie die Taste OK, um das Menu "DTV - Manuelle Abstimmung" aufzurufen. Wahlen Sie einen Digitalfernsehkanal und betätigten Sie die Taste OK, um dieSuche zu starten.

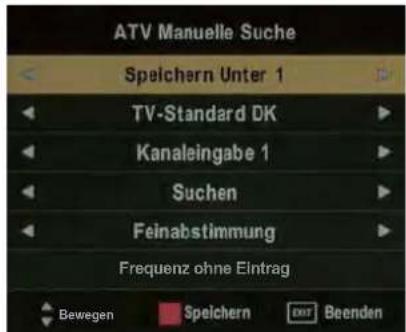

ATV - Manuelle Abstimmung

Drucken Sie die Taste OK, um das Menu "ATV-Manuelle Abstimmung" zu öffnen. Speichern unter: Wahlen Sie einen Speicherplatz aus, unter dem Sie den Sender speichern möhen. TV-Standard: Wahlen Sie die Fernsehnorm für die Sendersuche aus. Kanaleingabe: Wahlen Sie den Sender aus, den Sie manuell abstimmen möhen. Suche: Drucken Sie die Tasten nd, m die manuelle Suehe durchzufahren. Feinabstimmung: Drucken Sie die Tasten nd um eine Feinabstimmung durchzufahren. Frequenz: Zeigt die aktuelle Empfangsfrequency an. Hinweis: Um die Einstellungen zu speichern, drucken Sie die ROTE Taste.

Menüeinstellungen (Fortsetzung) Sender bearbeiten

Drucken Sie die Taste OK, um das Menu „Sender bearbeiten" zu öffnen (siehe folgende Abbildung).

Loschen: Wahlen Sie einen Sender, und drücken Sie die ROTE Taste, umihn zu loschen.

Verschieben: Wahlen Sie einen Analogsender, und drucken Sie die GELBE Taste. Anschließlich konnen Sie die Senderposition mithilfe der Tasten und verschieben. Drucken Sie die GELBE Taste noch einmal, um die Änderungen zu bestätigten. Drucken sie die Taste Menu, um das Fenster zu verlassen und die Änderungen zu speichern.

Überspringen: Wahlen Sie den gewünschten Sender aus, und drücke Sie die BLAUE Taste, umihn zu markieren. Wenn dieser Sonder zum Überspringen markiert wurde, wird er beim Umschalten über die Tasten CH + / - übersprungen.

Umbenennen: Wahlen Sie den gewünschten Analgsender aus, und drucken Sie die GRÜNE Taste, umihn mithilfe der Tanten umzububenennen.

FAV: Wahlen Sie den gewünschten Sender aus, und drücken Sie die Tasten bzw. , umihn in die Liste ihrer Lieblingssender aufzunehmen.

Signalinformation

Blendet Informationen zum DTV-Signal ein (nur bei Digitalfernsehen).
CI-Informationen

Wenden Sie sich bereits an ihren Pay-TV-Anbieter. Er wird Ohnen eine entsprechende Karte mit den notwendigen Anweisungen zur Verfugung stellen.

Menu BILD

Bildmodus: Wahlen Sie eine der Optionen Standard, Dynamisch, Benutzer und Weich.

Hinweis: Die Optionen Kontrast, Helligkeit und Scharf sind nur einstellbar, sofern Sie die benutzerdefinierte Einstellung verwenden.

Krontrast: Zum Einstellen des Unterschieds zwischen den hellsten und dunkelsten Bildbereichen.

Helligkeit: Zum Einstellen der globalen Bildhelligkeit. Farbe: Zum Einstellen der Farbe.

Scharfe: Erhöhen Sie diesen Wert, um scharfe Kanten und Ränder zu erhalten; verringern Sieihn, um weiche Ränder zu erhalten

Farbton: Hierüber stellen Sie den Farbton ein (nur für die Fernsehnorm NTSC).

Farbtemperatur: Wahlen Sie eine der Optionen Mittel, Kalt, Individuell und Warm.

Rot: Zum Einstellen der roten Farbe im Bild.

Grun: Zum Einstellen der grünen Farbe im Bild.

Blau: Zum Einstellen der blauen Farbe im Bild

Seitenverhältnis: Wahlen Sie zwischen den Optionen Auto, 4:3, 16:9, Zoom1, Zoom2 und Panorama.

Rauschunterrückung: Wahlen Sie eine Rauschunterrückung: Aus, Niedrig, Mittel und Hoch.

Tonmenu

Balance: Stellen Sie das Lautstärkeverhältnis zwischen dem linken und dem rechten Laatsprecher ein.

Autom. Lautstärke: Wahlen Sie EIN, damit die Lautstärke automatisch geregelt wird.

Surround-Sound: Wahlen Sie eine der Optionen "Aus" bzw. "Ein" (Surround), um die Raumklangfunktion ein- oder auszuschalten.

Soundmodus: Wahlen Sie eine der Optionen Standard, Musik, Film, Sport und Benutzerdefiniert.

Hinweis: Die Höhen, Bände und Balance können nur individuell eingestellt werden, wenn Sie den benutzerdefinierten Soundmodus gewählt haben.

Hohen: Zum Einstellen der relativen Intensitäten der higheren Frenzen.
Basse: Zum Einstellen der relativen Intensitäten der tieferen Frenzen.

Menu Extras

Abschaltzeit (Einschlaf-Time Wahlen Sie eine Countdown-Zeit, nach der sich das Gerät automatisch ausschaltet: 10min, 20min, 30min, 60min, 90min, 120min, 180min, 240min und Aus

Zeitplanliste:

Hier sehen Sie die Erinnerungen, die Sie gesetzt hatten.

PC-SletupurPDEinsgesigtutgter Signalquelle

PC anwahlbar): Drucken Sie die Taste OK, um das Untermenü zum Einstellen der horizontalen sowie vertikalen Bildposition und -große zu öffnen.

Funktionen Menu (Optionsmenu)

Menu- (OSD) Sprache: Hier stellen Sie die Menusprache ein.

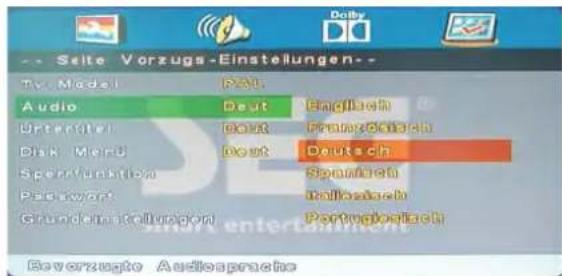

Audiosprachen (kann nur bei digitalem Fernsehempfang ausgewählten werden): Wahlen Sie die gewünschte Synchronsprache.

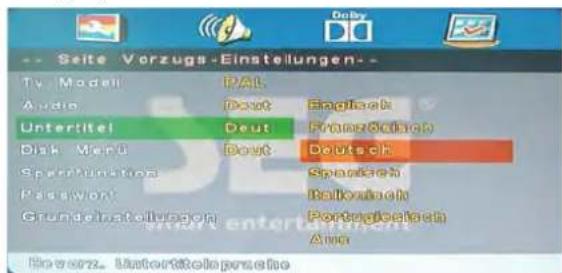

Untertitelsprache (kann nur bei digitalem Fernsehempfang ausgewählten werden): Wahlen Sie die gewünschte Untertitelsprache.

Menu (OSD) -Anzeigedauer: Hier legen Sie fest, wie lange das Bildschirmenu eingeblendet bleiben soll: 5s, 10s, 15s, 20s, 25s, 30s, 35s, 40s.

Land: Die Voreinstellung lautet Deutschland, Sie können diesen Wert aber über die automatische Sendersuche bearbeiten.

DVD Setup (DVD-Einstellungen): Drücken Sie in der Betriebsart DVD die Taste OK, um das Menu „DVD Setup" (DVD-Einstellungen) zu öffnen.

Werte zurücksetzen (Werkseinstellungen wiederherstellen):

Drucken Sie die Taste OK, um die werksseitig voreingestellt. Standardwerte wiederherzustellen.

Menu Sperre (Schutz)

System spurren: Schaltet die Systemspere ein bzw. aus.

Hinweis: Sie müssen den Code eingeben, um diesen Menu bedieten zu konnen. (Der voreingestellte Code lautet 0000)

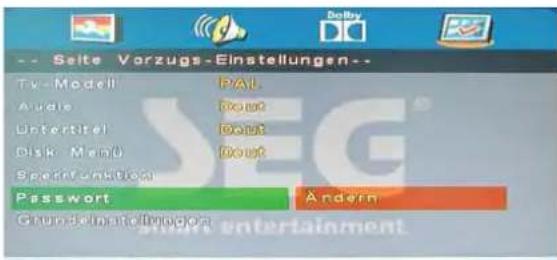

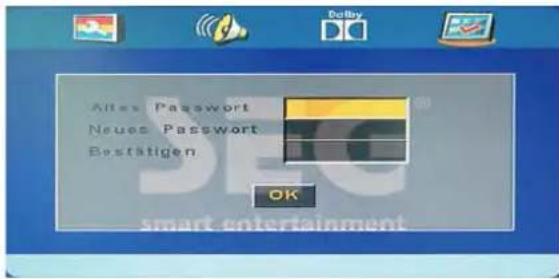

Kennwort setzen: Wenn Sie den Code bereits geändert haben, müssen Sie den aktuellen Code eingeben.

Neues Kennwort: Geben Sie das neue Kennwort ein.

Neues Kennwort wiederholen: Geben Sie das neue

Kennwort ein.

Kanal verriegeln (Sender sperren): Wahlen Sie mithilfe der Tasten

den gewünschten Sender aus, und drücken Sie die GRUNE Taste auf der Fernbedienung, umihn zu sperren.

Hinweis: Um gespernte Sender sehen zu können, müssen Sie Ihr Kennwort eingeben.

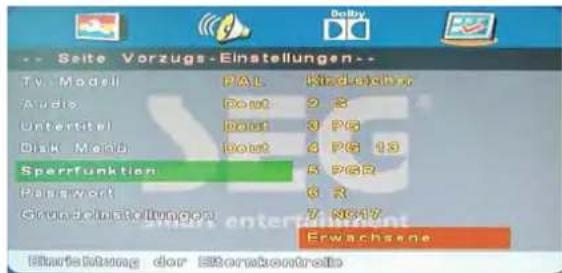

Jugendschutz: Hierüber konnen Sie die Kindersicherung einstellen. (Muss vom RTV-Sender untersären werden)

Hotel-Einstellungen

Drucken Sie die Tasten um die Option Lock (Hotel-Sperre) zu wahlen, und drucken Sie

um zwischen den Optionen Ein oder Aus auszuwahlen. Bei gewähller Option EIN, sind die folgenden Optionen alle verfügbar:

Lock Channel (Sender sperren)

Drucken Sie die Tasten , um die Option "Lock Channel" (Sender sperren) zu wahren, und drucken Sie

, um zwischen den Optionen Ein oder Aus auszuwahlen. Daraufhin werden die Optionen zur Einstellung des Fernsehers nicht mehr im Hauptmenu angezeigt.

Set Sol(Signalquelle festlegen)

Drücken Sie die Tasten , um die Option "Set Source" (Signalquelle festlegen) auszuwahlen, und drücken Sie die Taste

um eine Signalquelle oder die Option AUS zu wahlen. Über diese Funktion konnen Sie die Signalquelle bestimmen, die beim Einsatz ausgewählt sein soll. Sie ist solange verfügbar, bis Sie eine andere Signalquelle einstellen oder die Funktion deaktivieren (AUS).

Channel number (Sendernummer)

Nachdem Sie die Option "Set Source" (Signalquelle festlegen) aktiviert haben, konnen Sie das Feld "Channel Number" (Sendernummer) bearbeiten. Hier konnen Sie die Nummer des Senders eingeben, der beim Einsatzen des Fernsehgerätes empfangen werden soll.

Picture Lock (Bildmenu sperren)

Drucken Sie die Tasten , um die Option Picture Lock (Bildmenu spieren) zu wahlen, und drucken Sie

um zwischen den Optionen Ein oder Aus auszuwahlen. Daraufhin werden die Optionen des Bildmenus nicht mehr im Hauptmenu angezeigt.

Tastensperre

Drucken Sie die Tasten , um die Option "Tastensperre" zu wahlen, und drucken Sie um zwischen den Optionen Ein oder Aus auszuwahlen. Diese Funktion spert die Tasten am Bedienfeld des Gerätes TV/AV / Menu/CH+ CH-/VOL + VOL.

Max. Lautstärke

Drucken Sie die Tasten um die gewünschte maximale Lautstärke auszuwahlen, und drucken Sie, um diese einzustellen. Daraufhin überschreitet die Ausgangslautstärke niemals den eingestellten Maximalwert.

Signalquelle sperren

Drucken Sie die Tastes, um die Option "Quelle gemp" auszuwahlen, und drucken Sie die Taste OK, um das Menu zu aktivieren.
Drucken Sie die Tastes, und wahren Sie zwischen den Optionen "EIN" und "AUS". Alle Signalquellen, die Sie mit "EIN" markieren, erscheln nicht mehr im Menu zur Auswahl der Signalquelle.

Sperre aufheben (entsperren)

Drucken Sie die Tasten ,um die Option Entsperrren auszuwahlen, und drucken Sie die Taste OK, um sie zu aktivieren. Daraufhin werden alle Hotel-Einstellungen solange deaktiviert, bis Sie die Hotelsperre ernut einschalten.

Menu Hotel-Einstellungen

Menu Quelle gespert

Multimediafunktionen

Bedienung-Grundlagen

1). Drücken Sie die Taste SOURCE auf der Fernbedienung, um das Menu zur Auswahl der Signalquelle einzublenden. Wahlen Sie mit den Tasten die Signalquelle USB aus, und drücken Sie die Taste OK, um das Multimediau zu öffnen (siehe folgende Abbildung).

2). Schlieben Sie ein USB-Speichergerät an. Daraufhin erscheint der Gerätname am Bildschirm.

Informationen zum USB-Gerat

3). Drücken Sie die Tasten , und wahlen Sie die Art der auf dem USB-Gerät abgelegten Daten (FOTO, MUSIK, FILM, TEXT) aus, die Sie abspielen mögen.

Drücken Sie die Tasten /zuAuswahl, und drucken Sie die Taste OK, um die Wiedergabe zu starten bzw. um den Ordner zu öffnen. Drucken Sie die Taste , um die Dateien in Vollbildansicht abzuspielen. Drucken Sie während der Vollbildansicht die Taste OK, um das Navigationsmenu unter am Bildschirm einzublenden, oder drucken Sie die Taste , um zur Dateiliste zugrückzukehren.

Foto

Fotos detrachten

Drücken Sie die Tasten am die gewünschte Option im Menu zu wahlen, und drücken Sie die Taste OK, um sie auszufahren.

Drucken Sie die Tasten, im die gewünschte Funktion im Menu zu wahlen, und drucken Sie die Taste OK, um sie auszufahren.

Wiederholen: Wahlen Sie eine der Wiederholfunktionen

Repeat All (Alles wiederholen), Repeat 1 (Aktuelles wiederholen)und Repeat None (Aus). Musik: Zum Abspielen bzw. vorübergehenden Anhalten einer Hintergrundmusik.

Wiedergabeliste: Zeigt die Wiedergabeliste an, aus der Sie das gewünschte Foto auswahlen konnen.

Info: Zeigt Informationen zur aktuellen Datei an.
Drehen: Zum Drehen des Fotos im oder gegen den Uhrzeigersinn.

Zoom + / - VergroBert bzw. verkleiner die Ansicht. Ansicht verschieben: Verschieb den vergroBerten Bildausschnitt.

Musik

Musik abspielen

Drucken Sie die Tasten um die gewünschte Option im Menu zu wahren, und drucken Sie die Taste OK, um sie auszuführen.
Drucken Sie die Tasten um die gewünso Music auszuwahlen und anschließend die Tast OK, um sie abzuspielen.

Wiederholen: Wahlen Sie eine der Wiederhofkartenen Repeat All (Alles wiederholen), Repeat 1 (Aktuelles wiederholen) und Repeat None (Aus).

Zeitsuche: Spiel die Musik ab der festgelegten Spielzeit ab. Drücken Sie die Taste OK, um die Zeittabelle einzublenden, und wahlen Sie mithilfe der Tasten die gewünschte Wiedergabeposition.

Geben Sie die Zeit mit den Ziffernasten auf der Fernbedienung ein. Wahlen Sie anschließlich auf "OK", und drucken Sie die Taste OK, um die Suche zu starten.

Screen Saver (Bildschirmschoner): Drucken Sie die BLAUE Taste, um den Bildschirmschoner zu aktivieren. Drucken Sie sie erneut, umihn zu beenden.

Film

Film abspielen

Drucken Sie die Tasten um die gewünschte Option im Menu zu wahlen, und drucken Sie die Taste OK, um sie auszuführen.

Wiederholen: Wahlen Sie eine der Wiederhofkulturen. Repeat All (Alles wiederholen), Repeat 1 (Aktuelles wiederholen) und Repeat None (Aus).

Pkt A-B: Legen Sie einen Abschnitt innerhalb des Films zur Wiedergabe fest. Punkt A ist der Anfang des Abschnitts, Punkt B das Ende des gewünschten Abschnitts. Drucken Sie OK zum Abbrechen.

Wiedergabeliste: Zeigt die Wiedergabeliste an.

Info: Zeigt Informationen zur aktuellen Filmdatei an.

Slow (Zeitlupe): Gibt den Film in Zeitlupe wieder. Drücken Sie , umihn wieder mit normaler Geschwindigkeit abzuspielen.

Step (Einzelbildwiedergabe): Option zur Einzelbildwiedergabe (mehrmans drucken).

Zeitsuche: Spiel den Film ab der festgelegten Spielzeit ab.
Zoom +/-: Vergroßert bzw. verkleinert die Ansicht.

Seitenverhältnis: Hier stellen Sie das Seitenverhältnis des dargeststellen Bildes ein.

Ansicht verschieben: Verschiebt den vergroßerten Bildausschnitt.

Text

Textdateien aneigen

Drücken Sie die Tasten , am die gewünschte Option im Menu zu wahlen, und drücken Sie die Taste OK, um sie auszuführen.

Vorige/Nachste Seite: Springt zur vorgen bzw. nachsten Seite.
Voriges/Nachstes: Springt zur vorgen bzw. nachsten Tageil.
Stop: Beendet das automatisches Weiterblättern der Seiten.

Musik: Zum Abspielen bzw. vorübergehenden Anhalten einer Hintergrundmusik.

Wiedergabeliste: Zeigt die Wiedergabeliste an. Info: Zeigt Informationen zur aktuellen Textdate

EPG-Menu (nur bei DVB-T)

Drucken Sie die Taste GUIDE, um den elektronischen Programmführer einzublenden.
Drucken Sie die BLAUE Taste, um den oberen Tabellenteil geb zu markieren, und drucken Sie die Tasten , um eine der Optionen SENDER oder UHRZEIT auszuwahlen.

Sendungen nach UHRZEIT

Drücken Sie die Tasten / , und markieren Sie das Datum. Drücken Sie anschließend die Tasten / , um das gewünschte Datum auszuwahlen, an dem Sie die Programmvorschau einsehen möchten (7-Tage-Ansicht).

Sendungen nach SENDER

Drucken Sie die Tasten / , und markieren Sie die Senderoption. Drucken Sie anschließend die Tasten / , um den Sender auszuwahlen, den Sie sehen möchten.

Erinnern (nur im EIN-MODUS verfügbar): Drücken sie die GRÜNE Taste, um das Menu "Erinnern" einzublenden, und legen Sie die Uhrzeit fest, zu der die Sendung beginnnt. In thisem Fall schaltet das Fernsehgerät automatisch zur eingegebenen Uhrzeit auf den betreffenden Sender um. Zeitplan: Drücken Sie die GELBE Taste, um die Zeitplanliste anzuzeigen. Nach oben: Drücken Sie die BLAUE Taste, um wieder in den oberen Teil der Tabelle zu gelangen und diesen zu markieren.

Bedienung des DVD-Teils

Bedienung - Grundlagen

Drucken Sie die Taste Power am Fernsehgerat oder auf der Fermbedierung, und wahlen Sie die Signalquelle "DVD" durch Betätigten der Taste TV/AV (SOURCE), um auf DVD-Betrieb umzuschalten. Wenn Sie keine DVD einlegegt haben, erscheint die Nachricht ,NO DISC" (Keine Disk eingelegt).
Legen Sie eine Disk wie abgebildet in das DVD-Laufwerk ein. Berühren Sie niemals die Oberfläche.
Halten Sie die Disk nur am Rand mit ihren Fingern und schiben Sie die Disk in den Schlitz ein.
Anschließlich wird die Disk automatisch eingezogen.

Um die Disk auszuwerfen, drücken Sie die Taste EJECT am Fernsehgerät oder die Taste" auf der Fermbedienung.

DVD-EINRICHUNGSMENU

Im DVD-EinrichtungsmENU konnen Sie die Parameter des DVD-Moduls individuell einstellen.

DVD-Einrichtungsmenu offen

Drucken Sie die Taste Menu auf der Fernbedienung, und wahlen Sie das Funktionen Menu aus. Blättern Sie nach unten, und wahlen Sie die Option DVD Setup (DVD-Einstellungen). Im DVD-Einrichtungsmenu konnen Sie mithiffe der Tasten▶ oben im Menu navigieren und den Cursor mit den Tasten ▲▼ auf- und abwarts durch die Menü bewegen.

DVD-Einrichtungsmenu beenden

Blättern Sie auf der Seite "General Setup" (Grundeinstellungen) nach unten, während Sie die Option "Exit Setup" (Einrichtungsmenu beenden), und drücken Sie die Taste OK.

Allgemeine Einstellungen

TV-Monitor

Norm/Ps

Sie können diese Option verwenden, um ältere Filme zu setzen, die mit dem Bildseitenverhältnis 4:3 aufgezeichnet wurden. Breitbartdaufnahmen werdenzarwangezeit,aber eineige Teile werden abgeschritten.

Norm/Lb

Sie konnen diese Option verwenden, um ältere Filme zu sehen, die mit dem Bildseitenverhältnis 4:3 aufgezeichnet wurden. Breitbildaufnahmen werdenzar angezeigt, aber am oberen und unteren Bildrand erschreiben schwarzke Balken.

16:9

Wir empfehlen, diese Einstellung zu verwenden, da ihr Fernsehgeräten einen Breitbildschirm besitzt und das Bild stets richtig anzeigt, unabhängig vom Bildseitenverhältnis, mit dem der DVD-Spielfilm aufgenommen wurde.

OSD-Sprache

Über diese Option stellen Sie die Sprache für das Bildschirmenu ein.

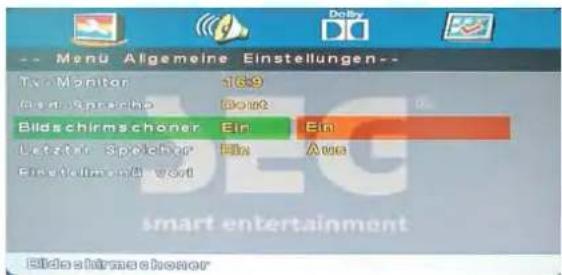

Bildschirmschoner

Aktiviert den Bildschirmschoner. Der Bildschirmschoner erscheidiert, wenn die Wiedergabe angehalten oder länger als 3 Minuten auf Pause gesetzt wird. Er kann den Bildschirm vor Beschädigung schätzen. Ein (Bildschirmschoner aktiviert) Aus (Bildschirmschoner deaktiviert)

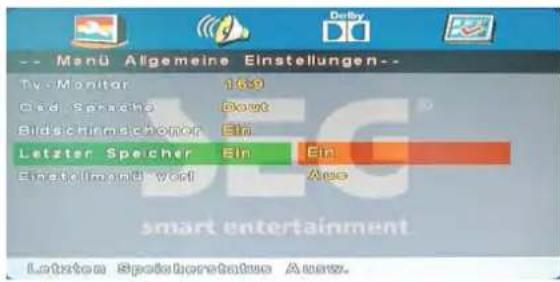

Letzter Speicher

Wenn Sie diese Option aktivieren, wird die Wiedergabe an der Position fortgesetzt, wo Sie sie zuletzt beendet haben (um z.B. auf Fernsehempfang umzuschalten).

EIN (aktiviert die Speicherung der letzten Wiedergabeposition der Disk)
AUS (deaktiviert die Speicherung der letzten Wiedergabeposition der Disk)

Audioinstallung

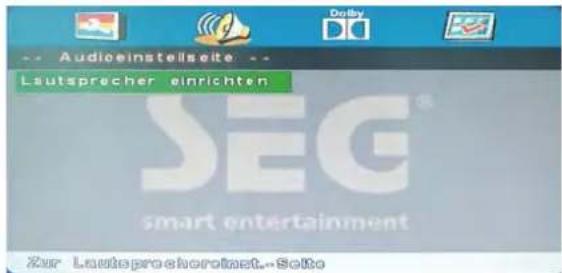

Lautsprechereinstellungen (Lautsprecher einrichten)

Drucken Sie die Taste Yum die

Lautsprechereinstellseite zu öffnen, und

drücken Sie OK, um die verfügbaren Optionen anzuzeigen.

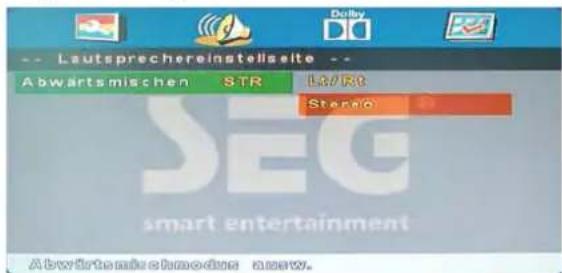

Abwärtsmischen

LT/RT

Wurde die eingelegte Disk mit Mehrkanal-Ton aufgezeichnet, erfolgt die Tonausgabe des linken und rechten Kanals.

Stereo

Wurde die eingelegte Disk mit Mehrkanal-Ton aufgezeichnet, erfolgt die Tonausgabe in Stereo.

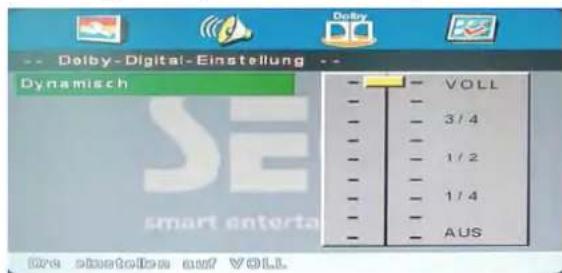

Dolby-Digital-Einstellung

Dynamisch

Über diese Option stellen Sie die Komprimierung für die Tonausgabe ein (Lautstärkenverhältnis).

Bevorzugten Einst. Ausw.

Dieses Menu ist nur bei gewähler Signalquelle DVD anwahlbar, wenn keine DVD eingelegt oder die DVD-Wiedergabe angehalten wurde.

TV-Modell

PAL

Sie können Option zur Wiedergabe einer PAL-kompatiblen DVD-Disk verwenden (siehe das Etikett oder den Beileger der Disk).

MULTI

Wir empfehlen Ihnen, diese Option zu verwenden, da der DVD-Player die Fernsehnorm automatisch an die eingelegte Disk anpasst.

NTSC

Sie können diese Option zur Wiedergabe einer NTSC-kompatiblen DVD-Disk verwenden (siehe das Etikett oder den Beileger der Disk).

Audio

Wahlen Sie die Synchronsprache, in der die DVD-Inhalte abgeschickt werden sollen. Diese Option ist nur verfügbar, wenn die gewährte Sprache auf der Disk vorhanden ist.

Untertitel

Wahlen Sie die Sprache für die Untertitel aus, die Sie einblenden möchten. Diese Option ist nur verfügbar, wenn Untertitel auf der Disk vorhanden sind.

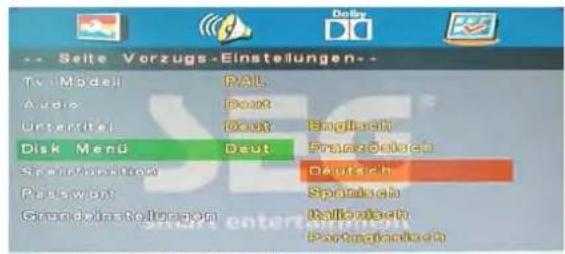

Diskette Menu

Wahlen Sie die Sprache, in der das Disk-MENU angezeigt werden soll. Diese Option ist nur verfügbar, wenn die gewähte Sprache auf der Disk vorhanden ist.

Bovoraegte Monadaeprahe

Sperrfunktion

These Option ist nur verfügbar, wenn diese Funktion auf der Disk vorhanden ist.

Über die Kindersicherung konnen Sie eine

Klassifikation gemäß des Alters vorgegeben. Wahlen

Sie z.B. die Option PG, damit Disks mit einer

hohenen Klassifikation nicht abgespielt werden.

Einstellen Für Kinder

Einstellen Auf G
Einstellen Auf PG
- Einstellen Auf PG 13
Einstellen Auf PGR
Einstellen Au
Einstellen Auf NC 17
- Einstellen Auf Ab 18 Jahren

Kennwort

Das Kennwort dient zum Sperren bzw. Freigeben von Inhalten, die zunachst von der Kindersicherung gesichert wurden.

Hinweis: (Das voreingestellte Kennwort lautet 123456)

Proteoert Codona

Grundeinstellungen

Wahlen Sie diese Option, um alle DVD-spezifischen

Parameter auf die werksseitig voreingestellten

Standardwerte zurückzuselzen.

Informationen zu Disks

Titel

Im Allgemeinen werden Fotos und Musik auf einer DVD komprimiert in mehreren Abschnitten, genannt „Titel“, abgespeichert.

Kapitel

Titel auf einer DVD werden in keinere Einheiten, genannt Kapitel, unterteilt. Meistens besteht ein Titel aus einem oder mehreren Kapiteln, die zur vereinfachten Suehe nummeriert sind. Es gibt aber auch Disks ohne Kapitel.

Stuck

Eine Dateneinheit (Bild oder Musik) auf einer CD. Die einzelnen Stücke sind zur vereinfachten Sueche durchnummeriert.

Disks pflegen

Video-Disks, die hochauflösende Daten enthalten, bedürfen einer besonderen Pflege.

1. Halten Sie die Disk am Rand bzw. mit einem Finger im Loch in der Mitte. Berühren Sie niemals die Oberfläche.
2. Biegen oder drücken Sie die Disk nicht.

1. Setzen Sie Disks nicht direkter Sonneneinstrahlung oder anderen Wärmequellen aus. Bewahren Sie die Disks aufrecht stehend in einem Regal unter trockenen Bedingungen auf.

Vermeiden Sie:

Direktes Sonnenlicht

Hitze oder Wärme

Extreme Luftfeuchtigkeit

Reinigen Sie die Disk-Oberfläche mit einem trockenen, weichen Tuch.

Reiben Sie die Disk-Oberfläche sanft von der Mitte nach außen zum Rand. Verwenden Sie zur Reinigung keinesfalls Verdünner, Spiritus, chemische Lösungsmittel oder Sprays.

Anderenfalls kann die Disk-Oberfläche dauerhaft beschädigt werden.

Fehler eingrenzen und beheben

Auftretende Probleme konnen Sie anhand der folgenden Tabelle eingrenzen und lose:

	GNUSÖLMOTPMYS
Kein Bild, kein Ton Stellen Sie sicher, dass der Fennseher nicht angegeschlossen ist. Überprüften Sie, ob der Fennseher mit einer Funktionierenden Steckdose verbunden ist. Vergewissern Sie sich, dass die Stromversorgung eingeschaltet ist.	Kein Bild, kein Ton Stellen Sie sicher, dass der Fennseher nicht angegeschlossen ist. Überprüften Sie alle Kabelverbindungen, Stellen Sie sichere, dass die Antenne bzw. die externen Zusatzgeräte rechtig angegeschlossen sind. Drücken Sie die Taste SOURCE, um eine andere Signalquelle auszuwahlen. Schalten Sie den Fennseher ein- oder aus.
Keine Tonwiedergabe	Keine Tonwiedergabe
Keine Bild bei bestimmten Sendern Stellen Sie sichere, dass Sie den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti ete Sichere, dass Sie den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti ete Sicherek, dass Sie den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er den terti er des Tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den Tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er den tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er desTanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti erDes Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er des Tanti er des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er des Tanti er Des Tanti er des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti erDes Tanti er Des Tanti erDes Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti erDes Tanti er Des Tanti erdes Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti erdes Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti erDes Tanti er Des Tanti er des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er des Tanti er des Tanti er des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti erDes Tanti er Des Tanti er Des Tanti erDes Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti erDes Tanti er Des Tanti er Des Tanti er des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti erDes Tanti er Des Tanti erDes Tanti erDes Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti erDes Tanti erDes Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti erDes Tanti er Des Tanti erDes Tanti er des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti erDes Tanti er des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti erDes Tanti er des Tanti er Des Tanti erDes Tanti er des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er des Tanti er Des Tanti er Des Tanti erDes Tanti er des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti erDes Tanti er des Tanti er Des Tanti er Des Tanti erDes Tanti er des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti erDes Tanti er des Tanti er Des Tanti er Des Tanti er Des Tanti erDes Tanti er des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti er Des Tanti erDes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erds Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdes Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti er das Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti eridas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erhas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erudas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti eradas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti ernas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erdas Tanti erfas Sichte und das feste Partikelungen der Anteile, die sie als feste Partikelungen der Anteile sind.

Falls keiner der o.a. Lösungsansätze Hilfe verschafft, schalten Sie den Femseher aus und anschließend wieder ein. Solle dies auch nicht halten, wenden Sie sich an unseren Kundendienst.

HINWEIS: Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgefuhlert werden. Öffnen Sie niemals das Gehaus des Firmsehgerätes, da im Gehaus einnem lebensgeführliche Hochspannung zu finden ist, die u.U. auch Brände verursachen kann.

TECHNISCHE DATEN

Die technischen Daten Ihres Fermsehgeräte können von den her beschriebenen abweichen, da wir uns im Rahmen technischer Verbesserungen und Weiterentwicklung vorbehalten, sie zu ändern.

Technische Spezifikationen des Fernsehgerätes

Fernsehnorm	PAL/BG/DK/ I
Tonübertragungsnorm BG/DK/I
Bildschirmgroße 21,5" (Bildschirmdiagonale)
Auflösung	1920 x 1080 Pixel (RGB)
Antenneneingang	75 Ohm (unsymmetrisch)
Audio-Ausgangsleistung	2 x 3 W
Stromversorgung	12 VDC; 5,0 A
Leistungsaufnahme	32 W
Leistungsaufnahme bei Standby	< 1 W
Gewicht	4,4kg

DVD-Signal: NTSC, PAL (Regionalcode 2)

Achtung!
In dieser Gewer wird ein Laser der Klasse 1 verwendet. Das Produkt verwendet einen sichbaren Laserstrahl, der gefährliche Strahlung aussenden kann. Gobrauchen Sie don Player nur wie in der Bodienungsanleitung anogogebon.

Technische Daten der Fernbedienung

Typ Infrarot
Reichweite 5m
Empfangswinkel 30°(horizontal)
Batterien 2 Stück 1,5	V, Grüße AAA
Abmessungen 48 x 193 x 20 mm
Gewicht 120 Gramm(ohne Batterien)

Wandmontage

1. Der Stand-Boden und der Stand-Hals müssen abmontiert sein.
2. Falls sie den Stand schon montiert hatten, befolgen Sieitte die Anweisungen zur Montage des Standfußes (sollten als Beiblatt in der Verpackung vorhanden sein) in genau entgegengesetzter Reihenfolge.
3. Vergessen Sie nicht den Stand-Hals zu entfernen [zwei Schrauben am Stand-Hals müssen entfernt werden]. Verwahren Sie die Schrauben, sowie den Fuß und den Stand-Hals auf.
4. Montieren Sie den Fernseher mit vier Schrauben auf die VESA-Halterung.

Dieses Gerät ist VESA-kompatibel und kann mit einem VESA-Wandmontagekit mit einer Aufnahme von 100 x 100 mm befestigt werden. Befestigen Sie das Gerät gemäß der Anweisungen des Wandmontagekits (optionales Zubehor).

4 Bohrungen, Schraubengröhe M4 x 10

Hinweis:

Dieses Gerat ist nicht für den Einsatz an Bildschirmarbeitsplätzen, gemäß BildscharbV, bestimmt.

Entsorgung von Altgeräten

Richtige Entsorgung des Produktes

Dieses Symbol bedeutet, dass这点es Produkt nicht über den Hausmull entsorgt werden darf. Sie sind fur das Recycling und die getrennte Entsorgung von Altgeräten verantwortlich. Geben Sie Altgeräte an die davon eingerichteten Sammelstellen zurück. Um

herauszufinden, wo Sie das Produkt recyceiln konnen, wenden Sie sich an ihre ortliche Müllabfuhr oder die Umweltbehörde.

Der durchgestrichene Abfalleimer bedeutet, dass Batterien bzw. Akkus nicht über den Hausmull entsorgt und an dafür eingerichteten Sammelstellen abgegeben werden müssen.

Hg Cd Pb

Pb

Falls die Batterie bzw. der Akku einen hoheren als laut Batterieverordnung 2006/66/EC zulässigen Anteil Blei [Pb], Quecksilber [Hg] und/oder Cadmium [Cd] enthalt, müssen unter dem durchgestrichen Abfalleimer die chemischen Symbole für Blei [Pb], Quecksilber [Hg] und Cadmium [Cd] abgedruckt werden.

Durch die umweltgerechte Entsorgung der Batterien tragen Sie aktiv zum Umweltschutz bei und halten, dass unser Planet und die Menschheit gesund bleiben.

Für Detailinformationen zur umweltgerechten Entsorgung und Recycling wenden Sie sich an ihre Müllabfuhr, die städtischen Recycling-Stellen oder an ihren Fachhändler.

Dieses Gerät entspricht den Europäischen Richtlinien hinsichtlich Sicherheit und Stör-festigkeit

Es erfüllt die folgenden EU-Richtlinien:

Ee66+2001+A1:2003+A2:2006

EN55020: 2007

EN61000-3-2: 2006 EN61000-3-3:1995+A1:2001+A2:2005

EN55022:2006[CLASS-A]

EN55024:1998+A1:2001+A2:2003

Hersteller:

Schmid Electronics GmbH

In Durrfeldslach 3

D-66780 Rehlingen-Siersburg (Deutschland)

Fon: [phone]

Fax: [phone]

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Houses entschieden haben und wünschen Ihnen viel Spaß mit diesen Produkt. Die Fertigung von solchen Geräten ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewährren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. These Garantie berührt nicht ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkauf der Gewährte werden durch diese von uns gewährte Herstellergarantie nicht eingeschrankt.
2. Die von uns gewährende Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und innerhalb der Bundesrepublik Deutschland.
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Während der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Bundesrepublik Deutschland.
5. Mochten Sie eine Beanstandung geltend machen, so empfehlen wir Ihnen grundsatzlich, sich zunachst mit unserer Hotline in Verbindung zu setzen. Zur Instandsetzung des Gerätes senden Sie these bis mit beiliegender Retourenkarte an unser Servicecenter. Eine kurze Beschreibung ihrer Beanstandung ware sehr hilfreich und unterstützt die rasche Serviceabwicklung (Reparatur und Rücklieferung) des Gerätes.

Unsere Hotline erreichen Sie unter der folgenden Servicenummer

0180 / 3734000

(Festnetzpreis: 0,09 Euro / Min., Mobilfunkpreis max. 0,42 Euro, as-id.de)

oder per E-mail:

oder schreiben Sie uns:

Sertronics GmbH

Ostring 60

D-66740 Saarlouis-Fraulautern

1. Die Retourenkarte füllen Sieitte wie folgt aus: Im Feld „Absender" tragen Sieitte Ihren kompletten Namen mit Anschrift und Postleitzahl ein. Die Empfängeranschrift ist schon auf dem Retourenaufkleber vorgedrucht. Kleben Sie den Retourenaufkleber gut sightbar auf dem Paket auf. Das verpackte Gerät übergeben Sieitte einem Paketzusteller „Deutsche Post" bzw. einer Abgabestelle „Deutsche Post". Um das Produkt auf dem Transport optimal zu schützen, sollenn Sie möglichst die Originalverpackung nutzen. Erkennbar nicht transportsicher verpackte Geräte konnen wir leider nicht annehmen. Mit dem Retourenaufkleber ist die Einsendung fur Sie kostenlos. Die Kosten für die Rücklieferung des Gerätes übernehmen wir fur Sie.

7.itte erbringen Sie den Kaufnachweis. Hierzu genugt das Original des Kassenzettels, welches Sie dem Gerät bei der Einsendung beifugen. Ohne Kaufnachweis konnen wir leider keine kostenlosten Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag fur die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück. Fur den Transport und die Ausarbeitung des Kostenvoranschlags müssen wir Ihnen in thisem Falle eine Pauschale in Rechnung stellen.

1. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.

2. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

3. Kein Garantieanspruch besteht:

■ bei unsachgemäßer Behandlung
- bei mechanischer Beschädigung des Gerätes von außen
■ bei Transportschäden
- bei Bedienungsfehlern
- bei Aufstellung des Gerätes in Feuchträumen oder im Freien
bei Verschleib (z.B. Batterien, Akku, u.a.)
■ bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zusückzuführren sind
■ bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung
■bei Missachtung der Bedienungsanleitung
- wenn das Gerät keinen technischen Defekt aufweist
- bei Pixelfehlern die innerhalb der in der ISO Norm 13406-2 (Pixelfehlerklasse II) festgelegten Toleranzen liegen.
- wenn Typenschild und / oder Seriennummer entfernt wurden.

1. Zur Verifizierung Ihres Anspruches und, um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie unsitte in jeder Fall den gesamten Verpackungsinhalt inklusive aller Zubehorteile zu. [z.B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw.]
2. Die Garantie umfasst keine weitergehende Haftung unserersects, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z.B. Wegekosten, Handlingkosten, etc.). Itsere gesetzliche Haftung, insbesondere nach dem Produktthaftungsgesetz, wird hierdurch nicht eingeschrankt oder ausgeschlossen.
3. Von uns erbrachte Garantieleistungen verlangern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauscher Komponenten.

1. Von uns erbrachte Garantieleistungen verlängen die Garantiefrist von 2 Jahren ab Kautdatum nicht, auch nicht hinsichtlich eventuell ausgetaucht der Komponenten.
   nne nnnnne nee eane nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee neae
   ninkusye aaler Zubehorte zu. 2B. Fernbedenung Stander, Wandhalterungen AV-Kabel usw.)
2. Zur Verfizierung ihres Anspruches und, um eine zinnahe Betrbeitung zu ge
   Fesiegeleiten Toleranien liegen.
   fenn Typonschuld und/oder Serienhummer entfarnt werden
   Berrnne aenrnnn nrrnrnnn rnrnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nannn nann
   aenrnnnne nnnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne
   aen ene ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane
   aee aae eae
3. Ken Garantaneauspruch besten
4. Die Garantie erlischt, wenn das Gerät von lmen oder einem nicht von uns au- risieren Dritten gezeichnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.
   eennnnnne nnnnne
   nunsen wir linn in dlesem falle eine Pauschale in Rechnung stellen. Ausgelauchte Teile verbleiben in unserem Servicezrum und werden nach un
   e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e ee

Herstellergarantine

Wir freiuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Hauses entschieden haben und赢得en Ihnen viel Spass mit dieser Produkt. Die Fertigung von solchen Geräten ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

---

1. Diese Garantie berührt nicht ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkauf derzeit. Diese Rechte werden durch diese von uns gewährte Herstellunggarantie nicht eingeschrankt.

2. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und beschränkt sich auf das Gebiet der Schweiz.

3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.

4. Wahrend der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät,

die bei uns anfallenden Arbeitslohne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Schweiz.

1. Mochtien Sie eine Beanstandung geltend machen, so bitten wir Sie, sich zunachst mit unserer Hotline in Verbindung zu setzen. Dort wird man dann gemeinsam

Unsere Hotline erreichen Sie unter der folgenden Servicenummer.

CH 043 5080107

oder schreiben Sie uns:

Sertronics AG

Fegistrasse 5

CH-8957Spreitenbach

sertronic

1. Von uns erbrachte Garantieleistungen verlangern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauscher Komponenten.

2. Die Garantie umfasst keine weitergehende Haftung unsererseits, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen [z. B. Wegekosten, Handlungskosten, etc.]. Unsere gesetzliche Haftung, insbesondere nach dem Produktthaf-tungsgesetz, wird hierdurch nicht eingeschrankt oder ausgeschlossen.

3. Zur Verifizierung Ihres Anspruches und, um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie unsitte in jeder Fall den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. [z. B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw.)

4. wenn das Gerät keinen technischen Defekt aufweist

5. bei Pixelfehlern die innerhalb der in der ISO Norm 13406-2 (Pixelfehlerklasse II) festgelegten Toleranten liegen.

6. wenn Typenschild und / oder Seriennnummer entfern wurden.

7. bei Schaden, die auf hohere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind

8. bei übermässiger Nutzung, insbesondere bei anderer als privater Nutzung nicht zuzehnlich.

9. bei Transportschaden

10. bei Bedienungsfehlern
11. bei Aufstellung des Gerätes in Feuchträumen oder im Freien

12. bei Verschleiss (z. B. Batterien, Akku, ü. ä.)

13. Kein Garantieanspruch besteht: bei unsachgemasser Behandlung bei mechanischer Beschädigung des Gerätes von aussen

14. Die Garantie erlischt, wenn das Gerät von Ohnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

15. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.

Bitte erbringen Sie den Kaufnachweis. Hierzu genugt das Original des Kassenzettels, welches Sie dem Gerat bei der Einsendung beifugen. Ohne Kaufnachweis konnen wir leider keine kostenlosten Garantieleistungen erbringen. Geht uns ein Gerat ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerat an Sie zurück. Für den Transport und die Ausarbeitung des Kostenvoranschlags müssen wir Ihnen in thisem Falle eine Pauschale in Rechnung stellen.

Contents

Schmid Electronics GmbH

In Durrfeldslach 3

Schmid Electronics GmbH

In Durrfeldslach 3

CH - 8957 Spreitenbach

SPECIFICHE TECNICHE 24

Specifiche del teilevisore 24

Specifiche DVBS 24

Schmid Electronics GmbH

In Durrfeldstach 3

D-66780 Rehlingen-Siersburg (Germania)

CH - 8957 Spreitenbach
