BEDIENUNGSANLEITUNG Photosmart C4635 HP

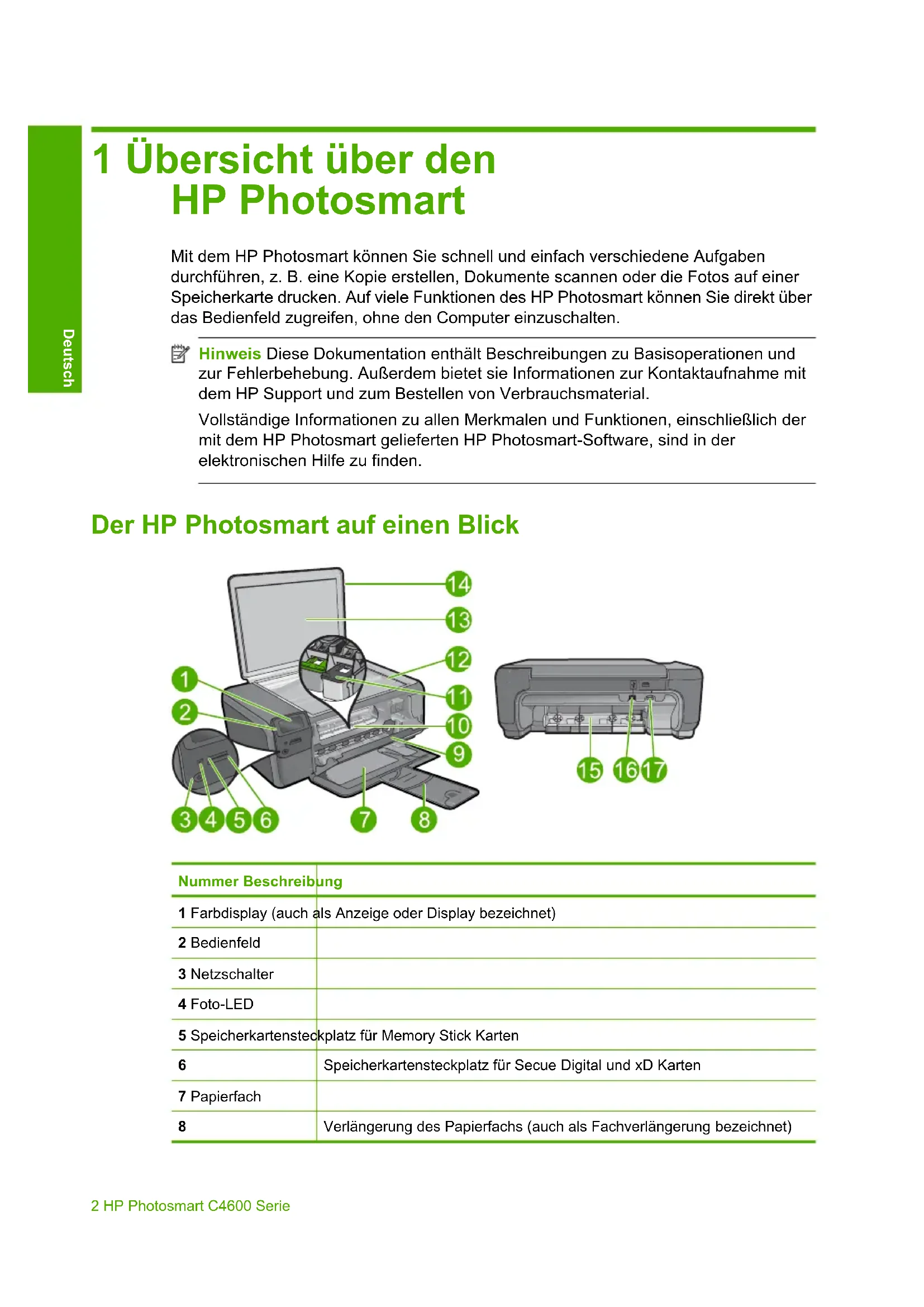

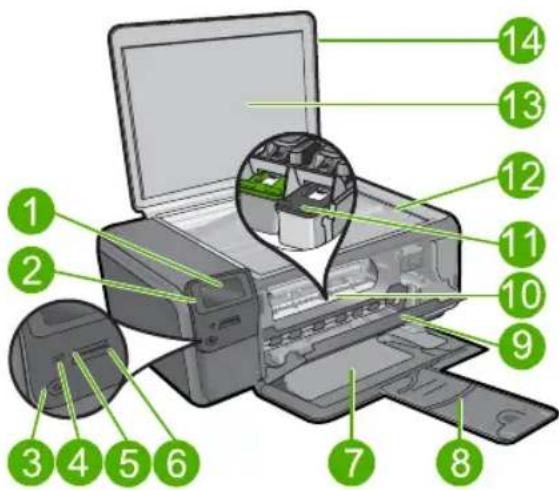

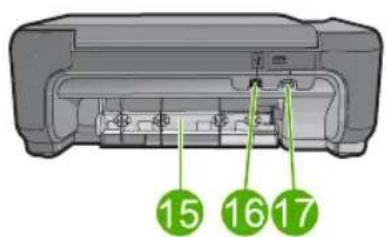

Deutsch1 Übersicht über den HP Photosmart Mit dem HP Photosmart können Sie schnell und einfach verschiedene Aufgaben durchführen, z. B. eine Kopie erstellen, Dokumente scannen oder die Fotos auf einer Speicherkarte drucken. Auf viele Funktionen des HP Photosmart können Sie direkt über das Bedienfeld zugreifen, ohne den Computer einzuschalten. Hinweis Diese Dokumentation enthält Beschreibungen zu Basisoperationen und zur Fehlerbehebung. Außerdem bietet sie Informationen zur Kontaktaufnahme mit dem HP Support und zum Bestellen von Verbrauchsmaterial. Vollständige Informationen zu allen Merkmalen und Funktionen, einschließlich der mit dem HP Photosmart gelieferten HP Photosmart-Software, sind in der elektronischen Hilfe zu finden. Der HP Photosmart auf einen Blick Nummer Beschreibung 1 Farbdisplay (auch als Anzeige oder Display bezeichnet) 2 Bedienfeld 3 Netzschalter 4 Foto-LED 5 Speicherkartensteckplatz für Memory Stick Karten 6 Speicherkartensteckplatz für Secue Digital und xD Karten 7 Papierfach 8 Verlängerung des Papierfachs (auch als Fachverlängerung bezeichnet) 2 HP Photosmart C4600 Serie DeutschNummer Beschreibung 9 Zugangsklappe zu den Patronen 10 Zugangsbereich zu den Patronen 11 Patronenwagen 12 Vorlagenglas 13 Rückseite der Abdeckung 14 Abdeckung 15 Hintere Zugangsklappe 16 Hinterer USB-Anschluss 17 Netzanschluss (Verwenden Sie dieses Gerät nur mit dem von HP gelieferten Netzteil.) Bedienfeldtasten Die folgende Abbildung und die zugehörige Tabelle bieten eine Übersicht über das Bedienfeld des HP Photosmart.

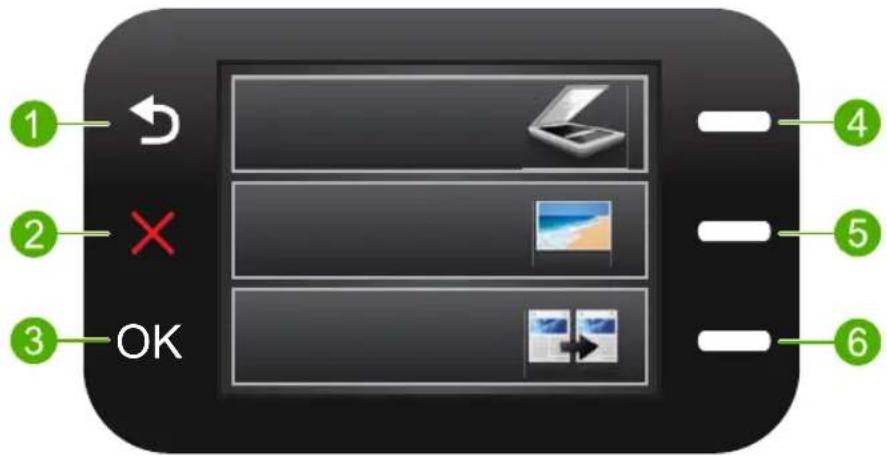

Name und Beschreibung 1 Zurück: Dient zum Zurückkehren zur vorherigen Anzeige. 2 Abbrechen: Stoppt den laufenden Vorgang, stellt die Standardeinstellungen wieder her und hebt die aktuelle Fotoauswahl auf. 3 OK: Dient zum Auswählen einer Menüeinstellung, eines Werts oder eines Fotos. 4 Scannen: Öffnet in der Startanzeige das Scanmenü. Öffnet in anderen Anzeigen Optionen, die sich auf die jeweilige Anzeige beziehen. 5 Foto: Öffnet in der Startanzeige das Menü „Foto“. Öffnet in anderen Anzeigen Optionen, die sich auf die jeweilige Anzeige beziehen. (Fortsetzung) Bedienfeldtasten 3 DeutschNumme

Name und Beschreibung 6 Kopie: Öffnet in der Startanzeige das Kopiermenü. Öffnet in anderen Anzeigen Optionen, die sich auf die jeweilige Anzeige beziehen. Weitere Informationen Zur Einrichtung und Verwendung des HP Photosmart stehen verschiedene Informationsquellen (gedruckt und elektronisch) zur Verfügung. Handbuch zur Inbetriebnahme In der Kurzanleitung finden Sie Anweisungen zum Einrichten des HP Photosmart und zum Installieren der Software. Führen Sie die Schritte in der Kurzanleitung in der angegebenen Reihenfolge aus. Falls während der Einrichtung Probleme auftreten, lesen Sie die Informationen zur Fehlerbehebung im letzten Kapitel der Kurzanleitung oder das Kapitel „ Fehlerbehebung und Support“ auf Seite 15 in diesem Handbuch. Elektronische Hilfe Die elektronische Hilfe enthält detaillierte Anweisungen zu den Funktionen des HP Photosmart, die in diesem Handbuch nicht beschrieben sind, einschließlich der Funktionen, die nur in der installierten Software für den HP Photosmart verfügbar sind. Außerdem enthält die elektronische Hilfe rechtliche Hinweise und Informationen zu den Umgebungsbedingungen. So öffnen Sie die elektronische Hilfe:

• Windows: Klicken Sie auf Start > Alle Programme > HP > Photosmart C4600 Series > Hilfe.

• Macintosh: Öffnen Sie den HP Gerätemanager, und klicken Sie auf das Fragezeichen (?). Klicken Sie danach im Hauptmenü auf Photosmart C4600 Series. HP Website Wenn Sie Zugriff auf das Internet haben, können Sie Hilfe und Support von der HP Website unter www.hp.com/support abrufen. Auf der Website finden Sie technischen Support, Treiber sowie Informationen zur Bestellung von Zubehör und Verbrauchsmaterialien. Einlegen von Originalen und Papier Sie können verschiedene Papiertypen und Papierformate in den HP Photosmart einlegen, einschließlich Papier im Format Letter oder A4, Fotopapier, Transparentfolien und Umschläge. Weitere Informationen hierzu finden Sie in der elektronischen Hilfe. Kapitel 1 (Fortsetzung) 4 HP Photosmart C4600 Serie DeutschSo legen Sie ein Original auf das Vorlagenglas auf:

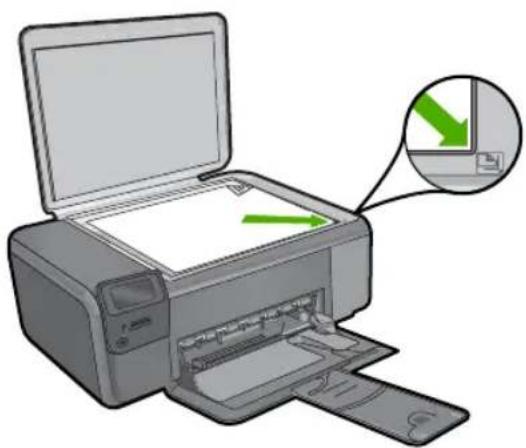

1. Klappen Sie den Deckel auf.

2. Legen Sie das Original mit der bedruckten Seite nach unten so auf das Vorlagenglas,

dass es vorne rechts anliegt. Tipp Die Führungen entlang der Kanten des Vorlagenglases bieten eine Orientierungshilfe beim Auflegen von Originalen.

3. Schließen Sie die Abdeckung.

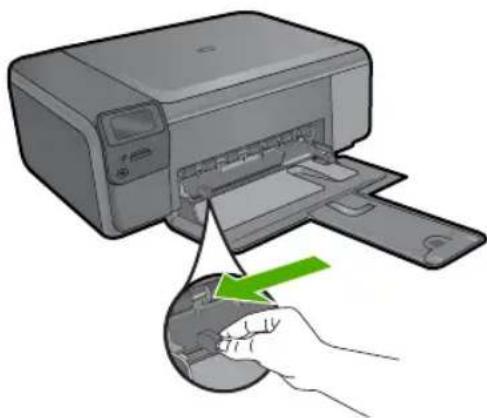

So legen Sie großformatiges Papier ein:

1. Schieben Sie die Papierquerführung ganz nach außen.

Hinweis Wenn Sie Papier im Format Letter oder A4 einlegen, ziehen Sie die Fachverlängerung vollständig heraus. Wenn Sie das Papierformat Legal verwenden, lassen Sie die Fachverlängerung geschlossen. Tipp Richten sie den Papierstapel bündig aus. Vergewissern Sie sich, dass alle Seiten im Stapel dasselbe Format und denselben Typ aufweisen und frei von Rissen, Staub, Falten und aufgewellten oder gebogenen Kanten sind.

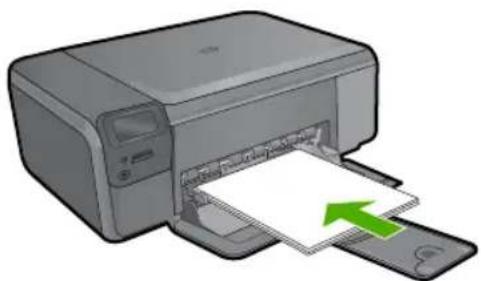

2. Legen Sie den Papierstapel mit der kurzen Kante nach vorne und der zu

bedruckenden Seite nach unten in das Papierfach ein. Schieben Sie den Papierstapel bis zum Anschlag nach vorne. Einlegen von Originalen und Papier 5 DeutschVorsicht Stellen Sie sicher, dass das Produkt keine andere Aufgabe ausführt, wenn Sie Papier in das Papierfach einlegen. Wenn das Produkt die Druckpatronen wartet oder eine andere Aufgabe ausführt, befindet sich die Papierbegrenzung innerhalb des Produkts möglicherweise nicht an ihrem Platz. Hierdurch kann das Papier zu weit hineingeschoben werden, sodass das Produkt leere Seiten auswirft. Tipp Wenn Sie Papier mit einem Briefkopf verwenden, legen Sie es mit der Oberkante voran und der bedruckten Seite nach unten ein.

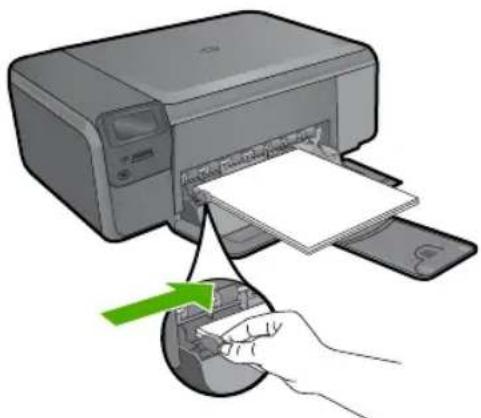

3. Schieben Sie die Papierquerführung nach innen bis an die Papierkanten heran.

Legen Sie nicht zu viel Papier in das Fach ein. Vergewissern Sie sich, dass der Stapel in das Papierfach passt und nicht höher als die obere Kante der Papierquerführung ist. So legen Sie kleinformatiges Fotopapier in das Papierfach ein:

1. Schieben Sie die Papierquerführung ganz nach außen.

Kapitel 1 6 HP Photosmart C4600 Serie Deutsch2. Legen Sie den Fotopapierstapel mit der schmalen Kante nach vorn und der zu bedruckenden Seite nach unten ganz rechts in das Papierfach ein. Schieben Sie den Fotopapierstapel bis zum Anschlag nach vorne. Wenn das verwendete Fotopapier über Abreißstreifen verfügt, legen Sie es so in das Fach ein, dass die Abreißstreifen zu Ihnen weisen.

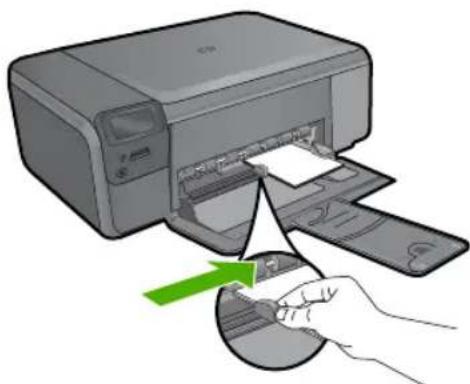

3. Schieben Sie die Papierquerführung nach innen bis an die Papierkanten heran.

Legen Sie nicht zu viel Papier in das Fach ein. Vergewissern Sie sich, dass der Stapel in das Papierfach passt und nicht höher als die obere Kante der Papierquerführung ist. Vermeiden von Papierstaus Um Papierstaus zu vermeiden, beachten Sie Folgendes: Vermeiden von Papierstaus 7 Deutsch• Nehmen Sie das bedruckte Papier im Papierfach in regelmäßigen Abständen heraus.

• Vermeiden Sie die Bildung von Wellen und Falten im Fotopapier, indem Sie es flach in einem wiederverschließbaren Beutel lagern.

• Vergewissern Sie sich, dass das im Papierfach eingelegte Papier flach aufliegt und die Kanten nicht geknickt oder eingerissen sind.

• Wenn Sie Etiketten drucken, vergewissern Sie sich, dass das Etikettenpapier nicht mehr als zwei Jahre alt ist. Ältere Etiketten können sich lösen, wenn das Papier durch das Produkt geführt wird, und somit Papierstaus verursachen.

• Legen Sie keine unterschiedlichen Papiertypen und Papierformate in das Papierfach ein. Der gesamte Papierstapel im Papierfach muss denselben Typ und dasselbe Format aufweisen.

• Stellen Sie die Papierquerführung im Papierfach so ein, dass sie eng am Papier anliegt. Vergewissern Sie sich, dass das Papier durch die Papierquerführung nicht gebogen wird.

• Schieben Sie das Papier nicht zu weit in das Papierfach hinein.

• Verwenden Sie die für das Produkt empfohlenen Papiertypen. Drucken von Fotos im Format 10 x 15 cm (4 x 6 Zoll) HP empfiehlt, HP Papier zu verwenden, das speziell für den Typ des zu druckenden Projekts entwickelt wurde, sowie HP Originaltinte, um eine optimale Druckqualität zu erzielen. HP Papier und HP Tinte wurden eigens aufeinander abgestimmt, um hochwertige Druckausgaben sicherzustellen. 1 Memory Stick, Memory Stick Pro, Memory Stick Select, Memory Stick Magic Gate, Memory Stick Duo bzw. Duo Pro (Adapter optional) oder Memory Stick Micro (Adapter erforderlich) 2 xD-Picture Card, Secure Digital (SD), Secure Digital Mini (Adapter erforderlich), Secure Digital High Capacity (SDHC), MultiMediaCard (MMC), MMC Plus, MMC Mobile (RS-MMC; Adapter erforderlich), TransFlash MicroSD Card oder Secure MultiMedia Card Kapitel 1 8 HP Photosmart C4600 Serie DeutschSo drucken Sie ein oder mehrere kleinformatige Fotos:

1. Legen Sie Fotopapier im Format 10 x 15 (4 x 6 Zoll) in das Papierfach ein.

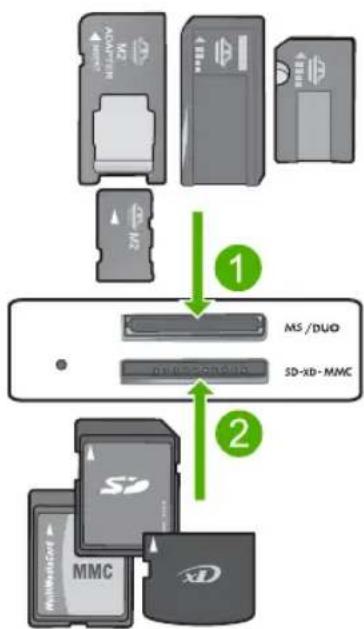

2. Setzen Sie die Speicherkarte in den entsprechenden Speicherplatz des Geräts ein.

3. Blättern Sie mit den Tasten neben den Pfeilen nach oben und unten durch die Fotos

auf der Speicherkarte, bis das zu druckende Foto zu sehen ist.

4. Drücken Sie die Taste neben Auswählen, um das Foto auszuwählen, und drücken

5. Behalten Sie die Standardeinstellungen Foto 4 x 6 und Randlos bei.

6. Drücken Sie die Schaltfläche neben Abzüge, um die Anzahl der Exemplare zu

erhöhen, die vom aktuellen Bild gedruckt werden sollen.

Tipp Während das Foto gedruckt wird, können Sie weiter durch die Fotos auf der Speicherkarte blättern und der Druckerwarteschlange weitere Fotos hinzufügen, indem Sie die Taste neben Mehr drucken... drücken. Scannen eines Bilds Sie können den Scanvorgang vom Computer aus oder über das Bedienfeld des HP Photosmart starten. In diesem Abschnitt wird lediglich erläutert, wie Sie über das Bedienfeld des HP Photosmart scannen können. Hinweis Sie können auch die Software für den HP Photosmart zum Scannen von Bildern verwenden. Mit dieser Software können Sie das gescannte Bild bearbeiten und es für besondere Zwecke verwenden. So scannen Sie ein Bild und senden es an einem Computer:

1. Legen Sie das Original mit der bedruckten Seite nach unten so auf das Vorlagenglas,

dass es vorne rechts anliegt. Hinweis Vergewissern Sie sich, dass sich keine Speicherkarten in den Speicherkartensteckplätzen des Geräts befinden.

2. Drücken Sie die Taste neben Scannen.

Das Scanmenü wird angezeigt.

3. Drücken Sie die Taste neben Zu PC scannen.

Eine Vorschau des Scans wird auf dem Computer angezeigt und kann dort bearbeitet werden. Alle von Ihnen vorgenommenen Änderungen wirken sich nur auf den aktuellen Scanvorgang aus. Die HP Photosmart-Software verfügt über viele Tools, mit denen Sie gescannte Bilder bearbeiten können. Sie können die Bildqualität insgesamt verbessern, indem Sie die Helligkeit, die Schärfe, die Sättigung und den Farbton anpassen. Außerdem können Sie ein Bild zuschneiden, gerade richten, drehen oder dessen Größe verändern.

4. Nehmen Sie an der Vorschau die gewünschten Änderungen vor, und klicken Sie

danach auf Akzeptieren. Erstellen einer Kopie Über das Bedienfeld können Sie qualitativ hochwertige Kopien erstellen. Erstellen einer Kopie 9 DeutschSo erstellen Sie eine Kopie über das Bedienfeld:

1. Legen Sie Papier in das Papierfach ein.

2. Legen Sie das Original mit der bedruckten Seite nach unten so auf das Vorlagenglas,

dass es vorne rechts anliegt.

3. Drücken Sie die Taste neben Kopie.

4. Drücken Sie die Taste neben Schwarzweißkopie oder Farbkopie.

5. Drücken Sie die Taste neben Kopien, um die Anzahl der Kopien zu erhöhen.

Tipp Zum Kopieren von sehr dicken Originalen, zum Beispiel Büchern, können Sie die Abdeckung abnehmen. Auswechseln der Druckpatronen Befolgen Sie zum Ersetzen von Druckpatronen die folgenden Anweisungen. Anhand dieser Anweisungen können Sie eventuell auch Probleme mit der Druckqualität lösen, die auf die Patronen zurückzuführen sind. Hinweis Wenn der Tintenfüllstand einer Druckpatrone niedrig ist, wird auf dem Computerbildschirm eine entsprechende Meldung angezeigt. Sie können die Tintenfüllstände auch mithilfe der Software für den HP Photosmart überprüfen. Wenn auf der Anzeige eine Warnung zu einem niedrigen Tintenfüllstand angezeigt wird, stellen Sie sicher, dass Sie eine Ersatzpatrone zur Hand haben. Auch blasser Textdruck oder Probleme mit der Druckqualität deuten darauf hin, dass die Druckpatrone ausgewechselt werden muss. Sie können Druckpatronen für den HP Photosmart auf der Website www.hp.com/buy/ supplies bestellen. Wählen Sie bei entsprechender Aufforderung Ihr Land/Ihre Region aus, befolgen Sie die Schritte zum Auswählen des Produkts, und klicken Sie dann auf einen der Links zum Kaufen. So wechseln Sie die Druckpatronen aus:

1. Vergewissern Sie sich, dass das Gerät eingeschaltet ist und unbenutztes weißes

Normalpapier im Format Letter oder A4 in das Papierfach eingelegt ist.

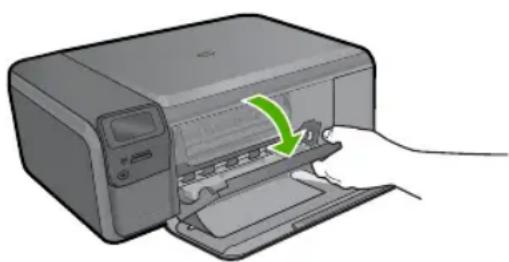

2. Öffnen Sie die Zugangsklappe zu den Druckpatronen.

Der Patronenwagen sollte in die Mitte des Geräts fahren. Falls sich der Wagen nicht in die Mitte bewegt, schalten Sie das Gerät aus und wieder ein.

3. Warten Sie, bis der Patronenwagen zum Stillstand gekommen ist, und drücken Sie

dann leicht auf eine Druckpatrone, damit sie freigegeben wird. Wenn Sie die dreifarbige Druckpatrone auswechseln möchten, müssen Sie die Druckpatrone aus der linken Halterung entnehmen. Kapitel 1 10 HP Photosmart C4600 Serie DeutschWenn Sie die schwarze Druckpatrone auswechseln, müssen Sie die Druckpatrone aus der rechten Halterung entnehmen. 1 Halterung für dreifarbige Druckpatrone 2 Halterung für die Druckpatrone Schwarz

4. Ziehen Sie die Druckpatrone aus der Halterung in Ihre Richtung.

5. Geben Sie verbrauchte Druckpatronen zum Recycling. Das Recyclingprogramm für

HP Inkjet-Zubehör, das Ihnen das kostenlose Recycling von leeren Druckpatronen ermöglicht, ist in vielen Ländern/Regionen verfügbar. Weitere Informationen hierzu finden Sie auf der folgenden Website: www.hp.com/hpinfo/globalcitizenship/environment/recycle/inkjet.html

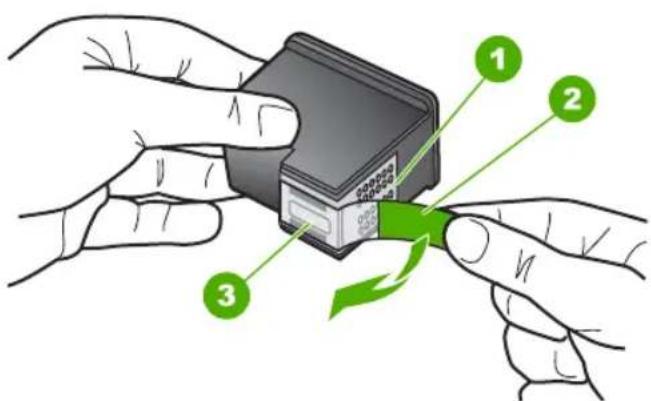

6. Nehmen Sie die neue Druckpatrone aus der Verpackung. Achten Sie dabei darauf,

dass Sie die Patrone nur am schwarzen Kunststoff berühren. Ziehen Sie den Klebestreifen vorsichtig mit Hilfe der pinkfarbenen Lasche ab. 1 Kupferfarbene Kontakte 2 Klebestreifen mit pinkfarbener Lasche (muss vor dem Einsetzen entfernt werden) 3 Tintendüsen unter Schutzstreifen Auswechseln der Druckpatronen 11 DeutschVorsicht Berühren Sie auf keinen Fall die kupferfarbenen Kontakte und die Tintendüsen. Durch das Berühren dieser Teile kann es zur Verstopfung der Düsen, Beeinträchtigung des Tintenauftrags und zur Störung der elektrischen Leitfähigkeit kommen.

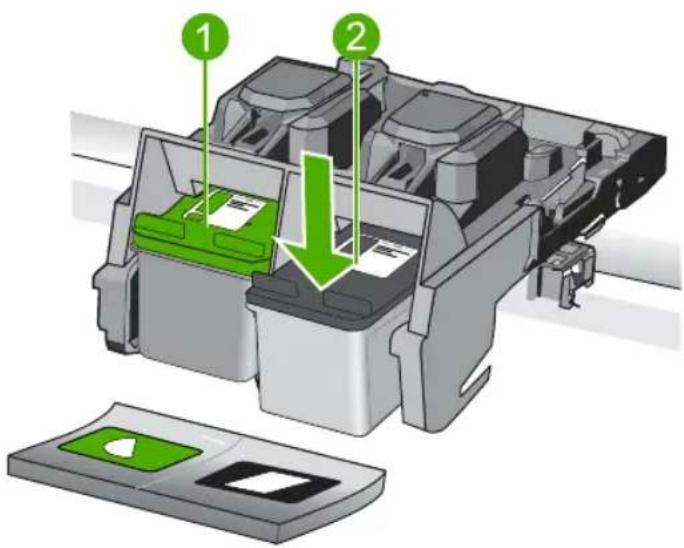

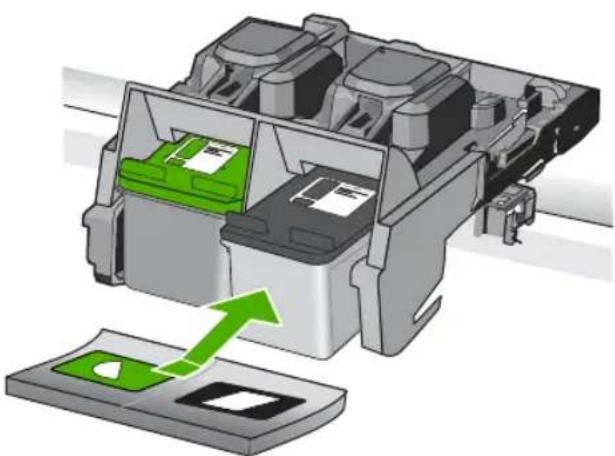

7. Schieben Sie die neue Druckpatronen leicht schräg nach oben in die leere Halterung.

Drücken Sie anschließend den oberen Teil der Druckpatrone leicht nach vorne, bis sie einrastet. Wenn Sie die dreifarbige Druckpatrone einsetzen, schieben Sie sie in die linke Halterung. Wenn Sie die schwarze Druckpatrone einsetzen, schieben Sie diese in die rechte Halterung.

8. Schließen Sie die Zugangsklappe zu den Druckpatronen.

9. Drücken Sie bei Aufforderung OK, um die Ausrichtungsseite zu drucken.

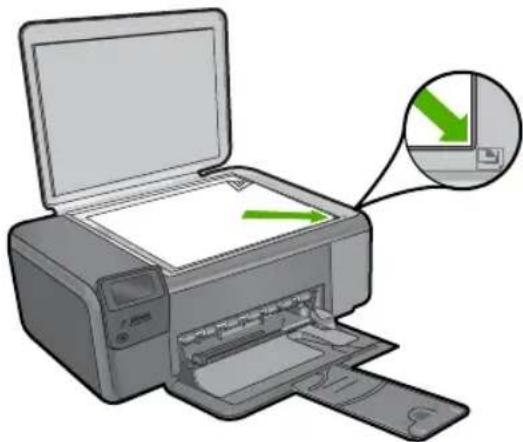

10. Legen Sie das Blatt mit der bedruckten Seite nach unten rechts vorne auf dem

Vorlagenglas an, und drücken Sie dann OK, um die Seite zu scannen. Kapitel 1 12 HP Photosmart C4600 Serie DeutschDas Gerät richtet die Druckpatronen aus. Nehmen Sie anschließend die Ausrichtungsseite heraus. Reinigen des HP Photosmart Unter Umständen müssen Sie das Vorlagenglas und die Abdeckungsunterseite reinigen, um einwandfreie Kopien und Scandokumente zu erhalten. Außerdem können Sie das Gehäuse des HP Photosmart abwischen. Tipp Sie können ein HP Reinigungsset für Inkjet-Drucker und All-in-One-Geräte (Q6260A) kaufen, das alles enthält, was Sie zur sicheren Reinigung Ihres HP Geräts benötigen. Weitere Informationen finden Sie auf der Website www.shopping.hp.com/ accessories-store/printer. So reinigen Sie das Vorlagenglas:

1. Schalten Sie das Gerät aus, ziehen Sie das Netzkabel ab, und heben Sie die

2. Reinigen Sie das Vorlagenglas mit einem mit mildem Glasreiniger befeuchteten

weichen Tuch oder Schwamm. Vorsicht Verwenden Sie keine Scheuermittel oder scharfen Reinigungsmittel wie Aceton, Benzol oder Kohlenstoff-Tetrachlorid für das empfindliche Vorlagenglas. Es darf keine Flüssigkeiten direkt auf das Vorlagenglas gelangen. Wenn Flüssigkeiten unter das Vorlagenglas gelangen, können sie das Gerät beschädigen.

3. Wischen Sie das Glas mit einem trockenen, weichen und fusselfreien Tuch trocken,

damit sich keine Flecken bilden.

4. Schalten Sie das Produkt ein.

Reinigen des HP Photosmart 13 DeutschSo reinigen Sie die Unterseite der Abdeckung:

1. Schalten Sie das Gerät aus, ziehen Sie das Netzkabel ab, und heben Sie die

2. Reinigen Sie die weiße Abdeckungsunterseite mit einem mit milder, warmer

Seifenlösung befeuchteten weichen Tuch oder Schwamm. Wischen Sie die Unterseite vorsichtig ab, um Verschmutzungen zu lösen. Reiben Sie dabei jedoch nicht.

3. Trocknen Sie die Abdeckung mit einem trockenen, weichen und fusselfreien Tuch.

Vorsicht Verwenden Sie keine Papiertücher, da die Abdeckungsunterseite durch sie verkratzt werden könnte.

4. Wenn eine weitere Reinigung erforderlich ist, wiederholen Sie die vorangehenden

Schritte unter Verwendung von Reinigungsalkohol, und entfernen Sie die Alkoholreste, indem Sie die Abdeckungsunterseite gründlich mit einem feuchten Tuch abwischen. Vorsicht Bringen Sie das Vorlagenglas oder die Außenseite des Geräts nicht mit Alkohol in Berührung, da dieses/diese dadurch beschädigt werden könnte.

5. Schließen Sie das Netzkabel wieder an, und schalten Sie das Gerät ein.

Tipp Sie können die Abdeckung abnehmen, um die Reinigung zu erleichtern. Kapitel 1 14 HP Photosmart C4600 Serie Deutsch2 Fehlerbehebung und Support Dieses Kapitel enthält Informationen zum Beheben von Problemen mit dem HP Photosmart. Außerdem finden Sie hier spezifische Informationen zur Installation und Konfiguration sowie einige Hinweise zum Betrieb des Geräts. Weitere Informationen zur Fehlerbehebung finden Sie in der elektronischen Hilfe der Software. Viele Probleme entstehen dadurch, dass der HP Photosmart über ein USB-Kabel mit dem Computer verbunden wird, bevor die HP Photosmart Software auf dem Computer installiert wird. Wenn der HP Photosmart an den Computer angeschlossen wurde, bevor Sie vom Installationsprogramm für die Software dazu aufgefordert wurden, gehen Sie wie folgt vor: Beheben häufig bei der Einrichtung auftretender Probleme

1. Ziehen Sie das USB-Kabel vom Computer ab.

2. Deinstallieren Sie die Software (falls Sie diese bereits installiert haben).

3. Starten Sie Ihren Computer neu.

4. Schalten Sie den HP Photosmart aus und nach einer Minute wieder ein.

5. Installieren Sie die HP Photosmart Software erneut.

Vorsicht Schließen Sie das USB-Kabel erst an den Computer an, wenn Sie während der Installation dazu aufgefordert werden. Informationen zur Kontaktaufnahme mit dem Support finden Sie auf dem Rückumschlag dieses Handbuchs. Deinstallieren und Neuinstallieren der Software Wenn die Installation unvollständig ist oder Sie das USB-Kabel an den Computer angeschlossen haben, bevor Sie während der Installation dazu aufgefordert wurden, müssen Sie die Software deinstallieren und dann erneut installieren. Löschen Sie aber nicht einfach die Programmdateien der Software für den HP Photosmart vom Computer. Verwenden Sie unbedingt das Deinstallationsprogramm der HP Photosmart-Software. So deinstallieren Sie die Software und installieren sie erneut:

1. Klicken Sie in der Windows-Taskleiste auf Start, Einstellungen, Systemsteuerung (oder nur

2. Doppelklicken Sie auf Software (oder klicken Sie auf Programm deinstallieren).

3. Wählen Sie HP Photosmart All-in-One Treibersoftware aus, und klicken Sie dann auf

Ändern/Entfernen. Befolgen Sie die Anweisungen auf dem Bildschirm.

4. Lösen Sie das Produkt vom Computer.

5. Starten Sie den Computer neu.

Hinweis Es ist wichtig, dass Sie die Verbindung zum Gerät trennen, bevor Sie den Computer neu starten. Verbinden Sie das Gerät erst mit Ihrem Computer, wenn Sie die Software erneut installiert haben. Fehlerbehebung und Support 15 Deutsch6. Legen Sie die Produkt-CD-ROM in das CD-ROM-Laufwerk ein, und starten Sie das Setup- Programm. Hinweis Wenn das Setup-Programm nicht gestartet wird, suchen Sie auf der CD-ROM nach der Datei setup.exe, und doppelklicken Sie auf diese. Hinweis Wenn Ihnen die Installations-CD nicht mehr zur Verfügung steht, können Sie die Software unter folgender Adresse herunterladen: www.hp.com/support

7. Befolgen Sie die Anweisungen auf dem Bildschirm und die Anweisungen im Setup-Handbuch

für das Produkt. Nach Abschluss der Softwareinstallation wird das Symbol für HP Digital Imaging Monitor in der Windows-Taskleiste angezeigt. Um zu überprüfen, ob die Software ordnungsgemäß installiert wurde, doppelklicken Sie auf das HP Solution Center-Symbol auf dem Desktop. Wenn in der Anwendung HP Solution Center die Hauptsymbole (Bild scannen und Dokument scannen) angezeigt werden, ist die Software ordnungsgemäß installiert. So führen Sie die Deinstallation und erneute Installation unter MacOS durch:

1. Trennen Sie die Verbindung zwischen dem HP Photosmart und dem Macintosh.

2. Öffnen Sie den Ordner Programme:Hewlett-Packard.

3. Doppelklicken Sie auf HP Deinstallation.

Befolgen Sie die Anweisungen auf dem Bildschirm.

4. Starten Sie den Computer nach der Deinstallation der Software neu.

5. Um die Software erneut zu installieren, legen Sie die HP Photosmart-CD-ROM in das CD-ROM-

Laufwerk des Computers ein.

6. Öffnen Sie die CD-ROM über den Desktop, und doppelklicken Sie auf HP All-in-One

Installationsprogramm (HP All-in-One Installer).

7. Befolgen Sie die Anweisungen auf dem Bildschirm und die Anleitungen in den

Einrichtungsanweisungen für den HP Photosmart. Fehlerbehebung bei der Hardware-Einrichtung Dieser Abschnitt enthält Informationen zu Problemen, die bei der Einrichtung der HP Photosmart- Hardware auftreten können. Das Gerät lässt sich nicht einschalten Probieren Sie die folgenden Lösungswege aus, wenn beim Einschalten des Produkts keine LEDs leuchten, keine Geräusche zu hören sind und sich keine Komponenten im Produkt bewegen. Lösung 1: Sicherstellen, dass das mit dem Produkt gelieferte Netzkabel verwendet wird Lösung

• Stellen Sie sicher, dass das Netzkabel fest mit dem Produkt und dem Netzteil verbunden ist. Verbinden Sie das Netzkabel mit einer Steckdose, einem Überspannungsschutz oder einer Steckerleiste.

• Wenn Sie eine Steckerleiste verwenden, schalten Sie diese ein. Sie können das Produkt auch direkt an der Netzsteckdose anschließen.

• Prüfen Sie die Steckdose auf Funktionstüchtigkeit. Schließen Sie ein anderes funktionierendes Gerät an, um zu überprüfen, ob die Stromversorgung gewährleistet ist. Ist dies nicht der Fall, könnte die Steckdose die Ursache für das Problem sein.

• Wenn das Produkt an eine Steckerleiste angeschlossen ist, stellen Sie sicher, dass diese eingeschaltet ist. Wenn die Leiste eingeschaltet ist, aber das Produkt dennoch nicht mit Strom versorgt wird, liegt ein Problem mit der Steckdose vor. Mögliche Ursache: Das Produkt wurde nicht mit dem mitgelieferten Netzkabel verwendet. Wenn das Problem weiterhin besteht, probieren Sie den nächsten Lösungsweg aus. Kapitel 2 16 HP Photosmart C4600 Serie DeutschLösung 2: Produkt zurücksetzen Lösung: Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab. Schließen Sie das Netzkabel wieder an, und drücken Sie anschließend die Taste Ein, um das Produkt einzuschalten. Mögliche Ursache: Am Produkt trat ein Fehler auf. Wenn das Problem weiterhin besteht, probieren Sie den nächsten Lösungsweg aus. Lösung 3: Taste Ein langsamer drücken Lösung: Das Produkt reagiert unter Umständen nicht, wenn Sie die Taste Ein zu schnell drücken. Drücken Sie die Taste Ein einmal. Es kann ein paar Minuten dauern, bis das Produkt eingeschaltet wird. Wenn Sie während dieser Zeit erneut die Taste Ein drücken, wird das Produkt wieder ausgeschaltet. Mögliche Ursache: Sie haben die Taste Ein zu kurz gedrückt. Wenn das Problem weiterhin besteht, probieren Sie den nächsten Lösungsweg aus. Lösung 4: Kontakt mit HP aufnehmen, um das Netzteil zu ersetzen Lösung: Fordern Sie beim HP Support ein Netzteil für das Produkt an. Rufen Sie die folgende Webseite auf: www.hp.com/support. Wählen Sie bei entsprechender Aufforderung Ihr Land/Ihre Region aus, und klicken Sie auf Kontakt zu HP, um Kontaktinformationen für den technischen Support zu erhalten. Mögliche Ursache: Das Netzteil war nicht für dieses Produkt vorgesehen, oder es wies einen mechanischen Defekt auf. Wenn das Problem weiterhin besteht, probieren Sie den nächsten Lösungsweg aus. Lösung 5: Kontakt mit dem HP Support aufnehmen Lösung: Wenn Sie alle Arbeitsschritte in den vorherigen Lösungswegen ausgeführt haben und das Problem weiterhin besteht, bitten Sie den HP Support um Unterstützung. Rufen Sie die folgende Webseite auf: www.hp.com/support. Wählen Sie bei entsprechender Aufforderung Ihr Land/Ihre Region aus, und klicken Sie auf Kontakt zu HP, um Kontaktinformationen für den technischen Support zu erhalten. Mögliche Ursache: Sie benötigen Hilfe, um das Produkt oder die Software für den korrekten Betrieb zu aktivieren. Auf der Bedienfeldanzeige wird die falsche Sprache angezeigt Lösung: Ändern Sie die Einstellung für die Sprache. So stellen Sie Sprache und Land/Region ein:

1. Drücken Sie die Taste neben Kopie auf der Startanzeige.

Das Kopiermenü wird angezeigt.

2. Drücken Sie nacheinander die Taste rechts oben, die Taste links in der Mitte und die Taste

links unten. Das Menü Grundeinstellungen wird angezeigt.

3. Drücken Sie die Taste neben Sprache einstellen.

4. Drücken Sie die Tasten neben den Aufwärts- und Abwärtspfeilen auf der Anzeige, um durch

die Sprachen zu blättern. Sobald die gewünschte Sprache markiert ist, drücken Sie die Taste neben OK.

5. Drücken Sie nach der entsprechenden Anweisung zur Bestätigung die Taste neben Ja.

Das Menü Grundeinstellungen wird wieder angezeigt.

6. Drücken Sie die Taste neben Region einstellen.

Fehlerbehebung bei der Hardware-Einrichtung 17 Deutsch7. Drücken Sie die Tasten neben den Aufwärts- und Abwärtspfeilen auf der Anzeige, um durch die Länder/Regionen zu blättern. Sobald das gewünschte Land/die Region markiert ist, drücken Sie die Taste neben OK.

8. Drücken Sie nach der entsprechenden Anweisung zur Bestätigung die Taste neben Ja.

Mögliche Ursache: Beim Einrichten des Produkts wurde die falsche Sprache ausgewählt. Das USB-Kabel ist angeschlossen, es treten jedoch Probleme bei der Verwendung des Produkts mit dem Computer auf Lösung: Sie müssen vor dem Anschließen des USB-Kabels die im Lieferumfang des Produkts enthaltene Software installieren. Schließen Sie das USB-Kabel während der Installation erst dann an, wenn Sie dazu aufgefordert werden. Sobald die Software installiert wurde, schließen Sie ein Ende des USB-Kabels an der Rückseite des Computers und das andere Ende an der Rückseite des Produkts an. Sie können das USB- Kabel mit jedem USB-Anschluss auf der Rückseite des Computers verbinden. Weitere Informationen zum Installieren der Software und zum Anschließen des USB-Kabels finden Sie im Setup-Handbuch, das mit dem Produkt geliefert wurde. Mögliche Ursache: Das USB-Kabel wurde angeschlossen, bevor die Software installiert wurde. Wenn das USB-Kabel vor der entsprechenden Anforderung angeschlossen wird, können Fehler auftreten. Nach der Einrichtung druckt das Gerät nicht Probieren Sie die folgenden Lösungswege aus, um dieses Problem zu beheben. Die Lösungswege sind so sortiert, dass die wahrscheinlichste Lösung am Anfang steht. Wenn sich das Problem mit dem ersten Lösungsweg nicht lösen lässt, probieren Sie die weiteren Lösungswege aus, bis das Problem behoben ist. Lösung 1: Einschalten des Geräts mit der Taste Ein Lösung: Überprüfen Sie das Display des Produkts. Wenn auf dem Display nichts zu sehen ist und die Taste Ein nicht leuchtet, ist das Produkt ausgeschaltet. Stellen Sie sicher, dass das Netzkabel mit dem Produkt verbunden und an die Stromversorgung angeschlossen ist. Drücken Sie die Taste Ein, um das Produkt einzuschalten Mögliche Ursache: Das Produkt war nicht eingeschaltet. Wenn das Problem weiterhin besteht, probieren Sie den nächsten Lösungsweg aus. Lösung 2: Einrichten des Geräts als Standarddrucker Lösung: Verwenden Sie die Systemprogramme auf dem Computer, um das Gerät als Standarddrucker festzulegen. Mögliche Ursache: Der Druckauftrag wurde an den Standarddrucker gesendet, aber das Gerät war nicht der Standarddrucker. Wenn das Problem weiterhin besteht, probieren Sie den nächsten Lösungsweg aus. Lösung 3: Überprüfen der Verbindung zwischen dem Gerät und dem Computer Lösung: Überprüfen Sie die Verbindung zwischen dem Gerät und dem Computer. Mögliche Ursache: Das Gerät und der Computer kommunizierten nicht miteinander. Wenn das Problem weiterhin besteht, probieren Sie den nächsten Lösungsweg aus. Lösung 4: Überprüfen der Tintenpatronen (richtiges Einsetzen und Füllstand) Lösung: Stellen Sie sicher, dass die Druckpatronen korrekt eingesetzt sind und Tinte enthalten. Mögliche Ursache: Es lag ein Problem mit mindestens einer Druckpatrone vor. Kapitel 2 18 HP Photosmart C4600 Serie DeutschWenn das Problem weiterhin besteht, probieren Sie den nächsten Lösungsweg aus. Lösung 5: Einlegen von Papier in das Papierfach Lösung: Legen Sie Papier in das Papierfach ein. Mögliche Ursache: Im Gerät befand sich kein Papier. Beheben von Papierstaus Wenn Papier gestaut ist, überprüfen Sie zuerst den Bereich hinter der hinteren Zugangsklappe. Sie müssen den Papierstau ggf. von der hinteren Zugangsklappe aus beseitigen. So beseitigen Sie Papierstaus durch die hintere Klappe:

1. Drücken Sie auf die Arretierung auf der linken Seite der hinteren Klappe, um diese freizugeben.

Entfernen Sie die Klappe, indem Sie diese vom Produkt wegziehen.

2. Ziehen Sie das Papier vorsichtig aus den Walzen heraus.

Vorsicht Wenn das Papier reißt, während Sie versuchen, es zwischen den Walzen hervorzuziehen, untersuchen Sie Walzen und Rädchen gründlich auf Papierreste. Diese dürfen nicht im Produkt verbleiben. Wenn Sie nicht alle Papierstückchen aus dem Produkt entfernen, kommt es mit großer Wahrscheinlichkeit zu weiteren Papierstaus.

3. Bringen Sie die hintere Zugangsklappe wieder an. Drücken Sie die Klappe vorsichtig hinein, bis

4. Drücken Sie die Taste neben OK, um den aktuellen Druckauftrag fortzusetzen.

Fehlerbehebung bei Problemen mit den Druckpatronen Wenn Probleme beim Drucken auftreten, kann eine der Druckpatronen die Ursache dafür sein. Weitere Informationen hierzu finden Sie im Abschnitt „ Auswechseln der Druckpatronen“ auf Seite 10 in diesem Handbuch. Fehlerbehebung bei Problemen mit den Druckpatronen 19 DeutschAblauf beim Support Führen Sie bei einem Problem die folgenden Schritte aus:

1. Lesen Sie die im Lieferumfang des Produkts enthaltene Dokumentation.

2. Besuchen Sie die HP Support-Website unter

www.hp.com/support. Der Online-Support von HP steht allen HP Kunden zur Verfügung. Unsere Kunden erhalten hier immer die neuesten Produktinformationen und Hilfestellung von unseren erfahrenen Experten:

• Schneller Kontakt mit qualifizierten Supportmitarbeitern

• Aktualisierungen der Software und Druckertreiber für das Produkt

• Wichtige Produktinformationen und Fehlerbehebungsinformationen zu häufig auftretenden Problemen

• Nach der Registrierung des Produkts verfügbare proaktive Geräteaktualisierungen, Supporthinweise und HP Newsletter

3. Rufen Sie beim HP Support an. Die Supportleistungen und die jeweilige Verfügbarkeit sind je

nach Produkt, Land/Region und Sprache unterschiedlich. Informationen zur Kontaktaufnahme mit dem Support finden Sie auf dem Rückumschlag dieses Handbuchs. Kapitel 2 20 HP Photosmart C4600 Serie Deutsch3 Technische Daten Dieser Abschnitt enthält die technischen Daten und internationalen Zulassungsinformationen für den HP Photosmart. Weitere rechtliche Hinweise und Informationen zu den Umgebungsbedingungen finden Sie in der Konformitätserklärung in der elektronischen Hilfe. Systemanforderungen Informationen zu den Systemvoraussetzungen für die Software finden Sie in der Readme-Datei. Produktspezifikationen Die Produktspezifikationen finden Sie auf der HP Website www.hp.com/support. Papierspezifikationen Kapazität des Papierfachs: Normalpapier: Bis zu 85 Blatt (60 bis 90 g/m²) Hinweis Eine vollständige Liste der unterstützten Druckmedienformate finden Sie in der Druckersoftware. Abmessungen und Gewicht

• Tiefe: 57,6 cm mit ausgeklappter Verlängerung; 40,7 cm mit eingeklappter Verlängerung

• Gewicht (ohne Druckpatronen): 4,70 kg Stromversorgung

• Leistungsaufnahme: Max. 40 Watt (mittlere Druckkapazität)

• Eingangsspannung (0957-2259): 100 bis 240 V AC ~ 1100 mA, 50 - 60 Hz Hinweis Verwenden Sie das Gerät nur mit dem mitgelieferten HP Netzteil. Umgebungsbedingungen

• Empfohlener Betriebstemperaturbereich: 15 bis 32 ºC (59 bis 90 ºF)

• Max. Betriebstemperatur: 5 bis 40 ºC (41 bis 104 ºF)

• Luftfeuchtigkeit: 20 % bis 80 % relative Luftfeuchtigkeit, nicht kondensierend (empfohlen); 28 ºC maximaler Taupunkt

• Lagerungstemperatur: -25 bis 60 ºC (13 bis 140 ºF)

• Wenn starke elektromagnetische Felder vorhanden sind, kann die Ausgabe des HP Photosmart leicht verzerrt sein.

• HP empfiehlt die Verwendung eines höchstens 3 m langen USB-Kabels, um Störungen aufgrund von potenziellen, starken elektromagnetischen Feldern zu reduzieren Zulassungshinweise Der HP Photosmart erfüllt die Produktanforderungen der Kontrollbehörden in Ihrem Land/Ihrer Region. Die vollständigen Zulassungsinformationen finden Sie in der elektronischen Hilfe. Zulassungsmodellnummer Dem Gerät wurde zu Identifizierungszwecken eine modellspezifische Zulassungsnummer zugewiesen. Die Zulassungsmodellnummer Ihres Produkts lautet SNPRH-0803. Diese Modellidentifikationsnummer darf nicht mit dem Produktnamen (z. B. HP Photosmart C4600 series) oder der Modellnummer (z. B. Q8418A) verwechselt werden. Technische Daten 21 DeutschGewährleistung A. Umfang der beschränkten Gewährleistung

1. Hewlett-Packard (HP) gewährleistet dem Endkunden, dass die oben genannten HP Produkte während des oben genannten

Gewährleistungszeitraums frei von Material- und Verarbeitungsfehlern sind. Der Gewährleistungszeitraum beginnt mit dem Kaufdatum.

2. Bei Softwareprodukten gilt die eingeschränkte Garantie von HP nur für die Nichtausführung von Programmieranweisungen.

HP übernimmt keine Garantie dafür, dass die Verwendung jeglicher Produkte unterbrechungsfrei bzw. ohne Fehler verläuft.

3. Die beschränkte Gewährleistung von HP gilt nur für Mängel, die sich bei normaler Benutzung des Produkts ergeben, und

erstreckt sich nicht auf Fehler, die durch Folgendes verursacht wurden: a. Unsachgemäße Wartung oder Abänderung des Produkts; b. Software, Druckmedien, Ersatzteile oder Verbrauchsmaterial, die nicht von HP geliefert oder unterstützt werden; c. Betrieb des Produkts, der nicht den technischen Daten entspricht; d. Unberechtigte Abänderung oder falsche Verwendung. 4. Bei HP-Druckerprodukten wirkt sich die Verwendung einer nicht von HP hergestellten bzw. einer aufgefüllten Patrone nicht auf die Garantie für den Kunden bzw. auf jegliche Unterstützungsverträge mit dem Kunden aus. Wenn der Ausfall bzw. die Beschädigung des Druckers jedoch auf die Verwendung einer nicht von HP hergestellten bzw. einer aufgefüllten Patrone oder einer abgelaufenen Tintenpatrone zurückzuführen ist, stellt HP für die Wartung des Druckers bei diesem Ausfall bzw. dieser Beschädigung die standardmäßigen Arbeits- und Materialkosten in Rechnung.

5. Wenn HP während des jeweils zutreffenden Gewährleistungszeitraums von einem Schaden an einem unter die

Gewährleistung von HP fallenden Produkt in Kenntnis gesetzt wird, wird das betreffende Produkt nach Wahl von HP entweder repariert oder ersetzt. 6. Sollte HP nicht in der Lage sein, ein fehlerhaftes, unter die Gewährleistung fallendes Produkt zu reparieren oder zu ersetzen, erstattet HP innerhalb eines angemessenen Zeitraums nach Benachrichtigung über den Schaden den vom Endkunden bezahlten Kaufpreis für das Produkt zurück. 7. HP ist erst dann verpflichtet, das mangelhafte Produkt zu reparieren, zu ersetzen oder den Kaufpreis zurückzuerstatten, wenn der Endkunde dieses an HP zurückgesandt hat.

8. Ersatzprodukte können entweder neu oder neuwertig sein, solange sie über mindestens denselben Funktionsumfang

verfügen wie das zu ersetzende Produkt.

9. HP Produkte können aufgearbeitete Teile, Komponenten oder Materialien enthalten, die in der Leistung neuen Teilen

10. Die Erklärung zur beschränkten Gewährleistung von HP gilt in jedem Land, in dem die aufgeführten Produkte von HP

vertrieben werden. Weitergehende auf der Gewährleistung beruhende Dienstleistungen (z.B. Vor-Ort-Service) können mit jeder autorisierten HP Serviceeinrichtung in den Ländern vereinbart werden, in denen das Produkt durch HP oder einen autorisierten Importeur vertrieben wird. B. Einschränkungen der Gewährleistung WEDER HP NOCH DESSEN ZULIEFERER ÜBERNEHMEN ÜBER DAS NACH GELTENDEM RECHT ZULÄSSIGE AUSMASS HINAUS ANDERE AUSDRÜCKLICHE ODER STILLSCHWEIGENDE GEWÄHRLEISTUNGEN ODER ZUSICHE-RUNGEN HINSICHTLICH DER MARKTGÄNGIGKEIT, ZUFRIEDEN STELLENDEN QUALITÄT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. C. Haftungsbeschränkung

1. Sofern durch die geltende Gesetzgebung keine anderen Bestimmungen festgelegt sind, stehen dem Endkunden über die in

dieser Gewährleistungsvereinbarung genannten Leistungen hinaus keine weiteren Ansprüche zu.

2. IN DEM NACH GELTENDEM RECHT ZULÄSSIGEN MASS UND MIT AUSNAHME DER IN DIESER

GEWÄHRLEISTUNGSVEREINBARUNG AUSDRÜCKLICH ANGEGEBENEN VERPFLICHTUNGEN SIND WEDER HP NOCH DESSEN ZULIEFERER ERSATZPFLICHTIG FÜR DIREKTE, INDIREKTE, BESONDERE, ZUFÄLLIGE ODER FOLGESCHÄDEN, UNABHÄNGIG DAVON, OB DIESE AUF DER GRUNDLAGE VON VERTRÄGEN, UNERLAUBTEN HANDLUNGEN ODER ANDEREN RECHTSTHEORIEN GELTEND GEMACHT WERDEN UND OB HP ODER DESSEN ZULIEFERER VON DER MÖGLICHKEIT EINES SOLCHEN SCHADENS UNTERRICHTET WORDEN SIND. D. Geltendes Recht

1. Diese Gewährleistungsvereinbarung stattet den Endkunden mit bestimmten Rechten aus. Der Endkunde hat unter

Umständen noch weitere Rechte, die in den Vereinigten Staaten von Bundesstaat zu Bundesstaat, in Kanada von Provinz zu Provinz, und allgemein von Land zu Land verschieden sein können.

2. Soweit diese Gewährleistungsvereinbarung nicht dem geltenden Recht entspricht, soll sie als dahingehend abgeändert

gelten, dass die hierin enthaltenen Bestimmungen dem geltenden Recht entsprechen. Unter dem geltenden Recht treffen bestimmte Erklärungen und Einschränkungen dieser Gewährleistungsvereinbarung möglicherweise nicht auf den Endkunden zu. In einigen US-Bundesstaaten und in einigen anderen Ländern (sowie in einigen kanadischen Provinzen): a. werden die Rechte des Verbrauchers nicht durch die Erklärungen und Einschränkungen dieser Gewährleistungsvereinbarung beschränkt (z.B. in Großbritannien); b. ist ein Hersteller nicht berechtigt, solche Erklärungen und Einschränkungen durchzusetzen; c. verfügt ein Endkunde über weitere Gewährleistungsansprüche; insbesondere kann die Dauer stillschweigender Gewährleistungen durch das geltende Recht geregelt sein und darf vom Hersteller nicht eingeschränkt werden, oder eine zeitliche Einschränkung der stillschweigenden Gewährleistung ist zulässig.

3. DURCH DIESE GEWÄHRLEISTUNGSVEREINBARUNG WERDEN DIE ANSPRÜCHE DES ENDKUNDEN, DIE DURCH
