BEDIENUNGSANLEITUNG Chromium Style 50 Quadral

Sicherheitshinweise 13-14

Aufstellung 15-16

Stative und Wandhalterungen 16

Anschluss an den Verstärker 16-19

Vorsicht Clipping 20

Tipps für eine bessere Akustik 20

Pflege der Lautsprecher 21

Was tun in Störungsfällen ? 22

FRANÇAIS

Sécurité 23-24

Installation 25-26

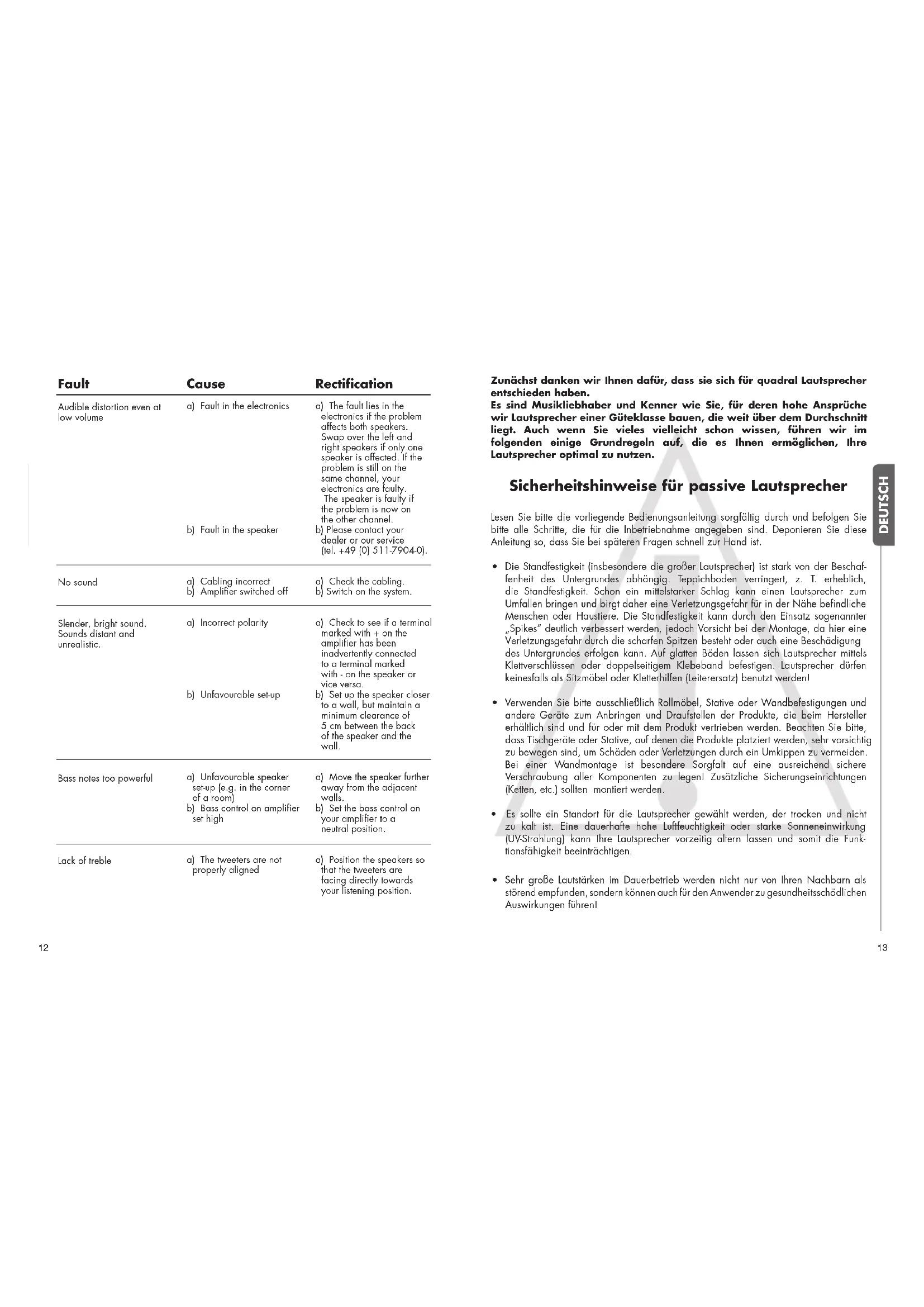

Zunächst danken wir Ihnen dafür, dass sie sich für quadral Lautsprecher entschieden haben.

Es sind Musikliebhaber und Kenner wie Sie, für deren hohe Ansprüche wir Lautsprecher einer Güteklasse bauen, die weit über dem Durchschnitt liegt. Auch wenn Sie vieles vielleicht schon wissen, führen wir im folgenden einige Grundregeln auf, die es Ihnen ermöglichen, Ihre Lautsprecher optimal zu nutzen.

Sicherheitshinweise für passive Lautsprecher

Lesen Sie bitte die vorliegende Bedienungsanleitung sorgfältig durch und befolgen Sie bitte alle Schritte, die für die Inbetriebnahme angegeben sind. Deponieren Sie diese Anleitung so, dass Sie bei späteren Fragen schnell zur Hand ist.

• Die Standfestigkeit (insbesondere die großer Lautsprecher) ist stark von der Beschaffenheit des Untergrundes abhängig. Teppichboden verringert, z. T. erheblich, die Standfestigkeit. Schon ein mittelstarker Schlag kann einen Lautsprecher zum Umfallen bringen und birgt daher eine Verletzungsgefahr für in der Nähe befindliche Menschen oder Haustiere. Die Standfestigkeit kann durch den Einsatz sogenannter „Spikes“ deutlich verbessert werden, jedoch Vorsicht bei der Montage, da hier eine Verletzungsgefahr durch die scharfen Spitzen besteht oder auch eine Beschädigung des Untergrundes erfolgen kann. Auf glatten Böden lassen sich Lautsprecher mittels Klettverschlüssen oder doppelseitigem Klebeband befestigen. Lautsprecher dürfen keinesfalls als Sitzmöbel oder Kletterhilfen (Leiterersatz) benutzt werden!
• Verwenden Sie bitte ausschließlich Rollmöbel, Stative oder Wandbefestigungen und andere Geräte zum Anbringen und Draufstellen der Produkte, die beim Hersteller erhältlich sind und für oder mit dem Produkt vertrieben werden. Beachten Sie bitte, dass Tischgeräte oder Stative, auf denen die Produkte platziert werden, sehr vorsichtig zu bewegen sind, um Schäden oder Verletzungen durch ein Umkippen zu vermeiden. Bei einer Wandmontage ist besondere Sorgfalt auf eine ausreichend sichere Verschraubung aller Komponenten zu legen! Zusätzliche Sicherungseinrichtungen (Ketten, etc.) sollten montiert werden.
• Es sollte ein Standort für die Lautsprecher gewählt werden, der trocken und nicht zu kalt ist. Eine dauerhafte hohe Luftfeuchtigkeit oder starke Sonneneinwirkung (UV-Strahlung) kann Ihre Lautsprecher vorzeitig altern lassen und somit die Funktionsfähigkeit beeinträchtigen.

• Sehr große Lautstärken im Dauerbetrieb werden nicht nur von Ihren Nachbarn als störend empfunden, sondern können auch für den Anwender zu gesundheitsschädlichen Auswirkungen führen!

• Bei einer Überlastung der Lautsprecher durch sehr große Lautstärken ist das Durchbrennen einzelner Bauselemente auf den Frequenzweichen oder einzelner Lautsprecher nicht vollständig auszuschließen. In besonders ungünstigen Fällen kann sogar ein Brand innerhalb eines Lautsprechers in einem derartigen Überlastungsfall entstehen. Daher sollten Lautsprecher, die in diesem Grenzbereich betrieben werden, nicht unbeaufsichtigt sein.

• Bei hohen Lautstärken können an den Lautsprecheranschlussklemmen und Bauteilen Spannungen von 30 V bis 50 V anliegen. Vermeiden Sie daher unbedingt, nicht isolierte Anschlusskontakte der Lautsprecher während des Betriebes zu berühren. Weiterhin sollten keinesfalls Hände oder Arme in die Schallaustrittsöffnungen (Bassreflexrohre) gesteckt werden um Verletzungen zu vermeiden. Speziell Kinder und Haustiere sind hier besonders gefährdet.
• Aus Sicherheitsgründen untersagen wir generell das Öffnen von Lautsprechern im Betrieb oder im angeschlossenen Zustand, da, wie im oberen Absatz erläutert, Spannungen von bis zu 50 Volt im Inneren anliegen können.
• Bei unsachgemäßem Umgang mit der Netzspannung besteht Lebensgefahr! Kein passiver Lautsprecher darf direkt an das elektrische Netz angeschlossen werden! Die Lautsprecheranschlussklemmen dürfen nur mit den betreffenden Verstärkerausgängen verbunden werden. Eine irgendwie geartete Verbindung dieser Klemmen mit dem elektrischen Netz (230 V/115 V) ist nicht erlaubt und führt direkt zur sofortigen Zerstörung des Lautsprechers und aller angeschlossenen Produkte. Daher sollte es vermieden werden, die Kabelanschlüsse mit Steckern zu versehen die auch nur entfernt zu einer Verwechselung mit Netzsteckern führen könnte.
• Magnetisch nicht abgeschirmte Lautsprecher können das Fernsehbild verfärben oder verzerren. Ein Abstand von 50 cm ist im allgemeinen ausreichend, um derartige Störungen zu vermeiden. Vermeiden Sie bitte die Ablage von z.B. Kreditkarten, Disketten, Audio oder Videokassetten oder anderen Magnetträgern auf dem Lautsprecher. Die dort gespeicherten Informationen könnten zerstört werden. Ebenso sollten Magnetbandgeräte nicht in unmittelbarer Nähe betrieben werden.

Aufstellung

Um zu optimalen Klangergebnissen zu gelangen, müssen in der Regel verschiedene Aufstellungen ausprobiert und probegehört werden.

Da der Raum einen erheblichen Einfluss auf die Wiedergabe hat, geben wir Ihnen im folgenden einige sinnvolle Ansätze für die Positionierung Ihrer quadral Lautsprecher an die Hand.

Hauptlautsprecher (Front)

Die Platzierung der Lautsprecher im Hörraum hat einen maßgeblichen Einfluss auf deren Klang. So führt die Aufstellung nahe Raumecken grundsätzlich zu einer lauten, aber unkonturierten Basswiedergabe. Völlig frei im Raum stehend klingen Lautsprecher dagegen zwar präzise, aber auch recht hell und schlank. Am besten stellen Sie

Lautsprecher so auf, dass zwischen ihrer Gehäuserückwand und der nächsten Zimmerwand mindestens 30 cm Freiraum bleiben. Von seitlichen Zimmerwänden sollte der Abstand sogar über 50 cm betragen, um lautstarke Wandreflexionen zu vermeiden. Die Regalboxen klingen auf einem Lautsprecherstativ oder im Regal am besten, wobei die Hochtöner auf die Ohrhöhe auszurichten sind. Dazu sind die Gehäuse gegebenenfalls anzuwinkeln und leicht zu neigen.

Der Abstand der Lautsprecher zur Hörposition sollte möglichst gleich groß sein, während der Abstand der Lautsprecher voneinander ruhig etwas kleiner sein darf als der zum Hörer.

Front Center-Lautsprecher

Diese Lautsprecher sind durch die Verbreitung von Plasma- und LCD-TV's nicht mehr magnetisch geschirmt. Farb- und Geometriefehler entfallen dadurch und können nur in Verbindung mit veralteten TV-Geräten mit einer Bildröhre auftreten. Da die Aufstellung auf dem Fernseher nicht möglich

1 >50 cm FRONT CENTER SUBWOOFER FRONT REAR REAR CENTER REAR

ist, können die Center liegend unter dem Fernseher angebracht werden, wobei der Abstand zum Fernseher mind. 30 cm und vom Fußboden mind. 20 cm betragen sollte. Außerdem empfehlen wir den Center so anzuwinkeln, dass der Hochtöner auf die Zuhörer ausgerichtet ist. Nur so kann er sein volles Klangpotential entfalten.

Rear Center-Lautsprecher

Im Unterschied zu 5.1 Surround-Sets verfügen 6.1-Systeme über einen zusätzlichen Rear-Center, der hinter und etwas oberhalb der typischen Hörposition zu platzieren ist.

Rear-Lautsprecher

Ob man auch die Rear-Lautsprecher zur Hörposition hindreht, ist Geschmackssache. Zudem bevorzugen manche Hörer für die Rear-Lautsprecher eine Platzierung oberhalb der Ohrhöhe. Dafür ist der Rear-Lautsprecher auf einem stabilen Wandhalter, einem hohen Lautsprecher-Stativ, einem Sideboard oder im Regal zu positionieren.

Stative und Wandhalterungen

Um die Front- und Rear-Lautsprecher optimal aufzustellen, hat quadral geeignete Stative und auch Wandhalterungen im Lieferprogramm. Einige Lautsprechermodelle verfügen auch über eine schlüssellochförmige Aussparung zur Wandbefestigung in der Rückwand.

Fragen beantworten wir Ihnen gerne unter der Telefon-Nr.: [phone], email: [e-mail]

Anschluss an den Verstärker

Bevor Sie die Lautsprecher an Ihre HiFi- oder Surround-Anlage anschließen, stellen Sie bitte sicher, dass der Verstärker/Receiver ausgeschaltet ist und seine Betriebskontrollanzeige nicht leuchtet. Zum Anschluss benötigen Sie ein zweiadriges Lautsprecherkabel für jeden Lautsprecher. Achten Sie auf ausreichende Längen, und schneiden Sie die Kabel nicht vorzeitig zu kurz ab, damit sie später noch hinter Möbeln oder unter dem Teppich verborgen werden können. Für Kabellängen von mehr als 5 m empfehlen wir Ihnen eine Querschnittsfläche von mindestens 2,5 mm² pro Ader, um unnötige Leistungsverluste zu vermeiden. Jede Ader der Kabelenden muss für einen guten Kontakt knapp 10 mm abisoliert und damit blank sein.

Schraubklemmen

Für den Anschluss der Lautsprecherkabel befindet sich auf der Rückseite der Box ein Anschlussfeld mit farblich gekennzeichneten Schraubklemmen. Drehen Sie die Schraubklemmen auf und führen Sie das abisolierte Ende des Kabels in die dann frei werdende Bohrung ein. Am Lautsprecherkabel ist eine Ader farblich oder durch Formgebung gekennzeichnet. Diese Plus-Zuleitung verschrauben Sie mit der roten

Klemme - die andere Ader mit der schwarzen Klemme. Ziehen Sie die Schrauben handfest an. Um die richtige Polarität zu gewährleisten, überprüfen Sie bitte auch den korrekten Anschluss an Ihrem Verstärker. Auch hier gehört die gekenn zeichnete Ader an den (+)-Pol, die andere an die schwarze (-) Schraubklemme.

Bei einigen quadral Lautsprechern können Sie zwischen drei Betriebsarten wählen.

a) konventioneller Betrieb Entfernen Sie die Brücken nicht und schließen Sie die Lautsprecherkabel gemäß der Abbildung an.
b) Bi-wiring Betrieb Öffnen Sie die Brücken nach dem Lösen der vier Schraubklemmen auf der Lautsprecherrückseite und schließen Sie die Kabel gemäß der Abbildung an.
c) Bi-amping Betrieb Öffnen Sie die Brücken und schließen Sie die Kabel gemäß der Abbildung an.

Brücke Veratürker/ Endstufe

Verstärker/ Endstrufe

Hoch-/Mittelton Verstärker/ Endstufe Tiefton Verstärker/ Endstufe

Beim Bi-wiring/Bi-amping Betrieb wird über die beiden unteren Schraubklemmen der Tieftonteil - über die beiden oberen Schraubklemmen der Mittel-/Hochtonteil angesteuert.

Achten Sie in diesen Betriebsarten unbedingt auf die Einhaltung der korrekten Polung und darauf, dass Sie die Brücken am Lautsprecherterminal entfernen, da es sonst zu Beschädigungen an Ihrem Verstärker kommen kann.

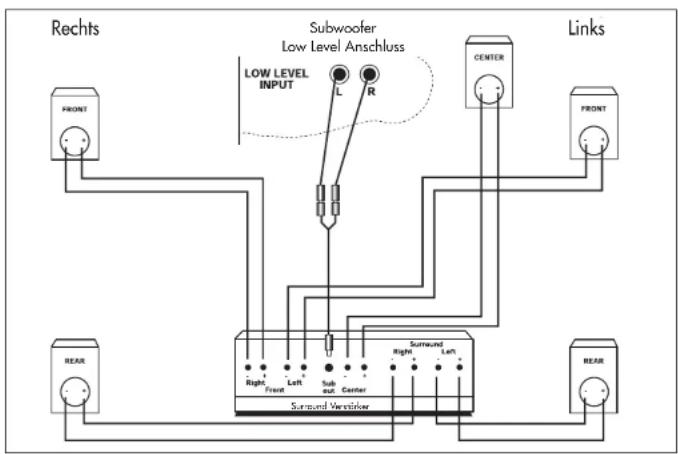

Betrieb an einem Surround Verstärker

Wenn Sie den Anschluss und die Platzierung Ihrer Lautsprecher gemäß der Abbildung vorgenommen haben, müssen Sie die Einstellung im Bassmanagement Ihres Surround Verstärkers vornehmen.

Lesen Sie hierzu bitte unbedingt die Bedienungsanleitung Ihres Verstärker-Herstellers.

Da das Bassmanagement vor allem von der Lautsprecher-Konfiguration abhängt, geben wir Ihnen im folgenden einige übliche Einstellungen vor.

a) Kleine und kleinste Satellitenlautsprecher müssen im „small“ Modus betrieben werden.

Die Einstellung an Ihrem Verstärker ist wie folgt vorzunehmen:

Front: small

Center: small

Rear: small

Subwoofer: yes

b) Bei der Einstellung für Kompaktlautsprecher gibt es keine feste Formel für den Einstellungsmodus. Hier kann „large“ oder auch „small“ der geeignete Modus sein. Dies ist abhängig von Ihrer bevorzugten Abhörlautstärke oder Ihrem damit verbundenen Klangeindruck (bitte beachten Sie hierbei auch das Kapitel „Vorsicht Clipping!“).

Die Einstellung an Ihrem Verstärker kann wahlweise wie folgt vorgenommen werden:

Front: large/small

Center: large/small

Rear: large/small

Subwoofer: yes

c) Standlautsprecher oder große Regallautsprecher, die für eine druckvolle Basswiedergabe geeignet sind, sollten im „large“ Modus betrieben werden.

Die Einstellung an Ihrem Verstärker muss wie folgt vorgenommen werden:

Front: large

Center: large

Rear: large

Subwoofer: yes/no

Für die speziellen quadral Center-Lautsprecher empfehlen wir generell den Einstellungsmodus „small“.

Subwoofer

Verfügt Ihr Surroundverstärker über einen „Line-Subwoofer-Ausgang“, so können Sie diesen nutzen, indem Sie das dem Subwoofer beiliegende Y-Kabel verwenden (siehe Abbildung). In diesem Fall werden die Front-Lautsprecher direkt an die Front-Lautsprecherklemmen Ihres Verstärkers angeschlossen. Die Verkabelung Ihres Surroundsets entnehmen Sie bitte dem Anschlusschema.

Die notwendigen Einstellungen an Ihrem Subwoofer entnehmen Sie bitte der Bedienungsanleitung des Aktiv Subwoofers!

Vorsicht Clipping

Auch wenn die Nennleistung eines Verstärkers deutlich geringer ist als die Nennbelastbarkeit der angeschlossenen Boxen, können die Lautsprecher bei unsachgemäßem Betrieb durchaus beschädigt werden. Denn die Nennleistung besagt lediglich, wieviel Watt der Verstärker verzerrungsarm an die Lautsprecher liefern kann. Wird ein Verstärker überfordert, gibt er zum einen noch weit mehr Leistung ab, und zum anderen mischt er zerstörerischen Gleichstrom sowie hochfrequente Schwingungen hinzu. Diesen Vorgang bezeichnet man als "Clipping", und er macht sich klanglich durch harte Verzerrungen bei lauten Passagen bemerkbar. Werden Verzerrungen hörbar, ist die Lautstärke sofort zu verringern, um die Boxen nicht zu gefährden. Verstärker-Clipping ist eine typische Überlastungsscheinung, die stets bei zu weit aufgedrehten Lautstärke- und/oder Klangreglern auftritt. Selbst bei Mittelstellung der Klangregler erreichen übliche Verstärker bei lauten Impulsen bereits ihre Grenzen, sobald der Lautstärkeregler die Stellung 12 Uhr klar überschreitet.

Tipps für eine bessere Akustik

1. Weicher Schaum gegen laute Bässe Je nach akustischen Eigenschaften des Hörraumes und der Positionierung der Lautsprecher können tiefe Töne gelegentlich zu laut erscheinen.

Einigen quadral-Lautsprechern liegen daher zylindrische Zuschnitte aus großporigem Schaumstoff bei.

Erklingen tiefe Bässe in Ihrem Hörraum unangenehm laut, so empfehlen wir Ihnen, diesen Schaumstoffzylinder vollständig in

das Bassreflexrohr Ihres quadral-Lautsprechers zu schieben. Aber nicht zu tief in das Bassreflexrohr hinein, damit Sie den Schaumstoff gegebenenfalls mit den Fingern wieder heraus bekommen. In manchen Fällen lässt sich die Basswiedergabe auf diese Weise hörbar verbessern.

1. Um eine bessere akustische Entkopplung der Lautsprecher zum Fußboden zu gewährleisten, verfügen einige Standlautsprecher über eine Aufnahmemöglichkeit für Spikes. Je nach Wohnraum / Fußboden kann der Einsatz dieser Spikes für Sie von Vorteil sein.
2. Um bei Regal- bzw. Centerlautsprechern eine bessere akustische Entkopplung von der Stellfläche zu erzielen, liegen einigen dieser Lautsprecher je 4 selbstklebende Gummifüße bei.

Pflege der Lautsprecher

Ihre quadral Lautsprecher reinigen Sie am besten mit einem trockenen, weichen Tuch. Ihre Aluminiumgehäuse bitte in Längsrichtung mit einem feuchten Tuch abwischen. Verwenden Sie keine Lösungsmittel.

Die Lautsprechersysteme (Tieftöner, Mitteltöner etc.) sollten Sie nur bei starker Verschmutzung reinigen (geringe Mengen Staub sind akustisch bedeutungslos). Dies sollte mit einem trockenen, weichen Tuch oder einem weichen Pinsel mit ganz geringem Druck geschehen, da die Gefahr besteht die Membranen zu beschädigen.

Von der Reinigung der Hochtonmembranen raten wir generell ab, da diese extrem druckempfindlich sind!

Leichte Verunreinigungen auf Stoff-Frontrahmen entfernen Sie durch klopfen, mittels Staubsauger oder auch durch den Einsatz von Klebeband bei abgenommenem Frontrahmen.

Stärkere Verunreinigungen können mittels eines Trockenschaumreinigers (z.B. Centralin-Spray) behoben werden. In keinem Fall sollte der Frontrahmen feucht gereinigt werden!

Die technischen Daten für Ihr Produkt entnehmen Sie bitte der Rückseite Ihrer Lautsprecherbox bzw. der Kartonagel

Störung	Ursache	Abhilfe
Schon bei kleinen Lautstärken sind Verzerrungen wahrnehmbar	a) Defekt in Ihrer Elektronik	a) Treten die Störungen in beiden Lautsprechern auf, liegt der Fehler in der Elektronik. Ist nur ein Lautsprecher betroffen, tauschen Sie den rechten mit dem linken. Ist die Störung noch im gleichen Kanal, ist Ihre Elektronik defekt. Hat der gestörte Kanal gewechselt, ist Ihr Lautsprecher defekt.b) Bitte wenden Sie sich an Ihren Händler oder an unseren Service (Tel. [phone])
	b) Defekt im Lautsprecher
Es kommt kein Ton	a) Verkabelung falschb) Verstärker ausgeschaltet	a) Verkabelung überprüfenb) Anlage einschalten
Klang ist dünn und hell, wirkt entfernt und unrealistisch	a) Verpolungsfehler	a) Kontrollieren Sie, ob versehentlich eine mit + gekennzeichnete Klemme des Verstärkers auf eine mit - markierte des Lautsprechers geschaltet wurde oder umgekehrt.b) Stellen Sie die Lautsprecher näher zu einer Wand auf, halten sie aber den Mindestabstand von 5 cm von der Lautsprecherrückseite zur Wand ein.
	b) Aufstellung ungünstig
Die Bässe sind zu stark	a) Aufstellung der Lautsprecher ist ungünstig (z.B. in einer Raumecke)b) Bässe sind am Verstärker angehoben	a) Vergrößern Sie den Abstand der Lautsprecher zu den angrenzenden Wänden.b) Bringen Sie die Klangregler Ihres Verstärkers in Neutralstellung.
Es mangelt an Brillanz	a) Die Hochtöner sind nicht ausgerichtet	a) Stellen Sie die Lautsprecher so auf, daß die Hochtöner direkt auf Ihren Hörplatz ausgerichtet sind (durch Neigen und Drehen des Lautsprechers).
