BEDIENUNGSANLEITUNG KX1200.1 KICKER

Benutzerhandbuch | Deutsch

VERSTÄRKER DER KX.1 SERIE

BENUTZERHANDBUCH INSTALLATION Befestigung: Wählen Sie für die Installation des KICKER-Verstärkers eine strukturell stabile Stelle. Vergewissern Sie sich, dass sich hinter der Einschraubposition der Schrauben nichts befi ndet. Wählen Sie eine Stelle, die mindestens 10 cm Lüftungsfreiraum für den Verstärker bietet. Installieren Sie, wenn möglich, den Verstärker im klimatisierten Fahrgastraum. Bohren Sie mit einem 3-mm-Bohrer vier Löcher und verwenden Sie die beiliegenden Nr. 8-Schrauben zur Befestigung des Verstärkers. LEISTUNG Autorisierter KICKER-Händler: Kaufdatum: Verstärker-Modellnummer: Verstärker-Seriennummer: Hinweis: Um das Maximum aus Ihrem neuen KICKER-Verstärker herauszuholen, sollten Sie echtes KICKER- Zubehör und KICKER-Kabel verwenden.

MODELL: KX400.1 / KX800.1 / KX1200.1 / KX1600.1 / KX2400.1

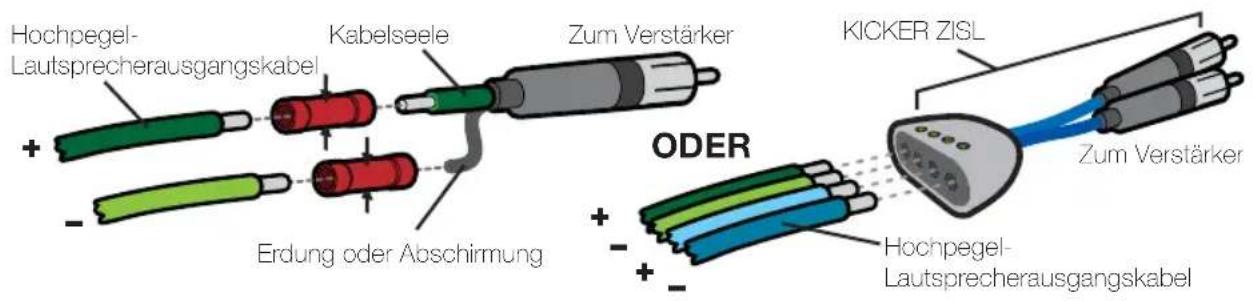

2013 KX Mono Amps Rev G.indd 142013 KX Mono Amps Rev G.indd 14 11/13/2012 2:17:26 PM11/13/2012 2:17:26 PM15 Anschluss: Trennen Sie den Anschluss der Fahrzeugbatterie, um einen Kurzschluss zu vermeiden. Schließen Sie dann das Massekabel an den Verstärker an. Verwenden Sie ein kurzes Erdungskabel (maximal 60 cm) und schließen Sie es an eine lack- oder korrosionsfreie Metallstelle an der Fahrzeugkarosserie an. Es wird auch empfohlen, ein weiteres Massekabel mit gleicher (oder größerer) Drahtstärke zwischen dem negativen Pol der Autobatterie und der Fahrzeugkarosserie zu verwenden. Der KX-Verstärker hat zwei RCA-Eingänge mit Eingangsempfi ndlichkeits-Differential, die entweder Hoch- oder Niedrigpegelsignale vom Autoradio empfangen. Kann das Signal mit den Hochpegel-Lautsprecherausgängen am Autoradio an den Verstärker übertragen werden. Stellen Sie den Eingangspegelschalter an der Endplatte des Verstärkers auf „HI“. Crimpen und löten Sie die RCA-Stecker an das Ende des Lautsprecherkabels von den Hochpegel-Lautsprecherausgängen am Autoradio und verbinden Sie das Kabel mit den RCA-Eingängen an der Endplatte des Verstärkers, oder Vereinfachung der Installation, indem Sie ein KICKER ZISL wie unten gezeigt. Alternativ können Sie Ihre Quelle Einheit Cinch-Ausgänge zum KX Verstärker Cinch-Eingänge anschließen. Stellen Sie den Eingangspegelschalter an der Endplatte des Verstärkers auf „LO“. Beide Anschlussmethoden bieten ein N-Pegel-Ausgangssignal am RCA-Ausgang, der das Audiosignal effektiv an andere Verstärker oder Komponenten überträgt. Achten Sie beim Verlegen dieser Audiokabel darauf, dass sie Werks-Kabelbäume und andere Stromkabel nicht berühren. Wenn Sie die Kabel überkreuzen müssen, tun Sie dies in einem 90-Grad- Winkel. Hochpegel- Lautsprecherausgangskabel Zum Verstärker Erdung oder Abschirmung

Kabelseele KICKER ZISL Hochpegel- Lautsprecherausgangskabel ODER Zum Verstärker

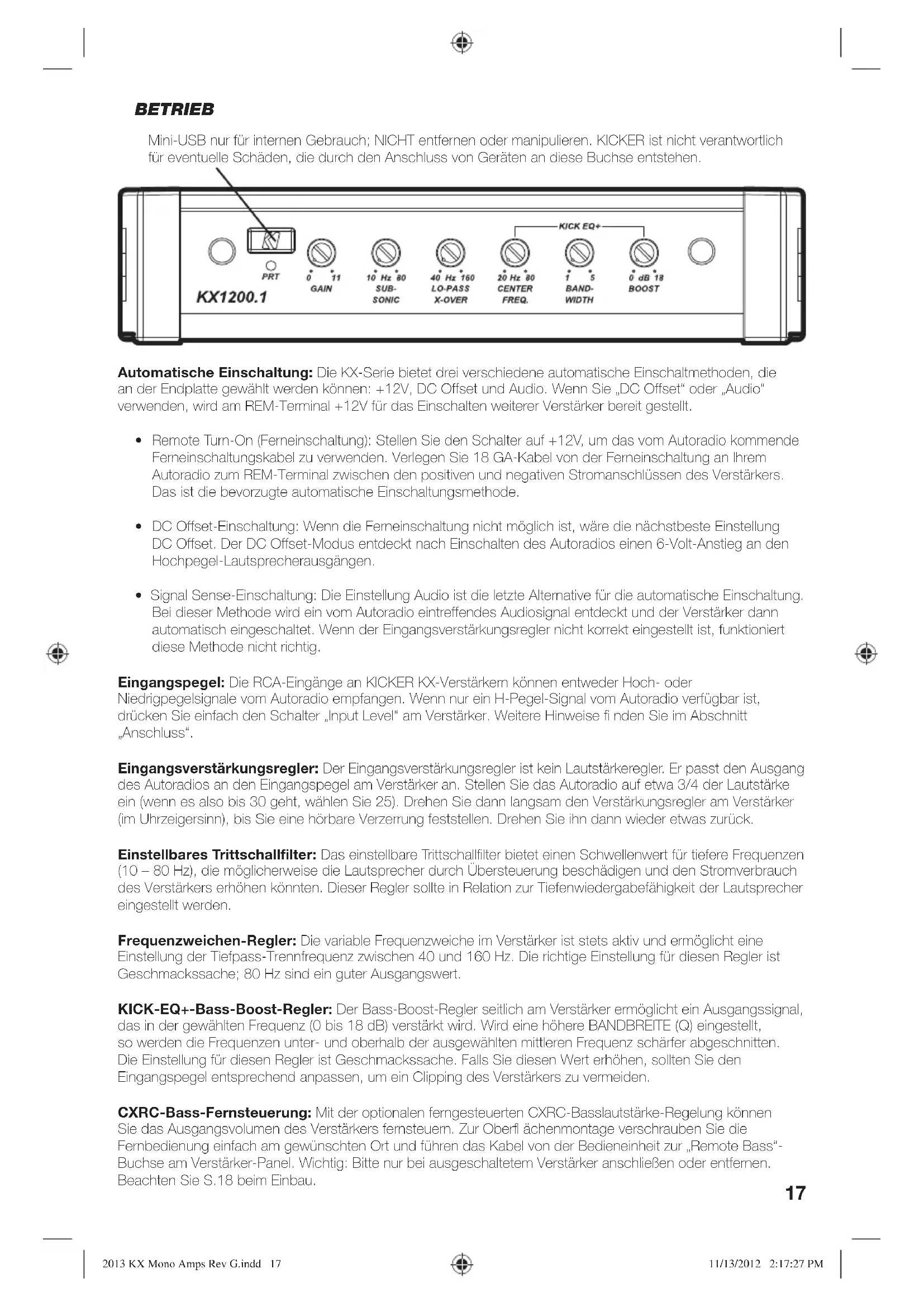

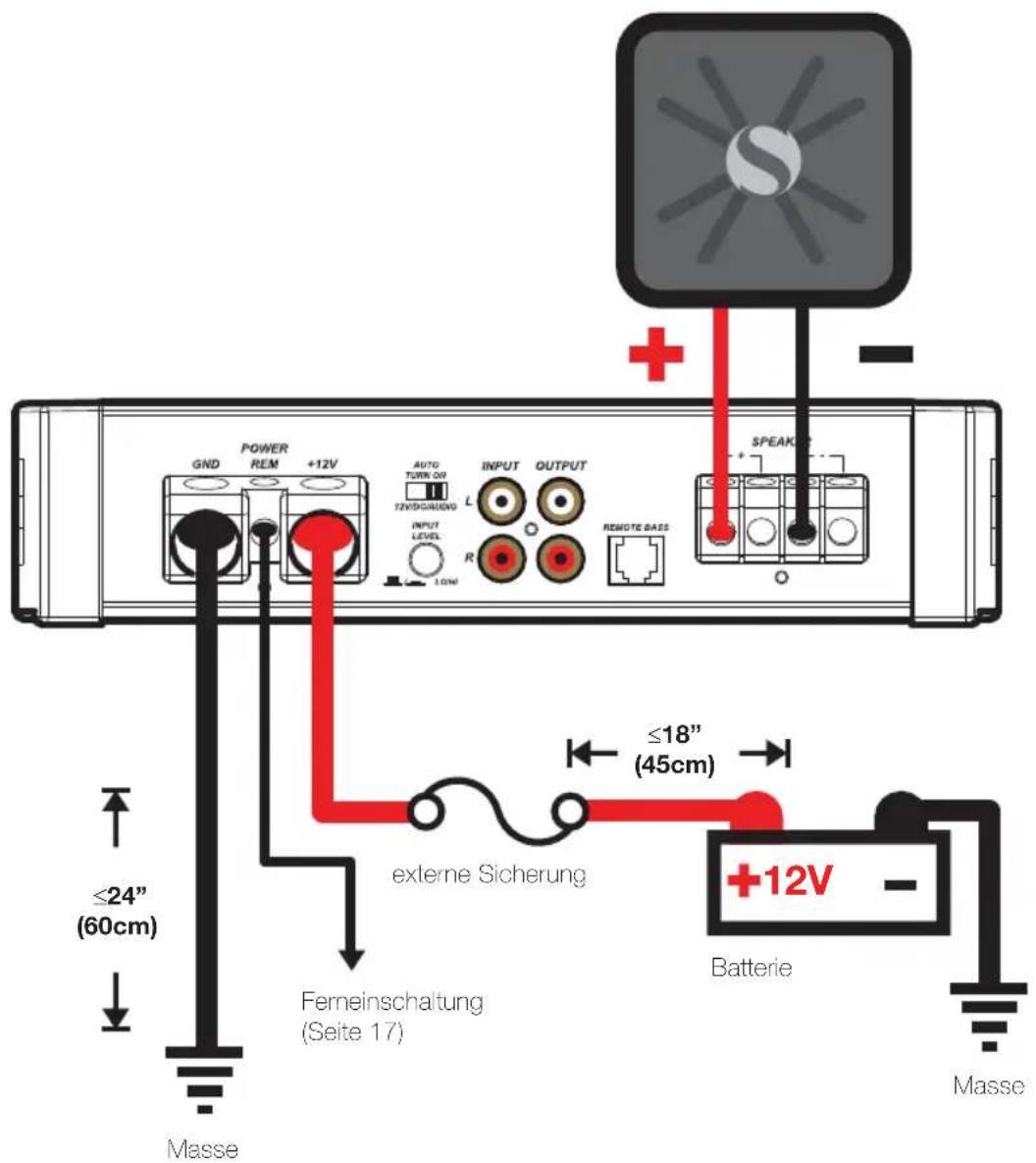

Modell Externe Sicherung (nicht inbegriffen) Massekabel KICKER Verkabelungssatz KX400.1 1 x 60 Ampere 4 GA PK4, CK44, ZCK44 KX800.1 1 x 100 Ampere 4 GA PK4, CK44, ZCK44 KX1200.1 1 x 150 Ampere 1/0 GA PKD1, PWB050 KX1600.1 1 x 150 Ampere 1/0 GA PKD1, PWB050 KX2400.1 1 x 200 Ampere 1/0 GA PKD1, PWB050 Installieren Sie in maximal 45 cm Entfernung von der Batterie eine Sicherung in Reihe mit dem Stromkabel zum Verstärker. Wenn Sie je den Verstärker nach der Installation aus dem Fahrzeug ausbauen müssen, sollte die Masseleitung als letzte vom Verstärker getrennt werden, genau in der umgekehrten Reihenfolge wie bei der Installation. 2013 KX Mono Amps Rev G.indd 152013 KX Mono Amps Rev G.indd 15 11/13/2012 2:17:26 PM11/13/2012 2:17:26 PM16 12V MONO-BETRIEB Minimalimpedanz von 2 Ohm Batterie Ferneinschaltung (Seite 17) Masse Masse 18” (45cm) 24” (60cm) externe Sicherung 2013 KX Mono Amps Rev G.indd 162013 KX Mono Amps Rev G.indd 16 11/13/2012 2:17:27 PM11/13/2012 2:17:27 PM17 Automatische Einschaltung: Die KX-Serie bietet drei verschiedene automatische Einschaltmethoden, die an der Endplatte gewählt werden können: +12V, DC Offset und Audio. Wenn Sie „DC Offset“ oder „Audio“ verwenden, wird am REM-Terminal +12V für das Einschalten weiterer Verstärker bereit gestellt.

• Remote Turn-On (Ferneinschaltung): Stellen Sie den Schalter auf +12V, um das vom Autoradio kommende Ferneinschaltungskabel zu verwenden. Verlegen Sie 18 GA-Kabel von der Ferneinschaltung an Ihrem Autoradio zum REM-Terminal zwischen den positiven und negativen Stromanschlüssen des Verstärkers. Das ist die bevorzugte automatische Einschaltungsmethode.

• DC Offset-Einschaltung: Wenn die Ferneinschaltung nicht möglich ist, wäre die nächstbeste Einstellung DC Offset. Der DC Offset-Modus entdeckt nach Einschalten des Autoradios einen 6-Volt-Anstieg an den Hochpegel-Lautsprecherausgängen.

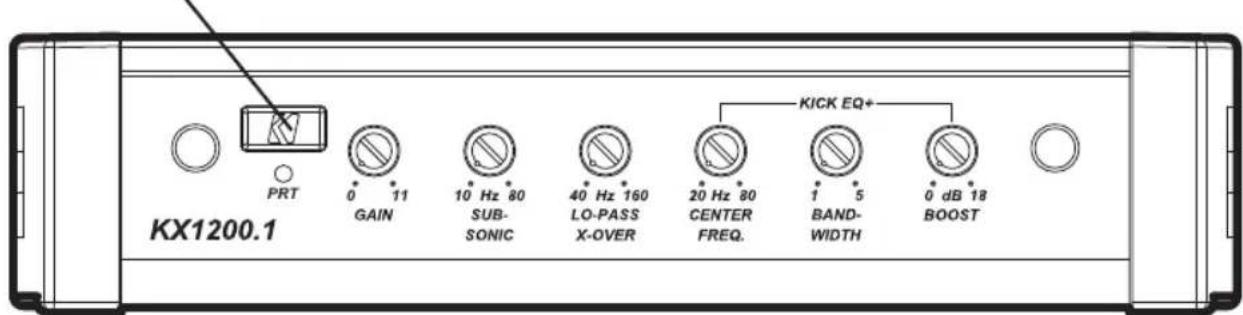

• Signal Sense-Einschaltung: Die Einstellung Audio ist die letzte Alternative für die automatische Einschaltung. Bei dieser Methode wird ein vom Autoradio eintreffendes Audiosignal entdeckt und der Verstärker dann automatisch eingeschaltet. Wenn der Eingangsverstärkungsregler nicht korrekt eingestellt ist, funktioniert diese Methode nicht richtig. Eingangspegel: Die RCA-Eingänge an KICKER KX-Verstärkern können entweder Hoch- oder Niedrigpegelsignale vom Autoradio empfangen. Wenn nur ein H-Pegel-Signal vom Autoradio verfügbar ist, drücken Sie einfach den Schalter „Input Level“ am Verstärker. Weitere Hinweise fi nden Sie im Abschnitt „Anschluss“. Eingangsverstärkungsregler: Der Eingangsverstärkungsregler ist kein Lautstärkeregler. Er passt den Ausgang des Autoradios an den Eingangspegel am Verstärker an. Stellen Sie das Autoradio auf etwa 3/4 der Lautstärke ein (wenn es also bis 30 geht, wählen Sie 25). Drehen Sie dann langsam den Verstärkungsregler am Verstärker (im Uhrzeigersinn), bis Sie eine hörbare Verzerrung feststellen. Drehen Sie ihn dann wieder etwas zurück. Einstellbares Trittschallfi lter: Das einstellbare Trittschallfi lter bietet einen Schwellenwert für tiefere Frequenzen (10 – 80 Hz), die möglicherweise die Lautsprecher durch Übersteuerung beschädigen und den Stromverbrauch des Verstärkers erhöhen könnten. Dieser Regler sollte in Relation zur Tiefenwiedergabefähigkeit der Lautsprecher eingestellt werden. Frequenzweichen-Regler: Die variable Frequenzweiche im Verstärker ist stets aktiv und ermöglicht eine Einstellung der Tiefpass-Trennfrequenz zwischen 40 und 160 Hz. Die richtige Einstellung für diesen Regler ist Geschmackssache; 80 Hz sind ein guter Ausgangswert. KICK-EQ+-Bass-Boost-Regler: Der Bass-Boost-Regler seitlich am Verstärker ermöglicht ein Ausgangssignal, das in der gewählten Frequenz (0 bis 18 dB) verstärkt wird. Wird eine höhere BANDBREITE (Q) eingestellt, so werden die Frequenzen unter- und oberhalb der ausgewählten mittleren Frequenz schärfer abgeschnitten. Die Einstellung für diesen Regler ist Geschmackssache. Falls Sie diesen Wert erhöhen, sollten Sie den Eingangspegel entsprechend anpassen, um ein Clipping des Verstärkers zu vermeiden. CXRC-Bass-Fernsteuerung: Mit der optionalen ferngesteuerten CXRC-Basslautstärke-Regelung können Sie das Ausgangsvolumen des Verstärkers fernsteuern. Zur Oberfl ächenmontage verschrauben Sie die Fernbedienung einfach am gewünschten Ort und führen das Kabel von der Bedieneinheit zur „Remote Bass“- Buchse am Verstärker-Panel. Wichtig: Bitte nur bei ausgeschaltetem Verstärker anschließen oder entfernen. Beachten Sie S.18 beim Einbau. BETRIEB Mini-USB nur für internen Gebrauch; NICHT entfernen oder manipulieren. KICKER ist nicht verantwortlich für eventuelle Schäden, die durch den Anschluss von Geräten an diese Buchse entstehen. 2013 KX Mono Amps Rev G.indd 172013 KX Mono Amps Rev G.indd 17 11/13/2012 2:17:27 PM11/13/2012 2:17:27 PM18

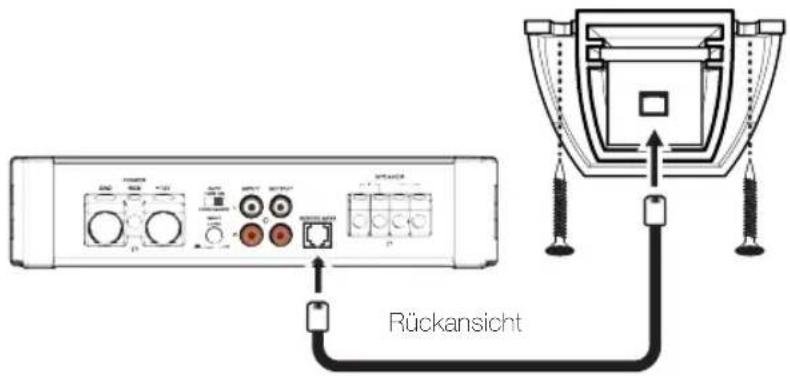

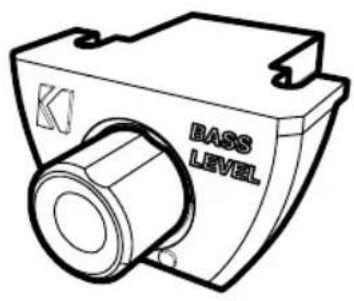

KXRC BASSPEGEL-FERNBEDIENUNG INSTALLATION

Rückansicht Montieren Sie den KXRC-Remote-Regler mit den mitgelieferten Schrauben. PROBLEMBEHEBUNG Wenn der Verstärker nicht zu funktionieren scheint, sollten Sie zuerst offensichtliche Faktoren prüfen, wie durchgebrannte Sicherungen, schlechte oder fehlerhafte Verkabelung, inkorrekte Einstellung des Crossover- Schalters und der Verstärkungsregler etc. Am seitlichen Einschaltfeld des Kicker KX-Verstärkers befi nden sich eine Schutz-LED (PRT). Abhängig vom Einschaltzustand des Verstärkers und des Ladesystems des Fahrzeugs leuchten die LED-Anzeigen rot oder ab. Schutz-LED (PRT) blinkt bei lauter Musik? Die rote (PRT) LED zeigt eine niedrige Batteriespannung an. Prüfen Sie alle Verbindungen im Ladesystem Ihres Fahrzeugs. Sie müssen eventuell die Fahrzeugbatterie aufl aden oder ersetzen oder die Lichtmaschine auswechseln. Schutz-LED (PRT) an, keine Ausgabe?

Der Verstärker ist sehr heiß = Der Überhitzungsschutz ist aktiviert. Testen Sie den Widerstand an den Lautsprecheranschlüssen mit einem VOM-Messgerät (die Diagramme in dieser Anleitung zeigen die empfohlenen Mindestwiderstände und Vorschläge für den Anschluss mehrerer Lautsprecher). Prüfen Sie auch, ob der Verstärker ausreichende Lüftung hat.

Der Verstärker schaltet sich nur während der Fahrt aus = Der Spannungsschutz ist aktiviert. Die Spannung am Verstärker liegt außerhalb des Betriebsbereichs von 10–16 Volt. Lassen Sie das Lade- und Elektriksystem des Fahrzeugs inspizieren.

Der Verstärker erzeugt nur geringe Lautstärke = Die Kurzschluss-Sicherung ist aktiviert. Prüfen Sie, ob Lautsprecherkabel miteinander oder mit der Karosserie Kurzschlüsse erzeugen. Prüfen Sie, ob beschädigte oder unterhalb des Mindestwiderstands funktionierende Lautsprecher vorliegen. Keine Ausgabe aus einem Kanal?

Prüfen Sie den Balanceregler am Autoradio.

Prüfen Sie die RCA- oder Lautsprechereingangskabel und -ausgänge für den Kanal. Lichtmaschine erzeugt bei steigender Motordrehzahl heulendes Geräusch?

Prüfen Sie, ob das RCA- oder Lautsprechereingangskabel defekt ist.

Prüfen Sie den Verlauf des RCA- oder Lautsprechereingangskabels.

Prüfen Sie, ob das Autoradio richtig geerdet ist.

Prüfen Sie die Verstärkungseinstellungen und reduzieren Sie diese ggf. Verringerte Basswiedergabe? Wechseln Sie einen Lautsprecheranschluss an den Stereo-/Subwooferkanälen von Positiv zu Negativ; wenn der Bass nun besser klingt, war der Lautsprecher phasenverschoben. Störung durch Erdung? KICKER-Verstärker sind mit den Autoradios aller Hersteller kompatibel. Manche Autoradios erfordern eventuell weitere Erdung, um Störungen am Audiosignal zu verhindern. Wenn Sie Probleme mit dem Autoradio haben, reicht es meist, ein Massekabel von den RCA-Ausgängen am Autoradio zur Karosserie zu verlegen. ACHTUNG: Wenn Sie das Auto mit Starthilfekabel starten, müssen Sie sicherstellen, dass die Kabel korrekt angeschlossen sind. Falsche Anschlüsse können zu einem Durchbrennen der Verstärkersicherung und einem Ausfall anderer wichtiger Systeme im Fahrzeug führen. 2013 KX Mono Amps Rev G.indd 182013 KX Mono Amps Rev G.indd 18 11/13/2012 2:17:28 PM11/13/2012 2:17:28 PM19 Wenn Sie weitere Fragen zur Installation oder zum Betrieb Ihres neuen KICKER-Produkts haben, setzen Sie sich bitte mit Ihrem autorisierten KICKER-Fachhändler in Verbindung. Weitere Installationshinweise fi nden Sie, indem Sie auf der KICKER-Startseite (www.kicker.com) auf die Registerkarte SUPPORT klicken. Wählen Sie das Register TECHNICAL SUPPORT und dann das gewünschte Thema, um die entsprechenden Informationen anzuzeigen oder herunterzuladen. Wenn Sie spezifi sche oder nicht beantwortete Fragen haben, erreichen Sie den Kundendienst unter [e-mail] oder telefonisch unter [phone]. KX400.1 200 x 1 @ 4 ohms, 14,4V GS, 1% Klirrfaktor, CEA-2006B (Watts) Rauschabstand -75dB CEA-2006B (ref: 1W, A-gewichtet) KX800.1 400 x 1 @ 4 ohms, 14,4V GS, 1% Klirrfaktor, CEA-2006B (Watts) Rauschabstand -75dB CEA-2006B (ref: 1W, A-gewichtet) KX1200.1 600 x 1 @ 4 ohms, 14,4V GS, 1% Klirrfaktor, CEA-2006B (Watts) Rauschabstand -75dB CEA-2006B (ref: 1W, A-gewichtet) KX1600.1 800 x 1 @ 4 ohms, 14,4V GS, 1% Klirrfaktor, CEA-2006B (Watts) Rauschabstand -75dB CEA-2006B (ref: 1W, A-gewichtet) KX2400.1 1200 x 1 @ 4 ohms, 14,4V GS, 1% Klirrfaktor, CEA-2006B (Watts) Rauschabstand -75dB CEA-2006B (ref: 1W, A-gewichtet) 2013 KX Mono Amps Rev G.indd 192013 KX Mono Amps Rev G.indd 19 11/13/2012 2:17:32 PM11/13/2012 2:17:32 PM20 Modèle: KX400.1 KX800.1 KX1200.1 KX1600.1 KX2400.1 Alimentation RMS à 14,4V, 4 mono, 1% THD+N à 14,4V, 2 mono, 1% THD+N 200W x 1 400W x 1 400W x 1 800W x 1 600W x 1 1200W x 1 800W x 1 1600W x 1 1200W x 1 2400W x 1 Longueur | en [cm] 8 [20,4] 9 9/16 [24,4] 9 9/16 [24,4] 11 3/16 [28,4] 15 1/2 [39,4] Spécifi cations communes à tous les modèles : Hauteur | en [cm] 2 1/8 [5,5] Largeur | en [cm] 8 5/16 [21] Courbe de résonance ± 1dB 10Hz–160Hz Rapport signal/bruit >95dB, Niveau acoustique pondéré A, cf. : puissance nominale Sensibilité d’Entrée Niveau bas : 125 mV–5 V Niveau élevé : 250mV-10V Répartiteur électronique Variable faible fréquence 40 Hz à 160 Hz, 12 dB/octave Amplifi cateur de basses fréquences Paramétrique 20-80Hz; variable Q: 1 à 5; Amplifi cation variable, 0-18dB Filtre subsonique Variable 10Hz à 80Hz, 24 dB/octave Basse à distance Oui
