KX100.2 - Autoradio KICKER - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio-Verstärker (2-Kanal)
Marke	KICKER
Modell	KX100.2
RMS-Leistung (4 Ω Stereo)	2 x 35 W (14,4 V, ≤1 % THD+N)
RMS-Leistung (2 Ω Stereo)	2 x 50 W (14,4 V, ≤1 % THD+N)
RMS-Leistung (4 Ω Mono)	1 x 100 W (14,4 V, ≤1 % THD+N)
Frequenzgang	20 Hz – 20 kHz (±0,5 dB)
Eingangsempfindlichkeit (N-Pegel)	170 mV – 5 V
Eingangsempfindlichkeit (H-Pegel)	340 mV – 10 V
Rauschabstand	> 95 dB (A-gewichtet)
Integrierter Crossover	12 dB/Oktave, fest bei 80 Hz (Hochpass, Tiefpass oder Bypass)
KickBass Boost	Variabel 0 – 12 dB bei 40 Hz
Schutzschaltung	SORT (Kurzschluss, Überspannung, Verpolung, Übertemperatur)
Stromversorgung	12 V DC (Betriebsbereich 9–16 V)
Empfohlene Sicherung	15 A (extern, innerhalb 45 cm der Batterie)
Abmessungen (L x B x H)	22,45 x 25,7 x 6,35 cm
Garantie	2 Jahre bei Kauf von autorisiertem KICKER-Händler
Besondere Merkmale	Goldbeschichtete Anschlüsse, SAMS (gleichzeitiger Stereo-/Monobetrieb), MOSFET-Netzteil
Installation	Masse zuerst anschließen, zuletzt trennen; ausreichende Belüftung sicherstellen
Wartung und Reinigung	Reinigung mit trockenem Tuch; keine Flüssigkeiten verwenden
Sicherheitshinweise	Vor Verkabelungsarbeiten Batterie abklemmen; nur einen Eingang gleichzeitig verwenden; Montage auf stabiler, nicht heißen Oberfläche
Ersatzteile und Reparatur	Ersatzteile über autorisierte KICKER-Händler; Reparatur nur durch Fachpersonal
Allgemeine Informationen	Bedienungsanleitung als PDF auf notice-facile.com verfügbar

Häufig gestellte Fragen - KX100.2 KICKER

Wie stelle ich die Verstärkung richtig ein?

Stellen Sie die Lautstärke des Autoradios auf etwa 3/4 der maximalen Lautstärke ein. Drehen Sie dann langsam den Verstärkungsregler im Uhrzeigersinn, bis Sie hörbare Verzerrung bemerken, und drehen Sie ihn etwas zurück.

Was bedeutet die rote LED am Verstärker?

Eine rote LED zeigt an, dass die SORT-Schutzschaltung aktiv ist. Mögliche Ursachen: Überhitzung, Spannungsabfall, Kurzschluss oder zu niedrige Lautsprecherimpedanz.

Kann ich den Verstärker mit nur einem Kanal betreiben?

Ja, durch Brückenbetrieb (Mono) kann ein einzelner Lautsprecher mit einer Mindestimpedanz von 4 Ω angeschlossen werden.

Wie schließe ich einen Subwoofer an?

Schalten Sie den Crossover-Schalter auf 'LO' (Tiefpass) und verbinden Sie den Subwoofer mit den Lautsprecheranschlüssen im Brückenbetrieb (Mono). Achten Sie auf die korrekte Impedanz (mindestens 4 Ω).

Was ist der SAMS-Modus?

Der SAMS-Modus (Stereo And Mono Simultaneously) erlaubt den gleichzeitigen Betrieb eines Mono-Subwoofers und zwei Stereo-Lautsprechern bei entsprechender Impedanz (4 Ω Mono, 2 Ω Stereo).

Welche Art von RCA-Kabeln sollte ich verwenden?

Verwenden Sie Twisted-Pair-Kabel zur Rauschverminderung. Verlegen Sie sie getrennt von Stromkabeln und kreuzen Sie diese im 90-Grad-Winkel.

Warum schaltet sich der Verstärker während der Fahrt aus?

Möglicherweise liegt ein Spannungsschutz vor. Die Spannung am Verstärker liegt außerhalb des Betriebsbereichs von 9-16 Volt. Lassen Sie das elektrische System des Fahrzeugs prüfen.

Wie kann ich Störungen wie Motorheulen vermeiden?

Überprüfen Sie die Masseverbindung des Radios und des Verstärkers, verlegen Sie RCA-Kabel getrennt von Stromkabeln und reduzieren Sie ggf. die Verstärkung.

Kann ich den Verstärker an ein Werksradio anschließen?

Ja, nutzen Sie die Hochpegel-Eingänge (H-Pegel), wenn das Werksradio keine RCA-Ausgänge besitzt. Verwenden Sie nicht gleichzeitig Hoch- und Niedrigpegel-Eingänge.

Wie reinige ich den Verstärker?

Reinigen Sie das Gehäuse mit einem trockenen Tuch. Verwenden Sie keine Flüssigkeiten, um Schäden an der Elektronik zu vermeiden.

BEDIENUNGSANLEITUNG KX100.2 KICKER

Bitte nehmen Sie sich einen Moment Zeit und schreiben Sie unten die nötigen Informationen auf. Es ist auch empfehlenswert, zu Referenzzwecken die Originalquittung oder eine Kopie davon beizufügen.

Wenn Sie aus irgendeinem Grund während der Garantieperiode für diesen Verstärker den Kundendienst in Anspruch nehmen, müssen Sie Kicker diese Informationen und eine Kopie der Quittung vorlegen, um Ihre Garantie nachzuweisen.

HEBEN SIE IHRE QUITTUNG IMMER AUF!

Serie KX.2

Verstärker - Benutzer- handbuch

KX100.2

Herzlichen Glückwunsch!

Sie haben gerade die neueste Verstärkertechnologie erworben, die den berühmten Namen KICKER trägt. Ihr Verstärker der Serie KICKER KX ist so konstruiert, dass er Ihnen jahrelang problemlose Leistung bieten wird. Dieses Installationshandbuch enthält wichtige Informationen darüber, wie Sie Ihren neuen Verstärker der KX-Serie optimal einsetzen.

Vielen Dank, dass Sie KICKER gewählt haben! Viel Spaß!

Händlername:

Kaufdatum:

Verstärker-Modellnummer:

Verstärker-Seriennummer:

FEATURES

Niedrigimpedanz-Betrieb Stabil an 2 Ohm Stereo oder 4 Ohm Mono.

SORT-Schutzschaltung (Short circuit, Over-voltage, Reverse polarity, Thermal) Schützt den Verstärker vor Beschädigung und Fehlbetrieb.

MOSFET-Netzteil Garantiert hocheffizienten Betrieb.

KickBass Variable Bass-Boosterschaltung bietet bis zu 12 dB Boost bei 40 Hz.

Integrierter Crossover 12 dB fester Hochpass oder Tiefpass bei 80 Hz. Für Betrieb im gesamten Spektrum deaktivierbar.

Hoch- und Niedrigpegel-Eingänge Ermöglicht Anschluss an verschiedene Quellen, wie etwa: Nachrüst-Stereos, Werksradios, DVD-Spieler, Videokassetten-Spieler etc.

Spezielle goldbeschichtete Anschlüsse Garantieren maximale Leistungsübertragung und Dämpfung.

SAMS (Stereo And Mono Simultaneously) Verstärker kann gleichzeitig mit Mono-Brücke und Stereo betrieben werden.

Zweijährige Garantie Bei Kauf von einem autorisierten KICKER-Fachhändler.

Einbau

Bei der Auswahl des Einbauorts für den Kicker-Verstärker ist darauf zu achten, dass dieser strukturell stabil ist und dass sich nichts dahinter befindet, was durch die Schrauben beschädigt werden könnte. Suchen Sie nach Kabeln, Bremsleitungen, Benzinleitungen, Benzintanks etc.

Alle Verstärker erzeugen im normalen Betrieb Wärme. Suchen Sie eine Stelle, die für ausreichende Lüftung des Verstärkers sorgt. Denken Sie auch daran, dass die Lufttemperatur im Kofferraum eines Fahrzeugs 60 °C überschreiten kann. Ein hier eingebauter Verstärker erfordert möglicherweise zusätzliche Kühlung, wie durch Ventilatoren oder Entlüftung, um kühle Betriebstemperaturen zu erreichen.

Entfernen Entfernen

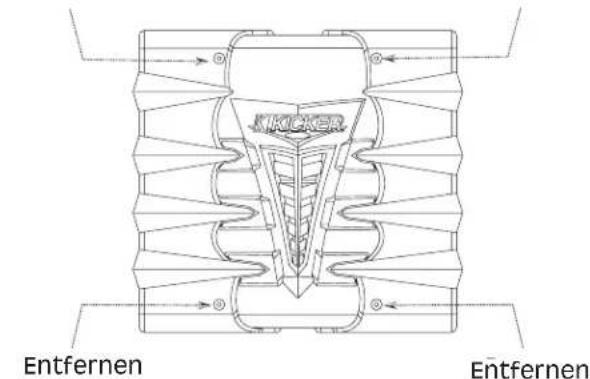

Jetzt können Sie den Verstärker einbauen. Entfernen Sie die EndKaps des Verstärkers mit dem beiliegenden 3-mm-Inbusschlüssel. Sie haben dann Zugriff auf die Montagelöcher und alle Verkabelungsverbindungen.

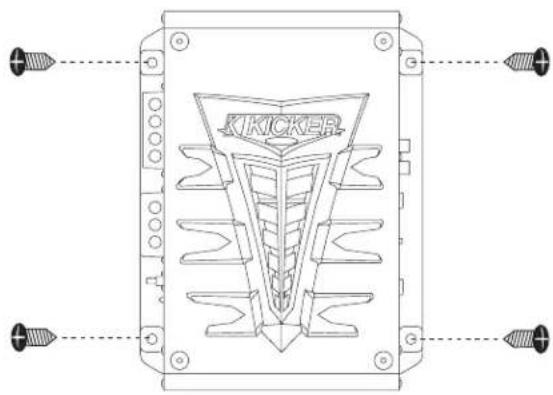

Bohren Sie nach Entfernen der EndKaps vier Löcher mit einem 7/64"-Bohrer und verwenden Sie die beiliegenden № 8-Schrauben zur Montage des Verstärkers.

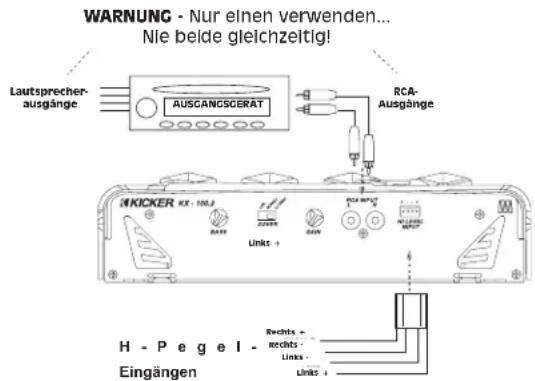

Das Signal kann über die N-Pegel-RCA-Eingangsanschlüsse oder die H-Pegel-Lautsprecheranschlüsse in den Verstärker eingespeist werden. Die Verwendung der N-Pegel-RCA-Anschlüsse ist vorzuziehen. Verwenden Sie die H-Pegel-Eingänge nur dann, wenn das Autoradio keine N-Pegel-RCA-Ausgänge besitzt.

Für alle Installationen wird zur Rauschverminderung die Verwendung von Twisted-Pair-Kabeln empfohlen. Achten Sie beim Verlegen dieser Kabel im Fahrzeug darauf, dass sie Werks-Kabelbäume und andere Stromkabel nicht berühren. Wenn Sie eines dieser Kabel überqueren müssen, sollte dies in einem 90-Grad-Winkel geschehen, um mögliche Störprobleme zu reduzieren.

Bei der Arbeit mit Stromanschlüssen sollten Sie immer die Batterie abtrennen, um Unfälle zu vermeiden.

Das Massekabel sollte als Erstes am Verstärker angeschlossen werden, vor allen anderen Anschlüssen. Dieses Kabel sollte möglichst kurz sein (60 cm oder weniger) und mit einem von Lack oder Rost freiem Metallteil der Karosserie verbunden werden. Verwenden Sie die gleiche Drahtstärke wie sie für das Stromkabel des Verstärkers zur Batterie empfohlen wird. Es wird auch empfohlen, ein weiteres Massekabel mit gleicher (oder größerer) Drahtstärke zwischen dem negativen Pol der Autobatterie und der Karosserie zu verwenden.

Wenn Sie je den Verstärker nach der Installation aus dem Fahrzeug ausbauen müssen, sollte die Masseleitung als letzte vom Verstärker getrennt werden, genau in der umgekehrten Reihenfolge wie bei der Installation.

Innerhalb eines Abstands von 45 cm von der Batterie muss eine Sicherung installiert werden, um das Stromkabel zum Verstärker zu schützen. Die Sicherung sollte mindestens den gleichen Wert wie im Verstärker besitzen, aber die Kapazität des Kabels nicht überschreiten. Die Tabelle weiter unten zeigt Empfehlungen für Kabelgröße und Sicherungen.

Modell Sicherungsgröße Kabelgröße

KX100.2 15A 8GA

Systemdiagramm

Die folgenden Diagramme zeigen die häufigsten Konfigurationen für Kicker-Verstärker der KX-Serie.

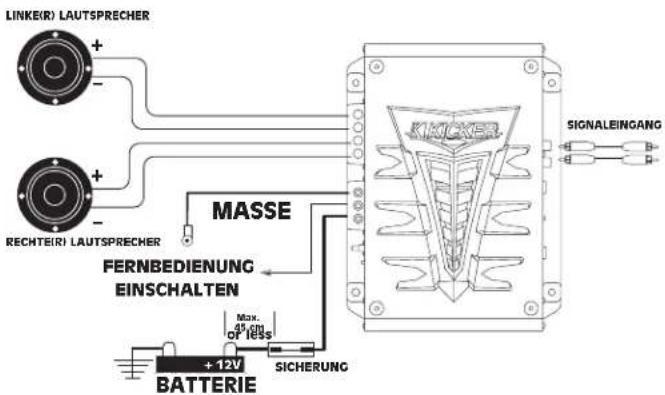

ZWEIKANALBETRIEB (STEREO)

Verstärker der Serie KX.2 können bei einer Mindestimpedanz von 2 Ohm pro Kanal in Stereo betrieben werden.

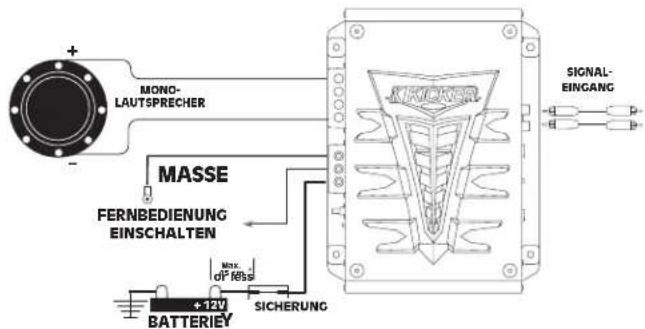

BRÜCKENBETRIEB (MONO)

Verstärker der Serie KX.2 können bei einer Mindestimpedanz von 4 Ohm pro Kanal im Brückenbetrieb eingesetzt werden.

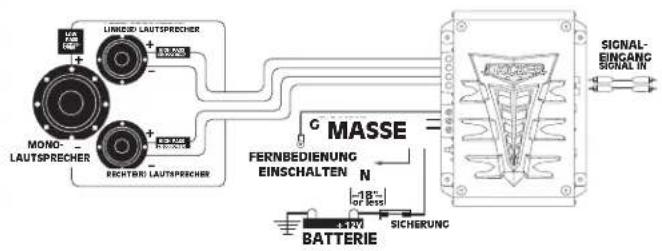

STEREO UND MONO SIMULTAN (SAMS)

Verstärker der Serie KX.2 können unter Verwendung passiver Crossover gleichzeitig bei einer Mindestimpedanz von 4 Ohm im Monobetrieb und 2 Ohm im Stereobetrieb eingesetzt werden.

Navigation

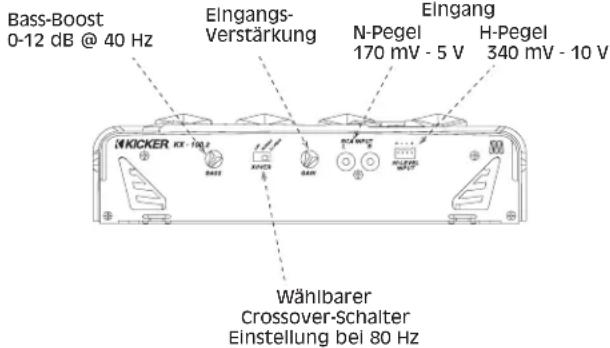

Ihr Kicker-Verstärker besitzt zwei Drehregler und einen Schalter an der Rückwand. Diese Regler garantieren die Zuverlässigkeit und Leistung des Verstärkers und müssen deshalb korrekt eingestellt werden.

CROSSOVER-SCHALTER

CROSSOVER-SCHALTEREINSTELLUNG NIE BEI EINGESCHALTETEM SYSTEM ÄNDERN!

Der Schalter an der Rückwand (neben den RCA-Buchsen) dient zur Einstellung des internen Crossover. In der Position OFF leitet der Verstärker den vollen Signalbereich an die Lautsprecher weiter. Verwenden Sie die Position LO, wenn ein Subwoofer angeschlossen ist. Die Position HI sollte gewählt werden, wenn Lautsprecher angeschlossen sind, die kein Sub-Bass-Signal empfangen sollen.

VOR ERSTMALIGEM EINSCHALTEN DES SYSTEMS SICHERSTELLEN, DASS

DIE DREI DREHREGLER OBEN AM VERSTÄRKER GANZ GEGEN DEN UHRZEIGERSINN GEDREHT SIND!

VERSTÄRKUNGSREGLER

Danken Sie daran, dass der Verstärkungsregler kein Lautstärkeregler ist, sondern den Ausgang des Autoradios an den Eingangspegel des Verstärkers anpasst und deshalb korrekt eingestellt sein muss, um optimale Leistung zu erzielen. Eine Einstellung ganz oben oder unten ist nicht unbedingt die beste. Stellen Sie das Autoradio auf etwa 3/4 der Lautstärke ein (z.B. wenn das Autoradio bis 30 geht, stellen Sie es auf 25 ein). Drehen Sie dann langsam den Verstärkungsregler am Verstärker (im Uhrzeigersinn), bis Sie eine hörbare Verzerrung feststellen. Drehen Sie ihn dann wieder etwas zurück.

Crossover-Regler

Wo Sie den Crossover einstellen ist sehr subjektiv und kann an Ihr Hörverhalten bzw. Ihre Lautsprecheranforderungen angepasst werden.

Bass-Boost

Der Regler BASS BOOST dient dazu, die Ausgabe bei 40 Hz zu steigern. Die Einstellung für diesen Regler ist subjektiv. Wenn Sie ihn allerdings anheben, müssen Sie auch den Verstärkungsregler wieder anpassen, um ein Clipping des Verstärkers zu vermeiden.

STÖRUNGSBESEITIGUNG

Wenn der Verstärker nicht zu funktionieren scheint, sollten Sie zuerst offensichtliche Faktoren prüfen, wie durchgebrannte Sicherungen, schlechte oder fehlerhafte Verkabelung, inkorrekte Einstellung des Crossover-Schalters und der Verstärkungsregler etc.

An der Rückwand Ihres Kicker-Verstärkers der Serie KX befindet sich eine LED, die je nach Status rot oder grün aufleuchtet. Wenn die LED grün aufleuchtet, zeigt dies, dass der Verstärker eingeschaltet ist und fehlerfrei läuft. Wenn die LED rot wird, zeigt dies, dass die Schutzschaltung (SORT) aktiviert ist.

Die Stromanzeige an der Oberseite des Verstärkers, die das Modellschild erleuchtet, erfüllt die gleiche Funktion wie die grüne LED.

○ LED aus, kein Ton:

Testen Sie mit einem Volt-Ohm-Messgerät (VOM) Folgendes:

⇒+12-Volt-Batterieklemme (Wert sollte +12 V bis +16 V betragen).
⇒Fernbedienungs-Klemme (Wert sollte +12 V bis +16 V betragen).
→Masseanschluss.

○ LED ist GRÜN, kein Ton:

→RCA-Verbindungen prüfen.
→Lautsprecherausgänge mit funktionierendem Lautsprecher testen.
⇒Als funktionsfähig bekanntes Autoradio verwenden.
⇒Mit VOM-Gerät in AC-Position Signal an RCA-Kabel prüfen.

○ LED ist ROT, kein Ton:

1.) Verstärker ist sehr heiß.
⇒ Der Überhitzungsschutz ist aktiviert. Testen Sie an den Lautsprecher-Terminals die korrekte Impedanz. Prüfen Sie auch, ob der Verstärker ausreichende Lüftung hat.

2.) Verstärker schaltet sich nur während der Fahrt aus.

⇒ Der Spannungsschutz ist aktiviert. Die Spannung am Verstärker liegt außerhalb des Betriebsbereichs von 9-16 Volt. Lassen Sie das elektrische System des Fahrzeugs untersuchen.

3.) Der Verstärker erzeugt nur geringe Lautstärke.

⇒Die Kurzschluss-Sicherung ist aktiviert. Prüfen Sie, ob Lautsprecherkabel miteinander oder mit der Karosserie Kurzschlüsse erzeugen. Dies kann auch durch beschädigte Lautsprecher oder den Betrieb unterhalb der Mindestimpedanz verursacht werden.

○ Keine Ausgabe aus einem Kanal:

⇒Überprüfen Sie den Balanceregler am Autoradio.
⇒Überprüfen Sie die RCA- und Lautsprecherverbindungen für diesen Kanal.
⇒ Tauschen Sie rechte und linke RCA-Anschlüsse. Wenn das Problem auf der anderen Seite erscheint, liegt ein defektes RCA-Kabel oder ein Problem beim Autoradio vor.
⇒ Tauschen Sie rechte und linke Lautsprecheranschlüsse. Wenn das Problem auf der anderen Seite erscheint, liegt ein defektes Lautsprecherkabel oder ein defekter Lautsprecher vor.

○ Lichtmaschinenstörung (Heulgeräusch, das mit der Drehzahl des Motors wechselt):

⇒Prüfen Sie, ob ein RCA-Kabel beschädigt ist.
⇒Überprüfen Sie das Verlegen des RCA-Kabels.
⇒Prüfen Sie die korrekte Erdung des Autoradios.
⇒Prüfen Sie die Verstärkungseinstellung, drehen Sie sie ggf. niedriger.

○ Schlechter Stereoklang oder verringerte Basswiedergabe:

⇒Prüfen Sie die Phasenausrichtung des Systems, indem Sie den Balanceregler von links nach rechts drehen. Wenn es auf einer Seite mehr Basswiedergabe gibt, prüfen Sie, ob die Lautsprecherkabel richtig an die positiven bzw. negativen Terminals angeschlossen sind. Wechseln Sie ggf. die Anschlüsse für einen Kanal.

VORSICHT: Wenn Sie das Auto mit Starthilfekabel starten, müssen Sie sicherstellen, dass die Kabel korrekt angeschlossen sind. Falsche Anschlüsse können zu einem Durchbrennen der Verstärkersicherung und einer Beschädigung anderer Systeme im Fahrzeug führen.

Wenn Sie weitere Fragen über die Installation und den Betrieb Ihres neuen KICKER-Verstärkers haben, wenden Sie sich bitte an den autorisierten KICKER-Fachhändler in Ihrem Gebiet. Sie können auch unsere Webseite bei www.Kicker.com besuchen.

LEISTUNG

Modell KX100.2

RMS-Leistung

In Watt, alle Kanäle betrieben

@ 14,4 V, 4 Stereo, ≤1 % Klirrfaktor (THD+N) 2 x 35

@ 2 Stereo, ≤ 1 % Klirrfaktor (THD+N) 2 x 50

@ 4 Mono, ≤ 1 % Klirrfaktor (THD+N) 1 x 100

@ 12,5 V, 4 Stereo, 0,085 % Klirrfaktor (THD+N) 2 x 25

@ 2 Stereo, 0,5 % Klirrfaktor (THD+N) 2 x 40

@ 4 Mono, 0,5 % Klirrfaktor (THD+N) 1 x 80

Länge mit EndKaps 8,84" (22,45 cm)

Daten des KX100.2

Höhe: 6,35 cm

Breite: 25,7 cm

Frequenzgang: 20 Hz - 20 KHz, +/- 0,5 dB

Eingangsempfindlichkeit: 170 mV - 5 V N-Pegel, 340 mV -10 V H-Pegel

Rauschabstand: > 95 dB, A-gewichtet, re: Nennleistung

Elektronischer Crossover: Hochpass, Tiefpass oder Bypass, Fest bei @ 80 Hz, 12 dB/Oktave

KickBass-Boost: Variabel von 0 bis +12 dB Boost bei 40 Hz

INTERNATIONALE GARANTIE

Nehmen Sie mit Ihren internationalen Kicker-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihrem Land zu erfahren.

KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das Ihren Ohren mehr, als ein nicht verzerrtes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellung bitte vernünftig!

Notizen

Nummern des Pizzadiensts

KX-VERSTÄRKER

©2003 STILLWATER DESIGNS • P.O. BOX 459 • STILLWATER, OK 74076 USA • 405.624.8510 • WWW.KICKER.COM
