BEDIENUNGSANLEITUNG Crossover CX 4 R CALIBER

Wir danken Ihnen, daß Sie sich für ein Caliber-Produkt entschieden haben. Mit thisem Kauf haben sie sich zum hochsten Qualitätsmaßstab in der Car-Audio-Technik besteht. Caliber möchte Ihnen ein optimes Produkt bieten und bemüht sich consequent, die Zufriedenheit seiner Kunden stetig zu steigern. Ihr Caliber-System CX4R wird ihren den sachgemäß Einbau durch jahrelange hochwertige Wiedergabe danken. Bevor Sie das Gerat in ihrem Fahrzeug montieren, lessen Sie bereitsitte diese Bedienungsanleitung sorgfältig und voll-ständig durch, um Schäden am Fahrzeug zu vermeiden und eine optimale Leistung ihrer Audio-Anlage zu erzielen.

Caliber-Gewährleistung

Bei unseren Produkten handelt es sich um hochwertige technische Systeme.Wir empfehlen dazu nachdrücklich, den Einbau Ihres Frequenzweichen-Systems durch eine Caliber-Vertragswerkstatt vornehmen zu halten. Bei sachgemäßem Einbau durch die Fachwerkstatt gewährren wir eine Garantie von 12 Monaten ab dem Kaufdatum.

Falls Sie das System lieber selbst montieren möchten, wünschen wir Ihr naben bei viel Spaß und Erfolg. Um optimale Ergebnisse zu erziellen, befolgen Sieitte unbedingt die in dieser Anleitung enthaltenen Hinweise. Wir konnen in thisem Fall allerdings nur eine eingeschränkte Gewährleistung von 30 Tagen ab dem Kaufdatum übernehmen.

Caliber-Zubehör

Damit these System seine überlegene Leistung voll entwickeln kann, müssen Spanningsversorgung, Signalquellen, Lautspricher und Verbindungstechnik von hochster Qualität sein. In thisem Zusammenhang erlauben wir uns den Hinweis auf unser umfassendes Angebot von Car-Audio-Komponenten. Das Caliber-Produktprogramm umfasst ähnliche Systemteile, die Sie zur optimalen HiFi-Wiedergabe im Auto benöttigen, d.h. alle Komponenten, die nicht zum Fahrzeug selbst gehoren. Verwendten Sie daher auch zum Anschluß des Geräts nach Möglichkeit nur Caliber-Originalteile und Fragen Sie ihren örtlichen Caliber-Vertragshänder nach unseren Zubehörprogramm.

Wichtiger Hinweis

Die Leistung und Zuverlösigkeit ihrer Caliber Freqenzweichen-Systems CX4R hangt entscheidend von dem sachgemäßen Einbau und der Qualität der verwendenten Komponenten ab. Falls Sie Zweifel oder Fragen zur Installation des Systems haben sollenen, wenden Sie sichitte jederzeit an ihren Caliber-Fachhandler.

Die Mitglieder des Caliber-Handlernetes sind aufgrund ihrer besonderen CarAudio-Qualification ausgewähl und in Beratung und Kundendienst geschult. Sie konnen ihre Fragen kompetent beantwerten und informieren Sie auch gern über die aktuelle Caliber-Produktentwicklung.

CALIBER AVIO TECHNOLOGY

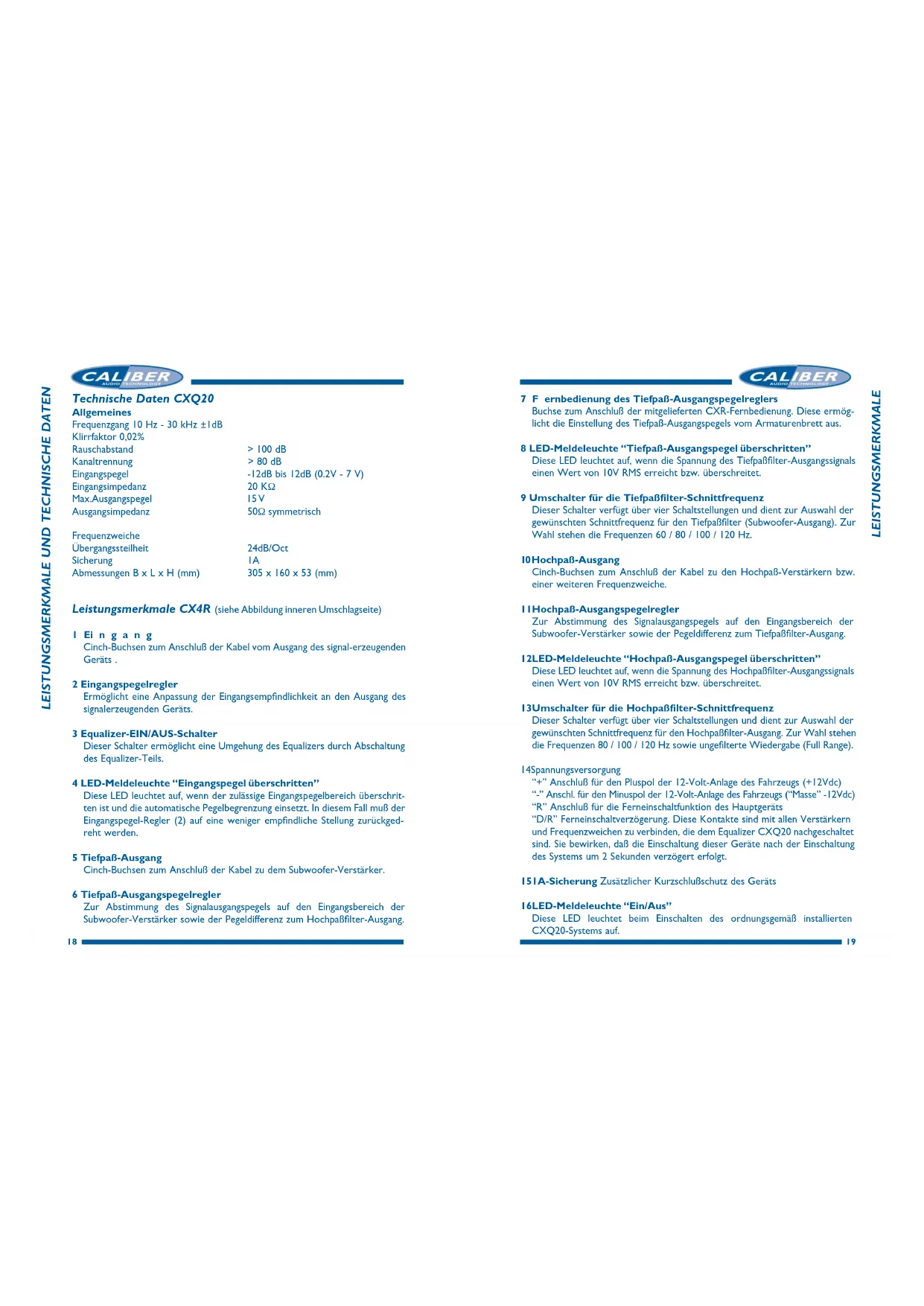

Technische Daten CXQ20
Allgemeine
Frequenzgang 10 Hz - 30 kHz ±1dB
Klirr faktor 0,02%
Rauschabstand	>100 dB
Kanaltrrennung	>80 dB
Eingangspiegel	-12dB bis 12dB (0.2V - 7 V)
Eingangsimpedanz	20 KΩ
Max.Ausgangspiegel	15 V
Ausgangsimpedanz	50Ω symmetrisch
Frequenzweiche
Übergangssteilheit	24dB/Oct
Sicherung	IA
Abmessungen B × L × H (mm)	305 × 160 × 53 (mm)

Leistungsmerkmale CX4R (siehe Abbildung inneren Umschlagseite)

I Eingang Cinch-Buchsien zum Anschluß der Kabel vom Ausgang des signal-erzeugenden Gerats.
2 Eingangspiegelregler
Ermögliche eine Anpassung der Eingangsempfindlichkeit an den Ausgang des signalerzeugenden Geräts.
3 Equalizer-EIN/AUS-Schalter
Dieser Schalter erhögt eine Umgebung des Equalizers durch Abschaltung des Equalizer-Teils.
4 LED-Meldeleuche "Eingangsgepel überschritten"
These LED leuchtet auf, wenn der zulässige Eingangsgepelbereich überschritten ist und die automatische Pegelbegrenzung einsetzt. In thisem Fall muß der Eingangsgepel-Regler (2) auf eine weniger empfindliche Stellung zusückgerecht werden.
5 Tiefpa-BAusgang Cinch-Buchsen zum AnschluB der Kabel zu dem Subwoofer-Verstärker.
6 Tiepfa*Ausgangspegelregler Zur Abstimmung des Signalausgangspegels auf den Eingangsbereich der Subwoofer-Verstarker sowie der Pegeldifferenz zum Hochpafliter-Ausgang.

7 Fernbedienung des Tiephaus-Ausgangspelegreglers Buchse zum Anschlu der mitgelieferten CXR-Fernbedienung. Diese ermöglich die Einstellung des Tiephaus-Ausgangspegels vom Armaturen Brett aus.

8 LED-Meldeleuche "Tiefpaß-Ausgangspegel überschritten" These LED leuchtet auf, wenn die Spannung des Tiefpaßfilter-Ausgangssignals einen Wert von 10V RMS erreicht bzw. überschreit.

9 Umschalter für die Tiepaβfilter-Schnittfrequenz
Dieser Schalter verfügt über vier Schaltstellungen und dient zur Auswahl der gewünschten Schnittfrequenz für den Tiepaβfilter (Subwoofer-Ausgang). Zur Wahl stehen die Frequenzen 60 / 80 / 100 / 120 Hz.

10Hochpaß-Ausgang Cinch-Buchsen zum Anschluß der Kabel zu den Hochpaß-Verstärkern bzw. einer weiteren Freqenzweiche.

11 HochpaB-Ausgangspiegelregler Zur Abstimmung des Signalausgangspegels auf den Eingangsbereich der Subwoofer-Verstärker sowie der Pegeldifferenz zum TiephaFilter-Ausgang.

12LED-Meldeleuche "Hochpaß-Ausgangsgespel überschritten"
These LED leuchtet auf, wenn die Spannung des Hochpaßfilter-Ausgangsgsinalen einen Wert von 10V RMS erreicht bzw. überschreitet.

13Umschalter für die Hochpaßfilter-Schnittfrequenz
Dieser Schalter verfügt über vier Schaltstellungen und dient zur Auswah der gewünschten Schnittfrequenz für den Hochpaßfilter-Ausgang. Zur Wahl stehen die Freqenzen 80 / 100 / 120 Hz sowie unge filterte Wiedergabe (Full Range).

14Spannungsversorgung
"++ Anschlu für den Plussol der 12-Volt-Anlage des Fahrzeugs (+12Vdc)
"'' Anschl. für den Minuspol der 12-Volt-Anlage des Fahrzeugs ("Masse" -12Vdc)
"R" Anschlu für die Ferneinschaltfunktion des Hauptgerats
"D/R" Ferneinschaltverzogierung. Diese Kontakte sind mit allen Verständern und Frenzweichen zu verbinden, die dem Equalizer CXQ20 nachgeschlossen sind. Sie bewirken, daß die Einschraltung dieser Geräte nach der Einschaltung des Systems um 2 Sekunden verzogert erfolgt.

151A-Sicherung Zusätzlicher Kurzschlußschutz des Geräts

16LED-Meldeleuche "Ein/Aus"
These LED leuchtet beim Einschalten des ordnungsgemäß installierten CXQ20-Systems auf.

CALIBER

Einbau des CXQ20

Wahlen Sie hierzu einen stabilen, sicheren Einbauort aus. Dieser sollte so beschaffen sein, daß das Gerät einserteits leicht errebar, anderseits jedoch vor unbeabsichtiger Berührung (z.B. zufällige Verstellung der Equalizer-Schieberegler oder sonstiger Bedienungsstelemente) geschützt ist. Verwendten Sie zur Markierung der Befestigungslöcher das Chassis des CXQ20 als Schablone. Bohren Sie die Befestigungslöcher mit einem 2,5mm Bohrer vor und befestigen Sie das Gerät mit Hilde der mitgelieferten Schrauben. Kontrollieren Sie die Schrauben abschied Bend noch einzelmal auf festen Sitz.

Anschluß der Spanningsversorgung

• Beginnen Sie mit dem Anschluß der +12V-Leitung. Hierzu ist die +12V-Zuleitung mit dem ersten Anschluß “A” des Klemmenblocks (erste Klemme von links) zu verbinden. Das andere Endeiges Spannungskabel muß an derselben Stelle angechslossten werden, von der Sie auch die +12V-Spannung für die Veränder beziehen, um Störungen durch Spannungsdifferenzen zu vermeiden. Vergessen Sie nicht, am Ausgangspunkt der +12V-Zuleitung für das CXQ20-Gerät eine Sicherungshalter mit IA-Smelzischerung in die Leitung zu schalten. Diese schützt im Falle eines Kurzschlusses sowohl das Fahrzeug als auch Ihr Audio-System.
• Schlieben Sie nun die -12V-Leitung (Masse) an. Hierfür ist der Anschluß (B) des Klemmenblocks (zweite Klemme von links) vorgesehen. Das andere Ende der Masseleitung ist fest mit der Fahrzeugmasse zu verbinden. Die Masseleitung muß denselben Querschnitt wie die +12V-Zuleitung aufweisen, da Sie dieselbe Leistung übertragen muß. Achten Sie darauf, daß der Anschlußbereich der Masseleitung am Fahrzeug frei von Lack, Unterbodenschutz oder sonstigen nichtleitendem Material ist.
• Schlieben Sie nun die Fernainschaltung (R) an. Verwenden Sie hierzu am Klemmenblock den dritten Anschluß von links (C). Viele Radio/Cassetten-Systeme und CD-Abspielgeräte verfügen heute über einen Ausgang zum Anschluß dieser Ferneinschaltung. Wenn ein solcher Ausgang an Ihr Gemär nicht vorhanden ist, muß ein separater Schalter zur Fernbetätigung der Ein/Aus-Funktion montiert werden.
• Zuletz ist noch der Ausgang für die Einschaltverzögerung (D/R, Delayed Remote) anzuschlieben. Verbinden Sie dieses Kabel am Klemmenblock mit dem Ersten Anschluß von rechts (D).Die Einschaltverzögerung ist mit allen Verständern und etwaigen Frenquenzweichen zu verbinden, die dem CXQ20 nachgeschelt sind, damit ihre Einschaltun mit einer Verzögerung von 2 Sekunden erfolgen kann.

CALIBER

Signaleingang

Nehmen Sie nun den Anschluß der Signaleingänge vor. Wahlen Sie hierzu Verbindungskelb mit Cinch-Stecker der bereits genütten Länge und Ausführung. Hochleistungsstecker, wie sie z.B. im Rahmen der Caliber."Get Connected"-Serie CL 600 und CL 800 angeboten werden, verfügen über vergoldete Kontakte und mehrfache Abschirmung zwecks besserer Rauschunterrückung (Erkundigen Sie sich ggf. bei ihrem Caliber-Vertragshandler nach diesen Kabeln und Cinch-Steckertypeen).

Die Verlegung der Anschlußkabel ist mit außerster Sorgfalt vorzunehmen. Unzureichend isolierte Leitungen sind im Fahrzeug nicht setzen. Bei falscher Kabelführung können ihre Equalizer-Anschlußkabel davon leicht Störungen bzw. Motor- und Geblasegeräusche aufnahmen. Beachten Sie die Grundregel, daß die Anschlußkabel nicht in unmittelbarer Höhe größer Kabelbäume oder elektronisch gesteuerter Geblase verlegt werden sollenen.

Schlieben Sie ihre Anschlußkabel an den Ausgang des signalgebenden Hauptgeräts an, verlegen Sie sie bis zum Einbauort des CXQ20-Systems und verbinden Sie sie dört mit den entsprechenden Cinch-Signaleingangsbuchsen. Achten Sie daraufuf, daß der linke Kanal auf den linken Eingang und der rechte Kanal auf den rechten Eingang gelegt werden (bei modernen Audio-Systemen sind die Cinch-Steckverbinder des rechten Kanals grundsätzlich rot, diejenigen des linken Kanals dagegen weiß oder schwarc).

Signalausgang

Schlieben Sie nach den Eingangskabeln nun die Ausgangskabel an. Achten Sie auf die Polarität (rechter Kanal an rechter Verstärkereingang, linker Kanal an linker Verstärkereingang) und daß jeder Ausgang mit dem dazugehörigen Verstärker verbunden wird (Subwoofer-Verstärker, Hoch-/Mittelöner-Verstärker).

Nachdem auf diese Weise der Anschluß der Ein- und Ausgänge vorgenommen wurde, ist die Fahrzeugbatterie weiter anzuschlieben und die I-A-Sicherung in den Sicherungshalter einzusetzen.

Einstellung der Freqenzweichen-Schnittfrequenzen

Die Wahl der optimalen Schnittfrequenzen für die verwendeten Lautspricher ist für die Qualität der Wiedergabe von großer Bedeutung, Dabei sind sowohl der Einbauort der Lautspricher als auch ihr Kennverhalten und Freqenzbereich zu berücksichtigten. Auch die Lage der Lautspricher kann für die Wahl der optimalen Schnittfrequenz eine Rolle spiel.

Voraussetzung fur die korrekte Einstellung der Freqenzweiche ist in jedem Fall ein feines Gehor. Im Zwifelfsfall ist Ihnen Ihr Caliber-Vertragshandler frembe behilflich.

CALIBER

Jetzt werden Sie auf den Sound ihres optimierten Audio-Systems sicherechonsgegangn sein. Bevor Sie Ihr Radio einschalten, sind jedoch noch eineige wichtige Feinabstimmungsmaßnahmen erforderlich, um die Signalpogel des Systems optimal abzugleichen. Führten Sie hierzu zunachst die folgenden Voreinstellungen durch:

1 Stellen Sie den Eingangspegel-Regler (2) Ihres CXQ20-Systems auf 2/3 des Endwerts.
2 Stellen Sie die Ausgangspegel-Regler für den Hochpaßfilter (11) und den Tiefpaßfilter (6) auf knapp über den Mindestwert.
3 Schalten Sie den Equalizer-EIN/AUS-Schalter (3) in Stellung "OFF" und stellen Sie alle Equalizer-Bandregler in Nullstellung.
4 R egeln Sie die Eingangspegel ihrer Verstärke auf 25% vom Maximalwert ein.
5 Schalten Sie das Radio ein. Stellen Sie ähnliche Ton-, Balance- und Überblendragler in ihre Neutral- bzw. Mittelstellung.

Führer Sie nun den ersten Musiktest durch. Wahlen Sie hierzu ein paar Titel aus Ihrer Lieblings-CD aus (diese sollen einen entsprechend dynamischen Frenzunggang aufweisen). Legen Sie die CD in das CD-Abspielgrat ein und führen Sie nun die Signalpegel-Einstellungen gemäß nachstehenden Schritten 6 - 11 durch.

6 Stellen Sie die Lautstärke Ihr's Radios auf 75% des Skalenendwerts. Horen Sie genauhin - das Signal dart nicht "abgeschritten" klingen (Verzerrung durch Ansprechen der Signalbegrenzung). Lassen Sie die gewährten CD-Titel während der folgenden Einstellungen weiterlaufen.
7 Achten Sie auf die LED-Meldeleuche "Eingangssignal übersritten" (4) an Ihrem CXQ20-System. Diese LED darft nicht aufleuchten. Drehen Sie den Eingangsgpeleg-Regler (2) soweit auf, bis die LED-Meldeleuche "Eingangssignal übersritten" gerade zu blinken beginnnt, und Rogeln Sie dann sowie zurrück, bis die LED gerade wieder erlischt. In einigen Fällen bleibt die LED-Meldeleuche "Eingangssignal übersritten" auch bei ganz aufgedrehtem Regler dunkel. Lassen Sie sich hiervon nicht irritieren - vermutlich ist der Ausgangsgpeleg Ihr's Radios nicht sehr stark.
8 Beginnen Sie mit dem Abgleich der Ausgangsgespel, indem Sie die schwächste Komponente des Systems zuerst einstellen. Hierbei kann es sich - je nach System - entweder um die Hochpaß-Strecke oder um die Subwoofer handeln. Drehen Sie die Ausgangsgespel-Regler für den Hochpaßfilter (11) und den Tiepaßfilter (6) sowie aufleuchten. Regeln Sie nun den Ausgangsgespel langsam zürück, bis keine Verzerrung mehr hörbar ist bzw. die LED-Meldeleuchte "Ausgangssignal überschritten" (8 bzw. 12) davon bereits noch nicht aufleuchten. Regel im Sinen den Ausgangsgespel langsam zürück, bis keine Verzerrung mehr hörbar ist bzw. die LED-Meldeleuchte "Ausgangssignal überschritten" nicht mehr blinkt. Berücksichtigten Sieitte, daß die missten Verstärker nur Eingangssignale bis max. 9 V verarbeiten können - ihre Ausgangsgspel-Regler sollen那个时候 nicht über 75% vom Höchstkwert stehen. Wenn eine höhere Verstärkung besteht wird, sollenen Sie diese an den Eingangsgspel-Reglern Ihr's Verstärkers justieren.

CALIBER

9 Regeln Sie den Signalpegel des dominanteren Ausgangs auf denjenigen des schwacheren Ausgangs zurück. Achten Sie darauf, daß die LED-Meldeleunte "Eingangssignal überschritten" damit nicht aufleuchtet. Falls diese Meldeleunte noch zu blinken beginnigt, muß der Ausgangspiegel-Regler wieder sowieutzurückgedreht werden, bis keine Verzerrung mehr hörbar und die LED erloschen ist. Wenn die Verstärkung in dieser Stellung zu gering ist, sollte wiederum eine Justierung an den Eingangspegel-Reglern des Verstärkers vorgenommen werden.
10Hören Sie sich die Wiedergabe einige Minuten lang an,um den Sound zu kontrollieren. Probieren Sie neahinerandersvichiedene Lautstarke-Einstellungen aus und nehmen Sie ggf. eine Feinabstimmung ihrer Einstellungen vor. Verwenden Sie dazu Musiktitel, die Sie/genau kennen.
11Drucken Sie erneut die Equalizer-EIN/AUS-Taste (2), um den Equalizer einzuschalten.

Equalizer-Funktion

Wie Funktioniert ein Equalizer?

Ein Equalizer ist ein System, das - vereinfacht ausgedruckt - Freqenzabweichungen innerhalb einer gegebenen Bandbreite korrigiert. Neben den Schiebereglern des CXQ20-Systems ist jeweils die Mittenfrequenz "Q" des Freqenzbandes angegeben, das sich mit dem betreffenden Regler einstehen laßt. Durch Aufwärts-oder Abwartsverschiebung der Regler laßt sich eine bestimmte Freqenz verstarken oder unterträcken, um den Freqenzgang ihrer Anlage zu gläten und den gewünschen Sound einzustellen.

Einstellung des Equalizers

Die Einstellung Ihres CXQ20-Systems ist ein kompliziertes Unterfangen. Caliber empfehl't hierzu die Verwendung eines Echtzeit-Frequencyanalysegerats (RTA System). Ohne ein solches Gerat lassen sich die Senken und Spitzen in der Wiedergabe - und damit die Notwendigkeit einer Justierung - nur schwier differenzieren.Unabhängig davon,ob Sie mit einem solchen RTA-Gerat arbeiten oder sich bei der Einstellung ganz auf Ihr Gehor verlassen, sollen stets folgende Grundschritte durchgefuhlert werden:

1 Beginnen Sie stets mit den Frenquenzen, die Sie unterrücken oder abschwachen sollen.Hierfür gibt es einen einfahren Grund: wenn Sie eine Frequenz z.B. um 3,6 oder 12 dB anheiten, wird damit zugleich das Systemrauschen verstärkt. Indem Sie zunachst die unerwünschten Frenquen herausfiltern, wird auch der Rauschanteil reduziert.
2 Stellen Sie nie mehr als zwei Freqenzbänder zugleich ein. Andernfalls laßt sich kaum noch feststellen, ob sich die Wiedergabe verbessert hat oder nicht. Da das CXQ20-System in der Regel im Kofferraum与其 Fahrzeugs montiert ist, sollen den Sie nach jeder Veränderung unbedingt auf dem Fahrer-bzw. Beifahrsitz Platznehmen, um den Sound zu kontrollieren - immerhin ist dieser Ort, an dem es auf optimalen Hörgensa nkanomm.

CALIBER

3 G ehen Sie mit dem Anheben von Frenzen so sparsam wie möglich um. Für jeder Frenzerverkzung um 3 dB nimmt der Verstärker bei der Wiedergabe dieser Frenzenz die doppelte Leistung auf. Leistet Ihr Verstärker also z.B. 25W auf einer bestimmten Frenz und wird die Verstärkung dieser Frenzum Equalizer um 3 dB erhöht, muß der Verstärker zu ihrer Wiedergabe immerhin 50 W aufbringen - bei einer Anhebung um 6 dB sind es bereits 100 W (dies entspricht dem Vierfachen der normalen Leistung). Bei zu stärker Frenzenanlehbung besteht daher die Gefahr, daß der Verstärker "abzuregeln" beginnt - Verzerrungen oder Schäden an Lautspruchern oder Verstärkenden konnen die Folge sein.
4 V ermeiden Sie es grundsatzlich, Freqenzveränderungen um mehr als (6 dB vorzunehmen. Wenn die Abweichung vom Sollfrequenzgang so stark ist, daß eine Justierung um mehr als 6 dB erforderlich ist, liegt mit hoher Wahrscheinlichkeit eine Phasenstörung vor. Diese kann durch den Einbauort der Lautspricher, aber auch durch falsche Polung eines oder mehrerer Lautspricher bedingt sein.

Endkontrolle der Einstellungen

Nachdem Sie ihr System mit Hilfe des Equalizers nach ihrem persönlichen Geschmack eingestellt haben, sollene unbedingt noch eine abschlüßende Kontrolle der Ausgangspiegel vorgenommen werden. Durch die Anhebung und Abschwachung einzelner Frequenzen ändert sich das Leistungsz CHARACTERistik des Geräts und damit evtl. auch die Stärke des Ausgangssignals. Legen Sie noch einmal den dynamischen CD-Titel ein, den Sie für den anfänglichen Grundabgleich des CXQ20-Systems verwendet hatten. Stellen Sie die Lautstärke des Radios auf 3/4 des Hochswerts ein und justieren Sie die Ausgangspiegel nach Bedarf. Falls eine Verzerrung hörbar wird oder die LED-Meldeleuchten "Ausgangssignal über-schritten" aufleuchten, muß der Eingangspiegel entsprechend reduziert werden. Ist dagegen durch den Abgleich des Equalizers die Lautstärke zurückgegangen, konnen Sie den Ausgangspiegel vorschichtig sowie erhöhen, bis die LED-Meldeleuchten "Ausgangspiegel übersritten" gerade noch nicht aufleuchten.

VERMEIDEN SIE AUF JEDEN FALL EINE ÜBERSTEUERUNG DES VERSTÄRKER-EINGANGS!

Caliber-CXR-Fernbedienung zur Subwoofer-Regelung

Dieses Zubehörteil, das im Lieferumfang Ihres CXQ-Systems enthalten ist, bieter. Ihren ein Höchstmaß an Bedierungskomfort. Sie können damit die Lautstärke Ihres Subwoofoers vom Fahrsitz aus regulieren und den BaBanteil der Wiedergabe optimal der jeweiligen Musik anpassen.

Die CRX-Fernbedierung ist problemlos zu installieren und wird mit einem 5 m langen Anschlußkabel gefleert, das beidseitig mit Klemmbuchsen abgeschlossen ist. Die Montage am Armaturenbrett nimmt etwa 10 Minuten in Anspruch. Nach erfolgtem Anschluß der Steckverinder an der Fernbediedung sowie am CXQ20-System empfehl't es sich, den Ausgangspiegel der Tiefpaßstrecke kein zu erhöhen.
