BEDIENUNGSANLEITUNG Crossover CXQ 3 CALIBER

F Manuel de propriete 7
Bedienungsanleitung 14

CALIBER

Wir danken Ihnen, daß Sie sich für ein Caliber-Produkt entschieden haben. Mit dieser dem Kauf haben sie sich zum hochsten Qualitätsmäßstab in der Car-Audio-Technik besteht. Caliber möchte Ihnen ein optimales Produkt bieten und bemüht sich consequent, die Zufriedenheit seiner Kunden stetig zu steigern. Ihr Caliber-System CXQ20 wird Ihnen den sachgemüssen Einbau durch jährelange hochwertige Wiedergabe darken. Bevor Sie das Gerät in ihrem Fahrzeug montieren,lesen Sie nochitte diese Bedienungsanleitung sorgfältig und vollständig durch um Schäden am Fahrzeug zu vermeiden und eine optimale Leistung ihrer Audio-Anlage zu erzieilen.

Caliber-Gewährleistung

Bei unseren Produktien handelt es sich um hochwertige technische Systeme. Wir empfehlen daher nachdrücklich, den Einbau Ihr's Bass-Treibers durch eine Caliber-Vertragswerkstatt vornehmen zu laessen. Bei sachgemäßem Einbau durch die Fachwerkstatt gewährren wir eine Garantie von 12 Monaten ab dem Kaufdatum. Falls Sie das System lieber selbst montieren mochten, wünschen wir Ihnen daraufviel SpaB und Erfolg. Um optimale Ergebnisse zu erzielen, befolgen Sieitte unbedingte die in dieser Anleitung enthaltenen Hinweise.Wir konnen in thisem Fall allerdings nur eine eingeschränkte Gewährleistung von 30 Tagen ab dem Kaufdatum übernehmen.

Caliber-Zubehor

Damit这部分 System seine überlegene Leistung voll entwickeln kann, mussen Spanningsversorgung, Signalquellen, Lautspeicher und Verbindungstechnik von hochster Qualität sein. In这部分 Zusammenhang erlauben wir uns den Hinweis auf unser umfassenden Angebot von Car-Audio-Komponenten. Das Caliber-Produktprogramm umfasst ähnliche Systemteile, die Sie zur optimalen HiFi-Wiedergabe im Auto benötigen, d.h. alle Komponenten, die nicht zum Fahrzeug selbst gehären. Verwendten Sie daher auch zum Anschluß des Geräts nach Mänglichkeit nur Caliber-Originalteile und Fragen Sie ihren ortlichen Caliber-Vertragsänder nach unserer Zubehörprogramm.

Inhalt

Vor dem Einbau 14

Leistungsmerkmale 15

Fernbedienung 15

Montage 17

Abgleich und Einstellung 17

CALIBER

Dank konsequenter Innovation und Weiterentwicklung unserer Produkte bietet. Ihnen dieser moderne Hochleistungs-Basstreiber folgende Leistungsmerkmale:

F erneinschalt-Ausgang mit Verzogerung
Eingangspegel-Regelung (0 - 24 dB)
Tiefpaβ-Phasenumkeh (0° - 90° - 180°)
Regulierbare Eingangsempfindlichkeit (250 mV - 7V)
Tiefpaß-Stereo/Mono-Umschaltung
Ausgangspegel 15 V eff
- Kanaltrennung 65 dB
Rauschabstand 96 dB
- Überhitzungs-, Überlast und Kurzschlußschutz
Leistungsstarke Dampfungsfunktion (kein Knacken beim Ein-bzw. Ausschalten)
Fernbedienung mit Dreifach-Regelung
Mittenfrequenzabgleich von 30 - 400 Hz
Bandbreitenverstellung (Q2 - Q20)
Ausgangspiegel-Regulierbarkeit
- Sicherung 1A
Abmessungen: 180× 160× 33mm
- Europäische Technik und Design
- Exzellenter Klang für ihre "Dream Machine"
HorgenuB fur viele Jahre

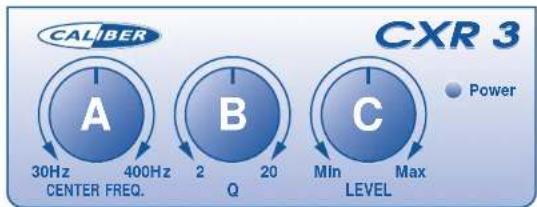

Die Fernbedienung weist drei Bedienungseinlemente (Regler) auf:

A. Mittenfrequenz (30 - 400 Hz)
B. Q-Wert (Bandbreiten-Einstellung von Q2 - Q20)
C. Lautstärke (min/max)

CALIBER

A. Mittenfrequenz

Dieser Regler dient zur optimalen Einstellung auf die Resonanzfrequenz des verwendenten Subwoofer-Gehäuses, d.h. der Freqenz, an dem Ith Subwoofer den hösten Schalleistungspegel erreicht. Durch die Regelbarkeit der Mittenfrequenz von 30Hz - 400Hz ist eine korrekte Resonanz-Einstellung für praktisch alle gängigen Subwoofer-Gehäuse möglich. Mit dem Mittenfrequenz-Knopf können Sie aber auch ganz nach Wunsch eine schwachere oder überhöhe Frequenzinstellung vorgenbe. Durch Veränderung der Bandbreite (B) dieser Frenzenungen und Regulierung des Ausgangsgpeigs (C) laßt sich dann ein individuelles Klangverhalten ganz nach ihrem Geschmack einstehen. Diese Einstellung kann übriges zu jedem einzelnen Musiktitel wieder verändert werden - die Fernbededigung am Armaturenbrett montiert wird, haben Sie vom Fahrsitz jederzeit Zugriff auf diese Funktionen.

B. “Q”-Einstellung

Mit dem "Q"-Regler wird die Bandbreite der Freqenz eingestellt. die Sie zuvor mit dem Mittenfrequenz-Knopf ermittelt hatten. Die Einstellung reicht von Q2 (sehr breit) bis Q20 (sehr schmal). Eine sehr große Bandbreite (Q2) bedeutet, daß beiderseits der eingestellen Mittenfrequenz eine entsprechend großere Frequenzspanne verstarkt bzw. gedämpft wird. Bei Wah einer extrem schmale Bandbreite (Q20) wird lediglich die eingestellte Mitten

frequenz verstärkt bzw. gadämpft. Auf diese Weise konnen Sie das Fre-quenzverhalten ganz nach Wunsch regeln, ohne die übrigen (Tiefpaß-) Frenquenzen zu beeinflussen.

C. Lautstärke

Dies wird zweifellos der am halten verwendete Regler auf ihrer Fernbededierung sein.Durch Einstellung des Signalpegels zwischen "min" und "max" konnen sie die eingestelle Frequenz bzw. Bandbreite verstarken oder dampfen und damit die Lautstärke regeln. Ein Wort der Vorsicht zum Umgang mit der Lautstärkeregler:In der "max"-Stellung sind Verstärkungen um bis zu 24 dB möglich - ein extremes Leistungsniveau, das nicht jeder Verstärker bzw. Woofer vertragt. Bei ordnungsgemäß Abgleich von Mittenfrequenz und Bandbreite halten Woofer jedoch sehr hohe Leistungen aus, zumal wenn die Mittenfrequenz auf die Resonanzfrequenz des Subwoofer-Gehäuses abgestimmt wurde.

Montage des Caliber-Bastreibers CXQ 3

Wahlen Sie den Einbauort des Caliber CXQ3 vor der Montage sorgfältig aus. Um Störquellen auszuschlieben,soften Die darauf aufchten,da sich die Spannungsund Signalkabel geradlinng in das Gerat hinein- und hinausführten lessen. Zudem muß Ihr CXQ 3 gegen Feuchtigkeit und direkte Sonneneinstrahlung geschützt sein.

Nachdem Sie sich für einen Einbauort entschieden haben, an dem das Gerät sicher und geschützt montieren laßt, markieren Sie die Einbaufläche, indem Sie das Gerät als Schablone verwenden (es empfeihelt sich, die Flüche vorher abzukleben, da die Markierung auf Klebeband better sightbar sind). Bohren Sie dann an den gekennzeichnen Stellen die bereits gutten 2,5-mm-Löcher und befestigen Sie das Gerät mit den mitgelieferten selbstchneidenden Schrauben.

Hinweis: Verwenden Sie das Gerät nicht als Bohrschablone!

Hierdurch kann die Oberflächenbeschichtung Ihr's CXQ 3

leicht beschädigt werden.

Abgleich und Regelung des CXQ 3

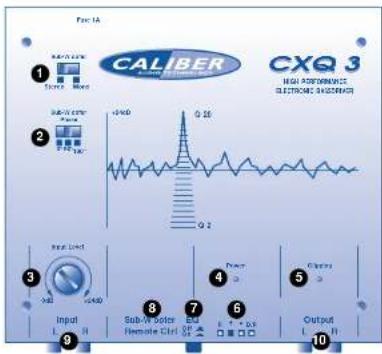

Zur Erläuterung des CXQ 3 sind nachfolgenden zehn Hinweise zusammengestellt. Lesen Sie diese Punkte sorgtig durch, damit sie die Bedienungsfreundlichkeit und Funktionsvieft aufs His Basstreibers voll nutzen und genleben konnen.

1 Stereo/Mono-Umschalter
2. Phaseumkehrschalter
3 Eingangspegel-Regler (0-24 dB)
4 Betriebs-LED
5 Clipping-LED
6 Spannungs- und
Fernbedienungsanschlüsse
7 Equalizer-EIN/AUS-Schalter
8 Fernbedienuncs
AnschluBbuchse
9 Cinch-Buchsen "Signaleingang"
10Cinch-Buchsen "Signalausgang"

CALIBER

1 Mit dem Stereo / Mono-Umschalter können Sie wahlen, ob das Ausgangssignal in Stereo oder Mono abgegeben wird. Wir empfehlen denen, diesen Schalter stets auf Mono zu stellen, vor allem wenn Sie mehrere Wooffer in einem Gehäuse montiert haben. Die Mono-Stellung des CXQ 3 empfeht sich selbst bei Stereo-Verstärkerbetrieb, da nur so gewährleistet werden kann, daß beim Kanäle exakt dassbe signal erhalten und die Wooffer somit optimal ansteuert werden. Auch bei Verwendung eines einzigen Woofers solte die Mono-Stellung gewählt werden, obwohl die Wahl der Stereo-Stellung in thisem Fall kaum einen Unterschied machen wurde. Die Stereo-Stellung ist nur dann empfehlenswert und notwendig, wenn der CXQ 3 zur Ansteuerung eines Mid-Basse-Wooferpaaars verwendet wird. In thisem Fall ist der Stereoklang erforderlich, weil Frequenzen über 200 Hz bei Stereo sehr gut hörbar sind
2. Der Phasenumkehrschafter erlaubt eine Verschiebung der Signalphase um 0^ , 90^ bzw. soccer 180^ . Dies kann vor allem dann sehr vorteilhalt sein, wenn die Wooffer von den normalen Lautsprechen mehr welt entfern sind - es entsteht dannicht der Eindruck, daß die Basse gegenüber den anderen Frenzuen genrigtig verzogert einsetzen. Dies ist nur logisch, Denn oft müssen die Basse vom Heck des Fahrzeugs eine doppelt so large Strecke zureichklagen wie die Hauptfrequenzaus dem Fahraistraum. Durch eine Phasenverschiebung um 90^ bzw. 180^ laft sich these Problem beheben - allerdings nicht in jeder Fall.
3. Mit der Eingangsgespel-Regelung laßt sich das Eingangssignal um bis zu 24dB verstärken. Hierdurch können sich sehr starke Ausgangssignale von bis zu 15V ergeben. Mit der Einstellung des Eingangsgespels sollte davon vorsichtig umgegangen werden. Dieser Regler ist direkt mit der Pegelreinstellung auf dem Fernbedienungsgerät gekoppelt. Zur optimalen Einstellung des Eingangsgespels empfehlit es sich, langsam und schrittweise vorzugehen.Stellen Sie zunachst als Signalpegel am System (einschließlich der Verstarkereingeinge) auf den minimalen Wert Regeln Sie dann die Lautstarke an Ihrhem Radio/Cassetteinrecorder bzw. CD-Spieler auf etwa 80% des Maximalwerts.fahren sie nun den Eingangsgspel des CXQ 3 langsam hoch, bis die Clipping-LED (5) zu flackern beginnt. Das Signal ist nun optimal eingestellt - in den meisten Fällen ist eine weitere Ver-. stärkereinstellung nicht mehr erforderlich.
4. Die Betriebs-LED leuchtet auf, wenn das Gerat CXQ 3 eingeschaltet wird. Wenn diese LED nicht brennt, führt das Fernsignal- bzw. das 12V-Plus- oder Erdungskabel keine Spannung.Kontrollieren Sie auch,ob die Sicherung intakt ist.
5. Die Clipping-LED leuchtet ständig auf, wenn das Ausgangssignal begrenzt wird. Dieser Zustand kann erhebliche Schäden an der Anlage hervorruften. Das "Abschneiden" des Signals wird durch einen zu hoch eingestellen Eingangssignalpegel bewirkt, der darauf sehr reductiert werden mußEin Flackern der Clipping-LED weist darauf auf hin, daß das Ausgangssignal bei etwa 7V liegt

CALIBER

• einem für die meisten Verständner und Wooler unbedenklichen Wert. In der ersten Zeit nach der Installation ihres CXQ 3 sollen den Sie die Clipping-LED regelmäß kontrollieren, um eine optimale Einstellung für alle Musikanten zu finden.

• Betriebsspannungs-Anschlußfeld
  VOR ARBEITEN AN DER ELEKTRISCHEN ANLAGE DES FAHRZEUGS UNBEDINGT DAS BATTERIE-MASSEKABEL LOSEN!

Am Betriebsspannungs-Anschlußfeld sind vier Anschlüsse vorzunehmen. Die Klemme "+"dient zum Anschluß eines +12V -Kabels. Verwendten Sie hierzu ein hochwertiges Kabel von 1,5 mm Querschnitt (z.B.Caliber

CP 1).Die Klemme "-" ist mit der Fahrzeugmasse zu verbinden. Das verwendete Kabel muß denselben Querschnitt wie das Pluskabel aufweisen, da es dieselbe Leistung überträgt (Calber CN 1). Achten Sie darauf, daß der Fahrzeugbereich.in dem cesses Massekabel angeschlossen werden soll,frei von Lack, Unterbodenschutz oder anderen nichtleitenden Beschichtungen ist. Als drittes Kabel ist das Fern-Einschaltkabel mit Klemme "R" zu verbinden. Viele Radio/Cassetten-Geräte und CD-Spieler verfügen über einen Ausgang zur Ferneinschaltung eines Verstärkers bzw. Equalizers. Falls Ihr Gerät nicht über einen solchen Ausgang verfügt,muß ein separater Schalter zum Ein/Ausschalten des CXQ 3 montiert werden.Schließen Sie abschiedend an der Klemme "D/R" des CXQ 3 das Kabel zum verzögerten Fern-Einschalten etwaiger Versteller bzw. Equalizer an, die ihrem CXQ 3 nachgeschaltet sind. Der verzögerte Einschlimpuls,der an dieserem Ausgang des CXQ 3 abgegeben wird,verhindert das störende Knacken beim Ein- bzw.Ausschalten des Systems.

1. Der Equalizer-EIN/AUS-Schalter dient zum Ein- und Ausschalten der Equalizerstufe Ihres CXQ 3. Im eingeschaltenen Zustand bietet der CXQ 3 seinen kompleten Funktionsumfang. In AUS-Stellung ist am CXQ 3 nur noch die Ausgangspiegel-Regelung der Fernbedienung aktiv.
2. An der Fernbedienungsbuchse ist bereits das 5 m lange Anschlußabel der Fernbedienung vormontiert. Diese Anschluß ist unproblematisch - einfach einstecken, fertig.
3. Dies sind die Cinch-Steckanschlüsse für die Zuleitung des Eingangssignals aus Ihrem Radio/Cassettengerat bzw. CD-Spieler.
   10 An diesen Cinch-Steckanschlüssen wird das Ausgangssignal des CXQ 3 herausgeführrt. Verbinden Sie sie über ein hochwertiges Signalkabel (z.B. ein

Kabel aus der Caliber-Serie CL 800) mit dem Veränderer, der ihre Subwoofer ansteuert.

Nach Abschluss der Installation und Einstellung des CXQ 3 und erfolglicher Integration in ihre Gesamtanlage ist nun die Zeit für optimalen Hörgensuß gekommen.

Lassen Sie den Motor an.Schalten Sie ihre Anlage ein. Drehen Sie die Lautstärke auf.Volle Konzentration (auf den StraBenverkehr).Lehnen Sie sich entspannt zurück und genieBEN Sie die Basse Ihres neuen Caliber-Systems!
