BEDIENUNGSANLEITUNG KSFX480R JVC

Für den Einbau und die Anschlussesiehe das eigenständige Handbuch.

Wir danken Ohnen für den Kauf eines JVC Produkts.itte lessen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betriebnehmen, um sicherzustellen, daß Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten.

INHALT

DEUTSCH

Zurücksetzen des Gerats 2

ANORDNUNG DER TASTEN 3

Schalttafel—KS-FX43R/KS-FX483R/ KS-FX480R 3

Schalttafel—KS-F383R/KS-F380R 4

GRUNDBEDIENUNGEN 5

Einschalten der Stromversorgung 5

Stellen der Uhr 6

RADIO-BETRIEB 7

Radiohoren 7

Speichern der Sender 9

Anwahl eines vorabgestimmten Senders .... 10

RDS BETRIEB 11

Betriebsmöglichkeiten mit der Funktion RDS 11

Weitere praktische RDS Funktionen und Einstellungsmöglichkeiten 15

KASSETTENBETRIEB 18

Horen einer Kassette 18

KLANGEINSTELLUNG 19

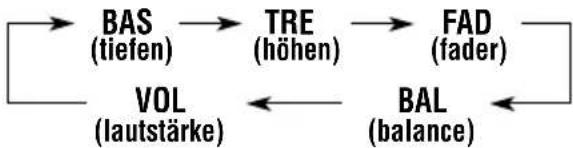

Klang-Einstellschritte 19

Auswahlen der voreingestellen
Klangmodus 20

Speichern Ihrer eigenen Klangeinstellungen 20

ANDERE WICHTIGE FUNKTIONEN 21

Telefonstummschaltung auswahlen 21

Display-Ausb Wahl for den CD-Wechsler .... 21

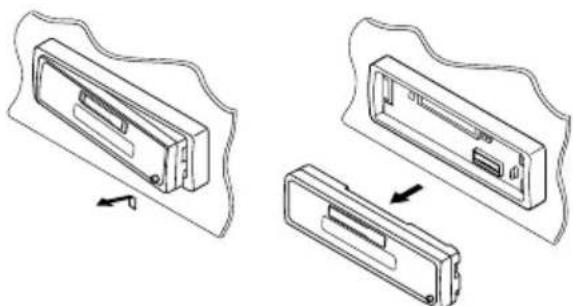

Abnehmer der Schalttafel 23

CD WECHSLERBETRIEB (NUR FÜR KS-FX43R/KS-FX483R/KS-FX480R) 24

Abspielen der CDs 24

Wahlen der CD Abspielbetriebsarten 25

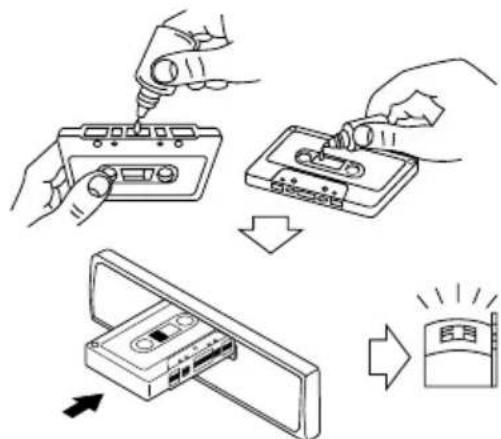

WARTUNG 26

FEHLERSUCHE 27

TECHNISCHE DATEN 29

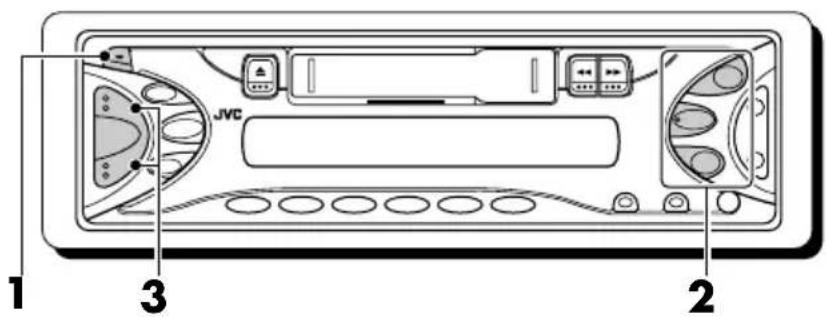

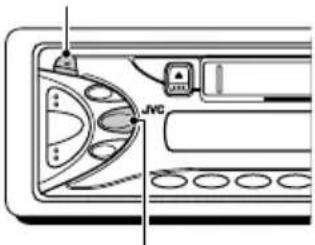

Zurücksetzen des Geräts

Die Tasten SEL (Auswahl) und O/Baetschaft/ Netz/Dampfer) langer als 2 Sekunden gleichzeitig gedrückt halten.

Dadurch wird der eingebaute Mikro-Computer zurückgesetzt.

Hinweis:

Ohre Voreinstellungen—wie Vorwahlkanäle oder Klangeinstellungen—werden ebenfalls gelöscht.

6/1/ATT (Bereitschaft/Netz/Dampfer)
SEL (Auswahl)

Hinweis:

Zu dieser Gemätigkeit wird eine Identifikationskarte mitgeliefert, auf der die Gerätechassis-Nummer vermerkt ist. Hebben Sie diese Karte getrennt vom Gerät auf. Im Falle eines Diebstahls kann sie die Geräteidentifizierung erleichtern.

VOR DEM GEBRAUCH

*Für die Sicherheit....

Die Lautstärke nicht zu laut stellen, da dadurch Außengeräische überdeckt und das Autofahren gegährlich wird.
- Das Auto vor dem Durchführung von komplizierten Bedienschritten anhalten.

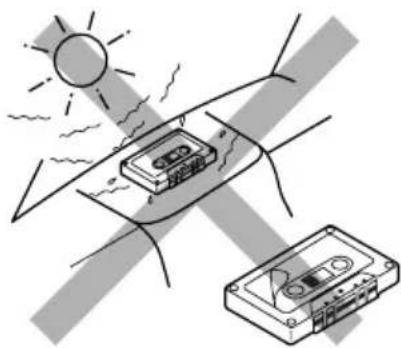

*Temperatur im Auto....

Wenn Sie das Auto für lange Zeit in heijem oder kaltem Wetter parken,itte warten, bis sich die Temperatur im Auto sich normalisiert hat,bevor Sie das Gerät einschalten.

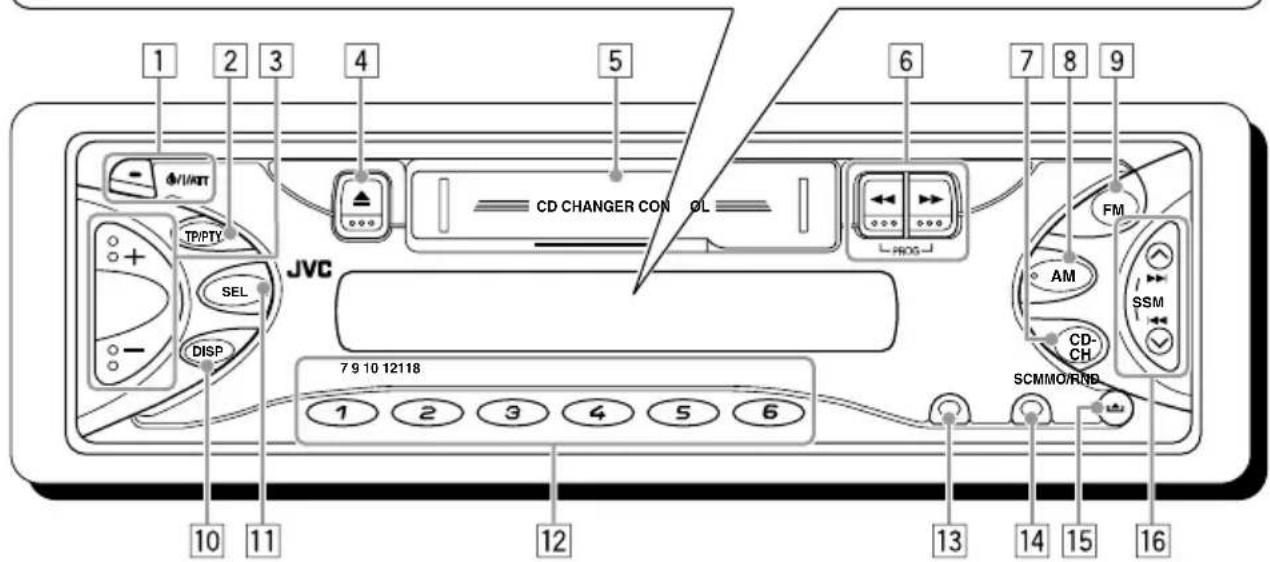

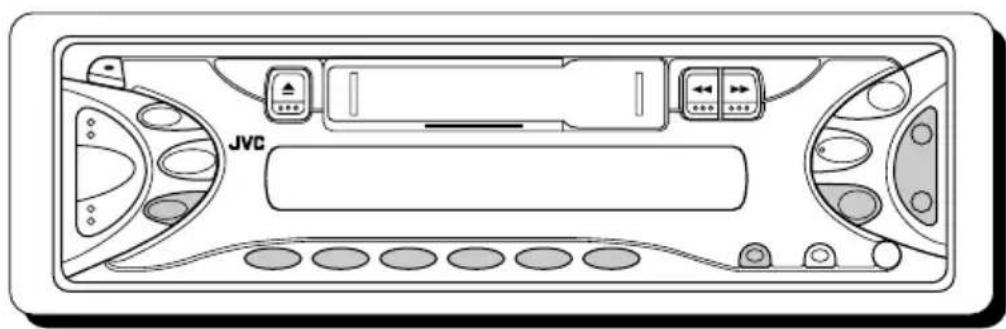

Schalttafel—KS-FX43R/KS-FX483R/KS-FX480R

Displayfenster

1Taste (Beratsschaft/Netz/Dampfer)
2Taste TP/PTY (Verkehrsinformationen/ Sendungstypen)
3Tasten + / -
Taste (Auswerfen)
5Kassettenfach
6 Tasten (PROG: Program)
Taste CD-CH (CD-Wechsler)
8Taste AM
9Taste FM
10Taste DISP(Display)
Taste SEL (Auswahl)
12Zifferntasten
13Taste MO/RND (Monophon/Zufall)
Taste SCM (Sound Control Memory)
15Taste (eigabe der Bedienungsblende)
16 Tasten 一 一 1 / 一

• Dienen auch als Tasten SSM, wenn sie zusammen gedriukt werden.

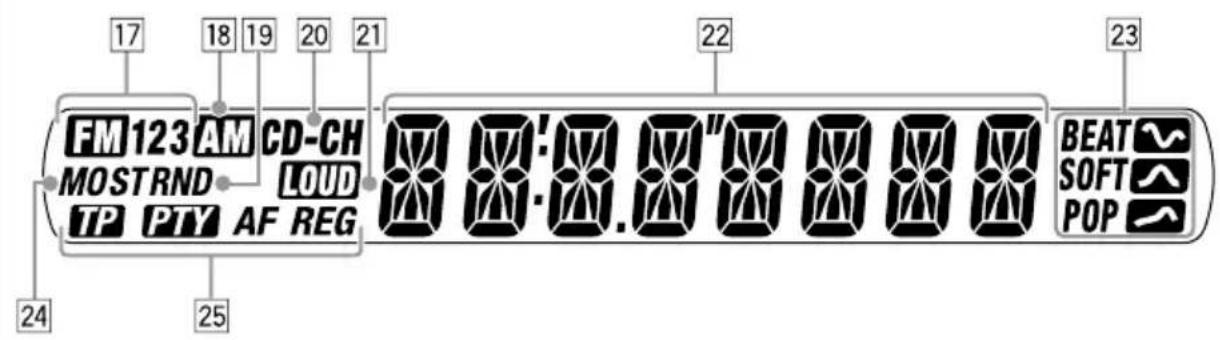

Displayfenster

17Anzeigen des FM-Frequencybands (FM1, FM2, FM3)
18Anzeige des AM-Frequenzbands
19Anzeige RND (Zufall)
20Anzeige CD-CH (CD-Wechsler)
21Anzeige LOUD (Lautstärkekontur)
22Hauptdisplay
23Anzeigen des Klangmodus BEAT, SOFT, POP
24Anzeigen des Tunerempfangsmodus MO (Monophon), ST (Stereo)
25Anzeigen RDS TP, PTY, AF, REG

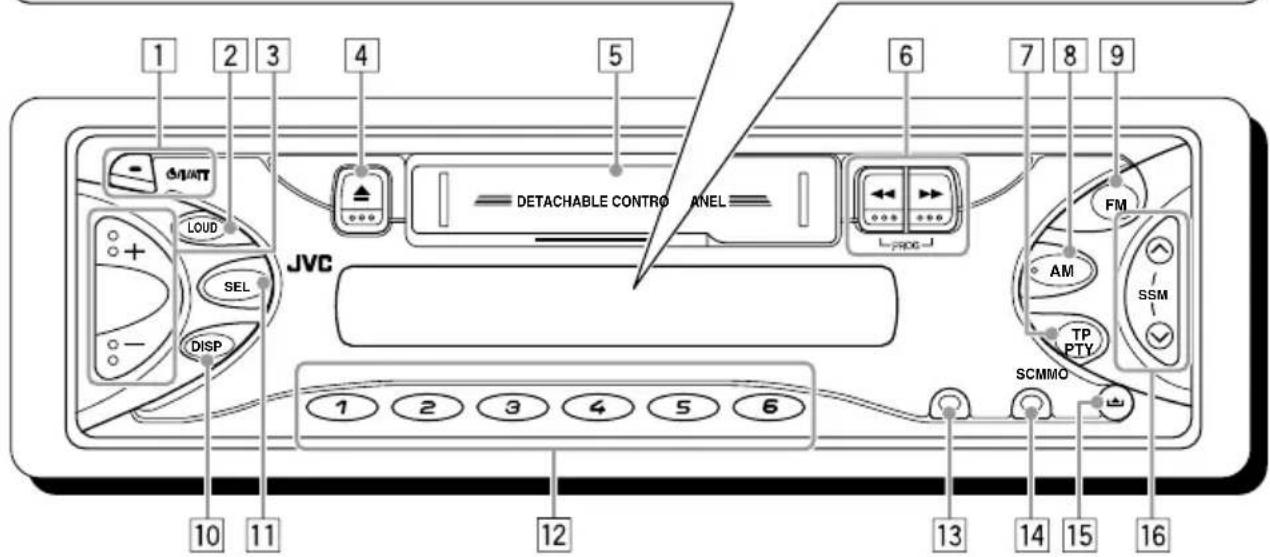

Taste (Bereitschaft/Netz/Dampfer)
2 Taste LOUD (Lautstärkekontur)
3Tasten + / -
4 Taste ▲ (Auswerfen)
5 Kassettenfach
6 Tasten / (PROG: Program)
7Taste TP/PTY (Verkehrsinformationen/ Sendungstypen)
8Taste AM
9Taste FM
10Taste DISP(Display)
Taste SEL (Auswahl)
12 Ziffemtasten
13Taste MO (Monophon)
14Taste SCM (Sound Control Memory)
15Taste (eigabe der Bedienungsblende)
16Tasten /A
- Dienen auch als Tasten SSM, wenn sie zusammen gedrückt werden.

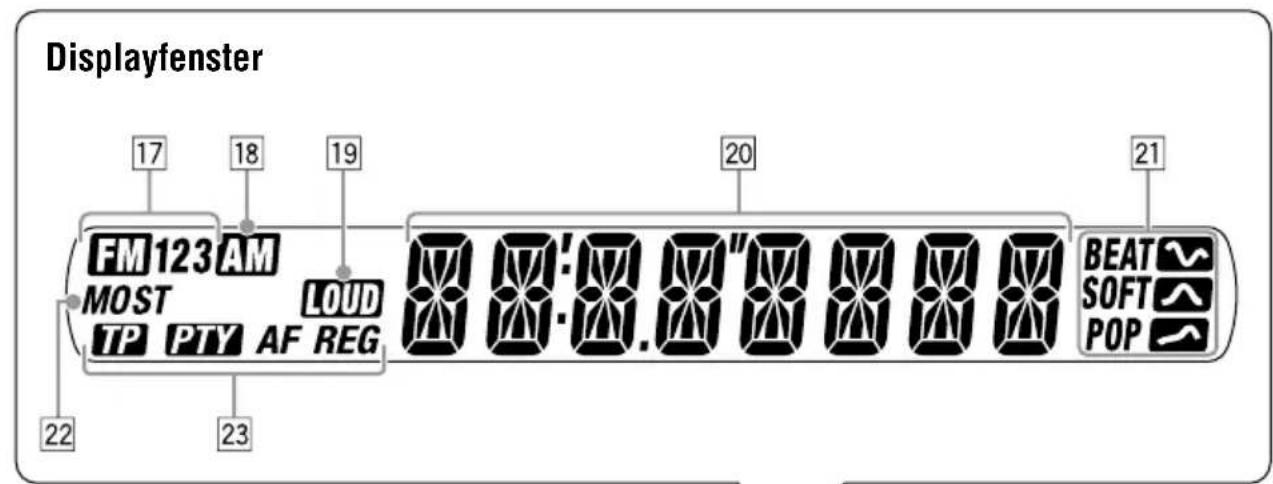

Displayfenster

17Anzeigen des FM-Frequenzbands (FM1, FM2, FM3)
18Anzeige des AM-Frequenzbands
19Anzeige LOUD (Lautstärkekontur)
20Hauptdisplay
21Anzeigen des Klangmodus BEAT, SOFT, POP
22Anzeigen des Tunerempfangsmodus MO (Monophon), ST (Stereo)
23Anzeigen RDS TP, PTY, AF, REG

KS-FX43R/KS-FX483R/KS-FX480R

KS-F383R/KS-F380R

Einschalten der Stromversorgung

1 Das Gerät einschalten.

Hinweise zum Ein-Tastendruck-Betrieb:

• Wenn Sie die Programmquelle abspielen in Schritt 2 unter wahren, wird das Gerät automatisch eingeschaltet. Sie brauchen damit nicht die Taste zu drucken.
• Ist bereits eine Kassette im Gerät eingelegt, wird automatisch die Kassettenwiedergabe ausgelöst. Es wird allerdings empfohlen, die Kassette aus dem Kassettenfach herauszunehman, wenn Sie die Stromversorgung oder die Zündung ausschalten. Anderenfalls werden möglicherweise der Tonkopf und die Kassette beschädigt.

2 Die Programmquelle abspielen.

KS-FX43R/KS-FX483R/ KS-FX480R

KS-F383R/KS-F380R

Für die Bedienung des Tuners (UKW oder MW/LW), siehe Seiten 7-17.
Für die Bedienung des Kassettendeck siehe Seite 18.

Nur für KS-FX43R/KS-FX483R/KS-FX480R:
Für die Bedienung des CD-Wechsler siehe Seiten 24 - 25.

3 Die Lautstärke einstellen.

So erhöhen Sie die Lautstärke

So verringern Sie die Lautstärke

Der Lautstärkepegel wird angezeigt.

4 Den Klang wie gewünscht einstellen. (Siehe Seiten 19 - 20).

Für ein sofortiges Absenk den Lautstärke

Kurz 1/ATT beim Horen einer beliebigen Programmquelle drucken. "ATT" blinkt auf der Anzeige und die Lautstärke faltt sofort ab. Zur Wiederherstellung der vorherigen Lautstärkepegel die Taste nochmals kurz drucken.

Zum Ausschalten des Geräts

I/ATT drucken und länger als 1 Sekunde
halten.
Es erscheint „SEE YOU" und das Gerät schaltet
ab.

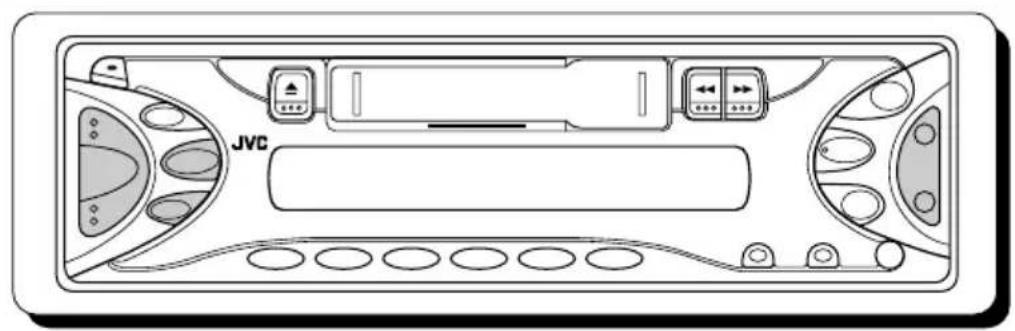

Nur für KS-FX43R

Der KS-FX43R verfügbar über eine
Lenkradfernbedienfunktion.
Wenn Ihr Fahrzeug mit einer
Lenkradferndienung ausgestattet ist, können
Sie damit diesen Receiver steuern.

• Siehe Installations- und Anschlußanleitung (separates Dokument) bzgl. der Aktivierung dieser Funktion.

Stellen der Uhr

Die Uhr kann entweder auf das 24- oder 12-Std.-Format eingestellt werden.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Informationen über PSM siehe Seite 22).

2 Stellen Sie die Stunden ein.

1 Wahlen Sie, CLOCK H" (Stunden), sofern diese Option im Display noch nicht angezeigt wird.

KS-FX43R
KS-FX483R
KS-FX480R

KS-F383R KS-F380R

2Stellen Sie die Stunden ein.

3 Stellen Sie die Minuten ein.

1 Wahlen Sie, CLOCK M" (Minuten).

KS-FX43R
KS-FX483R
KS-FX480R

KS-F383R KS-F380R

2Stellen Sie die Minuten ein.

4 24- bzw. 12-Std.-Format einstellen.

1 Wahlen Sie,24H/12H".

KS-FX43R KS-FX483R KS-FX480R

KS-F383R KS-F380R

2 Wahlen Sie, 24H^ oder, 12H^ .

5 Beeden Sie die Einstellung.

So zeigen Sie die aktuelle Uhrzeit an oder ändern den Anzeigenbetriebsart

DISP(Display) wiederholt drucken.

Jeder Druck auf diese Taste bewirkt, daß der Displaymodus und die Uhrzeit wechselweise auf dem Display angezeigt werden.

Hinweise:

• Siehe Seite 16 bzgl. des Änderns der Anzeige während des RDS-Betriebs.
• Wahlend des Betriebs des CD-Wechslers (für KS-FX43R/KS-FX483R/KS-FX480R), siehe Seite 24.

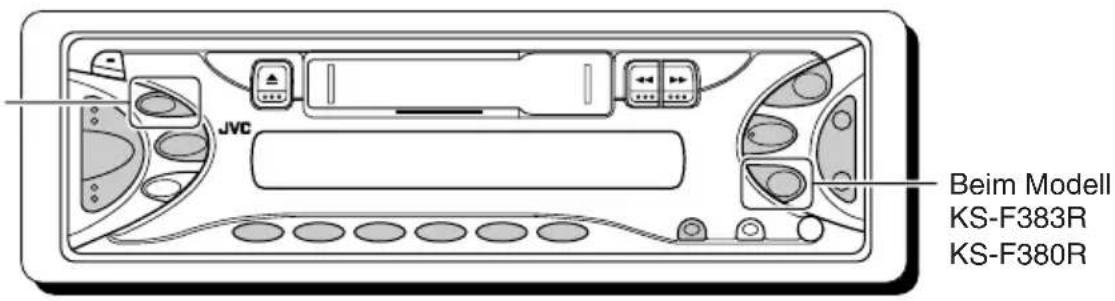

Beim Modell
KS-FX43R
KS-FX483R
KS-FX480R

Radiohören

Um einen Sender einzustellen, können Sie entweder den automatischen Suchlauf verwenden, oder Sie konnen den Sender manuell einstellen.

Hinweis:

Falls eine Kassette im Kassettenfach einlegegt ist,
kann nicht auf die Programmquelle Tuner
umgeschaltet werden. Wenn Radioempfang gewünscht
wird, darf keine Kassette einlegegt sein!

Automatisches Suchen eines Senders: Automatischer Suchlauf

1 Wahlen Sie das Band (FM1 - 3, AM).

Das gewählt Frequenzband wird angezeigt.

Leuchtet auf, wenn eine UKW-Stereosendung mit ausreichender Signalstarke empfangen wird.

Hinweis:

Dieser Receiver verfügt über drei UKW-Frequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wahren, um sich eine UKW-Sendung anzuhoren.

2 Beginnen Sie mit derSuche nach einem Sender.

Wenn ein Sender empfangen wird, Stoppt die Suche.

Zum Anhalten der Sueche bevor ein Sender empfangen wird, die gleiche Taste, die Sie für die Sueche gedrückt haben, nochmals drücken.

Manuelles Suchen eines Senders: Manueller Suchlauf

1 Wahlen Sie das Band (FM1-3, AM).

Hinweis:

Dieser Receiver verfügt über drei UKW-Frequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wahlen, um sich eine UKW-Sendung anzuhören.

2 Drücken Sie die Taste / beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder (beim Modell KS-F383R/KS-F380R) und halten Sie sie gedrückt, bis „M" (manuell) im Display zu blinke beginnnt.

KS-FX43R
KS-FX483R
KS-FX480R

KS-F383R KS-F380R

EMT

883

BEAT 1 SOFT 1 POP

3 Stellen Sie den gewünschten Sender ein, während „M“ blinkt.

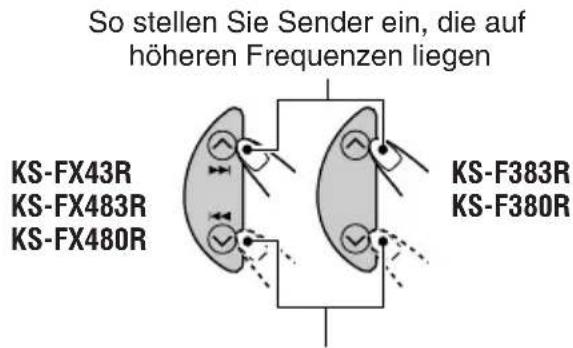

So stellen Sie Sender ein, die auf hohenen Frenzen liegen

KS-FX43R
KS-FX483R
KS-FX480R

KS-F383R KS-F380R

So stellen Sie Sender ein, die auf niedrigeren Frenzenen liegen

• Wenn Sie die Taste loslassen, wird der manuelle Betrieb automatisch nach 5 Sekunden deaktiviert.
• Wenn Sie die Taste gedrück halten,ändert sich die Frequenz (in 50 kHz Intervallen bei UKW und 9 kHz Intervallen bei MW/LW), bis Sie die Taste freigegeben.

Schlechter Empfang einer UKW-Stereosendung:

Drucken Sie die Taste MO/RND (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder MO (beim Modell KS-F383R/KS-F380R) während ein UKW-Stereosendung wiedergegeben wird.

• Wenn Sie diese Taste mehrfach hintereinander drücken, wird die Anzeige MO abwechselnd ein- und ausgeschaltet.

KS-FX43R
KS-FX483R
KS-FX480R

KS-F383R KS-F380R

Anzeige MO (Monophon)

Wenn die Anzeige MO im Display leuchtet, erfolgt die Wiedergabe monophon. Allerdings verbessert sich dadurch der Empfang.

Speichern der Sender

Sie können Rundfunksender auf zwei Arten abspeichern.

• Automatisches Vorabstimm den UKW-Sender: SSM (Strong-station Sequential Memory = Sequentialspeicher für starke Sender)
• Manuelles Vorabstimmen Beim Modell UKW- und MW/LW-Sender

Automatische UKW-Vorabstimmung: SSM

Sie konnen 6 lokale UKW-Sender pro UKW-Empfangsbereich (FM1, FM2 und FM3) vorabstimmen.

Die gewünschte Empfangsbereichzahl (FM1-3), in der UKW-Sender gespeichert werden sollen, wahlen.

2 Drücken Sie beiden Tasten, und halten Sie sie länger als 2 Sekunden gedrucht.

KS-FX43R KS-FX483R KS-FX480R

KS-F383R KS-F380R

-SSM- "erscheint und erlischt bei Abschluß der automatischen Vorabstimmung wieder.

Die lokalen UKW-Sender mit den stärksten Signalen werden gesucht und automatisch in der Empfangsbereichszahl (FM1, FM2 oder FM3), die Sie gewählt haben, gespeichert. Diese vorabgestimmten Sender werden auf den Nummertasten abgespeichert—Nr. 1 (niedrigste Frequence) bis Nr. 6 (hochste Frequence). Wenn die automatische Vorabstimmung abgeschlossen ist, wird der Sender der Taste 1 automatisch angewählt.

Manuelles Vorabstimmen

Sie können bis zu 6 Sender pro Empfangsbereich (FM1, FM2, FM3 und AM) von Hand vorabstimmen.

Beispiel: Speichern des UKW-Senders 88,3 MHz auf der numerischen Taste 1 des FM1-Empfangsbereichs.

Die gewünschte Empfangsbereichzahl (FM1 - 3, AM), in der Sender gespeichert werden sollen, wahlen (in thisem Beispiel FM1).

2 Stellen Sie einen Sender ein (in thisem Beispiel wird die Freqenz 88,3 MHz verwendet).

So stellen Sie Sender ein, die auf niedrigeren Frenzen liegen

3 Drücken Sie die Ziffertaste (in thisem Beispiel 1), und halten Sie sie länger als 2 Sekunden gedrückt.

"P1" blinktingeSekundenlang.

4 Das obige Verfahren zum Speichern der anderen Sender auf andere numerische Tasten wiederholen.

Hinweise:

• Ein vorheriger vorabgestimmter Sender wird gelöscht, wenn ein neuer Sender auf der gleichen numerischen Taste abgespeichert wird.
• Vorabgestimmte Sender werden gelöscht, wenn die Stromversorgung des Speicherstromkreises unterbrochen wird (beispielsweise beim Wechseln der Batterie). In dieser Fall die Sender nochmals vorabstimmen.

Anwahl eines vorabgestimmten Senders

Sie konnen einfach einen vorabgestimmten Sender aufrufen.

Bedenken Sie, daß Sie zuerst Sender speichern müssen. Wenn Sie das noch nicht getan haben, siehe „Speichern der Sender“ auf Seiten 9 und 10.

1 Wahlen Sie das Band (FM1 - 3, AM).

2 Die gewünschte Nummer (1 - 6) für den vorabgestimmten Sender wahren.

Betriebsmöglichkeiten mit der Funktion RDS

Das RDS (Radiodatensystem) ermittelicht es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise konnen Sender ihren Sendernamen sowie Informationen über die aktuelle Sendung übermitteln, wie z. B. Sport oder Musik usw. Eine weitere Eigenschaft des RDS-Systems besteht „Enhanced Other Networks". Wenn Sie die Enhanced Other Networks-Daten verwenden, die von einem Sender übertragen werden, konnen Sie einen anderen Sender eines anderen Netzes einstellen, der Ihr Lieblingsprogramm oder Verkehrschnitten überträgt, während Sie eine andere Sendung horen oder eine andere Signalquelle wiedergeben, wie beispielsweise eine Kassette.

Wenn das Gerät RDS-Daten empfängt, sind folgende Funktionen möglich:

• Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)
• Es kann auf Bereitschaftsempfang von Verkehrsnachrichten (TA: Verkehrsnachrichten) oder ihrer Lieblingssendung geschaltet werden
• Ein Sendungstyp (PTY: Sendungstyp) kann gesucht werden
• Sendungssuchlauf
• Einige weitere Funktionen sind möglich

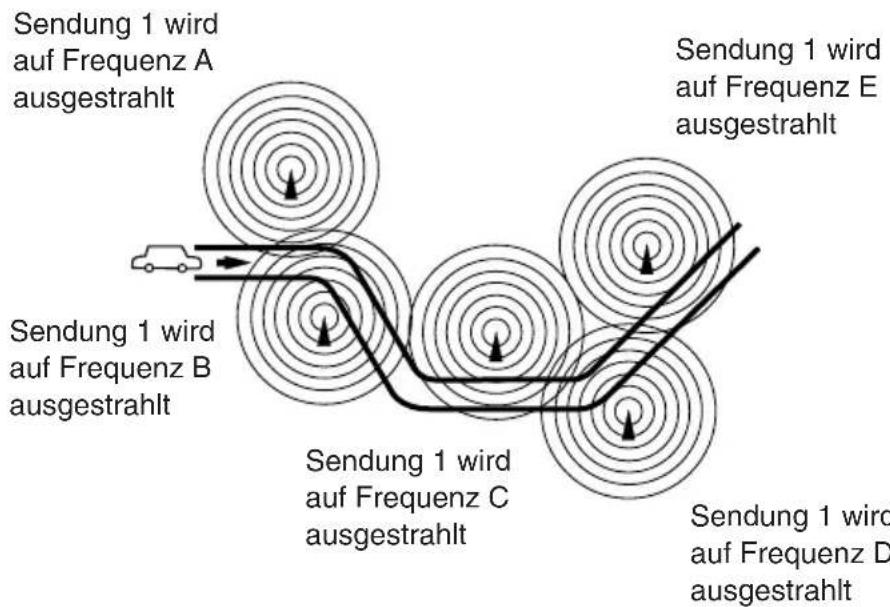

Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)

Wenn Sie in einem Bereich fahren, in dem der UKW-Empfang schlecht ist, stellt der Tuner, der in diesen Gerät integriert ist, automatisch einen anderen RDS-Sender ein, der dieselbe Sendung mit stärkeren Signalen ausstrahlt. So konnen Sie dieselbe Sendung auf der gesamten Fahrtstrecke mit bestem Empfang horen. (Sehen Sie sich die Abbildung auf Seite 17). Es werden zwei Arten von RDS-Daten verwendet, damit der Empfang mit Sendernetzerfassung richtig Funktioniert—PI (Sendungskenndaten) und AF (Alternativefrequenzdaten). Wenn diese Daten vom eingestillten RDS-Sender nicht richtig empfangen werden, ist ein Empfang mit Sendernetzerfassung nicht möglich.

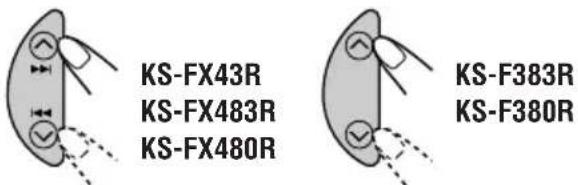

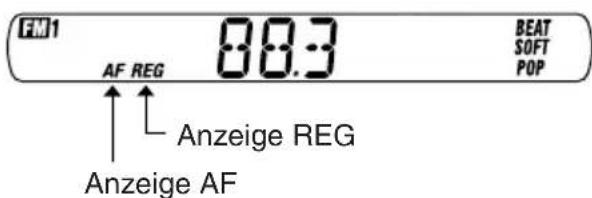

Wenn Sie den Empfang mit Sendernetzerfassung verwenden wollen

Sie können die verschieden Modi des Alternativfrequenzempfangs auswahlen, um weiterhin desselbe Programm unter besten. Empfangsbedingungen zu horen. Werkseite ist die Einstellung „AF“ aktiviert.

• AF: Die Sendernetzerfassung ist bei aktivierter Regionalisierung, ausgeschelt.
• Wenn die Eingangssignale des zurzeit eingestelltten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von thisem Sender zu einem anderen. (In dieser Betriebsart kann die Sendung von der aktuell empfangenen Sendung abweichen).
• Die Anzeige AF schaltet sich ein, nicht jedoch die Anzeige REG.
• AF REG: Die Sendernetzerfassung ist bei aktivierter Regionalisierung „eingeschaltet". Wenn die Eingangssignale des zurzeit eingestellten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesen Sender zu einem anderen, der dasselbe Programm ausstrahlt. Sowohl die Anzeige AF als auch die Anzeige REG schalten sich ein.
  OFF: Die Sendernetzerfassung ist deaktiviert. Weder die Anzeige AF noch die Anzeige REG schaltet sich ein.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Informationen über PSM siehe Seite 22.)

2 Wahlen Sie „AF-REG“ (Alternativefrequenz-/Regionalempfang) sofern nicht bereits im Display angezeigt wird.

3 Wahlen Sie den gewünschten Modus—, AF“, , AF REG“ oder , OFF”.

4 Beenden Sie die Einstellung.

Verwendend des TA-Bereitschaftsempfang

Mit Hilfe des TA-Bereitschaftsempfang konnen Sie das Gerät vorübergehend von der aktuellen Signalquelle—anderer UKW-Sender, Kassette oder sonstige angeschlossene Komponente Verkehrsnachrichten (TA) umschalten (beim Modell KS-FX43R/KS-FX483R/KS-FX480R).

• Der TA-Bereitschaftsempfang Funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen.

Drücken Sie die Taste TP/PTY, um den TABereitschaftsempfang zu aktivieren.

KS-FX43R
KS-FX483R
KS-FX480R

KS-F383R KS-F380R

■Wenn FM als aktuelle Signalquelle ausgewählt ist, leuchtet die Anzeige TP entweder kontinuierlich oder blinkt.

• Wenn die Anzeige TP leuchtet, ist der TA-Bereitschaftsempfang aktiviert. Wenn ein Sender eine Verkehrsdurchsage überträgt, wird „TRAFFIC" im Display angezeigt, und das Gerät stellt den Sender automatisch ein. Die Lautstärke wird auf den voreingestillten TA-Lautstärkepegel eingestellt (siehe Seite 16), und die Verkehrsdurchsage wird wiedergegeben.

• Wenn die Anzeige TP blinkt, ist der TA-Bereitschaftsempfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den TA-Bereitschaftsempfang verwendet werden. Um den TA-Bereitschaftsempfang zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt. Drücken Sie / (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder / beim Modell KS-F383R/KS-F380R) um einen solchen Sender zuuchen. Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige TP nicht mehr, sondern leuchtet kontinuierlich.Jetzt ist der TA-Bereitschaftsempfang aktiviert.

■Wenn zurzeit eine andere Signalquelle als FM ausgewählt ist, leuchtet die Anzeige TP. Wenn ein Sender eine Verkehrsdurchsage überträgt, wird "TRAFFIC" im Display angezeigt, und das Gerät wechselt automatisch die Signalquelle und stellt den Sender ein.

Wenn Sie den TA-Bereitschaftsempfang deaktivieren möchten, drücken Sie die Taste TP/PTY erneut.

Verwendend des PTY-Bereitschaftsempfang

Mit Hilfe des PTY-Bereitschaftsempfang konnen Sie das Gerät vorübergehend von der aktuellen Signalquelle—anderer UKW-Sender, Kassette oder sonstige angeschlossene Komponente auf Lieblingssendung (PTY: Sendungstyp) umschalten (beim Modell KS-FX43R/KS-FX483R/KS-FX480R).

• Der PTY-Bereitschaftsempfang Funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen.

Sie können Ihr Lieblingsprogramm für den PTY-Bereitschaftsempfang auswahlen.
Werkssheit ist der PTY-Bereitschaftsempfang deaktiviert. ("OFF" ist für den PTY-Bereitschaftsempfang ausgewählt).

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Informationen über PSM siehe Seite 22).

2 Wahlen Sie „PTY STBY“ (PTY-Bereitschaftsbetrieb), sofern nicht bereits im Display angezeigt wird.

KS-FX43R
KS-FX483R
KS-FX480R

KS-F383R KS-F380R

3 Wahlen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 17).

Der gewählte Codename wird im Display angezeigt und im Speicher gesichert.

4 Beenden Sie die Einstellung.

■Wenn FM als aktuelle Signalquelle ausgewählt ist, leuchtet die Anzeige PTY entweder kontinuierlich oder blinkt.

• Wenn die Anzeige PTY leuchtet, ist der PTY-Bereitschaftsempfang aktiviert.

Wennein Sender das ausgewählte PTYProgramm übertragt,stellt das Gerat den Sender automatisch ein.

• Wenn die Anzeige PTY blinkt, ist der PTY-Bereitschaftsempfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den PTY-

Bereitschaftsempfang verwendet werden.

Um den PTY-Bereitschaftsempfang zu aktivieren, müssen Sie einen anderen Sender einstehen, der diese Signale überträgt.

Drucken Sie / (beim Modell

KS-FX43R/KS-FX483R/KS-FX480R)oder

/ Beim Modell KS-F383R/KS-F380R) um einen solchen Sender zuuchen.

Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinking die Anzeige PTY nicht mehr, sondern leuchtet kontinuierlich.

Jetzt ist der PTY-Bereitschaftsempfang aktiviert.

■Wenn zurzeit eine andere Signalquelle als FM ausgewähl ist, leuchtet die Anzeige PTY.

Wenn ein Sender das ausgewählte PTY-Programm übertragt, wechsel das Gerät automatisch die Signalquelle und stellt den Sender ein.

Wenn Sie den PTY-Bereitschaftsmodus deaktivieren möchten, wahren Sie in der linken Spalte in Schritt 3 die Einstellung "OFF" aus. Die Anzeige PTY erlischt.

Suchen Ihrer Lieblingssendung

Sie können einen beliebigen PTY-Code suchen. Darüber hinaus können Sie unter den Zifferntasten 6 Lieblingsprogrammtypen speichern.

Bei Auslieferung ab Werk sind die folgenden 6 Sendungstypen unter den Ziffertasten (1 bis 6) gespeichert.

Wie Sie ihre Lieblingssendungstypen speichern können, Weiter unter den findings Informationen.

Hinweise zu Sache Ihr's Lieblingssendung,
finden Sie siehe Seite 15.

1	2	3
POP M	ROCK M EASY M
4	5	6
CLASSICS	AFFAIRS	VARIED

So speichern Sie ihre Lieblingssendungstypen

1 Drücken Sie die Taste TP/PTY, und halten Sie sie länger als 2 Sekunden gedrückt, während Sie einen UKW-Sender horen.

KS-FX43R

KS-FX483R

KS-FX480R

KS-F383R

KS-F380R

FM1

1

BEAT SOFT POP

Der zuletzt gewählte PTY-Code wird angezeigt.

2 Wahlen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 17.)

Der gewählte Codename wird im Display angezeigt.

3 Drücken Sie die Ziffertaste und halten länger als 2 Sekunden gedrückt, um den gewählten PTY-Code unter der gewünschten Speichertaste zu speichern.

"MEMORY" und der ausgewählte Code werden abwechselnd im Display angezeigt.

4 Drücken Sie die Taste TP/PTY, und halten Sie sie länger als 2 Sekunden gedrückt, um diese Modus zu verlassen.

KS-FX43R

KS-FX483R

KS-FX480R

KS-F383R

KS-F380R

Souchen Sie ihren Lieblingssendungstyp

1 Drücken Sie die Taste TP/PTY, und halten Sie sie länger als 2 Sekunden gedruckt, während Sie einen UKW-Sender horen.

KS-FX43R KS-FX483R KS-FX480R

KS-F383R KS-F380R

Der zuletzt gewählte PTY-Code wird angezeigt.

2 Auswahlen eines ihrer Lieblingsprogrammtypen

oder

Auswahlen eines der neunundzwanzig PTY-Codes

Beispiel: Wenn Sie „ROCK M“ auswahlen

3 Drucken Sie die Taste /14 (beim Modell KS-FX43R/KS-FX483R/ KS-FX480R) oder A(beim Modell KS-F383R/KS-F380R) um die PTY-Suche nach Ihr Lieblingsprogramm zu starten.

KS-FX43R
KS-FX483R
KS-FX480R

KS-F383R KS-F380R

• Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.
• Wenn kein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird der aktuell eingestellte Sender weiterhin wiedergegeben.

Hinweis:

In einigen Gebieten Funktioniert die PTY-Suche möglicherweise nicht richtig.

Weitere praktische RDS Funktionen und Einstellungsmöglichkeiten

Automatische Auswahl des Senders bei Verwenden der Ziffertasten

Wenn Sie die Ziffertaste drucken, wird im allgemeinen der unter dieser Taste gespeicherte Sender eingestellt.

Wenn es sich bei thisem gespeicherten Sender um einen RDS-Sender handelt, geschieht jedoch etwas anderes. Sollten die Signale des gespeicherten Senders für einen gute Empfang nicht ausreichen,ucht das Gerät mit Hilfe der AF-Daten einen anderen Sender, der thiselbe Sendung wie der ursprünglich ausgewählte Sender ausstrahlt. (Sendingssuchlauf)

• Es dauert eine gewisse Zeit, bis das Geräte einen anderen Sender mit Hilfe des Sendersuchlaufes eingestellt hat.

Führer Sie das nachstehend beschriebene Verfahren durch, um den Sendungssuchlauf zu aktivieren.

1 Drücken Sie die Taste SEL (Auswahr), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22.)
2 Drucken Sie die Taste / (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder / beim Modell KS-F383R/KS-F380R) um die Funktion ,P(Sendung)-SEARCH" auszuwahlen.
3 Drucken Sie die Taste +, um „ON“ auszuwahlen.
Der Sendungssuchlauf ist jetzt aktiviert.
4 Drucken Sie die Taste SEL (Auswahl), um die Einstellung abzuschlieben.

Um den Sendungssuchlauf zu deaktivieren, wiederholen Sie dasselbe Verfahren, und wahlen Sie in Schritt 3 die Einstellung „OFF“ aus, indem Sie die Taste – drucken.

Ändern der Anzeige bei der Wiedergabe eines UKW-Senders

Während Sie einen UKW-RDS-Sender horen, können Sie die Erstanzeige im Display soändern, daß der Sendername (PS NAME), die Sendefrequenz (FREQ) oder Uhrzeit (CLOCK) anzeigt wird.

1 Drücken Sie die Taste SEL (Auswahr), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22).
2 Drucken Sie die Taste /1/ (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder beim Modell KS-F383R/ KS-F380R) um die Funktion „DISPMODE" (anzeigemodus) auszuwahlen.
3 Drücken Sie die Taste + oder -, um die gewünschte Anzeige (PS NAME", FREQ" oder ,CLOCK") einzustellen.
4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschlieben.

Hinweis:

Wenn Sie die Taste DISP (Display) drücken, können Sie das Display auchändern, während Sie einen UKW-RDS-Sender horen.

Wenn Sie diese Taste mehrfach hintereinander drücken, werden folgende Informationen im Display angezeigt:

• Nach ein paar Sekunden schaltet das Display auf die vorherige Anzeige zuriick.

Einstellen des Lautstärkegegels für Verkehrsnachrichten

Sie konnen den Lautstärkepegel für den Bereitschaftsempfang von Verkehrsnachrichten speichern. Wenn Verkehrsnachrichten gesendet werden, werden sie automatisch in der gespeicherten Lautstärke wiedergegeben.

1 Drücken Sie die Taste SEL (Auswahr), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22).
2 Drucken Sie die Taste / (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder (beim Modell KS-F383R/ KS-F380R) um die Funktion, TA VOL. (Lautstärke) auszuwahlen.
3 Drucken Sie die Taste + oder -, um die gewünschte Lautstärke einzustellen. Sie können die Lautstärke zwischen „VOL 00" bis „VOL 50" einstellen.
4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschreiben.

Automatische Uhreinstellung

Bei Auslieferung ab Werk ist die Uhr, die in these Gerat integriert ist, so eingestellt, daß sie die Uhrzeit automatisch unter Verwendung der im RDS-Signal enthaltenen Uhrzeitdaten korrigiert. Wenn Sie die automatische Uhreinstellung nicht wünschen, befolgen Sie das nachstehende Verfahren.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22).
2 Drucken Sie die Taste / (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder (beim Modell KS-F383R/KS-F380R) um die Funktion AUTO ADJ(einstellung) auszuwahlen.
3 Drucken Sie die Taste -, um „OFF“ auszuwahlen. Die automatische Uhreinstellung ist jetzt deaktiviert.
4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschlieBen.

Wenn Sie die Uhreinstellung erneut aktivieren möchten, wiederholen Sie dasselbe Verfahren, und wahlen Sie in Schritt 3 „ON“, indem Sie die Taste + drücken.

Hinweis:

Derselbe Sender muß mindestens 2 Minuten lang eingestellt bleiben, nachdem „AUTO ADJ“ auf „ON“ gesetzt wurde. Anderenfalls kann die Uhrzeit nicht eingestellt werden. (Das Gerät besteht etwas 2 Minuten, um die CT-Daten im RDS-Signal zu erfassen).

PTY-Codes

NEWS: Nachrichten

AFFAIRS: Nachrichtenmagazin/Aktuelle Themen

INFO: Ratgeber aller Art

SPORT:Sport

EDUCATE: Bildungsprogramme

DRAMA: Hörspiel

CULTURE: Kulturereignisse (regional/ überregional)

SCIENCE: Wissenschaft und Technik

VARIED: Gemischte Programme (Komödien, Feiern usw.)

POP M: Popmusik

ROCK M: Rockmusik

EASY M: Leichte Unterhaltungsmusik

LIGHT M: Leichte Musik

CLASSICS: Klassische Musik

OTHER M: Sonstige Musik

WEATHER: Wettermeldungen

FINANCE: Finanz-Themen, Wirtschaftsmeldungen usw.

CHILDREN: Kindersendungen

SOCIAL: Soziale Themen

RELIGION: Sendungen mit religiösen,
philosophischen Themen,
Gottesdienste usw.

PHONE IN: Hörermeinungen (Telefonumfragen, Befragungen usw.)

TRAVEL: Reiseimagazine, Reiseberichte, Reiseangebote usw.

LEISURE: Sendungen für Freizeitgestaltung und Hobbies (Garten, Kochen, Angeln usw.)

JAZZ: Jazzmusik

COUNTRY: Countrymusik

NATION M: Unterhaltungsprogramme in einer Fremdsprache

OLDIES: Schlageroldies

FOLK M: Volksmusik

DOCUMENT: Dokumentationen und Themenmagazine

Dieselbe Sendung kann auf verschiedene Frenzen empfangen werden.

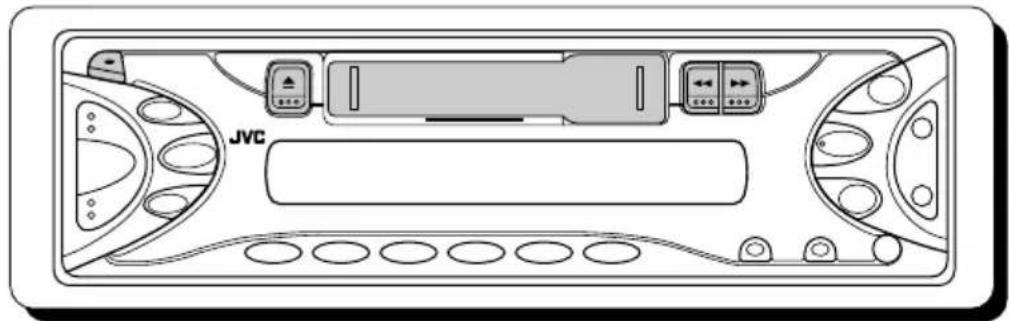

Hören einer Kassette

Sie können Kassetten des Typs I (normal) wiedergeben.

1 Das Gerät einschalten.

Hinweis zum Ein-Tastendruck-Betrieb:

Sollte sich eine Kassette im Kassettenfach befinden, wird die Wiedergabe automatisch gestartet. Es wird allerdings empfohlen, die Kassette aus dem Kassettenfach herauszunehmen, wenn Sie die Stromversorgung oder die Zündung ausschalten. Anderenfalls werden möglicherweise der Tonkopf und die Kassette beschädigt.

2 Legen Sie eine Kassette in das Kassettenfach ein.

Wird das Ende einer Kassettenseite während des Abspielens erreicht, beginnt automatisch das Abspielenden anderen Kassettenseite (Autoreverse).

3 Die Kassettenabspielrichtung wahlen.

Beide Tasten gleichzeitig drucken. Hierbei wird jeweils auf die entgegengesetzte Abspielrichtung gewechselt vorwarts (rder ruckwarts (PAPE

Zum Beenden des Abspielens und Auswerfen der Kassette

Sie die Taste drucken.
Die Wiedergabe der Kassette wird gestoppt, und die Kassette wird automatisch aus dem Kassettenfach ausgeworfen. Als Signalquelle wird die zuvor eingestellte Signalquelle ausgewählt.

• S ie können die Signalquelle nicht ändern, solange sich die Kassette im Kassettenfach befindet. Zum Ändern der Signalquelle muss zuvor die Kassette ausgeworfen werden.
• Sie können die Kassette auch bei ausgeschalteten Gerät auswerfen, indem Sie die Taste ▲ drucken.

So spulen Sie eine Kassette schnell vor oder darüber

Drucken Sie die Taste oder. Die Kassette wird in der jeweiligen Pfeilrichtung (▶ oder).

Kassettenabspielrichtung

Wenn Sie die Wiedergabe fortsetzen möchten, drücken Sie leicht auf die andere Taste, die nicht gedrückt ist (▶ oder >).

Klang-Einstellschritte

Sie konnen das Klangbild wie gewünscht einstellen.

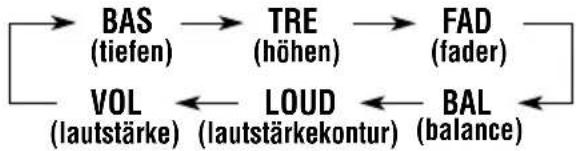

DieinzustellendePositionwahlen.

Wenn Sie diese Taste mehrfach hintereinander drucken,ändern sich die einstellbaren Funktionen wie folgt:

Beim Modell KS-FX43R/KS-FX483R/KS-FX480R:

Beim Modell KS-F383R/KS-F380R:

Anzeige Zutun: Bereich
BAS Einstellen	len -06 (min.) der Tiefen. |	+06 (max.)
TRE Einstellen	len der -06 (min.) Höhen. |	+06 (max.)
FAD* Einstellen	len des vorderen und hinteren Laufsprecheraus-gleichs.	R06 (Nur hinten) | F06 (Nur vorne)
BAL Einstellen	len des linken und rechten Laufsprecheraus-gleichs.	L06 (Nur links) | R06 (Nur rechts)
LOUD** Tiefe	und hohe Frequenzen werden betont, um bei niedriger Laustärkegegels ein ausgeglich-eneres Klangbild zu erzielen.	LOUD ON | LOUD OFF
VOL Einstellen	len der 00 (min.) Laustärke. |	50 (max.)

• Wenn Sie eine Anlage mit zwei Lautsprechern verwenden, setzen Sie den Ausblender auf „00“.
  ** Für KS-FX43R/KS-FX483R/KS-FX480R.
  Für den KS-F383R/KS-F380R, drücken Sie die Taste LOUD, um die Lautstärkekontur ein-oder auszuschalten.

2 Lautstärkekontur einstellen.

Lautstärke erhöhen oder Lautstärkekontur einschalten Lautstärke reduzieren oder Lautstärkekontur ausschalten

Beispiel: "TRE" (Hohen) wird eingestellt

So schalten Sie die Lautstärkekonture ein oder aus

(Fur KS-F383R/KS-F380R)

Jeder Druck auf die Taste LOUD schaltet die Lautstärkekontur wechselweise ein und aus.

3 Wiederholen Sie Schritt 1 und 2, um weitere Optionen zu ändern.

Hinweis:

Normalerweise dient der Tasten + / - zur Lautstärleregelung. Sie müssen davon nicht „VOL“ wahlen, um die Lautstärke einzustellen.

Auswahlen der voreingestellten Klangmodus

Sie können eine voreingestellte Klangeinstellung, die zum jeweiligen Musikgenre paßt, wahren.

Wahlen Sie den gewünschen Klangmodus.

Wenn Sie diese Taste mehrfach hintereinander drucken, ändert sich der Klangmodus wie folgt:

Anzeige Für:		Voreingestellte Werte
		BAS	TRE LOD
SCM OFF (lineares 00 00 Signal)		OFF
BEAT Rock - oder +02 00 ON Disko-Musik		ON
SOFT Ruhige +01 Hintergrunds-musik		-03	OFF
POP	Leichte Musik	+04	+01

Hinweise:

• Sie können die vorgegebenen Klangbetriebsarten nach ihren Wünschen ändern und im Speicher sichern.
  Siehe „Speichern ihrer eigenen Klangeinstellungen“ Weiter unter bzgl. weiterer Informationen.
• Siehe Seite 19 wird beschreiben, wie Sie die Baß- und Höhenverständigung anpassen oder die Lautstärkekontur-Funktion ein- oder ausschalten können.

Speichern ihrer eigenen Klangeinstellungen

Sie können die Klangbetriebsarten (BEAT, SOFT, POP) nach eigenen Geschmack anpassen und diese Einstellungen im Speicher sichern.

• Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn die Einstellung abgebrochen wird, bevor Sie sie fertiggestellt haben, beginnen Sie erneut mit Schritt 1.

1 Rufen Sie die Klangbetriebsart, die Sie einstellen möchten, auf.

• Weitere Einzelheiten finden Sie in der linken Spalte.

2 Nehmen Sie die Einstellungen vor.

• Siehe Seite 19, „Klang-Einstellschritte".

3 Wiederholen Sie Schritt 2, um weitere Optionen zu ändern

Die Taste SCM drucken und gedrückt halten, bis die Klangbetriebsart, die Sie in Schritt 1 ausgewählten haben, im Display blinkt.

Die Anpassungen, die Sie für die gewählte Klangbetriebsart vorgenommen haben, werden im Speicher geschichert.

5 Wiederholen Sie desselbe Verfahren, um andere Klangmodi zu speichern.

Sollen die Klangbetriebsarten auf die Werkseinstellungen zurückgesetzt werden, das gleiche Verfahren wiederholen und die voreingestellten Werte aus der Tabelle auf der linken Seiten erneut zuweisen.

Telefonstummschaltung auswahlen

Dieser Modus wird verwendet, wenn ein Funktion angeschlossen ist. Wahlen Sie in Abhängigkeit vom verwendenten Telefonsystem entweder die Einstellung „MUTING 1" oder „MUTING 2". Werkseitig wurde dieser Modus deaktiviert.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22).

2 Valitse „TEL“ (Telefonstummschaltung).

3 Wahlen Sie den gewünschten Betriebsart—,MUTING 1“, ,MUTING 2“ oder ,OFF".

• MUTING 1: Wahlen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann.
• MUTING 2: Wahlen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann.
  OFF: Die Telefonstummschaltung wird deaktiviert.

4 Beenden Sie die Einstellung.

Display-Ausb Wahl für den CD-Wechsler

Nur für KS-FX43R/KS-FX483R/KS-FX480R.

Sie können die Erstanzeige im Display entweder in CD-Nummer oder verstrichene Spielzeitändern, während eine CD vom CD-Wechsler wiedergegeben wird.

Werkseitig wird die Einstellung „DISC" ausgewählt.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22).

2 Wahlen Sie „CH DISP“ (Wechsler-Display).

3 Wahlen Sie den gewünschten Betriebsart—,DISC" oder ,TIME".

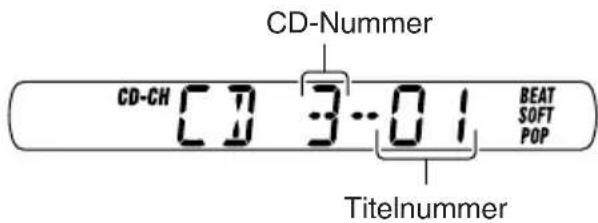

DISC:Zeigt die Disc- und Titelnummer an.
- TIME: Zeigt die verstrichene Spielzeit und die Titelnummer an.

4 Beenden Sie die Einstellung.

Präferenzeinstellungsmodus (PSM) punkt

• Schauen Sie auf den entsprechenden Seiten, die in der Tabelle angegeben sind, bzgl. erherer Informationen über den Betrieb aller PSM-Punkte nach.

1 2 Wahlen...Halten... KS-FX43R/ KS-F383R/ KS-F380R	3 Einstellen...		Einstellung ab Werk	Siehe Seite
	-	+
CLOCK H Stundeneinstellung		VorZurück	0:00 6
CLOCK M Minuteneinstellung	Zurück Vor
24H/12H 24/12-Std. Einstellung	12H	24H	24H	6
AUTO ADJ Automatische Uhrzeiteinstellung	OFF 16ON ON
DISPMODE Anzeigemodus	CLOCK ⇌ PS NAME FREQ ⇌		PS NAME	16
CH DISP* Wechsler-Display	TIME	DISC	DISC	21
AF-REG Alternativfrequenz-/ Regionalempfang	AF ⇌ AF REG OFF ⇌		AF	11
PTY STBY PTY-Bereitschaftsbetrieb	OFF→29 programmsparten (siehe Seite 17)		OFF	13
TAVOL Verkehrsfunkmeldungs- Lautstärke	VOL 00 - VOL 50		VOL 20	16
P-SEARCH Sendungssuchlauf	OFF	ON	OFF	15
TEL Telefonstummschaltung	MUTING 1 ⇓ MUTING 2 OFF ⇓		OFF	21

• Drücken Sie die Taste SEL (Auswahr), um die Einstellung abzuschlieben.
• Nur für KS-FX43R/KS-FX483R/KS-FX480R.

Abnehmer der Schalttafel

Sie konnen die Schalttafel abnehmen, wenn Sie das Fahrzeug verlassen.
Wenn Sie die Schalttafel abnehmer oder wieder einsetzen, achten Sie darauf, daß Sie die Anschlüsse auf der Rückseite der Schalttafel und am Schalttafelhalter nicht beschädigen.

Abnehmen der Schalttafel

Bevor Sie die Schalttafel abnehmen, schalten Sie unbedingt die Stromversorgung aus.

1 Entriegeln Sie die Schalttafel.

2 Das Schalttafel anheiten und abnehmer.

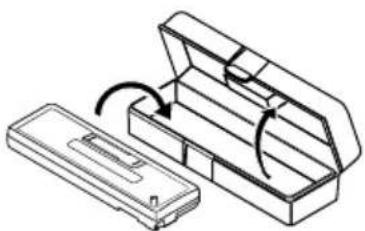

3 Legen Sie die abgenommene Schalttafel in das mitgelieferte Etui.

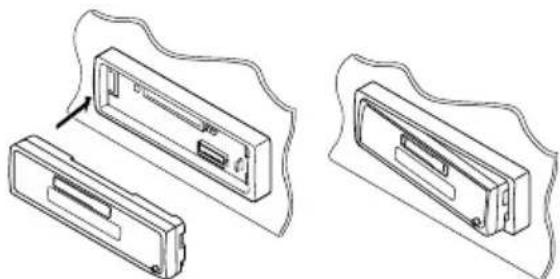

Anbringen der Schalttafel

1 Führn Sie die linke Seite der Schalttafel in die Nut des Schalttafelhalters ein.

2 Drücken Sie auf die rechte Seite der Schalttafel, damit sie im Schalttafelhalter einrastet.

Hinweis zum Reinigen der Anschlüsse:

Wenn Sie die Schalttafel halten abnehmen, kann sich der Zustand der Anschlisse verschlechtern. Um diese Möglichkeit zu minimieren, wischen Sie die Anschlisse in regelmäßigen Abständen mit einem Wattestabchen oder einem Tuch ab, die zuvor mit Alkohol angefeucht wurden. Achten Sie daraufauf, daß Sie die Anschlisse nicht beschädigen.

Anschlüsse

Dieses Kapitel betrift ausschliesslich Modell KS-FX43R/KS-FX483R/KS-FX480R.

Wir empfehlen Ihnen, einen CD-Wechsler der Serie CH-X zusammen mit diesen Gerät zu verwenden (außer MP3-kompatiblen CD-Wechsler von JVC).

Wenn Sie einen anderen automatischen CD-Wechsler besitzen, Fragen Sie JVC-Fachhändler für Autostereoanlagen, wie die Anschlüsse durchgefuhrt werden müssen.

• Handelt es sich bei Ihr dem CD-Wechsler um einen CD-Wechsler der Modellreihe KD-MK, benötigen Sie ein Kabel (KS-U15K) zum Anschlieben an diese Gerät.

Vor dem Betreiben Ihres CD-Wechsler:

• Siehe auch die Anleitung, die Ihr dem CD-Wechsler beiliegt.
• Sind keine CDs im Magazin des CD-Wechsler oder sind die CDs mit der Oberseite nach unter eingelegt, erscheint „NO CD" wird im Display angezeigt. In dieser Fall das Magazin Herausnahmen und die CDs richtig einlagen.
• Wenn kein Magazin in den CD-Wechsleringelegt ist, wird „NO MAG“ im Display angezeigt. Solle these Meldungerschreiben, legen Sie das Magazin in den CD-Wechsler ein.
• Erscheint, RESET 1" - ,RESET 8"(zurücksetzen 1 - 8) wird im Display angezeigt, stimmt etwas nicht mit der Verbindung zwischen dem Gerät und dem CD-Wechsler. In thisem Fall die Verbindung überprüfen und das (die) Kabel ggf. fest anschließen. Dann die Rücksetztaste des CD-Wechsler drucken.

Abspielend CDs

Den CD-Wechsler wahlen (CD-CH).

Die Wiedergabe beginnt mit dem ersten Titel der ersten CD.

Samtliche Titel aller CDs werden wiedergegeben.

CD-Nummer

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie CD-CH drücken, wird das Gerät automatisch eingeschaltet. Sie brauchen damit nicht 1/1ATT zu drücken.

So zeigen Sie die verstrichene Wiedergabezeit an

DISP (Display) wiederholt drucken.
Wenn Sie diese Taste merhrfach hintereinander drucken, andert sich die Anzeigenbetriebsart wie folgt:

Zum Schnellen Vor- oder Rücklauf des Titels

Drücken Sie die Taste f#, für einenchnellen Vorlauf des Titels und halten, während eine CD abgespielt wird.

Drücken Sie die Taste | | |, für einen Rücklauf des Titels und halten, während eine CD abgespielt wird.

So springen Sie zu den nachsten oder vorherigen Titels

Drucken Sie kurz während eine CD wiedergegeben wird, um an den Anfang des nachsten Titels zu springen.

Wenn Sie diese Taste mehrfach hintereinander drucken, wird der Anfang des jeweils nächsten Titels gesucht und wiedergegeben.

Drucken Sie kurz während eine CD wiedergegeben wird, um an den Anfang des aktuellen Titels zu springen.

Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Anfang des jeweils vorherigen Titels gesucht und wiedergegeben.

Zum direkten Anwahlen einer bestimmten CD

Die Ziffertaste der jeweiligen CD-Nummer drücken, um diese abzuspielen (während der CD-Wechsler-Wiedergabe).

Zum Wahlen einer CD-Nummer von 1 - 6: Drucken Sie kurz 1 (7) - 6 (12).
Zum Wahlen einer CD-Nummer von 7 - 12: Drucken Sie 1 (7) - 6 (12), und halten Sie sie länger als 1 Sekunde gedrückt.

Beispiel: Wird die CD-Nummer 3 gewählt.

Wahlen der CD Abspielbetriebsarten

So geben Sie Titel in zufälliger Reihenfolge wieder (Wiedergabe in zufälliger Reihenfolge)

Wenn Sie diese Taste mehrfach hintereinander drucken, ändern sich die Funktionen für die Wiedergabe in zufälliger Reihenfolge wie folgt:

Modus	RND-Anzeige	Zufallswiedergabe
RND1(Zufall 1) CD	Leuchtet Alle Titels der aktuellenTitel der)nachsten CD usw.
RND2 Blink (Zufall 2) Magazin.		aller CDs im

Dieses Gerät erfordert nur weniger Wartung und Pflege. Sie können jedoch die Lebensdauer des Geräts verlangern, wenn Sie die nachfolgenden Anweisungen befolgen.

Zum Reinigend der Tonkopfe

Die Tonkopfe alle 10 Betriebsstunden mit einer Tonkopf-Reinigungskassette (im Fachhandel erhältlich) reinigen. Wenn die Tonkopfe verschmutzen, merken Sie das an folgenden Symptomen:
- Dumpsfer Klang.
- Tonpegel sinkt.
Tonaussetzer.
- Keine schmutzigen oder verstaubten Kassetten abspielen.
Die hochpolierten Tonkopfe nicht mit metallischen oder magnetischen Werkzeugen berühren.

Zum Sauberhalten der Kassetten

Die Kassetten immer in ihren Hullen aufbewahren.
Die Kassetten nicht an folgenden Orten aufbewahren:

• Im direkten Sonnenlicht
• Bei hoher Luftfeuchtigkeit
• Bei extrem hohen Temperaturen

VORSICHT:

Kassetten mit abblätternden Etiketten nicht abspielen, da sie das Gerät beschädigen konnen.
- Das Kassettenband straffen, um Durchhang zu entfernen, da sich loses Band im Mechanismus verheddern kann.
Kassetten nicht nach dem Gebrauch im Kassettenfach setzen, da andernfalls die Bandstraße fangt.

Was wie ein Problem aussieht, muß nicht immer eines sein. Die folgenden Punkte vor einem Anruf bei einer Kundendienstelle überprüfen.

	Symptome	Ursachen	Abhilfen
Allgemeines	Die Tonwiedergabe ist manchmal unterbrochen.	Anschlüsse sind falsch.	Die Kabel und Anschlüsse überprüfen.
	Die Lautspricher geben keinen Ton wieder.	Die Lautstärke ist auf den kleinsten Pegel eingestellt.	Auf optimes Niveau einstellen.
		Anschlüsse sind falsch.	Die Kabel und Anschlüsse überprüfen.
	Dieses Gerät arbeitet überhaupt nicht.	Der eingebaute Mikro-Computer Funktioniert aufgrund von Lärm usw. nicht richtig.	Die Tasten SEL (Auswahl) und Φ/1/ATT (Bereitschaft/Netz/Dämpfer) länger als 2 Sekunden gleichzeitig gedrückhalten, um das Gerät zurückzusetzen. (Die Einstellung der Uhr und die gespeicherten Sender werden gelöscht). (Siehe Seite 2).
FM/AM	Automatisches Zurückstellen des SSM (Sequentialspeicher für starke Sender) Funktioniert nicht.	Signale sind zu schwach.	Die Sender von Hand speichern.
	Störgeräusche beim Radiohören.	Die Antenne ist nicht fest angeschlossen.	Die Antenne fest anschlossen.
Bandwiedergabe	Kassette kann nicht eingelegt werden.	Sie haben die Kassette falsch herum eingelegt.	Die Kassette mit dem freiliegenden Tonband nach rechts einlagen.
	Kassetten werden heiß.	Das ist keine Fehlfunktion.	——
	Die Tonwiedergabe der Kassette ist sehr niedrig und die Ton Qualität hat sich verschlechtert.	Der Tonkopf ist verschmutzt.	Das Gerät mit einer Tonkopf-Reinigungskassette reinigen.

Ausschliesslich Modell KS-FX43R/KS-FX483R/KS-FX480R

Symptome		Ursachen	Abhilfen
CD-Wechsler	· „ NO CD“ wird im Display angezeigt.	Es ist keine CD im Magazine.	CDs ins Magazine legen.
		CDs sind falsch eingelegt.	Sie richtig herum einlagen.
	· „ NO MAG“ wird im Display angezeigt.	Es befindet sich kein Magazin im CD-Wechsler.	Setzen Sie das Magazin ein.
	· „ RESET 8“ (zurücksetzen 8) wird im Display angezeigt.	Das Gerät ist nicht richtig am CD-Wechsler angeschlossen.	Sie richtig herum einlagen. Das Gerät und den CD-Wechsler richtig miteinander verbinden und die Rücksetztaste des CD-Wechsler drücken.
	· „RESET 1“ – „RESET 7“ (zurückstellen 1 – 7) wird im Display angezeigt.		Die Rücksetztaste des CD-Wechsler drücken.
	· Der CD-Wechsler arbeitet überhaupt nicht.	Der eingebaute Mikro-Computer Funktioniert aufgrund von Lärn usw. nicht richtig.	Die Tasten SEL (Auswahl) und Ⓞ/1/ATT (Bereitschaft/Netz/Dämpfer) länger als 2 Sekunden gleichzeitig gedrück htalen, um das Gerät zurückzusetzen. (Die Einstellung der Uhr und die gespeicherten Sender werden gelöscht). (Siehe Seite 2).

AUDIO-VERSTÄRKERTEIL

Max. Leistungsabgabe:

Vorne: 45 W pro Kanal

Hinten: 45 W pro Kanal

Kontinuierliche Leistungsabgabe (RMS):

Vorne: 17 W pro Kanal an 4 40Hz bis

20 000 Hz bei nicht mehr als

0,8% Gesamtklirrfaktor.

Hinten: 17 W pro Kanal an 4 40Hz bis

20 000 Hz bei nicht mehr als

0,8% Gesamtklirrfaktor.

Last-Impedanz: 4 Ω (4 Ω bis 8 Ω zulässig)

Tonregelbereich:

Tiefen: ± 10 dB bei 100Hz

Hohen: ± 10 dB bei 10kHz

Frequenzgang: 40 Hz bis 20 000 Hz

Signal/Storbstand: 70 dB

Line-Ausgangspegel/Impedanz:

KS-FX43R/KS-FX483R/KS-FX480R:

UKW:87,5 MHz bis 108,0 MHz

AM: (MW) 522 kHz bis 1620 kHz

(LW) 144 kHz bis 279 kHz

[UKW Tuner]

Nutzbare Empfindlichkeit: 11,3 dBf (1,0 V/75 Ω)

50 dB Geräuschberhigung:

16,3 dBf (1,8 V/75Ω)

Ausweichkanalabstimmscharfe (400kHz)

65dB

Frequenzgang: 40 Hz bis 15 000 Hz

Stereotrennabstand: 30 dB

Einfangsverhältnis: 1,5 dB

[MW Tuner]

Empfindlichkeit: 20 V

Trennscharfe: 35 dB

[LWTuner]

Empfindlichkeit: 50~ V

KASSETTENDECKTEIL

Gleichlaufschwankung: 0,15% (WRMS)

Schnellspulzeit: 190 s (C-60)

Frequenzgang: 50 Hz bis 14 000 Hz

(Normalband)

Signal/Storabstand: 52 dB

Stereotrennabstand: 40 dB

ALLGEMEIN

Spannungsversorgung:

Betriebsspannung: DC 14,4 V

(11 V bis 16 V zulassig)

Erdungssystem: Negative Masse

Zugelassene Arbeitsstemperatur: 0^ bis +40^

Abmessungen (B× H× T)

EinbaugröBe (ca.):

182mm× 52mm× 150mm

BedienteilgroBe (ca.):

188mm× 58mm× 11mm

Gewicht (ca.):

1,3 kg (ausschlieBlich Zubehor)

Änderungen der Konstruktion und technischen Daten ohne Vorankündigung möglich.

0,8% totale harmonische

0,8% totale harmonische

Haben Sie PROBLEME mit dem Betrieb?

Bitte setzen Sie Ihr Gerät zurück

Siehe Seite Zurücksetzen des Geräts
