BEDIENUNGSANLEITUNG KSFX772R JVC

Für den Einbau und die Anschlüsse siehe das eigenständige Handbuch.

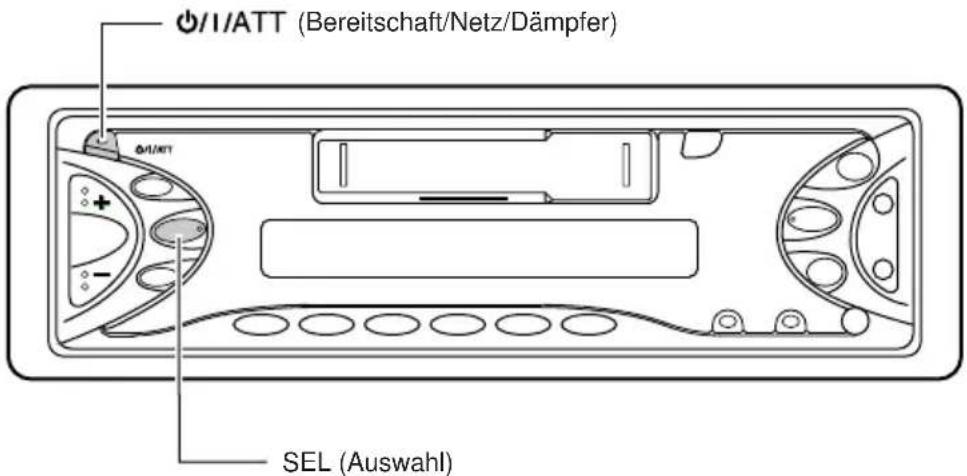

Zurücksetzen des Geräts

Die Tasten SEL (Auswahl) und U-Beirtschaft/Netz/Dämpfer) mehrere Sekunden lang gleichzeitig gedrückt halten.

Dadurch wird der eingebaute Mikro-Computer zurückgesetzt.

ØI/ATT (Bereitschaft/Netz/Dämpfer) ØI/ATT SEL (Auswahl)

Hinweis:

Ihre Voreinstellungen – wie Vorwahlkanäle oder Klangeinstellungen – werden ebenfalls gelöscht.

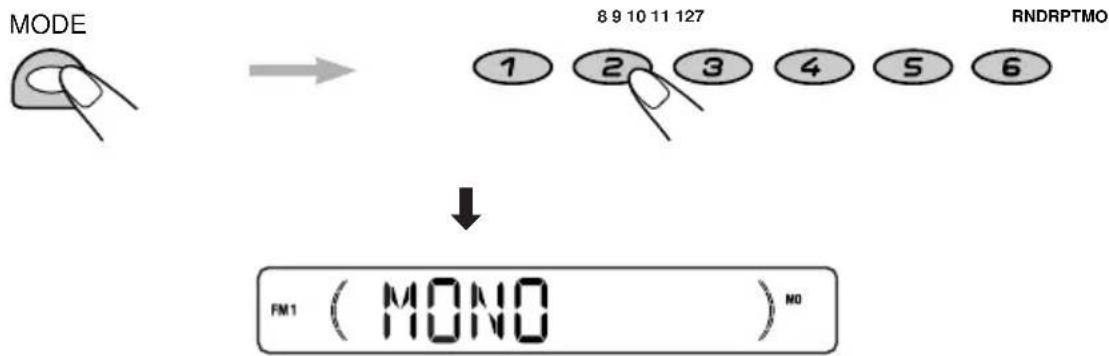

Verwenden der Zifferntasten:

Wenn die Taste MODE gedrückt wird, geht das Gerät in den Funktionsbetrieb und die Zifferntasten dienen als verschiedene Funktionstasten.

Nach dem Drücken der Taste MODE etwa 5 Sekunden ohne Verwenden der Zifferntaste warten, bis der Funktionsbetrieb wieder gelöscht ist und die Tasten können wieder als Zifferntasten verwendet werden.

• Die Taste MODE nochmals drücken und der Funktionsbetrieb wird ebenfalls gelöscht.

INHALT

Zurücksetzen des Geräts 2

Verwenden der Zifferntasten 2

ANORDNUNG DER TASTEN 4

Schalttafel 4

GRUNDBEDIENUNGEN 5

Einschalten der Stromversorgung .... 5

RADIOGRUNDBETRIEB 6

Radiohören 6

Speichern der Sender 8

Anwahl eines vorabgestimmten Senders ... 9

RDS-BETRIEB 10

Betriebsmöglichkeiten mit der Funktion RDS.... 10

Weitere praktische RDS-Funktionen und -Einstellungsmöglichkeiten .... 14

KASSETTENBETRIEB 17

Hören einer Kassette 17

Suchen eines Titelanfangs 18

Weitere Kassetten-Komfortfunktionen ..... 18

KLANGEINSTELLUNG 20

Klang-Einstellschritte 20

Verwenden des Klangregelungsspeichers (SCM) 21

Speichern Ihrer eigenen Klangeinstellungen 22

ANDERE WICHTIGE FUNKTIONEN ..... 23

Stellen der Uhr.... 23

Auswählen der im Displayfensters angezeigten Farbe 24

Ändern der allgemeinen Einstellungen (PSM) 24

Abnehmen der Schalttafel 27

CD-WECHSLERBETRIEB 28

Abspielen der CDs.... 28

Wählen der CD-Abspielbetriebsarten..... 29

BETRIEB EINER EXTERNEN KOMPONENTE...... 30

Wiedergeben einer externen Komponente 30

BETRIEB DES DAB-TUNERS ...... 31

Einstellen eines Ensembles und eines Dienstes .... 31

Sichern von DAB-Diensten im Speicher .... 32

Einstellen eines gespeicherten DAB-Dienstes 33

FEHLERSUCHE 34

WARTUNG 36

TECHNISCHE DATEN 37

Hinweis:

Zu diesem Gerät wird eine Identifikationskarte mitgeliefert, auf der die Gerätechassis-Nummer vermerkt ist. Heben Sie diese Karte getrennt vom Gerät auf. Im Falle eines Diebstahls kann sie die Geräteidentifizierung erleichtern.

VOR DEM GEBRAUCH

* Für die Sicherheit....

• Die Lautstärke nicht zu laut stellen, da dadurch Außengeräusche überdeckt und das Autofahren gefährlich wird.
• Das Auto vor dem Durchführen von komplizierten Bedienschritten anhalten.

* Temperatur im Auto....

Wenn Sie das Auto für lange Zeit in heißem oder kaltem Wetter parken, bitte warten, bis sich die Temperatur im Auto sich normalisiert hat, bevor Sie das Gerät einschalten.

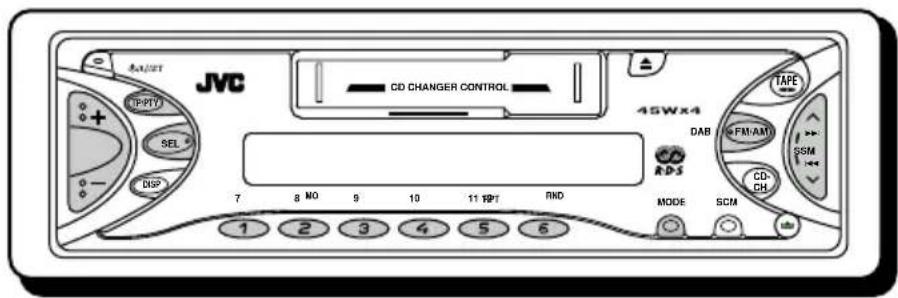

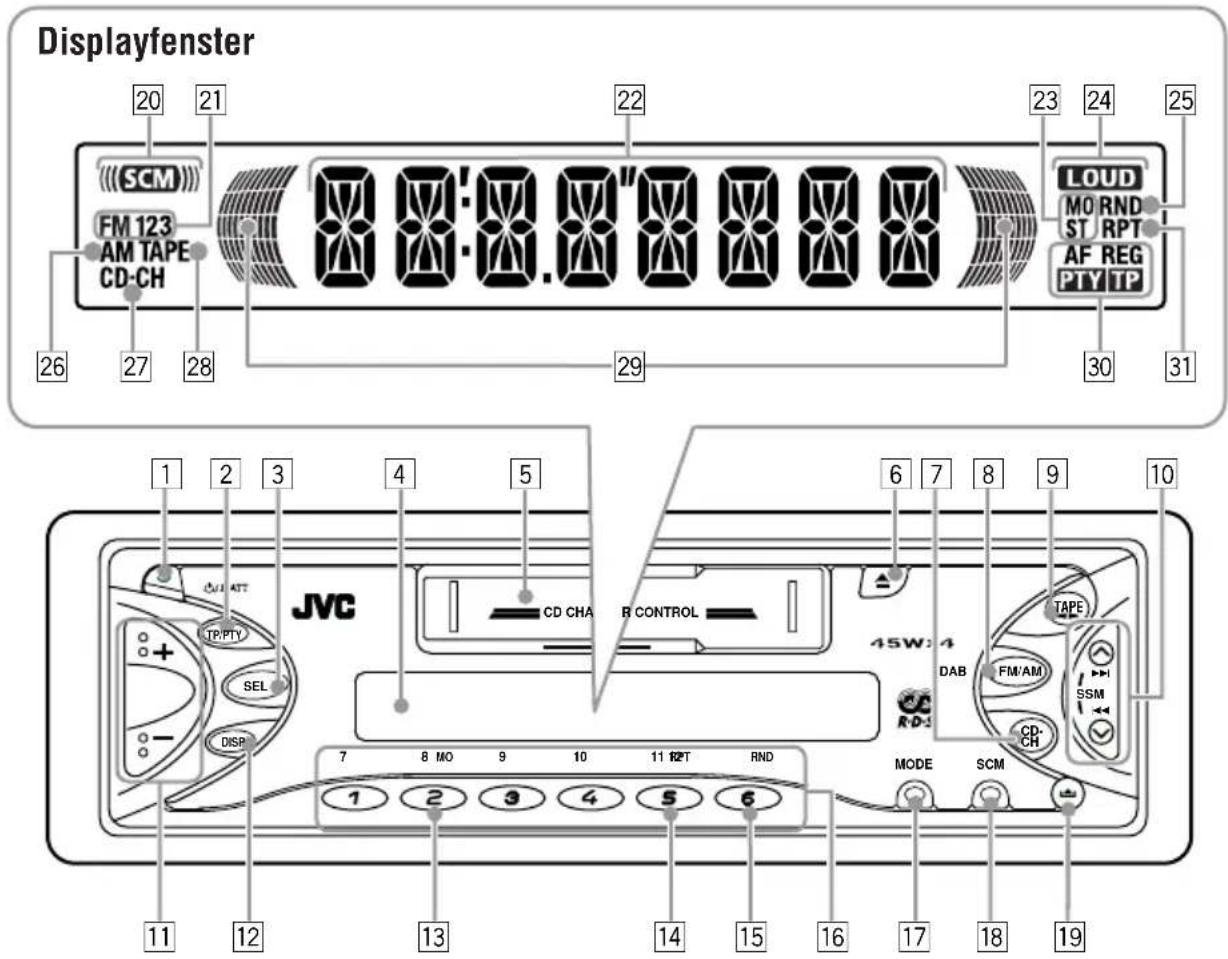

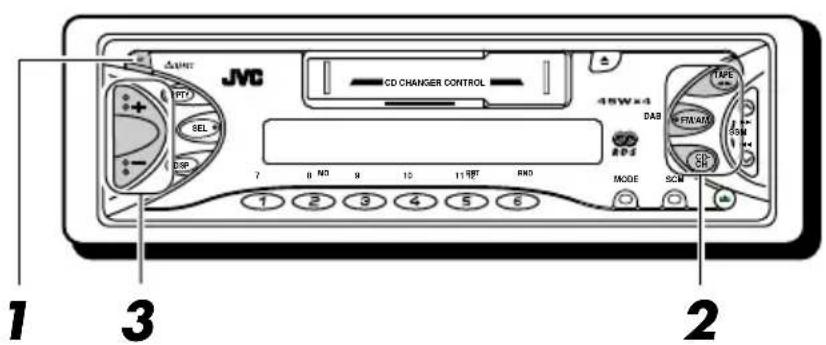

Schalttafel

Displayfenster 20 21 22 23 24 25 SCM FM 123 AM TAPE CD-CH 26 27 28 29 30 31 LOUD MO RND ST RPT AF REG PTY TP 1 2 3 4 5 6 7 8 9 10 JVC CD CHA R CONTROL 45W:4 TAPE DAB FM/AM SSM CD- DISP R-D-3 MODE SCM 1 2 3 4 5 6 7 8 MO 9 10 11 RET RND 11 12 13 14 15 16 17 18 19

1 0/1/ATT Taste (Bereitschaft/Netz/TansbefMODE

2 Taste TP (Verkehrsinformationen)/PTY (Sendungstypen)
3 Taste SEL (Auswahl)
4 Displayfenster
5 Kassettenfach
6 Taste ▲ (Auswerfen)
7 Taste CD-CH (CD-Wechsler)
8 Taste FM/AM

• Dient auch als Taste DAB.

9 Taste TAPE

10 Tasten ▶▶/▶◀ ▼

- Dienen auch als Tasten SSM, wenn sie zusammen gedrückt werden.

11 Tasten +/-
12 Taste DISP (Display)
13 Taste MO (Monophon)
14 Taste RPT (Wiederholung)
15 Taste RND (Zufall)
16 Zifferntasten

18 Taste SCM (Sound Control Memory)
19 Taste (Eigabe der Bedienungsblende)

Displayfenster

20 Anzeige SCM (Sound Control Memory)
21 Anzeige des UKW-Frequenzbands (FM1, FM2, FM3)
22 Hauptdisplay
23 Anzeigen des Tunerempfangsmodus MO (Monophon), ST (Stereo)
24 Anzeige LOUD (Lautstärkekontur)
25 Anzeige RND (Zufall)
26 Anzeige des MW-/LW-Frequenzbands
27 Anzeige CD-CH (CD-Wechsler)
28 Anzeige TAPE
29 Anzeige des Lautstärkepegels (oder audio)
30 Anzeigen RDS AF, REG, PTY
31 Anzeige RPT (Wiederholung)

JVC CD CHANGER CONTROL 45W x 4 DAB 7 8 NO 9 10 11 RF 12 RHO MODE SCM 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 2 3 1

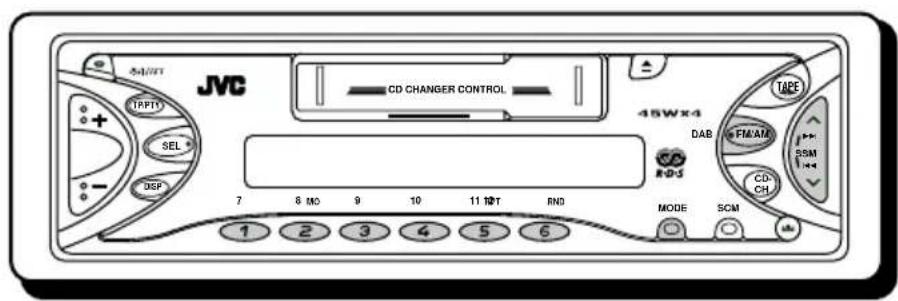

Einschalten der Stromversorgung

1 Das Gerät einschalten.

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie die Programmquelle Tuner in Schritt 2 unten wählen, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht

∅/I/ATT zu drücken.

2 Die Programmquelle abspielen.

Für die Bedienung des Tuners (UKW oder AM (MW-/LW-)), siehe Seiten 6 – 16.

Für die Bedienung des Kassettendeck spielers, siehe Seiten 17 – 19.

Für die Bedienung des CD-Wechsler, siehe Seiten 28 – 29.

Für die Bedienung des externe, Komponente, siehe Seite 30.

Für die Bedienung des DAB-Tuner, siehe Seiten 31 – 33.

3 Die Lautstärke einstellen.

So erhöhen Sie die Lautstärke.

So verringern Sie die Lautstärke.

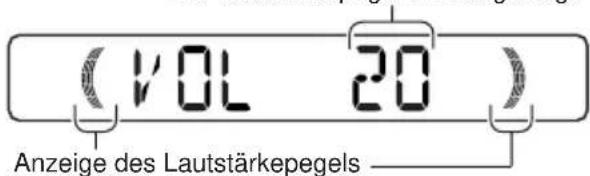

Der Lautstärkepegel wird angezeigt.

(VOL 20) Anzeige des Lautstärkepegels

4 Den Klang wie gewünscht einstellen. (Siehe Seiten 20 – 22).

Für ein sofortiges Absenken der Lautstärke

Kurz der Aftören einer beliebigen Programmquelle drücken. „ATT“ blinkt auf der Anzeige und die Lautstärke fällt sofort ab. Zur Wiederherstellung der vorherigen Lautstärkepegel die Taste nochmals kurz drücken.

Zum Ausschalten des Geräts

∅/I/ATT drücken und länger als 1 Sekunde halten.

Hinweis:

Wenn Sie das Gerät erstmals verwenden, stellen Sie bitte die eingebaute Uhr korrekt ein, siehe Seite 23.

JVC CD CHANGER CONTROL 45Wx4 TAPE DAB FM/AM SCM CD-CH RDS MODE SCM 1 2 3 4 5 6 7 8 NO 9 10 11 PPT RND

Radiohören

Um einen Sender einzustellen, können Sie entweder den automatischen Suchlauf verwenden, oder Sie können den Sender manuell einstellen.

Automatisches Suchen eines Senders: Automatischer Suchlauf

1 Wählen Sie das Band (FM1 – 3, AM).

Das gewählte Frequenzband wird angezeigt.

Hinweis:

Dieser Receiver verfügt über drei UKW-Frequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

2 Beginnen Sie mit der Suche nach einem Sender.

SSM

Um Suchen von Sendeern mit höherer Frequenz.

Um Suchen von Sendeern mit niedrigerer Frequenz.

Wenn ein Sender empfangen wird, Stoppt die Suche.

Zum Anhalten der Suche bevor ein Sender empfangen wird, die gleiche Taste, die Sie für die Suche gedrückt haben, nochmals drücken.

Manuelles Suchen eines Senders: Manueller Suchlauf

1 Wählen Sie das Band (FM1 – 3, AM).

Hinweis:

Dieser Receiver verfügt über drei UKW-Frequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

2 Drücken Sie die Taste ▶▶ oder ◀◀◀ ∨, und halten Sie sie gedrückt, bis „M (manuell)“ im Display zu blinken beginnt.

SSM FM1 ( 80.3 M )

Das gewählte Frequenzband wird angezeigt.

3 Stellen Sie den gewünschten Sender ein, während „M“ blinkt.

SSM

Um Sender einzustellen, die auf höheren Frequenzen senden.
Um Sender einzustellen, die auf niedrigeren Frequenzen senden.

• Wenn Sie die Taste loslassen, wird der manuelle Betrieb automatisch nach 5 Sekunden deaktiviert.
• Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz (in 50 kHz Intervallen bei UKW- und 9 kHz Intervallen bei AM – MW-/LW-), bis Sie die Taste freigeben.

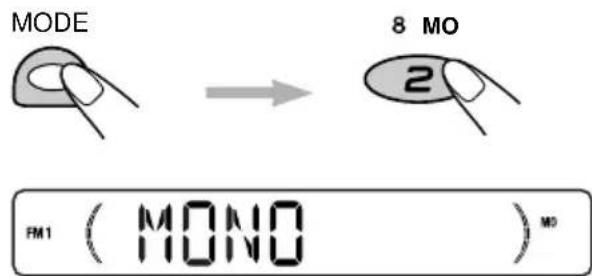

Schlechter Empfang einer UKW-Stereosendung:

1 Die Taste MODE drücken, um bei laufender UKW-Stereosendung in den Funktionsbetrieb zu gelangen.
2 Die Taste MO (Monophon), im Funktionsbetrieb drücken, damit die MO-Anzeigeleuchten auf dem Display aufleuchten.

MODE 8 MO 2 FM1 (MO NO) W0

Wenn die Anzeige MO im Display leuchtet, erfolgt die Wiedergabe Monophon. Allerdings verbessert sich dadurch der Empfang (die Anzeige ST schaltet sich aus).

Wenn Sie den Stereoeffekt wiederherstellen möchten, wiederholen Sie Schritt 1 und 2, so dass die Anzeige MO (Monophon) erlischt.

Speichern der Sender

Sie können Rundfunksender auf zwei Arten abspeichern.

• Automatisches Vorabstimmen der UKW-Sender: SSM (Strong-station Sequential Memory = Sequentialspeicher für starke Sender)
• Manuelles Vorabstimmen für UKW- und MW-/LW-Sender

Automatische UKW-Vorabstimmung: SSM

Sie können 6 lokale UKW-Sender pro UKW-Empfangsbereich (FM1, FM2 und FM3) vorabstimmen.

1 Die gewünschte Empfangsbereichzahl (FM1 – 3), in der UKW-Sender gespeichert werden sollen, wählen.

2 Drücken Sie beiden Tasten, und halten Sie sie länger als 2 Sekunden gedrückt.

FM1 (……55M……)

„SSM“ erscheint und erlischt bei Abschluß der automatischen Vorabstimmung wieder.

Die lokalen UKW-Sender mit den stärksten Signalen werden gesucht und automatisch in der Empfangsbereichszahl (FM1, FM2 oder FM3), die Sie gewählt haben, gespeichert. Diese vorabgestimmten Sender werden auf den Nummerntasten abgespeichert — № 1 (niedrigste Frequenz) bis № 6 (höchste Frequenz). Wenn die automatische Vorabstimmung abgeschlossen ist, wird der Sender der Taste 1 automatisch angewählt.

Manuelles Vorabstimmen

Sie können bis zu 6 Sender pro Empfangsbereich (FM1, FM2, FM3 und AM) von Hand vorabstimmen.

Beispiel: Speichern des UKW-Senders 88,3 MHz auf der numerischen Taste 1 des FM1-Empfangsbereichs

1 Die gewünschte Empfangsbereichzahl (FM1 – 3, AM), in der Sender gespeichert werden sollen, wählen (in diesem Beispiel FM1).

2 Auf den Sender (in diesem Beispiel 88,3 MHz abstimmen).

SSM

Um Sender einzustellen, die auf höheren Frequenzen senden.

Um Sender einzustellen, die auf niedrigeren Frequenzen senden.

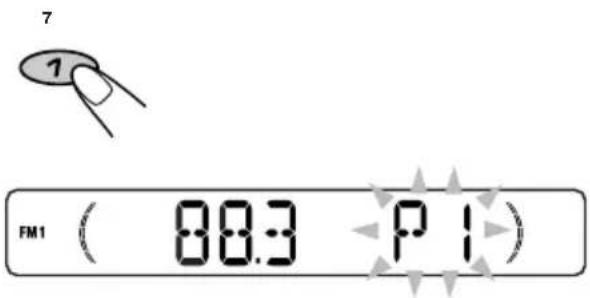

3 Drücken Sie die Ziffertaste (in diesem Beispiel 1), und halten Sie sie länger als 2 Sekunden gedrückt.

7 1 FM1 ( 88:3 P 1 )

„P1“ blinkt einige Sekunden lang.

4 Das obige Verfahren zum Speichern der anderen Sender auf andere numerische Tasten wiederholen.

Hinweise:

• Ein vorheriger vorabgestimmter Sender wird gelöscht, wenn ein neuer Sender auf der gleichen numerischen Taste abgespeichert wird.
• Vorabgestimmte Sender werden gelöscht, wenn die Stromversorgung des Speicherstromkreises unterbrochen wird (z.B. beim Wechseln der Batterie). In diesem Fall die Sender nochmals vorabstimmen.

Anwahl eines vorabgestimmten Senders

Sie können einfach einen vorabgestimmten Sender aufrufen.

Bedenken Sie, daß Sie zuerst Sender speichern müssen. Wenn Sie das noch nicht getan haben, siehe „Speichern der Sender“ auf Seiten 8 und 9.

1 Wählen Sie das Band (FM1 – 3, AM).

2 Die gewünschte Nummer (1 – 6) für den vorabgestimmten Sender wählen.

8 9 10 11 127 RNDRPTMO 1 2 3 4 5 6

Betriebsmöglichkeiten mit der Funktion RDS

Das Radiodatensystem (RDS) ermöglicht es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren Sendernamen sowie Informationen über die aktuelle Sendung übermitteln, wie z. B. Sport oder Musik usw.

Eine weitere Eigenschaft des RDS-Systems heißt „Enhanced Other Networks“. Wenn Sie die Enhanced Other Networks-Daten verwenden, die von einem Sender übertragen werden, können Sie einen anderen Sender eines anderen Netzes einstellen, der Ihr Lieblingsprogramm oder Verkehrsnachrichten überträgt, während Sie eine andere Sendung hören oder eine andere Signalquelle wiedergeben, wie beispielsweise eine Kassette.

Wenn das Gerät RDS-Daten empfängt, sind folgende Funktionen möglich:

• Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)
• Es kann auf Bereitschaftsempfang von Verkehrsnachrichten (TA: Verkehrsnachrichten) oder Ihrer Lieblingssendung geschaltet werden
• Ein Sendungstyp (PTY: Sendungstyp) kann gesucht werden
• Sendungssuchlauf
• Einige weitere Funktionen sind möglich

Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)

Wenn Sie in einem Bereich fahren, in dem der UKW-Empfang schlecht ist, stellt der Tuner, der in dieses Gerät integriert ist, automatisch einen anderen RDS-Sender ein, der dieselbe Sendung mit stärkeren Signalen ausstrahlt. So können Sie dieselbe Sendung auf der gesamten Fahrtstrecke mit bestem Empfang hören. (Sehen Sie sich die Abbildung auf Seite 11).

Es werden zwei Arten von RDS-Daten verwendet, damit der Empfang mit Sendernetzerfassung richtig funktioniert: PI (Sendungskenndaten) und AF (Alternativfrequenzdaten). Wenn diese Daten vom eingestellten RDS-Sender nicht richtig empfangen werden, ist ein Empfang mit Sendernetzerfassung nicht möglich.

Wenn Sie den Empfang mit Sendernetzerfassung verwenden wollen

Sie können die verschiedenen Modi des Alternativfrequenzempfangs auswählen, um weiterhin dasselbe Programm unter besten. Empfangsbedingungen zu hören. Werkseitig ist die Einstellung „AF“ aktiviert.

- AF: Die Sendernetzerfassung ist bei aktivierter Regionalisierung „ausgeschaltet“. Wenn die Eingangssignale des zurzeit eingestellten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesem Sender zu einem anderen. (In dieser Betriebsart kann die Sendung von der aktuell empfangenen Sendung abweichen). Die Anzeige AF schaltet sich ein, nicht jedoch die Anzeige REG.

- AF REG: Die Sendernetzerfassung ist bei aktivierter Regionalisierung „eingeschaltet“.

Wenn die Eingangssignale des zurzeit eingestellten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesem Sender zu einem anderen, der dasselbe Programm ausstrahlt.

Sowohl die Anzeige AF als auch die Anzeige REG schalten sich ein.

• OFF: Die Sendernetzerfassung ist deaktiviert. Weder die Anzeige AF noch die Anzeige REG schaltet sich ein.

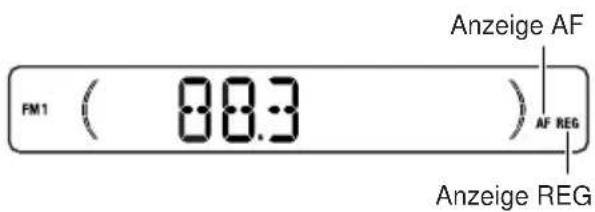

FM1 ( 8:30 ) Anzeige AF AF REG Anzeige REG

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Informationen über PSM siehe Seite 25).

2 Wählen Sie „AF REG (Alternativfrequenz-/Regionalempfang)“ sofern nicht bereits im Display angezeigt wird.

3 Wählen Sie den gewünschten Modus – „AF“, „AF REG“ oder „OFF“.

4 Beenden Sie die Einstellung.

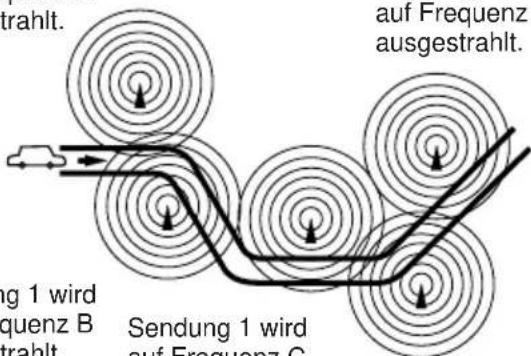

Dieselbe Sendung kann auf verschiedenen Frequenzen empfangen werden.

Sendung 1 wird auf Frequenz A ausgestrahlt.

Sendung 1 wird auf Frequenz E ausgestrahlt.

trahlt. auf Frequenz ausgestrahlt. ug 1 wird quenz B trahlt. Sendung 1 wird auf Frequenz C.

Sendung 1 wird auf Frequenz B ausgestrahlt.

Sendung 1 wird auf Frequenz C ausgestrahlt.

Sendung 1 wird auf Frequenz D ausgestrahlt.

Verwenden des TA-Bereitschaftsempfang

Mit Hilfe des TA-Bereitschaftsempfang können Sie das Gerät vorübergehend von der aktuellen Signalquelle (anderer UKW-Sender, Kassette oder sonstige angeschlossene Komponente) Verkehrsnachrichten (TA) umschalten.

- Der TA-Bereitschaftsempfang funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen.

Drücken Sie die Taste TP/PTY, um den TA-Bereitschaftsempfang zu aktivieren.

■Wenn FM als aktuelle Signalquelle ausgewählt ist, leuchtet die Anzeige TP entweder kontinuierlich oder blinkt.

- Wenn die Anzeige TP leuchtet, ist der TA-Bereitschaftsempfang aktiviert. Wenn ein Sender eine Verkehrsdurchsage überträgt, wird „TRAFFIC“ im Display angezeigt, und das Gerät stellt den Sender automatisch ein. Die Lautstärke wird auf den voreingestellten TA-Lautstärkepegel eingestellt (siehe Seite 15), und die Verkehrsdurchsage wird wiedergegeben.

- Wenn die Anzeige TP blinkt, ist der TA-Bereitschaftsempfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den TA-Bereitschaftsempfang verwendet werden. Um den TA-Bereitschaftsempfang zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt. Drücken Sie ▲▶I oder ◀◀◀ , unveinen solchen Sender zu suchen. Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige TP nicht mehr, sondern leuchtet kontinuierlich. Jetzt ist der TA-Bereitschaftsempfang aktiviert.

■Wenn zurzeit eine andere Signalquelle als FM ausgewählt ist, leuchtet die Anzeige TP.

Wenn ein Sender eine Verkehrsdurchsage überträgt, wird „TRAFFIC“ im Display angezeigt, und das Gerät wechselt automatisch die Signalquelle und stellt den Sender ein.

Wenn Sie den TA-Bereitschaftsempfang deaktivieren möchten, drücken Sie die Taste TP/PTY erneut.

Verwenden des PTY-Bereitschaftsempfang

Mit Hilfe des PTY-Bereitschaftsempfang können Sie das Gerät vorübergehend von der aktuellen Signalquelle (anderer UKW-Sender, Kassette oder sonstige angeschlossene Komponente) auf Lieblingssendung (PTY: Sendungstyp) umschalten.

- Der PTY-Bereitschaftsempfang funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen.

Sie können Ihr Lieblingsprogramm für den PTY-Bereitschaftsempfang auswählen. Werksseitig ist der PTY-Bereitschaftsempfang deaktiviert. („OFF“ ist für den PTY-Bereitschaftsempfang ausgewählt).

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Informationen über PSM siehe Seite 25).

2 Wählen Sie „PTY STBY“ (PTY-Bereitschaftsbetrieb), sofern nicht bereits im Display angezeigt wird.

SSM

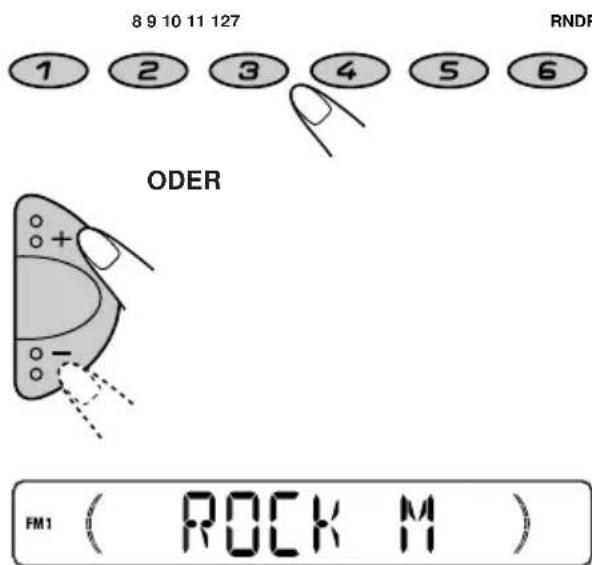

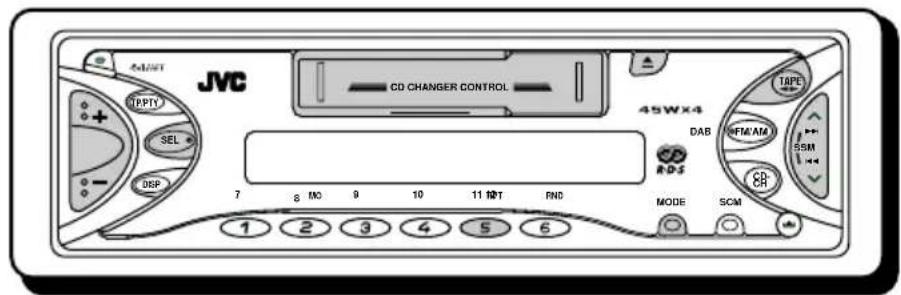

3 Wählen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 16).

Der gewählte Codename wird im Display angezeigt und im Speicher gesichert.

- Wählen Sie „OFF“ aus, um den PTY-Bereitschaftsempfang zu deaktivieren.

4 Beenden Sie die Einstellung.

■Wenn FM als aktuelle Signalquelle ausgewählt ist, leuchtet die Anzeige PTY entweder kontinuierlich oder blinkt.

- Wenn die Anzeige PTY leuchtet, ist der PTY-Bereitschaftsempfang aktiviert. Wenn ein Sender das ausgewählte PTY-Programm überträgt, stellt das Gerät den Sender automatisch ein.

- Wenn die Anzeige PTY blinkt, ist der PTY-Bereitschaftsempfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den PTY-Bereitschaftsempfang verwendet werden.

Um den PTY-Bereitschaftsempfang zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt.

Drücken Sie ▲▶ oder ◀◀, um

einen solchen Sender zu suchen.

Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die

Anzeige PTY nicht mehr, sondern leuchtet kontinuierlich. Jetzt ist der PTY-Bereitschaftsempfang aktiviert.

■Wenn zurzeit eine andere Signalquelle als FM ausgewählt ist, leuchtet die Anzeige PTY.

Wenn ein Sender das ausgewählte PTY-Programm überträgt, wechselt das Gerät automatisch die Signalquelle und stellt den Sender ein.

Wenn Sie den PTY-Bereitschaftsmodus deaktivieren möchten, wählen Sie in der linken Spalte in Schritt 3 die Einstellung „OFF“ aus. Die Anzeige PTY erlischt.

Suchen Ihrer Lieblingssendung

Sie können einen beliebigen PTY-Code suchen.

Darüber hinaus können Sie unter den

Zifferntasten 6 Lieblingsprogrammtypen speichern.

Bei Auslieferung ab Werk sind die folgenden 6

Sendungstypen unter den Ziffertasten (1 bis 6) gespeichert.

Weiter unten finden Sie Informationen, wie Sie Ihre Lieblingssendungstypen speichern können. Hinweise zu Suche Ihres Lieblingssendung finden Sie siehe Seite 14.

1	2	3
POP M	ROCK M EASY M
4	5	6
CLASSICS	AFFAIRS	VARIED

So speichern Sie Ihre Lieblingssendungstypen

1 Drücken Sie die Taste TP/PTY, und halten Sie sie länger als 2 Sekunden gedrückt.

FM1 ( POP M )

Der zuletzt gewählte PTY-Code wird angezeigt.

2 Wählen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 16).

Der gewählte Codename wird im Display angezeigt.

3 Drücken Sie die Ziffertaste und halten länger als 2 Sekunden gedrückt, um den gewählten PTY-Code unter der gewünschten Speichertaste zu speichern.

8 MO 9 10 11 RPT 12 RND7 1 2 3 4 5 6

„MEMORY“ und der ausgewählte Code werden abwechselnd im Display angezeigt.

4 Drücken Sie die Taste TP/PTY, und halten Sie sie länger als 2 Sekunden gedrückt.

So suchen Sie Ihren Lieblingssendungstyp

1 Drücken Sie die Taste TP/PTY, und halten Sie sie länger als 2 Sekunden gedrückt, während Sie einen UKW-Sender hören.

FM1 ( POP M )

Der zuletzt gewählte PTY-Code wird angezeigt.

2 Wählen Sie einen der PTY-Codes.

8 9 10 11 127 RNDF 1 2 3 4 5 6 ODER FM1 ( ROCK M )

Beispiel: Wenn Sie „ROCK M“ auswählen

3 Drücken Sie die Taste ▲▶ oder ◀◀◀ ▼, um die PTY-Suche nach Ihrem Lieblingsprogramm zu starten.

• Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.
• Wenn kein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird der aktuell eingestellte Sender weiterhin wiedergegeben.

Hinweis:

In einigen Gebieten funktioniert die PTY-Suche möglicherweise nicht richtig.

Weitere praktische RDS-Funktionen und -Einstellungsmöglichkeiten

Automatische Auswahl des Senders bei Verwenden der Ziffertasten

Wenn Sie die Ziffertaste drücken, wird im allgemeinen der unter dieser Taste gespeicherte Sender eingestellt.

Wenn es sich bei diesem gespeicherten Sender um einen RDS-Sender handelt, geschieht jedoch etwas anderes. Sollten die Signale des gespeicherten Senders für einen guten Empfang nicht ausreichen, sucht das Gerät mit Hilfe der AF-Daten einen anderen Sender, der dieselbe Sendung wie der ursprünglich ausgewählte Sender ausstrahlt. (Sendungssuchlauf)

Es dauert eine gewisse Zeit, bis das Gerät einen anderen Sender mit Hilfe des Sendersuchlaufs eingestellt hat.

Führen Sie das nachstehend beschriebene Verfahren durch, um den Sendungssuchlauf zu aktivieren.

- Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ siehe Seite 24.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.
2 Drücken Sie die Taste ▶▶▶ oder ◀◀◀ ▼ um die Funktion „P(Sendung)-SEARCH“ auszuwählen.
3 Drücken Sie die Taste +, um „ON“ auszuwählen.

Der Sendungssuchlauf ist jetzt aktiviert.

4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Um den Sendungssuchlauf zu deaktivieren, wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt 3 die Einstellung „OFF“ aus, indem Sie die Taste – drücken.

Ändern der Anzeige bei der Wiedergabe eines UKW-Senders

Während Sie einen UKW-RDS-Sender hören, können Sie die Erstanzeige im Display so ändern, daß der Sendername (PS NAME), die Sendefrequenz (FREQ) oder Uhrzeit (CLOCK) anzeigt wird.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ siehe Seite 24.
  1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.
  2 Drücken Sie die Taste ▶▶▶ oder ◀◀◀ √ um die Funktion „DISPMODE (anzeigemodus)“ auszuwählen.
  3 Drücken Sie die Taste + oder -, um die gewünschte Anzeige („PS NAME“, „FREQ“ oder „CLOCK“) einzustellen.
  4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Hinweis:

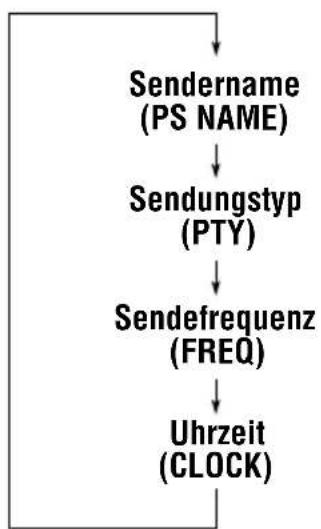

Wenn Sie die Taste DISP (display) drücken, können Sie das Display auch ändern, während Sie einen UKW-RDS-Sender hören.

Wenn Sie diese Taste mehrfach hintereinander drücken, werden folgende Informationen im Display angezeigt:

- Nach ein paar Sekunden schaltet das Display auf die vorherige Anzeige zurück.

Einstellen des Lautstärkepegels für Verkehrsnachrichten

Sie können den Lautstärkepegel für den Bereitschaftsempfang von Verkehrsnachrichten speichern. Wenn Verkehrsnachrichten gesendet werden, werden sie automatisch in der gespeicherten Lautstärke wiedergegeben.

- Weitere Informationen finden Sie unter „Andern der allgemeinen Einstellungen (PSM)“ siehe Seite 24.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.
2 Drücken Sie die Taste ▲▶▶ oder ◀◀◀ ▼ um die Funktion „TA VOL (Lautstärke)“ auszuwählen.
3 Drücken Sie die Taste + oder -, um die gewünschte Lautstärke einzustellen. Sie können die Lautstärke zwischen „VOL 00“ bis „VOL 50“ einstellen.
4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Automatische Uhreinstellung

Bei Auslieferung ab Werk ist die Uhr, die in dieses Gerät integriert ist, so eingestellt, daß sie die Uhrzeit automatisch unter Verwendung der im RDS-Signal enthaltenen Uhrzeitdaten korrigiert. Wenn Sie die automatische Uhreinstellung nicht wünschen, befolgen Sie das nachstehende Verfahren.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ siehe Seite 24.
  1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.
  2 Drücken Sie die Taste ▲▶▶ oder ◀◀◀ ▼ um die Funktion „AUTO ADJ (einstellung)“ auszuwählen.
  3 Drücken Sie die Taste –, um „OFF“ auszuwählen. Die automatische Uhreinstellung ist jetzt deaktiviert.
  4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Wenn Sie die Uhreinstellung erneut aktivieren möchten, wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt 3 „ON“, indem Sie die Taste + drücken.

Hinweis:

Derselbe Sender muß mindestens 2 Minuten lang eingestellt bleiben, nachdem „AUTO ADJ“ auf „ON“ gesetzt wurde. Anderenfalls kann die Uhrzeit nicht eingestellt werden. (Das Gerät benötigt etwa 2 Minuten, um die CT-Daten im RDS-Signal zu erfassen).

PTY-Codes

NEWS: Nachrichten

AFFAIRS: Nachrichtenmagazin/Aktuelle Themen

INFO: Ratgeber aller Art

SPORT: Sport

EDUCATE: Bildungsprogramme

DRAMA: Hörspiel

CULTURE: Kulturereignisse (regional/überregional)

SCIENCE: Wissenschaft und Technik

VARIED: Gemischte Programme (Komödien, Feiern usw.)

POP M: Popmusik

ROCK M: Rockmusik

EASY M: Leichte Unterhaltungsmusik

LIGHT M: Leichte Musik

CLASSICS: Klassische Musik

OTHER M: Sonstige Musik

WEATHER: Wettermeldungen

FINANCE: Finanz-Themen, Wirtschaftsmeldungen usw.

CHILDREN: Kindersendungen

SOCIAL: Soziale Themen

RELIGION: Sendungen mit religiösen, philosophischen Themen, Gottesdienste usw.

PHONE IN: Hörermeinungen (Telefonumfragen, Befragungen usw.)

TRAVEL: Reiseimagazine, Reiseberichte, Reiseangebote usw.

LEISURE: Sendungen für Freizeitgestaltung und Hobbies (Garten, Kochen, Angeln usw.)

JAZZ: Jazzmusik

COUNTRY: Countrymusik

NATION M: Unterhaltungsprogramme in einer Fremdsprache

OLDIES: Schlageroldies

FOLK M: Volksmusik

DOCUMENT: Dokumentationen und Themenmagazine

JVC CD CHANGER CONTROL 45Wx4 TAPE DAB SFM/AM RDS RSM CD CR MODE SCM 1 2 3 4 5 6 7 8 NO 9 10 11 HDT FND

Hören einer Kassette

Sie können Kassetten des Typs 1 (normal) wiedergeben.

1 Legen Sie eine Kassette in das Kassettenfach ein.

Das Gerät schaltet ein und die Kassette wird automatisch abgespielt. Wird das Ende einer Kassettenseite während des Abspielens erreicht, beginnt automatisch das Abspielen der anderen Kassettenseite. (Autoreverse)

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn sich bereits eine Kassette im Kassettenfach befindet, wählen Sie das Kassettendeck als Signalquelle, indem Sie TAPE ◀▶ drücken, um die Kassettenwiedergabe zu starten.

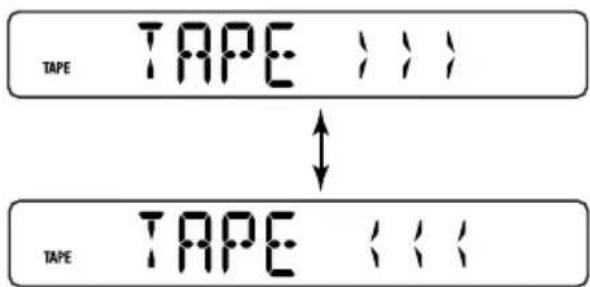

2 Die Kassettenabspielrichtung wählen.

Wenn Sie diese Taste TAPE ◀▶ drücken, wird die jeweilige Abspielrichtung gewechselt vorwärts ( ) und rückwärts ( : : : ).

Zum Beenden des Abspielens und Auswerfen der Kassette

Drücken Sie die Taste ▲.

Die Wiedergabe der Kassette wird gestoppt, und die Kassette wird automatisch aus dem Kassettenfach ausgeworfen. Als Signalquelle wird die zuvor eingestellte Signalquelle ausgewählt.

Bei Umschaltung auf die Signalquelle wird gleichfalls die Kassettenwiedergabe gestoppt (ohne Kassettenauswurf).

- Sie können die Kassette auch bei ausgeschaltetem Gerät auswerfen, indem Sie die Taste ▲ drücken.

Zum schnellen Vorwärts- und Rückwärtsspulen einer Kassette

SSM

Drücken Sie ▲▶länger als 1 Sekunde zum schnellen Vorwärtsspulen der Kassette drücken. Ist das Ende der Kassette erreicht, wird die Abspielrichtung gewechselt und das Abspielen beginnt auf der anderen Seite. Drücken Sie ◀◀◀ länger als 1 Sekunde zum Rückspulen der Kassette drücken. Ist das Ende der Kassette erreicht, wird die gleichee Seite wieder abgespielt.

Zum Beenden des schnellen Vorwärts- und Rückspulens an beliebiger Stelle auf der Kassette, TAPE ◀▶ drüken.

Die Kassette wird ab dieser Stelle wieder abgespielt.

Hinweise:

• Wird das Ende einer Kassettenseite während des Abspielens erreicht, beginnt automatisch das Abspielen der anderen Kassettenseite. (Autoreverse)
• Wird beim Vorwärtsspulen das Bandede erreicht, wird die Bandlaufrichtung automatisch gewechselt.

Suchen eines Titelanfangs

Multi-Musik-Suchdurchlauf ermöglicht Ihnen die automatische Wiedergabe ab dem Anfang eines bestimmten Titels.

Sie können bis zu 9 Titel bestimmen, und zwar vor oder nach dem derzeitigen Titel.

Während des Abspielens

Festlegen, wieviele Titel vor oder nach dem derzeitigen Titel der gewünschte Titel ist.

SSM

Drücken Sie ▲▶, um Finden eines Titels nach dem derzeitigen Titel auf der Kassette.

Drücken Sie ◀◀◀, am Finden eines Titels vor dem derzeitigen Titel auf der Kassette.

TAPE MMS >+3

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die Zahl bis zu ±9.

Wurde der Anfang eines bestimmten Titels gefunden, beginnt das Abspielen automatisch.

Hinweise:

- Beim Suchen eines bestimmten Titels:

- Wurde die Kassette an den Anfang zurückgespult, beginnt das Abspielen am Anfang dieser Seite.

- Wurde die Kassette schnell vorwärts bis ans Ende gespult, wird die Abspielrichtung gewechselt und das Abspielen beginnt am Anfang der anderen Seite.

- In den folgenden Fällen kann es zu einer fehlerhaften Funktion des Multi-Musik-Suchdurchlaufs kommen:

– Titel auf den Kassetten haben lange Pianissimo-Passagen (sehr leise Teile) oder nicht bespielte Abschnitte zwischen den Titeln.

– Kassetten mit kurzen nicht bespielten Abschnitten.

- Kassetten mit hohen Störpegeln oder Brummen zwischen den Titeln.

- Kassetten mit Musikstücken, die mit niedrigem Aufnahmepegel aufgezeichnet wurden.

Weitere Kassetten -Komfortfunktionen

Überspringen von unbespielten Bandabschnitten

Das Band wird bei Erfassen eines längeren unbespielten Abschnittes automatisch weitergespult (Blank Skip-Modus).

Bei aktiviertem Blank Skip-Modus wird das Band automatisch vorgespult, sobald ein unbespielter Abschnitt von mehr als 15 Sekunden Dauer erfaßt wird. Die Wiedergabe wird beim nächsten Titel automatisch fortgesetzt.

- Weitere informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ siehe Seite 24.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Informationen über PSM siehe Seite 25).

2 Drücken Sie die Taste ▶▶ oder ◀◀◀, √ um die Funktion „B. SKIP“ auszuwählen.

3 Drücken Sie die Taste +, um „ON“ auszuwählen.

Jetzt wird die „Blank Skip-Funktion“ aktiviert.

4 Beenden Sie die Einstellung.

Wenn Sie die Funktion zum Überspringen von Bandleerstellen deaktivieren möchten,

wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt 3 die Einstellung "OFF", indem Sie – drücken.

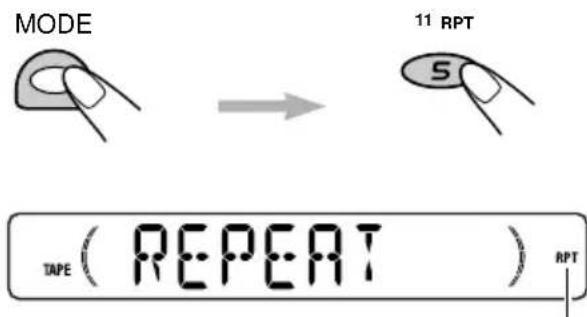

Einzeltitelwiederholung

Der vorliegende Titel kann wiederholt abgespielt werden (Wiederholungs-Modus).

1 Drücken Sie die Taste MODE, um den Funktionsmodus zu aktivieren, während ein Titel einer Cassette wiedergegeben wird, der erneut gespielt werden soll. Dieses Gerät geht in den Funktionsbetrieb.

2 Die Taste RPT (Wiederholung) im Funktionsbetrieb drücken, damit die RPT-Anzeigeleuchten auf dem Display aufleuchten.

Diese Anzeige leuchtet bei aktiviertem Wiederholungs-Modus.

Wenn der Titel wiedergegeben wurde, wird die Kassette automatisch zum Anfang dieses Titels zurückgespult, und derselbe Titel wird erneut wiedergegeben.

Wenn Sie die wiederholte Wiedergabe deaktivieren möchten, wiederholen Sie Schritt 1 und 2, so dass die Anzeige RPT erlischt.

Hinweis:

In den folgenden Fällen kann es zu einer Beeinträchtigung von Blank Skip- und Wiederholungs-Modus kommen:

• Titel auf den Kassetten haben lange Pianissimo-Passagen (sehr leise Teile) oder nicht bespielte Abschnitte zwischen den Titeln.
• Kassetten mit kurzen nicht bespielten Abschnitten.
• Kassetten mit hohen Störpegeln oder Brummen zwischen den Titeln.
• Kassetten mit Musikstücken, die mit niedrigem Aufnahmepegel aufgezeichnet wurden.

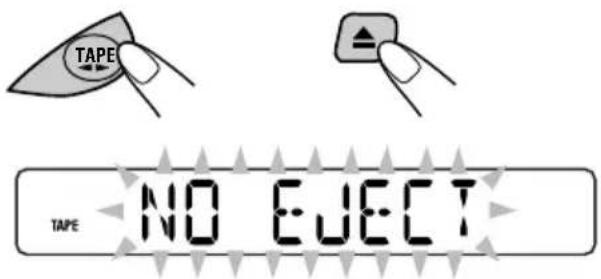

Unterdrücken des Kassettenauswurfs

Sie können den Kassettenauswurf unterdrücken und eine Kassette im Kassettenfach „sperren“. Die Tasten TAPE ◀▶ und ▲ (Auswerfen) länger als 2 Sekunden drücken und halten.

TAPE NO EFFECT

„NO EJECT“ blinkt auf der Anzeige für ungefähr 5 Sekunden auf und die Kassette ist „gesperrt“.

Zum Widerrufen der Auswurfunterdrückung und zum „Entriegeln“ der Kassette, die Tasten TAPE ◀▶ und ▲ (Auswerfen) nochmals länger als 2 Sekunden drücken und halten.

„EJECT OK“ blinkt nochmals 5 Sekunden lang auf und diesmal ist die Kassette „entriegelt“.

Hinweis:

Wenn Sie die Taste ▲ drücken, solange der Kassettenauswurf gesperrt ist, wird die Kassette nicht ausgeworfen.

Klang-Einstellschritte

Sie können das Klangbild wie gewünscht einstellen.

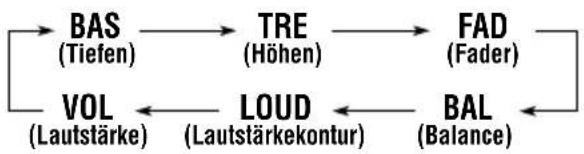

1 Die einzustellende Position wählen.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändern sich die einstellbaren Funktionen wie folgt:

Anzeige Zutun: Bereich
BAS Einstellen	-06 (min.)der Tiefen. |	+06 (max.)
TRE Einstellen	der -06 (min.)Höhen. |	+06 (max.)
FAD* Einstellen desvorderen und R06 (Nur hinten)hinteren |Lautsprecheraus- F06 (Nur vorne)gleichs.
BAL Einstellen deslinken und L06 (Nur links)rechten |Lautsprecheraus- R06 (Nur rechts)gleichs.
LOUD	Tiefe und hoheFrequenzenwerden betont,um bei niedrigerLaustärke einausgeglicheneresKlangbild zuerzielen.	LOUD ON (ein)|LOUD OFF (aus)
VOL Einstellen der 00 (min.)Lautstärke.		|50 (max.)

* Wenn Sie eine Anlage mit zwei Lautsprechern verwenden, setzen Sie den Ausblender auf „00“.

2 Lautstärkekontur einstellen.

So erhöhen Sie den Pegel.

So verringern Sie den Pegel.

((TRE +06)

Hinweis:

Normalerweise dienen die Tasten +/- als Lautstärke-Regelungs. Sie müssen daher nicht „VOL“ wählen, um die Lautstärke einzustellen.

Verwenden des Klangregelungsspeichers (SCM)

Sie können für alle Wiedergabesignalquellen eine vorgegebene Klangeinstellung auswählen und speichern (Erweiterte SCM-Funktion).

Auswählen und Speichern der Klangmodi

Sobald Sie einen Klangmodus ausgewählt haben, wird er im Speicher gesichert und immer wieder abgerufen und im Display angezeigt, wenn Sie dieselbe Signalquelle auswählen. Ein Klangmodus kann für alle folgenden Signalquellen gespeichert werden: FM1, FM2, FM3, AM, Kassette und externe Komponenten.

- Wenn Sie nicht möchten, daß ein separater Klangmodus für jede einzelne Wiedergabesignalquelle gespeichert wird, sondern statt dessen derselbe Klangmodus für alle Signalquellen verwenden wird, finden Sie hierzu weitere Informationen siehe Seite 26 unter „Deaktivieren der erweiterten SCM-Funktion – SCM LINK“.

Wählen Sie den gewünschen Klangmodus.

SCM

SCM

FM1

BEAT

Beispiel: Die Einstellung „BEAT“ wird ausgewählt

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Klangmodus wie folgt:

BEAT

SOFT

POPSCM

OFF

• Wenn „SCM LINK“ auf „LINK ON“ gesetzt ist, kann der ausgewählte Klangmodus für die aktuelle Signalquelle gespeichert werden.
• Wenn „SCM LINK“ auf „LINK OFF“ gesetzt ist, wird der ausgewählte Klangmodus auf jede Signalquelle angewendet.

Anzeige Für: Voreingestellte Werte
		BAS TRE LOUD
SCM OFF	(lineare 00 00 Einstellung)	ON
BEAT Rock- oder +02 00 Disko-Musik		ON
SOFT Ruhige +01 Hintergrunds-musik		-03	OFF
POP	Leichte Musik	+04	+01	OFF

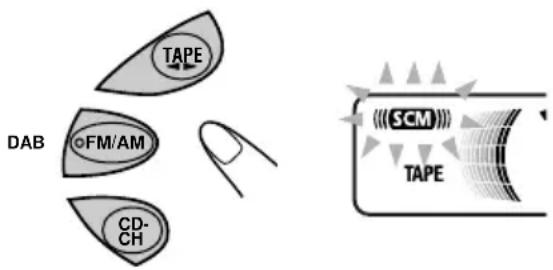

Abrufen der Klangmodi

Wenn „SCM LINK“ auf „LINK ON“ wählen Sie die Signalquelle aus.

TAPE DAB ○FM/AM CD- CH

Wenn Sie die Wiedergabequelle ändern, blinkt die Anzeige SCM im Display.

Der Klangmodus, der für die ausgewählte Signalquelle (in diesem Fall „TAPE“) im Speicher gesichert wurde, wird abgerufen.

Hinweise:

- Sie können die vorgegebenen Klangbetriebsarten nach Ihren Wünschen ändern und im Speicher sichern.

Wenn Sie eigene Klangeinstellungen ändern und speichern wollen, finden Sie hierzu weitere Informationen unter „Speichern Ihrer eigenen Klangeinstellungen“ auf Seite 22.

- Siehe Seite 20 wird beschrieben, wie Sie die Baß- und Höhenverstärkung anpassen oder die Lautstärkekontur-Funktion ein- oder ausschalten können. (Die Einstellungen werden deaktiviert, wenn eine andere Signalquelle ausgewählt wird).

Speichern Ihrer eigenen Klangeinstellungen

Sie können die Klangbetriebsarten (BEAT, SOFT, POP) nach eigenem Geschmack anpassen und diese Einstellungen im Speicher sichern.

- Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn die Einstellung abgebrochen wird, bevor Sie sie fertiggestellt haben, beginnen Sie erneut mit Schritt 1.

1 Rufen Sie die Klangbetriebsart, die Sie einstellen möchten, auf.

SCM

• Siehe Seite 21 für Einzelheiten.

ASCII SCM FM1 SOFT

Beispiel: Die Einstellung „SOFT“ wird ausgewählt

2 Wahlen Sie die „BAS (Tiefen)“, „TRE (Höhen)“ oder „LOUD (Lautstärkekontur)“.

3 Stellen Sie die Höhen- und Tiefenregulierung ein oder stellen Sie die Lautstärke-Funktion ON/OFF.

• Siehe Seite 20 für Einzelheiten.

SCM FM1 ((TRE +06)

4 Wiederholen Sie Schritt 2 und 3, um weitere Optionen zu ändern.

5 Drücken Sie die Taste SCM, und halten Sie sie gedrückt, bis der Klangmodus, den Sie in Schritt 1 ausgewählt haben, im Display blinkt.

Die Anpassungen, die Sie für die gewählte Klangbetriebsart vorgenommen haben, werden im Speicher gesichert.

6 Wiederholen Sie dasselbe Verfahren, um andere Klangmodi zu speichern.

So stellen Sie die Werkseinstellungen wieder her

Wiederholen Sie dasselbe Verfahren, und weisen Sie die gespeicherten Werte wieder zu, die in der Tabelle auf Seite 21.

Stellen der Uhr

Die Uhr kann so eingestellt werden, daß entweder das 24-Stunden- oder das 12-Stunden-System angezeigt wird.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 25).

2 Stellen Sie die Stunden ein.

1 Wählen Sie „CLOCK H (Stunden)“, sofern nicht bereits im Display angezeigt wird.
2 Stellen Sie die Stunden ein.

1 SSM 2

3 Stellen Sie die Minuten ein.

1 Wählen Sie „CLOCK M (Minuten)“.
2 Stellen Sie die Minuten ein.

1 SSM 2

4 Stellen Sie das Uhrzeit system ein.

1 Wählen Sie „24H/12H“.
2 Wählen Sie „24H“ oder „12H“ ein.

1 SSM 2

5 Beenden Sie die Einstellung.

So zeigen Sie die aktuelle Uhrzeit an oder ändern den Displaymodus

DISP (Display) wiederholt drücken. Wenn Sie diese Taste merhrfach hintereinander drücken, andert sich die Anzeigenbetriebsart wie folgt:

- Während des Betriebs einer tuner:

Uhrzeit ←→ Frequenz

Hinweise:

• Informationen darüber, wie die Anzeige während des RDS-Betriebs geändert wird, finden Sie siehe Seite 15.

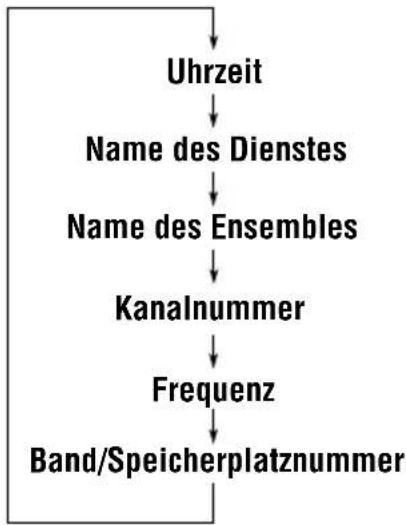

- Informationen darüber, wie die Anzeige während des DAB-Betriebs geändert wird, finden Sie siehe Seite 32.

- Während des Kassettenbetriebs:

Uhrzeit ← Abspielbetriebsart (Kassettenabspielrichtung)

- Während des externen Komponente:

Uhrzeit ←→ LINE IN

- Während des CD-Wechslerbetriebs:

Uhrzeit-verstrichene Spielzeit → CD-Nummer

- Bei ausgeschalteter Stromversorgung:

Die Stromversorgung wird eingeschaltet, und die Uhrzeit wird 5 Sekunden lang angezeigt. Anschließend wird die Stromversorgung ausgeschaltet.

Auswählen der im Displayfensters angezeigten Farbe

Dieses Kapitel betrifft ausschliesslich Modell KS-FX772R.

Sie können die im Displayfenster angezeigte Farbe nach Ihrem Geschmack auswählen. Werkseitig ist die Einstellung „ALL DEMO“ aktiviert

• ALL DEMO: Die Farbe wird alle 30 Sekunden geändert.
• SOURCE: Die Farbe ändert sich entsprechend der ausgewählten Signalquelle (UKW/MW-/LW-, TAPE, CD-Wechsler oder externen Komponente).

- BLUE 1: Blau 1.

- BLUE 2: Blau 2.

• PURPLE 1: Violett 1.

• PURPLE 2: Violett 2.

- RED 1: Rot 1.

- RED 2: Rot 2.

1 Drücken Sie die Taste DISP (Display), und halten Sie sie länger als 2 Sekunden gedrückt, so dass eine der oben aufgelisteten Farben im Display angezeigt wird.

2 Wählen Sie die gewünschte Farbe aus.

SSM

3 Beenden Sie die Einstellung.

Ändern der allgemeinen Einstellungen (PSM)

Sie können die auf der folgenden Seite aufgelisteten Elemente ändern, indem Sie den Präferenzeinstellungsmodus (PSM) verwenden.

Grundverfahren

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 25).

2 Wählen Sie das PSM-Element, das Sie einstellen möchten. (Siehe Seite 25).

SSM

3 Stellen Sie die oben gewählte PSM-Funktion ein.

4 Wiederholen Sie Schritt 2 und 3, um gegebenenfalls weitere PSM-Einstellungen zu ändern.

5 Beenden Sie die Einstellung.

Präferenzeinstellungsmodus (PSM) punkt

1 Halten.	2 Wählen.	3 Einstellen. - +		Einstellung ab Werk	Siehe Seite
CLOCK H	Stundeneinstellung	Zurück	Vor		230:00
CLOCK M	Minuteneinstellung	Zurück	Vor
SCM LINK	Verknüpfung mit dem Klangmodusspeicher				21, 26LINK ONL
24H/12H	24/12-Std. Einstellung	12H		24H24H 23
AUTO ADJ	Automatische Uhrzeiteinstellung			ONONOFF 15
DISPMODE	Anzeigemodus	PS NAME ↔ FREQ ↑→ CLOCK ←↑		PS NAME 15
CH DISP	CD-Wechsleranzeige		DISCTIME 26DISC
AF REG	Alternativfrequenz-/Regionalempfang	AF ↔ AF REG ↑→ OFF ←↑			10, 11AF
PTY STBY	PTY-Bereitschaft	OFF → 29 Programmsparten (siehe Seite 16) ↑		OFF	11, 12
TA VOL	Verkehrsfunkmeldungs-Lautstärke	VOL 00 – VOL 50			15VOL 20
P-SEARCH	Sendungssuchlauf	OFF	ON	OFF	14
LEVEL	Pegelanzeige	AUDIO 1 ↔ AUDIO 2 ↑→ OFF ←↑		AUDIO 2	26
TEL	Tonstummschaltung	OFF ↔ MUTING 1 ↑→ MUTING 2 ←↑		OFF	26
B. SKIP	Blank Skip-Modus		ONOFF	OFF	18
EXT IN*	Externen Komponente	CHANGER	LINE IN	CHANGER	26, 30

• Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.
  * Wird nur dann angezeigt, wenn eine der folgenden Signalquellen ausgewählt ist – FM, AM und Kassette.

Deaktivieren der erweiterten SCM-Funktion – SCM LINK

Sie können die erweiterte SCM-Funktion (Sound Control Memory-Funktion) deaktivieren und die Verknüpfung zwischen den Klangmodi und Wiedergabesignalquellen aufheben.

Nach der Auslieferung ab Werk kann für alle Signalquellen ein separater Klangmodus gespeichert werden. Sie können die Klangmodi ändern, indem Sie einfach die Signalquellen ändern.

• LINK ON: Erweiterte SCM-Funktion (unterschiedliche Klangmodi für verschiedene Klangquellen).
• LINK OFF: Konventionelle SCM-Funktion (ein Klangmodus für alle Signalquellen).

So wählen Sie die CD-Wechsleranzeige aus – CH DISP

Sie können die Erstanzeige im Display entweder in CD-Nummer oder verstrichene Spielzeit ändern, während eine CD vom CD-Wechsler wiedergegeben wird.

Werkseitig wird die Einstellung „DISC“ ausgewählt.

• DISC: Die CD- und die Titelnummer werden angezeigt.
• TIME: Die verstrichene Spielzeit wird angezeigt.

So wählen Sie den Pegelmesser – LEVEL

Sie können wählen, welche Pegelanzeige Sie haben möchten.

Werkseitig wird die Einstellung „AUDIO 2“ ausgewählt.

• AUDIO 1: Anzeige des Pegelmessers.
• AUDIO 2: Pegelmesser und Displaybeleuchtung werden abwechselnd aktiviert.
- OFF: Der Audiopegel werden gelöscht.

So wählen Sie die Telefonstummschaltung - TEL

Dieser Modus wird verwendet, wenn ein Funktelefon angeschlossen ist. Wählen Sie in Abhängigkeit vom verwendeten Telefonsystem entweder die Einstellung „MUTING 1“ oder „MUTING 2“. Wählen Sie die Einstellung, bei der die Lautstärke des Gerät stummgeschaltet wird. Werkseitig ist dieser Modus deaktiviert.

- MUTING 1: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann.

- MUTING 2: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann.

- OFF: Die Telefonstummschaltung wird deaktiviert.

Auswählen der zu verwendenden externen Komponente – EXT IN

Sie können die externe Komponente an die Buchse für den CD-Wechsler auf der Geräterückseite mit Hilfe des Eingangsadapters KS-U57 (der nicht zum Lieferumfang gehört) anschließen.

Um die externe Komponente als Wiedergabesignalquelle für dieses Gerät verwenden zu können, müssen Sie auswählen, welche Komponente – CD-Wechsler oder externe Komponente – verwendet werden soll. Bei der Auslieferung ab Werk ist der CD-Wechsler als externe Komponente ausgewählt.

• LINE IN: Es wird eine andere externe Komponente als der CD-Wechsler verwendet.
- CHANGER: Der CD-Wechsler wird verwendet.

Hinweis:

Im Installations-/Anschlußhandbuch (separater Band) finden Sie Informationen, wie der Eingangsadapter KS-U57 und die externe Komponente angeschlossen werden.

Abnehmen der Schalttafel

Sie können die Schalttafel abnehmen, wenn Sie das Fahrzeug verlassen.

Wenn Sie die Schalttafel abnehmen oder wieder einsetzen, achten Sie darauf, daß Sie die Anschlüsse auf der Rückseite der Schalttafel und am Schalttafelhalter nicht beschädigen.

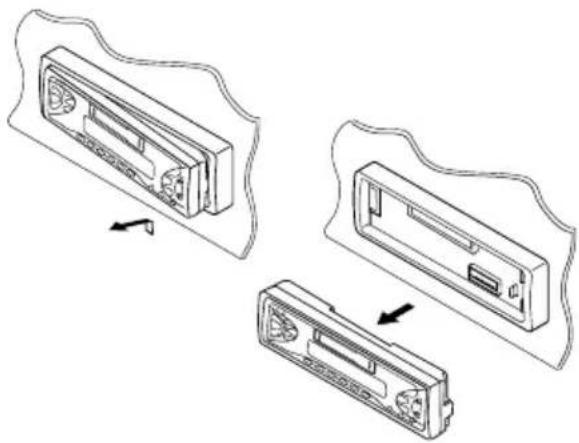

Abnehmen der Schalttafel

Bevor Sie die Schalttafel abnehmen, schalten Sie unbedingt die Stromversorgung aus.

1 Entriegeln Sie die Schalttafel.

2 Das Schalttafel anheben und abnehmen.

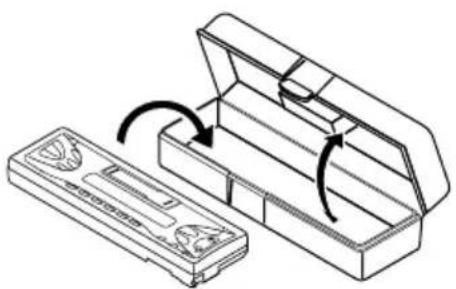

3 Legen Sie die abgenommene Schalttafel in das mitgelieferte Etui.

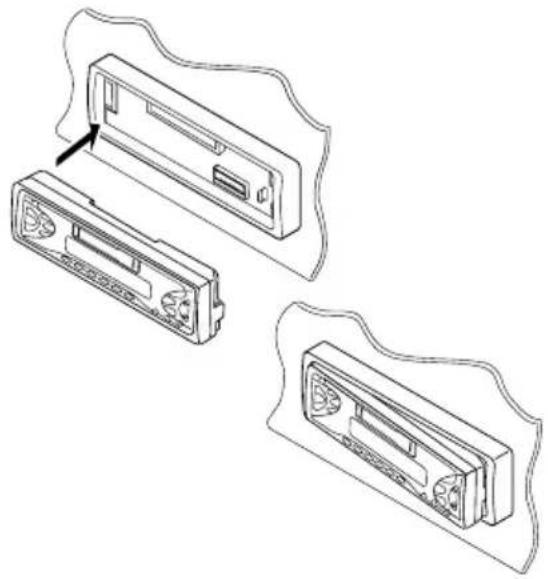

Anbringen der Schalttafel

1 Führen Sie die linke Seite der Schalttafel in die Nut des Schalttafelhalters ein.

2 Drücken Sie auf die rechte Seite der Schalttafel, damit sie im Schalttafelhalter einrastet.

Hinweis zum Reinigen der Anschlüsse:

Wenn Sie die Schalttafel häufig abnehmen, kann sich der Zustand der Anschlüsse verschlechtern. Um diese Möglichkeit zu minimieren, wischen Sie die Anschlüsse in regelmäßigen Abständen mit einem Wattestäbchen oder einem Tuch ab, die zuvor mit Alkohol angefeuchtet wurden. Achten Sie darauf, daß Sie die Anschlüsse nicht beschädigen.

Wir empfehlen Ihnen, einen CD-Wechsler der Serie CH-X zusammen mit diesem Gerät zu verwenden.

Wenn Sie einen anderen automatischen CD-Wechsler besitzen, fragen Sie JVC-Fachhändler für Autostereoanlagen, wie die Anschlüsse durchgeführt werden müssen.

- Handelt es sich bei Ihrem automatischen CD-Wechsler um einen einen CD-Wechsler der Modellreihe KD-MK, benötigen Sie ein Kabel (KS-U15K) zum Anschließen an dieses Gerät.

Vor dem Betreiben Ihres automatischen CD-Wechsler:

• Siehe auch die Anleitung, die Ihrem CD-Wechsler beiliegt.
• Sind keine CDs im Magazin des CD-Wechsler oder sind die CDs mit der Oberseite nach unten eingelegt, erscheint „NO DISC“ (keine DISC) wird im Display angezeigt. In diesem Fall das Magazin herausnehmen und die CDs richtig einlegen.
• Erscheint „RESET 1“ – „RESET 8“ (zurücksetzen 1 – 8) wird im Display angezeigt, stimmt etwas nicht mit der Verbindung zwischen dem Gerät und dem CD-Wechsler. In diesem Fall die Verbindung überprüfen und das (die) Kabel ggf. fest anschließen. Dann die Rücksetztaste des CD-Wechsler drücken.

Abspielen der CDs

Den automatischen CD-Wechsler wählen (CD-CH).

Die Wiedergabe beginnt mit dem ersten Titel der ersten CD. Sämtliche Titel aller CDs werden wiedergegeben.

• Je nach Einstellung, die unter „CH DISP (CD-Wechsleranzeige)“ (siehe Seite 25) ausgewählt wurde, werden im Display die folgenden Informationen angezeigt.

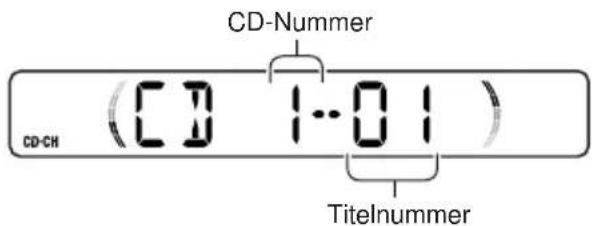

• Wenn z.B. „DISC“ gewählt wurde.

CD-Nummer CD-CH (CD 1:01) Titelnummer

- Wenn z.B. „TIME“ gewählt wurde.

CO-CH (00'05" 01) Verstrichene Spielzeit

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie CD-CH (CD-Wechsler) drücken, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎

Zum schnellen Vor- oder Rücklauf des Titels

SSM

Drücken Sie ▲▶1, für einen schnellen Vorlauf des Titels und halten, während eine CD abgespielt wird.

Drücken Sie ◀◀◀, für einen Rücklauf des Titels und halten, während eine CD abgespielt wird.

So springen Sie zu den nächsten oder vorherigen Titels

SSM

Drücken Sie kurz ▲▶, während eine CD wiedergegeben wird, um an den Anfang des nächsten Titels zu springen. Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Anfang des jeweils nächsten Titels gesucht und wiedergegeben.

Drücken Sie kurz ◀◀◀, √ während eine CD wiedergegeben wird, um an den Anfang des aktuellen Titels zu springen. Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Anfang des jeweils vorherigen Titels gesucht und wiedergegeben.

Zum direkten Anwählen einer bestimmten CD

Die Ziffertaste der jeweiligen CD-Nummer drücken, um diese abzuspielen (während der CD-Wechsler-Wiedergabe).

8 9 10 11 127 RNDRPTMO 1 2 3 4 5 6

• Zum Wählen einer CD-Nummer von 1 – 6: Drücken Sie kurz 1 (7) – 6 (12).
• Zum Wählen einer CD-Nummer von 7 – 12: Drücken Sie 1 (7) – 6 (12), und halten Sie sie länger als 1 Sekunde gedrückt.

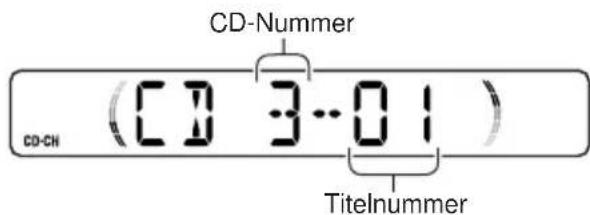

CD-Nummer (C) 3...01 CD-CH Titelnummer

Biespiel: Wird die CD-Nummer 3 gewählt

Wählen der CD-Abspielbetriebsarten

So geben Sie Titel in zufälliger Reihenfolge wieder (Wiedergabe in zufälliger Reihenfolge)

1 Die Taste MODE drücken, um bei abspielender CD in den Funktionsbetrieb zu gelangen. Dieses Gerät geht in den Funktionsbetrieb.
2 Die Taste RND (Zufall) im Funktionsbetrieb drücken, damit die RND-Anzeigeleuchten auf dem Display aufleuchten.

MODE 12 RND 6

Nach jeder Wiederholung von Schritt 1 und 2, ändern sich die Funktionen für die Wiedergabe in zufälliger Reihenfolge wie folgt:

Modus	RND Anzeige	Zufallswiedergabe
RND1 (Zufall1)	Leuchtet	Alle Titels der aktuellen CD, dann die Titel der nächsten CD usw.
RND2 (Zufall2)	Blinkt	Alle Titels aller CDs im Magazin.

So geben Sie Titel wiederholt wieder (wiederholte Wiedergabe)

1 Die Taste MODE drücken, um bei abspielender CD in den Funktionsbetrieb zu gelangen. Dieses Gerät geht in den Funktionsbetrieb.
2 Die Taste RPT (Wiederholung) im Funktionsbetrieb drücken, damit die RPT-Anzeigeleuchten auf dem Display aufleuchten.

MODE 11 RPT 5

Nach jeder Wiederholung von Schritt 1 und 2, ändern sich die Funktionen für die wiederholte Wiedergabe wie folgt:

Modus	RPT Anzeige	Wiedergabe-Wiederholung
RPT1 Leuchtet Vorliegender (oder (Wiederholung1) aufgerufener) Titel.
RPT2 Blinkt Alle Titels der (Wiederholung2)		vorliegenden (oder aufgerufener) CD.

JVC CD CHANGER CONTROL 45W×4 DAB TAFE HFM/AM SSM RDS MODE SCM 1 2 3 4 5 6

Wiedergeben einer externen Komponente

Sie können die externe Komponente an die Buchse für den CD-Wechsler auf der Geräterückseite mit Hilfe des Eingangsadapters KS-U57 (der nicht zum Lieferumfang gehört) anschließen.

Vorbereitungen:

• Im Installations-/Anschlußhandbuch (separater Band) finden Sie Informationen, wie der Eingangsadapter KS-U57 und die externe Komponente angeschlossen werden.
• Bevor Sie die externe Komponente mit Hilfe des nachstehend beschriebenen Verfahrens betreiben, wählen Sie zuvor den richtigen externen Eingang aus. (Weitere Informationen finden Sie siehe Seite 26 unter „Auswählen der zu verwendenden externen Komponente – EXT IN“).

1 Wählen Sie die externe Komponente (CD-CH).

LINE IN

• Wenn „LINE IN“* im Display nicht angezeigt wird, lesen Sie siehe Seite 26 nach, und aktivieren Sie den externen Eingang („LINE IN“).
  * Wird nur dann angezeigt, wenn eine der folgenden Signalquellen ausgewählt ist – FM, AM und Kassette.

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie CD-CH (CD-Wechsler) drücken, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘️ 🐘]

2 Schalten Sie die angeschlossene Komponente ein, und starten Sie die Wiedergabe der Signalquelle.

3 Die Lautstärke einstellen.

4 Aktivieren Sie die gewünschten Klangeigenschaften. (Siehe Seiten 20 – 22).

JVC CD CHANGER CONTROL 45Wx4 TARE DAB FM/AM DSM CD CH R-DS MODE SCM 1 2 3 4 5 6 7 8 MO 9 10 11 PM T RND

Wir empfehlen Ihnen, den DAB-Tuner KT-DB1500 (DAB: Digital Audio Broadcasting = digitaler Rundfunk) zusammen mit diesem Gerät zu verwenden. Wenn Sie einen anderen DAB-Tuner besitzen, setzen Sie sich mit Ihrem Fachhändler für JVC-Fachhändler für Autostereoanlagen in Verbindung. • Lesen Sie auch die Bedienungsanleitung des DAB-Tuner.

Was ist das DAB system?

DAB ist eines der digitalen Rundfunksysteme, die heute angeboten werden. Sie können Übertragungen in CD-Qualität empfangen, ohne daß sie durch Störungen und Signalverzerrungen beeinträchtigt werden. Darüber hinaus können im digitalen Rundfunk auch Text, Bilder und Daten gesendet werden. Im Gegensatz zum UKW-Rundfunk, bei dem jede Sendung auf einer eigenen Frequenz übertragen wird, werden beim DAB-System mehrere Sendungen („Dienste“ genannt) kombiniert, um ein „Ensemble“ zu bilden. Wenn Sie einen DAB-Tuner an dieses Gerät angeschlossen haben, können Sie diese DAB-Dienste empfangen.

Einstellen eines Ensembles und eines Dienstes

Ein typisches Ensemble enthält 6 oder mehr Sendungen (Dienste), die gleichzeitig ausgestrahlt werden. Nachdem Sie ein Ensemble eingestellt haben, können Sie den Dienst wählen, den Sie hören möchten.

Bevor Sie beginnen....

Drücken Sie kurz die Taste DAB (FM/AM), wenn der Kassettenrecorder, der CD-Wechsler oder eine externe Komponente als aktuelle Signalquelle ausgewählt ist.

1 Wählen Sie den DAB-Tuner.

DAB

Wenn Sie diese Taste mehrfach hintereinander gedrückt halten, werden abwechselnd DAB-Tuner und UKW-/MW-Tuner (FM/AM) aktiviert.

←→ FM/AMDAB

2 Wählen Sie das DAB-Frequenzband (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das DAB-Frequenzband wie folgt:

Hinweis:

Dieser Receiver verfügt über drei DAB-Bänder (DAB1, DAB2, DAB3). Sie können alle drei Bänder verwenden, um ein Ensemble einzustellen.

3 Suchen Sie ein Ensemble.

SSM

Drücken Sie ▲▶, um Suchen von Ensembles mit höherer Frequenz.

Drücken Sie ◀◀◀ ,am Suchen von Ensembles mit niedrigerer Frequenz.

Wenn ein Ensemble empfangen wird, brechen Sie die Suche ab.

Wenn Sie die Suche abbrechen wollen, bevor ein Ensemble empfangen wird, drücken Sie erneut die Taste, die Sie zum Start der Suche gedrückt haben.

4 Wählen Sie einen Dienst, den Sie hören möchten.

MODE

1 Drücken Sie die Taste MODE, um den Funktionsmodus zu aktivieren, während der DAB-Tuner eingeschaltet ist. Dieses Gerät geht in den Funktionsbetrieb.

FORTSETZUNG AUF DER NÄCHSTEN SEITE

SSM

2 Drücken Sie ▶▶▶ oder ◀◀◀ ▼während der Funktionsmodus aktiviert ist, um einen Dienst auszuwählen.

So ändern Sie die Displayinformationen, während Sie ein Ensemble einstellen

Normalerweise wird der Name des Dienstes im Display angezeigt.

Wenn Sie die Displayinformationen ändern möchten, drücken Sie die Taste DISP (display). Wenn Sie diese Taste mehrfach hintereinander drücken, werden folgende Informationen einen Augenblick lang im Display angezeigt.

So stellen Sie ein bestimmtes Ensemble ein, ohne es zu suchen:

1 Drücken Sie die Taste DAB (FM/AM), und halten um den DAB-Tuner als Signalquelle zu wählen.
2 Drücken Sie wiederholt DAB (FM/AM), um das DAB-Frequenzband (DAB1, DAB2 oder DAB3) zu wählen.
3 Drücken Sie die Taste ▶▶▶ oder ◀◀◀, √ und halten Sie sie länger als 1 Sekunde gedrückt.
4 Drücken Sie gegebenenfalls Taste ▲ ▶▶| oder ◀◀◀ √, bis das gewünschte Ensemble eingestellt worden ist. • Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz, bis Sie die Taste loslassen.

So schalten Sie den UKW-/MW-Tuner wieder ein

Halten Sie die Taste DAB (FM/AM) erneut gedrückt.

Sichern von DAB-Diensten im Speicher

Sie können maximal 6 DAB-Dienste in jedem DAB-Frequenzband (DAB1, DAB2 und DAB3) manuell speichern.

1 Wählen Sie den DAB-Tuner.

Wenn Sie diese Taste mehrfach hintereinander gedrückt halten, werden abwechselnd DAB-Tuner und UKW-/MW-Tuner (FM/AM) aktiviert.

←→ FM/AMDA

2 Wählen Sie das DAB-Frequenzband (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das DAB-Frequenzband wie folgt:

3 Stellen Sie das gewünschte Ensemble ein.

4 Wählen Sie einen Dienst, den Sie hören möchten.

MODE

1 Drücken Sie die Taste MODE, um den Funktionsmodus zu aktivieren, während der DAB-Tuner eingeschaltet ist. Dieses Gerät geht in den Funktionsbetrieb.

2 Drücken Sie ▶▶▶ oder ◀◀◀ ▼während der Funktionsmodus aktiviert ist, um einen Dienst auszuwählen.

5 Drücken Sie die Zifferntaste (in diesem Beispiel 1), unter der Sie den gewählten Dienst speichern wollen, und halten Sie sie länger als 2 Sekunden gedrückt.

JAD P1

Das Frequenzband/die Speicherplatznummer und der Dienstname blinken abwechselnd einen Augenblick lang.

YES SR

6 Wiederholen Sie das oben beschriebene Verfahren, um weitere DAB-Dienste in anderen Kanälen zu speichern.

Hinweise:

• Ein zuvor gespeicherter DAB-Dienst wird gelöscht, wenn ein neuer DAB-Dienst unter derselben Kanalnummer gespeichert wird.
• DAB-Dienste werden gelöscht, wenn die Stromversorgung der Speichereinheit unterbrochen wird (beispielsweise beim Auswechseln von Batterie). Wenn dieser Fall eintritt, speichern Sie die DAB-Dienste erneut.

Einstellen eines gespeicherten DAB-Dienstes

Sie können einen gespeicherten DAB-Dienst ganz einfach einstellen.

Denken Sie daran, daß Sie die Dienste zunächst speichern müssen. Wenn Sie sie noch nicht gespeichert haben, lesen Sie die Informationen siehe Seiten 32 und 33.

1 Wählen Sie den DAB-Tuner.

Wenn Sie diese Taste mehrfach hintereinander gedrückt halten, werden abwechselnd DAB-Tuner und UKW-/MW-Tuner (FM/AM) aktiviert.

DAB ← FM/AM

2 Wählen Sie das DAB-Frequenzband (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das DAB-Frequenzband wie folgt:

3 Wählen Sie die Nummer (1 – 6), unter der Sie den gewünschten DAB-Dienst gespeichert haben.

8 9 10 11 127 RNDRPTMO 1 2 3 4 5 6

Was wie ein Problem aussieht, muß nicht immer eines sein. Die folgenden Punkte vor einem Anruf bei einer Kundendienststelle überprüfen.

Symptome	Ursachen	Abhilfen
Kassette kann nicht eingelegt werden.	Sie haben die Kassette falsch herum eingelegt.	Die Kassette mit dem freiliegenden Tonband nach rechts einlegen.
Eine Kassette kann nicht ausgeworfen werden.	Der Kassettenauswurf ist gesperrt.	Drücken Sie die Tasten TAPE ◀▶ und ▲, und halten Sie sich länger als 2 Sekunden gedrückt.
Kassetten werden heiß.	Das ist keine Fehlfunktion.	——
Die Tonwiedergabe der Kassette ist sehr niedrig und die Tonqualität hat sich verschlechtert.	Der Tonkopf ist verschmutzt.	Das Gerät mit einer Tonkopf-Reinigungskassette reinigen.
Die Tonwiedergabe ist manchmal unterbrochen.	Anschlüsse sind nicht gut.	Die Kabel und Anschlüsse überprüfen.
Die Lautsprecher geben keinen Ton wieder.	Die Lautstärkenregelung ist ganz zurückgestellt.	Auf optimales Niveau einstellen.
	Anschlüsse sind falsch.	Die Kabel und Anschlüsse überprüfen.
Automatisches Zurückstellen des SSM (Sequentialspeicher für starke Sender) funktioniert nicht.	Signale sind zu schwach.	Die Sender von Hand speichern.
Störgeräusche beim Radiohören.	Die Antenne ist nicht fest angeschlossen.	Die Antenne fest anschließen.
„NO DISC“ (keine DISC) wird im Display angezeigt.	Es ist keine CD im Magazine.	CDs ins Magazine legen.
	CDs sind falsch eingelegt.	Sie richtig herum einlegen.
„NO MAG“ wird im Display angezeigt.	Es befindet sich kein Magazin im CD-Wechsler.	Setzen Sie das Magazin ein.
„RESET 8“ (zurücksetzen 8) wird im Display angezeigt.	Das Gerät ist nicht richtig am CD-Wechsler angeschlossen.	Sie richtig herum einlegen. Das Gerät und den CD-Wechsler richtig miteinander verbinden und die Rücksetztaste des CD-Wechsler drücken.
„RESET 1“ – „RESET 7“ (zurückstellen 1 – 7) wird im Display angezeigt.	——	Die Rücksetztaste des CD-Wechsler drücken.
Dieses Gerät arbeitet überhaupt nicht.Der CD-Wechsler arbeitet überhaupt nicht.	Der eingebaute Mikro-Computer funktioniert aufgrund von Lärm usw. nicht richtig.	Die Tasten SEL (Auswahl) und ⭕/1/ATT mehrere Sekunden lang gleichzeitig gedrückt halten. (Die Einstellung der Uhr und die gespeicherten Sender werden gelöscht). (Siehe Seite 2).

Dieses Gerät erfordert nur wenig Wartung und Pflege. Sie können jedoch die Lebensdauer des Geräts verlängern, wenn Sie die nachfolgenden Anweisungen befolgen.

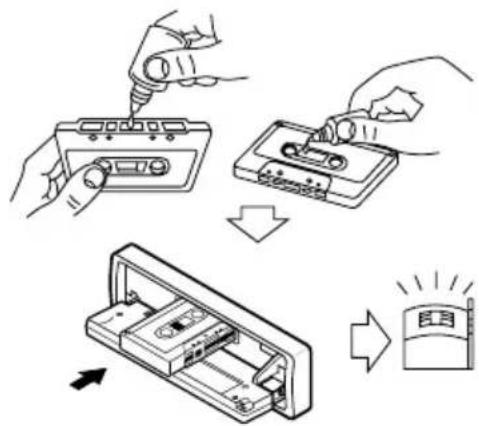

Zum Reinigen der Tonköpfe

• Die Tonkopfe alle 10 Betriebsstunden mit einer Tonkopf-Reinigungskassette (im Fachhandel erhältlich) reinigen. Wenn die Tonkopfe verschmutzen, merken Sie das an folgenden Symptomen:
- Dumpfer Klang.
- Tonpegel sinkt.
- Tonaussetzer.
- Keine schmutzigen oder verstaubten Kassetten abspielen.
• Die hochpolierten Tonkopfe nicht mit metallischen oder magnetischen Werkzeugen berühren.

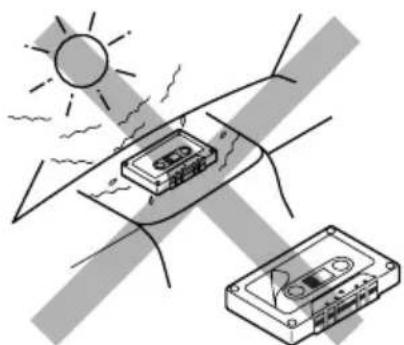

Zum Sauberhalten der Kassetten

• Die Kassetten immer in ihren Hüllen aufbewahren.
• Die Kassetten nicht an folgenden Orten aufbewahren:

• im direkten Sonnenlicht
  – bei hoher Luftfeuchtigkeit
  – bei extrem hohen Temperaturen

VORSICHT:

• Kassetten mit abblätternden Etiketten nicht abspielen, da sie das Gerät beschädigen können.
• Das Kassettenband straffen, um Durchhang zu entfernen, da sich loses Band im Mechanismus verheddern kann.
• Kassetten nicht nach dem Gebrauch im Kassettenfach lassen, da andernfalls die Bandstraffung nachläßt.

Die untere Funktion dient ebenfalls der Verlängerung der Lebensdauer des Geräts.

„Zündschlüssel abgezogen“-Freigabe/ „Zündschlüssel steckt“-Abspielen

• Wenn Sie die Zündung ausschalten, während sich eine Kassette im Kassettenfach befindet, wird das Band automatisch vom Kopf des Kassettendecks getrennt.
• Wenn Sie die Zündung einschalten, während sich eine Kassette im Kassettenfach befindet, wird die Wiedergabe automatisch gestartet, sofern Sie die Zündung während der Kassettenwiedergabe ausgeschaltet haben.

AUDIO-VERSTÄRKERTEIL

Max. Leistungsabgabe:

Vorne: 45 W pro Kanal

Hinten: 45 W pro Kanal

Kontinuierliche Leistungsabgabe (RMS):

Vorne: 17 W pro Kanal an 4 Ω, 40 Hz bis 20 000 Hz bei nicht mehr als 0,8 % Gesamtklirrfaktor.

Hinten: 17 W pro Kanal an 4 Ω, 40 Hz bis 20 000 Hz bei nicht mehr als 0,8 % Gesamtklirrfaktor.

Last-Impedanz: 4 Ω (4 Ω bis 8 Ω zulässig)

Tonregelbereich:

Tiefen: ±10 dB bei 100 Hz

Höhen: ±10 dB bei 10 kHz

Frequenzgang: 40 Hz bis 20 000 Hz

Line-Ausgangspegel/Impedanz: 2,0 V/20 kΩ Last (250 nWb/m)

TUNER-TEIL

Frequenzbereich:

UKW: 87,5 MHz bis 108,0 MHz

AM: (MW) 522 kHz bis 1 620 kHz

(LW) 144 kHz bis 279 kHz

[UKW-Tuner]

Nutzbare Empfindlichkeit:

50 dB Geräuschberuhigung:

16,3 dBf (1,8 ∝ V/75 Ω)

Ausweichkanalabstimmschärfe (400 kHz): 65 dB

Frequenzgang: 40 Hz bis 15 000 Hz

Stereotrennabstand: 30 dB

Einfangsverhältnis: 1,5 dB

[MW-Tuner]

Empfindlichkeit: 20 ∝ V

Trennschärfe: 35 dB

[LW-Tuner]

Empfindlichkeit: 50 ∝ V

KASSETTENDECKTEIL

Gleichlaufschwankung: 0,11% (WRMS)

Schnellspulzeit: 100 s (C-60)

Frequenzgang: 30 Hz bis 16 000 Hz (Normalband)

Spannungsversorgung:

Betriebsspannung:DC 14,4 V

(11 V bis 16 V zulässig)

Erdungssystem: Negative Masse

Zugelassene Arbeitstemperatur: 0°C bis +40°C

Abmessungen (B · H · T):

Einbaugröße: 182 mm · 52 mm · 150 mm

Bedienteilgröße: 188 mm · 58 mm · 14 mm

Gewicht: 1,4 kg (ausschließlich Zubehör)

Änderungen der Konstruktion und technischen Daten ohne Vorankündigung möglich.

- Nummer 1 – 6 selecteren:

- Nummer 7 – 12 selecteren:

Haben Sie PROBLEME mit dem Betrieb?

Bitte setzen Sie Ihr Gerät zurück

Siehe Seite Zurücksetzen des Geräts
