BEDIENUNGSANLEITUNG BPO60 BORETTI

ANWEISUNGEN ZUR VERWENDUNG

DE

INTERACTIVE OVENS BPO 45/60

Installation - Gebrauch - Wartung

DE

Geachte klant,

ZELF REINIGENDE KATALYTISCHE WANDEN (Indien aanwezig)

ZELF REINIGENDE WANDEN.

ELEKTRISCHE AANSLUITINGEN

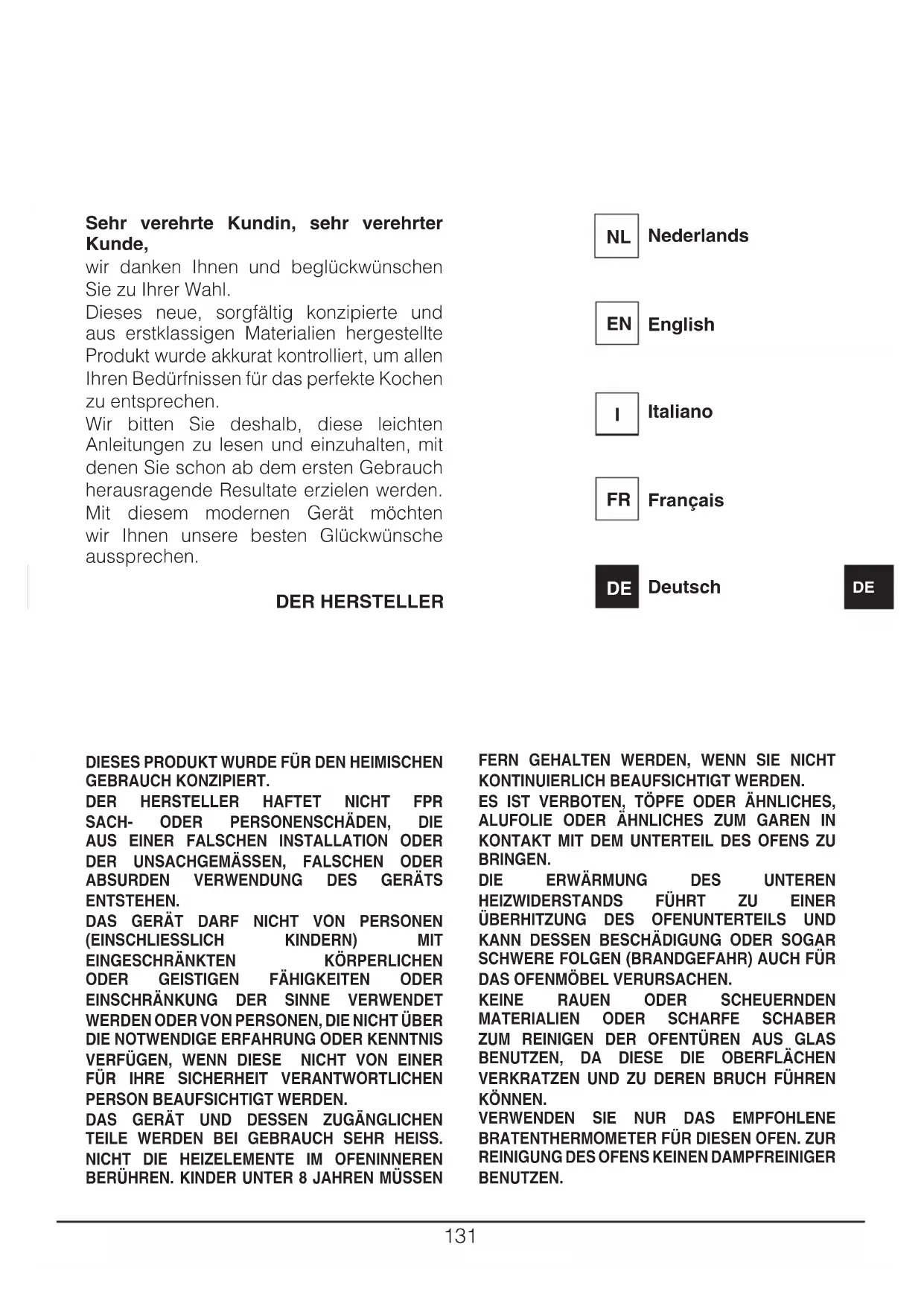

Sehr verehrte Kundin, sehr verehrter Kunde,

wir danken Ihnen und beglückwünschen Sie zu Ihrer Wahl.

Dieses neue, sorgfältig konzipierte und aus erstklassigen Materialien hergestellte Produkt wurde akkurat kontrolliert, um allen Ihren Bedürfnissen für das perfekte Kochen zu entsprechen.

Wir bitten Sie deshalb, diese leichten Anleitungen zu lesen und einzuhalten, mit denen Sie schon ab dem ersten Gebrauch herausragende Resultate erzielen werden. Mit diesem modernen Gerät möchten wir Ihnen unsere besten Glückwünsche aussprechen.

DER HERSTELLER

NL Nederlands EN English I Italiano FR Français DE Deutsch

DIESES PRODUKT WURDE FÜR DEN HEIMISCHEN GEBRAUCH KONZIPIERT.

DER HERSTELLER HAFTET NICHT FPR SACH- ODER PERSONENSCHÄDEN, DIE AUS EINER FALSCHEN INSTALLATION ODER DER UNSACHGEMÄSSEN, FALSCHEN ODER ABSURDEN VERWENDUNG DES GERÄTS ENTSTEHEN.

DAS GERÄT DARF NICHT VON PERSONEN (EINSCHLIESSLICH KINDERN) MIT EINGESCHRÄNKTEN KÖRPERLICHEN ODER GEISTIGEN FÄHIGKEITEN ODER

EINSCHRÄNKUNG DER SINNE VERWENDET WERDEN ODER VON PERSONEN, DIE NICHT ÜBER DIE NOTWENDIGE ERFAHRUNG ODER KENNTNIS VERFÜGEN, WENN DIESE NICHT VON EINER FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSON BEAUFSICHTIGT WERDEN.

DAS GERÄT UND DESSEN ZUGÄNGLICHEN TEILE WERDEN BEI GEBRAUCH SEHR HEISS. NICHT DIE HEIZELEMENTE IM OFENINNEREN BERÜHREN. KINDER UNTER 8 JAHREN MÜSSEN

FERN GEHALTEN WERDEN, WENN SIE NICHT KONTINUIERLICH BEAUFSICHTIGT WERDEN.

ES IST VERBOTEN, TÖPFE ODER ÄHNLICHES, ALUFOLIE ODER ÄHNLICHES ZUM GAREN IN KONTAKT MIT DEM UNTERTEIL DES OFENS ZU BRINGEN.

DIE ERWÄRMUNG DES UNTEREN HEIZWIDERSTANDS FÜHRT ZU EINER ÜBERHITZUNG DES OFENUNTERTEILS UND KANN DESSEN BESCHÄDIGUNG ODER SOGAR SCHWERE FOLGEN (BRANDGEFAHR) AUCH FÜR DAS OFENMÖBEL VERURSACHEN.

KEINE RAUEN ODER SCHEUERNDEN MATERIALIEN ODER SCHARFE SCHABER ZUM REINIGEN DER OFENTÜREN AUS GLAS BENUTZEN, DA DIESE DIE OBERFLÄCHEN VERKRATZEN UND ZU DEREN BRUCH FÜHREN KÖNNEN.

VERWENDEN SIE NUR DAS EMPFOHLENE BRATENTHERMOMETER FÜR DIESEN OFEN. ZUR REINIGUNG DES OFENS KEINEN DAMPFREINIGER BENUTZEN.

Index

Anleitungen für den Anwender, 133

Erstmalige benutzung, 133

Selbstreinigende katalytische platten, 134

Umweltverträglichkeit, 134

Vorstellung des Ofens, 135

Installation und Anschluss,135

Erster Anschluss, 135

Die Vorführungsfunktion, 135

Einstellung der Uhrzeit, 136

Mögliche tätigkeiten bei abgeschaltetem ofen, 137

Einschalten des Ofens, 137

Sperrfunktion (oder Kindersicherung), 138

Hauptfunktionen, 139

Die Garfunktionen, 139

Bedientafelfunktionen, 140

Betriebsanleitung, 141

Kühlventilator, 143

Lebensmittelsonde (oder Bratenthermometer), 143

Sonderfunktionen, 148

Steuerung der Ofenbeleuchtung, 149

Ofenprogrammierung, 149

Restwärme, 150

Programmieren des ofens, 151

Timerprogrammierung: Garzeit, 152

Fautomatikbetrieb mikrowelle: rezepte, 155

Individuelle rezeptgestaltung, 156

Ausbauen der ofentür, 158

Einbau des Backofens 60, 161

Elektrischer anschluss, 162

Das Typenschild mit den technischen Merkmalen des Backofens ist auch bei installiertem Gerät zugänglich. Auf diesem Typenschild, das bei Öffnen der Ofentür sichtbar ist, sind auch alle Kenndaten des Geräts aufgeführt, die bei eventuellen Ersatzteilbestellungen angegeben werden müssen.

Anleitungen für den Anwender

Erstmalige benutzung

Der Backofen muss gründlich mit Seifenwasser gesäubert werden. Wie auf der Abbildung dargestellt vorgehen, um bei den Öfen mit glatten Wänden die seitlichen Backbleche her-auszunehmen.

Den Backofen für etwa 30 Minuten auf Höchsttemperatur aufheizen; auf diese Weise werden alle fett-haltigen Bearbeitungsrückstände eliminiert, die beim Backen unangenehme Gerüche verursachen könnten.

Für die Reinigung der Glastür des Ofens keine rauen, scheuernden Materialien oder scharfe Metallschaber verwenden, da diese die Oberfläche verkratzen und zu Glasbruch führen können.

Als Sicherheitsvorkehrung muss vor jeder Reinigung des Backofens immer das Stromnetz abgeschaltet werden. Zum Reinigen dürfen keine sauren oder alkalischen Substanzen verwendet werden (Zitronensaft, Essig, Salz, usw.). Chlorhaltige Produkte, sowie Säuren oder Scheuermittel sind ebenfalls zu vermeiden, dies gilt vor allem für die Reinigung der lackierten Wände.

Für die Reinigung des Geräts dürfen keine Dampfreiniger benutzt werden.

Selbstreinigende katalytische platten

Die Funktion CLEAN startet die Reaktion, die zur Reinigung führt

Unsere Backöfen mit glat-ten Wänden bieten die Möglichkeit, in der Muffel selbstreinigende Platten zu montieren, mit denen die Wände verkleidet werden.

Diese Spezialplatten, die vor den seitlichen Rahmen an den Wänden eingehängt werden, sind mit einem mikroporösen katalytischen Speziallack bedeckt, der oxidiert, die Öl- und Fett-spritzer nach und nach verdampfen lässt, und so bei den Backvorgängen über 200°C eliminiert.

Sollte der Ofen nach dem Backen sehr fetthaltiger Speisen nicht sauber sein, lässt man ihn maximal 60 Minuten lang leer bei Höchsttemperatur eingeschaltet.

Die selbstreinigenden Platten dürfen weder ge waschen, noch mit scheuernden oder säurehaltigen bzw. alkalischen Produkten gereinigt werden.

Umweltverträglichkeit

Zum Schutz der Umwelt wurde für die Unterlagen zu diesem Geräts chlorfrei gebleichtes Papier oder Recyclingpapier verwendet. Die Verpackung wurde aus umweltfreundlichen Produkten hergestellt und kann daher wieder verwendet oder recycelt werden.

Das Recyceln der Verpackung trägt zur Einsparung von Rohstoffen und zu einer Reduzierung der Industrie- und Haushaltsmüllmengen bei.

DAS VERPACKUNGSMATERIAL ist 100% recyclebar und mit dem Recyclingsymbol versehen. Für die Entsorgung die örtlichen Auflagen befolgen. Das Verpackungsmaterial (Plastiktüten, Polystyrolteile usw.) muss außerhalb der Reichweite von Kindern aufbewahrt werden, da es sich um potentielle Gefahrenquellen handelt. DIESES GERÄT ist in Konformität mit der EU-Richtlinie 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE, über Elektro- und Elektronik-Altgeräte) markiert. Wenn der Anwender sicherstellt, dass das Produkt sachgerecht entsorgt wird, trägt er dazu bei, den negativen Umwirkungen auf Umwelt und Gesundheit vorzubeugen.

DAS ZEICHEN auf dem Produkt oder den begleitenden Unterlagen weist darauf hin, dass dieses Produkt nicht als Hausmüll behandelt werden darf, sondern zur Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden muss.

DIE ENTSORGUNG muss unter Einhaltung der örtlichen Auflagen zur Abfallentsorgung erfolgen. FÜR WEITERE INFORMATIONEN zur Behandlung, der Rückgewinnung und das Wiederverwerten dieses Produkts die zuständige lokale Behörde, die Müllabfuhr oder das Geschäft kontaktieren, bei dem Sie das Gerät gekauft haben.

VOR DEM ABRÜSTEN unbrauchbar machen und dazu das Netzkabel abschneiden.

Vorstellung des Ofens

Geehrter Kunde, Ihr neuer Ofen wird von einer Leiterplatine gesteuert, die für eine ständige Verbesserung der Leistungen den Betrieb überwacht.

Das Berührungsbedienfeld der letzten Generation ist präzise und zuverlässig.

Die Schnittstelle ist elegant, unauffällig, geordnet und übersichtlicher angeordnet als je zuvor!

Wenigen Tasten, vielen Funktionen und keine schwierigen Tastenkombinationen oder –Sequenzen: Konzentrieren Sie sich auf Ihr Rezept, denn der Ofen ist mit zwei Gesten betriebsbereit!

Installation und Anschluss

Geehrter Kunde, dieser Ofen ist ein hochtechnologisches Elektrogerät mit langer Lebensdauer. Es muss von qualifizierten Technikern fachgemäß an das Versorgungsnetz angeschlossen und im Küchenelement installiert werden.

(DIE MONTAGEANLEITUNGEN AUF SEITE 158)

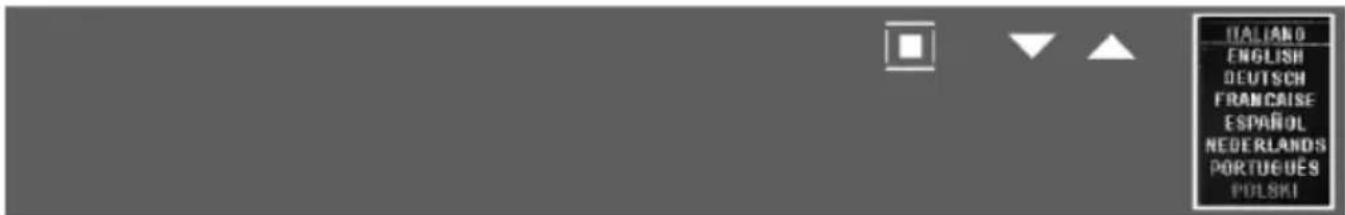

Erster Anschluss

Wenn der Ofen zum ersten Mal an das Stromnetz angeschlossen wird, dann kann auf dem Display die Sprachauswahl erscheinen;

Mit den (▼)asten wird die gewünschte Sprache gewählt und mit der Taste ( ) die Wahl bestätigt.

ITALIANO ENGLISH DEUTSCH FRANÇAISE ESPAÑOL NEDERLANDS PORTUGUES POLSKI

(Ab diesem Zeitpunkt bleibt die vorgewählte Sprache auch bei Stromausfall gespeichert.) Danach beginnt die Vorführungsfunktion.

Die Vorführungsfunktion

Bei jedem Stromausfall und folglich bei dem ersten Anschluss begibt sich der Ofen in diesen Modus, in dem die Funktionstüchtigkeit aller Steuerungen und die gespeicherte Tastenabfolge angezeigt werden.

In diesem Modus wird der Ofen NIEMALS wirklich betätigt, d.h. die Heizwiderstände werden nicht eingeschaltet!!

Das Bedienfeld ist AUSGESCHALTET, daher antwortet der Ofen auf keine Befehle!

5 sec.!!

Zum Deaktivieren des Vorführungsmodus muss das Lichtsymbol fünf Sekunden betätigt werden, wonach die Steuerung in den Normalbetrieb übergeht und einschaltbereit ist.

Nun kann auf Wunsch die Uhrzeit für die Einschaltung des Ofens eingestellt werden.

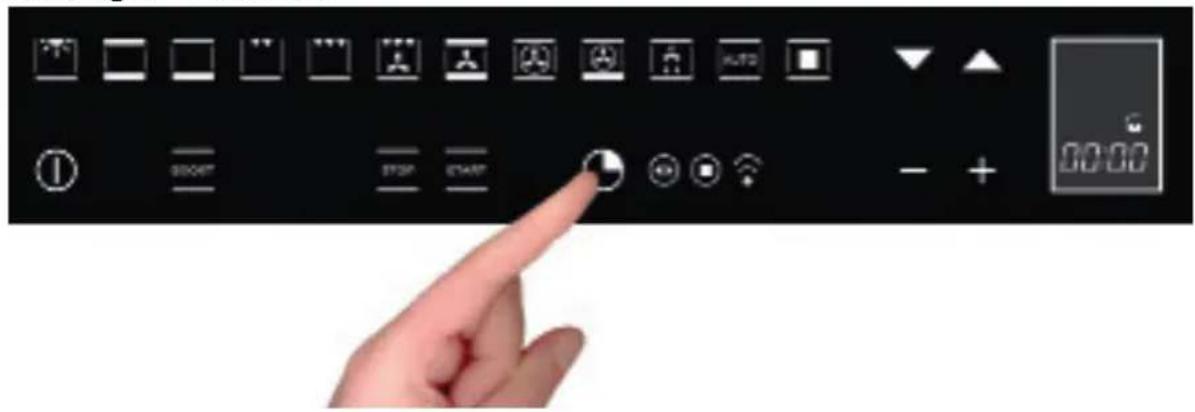

Einstellung der Uhrzeit

Der Ofen meldet den Anschluss an das Stromnetz mit einem zweifachen akustischen Signalton. Zum Einstellen der Systemuhrzeit muss die Taste „TIMERFUNKTIONEN“ mindestens 3 Sekunden gedrückt werden.

Jeder betätigte Befehl wird durch ein akustisches Signal bestätigt.

9:20 - +

Die Uhrzeit wird mit den Tasten + und - eingestellt: Während der Einstellung blinken die Trennungspunkte. Die Uhrzeit wird übernommen, wenn diese Punkte fix aufleuchten.

MÖGLICHE TÄTIGKEITEN BEI ABGESCHALTETEM OFEN

- Einschalten des Ofenlichtes

Bei Betätigung des Symbols (siehe Abb.) wird das Ofenlicht ein- bzw. abgeschaltet.

- Sprachenänderung

Bei ausgeschaltetem Ofen können Sie die Display-Sprache ändern, wenn Sie gleichzeitig und die Taste + unten rechts mindestens 3 Sekunden lang drücken. Danach wird mit den Pfeiltasten die Sprache gewählt und diese Wahl mit bestätigt.

- Einstellen der Timerfunktion „Minutenzähler“

Siehe diesbezüglich den Abschnitt auf S. 122.

DE

EINSCHALTEN DES OFENS

I BOOST

HINWEIS: Der Ofen wird erst eingeschaltet, wenn die Sperrfunktion deaktiviert ist.

Eine Minute lang nach dem Einschalten erscheint die Schrift ON auf dem Display, die Steuerung wartet, das die Garfunktion gewählt wird. Andernfalls wird das Einschalten als ungewollt interpretiert und die Steuerung schaltet aus Sicherheitsgründen automatisch den Ofen aus und es erscheint einige Sekunden lang die Schrift OFF auf dem Display.

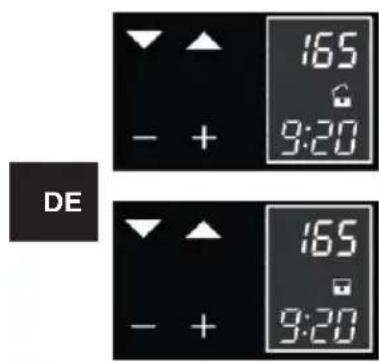

Sperrfunktion (oder Kindersicherung)

Die Sperrfunktion wird freigegeben/deaktiviert, wenn die Taste mindestens 3 Sekunden betätigt wird. Diese Funktion kann jederzeit und in jeder Betriebweise des Ofens aktiviert und deaktiviert werden.

DE 165 9:20 165 9:20

Das Symbol OFFENES Vorhängeschloss zeigt an, dass die Sperrfunktion nicht aktiv ist.

Das Symbol GESCHLOSSENEs Vorhängeschloss zeigt an, dass die Sperrfunktion aktiv ist.

HAUPTFUNKTIONEN

Übersicht über das Bedienfeld

Zufunk 88:88 - + Sundelkösen Progesson dor Ölza Olas EWAUS Olosporo EWAUS Tempur/Lösung 8000 - + 88:88 88:88

Die Garfunktionen

Die Steuerung hat elf verschiedene Garfunktionen!

Zum Schalten einer Funktion genügt es, wenn man das betreffende Symbol berührt.

Jede Funktion hat eine eingestellte Temperatur, die auf der Basis von Garproben für typische Rezepte gewählt wurde. Diese Temperatur kann auf einfache Weise nach der eigenen Erfahrung verändert werden.

Achtung:

"Während des Gebrauchs können die zugänglichen Ofenteile sehr heiß werden. Kinder sollten sich nicht in Ofennähe aufhalten. Achten Sie darauf, nicht die Heizelemente im Ofeninneren zu berühren."

Bedientafelfunktionen

Ofenbeleuchtung. Schaltet sich bei Öffnen der Tür ein und wird für Energieersparnis in den anderen Modalitäten vom System verwaltet.

Oberer und unterer Heizwiderstand. Voreingestellt auf 190°C. Thermostateinstellung von 50°C bis MAX

Unterer Heizwiderstand. Voreingestellt auf 50°C. Thermostateinstellung von 50°C bis MAX

Oberer Heizwiderstand (Grillfläche und Leistung reduziert). Voreingestellt auf MAX. Thermostateinstellung von 50°C bis MAX.

Doppelter oberer Heizwiderstand (große Grillfläche). Voreingestellt auf MAX. Thermostateinstellung von 50°C bis MAX.

Doppelter oberer Heizwiderstand mit Gebläse (große Grillfläche). Voreingestellt auf165°C. Thermostateinstellung von 50°C bis MAX.

Oberer und unterer Heizwiderstand mit Gebläse. Voreingestellt auf 165°C. Thermostateinstellung von 50°C bis MAX.

runder Heizwiderstand mit Gebläse. Voreingestellt auf 165°C. Thermostateinstellung von 50°C bis MAX.

Unterer Heizwiderstand + runder Heizwiderstand mit Gebläse. Voreingestellt auf 230°C. Thermostateinstellung von 50°C bis MAX.

Gebläse zum Auftauen. Thermostateinstellung von 0 bis 60°C.

Zugriff auf die voreingestellten Rezepte

Schnelles Vorheizen

Schnellreinigung (für Öfen mit selbstreinigenden Katalysepaneelen)

In der folgenden Tabelle sind die Ergebnisse der Garproben angeführt, die in unseren Labors von einer Profiköchin ausgeführt wurden. Es handelt sich dabei jedoch um Richtwerte, die als Ansatzpunkte für Versuche eigener Rezepte mit immer besseren Ergebnissen dienen sollen!

F
°C	160-200	160-180	140-160	200-230	210-220	160-180	190	230-MAX
	2-3	2	2	1-3	2	2-3	2-3	4-5 2-3
	30'-50'	20'-40'	10'-40'	10'-20'	45'-60'	45'-60'	60'-70'	14'-18'

F
°C	225-250	160-180	210-230	160-190	200-220	160-180	175-190	190-210	170-190
	2	2	2	2	2-3	2	2	2	2-3
	120'- 150'	120'- 160'	90'- 120'	90'- 120'	50'- 60'	45'- 60'	60'- 70'	40'- 50'	40'- 50'

Betriebsanleitung

Konventionelles backen

Klassisches System mit Ober- und Unterhitze, das für das Garen eines einzigen Gerichts geeignet ist. Es empfiehlt sich, das Gericht in den Ofen zu schieben, wenn dieser die vorbestimmt Temperatur erreicht hat, also wenn die Gradzahl fix leuchtet und ein Signalton erklungen ist.

Wenn bei Ende des Garvorgangs die Unterhitze oder Oberhitze gesteigert werden soll, drücken Sie auf das passende Kochsymbol und stellen Sie die Temperatur nach Ihrem Dafürhalten ein.

Es wird empfohlen, die Backofentür während des Garvorgangs so wenig wie möglich zu öffnen.

Umluft backen

Mit diesem Kochtyp lässt ein Gebläse im hinteren Teil die Warme Luft im Ofen zirkulieren und verteilt diese gleichmäßig. Der Garvorgang erfolgt schneller als beim herkömmlichen Backen.

Dieses System eignet sich zum Garen auf mehreren Stufen und auch für unterschiedliche Gerichte (Fisch, Fleisch usw.).

Auftauen

Bei der Auswahl dieser Kochfunktion und bei Einstellen der Temperatur auf 0°C lässt das Gebläse kalte Luft im Ofen zirkulieren, was ein schnelles Auftauen tiefgefrorener Speisen begünstigt.

Es ist kein Vorheizen erforderlich, empfiehlt sich aber für Gebäck (Sie können die Temperatur bis auf 60°C einstellen).

Zum Grillen oder Bräunen der Gerichte.

Einige Öfen können auch mit einem Motor und dem Bratenspieß geliefert werden.

Das Gitter mit dem zu garenden Gericht muss in der 1. oder 2. Position von oben eingeschoben werden.

5 Minuten vorheizen. Die Temperatur von 50°C bis MAX einstellen.

Kühlventilator

Das Gebläse befindet sich auf der Oberseite des Ofens und erzeugt einen kühlenden Luftstrom im Inneren des Möbels und tritt durch die Frontvertäfelung des Ofens aus.

Dieses Gebläse geht an, wenn das Ofeninnere ca. 80°C erreicht.

Das Gebläse schaltet sich aus, wenn die Temperatur des Ofeninneren auf ca. 60°C sinkt.

Lebensmittelsonde (oder Bratenthermometer)

Zarte und schmackhafte Gerichte sind das Resultat einer präzisen und praktischen Kontrolle.

DE

Die von den Gerichten während des Garens erreichte Temperatur ist eng mit hygienischen/ gesundheitlichen Problemen verbunden. Bakterien gibt es in jedem Fleisch, ebenso wie in Huhn, Fisch und in rohen Eiern.

Einige Bakterien verderben die Lebensmittel, andere hingegen, wie Salmonellen, Campylobacter jejuni, Listeria monocytogenes, Escherichia coli und der Staphylococcus aureus können sehr gesundheitsschädlich sein.

Bakterien vermehren sich sehr schnell über Temperaturen von 4.4° bis zu 60°C. Hackfleisch ist diesbezüglich besonders riskant.

Um eine Vermehrung der Bakterien zu vermeiden, sollten Sie Folgendes beachten:

- Tauen Sie Lebensmittel nicht bei Raumtemperatur sondern im Kühlschrank oder im Ofen mit der entsprechenden Funktion auf. In diesem Fall sollten Sie die aufgetauten Lebensmittel anschließend sofort kochen.

- Füllen Sie Geflügel erst kurz vor dem Verzehr. Kaufen Sie kein bereits gefülltes Geflügel und kaufen Sie gefülltes, bereits gegartes Geflügel nur, wenn Sie dieses innerhalb von 2 Stunden verzehren.

- Marinieren Sie Gerichte im Kühlschrank und nicht bei Raumtemperatur

- Verwenden Sie ein Bratenthermometer, um die Temperatur von Fleisch, Fisch und Geflüg zu kontrollieren, wenn diese dicker als 5 cm sind. Auf diese Weise stellen Sie sicher, dass die Mindestgartemperaturen erreicht werden.

Die größte Gefahr geht von schlecht gegartem Geflügel aus, was besonders gefährlich wegen

Salmonellengefahr ist;

- Unterbrechen Sie den Garvorgang nicht, d.h. kochen Sie nicht teilweise, um dann das aufzubewahren und später zu Ende zu kochen. Auf diese Weise kommt es zu „lauwarmen“ Temperaturen in den Lebensmitteln, die ein Bakterienwachstum fördern;

- Braten Sie Fleisch und Geflügel im Ofen bei Temperaturen von mindestens 165°C.

Verwendung des Bratenthermometers

Die Buchse für das Bratenthermometer befindet sich auf der vorderen Ecke links in der Ofenaussparung und ist mit einem Metalldeckel geschützt (1).

Heben Sie die Metallabdeckung (2)

Stecken Sie den Stecker ganz ein. Die Steuerung weist mit einem doppelten Signalton auf die Aktivierung hin. (3)

Führen Sie das Thermometer in die Mitte des Gerichts ein und berühren Sie dabei keine Knochen oder fetthaltige Stücke.

Denken Sie daran, dass das Bratenthermometer nicht funktioniert, wenn es bei bereits eingeschaltetem Ofen eingesteckt wird!

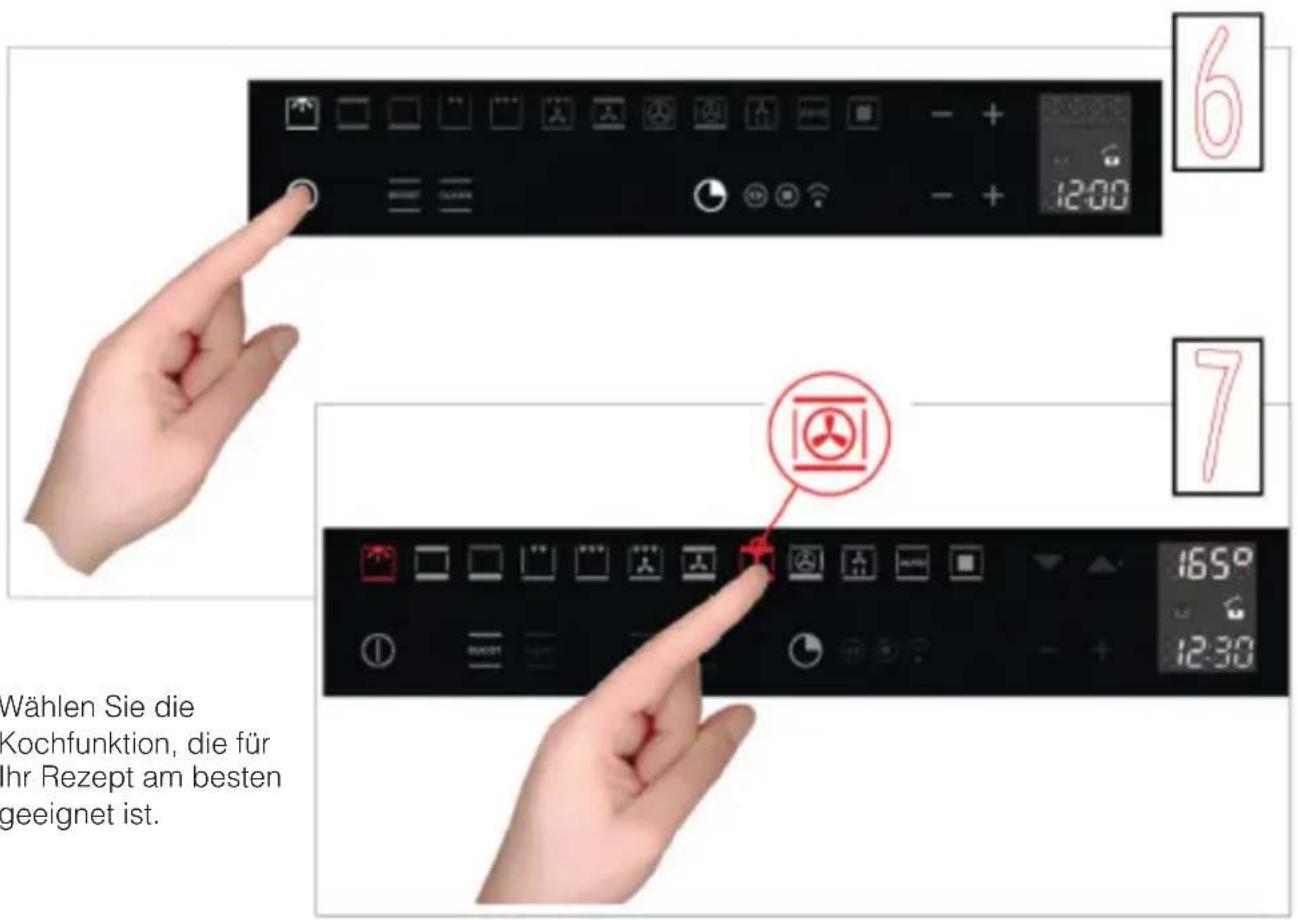

Wählen Sie die Kochfunktion, die für Ihr Rezept am besten geeignet ist.

Nach 5 sec. wechselt das Temperatur-Display auf die Temperaturanzeige des Bratenthermometers, also derjenigen, die im Gericht erreicht wurde.

8:00 12:30

DE

Mit können Sie den Wert der erforderlichen Mindestinnentemperatur in einem Bereich von +30°C bis +99°C einstellen. Wir empfehlen Ihnen, sich an die nachstehende Tabelle zu halten, die der "THE NATIONAL FOOD SAFETY DATABASE (USA)" entnommen wurde.

Wenn Sie während des Garens die Temperaturparameter sowohl des Bratenthermometers als auch des Ofeninneren ändern möchten, dann müssen Sie folgendermaßen vorgehen:

• Wählen Sie (weiß für das Bratenthermometer und rot für das Ofeninnere)
• Mit ▼können Sie die Temperaturen nach Belieben steigern oder verringern

LEBENSMITTEL MINDESTINNENTEMPERATUR
Hackfleisch
Hamburger 71°C
Rind, Kalb, Lamm, Schwein 74°C
Huhn, Truthahn 74°C
Rind, Kalb, Lamm
Braten und Steaks:
blutig	Das NFSD nennt keine Temperatur für blutiges Garen, da dies gesundheitlich nicht sicher ist
medium-blutig 63°C
medium 71°C
durch 77°C
Schwein
Rippchen, Braten, Koteletts:
medium 71°C
durch 77°C
Schinken, frisch 71°C
Bratwurst frisch 71°C
Geflügel
Huhn, ganz oder in Stücken 82°C
Ente 82°C
Ganzer Truthahn (nicht gefüllt) 82°C
Putenbrust 77°C

STOP

Wenn der Stecker bei begonnener Garzeit entfernt wird, dann blockiert die Steuerung den Ofen und weist mit Signaltönen auf den Fehler hin: Stecken Sie den Stecker wieder ein, um mit dem Kochen fortzufahren!

Wenn mit Hilfe des Bratenthermometers Essen zubereitet wird, dann werden alle voreingestellten Temperaturen in Übereinstimmung mit der Nutzungsphilosophie auf 165°C verändert: Die Temperaturen können von 120°C bis maximal 250°C verändert werden.

Aus dem gleichen Grund wird die Auftaufunktion deaktiviert.

Das Ende der Garzeit wird durch das Erreichen der für das Bratenthermometer eingestellten Kerntemperatur bestimmt. Alle Funktionen der Ofenprogrammierung (Timer-Funktionen) werden unterbunden, mit Ausnahme des Hinweissignals (Minutenzähler).

Wenn das Bratenthermometer die Temperatur misst, auf die es eingestellt wurde, dann wird der Ofen automatisch deaktiviert und es ertönt ein Signalton. Auf dem Display erscheint die Meldung: "Programm beendet, Gericht herausnehmen".

Am Ende des Garens daran denken, das Bratenthermometer abzutrennen und aus dem Ofen zu nehmen.

ACHTUNG: Nach dem Garen ist das Thermometer sehr heiß.

Sonderfunktionen Boost (schnelles Vorheizen)

BOOST

BOOST – SCHNELLES GAREN Um die Garzeiten mit einem schnellen Vorheizen zu verhindern

Diese Sonderfunktion kann aktiviert werden, nachdem Sie eine Kochfunktion ausgewählt haben und mit ihr können Sie die Zeit verringern, die zum Erreichen der eingestellten Gartemperatur erforderlich ist.

Sie können die Funktion "BOOST" jederzeit ausschalten oder die Kochfunktion ändern.

Clean (Schnellreinigung)

CLEAN

CLEAN - REINIGUNGSHILFE Hochtemperaturzyklus (250 °C), kombiniert mit den selbstreinigenden Paneelen für eine sanfte und nicht invasive Reinigung des Backofens

Der einwandfreie Betrieb ist mit der Verwendung der Seitenpaneele und der katalytischen Gebläseabdeckung verbunden: Es handelt sich um einen speziellen Emailüberzug mit mikroporöser Struktur, der die Fettspritzer mit Hilfe eines katalytischen Oxidationsprozesses zersetzt, der die Reste in gasförmige Produkte verwandelt.

Die Funktion „turbo clean“ aktiviert sich nur, wenn keine Kochfunktion gewählt wurde, deshalb folgendermaßen vorgehen: Schalten Sie den Ofen ein und berühren Sie fünf Sekunden das Symbol, wie in der Abbildung zu sehen.

5 sec.!!

Der Reinigungsprozess erfolgt bei einer Temperatur von 250°C und dauert eine Stunde. Diese Funktion NICHT zum Zubereiten von Gerichten verwenden!

Die Ofenbeleuchtung wird eingeschaltet, kann aber jederzeit aus- und eingeschaltet werden.

Alle selbstreinigenden Paneele haben eine Leistungseffizienz von rund dreißig Einsätzen. Nach dieser Zeit müssen die Paneele ausgewechselt werden.

Die Paneele dürfen nur mit fließendem Wasser gesäubert werden und können bei Ihrem Fachhändler angefordert werden.

Steuerung der Ofenbeleuchtung

Die Ofenbeleuchtung funktioniert bei allen Garfunktionen und ist von diesen unabhängig, d.h. sie kann je nach Bedarf ein- oder ausgeschaltet werden, wann immer Sie wollen!

Normalerweise bleibt die Ofenbeleuchtung während des Heizvorgangs an und drei Minuten nach Erreichen der eingestellten Temperatur. Ab diesem Moment wird das Licht aus Gründen der Energieersparnis ausgeschaltet.

Wenn Sie den Zubereitungszustand prüfen wollen und dazu das Licht einschalten möchten, müssen Sie nur das Licht-Symbol berühren. Es bleibt drei Minuten eingeschaltet und geht dann von alleine aus.

Sie können das Licht selbstverständlich auch früher durch Berühren des Licht-Symbols ausschalten.

Bei einigen Modellen gibt es eine Türsteuerung. Dieses Merkmal verwendet eine Technologie zur Erkennung der Türposition, um die Ofenbeleuchtung zu steuern. Das Öffnen der Backofentür wird von einem Signalton begleitet und das Licht geht an. Bei Schließen der Ofentür geht es wieder aus.

Ofenprogrammierung

Die Programmierung des Ofens bietet Ihnen drei Möglichkeiten zur Steuerung der Garzeit. Diese sind in Kombination mit den normalen Garfunktionen verfügbar. Wenn Sie das Bratenthermometer benutzen, werden sie hingegen deaktiviert (siehe entsprechendes Kapitel).

Die Steuerung schlägt eine Temperatur für jede Funktion vor. Diese Temperatur kann jederzeit verändert werden. Wenn keine Änderung der Temperatur erfolgt, schaltet sich der Mikrowellenherd nach wenigen Sekunden von selbst ein!

Restwärme

Beim Garen von Gerichten speichert die Ofenstruktur Wärme. Diese Wärme wird dank einer großzügigen Wärmeisolierung und einigen baulichen Maßnahmen vom Rest der Küche isoliert.

Die Wärme wird dann langsam abgegeben und kann noch in der Küche als Wärmequelle benutzt werden. Die Steuerung zeigt nach dem Abschalten die Innentemperatur des Ofens an bis 50°C erreicht wurden.

165°C 10:00

Während der Erhitzung blinkt das Symbol Celsiusgrad (°C), um anzuzeigen, dass die gewählte Temperatur erreicht wird.

Die endgültige Erreichung der Temperatur wird durch ein akustisches Signal gemeldet.

Bitte beachten: Bei einigen Modellen kann es die momentane Temperaturanzeige im Ofen geben, bis die eingestellte Temperatur erreicht wird. Wenn Sie die eingestellte Temperatur prüfen möchten, dann drücken Sie eine beliebige der Tasten und Sie können bei Bedarf mit diesen die eingestellte Temperatur ändern.

Restwärme

Beim Garen von Gerichten speichert die Ofenstruktur Wärme. Diese Wärme wird dank einer großzügigen Wärmeisolierung und einigen baulichen Maßnahmen vom Rest der Küche isoliert.

Die Wärme wird dann langsam abgegeben und kann noch in der Küche als Wärmequelle benutzt werden. Die Steuerung zeigt nach dem Abschalten die Innentemperatur des Ofens an bis 50°C erreicht wurden.

Diese Wärme kann zum Warmhalten von Gerichten oder zum langsamen Fertiggaren benutzt werden!

PROGRAMMIEREN DES OFENS

Die Ofenprogrammierung bietet drei Arten der Kontrolle beim Garen. Sie sind zusätzlich zu den normalen Kochfunktionen verfügbar.

Die Funktionen können der Reihe nach - von links nach rechts – angewählt werden: Bei jeder Berührung des Symbols Uhr leuchtet der Reihe nach ein Symbol auf.

Beachten: ist nicht möglich, die vorgegebenen Rezepturen Programm.

Timerprogrammierung: Garzeit

- + 00:00 - + 00:45 DE

Bei einmaligem Berühren des Symbols Timer leuchtet das betreffende Symbol auf. Außerdem löscht das Uhrzeitdisplay die Angabe der aktuellen Uhrzeit:

Die Trennungspunkte blinken um anzuzeigen, dass die Garzeit programmiert werden kann.

Nach Festlegung der Garzeit zeigt das Display wieder die aktuelle Uhrzeit an und das Symbol „Garzeit“ leuchtet auf.

Das Zählen der Zeit beginnt ab diesem Moment. Nach Ablauf der angezeigten Zeit gibt der Ofen einen Signalton aus, die Heizwiderstände werden ausgeschaltet und der Garvorgang wird beendet. Auf dem Display erscheint die Schrift "Programm beendet, Gericht herausnehmen": Eine beliebige Taste drücken oder die Tür öffnen, um den Signalton abzustellen.

Wenn keine anderen Garfunktionen eingestellt werden schaltet sich der Ofen nach einer Minute aus.

Timerprogrammierung: Garzeitende

- + 12:30

Bei zweimaligem Berühren des Symbols Timer leuchtet das betreffende Symbol auf.

Die Trennungspunkte blinken um anzuzeigen, dass das Garzeitende programmiert werden kann.

Danach kann durch Berühren der Symbole "+" und "-" die Uhrzeit für das Garende eingestellt werden.

8:30 12:30

Sobald das Garzeitende festgelegt wurde, zeigt das Display wieder die aktuelle Uhrzeit an und das Symbol „Garende“ leuchtet auf.

Ab diesem Zeitpunkt beginnt die Zeitzählung. Nach Ablauf der angegebenen Zeit gibt der Ofen ein akustisches Signal ab und die Heizwiderstände schalten sich aus, wodurch der Garvorgang abgeschlossen wird. Auf dem Display erscheint die Schrift "Programm beendet, Gericht herausnehmen": Eine beliebige Taste drücken oder die Tür öffnen, um den Signalton abzustellen.

Wenn keine anderen Garfunktionen eingestellt werden schaltet sich der Ofen nach acht Sekunden aus.

Timerprogrammierung: Verzögerung des Garbeginns

Durch die Kombination der beiden Betriebsweisen „Garzeit“ und „Garzeitende“ kann der Ofen so eingestellt werden, dass der Garvorgang zeitlich verzögert wird.

Es ist zum Beispiel 8.30. Sie verlassen das Haus, möchten aber, dass bei Ihrer Rückkehr um 13.00 der Braten fertig ist. Sie müssen also folgend vorgehen:

Den Braten vorbereiten und in den Ofen schieben.

Den Ofen einschalten, die Garfunktion wählen und die Temperatur einstellen.

200 - +

Danach wird die Garzeit eingestellt: nehmen wir 2 Stunden an.

- + 10:30

Darauf wird das Garzeitende bestimmt: Die Steuerung summiert normalerweise die aktuelle Uhrzeit mit der Garzeit und schlägt das Ergebnis als Garzeitende vor. In diesem Fall also 10.30 (8.30 + 2 h).

1300 - +

Nun muss das Garzeitende auf die gewünschte Uhrzeit abgeändert werden. In unserem Beispiel auf 13.00.

Der Ofen stellt eine Stunde Wartezeit (Stand-by) ein und schaltet das Ofenlicht aus.

Die Steuerung schaltet den Ofen automatisch um 11.00 (13.00 – 2 h) ein und um 13.00 aus. Bei Ihrer Rückkehr ist der Braten im Ofen fertig!

Timerprogrammierung: Minutenzähler

Der Minutenzähler ist eine Funktion des Timers, die unabhängig vom Ofenbetrieb ist, d.h. sie unterbricht den Garvorgang nicht und schaltet den Ofen nicht aus. Der Minutenzähler hat die Funktion eines akustischen Meldegeräts.

Der Minutenzähler jederzeit eingestellt und z.B. sowohl für die Steuerung von Kochplatten und Ofen als auch für andere Küchentätigkeiten verwendet werden.

Diese Funktion ist auch bei abgeschaltetem Ofen durch Berühren des Symbols der Timerfunktionen anwählbar.

Bei eingeschaltetem Ofen muss das Symbol Timerfunktion hingegen drei Mal berührt werden:

- + 00:00

Die Trennungspunkte blinken um anzuzeigen, dass der Wert eingestellt werden kann.

Jetzt können die Minuten durch Berühren der Symbole "+" und "-" eingestellt werden.

Ab diesem Zeitpunkt beginnt die Zeitzählung. Nach Ablauf dieser Zeit gibt der Ofen ein akustisches Signal ab und das betreffende Symbol blinkt. Das akustische Signal wird durch Betätigen einer beliebigen Taste unterbrochen.

Timerprogrammierung: Löschen des Programms

Zum Löschen eines Programms muss der zuvor zugeteilte Wert nullgestellt bzw. der Ofen abgeschaltet werden.

Automatische funktionen: rezepte

Für den Zugriff auf die Rezeptfunktion gehen Sie bitte folgendermaßen vor:

Schalten Sie den Ofen ein mit der Taste Ⓐ Wählen Sie die Funktion AUTOMATIK

START - - + REZEPTF PERSONLICH EINGE STELLT

REZEpte PERSONLICH FINGE STELLT

Das Display zeigt die 2 Optionen

Auf dem Display werden 2 Optionen angezeigt:

- eigene Rezepte

- eingestellte Rezepte

Die gewünschte Einstellung mit den Tasten ▼wählen.

DRUT PIZZA VORSEPEISEN FLEISCH GEFLUEDEL FISCH GEMUSE TORTEN

Mit der Taste die Wahl bestätigen.

Es wird das folgende Menü angezeigt

Die Tasten betätigen, um die Art des Gerichts zu wählen und diese Wahl dann mit der Taste bestätigen.

GANZ IN STUCKEN

Die Tasten ▼beträgigen, um die Art zu wählen und diese Wahl dann mit der Taste □bestätigen.

DEMISCHTE GRILLPLATTE

Die Tasten ▼beträgigen, um die Art zu wählen und diese Wahl dann mit der Taste □bestätigen.

GEV/ICHT 1500g

Es wird die Seite des Gewichtes angezeigt. Mit den Tasten ▼ ▲ einen der voreingestellten Werte wählen und diese Wahl dann mit der Taste □ bestätigen.

GEMISCHTE GRILLPLATTE 1500g STUFE 3 00:30 START

Nach den Einstellungen wird auf dem Display das eingestellte Rezept zusammengefasst.

Die beiden Punkte der Garzeitdauer (00:30) blinken und weisen darauf hin, dass dieser Wert verändert werden kann.

Für die Änderung die Tasten - + betätigen.

Es kann aber auch direkt die Funktion —gewählt werden, worauf das Garprogramm und der voreingestellte Zeitcountdown auf dem Display beginnt.

ACHTUNG: Bestimmte Rezepte verwenden das Vorheizen, deshalb stellen Sie das Gericht erst in den Ofen, wenn die Temperatur erreicht ist und auf dem Display die Schrift "VORHEIZEN BEENDET GERICHT EINFÜHREN"

Nach dem Ende der Garzeit erscheint auf dem Display die blinkende Schrift "Programm beendet, Gericht herausnehmen", gleichzeitig ertönt ein Signalton, der so lange zu hören ist, bis auf eine beliebige Taste gedrückt oder die Tür geöffnet wird.

HINWEIS: Falls bei der Wahl der Werte ein Fehler unterlaufen ist und/oder die Einstellung des Rezepts geändert werden soll, kann jederzeit betätigt werden, wodurch der Vorgang gelöscht und neu begonnen werden kann.

Bitte beachten: Wenn das Garen mit veränderten Zeitparametern der voreingestellten Rezepte ausgeführt wird, dann erscheint beim Signalton am Ende der Garzeit die Schrift:

Das Speichern der Rezepte wird in dem folgenden Absatz behandelt.

Individuelle rezeptgestaltung

Nach dem Bearbeiten der Garzeit eines voreingestellten und ausgeführten Rezepts kann dieses für das nächste Mal gespeichert werden, indem die neuen verwendeten Parameter registriert werden (Gewicht und Garzeit).

Am Ende das Garzyklus des bearbeiteten Rezepts erscheint das folgende Icon. Zum Speichern folgendermaßen vorgehen:

- mit der Taste + "JA" wählen

- mit der Taste bestätigen. Es wird die benutzte Zeit angezeigt,

- mit + und – ändern und mit bestätigen. Es wird das benutzte Gewicht angezeigt

- mit + und – ändern und mit bestätigen. Es erscheint die Meldung

" Rezept gespeichert POS. 001", und so weiter mit steigender Zahl

Bei jedem Zugriff auf das Menü "PERSÖNLICHE REZEPTE" finden Sie Ihre Rezepte im Verzeichnis gespeichert.

SPEICHER VOLL UNMOGLICH SPEICHERN

Wenn der Speicherplatz für die persönlichen Rezepte unzureichend sein sollte, erscheint auf dem Display die Meldung: "SPEICHER VOLL UNMOGLICH SPEICHERN".

Vor dem Speichern des neuen Rezepts müssen Sie andere Rezepte folgendermaßen aus dem Menü löschen:

REZEPTE PERSONLICH EINGE STELLT

• Wählen Sie die Funktion STOP
• Drücken Sie auf den Abschnitt "PERSÖNLICHE REZEPTE", wo Sie die gespeicherte Rezepte finden>;
• Mit den Tasten vältern Sie durch das Menü, um das zu lösche Rezept auszuwählen.

Bitte beachten: Die Namen werden vom Menü standardmäßig zugewiesen;

Nach der Anzeige des zu löschenden Rezepts benutzen Sie die Taste und halten diese so lange gedrückt, bis der nächste Bildschirm erscheint:

Als Standard steht die Auswahl auf NEIN, bei Drücken der Scroll-Tasten + und – wählen Sie JA und bestätigen mit ■

- Das Display zeigt das erfolgte Löschen des Rezepts an;

Ausbauen der ofentür

Die Backofentür kann mühelos ausgebaut werden. Dazu folgendermaßen vor-gehen:

• die Tür ganz öffnen;
• die zwei auf Abb. dargestellten Hebel anheben;
• die Tür wieder bis zur ersten, von den zwei zuvor angehobenen Hebeln bestimmten Einrastung schließen;
• die Tür nach oben und nach außen anheben und herausnehmen;

Um die Tür wieder einzubauen, die Scharniere wieder einsetzen und dann die zwei Hebel in Schließstellung bringen.

WICHTIG: Das Gerät vom Stromnetz abtrennen um Stromschlag zu vermeiden!

Die Ofenlampe muss exakte Merkmale aufweisen:

a) Hochtemperaturfeste Struktur (bis 300°C);
b) Speisung: siehe V/Hz Wert auf dem Kennschild;
c) Leistung 25W;
d) Anschluss G9.
- Um Schäden zu vermeiden, legen Sie ein Geschirrtuch in das Ofeninnere;

• Mit einem Schlitzschraubenzieher lösen Sie das auf den Lampenträger aufgesetzte Glas;
• Nehmen Sie die alte Lampe aus ihrem Sitz und achten Sie darauf, dass diese nicht bricht;
• Setzen Sie die neue Lampe ein und achten Sie darauf, diese nicht mit der Hand zu berühren (wir empfehlen die Verwendung von Einweghandschuhen aus Latex);
• Setzen Sie die Glashaube wieder auf den Lampenträger, bis diese ganz einrastet;
• Das Gerät wieder an das Stromnetz anschließen.

DE

FÜR DEN INSTALLATEUR

Ofen einbauen

Der Ofen kann unter der Kochmulde, in einer Säule oder i Kombination mit dem entsprechenden Warmhaltefach eingebaut werden. Die Einbaumaße müssen den nachstehenden Abbildungen entsprechen.

Das Material des Möbels muss hitzefest sein.

Der Ofen muss bezogen auf die Möbelwände zentriert und mit den mitgelieferten Schrauben und Hülsen gemäß den Abbildungen an der Seite befestigt werden, wobei nicht zu viel

Kraft auf die Schrauben anzuwenden ist, um die Hülsen nicht zu beschädigen.

OFENEINBAU 45

DE

Einbau des Backofens 60

Der Ofen kann unter einem Kochfeld oder in einen Schrank eingebaut werden.

Die Einbaumaße müssen den auf der Abbildung dargestellten entsprechen. Das Möbelmaterial muss hitzebeständig sein. Der Backofen muss zu den Möbelwänden zentriert, und mit den mitgelieferten Schrauben und Buchsen befestigt werden.

Für die Kombination des Backofens mit den Gasoder Gas/Elektrokombi-kochfeldern siehe beiliegende Anleitungen.

ELEKTRISCHER ANSCHLUSS

Vor dem elektrischen Anschluss muss sichergestellt werden, dass

- die Merkmale der Elektroanlage mit den Vorgaben auf dem Typenschild an der Frontseite des Ofens übereinstimmen.

- die Anlage über eine effiziente Erdung gemäß den geltenden Richtlinien und Gesetzesbestimmungen verfügt.

Die Erdung ist gesetzlich vorgeschrieben.

Das Kabel darf an keinem Punkt die Raumtemperatur um 50°C überschreiten.

Dieser Ofen muss mit einem Netzkabel mit einem passenden Stecker, der mit der Steckdose der Stromanlage übereinstimmt, die den Ofen speist, an das Netz angeschlossen werden.

Wenn das Gerät nicht mit einem Speisekabel und einem Stecker bzw. einer anderen Vorrichtung ausgerüstet ist, welche die Abtrennung vom Stromnetz mit einem Öffnungsabstand der Kontakte zur völligen Abtrennung unter den Bedingungen für die Überspannungsklasse III garantieren, müssen diese Trennvorrichtungen fachgerecht im Versorgungsnetz installiert werden.

Der Stecker oder allpolige Schalter muss auf einfache Weise auf dem installierten Gerät erreichbar sein.

HINWEIS: Der Hersteller lehnt jede Verantwortung ab, falls die oben genannten und allgemein gültigen Unfallverhütungsmaßnahmen nicht befolgt werden.

ARTEN UND MINDESTDURCHMESSER DER KABEL
	SASO
H05RR-F 3x1,5 mm2 H05RR-F 3x2,5 mm2
H05VV-F 3x1,5 mm2 H05VV-F 3x2,5 mm2
H05RN-F 3x1,5 mm2 H05RN-F 3x2,5 mm2
H05V2V2-F 3x1,5 mm2 H05V2V2-F 3x2,5 mm2

L N 0.101

BORETTI

BORETTI B.V.

De Dollard 17

1454 AT Watergang

T [phone]

F [phone]
