BEDIENUNGSANLEITUNG Auro X15D SAMSON

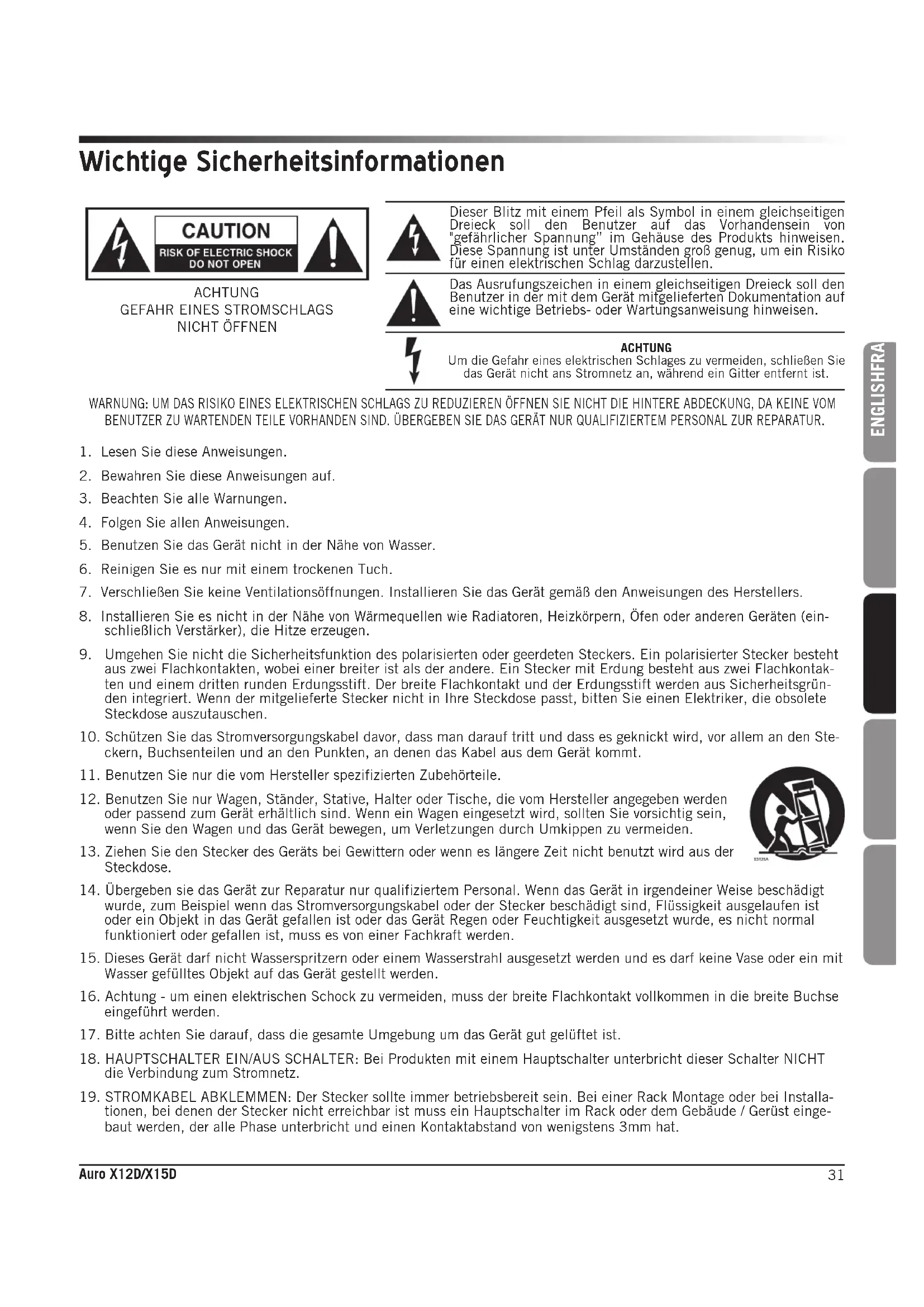

Wichtige Sicherheitsinformationen

ACHTUNG
GEFAHR EINES STROMSCHLAGS
Nicht Öffnen

Dieser Blitz mit einem Pfeil als Symbol in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandsein von "geführlicher Spannung" im Gehäuse des Produkts hinweisen. Diese Spannung ist unter Umständen groß genug, um ein Risiko für einen elektrischen Schlag darzustellen.

Das Ausrufungszeichen in einem gleichseitigen Dreieck soll den Benutzer in der mit dem Gerat mitgelieferten Dokumentation auf eine wichtige Betriebs- oder Wartungsanweisung hinweisen.

ACHTUNG Um die Gefahr eines elektrischen Schlages zu vermeiden, schlieben Sie das Gerät nicht an Stromnetz an, während ein Gitter entfernt ist.

WARNING: UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN ÖFFNEN SIE NICT DIE HINTERE ABDECKUNG, DA KEINE VOM BENUTZER ZU WARTENDEN TEILE VORHANDEN SIND. ÜBERGEBEN SIE DAS GERÄT NUR QUALIFIZIERTEM PERSONAL ZUR REPARATUS.

1. Lesen Sie these Anweisungen.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Folgen Sie allen Anweisungen.
5. Benutzen Sie das Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Verschlieben Sie keine Ventilationsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
8. Installieren Sie es nicht in der Nähe von Wärmequellen wie Radiatoren, Heizkörpern, Öfen oder anderen Geräten (einschließlich Veränder), die Hitze erzeugen.
9. Umgehen Sie nicht die Sicherheitsfunktion des polarisierten oder geerdeten Steckers. Ein polarisierter Stecker besteht aus zwei Flachkontakten, wobe einer breiter ist als der andere. Ein Stecker mit Erdung besteht aus zwei Flachkontakten und einem dritten runden Erdungsstift. Der breite Flachkontakt und der Erdungsstift werden aus Sicherheitsgrunden integriert. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passt, bitten Sie einen Elektriker, die obsolete Steckdose ausszauschen.
10. Schützen Sie das Stromversorgungskabel davon, dass man darauf tritt und dass es geknigt wird, vor allem an den Steckern, Buchsenteilen und an den Punkten, an denen das Kabel aus dem Gerät kommt.
11. Benutzen Sie nur die vom Hersteller spezifizierten Zubehörteile.
12. Benutzen Sie nur Wagen, Ständer, Stative, Halter oder Tische, die vom Hersteller angegeben werden oder passend zum Gerät erhältlich sind. Wenn ein Wagen eingesetzt wird, sollen den Sie vorsichtig sein, wenn Sie den Wagen und das Gerät bewegen, um Verletzungen durch Umkippen zu vermeiden.
13. Ziehen Sie den Stecker des Geräts bei Gewittern oder wenn es längerere Zeit nicht benutzt wird aus der Steckdose.
14. Übergeben sie das Gerät zur Reparatur nur qualifiziertem Personal. Wenn das Gerät in irgendeiner Weise beschädigt wurde, zum Beispiel wenn das Stromversorgungskabel oder der Stecker beschädigt sind, Flüssigkeit ausgelaufen ist oder ein Object in das Gerät gefallen ist oder das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, es nicht normal Funktioniert oder gefallen ist, muss es von einer Fachkraft werden.
15. Dieses Gerätarf nicht Wasserspritzern oder einem Wasserstrahl ausgesetzt werden und es darf keine Vase oder ein mit Wasser gefülltes Objekt auf das Gerät gestellt werden.
16. Achtung - um einen elektrischen Schock zu vermeiden, muss der breite Flachkontakt vollkommen in die breite Buchse eingeführt werden.
    17.itte achten Sie darauf, dass die gesamte Umgebung um das Gerat gut geluftet ist.
17. HAUPTSCHALTER EIN/AUS SCHALTER: Bei Produkten mit einem Hauptschalter unterbricht dieser Schalter NICTT die Verbindung zum Stromnetz.
18. STROMKABEL ABKLEMMEN: Der Stecker sollte immer betriebsbereit sein. Bei einer Rack Montage oder bei Installationen, bei denen der Stecker nicht erreichen ist muss ein Hauptschalter im Rack oder dem Gebäude / Gerüst eingebaut werden, der alle Phase unterbricht und einen Kontaktabstand von weniger stms 3mm hat.

Wichtige Sicherheitsinformationen

FCC Hinweis

1. Dieses Gerät entspricht Teil 15 der FCC Bestimmungen. Der Betrieb unterliegt folgenden beiden Bedingungen:
   (1) Dieses Geratarfakeine schadigenden Störungen verursachen.
   (2) Dieses Gerät muss alle Störungen vertragen, einschließlich Störungen, die unerwänschte Funktionen verursachen können.
2. Änderungen oder Modifikationen, die nicht ausdrücklich von der Institution genehmigt wurden, die für die Konformität mit den geltenden Verordnungen verantwortlichen ist, können zum Verlust der Betriebserlaubnis des Geräts führen.

Wenn Sie das Produkt entsorgen möchten, geben Sie es nicht in den Hausmüll. In Übereinstimmung mit der Gesetzgebung existiert ein separates Sammelsystem für elektrische und elektronische Produkte. Diese Gesetze fordern eine angemessene Behandlung, Verwertung

und Wiederaufbereitung solcher Geräte.

Private Haushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und Norwegen können ihre elektronischen Produkte kostenlos an eine Sammelstelle oder den Handler abgeben (wenn Sie einähnliches Produkt wieder erwerben).

Verbraucher in Ländern, die nicht oben genannt werden, kontaktierenitte ihre lokalen Behörden, um Informationen über eine korrekte Entsorgung zu erhalten.

Sie werden so sicherstellen, dass Ihr Produkt der notwendigen Behandlung, Verwertung und Wiederaufbereitung unterzogen wird und eventuelle negative Auswirkungen auf die Umwelt und die Gesundheit vermieden werden.

Inhaltsverzeichnis

Einführung. 34
Funktionen 35
Quick Start Anleitung. 36
Layout der Rückseite 37
Verbindungenherstellen 39
Kabel und Anschluse 41
Spezifikationen. 42
Abmessungen 43

Einführung

Vielen Dank damit, dass Sie einen professionellen Samson Auro Aktiv Lautsprecher erworben haben. Der Auro X12D und X15D sind kompakte und leistungsstarke Lautsprecher mit 1.000 Watt doppelt verstärkter Onboard Stromversorgung. Der Auro X12D und der X15D verfügen über einen leistungsstarken Langhub Wofer von respektive 12^ und 15^ Durchmesser mit Titan Kompressionstreiber und 1^ Ausgang. Auf der Rückseite befinden sich zwei XLR & 1 / 4 "Eingangskanäle, ein jeder mit unabhängiger Lautstärkeregelung. Sie verfügen ebenf als einen Master- Lautstärkeregler sowie ein 3-Positionen EQ und HPF Presets, die fur alle Anwendungen geeignet sind. Der XLR Line Ausgang erhögtlichen, mehrere Auro Schänke in "daisy-chain" Form zusammen zu schalten, um ein noch leistungsstärkeres Sound System zu erstehen.

Der Auro X12D und der X15D sind mit einem effizienten 1.000 Watt Class-D Veränder sowie Samsons R.A.M.P. ausgestattet. Digital Signal Processing (DSP) Technologie. Der R.A.M.P. DSP garantiert maximalen Output mit linearem Frenenzgang, während gleichzeitig der Laufsprecher und die Komponenten geschützt werden.

Die Trapezform eines jedem Lautsprechers ermittelicht es, dass er sowohl für den Front-of-House Einsatz konfiguriert als auch als keilformiger Monitor eingesetzt werden kann. Darüber hinaus können die kompakten Lautsprecher mit Hilfe der integrierten Stoßfängern leicht gestapelt oder mit den integralen 13/8" Ständer-Aufnahmen auf Ständern montiert werden.

Das haltbare Gehäuse eines jeder Auro PA Systems besteht aus schlagfestem Polypropylen mit einer abriebfesten Strukturlackierung und verfügt über ein schweres Edelstahl Gitter, das einen hervorragenden Schutz gegen Abnutzung für wirklich tragbares Audio bietet. Die aktiven Auro Monitore sind ideal für Live-Musik, DJs und installierte Sound Anwendungen, oder überall Dort, wo wirkliche Leistung und überlegene Klangqualität gewünscht sind.

Auf diesen Seiten werden Sie eine detailierte Beschreibung der Eigenschaften und Funktionen des Auro PA Systems sowie eine Tour durch die Elemente der Vorderseite und Rückseite, eine Schritt-für-Schritt Anleitung durch das Setup und den Betrieb vorfinden sowie eine umfangreiche List der Spezifikationen. Sie werden ebenfalls im Lieferumfang eine Garantiekarte vorfinden — vergessen Sieitte nicht, sie auszufullen und einzusenden, so dass Sie den technischen Support in Anspruch halten und wir Ihnenactualisierte Informationen über这点und andere Samson Produkte zuenden konnen. Besuchen Sie ebenfalls unsere Website (www.samsontech.com), um Informationen über unser komplettes Produktangebot zu erhalten.

Mit der richtigen Pflege und Wartung werden Sie ihren Auro Lautsprecher wie Jahre lang problemlos einsetzten konnen. Wir empfehlen Ihnen, die Seriennummer im unter darauf vorgesehenen Bereich zu notieren, um sie später zur Hand zu haben.

Seriennummer:

Kaufdatum:

Falls ihre Einheit je eine Reparatur benötigen sollte, ist eine Return Authorization (RA) Nummer [Rücksende-Genehmigungsummer] erfolderlich, bevor Sie Ihr Gerät an die Samson schicken. Ohne diese Nummer wird das Gerät nicht angenommen.itte rufen Sie Samson unter 1-800-3SAMSON (1-800-372-6766) an und erbitten Sie eine RA Nummer, bevor Sie die Einheit einschicken.itte bewahren Sie das originale Verpackungsmaterial auf und schicken Sie das Gerät wenn möglich in der originalen Verpackung ein. Wenn Sie Ihr Samson Produkt außerhalb der Vereinigten Staaten erworbEN haben, kontaktieren Sieitte Ihren lokalen Handler fur Informationen zu Garantie und Reparaturen.

Funktionen

• Aktive 1.000 Watt Zweiwege Laufsprecher für Live Sound Anwendungen
• Leichter, ultra-effizienter Class-D Verstärker
• 800W LF + 200W HF Leistungsveränder (Peak)
• Ultraweiter flacher Frequenzgang
  MaBgeschneiderte, robuste 12"/15" Langhub Tieftoner liefern verbesserten Bass Sound
  1.34" Titan Hochtöner mit 1" Öffnung für eine sanfte High-end Wiedergabe
• Samsons R.A.M.P. DSP Technologie
• Master Lautstärkeregler mit Peak Indikator
  Zwei XLR-1/4" Kombi Eingangskanäle mit unabhängigen
• 3-Positionen EQ und HPF Presets
• XLR Line Ausgangsangschlüsse für eine mehrfache "daisy-chain" Auro Laufsprecher Schaltung
• Interne 24 dB/Oktav zeitlich ausgerichtete Frequenzwichte
  30- und 45- Grad Monitor Winkel fur nahe und weite Deckung
• Integrierte 1 3/8 Zoll (35 mm) Aufnahme für Ständer-Montage
• Vielseitiges, tragbares Design mit integrierten Seitengriffen
• Abgestimmtes portiertes Bassreflex- Design für erweiterte Low-End
• Solides Polypropylen Gehäuse auf Basis einer stoßfesten Bauweise

Quick Start Anleitung

1. Drehen Sie den Level Regler auf der Rückseite gegen den Uhrzeigersinn.

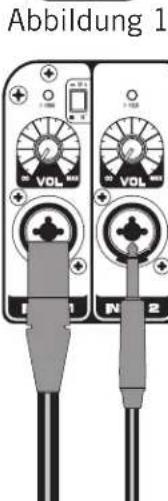

2. Stellen Sie den HPF und EQ Schalter auf die Flat Positionen (Abbildung 1).
3. Schalten Sie den Hauptschalter auf OFF.
4. SchlieBen Sie entweder ein Line Signal vom Mixer (oder einer anderen Audioquelle) oder ein Mikrofon an die Input 1 Buchse oder ein Line-Level Signal an die Input 2 Buchse an der Rückseite des Auro X12D/ X15D (Abbildung 2). Wenn Sie ein Mikrofon verwenden, stellen Sie den Mic / Line Schalter auf die Position des Mikrofons.

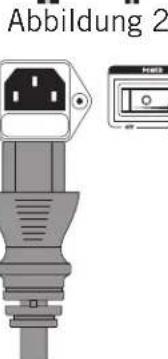

5. SchlieBen Sie das mitgelieferte Netzkabel an den Netzanschluss, der sich an der Rückseite des Laufsprechers befindet. Stecken Sie das Netzkabel in eine Steckdose (Abbildung 4). Anmerkung: Achten Sie immer daraufuf, dass die Steckdose, an die Sie diesen Gerät anschlieBen, die richtige Spannung führt, die auf der Rückseite des Auro Laufsprechers angegeben ist.
6. Schalten Sie den POWER Schalter in die ON Position.
7. Drehen Sie den Master VOL Regler auf.
8. Leiten Sie ein Audiosignal von ihrem Mischpult in das Gerät oder sprechen Sie in das Mikrofon (Abbildung 4).
9. Erhöhen Sie langsam die Lautstärke des Auro Laufsprechers, bis Sie das gewünschte Niveau erreicht haben.
10. Wenn sich der Ton des Lautsprechers verzerrt anhört oder die FAULT Anzeige halten aufblinkt, drehen Sie den Input Level Regler am Auro X12D/X15D ein weniger herunter, bis der Indikator nicht mehr aufleuchten. Um den Ausgangspiegel des Lautsprechers zu erhöhen, haben Sie den Master VOL Regler etwas an.

Abbildung 3

Abbildung 4

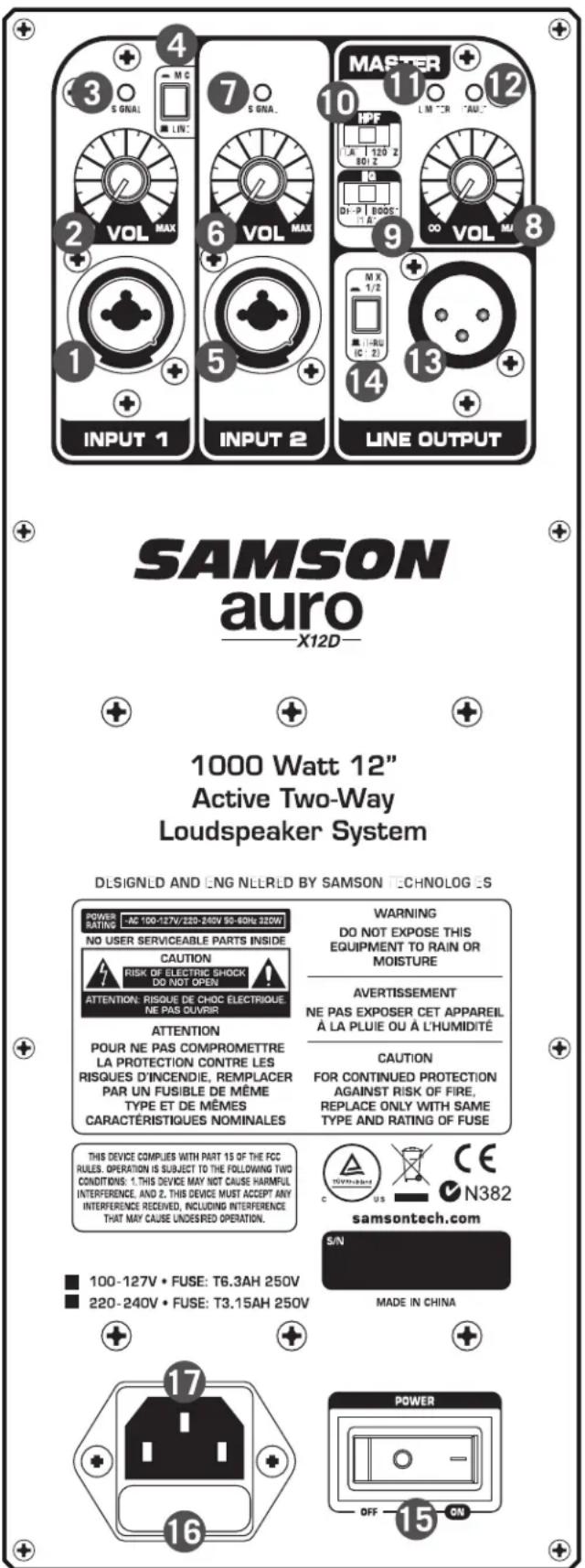

Layout der Rückseite

1. XLR und 14 "Eingangsanschluss (Input 1)

2. VOL Regler (Input 1) - Dieser Regler regelt die Lautstärke des Input 1 Kanals.

5. XLR und 14 "Eingangsanschluss (Input 2)

• Dieser Kombi XLR und 14 Anschluss kann sowohl symmetrische als auch unsymmetrische Mikrofon und Line Level Signale annehmen. An den 14 Phone Eingang können Stecke vom Typ TS oder TRS angeschlossen werden.
• SIGNAL Indicator (Input 1) - Dieser GRÜNE LED Indicator zeit, wenn er aufleuchtet, dass ein Signal am Input 1 anliegt, unabhängig von der Input 1 VOL Reglereinstellung.
• Mic / Line Schalter (Input 1) - Die MIC Positionändert die Verständung der Input 1 Buchse auf MIC Niveau. Die LINE Position reduziert die Verständung der Buchse um 26dB auf Line Pegel.
• Dieser Kombi XLR und 14 Anschluss kann sowohl symmetrische als auch unsymmetrische Line Level Signale annehmen. An den 14 " Phone Eingang konnen Stecke vom Typ TS oder TRS angeschlossen werden.
• VOL Regler (Input 2) - Dieser Regler regelt die Lautstärke des Input 2 Kanals.
• SIGNAL Indicator (Input 2) - Dieser GRÜNE LED Indicator zeit, wenn er aufleucht, dass ein Signal am Input 2 anliegt, unabhängig von der Input 2 VOL Reglereinstellung.
• Master VOL Regler - Dieser Regler stellt den gesamten Signalpegel am Eingang des internen Leistungsverträkers ein.
• EQ Schalter - Der Auro DSP besitzt drei vordefinierte EQ Kurven: FLAT, DEEP und BOOST. Die FLAT Einstellung erzeugt den Standard Frequenzgang und ist für die meisten Anwendungen geeignet. Die BOOST Einstellung verstärkt die hohen Frenzen für eine klare Stimmenwiedergabe. Dies ist nutzlich, wenn ein Mikrofon direkt an den Laufsprecher angeschlossen wird. Das DEEP

Layout der Rückseite

Einstellung verbessert niedrige Frequenzen, um Druck zu erhöhen, und hohe Frequenzen, um einen klaren Sound im Vokalbereich zu übertragen.

1. HPF Schalter - Mit diesen Schalter stellen Sie die Hochpassfilter Frequenz des Laufsprechers ein. Stellen Sie bei der Verwendung des Auro Laufsprechers mit einem Subwoofer den Schalter auf 80Hz oder 120Hz , je nach Spezifikation des Subwoofer. Es wird auch empfohlen, den HPF auf 120Hz einzustellen, wenn der Auro Laufsprecher als Bodenmonitor eingesetzt wird, um den Aufbau der Niederfrequenz auf der Bühne einschranken.
2. LIMITER Anzeige - Diese GELBE LED leuchtet auf, wenn das Signal nahe am Verzerrpunkt liegt und der Begrenzer aktiviert wurde. Wenn der Begrenzer früig aufleuchtet, drehen Sie den VOL Regler oder INPUT VOL Regler am Auro Lautsprecher oder das Signal an der Soundquelle herab, bis die Anzeige nicht mehr oder nur noch gelegentlich bei starken Signalspitzen aufleuchtet.
3. FAULT Anzeige - Diese LED leuchtet ROT auf, wenn der Verstärker überhützt oder andere Probleme festgestellt wurden. Wenn die FAULT Anzeige aufgrund der Überhitzung des Verstärkers aufleucht, wird der Verstärker das Audio Signal begrenzen und die Lautstärke senken. Wenn das Gerät abgekühlt ist, wird der FAULT Indikator aus gehen und der Verstärker die Lautstärke wieder anheiten.
4. Line Output - XLR Anschluss, um mehrere Auro Laufsprecher miteinander zu verbinden. ANMERKUNG: Beim Anschluss eines Laufsprechers an den Line Ausgang des Aero X12D oder X15D ist es wichtig, zuerst den Haupt-Auro Laufsprecher und erst dann den angeschlossenen Laufsprecher einzuschalten. Beim Ausschalten des Systems ist es empfehlenswert, zuerst alle verbundenen Laufsprecher und dann Sie den Haupt-Auro Laufsprecher ausschalten.
5. MIX 1/2 THRU Schalter - Dieser Schalter wird verwendet, um das Signal zu wahlen, das an den Line Ausgang gesendet wird. Wenn sich der Schalter in der oberen (MIX 1/2) Position befindet, ist das Signal auf dem Line Ausgang eine Mischung aus den beiden Input 1 und Input 2 Signalen. Wenn sich der Schalter in der unteren (THRU) Position befindet, führt der Line Ausgang ausschließlich das Input 2 Signal.
6. Netzschalter - Dieser Kippschalter den Strom des Auro Laufsprechers ein und aus. Der Schalter leuchtet rot auf, wenn der Verständner eingeschaltet ist. ANMERKUNG: Es ist wichtig, die Goldene Audio Regel zu beachten ... "LAST ON, FIRST OFF" / Als letzter eingeschaltet / eingesteckt, als erster ausgeschaltet / ausgesteckt. Übersetzt bedeutet dies, dass Sie beim Einschalten Ihr Systems immer ihre Endstufen oder Aktivboxen als LETZTES einschalten und beim Ausschalten des Systems ihre Endstufen als ERSTES ausschalten sollenn. Diesträgt dazu bei, laute Knackgeräische durch Stromstöbe beim Ein- oder Ausschalten zu vermeiden, die manchmal die Laufsprechem beschädigen können.
7. Abdeckung der Sicherung - Die Sicherung befindet sich hinter der Sicherungsabdeckung. Ersetzen Sie Sicherungen stets mit der gleichen Art Sicherung.
8. AC Power Inlet - Schlieben Sie das mitgelieferte dreiphasige IEC Netzkabel hier an. Anmerkung: Trennen Sie niemals den Erdungsstift des Steckers. Es ist gefährlich und kann zu einem elektrischen Schlag führen!

Verbindungen herstellen

Verwendung eines Mikrofons

• Vergewissern Sie sich, dass sich der Hauptschalter des Auro XX12D / X15D in der OFF Position befindet.
• Drehen Sie den LEVEL Regler vollkommen gegen den Uhrzeigersinn in die Off Position.
• Verbinden Sie das Stromversorgungskabel mit einer Steckdose.
• Verbinden Sie mit einem Standard XLR Kabel ein Mikrofon in den XLR INPUT 1 des Auro Laufsprechers.
• Stellen Sie den MIC/LINE Schalter in die MIC (unter) Position.
• Stellen Sie den MIX 1/2 & THRU Schalter in die MIX 1/2 Position.
• Schalten Sie den POWER Schalter in die ON Position.
• Erhöhen Sie langsam, während Sie in das Mikrofon sprechen, den LEVEL Regler, bis Sie die gewünschte Einstellung erreicht haben.

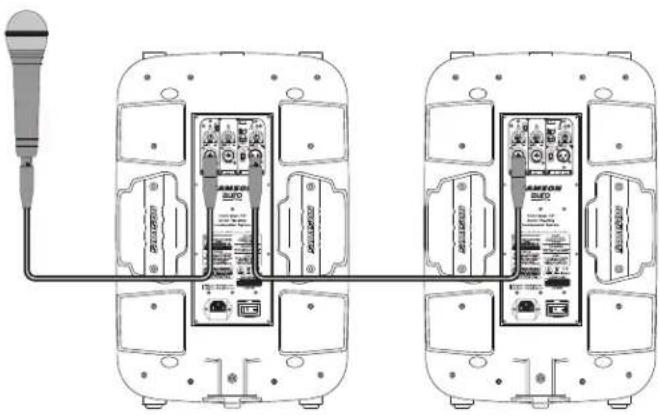

• Für großere Beschallungen können Sie mehrere Monitore mit dem Line Ausgang über eine "daisy-chain" Verbindung mehrere Auro Lautsprecher zusammen schlieben.

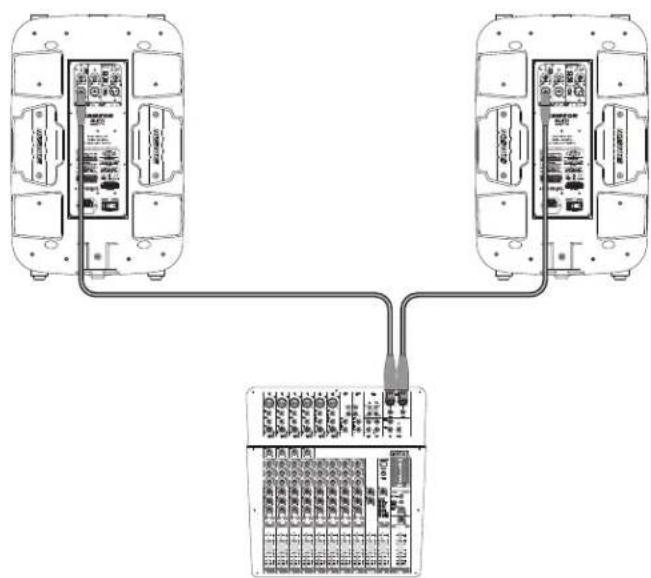

Mit einem Stereo Line Level Signal

• Vergewissern Sie sich, dass sich der Hauptschalter des Auro XX12D / X15D in der OFF Position befindet.
• Drehen Sie den LEVEL Regler vollkommen gegen den Uhrzeigersinn in die Off Position.
• Verbinden Sie das Stromversorgungskabel mit einer Steckdose.
• Verbinden Sie mit Standard XLR oder 14 " Kabeln die Line Level Signale von einem Mixer oder Keyboard an die Auro Eingänge.
• Schalten Sie den POWER Schalter in die ON Position.
• Schicken Sie nun ein Audio Signal von Ihrer Mixer (etwa Musik von einem MP3 Player) und drehen Sie langsam den Pegel Regler am Auro Laufsprecher auf, bis Sie die gewünschte Lautstärke erreicht haben.

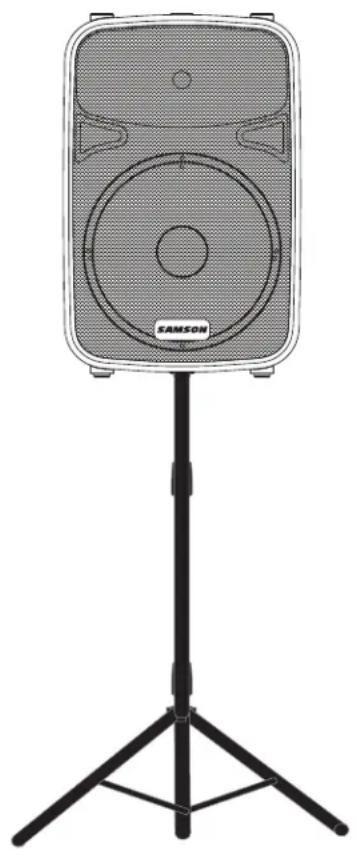

Aufstellen des Laufsprechers

Für Beste Ergebnisse sollen den Sie die Lautsprecher über den Köpfen der Zuhörer anbringen. Das Auro Gehäuse verfügt über die Standard 1 3/8" Pol Montage mit Verriegelungsstift. Dies ist kompatibel mit Lautsprecherständern von verschiedenen Herstellern. In einem kleineren Rahmen, etwa einer Schulkantine, einer Bibliothek oder einem Kiosk in einem Einkaufszentrum, konnen Sie auch die Auro Lautsprecher in einer der zusückgeneigten Monitor Positionen aufstellen, wodurch die Projektion der Lautsprecher verbessert wird und Lautsprecherstandener eventuell nicht notwendig sind.

Anmerkung: Bei der Verwendung eines Laufsprecherstanders sollen den Sie sich vergewissern, dass die Stange das Gewicht des Auro Laufsprecher/TRagen kann.

Anmerkung: Sie sollen immer zusammen mit einer anderen Person den Auro Laufsprecher an einen Lautsprecherstandern montieren oder bei der Einstellung des Ständers, wenn der Laufsprecher an ihm montiert ist.

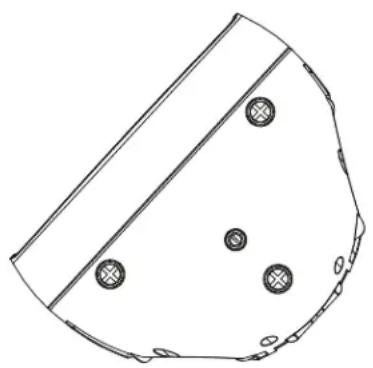

Verwendung des Auro X12D / X15D als Boden- Monitor

Der Auro X12D / X15D ist eine ideale Lösung für Bühnenmonitoring und dank seiner einzigartigen Konstruktion sind zwei Keilmonitorpositionen möglich. Wenn er auf die Seite gelegt wird, mit dem Hochfrequenz-Horn nach links des Gehäuses zeigend, ist der Auro in einem Winkel von 30 Grad geneigt. Dies optimiert die Leistung, wenn der Lautsprecher auf einer große Bühne verwendet wird. Wenn er auf die Seite gelegt wird, mit dem Hochfrequenz-Horn nach rechts des Gehäuses zeigend, ist der Auro in einem Winkel von 45 Grad geneigt. Dies optimiert die Leistung, wenn der Lautsprecher auf einer kleineren Bühne verwendet wird.

Kabel und Anschlüsse

Der X12D / X15D verfügbar über symmetrische Ein- und Ausgänge. Es ist somit möglich, Geräte mit symmetrischen und unsymmetrischen Signalen anzuschlieben. Wann immer möglich sollen den Sie hochwertige symmetrische Verbindungen zu anderen Geräten verwenden, um Störungen zu unterträcken.

		X12D X15D
Abgabeleistung
Tiefe Freqenz	RMS Leistung	400 W @ 8 Ohm
	Spitzenleistung	800 W @ 8 Ohm
	THD < 1 %
Hohe Freqenz	RMS Leistung	100 W @ 8 Ohm
	Spitzenleistung	200 W @ 8 Ohm
	THD < 1 %
Wandler
Tiefe Freqenz 12" Tieftöner, 3" Schwingspule 15" Tieftöner, 3" Schwingspule
Hohe Freqenz 1,34" (34 mm) Titanz Kompressionstreiber, hochkant gewickelte Kupferschwingspule
Akustische Eigenschaften
Frequenzgang (-3 dB) 58 Hz bis 20 kHz 55 Hz bis 20 kHz
Maximum SPL (Spitzenleistung) 125 dB SPL @ 1 m 125 dB SPL @ 1 m
Horizontale Abstrahlung 90°
Vertikale Abstrahlung 60°
Elektronische Frequenzweiche
Frequenzweichentyp 24 dB/oct Lin kswitz Riley
Übergangsfrequency 2,3 kHz 2,1 kHz
Eingang / Ausgang
Eingang	Symmetrische XLR & ¼" Anschlüsse (Input 1 Mic / Line Level; Input 2 Line Level)
Ausgang	Symmetrischer XLR Line Ausgang
Equalization Schalter
HPF	Flat, 80Hz, 120Hz
EQ	Flat, Deep, Boost
Stromversorgung
Stromverbrauch	456 W max.
AC Anschluss	3-pin IEC 250 VAC, 20 A Stecker
Sicherung	100 - 127 VAC T6,3AH / 250 V
	220 - 240 VAC T3,15AH / 250 V
Dimensionen und Gewicht
Abmessungen	in	14" L x 10,8" W x 21,5" H	17,75" L x 13,5" W x 27,5" H
	mm	356 mm L x 275 mm W x 546 mm H	450 mm L x 342 mm W x 698 mm H
Gewicht	Ibs	28,5	41,5
	kg	12,8	19
Montage
Montagemethoden		Integrierter Halter für 1 3/8-Zoll Stange
Fly Point		1 x M10

Wir bei Samson verbessern ständig unsere Produkte. Daher können Spezifikationen und Bilder ohne vorherige Ankündigung geändert werden.

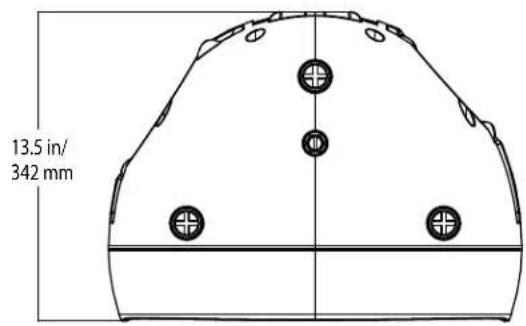

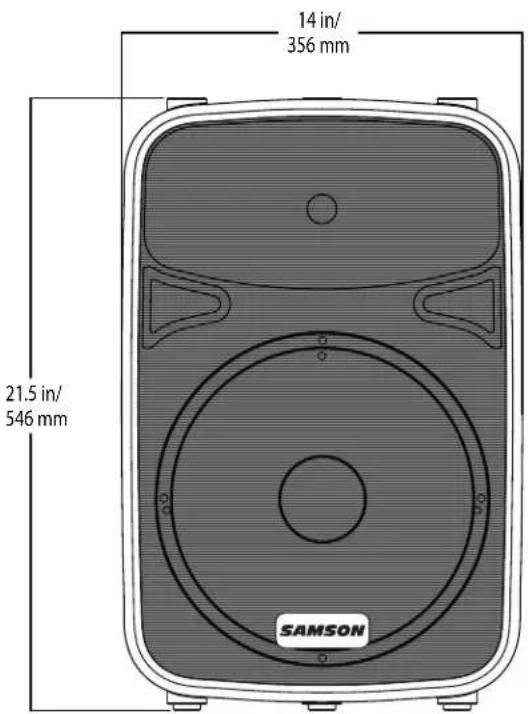

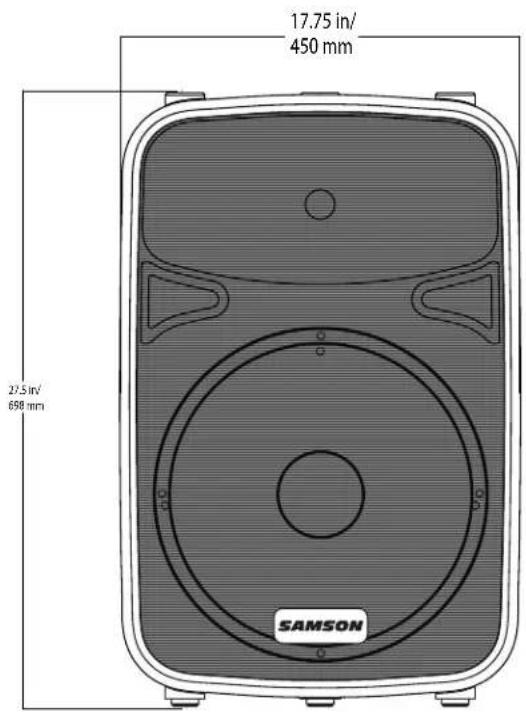

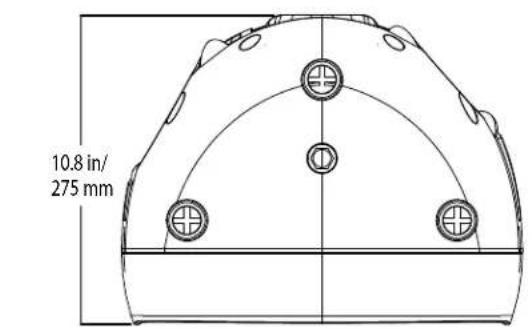

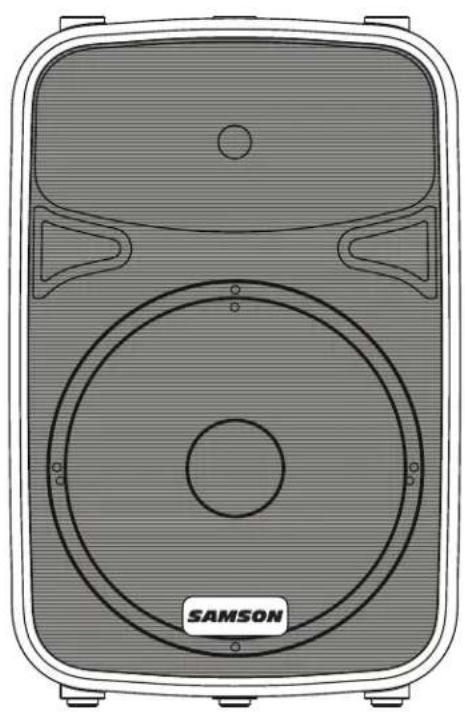

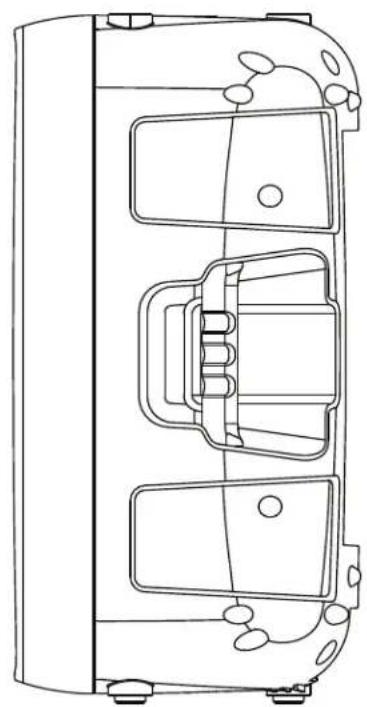

Abmessungen

X12D

X15D
