BEDIENUNGSANLEITUNG UR965 Soundmaster

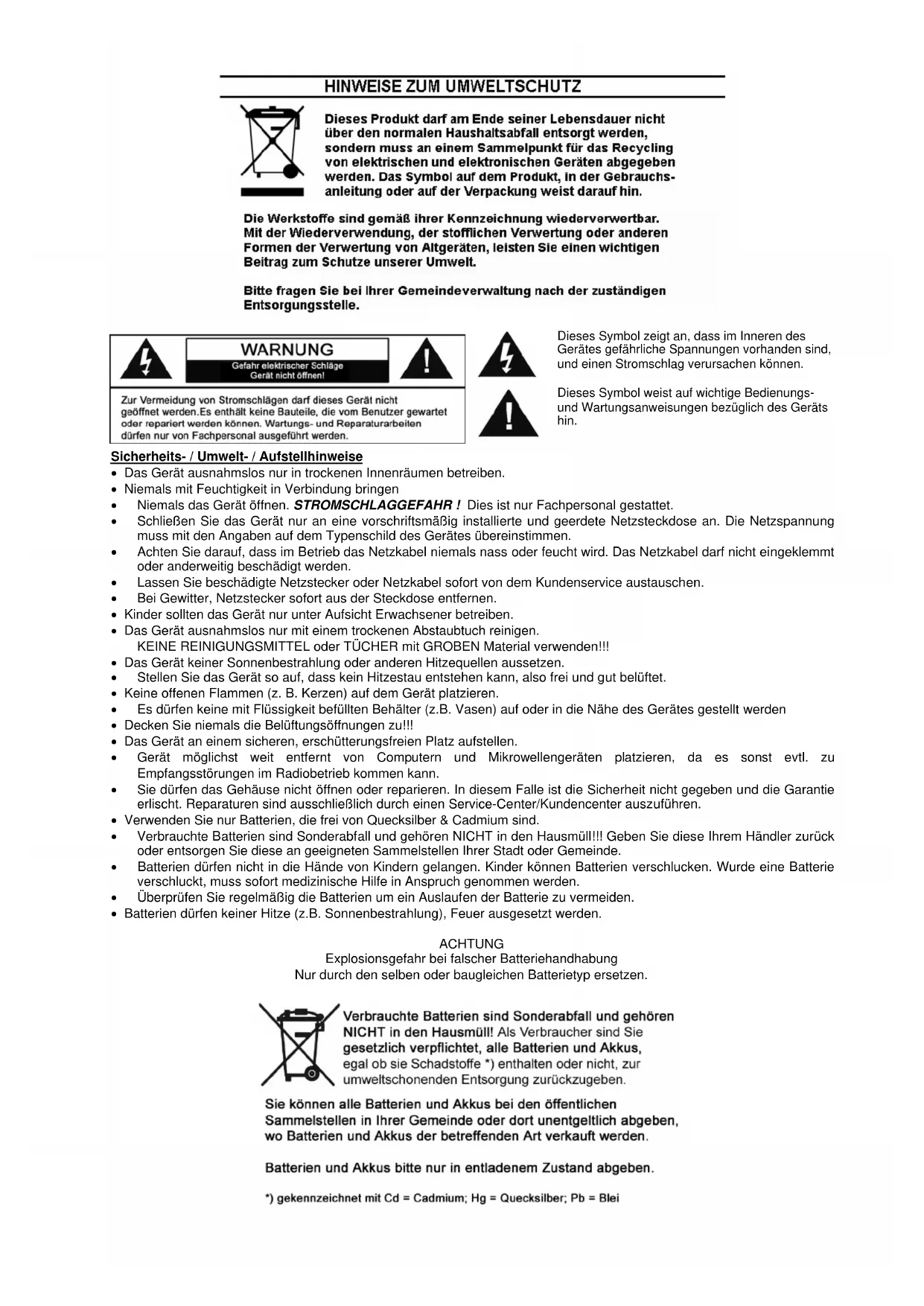

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist daraufhin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte Fragen Sie bei ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Dieses Symbol gezigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Gerats hin.

Zur Vermeidung von Stromschlagen darf these Gerat nicht geöffnet werden. Es enthalt keine Bauteile, die vom Benutzer gewartet oder repariert werden konn. Wartungs- und Reparaturarbeiten duren nur von Fachpersonal ausgefuhrt werden.

Sicherheits-/ Umwelt-/ Aufstellhinweise

• Das Gerät ausnahmslos nur in trockenen Innenaumen betreiben.
• Niemals mit Feuchtigkeit in Verbindung bringen
• Niemals das Gerät öffnen. STROMSCHLAGGEGFAHR! Dies ist nur Fachpersonal gestattet.
  SchlieBen Sie das Gerat nur an eine vorschrifsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabelarf nicht eingeklemmt oder anderweitig beschadigt werden.
• Lassen Sie beschädigte Netzstecker oder Netzkabelsofar von dem Kundenservice austauschen.
• Bei Gewitter, Netzstecker(sofort aus der Steckdose entfernen.
• Kinder sollen das Gerät nur unter Aufsicht Erwachsener betreiben.
  Das Gerat ausnahmslos nur mit einem trockenen Abstaubtuch reinigen. KEINE REINIGUNGSMITTEL oder TUCHER mit GROBEN Material verwenden!!!
  Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut beluftet.
• Keine offenen Flammen (z. B. Kerzen) auf dem Gerät platzieren.
  Es durren keine mit Flusigkeit beflten Behalter (z.B. Vasen) auf oder in die Nae des Gerates gestelt werden
• Decken Sie niemals die Belüftungsöffnungen zu !!!
• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
  Gerat mocihst weit enternt von Computern und Mikrowellengeraten platzieren, da es sonst evtl. zu Empfangsstorungen im Radiobetrieb kommt kann.
• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In thisem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.
• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
  Verbrauchte Batterien sind Sonderabfall und gehoren NICT in den Hausmull!! Geben Sie diese Ihr hem Handler zurück oder entsorgen Sie die eine an geeigneten Sammelstellen ihrer Stadt oder Gemeinde.
• Batterien dürfen nicht in die Höhe von Kindern gelangen. Kinder konnen Batterien verschlucken. Werde eine Batterie verschlucht, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z.B. Sonnenbestrahlung), Feuer ausgesetzt werden.

ACHTUNG

Explosionsgefahr bei falscher Batteriehandhabung Nur durch denSELben oder baugleichen Batterietyp ersetzen.

Verbrauchte Batterien sind Sonderabfall und gehoren NICT in den Hausmull! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe*) enthalten oder nicht, zur umweltschonenden Entsorgung zurückzugegeben.

Sie konnen alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihr Gemeinde oder dort unentgeltlich abgeben, wo Batterien und Akkus der betreffenden Art verkauf werden.

Batterien und Akkusitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd = Cadmium; Hg = Quecksilber; Pb = Blei

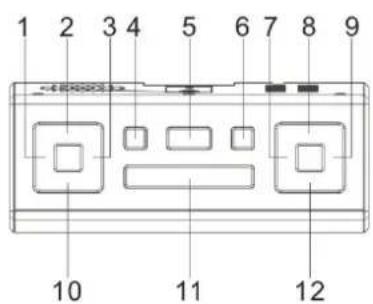

1. Lautstärke -
2. NAP Taste
3. Lautstärke +/C-F
4. 12/24 Stunden Format
5. Radio EIN / AUS
6. Festsenderspeicher -
7. << / Jahr / Tag Taste
8. Speicher / Festsenderspeicher +/Display auto ein/aus

9. / DST Taste

10. Uhrzeit Einstelltaste

11. Snooze (Schlummer) / Sleep (Einschlaftaste) / DIMMER

12. Temperatur / Alarm Anzeige Taste

13. 1.2" LED Display
14. Alarm 1 Ein / Aus / Einstellung
15. Alarm 2 Ein / Aus / Einstellung
16. 0.3" LED Display

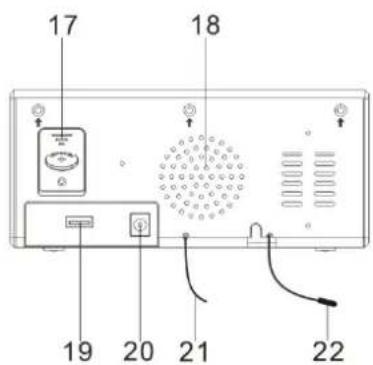

17. Batteriefach für Gangreserve
18. Lautsprecher
19. USB Ladebuchse
20. DC IN Buchse
21. UKW Wurfantenne
22. Temperatur Sensor
23. Typenschild
24. RESET (Zurückstelltaste)

TECHNISCHE DATEN

Frequenz: 87,5-108 MHz

Gangreserve Uhr: 1x CR2032 3V Batterie (Knopfelle) - nicht inkl.

AC/DC Netzadapter: Eingang: 100-240V 50/60Hz

Ausgang: DC 5V 1000mA

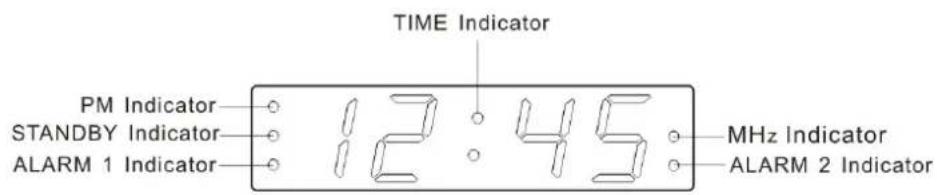

1.2"LED DISPLAY

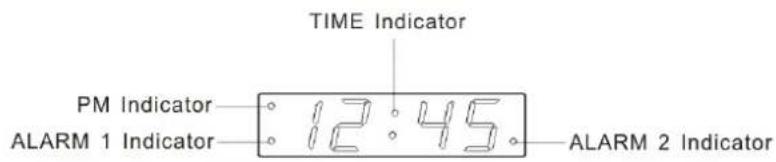

0.3"LED DISPLAY

AC/DC Adapter Anschluss

Das Gerät soundmaster - UR965 wird mit einen externem AC/DC Adapter DC 5V 1000mA (im Lieferumfang inklusive) betrieben.

Stellen Sie sicher, dass Ihr Hausstromnetz AC230V~50Hz hat und schlieben Sie den mitgelieferten AC/DC Adapter an Ihr Hausstromnetz und das Gegenstück an die DC Anschlussbuchse (20) an.

Uhrzeitgangreserve

Das Gerät ist mit einer Gangreserve ausgestattet, welche die Uhrzeit (Anzeige leuchtet nicht) und die eingestellte Alarmzeit bei einem Stromausfall sichert. Die LED Anzeige leuchtet erst wieder, wenn das Stromnetz wieder verfügbar ist. Der Alarm aktiviert sich jedoch zur eingestallenten Alarmzeit mit einem Piep Ton. Um die Gangreserve zu aktivieren, entfernen Sie die Schraube am Batteriefach (17) mit einem Kreuzschraubendreher und öffnen das Fach. Legen Sie eine 3V CR2032 Knopfzenbatterie polichtig in das Batteriefach ein und schreiben es wieder.

Inbetriebnahme

Überprüfen Sie, ob die Betriebsspannung des Produkts mit der lokalen Stromversorgung übereinstimmt und schreiben Sie den Netzstecker wie oben beschrieben an das Gerät an. Das Gerät zeigt nun für ca. 2 Sekunden alle Segmente des LED Display an und wechselt anschließend in den Normalmodus über.

1. ZEIT- & KALENDEREINSTELLUNG

A. Die Taste CLK.ADJ (10) drücken und halten bis LED Anzeige blinkt.

(Zeiteinstellmodus). Nachdem Sie im Einstellmodus sind, wird mit der CLK.ADJ (10)

Taste zwischen den nachfolgenden Einstellungen gewechselt und mit Tasten << >> (7/9) jeweils eingestellt.

Jahr Monat Tag 12/24 Stunden Stunden Minuten Normal Modus

• << / YEAR/DAY (7) Einstellung rückwärts

• /DST(9)Einstellungvorwärts

• Nach jeweilig erfolgter Einstellung, die Taste CLK.ADJ Taste (10) drücken.

B. ALARM 1 und ALARM 2 EINSTELLUNG

Hinweis:

• Wecken mit Radio: Stellen Sie sicher, dass Sie die Radiostation vorab eingestellt haben. Siehe Punkt „RADIO BETRIEB".

Im Uhrzeitmodus die Taste ALARM 1 (14) drücken und halten bis die keine LED Anzeige (16) blinkt (Alarmeinstellmodus). Nachdem Sie im Einstellmodus sind, wird mit der Taste ALARM 1 (14) zwischen den nachfolgenden Einstellungen gewechselt und mit Tasten << >> (7/9) jeweils eingestellt.

AL 1 Stunden AL 1 Minuten AL 1 Wochentage wahlen (mit Tasten << >> (7/9)

einstellen) AL 1 Weckmodus (mit Tasten << >> (7/9) einstellen) AL 1

Wecklautstärke [nur im Radiomodus möglich] (mit Tasten << >> (7/9) eingten) →

Normalmodus

Wochentage auswahlen Weckmodus auswahlen

1-5: Montag bis Freitag Frequenzanzeige: Radio

1-7:GanzeWoche bu_Buzzer/Signalton

6-7:Samstag und Sonntag

1-1:Einen Tag in der WOche

(1= Montag / 2= Dienstag...)

Falls Sie einen weiteren Alarm (z.B. für das Wochenende) einstellen möchten, wiederholen Sie die oben genannten Schritte nur mit der ALARM 2 Taste (15).

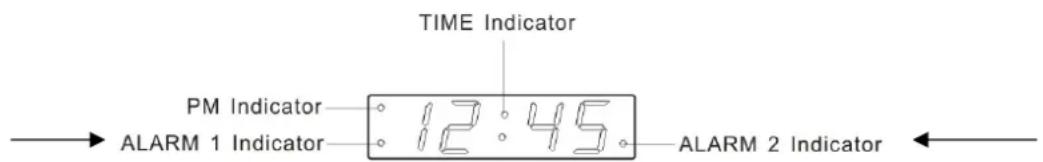

2. ALARM AKTIVIEREN / DEAKTIVIEREN

Im Normalmodus (Uhrzeitmodus) die Taste ALARM 1 für Alarm 1 oder ALARM 2 für Alarm 2 drücken und halten bis der Weckindikator im LED Display erscheint.

3. ALARM UND SCHLUMMER FUNKTION

Nachdem sich der Alarm (Signalton oder Radio) aktiviert hat und keine Taste gedrückt wird, schaltet sich dieser nach ca. 30 Minuten automatisch ab und ist für denCOMMenden Tag wieder aktiviert.

Schlummerfunktion SNOOZE : (bei Alarm) :

• Taste SNOOZE (11) drücken (Bei Einstellung Dimmer auto off. schaltet sich das Display automatisch wieder aus.)
• Der Alarm aktiviert sich nach ca. 9 Minuten wieder
• Dieser Vorgang kann mehrmals wiederholt werden.
• Alarm Aus: Taste ON/OFF (5) drucken

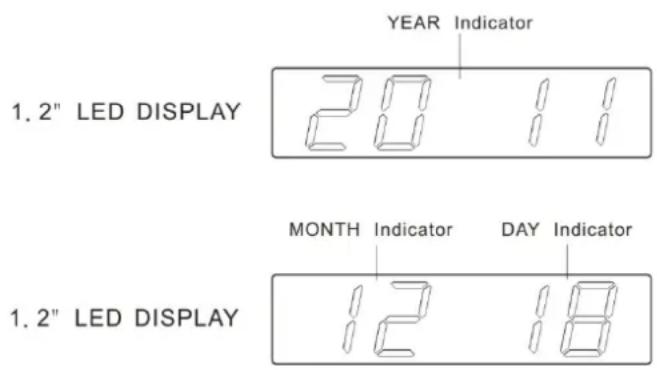

4. WECHSELN DER ANZEIGE

A) Taste << / YEAR/DAY (7) 1x drucken Anzeige Jahr
B) Taste << / YEAR/DAY (7) 2x drucken Anzeige Monat & Tag.

RADIO BETRIEB

• Taste ON/OFF (5) drücken, um den Radio einschalten.
• UKW-Wurfantenne komplett ausziehen, um den bestmöglichen Emfpang zu erreichen.
• Drücken und halten Sie die Taste << (7) oder >> (9), um den{nachst empfangenen Sender anzuwahlen. Die Taste << (7) oder >> (9) kurz drücken, um eine Feineinstellung vorzunehmen.
  Gewünschte Lautstärke mit den Tasten - / + (1 / 3) einstellen.

Festsender abspeichern und abrufen

• Wahlen Sie den gewünschten Sender wie oben beschrieben an.
• Drücken und halten Sie die Taste MEM SET / M+ (8) für ca. 2 Sekunden bis "P01" in der LED Anzeige blinkt.
• Wahlen Sie mit der Taste << (7) oder >> (9) den gewünschten Festsenderplatz aus (max. 10 Stück)
• Drücken Sie kurz die MEM SET / M+ Taste (8), um die Eingabe zu bestätigen bzw. zu speichern.
• Wiederholen Sie die o.g. Schritte, bis all ihre gewünschten Sender abgespeichert sind.
• Im Radiomodus : Durch kurzes Drucken der Taste MEM SET / M+ (8), können Sie die gespeicherten Festsender abrufen.

SLEEP / EINSCHLAFFFUNKTION

Im Radiomodus, die SNOOZE/SLEEP Taste (11) drücken In der Anzeige erscheint "90". In binnen 5 Sekunden mit der SNOOZE/SLEEP Taste (11) die gewünschte Einschlafzeit einstellen. Sie haben die Möglichkeit zwischen 90-60-30-15 Minuten zu wahren. Das Radio schaltet sich automatisch nach Ablauf der Zeit ab. Mit der Taste ON/OFF wird die Einschlaffunktion vorab deaktiviert.

NAP TIMER FUNKTION (Countdown Funktion mit Alarm)

Im ausgeschalteten Zustand konnen Sie die NAP Timer Funktion aktivieren. Drücken Sie die Taste NAP (2) "N90" entscheid in der Anzeige. In binnen 5 Sekunden mit der NAP Taste (2) die gewünschte Zeit (Minuten) einstehen. (nach 90-80-70-60-50-40-30-20-10 Minuten). Ein Signalton schaltet sich automatisch nach der eingestillten Zeit ein. Durch Drücken der Taste ON/OFF (5) konnen Sie die Funktion / Signalton deaktivieren.

• Bei der NAP TIMER FUNKTION schaltet sich ausschließlich ein Signaton ein; Radio als Alarmmodus ist in dieser Funktion nicht möglich. *

DST - Sommer-/Winterzeit

Mit dieser Funktion konnen Sie mit einem Knopfdruck die Sommer- & Winterzeit regeln. Taste >> / DST (9) drücken und halten bis sich die Stunde in der LED Anzeige ändert.

LED ANZEIGE DIMMEN / AUT. AUS

Sie haben die Möglichkeit im Normalmodus (Uhrzeitmodus) durch Drücken der Taste SNOOZE/SLEEP (11) die LED Anzeige dreistufig zu dimmen.

Weiterhin konnen Sie durch Drücken und Halten der Taste MEM SET / M+ (8) die LED Anzeige ausschalten. Nach ca. 10 Sekunden Inaktivität schaltet sich die LED Anzeige automatisch aus. Druck beliebigen Tastendruck schaltet sich die Anzeige erneut für ein paar Sekunden ein. (Bei Alarm aktiviert sich die Anzeige generell).

Um die Abschaltung zu deaktivieren, drucken und halten Sie die Taste erneut.

RESET

Bei Batteriewechsel (Gangreserve) oder einer Funktionstörung, mit einem spitzen Gegenstand die RESET (24) Taste kurz und leicht eindrücken. Alle Einstellungen müssen nun neu eingestellt werden.

USB LADEBUCHSE

USB: DC 5V 700mA

• Sie haben die Möglichkeit z.B. ein Mobiltelefon durch Anschluss an die USB Buchse (19) aufzuladen. Technische Änderungen und Prüfbeiler verhalten.

• Das Anschlusskabel ist nicht inklusive

Technische Änderungen und Druckfehler vorbehalten

Copyright by Woerlein GmbH, 90556 Cadolzburg, www.woerlein.com

Vervielfaltung nur mit ausdrucklicher Genehmigung der Woerlein GmbH
