BEDIENUNGSANLEITUNG KDLH1000R JVC

Dieses Gerät ist mit einer Demonstrationsfunktion für das Display ausgestattet. Auf Seite 8 wird beschrieben, wie Sie diese Demonstrationsfunktion deaktivieren können.

Für den Einbau und die Anschlüsse siehe das eigenständige Handbuch.

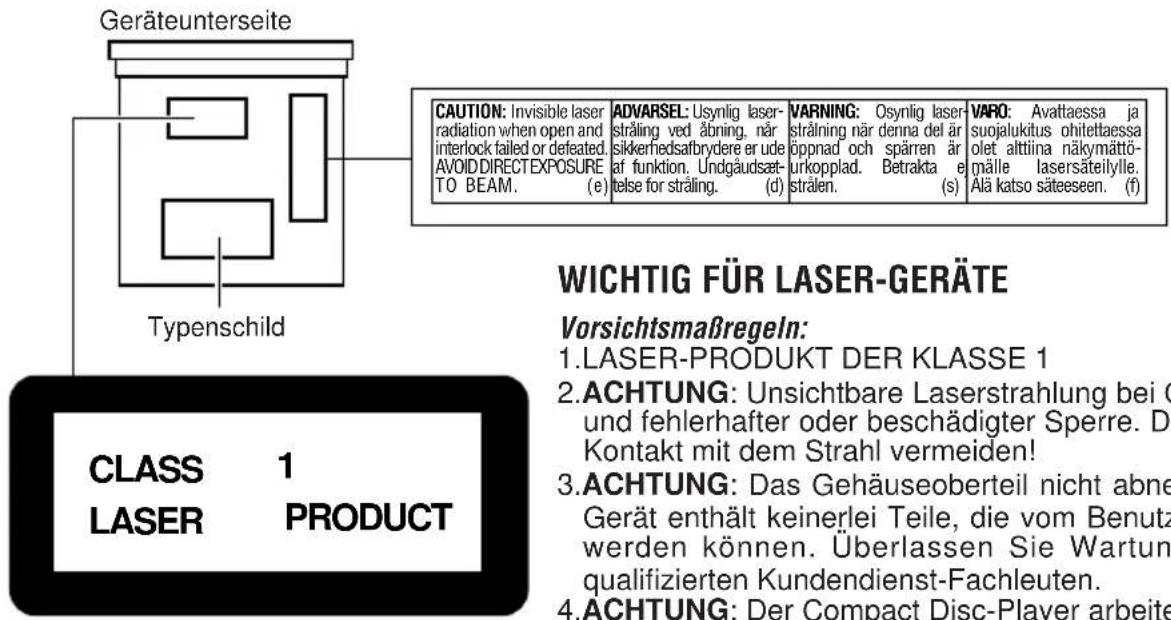

Abbildung und Position der am Gerät befindlichen Aufkleber

Geräteunterseite Typenschild CLASS 1 LASER PRODUCT CAUTION: Invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e) ADVARSEL: Usynlig laser-stråling ved åbning, när sikkerhedsafbrydere er ude af funktion. Undgåudsætelse for stråling. (d) VARNING: Osynlig laser-stråning när denna del är öppnad och spärren är urkopplad. Betrakta e strålen. (s) VARO: Avattaessa ja suojalukitus ohitettaessa olet alttina näkymättö-mälle lasersäteilylle. Alä katso säteeseen. (f) WICHTIG FÜR LASER-GERÄTE Vorsichtsmaßregeln: 1. LASER-PRODUKT DER KLASSE 1 2. ACHTUNG: Unsichtbare Laserstrahlung bei C und fehlerhafter oder beschädigter Sperre. D Kontakt mit dem Strahl vermeiden! 3. ACHTUNG: Das Gehäuseoberteil nicht abne Gerät enthält keinerlei Teile, die vom Benutz werden können. Überlassen Sie Wartun qualifizierten Kundendienst-Fachleuten. 4. ACHTUNG: Der Compact Disc-Player arbeiter

Achtung:

Die Klassifikation der Laserkomponente in diesem Gerät liegt über Laser-Klasse 1.

WICHTIG FÜR LASER-GERÄTE

Vorsichtsmaßregeln:

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Unsichtbare Laserstrahlung bei Öffnung und fehlerhafter oder beschädigter Sperre. Direkten Kontakt mit dem Strahl vermeiden!
3. ACHTUNG: Das Gehäuseoberteil nicht abnehmen. Das Gerät enthält keinerlei Teile, die vom Benutzer gewartet werden können. Überlassen Sie Wartungsarbeiten qualifizierten Kundendienst-Fachleuten.
4. ACHTUNG: Der Compact Disc-Player arbeitet mit unsichtbaren Laserstrahlen und ist mit Sicherheitsschaltern ausgestattet, die die Aussendung von Strahlen verhindern, wenn bei Öffnen des CD-Halters die Sicherheitssperren gestört oder beschädigt sind. Es ist gefährlich, die Sicherheitsschaltung zu deaktivieren.
5. ACHTUNG: Falls die Verwendung der Regler, Einstellungen oder Handhabung von den hierin gegebenen Anleitungen abweichen, kann es zu einer gefährlichen Strahlenfreisetzung kommen.

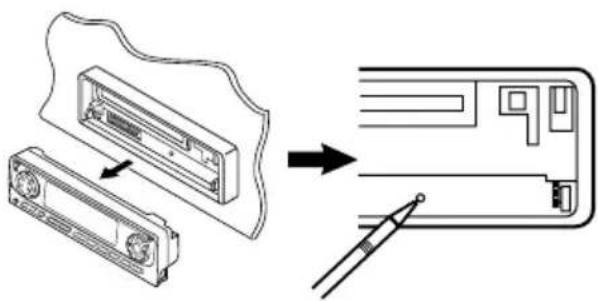

Zurücksetzen des Geräts

Nachdem Sie die Bedienungsblende abgenommen haben, drücken Sie die Rücksetztaste. Verwenden Sie hierzu einen Kugelschreiber oder einen ähnlichen Gegenstand. Dadurch wird der eingebaute Mikro-Computer zurückgesetzt.

Hinweis:

Ihre Voreinstellungen—wie Vorwahlkanäle oder Klangeinstellungen—werden ebenfalls gelöscht.

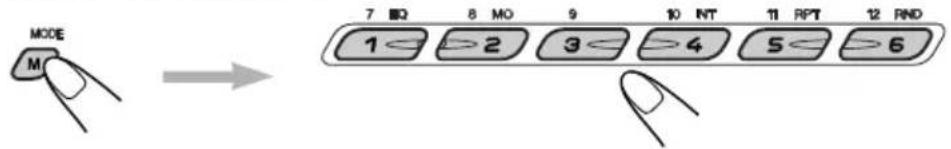

Verwenden der Taste MODE (M):

Wenn die Taste MODE (M) gedrückt wird, geht das Gerät in den Funktionsbetrieb und die Zifferntasten dienen als verschiedene Funktionstasten.

MODE M 7 80 8 MO 9 10 NT 11 RPT 12 RND 1<=2 3<=4 5<=6

Nach dem Drücken der Taste MODE (M) etwa 5 Sekunden ohne Verwenden der Zifferntaste warten, bis der Funktionsbetrieb wieder gelöscht ist und die Tasten können wieder als Zifferntasten verwendet werden.

• Die Taste MODE (M) nochmals drücken und der Funktionsbetrieb wird ebenfalls gelöscht.

INHALT

Zurücksetzen des Geräts 2

Verwenden der Taste MODE (M)...... 2

ANORDNUNG DER TASTEN 4

Schalttafel 4

Fernbedieneinheit 5

Vorbereiten de Fernbedienung 6

GRUNDBEDIENUNGEN 7

Einschalten der Stromversorgung 7

Ändern der Displaydarstellung 8

Deaktivieren der Displaydemonstration.... 8

RADIOGRUNDBETRIEB 9

Radiohören 9

Speichern der Sender 11

Einstellen eines vorabgestimmten Senders 12

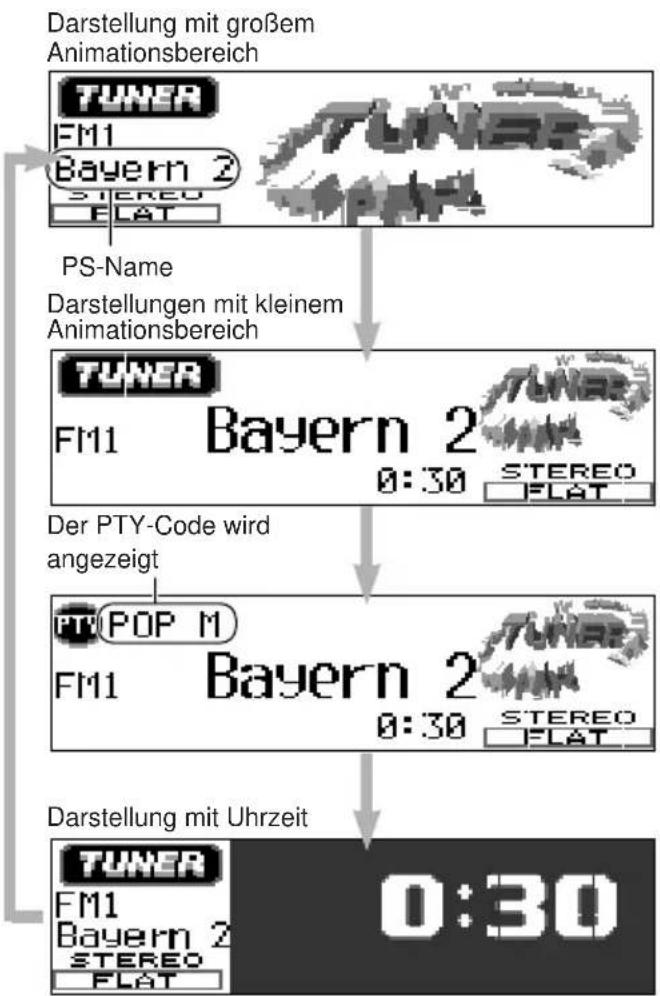

Ändern der Displaydarstellung 13

RDS-BETRIEB 14

Betriebsmöglichkeiten mit der Funktion RDS.... 14

Weitere praktische RDS-Funktionen und -Einstellungsmöglichkeiten 18

CD-BETRIEB 20

Abspielen einer CD.... 20

Finden eines Titels oder einer bestimmten Abschnittes auf einer CD 21

Wählen der CD-Abspielbetriebsarten ..... 21

Unterdrücken des CD-Auswurfs 22

Ändern der Displaydarstellung 23

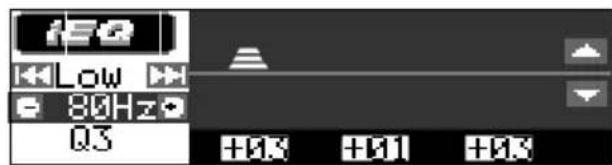

KLANGEINSTELLUNG.... 24

Klang-Einstellschritte 24

Auswählen der vorprogrammierten Klangmodi (iEQ: i-equalizer) 25

Speichern Ihrer eigenen Klangeinstellungen.... 25

Aktivieren des Pegelmessers 27

ANDERE WICHTIGE FUNKTIONEN ..... 28

Ändern der allgemeinen Einstellungen (PSM) 28

Ändern der Displayfarbe 32

Zuweisen von Namen für die Signalquellen 35

Abnehmen der Schalttafel 36

CD-WECHSLERBETRIEB 37

Abspielen der CDs.... 37

Finden eines Titels oder einer bestimmten Abschnittes auf einer CD 38

Wählen einer CD 38

Wählen der CD-Abspielbetriebsarten ..... 39

BETRIEB EINER EXTERNEN

KOMPONENTE 41

Wiedergeben einer externen Komponente 41

BETRIEB DES DAB-TUNERS 42

Einstellen eines Ensembles und eines Dienstes 42

Sichern von DAB-Diensten im Speicher... 43

Einstellen eines gespeicherten DAB-Dienstes 44

Welche weiteren Möglichkeiten bietet DAB? 45

Ändern der Displaydarstellung 46

FEHLERSUCHE 47

WARTUNG 48

Handhaben der CDs 48

TECHNISCHE DATEN 49

Achtung: Fällt die Temperatur im Fahrzeug auf einen Wert unter 0°C, wird die Bewegung der Signalquellenanzeige sowie der Textdurchlauf auf dem Display angehalten, da die Darstellung u. U. verzerrt werden könnte. Steigt die Temperatur wieder an und erreicht den Betriebstemperaturbereich, arbeiten diese Funktionen wieder normal.

Hinweis:

Zu diesem Gerät wird eine Identifikationskarte mitgeliefert, auf der die Gerätechassis-Nummer vermerkt ist. Heben Sie diese Karte getrennt vom Gerät auf. Im Falle eines Diebstahls kann sie die Geräteidentifizierung erleichtern.

VOR DEM GEBRAUCH

\*Für die Sicherheit...

• Die Lautstärke nicht zu laut stellen, da dadurch Außengeräusche überdeckt und das Autofahren gefährlich wird.
- Das Auto vor dem Durchführen von komplizierten Bedienschritten anhalten.

\* Temperatur im Auto....

Wenn Sie das Auto für lange Zeit in heißem oder kaltem Wetter parken, bitte warten, bis sich die Temperatur im Auto sich normalisiert hat, bevor Sie das Gerät einschalten.

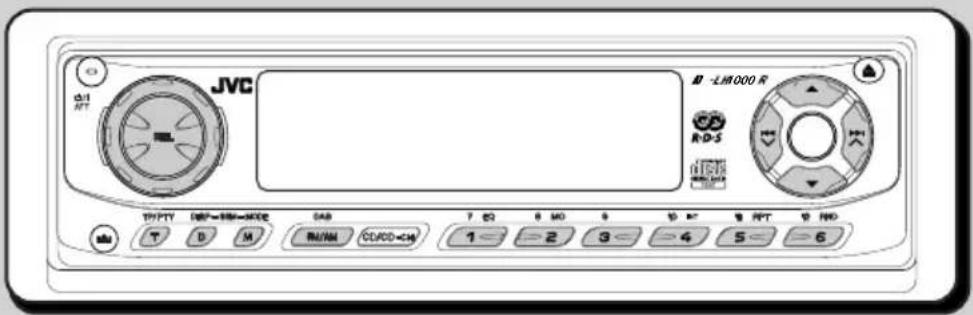

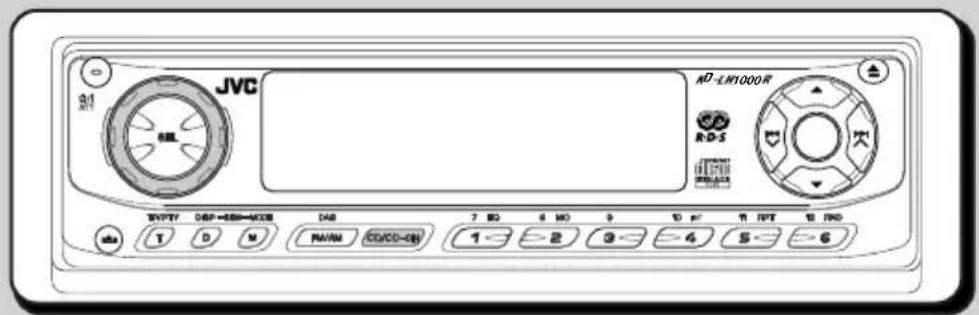

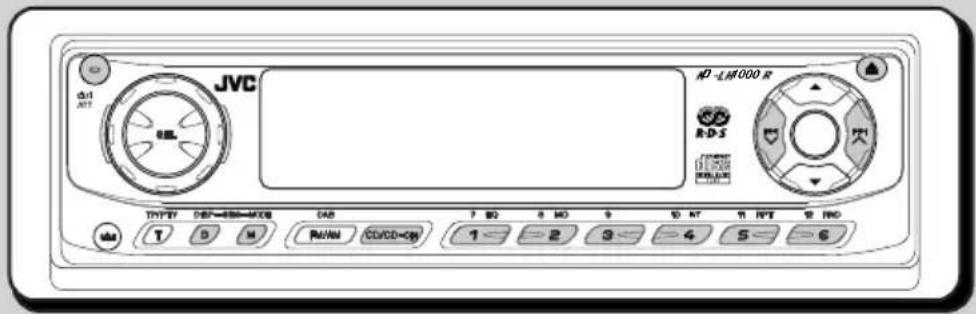

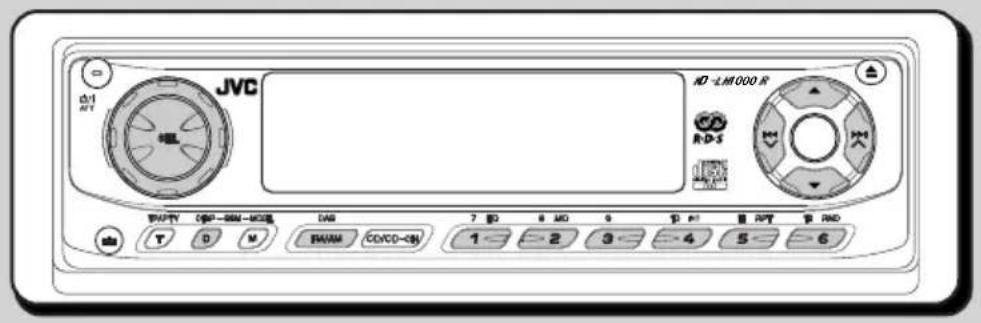

Schalttafel

1 2 3 d/1 ATT JVC 4 5 6 7 8 9 10 ND-LM000 A R-D-3 T DBP-85N-MODE DAB FM/AM CDVCD-CH/ 7 8Q 8 MO 9 ID INT 10 RPT 11 RND 1 2 3 4 5 6 17 16 15 14 13 12 11 20 19 21

1 Taste (Bereitschaft/Netz/Dämpfer)

2 Taste SEL (Auswahl)

3 Steuerregler

4 Displayfenster

5 Zifferntasten

6 Fernbediensensor

7 Tasten

8 Taste ▲ (Nach-oben)

9Taste ▲ (Auswerfen)

10Taste ▼ (Nach-unten)

11Taste (freigabe der Bedienungsblende)

12TP/PTY (T) (Verkehrsinformationen/Sendungstypen)

13 Taste DISP (D) (Display)

- Dient auch als Tasten SSM, wenn sie zusammen mit MODE (M) gedrückt wird.

14 Taste MODE (M)

- Dient auch als Tasten SSM, wenn sie zusammen mit DISP (D) (Display) gedrückt wird.

15 Taste FM/AM DAB

16Taste CD/CD-CH

17Taste EQ (Equalizer)

18 Taste MO (Monophon)

19Taste INT (Anspielen)

20Taste RPT (Wiederholung)

21 Taste RND (Zufall)

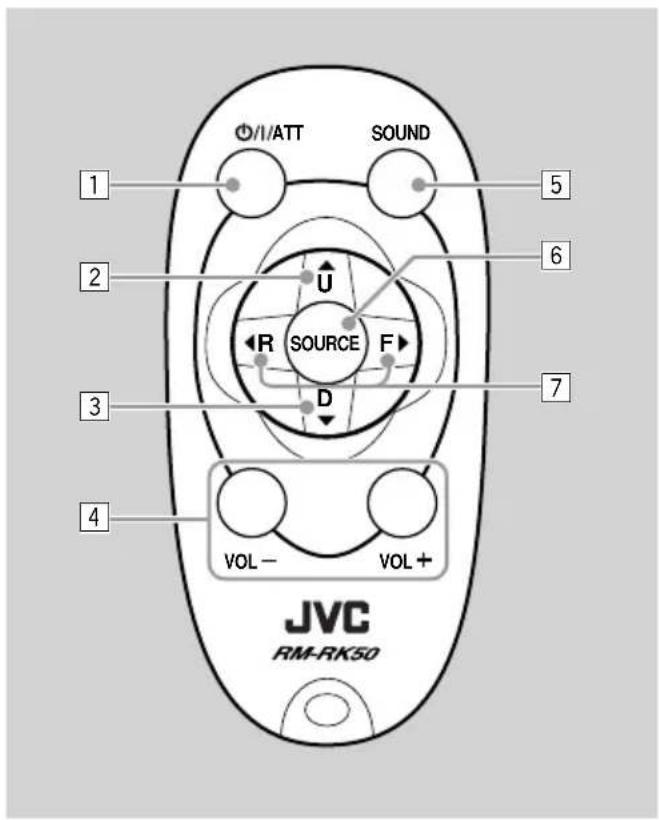

Fernbedieneinheit

I Φ/I/ATT SOUND 1 2 U R SOURCE F 3 D 7 4 VOL- VOL+ JVC RM-RK50

1. Wenn diese Taste bei ausgeschaltetem Gerät gedrückt wird, wird das Gerät eingeschaltet.

- Das Gerät wird ausgeschaltet, wenn Sie diese Taste einige Sekunden gedrückt halten.

• Die Lautstärke wird sofort abgesenkt, wenn die Taste kurz gedrückt wird. Drücken Sie diese Taste erneut, um die Lautstärke wiederherzustellen.

2 • Wählt das Frequenzband aus, während Sie Radiosendungen hören (oder der DAB-Tuner eingestellt ist).

Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Empfangsbereich.

- Wechselt zur nächsten Disc, während gerade eine Disc mit dem CD-Wechsler wiedergegeben wird.

Wenn Sie diese Taste mehrfach hintereinander drücken, wird die Disc-Nummer in zunehmender Folge und die Wiedergabe startet für die aufgerufene Disc.

3 • Wählt der vorabgestimmten Senders, während Sie Radiosendungen hören (oder der DAB-Tuner eingestellt ist). Wenn Sie diese Taste mehrfach hintereinander drücken, wird die jeweilige nächsthöhere Speicherplatznummer (oder Dienstenummer) ausgewählt, und der entsprechende Sender (oder Dienstenummer) wird eingestellt.

- Wechselt zur vorherigen Disc, wenn gerade eine Disc mit dem CD-Wechsler wiedergegeben wird. Wenn Sie diese Taste mehrfach hintereinander drücken, wird die Disc-Nummer in abnehmender Folge und die Wiedergabe startet für die aufgerufene Disc.

4 Diese Taste hat dieselbe Funktion wie der Steuerregler am Hauptgerät.

HINWEIS: Die Tasten arbeitet nicht für Einstellungen im Präferenzinstellungsmodus.

5 Wählt den Klangmodus (iEQ) aus. Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Klangmodus (iEQ).

6 Dient der Signalquellenwahl. Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die Signalquelle.

7• Arbeitet bei Radioempfang als Sendersuchlauftaste.

- Wählt bei aktiviertem DAB-Tuner Dienste aus, wenn Sie die Taste kurz drücken.

- Sucht bei aktiviertem DAB-Tuner Ensembles, wenn Sie die Taste länger als 1 Sekunde drücken.

- Arbeitet bei als Suchlauftaste vorwärts oder rückwärts, solange die Taste gedrückt gehalten wird.

- Arbeitet bei als Titelsprungaste vorwärts (vorherigen Titel) order rückwärts, wenn die Taste kurz gedrückt wird.

Vorbereiten de Fernbedienung

Vor dem Gebrauch der Fernbedieneinheit:

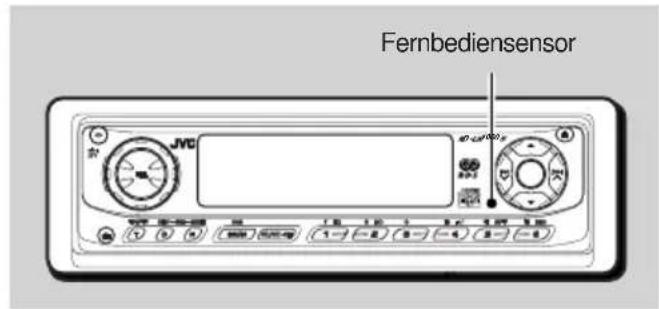

• Die Fernbedieneinheit direkt auf den Fernbediensensor am Gerät ausrichten. Sicherstellen, daß keine störenden Gegenstände den Fernbediensignalpfad behindern können.

Fernbediensensor JVC 40-42/1970 p

- Den Fernbediensensor niemals einer starken Lichtquelle aussetzen (z.B. Sonnenlicht oder starke Lampe usw.).

Einlegen der Batterie

Wechseln Sie die Batterie, wenn der Wirkungsbereich oder die Wirksamkeit der Fernbedienung abnimmt.

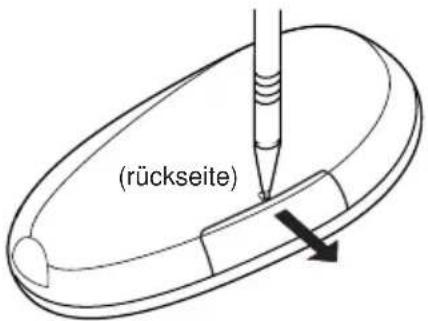

1. Nehmen Sie den Batteriehalter heraus.

1) Schieben Sie den Halter in der dargestellten Pfeilrichtung heraus, und verwenden Sie hierzu einen Kugelschreiber oder eine ähnliche Vorrichtung. 2) Nehmen Sie den Batteriehalter heraus.

(rückseite)

2. Legen Sie die Batterie ein.

Drücken Sie die Batterie so in den Halter, daß die Seite mit dem eingeprägten Pluszeichen nach oben weist und die Batterie fest in der Vertiefung sitzt.

Lithium- Flachbatterie (Produktnummer: CR2025)

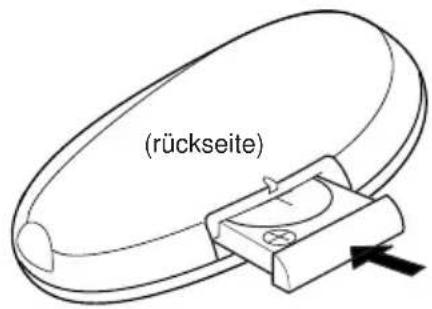

3. Setzen Sie den Batteriehalter wieder ein.

Setzen Sie den Batteriehalter wieder ein, indem Sie ihn in die Fernbedienung drücken, bis Sie ein Klickgeräusch hören.

(rückseite)

WARNUNG:

• Lagern Sie Batterie an einem Ort, zu dem Kinder keinen Zugang haben. Wenn ein Kind die Batterie verschluckt, konsultieren Sie sofort einen Arzt.
• Laden Sie Batterie nicht auf, schließen Sie sie nicht kurz, bauen Sie sie nicht auseinander, erhitzen Sie sie nicht, und halten Sie sie auch nicht in eine offene Flamme. Sollten Sie sich nicht an diese Vorschriften halten, können die Batterie Wärme abgeben, können sich Risse in den Batterie bilden, oder können sie ein Feuer entzünden.
• Bringen Sie die Batterie nicht mit anderen Metallen in Berührung. Wenn Sie sich nicht an diese Vorschriften halten, können Batterie Wärme abgeben, können sich Risse in den Batterie bilden, oder können sie ein Feuer entzünden.
• Wenn Sie Batterie wegwerfen oder aufbewahren, wickeln Sie sie in Folie ein, und isolieren Sie sie. Wenn Sie sich nicht an diese Vorschriften halten, können Batterie Wärme abgeben, können sich Risse in den Batterie bilden, oder können sie ein Feuer entzünden.
• Stecken Sie nicht mit einem Metallstift oder ähnlichem Werkzeug in die Batterie. Wenn Sie sich nicht an diese Vorschriften halten, können Batterie Wärme abgeben, können sich Risse in den Batterie bilden, oder können sie ein Feuer entzünden.

ACHTUNG:

Legen Sie die Fernbedienung nicht an Orten ab (z. B. auf einem Armaturenbrett), die über einen längeren Zeitraum direkter Sonneneinstrahlung ausgesetzt sind. Anderenfalls kann das Gerät beschädigt werden.

JVC ND-LM1000 R R-D-S R-SS W 1/1 G 1/1 D 1/1 D 1/1 D 1/1 D 1/1 D 1/1 D 1/1 D 1/1 D 1/1 D 1/1 D 1/1 D 1/1 D 1/1 D 1/1 D 1/1 D 1/1 D 1/1 D 1/2 D 1/2 D 1/2 D 1/2 D 1/2 D 1/2 D 1/2 D 1/2 D 1/2 D 1/2 D 1/2 D 1/2 D 1/2 D 1/2 D 1/2 D 1/2 D 1/2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D 2 D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D

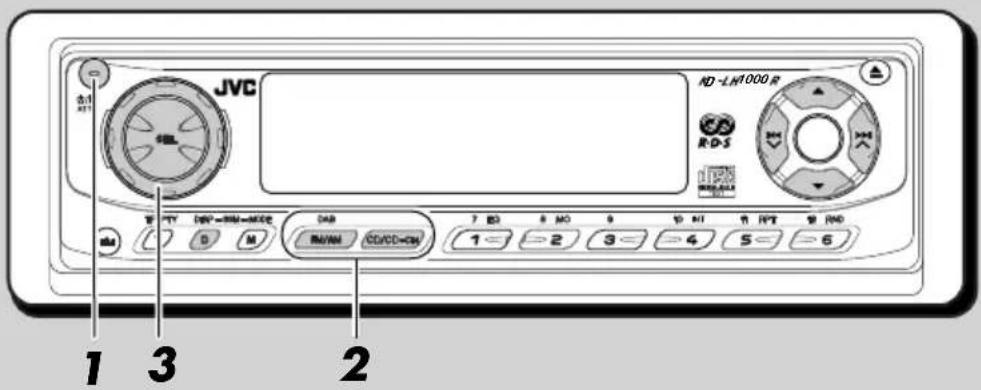

Einschalten der Stromversorgung

1 Das Gerät einschalten.

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie die Programmquelle Tuner in Schritt 2 unten wählen, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht zu drücken.

2 Die Programmquelle abspielen.

Für die Bedienung des Tuners (UKW oder AM (MW/LW)), siehe Seiten 9 – 19.

Für die Wiedergabe eine CD, siehe Seiten 20 – 23.

Für die Bedienung des CD-Wechsler, siehe Seiten 37 – 40.

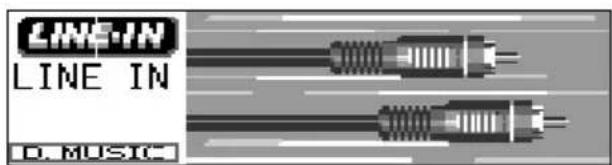

Für den Betrieb von externen Komponenten (Line In), siehe Seite 41.

Für die Bedienung des DAB-Tuner, siehe Seiten 42 – 46.

ACHTUNG beim Einstellen der Lautstärke:

Discs produzieren sehr wenig Geräusche im Vergleich zu anderen Signalquellen. Wenn zum Beispiel die Lautstärke für den Tuner eingestellt wurde, können die Lautsprecher durch den plötzlichen Anstieg des Ausgangssignals beschädigt werden. Verringern Sie daher die Lautstärke, bevor Sie eine Disc abspielen, und justieren Sie die Lautstärke dann während des Abspielens je nach Bedarf nach.

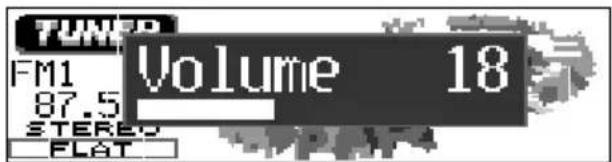

3 Die Lautstärke einstellen.

So erhöhen Sie die Lautstärke.

So verringern Sie die Lautstärke.

TUNFD FM1 Volume 18 87.5 STEREO FLAT

Der Lautstärkepegel wird angezeigt

4 Den Klang wie gewünscht einstellen. (Siehe Seiten 24 – 27).

Für ein sofortiges Absenken der Lautstärke

Kurz beim AT Hören einer beliebigen Programmquelle drücken. „ATT“ blinkt auf der Anzeige und die Lautstärke fällt sofort ab. Zur Wiederherstellung der vorherigen Lautstärkepegel die Taste nochmals kurz drücken.

- Wenn Sie den Steuerregler im Uhrzeigersinn drehen, können Sie die Lautstärke auch wiederherstellen.

So schalten Sie die Stromversorgung aus

Drücken Sie die Taste dängt als eine Sekunde.

- Wenn Sie die Stromversorgung ausschalten, während Sie eine Disc hören, wird die CD beim nächsten Einschalten an derselben Stelle wiedergeben, an der Sie die Stromversorgung ausgeschaltet haben.

Hinweis:

Wenn Sie das Gerät erstmals verwenden, stellen Sie bitte die eingebaute Uhr korrekt ein, siehe Seite 28.

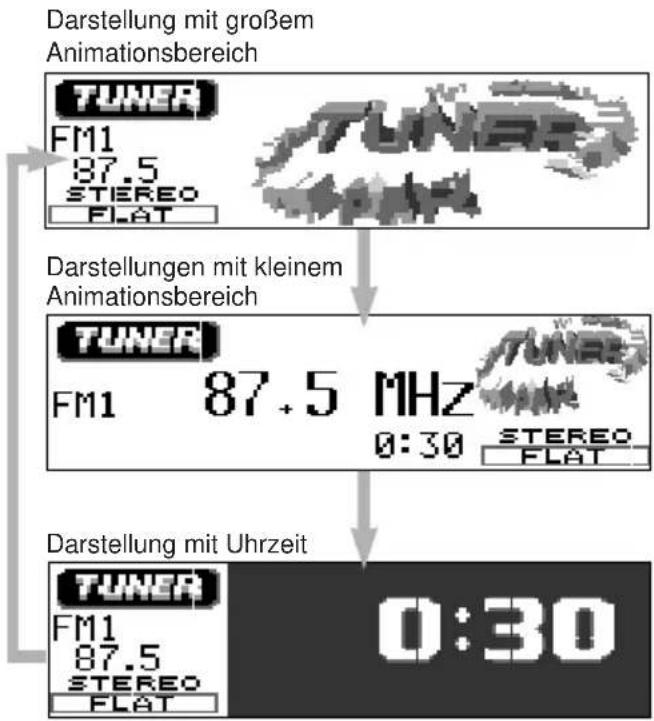

Ändern der Displaydarstellung

Sie können die Displaydarstellung ändern.

Die Anzahl der auswählbaren Displaydarstellungen hängt von den Signalquellen ab.

Grundsätzlich stehen für jede Signalquelle drei

Displaydarstellungen zur Verfügung, und wenn eine dieser drei Darstellungen ausgewählt wird, wird sie auch für alle anderen Signalquellen verwendet.

Drücken Sie DISP (D).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die Displaydarstellung wie folgt:

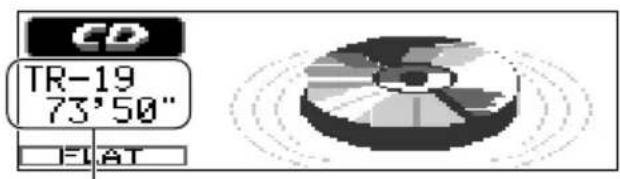

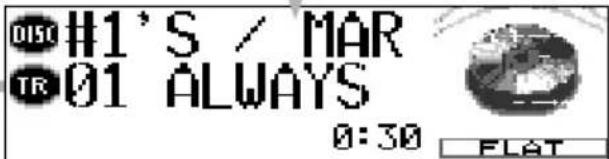

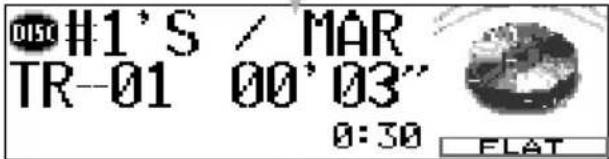

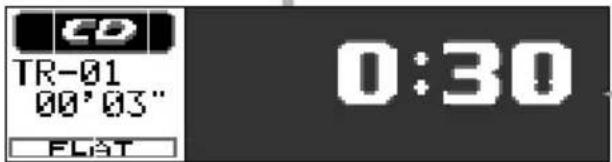

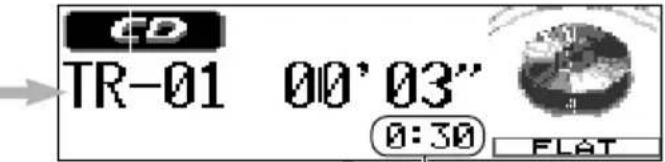

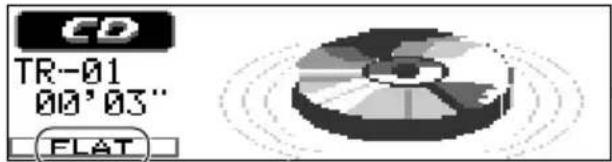

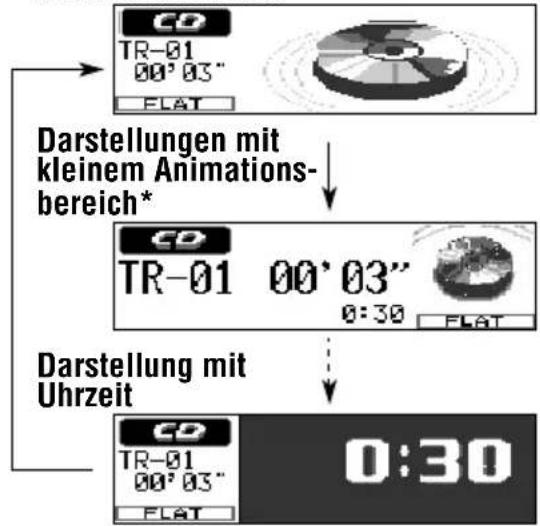

Beispiel: Wiedergeben einer CD

Darstellung mit großem Animationsbereich

CD TR-01 00° 03" FLAT Darstellungen mit kleinem Animations- bereich* CD TR-01 00° 03" 0:30 FLAT Darstellung mit Uhrzeit CD TR-01 00° 03" FLAT 0:30

* Darstellungen mit kleinem Animationsbereich werden verwendet, um nicht nur die Hauptinformationen (die auf dieser Seite in den Beispielen abgebildet sind), sondern auch weitere Informationen für die Signalquelle anzuzeigen. Einzelheiten finden Sie in den jeweiligen Abschnitten. (Die kleine Display-Anzeige des DAB-Tuners ist nicht animiert.)

In dieser Bedienungsanleitung zeigen die Abbildungen des Displays größtenteils die große Display-Animation (Grundeinstellung). Wenn Sie den Anzeigemodus oder einige PSM-Einstellungen geändert haben, werden die eigentlichen Anzeigen von denen hier abgebildeten abweichen.

Hinweis:

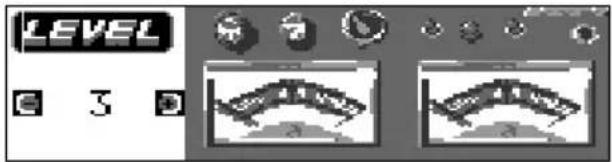

Wenn eine Signalquelle wiedergegeben wird, kann der Pegelmesser auch im Display angezeigt werden.

Weitere Einzelheiten finden Sie im Abschnitt

„Aktivieren des Pegelmessers“ auf Seite 27.

Deaktivieren der Displaydemonstration

Die Displaydemonstration (MovieDemo) ist werkseitig aktiviert und wird automatisch gestartet, wenn das Gerät 20 Sekunden lang nicht genutzt wird.

- Wir empfehlen, die Demonstration zu deaktivieren, bevor Sie das Gerät zum ersten Mal verwenden.

Führen Sie das nachstehend beschriebene Verfahren durch, so deaktivieren Sie die Displaydemonstration:

1

Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis „MovieDemo“ im Display angezeigt wird. (Siehe Seiten 29 und 30)

2

Wählen Sie „Off“.

Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Wenn Sie die Displaydemonstration aktivieren möchten, wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt 2 „Interval“ oder „All time“ aus.

- Weitere Einzelheiten finden Sie unter „So aktivieren Sie die Filmdemonstration—MovieDemo“ auf Seite 30.

JVC dJ1 RTT - LIM000 R R-D-S TU/FTY DHP=50Hz=500Hz CAB 7.0Ω 8.0Ω 9 10.0Ω 9.0Ω 9.0Ω T D M RM/NM CD/CD<34> 1—2 3—4 5—6

Radiohören

Um einen Sender einzustellen, können Sie entweder den automatischen Suchlauf verwenden, oder Sie können den Sender manuell einstellen.

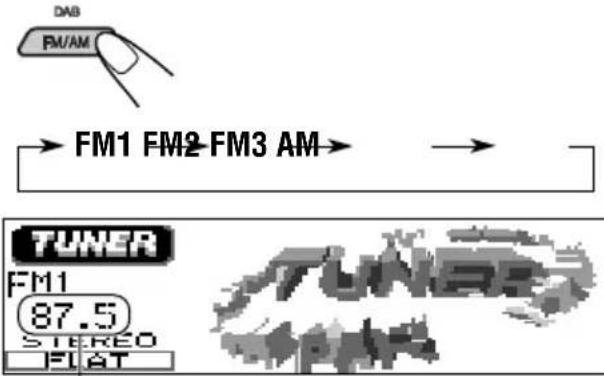

Automatisches Suchen eines Senders: Automatischer Suchlauf

1 Wählen Sie das Band (FM1 – 3, AM).

DAB FM/AM → FM1 FM2-FM3 AM → TUNER FM1 87.5 STEREO FLAT TUNER FAT

Der zuletzt empfangene Sender des ausgewählten Frequenzbands wird eingestellt.

Hinweis:

Dieser Receiver verfügt über drei UKW-Frequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

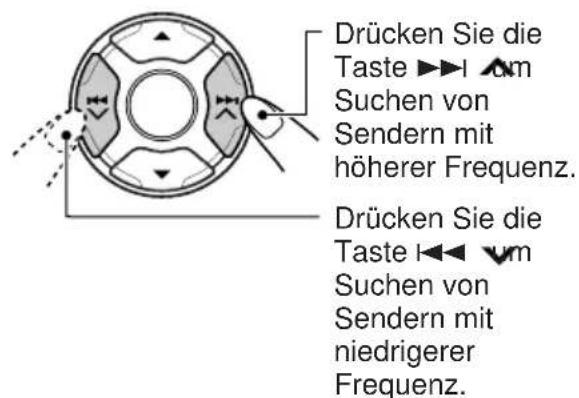

2 Beginnen Sie mit der Suche nach einem Sender.

Drücken Sie die Taste ▶▶▶ am Suchen von Sendern mit höherer Frequenz. Drücken Sie die Taste ▶◀◀ ▼m Suchen von Sendern mit niedrigerer Frequenz.

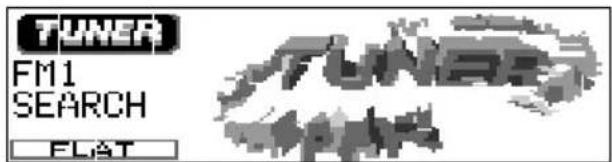

TUNER FM1 SEARCH FLAT

Beispiel: FM (UKW) ist als Frequenzband ausgewählt

Wenn ein Sender empfangen wird, Stoppt die Suche.

Zum Anhalten der Suche bevor ein Sender empfangen wird, die gleiche Taste, die Sie für die Suche gedrückt haben, nochmals drücken.

Manuelles Suchen eines Senders: Manueller Suchlauf

1 Wählen Sie das Band (FM1 – 3, AM).

Dieser Receiver verfügt über drei UKW-Frequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

2 Drücken Sie die Taste ▶▶ oder ◀◀◀ √ und halten Sie sie gedrückt, bis „Manual Search“ im Display zu blinken beginnt.

3 Stellen Sie den gewünschten Sender ein, während „Manual Search“ blinkt.

Drücken Sie die Taste ▶▶1 am Sender einzustellen, die auf höheren Frequenzen senden.

Drücken Sie die Taste ◀◀◀ ▼um Sender einzustellen, die auf niedrigeren Frequenzen senden.

• Wenn Sie die Taste loslassen, wird der manuelle Betrieb automatisch nach 5 Sekunden deaktiviert.
• Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz (in 50 kHz Intervallen bei UKW und 9 kHz Intervallen bei AM—MW-/LW-), bis Sie die Taste freigeben.

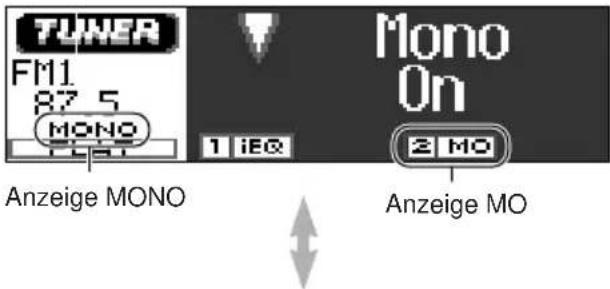

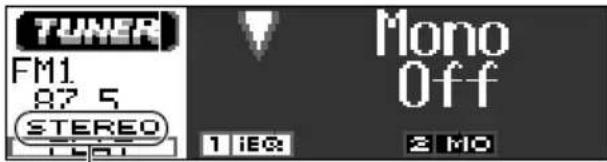

Schlechter Empfang einer UKW-Stereosendung:

1 Drücken Sie die Taste MODE (M), um den Funktionsmodus zu aktivieren, während eine UKW-Stereo sendung wiedergegeben wird. „Mode“ wird im Displays angezeigt.

2 Drücken Sie MO (Monophon), solange „Mode“ im Display angezeigt wird, so dass die Anzeige MO im Display hervorgehoben wird. Wenn Sie MO mehrfach hintereinander drücken, werden „Mono On“ und „Mono Off“ abwechselnd im Display eingeblendet.

TUNER FM1 R7 5 MONO POST Mono On 1 iEQ 2 MO Anzeige MONO Anzeige MO

TUNER FM1 87.5 STEREO 1 iEQ Mono Off 2 MO

„STEREO“ leuchtet, wenn eine stereophon ausgestrahlte UKW-Sendung empfangen wird.

Wenn die Anzeige MONO im Display leuchtet, erfolgt die Wiedergabe monophon. Allerdings verbessert sich dadurch der Empfang.

Bei der Wiedergabe eines UKW-Senders verschlechtert sich die Klangqualität, und der Stereoeffekt geht verloren

In einigen Sendebereich können sich benachbarte Sender gegenseitig stören. Wenn diese Störungen auftreten, kann dieses Gerät das Interferenzrauschen automatisch reduzieren (werkseitige Einstellung für das Gerät). In diesem Fall verschlechtert sich jedoch die Klangqualität, und der Stereoeffekt geht verloren. Wenn Sie nicht möchten, daß sich die Klangqualität verschlechtert und der Stereoeffekt verlorengeht, sondernlieber das Interferenzrauschen akzeptieren möchten, finden Sie weitere Informationen unter „So ändern Sie die Trennschärfe des UKW-Tuners—IF Filter“ auf Seite 31.

Speichern der Sender

Sie können Rundfunksender auf zwei Arten abspeichern.

• Automatisches Vorabstimmen der UKW-Sender: SSM (Strong-station Sequential Memory = Sequentialspeicher für starke Sender)
• Manuelles Vorabstimmen für UKW- und AMMW-/LW-Sender

Automatische UKW-Vorabstimmung: SSM

Sie können 6 lokale UKW-Sender pro UKW-Empfangsbereich (FM1, FM2 und FM3) vorabstimmen.

1 Die gewünschte Empfangsbereichzahl (FM1 – 3), in der UKW-Sender gespeichert werden sollen, wählen.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das Band wie folgt:

2 Drücken Sie beiden Tasten, und halten Sie sie länger als 2 Sekunden gedrückt.

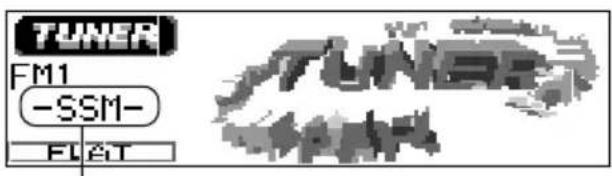

TUNER FM1 -SSM- FL&T

„-SSM-“ erscheint und erlischt bei Abschluß der automatischen Vorabstimmung wieder.

Die lokalen UKW-Sender mit den stärksten Signalen werden gesucht und automatisch in der Empfangsbereichszahl (FM1, FM2 oder FM3), die Sie gewählt haben, gespeichert. Diese vorabgestimmten Sender werden auf den Nummerntasten abgespeichert — № 1 (niedrigste Frequenz) bis № 6 (höchste Frequenz). Vorabstimmung abgeschlossen ist, wird der Sender der Taste 1 automatisch angewählt.

Manuelles Vorabstimmen

Sie können bis zu 6 Sender pro Empfangsbereich (FM1, FM2, FM3 und AM) von Hand vorabstimmen.

Beispiel: Speichern des UKW-Senders 88.3 MHz auf der numerischen Taste 1 des FM1 -Empfangsbereichs.

1 Die gewünschte Empfangsbereichzahl (FM1 – 3, AM), in der Sender gespeichert werden sollen, wählen (in diesem Beispiel FM1).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das Band wie folgt:

2 Stellen Sie einen Sender ein (in diesem Beispiel wird die Frequenz 88.3 MHz verwendet).

Drücken Sie die Taste ▶▶1 am Sender einzustellen, die auf höheren Frequenzen senden.

Drücken Sie die Taste ◀◀◀ ▼m Sender einzustellen, die auf niedrigeren Frequenzen senden.

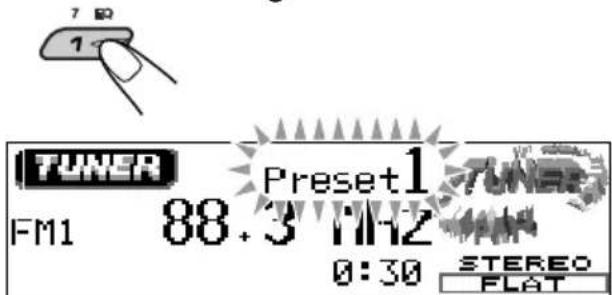

3 Drücken Sie die Ziffertaste (in diesem Beispiel 1), und halten Sie sie länger als 2 Sekunden gedrückt.

TUNER FM1 Preset1 88.3 MHz 0:30 STEREO FLAT

Es wird automatisch zur Displaydarstellung mit kleinem Animationsbereich gewechselt, und die Speicherplatznummer blinkt (anschließend wird wieder die vorherige Displaydarstellung aktiviert).

4 Das obige Verfahren zum Speichern der anderen Sender auf andere numerische Tasten wiederholen.

Hinweis:

Ein vorheriger vorabgestimmter Sender wird gelöscht, wenn ein neuer Sender auf der gleichen numerischen Taste abgespeichert wird.

Einstellen eines vorabgestimmten Senders

Sie können einfach einen vorabgestimmten Sender aufrufen.

Bedenken Sie, daß Sie zuerst Sender speichern müssen. Wenn Sie das noch nicht getan haben, siehe „Speichern der Sender“ auf Seite 11.

Direktes Auswählen eines gespeicherten Senders

1 Wählen Sie das Band (FM1 – 3, AM).

2 Die gewünschte Nummer (1 – 6) für den vorabgestimmten Sender wählen.

7 EQ 8 MO 9 10 INT 11 RPT 12 RND 1 < > 2 3 < > 4 5 < > 6

Auswählen eines gespeicherten Senders mithilfe von Speicherplatzlisten

Wenn Sie vergessen haben, welche Sender Sie unter welcher Speicherplatznummer gespeichert haben, können Sie in der Speicherplatzliste nachsehen und den gewünschten Sender in der Liste auswählen.

1 Wählen Sie das Band (FM1 – 3, AM).

2 Halten Sie ▲ (Nach-oben) oder ▼ (Nach-unten) gedrückt, bis die Speicherplatzliste für das ausgewählte Frequenzband (FM1, FM2, FM3 oder AM) im Display angezeigt.

• Wenn eine der Speicherplatzlisten (FM1, FM2 oder FM3) im Display angezeigt wird, können Sie die anderen Listen anzeigen, indem Sie ▲ oder ▼ drücken.
• Wenn ein gespeicherter Sender ein UKW-RDS-Sender mit PS-Signal ist, wird der PS-Name anstelle der Senderfrequenz angezeigt.

3 Die gewünschte Nummer (1 – 6) für den vorabgestimmten Sender wählen.

7 ① 8 MO 9 10 INT 11 RPT 12 RND 1 < >2 3 < >4 5 < >6

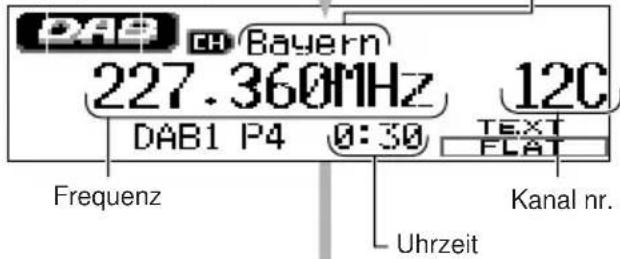

Ändern der Displaydarstellung

Wenn Sie DISP (D) drücken, können Sie die Informationen ändern, die im Display angezeigt werden.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die Displaydarstellung wie folgt:

- Ein MW-/LW-Sender oder ein UKW-Sender, der keine RDS-Daten ausstrahlt, wird empfangen

Darstellung mit großem Animationsbereich TUNER FM1 87.5 STEREO FLAT TUNER TUNER TUNER FM1 87.5 MHz 0:30 STEREO FLAT Darstellungen mit kleinem Animationsbereich TUNER TUNER FM1 87.5 MHz 0:30 STEREO FLAT Darstellung mit Uhrzeit TUNER FM1 87.5 STEREO FLAT 0:30

- Ein UKW-RDS-Sender wird empfangen (siehe folgende Seiten)

Betriebsmöglichkeiten mit der Funktion RDS

Das Radiodatensystem (RDS) ermöglicht es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren Sendernamen sowie Informationen über die aktuelle Sendung übermitteln, wie z. B. Sport oder Musik usw.

Eine weitere Eigenschaft des RDS-Systems heißt „Enhanced Other Networks“. Wenn Sie die Enhanced Other Networks-Daten verwenden, die von einem Sender übertragen werden, können Sie einen anderen Sender eines anderen Netzes einstellen, der Ihr Lieblingsprogramm oder Verkehrsnachrichten überträgt, während Sie eine andere Sendung hören oder eine andere Signalquelle wiedergeben, wie beispielsweise eine CD.

Wenn das Gerät RDS-Daten empfängt, sind folgende Funktionen möglich:

• Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)
• Es kann auf Bereitschaftsempfang von Verkehrsnachrichten (TA: Verkehrsnachrichten) oder Ihrer Lieblingssendung geschaltet werden
• Ein Sendungstyp (PTY: Sendungstyp) kann gesucht werden
• Sendungssuchlauf
• Einige weitere Funktionen sind möglich

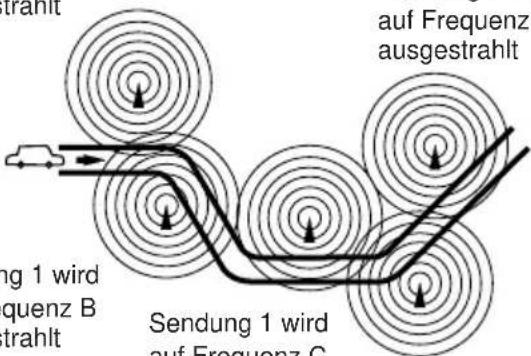

Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)

Wenn Sie in einem Bereich fahren, in dem der UKW-Empfang schlecht ist, stellt der Tuner, der in dieses Gerät integriert ist, automatisch einen anderen RDS-Sender ein, der dieselbe Sendung mit stärkeren Signalen ausstrahlt. So können Sie dieselbe Sendung auf der gesamten Fahrtstrecke mit bestem Empfang hören. Es werden zwei Arten von RDS-Daten verwendet, damit der Empfang mit Sendernetzerfassung richtig funktioniert—PI (Sendungskenndaten) und AF (Alternativfrequenzdaten).

Wenn diese Daten vom eingestellten RDS-Sender nicht richtig empfangen werden, ist ein Empfang mit Sendernetzerfassung nicht möglich.

Dieselbe Sendung kann auf verschiedenen Frequenzen empfangen werden.

Sendung 1 wird auf Frequenz A ausgestrahlt

Sendung 1 wird auf Frequenz C ausgestrahlt

Sendung 1 wird auf Frequenz E ausgestrahlt

Sendung 1 wird auf Frequenz D ausgestrahlt

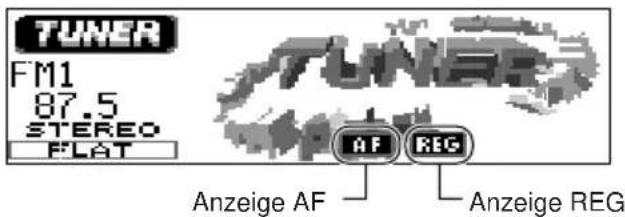

Wenn Sie den Empfang mit Sendernetzerfassung verwenden wollen

Sie können die verschiedenen Modi des Alternativfrequenzempfangs auswählen, um weiterhin dasselbe Programm unter besten. Empfangsbedingungen zu hören. Werkseitig ist die Einstellung „AF“ aktiviert.

• AF:
Die Sendernetzerfassung ist bei aktivierter Regionalisierung „ausgeschaltet“.
Wenn die Eingangssignale des zurzeit eingestellten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesem Sender zu einem anderen. (In dieser Betriebsart kann die Sendung von der aktuell empfangenen Sendung abweichen). Die Anzeige AF schaltet sich ein, nicht jedoch die Anzeige REG.

- AF Reg:

Die Sendernetzerfassung ist bei aktivierter Regionalisierung „eingeschaltet“.

Wenn die Eingangssignale des zurzeit eingestellten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesem Sender zu einem anderen, der dasselbe Programm ausstrahlt.

Sowohl die Anzeige AF als auch die Anzeige REG schalten sich ein.

• Off:

Die Sendernetzerfassung ist deaktiviert. Weder die Anzeige AF noch die Anzeige REG schaltet sich ein.

TUNER FM1 87.5 STREEO FLAT TUNER AF REG Anzeige AF Anzeige REG

Hinweis:

Wenn ein DAB-Tuner angeschlossen ist und der Empfang von Alternativfrequenzen (für DAB-Dienste) aktiviert ist, wird der Empfang mit Sendernetzverfassung („AF“) ebenfalls automatisch aktiviert. Andererseits kann der Empfang mit Sendernetzverfassung nicht deaktiviert werden, ohne den Empfang von Alternativfrequenzen zu deaktivieren. (Siehe Seite 45).

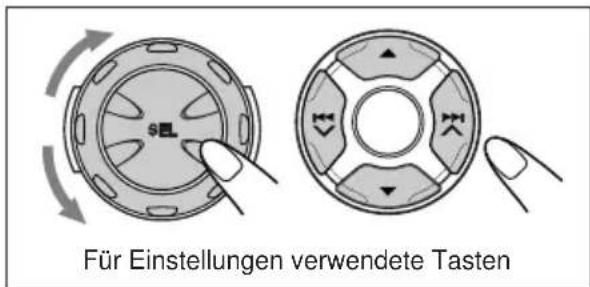

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente Display angezeigt wird. (PSM: siehe Seiten 29 und

2 Drücken Sie ▲ (Nach-oben) oder ▼ (Nach-unten) mehrfach hintereinander, bis „Tuner“ als PSM-Kategorie angezeigt wird (erscheint links im Display).

n) a)

3 Wählen Sie „AF-Regn’l (Alternativ-frequenz-/Regional-empfang)“.

4 Wählen Sie den gewünschten Modus—„AF“, „AF Reg“ oder „Off“.

5 Bestätigen Sie die Einstellung.

Verwenden des TA-Standby-Empfangs

Mit Hilfe des TA-Standby-Empfangs können Sie das Gerät vorübergehend von der aktuellen Signalquelle (anderer UKW-Sender oder CD und sonstige angeschlossene Komponente) auf Verkehrsnachrichten (TA) umschalten.

- Der TA-Standby-Empfangs funktioniert nicht, wenn Sie einen AM-MW-/LW-Sender empfangen.

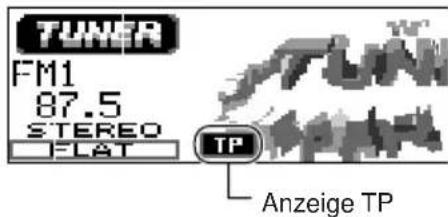

TUNER FM1 87.5 STEREO FLAT TP Anzeige TP

Drücken Sie die Taste TP/PTY (T), um den TA-Standby-Empfangs zu aktivieren.

■Wenn UKW als aktuelle Signalquelle ausgewählt ist, leuchtet die Anzeige TP entweder kontinuierlich oder blinkt.

- Wenn die Anzeige TP leuchtet, ist der TA-Standby-Empfangs aktiviert. Wenn ein Sender eine Verkehrsdurchsage überträgt, wird „Traffic Flash“ im Display angezeigt, und das Gerät stellt den Sender automatisch ein. Die Lautstärke wird auf den voreingestellten TA-Lautstärkepegel eingestellt (siehe Seite 18), und die Verkehrsdurchsage wird wiedergegeben.

- Wenn die Anzeige TP blinkt, ist der TA-Standby-Empfangs noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den TA-Standby-Empfangs verwendet werden. Um den TA-Standby-Empfangs zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt. Drücken Sie ▶▶▶ ▲der ▶◀◀ unveinen solchen Sender zu suchen. Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige TP nicht mehr, sondern leuchtet kontinuierlich. Jetzt ist der TA-Standby-Empfangs aktiviert.

■Wenn zurzeit eine andere Signalquelle als UKW ausgewählt ist, leuchtet die Anzeige TP. Wenn ein Sender eine Verkehrsdurchsage überträgt, wird „Traffic Flash“ im Display angezeigt, und das Gerät wechselt automatisch die Signalquelle und stellt den Sender ein.

Wenn Sie den TA-Standby-Empfangs deaktivieren möchten, drücken Sie die Taste TP/PTY (T) erneut.

Verwenden des PTY-Standby-Empfang

Mit Hilfe des PTY-Standby-Empfang können Sie das Gerät vorübergehend von der aktuellen Signalquelle (anderer UKW-Sender, CD oder sonstige angeschlossene Komponente) auf Lieblingssendung (PTY: Sendungstyp) umschalten.

- Der PTY-Standby-Empfang funktioniert nicht, wenn Sie einen AM-MW-/LW-Sender empfangen.

Sie können Ihr Lieblingsprogramm für den PTY-Standby-Empfang auswählen. Werksseitig ist der PTY-Standby-Empfang deaktiviert. („Off“ ist für den PTY-Standby-Empfang ausgewählt).

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der

PSM-Elemente im Display angezeigt wird. (PSM: siehe Seiten 29 und 30).

2 Drücken Sie ▲ (Nach-oben) oder ▼ (Nach-unten)

mehrfach hintereinander, bis „Tuner“ als PSM-Kategorie angezeigt wird (erscheint links im Display).

3 Wählen Sie „PTY Stnby (PTY-Bereitschaftsbetrieb)“.

4 Wählen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 19).

Der gewählte Codename wird im Display angezeigt und im Speicher gesichert.

5 Bestätigen Sie die Einstellung.

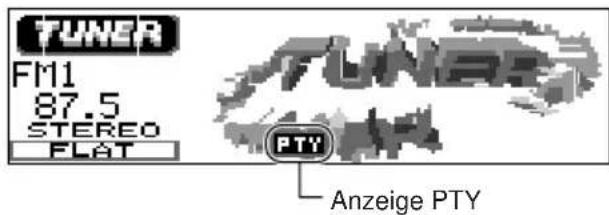

TUNER FM1 87.5 STREEO FLAT TUNER Anzeige PTY

■Wenn UKW als aktuelle Signalquelle ausgewählt ist, leuchtet die Anzeige PTY entweder kontinuierlich oder blinkt.

- Wenn die Anzeige PTY leuchtet, ist der PTY-Standby-Empfang aktiviert. Wenn ein Sender das ausgewählte PTY-Programm überträgt, stellt das Gerät den Sender automatisch ein. - Wenn die Anzeige PTY blinkt, ist der PTY-Standby-Empfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den PTY-Standby-Empfang verwendet werden. Um den PTY-Standby-Empfang zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt. Press ▶▶▶ oder ◀◀◀ ▼ um einen solchen Sender zu suchen. Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige PTY nicht mehr, sondern leuchtet kontinuierlich. Jetzt ist der PTY-Standby-Empfang aktiviert.

■Wenn zurzeit eine andere Signalquelle als UKW ausgewählt ist, leuchtet die Anzeige PTY.

Wenn ein Sender das ausgewählte PTY-Programm überträgt, wechselt das Gerät automatisch die Signalquelle und stellt den Sender ein.

Wenn Sie den PTY-Standby-Empfang deaktivieren möchten, wählen Sie in Schritt 4 die Einstellung „Off“ aus, indem Sie den Drehregler drehen.

Die Anzeige PTY erlischt.

Suchen Ihrer Lieblingssendung

Sie können einen beliebigen PTY-Code suchen. Darüber hinaus können Sie unter den Zifferntasten 6 Lieblingsprogrammtypen speichern. Bei Auslieferung ab Werk sind die folgenden 6 Sendungstypen unter den Ziffertasten (1 bis 6) gespeichert.

So speichern Sie Ihre Lieblingssendungstypen

1 Drücken Sie die Taste TP/PTY (T), und halten Sie sie länger als 2 Sekunden gedrückt, während Sie einen UKW-Sender hören.

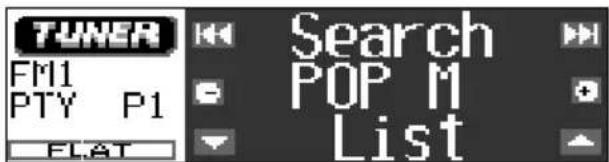

TUNER FM1 PTY P1 FLAT Search POP M List

Der zuletzt gewählte PTY-Code wird angezeigt.

2 Wählen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 19).

Der gewählte Codename wird im Display angezeigt.

3 Drücken Sie die Ziffertaste und halten länger als 2 Sekunden gedrückt, um den gewählten PTY-Code unter der gewünschten Speichertaste zu speichern.

7 ⅢQ 8 MO 9 10 NT 11 RPT 12 RND 1 2 3 4 5 6

Die voreingestellte Nummer blinkt für eine Weile, und der ausgewählte PTY-Code wird auf der vorprogrammierten Nummer gespeichert.

4 Drücken Sie die Taste TP/PTY (T), und halten Sie sie länger als 2 Sekunden gedrückt.

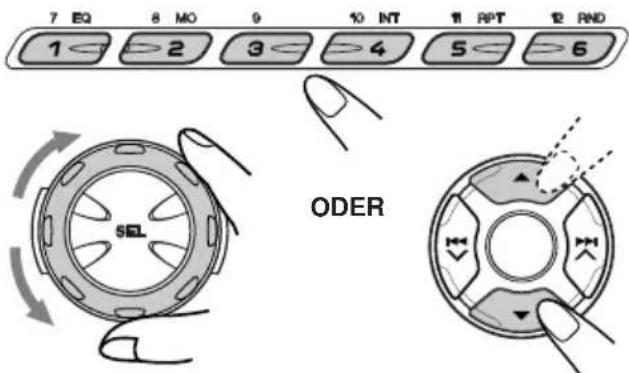

So suchen Sie Ihren Lieblingssendungstyp

1 Drücken Sie die Taste TP/PTY (T), und halten Sie sie länger als 2 Sekunden gedrückt, während Sie einen UKW-Sender hören.

TUNER FM1 PTY P1 FLAT Search POP M List

Der zuletzt gewählte PTY-Code wird angezeigt.

2 Wählen Sie einen der PTY-Codes.

7 EQ 8 MO 9 10 INT 11 RPT 12 RND 1 >2 3 >4 5 >6 ODER

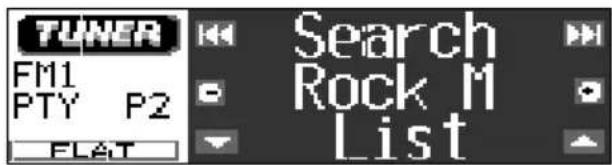

TUNER FM1 PTY P2 FLAT Search Rock M List

Beispiel: Wenn Sie „ROCK M“ auswählen

So verwenden Sie die Taste ▲ (Nach-oben) oder ▼ (Nach-unten)

Wenn Sie ▲ oder ▼ mehrfach hintereinander drücken, werden die gespeicherten PTY-Codes und sämtliche neunundzwanzig PTY-Codes angezeigt (jeweils sechs Codes gleichzeitig). Zunächst wird die Liste mit den gespeicherten PTY-Codes angezeigt, und anschließend werden alle neunundzwanzig PTY-Codes eingeblendet (jeweils sechs PTY-Codes gleichzeitig). Drücken Sie die Zifferntaste, um den gewünschten PTY-Code in der Liste auszuwählen, die zurzeit im Display angezeigt wird.

FORTSETZUNG AUF DER NÄCHSTEN SEITE

3 Aktivieren Sie die PTY-Suche, um Ihre Lieblings- sendung zu suchen.

• Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.
• Wenn kein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird der aktuell eingestellte Sender weiterhin wiedergegeben.

Hinweis:

In einigen Gebieten funktioniert die PTY-Suche möglicherweise nicht richtig.

Weitere praktische RDS-Funktionen und -Einstellungsmöglichkeiten

Einstellen des Lautstärkepegels für Verkehrsnachrichten

Sie können den Lautstärkepegel für den Bereitschaftsempfang von Verkehrsnachrichten speichern. Wenn Verkehrsnachrichten gesendet werden, werden sie automatisch in der gespeicherten Lautstärke wiedergegeben.

- Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite 28.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.
2 Drücken Sie ▲ (Nach-oben) oder ▼ (Nach-unten) mehrfach hintereinander, bis „Tuner“ als PSM-Kategorie angezeigt wird (erscheint links im Display).
3 Drücken Sie die Taste ▶▶▶ ▲ oder ◀◀◀ ▼ um die Funktion „TA Volume“ auszuwählen.
4 Drehen Sie den Steuerregler, um die gewünschte Lautstärke einzustellen. Sie können die Lautstärke zwischen „Volume 0“ bis „Volume 50“ einstellen.
5 Drücken Sie die Taste SEL (Auwahl), um die Einstellung abzuschließen.

Automatische Auswahl des Senders bei Verwenden der Ziffertasten

Wenn Sie die Ziffertaste drücken, wird im allgemeinen der unter dieser Taste gespeicherte Sender eingestellt.

Wenn es sich bei diesem gespeicherten Sender um einen RDS-Sender handelt, geschieht jedoch etwas anderes. Sollten die Signale des gespeicherten Senders für einen guten Empfang nicht ausreichen, sucht das Gerät mit Hilfe der AF-Daten einen anderen Sender, der dieselbe Sendung wie der ursprünglich ausgewählte Sender ausstrahlt. (Sendungssuchlauf)

- Es dauert eine gewisse Zeit, bis das Gerät einen anderen Sender mit Hilfe des Sendersuchlaufs eingestellt hat.

Führen Sie das nachstehend beschriebene Verfahren durch, um den Sendungssuchlauf zu aktivieren.

- Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite 28.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.
2 Drücken Sie ▲ (Nach-oben) oder ▼ (Nach-unten) mehrfach hintereinander, bis „Tuner“ als PSM-Kategorie angezeigt wird (erscheint links im Display).
3 Drücken Sie die Taste ▶▶▶ oder ▶◀◀ um die Funktion „P(Sendung)-Search“ auszuwählen.
4 Drehen Sie den Steuerregler im Uhrzeigersinn, um „On“ auswählen. Der Sendungssuchlauf ist jetzt aktiviert.
5 Drücken Sie die Taste SEL (Auwahl), um die Einstellung abzuschließen.

Um den Sendungssuchlauf zu deaktivieren, wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt 4 die Einstellung „Off“ aus, indem Sie den Drehregler entgegen dem Uhrzeigersinn drehen.

Automatische Uhreinstellung

Bei Auslieferung ab Werk ist die Uhr, die in dieses Gerät integriert ist, so eingestellt, daß sie die Uhrzeit automatisch unter Verwendung der im RDS-Signal enthaltenen Uhrzeitdaten CT (Uhrzeit) korrigiert.

Wenn Sie die automatische Uhreinstellung nicht wünschen, befolgen Sie das nachstehende Verfahren.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite 28.
  1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.
  2 Drücken Sie ▲ (Nach-oben) oder ▼ (Nach-unten) mehrfach hintereinander, bis „Clock“ als PSM-Kategorie angezeigt wird (erscheint links im Display).
  3 Drücken Sie die Taste ▶▶▶ | ▲ oder ◀◀◀ ▼ um die Funktion „Auto Adj (instellung)“ auszuwählen.

4 Drehen Sie den Steuerregler entgegen dem Uhrzeigersinn, um „Off“ auszuwählen. Die automatische Uhreinstellung ist jetzt deaktiviert.
5 Drücken Sie die Taste SEL (Auwahl), um die Einstellung abzuschließen.

Wenn Sie die Uhreinstellung erneut aktivieren möchten, wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt 4 die Einstellung „On“ aus, indem Sie den Drehregler im Uhrzeigersinn drehen.

Hinweis:

Derselbe Sender muß mindestens 2 Minuten lang eingestellt bleiben, nachdem "Auto Adj" auf "On" gesetzt wurde. Anderenfalls kann die Uhrzeit nicht eingestellt werden. (Das Gerät benötigt etwa 2 Minuten, um die CT-Daten im RDS-Signal zu erfassen).

PTY-Codes

News: Nachrichten

Affairs: Nachrichtenmagazin/Aktuelle Themen

Info: Ratgeber aller Art

Sport: Sport

Educate: Bildungsprogramme

Drama: Hörspiel

Culture: Kulturereignisse (regional/überregional)

Science: Wissenschaft und Technik

Varied: Gemischte Programme (Komödien, Feiern usw.)

POP M: Popmusik

Rock M: Rockmusik

Easy M: Leichte Unterhaltungsmusik

Light M: Leichte Musik

Classics: Klassische Musik

Other M: Sonstige Musik

Weather: Wettermeldungen

Finance: Finanz-Themen, Wirtschaftsmeldungen usw.

Children: Kindersendungen

Social: Soziale Themen

Religion: Sendungen mit religiösen, philosophischen Themen, Gottesdienste usw.

Phone In: Hörermeinungen (Telefonumfragen, Befragungen usw.)

Travel: Reiseimagazine, Reiseberichte, Reiseangebote usw.

Leisure: Sendungen für Freizeitgestaltung und Hobbies (Garten, Kochen, Angeln usw.)

Jazz: Jazzmusik

Country: Countrymusik

Nation M: Unterhaltungsprogramme in einer Fremdsprache

Oldies: Schlageroldies

Folk M: Volksmusik

Document: Dokumentationen und Themenmagazine

JVC d/s ATT 8.5 JP - LM1000 R R-DS TYPE: 367=888=4008 DAS 7 80 8 90 9 10 NT 9 11 FRT 9 12 NO T 5 M R/W/N CO/CD=00 1 = 2 3 = 4 5 = 6

Abspielen einer CD

1 Öffnen Sie den Bedienblende.

2 Eine Disc in den Ladeschlitz einschieben.

Das Gerät schaltet sich ein, zieht die Disc ein und startet die Wiedergabe automatisch.

3 Das Bedienteil wieder von Hand nach oben klappen.

Im Display wird oben der Name der Signalquelle angezeigt....

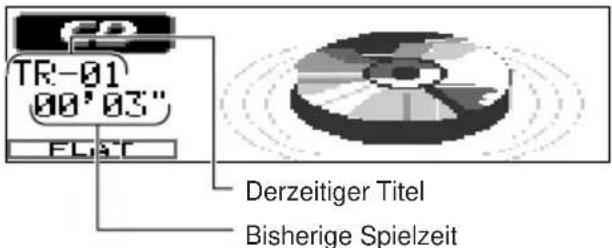

Gesamttitelzahl/Gesamtspielzeit

CD TR-01 00'03" FLATC Derzeitiger Titel Bisherige Spielzeit

Alle Titel werden wiederholt wiedergegeben, bis Sie die Wiedergabe beenden.

Hinweise:

• Wenn sich bereits eine Disc im Ladeschlitz befindet, wird die CD wiedergegeben, wenn „CD“ als Signalquelle ausgewählt wird.
• Wenn Sie eine Disc falsch herum einlegen, wird sie automatisch ausgeworfen (sofern die Bedienungsblende geöffnet ist). Wenn die Bedienungsblende geschlossen ist, werden „Please Eject“ angezeigt.
• Wenn Sie Signalquelle ändern, wird die wiedergabe der CD ebenfalls gestoppt (allerdings wird die Disc nicht ausgeworfen). Wenn Sie das nächste Mal „CD“ als Signalquelle auswählen, wird die CD an derselben Stelle wiedergegeben, an der Sie die Wiedergabe gestoppt haben.

Zum Beenden des Abspielens und Auswerfen der Disc

Drücken Sie die Taste ▲.

Die CD-Wiedergabe wird gestoppt, und die Steuerblende öffnet sich. Die Disc wird anschließend automatisch aus dem Ladeschlitz ausgeworfen. Wenn Sie als Signalquelle wählen, wird die CD-Wiedergabe ebenfalls gestoppt (allerdings wird die Disc hierbei nicht ausgeworfen).

Hinweise:

• Wird die ausgeworfene Disc nicht innerhalb von 15 Sekunden entnommen, wird die Disc automatisch wieder in den Ladeschlitz eingefahren, um sie vor Staub zu schützen. (Die CD wird diesmal jedoch nicht abgespielt).
• Sie können die Disc auswerfen lassen, indem Sie das Gerät ausschalten.

Finden eines Titels oder einer bestimmten Abschnittes auf einer CD

Zum schnellen Vor- oder Rücklauf des Titels

Drücken Sie die Taste ▶▶▶ I für einen schnellen Vorlauf des Titels und halten, während eine Disc abgespielt wird.

Drücken Sie die Taste für einen Rücklauf des Titels und halten, während eine Disc abgespielt wird.

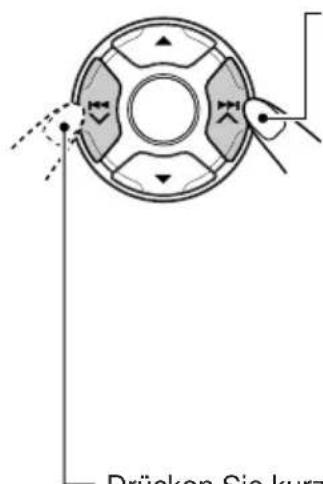

So springen Sie zu den nächsten oder vorherigen Titels

Drücken Sie kurz

Drücken Sie kurz die Taste ▶▶1 Während eine Disc wiedergegeben wird, um an den Anfang des nächsten Titels zu springen. Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Anfang des jeweils nächsten Titels gesucht und wiedergegeben.

Drücken Sie kurz die Taste ◀◀◀ ▼ während eine Disc wiedergegeben wird, um an den Anfang des aktuellen Titels zu springen. Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Anfang des jeweils vorherigen Titels gesucht und wiedergegeben.

Zum direkten Anwählen eines bestimmten Titels

7 EQ 8 MO 9 10 INT 11 RPT 12 RND 1- >2 3- >4 5- >6

Die Nummerntaste, die der Titelnummer entspricht drücken, um sein Abspielen zu beginnen.

• Zum Wählen einer Titelnummer von 1 – 6: 1 (7) – 6 (12) kurz drücken.
• Zum Wählen einer Titelnummer von 7 – 12: 1 (7) – 6 (12) drücken und länger als 1 Sekunde halten.

Wählen der CD- Abspielbetriebsarten

So geben Sie Titel in zufälliger Reihenfolge wieder (Wiedergabe in zufälliger Reihenfolge)

Sie können alle Titel der disc in zufälliger Reihenfolge wiedergeben.

MODE M ↓ 12 RND 6

1 Drücken Sie die Taste MODE (M), um den Funktionsmodus zu aktivieren, während eine Disc wiedergegeben wird. „Mode“ wird im Displays angezeigt.

2 Drücken Sie RND (Zufall), solange „Mode“ im Display angezeigt wird, so dass die Anzeige RND im Display hervorgehoben wird. Wenn Sie RND mehrfach hintereinander drücken, werden „Random On“ und „Random Off“ abwechselnd im Display eingeblendet.

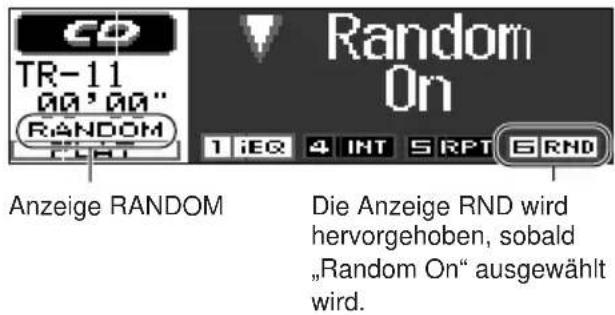

CD TR-11 "00'00" RANDOM FIRST Random On 1 iEQ 4 INT SRPT GRND Anzeige RANDOM Die Anzeige RND wird hervorgehoben, sobald „Random On“ ausgewählt wird.

Wenn die Wiedergabe in zufälliger Reihenfolge aktiviert worden ist, leuchtet die Anzeige RANDOM im Display, und es wird der Titel wiedergegeben, der durch eine Zufallsfunktion ausgewählt wurde.

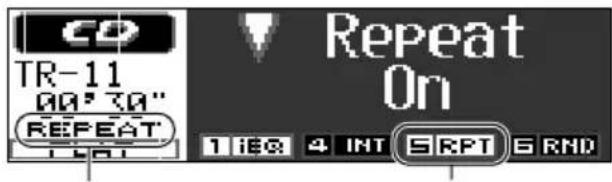

So geben Sie Titel wiederholt wieder (Wiederholte Wiedergabe)

Sie können den aktuellen Titel wiederholt wiedergeben.

1 Drücken Sie die Taste MODE (M), um den Funktionsmodus zu aktivieren, während eine Disc wiedergegeben wird. „Mode“ wird im Displays angezeigt.

2 Drücken Sie RPT (Wiederholung), solange „Mode“ im Display angezeigt wird, so dass die Anzeige RPT im Display hervorgehoben wird. Wenn Sie RPT mehrfach hintereinander drücken, werden „Repeat On“ und „Repeat Off“ abwechselnd im Display eingeblendet.

Die Anzeige RPT wird hervorgehoben, sobald „Repeat On“ ausgewählt wird.

Wenn die wiederholte Wiedergabe aktiviert worden ist, leuchtet die Anzeige REPEAT im Display.

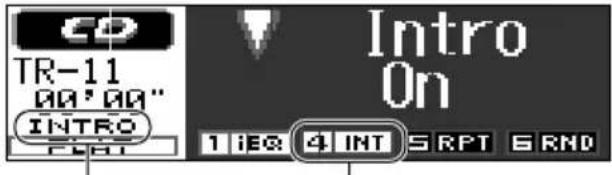

So spielen Sie Titel an (Anspielfunktion)

Die ersten 15 Sekunden aller Titel können nacheinander wiedergegeben werden.

1 Drücken Sie die Taste MODE (M), um den Funktionsmodus zu aktivieren, während eine Disc wiedergegeben wird. „Mode“ wird im Displays angezeigt.

2 Drücken Sie INT (Anspielen), solange „Mode“ im Display angezeigt wird, so dass die Anzeige INT im Display hervorgehoben wird. Wenn Sie INT mehrfach hintereinander drücken, werden „Intro On“ und „Intro Off“ abwechselnd im Display eingeblendet.

CD TR-11 00'00" INTRO On 1 iEQ 4 INT SRPT GRND

Anzeige INTRO

Die Anzeige INT wird hervorgehoben, sobald „Intro On“ ausgewählt wird.

Wenn die Anspielfunktion aktiviert worden ist, leuchtet die Anzeige INTRO im Display.

Unterdrücken des CD-Auswurfs

Sie können den disc-Auswurf blockieren und eine CD im Ladeschlitz verriegeln.

Halten Sie die Taste CD/CD-CH gedrückt, und drücken Sie die Taste ⏻/1 ATT länger als 2 Sekunden.

„No Eject“ wird etwa 5 Sekunden im Display lang angezeigt. Die Disc ist damit verriegelt und kann nicht ausgeworfen werden.

Wenn Sie die Verriegelung aufheben wollen, drücken Sie die Taste 3840ATTänger als 2 Sekunden, während Sie die Taste CD/CD-CH gedrückt halten.

„Eject OK“ blinkt etwa 5 Sekunden lang im Display, und die Verriegelung der Disc wird aufgehoben.

Ändern der Displaydarstellung

Wenn Sie DISP (D) drücken, können Sie die Informationen ändern, die im Display angezeigt werden.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die Displaydarstellung wie folgt:

Darstellung mit großem Animationsbereich

CD TR-01 00'03" FLAT

iEQ modus (siehe Seite 25)

Darstellung mit Uhrzeit

CD TR-01 00'03" FLST 0:30

Darstellungen mit kleinem Animationsbereich 1

CD TR-01 00'03" 0:30 FLAT

Darstellungen mit kleinem Animationsbereich 2

DISC #1'S / MAR TR-01 00'03" 0:30 FLAT

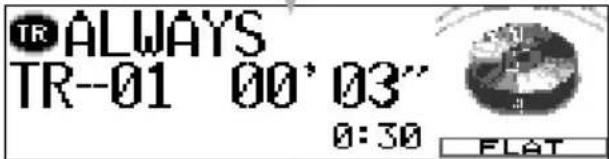

Darstellungen mit kleinem Animationsbereich 3

TR ALWAYS TR--01 00'03" 0:30 FLAT

Darstellungen mit kleinem Animationsbereich 4

DISC #1'S / MAR TR 01 ALWAYS 0:30 FLAT

Hinweise:

• Wenn der CD-Name/Künstler angezeigt wird, leuchtet die Anzeige DISC. Wenn der Titelname angezeigt wird, leuchtet die Anzeige TR.
• Wenn die Informationen nicht insgesamt angezeigt werden können, wird ein Bildlauf im Display durchgeführt. Einige Zeichen oder Symbole können im Display nicht dargestellt werden (statt dessen wird ein Leerzeichen oder ein Ersatzzeichen angezeigt).
• Wenn der Audio-CD kein Name zugewiesen wurde, wird „NO NAME“ angezeigt.
  Siehe Seite 35 wird beschrieben, wie Sie einer konventionellen CD einen Namen zuweisen.
• Wenn kein CD-Name/Künstler oder kein Titelname für die CD-Text aufgezeichnet wurde, wird „NO NAME“ angezeigt.

Klang-Einstellschritte

Sie können das Klangbild wie gewünscht einstellen.

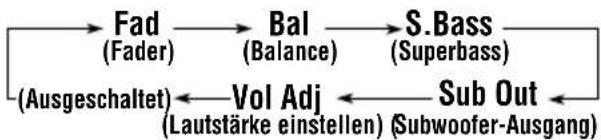

1 Die einzustellende Position wählen.

SEL

Wenn Sie diese Taste mehrfach hintereinander drücken, ändern sich die einstellbaren Funktionen wie folgt:

Anzeige Zutun: Bereich
Fad^*1	Einstellen des R06 (Nur hinten) vorderen und | hinteren F06 (Nur vorne)Lautsprecherausgleichs.
Bal Einstellen des L06 (Nur links)linken und rechten |Lautsprecheraus- R06 (Nur rechts)gleichs.
S. Bass^*2	Einstellen der Tiefen	00 (min.)|08 (max.)
Sub Out^*3	Hier können Sie den Ausgangspegel und die Grenzfrequenz für den Subwoofer ändern.	00 (min.)|12(max.)Low/Mid/High
Vol Adj^*4	Hier können Sie den Eingangspegel für jede Signalquelle ändern und speichern.	-12 (min.)|+12(max.)

*1 Wenn Sie eine Anlage mit zwei Lautsprechern verwenden, setzen Sie den Ausblender auf „00“.

^*2 Die Bassfülle wird unabhängig davon aufrechterhalten, wie gering Sie die Lautstärke einstellen.

^*3 Diese Einstellung ist nur bei angeschlossenem Subwoofer wirksam.

*4 Wenn Sie den Eingangspegel an den UKW-Lautstärkepegel anpassen, brauchen Sie die Lautstärke nicht jedes Mal zu ändern, wenn Sie die Signalquelle wechseln. Diese Einstellung wird für jede Signalquelle mit Ausnahme von UKW gespeichert.

2 Lautstärkekontur einstellen.

Um den Pegel anzuheben.

Um den Pegel abzusenken.

Einstellen von Fader und Balance —Fad, Bal:

Sie können diese beiden Einstellungen gleichzeitig vornehmen. Achten Sie hierbei auf die Anzeige im Display.

• Drücken Sie ▲ (Nach-oben) oder ▼ (Nachunten) um den Fader einzustellen.
• Drücken Sie ▶▶▶ oder ◀◀◀ um die Balance einzustellen.

Einstellen des Subwoofer-Ausgangs —Sub Out:

Sie können auch die Grenzfrequenz je nach angeschlossenem Subwoofer auswählen:

• Drücken Sie ▶▶I ∧ oder ◀◀◀ ∨ um „Low“, „Mid“ oder „High“ auszuwählen.
  Low: Frequenzen über 50 Hz werden nicht an den Subwoofer übertragen.
  Mid: Frequenzen über 80 Hz werden nicht an den Subwoofer übertragen.
  High: Frequenzen über 115 Hz werden nicht an den Subwoofer übertragen.

Auswählen der vorprogrammierten Klangmodi (iEQ: i-equalizer)

Sie können einen vorprogrammierten Klangmodus auswählen, der für das wiederzugebende Musikgenre geeignet ist.

- Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn die Einstellung abgebrochen wird, bevor Sie sie fertiggestellt haben, beginnen Sie erneut mit Schritt 1.

1 Drücken Sie die Taste MODE (M).

„Mode“ wird im Displays angezeigt.

2 Drücken Sie EQ (equalizer), solange „Mode“ im Display angezeigt wird.

Das zuletzt ausgewählte Klangbild wird aufgerufen.

Beispiel: Die Einstellung „Flat“ wurde zuvor ausgewählt

3 Wählen Sie den gewünschten Klangmodus aus.

Wenn Sie den Drehregler drehen, ändern sich die Klangmodi wie folgt:

Flat □ Hard Rock □ R&B*□ Pop □ Jazz □ Dance Music □ Country □ Reggae □ Classic □ User 1 □ User 2 □ User 3 □ (zurück zum Anfang)

* Rhythmus und Blues

Wenn Sie den Klangmodus deaktivieren möchten, wählen Sie in Schritt 3 die Einstellung „Flat“ aus.

Hinweis:

Siehe Seite 27 finden Sie Informationen über die Voreinstellungen für jeden Klangmodus.

Speichern Ihrer eigenen Klangeinstellungen

Sie können die Klangbetriebsarten nach eigenem Geschmack anpassen und diese Einstellungen im Speicher sichern (User 1, User 2 und User 3).

- Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn die Einstellung abgebrochen wird, bevor Sie sie fertiggestellt haben, beginnen Sie erneut mit Schritt 1.

1 Drücken Sie die Taste MODE (M).

„Mode“ wird im Displays angezeigt.

2 Drücken Sie EQ (equalizer), solange „Mode“ im Display angezeigt wird.

3 Wählen Sie den Klangmodus aus, der angepasst werden soll.

Beispiel: Die Einstellung „R & B“ wurde ausgewählt

4 Aktivieren Sie den Klangeinstellungsmodus.

SEL

Im Display wird der folgende Einstellungsbildschirm angezeigt.

FORTSETZUNG AUF DER NÄCHSTEN SEITE

5 Nehmen Sie die gewünschten Einstellungen vor. Greifen Sie hierzu auf die Tabelle „Klangeinstellungswerte“ zurück.

SEL Für Einstellungen verwendete Tasten

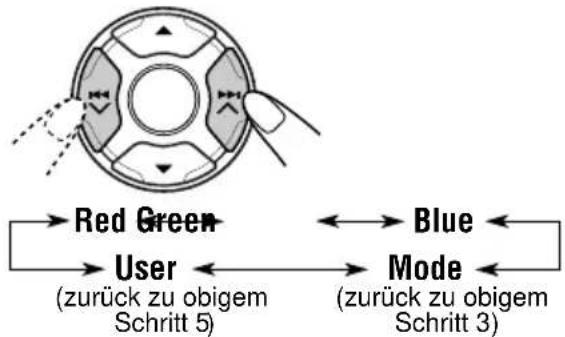

1) Drücken Sie ▶▶| ∧ oder ◀◀◀ ∨ um das Frequenzband auszuwählen—Low, Mid oder High.
2) Drehen Sie den Drehregler, um die Mittenfrequenz für dieses Band auszuwählen.
3) Drücken Sie ▲ (Nach-oben) oder ▼ (Nach-unten) um den Pegel für das ausgewählte Band einzustellen.
4) Drücken Sie SEL (Auswahl) um den Einstellungsmodus für den Q-Pegel (Bandbreite) für dieses Band zu aktivieren.
5) Drehen Sie den Drehregler Q-Pegel um den Q-Pegel für das ausgewählte Band einzustellen.
6) Wiederholen Sie Schritt 1) bis 5), um die anderen Frequenzbänder zu ändern.

6 Beenden Sie den Klangeinstellungsmodus.

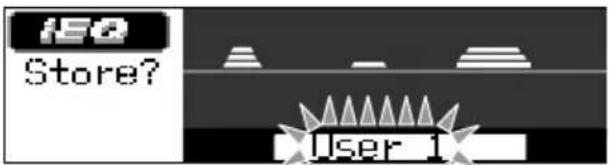

In der Bestätigungsmeldung wird abgefragt, ob Sie die Einstellungen speichern möchten.

iEQ Store? User i

Wenn Sie die Einstellungen verwerfen möchten, drücken Sie eine beliebige Taste außer SEL (Auswahl).

7 Wählen Sie einen der benutzerdefinierten Klangmodi aus (User 1, User 2, User 3).

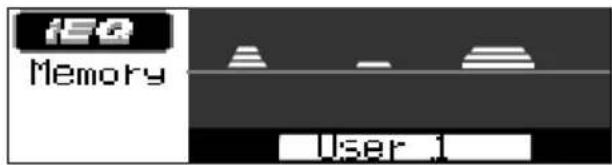

8 Speichern Sie die Einstellungen unter dem ausgewählten benutzerdefinierten Klangmodus.

S圈

IEQ Memory User 1

Beispiel: Wenn die Einstellung „User 1“ wurde ausgewählt

Klangeinstellungswerte

	Auswahlmöglichkeiten
Band	Low Mid	High
Mittenfrequenz	50 Hz 700 Hz 8 kHz80 Hz 1 kHz 12 kHz120 Hz 2 kHz
Q(Bandbreite)	Q1 (min.) Q1 (min.)|| (unver-Q4 (max.) Q2 (max.) änderlich)		——
Pegel	-06 (min.)|+06 (max.)	-06 (min.)|+06 (max.)	-06 (min.)|+06 (max.)

Aktivieren des Pegelmessers

Die Pegelmesser können im Display angezeigt werden, wenn eine Signalquelle wiedergegeben wird. Das Gerät ist mit drei Darstellungen für den Pegelmesser ausgestattet.

- Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn die Einstellung abgebrochen wird, bevor Sie sie fertiggestellt haben, beginnen Sie erneut mit Schritt 1.

1 Drücken Sie MODE (M).

„Mode“ wird im Display angezeigt.

2 Drücken Sie EQ (equalizer) zweimal, solange „Mode“ im Display angezeigt wird.

Die zuletzt ausgewählte Pegelanzeige wird angezeigt.

3 Wählen Sie die gewünschte Darstellung für den Pegelmesser aus.

Wenn Sie den Drehregler drehen, ändert sich der Pegelmesser wie folgt:

Pegelmessers 1:

Der Audiopegelmesser zeigt Werte von unten nach oben an.

LEVEL 1

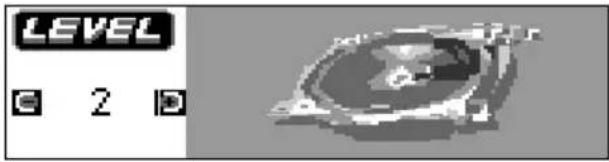

Pegelmessers 2:

Der Lautsprecher auf der Anzeige schwingt in Abhängigkeit des Audio-Eingangspegels.

LEVEL 2

Pegelmessers 3:

Es wird ein Audiopegelmesser für den linken und den rechten Kanal angezeigt.

- Wenn die Darstellung mit kleinem Animationsbereich ausgewählt ist, kann nur ein Audiopegelmesser angezeigt werden.

LEVEL 3

In der nachstehenden Liste finden Sie die Werte, die für die einzelnen Klangmodi voreingestellt sind (siehe auch Seite 25).

Klangmodi	Voreingestellt
	Low Mid High
	Mfreq. Q (Breite) Pegel Mfreq. Q (Breite) Pegel Mfreq. Pegel
Flat 50 Hz Q1	+00 700 Hz Q1 +00		8 kHz	+00
Hard Rock	80 Hz	Q2	+03	700 Hz	Q1	+00	8 kHz	+02
R & B	80 Hz Q3 +03		2 kHz Q2	+01 12 kHz +03
Pop	120 Hz Q1 +02		2 kHz Q2	+01 12 kHz +02
Jazz	80 Hz	Q1	+03	1 kHz	Q1	+01	8 kHz	+03
Dance Music	50 Hz Q2 +04 700 Hz Q1 -02			8 kHz	+01
Country	50 Hz Q4 +02 700 Hz Q1 +00			12 kHz +02
Reggae	80 Hz Q1 +03		2 kHz Q2	+02 12 kHz +02
Classic	120 Hz	Q1	+03	1 kHz	Q1	+00	8 kHz	+02
User 1	50 Hz	Q1	+00	700 Hz	Q1	+00	8 kHz	+00
User 2	50 Hz	Q1	+00	700 Hz	Q1	+00	8 kHz	+00
User 3	50 Hz	Q1	+00	700 Hz	Q1	+00	8 kHz	+00

Ändern der allgemeinen Einstellungen (PSM)

Sie können die auf der folgenden Seite aufgelisteten Elemente ändern, indem Sie den Präferenzeinstellungsmodus (PSM) verwenden.

• Die PSM-Optionen sind in fünf Kategorien unterteilt—„Disp (Display)“, „Clock“, „Tuner“, „Color“ und „Audio“.

Grundverfahren

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seiten 29 und 30).

SIL

2 Drücken Sie ▲ (Nach-oben) oder ▼ (Nach-unten) mehrfach hintereinander, bis die gewünschte PSM-Kategorie links im Display angezeigt wird.

3 Wählen Sie das PSM-Element, das Sie einstellen möchten.

4 Stellen Sie die gewählte PSM-Funktion ein.

5 Wiederholen Sie Schritt 2 bis 4, um gegebenenfalls weitere PSM-Einstellungen zu ändern.

6 Bestätigen Sie die Einstellung.

SEL

So stellen Sie die Uhr—Clock Hr, Clock Min, 24H/12H

Sie können die Uhr nur mithilfe des PSM-Reglers stellen.

- Sie können entweder das 12-Stunden- oder das 24-Stunden-Format auswählen.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.

2 Drücken Sie ▲ (Nach-oben) oder ▼ (Nach-unten) mehrfach hintereinander, bis „Clock“ als PSM-Kategorie angezeigt wird (erscheint links im Display).

3 Drücken Sie ▶▶▶ I ▲ oder ◀◀◀ ▼ um „Clock Hr (Stunden)“ auszuwählen.

4 Drehen Sie den Drehregler, um die Stunden einzustellen.

5 Drücken Sie ▶▶▶ I ▲ oder ◀◀◀ ▼ um „Clock Min (Minute)“ auszuwählen.

6 Drehen Sie den Drehregler, um die Minuten einzustellen.

7 Drücken Sie ▶▶▶ I ▲ oder ◀◀◀ ▼ um „24H/12H“ auszuwählen.

8 Drehen Sie den Drehregler, um entweder „24Hours“ oder „12Hours“ auszuwählen.

9 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Präferenzeinstellungsmodus (PSM) punkt

Die PSM-Optionen sind in fünf Kategorien unterteilt—„Disp (Display)“, „Clock“, „Tuner“, „Color“ und „Audio“. Wenn Sie eine gewünschte Option auswählen möchten, müssen Sie zunächst die Kategorie auswählen, in der die gewünschte Option aufgelistet ist.

		AuswahlmöglichkeitenAnzeige		Einstellung ab Werk	Siehe Seite
Disp (Display)	MovieDemo Filmdemonstration Interval 8,	30 Interval ↔ Off↑ All Time ↔
	SRC Anime Signalquellenanimation On Off On 30
	Scroll Bildlaufmodus einmal	Once ↔ Auto↑ Off ↔		Once 30
	Dimmer Dimmerfunktion	Auto ↔ Off↑ On ↔		Auto 31
	Contrast Kontrast	1 — 10		5	31
	LCD Type Displaytyp	Positive ↔ Negative↑ Auto ↔		Positive	31
	Font Type Schriftart	1	2	1	31
Clock (Uhrzeit)	Clock Hr Stundeneinstellung	0 —12 (24)		0 (0:00)	28
	Clock Min Minuteneinstellung	00 —59		00 (0:00)	28
	24H/12H 24/12-Std. Einstellung	12Hours	24Hours	24Hours	28
	Auto Adj Automatische Uhrzeiteinstellung	On Off On 19
Tuner	PTY Stnby PTY-Bereitschaft	Off → 29 Programmsparten(siehe Seite 19)		Off 16
	AF-Regn'l Alternativfrequenz-/Regionalempfang	AF ↔ AF Reg↑ Off *1 ↔		AF 15
	TA Volume Verkehrsfunkmeldungs-Lautstärke	Volume 0 — Volume 50		Volume 20	18
	P-Search Sendungsuchlauf	On Off Off 18
	IF Filter Zwischenfrequenzfilter	Auto	Wide	Auto	31
	DAB AF*2 Alternativfrequenzsuche	On Off On 45

*1 Wird nur bei angeschlossenem „DAB AF“ ist die Einstellung „Off“ aktiviert.
^*2 Wird nur bei angeschlossenem DAB-Tuner angezeigt.

			AuswahlmöglichkeitenAnzeige		Einstellung ab Werk	Siehe Seite
Color (Farb)	Mode Farbmodus Source 32		Source	User
	Source*3 Signalquellenfarbe auswählen		Weitere Einzelheiten All finden Sie auf Seite 32		Source 32
	AllSource*4(Ausgewählte Signalquelle)		Weitere Einzelheiten Every finden Sie auf Seite 32		32
	User*5 Benutzerdefinierte Farbe auswählen		Day	Night	Day	34
	Red*5 Rot		0 — +11		Day:+7 / Night:+5	34
	Green*5 Grün		0 — +11		Day:+7 / Night:+5	34
	Blue*5 Blau		0 — +11		Day:+7 / Night:+5	34
Audio	Beep Tastensignalton		On	Off	On	31
	Ext Input*6 Externen Komponente		Changer	Line In	Changer	31
	Telephone Telefonstummschaltung		Off → Muting1 → Muting2 ←		Off 31

*3 Wird nur bei angeschlossenem „Mode“ ist die Einstellung „Source“ aktiviert.
*4 Was hier angezeigt wird—Name der Signalquelle—hängt von der Einstellung unter „Source“ ab.

So aktivieren Sie die Filmdemonstration —MovieDemo

Werksseitig ist die Filmdemonstration aktiviert („Interval“ ist ausgewählt).

• Interval: Wenn das Gerät etwa 20 Sekunden inaktiv ist, werden die Filmdemonstration und die Signalquelle abwechselnd im Display angezeigt.
• All Time: Wenn das Gerät 20 Sekunden inaktiv ist, wird die Filmdemonstration automatisch gestartet.
• Off: Die Filmdemonstration wird deaktiviert.

So wählen Sie die Animation des Signalquellenwechsels im Display aus —SRC Anime

Wenn Sie die Signalquelle ändern, wird die Animation des Signalquellenwechsels im Display angezeigt. Wenn Sie diese Animation nicht wünschen, können Sie sie deaktivieren.

• On: Die Animation des Signalquellenwechsels wird unmittelbar nach der Signalquelle angezeigt.
• Off: Die Animation des Signalquellenwechsels wird deaktiviert.

*5 Wird nur bei angeschlossenem „Mode“ ist die Einstellung „User“ aktiviert.
*6 Wird nur dann angezeigt, wenn eine der folgenden Signalquellen ausgewählt ist – FM, AM und CD.

So wählen Sie den Displaymodus für die durchlaufende Textanzeige und den DAB-Text—Scroll

Sie können den Displaymodus für die durchlaufende Textanzeige zur Anzeige von CD-Informationen und DAB-Radiotext (DLS: Dynamic Label Segment) auswählen.

• Once: Während der Anzeige der CD- Informationen: läßt die CD- Informationen nur einmal durch die Anzeige laufen. Während der Anzeige des DAB-Texts: läßt den detaillierten DAB-Text nur einmal durch die Anzeige laufen.
  • Auto: Während der Anzeige der CD-Informationen: läßt den Text alle 5 Sekunden durch die Anzeige laufen. Während der Anzeige des DAB-Texts: zeigt den detaillierten DAB-Text an.
• Off: Während der Anzeige der CD- Informationen: bricht die durchlaufende Textanzeige ab. Während der Anzeige des DAB-Texts: zeigt nur Überschriften, falls verfügbar.

So wählen des Abblendmodus—Dimmer

Wenn Sie die Autoscheinwerfer einschalten, wird das Display automatisch abgeblendet (automatische Abblendung).

• Auto: Die automatische Abblendung wird aktiviert.
- Off: Die automatische Abblendung wird deaktiviert.
- On: Das Display wird immer abgeblendet.

Hinweis:

Die automatische Abblendfunktion, mit der dieses Gerät ausgestattet ist, funktioniert möglicherweise bei einigen Fahrzeugen nicht korrekt, insbesondere bei solchen, die einen Abblendregler besitzen. Ist dies der Fall, stellen Sie den Abblendmodus auf „On“ oder „Off“.

So stellen Sie den Displaykontrast ein —Contrast

Sie können den Displaykontrast zwischen „1“ (dunkel) bis „10“ (hell) einstellen.

So wählen Sie die Displaybeleuchtung aus —LCD Type

Sie können die Displaybeleuchtung nach Ihrem Geschmack auswählen.

• Auto: Die positive Displaybeleuchtung wird tagsüber ausgewählt (wenn die Scheinwerfer ausgeschaltet sind), und die negative Displaybeleuchtung wird nachts aktiviert (wenn die Scheinwerfer eingeschaltet sind).

- Positive: Positive (normale)
Displaybeleuchtung.

- Negative: Negative Displaybeleuchtung.

So wählen Sie eine Schriftart für das Display aus—Font Type

Sie können die Schriftart wechseln, die im Display verwendet wird „1“ oder „2“ aus.

So ändern Sie die Trennschärfe des UKW-Tuners—IF Filter

In einigen Sendebereichen können sich benachbarte Sender gegenseitig stören. Wenn diese Störungen auftreten, wird möglicherweise Rauschen wiedergegeben.

- Auto: Wenn diese Störung auftritt, erhöht das Gerät automatisch die Trennschärfe des Tuners, so daß das Rauschen reduziert wird. (Der Stereoeffekt geht dabei jedoch verloren).

- Wide: Die Wiedergabe unterliegt Störungen durch benachbarte Sender, aber die Klangqualität wird nicht verschlechtert, und der Stereoeffekt geht nicht verloren.

Ein- oder Ausschalten des Tastensignaltons—Beep

Sie können den Tastensignalton deaktivieren, wenn Sie nicht möchten, daß ein Signalton ertönt, wenn Sie eine Taste drücken.

• On: Der Tastensignalton wird aktiviert.
• Off: Der Tastensignalton wird deaktiviert.

So wählen der zu verwendenden externen Komponente—Ext Input

Sie können die externe Komponente an die Buchse für den CD-Wechsler auf der Geräterückseite mit Hilfe des Eingangsadapters KS-U57 (der nicht zum Lieferumfang gehört) anschließen. Um die externe Komponente als Wiedergabesignalquelle für dieses Gerät verwenden zu können, müssen Sie auswählen, welche Komponente—CD-Wechsler oder externe Komponente—verwendet werden soll.

• Changer: Der CD-Wechsler wird verwendet.
• Line In: Es wird eine andere externe Komponente als der CD-Wechsler verwendet.

Hinweis:

Im Einbau/Anschlußanleitung (separater Band) finden Sie Informationen, wie der Eingangsadapter KS-U57 und die externe Komponente angeschlossen werden.

So wählen Sie die Telefonstummschaltung —Telephone

Dieser Modus wird verwendet, wenn ein Funktelefon angeschlossen ist. Wählen Sie in Abhängigkeit vom verwendeten Telefonsystem entweder die Einstellung „Muting1“ oder „Muting2“.

- Muting1: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann.

- Muting2: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann.

- Off: Die Telefonstummschaltung wird deaktiviert.

Ändern der Displayfarbe

Sie können die Displayfarbe nur mithilfe des PSM-Reglers stellen. Wenn Sie „Source“ als Einstellung für „Mode“ (Farbmodus), Sie können Ihre Lieblingsfarbe für jede einzelne Signalquelle (oder für alle Signalquellen) auswählen.

Hinweis:

Wenn „User“ für die Einstellung „Mode“ gewählt wird, können Sie Ihre eigenen Farben einstellen und speichern. Sie auf Seite 34.

Festlegen der gewünschten Farbe für jede einzelne Signalquelle—Source

Sobald Sie die Farbe für jede einzelne Signalquelle (oder für alle Signalquellen) festgelegt haben, leuchtet das Display in der ausgewählte Farbe, wenn die Signalquelle ausgewählt wird.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seiten 29 und 30).

2 Drücken Sie ▲ (Nach-oben) oder ▼ (Nach-unten) mehrfach hintereinander, bis „Color“ als PSM-Kategorie links im Display angezeigt wird.

3 Wählen Sie „Mode“ aus.

Aktuell unter „Mode“ ausgewählte Einstellung

4 Wählen Sie „Source“ als die Einstellung für „Mode“ (Farbmodus) aus.

Durch Drehen des Drehreglers werden die Einstellungen für „Mode“ zwischen „Source“ und „User“ hin- und hergeschaltet.

SEL

Source User

5 Aktivieren Sie den Auswahlmodus für Signalquellen.

Aktuell unter „Source“ ausgewählte Einstellung

6 Wählen Sie die Signalquelle aus, für die Sie die Displayfarbe festlegen möchten.

Wenn Sie den Drehregler drehen, ändern sich die Signalquellennamen wie folgt:

*1 Wenn Sie „AllSource“ auswählen, können Sie allen Signalquellen dieselbe Farbe zuweisen.
^*2 Wird nur ausgewählt, wenn diese Komponenten angeschlossen sind.

7 Aktivieren Sie den Farbauswahlmodus.

8 Wählen Sie die Displayfarbe aus.

Wenn Sie den Drehregler drehen, ändern sich die Farben wie folgt:

*1 Wenn Sie „Every“ auswählen, ändert sich die Farbe alle zwei Sekunden (es werden alle oben aufgelisteten Farben mit Ausnahme der benutzerdefinierten Farbe („User“) angezeigt).
*2 Wenn Sie „User“ auswählen, kann eine der Originalfarben „Day“ oder „Night“ je nach Einstellung ausgewählt werden, die unter „User“ aktiviert wurde.

9 Wiederholen Sie die Schritte 5 bis 8, um die Farbe für die einzelnen Signalquellen auszuwählen (wenn Sie in Schritt 6 nicht „AllSource“ ausgewählt haben.)

10 Bestätigen Sie die Einstellung.

SRL

Auswählen oder Erstellen einer eigenen Farbe—User

Sie können eigene Farben erstellen und speichern—„Day“ und „Night“, und sie als Displayfarbe für eine beliebige Signalquelle auswählen.

• Day: Kann tagsüber als benutzerdefinierte Farbe verwendet werden (wenn die Scheinwerfer ausgeschaltet sind).
• Night: Kann nachts als benutzerdefinierte Farbe verwendet werden (wenn die Scheinwerfer eingeschaltet sind).

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seiten 29 und 30).

2 Drücken Sie ▲ (Nach-oben) oder ▼ (Nach-unten) mehrfach hintereinander, bis „Color“ als PSM-Kategorie links im Display angezeigt wird.

FORTSETZUNG AUF DER NÄCHSTEN SEITE

3 Wählen Sie „Mode“ aus.

4 Wählen Sie „User“ als die Einstellung für „Mode“ (Farbmodus) aus.

5 Wählen Sie „User“ aus.

6 Wählen Sie entweder „Day“ oder „Night“ als benutzerde-finierte Farbe aus.

Wenn Sie den Drehregler drehen, werden „Day“ und „Night“ abwechselnd als benutzerdefinierte Farbe angezeigt.

• Wenn Sie die benutzerdefinierte Farbe auswählen möchten, aber die Farbe nicht anpassen möchten, fahren Sie mit Schritt 9 fort, um die Einstellung abzuschließen.
• Wenn Sie die ausgewählte benutzerdefinierte Farbe anpassen möchten, fahren Sie mit dem nächsten Schritt fort.

7 Passen Sie die ausgewählte benutzerdefinierte Farbe an.

1) Drücken Sie ▶▶▶ | ▲ oder ◀◀◀ ▼ um eine der drei Primärfarben auszuwählen—„Red“ „Green“ und „Blue“.

2) Drehen Sie den Drehregler, um die ausgewählte Primärfarbe anzupassen.

Sie können eine Anpassung im Bereich von 0 bis +11 durchführen.

3) Wiederholen Sie Schritt 1) und 2), um die anderen Primärfarben anzupassen.

8 Wiederholen Sie Schritt 6 und 7, um die anderen benutzerdefinierte Farbe anzupassen—„Day“ oder „Night“.

9 Bestätigen Sie die Einstellung.

Zuweisen von Namen für die Signalquellen

Sie können den CDs Namen zuweisen (sowohl mit diesem Gerät als auch mit dem CD-Wechsler) und den externen Komponenten.

Wenn ein Name zugewiesen wurde, erscheint dieser im Display, wenn Sie die entsprechende Auswahl treffen.

Signalquelle Maximale Zeichenanzahl
CDs* maximal 32 Zeichen(maximal 40 CDs)
Externe Komponente	maximal 8 Zeichen

* Einer CD-Text können Sie keinen Namen zuweisen.

1 Wählen Sie eine Signalquelle, der Sie einen Namen zuweisen möchten.

Wenn Sie eine

Signalquelle auswählen, wird die Stromversorgung automatisch eingeschaltet.

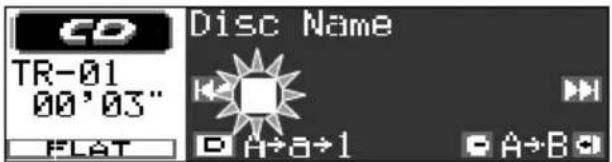

2 Drücken Sie Die Taste SEL (Auswahl) und halten Sie sie länger als 2 Sekunden gedrückt, während Sie die Taste DISP (D) drücken.

S图

CD TR-01 00'03" FLAT Disc Name A→a→1 A→B

Beispiel: Wenn sie haben „CD“ als Signalquelle gewählt

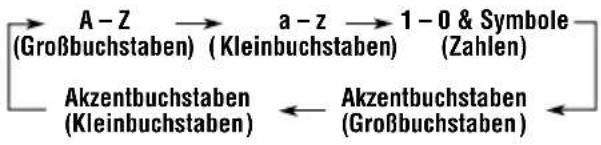

3 Wählen Sie den gewünschten Zeichensatz aus, während die erste Zeichenposition blinkt.

Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Zeichensatz wie folgt geändert:

4 Wählen Sie ein Zeichen.

SEL

• Informationen über die verfügbaren Zeichen finden Siehe Seite 49.

5 Verschieben Sie den Cursor auf die nächste (oder vorherige) Zeichenposition.

6 Wiederholen Sie die Schritte 3 bis 5, bis der Name eingegeben ist.

7 Das Verfahren abschließen, während das zuletzt ausgewählte Zeichen noch blinkt.

So löschen der eingegebenen Zeichen

Geben Sie Leerzeichen mit Hilfe des oben beschriebenen Verfahrens ein. (Informationen über die verfügbaren Zeichen finden Siehe Seite 49).

Hinweise:

- Wenn Sie versuchen, der 41. CD einen Namen zuzuweisen, können Sie den Texteingabemodus nicht aufrufen (und ein Piepton ertönt, wenn „Beep“ eingeschaltet („On“) ist, siehe Seite 31). (Löschen Sie in diesem Fall nicht mehr gewünschte Namen, bevor Sie mit der Zuweisung fortfahren).

- Wenn der CD-Wechsler angeschlossen ist, können Sie Discs im CD-Wechsler Namen zuweisen. Diese Namen werden ebenfalls im Display angezeigt, wenn Sie die Discs in dieses Gerät einlegen.

Abnehmen der Schalttafel

Sie können die Schalttafel abnehmen, wenn Sie das Fahrzeug verlassen.

Wenn Sie die Schalttafel abnehmen oder wieder einsetzen, achten Sie darauf, daß Sie die

Anschlüsse auf der Rückseite der Schaltafel und am Schalttafelhalter nicht beschädigen.

Abnehmen der Schalttafel

Bevor Sie die Schalttafel abnehmen, schalten Sie unbedingt die Stromversorgung aus.

1 Entriegeln Sie die Schalttafel.

2 Ziehen Sie die Schalttafel vom Gerät ab.

3 Legen Sie die abgenommene Schalttafel in das mitgelieferte Etui.

Anbringen der Schalttafel

1 Führen Sie die rechte Seite der Schalttafel in die Nut des Schalttafelhalters ein.

2 Drücken Sie auf die linke Seite der Schalttafel, damit sie im Schalttafelhalter einrastet.

Hinweis zum Reinigen der Anschlüsse:

Wenn Sie die Schalttafel häufig abnehmen, kann sich der Zustand der Anschlüsse verschlechtern.

Um diese Möglichkeit zu minimieren, wischen Sie die Anschlüsse in regelmäßigen Abständen mit einem Wattestäbchen oder einem Tuch ab, die zuvor mit Alkohol angefeuchtet wurden. Achten Sie darauf, daß Sie die Anschlüsse nicht beschädigen.

Wir empfehlen Ihnen, einen CD-Wechsler der Serie CH-X zusammen mit diesem Gerät zu verwenden.

Wenn Sie einen anderen JVC automatischen CD-Wechsler verwenden, fragen Sie Ihren JVC-Autoradiohändler nach entsprechenden Anschlüssen.

- Handelt es sich bei Ihrem automatischen CD-Wechsler um einen einen CD-Wechsler der Modellreihe KD-MK, benötigen Sie ein Kabel (KS-U15K) zum Anschließen an dieses Gerät.

Vor dem Betreiben Ihres automatischen CD-Wechsler:

• Siehe auch die Anleitung, die Ihrem CD-Wechsler beiliegt.
• Sind keine CD im Magazin des CD-Wechsler oder sind die CD mit der Oberseite nach unten eingelegt, erscheint „No Disc“ (keine platte) wird im Display blinkt. In diesem Fall das Magazin herausnehmen und die CD richtig einlegen.
• Erscheint „Reset 1“ – „Reset 8“ wird im Display blinkt, stimmt etwas nicht mit der Verbindung zwischen dem Gerät und dem CD-Wechsler. In diesem Fall die Verbindung überprüfen und das (die) Kabel ggf. fest anschließen. Dann die Rücksetztaste des CD-Wechsler drücken.

Abspielen der CDs

Den automatischen CD-Wechsler wählen (CD-CH).

CD/CD-CH CD CD-CH*

* Wenn Sie unter „Ext Input“ die Einstellung „Line In“ ausgewählt haben (siehe Seite 31), können Sie den CD-Wechsler nicht auswählen.

Die Wiedergabe beginnt mit dem ersten Titel der ersten disc. Sämtliche Titel aller discs werden wiedergegeben.

GPSCH 01-01 00'03" FL:ST Aktuelle CD- und Titelnummer Bisherige Spielzeit

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie CD/CD-CH drücken, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht 🔊/I ATT zu drücken.

So ändern Sie die im Display angezeigten Informationen

Drücken Sie DISP (D) mehrfach hintereinander. Weitere Informationen finden Sie unter „Ändern der Displaydarstellung“ auf Seite 23.

Hinweis:

Wenn Sie die Signalquelle wechseln oder das Gerät ausschalten, wird die Wiedergabe der CD beendet. Wenn Sie das nächste Mal „CD-CH“ als Signalquelle auswählen, wird die CD an derselben Stelle wiedergegeben, an der die Wiedergabe zuvor beendet wurde.

Finden eines Titels oder einer bestimmten Abschnittes auf einer CD

Zum schnellen Vor- oder Rücklauf des Titels

Drücken Sie die Taste ▶▶▶ I für einen schnellen Vorlauf des Titels und halten, während eine Disc abgespielt wird.

Drücken Sie die Taste ◀◀◀, für einen Rücklauf des Titels und halten, während eine Disc abgespielt wird.

So springen Sie zu den nächsten oder vorherigen Titels

Drücken Sie kurz

Drücken Sie kurz die Taste▶▶1 während eine Disc wiedergegeben wird, um an den Anfang des nächsten Titels zu springen. Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Anfang des jeweils nächsten Titels gesucht und wiedergegeben.

Drücken Sie kurz die Taste ◀◀◀ ▼ während eine Disc wiedergegeben wird, um an den Anfang des aktuellen Titels zu springen. Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Anfang des jeweils vorherigen Titels gesucht und wiedergegeben.

Wählen einer CD

Zum direkten Anwählen einer bestimmten Disc

Die Nummerntaste der jeweiligen Disc-Nummer drücken, um diese abzuspielen (während der CD-Wechsler-Wiedergabe).

7 EQ 8 MO 9 10 INT 11 RPT 12 RND 1 < >2 3 < >4 5 < >6

• Zum Wählen einer Disc-Nummer von 1 – 6: Kurz 1 (7) – 6 (12) drücken.
• Zum Wählen einer Disc-Nummer von 7 – 12: 1 (7) – 6 (12) länger als 1 Sekunde drücken und halten.

So steuern Sie die nächsten CDs oder vorherigen CDs an

Drücken Sie ▲ (Nach-oben), während eine CD wiedergegeben wird, um zur nächsten CD zu gelangen. Wenn Sie diese Taste mehrfach hintereinander drücken, wird jeweils der erste Titel der nächsten CD gesucht und wiedergegeben.

Drücken Sie ▼ (Nach-unten), während eine CD wiedergegeben wird, um zur vorherigen CD zu gelangen. Wenn Sie diese Taste mehrfach hintereinander drücken, wird jeweils der erste Titel der vorherigen CD gesucht und wiedergegeben.

So wählen Sie eine CD mithilfe der CD-Listen aus

Wenn Sie vergessen haben, welche CDs in den CD-Wechsler eingelegt sind, können Sie die CD-Liste anzeigen und eine CD in der Liste auswählen, die im Display angezeigt wird.

- Im Displayfenster können nur sechs CD-Namen gleichzeitig angezeigt werden.

1 Halten Sie während der Wiedergabe einer ▲ (Nach-oben) oder ▼ (Nach-unten) gedrückt, bis eine CD-Namen im Display angezeigt wird.

Wenn eine CD einen zugewiesenen CD-Namen besitzt, wird er auf dem Display angezeigt. Es wird jedoch kein Name und nur die CD-Nummer angezeigt, wenn die CD zum ersten Mal in diesem Gerät abgespielt wird.

2 Drücken Sie ▲ oder ▼ gedrückt, um gegebenenfalls die andere CD-Namen anzuzeigen.

3 Wählen Sie die Nummer (1 – 6) der CD aus, die wiedergegeben werden soll.

7 EQ 8 MO 9 10 INT 11 RPT 12 RND 1 >2 3 >4 5 >6

Wählen der CD- Abspielbetriebsarten

So geben Sie Titel in zufälliger Reihenfolge wieder (Wiedergabe in zufälliger Reihenfolge)

Sie können die Titel in zufälliger Reihenfolge wiedergeben.

1 Drücken Sie die Taste MODE (M), um den Funktionsmodus zu aktivieren, während eine Disc wiedergegeben wird. „Mode“ wird im Displays angezeigt.

2 Drücken Sie RND (Zufall), solange „Mode“ im Display angezeigt wird, so dass die Anzeige RND im Display hervorgehoben wird. Wenn Sie diese Taste RND mehrfach hintereinander drücken, wird die Wiedergabe in zufälliger Reihenfolge wie folgt:

Anzeige RANDOM
Anzeige RND
(Siehe folgende Tabelle).

Beispiel: Wenn die Einstellung „Random 1“ wird ausgewählt.

Modus	RND-Anziege	Zufallswiedergabe
Random 1 hoben CD, dann	Hervorge- Alle Titel der aktuellen dieTitel der the nächsten CD usw.
Random 2 Magazin.	Blinkt Alle Titel aller CDs im

Wenn die Wiedergabe in zufälliger Reihenfolge aktiviert worden ist, leuchtet oder blinkt die Anzeige RANDOM im Display.

So geben Sie Titel wiederholt wieder (Wiederholte Wiedergabe)

Sie können den aktuellen Titel oder die Titel auf der aktuellen CD wiederholt wiedergeben.

1 Drücken Sie die Taste MODE (M), um den Funktionsmodus zu aktivieren, während eine Disc wiedergegeben wird. „Mode“ wird im Displays angezeigt.

2 Drücken Sie RPT (Wiederholung), solange „Mode“ im Display angezeigt wird, so dass die Anzeige RPT im Display hervorgehoben wird. Wenn Sie diese Taste RPT mehrfach hintereinander drücken, wird die Wiedergabe in zufälliger Reihenfolge wie folgt:

CD-CH 01-01 00'03" REPEAT 1 iEQ 4 INT SRPT 5 RND Repeat 1 Anzeige REPEAT Anzeige RPT (Siehe folgende Tabelle)

Beispiel: Wenn die Einstellung „Repeat 1“ wird ausgewählt.

Modus	RPT-Anzeige	Wiedergabe-Wiederholung
Repeat 1 hoben aufgerufener) Titel.	Hervorge-Vorliegender (oder	oder
Repeat 2 vorliegenden (oder	Blinkt Alle Titel	aufgerufener) CD.

Wenn die wiederholte Wiedergabe aktiviert worden ist, leuchtet oder blinkt die Anzeige REPEAT im Display.

So spielen Sie Titel an (Anspielfunktion)

Die ersten 15 Sekunden aller Titel können nacheinander wiedergegeben werden.

1 Drücken Sie die Taste MODE (M), um den Funktionsmodus zu aktivieren, während eine Disc wiedergegeben wird. „Mode“ wird im Displays angezeigt.

2 Drücken Sie INT (Anspielen), solange „Mode“ im Display angezeigt wird, so dass die Anzeige INT im Display hervorgehoben wird. Wenn Sie die Taste INT drücken, ändert sich der Anspielabtastung wie folgt:

60-CH 01-01 00'00" INTRO Anzeige INTRO Intro 1 iEG 4 INT SRPT GRND Anzeige INT (Siehe folgende Tabelle).

Beispiel: Wenn die Einstellung „Intro 1“ wird ausgewählt.

Modus	INT-Anzeige	Titelanspielung
Intro Hervorge- Aller1 hoben eingelegten CDs.		Titel allerCDs.
Intro Blinkt Des jeweils ersten Titels2 aller eingelegten CDs.

Wenn die Anspielfunktion aktiviert worden ist, leuchtet oder blinkt die Anzeige INTRO im Display.

JVC ND-LN1000R R-D-S INTUPTY DSP=65H=4XXX DAB 7 B2 6 M0 9 10 m' 11 RFT 12 FWD T D M MAIN CO/CD-CB 1 > 2 3 > 4 5 > 6

Wiedergeben einer externen Komponente

Sie können die externe Komponente an die Buchse für den CD-Wechsler auf der Geräterückseite mithilfe des Eingangsadapters KS-U57 (der nicht zum Lieferumfang gehört) anschließen.

Vorbereitungen:

• Im Einbau/Anschlußanleitung (separater Band) finden Sie Informationen, wie der Eingangsadapter KS-U57 und die externe Komponente angeschlossen werden.
• Bevor Sie die externe Komponente mit Hilfe des nachstehend beschriebenen Verfahrens betreiben, wählen Sie zuvor den richtigen externen Eingang aus. (Weitere Informationen finden Sie siehe Seite 31 unter „So wählen der zu verwendenden externen Komponente—Ext Input“).

1 Wählen Sie die externe Komponente (Line In).

CD/CD-CH CD Line In*

LINE IN LINE IN D. MUSIC

* Wenn „Line In“ im Display nicht angezeigt wird, lesen Sie siehe Seite 31 nach, und aktivieren Sie den externen Eingang („Line In“).
* Wird nur dann angezeigt, wenn eine der folgenden Signalquellen ausgewählt ist—FM, AM und CD.

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie CD/CD-CH drücken, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht 📄/dritten.

2 Schalten Sie die angeschlossene Komponente ein, und starten Sie die Wiedergabe der Signalquelle.

3 Die Lautstärke einstellen.

4 Den Klang wie gewünscht einstellen. (Siehe Seiten 24 – 27).

Wir empfehlen Ihnen, den DAB-Tuner KT-DB1500 (DAB: Digital Audio Broadcasting = digitaler Rundfunk) zusammen mit diesem Gerät zu verwenden.

Wenn Sie einen anderen DAB-Tuner besitzen, setzen Sie sich mit Ihrem Fachhändler für JVC-Fachhändler für Autostereoanlagen in Verbindung.

- Lesen Sie auch die Bedienungsanleitung des DAB-Tuner.

Was ist das DAB-System?

DAB ist eines der digitalen Rundfunksysteme, die heute angeboten werden. Sie können Übertragungen in CD-Qualität empfangen, ohne daß sie durch Störungen und Signalverzerrungen beeinträchtigt werden. Dlm Gegensatz zum UKW-Rundfunk, bei dem jede Sendung auf einer eigenen Frequenz übertragen wird, werden beim DAB-System mehrere Sendungen („Dienste“ genannt) kombiniert, um ein „Ensemble“ zu bilden. Zusätzlich kann auch jeder „Dienst“, auch „Primärdienst“ genannt, in Unterdienste, sogenannte „Sekundärdienste“, unterteilt werden.

Wenn Sie einen DAB-Tuner an dieses Gerät angeschlossen haben, können Sie diese DAB-Dienste empfangen.

Hinweis:

Wenn der Empfang zwischen DAB und UKW umgeschaltet wird, wird die Lautstärke möglicherweise unangenehm erhöht oder gesenkt. Diese Änderung der Lautstärke liegt an der unterschiedlichen Lautstärkeeinspeisung bei den Sendern, ist aber keine Fehlfunktion dieses Geräts. Um diese Unannehmlichkeit zu verhindern, können Sie die DAB-Lautstärke anpassen (siehe Seite 24).

Einstellen eines Ensembles und eines Dienstes

Ein typisches Ensemble enthält 6 oder mehr Sendungen (Dienste), die gleichzeitig ausgestrahlt werden. Nachdem Sie ein Ensemble eingestellt haben, können Sie den Dienst wählen, den Sie hören möchten.

Bevor Sie beginnen....

Drücken Sie kurz die Taste FM/AM DAB, wenn der CD, der CD-Wechsler oder eine externe Komponente als aktuelle Signalquelle ausgewählt ist.

1 Wählen Sie den DAB-Tuner.

Wenn Sie diese Taste mehrfach hintereinander gedrückt halten, werden abwechselnd DAB-Tuner und UKW/MW-Tuner (FM/AM) aktiviert.

FM/AMDA DAB DAR1 Bayern 2 FLAT

Der zuletzt empfangene Dienst des ausgewählten Frequenzbands wird eingestellt.

2 Wählen Sie das DAB-Band (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander drücken und halten, ändert sich das DAB-Band wie folgt:

Hinweis:

Dieser Receiver verfügt über drei DAB-Bänder (DAB1, DAB2, DAB3). Sie können alle drei Bänder verwenden, um ein Ensemble einzustellen.

3 Suchen Sie ein Ensemble.

Drücken Sie die Taste ▶▶1 am Suchen von Ensembles mit höherer Frequenz.

Drücken Sie die Taste ◀◀◀ um Suchen von Ensembles mit niedrigerer Frequenz.

Wenn ein Ensemble empfangen wird, brechen Sie die Suche ab.

Wenn Sie die Suche abbrechen wollen, bevor ein Ensemble empfangen wird, drücken Sie erneut die Taste, die Sie zum Start der Suche gedrückt haben.

4 Wählen Sie einen Dienst aus (entweder primär oder sekundär), den Sie hören möchten.

Drücken Sie die Taste ▲ (Nachoben), um den nächsten Dienst auszuwählen. (Wenn ein Primärdienst auch einige Sekundärdienste enthält, werden diese vor der Auswahl des nächsten Sekundärdienstes ausgewählt.)

Drücken Sie die Taste ▼ (Nach-unten), um den vorherigen Dienst auszuwählen (entweder primär oder sekundär).

So stellen Sie ein bestimmtes Ensemble ein, ohne es zu suchen:

1 Drücken Sie die TasteFM/AM DAB, und halten um den DAB-Tuner als Signalquelle zu wählen.
2 Drücken Sie wiederholt FM/AM DAB, um das DAB-Frequenzband (DAB1, DAB2 oder DAB3) zu wählen.
3 Drücken Sie die Taste ▶▶▶ oder ▶◀◀ und halten Sie sie länger als 1 Sekunde gedrückt.

4 Drücken Sie gegebenenfalls Taste ▶▶▶▲ oder ◀◀◀ bis das gewünschte Ensemble eingestellt worden ist.

- Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz, bis Sie die Taste loslassen.

5 Drücken Sie ▲ (Nach-oben) oder ▼ (Nach-unten), um einen Dienst (entweder primär oder sekundär) zum Hören auszuwählen.

So schalten Sie den UKW/MW-Tuner wieder ein

Halten Sie die Taste FM/AM DABerneut gedrückt.

Sichern von DAB-Diensten im Speicher

Sie können maximal 6 DAB-Dienste in jedem DAB-Frequenzband (DAB1, DAB2 und DAB3) manuell speichern.

1 Wählen Sie den DAB-Tuner.

Wenn Sie diese Taste mehrfach hintereinander gedrückt halten, werden abwechselnd DAB-Tuner und UKW/MW-Tuner (FM/AM) aktiviert.

←→FM/AMDAB

2 Wählen Sie das DAB-Frequenzband (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das DAB-Frequenzband wie folgt:

→ DAB1 DAB2→DAB3 →

3 Stellen Sie das gewünschte Ensemble ein.

4 Wählen Sie den gewünschten Dienst des Ensembles.

Drücken Sie die Taste ▲ (Nach-oben), um den nächsten Dienst auszuwählen.

Drücken Sie die Taste ▼ (Nach-unten), um den vorherigen Dienst auszuwählen.

FORTSETZUNG AUF DER NÄCHSTEN SEITE

5 Drücken Sie die Zifferntaste (in diesem Beispiel 1), unter der Sie den gewählten Dienst speichern wollen, und halten Sie sie länger als 2 Sekunden gedrückt.

DAB PRIMARY PTV Rock M CH Bayern PRO Bayern 2 DAB1 P1 0:30 TEXT FLAT

Der Anzeigemodus wechselt automatisch zur nicht animiert und die voreingestellte Nummer blinkt (danach kehrt die Anzeige wieder zum vorherigen Anzeigemodus zurück).

6 Wiederholen Sie das oben beschriebene Verfahren, um weitere DAB-Dienste in anderen Kanälen zu speichern.

Hinweise:

• Sie können nur primäre DAB-Dienste speichern.
  Wenn Sie versuchen einen Sekundärdienst zu speichern, wird der zugehörige Primärdienst dafür gespeichert.
• Ein zuvor gespeicherter DAB-Dienst wird gelöscht, wenn ein neuer DAB-Dienst unter derselben Kanalnummer gespeichert wird.

Einstellen eines gespeicherten DAB-Dienstes

Sie können einen gespeicherten DAB-Dienst ganz einfach einstellen.

Denken Sie daran, daß Sie die Dienste zunächst speichern müssen. Wenn Sie sie noch nicht gespeichert haben, lesen Sie die Informationen siehe Seite 43.

Direkte Auswahl eines voreingestellten Dienstes

1 Wählen Sie den DAB-Tuner.

Wenn Sie diese Taste mehrfach hintereinander gedrückt halten, werden abwechselnd DAB-Tuner und UKW/MW-Tuner (FM/AM) aktiviert.

2 Wählen Sie das DAB-Frequenzband (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das DAB-Frequenzband wie folgt:

3 Wählen Sie die Nummer (1 – 6), unter der Sie den gewünschten DAB-Dienst (Primär) gespeichert haben.

7 EQ 8 MO 9 10 INT 11 RPT 12 RND 1 < >2 3 < >4 5 < >6

Hinweis:

Wenn der ausgewählte Primärdienst Sekundärdienste enthält, wird durch das wiederholte Betätigen der gleichen Nummerntaste der Sekundärdienst empfangen.

Auswahl eines voreingestellten Dienstes mit Hilfe der Liste der voreingestellten Dienste

Wenn Sie vergessen haben sollten, welche Dienste welcher voreingestellten Nummer zugeordnet sind, so können Sie die Liste der voreingestellten Dienste prüfen und dann den gewünschten Dienst von der Liste auswählen.

1 Wählen Sie den DAB-Tuner.

Wenn Sie diese Taste mehrfach hintereinander gedrückt halten, werden abwechselnd DAB-Tuner und UKW/MW-Tuner (FM/AM) aktiviert.

2 Wählen Sie das DAB-Frequenzband (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das DAB-Frequenzband wie folgt:

3 Drücken und halten Sie ▲ (Nach-oben) oder ▼ (Nach-unten) gedrückt, bis die Liste der voreingestellten Dienste für das aktuelle Band (DAB1, DAB2 oder DAB3) angezeigt wird.

4 Drücken Sie gegebenenfalls Sie ▲ (Nach-oben) oder ▼ (Nach-unten), bis die von Ihnen gewünschte voreingestellte Diensteliste (DAB1, DAB2 oder DAB3) angezeigt wird.

5 Wählen Sie die Nummer (1 – 6) für den von Ihnen gewünschten voreingestellten Dienst.

Welche weiteren Möglichkeiten bietet DAB?

Automatisches Erfassen identischer Sendungstypen (Empfang von Alternativfrequenzen)

In den folgenden Fällen können Sie denselben Sendungstyp hören.

• Sie empfangen einen DAB-Dienst:
  Wenn Sie in einem Gebiet fahren, in dem Sie einen Dienst nicht empfangen können, stellt dieses Gerät automatisch ein anderes Ensemble oder einen anderen UKW-RDS-Sender ein, der eine identische Sendung ausstrahlt.
• Sie empfangen einen UKW-RDS-Sender:
  Wenn Sie in einem Bereich fahren, in dem ein DAB-Dienst dieselbe Sendung ausstrahlt wie der UKW-RDS-Sender, wird bei diesem Gerät automatisch der DAB-Dienst eingestellt.

So empfangen Sie Alternativfrequenzen

Werkseitig sind alle alternativen Empfangsmöglichkeiten aktiviert.

- Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite 28.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.
2 Drücken Sie ▲ (Nach-oben) oder ▼ (Nach-unten) mehrfach hintereinander, bis „Tuner“ als PSM-Kategorie angezeigt wird (erscheint links im Display).
3 Drücken Sie die Taste ▶▶▶ oder ◀◀◀ ▼m „DAB AF“ (Alternativfrequenzen) auszuwählen.
4 Drehen Sie den Steuerregler, um den gewünschten Modus auszuwählen.
- On: Die Sendung wird in den DAB Diensten und UKW-RDS-Sendern verfolgt — Empfang von Alternativfrequenzen. Die Anzeige AF im Display schaltet sich ein (siehe Seite 14).
- Off: Der Empfang von Alternativfrequenzen wird deaktiviert.

Hinweis:

Wenn der Empfang von Alternativfrequenzen (für DAB-Dienste) aktiviert ist, wird der Empfang mit Sendernetzverfassung (RDS-Sender: siehe Seite 14) ebenfalls automatisch aktiviert. Andererseits kann der Empfang mit Sendernetzverfassung nicht deaktiviert werden, ohne den Empfang von Alternativfrequenzen zu deaktivieren.

5 Drücken Sie die Taste SEL (Auwahl), um die Einstellung abzuschließen.

Ändern der Displaydarstellung

Wenn Sie DISP (D) drücken, können Sie die Informationen ändern, die im Display angezeigt werden.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die Displaydarstellung wie folgt:

Displaydarstellung 1

(Darstellung mit großem Animationsbereich)

DAB DAB1 P4 Bayern 2 TEXT FLAT

Anzeige TEXT*1

Displaydarstellung 2

DAB DB Bayern 227.360MHz 12C DAB1 P4 0:30 TEXT FLAT Frequenz Uhrzeit Kanal nr.

Ensemblename

Displaydarstellung 3

DAB PRIMARY SW Rock M CH Bayern PRG Bayern 2 DAB1 P4 0:30 TEXT FLAT

Dienstname

Anzeige Primär-/Sekundär*2

Displaydarstellung 4*4

TXT JUC MOBILE ENTERTAIMENT

Bayern 2

TEXT FLAT

Displaydarstellung 5

(Darstellung mit Uhrzeit)

DAB DAB1 P4 Bayern 2 TEXT FLAT 0:30

*1 Anzeige „TEXT“: zeigt an, daß der derzeit empfangene Dienst DLS (Dynamic Label Segment—DAB-Radiotextinformationen) unterstützt.
*2 Primär-/Sekundäranzeige: zeigt an, ob es sich bei dem derzeit empfangenen Dienst um einen primären oder sekundären Dienst handelt.
^*3 Jeder Dienst kann mehrere PTY-Codes haben. Ist dies der Fall, werden diese abwechselnd angezeigt.
*4 Es wird der DAB-Text (Dynamic Label Segment (DLS)) angezeigt. Sehen Sie auch hierzu „So wählen Sie den Displaymodus für die durchlaufende Textanzeige und den DAB-Text—Scroll“ auf Seite 30.

Was wie ein Problem aussieht, muß nicht immer eines sein. Die folgenden Punkte vor einem Anruf bei einer Kundendienststelle überprüfen.

Symptome		Ursachen	Abhilfen
Allgemein-Wiedergabe	Ton der Disc ist manchmal unterbrochen.	Sie fahren auf einer holprigen Straße.	Keine Disc auf holpriger Straße abspielen.
		Disc ist verkratzt.	Disc wechseln.
		Anschlüsse sind falsch.	Die Kabel und Anschlüsse überprüfen.
	Die Lautsprecher geben keinen Ton wieder.	Die Lautstärke ist auf den kleinsten Pegel eingestellt.	Auf optimales Niveau einstellen.
		Anschlüsse sind falsch.	Die Kabel und Anschlüsse überprüfen.
	Disc kann nicht abgespielt werden.	Disc ist falsch herum eingelegt.	Disc richtig herum einlegen.
	Die CD-R/CD-RW wird nicht wiedergegeben.Titel auf der CD-R/CD-RW können nicht angesteuert werden.	Die CD-R/CD-RW ist nicht abgeschlossen.	Legen Sie eine abgeschlossene CD-R/CD-RW ein.Schließen Sie die CD-R/CD-RW in dem Gerät ab, mit dem Sie die CD gebrannt haben. (Siehe seite 48).
	„No Disc“ wird im Display blinkt.	Im Ladeschlitz befindet sich keine disc.	Eine Disc in den Ladeschlitz einschieben.
		Die disc ist falsch eingelegt.	Legen Sie die disc richtig ein.
	Die CD kann nicht ausgeworfen werden.	Die disc ist gesperrt.	Heben Sie die disc-Sperre auf. (Siehe seite 22).
	Dieses Gerät arbeitet überhaupt nicht.	Die Funktion des eingebauten Mikrocomputers wurde u. U. durch Störstrahlungen o. ä. beeinträchtigt.	Drücken Sie die Rücksetztaste auf der Blendenhalterung mithilfe eines Kugelschreibers, nachdem Sie die Bedienungsblende abgenommen haben. (Die Einstellung der Uhr und die gespeicherten Sender werden gelöscht). (Siehe Seite 2).
	„Panel Connect Error“ wird im Displays angezeigt.	Das Bedienteil ist nicht ordnungsgemäß mit dem Gerät verbunden.	Das Bedienteil entfernen, die Anschlüsse abwischen und das Bedienteil wieder anbringen. (Siehe Seite 36.)
FM/AM	Automatische SSM-Abspeicherung (Reihenspeicher für starke Sender) arbeitet nicht.	Signale sind zu schwach.	Die Sender von Hand speichern.
	Störgeräusche beim Radiohören.	Die Antenne ist nicht fest angeschlossen.	Die Antenne fest anschließen.
CD-Wechsler	„No Disc“ wird im Display blinkt.	Im Magazin befindet sich keine disc.	Eine disc einlegen.
	„Reset 8“ wird im Display blinkt.	Das Gerät ist nicht richtig am disc-Wechsler angeschlossen.	Das Gerät und den disc-Wechsler richtig miteinander verbinden und die Rückstelltaste des disc-Wechslers drücken.
	„Reset 1“ – „Reset 7“ wird im Display blinkt.		Die Rückstelltaste taste des disc-Wechslers drücken.

Handhaben der CDs

Mit diesem Gerät können CDs, CD-Rs, CD-RWs und CD-Text wiedergegeben werden.

- Das Gerät ist nicht mit MP3 kompatibel.

Umgehen mit discs

Beim Entnehmen einer Disc aus ihrer Hülle den mittleren Halter der Hülle, nach unten drücken und die Disc herausheben, wobei sie an der Außenkante festgehalten wird.

Mittlerer Halter

• Die Disc immer an der Außenkante festhalten. Niemals die Aufnahmeoberfläche berühren. Beim Aufbewahren einer Disc in ihrer Hülle, die Disc behutsam um den mittleren Halter der Hülle legen (mit der bedruckten Seite nach oben).

• Die Discs nach dem Gebrauch immer in ihren Hüllen aufbewahren.

Zum Sauberhalten der discs

Eine schmutzige disc kann evtl. nicht richtig abspielen. Ist eine disc verschmutzt, den Schmutz mit einem weichen Tuch in gerader Linie von der Mitte aus zur Außenkante abwischen.

Zum Abspielen neuer discs

Neue discs können an der Innen- und Außenkante rauhe Stellen haben. Wird eine solche disc verwendet, kann das Gerät ein Abspielen der disc verweigern. Zum Entfernen dieser rauhen Stellen die Kanten mit einem Bleistift oder Kugelschreiber o.ä. nachfahren.

Sprunghaftes Abspielen:

Ein sprunghaftes Abspielen kann auf sehr holprigen Straßen vorkommen. Dadurch wird das Gerät und die disc nicht beschädigt, ist jedoch sehr ärgerlich.

Wir empfehlen von einem Abspielen von discs auf holprigen Straßen abzusehen.

Feuchtigkeitskondensation

Feuchtigkeit kann auf den Linsen im Innern des Disc-Spielers in folgenden Fällen kondensieren:

• Nach dem Einschalten der Autoheizung.
• Wenn es im Auto feucht wird.

In diesen Fällen kann der Disc-Spieler evtl. nicht richtig funktionieren. Daher die Disc auswerfen und das Gerät für einige Stunden eingeschaltet lassen, bis die Feuchtigkeit verdampft ist.

Bei der Wiedergabe einer CD-R oder CD-RW

Sie können selbstgebrannte CD-Rs oder CD-RWs wiedergeben, die im Audio-CD-Format. Gebrannt wurden. Je nach ihren Eigenschaften und Aufnahmezustand werden sie unter Umständen nicht wiedergegeben.

• Vom Benutzer zusammengestellte gebrannte CD-Rs und mehrfach brennbare CD-RWs können nur abgespielt werden, wenn sie bereits als „fertig“ markiert wurden.
• Bevor Sie CD-Rs oder CD-RWs wiedergeben, lesen Sie sorgfältig die zugehörigen Anweisungen oder Warnhinweise.
• Einige CD-Rs oder CD-RWs werden unter Umständen von diesem Gerät nicht wiedergegeben, wenn bestimmte CD-Merkmale vorliegen, die CDs beschädigt oder verschmutzt sind oder die Linse des CD-Spielers verschmutzt ist.
• CD-Rs oder CD-RWs sind hohen Temperaturen oder hoher Feuchtigkeit gegenüber empfindlich. Lassen Sie sie daher nicht im Fahrzeug liegen.
• Für CD-RWs ist möglicherweise eine längere Lesezeit erforderlich. (Dies ist darauf zurückzuführen, daß das Reflexionsvermögen der CD-RWs geringer als bei normalen CDs ist).

VORSICHT:

• Keine Single-CDs (8 cm) im Ladeschlitz einlegen. (Diese CDs können nicht ausgeworfen werden!)
• Keine CDs mit ungewöhnlicher Form einlegen —z.B. Herz- oder Blumenform, da das Probleme bereitet.
• CDs nicht dem direkten Sonnenlicht und einer Wärmequelle aussetzen oder sie an einem Ort aufbewahren, der hohen Temperaturen oder Feuchtigkeit unterliegt. CDs nicht im Auto lassen.
• Keine Lösungsmittel (z.B. konventionelle Schallplattenreinger, -sprays, Verdünner, Benzin usw.) zum Reinigen der CDs verwenden.

AUDIO-VERSTÄRKERTEIL

Max. Leistungsabgabe:

Vorne: 50 W pro Kanal

Hinten: 50 W pro Kanal

Kontinuierliche Leistungsabgabe (RMS):

Vorne: 19 W pro Kanal an 4 Ω, 40 Hz bis 20 000 Hz bei nicht mehr als 0,8% Gesamtkirrfaktor.

Hinten: 19 W pro Kanal an 4 Ω, 40 Hz bis 20 000 Hz bei nicht mehr als 0,8% Gesamtkirrfaktor.

Last-Impedanz: 4 Ω (4 Ω bis 8 Ω zulässig)

Equalizer-Kontrollbereich:

Low: ±06 (50 Hz, 80 Hz, 120 Hz)

Line-Ausgangspegel/Impedanz: 2,0 V pro 20 kΩ

Ausgangsimpedanz: 1 kΩ

TUNER-TEIL

Frequenzbereich:

UKW: 87,5 MHz bis 108,0 MHz

MW-/LW-: (MW-) 522 kHz bis 1 620 kHz

(LW-) 144 kHz bis 279 kHz

[UKW-Tuner]

Nutzbare Empfindlichkeit:

50 dB Geräuschberuhigung:

16,3 dBf (1,8 ∝ V/75 Ω)

Ausweichkanalabstimmschärfe (400 kHz): 65 dB

Frequenzgang: 40 Hz bis 15 000 Hz

Stereotrennabstand: 30 dB

Einfangsverhältnis: 1,5 dB

[MW-Tuner]

Empfindlichkeit: 20 ∝ V

Trennschärfe: 35 dB

[LW-Tuner]

Empfindlichkeit: 50 ∝ V

CD-SPIELERTEIL

Typ: Kompakt-Disc-Spieler

Signalerkennungssystem: kontaktlose, optische Aufnahme (Halbleiterlaser)

Anz. der Kanäle: 2 Kanäle (Stereo)

Frequenzgang: 5 Hz bis 20 000 Hz

Dynamikbereich: 96 dB

Signal/Störabstand: 98 dB

Tonhöhenschwankung:

unter meßbarem Grenzwert

ALLGEMEIN

Spannungsversorgung:

Betriebsspannung: DC 14,4 V

(11 V bis 16 V zulässig)

Erdungssystem: Negative Masse

Zugelassene Arbeitstemperatur: 0°C bis +40°C

Abmessungen (B · H · T):

Einbaugröße: 182 mm · 52 mm · 150 mm

Bedienteilgröße: 188 mm · 58 mm · 14 mm

Gewicht: 1,4 kg (ausschließlich Zubehör)

Änderungen der Konstruktion und technischen Daten ohne Vorankündigung möglich.

Verfügbare Zeichen

Sie können das Alphabet (A – Z und a – z) und die folgenden Zeichen verwenden, um CDs und externen Komponenten Namen zuzuweisen (siehe Seite 35).

Zahlen und Symbole

0	1	2	3	4
5	6	7	8	9
!	"	#	$	%
&	'	(	)	*
+	,	-	.	/
:	;	<	=	>
?	@	_	`	i
¿	£	€	α	leerzeic

Akzentbuchstaben

Großbuchstaben

Á	À	Â	Ä	Ä
Å	Æ	Œ	Č	Ć
Ç	É	È	Ê	Ë
Ğ	Í	Ì	Î	Ï
Ñ	Ó	Ò	Ô	Ö
Õ	∅	Ř	Ř	Š
Ś	Ş	Ú	Ù	Û
Ü	Ý	Ž	Ž	ß
P	Þ	Þ	Þ	Þ
Í	Ú	ð	leerzeichen

Kleinbuchstaben

á	à	â	ä	ã
å	æ	œ	č	ć
ç	é	è	ê	ë
ě	ğ	í	ì	î
ï	ñ	ň	ń	ó
ò	ô	ö	õ	ø
ř	rí	š	ís	ş
ú	ù	û	ü	ü
w	ý	ý	ž	ž
ÿ	þ	ŋ	đ	t
l	ı	ij	leerzeichen

Haben Sie PROBLEME mit dem Betrieb?

Bitte setzen Sie Ihr Gerät zurück

Siehe Seite Zurücksetzen des Geräts
