BEDIENUNGSANLEITUNG KDLX111R JVC

Dieses Gerät ist mit einer Demonstrationsfunktion für das Display ausgestattet. Auf Seite 8 wird beschreiben, wie Sie diese Demonstrationsfunktion deaktivieren können.

Angaben zu Einbau und Verkabelung entnahmen Sieitte der gesonderten Anleitung.

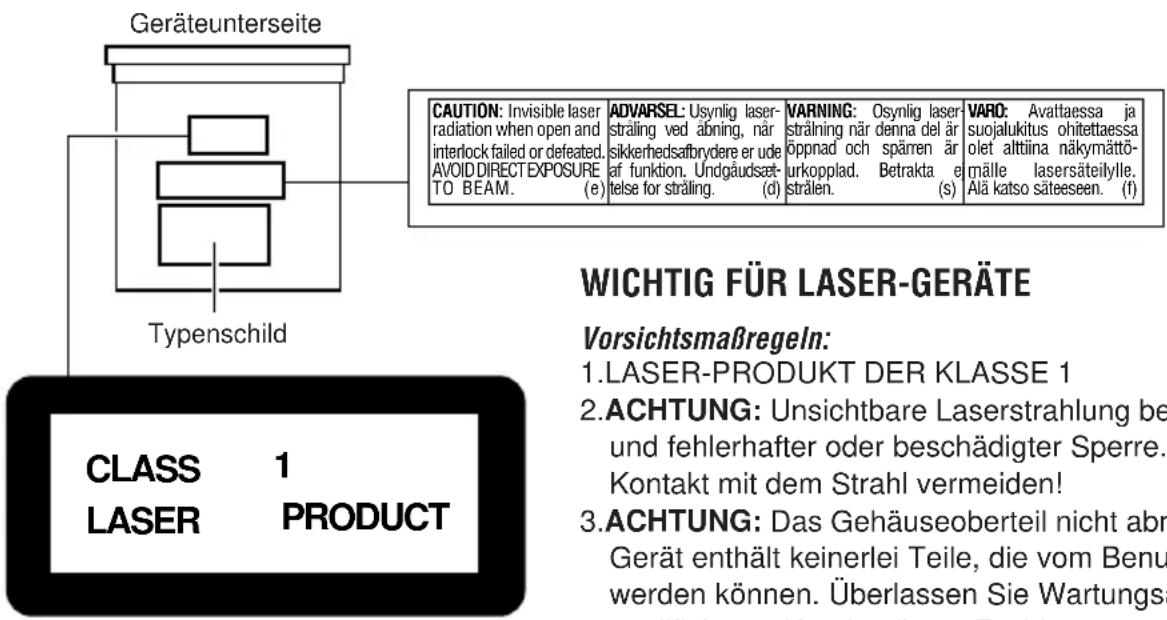

Abbildung und Position der am Gerät befindlichen Aufkleber

Achtung:

Die Klassifikation der Laserkomponente in thisem Gerat liegt über Laser-Klasse 1.

WICHTIG FÜR LASER-GERÄTE

VorschtsmaBregeln:

1.LASER-PRODUKT DER KLASSE 1
2.ACHTUNG: Unsichtbare Laserstrahlung bei Öffnung und fehlerhafter oder beschädigter Sperre. Direkten Kontakt mit dem Strahl vermeiden!
3.ACHTUNG: Das Gehäuseoberteil nicht abnehmer. Das Gerät enthalt keinerlei Teile, die vom Benutzer gewartet werden konnen. Überlassen Sie Wartungsarbeiten qualifizierten Kundendienst-Fachleuten.
4.ACHTUNG: Der Compact Disc-Player arbeitet mit unsichtbaren Laserstrahlen und ist mit Sicherheitsschaltern ausgestattet, die die Aussenung von Strahlen verhindern, wenn bei Offnen des CD-Halters die Sicherheitssperren gestört oder beschädigt sind. Es ist gefährlich, die Sicherheitsschaltung zu deaktivieren.
5.ACHTUNG: Falls die Verwendung der Regler, Einstellungen oder Handhabung von den hierin gegebenen Anleitungen abweichen, kann es zu einer gefährlichen Strahlenfreisetzung kommt.

Zurücksetzen des Geräts

Drücken Sie hierzu die Rücksetztaste auf der Frontplatte mit Hilfe eines Kugelschreibers oder einem ähnlichen Gegenstand. Dadurch wird der eingebaute Mikro-Computer zurückgesetzt.

Hinweis:

Ohre Voreinstellungen — wie Vorwahlkanäle oder Klangeinstellungen — werden ebenfals gelöscht.

Hinweis:

Zu dieser Gerät wird eine Identifikationskarte mitgeliefert, auf der die Gerätechassis-Nummer vermerkt ist. Heben Sie diese Karte getrennt vom Gerät auf. Im Falle eines Diebstahls kann sie die Geräteidentifizierung erreichtern.

ACHTUNG beim Einstellen der Lautstärke

CDsprodukten sehr weniger Gerausche im Vergleich zu anderen Signalquellen. Wenn zum Beispiel die Lautstärke für den Tuner eingestellt wurde, können die Laufsprecher durch den plötzlichen Anstieg des Ausgangssignals beschädigt werden. Verringern Sie dazu die Lautstärke, bevor Sie eine CD abspielen, und justieren Sie die Lautstärke dann während des Abspielens je nach Bedarf nach.

INHALT

Zurücksetzen des Gerats 2

ANORDNUNG DER TASTEN 4

Bedienblende 4

So verwenden Sie die Zifferntasten 4

Vorbereiten de Fernbedienung 5

Fernbedieneinheit 6

GRUNDBEDIENUNGEN 7

Einschalten der Stromversorgung 7

Deaktivieren der Demonstration 8

Stellen der Uhr. 8

RADIOGRUNDBETRIEB 9

Radiohoren 9

Speichern der Sender 10

Anwahl eines vorabgestimmten Senders 11

RDS-BETRIEB 12

Betriebsmöglichkeiten mit der Funktion RDS. 12

Weitere praktische RDS-Funktionen und -Einstellungsmöglichkeiten 16

CD-BETRIEB 19

AbspielenaerCD. 19

Finden eines Titels oder einer bestimmten Abschnittes auf einer CD 20

Wahlen der CD-Abspielbetriebsarten. 20

Unterdrücken des CD-Auswurfs 21

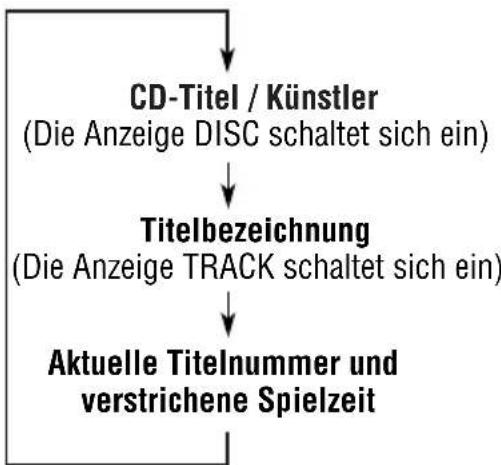

Wiedergeben einer CD mit CD-Text 21

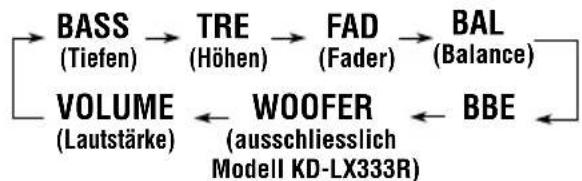

KLANGEINSTELLUNG 22

Klang-Einstellschritte 22

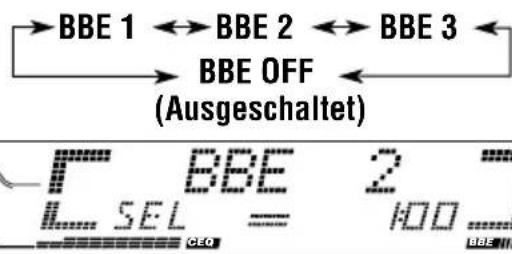

WasistBBE? 22

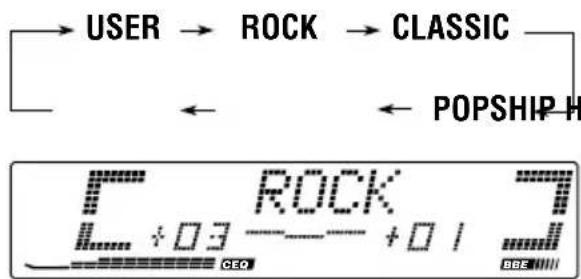

Auswahlen der vorprogrammierten Klangmodi (CEQ: Custom Equalizer) 23

Speichern Ihrer eigenen Klangeinstellungen 24

ANDERE WICHTIGE FUNKTIONEN 25

Ändern der allgemeinen Einstellungen (PSM) 25

Automatisches Steuern der Lautstärke (automatische Einstellung der Reiselautstärke) (ausschliesslich Modell KD-LX333R) 29

Zuweisen von Namen fur die Signalquellen 30

Verwendend der Sicherheitsspere 32

CD-WECHSLERBETRIEB 34

AbspielenderCDs. 34

Wahlen der CD-Abspielbetriebsarten. 35

BETRIEB EINER EXTERNEN KOMPONENTE 37

Wiedergeben einer externen Komponente 37

Verwenden eines Subwoofer (ausschliesslich Modell KD-LX333R) 37

BETRIEB DES DAB-TUNERS 38

Einstellen eines Ensembles und eines Dienstes 38

Sichern von DAB-Dienstes im Speicher ... 39

Einstellen eines gespeicherten DAB-Dienstes 40

Welche weiteren Mochigkeiten bietet DAB? 41

FEHLERSUCHE 42

WARTUNG 44

Handhaben der CDs 44

TECHNISCHE DATEN 45

VOR DEM GEBRAUCH

*Für die Sicherheit....

Die Lautstärke nicht zu laut stellen, da dadurch Außengeräusche überdeckt und das Autofahren gegährlich wird.
- Das Auto vor dem Durchführung von komplizierten Bedienschritten anhalten.

* Temperatur im Auto....

Wenn Sie das Auto für lange Zeit in heiβem oder kaltem Wetter parken,itte warten,bis sich die Temperatur im Auto sich normalisiert hat,bevor Sie das Gerä einschalten.

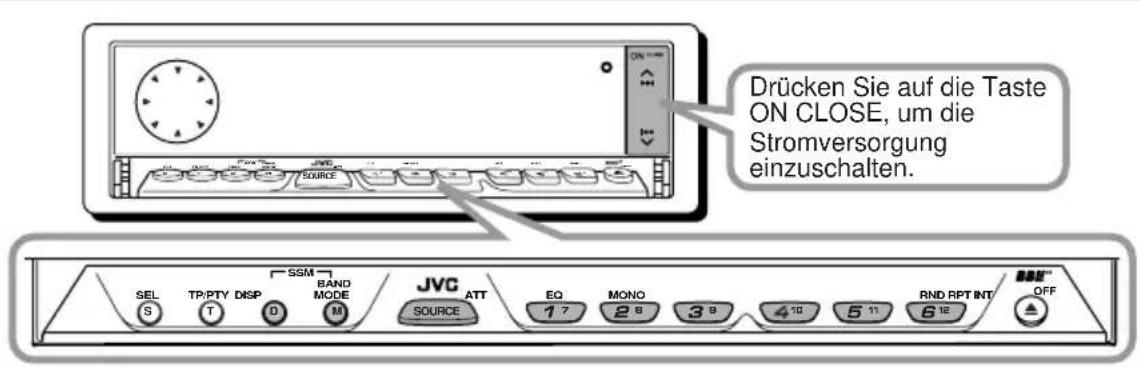

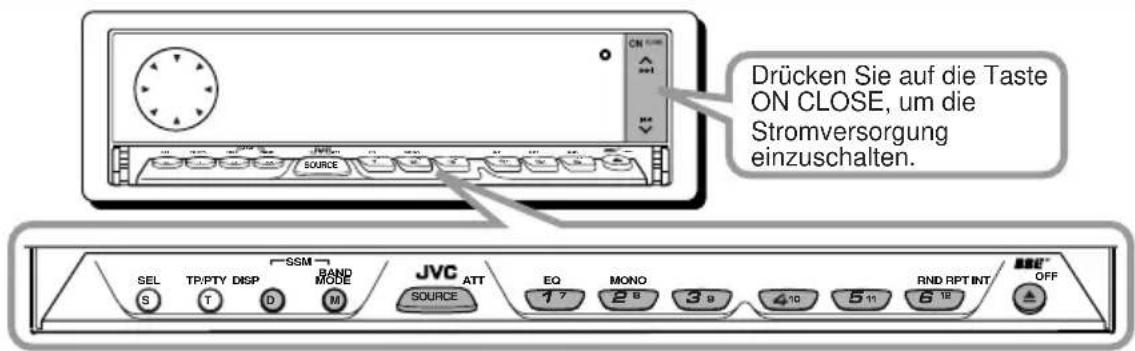

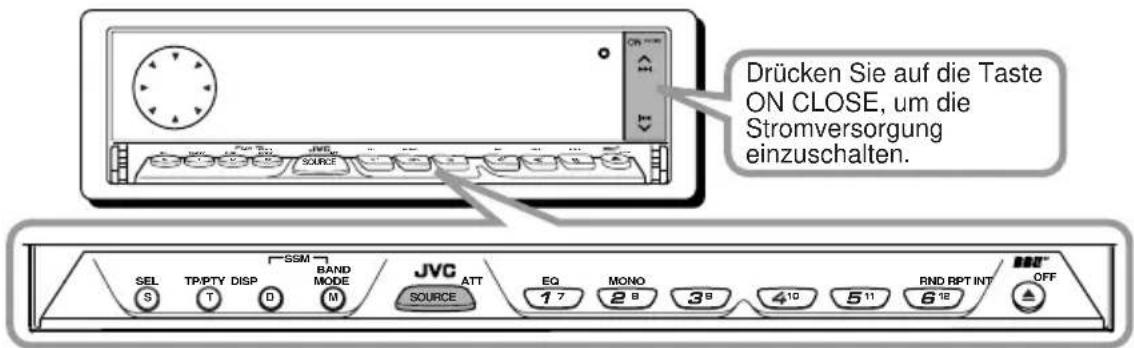

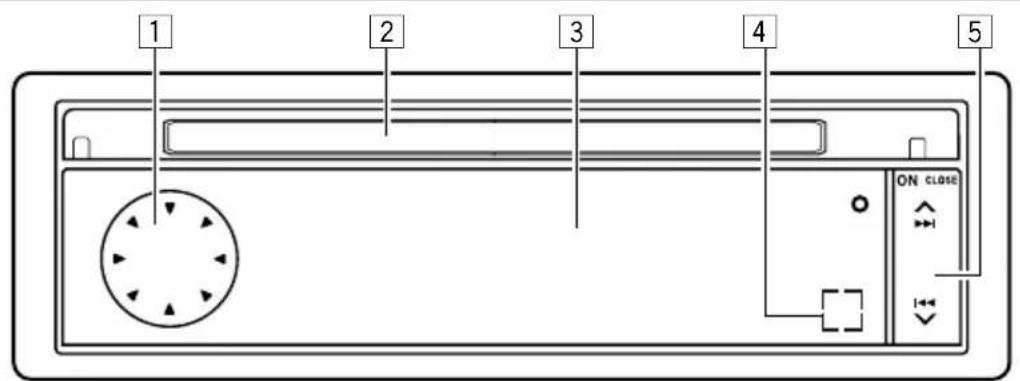

Bedienblende

*Die Bedienblende wird ausgefahren, wenn Sie die Taste ON CLOSE drücken.

*Wenn Sie die Taste OFF ▲ drücken, fahrth die Displayblende nach unten und legt den CD-Ladeschacht frei.

1Steuerregler

CD-Ladeschacht

3 Displayblende

4Fernbediensensor

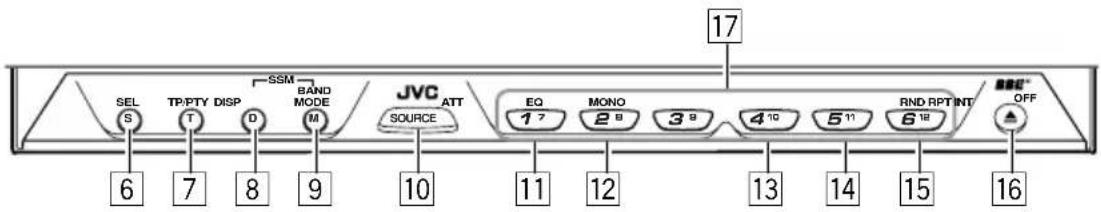

5Tasten

• |/| dien'chauch als Taste ON oder CLOSE.

6Taste SEL (S) (Auswahl)

Taste TP/PTY (T) (Verkehrsinformationen/ Sendungstypen)

Taste DISP (D) (Display)

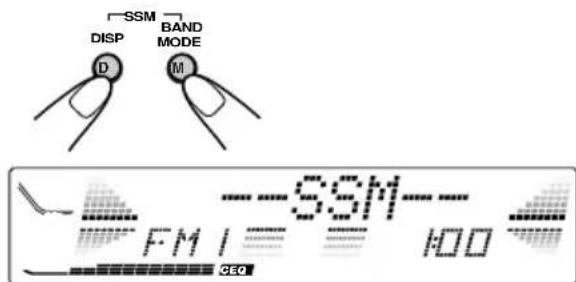

Dient auch als Tasten SSM, wenn sie zusammen mit BAND MODE (M) gedrückt wird.

9Taste BAND MODE (M)

• Dient auch als Tasten SSM, wenn sie zusammen mit DISP (D) gedriickt wird.

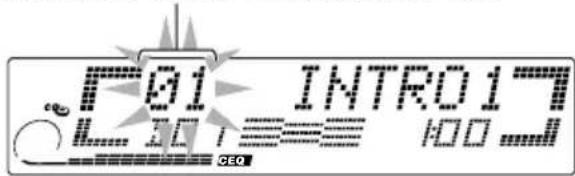

Taste INT (Anspielablastung)

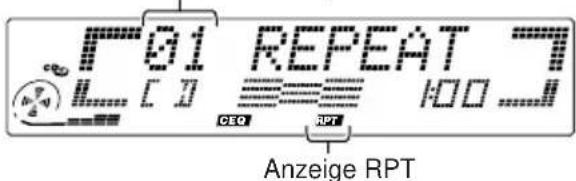

Taste RPT (Wiederholung)

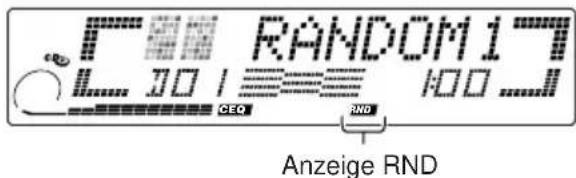

15Taste RND (Zufall)

16Taste OFF (auswerfen)

17Zifferntasten

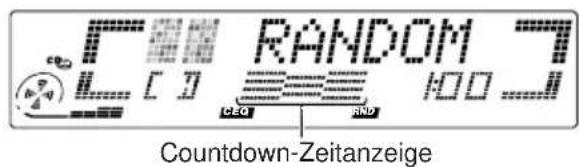

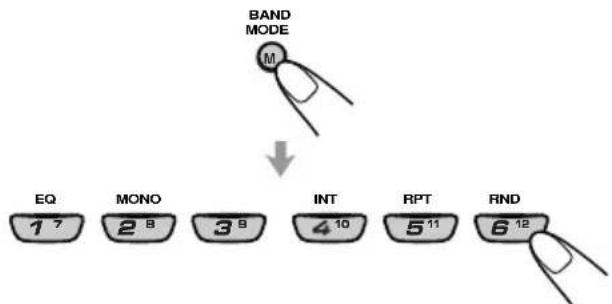

So verwenden Sie die Zifferntasten:

Nachdem Sie die Taste BAND MODE (M) gedrückt haben, übernehmen die Zifferntasten die Aufgabe verschiedene anderer Funktionstasten (solange „MODE" im Display angezeigt wird).

Beisiel: Die Taste 6 wird gedrückt, um die Wiedergabe in zufälliger Reihenfolge zu aktivieren.

Wenn Sie diese Tasten als Zifferntasten verwenden wollen, nachdem Sie die Taste BAND MODE (M) gedrückt haben, warten Sie 5 Sekunden lang, ohne irgendeine Taste zu drücken, bis „MODE“ nicht mehr im Display angezeigt wird.

• Wenn Sie die Taste BAND MODE (M) erneut drücken, erlischt „MODE“ ebenfalls im Display.

Vorbereiten de Fernbedienung

Dieses Kapitel betrift ausschliesslich Modell KD-LX333R.

Das Modell KD-LX111R kann mit einer zusätzlich erhältlichen Fernbedienung gesteuert werden. Es wird empfohlen, für diese Gerät die Fernbedienung RM-RK31 oder RM-RK50 zu verwenden.

(Beispiel: Die Fernsteuerung RM-RK31 wird verwendet).

Vor dem Gebrauch der Fernbedieneinheit:

Die Fernbedieneinheit direkt auf den Fernbediensensor am Gerät ausrichten. Sicherstellen, daß keine störenden Gegenstände den Fernbediensignalpfad behindern können.

• Den Fernbediensensor niemals einer starken Lichtquelle aussetzen (z.B. Sonnenlicht oder starke Lampe usw.).

Einlagen der Batterie

Wechseln Sie die Batterie, wenn der Wirkungsbereich oder die Wirksamkeit der Fernbedienung abnimmt.

1. Nehmen Sie den Batteriehalter hersaus.

1) Schieben Sie den Halter in der dargestellen Pfeilrichtung Heraus, und verwenden Sie hierzu einen Kugelschreiber oder eine ähnliche Vorrichtung.

2) Nehmen Sie den Batteriehalter Heraus.

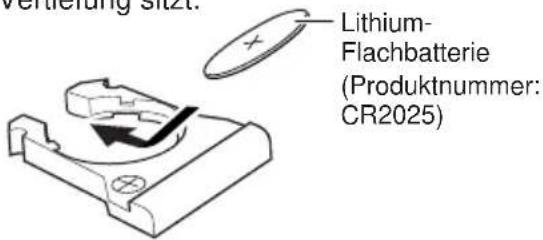

2. Legen Sie die Batterie ein.

Drücken Sie die Batterie so in den Halter, daß die Seite mit dem eingeprägen Pluszeichen nach oben weist und die Batterie fest in der Vertiefung sitzt.

3. Setzen Sie den Batteriehalter wieder ein.

Setzen Sie den Batteriehalter wieder ein,
indem Sieihn in die Fernbedienung drucken,
bis Sie ein Klickgeräusch horen.

WARNING:

Lagern Sie Batterie an einem Ort, zu dem Kinder keinen Zugang haben. Wenn ein Kind die Batterie verschlucht, konsultieren Sie sofort einen Arzt.
- Laden Sie Batterie nicht auf, schlieben Sie sie nicht kurz, bauen Sie sie nicht auseinander, erhitzen Sie sie nicht, und halten Sie sie auch nicht in eine offene Flamme. Sollten Sie sich nicht an diese Vorschriften halten, konnen die Batterie Wärme abgeben, konnen sich Risse in den Batterie bilden, oder konnen sie ein Feuer entzünden.
- Bringen Sie die Batterie nicht mit anderen Metallen in Berührung. Wenn Sie sich nicht an diese Vorschriften halten, können Batterie Wärme abgeben, konnen sich Risse in den Batterie bilden, oder konnen sie ein Feuer entzünden.
- Wenn Sie Batterie wegwerfen oder aufbewahren, wickeln Sie sie in Folie ein, und isolieren Sie sie. Wenn Sie sich nicht an diese Vorschriften halten, konnen Batterie Wärme abgeben, konnen sich Risse in den Batterie bilden, oder konnen sie ein Feuer entzünden.
- Stecken Sie nicht mit einem Metallstift oder ähnlichem Werkzeug in die Batterie. Wenn Sie sich nicht an diese Vorschriften halten, können Batterie Wärme abgeben, können sich Risse in den Batterie bilden, oder konnen sie ein Feuer entzüllen.

ACHTUNG:

Legen Sie die Fernbedienung nicht an Orten ab (z. B. auf einem Armaturenbrett), die über einen längeren Zeitraum direkter Sonneneinstrahlung ausgesetzt sind. Anderenfalls kann das Gerät beschädigt werden.

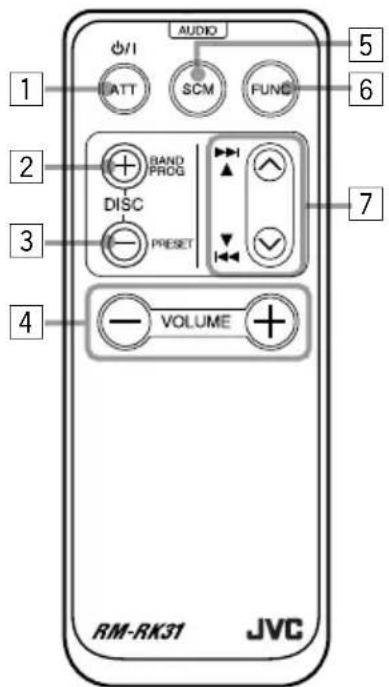

Fernbedieneinheit

RM-RK31

1. Wenn diese Taste bei ausgeschaltetem Gerät gedrückt wird, wird das Geräteingeschaltet.
2. Das Gerät wird ausgeschaltet, wenn diese Taste gedrückt gehalten wird, bis „SEE YOU" im Display erscheint.
3. Der Lautstärkepegel wird abgesenkt, wenn diese Taste kurz gedrückt wird, und die Anzeige „ATT“ dreht sich im Display. Drücken Sie diese Taste erneut, um die Lautstärke wiederherzustellen.
   Dient als Taste BAND, während Sie UKW-Sendung anzuhoren (oder der DAB-Tuner eingestellt ist). Wenn Sie diese Taste mehrfach hintereinander drucken, wird der Empfangsbereich.
4. Arbeitet bei CD-Wechsler-Betrieb als CD-Wahltaste (DISC +).
   Wenn Sie diese Tastes mehrfach hintereinander drücken, wird die CD-Nummer in zunehmender Folge und die Wiedergabe startet für die aufgerufene CD.
5. Funktioniert nicht wie die Taste PROG.

3Dient als Taste PRESET, wahrend Sie Radiosendungen horen (oder der DAB-Tuner eingestellt ist). Wenn Sie diese Taste mehrfach hintereinander drucken, wird die jeweilige nachsthohere Speicherplatznummer ausgewählt, und der entsprechende Sender wird eingestellt.

• Arbeitet bei CD-Wechsler-Betrieb als CD-Wahltaste (DISC -).
• Wenn Sie diese Taste mehrfach hintereinander drücken, wird die CD-Nummer in abnehmender Folge und die Wiedergabe startet für die aufgerufene CD.

4These Taste hat dieselbe Funktion wie der Steuerregler am Hauptgerät.

HINWEIS: Die Taste arbeitet nicht für Einstellungen im Präferenzinstellungsmodus.

5Wahltn den Klangmodus aus. Wenn Sie die Taste SCM (Sound Control Memory) mehrfach hintereinander drucken, andert sich der CEQ-Modus (Custom Equalizer-Modus).

6Dient der Signalquellenwahl. Wenn Sie die Taste der FUNC (funktion) mehrfach hintereinander drucken,能力和 sich die Signalquelle.

1. Arbeitet bei Radioempfang als Sendersuchlauftaste.

Wählt bei aktiviertem DAB-Tuner Dienste aus, wenn Sie die Taste kurz drucken.
- Sucht bei aktiviertem DAB-Tuner Ensembles, wenn Sie die Taste länger als 1 Sekunde drücken.
- Arbeitet bei CD-Wechsler-Wiedergabe als Suchlauftaste vorwärts oder rückwärts, solange die Taste gedrückt gehalten wird.
- Arbeitet bei CD-Wechsler-Wiedergabe als Titelsprungaste vorwärts (nachster Titel) order rückwärts (vorliegender order vorheriger Titel), wenn die Taste kurz gedrückt wird.

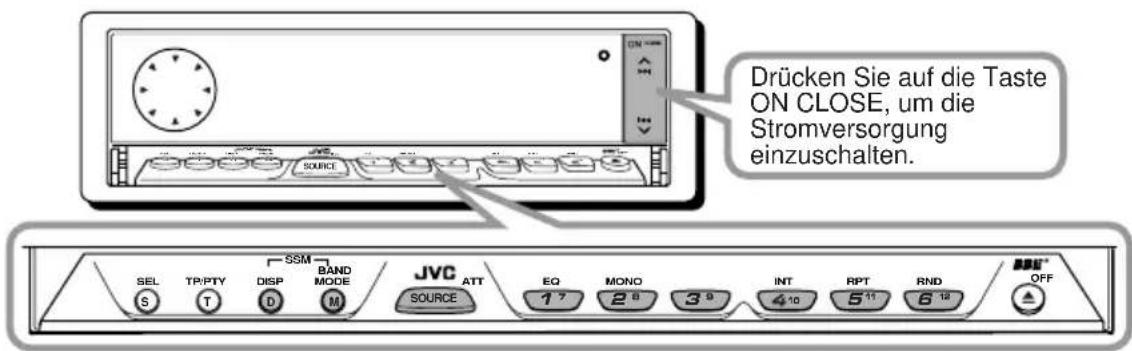

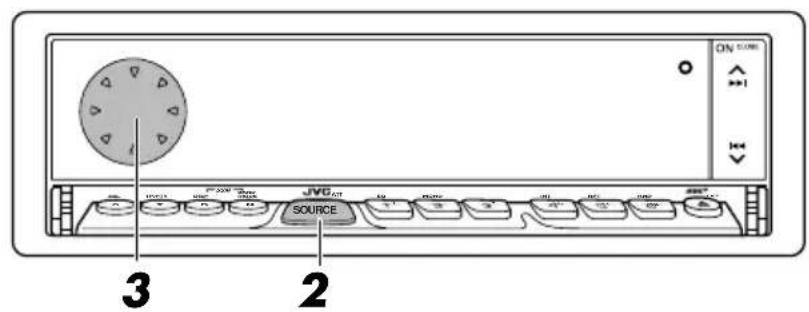

Einschalten der Stromversorgung

Das Gerät einschalten.

Das Display wird eingeschaltet, und die Bedienblende und Steuerregler wird ausgefahren.

2 Die Programmquelle abspielen.

Wenn Sie diese Taste mehrfach hintereinander drucken,ändert sich die Signalquelle wie folgt:

Für KD-LX333R:

UKW DAB-tuner** CD*
CD-Wechsler** Externe
Komponente AM (MW-/LW-)
(zurück zum Anfang)

Für KD-LX111R:

UKW DAB-tuner* CD
CD-Wechsler** (oder Externe
KOMPONENTE** AM (MW-/LW-)
(zurück zum Anfang)

• Wenn sich keine CD im Ladeschacht befindet, können Sie CD nicht als Signalquelle wahren, die wiedergegeben werden soll.
  Wenn weder CD-Wechsler noch DAB-Tuner angeschlossen sind, konnen Sie sie auch nicht als Signalquelle wahren, die wiedergegeben werden soll.
  *Zum Auswahlen der externen Komponente als Signalquelle aktivieren Sie unter „EXT INPUT“ die Option „LINE INPUT“ (siehe Seite 28).

Für die Bedienung des Tuners (UKW oder AM (MW-/LW-)), siehe Seiten 9 - 11.
Für die Bedienung des CD-Spielers, siehe Seiten 19-21.
Für die Bedienung des CD-Wechsler, siehe Seiten 34 - 36.
Für die Bedienung des externe Komponente, siehe Seite 37.
Für die Bedienung des DAB-Tuner, siehe Seiten 38-41.

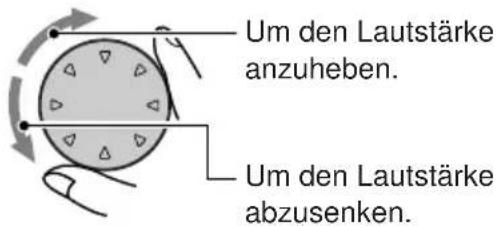

3 Die Lautstärke einstellen.

Der Lautstärkepegel wird angezeigt.

4 Den Klang wie gewünscht einstellen (siehe Seiten 22 - 24).

Für ein sofortiges Absenk den Lautstärke

Drücken Sie die Taste SOURCE ATT länger als 1 Sekunde, während Sie eine beliebige Signalquelle wiedergeben. Die Anzeige „ATT“ dreht sich im Display, und der Lautstärkepegel wird(sofort abgesenkt.

Um den zuvor aktivierten Lautstärkepegel wiederherzustellen, halten Sie die Taste länger als 1 Sekunde gedrück.

Zum Ausschalten des Geräts

Drucken Sie die Taste OFF und halten, bis "SEE YOU" im Display angezeigt wird.

• Wenn Sie die Stromversorgung ausschalten, während Sie eine CD horen, können Sie die CD beim nachsten Einsatzen an derselben Stelle wiedergeben, an der Sie die Stromversorgung ausgeschaltet haben.

Hinweis:

Wenn Sie das Gerät erstmals verwenden, stellen Sieitte die eingebaute Uhr korrekt ein, siehe Seite 8.

Hinweis zu den im Display angezeigten Elementen:

Es werden andere Elemente angezeigt, wenn unter „CLOCK DISP“ die Einstellung „CLOCK OFF“ aktiviert wird. Siehe Seite 27.

Deaktivieren der Demonstration

Die Demonstration ist werkseitig aktiviert und wird automatisch gestartet, wenn das Gerät 20 Sekunden lang nicht genutzt wird.
- Wir empfehlen, die Demonstration zu deaktivieren, bevor Sie das Gerät zum ersten Mal verwenden.

So deaktivieren Sie die Demonstration:

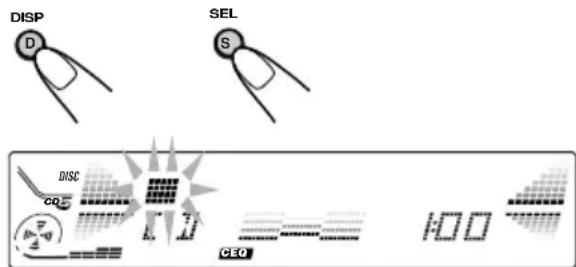

1 Drücken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seiten 25 und 26).

2 Wahlen Sie „DEMO MODE" (Demomodus) sofern nicht bereits im Display angezeigt wird.

3 Wahlen Sie „DEMO OFF" (Demo aus).

4 Bestätigen Sie die Einstellung.

Wenn Sie die Demonstration wieder aktivieren wollen, wiederholen Sie die obigen Schritte und wahlen „DEMO ON" (Demo ein) in Schritt 3.

Stellen der Uhr

1 Drücken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seiten 25 und 26).

2 Stellen Sie die Stunden ein.

1 Wahlen Sie, CLOCK HOUR, sofern diese Option im Display noch nicht angezeigt wird.
2)Stellen Sie die Stunden ein.

1

2

3 Stellen Sie die Minuten ein.

1 Wahlen Sie ,CLOCK MIN (Minutes)".
2Stellen Sie die Minuten ein.

1

2

4 Stellen Sie das Zeitanzeigesystem ein.

1WahlenSie ^ 日 24H/12H"
2Stellen Sie ,24HOUR"oder ,12HOUR"ein.

1

2

5 Bestätigen Sie die Einstellung.

Wenn Sie die aktuelle Uhrzeit aneigen mochten, während unter „CLOCK DISP“ die Option „CLOCK OFF“ aktiviert ist, drücken Sie die Taste DISP (D).

Die Uhrzeit wird 5 Sekunden lang angezeigt.

Radiohören

Um einen Sender einzustellen, konnen Sie entweder den automatischen Suchlauf verwenden, oder Sie konnen den Sender manuell einstehen.

Automatisches Suchen eines Senders: Automatischer Suchlauf

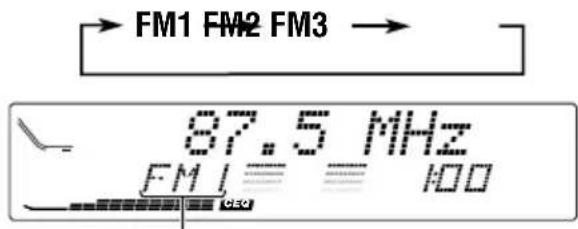

1 Wahlen Sie das Band.

1 Drucken Sie die Taste SOURCE ATT um FM oder AM als Signalquelle auszuwahlen.

2 Halten Sie gegebenenfalls die Taste BAND MODE (M) gedrück, und wahlen Sie die UKW-Bandnummer (FM1, FM2 oder FM3).

Wenn Sie diese Taste mehrfach hintereinander drücken und halten,ändert sich das UKW-Band wie folgt:

Das gewählte Frequenzband wird angezeigt.

Hinweis:

Dieser Receiver verfügt über drei UKW-Frequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wahlen, um sich eine UKW-Sendung anzuhören.

2 Beginnen Sie mit derSuche nach einem Sender.

Drucken Sie die Taste umSuchen von Sendern mit hoherer Frequenz.

Drücken Sie die Taste umSuchen von Sendern mit niedrigerer Frequenz.

Wenn ein Sender empfangen wird, Stoppt dieSuche.

Zum Anhalten der Suehe bevor ein Sender empfangen wird, die gleiche Taste, die Sie für die Suehe gedrückt haben, nochmals drucken.

Manuelles Suchen eines Senders: Manueller Suchlauf

1 Wahlen Sie das Band.

1Drucken Sie die Taste SOURCE ATT um FM oder AM als Signalquelle auszuwahlen.

2Halten Sie gegebenenfalls die Taste BAND MODE (M) gedrückt, und wahlen Sie die UKW-Bandnummer (FM1, FM2 oder FM3).

Wenn Sie diese Taste mehrfach\ hindereinander drücken und halten,ändert\ sich das UKW-Band wie folgt:

Hinweis:

Dieser Receiver verfügt über drei UKW-Frequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wahlen, um sich eine UKW-Sendung anzuhoren.

FORTSETZUNG AUF DER NACHSTEN SEITE

2 Drücken Sie die Taste oder und halten Sie sie gedrückt, bis „M (manuell)“ im Display zu blinken beginnnt.

3 Stellen Sie den gewünschten Sender ein, während „M“ blinkt.

Drucken Sie die Taste um Sender einzustellen, die auf hohenen Frenzenenden.

Drucken Sie die Taste um Sender einzustellen, die auf niedrigeren Frenzenben.

• Wenn Sie die Taste loslassen, wird der manuelle Betrieb automatisch nach 5 Sekunden deaktiviert.
• Wenn Sie die Taste gedrück halten,ändert sich die Frequenz (in 50 kHz) Intervallen bei UKW und 9 kHz Intervallen bei AM - MW-/LW-), bis Sie die Taste freigegeben.

Schlechter Empfang einer UKW-Stereosendung:

1 Drücken Sie die Taste BAND MODE (M) während Sie eine UKW-Sendung horen (die Anzeige ST leuchtet, wenn eine UKW-Stereosendung empfangen wird). "MODE" im Display angezeigt wird, und die Zifferntasten können als Funktionstasten verwendet werden.
2 Drücken Sie die Taste MONO, während "MODE" im Display angezeigt wird, so daß die Anzeige MO im Display eingeschaltet wird. Die empfangene Sendung wird jetzt monophon wiedergegeben, aber der Empfang wird better (die Anzeige ST erlischt).

Wenn Sie diese Taste mehrfach hintereinander drücken, wird die Anzeige MO abwechselnd ein- und ausgeschaltet.

Speichern der Sender

Sie konnen Rundfunksender auf zwei Arten abspeichern.

• Automatisches Vorabstimm den UKW-Sender: SSM (Strong-station Sequential Memory = Sequentialspeicher für starke Sender)
• Manuelles Vorabstimmen für UKW- und MW-/ LW-Sender

Automatische UKW-Vorabstimmung: SSM

Sie konnen 6 lokale UKW-Sender pro UKW-Empfangsbereich (FM1, FM2 und FM3) vorabstimmen.

Die gewünschte Empfangsbereichzahl (FM1-3), in der UKW-Sender gespeichert werden sollen, wahlen.

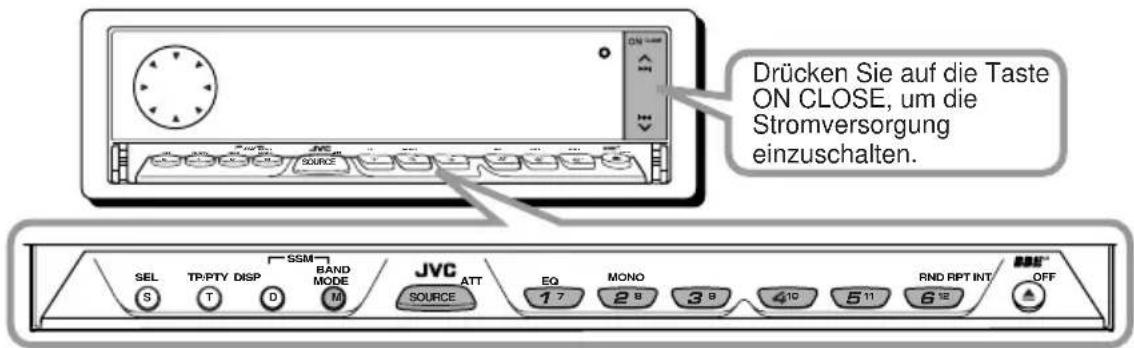

1Drucken Sie die Taste SOURCE ATT um FM als Signalquelle auszuwahlen.
2 Drucken Sie gegebenenfalls die Taste BAND MODE (M) mehrfach hintereinander, und halten Sie sie gedrückt, und wahlen Sie die UKW-Bandnummer aus (FM1, FM2 oder FM3).

Wenn Sie diese Taste mehrfach\ hintereinander drucken und halten,ändert\ sich das UKW-Band wie folgt:

2 Drücken Sie beiden Tasten, und halten Sie sie länger als 2 Sekunden gedrucht.

"SSM" erscheint und erlischt bei Abschluss der automatischen Vorabstimmung wieder.

Die lokalen UKW-Sender mit den stärksten Signalen werden gesucht und automatisch in der Empfangsbereichszahl (FM1, FM2 oder FM3), die Sie gewählt haben, gespeichert. Diese vorabgestimmten Sender werden auf den Nummertasten abgespeichert — N° 1 (niedrigste Frequency) bis N° 6 (hochste Frequency). Vorabstimmung abgeschlossen ist, wird der Sender der Taste 1 automatisch angewählt.

Manuelles Vorabstimmen

Sie konnen bis zu 6 Sender pro Empfangsbereich (FM1, FM2, FM3 und AM) von Hand vorabstimmen. Beispiel: Speichern des UKW-Senders 88,3 MHz auf der numerischen Taste 1 des FM1 -Empfangsbereichs.

1 Wahlen Sie das Band (in thissem Beispiel FM1).

1Drucken Sie die Taste SOURCE ATT um FM als Signalquelle auszuwahlen.

2Drucken Sie gegebenenfalls die Taste BAND MODE (M) mehrfach hintereinander, und halten Sie sie gedrückt, um das Band FM1 auszuwahlen.

2 Stellen Sie einen Sender ein (in thisem Beispiel wird die Frequenz 88,3 MHz verwendet).

Drucken Sie die Taste um Sender einzustellen, die auf hohenen Frenzenben.

Drucken Sie die Taste um Sender einzustellen, die auf niedrigeren Frenzenenden.

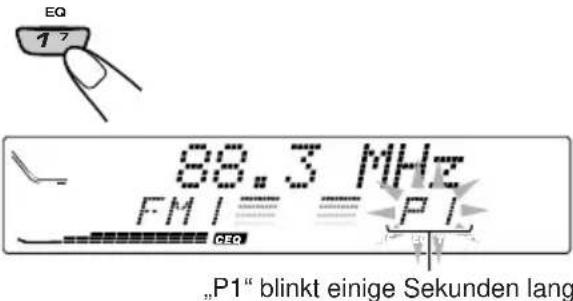

3 Drücken Sie die Ziffertaste (in thisem Beispiel 1), und halten Sie sie länger als 2 Sekunden gedrückt.

4 Das obige Verfahren zum Speichern der anderen Sender auf andere numerische Tasten wiederholen.

Hinweise:

• Ein vorheriger vorabgestimmter Sender wird gelöscht, wenn ein neuer Sender auf der gleichen numerischen Taste abgespeichert wird.
  Vorabgestimmte Sender werden gelöscht, wenn die Stromversorgung des Speicherstromkreises unterbrochen wird (z.B. beim Wechseln der Batterie). In diesen Fall die Sender nochmals vorabstimmen.

Anwahl eines vorabgestimmten Senders

Sie konnen einfach einen vorabgestimmten Sender aufrufen.

Bedenken Sie, daß Sie zuerst Sender speichern müssen. Wenn Sie das noch nicht getan haben, siehe „Speichern der Sender" auf Seiten 10 und 11.

1 Wahlen Sie das Band.

1Drucken Sie die Taste SOURCE ATT um FM oder AM als Signalquelle auszuwahlen.

2 Drucken Sie gegebenenfalls die Taste BAND MODE (M) mehrfach hintereinander, und halten Sie sie gedrückt, und wahlen Sie die UKW-Bandnummer aus (FM1, FM2 oder FM3).

Wenn Sie diese Taste mehrfach hintereinander drucken und halten,能力和 sich das UKW-Band wie folgt:

2 Die gewünschte Nummer (1 - 6) für den vorabgestimmten Sender wahren.

Bei der Wiedergabe eines UKW-Senders verschlechtert sich die Klangqualität, und der Stereoeffekt besteht:

In einigen Sendebereich konnen sich benachbarte Sender gegenseitig stären. Wenn diese Störungen auftreten, kann these Gerät das Interferenzrauschen automatisch reduzieren (werkseitige Einstellung für das Gerät). In thisem Fall verschlechtert sich jedoch die Klangqualität, und der Stereoeffekt besteht. Wenn Sie nicht möchten, daß sich die Klangqualität verschlechtert und der Stereoeffekt verlorengen, sondernlieber das Interferenzrauschen akzeptieren möchten, finden Sie weitere Informationen unter „Soändern Sie die Trennschärfe des UKW-Tuners — IF FILTER" auf Seite 28.

Betriebsmöglichkeiten mit der Funktion RDS

Das Radiodatensystem (RDS) ermöglich es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren Sendernamen sowie Informationen über die aktuelle Sendung übermitteln, wie z. B. Sport oder Musik usw. Eine weitere Eigenschaft des RDS-Systems hei „Enhanced Other Networks". Wenn Sie die Enhanced Other Networks-Daten verwenden, die von einem Sender übertragen werden, konnen Sie einen anderen Sender eines anderen Netzes einstellen, der Ihr Lieblingprogramm oder Verkehrsnachrichten überträgt, während Sie eine andere Sendung horen oder eine andere Signalquelle wiedergeben, wie beispielsweise eine CD.

Wenn das Gerät RDS-Daten empfängt, sind folgende Funktionen möglich:

• Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)
• Es kann auf Bereitschaftsempfang von Verkehrsnahrichten (TA: Verkehrsnahrichten) oder ihrer Lieblingssendung geschlossen werden
• Ein Sendungstyp (PTY: Sendungstyp) kann gesucht werden
• Sendungssuchlauf
• Einige weitere Funktionen sind möglich

Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)

Wenn Sie in einem Bereich fahren, in dem der UKW-Empfang schlecht ist, stellt der Tuner, der in these Gerät integriert ist, automatisch einen anderen RDS-Sender ein, der thiselbe Sendung mit stärkeren Signalen ausstrahlt. So konnen Sie thiselbe Sendung auf der gesamten Fahrtstrecke mit bestem Empfang horen. (Sehen Sie sich die Abbildung auf der nachsten Seite an). Es werden zwei Arten von RDS-Daten verwendet, damit der Empfang mit Sendernetzerfassung richtig Funktioniert: PI (Sendungskenndaten) und AF (Alternativefrequenzdaten). Wenn diese Daten vom eingestillten RDS-Sender nicht richtig empfangen werden, ist ein Empfang mit Sendernetzerfassung nicht möglich.

Wenn Sie den Empfang mit Sendernetzerfassung verwenden wollen

Sie können die verschieden Modi des Alternativfrequenzempfangs auswahlen, um weiterhin desselbe Programm unter besten. Empfangsbedingungen zu horen. Werkseitig ist die Einstellung „AF" aktiviert.

• AF: Die Sendernetzerfassung ist bei aktivierter Regionalisierung „ausgeschaltet". Wenn die Eingangssignale des zurzeit eingestelltten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von thisem Sender zu einem anderen. (In dieser Betriebsart kann die Sendung von der aktuell empfangenen Sendung abweichen). Die Anzeige AF schaltet sich ein, nicht jedoch die Anzeige REG.
• AF REG: Die Sendernetzerfassung ist bei aktivierter Regionalisierung „eingeschaltet". Wenn die Eingangssignale des zurzeit eingestellen Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesen Sender zu einem anderen, der dasselbe Programm ausstrahlt. Sowohl die Anzeige AF als auch die Anzeige REG schalten sich ein.
• OFF: Die Sendernetzerfassung ist deaktiviert. Weder die Anzeige AF noch die Anzeige REG schaltet sich ein.

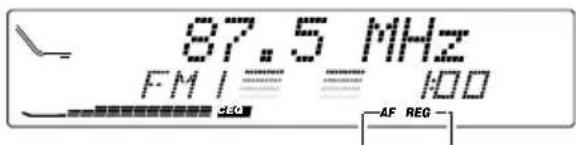

Anzeige AF Anzeige REG

1 Drücken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seiten 25 und 26).

2 Wahlen Sie „AF-REG (Alternativefrequenz-/ Regionalempfang)“, sofern nicht bereits im Display angezeigt wird.

3 Wahlen Sie den gewünschten Modus -,AF",,AF REG" oder ,OFF".

4 Bestätigen Sie die Einstellung.

Hinweis:

Wenn ein DAB-Tuner angeschlossen ist und der Empfang von Alternativfrequenzen (für DAB-Dienste) aktiviert ist, wird der Empfang mit Sendernetzverfassung ebenfalls automatisch aktiviert. Andererseits kann der Empfang mit Sendernetzverfassung nicht deaktiviert werden, ohne den Empfang von Alternativfrequenzen zu deaktivieren. (Siehe Seite 41).

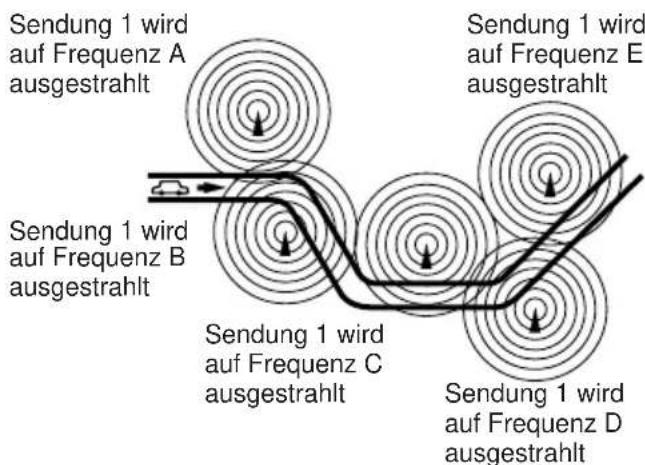

Dieselbe Sendung kann auf verschiedene Frenzen empfangen werden.

Verwendend des TA-Standby-Empfangs

Mit Hilfe des TA-Standby-Empfangs können Sie das Gerät vorübergehend von der aktuellen Signalquelle (anderer UKW-Sender oder CD und sonstige angeschlossene Komponente) auf Verkehrsnahrichten (TA) umschalten.

• Der TA-Standby-Empfangs Funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen.

Drucken Sie die Taste TP/PTY (T), um den TA-Bereitschaftsempfang zu aktivieren.

■Wenn FM als aktuelle Signalquelle

ausgewählt ist, leuchtet die Anzeige TP entweder kontinuierlich oder blinkt.

• Wenn die Anzeige TP leuchtet, ist der TA-Bereitschaftsempfang aktiviert. Wenn ein Sender eine Verkehrsdurchsage überträgt, wird "TRAFFIC" im Display angezeigt, und das Gerät stellt den Sender automatisch ein. Die Lautstärke wird auf den voreingestellen TA-Lautstärkegel eingestellt (siehe Seite 17), und die Verkehrsdurchsage wird wiedergegeben.

• Wenn die Anzeige TP blinkt, ist der TA-Bereitschaftsempfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den TA-Bereitschaftsempfang verwendet werden. Um den TA-Bereitschaftsempfang zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt. Drucken Sie oder um einen solchen Sender zuuchen. Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige TP nicht mehr, sondern leuchtet kontinuierlich.Jetzt ist der TA-Bereitschaftsempfang aktiviert.

■Wenn zurzeit eine andere Signalquelle als FM ausgewähl ist, leuchtet die Anzeige TP.

Wenn ein Sender eine Verkehrsdurchsage überträgt, wird "TRAFFIC" im Display angezeigt, und das Gerät wechselt automatisch die Signalquelle und stellt den Sender ein.

Wenn Sie den TA-Bereitschaftsempfang deaktivieren möchten, drücken Sie die Taste TP/PTY (T) erneut.

Verwendend des PTY-Standby-Empfang

Mit Hilfe des PTY-Standby-Empfang konnen Sie das Gerät vorübergehend von der aktuellen Signalquelle (anderer UKW-Sender oder CD) auf Lieblingssendung (PTY: Sendungstyp) umschalten.

• Der PTY-Standby-Empfang Funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen.

Sie können Ihr Lieblingsprogramm für den PTY-Standby-Empfang auswahlen.

Werkssheit ist der PTY-Standby-Empfang deaktiviert. ("OFF" ist für den PTY-Standby-Empfang ausgewählt).

1 Drücken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seiten 25 und 26).

2 Wahlen Sie, PTY STBY (PTY-Bereitschaftsbetrieb)“, sofern nicht bereits im Display angezeigt wird.

3 Wahlen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 18).

Der gewählte Codename wird im Display angezeigt und im Speicher gesichert.

Wahlen Sie "OFF" aus, um den PTY-Standby-Empfang zu deaktivieren.

4 Bestätigen Sie die Einstellung.

■Wenn UKW als aktuelle Signalquelle ausgewählt ist, leuchtet die Anzeige PTY entweder kontinuierlich oder blinkt.

• Wenn die Anzeige PTY leuchtet, ist der PTY-Bereitschaftsempfang aktiviert. Wenn ein Sender das ausgewählte PTY-Programm überträgt, stellt das Gerät den Sender automatisch ein.
• Wenn die Anzeige PTY blinkt, ist der PTY-Bereitschaftsempfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den PTY-Bereitschaftsempfang verwendet werden.

Um den PTY-Bereitschaftsempfang zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale übertragt. Drucken Sie I oder

am einen solchen Sender zuuchen.

Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige PTY nicht mehr, sondern leuchtet kontinuierlich.Jetzt ist der PTY-Bereitschaftsempfang aktiviert.

■Wenn zurzeit eine andere Signalquelle als UKW ausgewählt ist, leuchtet die Anzeige PTY.

Wenn ein Sender das ausgewählte PTY-Programm überträgt, wechsel das Gerät automatisch die Signalquelle und stellt den Sender ein.

Wenn Sie den PTY-Bereitschaftsmodus deaktivieren möchten, wahren Sie in der linken Spalte in Schritt 3 der Verfahrensbeschreibung die Einstellung "OFF" aus. Die Anzeige PTY erlischt.

Suchen Ihrer Lieblingssendung

Sie konnen einen beliebigen PTY-Codeuchen.

Darüber hinaus konnen Sie unter den Zifferntasten 6 Lieblingsprogrammtypenspeichern.

Bei Auslieferung ab Werk sind die folgenden 6 Sendungstypen unter den Ziffertasten (1 bis 6) gespeichert.

Weiter unterfinden Sie Informationen,wie Sie Ihre Lieblingssendungstypen speichern konnen.

Hinweise zu诸如His Lieblingssendung finden Sie siehe Seite 16.

1	2	3
POP M	ROCK M	EASY M
4	5	6
CLASSICS	AFFAIRS	VARIED

So speichern Sie ihre Lieblingssendungstypen

1 Drücken Sie die Taste TP/PTY (T), und halten Sie sie länger als 2 Sekunden gedrück.

Der zuletzt gewähnte PTY-Code wird angezeigt.

2 Wahlen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 18).

Der gewählte Codename wird im Display angezeigt.

3 Drücken Sie die Ziffertaste und halten länger als 2 Sekunden gedrückt, um den gewählten PTY-Code unter der gewünschten Speichertaste zu speichern.

Die Speicherplatznummer blinkt ein paar Sekunden lang.

4 Drücken Sie die Taste TP/PTY (T), und halten Sie sie länger als 2 Sekunden gedrückt.

Souchen Sie ihren Lieblingssendungstyp

1 Drücken Sie die Taste TP/PTY (T), und halten Sie sie länger als 2 Sekunden gedrückt, während Sie einen UKW-Sender horen.

Der zuletzt gewählte PTY-Code wird angezeigt.

2 Wahlen Sie einen der PTY-Codes.

Beispiel: Wenn Sie „ROCK M" auswahlen.

3 Drucken Sie die Taste oder um die PTY-Suche nach Ihrlem Lieblingsprogramm zu starten.

• Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.
• Wenn kein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird der aktuell eingestellte Sender weiterhin wiedergegeben.

Hinweis:

In einigen Gebieten Funktioniert die PTY-Suche möglicherweise nicht richtig.

Weitere praktische RDS-Funktionen und -Einstellungsmöglichkeiten

Automatische Auswahl des Senders bei Verwenden der Ziffertasten

Wenn Sie die Ziffertaste drucken, wird im allgemeinen der unter dieser Taste gespeicherte Sender eingestellt.

Wenn es sich bei thisem gespeicherten Sender um einen RDS-Sender handelt, geschieht jedoch etwas anderes. Sollten die Signale des gespeicherten Senders für einen gute Empfang nicht ausreichen,ucht das Gerät mit Hilfe der AF-Daten einen anderen Sender, der dieserse Sendung wie der ursprünglich ausgewählte Sender ausstrahlt. (Sendingssuchlauf)

• Es dauert eine gewisse Zeit, bis das Geräte einen anderen Sender mit Hilfe des Sendersuchlaufs eingestellt hat.

Führer Sie das nachstehend beschriebene Verfahren durch, um den Sendungssuchlauf zu aktivieren.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)" auf Seite 25.

1 Drücken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-ELEMENTE im Display angezeigt wird.
2 Drücken Sie die Taste oder um die Funktion „P(Sending)-SEARCH" auszuwahlen.
3 Drehen Sie den Steuerregler, um „SEARCH ON" auszuwahlen. Der Sendungssuchlauf ist jetzt aktiviert.
4 Drücken Sie die Taste SEL (S), um die Einstellung abzuschreiben.

Um den Sendungssuchlauf zu deaktivieren, wiederholen Sie dasselbe Verfahren, und wahlen Sie in Schritt 3 die Einstellung „SEARCH OFF" aus.

Ändern der Anzeige bei der Wiedergabe eines UKW-Senders

Während Sie einen UKW-RDS-Sender horen, können Sie die Erstanzeige im Display soändern, daß der Sendername (PS NAME) oder die Sendefrequenz (FREQUENCY) anziegt wird.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)" auf Seite 25.
  1 Drücken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-ELEMENTE im Display angezeigt wird.
  2 Drücken Sie die Taste oder um die Funktion „TUNER DISP (Display)" auszuwahlen.
  3 Drehen Sie den Steuerregler, um die gewünschte Anzeige (PS NAME oder FREQUENCY) einzustellen.
  4 Drücken Sie die Taste SEL (S), um die Einstellung abzuschreiben.

Hinweis:

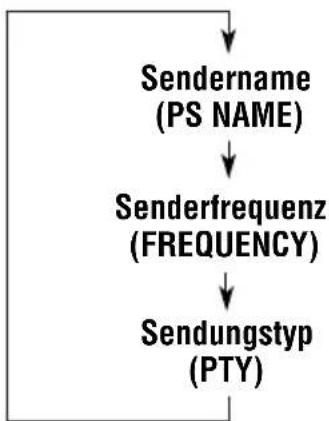

Wenn Sie die Taste DISP (D) drücken, können Sie das Display auch ändern, während Sie einen UKW-RDS-Sender hören.

Wenn Sie diese Taste mehrfach hintereinander drücken, werden folgende Informationen im Display angezeigt:

• Nach ein paar Sekunden schaltet das Display auf die vorherige Anzeige zuriick.

Einstellen des Lautstärkegegels für Verkehrsnachrichten

Sie konnen den Lautstärkepegel für den Bereitschaftsempfang von Verkehrsnachrichtenspeichern. Wenn Verkehrsnachrichten gesendet werden, werden sie automatisch in der gespeicherten Lautstärke wiedergegeben.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)" auf Seite 25.
  1 Drücken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.
  2 Drucken Sie die Taste oder um die Funktion, TAVOL (Lautstärke) auszuwahlen.
  3 Drehen Sie den Steuerregler, um die gewünschte Lautstärke einzustellen. Sie können die Lautstärke zwischen „TA VOL 00" bis „TA VOL 50" einstellen.
  4 Drucken Sie die Taste SEL (S), um die Einstellung abzuschreiben.

Automatische Uhreinstellung

Bei Auslieferung ab Werk ist die Uhr, die in\ deses Gerat integriert ist, so eingestellt, daß sie\ die Uhrzeit automatisch unter Verwendung der im\ RDS-Signal enthaltenen Uhrzeitdaten korrigiert.\ Wenn Sie die automatische Uhreinstellung nicht\ wünschen, befolgen Sie das nachstehende\ Verfahren.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)" auf Seite 25.
  1 Drücken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.
  2 Drücken Sie die Taste I oder I und die Funktion AUTO ADJ (Einstellung) auszuwahlen.
  3 Drehen Sie den Steuerregler entgegen dem Uhrzeigersinn, um „ADJUST OFF“ auszuwahlen. Die automatische Uhreinstellung ist jetzt deaktiviert.
  4 Drücken Sie die Taste SEL (S), um die Einstellung abzuschlieben.

Wenn Sie die Uhreinstellung erneut aktivieren möchten, wiederholen Sie dasselbe Verfahren, und wahlen Sie in Schritt 3 die Einstellung ADJUST ON" aus.

Hinweis:

Derselbe Sender muß mindestens 2 Minuten lang eingestellt bleiben, nachdem „AUTO ADJ“ auf „ADJUST ON“ gesetzt wurde. Anderenfalls kann die Uhrzeit nicht eingestellt werden. (Das Gerät besteht damit 2 Minuten, um die CT-Daten im RDS-Signal zu erfassen).

PTY-Codes

NEWS: Nachrichten

AFFAIRS: Nachrichtenmagazin/Aktuelle Themen

INFO: Ratgeber aller Art

SPORT:Sport

EDUCATE: Bildungsprogramme

DRAMA: Hörspiel

CULTURE: Kulturereignisse (regional/ überregional)

SCIENCE: Wissenschaft und Technik

VARIED: Gemischte Programme (Komödien, Feiern usw.)

POP M: Popmusik

ROCK M: Rockmusik

EASY M: Leichte Unterhaltungsmusik

LIGHT M: Leichte Musik

CLASSICS: Klassische Musik

OTHER M: Sonstige Musik

WEATHER: Wettermeldungen

FINANCE: Finanz-Themen, Wirtschaftsmeldungen usw.

CHILDREN: Kindersendungen

SOCIAL: Soziale Themen

RELIGION: Sendungen mit religiosen, philosophischen Themen, Gottesdienste usw.

PHONE IN: Hörermeinungen (Telefonumfragen, Befragungen usw.)

TRAVEL: Reiseimagazine, Reiseberichte, Reiseangebote usw.

LEISURE: Sendungen für Freizeitgestaltung und Hobbies (Garten, Kochen, Angeln usw.)

JAZZ: Jazzmusik

COUNTRY: Countrymusik

NATION M: Unterhaltungsprogramme in einer Fremdsprache

OLDIES: Schlageroldies

FOLK M: Volksmusik

DOCUMENT: Dokumentationen und Themenmagazine

Abspielen einer CD

1 Offnen Sie den Ladeschacht.

Die Displayblende wird nach unten geklappt, und der Ladeschacht erscheint.

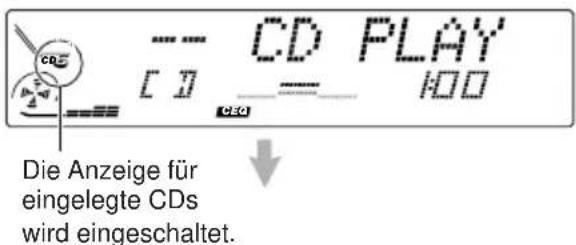

2 Eine CD in den Ladeschacht einschieben.

Das Gerätzieht die CD ein,und die Displayblende wird nachaben geklappt. AnschlieBend wird die CD automatisch wiedergegeben.

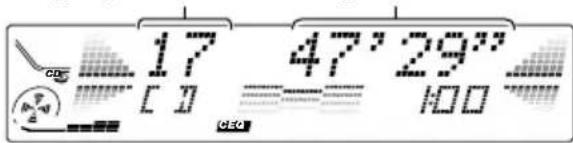

Gesamtitelzahl der
eingelegten CD

Gesamtspielzeit der
eingelegten CD

Hinweise:

• Wenn sich eine CD im Ladeschacht befindet, wird die CD-Wiedergabe gestartet, sobald „CD“ durch Drücken der Taste SOURCE ATT als Signalquelle gewählt wird.
• Wenn eine CD falsch herum einlegeit wurde, die CD wird automatisch ausgeworfen.
• Wenn Sie die CD mit CD-Text wiedergeben, werden CD-Titel und Künstler auf dem Display angezeigt. Anschließlich werden der aktuelle Titel sowie die verstrichene Spielzeit im Display angezeigt. Weitere Informationen finden Sie unter „Wiedergeben einer CD mit CD-Text" (Seite 21) und „Wahlen des Bildlaufmodus — SCROLL" (Seite 27). Wenn eine CD mit CD-Text weitere Textinformationen enthalt, wird einiger Text möglicherweise nicht im Display angezeigt.
• Wenn Sie Signalquelle ändern, wird die wiedergabe der CD ebenfalls gestoppt (allerdings wird die CD nicht ausgeworfen). Wenn Sie das nachste Mal „CD“ als Signalquelle auswahlen, wird die CD an derselben Stelle wiedergegeben, an der Sie die Wiedergabe gestopp haben.

Zum Beenden des Abspielens und Auswerfen der CD

Drucken Sie kurz die Taste OFF.
Die Wiedergabe der CD wird gestopt, die
Displayblende wird nach unter geklappt.
AnschlieBend wird die CD automatisch aus dem
Ladeschacht ausgeworfen.
Wenn Sie die Displayblende schlieBen
wollen, drucken Sie die Taste oder
Wenn Sie keine Taste drucken, fahr die
Displayblende etwa 5 Minuten später nach oben

Bisherige SpielzeitDerzeitig VORSICHT: Stecken Sie niemals einen Finger zwischen die Displayblende und das Gerät, da sich Ihr Finger im Gerät verfangen kann.

Hinweis:

Wird die ausgeworfene CD nicht innerhalb von 15 Sekunden entnommen, wird die CD automatisch wieder in den Ladeschlitz eingefahren, um sie vor Staub zu schützen. (Die CD wird thismal jeder nicht abgespielt).

Finden eines Titels oder einer bestimmten Abschnittes auf einer CD

Zumschnellen Vor- oder Rücklauf des Titels

Drücken Sie die Taste für einenchnellen Vorlauf des Titels und halten, während eine CD abgespielt wird.

Drücken Sie die Taste N einen Rücklauf des Titels und halten, während eine CD abgespielt wird.

So springen Sie zu den nachsten oder vorherigen Titels

Drucken Sie kurz die Taste , während eine CD
wiedergegeben wird, um an den Anfang des nachsten Titels zu springen. Wenn Sie diese Taste mehrfach hintereinander drucken, wird der Anfang des jeweils nachsten Titels gesucht und wiedergegeben.

Drucken Sie kurz die Taste
Vahrendine CD
wiedergegeben wird, um an den Anfang des aktuellen Titels zu springen. Wenn Sie diese Taste mehrfach hintereinander drucken, wird der Anfang des jeweils vorherigen Titels gesucht und wiedergegeben.

Zum direkten Anwahlen eines bestimmten Titels

Die Nummertaste, die der Titelnummer entspricht drucken, um sein Abspielen zu beginnen.

Zum Wahlen einer Titelnummer von 1-6: 1 (7)-6 (12) kurz drucken.
Zum Wahlen einer Titelnummer von 7-12: 1 (7)-6 (12) drucken und länger als 1 Sekunde halten.

Wahlen der CD-Abspielbetriebsarten

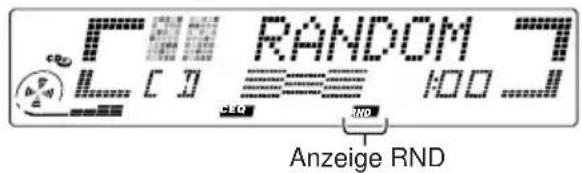

So geben Sie Titel in zufälliger Reihenfolge wieder (Wiedergabe in zufälliger Reihenfolge)

Sie konnen alle Titel der CD in zufälliger Reihenfolge wiedergeben.

1 Drucken Sie die Taste BAND MODE (M), während eine CD wiedergegeben wird. "MODE" im Display angezeigt wird, und die Zifferntasten können als Funktionstasten verwendet werden. 2 Drucken Sie die Taste RND (Zufall), während "MODE" im Display angezeigt wird, so daß die Anzeige RND im Display eingeschaltet wird. Wenn Sie diese Taste mehrfach hintereinander drucken, wird die Wiedergabe in zufälliger Reihenfolge abwechselnd ein- und ausgeschaltet.

Wenn die Wiedergabe in zufälliger Reihenfolge aktiviert worden ist, leuchtet die Anzeige RND im Display, und es wird der Titel wiedergegeben, der durch eine Zufallsfunktion ausgewählt wurde.

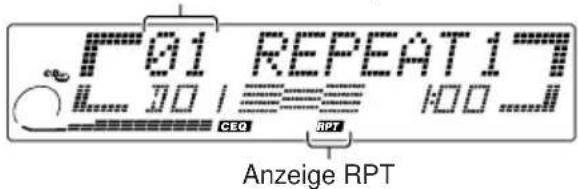

So geben Sie Titel wiederholt wieder (wiederholte Wiedergabe)

Sie konnen den aktuellen Titel wiederholt wiedergeben.

1Drucken Sie die Taste BAND MODE (M), wahrend eine CD wiedergegeben wird. "MODE" im Display angezeigt wird, und die Zifferntasten können als Funktionstasten verwendet werden.

2 Drucken Sie die Taste RPT (Wiederholung), während „MODE" im Display angezeigt wird, so daß die Anzeige RPT im Display eingeschaltet wird. Wenn Sie diese Taste mehrfach hintereinander drucken, wird die Wiedergabe in zufälliger Reihenfolge abwechselnd ein- und ausgeschaltet.

Titelnummer des derzeit abspielenden Titels

Wenn die wiederholte Wiedergabe aktiviert worden ist, leuchtet die Anzeige RPT im Display.

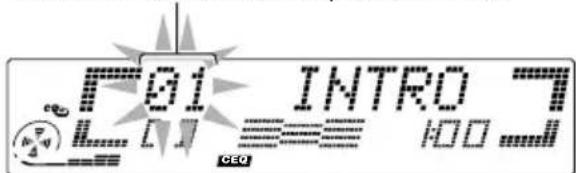

So如果玩家 Sie Titel an (Anspielabtastung)

Die ersten 15 Sekunden aller Titel konnen nacheinander wiedergegeben werden.

1Drucken Sie die Taste BAND MODE (M), während eine CD wiedergegeben wird. "MODE" im Display angezeigt wird, und die Zifferntasten können als Funktionstasten verwendet werden.

2 Drucken Sie die Taste INT (Anspielabstastung), während MODE im Display angezeigt wird. Wenn Sie diese Taste mehrfach hintereinander drucken, wird die Anspielfungtion abwechselnd einund ausgeschaltet.

Titelnummer des derzeit abspielenden Titels

Wenn die Anspielfungtion aktiviert worden ist, wird „INTRO" 5 Sekunden lang im Display angezeigt, und die jeweilige Titelnummer blinkt.

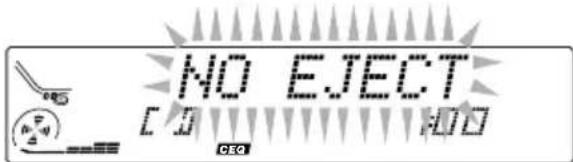

Unterträcken des CD-Ausbwurfs

Sie konnen den CD-Auwurf blockieren und eine CD im Ladeschlitz verriegeln.

Halten Sie die Taste SOURCE ATT gedrückt, und drücken Sie die Taste OFF länger als 2 Sekunden. "NO EJECT" wird etwa 5 Sekunden im Display lang angezeigt. Die CD ist damit verriegelt und kann nicht ausgeworfen werden.

Hinweis:

Wenn Sie die Taste OFF drucken, während der CD-Ausbuwarf gesperrt ist, wird die Blende eingefahren, aber die CD kann nicht ausgeworfen werden. (NO EJECT" wird im Display angezeigt). Wenn Sie die Displayblende hochfahren möchten, drucken Sie die Taste oder

Wenn Sie die Verriegelung aufheben wollen, drücken Sie die Taste OFF erneut länger als 2 Sekunden, während Sie die Taste SOURCE ATT gedrückt halten. "EJECT OK" blinkt etwas 5 Sekunden lang im Display, und die Verriegelung der CD wird aufgehoben.

Wiedergeben einer CD mit CD-Text

Auf einer CD mit CD-Text werden bestimmte Informationen über die CD (CD-Titel, Kündler und Titelbezeichnungen) gespeichert. Sie können diese CD-Informationen im Display anzeigen.

Wahlen Sie den Textanzeigemodus, während Sie eine CD mit CD-Text wiedergeben.

Wenn Sie diese Taste mehrfach hintereinander drücken,ändert sich die Anzeige zyklisch wie folgt:

Hinweise:

• Das Display zeigt maximal 10 Zeichen gleichzeitig an. Es wird ein Bildlauf durchgeführt, wenn der Text länger als 10 Zeichen ist. Weitere Informationen finden Sie unter „Wahlen des Bildlaufmodus — SCROLL" auf Seite 27.

• Wenn Sie die Taste DISP (D) drücken, während Sie eine konventionelle CD wiedergeben, wird „NO NAME" für den CD-Titel/Künstler und Titelnamen angezeigt.

Klang-Einstellschritte

Sie können das Klangbild wie gewünscht einstehen.

Die einzustellende Position wahlen.

Wenn Sie diese Taste mehrfach hintereinander drucken,ändern sich die einstellbaren Funktionen wie folgt:

Anzeige Zutun: Bereich
BASS Einstellen -06 (min.) der Tiefen. |		+06 (max.)
TRE Einstellen -06 (min.) der Höhen. |		+06 (max.)
FAD* Einstellen des vorderen und hinteren Lautsprecherausgleichs.		R06 (Nur hinten) | F06 (Nur vorne)
BAL Einstellen des linken und rechten Lautsprecherausgleichs.		L06 (Nur links) | R06 (Nur rechts)
BBE Weitere	Informationen finden Sie in der rechten Spalte im Abschnitt „Was ist BBEII?".	BBE 1, BBE 2, BBE 3, BBE OFF
WOOFER Ein (ausschliesslich Modell für den KD-LX333R)	stellen des Ausgangspegels Subwoofer.	00 (min.) | 08 (max.)
VOLUME Einstellen der 00 Lautstärke. |		min. | 50 (max.)

• Wenn Sie eine Anlage mit zwei Laufsprechern verwenden, setzen Sie den Ausblender auf „00".

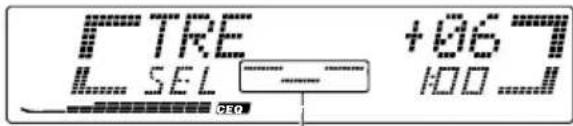

2 Lautstärkekontur einstellen.

Um den Pegel anzuheben.

Um den Pegel abzusken.

Die Entzerrungscharakteristikändert sich, wenn Sie die Baß- oder Höheneinstellungändern.

Hinweis:

Im allgemeinen wird die Steuerregler zur Regelung der Lautstärke verwendet. Sie brauchen also nicht „VOLUME" zu wahlen, um die Lautstärke einzustellen.

Was ist BBEII?

Die BBE*Funktion stellt die Brillanz und Klarheit des ursprünglichen Live-Klangs von Aufnahmen, Radiosendungen usw. wieder her. Wenn ein Laatsprecher Tone reproduziert, entstehen eine freuenzabhängige Phasenverschiebung, durch die hohe Frequenzen länger als tiefe Frequenzen benotigen, um das Ohr zu erreichen. Die BBE* - Funktion korrigiert die Phasenbeziehung zwischen den tiefen, mittleren und hohen Frequenzen, indem sie den tiefen und mittleren Frequenzen eine entsprechend langere Verzogerungszeit hinzufugt, so daß alle Frequenzen das Ohr des Zuhörers zur selbst Zeit erreichen. Darüber hinaus verstarkt die BBE*Funktion die tiefen und hohen Frequenzen durch eine dynamische programmgesteuerte Anhebung, dessn Laatsprecher neigen naturgemäß dazu, diese Frequenzen weniger effizient wiederzugegeben. In Kombination mit der Phasenausgleichsfunktion entstehen ein klarerer Klang mit einer detailierteren „Live"-Prasenz. Wenn Sie den Steuerregler drehen,性和die BBE*Funktion wie folgt:

Je hoher der Zahlenwert ist, desto stärker wird die BBE ^II -Funktion. Bei Auslieferung ab Werk ist die BBE ^II -Funktion auf „BBE OFF“ eingestellt.

• Unter Lizenz von BBE Sound, Inc.
  BBE® ist ein Warenzeichen von BBE Sound, Inc.

Auswahlen der vorprogrammierten Klangmodi (CEQ: Custom Equalizer)

Sie konnen einen vorprogrammierten

Klangmodus ausgehalten (CEQ: Custom

Equalizer), der für das wiederzugebende

Musikgenre geeignet ist.

1 Drucken Sie die Taste BAND MODE (M), um eine Belegung der Zifferntasten mit anderen Funktionen auszuwahlen.

2 Aktivieren Sie die Custom Equalizer-Funktion (CEQ-Funktion).

Der zuletzt ausgewählte

Klangmodus wird abgerufen und

auf den aktuellen Klang

angewendet.

Beispiel: Die Einstellung „USER" wurde zuvor ausgewählt.

3 Wahlen Sie den gewünschten Klangmodus aus.

Wenn Sie diese Taste mehrfach hintereinander drucken,能力和 sich der Klangmodus wie folgt:

Beispiel: Die Option „ROCK“ wird ausgewählt.

Anzeige Verwendung für Vorausgesamt
		Vorprogrammierte Werte
		BASS	TRE	BBE II
USER (lineare 00 00 Einstellung)		BBE		OFF
ROCK	Rock- oder Disco-Musik	+03	+01	BBE 2
CLASSIC	klassische Musik	+01	-02	BBE OFF
POPS Unterhaltungs-musik		+01	BBE OFF
HIP HOP	Funk oder Rap	+02	00	BBE 2
JAZZ	Jazz	+02	+03	BBE OFF

Hinweise:

• Sie können jeder Klangmodus nach Ihr Geschmack anpassen und im Speicher sichern. Wenn Sie den Originalklang anpassen und speichern wollen, finden Sie hierzu Anweisungen im Abschnitt „Speichern ihrer eigenen Klangeinstellungen" auf Seite 24.
• Auf Seite 22 finden Sie Informationen darüber, wie Sie die Bass- und Höhenpegel vorübergehend anpassen oder die BBE-Funktion aktivieren/deaktivieren können.

So speichern Sie für jeder Signalquelle einen Klangmodus (CEQ Link-Funktion)

Sie können einen Klangmodus auswahlen und im Speicher sichern. Diese Klangmodus wird abgerufen, wenn Sie dieselbe Signalquelle erneut aktivieren. Der Klangmodus wird im Display angezeigt.

Ein Klangmodus kann für alle folgenden Signalquellen gespeichert werden: FM1, FM2, FM3, AM, CD und externe Komponenten:

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)" auf Seite 25.

1 Drucken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.
2 Drücken Sie die Taste oder um "CEQ LINK" (Custom Equalization Link) auszuwahlen.
3 Drehen Sie den Drehregler, um „LINK ON" auszuwahlen.
4 Drucken Sie die Taste SEL (S), um die Einstellung abzuschreiben.

Wenn Sie die CEQ Link-Funktion deaktivieren möchten, wiederholen Sie desselbe Verfahren, und wahren Sie in Schritt 3 die Einstellung „LINK OFF" aus.

Hinweis:

Wenn Sie die Einstellung „CEQ LINK“ändern, wird der Klangmodus (CEQ) automatisch auf „USER“zurückgesetzt.

• Auswahlen der Option "LINK ON" unter "CEQ LINK"

Der ausgewählte Klangmodus kann für die aktuelle Signalquelle im Speicher gesichert werden.

Wenn Sie dieselbe Signalquelle aktivieren, wird auch derselbe Klangmodus abgerufen und im Display angezeigt. Die Anzeige CEQ blinkt ebenfalls.

• Auswahlen der Option „LINK OFF“ unter „CEQ LINK“

Der ausgewählte Klangmodus wird auf alle Signalquellen angewendet.

Speichern ihrer eigenen Klangeinstellungen

Sie können die Klangbetriebsarten nach eigenem Geschmack anpassen und diese Einstellungen im Speicher sichern.

• Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn die Einstellung abgebrochen wird, bevor Sie sie fertiggestellt haben, beginnen Sie erneut mit Schritt 1.

1 Drücken Sie die Taste BAND MODE (M), um eine Belegung der Zifferntasten mit anderen Funktionen auszuwahlen.

2 Aktivieren Sie die Custom Equalizer-Funktion (CEQ-Funktion).

Der zuletzt ausgewählte Klangmodus wird abgerufen und auf den aktuellen Klang angewendet.

Beispiel: Die Einstellung „POPS" wurde zuvor ausgewählt.

3 Wahlen Sie den gewünschten Klangmodus aus.

Wenn Sie diese Taste mehrfach hintereinander drücken,ändert sich der Klangmodus wie folgt:

4 Wahlen Sie die Optionen aus, die angepasst werden sollen.

• Siehe Seite 22 für Einzelheiten.

5 Lautstärkekontur einstellen.

Um den Pegel anzuheben.

Um den Pegel abzuseken.

Die Entzerrungscharakteristikändert sich, wenn Sie die Baß- oder Höheneinstellungändern.

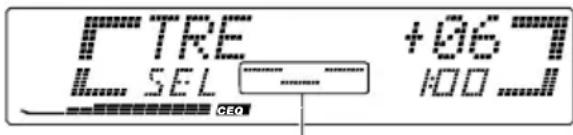

Beispiel: „TRE (höhen)“ wird eingestellt.

6 Wiederholen Sie Schritt 4 und 5, um weitere Optionen zu ändern.
- Auf Seite 22 wird beschreiben, wie der BBE" - Pegel angepasst wird.
7 Wiederholen Sie desselbe Verfahren, um andere Klangmodi einzustellen.

So stellen Sie die Werkseinstellungen wieder her Wiederholen Sie dasselbe Verfahren, und weisen Sie die gespeicherten Werte wieder zu, die in der Tabelle in der Siehe Seite 23 aufgelistet sind.

Ändern der allgemeinen Einstellungen (PSM)

Sie konnen die auf der folgenden Seite aufgelisteten Elemente ändern, indem Sie den Präferenzeinstellungsmodus (PSM) verwenden.

Grundverfahren

1 Drücken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe unter).

2 Wahlen Sie das PSM-Element, das Sie einstellen möchten. (Siehe unter).

3 Stellen Sie die oben gewählte PSM-Funktion ein.

4 Wiederholen Sie Schritt 2 und 3, um gegebenenfalls weitere PSM-Einstellungen zu ändern.
5 Bestätigen Sie die Einstellung.

Präferenzeinstellungsmodus (PSM) punkt

1 SEL Halten. 2 Wahlen...	3 Einstellen... Entgegen dem Uhrzeigersinn Im Uhrzeigersinn		Einstellung ab Werk	Siehe Seite
DEMO MODE Demonstrationsmodus		DEMO ON 8D	DEMO OFF DEM	ON
CLOCK HOUR Stundeneinstellung	Zurück	Vor		80:00
CLOCK MIN Minuteneinstellung	Zurück	Vor
CEQ LINK Verknüpfung mit dem Custom Equalizer- Speicher	LINK OFF	LINK ON	LINK OFF	27
24H/12H 24/12-Std.-Einstellung			24HOUR 824	HOUR1
AUTO ADJ Automatische Uhrzeiteinstellung	ADJUST OFF	ADJUST ON	ADJUST ON	17
CLOCK DISP Anzeige der Uhrzeit	CLOCK OFF	CLOCK ON	CLOCK ON	27
TUNER DISP Tuneranzeigefunktion	FREQUENCY	PS NAME	PS NAME	17
PTY STBY PTY-Bereitschaft	29 Programmsparten OFF → (Siehe Seite 18). ↑ ↓			14OFF
AF-REG Alternativfrequenz-/Regionalempfang	AF ← AF REG ↑ OFF ↑		AF	13

Präferenzeinstellungsmodus (PSM) punkt

1 SEL 2 Wahlen...Halten.	3 Einstellen... Entgegen dem Uhrzeigersinn Im Uhrzeigersinn		Einstellung ab Werk	Siehe Seite
TA VOL Verkehrsfunkmeldungs-Lautstärke	TA VOL 00 - TA VOL 50		TA VOL 20	17
P-SEARCH Sedungssuchlauf	SEARCH OFF	SEARCH ON	SEARCH OFF	16
DAB AF* Alternativfrequenzsuche	AF OFF	AF ON	AF ON	41
DAB VOL* DAB-Lautstärkanpassung	DAB VOL -12 bis 12		DAB VOL 00	41
LEVEL Pegelanzeige	5 sparten (Siehe Seite 27).		NORMAL	27
DIMMER Dimmerfungtion	AUTO ⇌ ON ⇌		AUTO	27
CRUISE Reiselautstärke (ausschliesslich Modell KD-LX333R)	CRUISE 1 ⇌ CRUISE 2 ⇌ CRUISE OFF ⇌		CRUISE OFF	29
+OR- SET** Leerlauffrequency (ausschliesslich Modell KD-LX333R)	—		800 rpm	30
BOOST** Anhebung (ausschliesslich Modell KD-LX333R)	BOOST 01 - 15		BOOST 05 29
TELEPHONE Tonstummschaltung	MUTING 1 ⇌ MUTING 2 ⇌ MUTING OFF ⇌		MUTING OFF	27
BEEP SW Tastensignalton	BEEP OFF	BEEP ON	BEEP ON	27
CONTRAST Displaykontrast	CONTRAST 1 - 10		CONTRAST 5	27
SCROLL Bildlaufmodus	ONCE ⇌ AUTO ⇌		ONCE	27
WooferFreq Subwoofer-(ausschliesslich Grenzfrequenz Modell KD-LX333R)	FREQ LOW ⇌ FREQ MID ⇌ FREQ HIGH ⇌		FREQ MID	28
LINE ADJ Einstellung des Line-(ausschliesslich Eingangspegels Modell KD-LX333R)	LINE ADJ 00 - 05		LINE ADJ 00 28
EXT INPUT Externen Komponente (ausschliesslich Modell KD-LX111R)	CD CHANGER	LINE INPUT	CD CHANGER	28
FLAT PANEL Ebene Blende	FLAT OFF	FLAT ON	FLAT OFF	28
IF FILTER Zwischenfrequenzfilter	WIDE	AUTO	AUTO	28

4 Drücken Sie die Taste SEL (S), um die Einstellung abzuschlieben.

• Wird nur bei angeschlossen DAB-Tuner angezeigt.
  ** Wenn Sie unter Reiselautstärke Funktion die Option „CRUISE 1“ oder „CRUISE 2“ wahren, können Sie diese Einstellungen ändern.

So wahlen Sie die Custom Equalizer Link-Funktion aus — CEQ LINK

Für alle Signalquellen kann ein separator Klangmodus (CEQ) gespeichert werden. Sie können dann die Klangmodiändern, indem Sie einfach die Signalquellen wechseln. Werksseitig ist dieser Modus deaktiviert.

LINK ON: Es können verschiedene Klangmodi für verschiedene Signalquellen gespeichert werden.
LINK OFF: Es kann ein Klangmodus für alle Signalquellen gespeichert werden.

Wahlen der Uhrzeit — CLOCK DISP

Sie können das Gerät so einstellen, daß die Uhrzeit im unteren Bereich des Displays angezeigt wird, wenn das Gerät eingeschaltet wird. Entsprechend der werkseitigen Einstellung wird die Uhrzeit im Display angezeigt.

CLOCK ON: Die Uhrzeit wird angezeigt.
CLOCK OFF: Die Uhrzeit wird nicht angezeigt.

So wahlen Sie den Pegelmesser - LEVEL

Sie können die Anzeige des Pegelmessers nach Ihrlem persönlichen Geschmack auswahlen. Werkseitig ist die Einstellung „NORMAL“ gespeichert.

• NORMAL: Der normale Audiogelmesser wird auf beiden Seiten des Displays angezeigt.
  SIDE: Die Displaybeleuchtung bewegt sich von innen nach außen.
  FULL: Der Pegelmesser wird auf dem gesamten Hauptdisplay angezeigt, und die Displaybeleuchtung wird eingeschaltet.
  OFF: Der Pegelmesser wird ausgeblendet, aber das Mittendisplay leuchtet.
• ALL OFF: Der Pegelmesser und das Mittendisplay werden ausgeschaltet.

Wahlen des Abblendmodus — DIMMER

Wenn Sie die Autoscheinwerfer einschalten, wird das Display automatisch abgebrendet (automatische Abblendung). Werksseitig ist die automatische Abblendung aktiviert.

• AUTO: Die automatische Abblendung wird aktiviert.
• OFF: Die automatische Abblendung wird deaktiviert.
• ON: Das Display wird immer abgeblendet.

Hinweis zur automatischen Abblendung:

Die automatische Abblendfungtion, mit der这点 Gerät ausgestattet ist, Funktioniert möglicherweise bei einigen Fahrzeugen nicht korrekt, insbesondere bei solchen, die einen Abblendregler besitzen. Ist dies der Fall, stellen Sie den Abblendmodus auf „ON“ oder „OFF“.

So wahlen Sie die Telefonstummschaltung - TELEPHONE

Dieser Modus wird verwendet, wenn ein Funktionen angeschlossen ist. Wahlen Sie in Abhängigkeit vom verwendenten Telefonsystem entweder die Einstellung „MUTING 1" oder „MUTING 2". Wahlen Sie die Einstellung, bei der die Lautstärke des Receivers stummgeschaltet wird. Werkseitig ist dieser Modus deaktiviert.

• MUTING 1: Wahlen Sie diese Einstellung, wenn damit die Lautstärke des Receivers stummgeschaltet werden kann.
• MUTING 2: Wahlen Sie diese Einstellung, wenn damit die Lautstärke des Receivers stummgeschaltet werden kann.
• MUTING OFF: Die Telefonstummschaltung wird deaktiviert.

Ein- oder Ausschalten des Tastensignaltons — BEEP SW

Sie können den Tastensignalton deaktivieren, wenn Sie nicht möchten, daß ein Signalton ertont, wenn Sie eine Taste drucken. Werkseitig ist der Tastensignalton aktiviert.

BEEP ON: Der Tastensignalton wird aktiviert.
BEEP OFF: Der Tastensignalton wird deaktiviert.

So stellen Sie den Displaykontrast ein — CONTRAST

Sie können den Displaykontrast zwischen „1" (dunkel) bis „10" (hell) einstellen. Werkseitig wurde der Displaykontrast auf den Wert „5" eingestellt.

Wahlen des Bildlaufmodus — SCROLL

Sie können den Bildlaufmodus für die Namensanzeige und CD-Informationen wahren, wenn deren Länge 10 Zeichen überschreitet. Werkseitig ist der automatische Bildlaufmodus auf "ONCE" gesetzt.

• ONCE: Der Bildlauf erfolgt nur einmal.
• AUTO: Der Bildlauf wird wiederholt. (Dazwischenliegende 5-Sekunden-Intervalle).
  OFF: Der automatische Bildlauf wird deaktiviert.

Hinweis:

Auch wenn der Bildlauf deaktiviert ist (.,OFF), können Sie einen Bildlauf durchführen, indem Sie die Taste DISP (D) länger als 1 Sekunde gedrück halten.

So wahlen Sie die SubwooferGrenzfrequency aus -WooferFreq (ausschliesslich Modell KD-LX333R)

Wenn Sie einen Subwoofer an these Gerat anschlieBen, wahlen eine entsprechende Grenzfrequency fur den Subwoofer aus. Werkseite ist als Subwoofer-Grenzfrequency die Einstellung „FREQ MID" aktiviert.

• FREQ LOW: Freqenzen über 50 Hz werden nicht an den Subwoofer übertragen.
• FREQ MID: Freqenzen über 80 Hz werden nicht an den Subwoofer übertragen.
  FREQ HIGH: Frequenzen über 120 Hz werden nicht an den Subwoofer übertragen.

So stellen Sie den Line-Eingangspegel ein LINE ADJ (ausschliesslich Modell KD-LX333R)

Stellen Sie den Line-Eingangsgepel ordnungsgemäß ein, wenn eine externe Komponente an die Anschlüsse LINE INPUT angeschlossen ist. Werkseite ist der LineEingangsgepel auf den Wert 00^ eingestellt. Wenn der Eingangsgepel der angeschlossen Komponente nicht hoch genug ist, erhöhen Sie den Eingangsgepel entsprechend. Wenn Sie den Eingangsgepel nicht richtig einstellen, sind Sie möglicherweise übbrascht, daß die Lautstärke zu hoch eingestellt ist, wenn Sie von der externen Komponente auf eine andere Signalquelle umschalten.

So wahlen Sie eine externen Komponente aus -EXT INPUT (ausschliesslich Modell KD-LX111R)

Sie können die externe Komponente an die Buchse für den CD-Wechsler auf der Geräterückseite mit Hilfe des Eingangsdapters KS-U57 (der nicht zum Lieferumfang gehört) anschließen. Um die externe Komponente als Wiedergabesignalquelle für diese Gerät verwenden zu konnen, müssen Sie auswahlen, welche Komponente - CD-Wechsler oder externe Komponente - verwendet werden soll. Werkseitig ist der CD-Wechsler als externe Komponente ausgewählt.

LINE INPUT: Es wird eine andere externe Komponente als der CD-Wechsler verwendet.
CD CHANGER:Der CD-Wechsler wird verwendet

Hinweis:

Im Installations-/Anschlußhandbuch (separaten)
finden Sie Informationen, wie der Eingangsadapter KS-U57 und die externe Komponente angeschlossen werden.

So gehen Sie vor, damit die Frontblende eben aussieht (Verdecken der Bedienungsblende) — FLAT PANEL

Wenn Sie den Receiver mit der Fernbedienung steuern, können Sie die Bedienungsblende verdecken, damit die Frontplatte eben aussieht. Werkseitig ist die Einstellung „FLAT OFF" ausgewählt.

• FLAT ON: Die Steuerblende wird nicht ausgefahren, wenn Sie das Gerät einschalten oder nachdem Sie eine CD eingelegt haben. Wenn Sie die Steuerblende verwenden möchten, drücken Sie die Taste
  so daß die Steuerblende ausgefahren wird. Wenn keine Bedienung etwa 10 Sekunden erfolgt, wird die Steuerblende automatisch in den Receiver zusückgefahren.
• FLAT OFF: Sie können die Steuerblende normal verwenden.

Hinweis:

Wenn „FLAT ON“ aktiviert ist, können Sie eine CD auswerfen, indem Sie die Taste |▶GEDrück halten.

Soändern Sie die Trennschärfe des UKW-Tuners — IF FILTER

In einigen Sendebereichen konnen sich benachbarte Sender gegenseitig stären. Wenn diese Störungen auftreten, wird möglicherweise Rauschen wiedergegeben. Dieses Gerät wurde werkseitig so eingestellt ("AUTO"), daß these reduziert wird.

• AUTO: Wenn diese Störung auftritt,

erhöht das Gerät automatisch die Trennschärfe des Tuners, so daß das Rauschen reduziert wird. (Der Stereoeffekt besteht jedoch verloren).

WIDE: Die Wiedergabe unterliegt

Störungen durch benachbarte Sender, aber die Klangqualität wird nicht verschlechtert, und der Stereoeffekt liegt nicht verloren.

Automatisches Steuern der Lautstärke (automatische Einstellung der Reiselautstärke)

Dieses Kapitel betriff ausschliesslich Modell KD-LX333R.

Sie können den richtigen Reisemodus für Ihr Fahrzeug wahlen.

Dieses Gerätändert den Lautstärkepegel automatisch auf der Grundlage der

Fahrtgeschwindigkeit Ihres Fahrzeugs (3 mögliche Pegel). Hierzu wird die

Generatorfrequenz der Lichtmaschine bestimmt (Reiselautstärke).

Wenn Sie diesen Modus verwenden wollen, befolgen Sie das nachstehend beschriebene Verfahren. Bei Auslieferung ab Werk ist dieser Modus deaktiviert (CRUISE OFF).

CRUISE 1: Wahlen Sie diese Einstellung, wenn Ihr Fahrzeug relativ leise ist.

CRUISE 2: Wahlen Sie diese Einstellung, wenn Ihr Fahrzeug relativ laut ist.

Die Lautstärke wird doppeltsostark wie unter der EinstellungCRUISE 1 geändert.

CRUISE OFF: Die automatische Einstellung der Reiselautstärke wird deaktiviert.

1 Drücken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Sieten 25 und 26).

2 Wahlen Sie „CRUISE" (Reise) sofern nicht bereits im Display angezeigt wird.

3 Wahlen Sie die gewünschte Einstellung.

Wenn Sie den Steuerregler drehen, werden die folgenden Funktionen für die Anpassung der Reiselautstärke nacheinander angezeigt:

4 Bestätigen Sie die Einstellung.

So körrigieren Sie die Lautstärkeänderung

Wenn Sie der Meinung sind, daß die automatische Einstellung der Reiselautstärke die Lautstärke bei sich ändernder

Reisegeschwindigkeit entweder zu stark oder zugering korrigiert, konnen Sie die Änderung anpassen, indem Sie den Anhebungspegeländern.

Hierzu folgen Sie den nachstehend beschriebenen Schritten.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)" auf Seite 25.

1 Drücken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.
2 Drücken Sie die Taste oder V, bis "CRUISE" im Display angezeigt wird.
3 Drehen Sie den Steuerregler, um entweder „CRUISE 1" oder „CRUISE 2" auszuwahlen.
4 Drücken Sie die Taste (oder ) um „BOOST" zu wahren.

Der aktuelle Verständungspegel wird ebenfalls im Display angezeigt.

5 Drehen Sie den Steuerregler, um den gewünschten Verstärkungspegel (zwischen 01 und 15) zu wahlen.
6 Drücken Sie die Taste SEL (S), um die Einstellung abzuschreiben.

Wenn die automatische Einstellung der Reiselautstärke nicht Funktioniert, gehen Sie folgendermaßen vor

Sie müssen möglicherweise die Leerlaufrequency im Speicher sichern, damit die automatische Einstellung der Reiselautstärke richtig Funktioniert.

HINWEIS: Beachten Sie, daß bestimmte Anlagen, wie z. B. Servolenkung, Scheibenwischer, elektrische Fensterheber, Klimaanlage usw., Gerausche erzeugen, sodáß die automatische Einstellung der Reiselautstärke als Folge davon nicht richtig Funktioniert. Handelt es sich hierbei um die Hauptursache für die Fehlfunktion, schließen Sie das Speichersicherungskabel (gelbes Kabel) direkt an die Autobatterie an, um zu verhindern, daß diese Geräusa che die automatische Einstellung der Reiselautstärke beeinträchtigen.

1 Starten Sie den Motor, um ihn warmlaufen zu lassen.
2 Drücken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, so daß eine der PSM-Funktionen im unteren Bereich des Displays angezeigt wird.
3 Drucken Sie die Taste oder bis „CRUISE" im Display angezeigt wird.
4 Drehen Sie den Steuerregler, um entweder „CRUISE 1" oder „CRUISE 2" auszuwahlen.
5 Drücken Sie die Taste (oder ), um ^ + OR- SET" zu wahlen.
6 Drehen Sie den Steuerregler, um die gewünschte Leerlaufdrehzahl zu wahlen.
7 Drücken Sie die Taste SEL (S), um die Einstellung abzuschreiben.

Wenn Sie die Einstellung vorgenommen haben, prüft das Gerät automatisch, um festzustellen, ob die automatische Einstellung der Reiselautstärke mit der neuen Einstellung der Leerlauffrequency richtig Funktioniert. Wenn sie nicht richtig Funktioniert, wird die automatische Einstellung der Reiselautstarke automatisch deaktiviert, und die Einstellung der Leerlauffrequency gilt nicht mehr.

• Sollte dieser Fall eintreten, setzen Sie den obigen HINWEIS.

Zuweisen von Namen für die Signalquellen

Sie können einer CD sowie der externen Komponente, einen Name zuweisen. Wenn ein Name zugewiesen wurde, erscheint dieser im Display, wenn Sie die entsprechende Auswahl treffen.

Signalquelle Maximale Zeichenanzahl
CDs* und Maximal 32 Zeichen CD-Wechsler* (maximal 40 CDs)
Externe Komponente	Maximal 10 Zeichen

• Sie können einer CD-Text keinen Name zuweisen.

1 Wahlen Sie eine Signalquelle, der Sie einen Name zuweisen möchten

2 Drucken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, während Sie die Taste DISP (D) drucken.

Beispiel: Sie haben CD als Signalquelle gewählt.

Beispiel: Sie haben externe Komponente als Signalquelle gewählt.

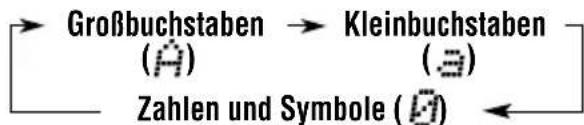

3 Wahlen Sie den gewünschten Zeichensatz, solange „.

Wenn Sie die Taste mehrfach hintereinander drucken, wird der Zeichensatz wie folgt zyklisch geändert:

4 Wahlen Sie ein Zeichen.

In der rechten Spalte sind die Zeichen dargestellt, die Ihnen zur Verfugung stehen.

5 Verschieben Sie den Cursor auf die nachste (oder vorherige) Zeichenposition.

6 Wiederholen Sie Schritt 3 bis 5, bis Sie den Namee eingegeben haben.

7 Drücken Sie die Taste, während das zuletzt gewählte Zeichen blinkt.

Der eingebene Name wird im Speicher gesichert.

So löschen Sie eingebene Zeichen

Geben Sie Leerzeichen mit Hilfe des oben beschriebenen Verfahrens ein.

Verfügbare Zeichen

Großbuchstaben

A

E

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

leerzeichen

Kleinbuchstaben

a	b	c	d	e	f	g	h	i	j
k	l	m	n	o	p	q	r	s	t
u	v	w	x	y	z	leerzeichen

Zahlen und Symbole

0	1	2	3	4	5	6	7	8	9
!	"	#	$	%	&	,	(	)	*
+	,	-	.	/	:	;	<	=	>
?	@	-	、	leerzeichen

Hinweise:

• Wenn Sie einer 41. CD einen Name zuweisen, wird „NAME FULL“ im Display angezeigt. (Ist dies der Fall,löschen Sie vor der Zuweisung unerwünschte Namen).

• Wenn der CD-Wechsler angeschlossen ist, können Sie CDs im CD-Wechsler Name zuweisen. Diese Name werden ebenfls im Display angezeigt, wenn Sie die CDs in these Gerät einlagen.

Verwendend der Sicherheitsspere

Sie können verhindern, daß diese Gerät von unbefugten Personen bedient wird.
Sie müssen zunachst das Kennwort eingeben, um die Sicherheitsspere verwenden zu können. Sobald Sie das Kennwort festgelegt haben, werden Sie aufgefordert, diesen Kennwort einzugeben, wenn Sie das Gerät das erste Mal nach einer Neuinstallation (oder nach Auswechseln der Autobatterie) einschalten.

ACHTUNG: Sie dürfen das Paßwort, das Sie eingegeben haben, auf keinen Fall vergessen. Anderenfalls konnen Sie den Receiver nicht mehr bedieren. Merken Sie sich das Paßwort, und viel wichtiger ist noch, daß Sie das Paßwort auf Papier oder einem anderen Medium notieren. Sie konnen Ihr Paßwort im vorgesehenen Bereich der Deckblattseite notieren.

EingebendesPaBworts

Sie müssen 4 Zeichen für Ihr Paßwort verwenden.
Sie können die folgenden Zeichen verwenden: Großbuchstaben (A - Z), Kleinbuchstaben (a - z) und Zahlen (0 - 9).

1 Drücken Sie beiden Tasten, und halten Sie länger als 2 Sekunden gedrückt.

Das Gerät ist jetzt so konfiguriert, daß ein Paßwort eingegeben werden kann.

2 Wahlen Sie den Zeichensatz aus, den Sie verwenden möchten.

Wenn Sie die Taste mehrfach hintereinander drucken, wird der Zeichensatz wie folgt zyklisch geändert:

3 Wahlen Sie ein Buchstabe.

4 Drücken Sie diese Taste, um zur Eingabeposition für das{nachste Zeichen zu gelangen.

5 Wiederholen Sie Schritt 2 bis 4, bis Sie alle 4 Zeichen eingegeben haben.

6 Bestätigen Sie die Einstellung.

Das Gerät wechselt wieder in den Normalbetrieb.

Verwendend des mitgelieferten CODE-Aufklebers

Bringen Sie den mitgelieferten CODE-Aufkleber an einer auffälligen Position in Ihrem Fahrzeug an, um potentielle Diebe zu informieren, daß die Sicherheitsspere für diese Gesätigkeit aktiviert ist und dazu eventuelle Einbruchsversuche Sinnlos sind.

Wann arbeitet die Sicherheitsspere?

Sobald Sie das Paßwort registriert haben, wird, „Förder display angezeigt, und das Gerät fordert Sie in den folgenden Fällen auf, das Paßwort einzugegeben:

• Sie schalten das Gerät zum ersten Mal ein, nachdem Sie es erneut eingebaut haben.
• Sie haben das Gerät das ersten Mal eingeschaltet, nachdem Sie die Autobatterie ausgewechselt haben.

Um diesen Gerät verwenden zu können, müssen Sie das richtige Paßwort eingeben, indem Sie das nachstehend beschriebene Verfahren einhalten.

1 Drücken Sie die Taste DISP (D), um den gewünschten Zeichensatz zu wahren.
2 Drehen Sie den Steuerregler, um ein Zeichen zu wahlen.
3 Drücken Sie die Taste oder um zur Eingabeposition für das{nachste Zeichen zu gelangen.
4 Wiederholen Sie Schritt 1 bis 3, um das gesamte Paßwort (insgesamt 4 Buchstaben) einzugeben, und drücken Sie anschließend die Taste SEL (S).

• Wenn Sie das richtige Paßwort eingegeben haben, wird die Sicherheitsspere aufgehoben, und Sie können das Gerät ganz normal bedieren.
  In den folgenden Fällen wird die Sicherheitsspere nicht aufgehoben (im Display wird NOT ACCEPT" angezeigt), und anschließend schaltet sich das Gerät aus. (Das Gerät kann niemals wieder eingeschaltet werden, sofern Sie nicht die Rücksetztaste auf der Frontblende drücken. Weitere Informationen siehe Seite 2).

• Sie geben ein falsches Paßwort ein, und drücken Sie anschließend die Taste SEL (S).

• Das richtige Kennwort wurde nicht innerhalb des Zeit limits eingegeben (jedes Zeichen muss innerhalb von 30 Sekunden eingegeben werden).

Wenn Sie ein falsches Zeichen bei der Eingabe des Paßworts eingeben

Drücken Sie die Taste | am die Zeicheneingabeposition zum falsch eingegebenen Zeichen zurückzuschiben. Drehen Sie anschließend wiederholen Sie Schritt 1 und 2, um das richtige Zeichen zu wahlen. Ein falsches Zeichen wurde eingegeben.

Soändern Sie das Paßwort

Wenn Sie das Paßwort ändern wollen, nachdem Sie es eingegeben haben, führen Sie das nachstehend beschriebene Verfahren durch.

1 Drücken Sie die Taste SEL (S) und gleichzeitig, und halten Sie sie länger als 2 Sekunden gedrückt.
2 Geben Sie das aktuell gültige Paßwort richtig ein, und drücken Sie anschließend die Taste SEL (S).

Das Gerat ist jetzt so konfiguriert, daß ein neues Paßwort eingegeben werden kann.

3 Geben Sie das gewünschte neue Paßwort ein, und drücken Sie anschließend die Taste SEL (S).

Das Gerät wechselt wieder in den Normalbetrieb.

• Siehe Seite 32 wird beschreiben, wie Sie ein Paßwort eingegeben wird.

Wir empfehlen Ihnen, einen CD-Wechsler der Serie CH-X zusammen mit diesen Gerät zu verwenden. Wenn Sie einen anderen automatischen CD-Wechsler besitzen, Fragen Sie JVC-Fachhändler für Autostereoanlagen, wie die Anschlüsse durchgeführt werden müssen.

• Handelt es sich bei Ihr dem automatischen CD-Wechsler um einen einen CD-Wechsler der Modellreihe KD-MK, benötigen Sie ein Kabel (KS-U15K) zum Anschlieben an diese Gerät.

Vor dem Betreiben Ihres automatischen CD-Wechsler:

• Siehe auch die Anleitung, die Ihr dem CD-Wechsler beiliegt.
• Sind keine CDs im Magazin des CDWechsler oder sind die CDs mit der Oberseite nach unten eingelegt, erscheint "NO DISC" (keine DISC) wird im Display angezeigt. In thisem Fall das Magazin Herausnahmen und die CDs richtig einlagen.
• Wenn kein Magazin in den CD-Wechsleringelegt ist, wird „NO MAG" im Display angezeigt. Soltte diese Meldung erschinen, legen Sie das Magazin in den CD-Wechsler ein.
• Erscheint „RESET 1“ – „RESET 8“ (zurücksetzen 1 – 8) wird im Display angezeigt, stimmt etwas nicht mit der Verbindung zwischen dem Gerät und dem CD-Wechsler. In thisem Fall die Verbindung überprüfen und das (die) Kabel ggf. fest anschließen und dann die Rücksetztaste des CD-Wechsler drücken.

Abspielend CDs

Den automatischen CD-Wechsler wahlen (CD-CH).

Wenn Sie diese Taste mehrfach hintereinander drucken,ändert sich die Signalquelle entsprechend der Beschreibung auf Seite 7.

Die Wiedergabe beginnt mit dem ersten Titel der ersten CD.

Samtliche Titel aller CDs werden wiederergegeben.

Bisherige SpielzeitTitelnummer

Zum Schnellen Vor- oder Rücklauf des Titels

Drucken Sie die Taste, für einenchnellen Vorlauf des Titels und halten, während eine CD abgespielt wird.

Drucken Sie die Taste für einen Rücklauf des Titels und halten, während eine CD abgespielt wird.

So springen Sie zu den nachsten oder vorherigen Titels

Drucken Sie kurz die Taste, während eine CD wiedergegeben wird, um an den Anfang des nachsten Titels zu springen. Wenn Sie diese Tastes mehrfach hintereinander drucken, wird der Anfang des jeweils nachsten Titels gesucht und wiedergegeben.

Drucken Sie kurz die Taste | | | | --- | --- | | während eine CD wiedergegeben wird, um an den Anfang des aktuellen Titels zu springen. Wenn Sie diese Tastes mehrfach hintereinander drucken, wird der Anfang des jeweils vorherigen Titels gesucht und wiedergegeben.

Zum direkten Anwahlen einer bestimmten CD

Die Nummerntaste der jeweiligen CD-Nummer drücken, um diese abzuspielen (während der CD-Wechsler-Wiedergabe).

Zum Wahlen einer CD-Nummer von 1-6: Kurz 1 (7)-6 (12) drucken.
Zum Wahlen einer CD-Nummer von 7 - 12: 1 (7) - 6 (12) länger als 1 Sekunde drucken und halten.

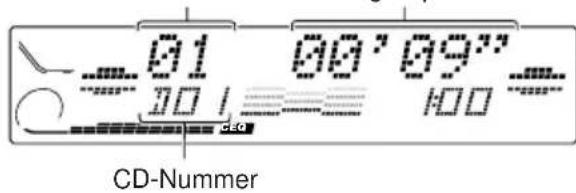

Titelnummer Bisherige Spielzeit

Beispiel: Wird die CD-Nummer 3 gewählt.

So zeigen Sie CD-Textinformationen an

CD-Textinformationen können nur angezeigt werden, wenn ein automatischer CD-Wechsler von JVC angeschlossen wurde, der mit CD-Textfunktionen ausgestellt ist.

Slm Abschnitt „Wiedergeben einer CD mit CD-Text" auf Seite 21 finden Sie hierzu erhöhere Informationen.

Wahlen der CD- Abspielbetriebsarten

• Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn die Einstellung abgebrochen wird, bevor Sie sie fertiggestellt haben, beginnen Sie erneut mit Schritt 1.

So geben Sie Titel in zufälliger Reihenfolge wieder (Wiedergabe in zufälliger Reihenfolge)

1 Drucken Sie die Taste BAND MODE (M), während eine CD wiederergegeben wird. "MODE" wird im Display angezeigt.

2 Drücken Sie die Taste RND (Zufall), während „MODE" im Display angezeigt wird, so daß die Anzeige RND im Display eingeschaltet wird. Wenn Sie diese Tastes mehrfach hintereinander drucken,ändern sich die Funktionen für die Wiedergabe in zufälliger Reihenfolge wie folgt:

Modus	RND-Anzeige	Zufallswiedergabe
RANDOM1	Leuchtet. Alle	Alle Titel der aktuellen CD, dann dieTitel der{nachsten CD usw.
RANDOM2	Blinkt. Alle	Titel aller CDs imMagazin.

So geben Sie Titel wiederholt wieder (wiederholte Wiedergabe)

1Drucken Sie die Taste BAND MODE (M), während eine CD wiederergegeben wird. "MODE" wird im Display angezeigt.

2 Drucken Sie die Taste RPT (Wiederholung), während "MODE" im Display angezeigt wird, so daß die Anzeige RPT im Display eingeschaltet wird. Wenn Sie diese Taste mehrfach hintereinander drucken,ändern sich die Funktionen für die wiederholte Wiedergabe wie folgt:

Titelnummer des derzeit abspielenden Titels

Modus	RPT-Anzeige	Wiedergabe-Wiederholung
REPEAT1	Leuchtet. Vorliegender (oder aufgerufener) Titel.
REPEAT2	Blinkt. Alle Titel der vorliegenden (oder aufgerufener) CD.

So spielten Sie Titel an (Anspielen von Titeln)

1 Drucken Sie die Taste BAND MODE (M), während eine CD wiedergegeben wird. "MODE" wird im Display angezeigt.

2 Drucken Sie die Taste INT (Anspielen), während „MODE“ im Display angezeigt wird. Wenn Sie diese Tastes mehrfach hintereinander drucken,ändern sich die An Spielfunktionen wie folgt:

Titelnummer des derzeit abspielenden Titels

Modus	Anzeige	Titelanspielung (für jeweils 15 Sekunden)
INTRO1	Blinkende Aller Titel aller Titelnummer. eingelegten CDs.
INTRO2	Die CD-Nummer Des blinkt. Titels aller	jeweils ersten eingelegten CDs.

Wiedergeben einer externen Komponente

Wenn Sie eine externe Komponente anschließen, können Sie die Komponente als Signalquelle auswahlen.

Hinweise für das Modell KD-LX333R:

• Informationen über den Anschluss der externen Komponente finden Sie im (separaten) Installations-/Anschlusshandbuch.
• Wenn der Eingangsgepel der externen Komponente, die an die Buchsen LINE INPUT angeschlossen ist, nicht hoch genug ist, erhöhen Sie den Eingangsgepel in angemessener Weise. Wenn der Eingangsgepel nicht angepasst wird, werden Sie möglichwerweise durch eine hohe Lautstärke übberrascht, wenn Sie von der externen Komponente auf eine andere Signalquelle umschalten. (Weitere Informationen finden Sie im Abschnitt „So stellen Sie den Line-Eingangsgepel ein - LINE ADJ" auf Seite 28).

Hinweise für das Modell KD-LX111R:

Zum Anschlieben der externen Komponente benötigen Sie den (nicht zum Lieferumfang gehorenden) Line-Eingangsadapter KS-U57. Weitere Informationen finden Sie im (separaten) Installations-/Anschlusshandbuch.
- Bevor Sie die externe Komponente mithilfe des nachstehend beschreibenben Verfahrens betreiben, wahren Sie zuvor den richtigen externen Eingang aus. (Weitere Informationen finden Sie im Abschnitt „So wahren Sie eine externe Komponente aus -EXT INPUT" auf Seite 28).

1 Wahlen Sie die externe Komponente.

Wenn Sie diese Taste mehrfach hintereinander drücken,ändert sich die Signalquelle entsprechend der Beschreibung auf Seite 7.

2 Bedieren Sie die externe Komponente.

Verwendeneines Subwoofoers

Dieses Kapitel betrift ausschliesslich Modell KD-LX333R.

Wenn Sie einen Subwoofer mit den Stecker SUBWOOFER OUT auf der Rückseite verbinden, werden die Baßfrequenzen verstärkt wiedergegeben, und Sie erleben einen plastischeren Klang in Ihr dem Auto.

• Lesen Sie auch die Bedienungsanleitung, die zum Lieferumfang des Subwoofoers gehört.

Wenn Sie einen Subwoofer an diese Anlage angeschlossen haben, führen Sie die folgenden Schritte nach Bedarf aus.

Informationen über die Auswahr der Subwoofer-Grenzfrequency finden, Sie im Abschnitt „So wahlen Sie die Subwoofer-Grenzfrequency aus — WooperFreq" auf Seite 28.

Wenn Sie die Lautstärke des Subwooferseinstellen wollen,finden Sie hierzu Informationen im Abschnitt „Klang-Einstellschritte" auf Seite 22.

Wir empfehlen Ihnen, den DAB-Tuner KT-DB1500 (DAB: Digital Audio Broadcasting = digitaler Rundfunk) zusammen mit diesen Gerät zu verwenden.

Wenn Sie einen anderen DAB-Tuner besitzen, setzen Sie sich mit ihrem Fachhändler für JVC-Fachhändler für Autostereoanlagen in Verbindung.

• Lesen Sie auch die Bedienungsanleitung des DAB-Tuner.

Was ist das DAB-System?

DAB ist eines der digitalen Rundfunksysteme, die heute angeboten werden. Sie können Übertragungen in CD-Qualität empfangen, ohne daß sie durch Störungen und Signalverzerrungen beeinträchtigt werden. Dlm Gegensatz zum UKW-Rundfunk, bei dem jeder Sendung auf einer eigenen Frequenz übertragen wird, werden beim DAB-System mehrere Sendungen ("Dienste" genannot) kombiniert, um ein „Ensemble" zu bilden. Wenn Sie einen DAB-Tuner an diesen Gerät angeschlossen haben, konnen Sie diese DAB-Dienste empfangen.

Einstellen eines Ensembles und eines Dienstes

Ein typisches Ensemble enthalt 6 oder mehr Sendungen (Dienste), die gleichzeitig ausgestraht werden. Nachdem Sie ein Ensemble eingestellt haben, können Sie den Dienst wahlen, den Sie horen möchten.

1 Wahlen Sie den DAB-Tuner (DAB1 - 3).

Wenn Sie diese Taste mehrfach hintereinander drucken,ändert sich die Signalquelle entsprechend der Beschreibung auf Seite 7.

2 Wahlen Sie das DAB-Band (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander drucken und halten, ändert sich das DAB-Band wie folgt:

Hinweis:

Dieser Receiver verfügbar über drei DAB-Bänder (DAB1, DAB2, DAB3). Sie können alle drei Bänder verwenden, um ein Ensemble einzustellen.

3 Suchen Sie ein Ensemble.

Drucken Sie die Taste, um Suchen von Ensembles mit higherer Frequenz.

Drucken Sie die Taste um Suchen von Ensembles mit niedrigerer Frequenz.

Wenn ein Ensemble empfangen wird,
brechen Sie die Suehe ab.

Wenn Sie dieSuche abbrechen wollen, bevor ein Ensemble empfangen wird, drucken Sie erneut die Taste, die Sie zum Start der Suche gedrückt haben.

4 Wahlen Sie einen Dienst, den Sie horen möchten.

1Drucken Sie die Taste BAND MODE (M). ,MODE" wird im Display angezeigt.

2 Drucken Sie die Taste oder den gewünschten Dienst zu wahlen, solange „MODE" im Display angezeigt wird.

Soändern Sie die Displayinformationen, während Sie ein Ensemble einstellen

Normalerweise wird der Name des Dienstes im Display angezeigt.

Wenn Sie den Ensemblenamen oder dessen Frequenz abrufen wollen, drücken Sie die Taste DISP (D).

Wenn Sie diese Taste mehrfach hintereinander drücken, werden folgende Informationen einen Augenblick lang im Display angezeigt.

So stellen Sie ein bestimtes Ensemble ein, ohne es zuuchen:

1 Drücken Sie die Taste SOURCE ATT, um den DAB-Tuner als Signalquelle zu wahlen.
2 Drucken Sie gegebenenfalls die Taste BAND MODE (M) mehrfach hintereinander, und wahlen Sie die DAB-Bandnummer aus (DAB1, DAB2 oder DAB3).
3 Drucken Sie die Taste oder und halten Sie sie länger als 1 Sekunde gedrück.
4 Drucken Sie gegebenenfalls Taste oder das gewünschte Ensemble eingestellt worden ist.
- Wenn Sie die Taste gedrück halten,ändert sich die Frenz, bis Sie die Taste loslassen.

Sichern von DAB-Dienstes im Speicher

Sie konnen maximal 6 DAB-Dienst in jedem DAB-Frequenzband (DAB1, DAB2 und DAB3) manuell speichern.

1 Wahlen Sie den DAB-Tuner (DAB1 - 3).

1 Drucken Sie die Taste SOURCE ATT, um den DAB-Tuner als Signalquelle zu wahlen.

2 Drucken Sie gegebenenfalls die Taste BAND MODE (M) mehrfach hintereinander, und halten Sie sie gedrückt, und wahlen Sie die DAB-Bandnummer aus (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander drucken und halten,ändert sich das DAB-Band wie folgt:

2 Stellen Sie das gewünschte Ensemble ein.

3 Wahlen Sie den gewünschten Dienst des Ensemble.

1 Drucken Sie die Taste BAND MODE (M). "MODE" wird im Display angezeigt.

2 Drucken Sie die Taste oder den gewünschten Dienst zu wahlen, solange „MODE" im Display angezeigt wird.

FORTSETZUNG AUF DER NACHSTEN SEITE

4 Drücken Sie die Zifferntaste (in thisem Beispiel 1), unter der Sie den gewählten Dienst speichern wollen, und halten Sie sie länger als 2 Sekunden gedrückt.

"P1" blinkt einige Sekunden lang.

5 Wiederholen Sie das offen beschriebene Verfahren, um weitere DAB-Dienste in anderen Kanälen zu speichern.

Hinweise:

• Ein zuvor gespeicherter DAB-Dienst wird gelöscht, wenn ein neuer DAB-Dienst unter derselben Kanalnummer gespeichert wird.
• DAB-Dienste werden gelöscht, wenn die Stromversorgung der Speichereinheit unterbrochen wird (beispielsweise beim Auswechseln von Batterien). Wenn dieser Fall eintritt, speichern Sie die DAB-Dienste erneut.

Einstellen eines gespeicherten DAB-Dienstes

Sie können einen gespeicherten DAB-Dienst ganz einfach einstellen.

Denken Sie daran, daß Sie die Dienste zunachst speichern **ussen. Wenn Sie sie noch nicht gespeichert haben,esen Sie die Informationen auf Seite 39.

1 Wahlen Sie den DAB-Tuner (DAB1 - 3).

Drucken Sie die Taste SOURCE ATT, um den DAB-Tuner als Signalquelle zu wahlen.

2Drucken Sie gegebenenfalls die Taste BAND MODE (M) mehrfach hintereinander, und halten Sie sie gedrückt, und wahlen Sie die DAB- Bandnummer aus (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach\ hindereinander drucken und halten,ändert\ sich das DAB-Band wie folgt:

2 Wahlen Sie die Nummer (1-6), unter der Sie den gewünschten DAB-Dienst gespeichert haben.

Welche weiteren Möglichkeiten bietet DAB?

Automatisches Erfassen identischer Sendungstypen (Empfang von Alternativfrequenzen)

In den folgenden Fällen konnen Sie denselben Sendungstyp horen.

• Sie empfangen einen DAB-Dienst: Wenn Sie in einem Gebiet fahren, in dem Sie einen Dienst nicht empfangen können, stellt diese Gerät automatisch ein anderes Ensemble oder einen anderen UKW-RDS-Sender ein, der eine identische Sendung ausstrahlt.
• Sie empfangen einen UKW-RDS-Sender: Wenn Sie in einem Bereich fahren, in dem ein DAB-Dienst dieselbe Sendung ausstrahlt wie der UKW-RDS-Sender, wird bei thisem Gerät automatisch der DAB-Dienst eingestellt.

Hinweis:

Wenn der Empfang zwischen DAB und UKW umgeschaltet wird, wird die Lautstärke möglicherweise unangenehm erhöht oder gesenkt. Diese Änderung der Lautstärke liegt an der unterschiedlichen Lautstärkeeinspeisung bei den Sendern, ist aber keine Fehlfunktion these Geräts. Um dieser Unannehmlichkeit aus dem Weg zu konnen, konnen Sie die DAB-Lautstärke anpassen (siehe unten).

So passen Sie die DAB-Lautstärke an

Sie konnen den Eingangspegel des DAB-Tuners anpassen und im Speicher sichern. Wenn Sie den Eingangspegel an den UKW-Lautstärkepegel anpassen, brauchen Sie die Lautstärke nicht≦des Mal zu ändern, wenn Sie die Signalquelle wechseln.
Werksseitig ist die DAB-Lautstärke auf den Wert ,00"eingestellt.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)" auf Seite 25.
  1 Drücken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.
  2 Drücken Sie die Taste I oder I V, um die Funktion "DAB VOL (Lautstärke)".
  3 Drehen Sie den Steuerregler, um die gewünschte Lautstärke einzustellen. Sie können die Lautstärke zwischen „-12" bis „12" einstellen.
  4 Drucken Sie die Taste SEL (S), um die Einstellung abzuschreiben.

So empfangen Sie Alternativfrequenzen

Werkseitig sind alle alternative Empfangsmöglichkeiten aktiviert.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)" auf Seite 25.
  1 Drücken Sie die Taste SEL (S), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.
  2 Drücken Sie die Taste oder um „DAB AF (Alternativefrequenzen)" auszuwahlen.
  3 Drehen Sie den Steuerregler, um den gewünschten Modus auszuwahlen.

• AF ON: Die Sendung wird in den DAB-Diensten und UKW-RDS-Senden verfolgt — Empfang von Alternativfrequenzen. Die Anzeige AF im Display schaltet sich ein (siehe Seite 12).

• AF OFF: Der Empfang von Alternativfrequenzen wird deaktiviert.

Hinweis:

Wenn der Empfang von Alternativfrequenzen (für DAB-Dienste) aktiviert ist, wird der Empfang mit Sendernetzverfassung (RDS-Sender: siehe Seite 12) ebenfalls automatisch aktiviert. Andererseits kann der Empfang mit Sendernetzverfassung nicht deaktiviert werden, ohne den Empfang von Alternativfrequenzen zu deaktivieren.

4 Drücken Sie die Taste SEL (S), um die Einstellung abzuschreiben.

Was wie ein Problem aussieht, muß nicht immer eines sein. Die folgenden Punkte vor einem Anruf bei einer Kundendienstelle überprüfen.

Symptome	Ursachen	Abhilfen
• CD kann nicht abgespielt werden.	CD ist falsch herum eingelegt.	CD richtig herum einlagen.
• Ton der CD ist manchmal unterbrochen.	Sie fahren auf einer holprigen Straße.	Keine CD auf holpriger Straße abspielen.
	CD ist verkratzt.	CD wechseln.
	Anschlüsse sind falsch.	Die Kabel und Anschlüsse überprüfen.
• Die CD-R/CD-RW wird nicht wiedergegeben. • Titel auf der CD-R/CD-RW konnen nicht angesteuert werden.	Die CD-R/CD-RW ist nicht abgeschlossen.	• Legen Sie eine abgeschlossene CD-R/CD-RW ein. • Schreiben Sie die CD-R/CD-RW in dem Gerät ab, mit dem Sie die CD gebrannt haben.
• „EJECT ERR" wird im Display angezeigt, und die CD kann nicht ausgeworfen werden.	CD-Spieler kann fehlerhaft Funktionieren.	Drücken Sie länger als 5 Sekunden die Taste ↓✓
• Es wird keine Meldung im Display angezeigt, aber die CD kann nicht ausgeworfen werden.		Drücken Sie die Rücksetzstate, während Sie die Taste ↑▶gedrücht halten. Lassen Sie die Rücksetzstate und anschließend die Taste ↑▶los. (Achten Sie darauf, daß Sie die CD nicht fallen halten, wenn sie ausgeworfen wird).
• Die Laufsprecher geben keinen Ton wieder.	Die Lautstärke ist auf denkleinsten Pegel eingestellt.	Auf optimales Niveau einstellen.
	Anschlüsse sind falsch.	Die Kabel und Anschlüsse überprüfen.
• Automatische SSM-Abspeicherung(Reihenspeicher für starke Sender)/arbeitet nicht.	Signale sind zu schwach.	Die Sender von Hand speichern.
• Störgeräusahe beim Radiohören.	Die Antenne ist nicht fest angeschlossen.	Die Antenne fest anschließen.
· „NO MAG" wird im Display angezeigt.	Es befindet sich kein Magazin im CD-Wechsler.	Setzen Sie das Magazin ein.
· „NO DISC" (keine DISC) wird im Display angezeigt.	Im Magazin befindet sich keine CD.	Eine CD einlagen.
· „RESET 8" (zurücksetzen 8) wird im Display angezeigt.	Das Gerät ist nicht richtig am CD-Wechsler angeschlossen.	Das Gerät und den CD-Wechsler richtig miteinander verbinden und die Rückstelltaste des CD-Wechslers drücken.
· „RESET 1" – „RESET 7" (zurückstellen 1 bis 7) wird im Display angezeigt.		Die Rückstelltaste taste des CD-Wechslers drücken.
· „ERR 20" bis „ERR 40" wird im Display angezeigt.	Die Bewegung der Steuerblende wird blockiert.	Drücken Sie die Rücksetztaste auf der Frontblende (siehe Seite 2). Wenn die Rücksetztaste nicht funktioniert,lesen Sie im (separaten) Installations-/Anschlusshandbuch nach. (Beispiel: Es wurden Schrauben verwendet, die länger als vorgeschreiben sind).
· „„WiD-Display angezeigt.	Die Sicherheitsspere ist aktiviert.	Geben Sie das Paßwort ein. (Siehe Seite 33).
· Dieses Gerät arbeitet überhaupt nicht.	Der eingebaute Mikro-Computer Funktioniert aufgrund von Lärn usw. nicht richtig.	Drücken Sie die Rücksetztaste auf der Frontplatte. (Siehe Seite 2).
· Der CD-Wechsler arbeitet überhaupt nicht.

Handhaben der CDs

Dieses Gerät ist so ausgelegt, daß CDs wiedergegeben werden können, die wie folgt gekennzeichnet sind.

Sie können mit diesen Receiver CD-Rs (einal mal beschreibbare CDs) und CD-RWs (wiederbeschreibbare CDs) wiedergeben, die im Audio-CD-Format gebrannt wurden.

Das Gerät ist nicht mit MP3 kompatibel.

Umgehen mit CDs

Beim Entnehmen einer CD aus ihrer Hülle den mittleren Halter der Hülle, nach unten drücken und die CD Herausheben, wobei sie an der Außenkante festgehalten wird.

Mittlerer Halter

Die CD immer an der Außenkante festhalten. Niemals die Aufnahmeoberfläche berühren.

Beim Aufbewahren einer CD in ihrer Hülle, die CD behutsam um den mittleren Halter der Hülle legen (mit der bedruckten Seite nach oben).

Die CDs nach dem Gebrauch immer in ihren Hullen aufbewahren.

Zum Sauberhalten der CDs

Eine schmutzige CD kann evtl. nicht richtig abspielen. Ist eine CD verschmutzt, den Schmutz mit einem weichen Tuch in gerader Linie von der Mitte aus zur Außenkante abwischen.

Zum Abspielen neuer CDs

Neue CDs konnen an der Innen- und Außenkante rauhe Stellen haben. Wird eine solche CD verwendet, kann das Gerä ein Abspielen der CD verweigern. Zum Entfernen dieserer rauhen Stellen die Kanten mit einer Bleistift oder Kugelschreiben o.à. nachfahren.

Sprunghaftes Abspielen:

Ein sprunghaftes Abspielen kann auf sehr holprigen Straßen vorkommen. Dadurch wird das Gerät und die CD nicht beschädigt, ist jedoch sehr ägerlich. Wir empfehlen von einem Abspielen von CDs auf holprigen Straßen abzusehen.

Feuchtgkeitskondensation

Feuchtigkeit kann auf den Linsen im Innern des CD-Spielers in folgenden Fällen kondensieren:

• Nach dem Einsatz der Autoheziehung.
• Wenn es im Auto feucht wird.

In diesen Fälle kann der CD-Spieler evtl. nicht richtig Funktionieren. Daher die CD auswerfen und das Gerät für eine Minute eingeschaltet halten, bis die Feuchtigkeit verdampft ist.

Wiedergeben einer CD-R oder CD-RW

Selbstgebrannte CD-Rs (einal beschreibbar CD-Rohlinge) und CD-RWs (wiederbeschreibbare CD-Rohlinge) konnen nur dann wiedergegeben werden, wenn sie abgeschlossen sind.

• Sie können selbstgebrannte CD-Rs oder CD-RWs wiedergeben, die im Audio-CD-Format gebrannt wurden. (Möglicherweise werden sie jedoch in Abhängigkeit von den CD-Merkmalen oder CD-Aufnahmebedingungen nicht wiedergeben).
• Bevor Sie CD-Rs oder CD-RWs wiedergeben, lessen Sie sorgfältig die zugehörigen Anweisungen oder Warnhinweise.
• Einige CD-Rs oder CD-RWs werden unter Umständen von thisem Gerät nicht wiedergegeben, wenn bestimmte CD-Merkmale vorliegen, die CDs beschädigt oder verschmutzt sind oder die Linse des CD-Spielers verschmutzt ist.
• CD-Rs oder CD-RWs sind hohen Temperaturer oder hoher Feuchtigkeit gegenüber empfindlich. Lassen Sie sie daher nicht im Fahrzeug liegen.
• Für CD-RWs ist möglicherweise eine langere Lesezeit erforderlich. (Dies ist darauf zurückzuführen, daß das Reflexionsvermögen der CD-RWs geringer als bei normalen CDs ist).

VORSICHT:

• Keine Single-CDs (8 cm) im Ladeschlitz einlagen. (These CDs können nicht ausgeworfen werden!)
• Keine CDs mit ungewöhnlicher Form einlagen -z.B.Herz- oder Blumenform, da das Probleme bereitet.
• CDs nicht dem direkten Sonnenlicht und einer Wärmequelle aussetzen oder sie an einem Ort aufbewahren, der hohen Temperaturen oder Feuchtigkeit unterliegt. CDs nicht im Auto halten.
• Keine Lösungsmittel (z.B. konventionelle Schallplattenreinger, -sprays, Verdünner, Benzin usw.) zum Reinigen der CDs verwenden.

AUDIO-VERSTÄRKERTEIL

Max. Leistungsabgabe:

Vorne: 50 W pro Kanal

Hinten: 50 W pro Kanal

Kontinuierliche Leistungsabgabe (RMS):

Vorne: 19 W pro Kanal an 4 40Hz bis 20 000 Hz bei nicht mehr als 0,8% Gesamtklirrfaktor.

Hinten: 19 W pro Kanal an 4 40Hz bis 20000Hz bei nicht mehr als 0,8% Gesamtklirrfaktor.

Last-Impedanz: 4 Ω (4 Ω bis 8 Ω zulässig)

Tonregelbereich:

Baβ: ±10 dB bei 100 Hz

Hohen: ± 10 dB bei 10kHz

Frequenzgang: 40 Hz bis 20 000 Hz

Signal/Storabstand: 70 dB

Line-Anschluß/Impedanz

(ausschliesslich Modell KD-LX333R):

1,5 V pro 20 kΩ Last

Line-Ausgangspegel/Impedanz:

KD-LX333R: 4,0 V pro 20 kΩ Last

(voll ausgesteuert)

KD-LX111R: 2,0 V pro 20 kΩ Last

(voll ausgesteuert)

Ausgangsimpedanz: 1 kΩ

TUNER-TEIL

Frequenzbereich:

UKW: 87,5 MHz bis 108,0 MHz

MW-/LW-:(MW-)522kHz bis 1620 kHz

(LW-) 144 kHz bis 279 kHz

[UKW-Tuner]

Nutzbare Empfindlichkeit: 11,3 dBf (1,0 V/75 Ω)

50 dB Geräuschberhigung:

16,3 dBf (1,8 × V/75 Ω)

Ausweichkanalabstimmscharfe (400 kHz):

65dB

Frequenzgang: 40 Hz bis 15 000 Hz

Stereotrennabstand: 30 dB

Einfangsverhältnis: 1,5 dB

[MW-Tuner]

Empfindlichkeit: 20 × V

Trennscharfe: 35 dB

[LW-Tuner]

Empfindlichkeit: 50 × V

CD-SPIELERTEIL

Typ: Kompakt-CD-Spieler

Signalerkennungssystem:kontaktlose optische Aufnahme (Halbleiterlaser)

Anz. der Kanäle: 2 Kanäle (Stereo)

Frequenzgang: 5 Hz bis 20 000 Hz

Dynamikbereich: 96 dB

Signal/Storabstand: 98 dB

Tonhöhenschwankung:

unter meßbarem Grenzwert

ALLGEMEIN

Spannungsversorgung:

Betriebsspannung: DC 14,4 V

(11 V bis 16 V zulassig)

Erdungssystem: Negative Masse

Zugelassene Arbeitsstemperatur:

0^ bis +40^

Abmessungen (B·H·T):

Einbaugröbe:

182 mm·52 mm·160 mm

BedienteilgroBe:

188 mm·58 mm·8 mm

Gewicht: 1,8 kg (ausschließlich Zubehör)

Änderungen der Konstruktion und technischen Daten ohne Vorankündigung möglich.

Sensibilité verfügbar:

20 000 Hz met nicht mehr dan

0,8% totale harmonische

0.8% totale harmonische

Haben Sie PROBLEME mit dem Betrieb?

Bitte setzen Sie Ihr Gerät zurück

Siehe Seite Zurücksetzen des Geräts
