BEDIENUNGSANLEITUNG CDXG1002U SONY

To cancel the demonstration (DEMO) display, see page 10. Zum Deaktivieren der Demo-Anzeige (DEMO) schlagen Sieitte auf Seite 11 nach.

AUX input jack (stereo mini jack)

USB port

Für mögliche spätere Service-Anfragen, notieren Sie sichitte vor der Installation Ihres Gerätes hier die Seriennummer:

S/N:

Hinweis: Die 7-stellige Seriennummer finds Sie offen auf der Verpackung des Gerätes oder unter auf dem Gerät selbst.

Montieren Sie diesen Gerät aus
Sicherheitsgründen im Armaturenbrett des
Fahrzeugs.
Zur Installation und zum Anschluss siehe die mitgelieferte Installations-/
Anschlussanleitung.

Hergestellt in Thailand

Eigenschaften der Laserdiode

Emissionsdauer: kontinuierlich
- Laserausgangsleistung: weniger als 53,3 W

(Gemessen im Abstand von etwa 200mm von der Linsenoberfläche am optischen Sensorblock mit einer Öffnung von 7 mm.)

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten

Hersteller: Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan

Für EU Produktkonformität: Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland

Warnhinweis, wenn die Zündung Ihres Fahrzeugs nicht über eine Zubehörposition (ACC oder I) verfügbar

Aktivieren Sie unbedingt die Abschaltautomatik AUTO OFF (Seite 12). Nach dem Ausschalten wird das Gerät dann nach der voreingestellen Zeit automatisch vollständig abgeschelt, so dass der Autobatterie kein Strom mehr entzogen wird. Wenn Sie die Abschaltautomatik AUTO OFF nicht aktivieren, müssen Sie jedem Mal, wenn Sie die Zündung ausschalten, die Taste OFF gedrückt halten, bis die Anzeige ausgeblendet wird.

Inhalt

Lage und Funktion der Teile und Bedienelemente 4

Vorbereitungen

Abnehmen der Frontplatte 5

Einstellen der Uhr 6

Anschlieben eines USB-Geräts 6

Anschlieben eines anderen tragbaren Audiogeräts 7

Radioempfang

Radioempfang 7

RDS (Radiodatensystem) 8

Wiedergabe

Wiedergeben einer Disc. 9

Wiedergabe mit einem USB-Gerät .9

Suchen und Wiedergeben von Titeln . . . . . 10

Einstellungen

Beenden des DEMO-Modus 11

Grundlegende Schritte zum Vornehmen von Einstellungen. 12

GENERAL-Konfiguration. 12

SOUND-Konfiguration 13
EQ3 PRESET 13
EQ3 SETTING 13

DISPLAY-Konfiguration. 13

Weitere Informationen

Sicherheitsmaßnahmen 14

Wartung 15

Technische Daten 15

Störungsbehebung 16

Lage und Funktion der Teile und Bedienelemente

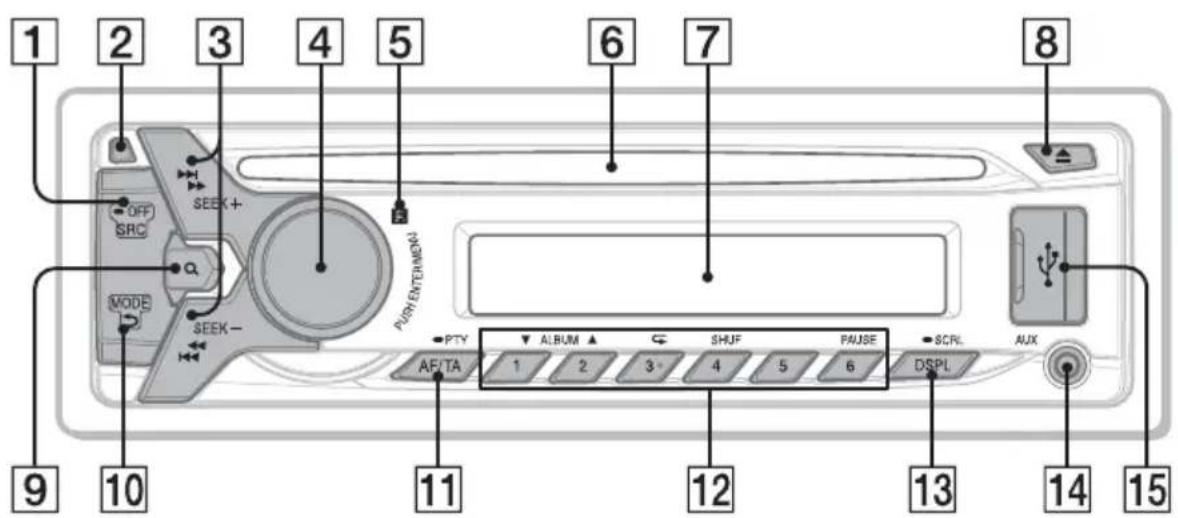

Hauptgerät

Die Zahlentaste 3/Wiederholen) ist mit einem fuhlbaren Punkt gekennzeichnet.

SRC (Tonquelle)

Einschalten des Geräts.

Wechseln der Tonquelle.

-OFF

Wenn Sie die Taste 1 Sekunde lang gedrückt halten, schaltet sich das Gerät aus.

Wenn Sie die Taste mehr als 2 Sekunden lang gedrückt halten, schaltet sich das Gerät aus und die Anzeige wird ausgeblendet.

2 Taste zum Lösener Frontplatte
3 SEEK+/-

Automatisches Einstellen von Radiosendern. Halten Sie die Taste zum manuellen Einstellen gedrückt.

1/▶1 (Zurück/Weiter)

/ (Rückwarts-/Vorwartssuchen)

4 Steuerregler

Zum Einstellen der Lautstärke drehen Sie den Regler.

ENTER

Eingebend der ausgewählten Option.

MENU

Aufrufen des Setup-Menus.

5 Empfänger für die Fernbedienung
6 CD-Einschub

7 Display
8 (Disc auswerfen)
9 (Suchen) (Seite 10)

Wechseln in den Suchmodus während der Wiedergabe.

10 (Zurück)

Zurückschalten zur vorherigen Anzeige. MODE (Seite 7)

11 AF (Alternativfrequenzen)/TA (Verkehrs durchsagen)

Einstellen von AF und TA.

-PTY (Programmtypauswahl)

Halten Sie die Taste zum Auswahlen von PTY bei einem RDS-Sender gedrückt.

12 Zahlentasten (1 bis 6)

Einstellen gespeicherter Radiosender. Halten Sie die Taste zum Speichern von Sendern gedrückt.

ALBUM▼/▲

Überspringen eines Albums auf einem Audiogerät. Halten Sie die Taste zum Überspringen mehrerer Alben gedrückt.

(Wiederholen)

SHUF (Zufall)

PAUSE

13 DSPL (Anzeige)

Wechseln der Informationen im Display. -SCRL (Bildlauf)

Halten Sie die Taste zum

Durchlaufenlassen von Informationengedrückt.

14 AUX-Eingangsbuchse
15 USB-Anschluss

Vorbereitungen

Abnehmer der Frontplatte

Um zu verhindern, dass das Gerät gestohlen wird, konnen Sie die Frontplatte abnehmer.

1 Halten Sie OFF ① gedrückt.

Das Gerät schaltet sich aus.

2 Drücken Sie die Taste zum Lösener Frontplatte ② undziehen Sie die Frontplatte zum Abnehmer auf sich zu.

Warnton

Wenn Sie den Zündschlüssel in die Position OFF stellen, ohne die Frontplatte abzunehmen, ertont eine Sekunden lang ein Warnton. Der Warnton wird nur ausgegeben, wenn der integrierte Veränderk verwendet wird.

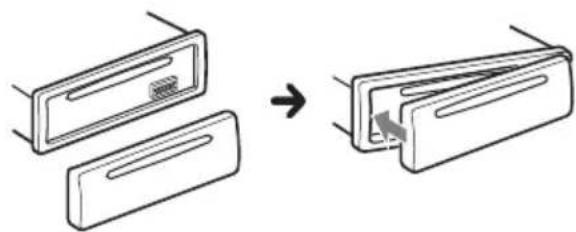

Anbringen der Frontplatte

Einstellen der Uhr

1 Drücken Sie MENU, drehen Sie den Steuerregler, um [GENERAL] auszuwahlen, und drücken Sie anschließend den Steuerregler.
2 Drehen Sie den Steuerregler, um [CLOCK-ADJ] auszuwahlen, und drücken Sie anschließend den Steuerregler. Die Stundenanzeige blinkt.
3 Drehen Sie den Steuerregler, um die Stunden und Minuten einzustellen. Drucken Sie SEEK + / - ,um zur jeweils nachsten Ziffer in der Digitalanzeige zu wechseln.
4 Drücken Sie MENU, nachdem Sie die Minuten eingestellt haben. Der Einstellvorgang ist damit abgeschlossen und die Uhr beginnnt zu laufen.

Zum Einblenden der Uhrzeit drücken Sie DSPL.

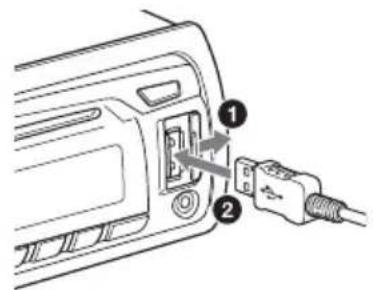

Anschlieben eines USB-Geräts

1 Drehen Sie die Lautstärke an thisem Gerät herunter.
2 Schlieben Sie das USB-Gerät an these Gerät an.

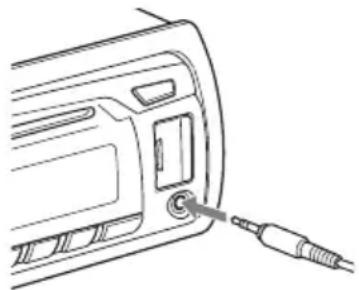

Anschlieben eines anderentragbaren Audiogeräts

1 Schalten Sie das tragbare Audiogerät aus.
2 Drehen Sie die Lautstärke an thisem Gerät herunter.
3 Schlieben Sie das tragbare Audiogerät über ein Verbindungskabel* (nicht mitgeliefert) an die AUX-Eingangsbuchse (Stereominibuchse) am Gerät an.

• Verwenden Sie unbedingt einen geraden Stecker.

4 Drücken Sie SRC, um [AUX] auszuwahlen.

So passen Sie den Lautstärkepegel des angeschlossenen Geräts an andere Tongquellen an

Starten Sie die Wiedergabe am tragbaren Audiogerät mit gemäßiger Lautstärke und stellen Sie an thisem Gerät ihre normale Hörluststärke ein.

Drucken Sie MENU und drehen Sie den Steuerregler.

Wahlen Sie [SOUND] [AUX VOL] (Seite 13).

Radioempfang

Radioempfang

Wenn Sie Radio horen wollen, drücken Sie SRC, um [TUNER] auszuwahlen.

Automatisches Speichern von Sendern (BTM)

1 Wechseln Sie mit MODE den Frequenzbereich (FM1 (UKW1), FM2 (UKW2), FM3 (UKW3), MW oder LW).
2 Drücken Sie MENU, drehen Sie den Steuerregler, um [GENERAL] auszuwahlen, und drücken Sie anschließend den Steuerregler.
3 Drehen Sie den Steuerregler, um [BTM] auszuwahlen, und drücken Sie anschließend den Steuerregler.

Das Gerat speichert die Sender in der Reihenfolge der Frenzen auf den Zahlentasten.

Einstellen von Sendern

1 Wechseln Sie mit MODE den Frequenzbereich (FM1 (UKW1), FM2 (UKW2), FM3 (UKW3), MW oder LW).
2 Stellen Sie einen Sender ein.

So stellen Sie einen Sender manuell ein Halten Sie SEEK + / - gedrückt, bis die Frequenz in etwas erreicht ist, und drücken Sie dann SEEK + / - so oft, bis die gewünschte Frequenz bereits eingestellt ist.

So stellen Sie einen Sender automatisch ein

Drucken Sie SEEK + / -

Der Suchlauf stoppt, wenn ein Sender empfangen wird. Wiederholen Sie diesen

Vorgang, bis das Gerät den gewünschten Sender empfängt.

Manuelles Speichern von Sendern

1 Während des Empfangs des zu speichernden Senders halten Sie eine Zahlentaste (1 bis 6) so lange gedrückt, bis [MEM] angezeigt wird.

Einstellen gespeicherter Sender

1 Wahlen Sie den Frequenzbereich aus und drücken Sie eine Zahlentaste (1 bis 6).

RDS (Radiodatensystem)

Einstellen von Alternativfrequenzen (AF) und Verkehrsdurchsagen (TA)

Mit AF wird der Sender mit den stärksten Signalen in einem Netzwerk ständig neu eingestellt, während mit TA gegebenenfalls aktuelle Verkehrsinformationen bzw. Verkehrsfunksender (TP) empfangen werden.

1 Drücken Sie AF/TA, um [AF-ON], [TA-ON], [AF/TA-ON] oder [AF/TA-OFF] auszuwahlen.

So speichern Sie RDS-Sender zusammen mit der AF- und TA-Einstellung

Sie können zusammen mit den RDS-Sendenr eine AF/TA-Einstellung speichern. Stellen Sie AF/TA ein und speichern Sie die Sender dann mit BTM oder manuell ab. Beim manuellen Speichern von Sendern konnen Sie auch Nicht-RDS-Sender speichern.

So empfangen Sie Katastrophen warnings

Wenn AF oder TA aktiviert ist, unterbrechen Katastrophen warningsungen automatisch die ausgewählte Tonquelle.

Wenn Sie die Lautstärke während einer Verkehrsdurchsage einstehen

Der eingestellte Pegel wird für spätere Verkehrsdurchsagen gespeichert, und darüber unabhängig von der sonst eingestillten Lautstärke.

Unveränderter Empfang eines Regionalsenders (REGIONAL)

Wenn die Funktionen AF und REGIONAL aktiviert sind, wird nicht zu einem anderen Regionalsender mit einer stärkeren Frequenz gewechselt. Wenn Sie den Empfangsbereich des betreffenden Regionalsenders verlassen, stellen Sie während des Empfangs eines UKW-Senders (FM) bei der GENERAL-Konfiguration [REG-OFF] ein (Seite 12). Diese Funktion steht in Großbritannien und einigen anderen Regionen nicht zur Verfügung.

Lokalsenderfungtion (nur Großbritannien)

Mithilfe dieser Funktion konnen Sie andere Lokalsender ausgehalten, auch wenn diese zuvor nicht unter einer Zahlentaste gespeichert wurden.

Drücken Sie während des Empfangs eines UKW-Senders (FM) eine Zahlentaste (1 bis 6), unter der ein Lokalsender gespeichert ist. Drücken Sie innerhalb von 5 Sekunden erneut die Zahlentaste des Lokalsenders. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Lokalsender empfängt.

Auswahlen des Programmtypes (PTY)

Mit PTY können Sie den Programmtyp anzeigen oder nach dem gewünschten Programmtypuchen.

1 Halten Sie PTY während des Empfangs eines UKW-Senders (FM) gedrückt.
2 Drehen Sie den Steuerregler, bis der gewünschte Programmtyp angezeigt wird, und drücken Sie anschließend den Steuerregler.

Das Gerät beginnt, nach einem Sender zuuchen, der den ausgewählten Programmtyp ausstrahlt.

Programmtypen

NEWS (Nachrichten), AFFAIRS (Aktuelles Zeitgeschehen), INFO (Informationen), SPORT (Sport), EDUCATE (Erziehung und Bildung), DRAMA (Hörspiele), CULTURE (Kultur), SCIENCE (Wissenschaft), VARIED (Verschiedenes), POP M (Pop-Music), ROCK M (Rock-Music), EASY M (Unterhaltungsmusic), LIGHT M (Leichte Klassik), CLASSICS (Klassik), OTHER M (Sonstige Music), WEATHER (Wetter), FINANCE (Finanzberichte), CHILDREN (Kinderprogramme), SOCIAL A (Magazinsendungen), RELIGION (Religion), PHONE IN (Hörertelefon), TRAVEL (Reiseinformationen), LEISURE (Freizeitprogramm), JAZZ (Jazz), COUNTRY (Country-Music), NATION M (Volksmusic), OLDIES (Oldies), FOLK M (Folk-Music), DOCUMENT (Dokumentarbeiträge)

Einstellen der Uhrzeit (CT)

Mit den CT-Daten (Uhrzeitdaten), die von RDS-Sendern ausgestrahlt werden,alandst sich die Uhr einstellen.

1 Stellen Sie bei der GENERAL-Konfiguration [CT-ON] ein (Seite 12).

Wiedergabe

Wiedergeben einer Disc

1 Legen Sie eine Disc mit der beschriften Seite nach oben ein.

Die Wiedergabe beginnt automatisch.

Wiedergabe mit einem USB-Gerät

Sie können USB-Geräte des Typs MSC (Massenspeicherklasse) verwenden (z. B. USB-Flash-Laufwerk, digitaler Medienplayer, Android™-Mobiletelefon), die dem USB-Standard entsprechen. Je nach dem digitalen Medienplayer oder Android-Mobiletefon muss der USB-Verbindungsmodus auf MSC eingestellt werden.

Hinweise

• Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.
  Die Wiedergabe folgender MP3-/WMA-Dateien wird nicht unterstützt:

• Dateien mit verlustfreier Komprimierung
  Kopiergeschützte Dateien
  DRM-Dateien (digitale Rechteverwaltung)
  Mehrkanalaudiodateien

1 Schlieben Sie ein USB-Gerät an den USB-Anschluss an (Seite 6). Die Wiedergabe beginnt. Wenn bereits ein Gerät angeschlossen ist, drücken Sie zum Starten der Wiedergabe SRC, um [USB] auszuwahlen.
2 Stellen Sie die Lautstärke an thisem Gerät ein.

So stoppen Sie die Wiedergabe
Halten Sie OFF 1 Sekunde lang gedrück.

So trennen Sie das Gerät von diesen Gerät

Stoppen Sie die Wiedergabe und trennen Sie das Gerät.

Suchen und Wiedergeben von Titeln

Wiederholte Wiedergabe und Zufallswiedergabe

1 Drücken Sie während der Wiedergabe (Wiederholen) für die wiederholte bzw. SHUF für die Zufallswiedergabe.
2 Drücken Sie (Wiederholen) oder SHUF mehrmals, um den gewünschten Modus für die wiederholte bzw. die Zufallswiedergabe auszuwahlen. Es kann eine Weile dauern, bis die Wiedergabe im ausgewählten Wiedergabemodus beginnt.

Je nach ausgewählter Tonquelle stehen unterschiedliche Wiedergabemodi zur Verfugung.

Suchen nach einem Titel anhand seines Namens (Quick-BrowZer™)

1 Drücken Sie während der CD- oder USB-Wiedergabe (Suchen)*, um die(Liste der Suchkategorien anzuzeigen.

Wenn die Titelliste erscheint, drucken Sie mehrmals (Zurück).

* Wahrend der Wiedergabe drucken Sie Q (Suchen) langer als 2 Sekunden, um direkt zum Anfang der Kategorielle zu wechseln.

2 Wahlen Sie durch Drehen des Steuerreglers die gewünschte Kategorie für die Suche aus und drücken Sie zum Bestätigten den Steuerregler.
3 Gehen Sie wie in Schritt 2 erlautert vor, um den gewünschten Titel zuuchen.

Die Wiedergabe beginnt.

So deaktivieren Sie den Quick-BrowZer-Modus

Drucken Sie (Suchen).

Suchen mit Überspringen von Elementen (Sprung-Modus)

1 Drucken Sie (Suchen).
2 Drucken Sie SEEK+.
3 Drehen Sie den Steuerregler, um das Element auszuwahlen. Die Liste wird in Schritten von 10% der Gesamtzahl an Elementen durchsucht.
4 Drücken Sie ENTER, um in den Quick-BrowZer-Modus zusammenzuschalten.

Das ausgewählte Element erscheint.

5 Drehen Sie den Steuerregler, um das gewünschte Element auszuwahlen, und drücken Sie den Steuerregler.

Die Wiedergabe beginnt.

Einstellungen

Beenden des DEMO-Modus

Sie können die Demo, die beim Ausschaltend des Geräts angezeigt wird, abbrechen.

1 Drücken Sie MENU, drehen Sie den Steuerregler, um [DISPLAY] auszuwahlen, und drücken Sie anschließend den Steuerregler.
2 Drehen Sie den Steuerregler, um [DEMO] auszuwahlen, und drücken Sie anschließend den Steuerregler.
3 Drehen Sie den Steuerregler, um [DEMO-OFF] auszuwahlen, und drücken Sie anschließend den Steuerregler. Die Einstellung ist damit abgeschlossen.
4 Drucken Sie (Zurück) zweimal.

Die Anzeige wechselt wieder in den normalen Empfangsmodus bzw. Wiedergabemodus.

Grundlegende Schritte zum Vornehmen von Einstellungen

Anhand der folgenden Schritte konnen Sie Optionen im Menu einstellen.
Sie konnen die folgenden Optionen je nach Tonquelle und Einstellung einstellen.

1 Drucken Sie MENU.
2 Drehen Sie den Steuerregler, um die Konfigurationskategorie auszuwahlen, und drücken Sie anschließend den Steuerregler.

Es gibt folgende

Konfigurationskategorien:

GENERAL-Konfiguration (Seite 12)
- SOUND-Konfiguration (Seite 13)
DISPLAY-Konfiguration (Seite 13)

3 Drehen Sie den Steuerregler, um die Option auszuwahlen, und drücken Sie anschließend den Steuerregler.

So schalten Sie zur vorherigen Anzeige darüber

Drucken Sie (Zurück).

GENERAL-Konfiguration

CLOCK-ADJ (Uhr einstellen) (Seite 6)

CAUT ALM (Warnton)

Zum Einstellen des Warntons: [ON], [OFF] (Seite 5). (Stehn nur bei ausgeschalteten Gerät zur Verfügung.)

BEEP

Zum Einstellen des Signaltons: [ON], [OFF].

AUTO OFF (Abschaltautomatik)

Das Gerät kann nach dem Ausschalten nach einer voreingestellten Zeit automatisch vollständig abgeschelt werden: [NO], [30S] (30 Sekunden), [30M] (30 Minuten), [60M] (60 Minuten).

AUX-A (AUX-Audio)

Zum Einstellen der AUX

Tonquellenanzeige: [ON], [OFF]. (Stegt nur bei ausgeschalteten Gerät zur Verfügung.)

CT (Uhrzeit)

Zum Einstellen der CT-Funktion: [ON], [OFF].

REGIONAL

Zum Beschränken des Empfangs auf eine bestimmte Region: [ON], [OFF]. (Stehn nur bei UKW-Empfang (FM) zur Verfügung.)

BTM (Speicherbelegungsautomatik) (Seite 7)

SOUND-Konfiguration DISPLAY-Konfiguration

EQ3 PRESET

Sie konnen aus 7 Equalizer-Kurven eine geeignete ausgehalten: [XPLOD], [VOCAL], [EDGE], [CRUISE], [SPACE], [GRAVITY], [CUSTOM] oder [OFF].

Die Einstellung für die Equalizer-Kurve kann für jeder Tonquelle gespeichert werden.

EQ3 SETTING

Zum Einstellen von [CUSTOM] in EQ3.

Zum Auswahlen der Equalizer-Einstellungen: [LOW], [MID], [HIG]

Wenn Sie die werkseitig eingestellte Equalizer-Kurve wiederherstellen wollen, halten Sie ENTER gedrückt, bevor die Einstellung abgeschlossen ist.

BALANCE

Zum Einstellen der Balance: [RIGHT-15] - [CENTER] - [LEFT-15].

FADER

Zum Einstellen des relativen Pegels: [FRONT-15] - [CENTER] - [REAR-15].

LOUDNESS (Dynamische Loudness)

Zum Verständen von Bässen und Höhen, so dass auch bei niedriger Lautstärke ein Klang von gutter Qualität erzielt wird: [ON], [OFF].

SW LEVEL (Pegel des Tiefstlonlautsprechers)

Zum Einstellen der Lautstärke des

Tiefsttonlautsprechers: [+2dB] - [0 dB] - [-2 dB].

AUX VOL (AUX-Lautstärkepegel)

Zum Einstellen der Lautstärke der einzelnen angeschlossenen Zusatzgeräte: [+18dB] - [0 dB] - [-8 dB].

Wenn Sie die Einstellung hier vornehmen, brauchen Sie die Lautstärke der einzelnen Tonquellen nicht mehr einzustellen.

DEMO (Demo-Modus)

Zum Einstellen des Demo-Modus: [ON], [OFF].

DIMMER

Zum Wechseln der Helligkeit im Display: [ON], [OFF].

AUTO SCR (Automatischer Bildlauf)

Zum Einstellen des automatischen Bildlaufs für lange Informationen: [ON], [OFF].

M.DISPLAY (Bewegte Anzeige)

Zum Anzeigen bewegter Muster: [ON], [OFF].

Weitere Informationen

Sicherheitsmaßnahmen

• Lassen Sie das Gerät vor dem Betrieb abkühlen, wenn das Auto in direkter Sonne geparkt war.
• Lassen Sie die Frontplatte oder Audiogeräte, die Sie ins Fahrzeug mitgebracht haben, nicht darin liegen. Andernfalls kann es aufgrund hoher Temperatren durch direkte Sonneneinstrahlung zu Fehlfunktionenkommen.
  Die Motorantenne wird automatisch ausgefahren.

Feuchtgkeitskondensation

Sollte sich im Inneren des Geräts Feuchtigkeit niederschlagen, behmen Sie die Disc Heraus und warten Sie etwa eine Stunde, bis die Feuchtigkeit verdunstet ist. Andernfalls Funktioniert das Gerät nicht einwandfrei.

So bewahren Sie die hohe Tonqualität

Achten Sie darauf, dass keine Flüssigkeiten auf das Gerät oder die Discs gelangen.

Hinweise zu Discs

• Setzen Sie Discs weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslüssen aus. Lassen Sie sie auch nicht in einem in der Sonne geparkten Auto liegen.
• Reinigen Sie Discs vor dem Abspielen mit einem Reinigungstuch. Wischen Sie damit von der Mitten nach außen. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungstuch.

• Dieses Gerät ist auf die Wiedergabe von Discs ausgelegt, die dem Compact Disc-Standard (CD) entsprechen. DualDiscs und manche Musik-CDs mit Urheberrechtsschutzcodierung entsprechen nicht dem Compact Disc-Standard (CD) und könnenDMAH mit dieser dem Gerät nicht wiedergegeben werden.
• Auf diesen Gerät NICHT abspielbare Discs
• Discs mit Etiketten, Aufklebern,
• Klebeband oder aufgeklebtem Papier.
• Wenn Sie solche Discs verwenden, kann es zu einer Fehlfunktion kommt oder die Disc kann beschädigt werden.
  Discs mit außergewöhnlichen Formen (z. B. herzförmige, quadratische oder sternförmige Discs). Falls Sie es noch versuchen, kann das Gerät beschädigt werden.
• 8-cm-Discs

Hinweise zu CD-Rs/CD-RWs

Hochstzahl an: (nur CD-Rs/CD-RWs)

• Ordnern (Alben): 150 (einschließlich Stammordner)

• Dateien (Titeln) und Ordnern: 300 (gegebenenfalls weniger als 300, wenn die Ordner-/Dateinamen viele Zeichen enthalten)
  — anzeigbaren Zeichen für einen Ordner-/Dateinamen: 32 (Joliet)/64 (Romeo)

• Wenn eine Multisession-Disc mit einer CD-DA-Session beginnt, wird sie als CD-DA erkannt und andere Sessions werden nicht wiederergegeben.

• Auf diesen Gerät NICHT abspielbare Discs

• CD-Rs/CD-RWs mit schlechter Aufnahmequalität.

• CD-Rs/CD-RWs, die mit einem inkompatiblen Aufnahmegerät bespielt wurden.
• CD-Rs/CD-RWs, die nicht richtig abgeschlossen wurden.
• CD-Rs/CD-RWs, die nicht im Musik-CD-Format oder im MP3-Format (ISO9660 Level 1/Level 2, Joliet/Romeo oder Multisession) bespielt wurden.

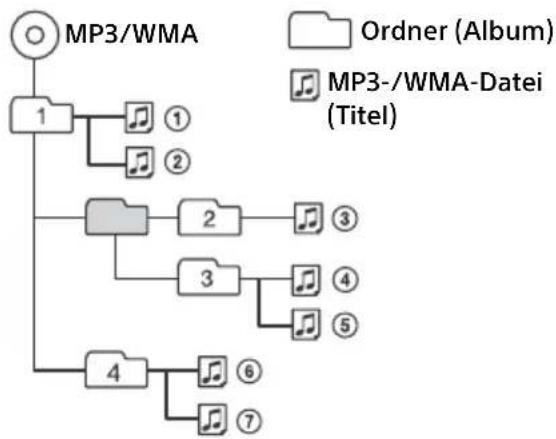

Wiedergabereihenfolge von MP3-/ WMA-Dateien

Sollten an Ihr dem Gerät Probleme auftreten oder sollen den Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sichitte an ihren Sony-Handler.

Wartung

Reinigen der Anschlüsse

Das Gerät Funktioniert möglicherweise nicht ordnungsgemäß, wenn die Anschlüsse zwischen dem Gerät und der Frontplatte verschmutzt sind. Um dies zu vermeiden, erhnen Sie die Frontplatte ab (Seite 5) und reinigen Sie die Anschlüsse mit einem Wattestächen. Drücken Sie damit nicht zu fest auf die Anschlüsse. Andernfalls können sie beschädigt werden.

Hinweise

• Schalten Sie aus Sicherheitsgründen vor dem Reinigen der Anschlüsse die Zündung aus undziehen Sie den Schlüssel aus dem Zündschloss.
• Berühren Sie die Anschlüsse unter keinen Umständen direkt mit den Handen oder einem Metallgegenstand.

Technische Daten

Tuner

FM (UKW)

Empfangsbereich: 87,5 - 108,0 MHz

Antennenanschluss: Anschluss fur Außenantenne

Zwischenfrequenz: 25kHz

Nutzbare Empfindlichkeit: 8 dBf

Trennscharfe: 75 dB bei 400 kHz

Signal-Rauschabstand: 80 dB (stereo)

Kanaltrennung: 50 dB bei 1 kHz

Frequenzgang: 20 - 15.000 Hz

MW/LW

Empfangsbereich: MW:531-1.602 kHz LW:153-279 kHz

Antennenanschluss: Anschluss fur AuBenantenne

Zwischenfrequenz: 9.124,5 kHz oder 9.115,5 kHz/4,5 kHz

Empfindlichkeit: MW: 26 μV, LW: 45 μV

CD-Player

Signal-Rauschabstand: 95 dB

Frequenzgang: 10 - 20.000 Hz

Gleichlaufschwankungen: unterhalb der Messgrenze

Entsprechender Codec: MP3 (.mp3) und WMA (.wma)

USB-Player

Schnittstelle: USB (Full-Speed)

Maximale Stromsträke: 500 mA

Hochstzahl an erkennbaren Daten: Ordner (Alben): 128

Dateien (Titel) pro Ordner: 512

Entsprechender Codec: MP3 (.mp3) und WMA (.wma)

Endverträker

Ausgabe: Lautsprecherausgabe

Lautsprecherimpedanz: 4 - 8 Ohm

Maximale Ausgangsleistung: 55W× 4 (an 4 Ohm)

Allgemeines

Ausgänge:

Audioausgabe (hinten, Tiefsttonlautsprecher) Steueranschluss fur Motorantenne/ Endversteller (REM OUT)

Eingänge:

Fernbedienungseingang

Antenneneingang

AUX-Eingangsbuchse (Stereominibuchse)

USB-Anschluss

Betriebsspannung: 12 V Gleichstrom,

Autobatterie (negative Erdung)

Abmessungen: ca. 178mm× 50mm× 177mm (B/H/T)

Einbaumaße: ca. 182mm× 53mm× 160mm (B/H/T)

Gewicht: ca. 1,2 kg

Lieferumfang:

Hauptgerät (1)

Montageteile und Anschlusszubehr (1 Satz)

Ihr Handler führt unter Umständen nicht alle der oben genannten Zubehörteile. Fragen Sie ihren Handler nach ausfuhrlichen Informationen.

Änderungen, die dem technischen Fortschnitt dienen, bleiben vorbehalten.

Urheberrechte

Quick-BrowZer ist ein Markenzeichen der Sony Corporation.

Windows Media ist ein eingetragenes Markenzeichen oder Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.

Dieses Produkt ist durch bestimmte gewerbliche Schutz- und Urheberrechte der Microsoft Corporation geschützt. Die Verwendung oder der Vertrieb derartiger Technologie außerhalb theseis Produkte ohne eine Lizenz von Microsoft oder einer autorisierten Microsoft-Niederlassung ist untersagt.

MPEG Layer-3 Audiocodiertechnologie und Patente lizenziert von Fraunhofer IIS und Thomson.

Android ist ein Markenzeichen von Google Inc.

Die Verwendung these Markenzeichens unterliegt den Google-Genehmigungen.

Störungsbehebung

Anhand der folgenden Checkliste können Sie die meisten Probleme, die möglicherweise an Ihr hem Gerät auftreten, selbst beheben. Bevor Sie die folgende Checklistederhgeh, überprüfen Sieitte zunachst,ob Sie das Gerät richtig angeschlossen undbedient haben.

Einzelheiten zum Gebrauch der Sicherung und zum Abnehmer des Geräts vom Armaturenbrett finden Sie in der mit dieser Gerät geleieferten Installations-/ Anschlussanleitung.

Wenn das Problem sich nicht beheben{lsst, besuchen Sie die Support-Website, die auf der hinteren Umschlagseite angegeben ist.

Allgemeines

EsistkeinTonzuhoren.

Der Fader-Regler [FADER] ist nicht für ein 2-Lautsprecher-System eingestellt.

Kein Signalon ertont.

Ein gesondert erhältlicher Endversteller ist angeschlüssen und Sie verwenden nicht den integrierten Versteller.

Der Speicherinhalt wurde gelöscht.

Das Stromversorgungskabel wurde gelöst, die Verbindung zur Batterie besteht nicht mehr oder das Kabel bzw. die Batterie ist falsch angeschlossen.

Gespeicherte Sender und die korrekte Uhrzeit werden gelöscht.

Die Sicherung ist durchgebrannt. Störgeräusche sind zu horen, wenn der Zündschlüssel gedreht wird.

Die Leitungen sind nicht korrekt an den Stromanschluss für Zubehörgeräte angeschlossen.

Das Gerät wechselt während der Wiedergabe bzw. des Radioempfangs in den DemoModus.

Wenn [DEMO-ON] eingestellt ist und 5 Minuten lang keine Funktion ausgeführrt wird, wechsel das Gerät in den DemoModus.

• Stellen Sie [DEMO-OFF] ein (Seite 13).

Die Anzeige wird ausgeblendent bzw. erscheint nicht im Display.

Der Dimmer ist auf [DIM-ON] eingestellt (Seite 13).
Die Anzeige wird ausgebrendet, wenn Sie OFF gedrückt halten.

• Drücken Sie OFF am Gerät erneut, bis die Anzeige eingeblendet wird.

Die Anschlüsse sind verschmutzt (Seite 15).

Die Funktionstasten Funktionieren nicht. Die Disc lassst sich nicht auswerfen.

Drücken Sie DSPL und (Zurück)/MODE länger als 2 Sekunden, um das Gerät zurückzusetzen.

Der Speicherinhalt wird gelöscht.
Setzen Sie das Gerät aus Sicherheitsgründen nicht beim Fahren zurück.

Radioempfang

Sender laissen sich nicht empfangen. Der Ton ist stark gestört.

Die Verbindung wurde nicht richtig hergestellt.

Prufen Sie die Verbindung der Autoantenne.
- Wenn die Motorantenne nicht automatisch ausgefahren wird, prufen Sie die Verbindung der Motorantennen-Steuerleitung.

Gespeicherte Sender让他们 nicht einstehen.

Das Sendesignal ist zu schwach.

RDS

Der Sendersuchlauf (SEEK) startet nach ein paar Sekunden Radioempfang.

Der Sender ist kein Verkehrsfunk sender (TP) oder die Sendesignale sind zu schwach.

• Deaktivieren Sie TA (Seite 8).

Es sind keine Verkehrsdurchsagen zu horen.

Aktivieren Sie TA (Seite 8).
Der Sender sendet keine

Verkehrsdurchsagen, obwohl es sich um einen Verkehrsfunk sender (TP) handelt.

• Stellen Sie einen anderen Sender ein.

Beider PTY-Funktion wird[-- - - - - - - ] angezeigt.

Der aktuelle Sender ist kein RDS-Sender.
Es wurden keine RDS-Daten empfangen.
Der Sender gibt den Programmtyp nicht an.

Der Programmdienstname blinkt.

Für den aktuellen Sender gibt es keine Alternativfrequenz.

• Drücken Sie SEEK + / - , solange der Programmdienstname blinkt. [PI SEEK] wird angezeigt und das Gerät beginnt dann mit der Suche nach einer Frequenz mit denselben PI-Daten (ProgrammKennung).

CD-Wiedergabe

Die Disc lässt sich nicht abspielen.

Die Disc ist beschädigt oder verschmutzt.
Die CD-R/CD-RW ist nicht als Audio-CD konzipiert (Seite 14).

MP3-/WMA-Dateien können nicht wiedergegeben werden.

Die Disc ist nicht mit dem MP3-/WMA-Format bzw. der Version kompatibel. Einzelheiten zu abspielbaren Discs und den Formaten finden Sie auf der Support-Website.

Es dauert länger, bis die Wiedergabe von MP3-/WMA-Dateien beginnt.

Bei folgenden Discs nauert es länger, bis die Wiedergabe beginnt:

Discs mit einer komplizierten Datei-/ Ordnerstruktur.
Multisession-Discs.
Discs, zu denen noch Daten hinzugeführten werden können.

Tonsprüngte treten auf.

Die Disc ist beschädigt oder verschmutzt.

USB-Wiedergabe

Sie können über einen USB-Hub nichts wiedergeben halten.

Dieses Gerät kann keine USB-Geräte erkennen, die über einen USB-Hub angeschlossen sind.

Es dauert länger, bis an einem USB-Gerät die Wiedergabe beginnt.

Die Dateien auf dem USB-Gerät befinden sich in einer komplizierten Datei-/Ordnerstruktur.

Der Ton setzen aus.

Bei einer hohen Bitrate von über 320 Kbps kommt es möglicherweise zu Tonaussetzern.

Fehleranzeigen/Meldungen

ERROR

Die Disc ist verschmutzt oder falsch herum eingelegt.
- Reinigen Sie die Disc bzw. legen Sie sie korrekt ein.
Eine leere Disc wurde eingelegt.
Die Disc kann aufgrund eines Problems nicht wiedergegeben werden.
— Legen Sie eine andere Disc ein.
Das USB-Gerät wurde nicht automatisch erkannt.
SchlieBen Sie es erneut an.
Drucken Sie , um die Disc herauszunehmen.

HUB NO SUPRT (Hubs nicht Unterstützung)

Ein USB-Hub wird von diesen Gerät nicht understandsitz.

NO AF (Keine Alternativfrequenzen)

Für den aktuellen Sender gibt es keine Alternativfrequenz.

• Drücken Sie SEEK + / - , solange der Programmdienstname blinkt. Das Gerät beginnnt dann mit derSuche nach einer Frequenz mit denselben PI-Daten (ProgrammKennung). [PI SEEK] wird angezeigt.

NO DEV (Kein Gerät)

[USB] wurde als Tonquelle ausgewählt, aber es ist kein USB-Gerät angeschlossen. Ein USB-Gerät oder ein USB-Kabel wurde während der Wiedergabe von diesen Gerät getrennt.
SchlieBen Sie unbedingt USB-Gerat und USB-Kabel an.

NO MUSIC

Die Disc bzw. das USB-Gerät enthalt keine Musikdateien.

— Legen Sie eine Musik-CD ein.
Schlieben Sie ein USB-Gerät an, das eine Musikdatei enthalt.

NO TP (Keine Verkehrsfunksender)

Das Gerätucht weiter nach verfügbar Verkehrs Funksenden (TP).

OVERLOAD

Das USB-Gerat ist überlastet.

Trennen Sie das USB-Gerät von diesen Gerät und wechseln Sie mit SRC die Tonquelle.
Das USB-Gerät Funktioniert nicht einwandfrei oder ein nicht Unterstützunges Gerät ist angeschlossen.

PUSH EJT (Auswurfaste drucken)

Die Disc lassst sich nicht auswerfen.
- Drucken Sie (Auswerfen).

READ

Das Gerat liest fremde alle Titel- und Albuminformationen von der Disc ein.
-Bitte warten Sie, bis das Einlesen abgeschlossen ist. Die Wiedergabe beginnnt danach automatisch. Je nach DiscStruktur kann das Einlesen länger als eine Minute dauern.

USB NO SUPRT (USB nicht Unterstützung)

Das angeschlossene USB-Gerät wird nicht unterstützt.
— Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website.

[L L L L] 7777 d

Sie sind beim Rückwärts- oder Vorwärtsuchen am Anfang bzw. Ende der Disc angelamt und können nicht weiteruchen.

[一]

Das Zeichen kann nicht angezeigt werden.

Wenn sich das Problem mit diesen Abhilfemaßnahmen nicht beheben{lsst, wenden Sie sich an einen Sony-Handler. Wenn Sie das Gerät aufgrund einer Störung bei der CD-Wiedergabe zur Reparatur bringen,bringen Sieitte auch die Disc mit, die eingelegt war,als das Problem zum ersten Mal auftrat.

Technische gegevens. 14

Problemen oplossen 15

Automatisch opslaan (BTM)

AUTO SCR (automatisch rollen)

Lange items automatisch latent rollen: [ON], [OFF].

Frequentiebereik: 10 - 20.000Hz

De CD worden nicht aufgespeeld.

MP3-/WMA-bestanden können nicht worden afgespeeld.

Wenn Sie Fragen haben oder die neuesten Support-Informationen zu dieser Produkt abrufen möchten, rufen Sieitte folgende Website auf:

Registrieren Sie Ihr Produkt jetzt bei:
