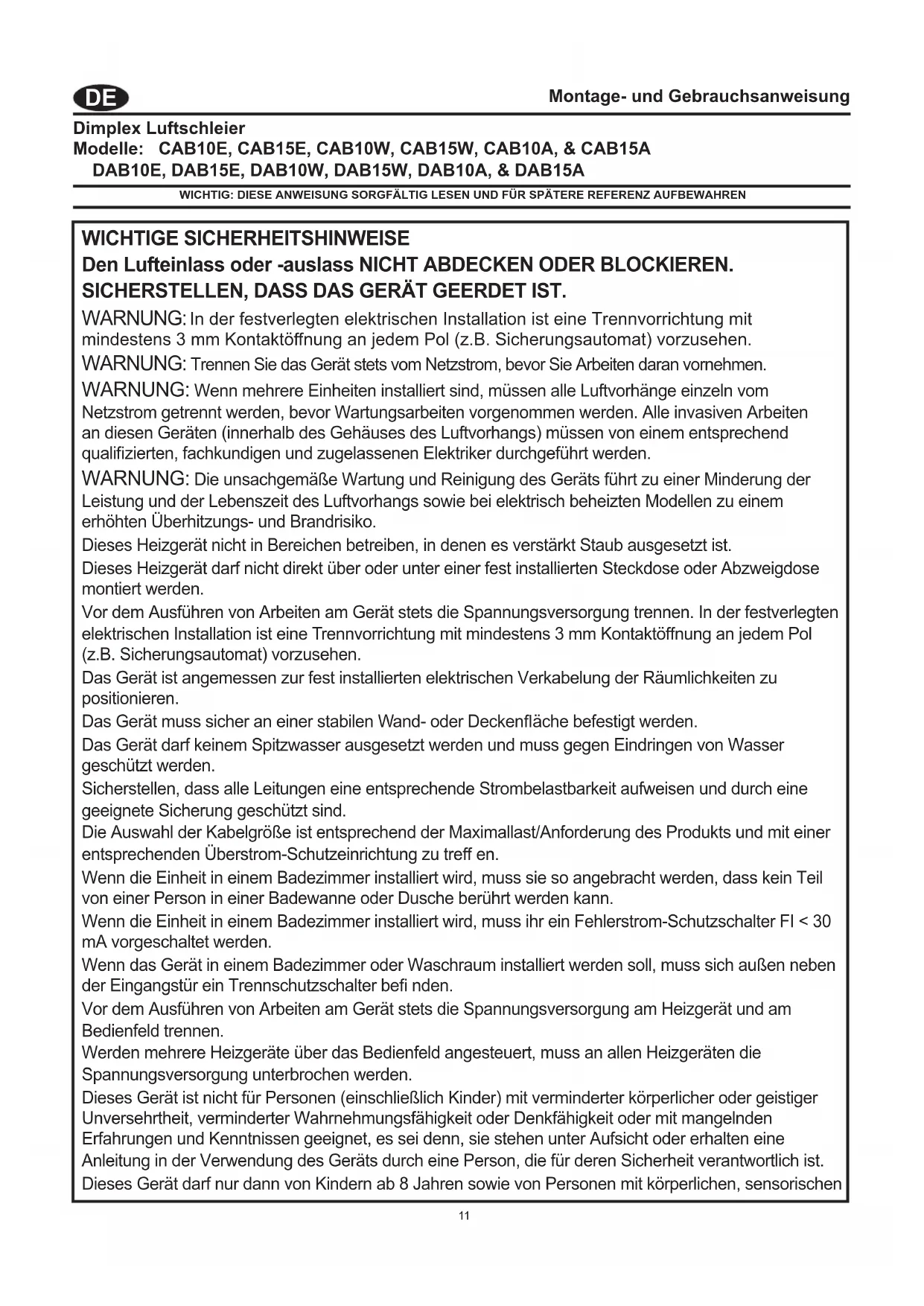

Montage- und Gebrauchsanweisung Dimplex Luftschleier Modelle: CAB10E, CAB15E, CAB10W, CAB15W, CAB10A, & CAB15A DAB10E, DAB15E, DAB10W, DAB15W, DAB10A, & DAB15A WICHTIG: DIESE ANWEISUNG SORGFÄLTIG LESEN UND FÜR SPÄTERE REFERENZ AUFBEWAHREN WICHTIGE SICHERHEITSHINWEISE Den Lufteinlass oder -auslass NICHT ABDECKEN ODER BLOCKIEREN. SICHERSTELLEN, DASS DAS GERÄT GEERDET IST. WARNUNG: In der festverlegten elektrischen Installation ist eine Trennvorrichtung mit mindestens 3 mm Kontaktöff nung an jedem Pol (z.B. Sicherungsautomat) vorzusehen. WARNUNG: Trennen Sie das Gerät stets vom Netzstrom, bevor Sie Arbeiten daran vornehmen. WARNUNG: Wenn mehrere Einheiten installiert sind, müssen alle Luftvorhänge einzeln vom Netzstrom getrennt werden, bevor Wartungsarbeiten vorgenommen werden. Alle invasiven Arbeiten an diesen Geräten (innerhalb des Gehäuses des Luftvorhangs) müssen von einem entsprechend qualifi zierten, fachkundigen und zugelassenen Elektriker durchgeführt werden. WARNUNG: Die unsachgemäße Wartung und Reinigung des Geräts führt zu einer Minderung der Leistung und der Lebenszeit des Luftvorhangs sowie bei elektrisch beheizten Modellen zu einem erhöhten Überhitzungs- und Brandrisiko. Dieses Heizgerät nicht in Bereichen betreiben, in denen es verstärkt Staub ausgesetzt ist. Dieses Heizgerät darf nicht direkt über oder unter einer fest installierten Steckdose oder Abzweigdose montiert werden. Vor dem Ausführen von Arbeiten am Gerät stets die Spannungsversorgung trennen. In der festverlegten elektrischen Installation ist eine Trennvorrichtung mit mindestens 3 mm Kontaktöff nung an jedem Pol (z.B. Sicherungsautomat) vorzusehen. Das Gerät ist angemessen zur fest installierten elektrischen Verkabelung der Räumlichkeiten zu positionieren. Das Gerät muss sicher an einer stabilen Wand- oder Deckenfl äche befestigt werden. Das Gerät darf keinem Spitzwasser ausgesetzt werden und muss gegen Eindringen von Wasser geschützt werden. Sicherstellen, dass alle Leitungen eine entsprechende Strombelastbarkeit aufweisen und durch eine geeignete Sicherung geschützt sind. Die Auswahl der Kabelgröße ist entsprechend der Maximallast/Anforderung des Produkts und mit einer entsprechenden Überstrom-Schutzeinrichtung zu treff en. Wenn die Einheit in einem Badezimmer installiert wird, muss sie so angebracht werden, dass kein Teil von einer Person in einer Badewanne oder Dusche berührt werden kann. Wenn die Einheit in einem Badezimmer installiert wird, muss ihr ein Fehlerstrom-Schutzschalter FI < 30 mA vorgeschaltet werden. Wenn das Gerät in einem Badezimmer oder Waschraum installiert werden soll, muss sich außen neben der Eingangstür ein Trennschutzschalter befi nden. Vor dem Ausführen von Arbeiten am Gerät stets die Spannungsversorgung am Heizgerät und am Bedienfeld trennen. Werden mehrere Heizgeräte über das Bedienfeld angesteuert, muss an allen Heizgeräten die Spannungsversorgung unterbrochen werden. Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit verminderter körperlicher oder geistiger Unversehrtheit, verminderter Wahrnehmungsfähigkeit oder Denkfähigkeit oder mit mangelnden Erfahrungen und Kenntnissen geeignet, es sei denn, sie stehen unter Aufsicht oder erhalten eine Anleitung in der Verwendung des Geräts durch eine Person, die für deren Sicherheit verantwortlich ist. Dieses Gerät darf nur dann von Kindern ab 8 Jahren sowie von Personen mit körperlichen, sensorischen12 oder mentalen Einschränkungen oder Personen mit mangelhaften Erfahrungen und Kenntnissen, wenn eine Beaufsichtigung sichergestellt ist oder eine verständliche Unterweisung zum Gebrauch des Geräts stattgefunden hat. Kinder dürfen mit diesem Gerät nicht spielen. Die Reinigung und Wartung des Geräts darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Kinder unter 3 Jahren sind vom Gerät fernzuhalten, es sei denn, sie sind stets beaufsichtigt. Dieses Heizgerät ist nicht mit einer Vorrichtung zur Regelung der Raumtemperatur ausgestattet. Dieses Heizgerät darf nicht in kleinen Räumen verwendet werden, in dem sich Personen befi nden, die nicht in der Lage sind, den Raum zu verlassen, es sei denn, es steht eine Aufsichtsperson permanent bereit. Kinder zwischen 3 und 8 Jahren dürfen das Gerät nur an- und ausschalten, wenn es in seiner vorgesehenen Betriebsposition aufgestellt und installiert wurde und wenn sie die Aufsicht für den sicheren Betrieb eines Gerätes oder Anweisungen erhalten haben und die potentiellen Gefahren verstehen. Kinder zwischen 3 und 8 Jahren dürfen das Gerät nicht mit dem Netzstrom verbinden, einstellen, reinigen oder warten. VORSICHT - Einige Teile dieses Produktes können sehr heiß werden und Verbrennungen verursachen. Besondere Achtung ist geboten, wenn Kinder und gefährdete Personen anwesend sind. WARNUNG: Dieses Heizgerät ist nicht mit einer Vorrichtung zur Regelung der Raumtemperatur ausgestattet. Dieses Heizgerät darf nicht in kleinen Räumen verwendet werden, in dem sich Personen befi nden, die nicht in der Lage sind, den Raum zu verlassen, es sei denn, es steht eine Aufsichtsperson permanent bereit. WARNUNG: Bei Wartungsarbeiten die Stromversorgung ALLER modular verbundenen Einheiten solieren. INSPEKTION Das Reinigungsintervall ist von der Installationsumgebung des Luftvorhangs abhängig. Dimplex empfi ehlt, das Gerät mindestens wöchentlich zu inspizieren, um sicherzustellen, dass keine Ablagerungen oder Staub vorhanden sind, die die Leistung des Luftvorhangs verringern und unangenehme Gerüche verursachen können. Fremdkörper, die bei der Inspektion entdeckt werden, die das Gebläse, das Laufrad oder andere Komponenten beschädigen könnten, sind zu entfernen. Das äußere Erscheinungsbild des Luftvorhangs kann durch gelegentliches Abwischen mit einem feuchten Tuch aufrecht erhalten werden. Zum Entfernen von Flecken kann eine milde Seifenlösung mit einem Tuch aufgetragen werden. Wischen Sie die Oberfl äche anschließend trocken. Das Eindringen von Feuchtigkeit in das Gerät ist zu vermeiden

1. Die Innenseite des Luftvorhangs ist mindestens alle 3 Monate zu reinigen. Das Reinigungsintervall

ist an die Erfordernisse aus der wöchentlichen Inspektion anzupassen. Vor der Reinigung sind die Einlassgitter wie folgt zu entfernen: a. Lösen Sie die beiden Schrauben des Auslassgitters mit einem Flachschraubenzieher und entfernen Sie das Gitter („x“ in Abb. 4). b. Lösen Sie die drei M4 Schrauben mit einem Kreuzschraubenzieher und entfernen Sie die Bodenplatte („z“ in Abb. 4). c. Lösen Sie die beiden M4 Schrauben, die sich unten links und unten rechts hinter den Einlassgittern befi nden (an der Endabdeckung fi xiert). d. Drehen und entfernen Sie das Einlassgitter, um die Heizelemente freizulegen.

2. Sobald der Heizkörper freigelegt ist, kann das Gerät mit einem Staubsauger mit Bürstenaufsatz

vorsichtig gereinigt werden. Die Innenverdrahtung und die Sicherheitsabdeckung dürfen dabei nicht beschädigt werden. Nach Reinigung des Heizelements ist das Einlassgitter wieder einzusetzen, bevor der Luftvorhang wieder eingeschaltet werden darf.

3. Bitte beachten Sie, dass die Motoren keine zusätzliche Schmierung erfordern.

ZUNGSGEFAHR!13 Modell Heizleistung

Spannungsver- sorgung Stro- maufnahme

WASSERBEHEIZT (bei 82/71 °C)

Models Elektrik Das Gerät muss von einem zugelassenen Elektro- Fachmann in Übereinstimmung mit den aktuellen Vorschriften installiert werden. Deckenmontage Für Deckenmontage sind an der Geräteoberseite Gewindeeinsätze vorgesehen. Hierfür müssen M8 Gewindestangen oder vergleichbar stabile Befestigungsvorrichtungen mit ausreichender Stabilität verwendet werden. Ein Mindestabstand zur Decke von 100 mm muss eingehalten werden - siehe Bild 3b. Vertikale Montage Bei vertikaler Montage der CAB-Einheit ist das Montageset CABVM1 zu verwenden. Mehrere Geräte Zur Verbindung mehrerer Geräte verwenden Sie das Set CABM1. Elektrischer Anschluss Die Geräte sind mit einer Mikroprozessorsteuerung ausgerüstet. Die Sromversorgungs- und Steuerungsanschlüsse werden wie in Abbildung 6 gezeigt vorgenommen. Schutzleiter anschließen! In der festverlegten elektrischen Installation ist eine Trennvorrichtung mit mindestens 3 mm Kontaktöff nung an jedem Pol (z.B. Sicherungsautomat) vorzusehen. Die Auslassgitter („x“ und „y“ in Abbildung 4) entfernen, indem die Schnellverschlüsse geöff net und die Auslassgitter wie gezeigt herausgelöst werden. Untere Abdeckung („z“ in Bild 4) und Luftleitblech (“w” in Bild 4) entfernen. Alle elektrischen Modelle - Nach Entfernen der vorgestanzten Kabeleinführungsöff nung in der oberen Abdeckung Kabeltülle (nicht im Lieferumfang) einsetzen, die Netzversorgungsleitung (siehe „a“ in Abbildung 6A) durch die Verschraubung führen und an den Klemmenblock (siehe „b“ in Abbildung 6A) anschließen. Alle wassergeheizten und Umgebungsmodelle - Nach dem Entfernen eines Ausbruchs in der oberen Verkleidung muss ein geeignetes Versorgungskabel (siehe „a“ in Abb. 6B) über eine passende und an der oberen Verkleidung angebrachte Kabelverschraubung (nicht mitgeliefert) hineingeführt und an die Platine angeschlossen werden (siehe „b“ in Abb. 6B). Alle Modelle - Ein geeignetes Kabel (CAT5 oder gleichwertig) für eine Schalttafel (Set-Ref. - CABC5 bei elektrisch geheizten Modellen oder CABC6 bei Wasser geheizten/Umgebungsmodellen) kann auf ähnliche Weise über die obere Verkleidung eingeführt und an die Leiterplatte angeschlossen werden (siehe Abb. 6A und 6B). Wenn die Anlage in Kombination mit einem Türschalter betrieben werden soll, ist ein Schalter mit Schließer- oder Öff nerkontakt (je nach Einsatzzweck) wie in Abb. 7 und 8 gezeigt anzuschließen. Hinweis: Bei Verwendung eines Türschalters ist ein zusätzliches 2-adriges (Niederspannungs-)Kabel zwischen Befestigung Dieses Gerät kann an der Wand, vertikal (nur CAB) oder an der Decke montiert werden - siehe Abb. 3 für die unterschiedlichen Montagepositionen und Abschnitt „Montage“ für weitere Einzelheiten. Das Gerät kann entweder an der Wand oder der Decke befestigt werden. Siehe Abbildung 3 mit verschiedenen Befestigungen und die folgenden Montagebeschreibungen mit Befestigungsdetails. Ein Mindestabstand von 100 mm muss zwischen der Oberkante des Gerätes und der Decke (siehe „a“ in Abbildung 1) eingehalten werden. Der Abstand zwischen Geräteunterseite und Oberkante der Tür (siehe „b“ in Abbildung 1) sollte möglichst gering ausfallen. Der Abstand zwischen der Vorderseite des Heizkörpers und blockierenden Flächen sollte mindestens 500 mm betragen. Bei horizontaler Montage darf das Gerät nicht in einem geringeren Abstand als 1,8 m vom Fußboden montiert werden. Dieses Gerät darf nicht abgedeckt werden. Das Gerät ist so zu installieren, dass der Luftstrom in und aus dem Heizkörper nicht blockiert wird. Wandmontage Die Position der Bohrungen mit Hilfe der Wandhalterungen (siehe Abbildung 2) an der Wand markieren. (Es wird eine Mindesthöhe von 2,0 m zwischen dem Fußboden und der Unterkante der Halterung benötigt.) Die Halterungen so positionieren, dass der Luftauslass des montierten Luftschleiers sich so nah wie möglich an der Türöff nungsoberkante befi ndet, bei beendeter Montage jedoch nicht blockiert ist. Bohrungen in stabilem Mauerwerk oder Zementwänden müssen mit Spreizdübel- Fasereinsätzen Größe Nr. 8 gebohrt und gedübelt werden. (Dabei eine Richtwaage zur Ausrichtung der Halterung verwenden – siehe Abbildung

2) Der Dübel muss sich im stabilen Wandteil befi nden –

nicht nur im Verputz. Bei der Befestigung an Plattenwänden muss die Halterung mit einer Holzschraube Nr. 8 oder einer anderen sicheren Befestigungsmethode an den Verstrebungen befestigt werden. Nachdem die Wandhalterung montiert wurde, kann der Luftschleier wie in Abbildung 3a befestigt werden.14 dem Türschalter und den Luftschleiern erforderlich. Wenn die Anlage an ein Gebäude- Energiemanagementsystem angeschlossen werden soll, müssen die Verbindungen wie in Abb. 7 und 8 dargestellt hergestellt werden. Vor dem Betrieb der Anlage ist sicher zu stellen, dass der Luftschleier fest in Einbauposition installiert ist und dass die Anschlusskabel fest eingespannt sind. Wasseranschluss Modelle, für Warmwasserversorgung mit geringem Druck, sind (in einem Parallelkreislauf) jeweils an Vorlauf und Rücklauf anzuschließen. Die erforderlichen Anschlüsse (siehe „a“ in Abbildung 5) sind: ½ für die CAB-Reihe und ¾“ für die DAB-Reihe. Die Absperrventile (siehe „b“ in Abbildung 5) sind möglichst nahe an den Wasseranschlüssen des Luftschleiers anzubringen. Für die Inbetriebnahme sind Entlüftungsventile (siehe „c“ in Abbildung 5) im Wärmetauscher vorgesehen. Sie können durch Entfernen der unteren Abdeckung und des Einlassgitters zugänglich gemacht werden– siehe Abbildung 4. Ebenso kann der Rücklauf (siehe „d“ in Abbildung 5) durch Entfernen der unteren Abdeckung und des Einlassgitters zugänglich gemacht werden. Die maximal zulässigen Werte für die Wasserversorgung betragen 125°C und 8 bar. Zur Vereinfachung der Installation kann der Wasseranschluss wahlweise an der linken oder rechten Seite des Gerätes erfolgen. Hierzu Wärmetauscher ausbauen und vorgestanzte Wasseranschlussöff nung entfernen. Anschließend Wärmetauscher in der benötigten Position einbauen. Diese Maßnahmen sollten vor der Installation durchgeführt werden. Schalttafel-Installation Der Anschlusskasten (Standard-Doppelausführung) sollte an einer geeigneten Wand befestigt werden. Geeignete Kabelkanäle sind gegebenenfalls einzusetzen, um das Kabel zwischen der Heizung und dem Schalter fachgerecht zu verlegen. Ein 1:1 beschaltetes CAT5- Netzwerkkabel sollte zum Verbinden der Schalttafel mit der Platine in der Anlage benutzt werden. Warnung: Das Kabel muss fest verlegt sein und die Kabelführung darf an keiner Stelle Kontakt mit dem Heizelement oder anderen beweglichen Teilen haben. Alle Schalterstellungen nach Abschluss der Installation prüfen. Elektrisch geheizte Ausführungen Betrieb mit einem Schaltkasten - CABC5 Die Energieversorgung des Luftschleiers einschalten. Durch Drehen des Schalters die gewünschte Heizeinstellung wählen. Folgende Einstellungen stehen zur Verfügung: - AUS - Niedrige Lüfterstufe - Niedrige Lüfterstufe mit niedriger Heizleistung - Hoher Lüfterleistung - Hohe Lüfterleistung und niedrige Heizleistung - Hohe Lüfterleistung und volle Heizleistung Mit dem Kippschalter (automatisch/manuell) lässt sich ein Türschalter (sofern angebracht) manuell überbrücken. Durch manuelle Einstellung arbeitet die Anlage mit der gewünschten Einstellung, während über die Energiesparfunktion im Automatikbetrieb die Anlage bei geschlossener Tür abgeschaltet wird. Die Anlage sollte immer über die Schaltkastensteuerung und nicht durch Unterbrechung der Netzstromversorgung abgeschaltet werden. Wenn die Anlage (über den Schaltkasten) ausgeschaltet wird, läuft der Lüfter noch 1 Minute ohne Wärmeleistung weiter, um die Restenergie aus den Heizelementen entweichen zu lassen. Beim ersten Einschalten führt die Steuerung eine Systemprüfung durch. Die gewählten Einstellungen sind nach 30 Sekunden erreicht und bleiben dauerhaft gespeichert. Thermostatregelung (optional) Durch den Einsatz eines einpoligen Bimetalls oder eines elektronischen Thermostats an den Anschlüssen, die unter „C“ in Abb. 7 dargestellt sind, werden folgende Funktionen abhängig von der Heizschaltereinstellung aktiviert: - Fan only - No eff ect - Half Heat - Heater will reduce to Fan only - Full Heat - Heater will reduce to Half Heat Sicherheits-Überhitzungsschutz Die Stromversorgung der Heizelemente wird über den Überhitzungsschutz unterbrochen, wenn folgenden Ursachen auftreten:

1. Lufteinlass oder Luftauslass sind blockiert.

2. Die interne Luftzirkulation ist durch Ansammlung von

Staub und Fusseln beeinträchtigt.

3. Die Lüftermotor ist blockiert.

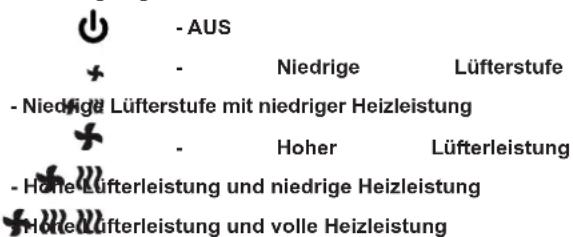

Zum Zurücksetzen der Sicherheitsabdeckungen nutzen Sie die Reset-Tasten wie folgt: a. WICHTIG - Gerät vom Netzstrom trennen. b. Entfernen Sie die Einlassgitter. Lösen Sie dazu die beiden Schrauben des Auslassgitters mit einem Flachschraubenzieher und entfernen Sie das Gitter („x“ in Abb. 4). c. Lösen Sie die drei M4 Schrauben mit einem Kreuzschraubenzieher und entfernen Sie die Bodenplatte („z“ in Abb. 4). d. Lösen Sie die beiden M4 Schrauben, die sich unten links und unten rechts hinter den Einlassgittern befi nden (an der Endabdeckung fi xiert). e. Drehen und entfernen Sie das Einlassgitter, um die Sicherheitsabschaltung freizulegen („t“ in Abb. 10). Um den Sicherheits-Überhitzungsschutz zurückzusetzen, die Taste „Reset” (siehe Abbildung 9) drücken. Vor dem Zurücksetzen die Ursache für das Auslösen bestimmen und Maßnahmen zur Beseitung ergreifen. Türschaltersteuerung (elektrische Modelle) Wenn ein Türschalter wie unter „D“ in Abbildung 7 angeschlossen wird, reagiert der Luftschleier wie folgt auf Türöff nungen: (1) Türöff nung aktiviert den Luftschleier mit den eingestellten Funktionen (Einstellungen am Bedienfeld).15 (2) Nach dem Schließen der Tür wird der Betrieb mit den eingestellten Funktionen für eine weitere Minute fortgesetzt. (3) Eine Minute nach dem Schließen der Tür wird der Luftschleier für 60 Sekunden auf ½ Wärme (wenn Wärmewahlschalter nicht auf 0-Stellung) bei niedriger Lüfterstufe betrieben. (4) Zwei Minuten nach dem Schließen der Tür wird der Luftschleier für 60 Sekunden ohne Wärme bei niedriger Lüfterstufe betrieben. (5) Nach 3 Minuten kehrt der Luftschleier in den Ruhestatus zurück, bis die Tür erneut geöff net wird. Wenn die Tür während dieser 3 Minuten erneut geöff net wird, beginnt der Vorgang erneut wie unter (1) beschrieben. Niederdruck-Warmwasserbeheizte/Kaltluftmodelle Betrieb mit einem Schaltkasten - CABC6 Die Energieversorgung des Luftschleiers einschalten. Durch Drehen des Schalters die gewünschte Heizeinstellung wählen. Folgende Einstellungen stehen zur Verfügung AUS - Niedrige Lüfterleistung - Hohe Lüfterleistung Mit dem Kippschalter (automatisch/manuell) lässt sich ein Türschalter (sofern angebracht) manuell überbrücken. Durch manuelle Einstellung arbeitet die Anlage mit der gewünschten Einstellung, während über die Energiesparfunktion im Automatikbetrieb die Anlage bei geschlossener Tür abgeschaltet wird. Die Anlage sollte immer über die Schaltkastensteuerung und nicht durch Unterbrechung der Netzstromversorgung abgeschaltet werden. Beim ersten Einschalten führt die Steuerung eine Systemprüfung durch. Die gewählten Einstellungen sind nach 30 Sekunden erreicht und bleiben dauerhaft gespeichert. Thermostatregelung (optional)

1) Ein Thermostat-Regelventil mit Fernfühler (nicht

mitgeliefert) kann in den Wasserversorgungsleitungen montiert werden, um die Wärmeabgabe zu regulieren.

2) Im System kann außerdem ein elektrisch betätigtes

3-Wege-Magnetventil angeschlossen werden. Nehmen Sie die Kontaktdetails zur Hand, um weitere Einzelheiten bei Ihrer Kundenberatung zu erfragen. Türschaltersteuerung (wasserbeheizte und Lüftungsmodelle) Wenn ein Türschalter wie in Abbildungen 8 im Kreislauf integriert wird, reagiert der Luftschleier wie folgt auf Türöff nungen: (1) Türöff nung aktiviert den Luftschleier mit den eingestellten Funktionen (Einstellungen am Bedienfeld). (2) Nach dem Schließen der Tür wird der Betrieb mit den eingestellten Funktionen für eine weitere Minute fortgesetzt. (3) Eine Minuten nach dem Schließen der Tür wird der Luftschleier für 60 Sekunden bei niedriger Lüfterstufe betrieben. (4) Nach 2 Minuten kehrt der Luftschleier in den Ruhestatus zurück, bis die Tür erneut geöff net wird. Wenn die Tür während dieser 2 Minuten erneut geöff net wird, beginnt der Vorgang erneut wie unter (1) beschrieben. Schaltplan CAB „E“ bzw. DAB „E“ – Elektrisch beheizte Modelle – siehe Abbildung 7 CAB „W“/„A“ bzw. DAB „W“/„A“ – Wasserbeheizte/ Lüftungsmodelle – siehe Abbildung 8 C - Thermostat D - Türschalter (optional) E - Sicherheitsabschaltung F - Elemente G - BMS-Schalter (optional) (S0, S1, S2) M - Motor Fernbetrieb (Gebäudemanagementsystem) Der Anschluss an ein Gebäudemanagementsystem ist möglich, so dass die Fernsteuerung des Luftschleiers zusammen mit weiteren Einrichtungen erfolgen kann. Siehe Tabelle in Abb. 7 & 8 für entsprechende Verbindungen zur PCB. Solange das Gerät mit BMS/ BEMS verbunden ist, ist der mitgelieferte Controller zu entfernen. Modulare Verbindung Siehe Montageanweisung, die dem Verbindungsset beiliegt. Es können maximal 5 Module (ein Haupt- und vier Nebenmodule) installiert werden. Verdeckte Installation Siehe Montageanweisung, die demEinbausatz für verdeckte Installation beiliegt. Recycling Für Elektrogeräte, die in der Europäischen Gemeinschaft verkauft wurden. Kaputte Elektrogeräte dürfen nicht im Hausmüll entsorgt werden. Wenn möglich sollten sie recycelt werden. Informationen zu Recycling in Ihrem Land erhalten Sie von den örtlichen Behörden oder von Ihrem Händler. Reinigung ACHTUNG: Vor Wartungsarbeiten SPANNUNGSVERSORGUNG TRENNEN. Das Gerät kann von außen durch Abwischen mit einem feuchten Tuch gereinigt werden. Verschmutzungen mit leichter Seifenlauge entfernen und Gerät anschließend abtrocken. Darauf achten, dass keine Feuchtigkeit in das Gerät eindringt! Staubansammlungen können von außen mit einem Staubsauger abgesaugt werden. Kundendienst Wenn Sie den Kundendienst benötigen oder Ersatzteile bestellen möchten, bitte den Händler kontaktieren, von dem das Gerät erworben wurde, oder die für Ihr Land zutreff ende Kundendienst-Telefonnummer auf dem Garantieschein anrufen. Ein fehlerhaftes Produkt bitte zunächst nicht an uns zurücksenden, da dies Verlust oder Beschädigungen des Produkts zur Folge haben sowie die Bereitstellung einer angemessenen Kundendienstleistung verzögern. könnte. Bitte bewahren Sie Ihre Quittung als Kaufnachweis auf.16
