BEDIENUNGSANLEITUNG ZGG 755 ZANUSSI

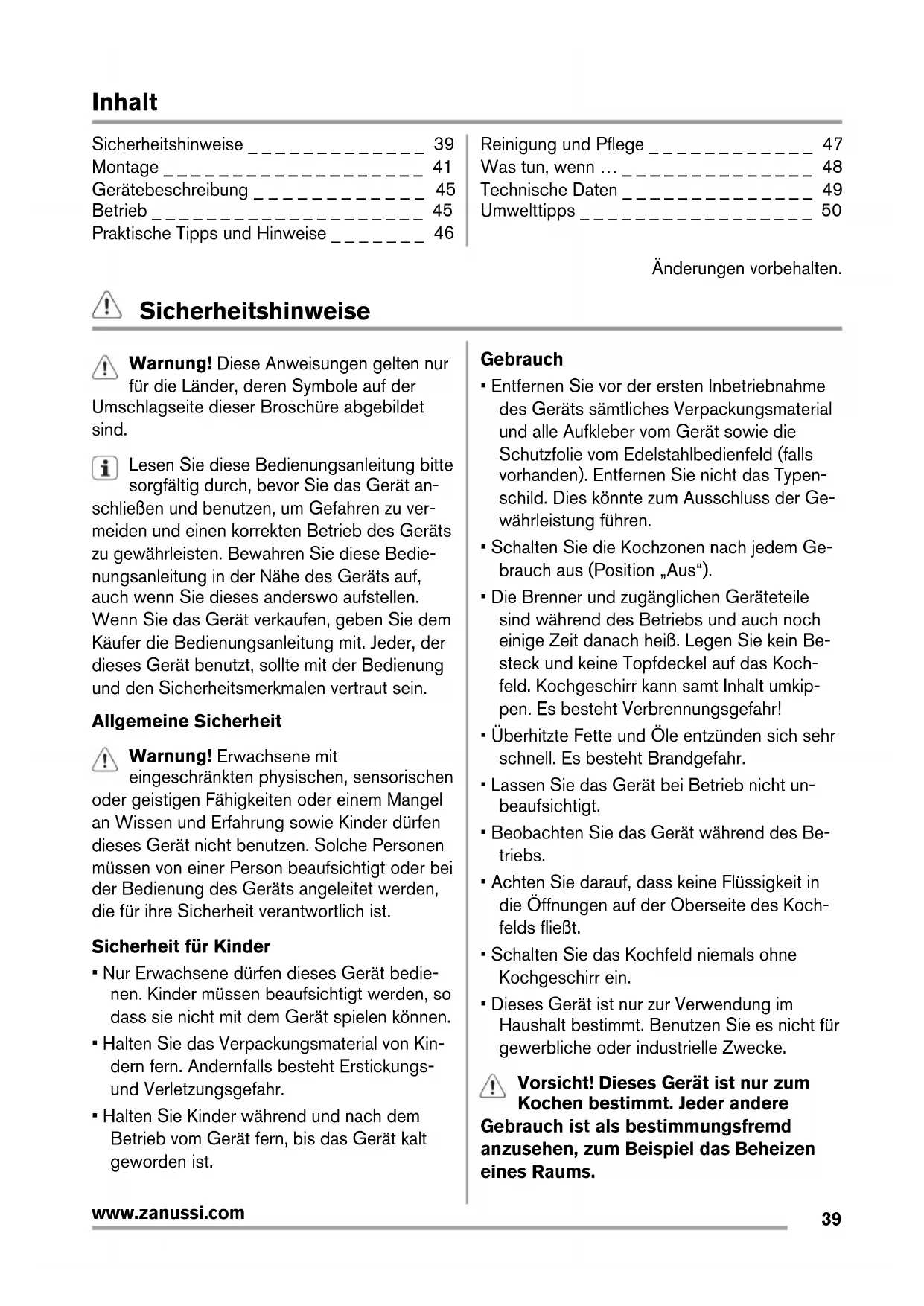

DE Benutzerinformation 39

Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ _ _ 39

Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 41

Gerätebeschreibung _ _ _ _ _ _ _ _ _ _ _ _ 45

Betrieb _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 45

Praktische Tipps und Hinweise _ _ _ _ _ _ _ 46

Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ _ _ 47

Was tun, wenn … _ _ _ _ _ _ _ _ _ _ _ _ _ _ 48

Technische Daten _ _ _ _ _ _ _ _ _ _ _ _ _ _ 49

Umwelttipps _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 50

Änderungen vorbehalten.

Warnung! Diese Anweisungen gelten nur

für die Länder, deren Symbole auf der

Umschlagseite dieser Broschüre abgebildet

Lesen Sie diese Bedienungsanleitung bitte

sorgfältig durch, bevor Sie das Gerät an-

schließen und benutzen, um Gefahren zu ver-

meiden und einen korrekten Betrieb des Geräts

zu gewährleisten. Bewahren Sie diese Bedie-

nungsanleitung in der Nähe des Geräts auf,

auch wenn Sie dieses anderswo aufstellen.

Wenn Sie das Gerät verkaufen, geben Sie dem

Käufer die Bedienungsanleitung mit. Jeder, der

dieses Gerät benutzt, sollte mit der Bedienung

und den Sicherheitsmerkmalen vertraut sein.

Allgemeine Sicherheit

Warnung! Erwachsene mit

eingeschränkten physischen, sensorischen

oder geistigen Fähigkeiten oder einem Mangel

an Wissen und Erfahrung sowie Kinder dürfen

dieses Gerät nicht benutzen. Solche Personen

müssen von einer Person beaufsichtigt oder bei

der Bedienung des Geräts angeleitet werden,

die für ihre Sicherheit verantwortlich ist.

Sicherheit für Kinder

• Nur Erwachsene dürfen dieses Gerät bedie-

nen. Kinder müssen beaufsichtigt werden, so

dass sie nicht mit dem Gerät spielen können.

• Halten Sie das Verpackungsmaterial von Kin-

dern fern. Andernfalls besteht Erstickungs-

und Verletzungsgefahr.

• Halten Sie Kinder während und nach dem

Betrieb vom Gerät fern, bis das Gerät kalt

• Entfernen Sie vor der ersten Inbetriebnahme

des Geräts sämtliches Verpackungsmaterial

und alle Aufkleber vom Gerät sowie die

Schutzfolie vom Edelstahlbedienfeld (falls

vorhanden). Entfernen Sie nicht das Typen-

schild. Dies könnte zum Ausschluss der Ge-

währleistung führen.

• Schalten Sie die Kochzonen nach jedem Ge-

brauch aus (Position „Aus“).

• Die Brenner und zugänglichen Geräteteile

sind während des Betriebs und auch noch

einige Zeit danach heiß. Legen Sie kein Be-

steck und keine Topfdeckel auf das Koch-

feld. Kochgeschirr kann samt Inhalt umkip-

pen. Es besteht Verbrennungsgefahr!

• Überhitzte Fette und Öle entzünden sich sehr

schnell. Es besteht Brandgefahr.

• Lassen Sie das Gerät bei Betrieb nicht un-

• Beobachten Sie das Gerät während des Be-

• Achten Sie darauf, dass keine Flüssigkeit in

die Öffnungen auf der Oberseite des Koch-

• Schalten Sie das Kochfeld niemals ohne

• Dieses Gerät ist nur zur Verwendung im

Haushalt bestimmt. Benutzen Sie es nicht für

gewerbliche oder industrielle Zwecke.

Vorsicht! Dieses Gerät ist nur zum

Kochen bestimmt. Jeder andere

Gebrauch ist als bestimmungsfremd

anzusehen, zum Beispiel das Beheizen

www.zanussi.com• Verwenden Sie ausschließlich Töpfe und

Pfannen mit einem Bodendurchmesser, der

der Größe der Brenner entspricht. Die Glas-

platte (falls vorhanden) kann überhitzen und

• Verwenden Sie kein Kochgeschirr mit einem

kleineren Durchmesser als dem der Kochzo-

ne. Die Griffe des Kochgeschirrs können von

der Flamme erhitzt werden. Näheres hierzu

entnehmen Sie dem Kapitel „Praktische

Tipps und Hinweise“.

• Das Kochgeschirr darf nicht die Bedienele-

• Um Sicherheitsrisiken zu vermeiden, stellen

Sie sicher, dass das Kochgeschirr nicht über

die Ränder des Kochfeldes herausragt, und

dass es mittig auf den jeweiligen Kochzonen

• Benutzern Sie kein instabiles Kochgeschirr

oder Kochgeschirr mit beschädigtem Boden,

da dieses kippen und einen Unfall verursa-

• Stellen Sie keine entflammbaren Produkte

oder Gegenstände, die mit entflammbaren

Produkten benetzt sind, und/oder schmelz-

bare Gegenstände (aus Kunststoff oder Alu-

minium) in das Gerät, in die Nähe des Gerä-

tes oder auf das Gerät. Es besteht Explosi-

ons- und Brandgefahr.

• Verwenden Sie ausschließlich das mit dem

Gerät gelieferte Zubehör.

• Gehen Sie beim elektrischen Anschluss des

Geräts sorgsam vor. Achten Sie darauf, dass

das Gerät oder heißes Kochgeschirr nicht

von Stromkabeln berührt wird. Achten Sie

darauf, dass elektrische Leitungen nicht lose

hängen oder sich verheddern.

• Lesen Sie unbedingt die folgenden Hin-

weise. Der Hersteller übernimmt keiner-

lei Haftung für Verletzungen von Perso-

nen oder Tieren oder für Schäden am

Eigentum, wenn diese auf die Nichtein-

haltung der folgenden Bedingungen zu-

• Um das Risiko von Sachschäden oder

Verletzungen zu vermeiden, dürfen In-

stallation, Strom- und Gasanschluss,

Einstellung und Wartung des Geräts

ausschließlich von Fachleuten unter

Beachtung der Normen und örtlich gel-

tenden Bestimmungen durchgeführt

• Stellen Sie sicher, dass das Gerät beim

Transport nicht beschädigt wurde. Schließen

Sie ein beschädigtes Gerät nicht an. Wen-

den Sie sich bei Bedarf an den Lieferanten.

• Einbaugeräte dürfen nur nach dem Einbau in

bzw. unter normgerechte, passende Einbau-

schränke und Arbeitsplatten betrieben wer-

• Installieren Sie das Kochfeld nicht über

Haushaltsgeräten, wenn die Montageanlei-

tung dies nicht zulässt.

• Montieren Sie das Gerät nur in einer flachen

• Nehmen Sie weder technische noch ander-

weitige Änderungen am Gerät vor. Hierdurch

besteht Verletzungsgefahr und das Gerät

kann beschädigt werden.

• Die im Einsatzland des Geräts geltenden

Gesetze, Verordnungen, Richtlinien und Nor-

men sind einzuhalten (Sicherheits- und Re-

cyclingbestimmungen, Sicherheitsregeln der

Elektrotechnik usw.).

• Die Mindestabstände zu anderen Geräten

• Der Berührungsschutz muss durch den Ein-

bau gewährleistet sein. Schubladen müssen

zum Beispiel mit einem Schutzboden direkt

unter dem Gerät installiert werden.

• Die Ausschnittkanten an der Arbeitsplatte

müssen mit einem geeigneten Dichtungsma-

terial vor Feuchtigkeit geschützt werden.

• Das Kochfeld muss so eingebaut werden,

dass es spaltfrei mit der Arbeitsplatte ab-

schließt. Dazu ist eine geeignete Dichtung

• Schützen Sie die Geräteunterseite vor

Dampf und Feuchtigkeit, die z. B. durch ei-

nen Geschirrspüler oder Backofen entstehen

• Installieren Sie das Gerät nicht direkt neben

Türen oder unter Fenstern. Andernfalls kann

www.zanussi.comheißes Kochgeschirr durch das Öffnen von

Türen oder Fenstern vom Kochfeld gestoßen

• Prüfen Sie vor Anschluss des Gerätes, ob

die örtlichen Anschlussbedingungen (Gasart

und Gasdruck) und die Geräteeinstellung

übereinstimmen. Die Einstellwerte für das

Gerät sind auf dem Typenschild in der Nähe

des Gaszufuhrrohrs angegeben.

• Das Gerät wird nicht an eine Abluftanlage

angeschlossen. Es muss gemäß den gelten-

den einschlägigen Bestimmungen installiert

und angeschlossen werden Besondere Auf-

merksamkeit muss den Bestimmungen hin-

sichtlich der Belüftung geschenkt werden.

• Beim Gebrauch eines Gaskochfelds

entsteht in dem Raum, in dem das Ge-

rät installiert wurde, Wärme und Feuch-

tigkeit. Sorgen Sie für gute Belüftung in

der Küche: Halten Sie natürliche Belüf-

tungsöffnungen offen oder installieren

Sie eine mechanische Absauganlage

• Wenn das Gerät über einen längeren

Zeitraum intensiv genutzt wird, muss

für zusätzliche Belüftung gesorgt wer-

den (z.B. durch Öffnen eines Fensters

oder Höherstellen der mechanischen

Belüftungseinrichtung, falls vorhanden).

• Beachten Sie genau sämtliche Anweisungen

zu den elektrischen Anschlüssen. Es besteht

• Trennen Sie das Gerät von der Strom-

versorgung, bevor Sie Reinigungs- und

Wartungsarbeiten durchführen.

• An der Netzanschlussklemme liegt Spannung

• Die Netzanschlussklemme muss spannungs-

frei gemacht werden.

• Der Berührungsschutz muss durch einen

fachgerechten Einbau gewährleistet sein.

• Lockere und unsachgemäße Steckverbin-

dungen können die Klemme überhitzen.

• Die Klemmverbindungen müssen von einem

Elektroinstallateur fachgerecht ausgeführt

• Am Kabel ist eine Zugentlastung erforderlich.

• Verwenden Sie das richtige Netzanschluss-

kabel. Ersetzen Sie ein defektes Netzkabel

nur durch ein geeignetes Kabel. Wenden Sie

sich in einem solchen Fall an Ihren Kunden-

• Bei der elektrischen Installation des Geräts

ist eine Einrichtung vorzusehen, die es er-

möglicht, alle Pole des Geräts mit einer Kon-

taktöffnungsbreite von mindestens 3 mm von

der Spannungsquelle zu trennen.

• Wenn sich die Montagehalterung in Nähe

der Klemmenleiste befindet, sorgen Sie da-

für, dass das Netzanschlusskabel nie in Kon-

takt mit der Kante der Halterung kommt.

• Geeignete Trenneinrichtungen sind erforder-

lich: Überlastschalter, Sicherungen

(Schraubsicherungen müssen aus dem Hal-

ter entfernt werden können), FI-Schutzschal-

Entsorgung des Geräts

• Um das Risiko von Verletzungen oder Sach-

schäden zu vermeiden:

– Trennen Sie das Gerät von der Stromver-

– Schneiden Sie das Netzkabel in der Nähe

des Geräteanschlusses ab und entsorgen

– Drücken Sie externe Gasrohre flach, falls

– Wenden Sie sich zur Entsorgung an die

örtlichen zugelassenen Einrichtungen.

Warnung! Die in nachstehender

Anleitung beschriebenen Montage-,

Anschluss- und Wartungsarbeiten müssen von

Fachpersonal unter Beachtung der geltenden

Bestimmungen und eventuell lokalen

Verordnungen ausgeführt werden.

www.zanussi.comGasanschluss

Für den Gasanschluss muss ein Gas-Sicher-

heitsanschluss (AGB) verwendet werden. Je

nach geltenden Bestimmungen kann der An-

schluss fest oder durch Verwendung eines fle-

xiblen Edelstahlrohrs mit Gas-Sicherheitsan-

schluss (AGB) erfolgen. Bei Verwendung fle-

xibler Metallrohre muss darauf geachtet wer-

den, dass sie nicht mit beweglichen Teilen in

Kontakt kommen oder eingeklemmt werden

können. Wenn das Kochfeld mit einem Back-

ofen installiert wird, muss ebenfalls vorsichtig

Der Anschluss muss unter Beachtung der Be-

stimmung NBN D 5I.003. erfolgen.

Wichtig! Achten Sie darauf, dass der

Gasdruck des Geräts den empfohlenen Werten

entspricht. Das verstellbare Anschlussstück

wird an dem Gasanschluss mit einer G 1/2"

Gewindemutter befestigt. Alle abgebildeten

Teile wurden bereits werkseitig

zusammengesetzt. Bevor unsere Geräte das

Werk verlassen, werden sie getestet, um Ihnen

optimale Funktion zu bieten.

Schaftende mit Mutter

Flüssiggas: Verwenden Sie die Gummi-Rohr-

befestigung. Verwenden Sie grundsätzlich die

Dichtung. Fahren Sie dann mit dem Gasan-

schluss fort. Das flexible Rohr kann verwendet

– die Raumtemperatur 30 °C nicht übersteigen

– es höchstens 1500 mm lang ist,

– es nirgendwo gedrosselt wird,

– es weder unter Zug steht noch verdreht ist,

– es keine scharfen Kanten oder Ecken be-

– es leicht geprüft und sein Zustand festge-

Zur Erhaltung muss das flexible Rohr auf Fol-

gendes geprüft werden:

– Risse, Schnitte, Brandspuren - an beiden

Enden und über die volle Länge,

– Materialverhärtung und ausreichende Flexibi-

– Korrosion der Rohrschellen,

– Ablauf des Verfalldatums.

Wenn Defekte sichtbar sind, das Rohr nicht re-

parieren, sondern austauschen.

Wichtig! Überprüfen Sie nach der Installation,

ob alle Anschlussstücke dicht sind. Verwenden

Sie hierfür eine Seifenlösung und auf keinen

Ersetzen der Düsen (nur gültig für

1. Nehmen Sie die Topfträger ab.

2. Nehmen Sie Brennerdeckel und Brenner-

3. Entfernen Sie die Düsen mit einem Steck-

schlüssel (7) und ersetzen Sie sie durch für

die verwendete Gasart geeignete Düsen

(siehe Tabelle im Abschnitt Technische

4. Bringen Sie die Teile wieder an (führen Sie

dazu die obigen Schritte in umgekehrter

5. Ersetzen Sie das Typenschild (in der Nähe

der Gasversorgungsleitung) durch das Ty-

penschild für die neue Gasart. Das Typen-

schild ist im Beipack des Geräts enthalten.

Wenn der Gasdruck der Gasversorgung

schwankt oder nicht dem erforderlichen Druck-

wert entspricht, muss ein geeigneter Druckreg-

ler im Gaszufuhrrohr montiert werden.

Einstellen der niedrigsten Stufe

So stellen Sie die niedrigste Stufe der Brenner

ein (nur gültig für Belgien):

www.zanussi.com1. Zünden Sie den Brenner.

2. Drehen Sie den Knopf auf die kleinste

3. Ziehen Sie den Einstellknopf ab.

4. Stellen Sie mit einem kleinen Schrauben-

dreher die Bypass-Schraube ein.

– Wenn Sie von Erdgas (G20/G25 20/25

mbar) zu Flüssiggas wechseln, ziehen

Sie die Bypass-Schraube bis zum An-

– Wenn Sie von Flüssiggas zu Erdgas

(G20/G25 20/25 mbar) wechseln, dre-

hen Sie die Bypass-Schraube ca. 1/4

Umdrehung (1/2 Umdrehung für den

Dreikronen-Brenner) zurück.

Warnung! Vergewissern Sie sich, dass

die Flamme nicht erlischt, wenn Sie den

Einstellknopf schnell von der höchsten zur

niedrigsten Stufe drehen.

Elektrischer Anschluss

• Erden Sie das Gerät gemäß den Sicherheits-

• Vergewissern Sie sich, dass die Netzspan-

nung und -frequenz in Ihrer Region mit den

auf dem Typenschild angegebenen An-

schlusswerten übereinstimmen.

• Das Gerät wird mit einem Netzkabel geliefert.

Dazu muss ein passender Stecker verwendet

werden, der für die auf dem Typenschild an-

gegebene Gesamtstromaufnahme ausgelegt

ist. Der Stecker muss in eine passende

Steckdose gesteckt werden.

• Elektrische Bauteile dürfen nur vom Kunden-

dienst oder von einer Fachkraft installiert

oder ausgewechselt werden.

• Schließen Sie das Gerät nur an eine sachge-

mäß installierte Schutzkontaktsteckdose an.

• Stellen Sie sicher, dass der Netzstecker

nach der Montage noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie das

Gerät vom Stromnetz trennen möchten. Zie-

hen Sie dazu immer direkt am Netzstecker.

• Das Gerät darf nicht mit einem Verlänge-

rungskabel, Adapter oder an eine Mehrfach-

anschlussdose angeschlossen werden

(Brandgefahr). Prüfen Sie, ob die Erdverbin-

dung den geltenden Normen und Regeln

• Das Netzkabel ist so zu verlegen, dass es

nicht mit heißen Teilen in Berührung kommt.

• Die elektrische Installation muss über eine

Vorrichtung verfügen, die es ermöglicht, das

Gerät mit einer Kontaktöffnungsbreite von

mindestens 3 mm allpolig vom Netz zu tren-

nen (beispielsweise durch automatische Lei-

tungsschutzschalter, FI-Schutzschalter oder

• Das Anschlusskabel darf nicht wärmer als 90

°C werden. Der blaue Nullleiter muss an die

mit „N“ gekennzeichnete Klemme ange-

schlossen werden. Der braune (oder schwar-

ze) Phasenleiter (angeschlossen an Klemme

„L“ auf der Klemmleiste) muss immer an die

Strom führende Phase angeschlossen wer-

Verwenden Sie als Ersatz für das Anschlusska-

bel nur ein Kabel des Typs H05V2V2-F T90 o.

Ä. Stellen Sie sicher, dass der Kabelquerschnitt

der Spannung und der Betriebstemperatur ent-

spricht. Der gelb-grüne Erdleiter muss ca. 2 cm

länger als der braune (bzw. schwarze) Phasen-

www.zanussi.comEinbau

A) Mitgelieferte Dichtung

B A A) Mitgelieferte Dichtung

B) Mitgelieferte Halterungen

Unterbaumöbel mit Tür

Die unter dem Kochfeld eingebaute Platte muss

sich leicht entfernen lassen und einen einfa-

chen Zugang im Fall einer notwendigen Repa-

ratur ermöglichen. min 20 mm(max 150 mm)30 mm60 mm b

a) Entfernbare Platte

b) Raum für Anschlüsse

Unterbaumöbel mit Backofen

Die Abmessungen der Kochfeldaussparung

müssen den Angaben entsprechen, und die

Unterbaumöbel müssen mit Lüftungsschlitzen

versehen werden, um eine ständige Luftzufuhr

zu gewährleisten. Kochfeld und Backofen müs-

sen aus Sicherheitsgründen über separate

elektrische Anschlüsse verfügen. Der Backofen

muss sich leicht aus dem Unterbauschrank ent-

www.zanussi.comGerätebeschreibung

Kochstellen-Schalter

keine Gaszufuhr / Gerät

Zündstellung / maximale

Warnung! Seien Sie bei der Verwendung

von offenem Feuer in der Küche

besonders vorsichtig. Der Hersteller übernimmt

bei Missachtung der Sicherheitsbestimmungen

beim Umgang mit offenem Feuer keinerlei

Brenner stets vor dem Aufsetzen von

Kochgeschirr entzünden.

So zünden Sie den Brenner:

1. Drehen Sie den Schalter nach rechts auf

2. Halten Sie den Kochstellen-Schalter zur

Erwärmung des Thermoelements ca. 5 Se-

kunden lang gedrückt. Andernfalls wird die

Gaszufuhr unterbrochen.

3. Stellen Sie gewünschte Kochstufe ein, so-

bald die Flamme regelmäßig brennt.

Überprüfen Sie, ob der Brennerkranz und

der zugehörige Brennerdeckel korrekt sit-

zen, falls sich der Brenner nach einigen Versu-

chen nicht zünden lässt.

Warnung! Der Knopf darf höchstens für

15 Sekunden gedrückt werden.

Sollte der Brenner nach 15 Sekunden nicht

zünden, lassen Sie den Knopf los und drehen

ihn in die Ausschaltposition. Warten Sie dann

mindestens eine Minute lang, bevor Sie den

Brenner erneut zünden.

Wichtig! Wenn kein Strom zur Verfügung

steht, können Sie den Brenner auch ohne

Strom zünden. Bringen Sie eine Flamme in die

Nähe des Brenners, drücken Sie den

entsprechenden Schalter ein und drehen Sie

ihn entgegen dem Uhrzeigersinn auf die

Falls der Brenner unbeabsichtigt erlischt,

drehen Sie den Schalter in die Ausschalt-

position, warten Sie mindestens 1 Minute und

versuchen Sie, den Brenner dann erneut zu

Nach dem Einschalten der Stromversor-

gung, nach der Installation oder nach ei-

nem Stromausfall kann sich die Funkenzündung

automatisch einschalten. Das ist normal.

Ausschalten des Brenners

Drehen Sie zum Ausschalten des Brenners den

Schalter auf die Position mit dem Symbol

Warnung! Bevor Sie das Kochgeschirr

vom Brenner herunternehmen, drehen Sie

die Flamme herunter, oder drehen Sie sie ganz

Praktische Tipps und Hinweise

Energie sparendes Kochen

• Decken Sie Kochgeschirr möglichst mit ei-

• Drehen Sie, sobald die Kochflüssigkeit zu ko-

chen beginnt, die Flamme so weit zurück,

dass die Siedetemperatur aufrecht erhalten

Warnung! Verwenden Sie Töpfe und

Pfannen mit einem Durchmesser, der der

Größe der Brenner entspricht.

Verwenden Sie kein Kochgeschirr auf dem

Kochfeld, das über dessen Ränder hinausragt.

Brenner Durchmesser des Kochge-

www.zanussi.comWarnung! Das Kochgeschirr darf nicht

über das Bedienfeld ragen. Die

Bedienelemente können sonst von der Flamme

Kochen Sie nicht mit einem Kochgeschirrteil

auf zwei Brennern gleichzeitig.

Warnung! Achten Sie darauf, dass die

Topfgriffe nicht über den vorderen Rand

des Kochfelds hinausragen, und stellen Sie zur

Reduzierung des Gasverbrauchs und im

Interesse einer größeren Stabilität die Töpfe

mittig auf die Kochzonen.

Stellen Sie keine verformten Töpfe oder solche,

die nicht standfest sind, auf die Kochzonen, um

ein Verschütten und Verletzungen zu vermei-

Warnung! Wärmeverteiler werden nicht

Informationen zu Acrylamiden

Wichtig! Nach neuesten wissenschaftlichen

Erkenntnissen kann die Bräunung von

Lebensmitteln, speziell bei stärkehaltigen

Produkten, eine gesundheitliche Gefährdung

durch Acrylamid verursachen. Daher empfehlen

wir, bei möglichst niedrigen Temperaturen zu

garen und die Speisen nicht zu stark zu

Reinigung und Pflege

Warnung! Schalten Sie das Gerät vor

dem Reinigen aus und lassen Sie es

abkühlen. Trennen Sie das Gerät von der

Stromversorgung, bevor Sie Reinigungs- und

Wartungsarbeiten durchführen.

Warnung! Aus Sicherheitsgründen darf

das Gerät nicht mit einem Dampfstrahl-

oder Hochdruckreiniger gereinigt werden.

Warnung! Für die Reinigung keine

Scheuermittel, Stahlwolle oder Säuren

verwenden. Andernfalls kann das Gerät

Kratzer oder dunkle Flecken auf der Ober-

fläche beeinträchtigen die Funktionsfähig-

keit des Geräts nicht.

• Sie können die Topfträger entfernen, um das

Kochfeld leichter zu reinigen.

• Reinigen Sie die emaillierten Teile, die Bren-

nerdeckel und -kronen mit warmen Seifen-

wasser und trocknen Sie diese sorgfältig ab,

bevor Sie sie wieder einsetzen.

• Reinigen Sie Edelstahlteile mit Wasser und

wischen Sie sie mit einem weichen Tuch tro-

• Die Topfträger sind nicht spülmaschinen-

fest. Sie müssen von Hand gereinigt wer-

• Falls Sie die Topfträger von Hand spülen,

seien Sie beim Abtrocknen vorsichtig, da

durch das Emaillieren gelegentlich raue Kan-

ten entstehen können. Entfernen Sie ggf.

hartnäckige Flecken mit einer Reinigungs-

• Achten Sie darauf, die Topfträger nach der

Reinigung wieder ordnungsgemäß aufzuset-

• Damit die Brenner korrekt arbeiten, stellen

Sie sicher, dass sich die Arme der Topfträger

in der Mitte des Brenners befinden.

• Seien Sie beim Wiederaufsetzen der

Topfträger vorsichtig, um Beschädigun-

www.zanussi.comgen der Oberseite des Kochfelds zu

Wischen Sie das Gerät nach der Reinigung

Edelstahl kann anlaufen, wenn es zu stark er-

hitzt wird. Verwenden Sie zum Kochen keine

Topfsteine, Römertöpfe oder Gusseisenplatten.

Verwenden Sie keine Alufolie, da diese die

Oberfläche des Geräts beschädigen kann.

Verschmutzungen entfernen

1. – Folgendes muss sofort entfernt

werden: geschmolzener Kunststoff,

Plastikfolie, zuckerhaltige Lebensmittel.

– Schalten Sie das Gerät aus und las-

sen Sie es abkühlen, bevor Sie Fol-

gendes entfernen: Kalk- und Wasserrän-

der, Fettspritzer, metallisch schimmernde

Verfärbungen. Verwenden Sie einen

Spezialreiniger zur Reinigung der Koch-

2. Reinigen Sie das Gerät mit einem feuchten

Tuch und etwas Spülmittel.

3. Am Ende das Gerät mit einem trocke-

Reinigen der Zündkerzen

Diese Funktion erfolgt über eine Keramikzünd-

kerze mit Metallelektrode. Halten Sie zur Ver-

meidung von Zündschwierigkeiten diese Bau-

teile immer sauber; kontrollieren Sie außerdem,

ob die Düsen der Brennerkrone verstopft sind.

Regelmäßige Reinigung

Lassen Sie regelmäßig vom lokalen Kunden-

dienst den Zustand des Gaszufuhrrohrs und,

falls installiert, die Funktionstüchtigkeit des

Druckreglers überprüfen.

Problem Mögliche Ursachen Abhilfe

Keine Funken beim Betätigen der

elektrischen Zündung.

•Kein Strom. • Vergewissern Sie sich, dass

das Gerät und die Stromversor-

gung eingeschaltet sind.

• Überprüfen Sie die Sicherung.

Wenn die Sicherung mehrmals

ausgelöst hat, wenden Sie sich

an einen qualifizierten Elektriker.

• Brennerdeckel und Brennerkro-

ne sitzen nicht richtig.

• Stellen Sie sicher, dass der

Brennerdeckel und Brennerkro-

Gasflamme erlischt sofort nach

• Das Thermoelement ist nicht

ausreichend erwärmt.

• Halten Sie den Schalter nach

dem Entzünden ca. 5 Sekunden

Der Gasbrenner brennt ungleich-

• Speisereste an der Brennerkro-

• Kontrollieren Sie, dass die

Hauptdüse nicht blockiert und

die Brennerkrone nicht durch

Speisereste zugesetzt sind.

www.zanussi.comWenn ein Problem vorliegt, versuchen Sie zu-

nächst, die Ursache des Problems herauszufin-

den und das Problem selbst zu beheben. Wenn

Sie das Problem nicht selbst lösen können,

wenden Sie sich an Ihren Händler oder an den

Wenn Sie das Gerät falsch bedient haben

oder es nicht von einer autorisierten Fach-

kraft angeschlossen wurde, kann auch während

der Garantiezeit für den Besuch eines Kunden-

diensttechnikers oder Händlers eine Gebühr

Im Zubehörbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unten gezeigt,

Kleben Sie ihn auf die Garantiekarte und

verschicken Sie diesen Teil

Kleben Sie ihn auf die Garantiekarte und

behalten Sie diesen Teil

Kleben Sie ihn auf die Gebrauchsanwei-

Halten Sie folgende Angaben bereit, da-

mit Ihr Anliegen schnell und ordnungsge-

mäß bearbeitet werden kann. Die erfor-

derlichen Angaben finden Sie auf dem Ty-

• Produktnummer (PNC)

• Seriennummer (S.N.)

Verwenden Sie ausschließlich Originalersatztei-

le. Diese sind beim Kundendienst und autori-

sierten Ersatzteilhändlern erhältlich.

Abmessungen des Kochfelds

Netzanschluss: 230 V, 50 Hz

Kategorie: II2E+3+ (BE)

Gas-Anschluss: R 1/2"

m³/Std. m³/Std. g/Std. g/Std.

Das Symbol auf dem Produkt oder seiner

Verpackung weist darauf hin, dass dieses

Produkt nicht als normaler Haushaltsabfall zu

behandeln ist, sondern an einem Sammelpunkt

für das Recycling von elektrischen und

elektronischen Geräten abgegeben werden

muss. Durch Ihren Beitrag zum korrekten

Entsorgen dieses Produkts schützen Sie die

Umwelt und die Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches

Entsorgen gefährdet. Weitere Informationen

über das Recycling dieses Produkts erhalten

Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder

www.zanussi.comdem Geschäft, in dem Sie das Produkt gekauft

Die Verpackungsmaterialien sind umwelt-

verträglich und wiederverwertbar. Kunst-

stoffteile sind mit internationalen Abkürzungen

wie z. B. >PE<,>PS< usw. gekennzeichnet.

Entsorgen Sie das Verpackungsmaterial bei

den kommunalen Entsorgungsstellen in den da-

für vorgesehenen Behältern.
