MODE D'EMPLOI ZGG 755 ZANUSSI

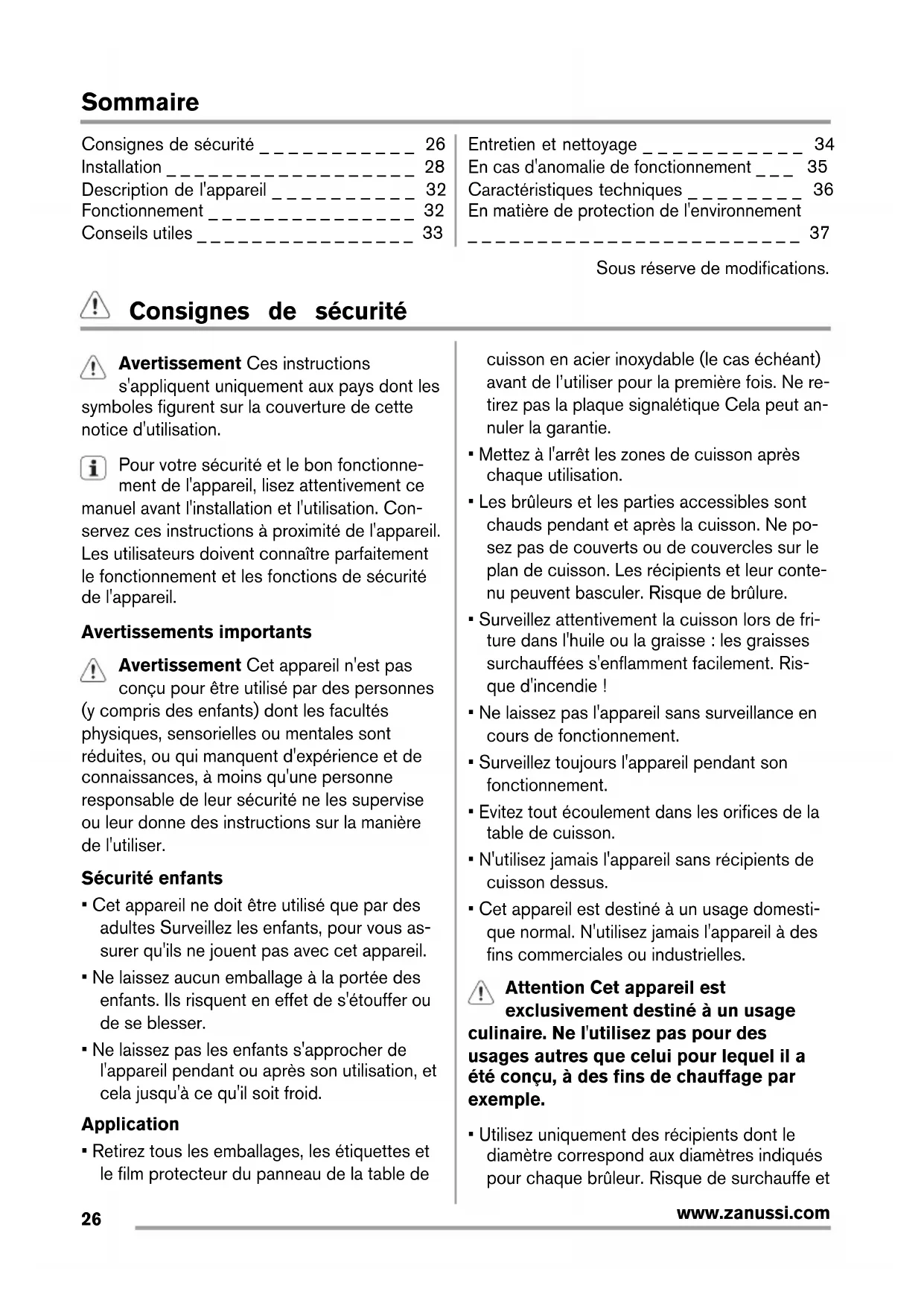

FR Notice d'utilisation 26

Consignes de sécurité _ _ _ _ _ _ _ _ _ _ _ 26

Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 28

Description de l'appareil _ _ _ _ _ _ _ _ _ _ 32

Fonctionnement _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 32

Conseils utiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 33

Entretien et nettoyage _ _ _ _ _ _ _ _ _ _ _ 34

En cas d'anomalie de fonctionnement _ _ _ 35

Caractéristiques techniques _ _ _ _ _ _ _ _ 36

En matière de protection de l'environnement

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 37

Sous réserve de modifications.

Consignes de sécurité

Avertissement Ces instructions

s'appliquent uniquement aux pays dont les

symboles figurent sur la couverture de cette

notice d'utilisation.

Pour votre sécurité et le bon fonctionne-

ment de l'appareil, lisez attentivement ce

manuel avant l'installation et l'utilisation. Con-

servez ces instructions à proximité de l'appareil.

Les utilisateurs doivent connaître parfaitement

le fonctionnement et les fonctions de sécurité

Avertissements importants

Avertissement Cet appareil n'est pas

conçu pour être utilisé par des personnes

(y compris des enfants) dont les facultés

physiques, sensorielles ou mentales sont

réduites, ou qui manquent d'expérience et de

connaissances, à moins qu'une personne

responsable de leur sécurité ne les supervise

ou leur donne des instructions sur la manière

• Cet appareil ne doit être utilisé que par des

adultes Surveillez les enfants, pour vous as-

surer qu'ils ne jouent pas avec cet appareil.

• Ne laissez aucun emballage à la portée des

enfants. Ils risquent en effet de s'étouffer ou

• Ne laissez pas les enfants s'approcher de

l'appareil pendant ou après son utilisation, et

cela jusqu'à ce qu'il soit froid.

• Retirez tous les emballages, les étiquettes et

le film protecteur du panneau de la table de

cuisson en acier inoxydable (le cas échéant)

avant de l’utiliser pour la première fois. Ne re-

tirez pas la plaque signalétique Cela peut an-

• Mettez à l'arrêt les zones de cuisson après

• Les brûleurs et les parties accessibles sont

chauds pendant et après la cuisson. Ne po-

sez pas de couverts ou de couvercles sur le

plan de cuisson. Les récipients et leur conte-

nu peuvent basculer. Risque de brûlure.

• Surveillez attentivement la cuisson lors de fri-

ture dans l'huile ou la graisse : les graisses

surchauffées s'enflamment facilement. Ris-

• Ne laissez pas l'appareil sans surveillance en

cours de fonctionnement.

• Surveillez toujours l'appareil pendant son

• Evitez tout écoulement dans les orifices de la

• N'utilisez jamais l'appareil sans récipients de

• Cet appareil est destiné à un usage domesti-

que normal. N'utilisez jamais l'appareil à des

fins commerciales ou industrielles.

Attention Cet appareil est

exclusivement destiné à un usage

culinaire. Ne l'utilisez pas pour des

usages autres que celui pour lequel il a

été conçu, à des fins de chauffage par

• Utilisez uniquement des récipients dont le

diamètre correspond aux diamètres indiqués

pour chaque brûleur. Risque de surchauffe et

www.zanussi.comde rupture de la plaque en verre (si votre ap-

pareil en est équipé) !

• N'utilisez pas de récipient dont le diamètre

est inférieur à la dimension du brûleur. Des

flammes pourraient brûler le manche du réci-

pient. Reportez-vous au tableau du chapitre

« Conseils utiles ».

• Les récipients ne doivent pas toucher la zone

• Assurez-vous que les récipients ne dépas-

sent pas des bords de la table de cuisson et

qu'ils sont positionnés au centre des an-

neaux afin d'éviter tout risque pour la sécu-

• N'utilisez pas de récipient instable ou dont le

fond est endommagé. Risque de renverse-

• Ne placez jamais, dans, sur ou à proximité de

l'appareil, des produits inflammables ou des

articles imprégnés de produits inflammables

ou des objets susceptibles de fondre (en

plastique ou en aluminium). Risque d'explo-

• N'utilisez que les accessoires fournis avec

• Soyez prudent lorsque vous branchez l'appa-

reil à des prises électriques situées à proxi-

mité. Contrôlez que les câbles d'alimentation

n'entrent pas en contact avec les surfaces

brûlantes de l'appareil ou des récipients brû-

lants. Ne laissez pas les connexions s'emmê-

• Veuillez lire attentivement cette notice

d'utilisation. Le fabricant ne pourra être

tenu pour responsable en cas de dom-

mages corporels ou matériels résultant

du non-respect des prescriptions sui-

• Pour éviter tout risque (mobilier, immo-

bilier, corporel,...), l'installation, les rac-

cordements (gaz, électricité,...), la mise

en service et la maintenance de votre

appareil doivent être effectués unique-

ment par un professionnel qualifié, se-

lon les normes et règlements en vi-

• Vérifiez que l'appareil n'a pas été endomma-

gé pendant le transport. Ne branchez jamais

un appareil endommagé. Si nécessaire, con-

tactez le magasin vendeur.

• N'utilisez les appareils encastrables qu'après

les avoir installés dans des meubles d'encas-

trement appropriés et qui répondent aux nor-

• N'installez pas la table de cuisson au-dessus

d'un appareil électroménager si celui-ci ne l'a

pas formellement prévu.

• Installez l'appareil uniquement sur un plan de

travail dont la surface est plane.

• Ne modifiez pas ou n'essayez pas de modi-

fier les caractéristiques de cet appareil. Vous

risqueriez de vous blesser et d'endommager

• Respectez la législation, la réglementation,

les directives et les normes en vigueur dans

le pays où est installé l'appareil (réglementa-

tions de sécurité sur le recyclage, consignes

de sécurité électrique et/ou gaz).

• Respectez l'espacement minimal requis par

rapport aux autres appareils.

• La protection contre les contacts accidentels

doit être assurée par le montage, par exem-

ple les tiroirs doivent être installés unique-

ment avec un panneau de protection directe-

ment sous l'appareil.

• Pour protéger l'appareil de l'humidité, mettez

du mastic (joint) adapté sur les surfaces de

découpe du plan de travail.

• Le joint comble les fentes entre le plan de

travail et l'appareil.

• Protégez la partie inférieure de l'appareil de

la vapeur et de l'humidité émanant, par exem-

ple, d’un lave-vaisselle ou d'un four.

• N'installez pas l'appareil à proximité d'une

porte ou sous une fenêtre. Les récipients

chauds sur la table de cuisson pourraient se

renverser à l'ouverture de celles-ci.

• Avant d'installer et d'utiliser l'appareil, assu-

rez-vous que les réglages de l'appareil soient

compatibles avec les conditions d'installation

du local (type de gaz, pression du gaz,...).

Les paramètres de réglage de l'appareil figu-

www.zanussi.comrent sur la plaquette située à proximité du

tuyau d'arrivée du gaz.

• Cet appareil n’est pas raccordé à un disposi-

tif d’évacuation des produits de combustion.

Il doit être installé et raccordé conformément

aux règles d’installation en vigueur. Une at-

tention particulière sera accordée aux dispo-

sitions applicables en matière de ventilation.

• L'utilisation d'un appareil de cuisson au

gaz conduit à la production de chaleur

et d'humidité dans la pièce où il est in-

stallé. Veillez à assurer une bonne aé-

ration de la cuisine : maintenez ouverts

les orifices d'aération naturelle ou in-

stallez un dispositif d'aération mécani-

que (hotte à extraction mécanique).

• Une utilisation intensive et prolongée

de l'appareil peut nécessiter une aéra-

tion supplémentaire en ouvrant la fenê-

tre, ou une aération plus efficace, par

exemple en augmentant la puissance

de la ventilation mécanique (si elle exi-

• Les opérations d'installation et de branche-

ment doivent être réalisées par un technicien

qualifié. Risque de blessure due à un choc

• Débranchez l'appareil du réseau électri-

que avant toute opération de nettoyage

• La borne d'alimentation est sous tension.

• Mettez la borne d'alimentation hors tension.

• Assurez-vous que l'appareil est correctement

installé de manière à éviter tout contact.

• Si les prises males et femelles sont mal ser-

rées ou mal installées, la borne peut sur-

• Le raccordement électrique ne doit être ef-

fectué que par un électricien qualifié.

• Le câble ne doit pas être tendu.

• Utilisez le câble d'alimentation approprié et

remplacez-le par un câble spécialement

adapté s'il est endommagé. Adressez-vous à

votre service après vente pour le remplace-

ment du câble d'alimentation.

• Dans le cas d'une installation fixe, le raccor-

dement au réseau doit être effectué par l'in-

termédiaire d'un interrupteur à coupure omni-

polaire, ayant une distance d'ouverture des

contacts d'au moins 3 mm.

• Si la patte de scellement se trouve à proximi-

té du répartiteur, vérifiez toujours que le câ-

ble d'alimentation n'entre pas en contact

avec le bord de la patte.

• Les dispositifs d'isolement comprennent :

des disjoncteurs, des fusibles (les fusibles à

visser doivent être retirés du support), des

disjoncteurs différentiels et des contacteurs.

Mise au rebut de l'appareil

• Pour éviter tout dommage corporel ou maté-

– Débranchez l'appareil électriquement.

– Coupez le câble d'alimentation au ras de

l'appareil et mettez-le au rebut.

– Ecrasez les tuyaux de gaz extérieures, s'ils

– Informez-vous auprès des services de vo-

tre commune des endroits autorisés pour

la mise au rebut de l'appareil.

Avertissement Les instructions suivantes

concernant l’installation, le raccordement

et la maintenance de l'appareil doivent être

effectuées par un professionnel qualifié selon

les normes et règlements en vigueur.

Le raccordement à l'arrivée de gaz doit obliga-

toirement être effectué par une vanne en acier

AGB. Choisissez un raccordement fixe ou utili-

sez un tuyau flexible en AGB (acier inoxydable)

conforme à la réglementation en vigueur. Si

vous utilisez des tuyaux métalliques, assurez-

www.zanussi.comvous qu'ils ne soient pas en contact avec des

parties mobiles ou qu'ils ne soient pas écrasés.

Faites également bien attention lors du monta-

ge de la plaque de cuisson avec un four.

Le raccord doit être conforme à la réglementa-

Important Vérifiez si la pression de

l'alimentation en gaz de l'appareil correspond

bien aux valeurs recommandées. Le

raccordement réglable est fixé à la rampe

complète à l'aide d'un écrou fileté G 1/2. Tous

les composants apparaissant dans la figure ont

déjà été assemblés en usine. L'appareil a été

testé avant de quitter l'usine pour vous garantir

les meilleurs résultats.

Vissez un écrou à l'extrémité de l'axe.

Gaz liquide : utilisez le détendeur en caout-

chouc. Intercalez toujours le joint. Continuez

alors le raccordement au gaz. Le tuyau flexible

s'applique lorsque :

– il ne doit pas devenir plus chaud que la tem-

pérature ambiante, à savoir plus de 30 °C ;

– il n'est pas plus long que 1,50 m ;

– il ne montre aucun étranglement ;

– il n'est soumis à aucune traction et aucune

– il n'entre pas en contact avec la découpe ou

les coins tranchants ;

– il est visitable sur toute sa longueur afin de

Vérifiez les points suivants pour contrôler le bon

état du tuyau flexible :

– il ne présente aucune fente, coupure, marque

de brûlure sur les deux extrémités et sur tou-

– le matériau n'est pas durci, mais présente

une élasticité correcte ;

– les colliers de serrage ne sont pas rouillés ;

– la date d'expiration n'est pas passée.

Si vous constatez au moins un de ces défauts,

ne réparez pas le tuyau, mais remplacez-le.

Important Quand l'installation est terminée,

assurez-vous que chaque raccord est étanche

en utilisant une solution savonneuse, et non

Remplacement des injecteurs (pour la

Belgique uniquement)

1. Démontez les supports des casseroles.

2. Démontez les chapeaux et les couronnes

3. À l'aide d'une clé de 7, démontez les injec-

teurs et remplacez-les par ceux qui sont

nécessaires pour le type de gaz que vous

utilisez (voir le tableau dans la section Don-

4. Assemblez les pièces et suivez la même

procédure dans l'ordre inverse.

5. Remplacez la plaque signalétique (qui se

trouve près du tuyau d'arrivée de gaz) par

celle correspondant au nouveau type d'ali-

mentation en gaz. Vous trouverez cette pla-

que dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut être

modifiée ou est différente de la pression néces-

saire, vous devez monter un système de régla-

ge de la pression sur le tuyau d'arrivée de gaz.

Réglage du niveau minimum

Pour régler le niveau minimum des brûleurs

(pour la Belgique uniquement) :

1. Allumez le brûleur.

2. Tournez la manette en position minimum.

3. Retirez la manette.

4. À l'aide d'un tournevis fin, ajustez la posi-

– Si vous passez du gaz naturel G20/G25

20/25 mbar au gaz liquéfié, serrez au

maximum la vis de réglage.

– Si vous passez du gaz liquéfié au gaz

naturel G20/G25 20/25 mbar, dévissez

la vis de réglage d'environ 1/4 de tour

(1/2 tour pour un brûleur à triple couron-

Avertissement Assurez-vous que la

flamme ne s'éteint pas lorsque vous

tournez rapidement la manette de la position

maximum à la position minimum.

Branchement électrique

• L'appareil doit être relié à la terre en respec-

tant bien les précautions de sécurité.

• Vérifiez que la tension nominale et le type

d'alimentation figurant sur la plaque signaléti-

que correspondent aux valeurs d'alimentation

• Cet appareil est alimenté à l'aide d'un câble

principal. Une fiche appropriée doit être

adaptée au cordon d'alimentation (reportez-

vous à la charge électrique spécifiée sur la

plaque signalétique). La fiche doit être insé-

rée dans une prise murale appropriée.

• Pour toute intervention sur votre appareil, fai-

tes appel au service après-vente de votre

• Utilisez toujours une prise antichoc correcte-

• Assurez-vous que la prise principale est ac-

cessible après installation.

• Ne tirez jamais sur le câble d'alimentation

électrique pour débrancher l'appareil. Tirez

toujours sur la prise de courant.

• L'appareil ne doit pas être raccordé à l'aide

d'un prolongateur, d'un raccordement multi-

ple ou d'une prise multiple (risque d'incen-

die). Vérifiez que la prise de terre est confor-

me aux règlements en vigueur.

• Le câble d'alimentation doit être placé de

manière à ce qu'il n'entre pas en contact

avec une surface chaude.

• Raccordez l'appareil au secteur à l'aide d'un

système permettant le débranchement de

l'appareil à tous les pôles, avec une largeur

d'ouverture de contact d'au moins 3 mm., par

exemple, un disjoncteur automatique de pro-

tection, des déclencheurs de perte à la terre

• Aucune partie du cordon d'alimentation ne

doit afficher une température supérieure à

90 °C. Le câble neutre bleu doit être raccor-

dé à la borne « N » de la plaque à bornes. Le

câble de phase marron (ou noir) (partant de

la borne « L » de la plaque à bornes doit tou-

jours être relié à la phase sous tension.

Remplacement du câble d'alimentation

Ne remplacez le câble de raccordement

qu'avec un câble de type H05V2V2-F T90. As-

surez-vous que la section du câble convient à

la tension et à la température de fonctionne-

ment. Le câble de terre jaune/vert doit être plus

long d'environ 2 cm que le câble de phase mar-

B) équerres fournies

Possibilités d'insertion

Élément de cuisine avec porte

Le panneau installé sous la table de cuisson

doit être facilement amovible et facile d'accès

au cas où une intervention technique serait né-

cessaire. min 20 mm(max 150 mm)30 mm60 mm b

b) Espace pour les branchements

Les dimensions de la niche d'encastrement de

la table de cuisson doivent être conformes aux

indications et l'élément de cuisine doit être

équipé d'aérations pour assurer un apport d'air

continu. Les branchements électriques de la ta-

ble de cuisson et du four doivent être installés

séparément pour des raisons de sécurité et

pour permettre de retirer facilement le four de

www.zanussi.comDescription de l'appareil

Brûleur à triple couronne

Manettes de commande

Manettes de commande

pas d'alimentation en

gaz / position arrêt

alimentation en gaz mi-

Avertissement Faites très attention

lorsque vous utilisez une flamme nue dans

une cuisine. Le fabricant décline toute

responsabilité en cas de mauvais usage de la

Allumez toujours le brûleur avant de poser

Pour allumer le brûleur :

1. Tournez le sélecteur dans le sens inverse

des aiguilles d'une montre jusqu'à sa posi-

), puis appuyer des-

sus pour l'enfoncer.

2. Maintenez la commande appuyée pendant

environ 5 secondes, cela permet au ther-

mocouple de se réchauffer. Sinon, l'alimen-

tation en gaz sera interrompue.

3. Une fois que la flamme brûle régulièrement,

Si, après plusieurs tentatives, le brûleur ne

s'allume pas, vérifiez que la couronne et

son chapeau sont correctement placés.

Avertissement Ne maintenez pas la

manette de commande appuyée plus de

Si le brûleur ne s'allume pas au bout de 15

secondes, relâchez la manette et positionnez-la

sur Arrêt. Attendez au moins 1 minute avant

d'essayer une nouvelle fois d'allumer le brûleur.

Important En cas de coupure d'électricité,

vous pouvez utiliser votre table de cuisson sans

avoir recours au système automatique. Dans ce

cas, approchez une flamme du brûleur,

enfoncez la manette correspondante et

tournez-la dans le sens inverse des aiguilles

d'une montre jusqu'à la position de libération

Si le brûleur s'éteint accidentellement,

tournez la manette de commande sur la

position Arrêt et attendez au moins 1 minute

avant d'essayer une nouvelle fois d'allumer le

Le générateur d'étincelles se déclenche

automatiquement à la mise sous tension

de l'appareil, après l'installation ou une coupure

d'électricité. Ce phénomène est normal.

Pour éteindre les brûleurs

Tournez la manette jusqu'au symbole

Avertissement Abaissez ou coupez

toujours la flamme avant de retirer les

récipients du brûleur.

• Si possible, couvrez les casseroles.

• Lorsque le liquide commence à bouillir, bais-

sez le feu pour laisser légèrement frémir le li-

Avertissement Utilisez des casseroles et

des poêles dont le diamètre est

compatible avec la dimension du brûleur.

N'utilisez pas de récipients de cuisson qui

dépasseraient des rebords du brûleur.

Brûleur Diamètre du récipient

Triple couronne 180 - 260 mm

www.zanussi.comAvertissement Les récipients ne doivent

pas entrer en contact avec les

commandes. Les flammes brûleraient la zone

Ne placez pas le même récipient sur deux

Avertissement Assurez-vous que les

queues des récipients ne dépassent pas

du rebord avant de la table de cuisson et que

les récipients sont placés au centre des

brûleurs pour une stabilité maximale et pour

consommer moins de gaz.

Ne placez pas de casseroles instables ou dé-

formées sur les brûleurs pour éviter des renver-

sements et des blessures.

Avertissement Il n'est pas conseillé

d'utiliser un diffuseur de flamme.

Informations sur l'acrylamide

Important Selon les connaissances

scientifiques les plus récentes, faire brunir les

aliments de manière intensive, en particulier les

produits contenant de l'amidon, peut nuire à la

santé à cause de l'acrylamide. C'est pourquoi

nous vous recommandons de faire cuire les

aliments à basse température et de ne pas trop

Entretien et nettoyage

Avertissement Débranchez l'appareil et

laissez-le refroidir avant de le nettoyer.

Débranchez l'appareil de la prise électrique

avant tout nettoyage ou travail d'entretien.

Avertissement Pour des raisons de

sécurité, ne nettoyez pas l'appareil avec

des appareils à vapeur ou à haute pression.

Avertissement N'utilisez pas d'éponges

abrasives, de tampons en laine d'acier ou

d'acides. Vous risqueriez d'endommager

Les égratignures ou les taches sombres

sur la surface n'ont aucun effet sur le fonc-

tionnement de l'appareil.

• Vous pouvez retirer les supports de cassero-

le pour bien nettoyer la plaque.

• Nettoyez les éléments en émail, le chapeau

et la couronne avec de l'eau chaude et un

détergent doux et séchez-les soigneusement

avant de les remettre en place.

• Lavez les éléments en acier inoxydable à

l'eau, puis séchez-les à l'aide d'un chiffon

• Les supports de casseroles ne doivent pas

passer au lave-vaisselle. Ils doivent être lavés

• Lorsque vous laverez les supports à la main,

faites bien attention lorsque vous les essuie-

rez, car l'émail se détache parfois des arêtes.

Si nécessaire, retirez les taches tenaces à

• Après avoir lavé les supports de casseroles,

veillez à les remettre en place correctement.

• Pour que les brûleurs fonctionnent correcte-

ment, assurez-vous que les bras des sup-

ports de casseroles sont au milieu du brû-

• Replacez les supports de casserole

avec soin afin de ne pas endommager

le dessus de la table de cuisson.

www.zanussi.comAprès nettoyage, séchez l'appareil à l'aide d'un

L'acier inoxydable peut ternir s'il est trop chauf-

fé. Gardez à l'esprit que vous ne devez pas cui-

siner avec des plats en terre cuite ou en fonte.

N'utilisez pas de papier aluminium pour ne pas

endommager la partie supérieure durant le

Enlevez les salissures :

1. – Enlevez immédiatement : plastique

fondu, feuilles plastique et les aliments

– Mettez l'appareil à l'arrêt et laissez

le refroidir avant de procéder au net-

toyage : des cernes de calcaire, traces

d'eau, projections de graisse, décolora-

tions métalliques luisantes. Utiliser un

nettoyant spécial pour la surface de la

2. Nettoyez l'appareil à l'aide d'un chiffon hu-

mide et un peu de détergent.

3. Pour finir essuyez l'appareil à l'aide

d'un chiffon propre.

Nettoyage du générateur d'étincelles

Cette fonction emploie une bougie d'allumage

en céramique et d'une électrode métallique.

Maintenez ces éléments propres pour prévenir

un allumage difficile et vérifier que les trous de

la couronne du brûleur ne sont pas obstrués.

Entretien périodique

Demandez régulièrement à votre service après-

vente local de vérifier l'état du tuyau d'arrivée

de gaz et du régulateur de pression, si l'appareil

En cas d'anomalie de fonctionnement

Anomalie Cause possible Solution

Aucune étincelle ne se produit à

• Il n'y a pas d'alimentation élec-

• Vérifiez si l'appareil est bien

• Contrôlez le fusible. Si le fusible

est dégagé plusieurs fois, con-

tactez un électricien qualifié.

• Le couvercle et la couronne du

brûleur sont mal positionnés.

• Assurez-vous que le couvercle

et la couronne du brûleur sont

La flamme s'éteint immédiatement

• Le thermocouple n'est pas suffi-

• Après avoir allumé la flamme,

continuez à appuyez sur le bou-

ton pendant environ 5 secon-

Les flammes sont irrégulières. • La couronne du brûleur doit

être encrassés avec des restes

• vérifiez si l'injecteur n'est pas

bouché et s'il n'y pas de parti-

cules alimentaires dans la cou-

Certaines anomalies de fonctionnement peu-

vent dépendre d'opérations d'entretien non cor-

rectes ou d'oubli et peuvent être résolues à l'ai-

de des indications fournies dans le tableau,

sans faire appel à un service après-vente. Si

l'anomalie persiste, contactez votre magasin

vendeur ou votre service après-vente.

Si un problème résulte d'une mauvaise uti-

lisation ou si l'installation de l'appareil n'a

pas été réalisée par un professionnel qualifié, le

déplacement du technicien du service après

vente ou du revendeur peut être facturé même

en cours de garantie.

www.zanussi.comÉtiquettes fournies avec le sac

Collez les étiquettes adhésives comme indiqué

Collez-la sur la carte de garantie et en-

Collez-la sur la carte de garantie et conser-

Collez-la sur la notice d'utilisation

Ces informations sont nécessaires pour

pouvoir vous offrir une aide rapide et

adaptée. Ces données figurent sur la pla-

que signalétique fournie.

• Description du modèle

• Référence produit (PNC)

• Numéro de série (S.N.)

Utilisez exclusivement des pièces d'origine cer-

tifiées constructeur. Elles sont disponibles au-

près de votre service après-vente.

Caractéristiques techniques

Dimensions de la table de

d'encastrement de la table de

Brûleur à triple couron-

4,0 kW Brûleur rapide : 3,0 kW Brûleur semi-rapide : 2,0 kW Brûleur auxiliaire : 1,0 kW

Alimentation électrique : 230 V ~ 50 Hz

Catégorie : II2E+3+ (Belgique)

Raccordement au gaz : R 1/2"

Alimentation en gaz : G20/G25 (2E+)

Classe de l'appareil : 3

Diamètres de by-pass

Brûleur Ø by-pass en

4.0 1.4 146 0.381 0.443 98 291 286

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage

indique que ce produit ne peut être traité

comme déchet ménager. Il doit être remis au

point de collecte dédié à cet effet (collecte et

recyclage du matériel électrique et

En procédant à la mise au rebut de l'appareil

dans les règles de l’art, nous préservons

l'environnement et notre sécurité, s’assurant

ainsi que les déchets seront traités dans des

Pour obtenir plus de détails sur le recyclage de

ce produit, veuillez prendre contact avec les

services de votre commune ou le magasin où

vous avez effectué l'achat.

www.zanussi.comEmballage

Tous les matériaux d'emballage sont éco-

logiques et recyclables. Les composants

en plastique sont identifiables grâce aux sigles :

>PE<,>PS<, etc. Veuillez jeter les matériaux

d'emballage dans le conteneur approprié du

centre de collecte des déchets de votre com-
