BEDIENUNGSANLEITUNG ZEV6646XBA ZANUSSI

DE Benutzerinformation 31

Rechtsachter 1500 / 2400 170 / 265

Verwarmingstechnologie Stralingswarmte

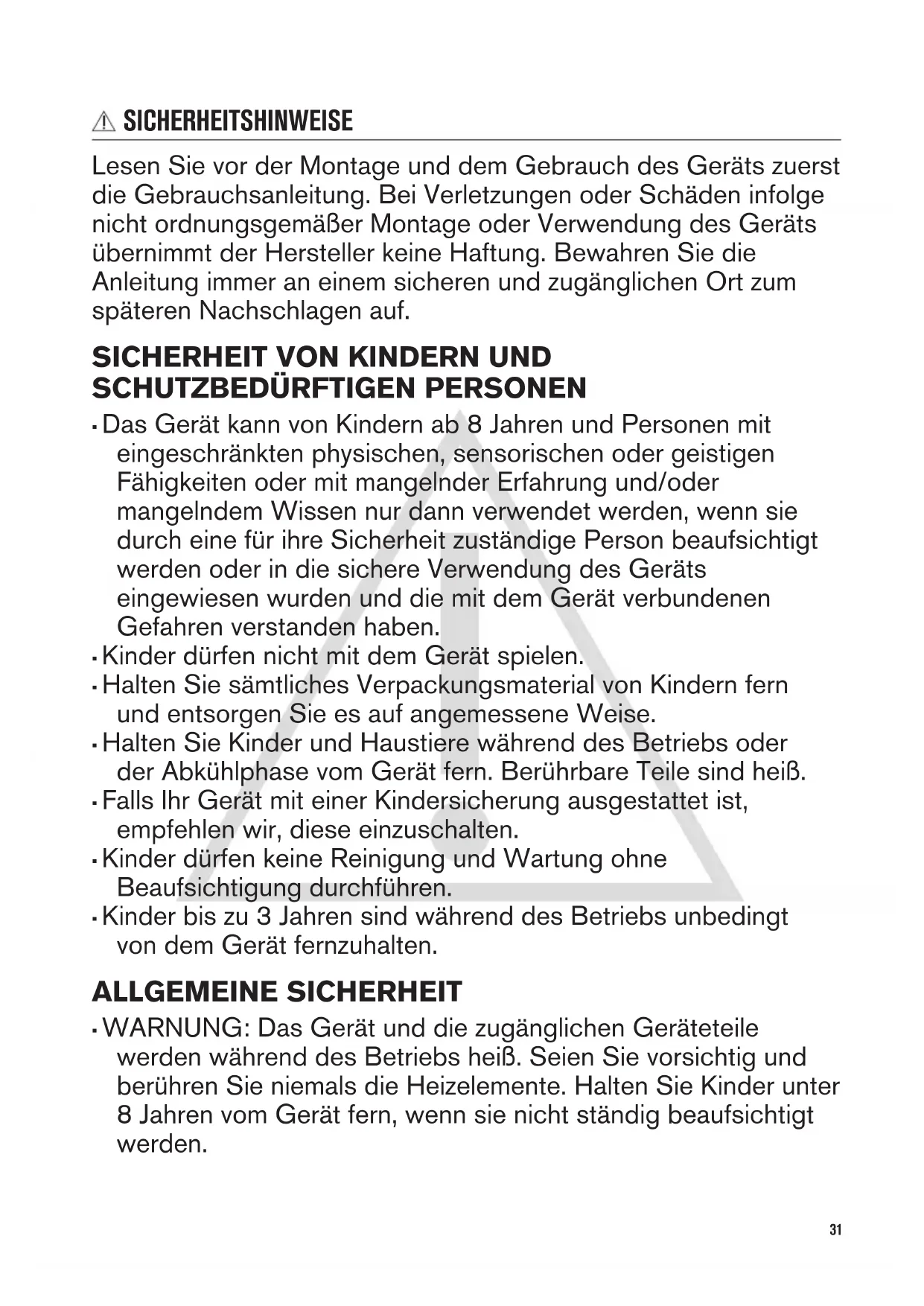

30SICHERHEITSHINWEISE Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst

die Gebrauchsanleitung. Bei Verletzungen oder Schäden infolge

nicht ordnungsgemäßer Montage oder Verwendung des Geräts

übernimmt der Hersteller keine Haftung. Bewahren Sie die

Anleitung immer an einem sicheren und zugänglichen Ort zum

späteren Nachschlagen auf.

SICHERHEIT VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit

eingeschränkten physischen, sensorischen oder geistigen

Fähigkeiten oder mit mangelnder Erfahrung und/oder

mangelndem Wissen nur dann verwendet werden, wenn sie

durch eine für ihre Sicherheit zuständige Person beaufsichtigt

werden oder in die sichere Verwendung des Geräts

eingewiesen wurden und die mit dem Gerät verbundenen

Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Halten Sie sämtliches Verpackungsmaterial von Kindern fern

und entsorgen Sie es auf angemessene Weise.

• Halten Sie Kinder und Haustiere während des Betriebs oder

der Abkühlphase vom Gerät fern. Berührbare Teile sind heiß.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist,

empfehlen wir, diese einzuschalten.

• Kinder dürfen keine Reinigung und Wartung ohne

Beaufsichtigung durchführen.

• Kinder bis zu 3 Jahren sind während des Betriebs unbedingt

von dem Gerät fernzuhalten.

ALLGEMEINE SICHERHEIT

• WARNUNG: Das Gerät und die zugänglichen Geräteteile

werden während des Betriebs heiß. Seien Sie vorsichtig und

berühren Sie niemals die Heizelemente. Halten Sie Kinder unter

8 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt

31• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr

oder eine separate Fernsteuerung ein.

• WARNUNG: Kochen mit Fett oder Öl auf einem

unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem

• Versuchen Sie NIEMALS einen Brand mit Wasser zu löschen,

sondern schalten Sie das Gerät aus und bedecken Sie die

Flamme mit einem Deckel oder einer Feuerlöschdecke.

• VORSICHT: Der Kochvorgang muss überwacht werden. Ein

kurzer Kochvorgang muss kontinuierlich überwacht werden.

• WARNUNG: Brandgefahr: Legen Sie keine Gegenstände auf

• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel

oder Topfdeckel auf die Oberfläche des Kochfelds, da diese

• Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger.

• Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten

Sie den Backofen aus und nehmen Sie ihn vom Stromnetz.

Falls das Gerät direkt mit dem Stromnetz verbunden ist und

nicht getrennt werden kann, nehmen Sie die Sicherung für den

Anschluss heraus, um die Stromversorgung zu unterbrechen.

Verständigen Sie in jedem Fall den entsprechenden,

autorisierten Kundendienst.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller,

einem autorisierten Kundendienst oder einer gleichermaßen

qualifizierten Person ausgetauscht werden, um

Gefahrenquellen zu vermeiden.

• WARNUNG: Verwenden Sie nur Schutzabdeckungen des

Herstellers des Kochgeräts, von ihm in der

Bedienungsanleitung als geeignete und empfohlene

Schutzabdeckungen oder die im Gerät enthaltene

Schutzabdeckung. Es besteht Unfallgefahr durch die

Verwendung ungeeigneter Schutzabdeckungen.

32SICHERHEITSANWEISUNGEN MONTAGE WARNUNG! Die Montage des Geräts

darf nur von einer qualifizierten

Fachkraft durchgeführt werden.

WARNUNG! Verletzungsgefahr sowie

Risiko von Schäden am Gerät.

• Entfernen Sie das gesamte

Verpackungsmaterial.

• Montieren Sie ein beschädigtes Gerät nicht und

benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte

• Die Mindestabstände zu anderen Geräten und

Küchenmöbeln sind einzuhalten.

• Seien Sie beim Umsetzen des Gerätes

vorsichtig, da es sehr schwer ist. Tragen Sie

stets Sicherheitshandschuhe und festes

• Dichten Sie die Ausschnittskanten mit einem

Dichtungsmittel ab, um ein Aufquellen durch

Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor Dampf

• Installieren Sie das Gerät nicht direkt neben

einer Tür oder unter einem Fenster. So kann

heißes Kochgeschirr nicht herunterfallen, wenn

die Tür oder das Fenster geöffnet wird.

• Wird das Gerät über Schubladen eingebaut,

achten Sie darauf, dass zwischen dem

Geräteboden und der oberen Schublade ein

ausreichender Abstand für die Luftzirkulation

• Der Boden des Geräts kann heiß werden.

Achten Sie darauf eine feuerfeste Trennplatte

aus Sperrholz, Küchenmöbelmaterial oder einem

anderen nichtentflammbaren Material unter dem

Gerät anzubringen, damit der Boden nicht

ELEKTRISCHER ANSCHLUSS WARNUNG! Brand- und

• Alle elektrischen Anschlüsse sind von einem

geprüften Elektriker vorzunehmen.

• Das Gerät muss geerdet sein.

• Vor der Durchführung jeglicher Arbeiten muss

das Gerät von der elektrischen

Stromversorgung getrennt werden.

• Stellen Sie sicher, dass die Daten auf dem

Typenschild mit den elektrischen Nennwerten

der Netzspannung übereinstimmen.

• Vergewissern Sie sich, dass das Gerät

ordnungsgemäß installiert ist. Lockere und

unsachgemäße Kabel oder Stecker (falls

vorhanden) können die Klemme überhitzen.

• Stellen Sie sicher, dass Sie das richtige Kabel

für den elektrischen Netzanschluss verwenden.

• Achten Sie darauf, dass das Netzkabel nicht

lose hängt oder sich verheddert.

• Sorgen Sie dafür, dass ein Berührungsschutz

• Verwenden Sie die Zugentlastung für das Kabel.

• Stellen Sie beim elektrischen Anschluss des

Gerätes sicher, dass das Netzkabel oder ggf.

der Netzstecker nicht mit dem heißen Gerät

oder heißem Kochgeschirr in Berührung kommt.

• Verwenden Sie keine Mehrfachsteckdosen oder

• Achten Sie darauf, Netzstecker (falls vorhanden)

und Netzkabel nicht zu beschädigen. Wenden

Sie sich zum Austausch eines beschädigten

Netzkabels an unseren autorisierten

Kundendienst oder eine Elektrofachkraft.

• Alle Teile, die gegen direktes Berühren

schützen, sowie die isolierten Teile müssen so

befestigt werden, dass sie nicht ohne Werkzeug

entfernt werden können.

• Stecken Sie den Netzstecker erst nach

Abschluss der Montage in die Steckdose.

Stellen Sie sicher, dass der Netzstecker nach

der Montage noch zugänglich ist.

• Falls die Steckdose lose ist, schließen Sie den

Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das

Gerät von der Stromversorgung trennen

möchten. Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete

Trenneinrichtungen: Überlastschalter,

Sicherungen (Schraubsicherungen müssen aus

dem Halter entfernt werden können),

Fehlerstromschutzschalter und Schütze.

• Die elektrische Installation muss eine

Trenneinrichtung aufweisen, mit der Sie das

Gerät allpolig von der Stromversorgung trennen

können. Die Trenneinrichtung muss mit einer

Kontaktöffnungsbreite von mindestens 3 mm

33GEBRAUCH WARNUNG! Verletzungs-,

• Entfernen Sie vor dem ersten Gebrauch das

gesamte Verpackungsmaterial, die Aufkleber

und Schutzfolie (falls vorhanden).

• Das Gerät ist für die Verwendung im Haushalt

• Nehmen Sie keine technischen Änderungen am

• Die Lüftungsöffnungen dürfen nicht abgedeckt

• Lassen Sie das Gerät bei Betrieb nicht

• Schalten Sie die Kochzonen nach jedem

• Legen Sie kein Besteck und keine Topfdeckel

auf die Kochzonen. Anderenfalls werden sie

• Bedienen Sie das Gerät nicht mit feuchten oder

nassen Händen oder wenn es mit Wasser in

Kontakt gekommen ist.

• Benutzen Sie das Gerät nicht als Arbeits- oder

• Hat die Geräteoberfläche einen Sprung, trennen

Sie das Gerät umgehend von der

Spannungsversorgung. Dies dient zur

Vermeidung eines Stromschlags.

• Wenn Sie Nahrungsmittel in heißes Öl geben,

kann dieses spritzen.

• Erhitzte Öle und Fette können brennbare

Dämpfe freisetzen. Halten Sie Flammen und

erhitzte Gegenstände beim Kochen mit Fetten

und Ölen von diesen fern.

• Die von sehr heißem Öl freigesetzten Dämpfe

können eine Selbstzündung verursachen.

• Bereits verwendetes Öl kann Lebensmittelreste

enthalten und schon bei niedrigeren

Temperaturen eher einen Brand verursachen als

• Laden Sie keine entflammbaren Produkte oder

Gegenstände, die mit entflammbaren Produkten

benetzt sind, in das Gerät und stellen Sie solche

nicht in die Nähe oder auf das Gerät.

WARNUNG! Das Gerät könnte

• Stellen Sie kein heißes Kochgeschirr auf das

• Stellen Sie keine heißen Pfannen auf die

Glasoberfläche des Kochfeldes.

• Lassen Sie das Kochgeschirr nicht leerkochen.

• Lassen Sie keine Gegenstände oder

Kochgeschirr auf das Gerät fallen. Die

Oberfläche könnte beschädigt werden.

• Schalten Sie die Kochzonen niemals ein, wenn

sich kein Kochgeschirr darauf befindet, oder

wenn das Kochgeschirr leer ist.

• Legen Sie keine Alufolie auf das Gerät.

• Kochgeschirr aus Gusseisen, Aluminium oder

mit beschädigten Böden kann die Glas- bzw.

Glaskeramikoberfläche verkratzen. Heben Sie

das Kochgeschirr stets an, wenn Sie es auf dem

Kochfeld umsetzen möchten.

• Dieses Gerät ist nur zum Kochen bestimmt.

Jeder andere Gebrauch ist als

bestimmungsfremd anzusehen, zum Beispiel

das Beheizen eines Raums.

REINIGUNG UND PFLEGE

• Reinigen Sie das Gerät regelmäßig, um eine

Verschlechterung des Oberflächenmaterials zu

• Schalten Sie das Gerät vor dem Reinigen aus

und lassen Sie es abkühlen.

• Trennen Sie das Gerät vor Wartungsarbeiten

von der Spannungsversorgung.

• Reinigen Sie das Gerät nicht mit Wasserspray

• Reinigen Sie das Gerät mit einem weichen,

feuchten Tuch. Verwenden Sie ausschließlich

Neutralreiniger. Benutzen Sie keine

Scheuermittel, scheuernde

Reinigungsschwämmchen, Lösungsmittel oder

ENTSORGUNG WARNUNG! Verletzungs- und

• Für Informationen zur ordnungsgemäßen

Entsorgung des Geräts wenden Sie sich an die

zuständige kommunale Behörde vor Ort.

• Trennen Sie das Gerät von der

• Schneiden Sie das Netzkabel in der Nähe des

Geräts ab, und entsorgen Sie es.

• Wenden Sie sich zur Reparatur des Geräts an

einen autorisierten Kundendienst.

• Verwenden Sie ausschließlich

Originalersatzteile.

34GERÄTEBESCHREIBUNG KOCHFELDANORDNUNG

Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und akustischen Signale

informieren Sie über die aktiven Funktionen.

EIN/AUS Ein- und Ausschalten des Kochfeldes.

Verriegeln / Kindersicherung Verriegeln/Entriegeln des Bedienfelds.

- Ein- und Ausschalten des äußeren Kreises.

- Kochstufenanzeige Zeigt die Kochstufe an.

- Kochzonen-Anzeigen des

Zeigt an, für welche Kochzone die Zeit eingestellt

- Timer-Anzeige Zeigt die Zeit in Minuten an.

- Ein- und Ausschalten des äußeren Kreises.

- Auswählen der Kochzone.

- Erhöhen oder Verringern der Zeit.

- Einstellen der Kochstufe.

ANZEIGEN DER KOCHSTUFEN Display Beschreibung

Die Kochzone ist ausgeschaltet.

Die Kochzone ist eingeschaltet.

Ankochautomatik ist aktiviert.

Eine Störung ist aufgetreten.

Eine Kochzone ist noch heiß (Restwärme).

Verriegeln/Kindersicherung ist aktiviert.

Abschaltautomatik ist aktiviert.

RESTWÄRMEANZEIGE WARNUNG! Es besteht

Verbrennungsgefahr durch

TÄGLICHER GEBRAUCH WARNUNG! Siehe Kapitel

Sicherheitshinweise.

EIN- UND AUSSCHALTEN Berühren Sie 1 Sekunde lang, um das Kochfeld

ein- oder auszuschalten.

36ABSCHALTAUTOMATIK Mit dieser Funktion wird das Kochfeld in

folgenden Fällen automatisch ausgeschaltet:

• Alle Kochzonen sind ausgeschaltet.

• Nach dem Einschalten des Kochfelds wird keine

• Das Bedienfeld ist mehr als 10 Sekunden mit

verschütteten Lebensmitteln oder einem

Gegenstand bedeckt (Topf, Tuch usw.). Ein

akustisches Signal ertönt und das Kochfeld

schaltet ab. Entfernen Sie den Gegenstand

oder reinigen Sie das Bedienfeld.

• Eine Kochzone wurde nicht ausgeschaltet bzw.

die Kochstufe wurde nicht geändert. Nach einer

Weile leuchtet auf und das Kochfeld

Verhältnis zwischen der Kochstufe und der

Zeit, nach der das Kochfeld ausgeschaltet

EINSTELLEN DER KOCHSTUFE Berühren Sie , um die Kochstufeneinstellung zu

erhöhen. Berühren Sie , um die

Kochstufeneinstellung zu verringern. Berühren Sie

zum Ausschalten der Kochzone und

EIN- UND AUSSCHALTEN DER ÄUSSEREN HEIZKREISE Die Kochflächen können an die Größe des

Kochgeschirrs angepasst werden.

Verwenden Sie das Sensorfeld:

Einschalten des äußeren Heizkreises:

Berühren Sie das Sensorfeld. Die Kontrolllampe

Ausschalten des äußeren Heizkreises:

Berühren Sie das Sensorfeld, bis die Kontrolllampe

ANKOCHAUTOMATIK Durch Einschalten dieser Funktion lässt sich die

erforderliche Kochstufeneinstellung schneller

erzielen. Bei Verwendung der Funktion wird eine

bestimmte Zeit lang die höchste Kochstufe

eingestellt und anschließend auf die erforderliche

Stufe zurückgeschaltet.

Zum Einschalten der Funktion muss

die Kochzone abgekühlt sein.

Einschalten der Funktion für eine Kochzone:

Berühren Sie , bis die erforderliche

Kochstufeneinstellung angezeigt wird. Nach 3

Sekunden leuchtet auf.

Ausschalten der Funktion: Berühren Sie .

TIMER Kurzzeitmesser

Mit dieser Funktion stellen Sie ein, wie lange eine

Kochzone für einen einzelnen Kochvorgang

eingeschaltet bleiben soll.

Stellen Sie zuerst die Kochstufe für die Kochzone

und erst danach die Funktion ein.

Auswählen der Kochzone:Berühren Sie so

oft, bis die Anzeige der gewünschten Kochzone

Einschalten der Funktion oder Ändern der

oder , um die Dauer für

den Timer einzustellen (00 - 99 Minuten). Wenn die

Anzeige der Kochzone langsam blinkt, wird die Zeit

So wird die Restzeit angezeigt: Wählen Sie die

Kochzone mit aus. Die Anzeige der Kochzone

blinkt schneller. Das Display zeigt die Restzeit an.

Ausschalten der Funktion: Wählen Sie die

Kochzone mit und berühren Sie . Die

Restzeit wird auf 00 heruntergezählt. Die Anzeige

der Kochzone erlischt.

Wenn die eingestellte Zeit abgelaufen

ist, ertönt ein Signalton und 00 blinkt.

Die Kochzone wird ausgeschaltet.

Ausschalten des Signaltons: Berühren Sie .

Sie können diese Funktion als Kurzzeit-Wecker

benutzen, wenn das Gerät eingeschaltet ist und die

Kochzonen nicht in Betrieb sind. Das Display zeigt

37Einschalten der Funktion: Berühren Sie .

Berühren Sie oder des Timers, um die Zeit

einzustellen. Wenn die eingestellte Zeit abgelaufen

ist, ertönt ein Signalton und 00 blinkt.

Ausschalten des Signaltons: Berühren Sie

Ausschalten der Funktion: Berühren Sie und

danach . Die Restzeit wird auf 00

Diese Funktion hat keine Auswirkung

auf den Kochzonenbetrieb.

VERRIEGELN Sie können das Bedienfeld sperren, wenn

Kochzonen eingeschaltet sind. So wird verhindert,

dass die Kochstufe versehentlich geändert wird.

Stellen Sie zuerst die Kochstufe ein.

Einschalten der Funktion:Berühren Sie .

leuchtet 4 Sekunden auf.Der Timer bleibt

Ausschalten der Funktion: Berühren Sie

vorherige Kochstufe wird angezeigt.

Diese Funktion wird auch

ausgeschaltet, sobald das Kochfeld

KINDERSICHERUNG Diese Funktion verhindert ein versehentliches

Einschalten des Kochfelds.

Einschalten der Funktion: Schalten Sie das

Kochfeld mit ein. Stellen Sie keine Kochstufe

ein. Berühren Sie 4 Sekunden lang. leuchtet

auf. Schalten Sie das Kochfeld mit aus.

Ausschalten der Funktion: Schalten Sie das

Kochfeld mit ein. Stellen Sie keine Kochstufe

ein. Berühren Sie 4 Sekunden lang. leuchtet

auf. Schalten Sie das Kochfeld mit aus.

Vorübergehendes Ausschalten der Funktion

für einen einzelnen Kochvorgang: Schalten Sie

das Kochfeld mit ein. leuchtet auf. Berühren

Sie 4 Sekunden lang. Stellen Sie die

Kochstufe innerhalb von 10 Sekunden ein.

Das Kochfeld kann jetzt benutzt werden. Wenn Sie

das Kochfeld mit ausschalten, wird diese

Funktion wieder eingeschaltet.

TIPPS UND HINWEISE WARNUNG! Siehe Kapitel

Sicherheitshinweise.

KOCHGESCHIRR Der Boden des Kochgeschirrs sollte

so dick und flach wie möglich sein.

Kochgeschirr aus Stahlemaille oder

mit Aluminium- oder Kupferböden

kann Verfärbungen der

Glaskeramikoberfläche verursachen.

ANWENDUNGSBEISPIELE FÜR DAS GAREN Bei den Angaben in der folgenden

Tabelle handelt es sich um Richtwerte.

Kochstufe Verwendung:

Warmhalten von gegarten Spei-

Legen Sie einen Deckel auf das

38Kochstufe Verwendung:

5 - 25 Gelegentlich umrühren.

2 - 3 Köcheln von Reis und Milchge-

richten, Erhitzen von Fertiggerich-

Mindestens doppelte Menge

Flüssigkeit zum Reis geben,

Milchgerichte nach der Hälfte

3 - 4 Dünsten von Gemüse, Fisch,

Einige Esslöffel Flüssigkeit zuge-

4 - 5 Dampfgaren von Kartoffeln. 20 -

Max. ¼ l Wasser für 750 g Kar-

4 - 5 Kochen größerer Speisemengen,

Eintopfgerichte und Suppen.

Bis zu 3 l Flüssigkeit plus Zuta-

6 - 7 Bei geringer Hitze anbraten:

Nach der Hälfte der Zeit wen-

7 - 8 Braten bei starker Hitze: Rösti,

Lendenstücke, Steaks.

5 - 15 Nach der Hälfte der Zeit wen-

9 Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmor-

braten), Frittieren von Pommes frites.

REINIGUNG UND PFLEGE WARNUNG! Siehe Kapitel

Sicherheitshinweise.

ALLGEMEINE INFORMATIONEN

• Reinigen Sie das Kochfeld nach jedem

• Achten Sie immer darauf, dass der Boden des

Kochgeschirrs sauber ist.

• Kratzer oder dunkle Flecken auf der Oberfläche

beeinträchtigen die Funktionsfähigkeit des

• Verwenden Sie einen Spezialreiniger zur

Reinigung der Kochfeldoberfläche.

• Verwenden Sie einen speziellen

Reinigungsschaber für Glas.

REINIGEN DES KOCHFELDS

• Folgendes muss sofort entfernt werden:

geschmolzener Kunststoff, Plastikfolie, Zucker

bzw. zuckerhaltige Lebensmittel. Andernfalls

können die Verschmutzungen das Kochfeld

beschädigen. Achten Sie darauf, dass sich

niemand Verbrennungen zuzieht. Den speziellen

Reinigungsschaber schräg zur Glasfläche

ansetzen und über die Oberfläche bewegen.

• Folgendes kann nach ausreichender

Abkühlung des Kochfelds entfernt

werden: Kalk- und Wasserränder, Fettspritzer

und metallisch schimmernde Verfärbungen.

Reinigen Sie das Kochfeld mit einem feuchten

Tuch und nicht scheuernden Reinigungsmittel.

Wischen Sie das Kochfeld nach der Reinigung

mit einem weichen Tuch trocken.

• Entfernen Sie metallisch schimmernde

Verfärbungen: Benutzen Sie für die Reinigung

39der Glasoberfläche ein mit einer Lösung aus

Essig und Wasser angefeuchtetes Tuch.

FEHLERSUCHE WARNUNG! Siehe Kapitel

Sicherheitshinweise.

Störung Mögliche Ursache Abhilfe

Das Kochfeld kann nicht einge-

schaltet oder bedient werden.

Das Kochfeld ist nicht oder

nicht ordnungsgemäß an die

Spannungsversorgung ange-

Prüfen Sie, ob das Kochfeld

ordnungsgemäß an die Span-

nungsversorgung angeschlos-

sen ist. Nehmen Sie dazu den

Anschlussplan zu Hilfe.

Die Sicherung ist durchge-

Vergewissern Sie sich, dass

die Sicherung der Grund für

die Störung ist. Brennt die Si-

cherung wiederholt durch,

wenden Sie sich an eine zuge-

lassene Elektrofachkraft.

Schalten Sie das Kochfeld er-

neut ein und stellen Sie inner-

halb von 10 Sekunden die

Zwei oder mehr Sensorfelder

wurden gleichzeitig berührt.

Berühren Sie nur ein Sensor-

Auf dem Bedienfeld befinden

sich Wasser- oder Fettspritzer.

Wischen Sie das Bedienfeld

Ein akustisches Signal ertönt

und das Kochfeld schaltet ab.

Wenn das Kochfeld ausge-

schaltet wird, ertönt ein akusti-

Mindestens ein Sensorfeld

Entfernen Sie den Gegenstand

von den Sensorfeldern.

Das Kochfeld wird ausgeschal-

Sie haben etwas auf das Sen-

Entfernen Sie den Gegenstand

Die Restwärmeanzeige funktio-

Die Kochzone ist nicht heiß, da

sie nur kurze Zeit in Betrieb

War die Kochzone lange ge-

nug eingeschaltet, um heiß zu

sein, wenden Sie sich an den

autorisierten Kundendienst.

Die Ankochautomatik startet

Die Kochzone ist heiß. Lassen Sie die Kochzone lan-

Die höchste Kochstufe ist ein-

Die höchste Kochstufe hat die

gleiche Leistung wie die Funk-

40Störung Mögliche Ursache Abhilfe

Sie haben die Kochstufe auf

Beginnen Sie bei und erhö-

hen Sie nur die Kochstufe.

Der äußere Heizkreis lässt sich

Schalten Sie zuerst den inne-

In der Mehrkreis-Koch-

zone befindet sich ein dunkler

Es ist normal, dass sich in der

Mehrkreis-Kochzone ein dunk-

ler Bereich befindet.

Die Sensorfelder werden heiß. Das Kochgeschirr ist zu groß,

oder Sie haben es zu nahe an

die Bedienelemente gestellt.

Stellen Sie großes Kochge-

schirr nach Möglichkeit auf die

Die Abschaltautomatik hat aus-

Schalten Sie das Kochfeld aus

Die Kindersicherung oder die

Tastensperre ist eingeschaltet.

Siehe Kapitel „Täglicher Ge-

und eine Zahl werden an-

Es ist ein Fehler im Kochfeld

Trennen Sie das Kochfeld eine

Zeit lang vom Stromnetz.

Schalten Sie die Sicherung im

Sicherungskasten der Hausin-

stallation aus. Schalten Sie die

Sicherung wieder ein. Wenn

erneut aufleuchtet, wenden

Sie sich an den autorisierten

E6 leuchtet auf. Die zweite Phase der Strom-

Prüfen Sie, ob das Kochfeld

ordnungsgemäß an die Span-

nungsversorgung angeschlos-

sen ist. Nehmen Sie die Siche-

rung heraus, warten Sie eine

Minute und setzen Sie die Si-

WENN SIE DAS PROBLEM NICHT LÖSEN KÖNNEN...

Wenn Sie das Problem nicht selbst lösen können,

wenden Sie sich an Ihren Händler oder einen

autorisierten Kundendienst. Geben Sie die Daten,

die Sie auf dem Typenschild finden, an. Geben Sie

dabei den dreistelligen Buchstaben-Code für die

Glaskeramik (befindet sich in der Ecke der

Glasfläche) und die angezeigte Fehlermeldung an.

Vergewissern Sie sich, dass Sie das Kochfeld

korrekt bedient haben. Wenn Sie das Gerät falsch

bedient haben, fällt auch während der Garantiezeit

für die Reparatur durch einen Techniker oder

Händler eine Gebühr an. Die Informationen zum

Kundendienst und die Garantiebedingungen finden

Sie im Garantieheft.

41MONTAGE WARNUNG! Siehe Kapitel

Sicherheitshinweise.

VOR DER MONTAGE Notieren Sie vor der Montage des Kochfelds

folgende Daten, die Sie auf dem Typenschild

finden. Das Typenschild ist auf dem Boden des

Kochfelds angebracht.

EINBAU-KOCHFELDER Einbau-Kochfelder dürfen nur nach dem Einbau in

bzw. unter normgerechte, passende

Einbauschränke und Arbeitsplatten betrieben

• Das Kochfeld wird mit einem Anschlusskabel

• Ersetzen Sie ein defektes Netzkabel durch den

Kabeltyp H05V2V2-F, der einer Temperatur von

mindestens 90 °C standhält. Wenden Sie sich

an den Kundendienst vor Ort.

SCHUTZBODEN Falls Sie einen Schutzboden (optionales Zubehör)

verwenden, ist die Schutzmatte direkt unter dem

Gerät nicht nötig. Der Schutzboden ist

möglicherweise in einigen Ländern nicht erhältlich.

Wenden Sie sich an Ihren Händler vor Ort.

Wenn Sie das Kochfeld über einem

Backofen einsetzen, können Sie den

Schutzboden nicht verwenden.

TECHNISCHE DATEN TYPENSCHILD Modell ZEV6646XBA Produkt-Nummer (PNC) 949 492 178 01

Typ 60 HAD 47 AO 220 - 240 V, 50 - 60 Hz

Ser. Nr. 7.0 kW ZANUSSI

43TECHNISCHE DATEN DER KOCHZONEN Kochzone

Nennleistung (höchste Kochstufe)

Durchmesser der Kochzone [mm]

Vorne links 750 / 2200 120 / 210

Hinten links 1200 145

Vorne rechts 1200 145

Hinten rechts 1500 / 2400 170 / 265

Verwenden Sie für optimale Kochergebnisse kein

Kochgeschirr, dessen Durchmesser größer als der

ENERGIEEFFIZIENZ PRODUKTINFORMATIONEN GEMÄSS EU 66/2014

Modellidentifikation ZEV6646XBA Kochfeldtyp Einbau-Kochfeld

Anzahl der Kochzonen 4

Heiztechnologie Kochzone mit

Durchmesser der kreisförmi-

Länge (L) und Breite (B) der

nicht kreisförmigen Kochzone

Hinten rechts L 26,5 cm

Energieverbrauch pro Koch-

Energieverbrauch des Koch-

felds (EC electric hob)

EN 60350-2 - Elektrische Kochgeräte für den

Hausgebrauch - Teil 2: Kochfelder - Verfahren zur

Messung der Gebrauchseigenschaften

ENERGIE SPAREN Beachten Sie folgende Tipps, um beim täglichen

Kochen Energie zu sparen.

• Wenn Sie Wasser erwärmen, verwenden Sie

nur die benötigte Menge.

• Decken Sie Kochgeschirr, wenn möglich, mit

• Stellen Sie Kochgeschirr auf die Kochzone,

bevor Sie sie einschalten.

• Der Boden des Kochgeschirrs sollte denselben

Durchmesser wie die Kochzone haben.

• Stellen Sie kleineres Kochgeschirr auf die

kleineren Kochzonen.

• Stellen Sie das Kochgeschirr mittig auf die

• Nutzen Sie die Restwärme, um die Speisen

warm zu halten oder zu schmelzen.

44UMWELTTIPPS Recyceln Sie Materialien mit dem Symbol .

Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern. Recyceln Sie

zum Umwelt- und Gesundheitsschutz elektrische

und elektronische Geräte. Entsorgen Sie Geräte

mit diesem Symbol nicht mit dem Hausmüll.

Bringen Sie das Gerät zu Ihrer örtlichen

Sammelstelle oder wenden Sie sich an Ihr
