BEDIENUNGSANLEITUNG ZRT 16 JA ZANUSSI

Technische gegevens 7

EELLEECCTTRROOLLUUXX HHOOMMEE PPRROODDUUCCTTSS BBEELLGGIIUUMM BBeerrggeennsseesstteeeennwweegg,, 771199 -- 11550022 LLEEMMBBEEEEKK TTééll.. 0022..3366330044444424

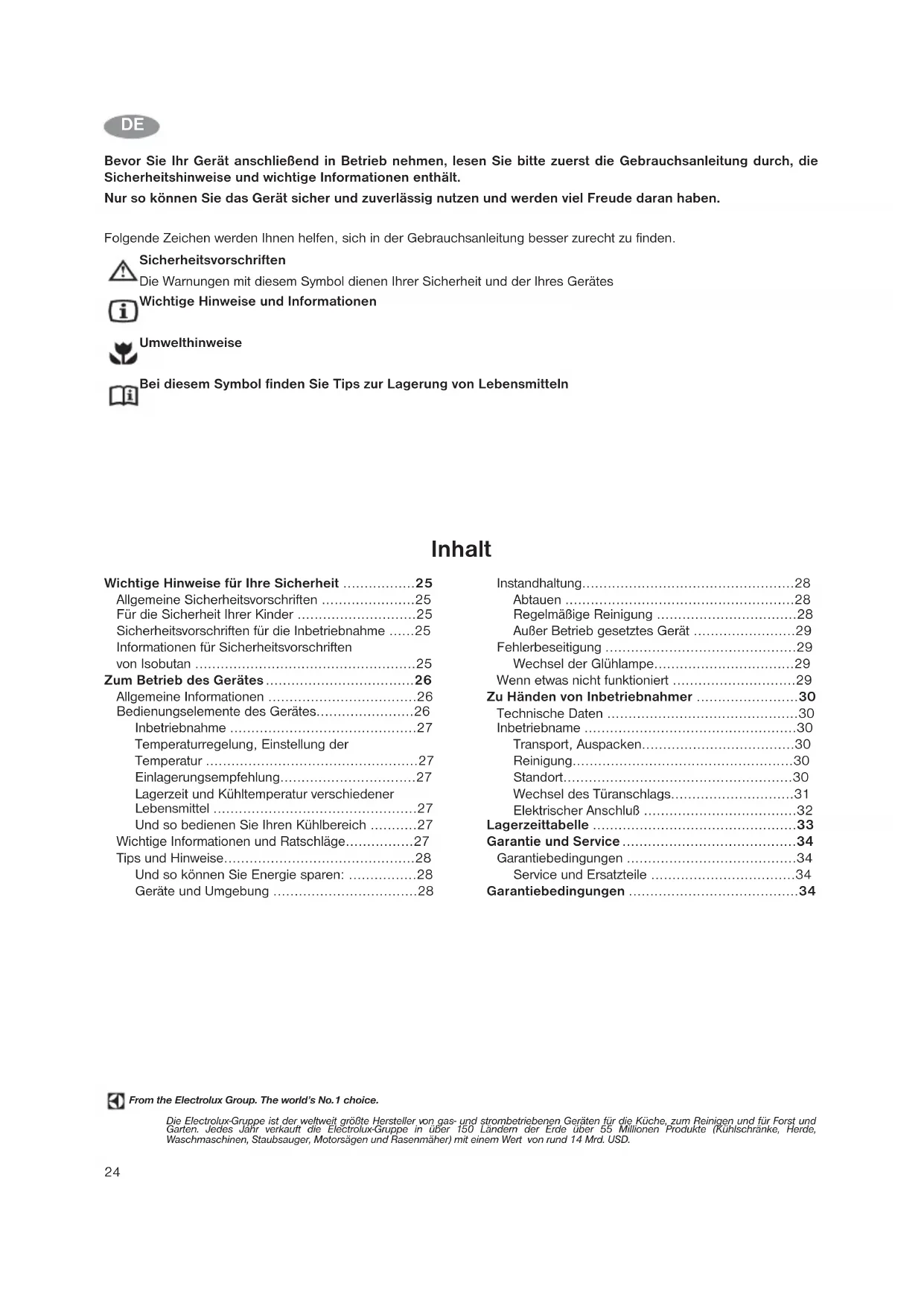

DE Bevor Sie Ihr Gerät anschließend in Betrieb nehmen, lesen Sie bitte zuerst die Gebrauchsanleitung durch, die

Sicherheitshinweise und wichtige Informationen enthält.

Nur so können Sie das Gerät sicher und zuverlässig nutzen und werden viel Freude daran haben.

Folgende Zeichen werden Ihnen helfen, sich in der Gebrauchsanleitung besser zurecht zu finden.

Sicherheitsvorschriften

Die Warnungen mit diesem Symbol dienen Ihrer Sicherheit und der Ihres Gerätes

Wichtige Hinweise und Informationen

Bei diesem Symbol finden Sie Tips zur Lagerung von Lebensmitteln

From the Electrolux Group. The world’s No.1 choice.

Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und

Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde,

Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD.

Wichtige Hinweise für Ihre Sicherheit 25

Allgemeine Sicherheitsvorschriften 25

Für die Sicherheit Ihrer Kinder 25

Sicherheitsvorschriften für die Inbetriebnahme 25

Informationen für Sicherheitsvorschriften

Zum Betrieb des Gerätes 26

Allgemeine Informationen 26

Bedienungselemente des Gerätes26

Temperaturregelung, Einstellung der

Einlagerungsempfehlung27

Lagerzeit und Kühltemperatur verschiedener

Und so bedienen Sie Ihren Kühlbereich 27

Wichtige Informationen und Ratschläge27

Und so können Sie Energie sparen: 28

Geräte und Umgebung 28

Regelmäßige Reinigung 28

Außer Betrieb gesetztes Gerät 29

Fehlerbeseitigung 29

Wechsel der Glühlampe29

Wenn etwas nicht funktioniert 29

Zu Händen von Inbetriebnahmer 30

Wechsel des Türanschlags31

Elektrischer Anschluß 32

Garantie und Service 34

Garantiebedingungen 34

Service und Ersatzteile 34

Garantiebedingungen 34Für die Sicherheit Ihrer Kinder

Ihre Kinder sollten nicht mit den Klebebändern und

Verpackungsmaterialien des Gerätes spielen, da

Lebensgefahr durch Ersticken besteht!

Das Gerät sollte ausschließlich von Erwachsenen

bedient werden. Achten Sie darauf, daß Ihre Kinder

mit dem Gerät oder dessen Bedienungselementen

Sollte das Gerät am Ende seine Lebensdauer außer

Betrieb gesetzt werden, so ziehen Sie den

Netzstecker aus der Steckdose, trennen Sie das

Anschlußkabel durch (möglichst nah am Gerät) und

montieren Sie die Tür ab. Dadurch verhindern Sie,

daß sich spielende Kinder selbst einsperren oder

einen Stromschlag erleiden.

Sicherheitsvorschriften für die

Stellen Sie das Gerät mit der Rückseite an die Wand.

Die Wärme abgebenden Teile (Kompressor und

Verflüssiger) sollen die Wand nicht berühren.

Bevor Sie das Gerät verschieben, sollte der

Netzstecker aus in der Steckdose genommen sein.

Beim Aufstellen des Gerätes achten Sie darauf, daß

es nicht auf das Anschlußkabel gestellt wird.

Achten Sie auf ausreichende Belüftung des Gerätes.

Nicht ausreichende Belüftung hätte eine Erwärmung

des Gerätes zufolge. Um Ihrem Gerät die erforder-

liche Belüftung zu sichern, befolgen Sie bitte die

Hinweise für die „Inbetriebnahme des Gerätes”.

Sicherheitsvorschriften von Isobutan

Ihr Gerät enthält im Kältekreislauf Isobutan (R 600a);

bei diesem Stoff besteht Feuer- und

Belüftungsöffnungen der Geräteverkleidung oder des

Aufbaus von Einbaumöbeln nicht verschließen.

Zum Beschleunigen der Abtauung keine anderen

mechanischen Einrichtungen oder sonstige kün-

stlichen Mittel als die vom Hersteller empfohlenen

Kühlkreislauf nicht beschädigen.

Keine elektrischen Geräte innerhalb des

Lebensmittellagerraumes betreiben, die nicht vom

Hersteller freigegeben sind.

Um Personen- und Sachschäden zu vermeiden,

halten Sie sich an die Sicherheitsvorschriften

der Gebrauchs-anleitung. Für Schäden infolge von

Nichtbeachtung dieser Vorschriften haftet der

DE Wichtige Hinweise für Ihre Sicherheit

Sicherheitsvorschriften

Sollten Sie Ihr Gerät einmal weitergeben wollen,

vergessen Sie bitte nicht, die Gebrauchsanleitungen

Sie haben ein Gerät für den Haushalt erworben, und

es sollte auch nur zur Lagerung von Lebensmitteln

Wartungen und Reparaturen (einschließlich

Verbesserung und Austausch der Netzleitung)

nur durch eine autorisierte Werkstatt durch-

führen lassen. Für Reparaturen dürfen nur Original-

Ersatzteile benutzt werden, anderenfalls könnte Ihr

Gerät beschädigt oder Sie selbst verletzt werden.

Das Gerät steht nicht unter Spannung, wenn Sie den

Netzstecker aus der Steckdose ziehen. Ziehen Sie

deshalb vor Reparaturen, Reinigungen den

Netzstecker aus der Steckdose. Nicht am

Anschlußkabel ziehen, um das Gerät vom Netz zu

trennen! Wenn die Steckdose schwer zu erreichen

ist, schalten Sie das Stromnetz ab (Sicherung her-

Es ist verboten, das Netzkabel zu verlängern!

Bitte prüfen, dass das Netzkabel nicht von der

Geräterückseite eingeklemmt und beschädigt

wird. Ein beschädigtes Netzkabel kann über-

hitzen und einen Brand verursachen.

- Keine schweren Gegenstände bzw. das Gerät

selbst auf das Netzkabel stellen. Kurzschluss- und

Den Netzstecker nie am Kabel aus der

Steckdose ziehen, besonders wenn das Gerät

aus der Nische gezogen wurde. Eine

- Netzkabels kann Kurzschluss, Feuer und/oder

Stromschlag verursachen.

Ein beschädigtes Netzkabel muß durch eine

qualifizierte Fachkraft oder vom Kundendienst

- Den Netzstecker niemals in eine lockere oder

beschädigte Steckdose stecken. Stromschlag-

Ohne die Abdeckblende der Innenbeleuchtung darf

das Gerät nicht in Betrieb genommen werden!

Die Innenwände sind kratzempfindlich, deshalb soll-

ten Sie beim Reinigen nie Eiskratzer oder andere

spitze Gegenstände benutzen.

Achten Sie darauf, daß keine Flüssigkeiten mit dem

Temperaturregler, bzw. der Beleuchtungsarmatur in

Bewahren Sie keine heißen Töpfe in unmittelbarer

Nähe der Kunststoffteile des Gerätes auf.

Lagern Sie keine entflammbaren Gase und

Flüssigkeiten im Gerät, es besteht Explosionsgefahr.

Kontrollieren und reinigen Sie bitte regelmäßig den

Tauwasserablauf - einen Hinweis hierzu finden Sie

auch im Inneren des Gerätes - sonst könnte im Falle

einer Verstopfung das angesammelte Wasser zu einer

vorzeitigen Funktionsstörung des Gerätes führen.26

DE Zum Betrieb des Gerätes

Allgemeine Informationen

Sie haben einen Kühlschrank ohne Gefrierfach erwor-

ben. Dementsprechend ist Ihr Gerät für Lagerung von

gekühlten Lebensmittel, nicht aber für die Aufbewahrung

von Tiefkühlkost und zur Eiswürfelzubereitung geeignet.

Das Gerät entspricht den Normen der auf dem

Typenschild angegebenen Klimaklasse unter

Berücksichtigung der dort aufgeführten Temperatur.

Bedienungselemente des Gerätes

5. Verstellbare Füße

7. Beleuchtungsarmatur

13. Belüftungsgitter

16. KompressorLagerzeit und Kühltemperatur ver-

schiedener Lebensmittel

Informationen über die Lagerzeit entnehmen Sie bitte der

Tabelle „Lagerzeit” am Ende der Gebrauchsanleitung.

Da die Lagerzeit in erster Linie von der Frische der

gekühlten Lebensmittel bzw. seiner vorherigen

Behandlung abhängt, ist sie in diesem Rahmen nicht ein-

deutig zu bestimmen. Deshalb sind die angegebenen

Daten lediglich als Orientierungspunkte zu verstehen.

Wenn Sie die gekauften tiefgekühlten Lebensmittel nicht

sofort aufbrauchen, können Sie sie zum Auftauen einen

Tag lang im Kühlbereich dieses Types lagern.

Aufgetaute oder angetaute Produkte sind zum erneuten

Einfrieren nicht geeignet. Solche Produkte sollten Sie

möglichst schnell aufbrauchen.

Und so bedienen Sie Ihren

Die Luft im Kühlbereich muß ausreichend

zirkulieren können, um entsprechend zu kühlen.

Decken Sie bitte deshalb die Gitterablagen mit Papier

oder einem Tablett o. ä. auf keinen Fall ab.

Lassen Sie heiße Speisen vor dem Einlegen in

den Kühlbereich auf Zimmertemperatur

abkühlen, um unnötige Reif- und Eisschichtbildung

Verpacken Sie angebrochene Lebensmittel in

geeigneten Verpackungsfolien oder Behälter.

So bleiben Aroma und Frische besser erhalten. Das

Gemüse kann so z.B. mehrere Tage seine

Feuchtigkeit bewahren und trocknet nicht aus.

Wichtige Informationen und

Wir machen Sie darauf aufmerksam, daß die Ab

lagegitter und die Türregale im Gerät höhenverstell-

bar sind. Beim Öffnen der Tür in einem 90° Winkel lassen

sich die Ablagegitter herausziehen und in der gewünscht-

en Höhe wieder einsetzen.

Legen Sie das beiliegende Zubehör in den Kühlschrank

und stecken Sie den Netzstecker in die geerdete

Mit dem Temperaturregler, der sich auf der rechten Seite

des normalen Kühlbereiches befindet, können Sie die

Temperatur einstellen, indem Sie den Regler im

Uhrzeigersinn drehen. (Siehe nachstehende Abbildung).

In der Position „0” befindet sich das Gerät außer Betrieb.

Bitte lesen Sie hierzu auch den nächsten Abschnitt.

Temperaturregelung, Einstellung der

Das Kühlaggregat muß nicht ununterbrochen laufen.

Wenn die Temperatur den eingestellten Wert erreicht hat,

schaltet der Thermostat es automatisch ab und später

dann wieder ein, die gewünschten Temperaturen werden

Je größer die Zahlen werden, desto intensiver wird die

Wird der Temperaturreglerknopf auf Stufe „3” eingestellt,

so wird im Kühlbereich automatisch eine Temperatur von

+5 °C bzw. eine niedrigere Temperatur erreicht. Eine

solche Einstellung (Stufe „3”) genügt i.d.R. den

alltäglichen Ansprüchen.

Außer von der eingestellten Temperatur und der

Außentemperatur wird die Temperatur im Gefrierschrank

auch von der Menge der eingelagerten Lebensmittel

sowie der Häufigkeit des Türöffnens beeinflußt.

In Höchsteinstellung des Temperaturreglers (Stufe

„5”) - z.B. bei hohen Außentemperaturen - kann das

Kühlaggregat ununterbrochen laufen. Dadurh wird das

Gerät nicht beschädigt.

Einlagerungsempfehlung

Bei Einlagerung verschiedener Lebensmittel beachten

Sie bitte die nebenstehende Abbildung:

1. Desserts, Torten, fertige Speisen, Lebensmittel im

Behälter, frisches Fleisch, Aufschnitt, Getränke

2. Milch, Milchprodukte, Lebensmittel im Behälter

3. Obst, Gemüse, Salat

7. Kleine Flaschen, Getränke

8. Große Flaschen, Getränke

DEDas Wasser sammelt sich im Sammelbehälter, läuft durch

den Tauwasserablauf über die Tauwasserabführung in die

Auffangschale (auf dem Kompressor) und verdunstet dort

durch die Wärme des Kompressors.

Kontrollieren und reinigen Sie bitte den

Tauwasserablauf regelmäßig, sonst könnte im

Falle einer Verstopfung das angesammelte Wasser in

die Isolierung gelangen und somit zu einer vorzeiti-

gen Funktionsstörungen des Gerätes führen.

Verwenden Sie beim Reinigen des Tauwasserablaufes

das mitgelieferte und auch in der Abb. dargestellte

Reinigungsgerät. Bewahren Sie es am Tauwasserablauf

Überzeugen Sie sich gelegentlich davon, daß der

Tauwasserablauf nicht verstopft ist.

Ein typisches Beispiel für die Verstopfung der

Tauwasserabführung besteht darin, daß in Papier ver-

packte Lebensmittel mit der Rückwand des

Kühlbereiches in Berührung kommen und dort festfrieren.

Beim Herausnehmen des Lebensmittels kann das Papier

in die Tauwasserabführung gelangen und dadurch einen

Verstopfung verursachen.

Gehen Sie deshalb bitte beim Einlegen von in Papier ver-

packte Lebensmittel aus den eben ernannten Gründen

Bei voller Auslastung (z.B. bei Hitze) läuft der

Kühlschrank ununterbrochen, während dieser Zeit

ist die Abtauvollautomatik unwirksam.

Nach dem Abtauen sind Reif- und Eisflecken auf der

Rückseite des Kühlschrankes nicht unüblich.

Regelmäßige Reinigung

Zweckmäßig ist es, den Kühlbereich alle 3-4 Wochen zu

Verwenden Sie bei der Reinigung bitte keine

Scheuermilch oder Seife.

Nachdem Sie das Gerät vom Netz getrennt haben

(Netzstecker aus der Steckdose ziehen), waschen Sie es

mit lauwarmem Wasser aus und wischen Sie es gut trock-

Die Türdichtung waschen Sie am besten mit klarem

In diesem Abschnitt erhalten Sie nützliche Hinweise zur

Einsparung von Energie sowie zum Umweltschutz.

Und so können Sie Energie

Standorte im Bereich direkter Sonneneinstrahlung

und Heizungsquellen sind zu vermeiden.

Achten Sie auf die ausreichende Belüftung des

Kompressors und Verflüssigers.

Verpacken Sie die Lebensmittel in luftdichtem

Material, um unnötige Reif- und Eisschichtbildung zu

Vermeiden Sie unnötiges und zu langes Öffnen der

Legen Sie die Lebensmittel nur verpackt in das Gerät.

Lassen Sie die heißen Speisen vor dem Einlegen auf

Zimmertemperatur abkühlen.

Um hohe Leistung bei niedrigen Energieverbrauch zu

erzielen, muß der Verflüssiger regelmäßig gereinigt

Sie haben ein Gerät erworben, dessen Kälte- und

Isolierkreislauf umweltverträglich ist und somit die

Ozonschicht der Erde in keinerlei Weise beschädigt.

Sollte Ihr Gerät am Ende seiner Lebensdauer aus Ihrem

Haushalt entfernt werden, nehmen

Spermüllannahmestellen Ihr Gerät entgegen, und entsor-

gen bzw. wiederverwerten seine verschiedene Teile

Informationen über Spermüllannahmestellen erhalten Sie

bei den städtischen Ämtern.

Die wiederverwendbaren Teile des Gerätes sind mit

diesem Zeichen gekennzeichnet.

Nach einer bestimmten Betriebszeit kann sich im

Kühlraum des Gerätes eine Reif- bzw. Eischicht bilden.

Diese Reif- und Eisschicht wirkt isolierend, die

Kälteabgabe wird dadurch erschwert, was zur erhöhten

Temperatur der Kühlräume führen kann und den

Stromverbrauch ansteigen läßt.

Bei diesem Typ besitzt der Kühlbereich eine

Abtauvollautomatik. Damit entfällt ein Abtauen des

Der Temperaturregler unterbricht immer wieder den

Kompressor - während dieser Zeit wird der Kühlprozeß

unterbrochen - die Innentemperatur steigt und somit erfol-

Nach dem Abtauen aktiviert der Temperaturregler den

DENach der Reinigung können Sie den Netzstecker wieder

in die Steckdose stecken.

Ein- bis zweimal jährlich sollten Sie auf der Rückseite des

Kühlschrankes den Staubbelag am Kondensator entfer-

nen und die Auffangschale auf dem Kompressor sauber

Außer Betrieb gesetztes Gerät

Sollten Sie Ihr Gerät längere Zeit nicht brauchen, gehen

Trennen Sie das Gerät vom Netz.

Nehmen Sie die Lebensmittel heraus.

Reinigen Sie das Gerät auf die eben geschilderte Weise.

Lassen Sie die Türen offen, um Geruchsbildung zu ver-

Wechsel der Glühlampe

Wenn die Glühlampe defekt ist, können Sie diese leicht

Ziehen Sie den Netzstecker aus der Steckdose.

DE Klicken Sie die Abdeckung der Beleuchtung in der

oberen Pfeilrichtung raus, und entfernen Sie diese in der

unteren Pfeilrichtung. Nun können Sie die defekte

Glühlampe ersetzen. (Typ: Mignon 322, 230 V, 15 W,

Setzen Sie die Abdeckung der Glühlampe zurück, und

stecken Sie den Netzstecker in die Steckdose.

Eine defekte Innenbeleuchtung beeinträchtigt die

Funktionsfähigkeit des Gerätes nicht.

Wenn etwas nicht funktioniert

Bei allen elektrischen Geräten können Störungen

auftreten, zu deren Beseitigung Sie nicht unbedingt den

Kundendienst benötigen. In der nächsten Tabelle wollen

wir Ihnen über diese Störungen ein paar Hinweise geben,

damit Sie von überflüssigen Reparaturkosten verschont

Wir machen Sie darauf aufmerksam, daß bei jedem arbei-

tenden Kompressor-Aggregat Geräusche auftreten, die

teils vom laufenden Motor, teils vom Kältemittel, das durch

die Rohre strömt, herrühren. Das ist kein Fehler, sondern

ein Zeichen der normalen Funktion.

Wir möchten Sie noch einmal darauf hinweisen, daß

das Kühlaggregat nicht ununterbrochen laufen

muß. Wenn der Thermostat es also abschaltet, und das

Kälteaggregat nicht in Betrieb ist, so bleibt die

Stromversorgung dennoch gewährleistet. Berühren Sie

nicht die stromführen den Teile des Gerätes solange Ihr

Gerät an das Stromnetz angeschlossen ist!

Das Gerät kühlt nicht

Kühlraum ist zu kalt.

Das Gerät kühlt über-

Das Gerät ist zu laut.

Der Temperaturregler ist falsch eingestellt.

(Eingestellte Wert ist zu niedrig.)

Zu große Menge Frischware wurde auf einmal ein-

Warme Speisen wurden eingelegt.

Tür ist nicht richtig fest verschlossen.

Zirkulation der inneren kalten Luft ist nicht gesichert.

Kühltemperatur ist falsch eingestellt. (Eingestellter

Netzstecker steckt nicht richtig in der Steckdose.

Steckdose steht nicht unter Spannung.

Temperaturregler ist auf „0” eingestellt.

Gerät steht nicht fest und eben.

Nehmen Sie eine höhere Einstellung am

Lagern Sie kleinere Mengen ein.

Lassen Sie die warmen Speisen vor dem

Einlagern auf Zimmertemperatur abkühlen.

Kontrollieren Sie, ob die Tür richtig geschlossen

Sichern Sie die freie Luftzirkulation.

Nehmen Sie eine niedrigere Einstellung.

Kontrollieren Sie, ob der Netzstecker richtig in der

Kontrollieren Sie, ob die Steckdose unter

Überprüfen Sie den eingestellten Wert am

Kontrollieren Sie, ob das Gerät stabil auf den

Boden steht (alle vier Füße fest am Boden).Inbetriebnahme

Transport, Auspacken Das Gerät sollte stehend und in Originalverpackungtransportiert werden.Nach jedem Transport muß das Gerät zur Beruhigung desKältekreislaufes ca. 2 Stunden ruhig stehen, bevor eseingeschaltet wird.Prüfen Sie zunächst, ob das Gerät unbeschädigtangeliefert wurde. Sollten Sie Schäden feststellen,benachrichtigen Sie umgehend den Händler, bei dem Siedas Gerät gekauft haben. In diesem Falle bewahren Siedas Verpackungsmaterial auf. Reinigung Entfernen Sie alle Klebebänder, die die Zubehörteile desGerätes gegen Verrutschen gesichert haben.Das Geräteinnere und alle Zubehörteile mit lauwarmemWasser reinigen, dem ein mildes Reinigungsmittel zuge-setzt werden kann. Benutzen Sie einen weichen Lappen.Nach der Reinigung wischen Sie das Geräteinnere trock- en.

Standort Die Umgebungstemperatur hat eine Auswirkung auf denEnergieverbrauch und die einwandfreie Funktion desKühlgerätes.Bei der Standortwahl sollten Sie darauf achten, das Gerätin einem Raum mit einer Umgebungstemperatur inBetrieb zu setzen die seiner Klimaklasse entspricht. DieKlimaklasse ist dem Typenschild zu entnehmen.Klimaklasse UmgebungstemperaturSN +10 ... +32 °CN +16 ... +32 °CST +18 ... +38 °CSinkt die Raumtemperatur unter die untere Grenze, kannein ungewünschter Temperaturanstieg im Kühlbereicherfolgen.Steigt die Raumtemperatur über die obere Grenze, schal-tet sich der Kompressor für längere Zeit ein, dies kann zuFunktionsstörungen bei der Abtauvoll-automatik führen,und es kann ein Temperaturanstieg im Kühlbereichentstehen bzw. der Energieverbrauch erhöht werden.Das Gerät soll waagerecht auf dem Boden stehen. Dieserreichen Sie mit den 2 verstellbaren Füßen (1) (vorneunten). Zu den Füßen gehört jeweils eine Distanzscheibe(2). Diese Scheiben können auch entfernt werden, wennes die Positionierung erfordert.Standorte für das Kühlgerät im Bereich direkterSonneneinstrahlung oder unmittelbar neben einem Ofen,Herd oder Heizungskörper sind zu vermeiden.Wenn die Räumlichkeit dies nicht zuläßt, sollten Sie dieMindestabstände zu solchen Geräten einhalten:zu Gas- und Elektroherden 3 cmKann dieser Abstand nicht eingehalten werden, mußeine 0,5 - 1 cm dicke nicht brennbare Isolierplattedazwischen gestellt werden.zu Öl- und Kohleherden 30 cmDas Kühlgerät ist so gefertigt, daß es bis zum Anschlag andie Wand gestellt werden kann. 30

DE Zu Händen von Inbetriebnahmer

Technische Daten Model/TypBruttoinhalt (L)Nettoinhalt (L)Breite (mm)Höhe (mm)Tiefe (mm)Energieverbrauch (kWh/24Std)(kWh/Jahr)EnergieeffizienzklasseMaximale Leistungsaufnahme (W)Gewicht (kg)ZRT 16 JC (TTI 160 C)Kühlbereich: 159Kühlbereich: 148 550

1Beim Aufstellen müssen die Mindestabstände

eingehalten werden. (siehe Abb.)

A: Wenn das Kühlgerät unter einen Hängeschrank

B: Wenn das Kühlgerät „frei” steht

Wechsel des Türanschlags

Wenn der Türanschlag aus räumlichen Gründen gewech-

selt werden muß, so besteht die Möglichkeit, den

Türanschlag auf die linke Seite zu montieren.

Der Türanschlag ist vom Werk aus rechtsseitig montiert.

Gehen Sie bitte in der Reihenfolge der nachstehenden

Beschreibung und Abbildungen vor:

Stellen sie sicher daß das Gerät vom Netz getrennt ist

(Netzstecker aus der Steckdose ziehen).

Kippen Sie das Gerät vorsichtig nach hinten, achten

Sie aber darauf, daß der Kompressor den Boden

nicht berührt. Nehmen Sie sich am besten eine

zweite Person zu Hilfe, die das Gerät festhält.

Schrauben Sie die verstellbaren Füße (2 Stück) ab,

und entfernen Sie die untere Halterung, indem Sie

die 3 Schrauben auf der einen Seite und die 1

Schraube auf der anderen Seite abschrauben.

Setzen Sie den Bolzen in das Scharnier in der

DE Befestigen Sie die Halterung an der anderen Seite,

achten Sie aber darauf, daß die Tür sich nicht

Schrauben Sie die 1 Schraube auf der anderen Seite

in die frei gewordene Stelle, und befestigen Sie die 2

Füße. Jetzt können Sie das Gerät aufstellen.

Um das obere Scharnier umzusetzen, müssen Sie

den Kunststoffdeckel entfernen. Dies können Sie tun,

indem Sie, die beiden Schrauben, durch die der

Deckel befestigt ist, auf der Rückseite des Gerätes

Schieben Sie nun den Deckel nach hinten, und

Schrauben Sie die Schrauben (2 Stück) der oberen

Danach müssen Sie den Bolzen in der Pfeilrichtung

Setzen Sie das Scharnier auf die andere Seite ein,

achten Sie aber darauf, daß die Tür sich nicht

Jetzt können Sie den Deckel wieder ansetzen und

nach vorne schieben.Befestigen Sie ihn mit den 2 Schrauben auf der

Rückseite des Gerätes.

Setzen Sie den Türgriff um, und die Blindstopfen auf

der gegenüberliegenden Seite auch.

Positionieren Sie nun das Gerät, richten Sie es

waagerecht aus, und schließen Sie es an.

Sie können diesen Türwechsel auch von Fachleuten

durchführen lassen. Benachrichtigen Sie bitte die näch-

ste Kundendienststelle. Die entstehenden Kosten sind

von Ihnen zu übernehmen.

Elektrischer Anschluß

Das Gerät kann nur an ein, mit einer 230 V Nennspannung und 50 Hz Nennfrequenz versehenes

Netz mit Wechselspannung angeschlossen werden.

Das Gerät muß an eine vorschriftsmäßig installierte

Schutzkontaktsteckdose angeschlossen werden.

Lassen Sie sich gegebenenfalls - von einem quali-

fizierten - Elektriker in der Nähe des Kühlschrankes

eine Schutzkontaktsteckdose vorschriftsmäßig

installieren zu lassen.

Dieses Gerät entspricht der EG-Richtlinie

73/23 EWG - 73/02/19 - und Elektromagnetische

89/336 EWG - 89/05/03 in der jeweils aktuellen

Dauer und Art der Lagerung frischer Lebensmittel im Kühlschrank

x Mögliche Lagerzeit (bezieht sich nur auf vollkommen frische Ware)

Lebensmittel Lagerzeit in Tagen Art der Verpackung

Rohes Fleisch XX x x x Gefrierbeutel, luftdicht verpacken

Fleisch (gekocht) XX X x x x Frischhaltebox

Fleisch (gebraten) XX X x x Frischhaltebox

Hackfleisch (roh) X Frischhaltebox

Hackfleisch (gebraten) XX x x Frischhaltebox

Aufschnitt, Bockwurst XX x x Beutel, Klarsichtsfolie

Fisch (frisch) X x x Beutel, luftdicht verpacken

Fisch (gekocht) XX x x Frischhaltebox

Fisch (gebraten) XX x x x Frischhaltebox

Fischkonserven, angebrochen X x x Frischhaltebox

Hähnchenteile, frisch XX X x x x Beutel, luftdicht verpacken

Hähnchen, gebraten XX X x x x Frischhaltebox

Hühnerteile, frisch XX x x x Beutel, luftdicht verpacken

Huhn, gekocht XX x x x Frischhaltebox

Gänse-, Ententeile, frisch XX X x x x Beutel, luftdicht verpacken

Gans, Ente gebraten XX X X x x x Frischhaltebox

Butter, nicht angebrochen XX X XX X Xin Originalverpackung

Butter, bereits angebrochen XX x x x x x in Originalverpackung

Milch (Tüte) XX X x x in Originalverpackung

Saure Sahne o.ä. XX X X x x x in Becher

Weichkäse XX X X x x x Beutel

(z.B. Erdbeere, Himbeere) XX X x x Beutel

Sonstiges Obst XX X X x x x Beutel

Angebrochene Obstkonserve XX X x x Frischhaltebox

Desserts, Torten XX x x FrischhalteboxHier finden Sie alle wichtige Angaben zum Gerät (Typen-,

Modellbezeichnung, Herstellnummer usw.)

Tragen Sie bitte die Daten vom Typenschild hier ein:

4. Bedingung für die Gewährung der Garantieleistung

ist, dass der Kunde die Kaufbelege mit dem Kauf-

und/oder Übergabedatum vorlegt.

5. Die Garantie greift nicht, wenn Schäden an empfind-

lichen Bestandteilen, wie z.B. Glas (Glaskeramik),

Kunststoffen oder Gummi, auf unsachgemäßen

Gebrauch zurückzuführen sind.

6. Eine Inanspruchnahme der Garantie ist nicht

möglich bei kleinen Veränderungen ohne

Auswirkungen auf Gesamtwert und -stabilität des

7. Die Garantieverpflichtung erlischt, wenn der Defekt

auf eine der folgenden Ursachen zurückzuführen ist:

eine chemische oder elektrochemische

Reaktion infolge von Wassereinwirkung,

allgemein anomale Umweltbedingungen,

unsachgemäße Betriebsbedingungen,

Kontakt mit aggressiven Substanzen.

8. Die Garantie erstreckt sich nicht auf außerhalb

unseres Verantwortungsbereichs auftretende

Transportschäden. Auch Schäden infolge

unsachgemäßer Aufstellung oder Installation, man-

gelnder Wartung, oder Nicht-Beachtung der

Aufstellungs- und Installationshinweise sind durch

die Garantie nicht gedeckt.

9. Durch die Garantie nicht gedeckt sind ferner Defekte

infolge von Reparaturen oder Eingriffen durch nicht-

qualifizierte oder nicht-kompetente Personen, oder

infolge des Einbaus von nicht-originalen Zubehör-

10. Leicht zu transportierende Geräte müssen beim

Kundendienst abgegeben bzw. dorthin geschickt

werden. Heimkundendienst kommt nur bei großen

Geräten oder bei Einbaugeräten in Frage.

DE Garantie und Service

Der Hersteller hält sich Änderungen des Produktes vor.

Service und Ersatzteile

Bei Störungen am Gerät benachrichtigen Sie bitte umge-

hend die nächste Kundendienststelle.

Ihr Gerät kann aufgrund seines Typenschildes identifiziert

Das Typenschild befindet sich links unten im Kühlbereich

Unsere Geräte werden mit größter Sorgfalt hergestellt.

Trotzdem kann es einmal zu einem Defekt kommen.

Unser Kundendienst übernimmt auf Anfrage gerne die

Reparatur, und zwar sowohl während des

Garantiezeitraums als auch danach. So ist gewährleistet,

dass ein Defekt nicht zu einer Verkürzung der

Lebensdauer des Geräts führt.

Die vorliegenden Garantiebedingungen beruhen auf der

Richtlinie der Europäischen Union 99/44/EG sowie den

Bestimmungen des Bürgerlichen Gesetzbuches. Die

dem Kunden aufgrund dieser Gesetze zustehenden

Rechte können durch die vorliegenden

Garantiebedingungen nicht geändert werden.

Diese Garantiebedingungen ziehen keine Einschränkung

der Garantieverpflichtungen des Verkäufers gegenüber

dem Endbenutzer nach sich. Die Garantie für das Gerät

erfolgt im Rahmen und unter Beachtung folgender

1. Bei Beachtung der in den Absätzen 2 bis 15

niedergelegten Bestimmungen beheben wir

kostenlos jeden Defekt, der während eines

Zeitraums von 24 Monaten ab dem Datum der

Übergabe des Geräts an den ersten Endkunden

Diese Garantiebedingungen gelten nicht im Falle einer

Nutzung des Geräts zu gewerblichen oder vergle-

2. Die Garantieleistung zielt auf eine

Wiederherstellung des Gerätezustands vor dem

Auftreten des Defekts ab. Die defekten

Bestandteile werden ausgetauscht oder repariert.

Kostenlos ausgetauschte Bestandteile gehen in

unser Eigentum über.

3. Um schwereren Schäden vorzubeugen, müssen wir

über den Defekt unverzüglich in Kenntnis gesetzt

werden.11. Bei Einbau- oder Unterbaugeräten sowie bei

Geräten, die derart befestigt oder aufgehängt sind,

dass für den Aus- und Wiedereinbau in die betref-

fende Einbaunische mehr als eine halbe Stunde

erforderlich ist, werden die anfallenden

Zusatzleistungen in Rechnung gestellt. Etwaige

Schäden infolge derartiger Aus- und

Wiedereinbauarbeiten gehen zu Lasten des

12. Wenn während des Garantiezeitraums eine wieder-

holte Reparatur ein und desselben Defekts zu

keinem befriedigenden Ergebnis führt, oder bei

unverhältnismäßig hohen Reparaturkosten kann, in

Abstimmung mit dem Kunden, ein Austausch des

defekten Geräts durch ein gleichwertiges anderes

In diesem Fall behalten wir uns das Recht vor, vom

Kunden eine finanzielle Beteiligung zu verlangen,

die anteilig zum verstrichenen Nutzungszeitraum

13. Eine Reparatur im Rahmen der Garantie zieht weder

eine Verlängerung des normalen Garantiezeitraums

noch den Beginn eines neuen Garantiezyklus nach

14. Auf Reparaturen gewähren wir eine Garantie von 12

Monaten, unter Beschränkung auf das

Wiederauftreten desselben Defekts.

15. Mit Ausnahme der Fälle, in denen eine Haftung

gesetzlich vorgeschrieben ist, wird durch die vor-

liegenden Garantiebedingungen jede durch den

Kunden u.U. geforderte Entschädigung für über das

Gerät hinausgehende Schäden ausgeschlossen.

Im Falle der gesetzlich niedergelegten Haftung erfol-

gt maximal eine Entschädigung in Höhe des

Kaufpreises des Geräts.

Diese Garantiebedingungen gelten ausschließlich für in

Belgien gekaufte und benutzte Geräte. Bei Geräten, die

exportiert werden, muss sich der Kunde zunächst

vergewissern, dass sämtliche technischen Vorgaben (z.B.

Netzspannung und -frequenz, Anschlussvorschriften,

Gasart usw.) für das betreffende Land erfüllt sind und

dass das Gerät sich für die Klima- und

Umweltbedingungen vor Ort eignet. Bei im Ausland

gekauften Geräten muss der Kunde sich zunächst

vergewissern, dass sie die Vorschriften und

Anforderungen für Belgien erfüllen. Etwaige erforderliche

oder gewünschte Änderungen sind durch die Garantie

nicht abgedeckt und sind nicht in allen Fällen möglich.

Der Kundendienst steht auch nach Ablauf des

Garantiezeitraums jederzeit gerne zu Ihrer Verfügung.

Adresse unseres Kundendiensts:

ELECTROLUX HOME PRODUCTS BELGIUM Bergensesteenweg, 719 - B-1502 LEMBEEK Tel. 02.363044436
