BEDIENUNGSANLEITUNG PVD 742 X CANDY

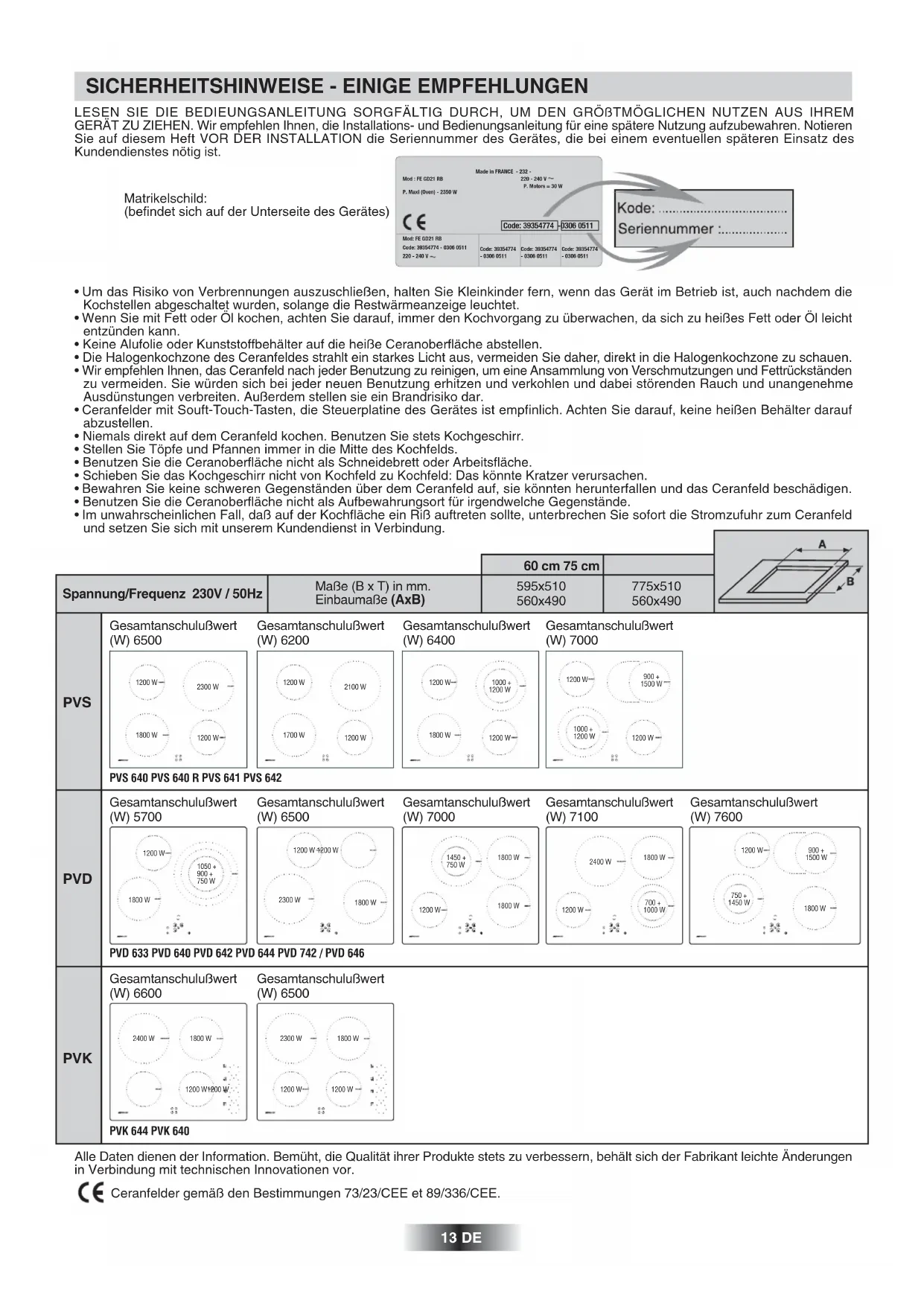

CLEANING AND MAINTENANCESICHERHEITSHINWEISE - EINIGE EMPFEHLUNGEN

13 DE LESEN SIE DIE BEDIEUNGSANLEITUNG SORGFÄLTIG DURCH, UM DEN GRÖßTMÖGLICHEN NUTZEN AUS IHREM GERÄT ZU ZIEHEN. Wir empfehlen Ihnen, die Installations- und Bedienungsanleitung für eine spätere Nutzung aufzubewahren. Notieren

Sie auf diesem Heft VOR DER INSTALLATION die Seriennummer des Gerätes, die bei einem eventuellen späteren Einsatz des

Kundendienstes nötig ist.

Alle Daten dienen der Information. Bemüht, die Qualität ihrer Produkte stets zu verbessern, behält sich der Fabrikant leichte Änderungen

in Verbindung mit technischen Innovationen vor.

Ceranfelder gemäß den Bestimmungen 73/23/CEE et 89/336/CEE. Made in FRANCE - 232 -220 - 240 V P. Motors = 30 WMod : FE GD21 RBP. Maxi (Oven) - 2350 W Code: 39354774 -0306 0511 Mod: FE GD21 RBCode: 39354774 - 0306 0511220 - 240 VCode: 39354774- 0306 0511Code: 39354774- 0306 0511Code: 39354774- 0306 0511 Matrikelschild:

(befindet sich auf der Unterseite des Gerätes)

Spannung/Frequenz 230V / 50Hz

• Um das Risiko von Verbrennungen auszuschließen, halten Sie Kleinkinder fern, wenn das Gerät im Betrieb ist, auch nachdem die

Kochstellen abgeschaltet wurden, solange die Restwärmeanzeige leuchtet.

• Wenn Sie mit Fett oder Öl kochen, achten Sie darauf, immer den Kochvorgang zu überwachen, da sich zu heißes Fett oder Öl leicht

• Keine Alufolie oder Kunststoffbehälter auf die heiße Ceranoberfläche abstellen.

• Die Halogenkochzone des Ceranfeldes strahlt ein starkes Licht aus, vermeiden Sie daher, direkt in die Halogenkochzone zu schauen.

• Wir empfehlen Ihnen, das Ceranfeld nach jeder Benutzung zu reinigen, um eine Ansammlung von Verschmutzungen und Fettrückständen

zu vermeiden. Sie würden sich bei jeder neuen Benutzung erhitzen und verkohlen und dabei störenden Rauch und unangenehme

Ausdünstungen verbreiten. Außerdem stellen sie ein Brandrisiko dar.

• Ceranfelder mit Souft-Touch-Tasten, die Steuerplatine des Gerätes ist empfinlich. Achten Sie darauf, keine heißen Behälter darauf

• Niemals direkt auf dem Ceranfeld kochen. Benutzen Sie stets Kochgeschirr.

• Stellen Sie Töpfe und Pfannen immer in die Mitte des Kochfelds.

• Benutzen Sie die Ceranoberfläche nicht als Schneidebrett oder Arbeitsfläche.

• Schieben Sie das Kochgeschirr nicht von Kochfeld zu Kochfeld: Das könnte Kratzer verursachen.

• Bewahren Sie keine schweren Gegenständen über dem Ceranfeld auf, sie könnten herunterfallen und das Ceranfeld beschädigen.

• Benutzen Sie die Ceranoberfläche nicht als Aufbewahrungsort für irgendwelche Gegenstände.

• Im unwahrscheinlichen Fall, daß auf der Kochfläche ein Riß auftreten sollte, unterbrechen Sie sofort die Stromzufuhr zum Ceranfeld

und setzen Sie sich mit unserem Kundendienst in Verbindung.Der Einbau und die Installation eines Elektrogerätes sind Arbeiten, die mit besonderer Sorgfalt durchgeführt werden müssen. Eine nicht

fachgerechte Installation kann die Sicherheit des Gerätes beeinträchtigen und die Unversehrtheit des Benutzers gefährden.

Es ist daher zwingend notwendig, die Installationsarbeiten einem qualifizierten Fachmann zu überlassen, der sie nach allen Regeln der Kunst

und gemäß den geltenden Normen durchführen kann. Sollte der Endverbraucher trotz dieser dringenden Empfehlung die Installation selber

vornehmen, lehnt der Fabrikant jede Verantwortung für technische Defekte am Gerät oder für eventuell resultierende Schäden an Personen oder Sachen ab.

• Ceranfelder “PVK” Das Gerät wird ohne Versorgungskabel geliefert, ist dafür jedochmit einem Klemmenbrett ausgestattet, das es Ihnen ermöglicht,die richtige Verbindung für die jeweilige Netzspannung zu wählen. • Anschluss an die Klemmen vom Klemmenbrett: Um den Anschluss vorzunehmen, folgen Sie bitte dennachstehenden Anweisungen:• Bevor Sie die Verbindung herstellen, stellen Sie sicher, dass dasGerät durch eine geeignete Sicherung geschützt ist, siehe Tabelle,und mit Kabeln mit ausreichendem Querschnitt ausgestattet ist,um eine normale Versorgung des Gerätes selber zu gewährleisten.• Wählen Sie das Versorgungskabel gemäß der Hinweise in der Tabelle.• Drehen Sie das Kochfeld um, so dass die Seite Glas gegen dieArbeitsfläche anliegt.Sorgen Sie dafür, dass das Glas ausreichend geschützt ist!• Entfernen Sie den mit zwei Schrauben aufder Frontseite versehenen Deckel unter denKontrollknebeln.- Führen Sie das Versorgungskabel in das Lochdes Deckels und durch die Klemmen hindurch.- Streifen Sie das Ende von jedem Leiter des Versorgungskabelsum 10 mm ab, indem Sie von der erforderlichen Menge desKabels für den Anschluss an das Klemmenbrett Rechnung tragen.• Das Klemmenbrett bietet verschiedeneAnschlussmöglichkeiten. Entsprechendden Installationsanweisungen und mitHilfe der Shunts* befestigen Sie dieLeiter wie in der nachstehenden Tabelleangegeben. * Die Shunts, die sich an jeder Klemme

befinden, ermöglichen

zwischen zwei Phasen zu schlagen. -• Wenn der Anschluss fertig ist, ziehenSie die Kabelklammer wieder an undschrauben Sie den Deckel wiederanschrauben.Für die Verbindung zum Klemmenbrett sollen Sie:- die Markierungen 1, 2, 3, 4 und 5 beachten;- die Schrauben anziehen;- nicht vergessen. den Schutzleiter (Erdungsleiter) an die Erdungsklemme anzuschließen.Klemmenbrett mitMarkierungenShuntsErdungsklemmeKabelklemmeAnmerkung: Sorgen Sie dafür, dassdie Shunts nicht in das Loch fallenkönnen.Einphasig220-240V~Zweiphasig220-240V2~Zweiphasig220-415V2N~Dreiphasig220-240V3~Dreiphasig380-415V3N~20 A 20 A 20 A 20 A 16 ASICHERUNG3 G 2,5 mm2H05RR-F,H05VV-F,H05V2V2-FKABEL-QUERS-CHNITTKABELTYP3 G 2,5 mm2H05RR-F,H05VV-F,H05V2V2-F4 G 2,5 mm2H05RR-F,H05VV-F,H05V2V2-F4 G 2,5 mm2H05RR-F,H05VV-F,H05V2V2-F5 G 1,5 mm2H05RR-F,H05VV-F,H05V2V2-FPH Phaseshunt 1-2shunt 2-3N Nulleitershunt 4-5T ErdungANSCHLUßAN DASKLEMMEN-BRETTShunt:Stellen Sieeine Br ücke mit einemShunt her PH N T PH PH T PH N TPH PHPH PH T TPHPH PH N PH Phaseshunt 1-2shunt 2-3PH Phaseshunt 4-5T ErdungPH PhasePH Phaseshunt 2-3N Nulleitershunt 4-5T ErdungPH Phaseshunt 1-2PH Phaseshunt 3-4PH Phase 5T ErdungPH PhasePH PhasePH PhaseN Nulleitershunt 4-5T Erdung EINBAU Das Möbel oder die Arbeitsplatte, in die das Ceranfeld eingebautwerden soll, so wie die Wände der angrenzenden Möbel, aushitzebeständigem Material bestehen. Insbesonderebei Schränken aus Furnierholz müssen die verwendeten Klebstoffehitzebeständig sein, um Verformungen und Entleimungen zuvermeiden.Installation:• Mit dem Ceranfeld wird einen Dichtungsstreifen mitgeliefert.Gehen Sie wie folgt vor:- Drehen Sie das Gerät mit dem Glas nach unten um. SchützenSie dabei die Glasoberfläche.- Kleben Sie den Dichtungsstreifen rund um das Gerät.- Achten Sie auf einen einwandfreien Sitz des Dichtungsstreifens,um das Durchsickerm von Feuchtigkeit in das untenstehendeMöbel zu verhindern• Der Körper des Kochfeldes ist mit 4 Positionerlöchern (Ø 3 mm)für die Klammen zur Befestigung der Ceranfeldes selber imMöbel bzw. in der Arbeitsplatte ausgestattet. Vor dem Einbaudes Kochfelds positionieren Sie Die vier Klemmen so, daß dasKochfeld fest in der Einbaueinheit sitzt.• Der Abstand des Gerätes zu den angrenzenden Wänden mußmindestens 5 cm betragen.• Falls das Gerät so eingebaut wird, daß unterhalb des Ceranfeldesein zugängliches Möbelteil vorgesehen ist, muß unterhalb desGerätegehäuses eine Zwischenplatte eingebaut werden, um dasRisiko einer Verbrennung bzw. einer Beschädigungauszuschließen. Diese muß einen Abstand von mindestens1 cm (7cm x PVS) vom Geräteboden haben.Achtung:• Vor dem elektrischen Anschluß überprüfen Sie die auf demZähler angegebene Netzspannung, die Sicherung und dieeinwandfreie Erdung der Hausinstallation• Der elektrische Anschluß ans Stromnetz erfolgt mit einem Steckermit Erdung oder mittels einer Vorrichtung zur allpoligenUnterbrechung mit einem Öffnungsabstand zwischen denKontakten von mindestens 3 mm.• Das gelb-grüne Erdungskabel muß an die Klemmleiste desGerätes einerseits und der Hausinstallation andererseitsangeschlossen werden.• Wir lehnen jegliche Verantwortung für Schäden oder derenFolgen ab, die aus der Benutzung eines nicht oder mangelhaftgeerdeten Gerätes resultieren.• Alle Eingriffe am Versorgungskabel sind ausschließlich durchden Werkskundendienst oder durch ähnlich qualifiziertesFachpersonal durchzuführen. HINWEISE

min 70 mm PVS Sp da 25 a 45 mm

Dichtungsstreifen Gerätegehäuse min 70 cm

nicht gestattet.550x1022 mini CERANFELDER OHNE BEDIENELEMENTE

Das Kochfeld ist mit einer Leitungsschnur versehen, die es ihm

ermöglicht, nur an eine Stromversorgung mit einer Spannung von

220-240 V zwischen den Phasen oder zwischen Phase und

Nullleiter angeschlossen zu sein.

• Schließen Sie das Gerät an eine Steckdose an; die richtige

Sicherung entnehmen Sie der Tabelle.

Es ist jedenfalls möglich, das Kochfeld wie folgt anzuschließen:

- Drehstrom 220-240 V3

- Drehstrom 380-415 V3N

• Klappen Sie den Deckel unter

Beachtung der nachstehenden

•Finden Sie die zwei Stifte, die

an den Seiten angebracht sind;

•Legen Sie das Blatt eines

Schraubenziehers vor je einen

Stift, legen Sie es hinein und

•Nehmen Sie den Deckel ab.

• Hilight-Kochzone : Er ist innerhalb 3 Sekunden betriebsbereit

und ist für gleichbleibendes, homogenes, langes und intensives

Schmoren vorgesehen.

Das Glaskeramik-Kochfeld ermöglicht es, von

der starken Hitze, die von dem hilight erzeugt

wird, zu profitieren und somit den Kochprozess zu beschleunigen.

Die strukturellen Änderungen beeinflussen in keiner Weise die

Temperaturbeständigkeit des Glases und verbessern die Fähigkeit,

die zugeführte Leistung zu kontrollieren. Durch das Prinzip des

"Sprinter" erreicht man eine Reduzierung der Ankochzeit bis um

15% je nach Kochart und dem eingesetzten Kochgeschirr.

• Halolight-Kochzone : Es handelt sich dabei um eine Kombination

von Halogen und Highlight. Geeignet zum Braten von Fleisch,

schnelles Sieden und intensives Kochen, wenn hohe

Temperaturen für kurze Zeit benötigt werden. Wir raten Ihnen,

nicht direkt in das Halogenlicht hineinzuschauen.

• Radiant-Kochzone : Sie ermöglicht sowohl einen schnellen als

auch einen langsamen Temperaturanstieg und bietet hohe

Stabilität bei der Erhaltung der erforderlichen Temperatur.

Sie zeichnet sich durch höchste Genauigkeit aus und gewährleistet

eine optimale Wärmeverteilung.

Die Verbindung des Ceranfeldes mit dem Backofen kann

vor oder nach der Installation des Backofens erfolgen.

• Bevor Sie die Verbindung herstellen, stellen Sie sicher, dass das

Gerät durch eine angemessene Sicherung geschützt - siehe

hierzu die umseitige Tabelle - und mit Kabeln mit zu einer normalen

Versorgung ausreichendem Querschnitt ausgestattet ist.

• Drehen Sie das Kochfeld so um, dass die Seite aus Glas auf

der Arbeitsplatte aufliegt, wobei für einen geeigneten Schutz des

Glases zu sorgen ist.

Um eine neue Verbindung herzustellen, beachten Sie bitte

folgende Anweisungen:

• Drehen Sie die Schrauben heraus, welche die Einheit mit den

Shunt-Schienen und den Leitern des Netzkabels halten;

• Lösen Sie die Kabelschellen, um das Netzkabel entfernen zu

• ziehen Sie das Netzkabel heraus.

• Schritte zur Herstellung einer neuen Verbindung

- Wählen Sie das Netzkabel gemäß den Anweisungen in der

- Führen Sie das Netzkabel durch die Kabelschelle hindurch;

- Isolieren Sie die Enden jedes Leiters auf eine Länge von 10 mm

ab; dabei berücksichtigen Sie

die erforderliche Länge des

Netzkabels für den Anschluss

-Auf der Grundlage der

nachstehenden Tabelle

positionieren Sie die Shunt-

Schienen, die Sie im dem

vorherigen Arbeitsschritt

aufgehoben haben, unter

Beachtung der entsprechenden

Markierungen auf dem

Klemmbrett (die Shunt-

Schienen ermöglichen es,

eine Brücke zwischen zwei Klemmen herzustellen) und befestigen

Sie die Leiter. Überprüfen Sie die Befestigung an den verschiedenen

- Schrauben Sie die Kabelschelle wieder auf und schließen Sie

den Deckel fest. ANSCHLUßAN DASKLEMMEN-BRETTShunt:Stellen Sieeine Br ücke mit einemShunt her25 A 25 A 20 A 16 APVD 633 - PVD 642 - PVD 644PVD 633PVD 642PVD 644L1: Phaseshunt 1-2shunt 2-3N: Nulleitershunt 4-5T: ErdungL1: Phaseshunt 1-2shunt 2-3L2: Phaseshunt 4-5T: ErdungL1: Phaseshunt 1-2L2: Phaseshunt 3-4L3: PhaseT: ErdungL1: PhaseL2: PhaseL3: PhaseN: Nulleitershunt 4-5T: Erdung L2

L3 3 G 2,5H05VV-F oderH05RRF3 G 2,5H05VV-F oderH05RRF4 G 2,5H05VV-F oderH05RRF5 G 1,5H05VV-F oderH05RRFKABEL20 A 20 A 20 A 16 APVD 64025 A 25 A 25 A 16 APVD 742PVD 646Einphasig220-240V~Zweiphasig220-240V2~Dreiphasig220-240V3~Dreiphasig380-415V3N~SICHERUG Der Anschluß ans Stromnetz des Backofens und des Ceranfeldes

erfolgt über den Backofen. Deswegen ist es äußerst wichtig, die

Installationsanweisungen für den Backofen zu beachten, die als

Beiheft mit dem Backofen mitgeliefert werden.

Die Glaskeramikkochfelder PVS ohne Bedienelemente haben

eine sehr spezifische Ausstattung.

Die Kochfelder können ausschließlich über einen geeigneten Herd

oder eine geeignete Bedienblende betrieben werden.

Die Verbindung der beiden Geräte ist auf einer detaillierten

Übersicht beschrieben, die entweder mit dem Herd oder der

Bedienblende mitgeliefert wird.

Es können ausschließlich Produkte, die aufgelistet sind, an das

Kochfeld angeschlossen werden.

Um die Geräte miteinander anzuschließen, genügt es, den

Kompaktstecker 1 und 2 des Ceranfeldes mit dem

Kompaktstecker 3 des Backofens oder des Einbauschaltbretts

INSTALLATION MIT EINBAU-BACKOFEN BACKOFEN CERANFELD Einbau-Backofen "Öffnung" :

Bedienungs- und installationsanleitung ofen.• Benutzen Sie immer Kochgeschirr von guter Qualität mit

gleichmäßig flachem Boden: Der flache Boden verhindert

vereinzelte heiße Stellen und somit das Anbrennen der Speisen.

Dicke Metalltöpfe und Pfannen ermöglichen eine gleichmäßige

Verteilung der Hitze.

• Vergewissern Sie sich, daß der Boden Ihres Kochgeschirrs

trocken ist: Wenn Sie die Töpfe mit Flüssigkeit füllen, oder

wenn Sie Kochgeschirr benutzen, das im Kühlschrank aufbewahrt

wurde, vergewissern Sie sich, daß der Boden völlig trocken ist.

Das ist eine notwendige Maßnahme, um Ihr Kochfeld nicht zu

• Benutzen Sie Kochgeschirr, dessen Durchmesser groß

genug ist, um das Kochfeld völlig abzudecken: Der

Durchmesser des Kochgeschirrs sollte nicht kleiner

als das Kochfeld sein. Wenn der Durchmesser etwas größer ist,

wird die Energie der Kochstelle optimal genutzt.

Die nachfolgenden Informationen werden Ihnen bei der Auswahl

des Kochgeschirrs mit guter Kochleistung helfen:

Rostfreier Edelstahl:

den sogenannten “Sandwich-Boden”. Der Sandwich-Boden

kombiniert die Vorteile des Edelstahls (Erscheinung, Haltbarkeit

und Stabilität) mit denen von Aluminium oder Kupfer (Leitfähigkeit,

gleichmäßige Hitzeverteilung).

es wird schweres Aluminium empfohlen

Leitfähigkeit. Manchmal bleiben Aluminiumrückstände in Form

von Kratzern auf der Kochfläche zurück, aber sie können entfernt

werden, wenn die Kochfläche sofort gereinigt wird. Dünnes

Aluminium sollte nicht verwendet werden.

nicht empfehlenswert

Schlechte Leistung. Kann

die Oberfläche verkratzen.

es wird schweres Kupfer empfohlen.

aber Kupfer könnte Rückstände in Form von Kratzern hinterlassen.

Sie können jedoch entfernt werden, wenn die Kochfläche sofort

gereinigt wird. Lassen Sie dieses Geschirr nie ohne Inhalt auf

dem Herd. Überhitztes Metall kann auf dem Glas verschmelzen.

Ein überhitzter Kupfertopf hinterläßt nicht mehr zu entfernenden

Rückstände auf der Ceranfläche.

Gute Ergebnisse werden nur mit dünnen, flachen, glatten Böden

Sehr langsamLangsamNormalMittel Hoch Sehr hochWarmhalten von Geschirr, Schmelzen von Butter undSchokolade uswLangsames Kochen, Bechamel, Eintöpfe, Milchreis,pochierte Eier uswTrockene Bohnen, Tiefgefrorenes, Obst, KochendesWasser... Ged ünstete Äpfel, frisches gemüse Pasta, Crêpes,FischIntensives langsames Kochen, Omeletts, Steaks...Steaks, Kotelettes, Braten.... 1-2

• Suchen Sie sich das Zeichen, das Ihr gewünschtes Kochfeld

• Drehen Sie den Kontrollknebel, bis die gewünschte

Kochposition eingestellt ist.

Wir empfehlen, die Pfanne bei hoher Temperatur richtig

anzuheizen und sie dann auf die gewünschte Temperatur

• Die Restwärmeanzeige leuchtet auf, wenn die Temperatur

C oder mehr beträgt.

Sie wird auch weiterhin Resthitze anzeigen, selbst wenn das

Kochfeld abgeschaltet wurde, solange, bis das Kochfeld genügend

abgekülhlt ist. Sie schaltet sich ab, wenn die Temperatur unter

• Um die Kochzone auszuschalten, drehen Sie den Knopf auf

Dei erweiterbaren Kochzonen ermöglichen bei größeren Töpfen

oder größeren Mengen von Speisen eine bessere Garleistung

dank der zuschaltbaren runden bzw. ovalen Kochfläche.

* Die Bräterzone besteht aus einer runden und einer ovalen

Fläche, die zusammen zu einer Bräterzone geschaltet werden

Die runde Zone wird durch Drehen des Knopfes von der Position

1 bis 12 eingestellt. Zur Einstellung der Bräterzone, 2400 W,

drehen Sie den Kontrollknebel von der Position 12 bis zum Stop

und wählen Sie dann die gewünschte Hitzeleistung durch

Einstellung von Position 1 bis 12.

* 2 Zonen Feld : Das ist eine Zweikreis-Zone und besteht aus

einer inneren, runden Fläche und einer äußeren, ringförmigen

Die innere Kochfläche wird durch Drehen des entsprechenden

Kontrollknebeln von 1 bis 12 eingestellt. Zum Zuschalten der

äußeren Ringzone (Gesamtleistung 2200 W) drehen Sie den

Kontrollknebel über die Position 12 hinaus und stellen Sie dann

die gewünschte Leistung ein.

16 DE WAHL DES RICHTIGEN KOCHGESCHIRRS Die Benutzung von guten Kochgeschirr ist sehr wichtig,

um beste Ergebnisse mit Ihrem Ceranfeld zu erzielen:

• Wählen Sie den Schalter, der die gewünschte Kochzone

• Wir empfehlen, mit der höchsten Temperatur anzufangen und

erst, nachdem die Kochzone sich ausreichend aufgeheizt

hat, die Temperatur herabzusetzen bzw. auf den gewünschten

• Jeder Bereich ist mit einer am Kochfeld befindlichen

Restwärmeanzeige verbunden.Sie leuchtet auf, wenn die

Temperatur der Kochzone die 60°C-Grenze erreicht oder

sogar überschreitet. Sie bleibt an, selbst an, selbst, wenn die

Einheit ausgeschaltet wird, und zwar solange, bis die Oberfläche

• Um einen Wärmebereich abzuschalten, drehen Sie den

entsprechenden Steuerungsknebel auf Position "O".

• Die verschiedenen Positionen entsprechen in etwa den

untenstehenden Leistungen.

4 Geschmorte Äpfel, frisches Gemüse, Pasta, Crêpes, Fisch 5

Positionen Einige Tipps

• STEUERUNGSFELDS CERANFENDER MIT SOFT-TOUCH-TASTEN - "PVD"

LED für die zusätzliche

Kontroll-LED Anzeiger der Kochzonenprogrammierung*

• Nachdem Sie das Ceranfeld eingeschaltet haben, warten Sie

einige Sekunden, um die elektronische Steuerung su aktivieren.

- Drücken Sie die Taste .

Nun ist die elektronische Steuerung des Gerätes aktiviert. Für

jede Kochzone erscheint die Hitzeleistung "0" und die

Leuchtanzeige der Steuerung blinkt.

- Wenn Sie 20 Sekunden lang nichts unternehmen, schaltet sich

die elektronische Steuerung ab und Sie müssen den

Einschaltvorgang wiederholen.

CERANFELDER MIT SCHALTKNÖPFEN - "PVK"

Sehr niedrigUm einen Teller warm zu halten, lassen Sie Butter undSchokolade zerlassen...NiedrigLangsames Schmoren, für Soßen, Schmorgerichte,Reispudding, pochierte Eier...Mäßig Bohnen Gefrorenes, Obst, Kochen von Wasser...MittelIntensiveres Kochen, Pfannkuchen, Steaks...HochSteaks, Koteletten, Frittiertes...Sehr hoch17 DE

- Drücken Sie die Taste "+" oder "-" um eine Leistung zwischen

1 und 9 zu wählen. Wenn Sie die Taste "+" oder "-" gedrückt

halten, erhöhen bzw. vermindern Sie die eingestellte Leistung.

Die nachfolgenden Beispiele dienen zu Ihrer Information. Die

persönliche Erfahrung wird Ihnen ermöglichen, die vorgeschlagenen

Einstellungen Ihren Bedürfnissen und Ihrem Geschmack

5 : Auftauen, schmoren, garen bei niedriger Temperatur

6 : Garen ohne Deckel

7 : Anbraten, Rösten, Fleischbraten

8 : Garen und braten bei hoher Temperatur, backen

9 : Fritieren, Wasser zum Kochen bringen ....

• KOCHSTELLE ABSCHALTEN

- Die Kochstelle muß aktiv sein. Die Leuchtanzeige für die

Steuerung im Einstellungsfeld muß leuchten. Sollte das nicht er

Fall sein, wählen sie erneut die gewünschte Kochzone.

- Drücken Sie die Taste "-" bis die Leistung " " erscheint. Die

Kochzone schaltet sich augenblicklich ab. Nach 10 Sekunden

erscheint die Anzeige " ".

- Um schnell abzuschalten, drücken Sie gleichzeitig die Tasten

"+" und "-". Die Leistung geht sofort auf " " zurück und die

Kochzone schaltet sich ab.

• KOCHSTELLE EINSCHALTEN

- Drücken Sie die Wahltaste der

gewünschten Kochzone. Die

Leuchtanzeige der Steuerung

bleibt an und zeigt somit, daß

die Kochzone aktiv ist.

• CERANFELD ABSCHALTEN Es ist möglich, die Funktion der Kochzonen und des

Minutenzählers durch Drücken der Taste ON-OFF

jederzeit abzuschalten.

• RESTWÄRMEANZEIGE Um anzuzeigen, daß die Temperatur der Kochstellenoberfläche

über 60°C beträgt, erscheint im Steuerungsfeld die Anzeige: " ".

Wir empfehlen, gegen Ende der Garzeit die Kochzone abzuschalten

und die Restwärme auszunutzen, um den Garvorgang schonend

Wenn die Temperatur unter 60°C gefallen ist, erlischt die Anzeige

HINWEIS: nach einem eventuellen Stromausfall bleibt die

Restwärmeanzeige ausgeschaltet, selbst wenn die Temperatur

der Glasoberfläche über 60°C beträgt.

Mit der Kochzone mit zwei Bereichen sind einige Modelle

ausgestattet. Sie kann entweder eine konzentrische Zweikreiszone

oder eine Erweiterung zur Bräterzone sein.

Sie ist vollständig aktiv, wenn die Kochzone in Betrieb ist;

die Kontroll-LED für die zusätzliche Kochzone ist angezeigt.

Um die zusätzliche Kochzone zu deaktivieren:

- Drücken Sie die Taste für die zusätzliche Kochzone . Die e

ntsprechende Kontroll-LED für die zusätzliche Kochzone geht

aus, wenn sie abgeschaltet ist.

Um die zusätzliche Kochzone wieder einzuschalten:

- Drücken Sie die Taste für die zusätzliche Kochzone . Die

entsprechende Kontroll-LED für die zusätzliche Kochzone ist

• STEUERUNG DER ZUSÄTZLICHEN KOCHZONE

• STEUERUNG DER ZUSÄTZLICHEN KOCHZONE

Mit der Kochzone mit drei Bereichen ist nur ein Modell ausgestattet.

Sie ist vollständig aktiv, wenn die Kochzone in Betrieb ist; die

Kontroll-LEDs für die zusätzliche Kochzone sind angezeigt.

Um die zusätzlichen Kochzonen zu deaktivieren:

- Drücken Sie einmal die Taste für die zusätzliche Kochzone .

Die entsprechende Kontroll-LED für die externe zusätzliche

Kochzone geht aus, wenn sie abgeschaltet ist.

Jede Kochzone ist für eine maximale Dauer von 99 Minuten

- Drücken Sie den Ein/Aus-Druckknopf.

Nun ist die elektronische Steuerung des Gerätes aktiviert. Für

jede Kochzone erscheint die Hitzeleistung "0" und die

Leuchtanzeige der Steuerung blinkt.

- Wählen Sie eine Leistung zwischen 1 und 9.

- Drücken Sie die Taste "Minutenzähler" .

Die Anzeige der Kochstelle um das Einstellungsfeld des

Minutenzählers weist auf die gesteuerte Kochzone hin.

- Drücken Sie wieder die Taste "Minutenzähler", um eine Zeit

zwischen 0 und 99 Minuten auszuwählen oder drücken Sie den

Druckknopf "-", um die Zeit zwischen 60 und 0 Minuten

die eingestellte Zeit kann jederzeit verändert werden. Drücken

Sie die Wahltaste für den Minutenzähler, die Leuchtdiode des

Minutenzählers muß leuchten.

Wenn die Zeit abgelaufen ist, schaltet sich die Kochzone

automatisch ab und es ertönt ein akustisches Signal. Drücken Sie

irgendeine Taste, um es zu unterbrechen.

Der Minutenzähler kann auch einzeln als Eieruhr benutzt werden.

Am Ende der Zeit ertönt ein Klingelzeichen.

• PROGRAMMIERUNG EINER KOCHSTELLE Die Taste Sperren verhindert das ungewollte Einschalten der

Kochzonen. Sie ist ebenfalls nützlich während der Reinigung des

Gerätes, da man die Steuerungstasten blockieren kann,

auch wenn das Ceranfeld nicht in Betrieb ist.

Um das Kochfeld zu sperren:

- Drücken Sie den Ein/Aus-Druckknopf .

- Drücken Sie gleichzeitig die Druckknöpfe "-" und "+" von der

Kochzone vorne rechts (PVD 633 Vorne Links), dann drücken

Sie noch einmal den Druckknopf "+" von dieser Zone.

Somit ist das Kochfeld verriegelt; der entsprechende Anzeiger "L"

für alle Kochzonen leuchtet für 20 Sekunden auf.

Um das Kochfeld zu entsperren:

- Drücken Sie den Ein/Aus-Druckknopf . Der entsprechende

Anzeiger "L" für alle Kochzonen leuchtet auf.

- Drücken Sie gleichzeitig die Druckknöpfe "-" und "+" von der

Kochzone vorne rechts (PVD 633 Vorne Links), dann drücken

Sie noch einmal den Druckknopf "-" von dieser Zone.

Das Kochfeld ist jetzt entsperrt.

• TASTE SPERREN (KINDERSICHERUNG)

• LEISTUNGSVERSTÄRKER Alle Kochzonen des Ceranfelds sind mit einem

Leistungsverstärker ausgestattet, der bei Bedarf einen

schnelleren Temperaturanstieg der Kochzonen ermöglicht.

Leistungsverstärker einschalten:

- Schalten Sie die gewünschte Kochzone ein, drücken Sie die

Taste "+" bis zur Position “9”, lassen Sie kurz los und

drücken Sie erneut die Taste "+". Die Anzeige zeigt adwechselnd

“A” “Leistungsverstärker” und "9" Hitzeleistung.

- Wenn nötig, reduzieren Sie die Hitzeposition, das Display zeigt

abwechselnd "A" "Leistungsverstärker" und die neue Hitzeposition

Kochposition Entwickelte

Leistungsverstärkers

9 : 100 % : 0 : 1,5 H

- Drücken Sie zweimal die Taste für die zusätzliche Kochzone .

Die entsprechende Kontroll-LED für die zentrale zusätzliche

Kochzone geht aus, wenn sie abgeschaltet ist.

Um die zusätzlichen Kochzonen wieder einzuschalten:

- Gehen Sie wie bei der Steueung der zusätzlichen Kochzone mit

zwei Bereichen vor, drücken Sie dabei je nach Bedarf einmal

oder zweimal die Taste für die zusätzliche Kochzone.PROBLEM LÖSUNGEN Die Kochzonen halten keine konstante Kochtemperatur oder

das Anbraten geht nicht schnell genug

• Sie sollten Kochgeschirr mit absolut flachem Boden verwenden.

Wenn Licht zwischen dem Boden des Kochgeschirrs und dem

Kochfeld durchdringt, wird die Hitze nicht richtig weitergeleitet.

• Der Boden des Kochgeschirrs muß den Durchmesser der

Kochfläche völlig bedecken.

Die Speisen kochen zu langsam

• Das falsche Kochgeschirr wurde ausgesucht. Wählen Sie ziemlich

schweres Geschirr mit flachem Boden, dessen Durchmesser

mindestens dem Durchmesser der Kochfläche entspricht.

Leichte Kratzer oder Abreibungen erscheinen auf dem Glas

• Es wurden die falschen Reinigungsmethoden angewendet,

Kochgeschirr mit rauem Boden wurde benutzt oder raue

Gegenstände wie Salz oder Sand befanden sich zwischen

Kochtopf und Ceranfeld. Verwenden Sie die empfohlenen

Reinigungsmethoden, vergewissern Sie sich, daß die Böden

Ihrer Kochtöpfe und das Kochgeschirr sauber sind und achten

Sie auf glatte Böden. Kleine Kratzer sind nicht mehr zu entfernen,

aber sie werden im Laufe der Zeit mit einer guten Reinigung

• Schieben Sie Aluminiumtöpfe nicht über die Kochflächen.

Verwenden Sie die empfohlenen Reinigungsmethoden.

• Die falschen Reinigungsmittel/Gegenstände wurden verwendet,

die Flecken bleiben auf der Oberfläche. Verwenden Sie den

Schaber mit der Rasierklinge und die empfohlene Reinigungsmethode.

• Verwenden Sie den Schaber mit der Rasierklinge und die

empfohlene Reinigungsmethode.

Helle Verfärbungen auf demì Ceranfeld

• Rückstände von Aluminium- oder Kupferpfannen, sowie

Mineralablagerungen durch Wasser oder Lebensmittel können

mit der Reinigungscreme entfernt werden.

Geschmolzener Zucker oder Plastik

• Lesen Sie den Abschnitt zur Reinigung und Pflege des Ceranfeldes.

Das Ceranfeld arbeitet nicht oder bestimmte Kochstellen

funktionieren nicht.

• Die Shunts sind auf dem Klemmenbrett falsch angeordnet.

Überprüfen Sie den Anschluß auf seine Übereinstimmung mit

dem Anweisungen auf Seite 14 Modell "PVK" und 15 Modell "PVD".

• Größere Überlaufreste oder ein Gegenstand bedecken

mindestens 2 Tasten für mehr als 10 Sekunden. Reinigen Sie

die Oberfläche oder entfernen Sie den Gegenstand.

• Das Bedienfeld ist durch die Sperrfunktion blockiert.

Entsperren Sie das Kochfeld.

Das Ceranfeld läßt sich nicht ausschalten.

• Das Bedienfeld ist durch die Sperrfunktion blockiert.

Entsperren Sie das Kochfeld.

Das Ceranfeld schaltet sich automatisch ab

• Größere Überlaufreste oder ein Gegenstand bedecken

mindestens 2 Tasten für mehr als 10 Sekunden. Das Ceranfeld

schaltet auf Sicherheitsbetrieb um und ein akustisches Signal

ertönt, solange die Tasten bedeckt bleiben. Reinigen Sie die

Oberfläche oder entfernen Sie den Gegenstand.

• Die Kochflächen schalten sich nach einer gewissen Zeit

automatisch ab, wenn sie für längere Zeit in Betrieb

sind. Siehe Kapitel “Leistungsverstärker” unter dem

Punkt über die “maximale Funktionsdauer” auf Seite 17.

Ein- und Abschaltphasen der Kochzonen

• Die Ein- und Abschaltphasen der Kochstellen variieren je nach

der eingestellten Leistungsstufe

- niedrige Leistung: kurze Einschaltphasen

- hohe Leistung: lange Einschaltphasen

Die Aufschrift “H” in der Restwärmeanzeige blinkt.

• Die Temperatur des elektronischen Moduls ist zu hoch. Lassen

Sie durch einen Fachmann überprüfen, ob der Einbau nach den

Anweisungen auf Seite 14.

18 DE 30° Maxi • Vor der Reinigung der Glaskeramikoberfläche warten Sie bitte

ab, bis diese vollständig abgekühlt ist.

• Benutzen Sie ausschließlich speifische Reinigungsmittel für

Ceranoberflächen, wie z.B. Reinigungscremen und Schaber.

Nehmen Sie handelsübliche Produkte, die leicht auf dem Markt

• Vermeiden Sie das Überlaufen von Speisen auf die

Glasoberfläche. Diese verkohlen schnell während des

Kochvorgangs und erschweren die Reinigung.

• Halten Sie alles, was schnell schmelzen kann, wie Gegenstände

aus Kunststoff, Alufolie aber auch Zucker und stark zuckerhaltige

Produkte, von der Glasoberfläche fern.

- Beträufeln Sie die Ceranoberfläche mit einigen Tropfen eines

spezifischen Reinigungsmittel für Ceranfelder,

- Wischen Sie die Flecken mit einem weichen Tuch oder mit leicht

befeuchtetem Küchenpapier ab,

- Trocknen Sie die Oberfläche mit einem wechen Tuch oder mit

Sollten noch hartnäckige Flecken vorhanden sein:

- Beträufeln Sie die Oberfläche erneut mit dem Reinigungsmittel.

- Entfernen Sie die Flecken mit einem Schaber, wobei dieser in

einem Winkel von ca. 30° zur Ceranoberfläche gehalten werden soll.

- Trocknen Sie die Oberfläche mit einem weichen Tuch oder mit

- Wiederholen Sie den Vorgang falls notwendig.

EINIGE EMPFEHLUNGEN: Durch häufiges Reinigen bildet sich

eine Schutzschicht, die Abnutzung und Kratzern vorbeugt.

Vergewissern Sie sich, daß die Ceranoberfläche sauber

ist, bevor Sie das Ceranfeld erneut benutzen.

Um Kalk- und Wasserflecken zu entfernen, benutzen Sie einige

Tropfen Essig oder Zitronensaft. Trocknen Sie mit Küchenkrepp

gut ab. Wischen Sie schließlich mit einigen Tropfen eines

spezifischen Reinigungsmittel ab.

Die Ceranoberfläche kann die Reibung von flachen Geschirrböden

zwar gut aushalten, es ist jedoch empfehlenswert, Töpfe und

Pfannen anzuheben, um sie zu verschieben. Beim Ceranfeld mit

Schaltknöpfen können Sie zwecks einer gründlicheren Reinigung

die Schaltknöpfe ausbauen, indem Sie sie nach oben ziehen.

Bitte benutzen Sie zum Reinigen nur eine Seifenlauge und trocknen

sie gut ab, bevor Sie die Schaltknöpfe wieder einsetzen.

Achten Sie darauf, dass kein Wasser in die Löcher eindringt, und

dass die Kontrollknebel wieder korrekt sitzen.

- Vermeiden Sie den Gebrauch eines zu

- Benutzen Sie niemals Werkzeuge

aus Stahl wie Messer oder Schraubenzieher.

- Die Benutzung eines Schabers mit Rasierklinge kann die

Oberfläche nicht beschädigen, wenn ein Neigungswinkel von

30° zwischen Schaber und Oberfläche eingehalten wird.

- Lassen Sie bitte den Schaber mit Klinge nicht in Reichweite von

- Benutzen Sie keine ätzenden Mittel oder Stahlwolle zur Reinigung

der Ceranoberfläche.

• Reinigung des Bedienfeldes:

Um das Bedienfeld Ihres Ceranfeldes zu reinigen, ohne es zu

beschädigen, benutzen Sie Seifenwasser, wischen Sie ab und

trocknen Sie mit einem weichen Tuch.

REINIGUNG UND PFLEGE DES CERANFELDES BEISPIEL: eine Kochzone mit 1800 W Leistung ist auf Pos. 6

eingestellt: entwickelte Leistung: 32% von 1800 W Wenn die Funktion “Leistungsverstärker” eingeschaltet ist, liefert

die Kochzone die volle Leistung von 1800 W während 2,5 Minuten

und schaltet erst nach dieser Zeit auf 576 W herunter.

* Die Kochzonen schalten sich nach einer bestimmten Zeit

automatisch ab, wenn sie zu lange in Betrieb bleiben. Diese Zeit

hängt von der eingestellten Leistung ab.

Um den Leistungsverstärker zu deaktivieren:

- Schalten Sie die Kochzone ein, drücken Sie die Taste "-", um zu

einer normalen Hitzeleistung zurückzukehren, schalten Sie

herunter auf die erforderliche Hitzeleistung oder auf "0", um die

Kochzone abzuschalten.

TECHNISCHER KUNDENDIENST Sollte Ihr ceranfeldes einmal nicht richtig funktionieren, prüfen

Sie zuerst, ob die Stromversorgung gewährleistet ist. Ist die

Uhrsache der Fehlfunktion nicht ausfindig zu machen, wenden

Sie sich bitte an Ihren zuständigen Werkskundendienst unter

Angabe des Modells und der Seriennummer, die auf dem

Typenschild angegeben sind. Auf Ihr Gerät gewähren wir eine

Garantie von 24 Monaten ab Kaufdatum. Bewahren Sie Ihre

Kaufrechnung sorgfältig auf und legen Sie sie bei Bedarf als

Garantienachweis dem Kundendienst vor. Die

Garantiebedingungen sind im beigefügten Serviceheft angegeben.

Dieses Elektrohaushaltsgerät ist entsprechend der EU-

Richtlinie 2002/96/CE über Elektro- und Elektronik-

Altgeräte (WEEE) gekennzeichnet. Bitte sorgen Sie

dafür, dass das Gerät ordnungsgemäß entsorgt wird,

damit mögliche negative Auswirkungen auf Umwelt und

Gesundheit vermieden werden, die bei einer unsachgemäßen

Entsorgung des Altgerätes entstehen könnten. Das Symbol auf dem

Produkt bedeutet, dass dieses Gerät nicht in den normalen Hausmüll

gehört, sondern den jeweiligen kommunalen Rücknahmesystemen für

Elektro- und Elektronik-Altgeräte übergeben werden muss. Die Entsorgung

muss im Einklang mit den geltenden Umweltrichtlinien für die

Abfallentsorgung erfolgen.

Für nähere Informationen über Entsorgung und Recycling dieses Produktes

wenden Sie sich bitte an Ihre kommunalen Einrichtungen (Umweltamt)

oder an die Abfallentsorgungsgesellschaft Ihrer Stadt bzw. an Ihren

Händler.INSTRUCCIONES GENERALES

características associadas à segurança ou ao funcionamento dos electrodomésticos.

PT Der Hersteller übernimmt keine Hauftung für eventuelle Druck-oder Übersetzungsfehler dieser Bedienungsanleitung. Der Hersteller behält sich vor, technische

Änderungen zur Verbesserung der Produktqualität im Interesse des Endverbrauchers vorzunehmen.
