BEDIENUNGSANLEITUNG CI 640 C CANDY

SPANISH FINN Induktiokeittotason ohjekirja. Gebrauchsanleitung für Induktions-Kochfeld

Einleitung Dank eines Multifunktions-Kontrollsystems mit Mikrocomputer ist das Induktions-Kochfeld CI640 CI630 CI630C/1 CI136 imstande, zahlreichen Kocharten durch elektromagnetische Erhitzung gerecht zu werden: Die richtige Wahl für moderne Familien. Dieses Elektrohaushaltsgerät wurde aus speziellen Materialien hergestellt, es gewährleistet einfachste Handhabung und ist widerstandsfähig und sicher.

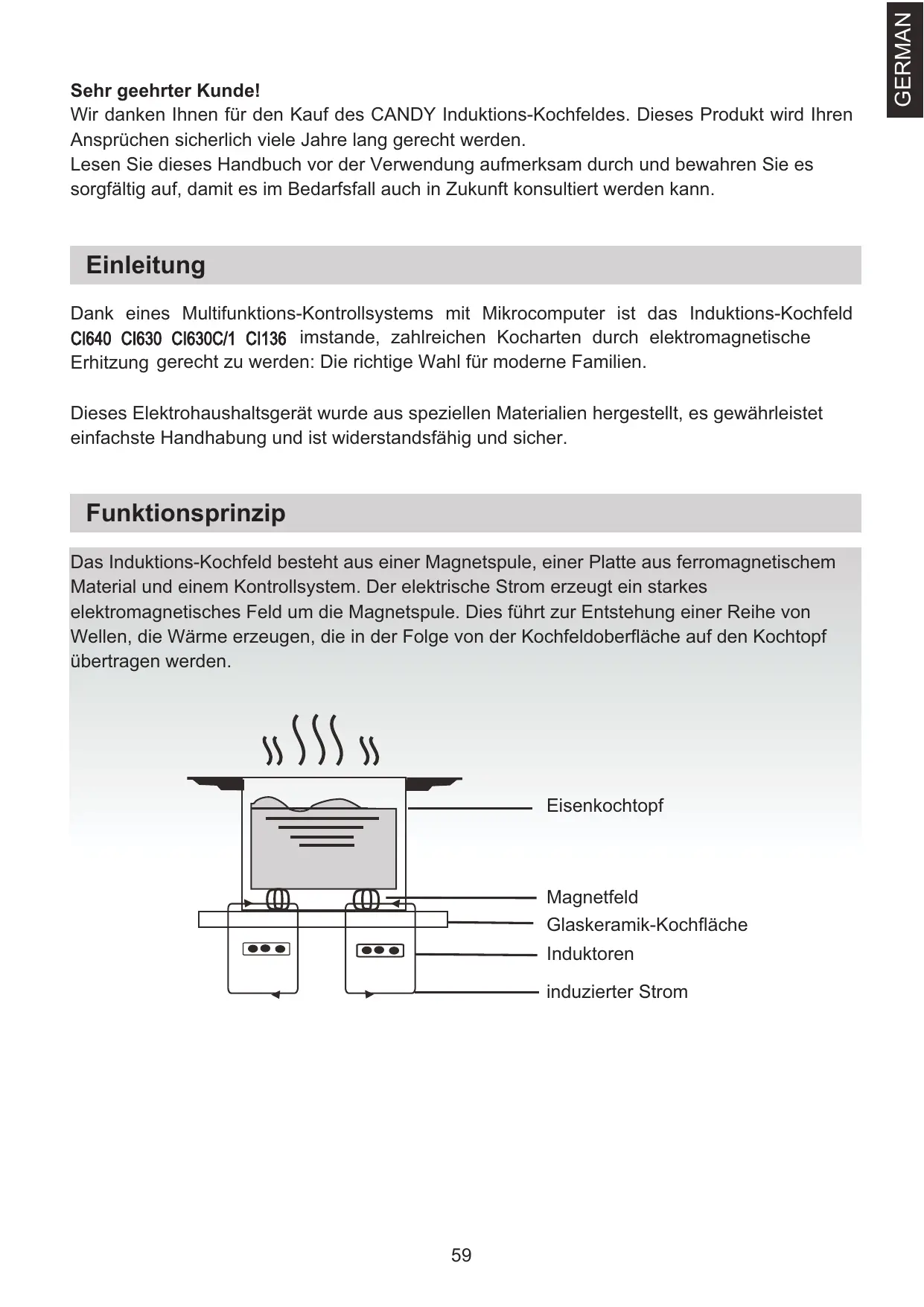

Funktionsprinzip Das Induktions-Kochfeld besteht aus einer Magnetspule, einer Platte aus ferromagnetischem Material und einem Kontrollsystem. Der elektrische Strom erzeugt ein starkes elektromagnetisches Feld um die Magnetspule. Dies führt zur Entstehung einer Reihe von Wellen, die Wärme erzeugen, die in der Folge von der Kochfeldoberfläche auf den Kochtopf übertragen werden.

Magnetfeld Glaskeramik-Kochfläche Induktoren induzierter Strom

GERMAN Sehr geehrter Kunde! Wir danken Ihnen für den Kauf des CANDY Induktions-Kochfeldes. Dieses Produkt wird Ihren Ansprüchen sicherlich viele Jahre lang gerecht werden. Lesen Sie dieses Handbuch vor der Verwendung aufmerksam durch und bewahren Sie es sorgfältig auf, damit es im Bedarfsfall auch in Zukunft konsultiert werden kann.

Dieses Kochfeld wurde für die Verwendung im Haushalt entwickelt. Wir legen stets größten Wert darauf, unsere Produkte zu verbessern und behalten uns das Recht vor, infolge neuer technischer Entwicklungen Änderungen vorzunehmen.

Vorgangsweise bei der Installation 1. Die Möbeloberfläche gemäß den Angaben auf der Zeichnung bohren; zur korrekten Installation muss rund um das Kochfeld ein Freiraum von mindestens 5 cm eingeplant werden. Sichergehen, dass die Basis, in die die Kochmulde eingebaut wird, mindestens 30 mm dick ist und dass das Basismaterial hohen Temperaturen standhält, um zu vermeiden, dass diese sich durch die vom Kochfeld erzeugte Hitze verformt (Abb. 1).

Überhitzungsschutz Ein Sensor kontrolliert die Temperatur innerhalb der Kochzone. Wenn die Temperatur das Sicherheitsniveau überschreitet, schaltet sich die Kochzone automatisch ab. Meldung von Gegenständen auf dem Kochfeld Wenn ein Kochtopf mit einem Durchmesser von weniger als 80 mm, kleine Gegenstände (wie Messer, Gabeln, Schlüssel) oder ein nicht magnetischer Kochtopf (beispielsweise aus Aluminium) auf die Kochzone gestellt bzw. gelegt werden, kommt es zur automatischen Auslösung eines akustischen Signals, das etwa 1 Minute lang ertönt. Wenn das Problem nicht behoben wird, geht das Induktionskochfeld automatisch in den Standby-Betrieb über.

IM NP NP JFMG JKFL J NP O POQ JNP POQ O

O POQ JNP Restwärme-Alarm Wenn das Kochfeld für einen langen Zeitraum verwendet wird, könnte Restwärme vorhanden sein. Der Buchstabe „H“ auf dem Display warnt davor, die Oberfläche zu berühren. Schutz durch automatische Ausschaltfunktion Die Selbstausschaltung ist eine weitere Sicherheitsfunktion Ihres InduktionsKochfeldes, die automatisch eingreift, wenn Sie vergessen, die Kochmulde auszuschalten. Die automatische Ausschaltung des Kochfeldes hängt von der verwendeten Intensitätsstufe ab, siehe unten stehende Tabelle:

Der Kochbereich schaltet sich automatisch aus nach 8 Stunden

2. Stets sichergehen, dass das InduktionsKochfeld fest auf der Auflagefläche aufliegt und es gut belüftet ist (Abbildung 2).

POQO J PP POQO H NP Wenn der Kochtopf nach beendeter Garzeit entfernt wird, erhitzt sich das InduktionsKochfeld nicht mehr und nach dem akustischen Signal, das 1 Minute lang dauert, schaltet es sich aus.

(Abbildung 2) Hinweis: Zwischen Kochfeld und eventuell darüber befindlichen Elementen muss ein Freiraum von mindestens 760 mm vorgesehen sein.

Hinweis: Personen mit Herzschrittmacher dürfen dieses Elektrohaushaltsgerät nur unter Aufsicht ihres Arztes verwenden.

Erdschluss verfügt. Die Erdung ist obligatorisch. Die Herstellerfirma übernimmt keine Haftung für etwaige Schäden an Personen oder Sachen, die durch die Nichtbeachtung dieser Vorschrift verursacht wurden. Wenn das Gerät über keinen Stecker verfügt, am Kabel einen genormten Stecker anbringen, der die auf dem Kennschild angegebene Last aushalten kann. Ist ein fester Netzanschluss gewünscht, muss zwischen Gerät und Stromnetz eine allpolige Ausschaltvorrichtung geschaltet werden; der Abstand zwischen den Kontakten muss mindestens 3 mm betragen. Beschädigte Kabel dürfen nur von Fachpersonal ausgetauscht werden. Das Kabel darf nicht geknickt oder gequetscht werden.

Vorsichtsmaßnahmen 1) Das Induktions-Kochfeld muss von technischem Fachpersonal installiert werden. Nehmen Sie die Installation nicht alleine vor. 2) Das Induktions-Kochfeld darf nicht auf Kühlschränken, Geschirrspülmaschinen oder Waschmaschinen montiert werden. 3) Das Induktions-Kochfeld muss so installiert werden, dass eine optimale Hitzeabfuhr gewährleistet ist. 4) Die Wand und der Bereich unter dem Induktions-Kochfeld müssen hitzefest sein. 5) Um Schäden zu vermeiden muss die dünne Folie, mit der das Kochfeld an die Auflagefläche geklebt ist, hitzefest sein.

Beschreibung des Induktions-Kochfeldes Lufteinlass

GlaskeramikKochfläche

4. Elektrischer Anschluss Der Anschluss an das Stromnetz muss von Fachpersonal und gemäß den geltenden Vorschriften vorgenommen werden. Die Anschlüsse für das Kochfeld sind auf Abbildung 3 dargestellt. Spannung und Frequenz 400V 2-N 50/60HZ

Elektrischer Anschluss

Schematische Darstellung des Bedienfeldes

CI136 Schwarz und Braun

Sichergehen, dass die elektrische Anlage gemäß den Vorschriften und gesetzlichen Bestimmungen über einen wirksamen

1.Kochzonen-Wahltaste 3.ON/OFF 5.Taste Leistungsregelung

3. Nachdem das Kochfeld korrekt eingesetzt wurde, mit vier Winkelmaßen an der Auflagefläche befestigen (siehe Abbildung). Dann jedes einzelne Winkelmaß je nach Dicke der Auflagefläche einstellen.

Gebrauchsanleitung Vorbereitung vor der Verwendung: Unmittelbar nach dem Einschalten gibt das Kochfeld ein akustisches Signal ab, alle LEDs blinken 1 Sekunde lang und zeigen damit an, dass sich das Kochfeld im Standby-Betrieb befindet. Den Kochtopf auf die gewählte Kochzone stellen.

Wert 0 zurück. Durch gleichzeitige Betätigung der Tasten “+” und “-” kehrt das Display auf 0 zurück.

Bestätigung der TIMER-Funktion 1. Die Leistung für die gewählte Kochzone auswählen, die “Timer”-Taste drücken und die Zeit einstellen. 2. Nachdem der Timer etwa 5 Sekunden lang geblinkt hat, wird die eingestellte Zeit automatisch bestätigt. 3. Nach der Zeiteinstellung “TIMER“ drücken, um die gewünschte Einstellung zu überprüfen.

Betriebsanleitung Nach Betätigung der “ON/OFF”-Taste zeigen alle LEDs das Symbol “-“ an. Die Kochzone wählen, auf der sich der Kochtopf befindet; die LED für die Leistungsstufe der gewählten Zone blinkt. Dann die Tasten “+” oder “-” drücken; das Display zeigt als Standard 5 an, die gewünschte Intensitätsstufe mit den Tasten “+” und “-” einstellen. Durch gleichzeitige Betätigung der Tasten “+” und “-” werden die vorherigen Einstellungen nullgestellt und die Kochzone schaltet sich aus. Für die spezifische Leistung jeder Kochzone siehe die Tabelle auf Seite 63.

Nullstellung der TIMER-Funktion Die “Timer”-Taste 5 Sekunden lang drücken, um die vorher eingestellte Funktion zu löschen. Das Display zeigt daraufhin 0 an. Sicherheitsmodus Die Kindersicherung ist durch eine Verriegelungsvorrichtung auf dem Induktionskochfeld gewä hrleistet.

Hinweis: Nach Betätigung der “ON/OFF”-Taste bleibt das Induktions-Kochfeld im StandbyBetrieb, wenn innerhalb von 1 Minuten keine weitere Betätigung erfolgt.

Um die Kindersicherung zu aktivieren, drücken Sie die Sensortaste "Verriegelung ". Das Kochfeld wechsel tnun in den Veriegelungsmodus. Der Timer zeigt "Lo" an. Alles anderen Sensortasten bis auf die " ON/OFF " -Taste sind nun gesperrt. Entsperren Drücken Sie die Sensortaste "Verriegelung" für 2 Sekunden. Das Kochfeld wech selt nun in den Standard-Modus zurück.

TIMER-Funktion Nach Betätigung der TIMER-Taste blinkt die LED auf dem Display und somit kann die Zeit eingestellt werden. Mit den Tasten “+” oder “” kann die Zeit von 1 bis 99 Minuten eingestellt werden. Bei Betätigung der Taste “+” wird die Einstellung jeweils um 1 Minute erhöht; bei Betätigung der Taste “-” wird die Einstellung jeweils um 1 Minute verringert. Wenn mehr als 99 Minuten eingestellt werden, kehrt der Timer automatisch auf den

Hinweis: 1. Die Dauer der BOOST-Funktion beträgt maximal 5 Minuten, danach kehrt das Kochfeld wieder zu ihrer anfänglichen Einstellung zurück. 2. Die BOOST-Funktion ist nur für die rechte hintere Zone der Kochmulde verfügbar. (CI136)

Nullstellung der “BOOST”-Funktion Die Zone wählen, die mit dem BOOST- Modus arbeitet und die BOOST-Taste drücken, um diese Einstellung zu löschen. Die Leistung kehrt wieder zur vorherigen Einstellungsstufe zurück. Wenn während der BOOST-Funktion die Taste “-” gedrückt wird, wird Leistungsstufe 9 eingestellt.

Maximale Leistung jeder Kochzone Kochzone 1 2 3 4

Maximale Leistung (VV)

CI640C CI630C CI630C/1

CI136 1400 2000 3000/3600(B)

Die angegebenen Leistungswerte können je nach Material und Abmessungen des Kochtopfs variieren.

Geeignete Kochbehälter

Eisenpfanne zum Frittieren

Kochtopf aus rostfreiem Stahl

Wasserkessel aus emailliertem rostfreiem Stahl

Flacher Eisenkochtopf

Emaillierter Kochtopf

1. Es gibt zahlreiche Behälter, die zum Garen auf dem Induktions-Kochfeld geeignet sind. Dieses Kochfeld ist in der Lage, sie zu erkennen und auf ihre Eignung zu testen, und zwar wie folgt: Den Kochtopf auf eine der Kochzonen stellen. Wenn auf der Anzeige für diese Kochzone eine Leistungsstufe aufscheint, ist der Kochtopf geeignet; wenn hingegen das Symbol “U” erscheint, ist der Kochtopf zum Induktionsgaren nicht geeignet. 2. Einen Magneten am Kochtopf anbringen: Wenn der Magnet vom Kochtopf angezogen wird, ist dieser zum elektrischen Garen geeignet. Hinweis: Der Kochtopfboden muss Materialien enthalten, die magnetisch leitfähig sind. Der Kochtopfboden muss flach sein und einen Durchmesser von mehr als 14 cm aufweisen.

GERMAN BOOST-Funktion (Schnellgarfunktion) Für schnelleres Garen nach Wahl der Kochzone die “BOOST”-Taste drücken, das Display zeigt in der Folge “P“ an.

Sicherheit und Wartung

Verwenden Sie einen speziellen SicherheitsVersorgungsschalter.

Nur für die Verwendung in Innenräumen bestimmt.

Das Induktions-Kochfeld nie direkt mit Wasser reinigen.

Nie leere Kochtöpfe (ohne Speisen, die gegart werden sollen) verwenden, denn es könnten dadurch Schäden entstehen und es ist auf jeden Fall gefährlich.

Nie in Dosen verpackte Speisen aufwärmen, ohne die Dose vorher zu öffnen, um zu vermeiden, dass diese durch die hitzebedingte Ausdehnung explodiert.

Nach einer längeren Verwendung bleibt die Kochzone sehr heiß. Um Verbrennungen zu vermeiden, die Oberfläche des Kochfelds nicht berühren.

Regelmäßig sichergehen, dass die Luftzirkulation unter dem Kochfeld nicht behindert ist (Verstopfung durch Glas, Papier, usw.).

Keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf dem Kochfeld liegen lassen, um deren Erhitzung zu vermeiden.

Das Induktions-Kochfeld nie in der Nähe von Gas- oder Kerosinöfen verwenden.

Unter dem InduktionsKochfeld keine Spül- und Reinigungsmittel oder entflammbare Materialien aufbewahren.

Sollte die Oberfläche des Kochfeldes einen Riss aufweisen, Gerät ausschalten, um elektrische Schläge zu vermeiden.

Keine Kochtöpfe mit rauem Boden verwenden, damit die Glaskeramik-Oberfläche des Kochfeldes nicht beschädigt wird.

Das Kochfeld regelmäßig reinigen, um Schmutzansammlungen zu vermeiden, durch die der einwandfreie Betrieb des Elektrohaushaltsgeräts beeinträchtigt wird.

Das Elektrohaushaltsgerät außerhalb der Reichweite von Kindern installieren bzw. dessen Verwendung nur unter der Aufsicht eines Erwachsenen gestatten.

Sollte das Versorgungskabel beschädigt werden, darf es nur von technischem Fachpersonal ausgetauscht werden.

ACHTUNG: Dieses Produkt darf nicht mit dem normalen Hausabfall entsorgt werden. Es muss getrennt entsorgt werden.

Dieses Elektrohaushaltsgerät wurde entsprechend der europäischen Richtlinie 2002/96/EG zur Entsorgung von Elektro- und Elektronikaltgeräten hergestellt. Die Einhaltung der Richtlinien für die Entsorgung dieses Geräts hilft bei der Vorbeugung eventueller Umwelt- und Gesundheitsschäden, die eine falsche Entsorgung verursachen würde. Dieses Symbol zeigt an, dass das Produkt nicht als normaler Hausabfall entsorgt werden kann, sondern in Recyclingzentren für Elektro- und Elektronikmaterial.

Für nähere Informationen zur Aufbereitung, Entsorgung und Wiederverwertung dieses Produkts setzen Sie sich bitte mit dem lokalen Abfallentsorgungsdienst oder mit dem Geschäft in Verbindung, in dem der Artikel gekauft wurde.

GERMAN Reinigung und Wartung Die Kochmulden-Oberfläche muss wie folgt gereinigt werden: Schmutzart geringfügiger Schmutz starker Schmutz

Verkrustungen Zucker, Kunststoff oder geschmolzenes Aluminium

Reinigung Mit warmem Wasser; danach abtrocknen Mit warmem Wasser, danach mit einem speziellen Scheuerschwamm für Glaskeramik abtrocknen Weißweinessig auf die Verkrustung geben und mit einem weichen Tuch reinigen oder ein Spezialreinigungsmittel verwenden Zur Entfernung der Reste einen für Glaskeramik geeigneten Schaber verwenden (zum Schutz des Glases ist es besser, ein Produkt auf Silikonbasis zu verwenden)

Reinigungsgerät Schwamm Spezialschwamm für Glaskeramik Spezielle Klebefolie für Glaskeramik Spezielle Klebefolie für Glaskeramik

Hinweis: Den Stecker des Elektrohaushaltsgeräts vor der Reinigung abziehen.

Fehlermeldung und Kontrolle Wenn es zu einer Störung kommt, schaltet das Induktions-Kochfeld automatisch eine Schutzfunktion ein, und auf dem Display werden folgende Codes angezeigt: Problem F0/F1/F2 F3-F8

Mögliche Ursachen Störung am Lüfterrad Störung am Temperatursensor

Anormale elektrische Spannung

Anormale Temperatur Ungenügende Wärmeausstrahlung

Lösung Kundendienst kontaktieren. Kundendienst kontaktieren. Sichergehen, dass elektrische Versorgung vorhanden ist. Nach dieser Kontrolle das Gerät erneut einschalten. Den Kochtopf kontrollieren. Das Gerät erneut einschalten, nachdem es abgekühlt ist.

Diese Liste enthält die am häufigsten auftretenden Störungen. Das Induktions-Kochfeld nicht eigenmächtig demontieren, um Gefahren zu vermeiden und keine Schäden am Gerät zu verursachen.

KUNDENDIENST Bevor Sie den Kundendienst anrufen Bei Betriebsstörungen des Geräts empfehlen wir Ihnen: — zu überprüfen, ob der Stecker korrekt in die Steckdose eingesteckt wurde;; — die obige Fehlertabelle zu kontrollieren. Wenn die Betriebsstörung nicht herausgefunden werden kann: das Gerät ausschalten, nicht öffnen, und den Kundendienst anrufen. SERVICENUMMER FÜR DEN KUNDENDIENST Im Servicefall wenden Sie sich bitte an unseren autorisierten Werkskundendienst. Bitte wählen Sie für Deutschland aus dem Festnetz die bundesweite einheitliche ServiceRufnummer 01805-62 55 62 (0,15 €/Min., Stand 1.1.2007), die Sie automatisch mit dem zuständigen Werkskundendienst in Ihrer Nähe verbindet. Für Österreich wählen Sie aus dem Festnetz die Servicenummer 0820-220 224 (0,15 €/Min, Stand Nov. 2006). Für die Schweiz wählen Sie die Servicenummer 0848-780 780. 65

Sondererklärung Der gesamte Inhalt dieses Handbuchs wurde sorgfältig kontrolliert. Der Hersteller übernimmt keine Haftung für etwaige Druckfehler oder Auslassungen. Bei einer etwaigen Revision der Gebrauchsanleitung können technische Änderungen außerdem ohne Vorankündigung eingefügt werden. Die Abbildung des Produkts bezieht sich auf den aktuellen Stand.

3. Nutzen Sie Pfannen, deren Durchmesser genauso groß ist wie der des Kochfeldes. Unter Verwendung eines Topfes wird die Energie bis hin zur maximalen Effizienz genutzt. Nutzen Sie einen kleineren Topf, kann die Effizienz geringer sein als erwartet. Töpfe mit einem Durchmesser von weniger als 140mm werden vom Kochfeld nicht erkannt und entsprechend nicht erhitzt. 71
