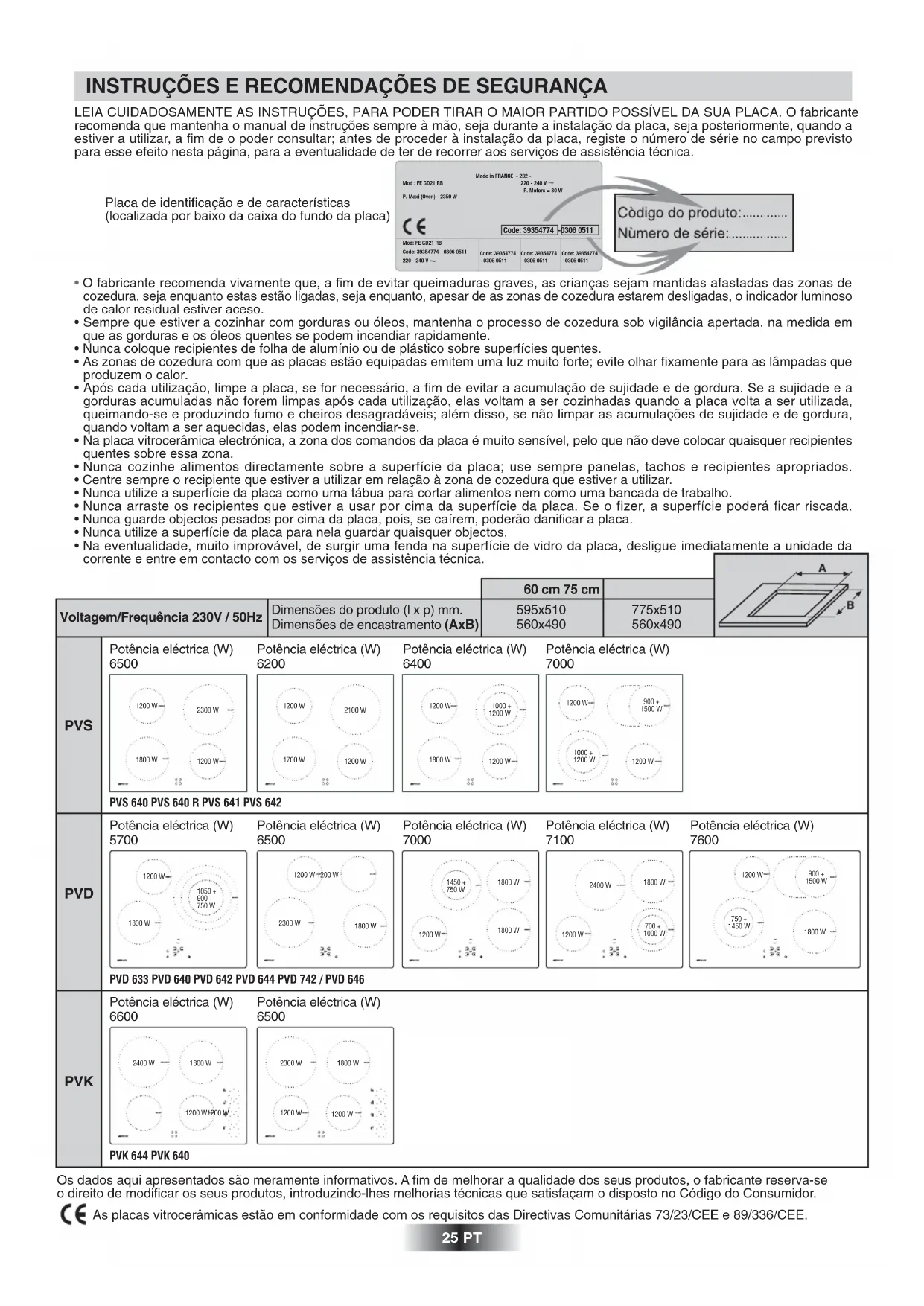

25 PT LEIA CUIDADOSAMENTE AS INSTRUÇÕES, PARA PODER TIRAR O MAIOR PARTIDO POSSÍVEL DA SUA PLACA. O fabricante

recomenda que mantenha o manual de instruções sempre à mão, seja durante a instalação da placa, seja posteriormente, quando a

estiver a utilizar, a fim de o poder consultar; antes de proceder à instalação da placa, registe o número de série no campo previsto

para esse efeito nesta página, para a eventualidade de ter de recorrer aos serviços de assistência técnica.

Os dados aqui apresentados são meramente informativos. A fim de melhorar a qualidade dos seus produtos, o fabricante reserva-se

o direito de modificar os seus produtos, introduzindo-lhes melhorias técnicas que satisfaçam o disposto no Código do Consumidor.

As placas vitrocerâmicas estão em conformidade com os requisitos das Directivas Comunitárias 73/23/CEE e 89/336/CEE. Made in FRANCE - 232 -220 - 240 V P. Motors = 30 WMod : FE GD21 RBP. Maxi (Oven) - 2350 W Code: 39354774 -0306 0511 Mod: FE GD21 RBCode: 39354774 - 0306 0511220 - 240 VCode: 39354774- 0306 0511Code: 39354774- 0306 0511Code: 39354774- 0306 0511 Placa de identificação e de características

(localizada por baixo da caixa do fundo da placa)

• O fabricante recomenda vivamente que, a fim de evitar queimaduras graves, as crianças sejam mantidas afastadas das zonas de

cozedura, seja enquanto estas estão ligadas, seja enquanto, apesar de as zonas de cozedura estarem desligadas, o indicador luminoso

de calor residual estiver aceso.

• Sempre que estiver a cozinhar com gorduras ou óleos, mantenha o processo de cozedura sob vigilância apertada, na medida em

que as gorduras e os óleos quentes se podem incendiar rapidamente.

• Nunca coloque recipientes de folha de alumínio ou de plástico sobre superfícies quentes.

• As zonas de cozedura com que as placas estão equipadas emitem uma luz muito forte; evite olhar fixamente para as lâmpadas que

• Após cada utilização, limpe a placa, se for necessário, a fim de evitar a acumulação de sujidade e de gordura. Se a sujidade e a

gorduras acumuladas não forem limpas após cada utilização, elas voltam a ser cozinhadas quando a placa volta a ser utilizada,

queimando-se e produzindo fumo e cheiros desagradáveis; além disso, se não limpar as acumulações de sujidade e de gordura,

quando voltam a ser aquecidas, elas podem incendiar-se.

• Na placa vitrocerâmica electrónica, a zona dos comandos da placa é muito sensível, pelo que não deve colocar quaisquer recipientes

quentes sobre essa zona.

• Nunca cozinhe alimentos directamente sobre a superfície da placa; use sempre panelas, tachos e recipientes apropriados.

• Centre sempre o recipiente que estiver a utilizar em relação à zona de cozedura que estiver a utilizar.

• Nunca utilize a superfície da placa como uma tábua para cortar alimentos nem como uma bancada de trabalho.

• Nunca arraste os recipientes que estiver a usar por cima da superfície da placa. Se o fizer, a superfície poderá ficar riscada.

• Nunca guarde objectos pesados por cima da placa, pois, se caírem, poderão danificar a placa.

• Nunca utilize a superfície da placa para nela guardar quaisquer objectos.

• Na eventualidade, muito improvável, de surgir uma fenda na superfície de vidro da placa, desligue imediatamente a unidade da

corrente e entre em contacto com os serviços de assistência técnica.

Dimensões do produto (l x p) mm.

ões de encastramento (AxB)

Voltagem/Frequência 230V / 50Hz

Potência eléctrica (W)

Potência eléctrica (W)

Potência eléctrica (W)

7000 1800 W1200 W1050 +900 +750 W1200 W 1200 W2300 W1800 W1200 W1800 W1800 W1450 +750 W2400 W1800 W1200 W700 +1000 W750 +1450 W1800 W900 +1500 W1200 W Potência eléctrica (W)

Potência eléctrica (W)

Potência eléctrica (W)

Potência eléctrica (W)

Potência eléctrica (W)

PVD 633 PVD 640 PVD 642 PVD 644 PVD 742 / PVD 646

PVK 644 PVK 640A instalação de electrodomésticos é uma operação delicada que, se não for efectuada correctamente, pode acarretar

consequências graves para a segurança dos consumidores. Por isso, trata-se de uma operação que deve ser confiada a um

profissional que a possa efectuar de acordo com as normas técnicas em vigor. Se, no entanto, apesar desta advertência, o

consumidor decidir proceder ele próprio à instalação da placa, o fabricante declina toda e qualquer responsabilidade em

caso de qualquer falha técnica do produto, quer esta falha dê ou não origem a danos materiais ou a lesões em pessoas.

26 PT INSTALAÇÃO ENCASTRE Tanto o móvel no qual a placa vai ser encastrada ou que vai servir

de suporte à placa, como as paredes de quaisquer móveis

adjacentes, têm de ser feitos de material resistente a

temperaturas elevadas. Além disso, o revestimento de laminado

que cobre o móvel ou o suporte deve ser colado com cola resistente

a temperaturas elevadas, a fim de impedir que se descole.

- Com a placa é fornecida uma vedação. Para a instalar:

- Volte a placa de pernas para o ar, com o lado com o vidro voltado

para baixo, tendo o cuidado de proteger o vidro.

- Monte a vedação a toda a volta da placa.

- Certifique-se de que a vedação fica correctamente colocada, a

fim de prevenir qualquer penetração no móvel de suporte.

• O corpo da placa dispõe de 4 orifícios de localização, destinados

a receber os grampos de fixação que fixam a placa ao móvel.

Antes de proceder ao encastre da placa, instale os 4 grampos

de fixação de modo a que a placa fique perfeitamente posicionada

no móvel de suporte.

• Deixe um intervalo de, pelo menos, 5 cm entre a placa e

quaisquer superfícies verticais adjacentes.

• Sempre que, depois de instalada a placa, o fundo da caixa da

placa ficar situado perto de uma zona normalmente acessível

quando está a cozinhar e/ou utilizada para guardar recipientes,

objectos, etc., instale uma divisória a uma distância de

1 cm (7cm x PVS) do fundo da caixa da placa, a fim de evitar

quaisquer riscos de queimadura ou de deterioração.

A instalação eléctrica a que esta placa vai ser ligada tem de estar

em conformidade com as normas em vigor no país da instalação.

O fabricante declina toda e qualquer responsabilidade se este

requisito não for devidamente cumprido.

- Antes de proceder à ligação, verifique a tensão da alimentação

de energia apresentada no voltímetro, a posição do disjuntor,

a amperagem do fusível e a continuidade da ligação à terra da

- A ligação da placa à rede tem de ser efectuada por meio de

uma tomada devidamente ligada à terra ou por meio de um

disjuntor omnipolar com uma distância entre contactos de, pelo

- Uma das extremidades do fio de protecção verde/amarelo tem

de ser ligada aos terminais de ligação à terra da placa, tendo

a outra extremidade do fio de ser ligada à instalação de

alimentação de energia.

- O fabricante declina toda e qualquer responsabilidade por

qualquer incidente que possa ocorrer durante a utilização de

uma placa que não esteja ligada à terra, que não esteja

devidamente ligada à terra ou que esteja ligada a uma terra cuja

continuidade da ligação à terra seja deficiente; mais se informa

que o fabricante também declina todas e quaisquer eventuais

consequências de um incidente do tipo acima referido.

- Todas as operações relacionadas com o cabo de alimentação

de energia têm de ser levadas a cabo ou pelos serviços de

assistência técnica ou por um técnico habilitado de forma equivalente.

• PLACA VITROCERÂMICA PVK Não é fornecido qualquer cabo de alimentação com esta placa,

mas esta está equipada com um bloco de terminais que lhe

permite seleccionar a ligação correcta para a fonte de alimentação

de energia utilizada.

H05V2V2-F PH Fasederivação 1-2derivação 2-3N Neutroderivação 4-5T Terra

LIGAÇÃO AO BLOCO DE TERMINAS Para fazer uma deriva ção: Faça umaponte com abarra dederivação PH N T PH PH T PH N TPH PHPH PH T TPHPH PH N PH Fasederivação 1-2derivação 2-3PH Fasederivação 4-5T TerraPH FasePH Fasederivação 2-3N Neutroderivação 4-5T TerraPH Fasederivação 1-2PH Fasederivação 3-4PH FaseT TerraPH FasePH FasePH FaseN Neutroderivação 4-5T Terra LIGAÇÃO AOS TERMINAIS DO BLOCO DE TERMINAIS:

-Remova a tampa localizada por baixo dos

botões de comando, fixada à parte da frente

por dois parafusos (vide a figura).

- Passe o cabo de alimentação para o interior

do orifício existente na tampa e prenda-o ao grampo.

- Descarne a extremidade de cada condutor do cabo de alimentação

numa extensão de 10 mm, tendo em atenção o comprimento

de cabo necessário para efectuar a ligação ao bloco de terminais.

- Assim, de acordo com as instruções de instalação e com a ajuda

de barras de derivação*, fixe os condutores da forma indicada

- A barras de derivação, instaladas no

terminal de terra, permitem fazer uma

ponte entre duas fases.

-Volte a aparafusar o serra-cabos.

- Volte a aparafusar a tampa. Bloco de terminaiscom marcasBarras dederivaçãoTerminalda terraSerra-cabos Para estabelecer a ligação ao bloco de

terminais precisa de:

- seguir as marcas 1, 2, 3, 4 e 5.

- aparafusar os parafusos.

- não se esquecer de ligar o fio de terra

ao terminal de terra.

Quando voltar a colocar a tampa, não

se esqueça de fixar firmemente as

IMPORTANTE: Fio azul = neutro Fio amarelo/verde = terra

Para poder realizar a ligação tem de seguir rigorosamente as

instruções apresentadas em seguida.

- Antes de proceder à ligação, certifique-se de que a instalação

está protegida por um fusível do tipo e com a amperagem

adequados, consulte a tabela de acordo com modelo ; certifique-

se também de que a instalação dispõe de fios com uma secção

suficiente para assegurar uma alimentação normal de energia

- Seleccione o cabo de alimentação de acordo com as

recomendações da tabela.

- Volte a placa de pernas para o ar, com o lado com o vidro

voltado para baixo, tendo o cuidado de proteger o vidro.

Nota: Tenha o máximo cuidado, para

que as barras se deivação não caiam

através do oríficio. min 10 mm PVK-PVDmin 70 mm PVSSp da 25 a 45 mm Vedação

ventilado.27 PT PLACA VITROCERÂMICA"PVS"• Modelo PVD A placa está equipada com um cabo de alimentação que só

permite a ligação da placa a uma fonte de alimentação de energia

de 220-240 V entre fases ou entre a fase e o neutro.

• Ligue o cabo de alimentação a uma tomada; para seleccionar

o fusível correcto, tem de consultar a tabela apresentada

Apesar de a placa ser fornecida com um cabo de alimentação,

ela também pode ser ligada a:

. Corrente trifásica 220-240 V3~

. Corrente trifásica 380-415 V3N~

Operações a serem levadas a

cabo na ligação existente:

- Volte a placa de pernas para o

ar, com o lado com o vidro

voltado para baixo, tendo o

cuidado de proteger o vidro.

• Abra a tampa existente na parte

de baixo da placa, descrevendo

as operações pela sequência

• Operações a serem levadas a cabo para efectuar uma ligação nova:

- Seleccione o cabo de alimentação de acordo com as

recomendações da tabela apresentada.

- Assente o cabo de alimentação no interior do serra-cabos.

- Descarne a extremidade de cada condutor do cabo de

alimentação numa extensão

atenção o comprimento de

cabo necessário para

efectuar a ligação ao bloco

- Assim, de acordo com as

instruções de instalação e

com a ajuda de barras de

derivação* que deve ter

recuperado na primeira

operação, fixe os condu-

tores da forma indicada no

• a zona de cozedura hilight: uma tira condutora metálica está

instalada de modo a abranger de modo uniforme toda a superfície

da zona. Fica pronta a ser utilizada passados 3 segundos

da sua ligação e é apropriada para uma cozedura constante,

homogénea e sustentada.

A placa vitrocerâmica permite tirar melhor

partido do elevado nível de calor gerado pelos

discos hilight, acelerando assim a cozedura dos alimentos. As

modificações estruturais mantêm inalteradas as propriedades

de resistência do vidro às temperaturas elevadas, e incrementam

significativamente o controle da distribuição da potência dos

discos. Com o principio do "Sprinter", obtemos uma redução,

do tempo necessário para a cozedura, que pode chegar até

15%, em função do tipo de cozedura e dos recipientes utilizados.

• a zona de cozedura halolight: Resulta da combinação do

halogéneo (1/3) com o "hilight" (2/3) O aumento de temperatura

desta zona da superfície é extremamente rápido. É a

zona de cozedura apropriada para fritar peças de carne, cozer

rapidamente alimentos e para uma cozedura intensiva em que

é necessária uma temperatura elevada durante um período de

tempo muito reduzido.

• a zona de cozedura radiante: admite subidas tanto rápidas

como lentas da sua temperatura, caracterizando-se por uma

estabilidade elevada na manutenção da temperatura

pretendida. Trata-se de uma unidade extremamente precisa que

assegura uma difusão óptima do calor.

A ligação ao circuito eléctrico, tanto no forno como na placa

vitrocerâmica, deve sempre ser feita através do forno. Por esse

motivo, é muito importante que siga rigorosamente as instruções

dadas no manual de instruções do forno.

A placa vitrocerâmica sem botões de comando "PVS" foi concebida

para ser utilizada exclusivamente em conjunto com unidades de

comando separadas específicas ou com fornos de encastrar com

comandos da placa integrados.

Uma tabela detalhada (fornecida com os fornos com os comandos

das placas integrados ou com unidades de comando

independentes) indica claramente quais as placas a serem ligadas

a que unidades específicas. Em circunstância alguma poderá a

placa ser ligada a qualquer outra unidade de comando ou a

qualquer outro forno, à excepção dos expressamente indicados

Para poder efectuar a ligação eléctrica, terá de ligar os

1 e 2 da placa aos conectores fêmea 3 do

forno ou do painel de comandos.

INSTALAÇÃO COM FORNO Esta ligação tanto pode ser feita antes como depois de

o forno ter sido instalado e fixado em posição (por meio

Aberturas para o encastre de fornos:

Consulte o manual de instruções em causa. 550x10 Trif ásica220-240V3~Trifásica380-415V3N~Bifásica220-240V2~Monofásica220-240V~25 A 25 A 20 A 16 APVD 633 - PVD 642 - PVD 644PVD 633PVD 642PVD 644L1: Fasederivação 1-2derivação 2-3N: Neutroderivação 4-5T: TerraL1: Fasederivação 1-2derivação 2-3L2: Fasederivação 4-5T: TerraL1: Fasederivação 1-2L2: Fasederivação 3-4L3: FaseT: TerraL1: FaseL2: FaseL3: FaseN: Neutroderivação 4-5T: Terra L2

L3 3 G 2,5H05VV-F ouH05RRF3 G 2,5H05VV-F ouH05RRF4 G 2,5H05VV-F ouH05RRF5 G 1,5H05VV-F ouH05RRF CABO FUSIVEL20 A 20 A 20 A 16 APVD 64025 A 25 A 25 A 16 APVD 742PVD 646 Para poder realizar a ligação nova tem de seguir

rigorosamente as instruções apresentadas em seguida.

• Antes de proceder à ligação, certifique-se de que a instalação

está protegida por um fusível do tipo e com a amperagem

adequados, consulte a tabela apresentada na página seguinte;

certifique-se também de que a instalação dispõe de fios com uma

secção suficiente para assegurar uma alimentação normal de

- localize as duas patilhas localizadas dos lados,

- coloque a lâmina de uma chave de fendas plana em frente de

cada patilha, empurre para dentro, pressione e, por fim, remova

• Extraia o cabo de alimentação:

- remova os parafusos que prendem o bloco de terminais que

contém as barras de derivação e os condutores para o cabo de

- desaperte o serra-cabos para libertar o cabo de alimentação.

- Extraia o cabo de alimentação. LIGAÇÃO AO BLOCO DETERMINASPara fazer uma deriva ção: Faça umaponte com abarra dederivaçãoShunt22 mini

PLACA FORNO28 PT A SELECÇÃO DOS RECIPIENTES

• Use recipientes de qualidade elevada, com fundos planos:

um fundo muito plano elimina os pontos de acumulação de

calor que fazem com que os alimentos se agarrem, e a espes-

sura do metal assegura uma distribuição excelente do calor.

• Assegure-se sempre de que o fundo dos recipientes que

vai utilizar está seco: quando encher o recipiente ou utilizar um

recipiente acabado de retirar do frigorífico, por exemplo, assegure-

• Utilize recipientes suficientemente grandes para cobrirem

completamente a fonte de calor: o melhor será utilizar recipientes

cujo fundo tenha, pelo menos, a mesma dimensão

que a zona de cozedura. Se a dimensão do fundo do recipiente

for ligeiramente maior do que a da zona de cozedura, a energia

será utilizada de forma mais eficiente.

As informações que se seguem vão ajudá-lo a seleccionar os

recipientes mais indicados para obter bons resultados.

Os mais indicados são os recipientes com um fundo "Sandwich".

O fundo "Sandwich" combina as qualidades do aço inoxidável

(aspecto, durabilidade e estabilidade) com as vantagens do

alumínio ou do cobre (transmissão de calor e distribuição uniforme).

recomendamos que opte por recipientes de fundo

. Boa condutividade.

Aviso: Embora, por vezes, os recipientes feitos deste material

deixam resíduos na superfície da placa, que parecem marcas,

estes podem ser removidos se forem limpos rapidamente.

Nunca utilize recipientes de alumínio com uma espessura reduzida.

Ferro fundido/cerâmica:

Desempenho excelente, mas o cobre pode deixar vestígios que

podem ser confundidos com riscos. Estes vestígios desaparecem

se a placa for limpa rapidamente. No entanto, nunca deixe a água

evaporar-se completamente dos recipientes que está a utilizar,

pois, se o deixar, eles aquecem excessivamente e o metal

sobreaquecido pode ficar colado à superfície da placa.

Um recipiente de cobre sobreaquecido pode deixar vestígios e

riscos que nunca mais desaparecem da superfície da placa.

Porcelana/aço esmaltado:

Só recipientes com fundo liso, que não seja espesso e que seja

Para obter os melhores resultados de cozedura possíveis,

deve usar sempre recipientes da melhor qualidade:

COMO UTILIZAR A PLACA:

• Localize o símbolo correspondente à zona de cozedura que

• Regule a potência da zona de cozedura para o máximo até ela

ter aquecido devidamente e, em seguida, baixe a potência para

o nível ideal para os alimentos que vai cozinhar.

• O indicador luminoso de calor residual acende-se quando a

zona de cozedura atinge uma temperatura de 60°C ou superior.

Este indicador luminoso fica aceso, mesmo que a zona de

cozedura esteja desligada, até a sua superfície ter arrefecido.

Ele apaga-se automaticamente quando a zona de cozedura

regista uma temperatura inferior a 60°C.

• Para desligar uma zona de cozedura, rode o botão respectivo

para a posição correspondente a "0".

Posições: os exemplos apresentados abaixo são meramente

indicativos, destinando-se a servir de guia. Depois de já estar

familiarizada com a placa de cozedura, já conseguirá definir as

regulações que melhor se adaptem à sua forma de cozinhar e ao

4 Para cozinhar maçãs ao vapor, legumes frescos, massas, crepes,peixe... 5

Posições Algumas sugestões...

• Rode o botão de comando para a potência de cozedura

• Regule a potência da zona de cozedura para o máximo até ela

ter aquecido devidamente (ou seja, até o conteúdo do recipiente

ter atingido a temperatura pretendida) e, em seguida, baixe a

potência para o nível ideal para os alimentos que vai cozinhar.

• O indicador luminoso de calor residual acende-se quando

a zona de cozedura atinge uma temperatura de 60°C ou

superior. Este indicador luminoso fica aceso, mesmo que a

zona de cozedura esteja desligada, até a sua superfície ter

• Para desligar uma zona de cozedura, rode o botão respectivo

para a posição correspondente a "0".

Aviso: A zona de cozedura extra grande, dependendo das

dimensões dos utensílios utilizados e/ou da qualidade dos

alimentos, fornece níveis de desempenho ainda mais elevados.

Este facto deve-se essencialmente feitio oval e concêntrico da

* A zona de cozedura oval é constituída por duas áreas de

aquecimento, uma área circular e uma área complementar com

feitio oval. Rode o botão de comando do 1 até ao 12 para regular

a potência da área circular. Para utilizar a área oval, basta rodar

o botão de comando para a posição correspondente

ao nível 12 e, em seguida, seleccionar um nível de potência de

* A área de aquecimento é constituída por duas zonas

O círculo interior é activado quando o botão é rodado para uma

posição qualquer, correspondente aos níveis de potência 1 a 12.

O círculo exterior só é activado quando o botão de comando é

rodado para além da posição correspondente ao nível de potência

12, sendo regulada uma potência de 2200 W.

• DESCRIÇÃO DA PLACA PLACA VITROCERÂMICA COM COMANDOS SENSÍVEIS AO TOQUE "PVD"

* dependendo do modelo.

Indicador luminoso de programação*

• Depois de ligar a placa, tem de esperar alguns segundos

antes de poder activar os comandos electrónicos da placa.

- Prima o comando . Os comandos electrónicos da placa ficam

activos. Em cada um dos visores de indicação do nível de

potência é indicado o nível de potência " " e o indicador luminoso

de controlo fica a piscar.

- Sempre que não forem utilizados durante 20 segundos, os

comandos electrónicos desactivam-se automaticamente e a

operação de arranque tem de ser repetida. Para manter um prato quente, para derreter manteiga, paraderreter chocolate....Potênciamuito reduzidaPara cozinhar os alimentos em “fogo lento”, para fazer molhos,estufados, arroz doce, ovos escalfados... Pot ênciareduzida Feij ões alimentos congelados, fruta, para ferver água..PotênciamoderadaPara cozinhar os alimentos com o “lume mais forte”, paraconfeccionar omoletas, para fritas bifes. Pot ênciaelevadaBifes, costeletas, para fritas... Pot ênciamuito elevada Pot ênciamédia Posições Algumas sugestões... Para cozinhar maçãs ao vapor, legumes frescos, massas, crepes,peixe ... Para manter um prato quente, para derreter manteiga, paraderreter chocolate.... Pot ênciamuito reduzidaPara cozinhar os alimentos em “fogo lento”, para fazer molhos,estufados, arroz doce, ovos escalfados... Pot ênciareduzida Feij ões alimentos congelados, fruta, para ferver água.. Pot ênciamoderadaPara cozinhar os alimentos com o “lume mais forte”, paraconfeccionar omoletas, para fritas bifes.PotênciaelevadaBifes, costeletas, para fritas...Potênciamuito elevada Pot ênciamédia Indicador luminoso da

zona de cozedura adicional*

único modelo. Esta zona de cozedura fica totalmente activa

quando a zona de cozedura está a ser utilizada; os dois indicadores

luminosos de controlo da zona de cozedura adicional estão acesos.

Para desactivar a zona de cozedura adicional:

- Prima uma vez o comando da zona de cozedura adicional .

O indicador luminoso decontrolo correspondente à zona de

- Prima uma das teclas "+" ou "-" para seleccionar um nível de

potência entre 1 e 9. Mantenha a tecla "+" ou "-" premida, para

aumentar ou diminuir gradualmente o nível de potência.

• COMO DESACTIVAR UMA ZONA DE COZEDURA Para poder ser desactivada, a zona de cozedura tem de estar

activada. Na zona dos visores de indicação do nível de potência,

o indicador luminoso de controlo tem de estar aceso, fixo. Se não

for esse o caso, volte a activar a zona pretendida.

- Prima a tecla "-" para ser apresentada a indicação correspondente

ao nível de potência " "A zona de cozedura é desactivada e,

depois de passados 10 segundos, a indicação de potência

" " deixa de ser visível.

- Para desactivar rapidamente uma zona de cozedura, prima

simultaneamente as teclas "+" e "-". É automaticamente

apresentada a indicação do nível de potência " ". A zona

de cozedura fica desactivada.

• COMO ACTIVAR UMA ZONA DE COZEDURA

- Prima a tecla de selecção

correspondente à zona de

cozedura pretendida. Na zona dos

visores de indicação do nível de

potência, o indicador luminoso de

controlo fica aceso, fixo. Ele indica

que a respectiva zona de cozedura

Os exemplos que passamos a apresentar em seguida são meramente

informativos. À medida que for adquirindo maior experiência, poderá

adaptar estas regulações ao seu gosto e aos seus hábitos pessoais.

2 : ) ....Temperatura ideal para derreter manteiga, etc.

3 : Temperatura ideal para manter os alimentos quentes.

4 : Temperatura ideal para aquecer alimentos.

5 : Temperatura ideal para descongelar alimentos, para os guisar, para

os cozinhar completamente, para confeccionar pratos a temperatura

6 : Temperatura ideal para cozinhar alimentos em recipientes sem tampa.

7 : Temperatura ideal para fritar, dourar e assar peças de carne.

8 : Temperatura ideal para a confecção de pratos que exigem temperaturas

elevadas, para assar, para grelhar.

• COMO DESLIGAR A PLACA Tanto as zonas de cozedura como o temporizador podem

ser desligados em qualquer momento, para o que só

tem de premir o comando de ligar/desligar.

• INDICADOR LUMINOSO DE CALOR RESIDUAL O painel de comandos informa o utilizador sempre que a tempe-

ratura da superfície das zonas de cozedura for superior a 60°C,

apresentando a seguinte indicação: " ".

Quando quiser terminar a cozedura, o melhor será desligar a

zona de cozedura e utilizar o calor residual para ajudar a cozedura

a terminar suavemente.

Quando a temperatura da superfície da zona de cozedura atinge

um valor inferior a 60°C, a indicação " " deixa de ser apresentada.

Nota: Sempre que haja uma falha de corrente, o indicador de

calor residual não é apresentado, mesmo que a temperatura da

superfície da zona de cozedura seja superior a 60°C.

Determinados modelos dispõem de uma zona de cozedura

constituída por duas áreas de aquecimento. Esta zona de cozedura

tanto pode ser concêntrica como extensível.

Esta zona de cozedura fica totalmente activa quando a zona

de cozedura está a ser utilizada; o indicador luminoso de

luminoso de controlo correspondente apaga-se quando essa

Uma vez activada, a função de bloqueio impede que as crianças

possam ligar inadvertidamente a placa. Trata-se de uma função

que também é muito útil quando se pretende limpar a placa.

Para bloquear a placa:

- Prima a tecla de ligar/desligar .

- Prima simultaneamente as teclas "-" e " + " da zona de cozedura

dianteira direita (PVD 633 da zona de cozedura dianteira

esquerda), e, em seguida, volte a premir a tecla "+" desta zona.

A placa fica bloqueada e o indicador luminoso de bloqueio "L"

acende-se durante 20 segundos em todas as zonas de cozedura.

Para desbloquear a placa:

- Prima a tecla de ligar/desligar .

O indicador luminoso de bloqueio "L" é apresentado em todas as

- Prima simultaneamente as teclas "-" e " + " da zona de cozedura

dianteira direita (PVD 633 da zona de cozedura dianteira

esquerda) e, em seguida, volte a premir a tecla "-" desta zona.

A placa fica desbloqueada.

• OPERAÇÃO DA TECLA DE BLOQUEIO

• OPERAÇÃO DO DISPOSITIVO DE AQUECIMENTO RÁPIDO Cada uma das zonas de cozedura da placa está equipada

com um dispositivo de aquecimento rápido, para aumentar

mais depressa a temperatura da zona de cozedura:

Como ligar o dispositivo de aquecimento rápido

- Prima a tecla de ligar/desligar .

- Seleccione a zona de cozedura pretendida, active-a, prima a

tecla "+" para seleccionar o nível de potência "9", liberte

brevemente a tecla "+" e, em seguida, volte a premir esta

tecla; as indicações apresentadas alternam rapidamente entre

"A", dispositivo de aquecimento rápido, e "9", nível de potência.

- Se necessário reduza o nível de potência seleccionado; nesse

caso as indicações apresentadas alternam rapidamente entre

"A", dispositivo de aquecimento rápido, e a indicação do nível

de potência seleccionado.

- Prima o comando da zona pretendida.

O indicador luminoso de controlo situado ao pé do nível de

potência tem de estar aceso, indicando que a zona de cozedura

Seleccione um nível de potência entre 1 e 9.

- Prima a tecla de regulação do temporizador.

O indicador luminoso de controlo, à volta do visor do temporizador,

informa qual a zona de cozedura que está a ser controlada.

seleccionar um tempo em minutos, de 0 a 99 minutos, ou prima

o comando "-" para diminuir o tempo entre 60 e 0 minutos.

O tempo programado pode ser modificado em qualquer altura,

para o que só tem de voltar a activar a zona de cozedura e, em

seguida, de agir sobre a tecla de comando do temporizador.

Uma vez decorrido o tempo regulado com o temporizador, a zona

de cozedura desliga-se automaticamente, sendo emitido um sinal

sonoro durante 1 minuto. Prima a tecla de comando do

temporizador para calar este sinal sonoro.

O temporizador pode ser utilizado apenas como uma lembrança,

tocando depois de decorrido o tempo previamente programado.

• COMO PROGRAMAR UMA ZONA DE COZEDURA

cozedura externa adicional apaga-se quando

essazona é desactivada.

- Prima duas vezes o comando da zona de cozedura adicional

O indicador luminoso de controlo correspondente à zona de co-

zedura externa central apaga-se quando essa zona é desactivada.

Para voltar a activar as zonas de cozedura adicionais: Prima

o comando da zona de cozedura adicional uma ou duas vezes,

conforme pretenda activar apenas a zona de cozedura adicional

central ou a central e a externa.ASSISTÊNCIA TÉCNICA Antes de telefonar para a assistência técnica

Se o forno não estiver a trabalhar, recomendamos que:

- verifique se a placa está devidamente ligado à corrente (ficha

correctamente introduzida na tomada).

Se lhe for impossível detectar a causa da avaria:

desligue a placa da corrente, não o tente reparar e ligue para

os serviços de assistência técnica.

Antes de ligar para os serviços de assistência técnica, porém,

tome nota do número de série, constante da respectiva placa

DETECÇÃO E RESOLUÇÃO DE PROBLEMAS As zonas de cozedura não fervem em fogo lento ou limitam-

se a fritar ligeiramente os alimentos.

• Use exclusivamente recipientes que tenham fundo plano. Se a

luz for visível entre o recipiente e a placa, a zona de cozedura

não está a transmitir correctamente o calor.

• O fundo do recipiente deve cobrir totalmente o diâmetro da zona

de cozedura seleccionada.

A cozedura faz-se com demasiada lentidão.

• Estão a ser utilizados recipientes que não são adequados. Use

exclusivamente recipientes de fundo plano, que sejam pesados

e cujo diâmetro seja, pelo menos, correspondente ao diâmetro

da zona de cozedura.

Presença de riscos pequenos ou de abrasões na superfície

vitrocerâmica da placa.

• A placa não tem estado a ser limpa da forma correcta ou têm

estado a ser utilizados recipientes cujo fundo não é plano; ocorre

uma acumulação de partículas, como, por exemplo, de grãos

de sal ou de areia, entre a placa e o fundo do recipiente. Consulte

o capítulo "LIMPEZA DA PLACA VITROCERÂMICA" deste

manual; certifique-se sempre de que os fundos dos recipientes

utilizados estejam limpos antes de os utilizar e utilize sempre

só recipientes de fundo plano. Os riscos só podem ser atenuados

se a placa for limpa da forma correcta.

• Não arraste quaisquer recipientes de alumínio sobre a superfície

da placa. Consulte as recomendações relativas à limpeza da

placa vitrocerâmica.

• Está a utilizar os materiais correctos, mas as manchas persistem.

Utilize uma lâmina e siga as instruções indicadas no capítulo

"LIMPEZA DA PLACA VITROCERÂMICA".

• Utilize uma lâmina e siga as instruções indicadas no capítulo

"LIMPEZA DA PLACA VITROCERÂMICA".

Superfícies mais claras na placa.

• Essas superfícies são marcas deixadas por recipientes de

alumínio ou de cobre, podendo igualmente ter sido deixadas

por depósitos de minerais, de água ou de alimentos; pode

remover essas marcas com um produto de limpeza específico

Presença de resíduos caramelizados ou de plástico na superfície

A placa não funciona ou determinadas zonas de cozedura

• As derivações não estão correctamente posicionados na placa

de terminais. Mande verificar se as ligações estão de acordo

com as instruções dadas nas pág. 26 deste manual, para

os modelos "PVK" e 27, para os modelos "PVD".

• Um derrame ou um objecto grande está a cobrir ou cobriu duas

teclas durante, pelo menos, 10 segundos. Limpe o derrame ou

A placa não se desliga.

• O painel de comandos está bloqueado. Desbloqueie a placa.

A placa desliga-se automaticamente.

• Um derrame está a cobrir ou cobriu duas teclas durante mais

de, pelo menos, 10 segundos; a placa assume o modo de

segurança, sendo emitido um sinal sonoro. Limpe o derrame ou

• As zonas de cozedura desligam-se automaticamente se forem

deixadas ligadas durante demasiado tempo. Consulte o ponto

"Tempo de operação", na página 29 do presente manual.

Frequência das operações de ligar/desligar das zonas de

• Os ciclos de ligar/desligar variam em função do nível de potência

- nível de potência baixo: tempo de operação reduzido,

- nível de potência elevado: tempo de operação prolongado.

O indicador luminoso de calor residual "H" está a piscar.

• A temperatura registada nos componentes electrónicos é

demasiado elevada. A instalação da placa tem de ser verificada

por um técnico devidamente qualificado, a fim de confirmar que

satisfaz as instruções dadas na página 26 deste manual.

• Antes de limpar a placa vitrocerâmica, espere sempre que a

sua superfície arrefeça completamente.

• Utilize exclusivamente produtos específicos para a limpeza de

placas vitrocerâmicas, como, por exemplo, creme de limpeza

e raspador. Poderá adquirir estes produtos com toda a facilidade

• Evite derrames; a sujidade que cai na superfície da placa queima

muito depressa, sendo depois mais difícil de limpar.

• Mantenha sempre afastado da superfície de cozedura da placa

qualquer objecto, material ou substância passível de derreter,

como, por exemplo, artigos de plástico, açúcar ou produtos com

um teor elevado de açúcar.

- Deite algumas gotas do produto específico para limpeza de

placas vitrocerâmicas sobre a superfície da placa.

- Utilizando um pano ou um papel de cozinha ligeiramente

húmido, esfregue a superfície da placa, insistindo em pontos

com eventuais manchas.

- Limpe com um pano macio ou com um papel de cozinha s eco,

até a superfície da placa ficar limpa.

Se, depois de limpar a sua placa da forma habitual, ela

continuar a apresentar manchas:

- Deite mais algumas gotas do produto específico para limpeza

de placas vitrocerâmicas sobre a superfície da placa.

- Utilize um raspador, mantendo-o num ângulo de 30° em relação

à superfície da placa, para eliminar as manchas mais difíceis.

- Limpe com um pano macio ou com um papel de cozinha seco,

até a superfície da placa ficar limpa.

Se for necessário, repita as operações descritas acima.

CONSELHOS: A limpeza regular da superfície da placa deixa

uma camada protectora que é essencial para prevenir riscos e

desgaste. Antes de cada utilização da placa, certifique-se sempre

que a sua superfície está limpa. Para remover eventuais resíduos

de água e eventuais incrustações, deite algumas gotas de vinagre

branco ou de sumo de limão nas zonas da superfície da placa

afectadas. Limpe com papel absorvente e, em seguida, deite

algumas gotas do produto específico para a limpeza de placas

vitrocerâmicas e esfregue. Apesar de as placas vitrocerâmicas

estarem aptas a suportar o contacto dos recipientes de cozinha

de fundo plano, é sempre recomendável evitar arrastá-los sobre

a superfície da placa.

Nas placas vitrocerâmicas com botões de comando, e para

assegurar uma limpeza profunda, os botões de comando podem

ser removidos, para o que só tem de os puxar para cima. Estes

botos de comando só podem ser limpos com água com um pouco

de detergente; antes de os voltar a montar, certifique-se de que

Tenha o máximo cuidado para não permitir que penetre

qualquer água nos orifícios;

tenha também o máximo cuidado

quando estiver a montar os botões de comando de novo na placa.

- Evite usar uma esponja com demasiada água.

- Nunca utilize uma ferramenta de aço, como, por exemplo, uma

faca ou uma chave de fendas.

- Um raspador com uma lâmina não danifica a superfície desde

que seja utilizado de modo a formar um ângulo de 30º com ela.

- Nunca deixe um raspador com lâmina ao alcance das crianças.

- Nunca use produtos de limpeza abrasivos nem produtos para

• A moldura da placa:

Para limpar a moldura da placa, sem correr o risco de a danificar,

lave-a com água e sabão, enxagúe-a e, em seguida, seque-a

LIMPEZA DA PLACA VITROCERÂMICA Por exemplo, zona de 1800 W regulada para o nível de potência

6: a potência libertada equivale a 32% da potência máxima de 1800 W Quando a função "Dispositivo de aquecimento rápido" está

activada, a zona de cozedura liberta uma potência de 1800 W

durante 2,5 minutos e, em seguida, regula uma potência de 576 W.

*Para maior segurança, as zonas de cozedura são automa-

ticamente desactivadas se permanecerem ligadas durante

demasiado tempo. O momento em que cada zona de cozedura

é desactivada depende do nível de potência seleccionado.

Para desactivar o dispositivo de aquecimento rápido

- Ligue a zona de cozedura, prima a tecla "-" para voltar para um

nível de potência normal, reduza o nível de potência para a

potência pretendida (ou mesmo para "0", se quiser

desactivar a zona de cozedura).

30° MaxiEste electrodoméstico está marcado de acordo

com o disposto na directiva europeia 2002/96/CE

relativa aos resíduos de equipamentos eléctricos

e electrónicos (REEE).

Ao assegurar que este produto seja

correctamente eliminado, estará a prevenir

eventuais consequências negativas para o

ambiente e para a saúde, que, de outra forma,

poderiam resultar de um tratamento incorrecto

deste produto, quando eliminado.

O símbolo patente neste produto indica que ele não pode ser

tratado como lixo doméstico. Em vez disso, deve ser entregue

no centro de recolha apropriado, para reciclagem do equipamento

eléctrico e electrónico.

A eliminação deste produto deve ser levada a cabo de acordo

com os regulamentos localmente aplicáveis à eliminação e ao

tratamento de lixo e resíduos.

Para obter informações mais detalhadas sobre o tratamento, a

recuperação e a reciclagem deste produto, agradecemos que

entre em contacto com a entidade municipal competente, com

o serviço de eliminação de lixos e resíduos ou com o

estabelecimento comercial onde adquiriu o produto.

04-2006 • Cod. 44003268

modifications to products as required, including the interests of consumption, without prejudice to the characteristics relating to safety or function.

GB O fabricante declina toda e qualquer responsabilidade por gralhas, erros tipográficos ou de transcrição/tradução contidos neste manual. Reservamo-nos o direito de

introduzir alterações nos nossos produtos, conforme necessário, tendo inclusive em atenção os interesses relativos ao respectivo consumo, sem prejuízo das

características associadas à segurança ou ao funcionamento dos electrodomésticos.
