BEDIENUNGSANLEITUNG TRI 9250 Schulthess

Sicherheitschinweise beachten!

Gerat erst nach dem Lesen

dieser Anleitung in Betriebnehmen!

(Maschinenrichtlinie 2006/42/EG, Anhang II A)

Hersteller: Schulthess Maschinen AG
Adressee: Landstrasse 37
CH 8633 Wolfhausen

Erikt hiermit, dass die Waschetrockner der nachstehenden Typen:

Type:	Spirit ProLine TRI 9250	Spirit ProLine TRI 9375	Spirit ProLine TRI 9550	Spirit ProLine TRI 9750	Elektrische Anschlüsse
Prod.-N2	9655.1 9656.1 9676.1 9658.1 3x40V

konform sind mit den einschlagigen Bestimmungen der Maschinenrichtlinie 2006/42:EG
- konform sind mit den einschlagigen Bestimmungen folgender weiterer EU-Richtlinien Elektromagnetische Verträgelichkeit 2004/108/EG

Wolfhauson, Dezember 2009 Schulthoss Maschinen AG

Ch.Danoffel H Lanzing Rechnung und Entwicklung Product Manager

-P. Caderas

SCHULTHESS

Lieber Kundin, lieber Kunde

Wir freuen uns, dass Sie sich für einen Schulthess-Waschetrockner entschieden haben.

Ihr neuer Wäschetrockner entstand in mehrjähriger Entwicklungserbeit. Höchste Qualitätsansprüche sowohl in der Entwicklung als auch in der Fertigung garantieren ihm eine lange Lebensdauer.

Seine Konzeption erfüllt alle heutigen und zukünftigen Anforderungen moderner Wäschepflege. Sie ermöglich Ihnen eine vielfältige und individuelle Programmwahl.

Sparsamster Energieverbrauch und kurze Trocknungs-zeiten sichern Ihnen beim Betrieb Ihres Wäschetrockners hochste Wirtschaftlichkeit.

Bitte lessen Sie diese Bedienungsanleitung sorgfältig durch, um alle Mochlichkeiten und Vorteile Ihrnes neuen Wäsche trockners nutzen zu konnen.

Beachten Sie insbesondere das Kapitel «Sicherheitshinweise» sowie das beiliegende Garantie- und Kunden-dienstheft.

Wir wünschen Ihnen viel Freude an Ihr dem neuen Schulthess-Gerät.

Ihre

Schulthess Maschinen AG

Schulthess Maschinen SA

Schulthess Maschinen SA

Schulthess Maschinen AG

DEUTSCH

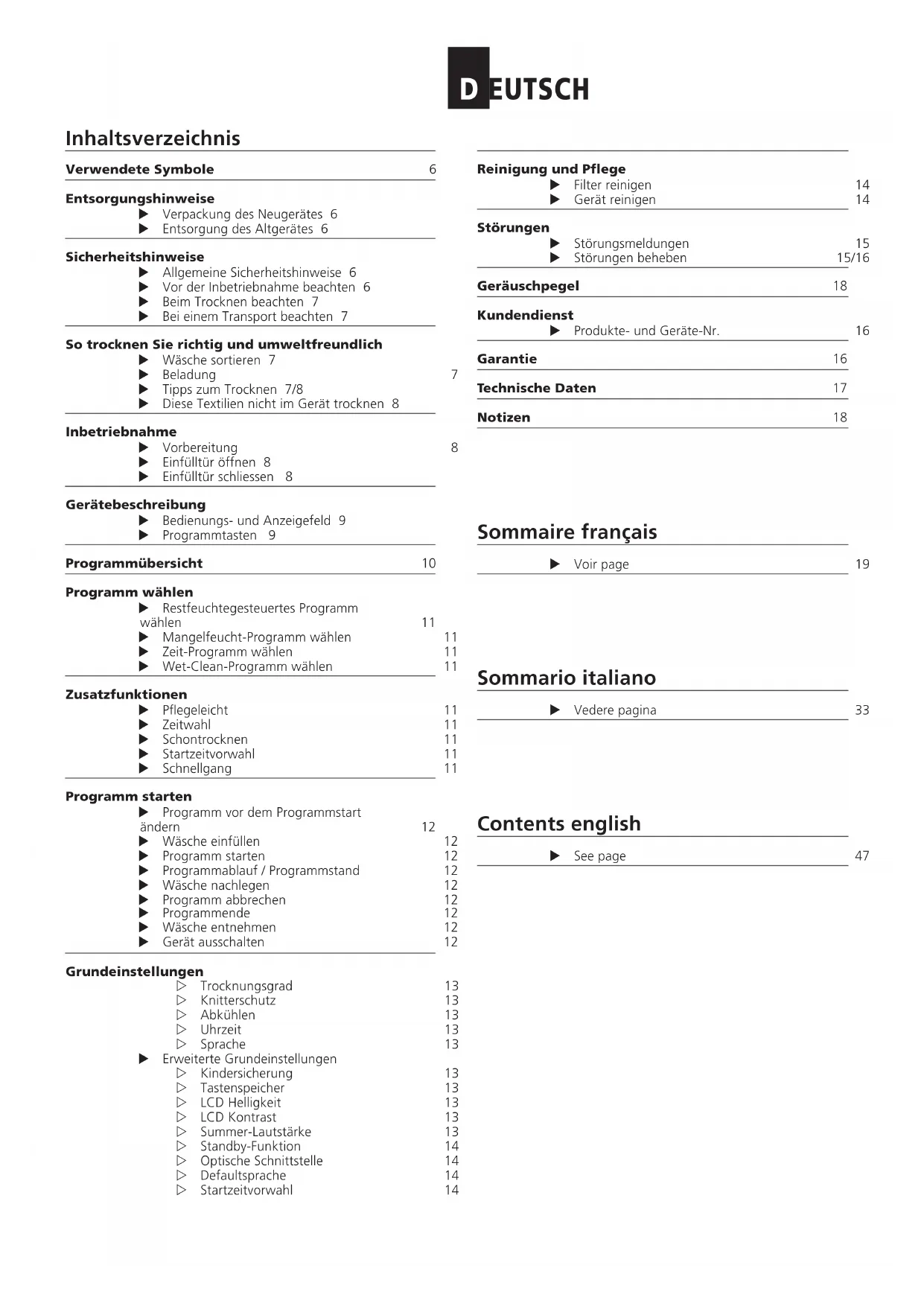

Inhaltsverzeichnis

Verwendete Symbole 6

Entsorgungshinweise

Verpackung des Neugerätes 6
Entsorgung des Altgerätes 6

Sicherheitshinweise

Allgemeine Sicherheitshinweise 6
Vor der Inbetriebnahme beachten 6
Beim Trocknen beachten 7
Bei einem Transport beachten 7

So trocknen Sie richtig und umweltfreundlich

Wasche sortieren 7
Beladung
Tipps zum Trocknen 7/8
These Textilien nicht im Gerät trocknen 8

Inbetriebnahme

Vorbereitung
Einfulltur offen 8
Einfullturschliessen 8

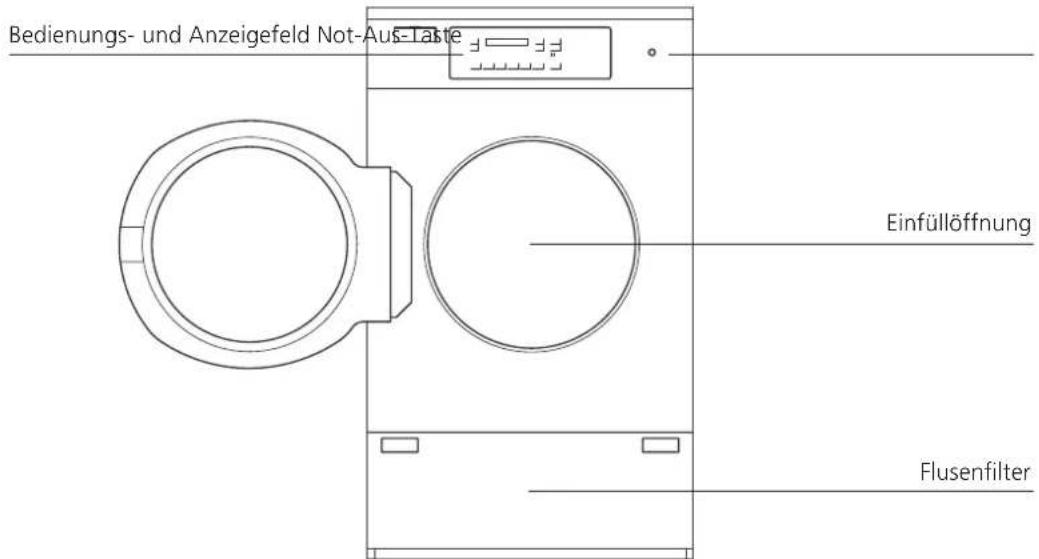

Gerätebeschreibung

Bedienungs- und Anzeugefeld 9
▶ Programmtasten 9

Programmübersicht 10

Programm wahlen

RestfeuchtegesteuertesProgramm wahlen
Mangelfeucht-Programm wahlen 11
Zeit-Programm wahlen 11
Wet-Clean-Programm wahlen 11

Zusatzfunktionen

Pflegeleicht 11
Zeitwahl 11
Schontrocknen 11
Startzeitvorwahl 11
Schnellgang 11

Programm starten

▶Programm vor dem Programmstartändern 12

Wäsche einfllen 12
Programm starten 12

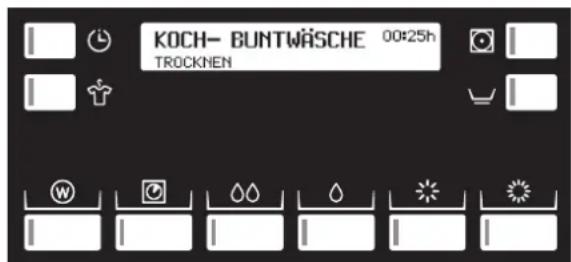

▶ Programmablauf / Programmstand 12
Wäsche nachlagen 12
▶Programm abbrechen 12
Programmende 12
Wäsche entnehmen 12
Gerat ausschalten 12

Grundeinstellungen

Trocknungsgrad 13
Knitterschutz 13
Abkühlen 13
Uhrzeit 13
Sprache 13

Erweiterte Grundeinstellungen
Kindersicherung 13
Tastenspeicher 13

LCD Helligkeit 13
LCD Kontrast 13
Summer-Lautstärke 13
Standby-Funktion 14
Optische Schnittstelle 14
Defaultsprache 14
Startzeitvorwahl 14

Reinigung und Pflege

Filter reinigen 14
Gerat reinigen 14

Störungen

Störungsmeldungen 15
Störungen beheben 15/16

Gerauschpegel 18

Kundendienst

Produkte- und Geräte-Nr. 16

Garantie 16

Technische Daten 17

Notizen 18

Sommaire français

Voir page 19

Sommario Italiano

Vedere pagina 33

Contents english

See page 47

Verwendete Symbole

signalisiert Sicherheitshinweise und Warnungen
verweist auf Arbeitssschritte, die der Reihe nach aus gefuhrt werden müssen
- kennzeichnet Aufzahlungen sowie allgemeine nützliche Hinweise

Entsorgungshinweise

Verpackung des Neugerätes

Verpackungsmaterial ordnungsgemass entsorgen.

Verpackungsmaterial ist kein Spielzeug.

Durch die Aufbereitung und Wiederverwendung werden Rohstoffe eingespart und Abfallvolumen verringgert. Die Verpackung kann dem Fachhändler oder Lieferanten zurückgegeben werden.

Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwendbar. Der Karton besteht aus 80% bis 100% Altpapier.

Holzteile sind nicht chemisch behandelt. Die Folien sind aus Polyethylen (PE), die Umbänderung aus Polypropylen (PP). These Materialien sind reine Kohlen Wasserstoff-Verbindungen und recyclelbar.

Entsorgung des Altgerätes

Ausgediente Geräte sind unbrauchbar zu machen:

Nachdem der Netzstecker gezogen bzw. der Anschluss vom Elektriker demontiert worden ist, Netzkabel durchtrennen und entfernen. Turschloss zerstoren oder entfernen, damit spielende Kinder sich nicht einsperren und in Lebensgefahr geraten.

Koponenten des Altgerätes)durfen nicht weiter verwendet werden.

Das Altgerät enthalt wertvolle Werkstoffe, die einer Wieder verwertung zugeführrt werden sollenn.

Stellen Sie sicher, dass Ihr altes Gerät ordnungsgemäss entsorgt wird.

Bewahren Sie Ihr Altgerät nicht auf und geben Sie es keinesfalls in den normalen Abfall.

Anschriften von Sammelstellen oder Rücknahmeorten für die Entsorgung von Altgeräten erfolhen Sie bei ihrer Gemeindeverwaltung.

Bitte halten Sie auf diese Weise bei einer umweltverträglichen Entsorgung bzw. Wiederverwertung mit.

Sicherheitshinweise

Dieses Gerät entspricht den einschlagigen Sicherheitsbestimmungen für Elektrogeräte. Es ist nicht für die Benut zung durch Personen (einschlüsslich Kindern) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten bzw. mit mangelnden Erfahrungen und Kennt nissen geeignet.itte beachten Sie die Sicherheitshin weise in dieser Bedienungsanleitung und der dazugehörenden Aufstellanismung.

Allgemeine Sicherheitschinweise:

Nicht auf das Geräst steigen.
A Setzen, lehnen oder stützen Sie sich nicht auf die Einfüll-tür. (Kippgefahr!)
Keinesfalls das Gerät mit Wasser abspritzen oder mit einem Dampfreiniger reinigen.
Wird das Gerät für längerere Zeit nicht gebraucht, ist es vom Strom zu trennen.
Netzstecker nur mit trockenen Händen anfassen. Nur am Stecker, nie am Kabelziehen.
A Reparaturen durren nur von geschultem Fachpersonal durchgefuhrt und defekte Bauteile nur gegen Original-Ersatzteile vom Gerätheister ausgetauscht werden. Durch unsachgemäße Reparaturen oder Fremdersatzteile konnen erhebliche Sachschäden und Gefahren fur den Benutzer entstehen.Modifikationen am Gerät sind nur in Absprache mit dem Hersteller zulässig.
Sobald eine Funktionstörung auftritt, muss das Gerät vom Stromnetz getrennt werden.
Der Trockner ist nur dann elektrisch vom Netz getrennt, wenn der Netzstecker gezogen, oder der Hauptschalter ausgeschaltet, oder die Sicherung demontiert ist
Waschmittel und Wäschepflegezusätze so aufbewahren, dass sie für Kinder unzugänglich sind.

Vor der Inbetriebnahme beachten:

Lesen Sie die beiliegenden Druckschriften sorgfältig durch, bevor Sie ihre Waschmaschine in Betriebnehmen. Sie enthalten wichtige Informationen zu Installation, zum Gebrauch und zur Sicherheit des Gerätes. Druckschriften für Mitbenützer oder Nachbesitzer sorg fällig aufbewahren.
Der Trocknerarf nur von unserem Kundendienst oder einem autorisierten Fachhandler aufgestellt und in Betrieb genommen werden. Ein Gerät mit sightbaren Schäden nicht anschliessen.
Den Anschluss der Abluftleitung nicht an einen Kamin an schliessen, an den ein Gas-, Kohleofen bzw. Herd oder eine Gas-Raumheizung angeschlossen ist. Durch Rück saugung besteht Vergiftungsgefahr!
Benutzen Sie den Trockner nur, wenn alle abnehmbaren Aussenverkleidungen montiert sind.
Flusen, die in Luftleitungen gelangen, können unter Umstanden einen Brand verursachen. Betreiben Sie den Trock ner nur mit eingebautem und tadellosem Flusenfilter. Sollen Sie eine Beschädigung feststellen, ist der Flusen filter unbedingt sofort zu ersetzen.

Beim Trocknen beachten:

Vor dem Einfullen der Wäsche darauf auf achten, dass sich keine Fremdkörper oder eventuell eingesperserte Tiere in der Trommel befinden.
Nur saubere Wäschestücke im Trockner trocknen.
Der Trocknerarf nicht benutzt werden, wenn Chemikalien fur die Reinigung benutzt worden sind. Wäschestücks, die mit Speiseöl, Aceton, Alkohol, Benzin, Petroleum, Kerosin, Fleckenentferner, Terpentin, Wachs oder Wachsentferner verschmutzt sind, sollen den vom Trocknen im Trockner in warmem Wasser mit einer zusätzlichen Menge Waschmittel gewaschen werden.
Gegenstände wie Schaumgummi (Latex-Schaumgummi), Duschhauben, wasserdichte Textilien, gummierte Artikel sowie Kleidungsstücke oder Kopfkissen mit Schaum gummiflocken sollenn nicht im Trockner getrocknet werden.
Weichspuler oder ähnliche Produkte sollen gemäss ihrer Anweisungen verwendet werden.
Ein Trockungsgang sollte immer mit vollständig erfolgtem Abkühlschnitt enden, damit die Wäschestrecke bei einer Temperatur bleiben, welche sie nicht beschädigt. Solle der Trockungsgang vorzeitig ohne Abkühlen beendet werden, müssen alle Wäschestrecke rasch entnommen und so ausgebreitet werden, dass die Wärme abgegeben werden kann. Dabei ist zu beachten, dass die Wäsche stücke aufgrund ihrer Temperatur und Feuchte bei Hautkontakt Verbrennungen verursachen können. Es ist davon für entsprechenden Handschutz zu sorgen.
Haustiere vom Gerät fernhalten.
Das Gerät nur im Haushalt zum Trocknen von Textilien benutzen.
Das Gerät nur zum Trocknen von Textilien benutzen.
Das Turglas wird beim Trocknen heiss. Berühren Sie nie mals das Turglas während dem Trocknen!
Beim Trocknen muss für eine gute Raumbelüfung gesorgt werden (Fenster oder Tur Offnen).
Nach Programmende nicht in die drehende Trommel greifen.
Lagern oder verwenden Sie in der Nähe des Trockners kein Benzin, Petroleum oder sonstige leicht entzündbare Stoffe (Brand- oder Explosionsgefahr!)
Im Notfall drücken Sie sofort den roten «Not-Aus»-Knopf!

(siehe Kapitel «Inbetriebnahme«/«Not-Aus»-Schalter))

Bei einem Transport beachten:

Vorsicht beim Transport des Gerätes! (Verletzungsgefahr!) Das Gerät nicht an vorstehenden Bauteilen anheiten!

So trocknen Sie richtig und umweltfreundlich

Wäsche sortieren

Beachten Sie die Trocknungs-Symbole in den Textilien.

Trocknen mit normaler Temperatur.

Trocknen mit niedriger Temperatur.

Nicht maschinell Trocknen.

Nur Textilien, die mit Wasser gewaschen wurden, im Gerät trocknen. Um ein gleichmässiges Trocknungsergebnis zu erzielen, die Wäsche nach Gewebeart und gewünschem Trockungsziel sortieren.

Beladung

Am sparsamsten und umweltfreundlichsten trocknen Sie, wenn Sie die maximale Wäschemenge einfllen. (Siehe Kapitel «Programmtabelle»)
Die maximalen Beladungsmengen nicht überschreiben, da Überfüllen das Trocknungsergebnis beeinträchtigt und die Wäsche stark knittert.
Die Wäshe vor dem Trocknen durch Schleudern im Waschautomat oder in einer Wäshe schleu der gründlich entwässern. Je higher die Schleuder drehzahl, umso kürzer ist die Trocknungszeit und geringer der Stromverbrauch.
- Auch pflegeleichte Wäsche schleudern.

Tipps zum Trocknen

Schliessen Sie Reissverschlüsse, Haken und Ösen. Knöpfen Sie Duvet- und Kissenbezüge zu. Lose Gürtel, Schürzenbänder usw. zusammenbinden.
- Pflegeleichte Wäsche möglichst in leicht feuchtem Zu stand (Trocknungsziel «Leichttrocken» wahren) aus dem Geratnehmen und an der Luft kurz nachtrocknen halten. Bei Übertrocknen besteht Knittergebnir.

• Legen Sie die Wäsche gut aufgelockert in die Trommel, große und keine Stücke gemischt.

• Wäschestücke, die nach dem Trocknen eines Wäschepostens mit stark entsprechenden Gewebearten noch zu feucht sind, können im Programm «Zeit trock nen» nachgetrocknet werden.
  Gewirkte Textilien, z.B. Trikotwäsche, können beim Trocknen etwas einlaufen. Für diese Textilien kein Programm «Extratrocken» verwenden.

• Wenn ein einzelnes Wäschestück getrocknet werden muss, so wird es gleichmässiger getrocknet, wenn Sie zusätzliche Wäschestücks als Ballast beigegeben, z. B. zwei Frotteetücher.
  Reine Leinengewebe neigen im Trockner zum «Aufrau hen». Beachten Sie deshab die Herstellerangaben. Stärke wäsche kann im Trockner getrocknet werden.

• Zu bugelnde Wäschestrecke müssen nicht unmittelbar nach dem Trocknen gebügelt werden. Es ist vorteilhaf, sie für eine Zeit zusammengelegt oder zusammengerollt liegen zu halten, damit sich die Restfeuchte in der Wäsche gleichmäßig verteilen kann.
  Die richtige Feuchte für das Bögeln oder Mangeln erreichen Sie durch entsprechende Programmwahl.

These Textilien nicht im Gerät trocknen

• Tropfnasse Wäsche: Energieverschwendung! (Nochmals schleudern)
  Wäsche, die mit entzündlichen Lösungsmitteln behandelt wurde, z.B. mit Fleckenentferner oder Waschbenzin, nicht im Gerät trocknen (Explosionsgefasrt!).
  Textilien, die Schaumgummi enthalten oder die mit Haarfestiger, Nagellackentferner oder ähnlichen Mitteln besteht sind, nicht im Gerät trocknen (Brandgebung!).

Inbetriebnahme

Das Gerät entsprechend der Aufstellanleitung installieren. Bevor das Gerät das erste Mal in Betrieb genommen wird, die Trommel mit einem feuchten Tuch auswischen.

Vorbereitung

Überprüfen Sie, ob:

der Flusenfilter eingesetzt ist. (siehe Kapitel «Programm starten»)
der Netzstecker eingesteckt oder der Wandschalter eingeschaltet ist.

Das Gerät ist betriebsbereit, sobaldSAMTliche Kontrollampen blinken oder im Schlafmodus erloschen sind.

Falls eine Kontrollampe dauernd leuchtet, mit Schnellgangtaste bis zur Anzeige «itte Programm wahlen» tippen.

Einfulltur offnen

Offnen Sie die Einfulltur und fullen Sie die Wasehein.

Einfülltür schliessen

Schliessen Sie die Einfülltür, indem Sie diese zudrücken, bis der Verschluss hörbar einschnappt.

Achten Sie daraufuf, dass beim Schliessen der Einfülltür keine Wäschestücke eingeklemmt werden.

Bei nicht geschlossener Tur verhindert ein Sicherheitsschalter die Inbetriebnahme des Gerätes.

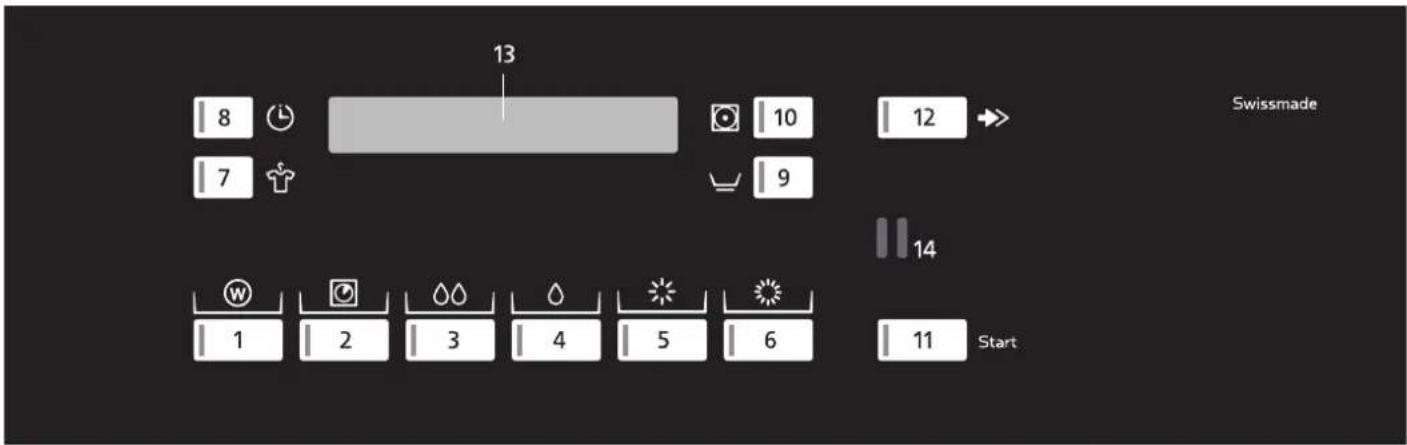

Bedienungs- und Anzeigefeld

Programme

1 Wet-Clean-Programme
2 Zeitrocknen
3 Mangelfeucht 1 (1 - 5)
4 Mangelfeucht 2 (1 - 5)
5 Schranktrocken
6 Extratrocken

Anzeigen

13Display-Anzeige

Schnittstellen

14 SCS-Schulthess Control System

(PC-Schnittstelle fur Kundendienst)

Zusatzfunktionen

2 Zeitwahl
7 Knitterschutz
8 Startzeitvorwahl
9 Pflegeleicht
10Schontrocknen
11Programmstart
12Schnellgang

Programmübersicht

Koch- und Buntwäsche

Tasten Programm Restfeuchte Dauer

1x Mangelfeucht 1 «1» 13min

2x Mangelfeucht 1 «2» 16min

3x Mangelfeucht 1 «3» 18min

4x Mangelfeucht 1 «4» 20min

5x Mangelfeucht 1 «5» 21min

1x Mangelfeucht 2 «1» 22min

2x Mangelfeucht 2 «2» 23min

3x Mangelfeucht 2 «3» 25min

4x Mangelfeucht 2 «4» 26min

5x Mangelfeucht 2 «5» 27min

1x Schranktrocken +2/-2 %

1x Extratrocken +2/-4 %

Mit gedruckter Taste «Schontrocknen» verlangert sich die Trockungszeit um ca. 20% .

Pflegeleichtwäsche

Für pflegeleichte Textilien aus Synthetic- oder Misch ge webe, sowie Baumwolle mit Bügelfreiausrüstung.

Tasten Programm Restfeuchte Dauer

1x + Mangelfeucht 1 «1» 2min

2x + Mangelfeucht 1 «2» 4min

3x + Mangelfeucht 1 «3» 5min

4x + Mangelfeucht 1 «4» 7min

5x + Mangelfeucht 1 «5» 8min

1x + Mangelfeucht 2 «1» 9min

2x + Mangelfeucht 2 «2» 10min

3x + Mangelfeucht 2 «3» 11min

4x + Mangelfeucht 2 «4» 12min

5x + Mangelfeucht 2 «5» 13min

1x + Schranktrocken +2/0%

1x + Extratrocken 0/-2%

Mit gedruckter Taste «Schontrocknen» verlangert sich die Trockungszeit um ca. 20% .

Wet-Clean-Wasche

Fur empfindliche Textilien, die nach dem Wet-Clean-Verfahren gewaschen wurden, bietet das Gerät die Mochigkeit, diese auch entsprechend schonend zu trocknen bzw. anzutrocknen. Über Taste sind durch ein- oder mehrmaliges Antippen folgende zehn Programme wahlbar:

Programm	Tasten			Anzeige	Dauer
Zeitrocknen kalt	1x W + O beliebig oft			kalt	1min - 2h30min möglich
Zeitrocknen 40°C	2x W + O beliebig oft			40°C	1min - 2h30min möglich
Zeitrocknen 60°C	3x W + O beliebig oft			60°C	2min - 2h30min möglich
Zeitrocknen 70°C	4x W + O beliebig oft			70°C	3min - 2h30min möglich
Nichtwaschbare Garderobe	5x W				ca. 47min
Waschbare Oberbekleidung	6x W				ca. 24min
Angora, Seide (antrocknen)	7x W				11min
Hochzeitskleider, Vorstände	8x W				13min
Oberbetten	9x W				1h23min
Imprägnierware	10x W				ca. 31min

Beladungsmengen

Trockner-Typ	TRI 9250	TRI 9375	TRI 9550	TRI 9750
Koch- und Buntwäsche	10kg	15kg	22kg	30kg
Pflegeleichtwäsche	5kg	7,5kg	11kg	15kg
Feinwäsche	3kg	5kg	7kg	10kg

Programm wahlen

Restfeuchtegesteuertes Programm wahlen

Das elektronische Abtastsystem kontrolliert laufend die aktuelle Feuchte ihrer Wäsche und beendet das Programm automatisch beim Erreichen des eingestellen Trocknungsziens.

▶ Programmtaste antippen, dem gewünschten Trockungsgradentsprechend.
Die Kontrollampes des gewählichen Programmes leuchtet.
Fur pflegeleichte Textilien Zu satzfunktion «Pflegeleicht» wahlen.

Mangelfeucht-Programm wahlen

Das Gerät bietet bei den Tasten «Mangelfeucht 1» und «Mangelfeucht 2» die Mänglichkeit, durch mehrmaliges Drucken den Feuch tigkeitsgrad zu verändern.

Es sind jeweils 5 Stufen möglich. In der Anzeige erscheint die gewählte Stufe, wobei mit steigender Zahl die Wäsche trockener wird.

Zeit-Programm wahlen

Zeitprogramm zum Trocknen von einzelnen Wäsche-stücken oder zum Nachtrocknen von bereits vor getrockneten Textilien mit geringem Feuchtageitsgehalt. Die einzustellende Trocknungs zeit richtig sich nach der Wäscheart, der Wäschemenge und der Wäschefeuchtigkeit.

Programm taste antippen.
Die Kontrollampe Zeitprogramm leuchtet und die minimale Trocknungszeit wird angezeigt.
Die Trockungszeit kann durch wiederholtes Antippen der Taste bis max. 150 Minuten gewählt werden

Wet-Clean-Programm wahlen

Mit diesen Programmen konnen Textilien getrocknet werden, welche vorher im Wet-Clean-Verfahrens gewaschen wurden.

Tewiederholt antippen, bis das gewünschte Programm auf dem Display erscheidt (siehe Programmübersicht)

Zusatzfunktionen

Durch die Wahl einer oder mehrerer Zusatzfunktionen kon nen Sie these Trocknungs programm gezielt auf die jewei ligen Besonderheiten ihrer Wäsche abstimmen. Diese Zusatzfunktionen bleiben nur für diese eine Trockenprogrammaktiv.

• Sie haben zudem die Möglichkeit, ihren Wäsche trockner durch Veränderung der Grundeinstellungen ihren Bedürfnissen anzupassen (siehe Kapitel «Grundeinstellungen»). Änderungen an der Grundeinstellung bleiben aktiv, bis Sie sie wieder ändern.

Pflegeleicht

Für pflegeleichte Textilien aus Synthetic- oder Misch gewebe, sowie Baumwolle mit Bügelfrei-Ausrüstung.

Zeitwahl

Falls Sie in den Spezialprogrammen ein zeitgesteuertes Trockenprogramm angewählt haben, konnen sie mit der Taste «Zeitwahl» die Programmdauer festlegen. Die einzustellende Trocknungsszeit richtet sich nach der Wäscheart, der Wäschemenge und -feuchtigkeit.

Programm taste antippen.
Die Kontrollampe «Zeitprogramm» blinkt und die minimale Trocknungszeit wird angezeigt.
Trocknungsszeit durch wiederholtes Antippen der Taste «Zeitwahl» wahren.

Schontrocknen

Bei empfindlichen Textilien kann die Taste «Schontrocken» gedrück werden. Die Temperatur wird reduziert.

Startzeitvorwahr

Durch ein- oder mehrmaliges Antippen der Taste «Startzeitvorwahr» kann die Programmstartzeit um bis zu 23,5 Stunden verzögert werden.

Dies ermitteligt z.B. das Ausnätzen des Niedertarifs für Nachtstrom. Beginn und damit auch Ende eines Programms können an individuelle Lebensgewohnheiten angepasst werden.

In der Displayanzeige wird die Startzeit und die zu erwartende Zeit für das Programmende angezeigt.

Nach dem Betätigen der Starttaste beginnt die Vorwahlzeit.

Beim Erreichen der Startzeit startet das gewählte Programm automatisch. Die aktuelle Programmdauer wird angezeigt.

• Bei einem Stromunterbruch bleibt die aktuelle Zeit gespeichert. Die Dauer des Stromunterbruchs wird nicht berücksichtigt.

Schnellgang

Das Programm kann durch Betätigten der Schnell gangtaste versturzt oder abgebrochen werden.

Programm starten

Programm wahlen

Siehe Kapitel «Programm wahlen»

Zusatzfunktionen wahlen

Siehe Kapitel «Zusatzfunktionen»

Programm vor dem Programmstart ändern

Gewünschte Programmtaste erneut antippen.
- Alle Kontrollampen der wahlbaren Zusatzfunktionen blinken wieder und alle Einstellungen sind gelöscht.
Eventuell Zusatzfunktionen wahlen.

Wäsche einfüssen

Nur Textilien, die mit Wasser gewaschen wurden, im Gerät trocknen.

Legen Sie die Wäsche gut aufgelockert in die Trommel,rosse und keine Stücke gemischt.

Programm starten

Start

Starttaste antippen.
Die Kontrollampe leuchtet und das Programm lauft automatisch ab.

Bei aktiver Kindersicherung:

Starttaste gedrück halten und Schnellgangtaste betätigten.

Programmablauf / Programmstand

Bei den feuchtegesteuerten Programmen wird die Wäsche feuchtigkeit durch ein elektronisches Abtast system ständig kontrolliert.
Die verbleibende Programmdauer wird angezeigt.
These Restzeit wird während dem Trocknen mehrmals neu berechnet, das effektive Programmende variiert deshalb um weniger Minuten.
Bei Zeitprogrammen wird die Restzeit bis zum Programmendeangezeigt.

Wäsche nachlegen

ist jederzeit möglich.

Offnen Sie die Tur
Die Trommel bleibt stehen.
Legen Sie die Wäsche ein.
Schliessen Sie die Tur.
Drucken Sie die Starttaste.

Bei aktiver Kindersicherung:

▶ gleichzeitig Start- und Schnellgangtaste gedrückt halten.
Der Trocknungsvorgang wird fortgesetzt

Programm abbrechen

Programm durch mehrmaliges Antippen der Schnell-gangtaste abbrechen, bis «Programm Ende» auf dem Displayerscheint.

Bei aktiver Kindersicherung:

Starttaste gedrückt halten.
Gleichzeitig Schnell gangtaste antippen.

Programmende

Das Programmende wird durch den Anzeigewert 00:00h, die Displayanzeige «Programm Ende» sowie eine blinkende Kontrollampe angezeigt.

• Signal ertont (nur bei eingeschalteter Summerfunktion).
• Trommel dreht sich nach Programmende in kurzen Abständen weiter, damit die Wäsche nicht knittert (nur bei eingeschalteten Knitterschutz, 30 oder 60 Minuten lang).

Spätestens jetzt sollte die Wäsche entnommen werden.

Wäsche entnehmen

Offnen Sie die Tur
Entnehmen Sie die Wäsche.
Reinigen Sie den Filter.

Gerät ausschalten

Schliessen Sie dieTür.
Schalten Sie den Wandschalter aus.
- Falls kein Wandschalter vorhanden ist, erlischt das Anzeigefeld nach 4 Min. automatisch, und der Trockner wechselt in den Standby-Modus. (Nur bei eingeschalteter Standby-Funktion)

Grundeinstellungen

Das Gerät hat eine Grundeinstellung ab Werk. Es kann bei der Inbetriebnahme oder später mit den nachstehenden Funktionen auf individuelle Bedürfnisse angepasst werden.

Die Grundeinstellungen können nur verändert werden, wenn kein Trocknungsprogramm lauft. Zum Ändern einer Grundeinstellung muss immer zuerst die Programmtaste in gedrückter Stellung ge halten und dann die Schnellgangtaste betätig werden. Die entsprechenden Funk tionen werden in der Display-Anzeige angezeigt. Bei gehaltener Programm taste und mehrmaligem Antippen der Schnellgangtaste 四 andert die Anzeige.

Beispiel:

Funktion ausgeschaltet

Funktion eingeschaltet

Trocknungsgrad (ab Werk NORMAL)

Ist der Trocknungsgrad «HÖHER» gewählt, wird die Wäsche in den feuchtegesteuerten Programmen «Schrank trocken» und «Extra trocken» etwas trockener.

Knitterschutz (ab Werk 30MIN)

Bei eingeschalteter Funktion beginnt am Programmende die Knitterschutzphase von max. 60 Minuten.

Abkühlen (ab Werk RUS)

Bei eingeschalteter Funktion wird in einigen Programmen die Abkuhlphase verlangert.

Uhrzeit (ab Werk ist die Uhr nicht eingestellt)

Mit der Taste konnen die Stunden und mit der Taste die Minuten eingestellt werden.

Sprache (ab Werk DEUTsCH)

These Einstellung gilt temporär für das gewährte Programm und wechselt einige Minuten nach Programm Ende zur Defaultsprüche darüber.

Erweiterte Grundeinstellungen

Durch gleichzeitiges Antippen dieser drei Tasten erfolgt die Anzeige der erweiterten Grundeinstellungen.
Wiederholtes Antippen Taste zeigt die möglichen Einstellungen an.
Das Antippen der-Taste ermöglich das Verändern der Einstellungen.
Durch Antippen der-Taste wird die Anzeige der Einstellungen abgebrochen.

Kindersicherung (ab Werk AUS)

《Erweiterte Grundeinstellungen》wahlen!

Die Kindersicherung soll ein zufälliges Starten, Verändern oder Löschen eines Programmes durch Kleinkinder verhindern.

Programmstart bei eingeschalteter Kindersicherung:

Halten Sie die Starttaste gedrückt und betätigten Sie die Schnellgangtaste.

Tastenspeicher (ab Werk AUS)

«Erweiterte Grundeinstellungen» wahlen!

Ist die Tastenspeicher-Funktion aktiviert, dann werden bei den beiden Mangelfeucht- sowie den Wet-Clean-Pro grammen die zuletzt benutzten Programme abgespeichert. Bei erneuter Anzahl eines dieser Programme, ist das zuletzt benutzte Programm dann automatisch angewählt

LCD-Helligkeit (ab Werk 150)

«Erweiterte Grundeinstellungen» wahlen!

Mit der Taste kann die Helligkeit der Schrift auf dem Display verändert werden.

LCD-Kontrast (ab Werk 32)

《Erweiterte Grundeinstellungen》wahlen!

Mit der Taste kann der Kontrast auf dem Display verändert werden.

Summer-Lautstärke (ab Werk LAUTSTÄRKE 2)

《Erweiterte Grundeinstellungen》wahlen!

Bei eingeschaltetem Summer ertont am Programmende in regelmässigen Abständen ein Signal. Die Lautstärke ist in 3 Stufen einstellbar:

Aus

Lautstärke 1

Lautsträke 2

Lautstrake 3

Standby-Funktion (ab Werk EIN)

《Erweiterte Grundeinstellungen》wahlen!

Bei eingeschalteter Standby-Funktion schaltet die Steuerung wenn kein Trocknungssprogramm lauft in den Energiespar-Zustand. Alle Anzeigen sind dunkel.

Optische Schnittstelle (ab Werk AUS)

«Erweiterte Grundeinstellungen» wahlen!

Wenn die optische Schnittstelle (SCS) eingeschaltet ist, kann der Kundendienst über einen PC mit der MaschineCOMMUNIZIEREN.

Defaultsprache (ab Werk DEUTSCH)

《Erweiterte Grundeinstellungen》wahlen!

Wird mit den Tasten und temporär eine andere Sprache gewählt, wechselt die Einstellung 4 Minuten nach Programmende, im Stand by-Modus oder nach länger rem Stillstand zur Default sprache darüber.

Startzeitvorwahl (ab Werk 24 STUNDEN)

《Erweiterte Grundeinstellungen》wahlen! Der maximal einstellbare Bereich der Startzeitverzogierung kann von 24 Stunden auf 100 Stunden umgestellt werden.

Reinigung und Pflege

Filter reinigen

Betreiben Sie den Trockner nur mit eingebautem und tadellosem Flusenfilter.

Der Flusenfilter ist tätig ch zu reinigen.

Der Flusenfilterarf nicht entfernt werden und es istDMAuf zu achten,dass er nicht beschadigt wird.
Beschadigte Flusenfilter sind zu ersetzen!

Flusen, die in Luftleitungen gelangen, können unter Umstanden Brand verursachen.

Gerät reinigen

Vor Reinigungs-, Pflege- und Wartungsarbeiten ist darauf auf zu achten, dass die Stromzufahr ausgeschaltet ist.
Keinesfalls das Gerät mit Wasser abspritzen oder mit einem Dampfreiniger reinigen.
Keine Lösungsmittel verwenden! Diese Mittel konnen Geräteile beschädigden, entwickeln giftige Dämpfe und sind explosionsgeführlich!

Gehäuse und Bedienteile nur mit Seifenlauge oder mit einem handelsüblichen, Lösungsmittelfreien, nicht scheuernden Reinigungsmittel reinigen.

Störungen

Störungsmeldungen

Bei den nachstehenden Störungsanzeigen kann das Programm nach Beheben der Störungen durch Betätigkeiten der Starttaste wieder gestartet werden.

«KINDERSICHERUNG AKTIV»

• Halten Sie die Starttaste gedrückt und betätigten Sie die Schnellgangtaste.

"BITTE TÜR SCHLIESSEN"

Tur zudrucken, bis Verschluss richtig einschnappt.

«SOCKELBLENDE / FLUSENSIEB»

These Meldung entscheidt nur während eines Trockenprogrammes

Sockelblende schliessen.

Die Not-Aus-Taste darf nur bei Gefahr betätig wirden und bewirkt eine sofortige Stilsetzung des Trock ners.
- Der Schalter bleibt im betätigten Zustand verriegelt.
- Bitte die Not-Aus-Taste im normalen Betrieb nicht zum Stoppen des Trockners benutzen.
Die betätigte Not-Aus-Taste kann nach Behe ben der Störung oder Beseitigung der Gefahr durch Rechts -drehen des roten Pilzknopfes entriegelt werden.

Zur Wiederinbetriebnahme des Trockners, Taste entriegeln und Starttaste drucken.

• Bei elektrisch beheizten Maschinen kann durch externe Energie-Management-Systeme das Gerät zu Zeiten von Leistungsspitzen stillgesetzt werden.
  Die Netzsperrung bewirkt ein Abschalten der Heizung und der Trockner Goes in die Abkuhl- und anschliessend in die Knitterschutzphase über.
• In thisem Zustand sind alle Bedienungstasten ausser der Schnellgang-Taste gesperrt, und die Restzeitanzeige ist gestoppt. Die Kontrollampe der Starttaste leuchtet.
• Ist die Netzspere beendet, wird das Trockenprogramm automatisch fortgesetzt und die Anzeige wieder aktiviert. Das Zuschalten der Hezung erfolgt um 15 Sekunden verzogert.

Falls das Geräte eine Funktionstörung F -- anziegt:

Brechen Sie das Programm mit der Schnellgangtaste ab und wahren Sie ein neuen Programm.

Bei wiederholter Fehleranzeige:

Stromzufuhr für ca. 1 Minute unterbrechen und wieder einschalten. (Netzsteckerziehen oder Wand schalter ausschalten)
Das Gerat ist wieder betriebsbereit, wenn die Kontrol lampen der Programme blinken.
Wahlen Sie ein neues Programm.

Bei nochmaliger Fehleranzeige:

Fehlermeldung notieren.
Netzsteckerziehen oder Wandschalterausschalten.
Kundendienstbenachrichtigen.

Störungen beheben

A Reparaturen, Änderungen oder Eingriffe an Elektro geräten)dürfen nur von geschultem Fachpersonal durchgefuhrt werden.Durch unsachgemäße Reparaturen konnen erheb liche Sachschäden und Gefahren fur den Benutzer entstehen.
Bei Reparaturen dürfen nur Originalersatzteile eingesetzt werden.

Kleine Störungen selbst beheben

Das Gerät Goes nach Betätigungen einer Programm taste nicht in Betrieb:

Überprüfen Sie, ob der Wandschalter eingeschaltet und der Netzstecker eingesteckt ist.
Überprüfen Sie, ob alle Sicherungen intakt sind oder der Sicherungsautomat ausgelost hat.

Das Display ist dunkel:

Das Gerat ist im Standby-Modus. Kein Fehler; zum Betreiben des Gerätes eine Taste drücken.
Netzausfall: Falls vor dem Netzausfall ein Programm gestartet war, wird es nach dem Netzausfall automatisch weitergebungfr.

Das Gerät lauft nicht an:

Starttaste nicht gedrückt.
Startzeitvorwahl eingestellt.Kein Fehler; Start erst nach Ablauf der vorgewählten Startzeit.

Das Gerät lassst sich nicht einschalten, das Display bleibt nach Betätigten einer Taste dunkel:

Überprüfen Sie, ob der Wandschalter eingeschaltet und der Netzstecker eingesteckt ist.
Überprüfen Sie, ob alle Sicherungen intakt sind oder der Sicherungsautomat ausgelost hat.
▶ Netzsperrung, in der Regel um die Mittagszeit. Betrieben Sie das Geräte nach Ende der Netz sperrungs zeit.

Das Trocknungsziel wurde nicht erreicht:

Warme Wäsche fuhlts sich feuchter an, als sie tatsächlich ist! Lassen sie die Wäsche ausserhalb des Trockner fertig abkühlen.

Falls sie dann immer noch zu feucht ist:

Filter reinigen. (siehe Kapitel «Programm starten»)
Trocknungsgrad erhohen.

Einzelstück erreicht das Trocknungsziel nicht:

Muss ein einzelnes Wäschestück getrocknet werden, wird es gleichmässiger getrocknet, wenn sie zusätzliche Wäschestücks als Ballast beigegeben, z.B. zwei Frotte-tücher.

Die Trocknungszeit dauert zu lange:

Filter reinigen. (siehe Kapitel «Programm starten»)
Stromausfall (Sperrzeiten von EW beachten).

Die Wäische wird bei der maximal möglichen Einstellung nicht trocken:

▶ Trommel überladen. (siehe Kapitel «Programmübersicht»)
Wäsche nicht ausreichend geschleudert.
Raumbeluftung nicht ausreichend (Tur oder Fenster offen).
Filter durch Flusen oder Kalkbelag verstopt (siehe Kapitel/Programm starten/Filter reinigen).
Kontrollieren ob bauseitige Abluftleitung verstopf ist.
Überprüfen ob zulässige Rohrleitungsgängen und -querschnitte gemass Aufstellungsanweisung entsprechen.

Feuchtigkeit im Raum steigt stark an:

• Raum nicht genügend beluftet. Für ausreichende Beluftungsorgen.

Gerauschpegel

Durch bauseitige Schallisolation der Abluft leitungen oder Einsatz von speziell gedampften Rohr leitungen (z.B. aus Kunststoff), kann der Geräusch pegel wert reduziert werden

Kundendienst

Bevor Sie den Kundendienst rufen, prufen Sie, ob Sie die Störung selbst beheben konnen (siehe Kapitel «Störungen»). In Beratungsfallen entstehen Ohnen auch während der Garantiezeit Kosten bei Einsatz eines Service-Technikers.

Wenn Sie eine Störung nicht selbst beheben konnen, Netz steckerziehen oder Wandschalter ausschalten, Wasser hahn schliessen und den Kundendienst rufen. Wahlen Sie die zentrale Kundendienst-Nummer (siehe Um schlag-Rückseite).Sie werden automatisch mit der zuständigen Kundendienst-Niederlassung in Ihr Region verbunden. Geben Sieitte dem Kundendienst die Produkte- und Gerätenummer an. Sie findenthese Angaben auf dem Typenschild auf der Innenseite der Tur. Notieren Sie hier die Nummer Ihres Gerätes.

Produkte-Nr.

Geräte-Nr.

Garantie

Garantiezeit 1 Jahr.

TRI 9250 TRI 9375 TRI 9550 TRI 9750

Fassungsvermögen Trockenwäsche 10 kg 15 kg 22 kg 30 kg
Programmdauer «Schranktrocken» ca. 35 min ca. 35 min ca. 35 min ca. 35 min
Trommelvolumen 231 dm	3 347 dm	3 508 dm	3 690 dm	3
Trommeldurchmesser 776 mm 776 mm 1075 mm 1076 mm
Trommeltiefe 490 mm 735 mm 560 mm 760 mm
Trommeldrehzahl 45 U/min 45 U/min 40 U/min 40 U/min
Trockenleistung bei Restfeuchte 50% zu «Schranktrocken» nach EN61121 0,17 L/min 0,24 L/min 0,35 L/min 0,48 L/min
Anschluss Elektroheziehung	14,4 kW	19,2 kW	28,8 kW	38,4 kW
Anzahl Heizelemente	3	4	6	8
Antrieb	180 W	180 W	370 W	370W
Anschlusspannung	400 V 3~NE	400 V 3~NE	400 V 3~NE	400 V 3~NE
Absicherung	25 AT	32 AT	50 AT	63 AT
Abluftleistung	max. 900 m³/h	max. 1100 m³/h	max. 1200 m³/h	max. 1500 m³/h
Ablufttemperatur	max. 70°C	max. 70°C	max. 70°C	max. 70°C
Leitungswiderstand bauseitig	max. 200 Pa	max. 200 Pa	max. 300 Pa	max. 300 Pa
Heiztemperatur	max. 200°C	max. 200°C	max. 200°C	max. 200°C
Abluft-Anschluss Durchmesser	200 mm 200 mm 200 mm 200 mm
Luftführung	radial	radial	radial	radial
Flusenfilterfläche	30 dm²	30 dm²	48 dm²	48 dm²
Reversierend	ja	ja	ja	ja
Feuchtigkeitssteuerung	ja	ja	ja	ja
Lagerung halten	2 RS	2 RS	2 RS	2RS
Durchmesser Einfüllöffnung	530 mm 530 mm 530 mm 530 mm
Einfüllhöhe	578 mm 578 mm 759 mm 759 mm
TÜroöffnung 180°	ja	ja	ja	ja
Tür-Unterkante ab Boden	523 mm 523 mm 705 mm 705 mm
Aussenmass Höhe	1460 mm 1460 mm 1795 mm 1795 mm
Aussenmass Breite	842 mm 842 mm 1150 mm 1150 mm
Aussenmass Tiefe 820 mm 1065 mm 888 mm 1088 mm
Maschinengewicht netto	200 kg	220 kg	360 kg	400 kg

Notizen / Notes / Note

Sommaire

Symbolesutilisés 20

Inhaltsverzeichnis deutsche

SieheSeite 5

Sommario Italiano

Vedere pagina 33

Contents english

See page 47

Symboles utilisés

Inhaltsverzeichnis deutsche

SieheSeite

Sommaire français

Voir page

Contents english

See page

Simboli impiegati

Inhaltsverzeichnis deutsche

SieheSeite 5

Sommaire français

Voir page 19

Sommario Italiano

Vedere pagina 33

Used symbols

Schulthess Maschinen AG/SA

Postfach / PO Box

CH-8633 Wolfhausen

Tel. 055·253 51 11

Fax [phone]

www.schulthess.ch

Schulthess Maschinen GmbH

Hetzendorferstrasse 191

A-1130 Wien

Tel. [phone] - 20

Fax [phone]
