6H413 B - Elektrischer Ofen FAGOR - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Elektrobackofen
Marke	Fagor
Modell	6H413 B
Maße (B x H x T)	Ca. 595 x 595 x 550 mm (Schätzung)
Gewicht	Ca. 30 kg (Schätzung)
Stromversorgung	230 V / 50 Hz, einphasig
Maximale Leistung	Ca. 2500 W
Kapazität	Ca. 65 Liter
Anzeige	Digital mit programmierbarer Uhr
Backfunktionen	Ober-/Unterhitze, Heißluft, Grill, Auftauen, Pyrolyse
Programmierer	Timer, Dauer und Ende der Backzeit programmierbar
Kindersicherung	Ja
Sicherheit	Sicherheitsautomatik (Ausschaltung nach mehreren Stunden)
Innenbeleuchtung	Ja, austauschbare Glühlampe
Reinigung	Manuell (glatte Wände) oder Pyrolyse (raue Wände) je nach Version
Mitgeliefertes Zubehör	Standardblech, tiefes Blech, Standardrost, teilweise/volle Auszugsschiene (je nach Modell)
Reparierbarkeit	Lampe vom Benutzer austauschbar; andere Reparaturen durch autorisierten Kundendienst

Häufig gestellte Fragen - 6H413 B FAGOR

Wie stelle ich die Uhrzeit am Backofen Fagor 6H413 B ein?

Zum Einstellen der Uhrzeit drücken Sie die blinkende Taste (Digitaluhr) oder drücken und drehen Sie den unteren Drehknopf (konventionelle Uhr). Verwenden Sie die Tasten + und -, um einzustellen. Nach einigen Sekunden wird die Einstellung gespeichert. Bei Stromausfall wiederholen Sie den Vorgang.

Was tun, wenn der Backofen nicht heizt?

Überprüfen Sie zuerst, ob der Backofen angeschlossen ist und der Zeitregler nicht auf 0 steht. Wenn das Display einen blinkenden Code anzeigt (z.B. Err), stellen Sie den Funktionswähler auf 0 und stellen Sie die Uhrzeit ein. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

Wie verwende ich die Pyrolyse-Reinigungsfunktion?

Wählen Sie die Pyrolysefunktion (selbstreinigende raue Wände) mit einer Temperatur von 250°C und einer Dauer von 30 bis 60 Minuten. Der Backofen heizt auf hohe Temperatur, um Rückstände zu verbrennen. Nach dem Abkühlen wischen Sie die Asche mit einem feuchten Tuch ab.

Der Backofen piept und zeigt einen blinkenden Code an, was tun?

Blinkende Codes weisen auf Störungen hin: Err (Uhrzeit einstellen), Loc (Backofen entriegeln), F1 usw. Konsultieren Sie das Kapitel 'Fehlerbehebung' in der Bedienungsanleitung. Im Allgemeinen stellen Sie den Funktionswähler auf 0 und führen Sie die entsprechende Aktion aus.

Wie sperre ich den Backofen, um zu verhindern, dass Kinder ihn benutzen?

Bei konventionellen Uhren drücken und drehen Sie den unteren Drehknopf bis zur Sperrposition. Bei Digitaluhren drücken Sie gleichzeitig die Tasten + und - für 3 Sekunden, bis das Sperrsymbol erscheint. Wiederholen Sie den Vorgang zum Entsperren.

Wie programmiere ich eine verzögerte Backzeit?

Wählen Sie zuerst das Programm, die Temperatur und die Dauer. Bei der Digitaluhr drücken Sie die Taste für das Ende der Backzeit (⏲) und stellen Sie die gewünschte Endzeit mit den Tasten + und - ein. Nach einigen Sekunden wird die Programmierung gespeichert.

Wie reinige ich das Zubehör und das Backofeninnere?

Das Zubehör (Bleche, Roste) ist spülmaschinengeeignet oder kann von Hand mit handelsüblichem Reinigungsmittel gewaschen werden. Für das Innere schalten Sie das Licht ein, dann reinigen Sie bei glatten Wänden lauwarm mit einem mit Essigwasser getränkten Tuch. Bei rauen Wänden verwenden Sie die Pyrolysefunktion.

Was ist bei der ersten Inbetriebnahme zu beachten?

Vor der ersten Inbetriebnahme heizen Sie den Backofen leer (ohne Speisen) auf 250°C für 30 Minuten auf. Es kann Rauch oder Geruch entstehen (das ist normal). Lassen Sie abkühlen und reinigen Sie das Innere mit einem feuchten Tuch.

Was tun, wenn während des Backens Rauch austritt?

Reduzieren Sie die Temperatur und/oder reinigen Sie den Backofen (siehe Kapitel Reinigung). Überprüfen Sie auch, ob Sie eine zu hohe Backstufe für das Lebensmittel verwenden.

Wie tauen Sie Lebensmittel in diesem Backofen auf?

Legen Sie das Lebensmittel auf den Rost in Position 2 (gemäß Backtabelle). Wählen Sie die Auftaufunktion (Temperatur 75°C) und stellen Sie die Dauer je nach Art und Gewicht des Lebensmittels ein. Den Backofen nicht vorheizen.

BEDIENUNGSANLEITUNG 6H413 B FAGOR

Sehr wichtig: Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie den Herd benutzen. Dokumente und Zubehor flnden Sie im Herd.

These Bedienungsanleitung ist so konzipiert, dass die Texte mit den entsprchenden Bildern in Beziehung stehen.

Feststellung des Modells

Stellen Sie das Modell Ihres Herdes fest. (a^ ,b^ , "c",d",e",f") Vergleichen Sie hierzu das Bedienfeld Ihres Gerates mit dem auf den Abbildungen.

1

Installation

1.1 Auspacken. Entfernen Sie die Schutzelemente.
1.2 Anschluss an das Stromnetz. Beachten Sie stets die Daten auf dem Typenschild (1.2.1) sowie die Maße des Möbelstücks, in das sie den Herd hineinstellen (1.2.2, 1.2.3).

Backofen: Das Gerat ist mittels einem einphasigen festen Anschluss an das Netz anzuschlieben, bei der eine Nullung (blau) mit Nulleiter gewährleistet sein muss (1.2.4). Führn Sie den Ofen in die Öffnung ein und achten Sie darauf, dass offen kein überschüssiges Kabel verbleibt (1.2.5, 1.2.6). Befestigen Sie den Ofen mit den mitgelieferten Schrauben am Möbelstück (1.2.7).

Herde für Glaskeramikkochfelder: Der Herd wird ausschließlich mit den vom Hersteller empfohlenen Glaskeramikkochfeldern installiert, um Gefahr zu verhindern. Stellen Sie die Kochplatte auf die Arbeitsfläche und losen Sie den Schaltkasten (1.2.8) los. Führren Sie die Platte unter Berücksichtigung der Installationsanforderungen in die Öffnung an der Arbeitsfläche ein (siehe Handbuch für die Platte) (1.2.9). Führren Sie den Herd in die Öffnung an dem Möbelstück ein und halten Sie darauf Raum für seine Handhabung (1.2.10). Schrauben Sie den Kasten an den Herd (1.2.11, 1.2.12). Schließen Sie die Platte an den Herd an (1.2.13). Führren Sie den Herd ganz ein und befestigen Sieihn mit den mitgelieferten Schrauben (1.2.14, 1.2.15). Drücken Sie die Anzeigeringe für die Bedienknöfte je nach Kochstelle (1.2.16) und die Bedienknöfte (1.2.17) an.

Herd und Mulde: SchlieBen Sie den Herd ans Netz an (1.2.4). Führer Sie die Mulde unter

Berücksichtigung der Installationsanforderungen in die Öffnung an der Arbeitsfläche ein (siehe Handbuch für die Mulde) (1.2.18). Führer Sie den Herd in die Öffnung an dem Möbelstück ein und halten Sie bereits Raum für seine Handhabung (1.2.10). Schließen Sie die Mulde am Herd an (1.2.19). Führer Sie den Herd ganzen ein und befestigen Sieihn mit den mitgelieferten Schrauben (1.2.14, 1.2.15).

2

Gebrauch

Vor dem Gebrauch Ihr's neuen Herdes heizen Sie ihn zuerst in leerem Zustand auf. (ohne eine Speise, auf Position, bei 250^ und 30 Minuten Dauer). Es kann Rauch oder ein unangenehmer Geruch entstehen (dies ist auf Grund der Erwärung von Fettresten etc. normal). Nach dem Abkühlen des Herdes führen Sie eine Vorreinigung des Innenbereichs mit einem feuchten Lappen durch.

2.1 Zubehor. Je nach Modell verfügen Sie über ein Standard-Blech (2.1.1), ein tiefes Blech (2.1.2) und einen Standard-Rost (2.1.3), die unabhängig voneinander Funktionieren. Außer dem konnen Sie jeges Blech mit dem Standard-Rost (2.1.4) kombinieren, wobei eine Einheit entstehen. Der teilausziehbare Rost (2.1.5) und der ganz ausziehbare Rost (2.1.6, 2.1.7) sind Träger der Bleche bzw. der Einheit (2.1.8). Beachten Sie die Position der Roste beim Einführren in den Innenbereich. Sie sind zur Kippsicherheit seitlich mit Einkerbungen (2.1.9) versehen.
2.2 Position Zubehör. Es stehen themselves 5 Positionen für die Zubehörteile 1, 2, 3, 4, 5 zur Verfugung.
2.3 Einstellen der Zeit. Analoguhr: Drucken Sie den unteren Bedienknopf und drehen Sieihn (2.3.1). Stellen Sie die Uhrzeit ein (2.3.2). Digitaluhr: Drucken Sie die Taste. Das Symbol beginnt zu blinken (2.3.3). Stellen Sie die Zeit mit den Tasten +, (2.3.4) ein. Nach einigen Sekunden hort das Symbol zu blinken auf (2.3.5). Anmerkung: Stellen Sie die Zeit nach einer Unterbrechung der Stromzufahr oder nach der Zeitumstellung wieder ein.
2.4 Zu garende Speisen. Stellen Sie die Speise in den Herd. Wahlen Sie das Zubehörteil/die Zubehörteile

und die Position aus. Schauen Sie vorher in der Tabelle zum Garen nach. Schlieben Sie die Tur.

2.5 Auswahl Garfunktion Wahlen Sie die Garfunktion gemaB Model durch Drehen des Wahlschalters. Es leuchtet die Betriebskontrollleuchte.
2.6 Temperaturauswahl Wahlen Sie die Temperatur durch Drehen des Wahlschalters. Die Kontrolleuche goes aus, wenn die gewählte Temperatur erreicht ist.

ZEITFUNKTIONEN

2.7 Auswahl der Dauer. Zeitschalter L: Wahlen Sie die Minuten durch Drehen des Wahlschalters (2.7.1). Wenn Sie mochten, dass das Gerät für unbegrenzte Zeit in Betrieb ist, stellen Sie es auf Manual-Position

Analoguhr: Drehen Sie den Bedienknopf unter nach links und wahlen Sie die Minutes (2.7.2). Wenn Sie möchen, dass das Gerät für unbegrenzte Zeit in Betrieb ist, stellen Sie es auf Manual-Position. Stellen Sie sicher, dass der rote Pfeil mit den Stunden, die durch die Uhrzeiger angezeigt werden, übereinstimmt.

Digitaluhr: Drucken Sie die Taste . Das Symbol beginn't zu blinken (2.7.3). Stellen sie die Dauer mit den Tasten +, (2.7.4). ein. Nach einigen Sekunden hört das Symbol zu blinken auf.

2.8 Auswahl Zeit des Beginns.

Analoguhr: Nach Auswahl von Programm, Temperatur und Dauer drücken Sie den Bedienknopf offen und drehenihn, bis der rote Pfeil die Anfangszeit anziegt.

2.9 Auswahl Zeit Ende.

Digitaluhr: Nach Auswahl von Programm, Temperatur und Dauer drücken Sie die Taste .Das Symbol beginnt zu blinken (2.9.1). Stellen Sie die fur das Ende gewünschte Zeit durch Drucken der Tasten ^+ -2.9.2)in. Nach einigen Sekunden hort das Symbol zu blinken auf.

2.10 Funktion Signalgerät.

Analoguhr: Wahlen Sie die Position 0 mit dem Bedienknopf des Programms (2.10.1). Drücken und drehen Sie den Bedienknopfiben, bis der rote Pfeil die Zeit fur das Signal anzeigt (2.10.2). Dies Funktioniert nur bei ausgeschalteten Herd.

Digitaluhr: Drucken Sie mehrere Male die Taste .Das Symbol beginnt zu blinken (2.10.3). Stellen Sie die Dauer mit den Tasten +, -2.7.4) ein. Nach einigen Sekunden hort das Symbol zu blinken auf. Dies Funktioniert bei ein- und ausgeschaffetem Herd.

2.11 Sperrfunktion. Diese Funktion dient dazu, eine Betätigung durch Kinder zu vermeiden.

Analoguhr: Drücken Sie den Bedienknopf unter und drehen Sieihn bis zur Auswahl von (2.11.1)

Digitaluhr: Drucken Sie 3 Sekunden lang gleichzeitig die Tasten+, Das Symbol wird angezeigt (2.11.2). Zum Aufheben der Sperrung wiederholen Sie diesen Schritt.

Hinweise zum Gebrauch: Nach dem die Garzeit abgelaufen ist, stellen Sie die Funktionsschalter und Temperatur auf Position 0 und den Zeitschalter auf Manual-Position. Offnen Sie vorsichtig die Tur des Herdes, da helber Dampf entweichen kann.

3 Wartung und Reinigung

3.1 Reinigung des Zubehörteile. Die Zubehörteile sind spülmaschinengeignet. Wenn Sie sie per Hand reinigen, verwenden Sie ein gewöhnliches Spülmittel.
3.2 Reinigung der Seitenführungen. Entfemen Sie die Führungen (3.2.1, 3.2.2), (3.2.3, 3.2.4) entsprechend des Modells. Sie sind spülmaschinengeignet. Wenn Sie sie per Hand reinigen, verwenden Sie ein gewöhnliches Spülmittel und nehmen Sie einen Schwamm oder eine Bürste zur Hilde.
3.3 Reinigung des Innenbereichs des Herdes. Schalten Sie das Licht inner an (3.3.1, 3.3.2).Modelle mit glatten Wänden: Reinigung per Hand. Reinigen Sie den Herd bei lauer Temperatur mit einem Lappen mit warmem Wasser und Essig. Modelle mit rauhen Wänden: Selfstreinigend. Garfungkction, bei 250^ und 30- 60 Minuten Dauer.
3.4 Reinigen des oberen Abschlusses des Innebereichs. Wenn der Rost ausziehbar ist (3.4.1, 3.4.2), reinigen Sieihn durch einen Lappen mit warmen Wasser und Essig.
3.5 Reinigung des Außenbereichs des Herdes.
Verwenden Sie neutrale Produkte und trocknen Sieihn mit einem weichen Lappen gut ab.

Hinweise zum Gebrauch: 1. Stellen Sie sicher, dass der Herd ausgeschaltet ist. 2. Verwenden Sie niemals Dampfreiniger.

Problembehbung

Es existiert eine Reihe von Vorlällen, die Sie selbst lose nken.

4.1 Das Gerät Funktioniert nicht. Stellen Sie sicher, dass das Gerät angeschlossen ist und/oder dass der Zeitwahrschein sich nicht auf 0 befindet.
4.2 Wahrend des Garvorgangs entweicht Rauch. Verringern Sie die Temperatur und/oder reinigen Sie den Herd (Punkt 3.3).
4.3 Geräische nach dem Garvorgang. Das ist normal; der Ventilator ist weiterhin in Betrieb, bis Innen- und Außentemperatur verringgert werden.

Die Modelle mit Digitalanzeige enthalten ein Diagnose-System, das jegliche Vorfälle aufspürt und anziegt. Sie sind auf der Anzeige sightbar:

4.4 Kein Betrieb. Es blinkt das Symbol Stellen Sie den Auswahlschalter für die Funktionen auf 0 und stellen Sie die Zeit ein (Punkt 2.3).
4.5 Kein Betrieb. Es blinkt das Symbol Der Herd war mehrere Stunden lang in Betrieb und hat sich aus Sicherheitsgründen automatisch abgeschaltet. Stellen Sie den Auswahslschalter für die Funktionen auf 0 und stellen Sie die Zeit ein (Punkt 2.3).
4.6 Kein Betrieb. Das Symbol 一 一 blinkt. Stellen Sie den Auswahlschalter fur die Funktionen auf 0 und haben Sie die Sperre des Herdes auf (Punkt 2.11).
4.7 Betrieb. Das Symbol bInkt. Betätigen Sie eine beliebige Taste.

• Manipulieren Sie den Herd nicht, um ihn zu reparieren, rufen Sie ihren Kundendienst an.

Sicherheit

Die Installation des Herdes muss durch einen zuständigen Installateur durchgeführt werden, der die Anweisungen und Schemata des Herstellers befolgt.
Die Elektroinstallation muss gemäß der auf dem Typenschild angegebenen Maximalleistung

bemessen werden und die Steckdose mit Erdung vorschriftsgemäß sein.

• Der Stromkreis, der den Herd speist, muss einen Schalter mit allpoliger Trennung mit mindestens 3mm Kontaktoffnung aufweisen.
• Wenn das Stromkabel beschädigt ist, muss es durch Ihren Kundendienst oder ähnlich qualifi ziertes Personal ausgetauscht werden, damit Gefahren vermieden werden.
• Stellen Sie sicher, dass das Gerät abgeschaltet ist, bevor Sie die Lampe austauschen, um mögliche Stromschläge zu vermeiden.
• Verwenden Sie keine Poliermittel oder harten Metalschwämme für die Reinigung der Herdtür, da die Fläche zerkratzt und Bruch mit Glassplittern hervorgerufen werden können.
• Halten Sie keine Kinder vom Herd fern.
  Während des Betriebs konnen eine der zugänglichen Bereiche heißt werden.
• Vermeiden Sie das Berühren der Heizelemente des Herds.
• Dieses Gerät ist nicht für den Gebrauch von Menschen mit Behinderung geeignet.

Umwelt

Der Herd wurde unter Berücksichtigung des Umweltschutzes konzipiert.

Denken Sie an die Umwelt. Vorheizen des Herdes nur bei Notwendigkeit (schauen Sie in der Tabelle nach). Verwenden Sie vorzugswise Formen in dunklen Farben. Bei langen Backzeiten stellen Sie den Herd 5 oder 10 Minuten vor der vorgesehenen Zeit ab.

Handhabung von Abfallprodukten elektrischer und elektronischer Geräte.

Entsorgen Sie Geräte nicht zusammen mit Haushaltsmüll.

Bringen Sie den Herd in ein Entsorgungszentrum. Die Entsorgung von Elektrohaushaltsgeräten verhindert negative Auswirkungen auf Gesundheit, Umwelt und ermöglich das Einsparen von Energie und Ressourcen. Für weitere Informationen wenden Sie sich an die lokalen Behörden oder an die Einrichtung, in der Sie den Herd erworben haben.

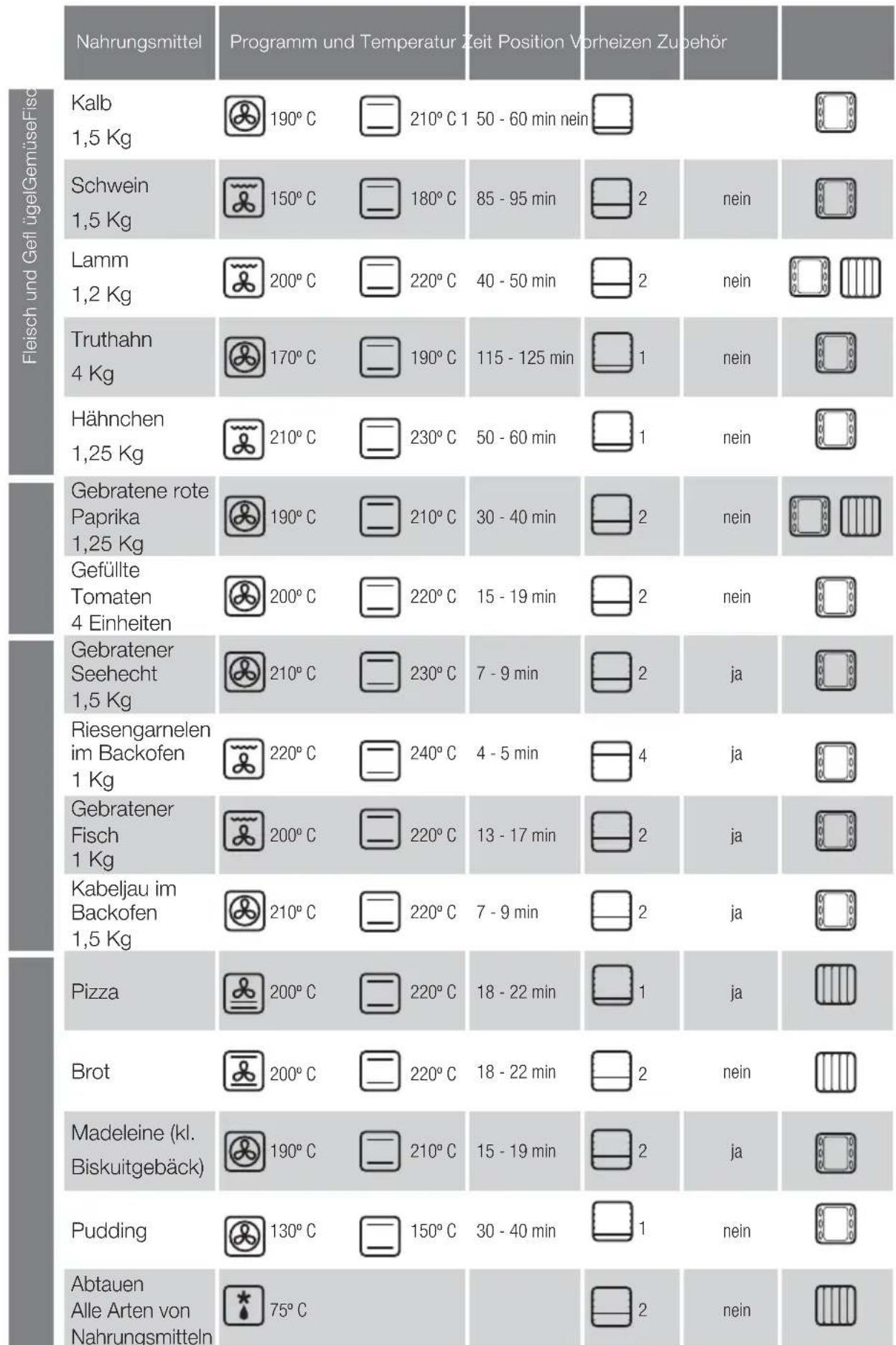

Tabelle zum Garen
