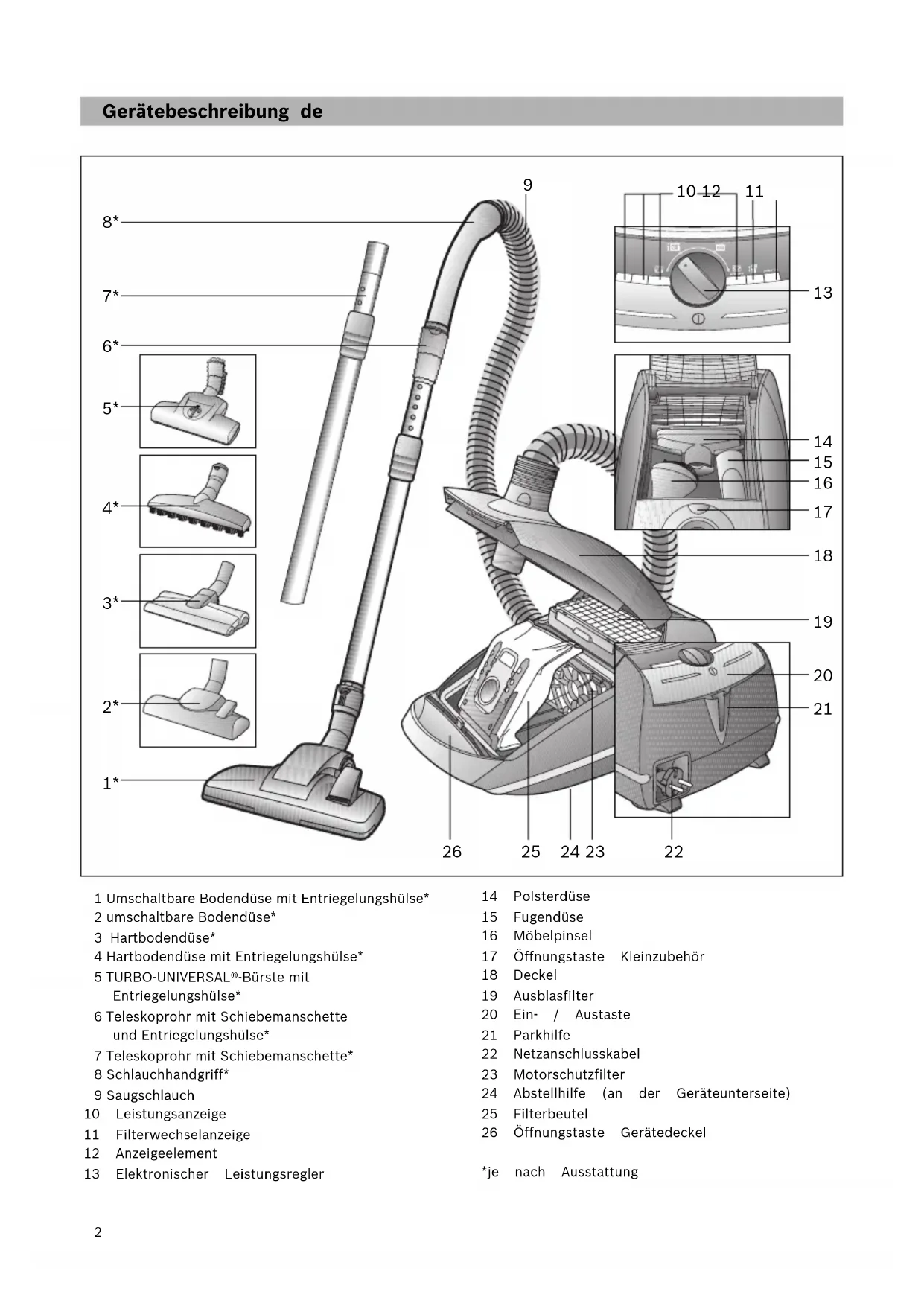

Gerätebeschreibung de

1 Umschaltbare Bodendüse mit Entriegelungshülse*

2 umschaltbare Bodendüse*

4 Hartbodendüse mit Entriegelungshülse*

5 TURBO-UNIVERSAL®-Bürste mit

6 Teleskoprohr mit Schiebemanschette

und Entriegelungshülse*

7 Teleskoprohr mit Schiebemanschette*

8 Schlauchhandgriff*

11 Filterwechselanzeige

13 Elektronischer Leistungsregler

17 Öffnungstaste Kleinzubehör

22 Netzanschlusskabel

23 Motorschutzfilter

24 Abstellhilfe (an der Geräteunterseite)

26 Öffnungstaste Gerätedeckel

*je nach Ausstattung

Es freut uns, dass Sie sich für einen Siemens

Staubsauger der Baureihe VSZ6 entschieden haben.

In dieser Gebrauchsanweisung werden verschiedene

VSZ6 – Modelle dargestellt. Es ist deshalb möglich,

dass nicht alle beschriebenen Ausstattungsmerkmale

und Funktionen auf Ihr Modell zutreffen.

Sie sollten nur das Original Zubehör von Siemens

verwenden, das speziell für Ihren Staubsauger

entwickelt wurde, um das bestmögliche Saugergebnis

Die Gebrauchsanweisung bitte aufbewahren.

Bei Weitergabe des Staubsaugers an Dritte bitte

Gebrauchsanweisung mitgeben.

Bestimmungsgemäße Verwendung

Dieser Staubsauger ist nur für den Gebrauch im Haus-

halt und nicht für gewerbliche Zwecke bestimmt.

Den Staubsauger ausschließlich gemäß den Angaben in

dieser Gebrauchsanweisung verwenden.

Der Hersteller haftet nicht für eventuelle Schäden, die

durch nicht bestimmungsgemäßen Gebrauch oder

falsche Bedienung verursacht werden.

Deshalb beachten Sie bitte unbedingt die nachfol-

Der Staubsauger darf nur bedient werden mit:

Original-Filterbeutel

Original-Ersatzteilen, - Zubehör oder-Sonderzubehör

Dieser Staubsauger entspricht den anerkannten Regeln

der Technik und den einschlägigen Sicherheits-

Staubsauger nur gemäß Typenschild anschließen

und in Betrieb nehmen.

Niemals ohne Filterbeutel saugen.

=> Gerät kann beschädigt werden!

Das Gerät kann von Kindern ab 8 Jahren

und darüber und von Personen mit ver-

ringerten physischen, sensorischen oder

mentalen Fähigkeiten oder Mangel an

Erfahrung und / oder Wissen benutzt

werden, wenn sie beaufsichtigt werden

oder bezüglich des sicheren Gebrauchs

des Gerätes unterwiesen wurden und

die daraus resultierenden Gefahren

Kinder dürfen nicht mit dem Gerät

Reinigung und Benutzer-Wartung dürfen

nicht durch Kinder ohne Beaufsichtigung

durchgeführt werden.

Der Staubsauger darf nicht benutzt werden für:

das Absaugen von Menschen oder Tieren

– gesundheitsschädlichen, scharfkantigen,

heißen oder glühenden Substanzen

– feuchten oder flüssigen Substanzen

– leicht entflammbaren oder explosiven Stoffen und

– Asche, Ruß aus Kachelöfen und Zentral-Heizungs-

– Tonerstaub aus Druckern und Kopierern.

Vermeiden Sie das Saugen mit Handgriff, Düsen

und Rohr in Kopfnähe.

=> Es besteht Verletzungsgefahr!

Stellen Sie das Gerät beim Saugen auf eine feste,

Beim Saugen auf Treppen muss das Gerät immer

unterhalb des Benutzers stehen.

In folgenden Fällen ist das Gerät sofort außer

Betrieb zu nehmen und der Kundendienst zu

– wenn die Netzanschlußleitung beschädigt ist.

– wenn Sie versehentlich Flüssigkeit aufgesaugt

haben oder Flüssigkeit in das Innere des Gerätes

– wenn das Gerät heruntergefallen ist.

Das Netzanschlusskabel nicht zum Tragen/Transpor-

tieren des Staubsaugers benutzen.

Bei mehrstündigem Dauerbetrieb Netzanschluss-

kabel vollständig ausziehen.

Nicht am Netzanschlusskabel, sondern am Stecker

ziehen, um das Gerät vom Netz zu trennen.

Das Netzanschlusskabel nicht über scharfe Kanten

ziehen und nicht einquetschen.

Vor allen Arbeiten an Staubsauger und Zubehör

Beschädigten Staubsauger nicht in Betrieb nehmen.

Beim Vorliegen einer Störung Netzstecker ziehen.

Um Gefährdungen zu vermeiden, dürfen Reparaturen

und Ersatzteileaustausch am Staubsauger nur vom

autorisierten Kundendienst durchgeführt werden.

Staubsauger vor Witterungseinflüssen, Feuchtigkeit

und Hitzequellen schützen.

Staubsauger ist für Baustellenbetrieb nicht geeignet.

=> Einsaugen von Bauschutt kann zur Beschädigung

Gerät ausschalten, wenn nicht gesaugt wird.

Ausgediente Geräte sofort unbrauchbar machen,

danach das Gerät einer ordnungsgemäßen Ent-

Plastiktüten und Folien sind außer Reichweite

von Kleinkindern aufzubewahren und zu entsorgen

(Erstickungsgefahr).

Keine brennbaren oder alkoholhaltigen Stoffe auf

die Filter (Filterbeutel, Motorschutzfilter, Ausblas-

Hinweise zur Entsorgung

Die Verpackung schützt den Staubsauger vor Be-

schädigung auf dem Transportweg. Sie besteht aus

umweltfreundlichen Materialien und ist deshalb

recycelbar. Entsorgen Sie nicht mehr benötigte Ver-

packungsmaterialien an den Sammelstellen für das

Verwertungssystem »Grüner Punkt«.

Altgeräte enthalten vielfach noch wertvolle Materia-

lien. Geben Sie deshalb Ihr ausgedientes Gerät be

Ihrem Händler bzw. einem Recyclingcenter zur

Wiederverwertung ab. Aktuelle Entsorgungswege

erfragen Sie bitte bei Ihrem Händler oder Ihrer

Entsorgung Filter und Filterbeutel

Filter und Filterbeutel sind aus umweltverträglichen

Materialien hergestellt. Sofern sie keine Substanzen

enthalten, die für den Hausmüll verboten sind, kön-

nen Sie über den normalen Hausmüll entsorgt

Die Netzsteckdose muß über eine Sicherung von

mindestens 16 A abgesichert sein.

Sollte die Sicherung beim Einschalten des Gerätes

einmal ausgelöst werden, so kann dies daran liegen,

daß gleichzeitig andere Elektrogeräte mit hohem

Anschlusswert am gleichen Stromkreis angeschlos-

Das Auslösen der Sicherung ist vermeidbar, in

dem Sie vor dem Einschalten des Gerätes die

niedrigste Leistungsstufe einstellen und erst danach

eine höhere Leisungsstufe wählen.

Bitte Bildseiten ausklappen!

Vor dem ersten Gebrauch

Handgriff auf Saugschlauch stecken und verrasten.

a)Saugschlauchstutzen in die Saugöffnung einrasten.

b)Zum Entfernen des Saugschlauches Entriegelungs-

tasten drücken und Schlauch herausziehen.

a)Handgriff und Teleskoprohr zusammenstecken.

b)Handgriff bis zum Einrasten in das Teleskoprohr

Zum Lösen der Verbindung Entriegelungshülse

drücken und Teleskoprohr herausziehen.

a)Bodendüse und Teleskoprohr zusammenstecken.

b)Teleskoprohr bis zum Einrasten in den Stutzen

der Bodendüse schieben.

Zum Lösen der Verbindung Entriegelungshülse

drücken und Teleskoprohr herausziehen

Durch Verstellen der Schiebemannschette / Schiebe-

taste in Pfeilrichtung Teleskoprohr entriegeln und

gewünschte Länge einstellen.

Netzanschlusskabel am Stecker greifen, auf die

gewünschte Länge herausziehen und Netzstecker in

Staubsauger durch Betätigen der Ein- / Austaste in

Pfeilrichtung einschalten.

a) Ist Ihr Gerät mit einer Saugleistungskonstanz

ausgestattet, passt sich die Leistung des Geräts

automatisch dem Füllgrad des Filterbeutels an.

Es können die folgenden Leistungseinstellungen

Für das Absaugen empfindlicher Stoffe, z. B.

Für die tägliche Reinigung bei geringer

Zur Reinigung robuster Bodenbeläge, Hartböden und

bei starker Verschmutzung.

bei sehr starker Verschmutzung und grobem

Schmutz. Das Gerät saugt mit maximal möglicher

Bodendüse einstellen:

a)Zum Saugen von Teppichen

Bodendüsen unterliegen, abhängig von der Beschaffen-

heit ihres Hartbodens (z.B. raue, rustikale Fließen)

einem gewissen Verschleiß. Deshalb sollten Sie in

regelmäßigen Abständen die Laufsohle der Düse über-

prüfen. Verschlissene, scharfkantige Düsensohlen

können Schäden auf empfindlichen Hartböden wie

Parkett oder Linoleum verursachen. Der Hersteller

haftet nicht für eventuelle Schäden, die durch eine

verschlissene Bodendüse verursacht werden.

Ist Ihr Gerät mit einer Turbo-Bürste ausgestattet,

entnehmen Sie bitte die Hinweise über Anwendung und

Wartung der beiliegenden Gebrauchsanweisung.

Kleinzubehör, das Sie nicht benötigen, kann bequem

im Zubehörfach des Gerätedeckels untergebracht

Bei Betätigen der Öffnungstaste öffnet der Deckel

des Zubehörfachs selbsttätig.

Gewünschtes Zubehör entnehmen.

Nach Entnahme den Deckel des Zubehörfachs

verschließen und einrasten.

(je nach Bedarf auf Handgriff bzw. Saugrohr stecken)

Zum Reinigen von Fugen und Ecken

Zum Reinigen von Polstermöbeln, Vorhängen usw.

Zum Absaugen von Bilderrahmen, Büchern, empfind-

Zum Saugen von harten Bodenbelägen

(Fliesen, Parkett usw.)

Teleskoprohr bis zum Einrasten in den Stutzen der

Hartbodendüse schieben.

Zum Lösen der Verbindung Entriegelungshülse drücken

und Teleskoprohr herausziehen.

Zum Saugen von harten Bodenbelägen

(Fliesen, Parkett usw.)

Reinigung der Hartbodendüse

a)Zum Reinigen Düse von unten absaugen.

b)Aufgewickelte Fäden und Haare mit einer Schere

Fäden und Haare mit der Fugendüse absaugen.

Bei kurzen Saugpausen können Sie nach Ausschalten

des Gerätes die Parkhilfe an der Geräterückseite

Dazu den Haken an der Bodendüse in die Aussparung

an der Geräterückseite schieben.

Beim Saugen, z. B. auf Treppen, kann das Gerät auch

am Handgriff getragen werden.

Kurz am Netzanschlusskabel ziehen und loslassen.

Kabel rollt sich automatisch auf.

Micro-Hygienefilter austauschen

Staubraumdeckel öffnen (siehe Bild 21).

Durch Drücken der Verschlusslasche in Pfeilrichtung

Filterhalter entriegeln

Filterschaum und Micro-Hygienefilter entnehmen.

Neuen Micro-Hygienefilter und den Filterschaum in

Filterhalter einlegen.

Filterhalter in Gerät einsetzen und verrasten.

Hepa-Filter austauschen

Staubraumdeckel öffnen (siehe Bild 21).

Durch Drücken der Verschlusslasche in Pfeilrichtung

Hepa-Filter entriegeln und aus dem Gerät nehmen .

Neuen Hepa-Filter einsetzen und verrasten.

Nach dem Aufsaugen feiner Staubpartikel,

Motorschutzfilter durch Ausklopfen reinigen, evtl.

Micro-Hygienefilter, Aktivkohle- oder HEPA-Filter

Vor jeder Reinigung des Staubsaugers muss dieser

ausgeschaltet und der Netzstecker gezogen werden.

Staubsauger und Zubehörteile aus Kunststoff können mit

einem handelsüblichen Kunststoffreiniger gepflegt

Keine Scheuermittel, Glas- oder Allzweckreiniger

Staubsauger niemals in Wasser tauchen.

Der Staubraum kann bei Bedarf mit einem zweiten Staub-

sauger ausgesaugt oder einfach mit einem trockenen

Staub-tuch / Staubpinsel gereinigt werden.

Technische Änderungen vorbehalten.

Zum Abstellen/Transportieren des Gerätes können Sie

die Abstellhilfe an der Geräteunterseite benutzen.

Gerät aufrecht hinstellen. Haken an der Bodendüse in

die Aussparung an der Geräteunterseite schieben.

Filterbeutel austauschen

Leuchtet bei vom Boden abgehobener Bodendüse

und höchster Saugleistungseinstellung die Filter-

wechselanzeige dauerhaft, muss der Filterbeutel

gewechselt werden, auch wenn er noch nicht voll

sein sollte. In diesem Fall macht die Art des Füllgutes

den Wechsel erforderlich.

Düse, Saugrohr und Saugschlauch dürfen dabei nicht

verstopft sein, da dies auch zum Auslösen der Filter-

wechselanzeige führt.

Bei Betätigen der Öffnungstaste wird der Geräte-

deckel leicht angehoben.

 Unter den Deckel greifen und in Pfeilrichtung öffnen

bis der Deckel in geöffneter Position verrastet.

a)Filterbeutel durch Ziehen an der Verschlusslasche

verschließen und herausnehmen.

b)Neuen Filterbeutel in die Halterung einlegen und

Staubraumdeckel schließen.

Achtung: Deckel schließt nur mit eingelegtem

Motorschutzfilter reinigen

Der Motorschutzfilter sollte in regelmäßigen Abständen

durch Ausklopfen bzw. Auswaschen gereinigt werden!

Staubraumdeckel öffnen (siehe Bild 21).

 Motorschutzfilter aus der Verrastung lösen und

Pfeilrichtung herausziehen.

Motorschutzfilter durch Ausklopfen reinigen.

Bei starker Verschmutzung sollte der Motorschutz-

filter ausgewaschen werden.

Den Filter anschließend mindestens 24 Stunden

Nach der Reinigung, Motorschutzfilter in das Gerät

einsetzen, verrasten und Staubraumdeckel schließen.

Austauschfilterpackung

Filter Typ GXXL (VZ41AFGXXL)

Für beste Permormance: GXXL plus (VZ41GXXLP)

Inhalt: 4 Filterbeutel mit Verschluss

.dust-bag-siemens.com

HEPA-Filter (Klasse H12) VZ154HFB Für Allergiker empfohlen. Für extrem saubere Ausblasluft.

Jährlich auswechseln.

-Bürste VZ102TBB Bürsten und Saugen in einem Arbeitsgang von kurzflorigen Teppichen und

Teppichböden bzw. für alle Beläge. Besonders geeignet zum Aufsaugen von

Tierhaaren. Antrieb der Bürstenwalze erfolgt über Saugstrom des Staubsaugers.

Kein Elektroanschluss erforderlich.

Hartboden-Düse VZ123HD Zum Saugen glatter Böden (Parkett, Fliesen, Terracotta,...)

Wischdüse VZ103WD Für alle Hartböden geeignet, wie Parkett, Laminat, Holzdielen, Steinboden, Fliesen,

etc. (die Wirkung der Feuchtreinigungstücher auf empfindliche Hartböden sollte

vorab an einer unauffälligen Stelle geprüft werden). Saugt gröbere Schmutzpartikel

auf, während mit dem eingespannten Tuch gleichzeitig der Boden feucht gereinigt

Bundesrepublik Deutschland

Ausland: Für dieses Gerät gelten die von der

Vertretung unseres Hauses in dem Kaufland

herausgegebenen Garantiebedingungen.

Einzelheiten hierüber teilt Ihnen der Händler, bei

dem Sie das Gerät gekauft haben, auf Anfrage

Zur Inanspruchnahme von Garantieleistungen ist

in jedem Fall aber die Vorlage des Kaufbeleges

"Dieses Gerät ist entsprechend der europäischen

Richtlinie 2002/96/EG über Elektro- und Elektronikalt-

geräte (waste electrical and electronic equipment -

WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige

Rücknahme und Verwertung der Altgeräte vor."

"This appliance is labelled in accordance with the
